1 Optoelektronické Balluff úhlové optické závory jsou vysokovýkonné jednocestné optické závory, určené pro použití v tvrdých průmyslových podmínkách. Jejich pouzdra jsou robustní a umožňují rozmanité možnosti montáže. Objekty jsou spolehlivě snímány i v nesmírně těžkých provozních podmínkách. Vysílaný silný infračervený paprsek zaručuje vysokou funkční rezervu. S tímto výrobkem lze elegantně řešit rozmanité aplikační problémy. Různá provedení umožňují flexibilní použití. Použití Montážní a manipulační technika Roboti Kontrola polohy a orientace

2 Optoelektronické Typová řada Optická osa 22 mm/22 mm 22 mm/22 mm Úhlová optická závora PNP Elektrická data Napájecí napětí U B Zbytkové zvlnění Proud naprázdno I 0 max. Spínací výstup Výstupní proud Funkce výstupu Úbytek napětí U d při I e Optická data Vysílací prvek, světlo Vlnová délka Časová data Zpoždění při zapnutí Doba odezvy Spínací frekvence f Indikace Indikace napájecího napětí Indikace funkce Mechanická data Rozměry Druh připojení Materiál pouzdra Optická plocha Hmotnost Okolní prostředí Krytí podle IEC Ochrana proti přepólování Ochrana proti zkratu Provozní teplota okolí T a Mez okolního světla podle Orientace konektoru 2222B-001-S4 45,4 83,5 10,7 mm 106 g 2222C-001-S4 45,4 83,5 10,7 mm 99 g Schéma připojení PNP UB 0 V

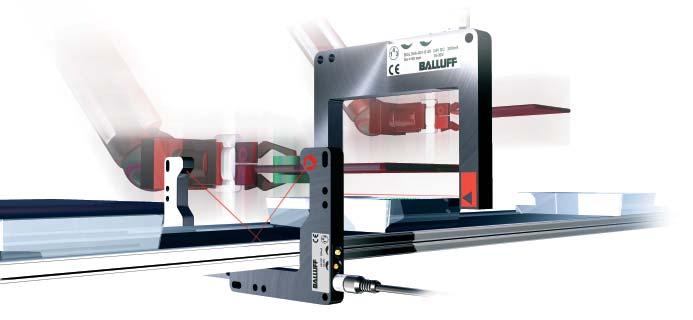

3 Optoelektronické 43 mm/43 mm 43 mm/43 mm 42 mm/62 mm 42 mm/62 mm LED LED 4241A-001-S4 4241A-001-S A-001-S4 4260A-001-S ,7 mm 148 g ,7 mm Konektor M8, 3 piny 124 g ,7 mm 181 g ,7 mm Konektor M8, 3 piny 155 g Příslušenství optoelektronických snímačů strana Doporučené příslušenství prosím objednávejte samostatně Konektor BKS-_ 19/BKS-_ 20 6 Konektory... strana Konektor BKS-_ 48/BKS-_

4 Angle and Slot Sensors /BGL Precision in Perfection
