Zpětné sací filtry. E 084 pro vestavbu do nádrže připojovací závit do velikosti G1 jmenovitý průtok do 80 l/min c

Transkript

1 Zpětné sací filtry E 08 pro vestavbu do nádrže připojovací závit do velikosti G jmenovitý průtok do 80 l/min c

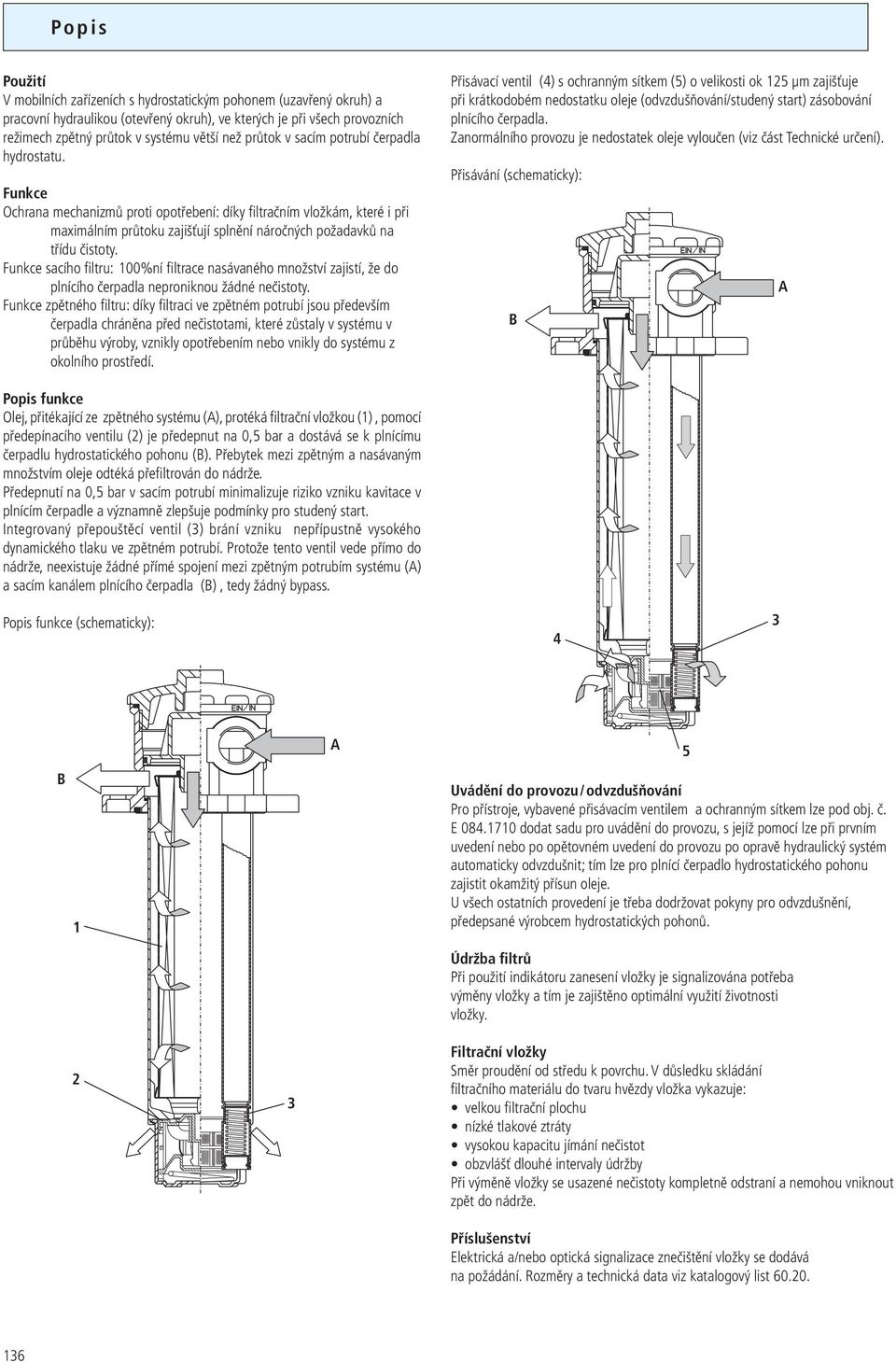

2 Popis Použití V mobilních zařízeních s hydrostatickým pohonem (uzavřený okruh) a pracovní hydraulikou (otevřený okruh), ve kterých je při všech provozních režimech zpětný průtok v systému větší než průtok v sacím potrubí čerpadla hydrostatu. Funkce Ochrana mechanizmů proti opotřebení: díky filtračním vložkám, které i při maximálním průtoku zajišťují splnění náročných požadavků na třídu čistoty. Funkce sacího filtru: 00%ní filtrace nasávaného množství zajistí, že do plnícího čerpadla neproniknou žádné nečistoty. Funkce zpětného filtru: díky filtraci ve zpětném potrubí jsou především čerpadla chráněna před nečistotami, které zůstaly v systému v průběhu výroby, vznikly opotřebením nebo vnikly do systému z okolního prostředí. Přisávací ventil () s ochranným sítkem (5) o velikosti ok 5 µm zajišťuje při krátkodobém nedostatku oleje (odvzdušňování/studený start) zásobování plnícího čerpadla. Zanormálního provozu je nedostatek oleje vyloučen (viz část Technické určení). Přisávání (schematicky): Popis funkce Olej, přitékající ze zpětného systému (), protéká filtrační vložkou (), pomocí předepínacího ventilu () je předepnut na 0,5 bar a dostává se k plnícímu čerpadlu hydrostatického pohonu (). Přebytek mezi zpětným a nasávaným množstvím oleje odtéká přefiltrován do nádrže. Předepnutí na 0,5 bar v sacím potrubí minimalizuje riziko vzniku kavitace v plnícím čerpadle a významně zlepšuje podmínky pro studený start. Integrovaný přepouštěcí ventil () brání vzniku nepřípustně vysokého dynamického tlaku ve zpětném potrubí. Protože tento ventil vede přímo do nádrže, neexistuje žádné přímé spojení mezi zpětným potrubím systému () a sacím kanálem plnícího čerpadla (), tedy žádný bypass. Popis funkce (schematicky): Uvádění do provozu / odvzdušňování Pro přístroje, vybavené přisávacím ventilem a ochranným sítkem lze pod obj. č. E dodat sadu pro uvádění do provozu, s jejíž pomocí lze při prvním uvedení nebo po opětovném uvedení do provozu po opravě hydraulický systém automaticky odvzdušnit; tím lze pro plnící čerpadlo hydrostatického pohonu zajistit okamžitý přísun oleje. U všech ostatních provedení je třeba dodržovat pokyny pro odvzdušnění, předepsané výrobcem hydrostatických pohonů. Údržba filtrů Při použití indikátoru zanesení vložky je signalizována potřeba výměny vložky a tím je zajištěno optimální využití životnosti vložky. 5 Filtrační vložky Směr proudění od středu k povrchu. V důsledku skládání filtračního materiálu do tvaru hvězdy vložka vykazuje: velkou filtrační plochu nízké tlakové ztráty vysokou kapacitu jímání nečistot obzvlášť dlouhé intervaly údržby Při výměně vložky se usazené nečistoty kompletně odstraní a nemohou vniknout zpět do nádrže. Příslušenství Elektrická a/nebo optická signalizace znečištění vložky se dodává na požádání. Rozměry a technická data viz katalogový list

3 Technické specifikace Obecně Zpětné sací filtry nahrazují u zařízení s hydrostatickým pohonem a kombinovanou pracovní hydraulikou dosud používané sací, případně tlakové, filtry plnícího čerpadla uzavřeného hydrostatického obvodu, stejně jako zpětné filtry, používané v otevřeném okruhu pracovní hydrauliky. Zatímco dříve každý okruh pracoval nezávisle s vlastním filtrem, propojením okruhů přes zpětný sací filtr dochází k jejich vzájemné interakci. Při dodržení níže uvedených technických specifikací můžete využít veškeré výhody, které poskytuje řešení se zpětným sacím filtrem, a získat jistotu, že váš systém bude pracovat spolehlivě i za extrémních provozních podmínek. Požadovaný zpětný průtok v systému Pro zajištění tlaku cca 0,5 bar v sání plnícího čerpadla musí být zpětný průtok v systému větší než průtok v sacím potrubí čerpadla při všech provozních režimech. Pozor: provedení s komorou Ø mm v předepínacím ventilu: nejméně 0 l/min Příklady zapojení ) Svodový olej hydrostatického pohonu je veden přes filtr. svodový olej k filtru pracovní hydraulika P Přípustný průtok plnícího čerpadla při provozní teplotě (ν < 60 mm /s, počtu otáček n max): průtok plnícího čerpadla 0,5 x jmenovitý průtok zpětného potrubí v tabulce typů, sloupec při studeném startu (ν = 000 mm /s, počtu otáček n = 000 min - ): průtok plnícího čerpadla 0, x jmenovitý průtok zpětného potrubí v tabulce typů, sloupec Při překročení uvedených průtoků nás prosím kontaktujte. Rychlosti proudění v připojovacích potrubích rychlost proudění ve zpětných potrubích,5 m/s rychlost proudění v sacích potrubích,5 m/s Přípustná tlaková ztráta v sacích potrubích Při studeném startu (ν = 000 mm /s, počtu otáček n = 000 min - ): průtok plnícího čerpadla 0, x jmenovitý průtok zpětného potrubí. Tlaková ztráta v sacích potrubích nesmí překročit 0, bar. Veškeré nečistoty, které v hydrostatickém pohonu vzniknou oděrem, jsou okamžitě přefiltrovány a nejsou tak nasávány čerpadlem otevřeného okruhu. Tato varianta zapojení je doporučována ve všech případech, kdy je pro udržení předepnutí o velikosti 0,5 bar k dispozici pouze nepatrný rozdíl mezi množstvím oleje ve zpětném a sacím potrubí. ) Svodový olej hydrostatického pohonu není veden přes filtr, ale proudí přímo do nádrže. pracovní hydraulika Dynamické tlaky ve zpětném systému Pokud se k objemu oleje v otevřeném okruhu přidává spádový olej, přiváděný přes filtr z hydrostatického pohonu, je třeba k ochraně těsnících manžet dodržovat následující body: přípustné tlaky svodového oleje v závislosti na viskozitě a počtu otáček (údaje výrobce!) tlaková ztráta potrubí svodového oleje tlaková ztráta použitého chladiče oleje dynamický tlak filtru v závislosti na průtoku nebo kinematické viskozitě (viz část Grafy tlakových ztrát) Podle aplikace se doporučuje použití chladícího obtokového ventilu. Výhodou přitom je velkorysé dimenzování potrubí svodového oleje. svodový olej k nádrži P Jemnost filtrace Pomocí disponibilních jemností filtrace lze dosáhnout následujících tříd čistoty oleje podle ISO 06: 0EX: 8/5/... //7 6EX: 0/7/... 7//0 Již s jemností filtrace 6EX jsou částečně překonány požadavky výrobců hydrostatických pohonů. Pokud budou používány komponenty, které vyžadují ještě kvalitnější čistotu oleje, doporučujeme jemnost filtrace 0EX. Výhoda této varianty zapojení v porovnání s předešlou spočívá v nižších tlacích svodového oleje. 7

4 Parametry Jmenovité průtoky Do 80 l/min ve zpětném potrubí (viz Tabulka typů, sloupec ) Do 0 l/min průtoku plnícího čerpadla (viz Technické specifikace) Základem jmenovitých průtoků, udávaných společností RGO-HYTOS jsou následující kritéria: uzavřený přepouštěcí ventil při ν 00 mm /s životnost >000 provozních hodin při středním znečištění o hodnotě 0,07 g pro l/min průtoku rychlost proudění ve zpětných potrubích,5 m/s rychlost proudění v sacích potrubích,5 m/s Připojení Připojovací závit podle ISO 8 nebo DIN. Velikost viz Tabulka typů, sloupec 6 a 7 (jiná připojení na požádání) Jemnost filtrace 0 µm(c)... 6 µm(c) Hodnoty ß podle ISO 6889 (viz Tabulka typů, sloupec a graf Dx) Kapacita znečištění Hodnoty v gramech byly stanoveny testem znečištění ISO MTD podle ISO 6889 (viz Tabulka typů, sloupec 5) Tlaková kapalina Minerální oleje a biologicky odbouratelné hydraulické kapaliny (HEES a HETG, viz informační list 00.0) Rozsah provozní teploty kapaliny - 0 C C (krátkodobě - 0 C C) Rozsah viskozity při provozní teplotě: ν < 60 mm /s startovací viskozita: ν max = 000 mm /s při prvním uvedení do provozu: doporučenou startovací viskozitu lze odečíst z grafu D následovně: Na ose y stanovte bod, který odpovídá 70% otevíracího tlaku obtokového ventilu. odem veďte rovnoběžku s osou x a nalezněte průsečík s grafem (Δp jako funkce ν ). Rovnoběžka s osou y, vedená průsečíkem, určuje na ose x doporučenou startovací viskozitu. Provozní tlak Maximálně 0 bar Materiály Uzavírací víčko: polyamid, zesílený skelnými vlákny Hlava: slitina hliníku Spodní část tělesa: slitina hliníku Těsnění: NR (Viton na požádání) Filtrační materiál: EXPOR MX anorganický vícevrstevný netkaný materiál s mikrovláknem Montážní poloha u standardního provedení libovolná, přednostně svislá provedení s přisávacím ventilem: symetrická osa s odchylkou do 5 od vertikály provedení s komorou Ø mm v předepínacím ventilu: symetrická osa s odchylkou do 5 od vertikály Odtok oleje nebo jeho přisávání musí za všech provozních podmínek (min. stav oleje, max. náklon) probíhat pod úrovní hladiny oleje. Pro horizontální zástavbu lze objednat speciální provedení. 8

5 Grafy p-charakteristiky pro kompletní filtry v Tabulce typů, sloupec (50 % jmenovitého průtoku přes kanál ) D Tlaková ztráta filtru v závislosti na průtoku při ν = 5 mm /s (0 = těleso je prázdné bez/s komorou Ø mm) Tlaková ztráta v závislosti na kinematické viskozitě při jmenovitém průtoku p [bar],0 5 E08,5,0 0, Q [l/min] p [bar] ν [mm /s] Charakteristiky pro jemnost filtrace v Tabulce typů, sloupec Dx Koeficient filtrace β v závislosti na velikosti částic x, stanovený pomocí Multi-Pass testu podle ISO 6889 Zkratky vyjadřují následující hodnoty účinnosti nebo jemnosti filtrace: Koeficient filtrace β pro částice > x µm Účinnost filtrace [%] U EXPOR MX - a papírových vložek: 5EX = β 5 (c) = 00 EXPOR MX 7EX = β 7 (c) = 00 EXPOR MX 0EX = β 0 (c) = 00 EXPOR MX 6EX = β 6 (c) = 00 EXPOR MX 0P = β 0 (c) = 00 papír Vzhledem ke konstrukci materiálu filtračních vložek 0P je třeba počítat s odchylkami od uvedených charakteristik. Pro zvláštní případy je možné použití i speciálních filtračních materiálů, jejichž jemnosti filtrace jsou odlišné od uvedených charakteristik. Velikost částic x [μm] (pro všechny částice větší než je udávaná velikost částic x) 9

6 Tabulka typů Obj. č. Tlaková ztráta viz graf D/ charakteristika č. Jmenovitý průtok zpětného potrubí Kapacita znečištění Jemnost filtrace viz graf Dx Připojení Připojení Otevírací tlak předepínacího ventilu Otevírací tlak přepouštěcího ventilu Symbol Přisávací ventil Náhradní vložka obj. č. l/min g bar bar kg Hmotnost E D/ 0EX G G¾ 0,5,0 V.07-06,7 Poznámky E D/ 6EX G G¾ 0,5,5 V.07-08,7 E D/ 6EX G¾ G¾ 0,5,5 V.07-08,7 E D/ 6EX G G¾ 0,5,5 V.07-08,7 - E D/ 6EX G¾ G¾ 0,5,5 V.07-08,7 - E D/ 6EX G G¾ 0,5,5 V.07-08,8 E D/ 6EX G¾ G¾ 0,5,5 V.07-08,8 E D/ 6EX G G¾ 0,5,5 V.07-08,8 +5 Všechny filtry jsou sériově vybaveny přípojkou na měření tlaku M x,5 a příslušným uzavíracím šroubem (kanál P ). Jako indikátor znečištění lze použít manometr nebo elektrický tlakový spínač. Vhodné indikátory znečištění naleznete v katalogovém listu Poznámky: Hodnota tlaku, znázorněná manometrem nebo hodnota tlaku, potřebná pro sepnutí tlakového spínače, by měla být nižší než otvírací tlak přepouštěcího ventilu. (viz Tabulka typů, sloupec 9). Indikátory znečištění jsou k dostání dle výběru a lze je dodat samostatně. Filtry, uvedené v tabulce, jsou standardní výrobky. Potřebujete-li jiné provedení, např. pro horizontální zástavbu nebo s integriovaným přisávacím ventilem v přepouštěcím ventilu, (viz část Symbole, symbol 5) k zajištění vlastností nouzuvého řízení u vozidel s oprávníním jízdy na pozemních komunikacích nám zašlete Vaši poptávku. Pro odvzdušnění lze objednat pod obj. č. SV 0.5 odvzdušňovací šroub (pro kanál P ) nebo pod obj. č E sadu pro uvedení do provozu pro filtry s přisávacím ventilem a ochranným sítkem, technický popis viz katalogový list Otevírací tlak předepínacího ventilu s komorou Ø mm v předepínacím ventilu pro odtok oleje při otevření víčka filtru 5 vhodné pro horizontální zástavbu Otevírací tlak přepouštěcího ventilu s přisávacím ventilem a ochranným sítkem (velikost ok 5 µm) 0

7 Rozměry øm J J I H F E C G Provedení s přisávacím ventilem a ochranným sítkem øl K Y* ød K Y* min. hladina oleje O Připojení M x,5 pro indikátor znečištění Doporučené připojovací rozměry R Q P M0 U M0 V P N Z T Q M6 W X S Rozměry Typ C D E F G H I J J K K L M N O P Q Q E 08 G¾, G G¾ 8 7, HR 6HR ,5 0, ,6 Typ R S T U V W X Y* Z E * Odtok oleje nebo jeho přisávání musí probíhat pod úrovní min. výšky hladiny (určeno rozměrem Y) Symboly 5

8 Náhradní díly Pol. Označení Obj. č. Víčko E 0.00 Ploché těsnění N0.08 O-kroužek 7 x N Filtrační vložky viz. tab. / sl. 5 O-kroužek 8 x N O-kroužek x N007.0 Funkce kompletních filtrů a vlastnosti filtračních vložek, uvedené v katalogu, mohou být zaručeny pouze v případě používání originálních náhradních dílů výrobce RGO-HYTOS. 5 6 Zajišťování kvality Řízení kvality podle EN ISO 900 Pro zajištění stabilní kvality výrobních procesů i výrobků podléhají filtrační vložky RGO-HYTOS nejpřísnějším kontrolám a testování podle následujících norem ISO: ISO 9 ISO 9 ISO 9 Odolnost proti zhroucení a roztržení ubble Point Test kontrola těsnosti a jakosti montáže Kompatibilita materiálu s provozními médii ISO 968 ISO 6889 ISO 8 Hydraulika. Filtry. Stanovení průtokové charakteristiky Multipass-Test (stanovení jemnosti filtrace a kapacity vložky) Stanovení odolnost proti kolapsu při průtoku kapaliny s vysokou viskozitou Kontroly kvality, provázející celý proces výroby a montáže, zaručují těsnost a spolehlivost našich filtrů. Naši inženýři Vám rádi poradí v otázkách používání filtrů, výběru filtrů i v možnosti dosažení jednotlivých tříd čistoty filtrací u různých pracovních kapalin v praxi. Uvedená vyobrazení nemusí vždy přesně odpovídat originálu. Za mylně uvedené údaje nepřebírá RGO-HYTOS žádnou právní odpovědnost. We produce fluid power solutions RGO-HYTOS s.r.o. Dělnická Vrchlabí Czech Republic Tel: info.cz@argo-hytos.com Konstrukční změny vyhraženy c 06
