Cleanline portable. Servis olejeů agregátu FA 016 / FAPC 016

Transkript

1 Servis olejeů agregátu Cleanline portable FA 016 / FAPC 016 Jednoduché plnění a čištění Kompaktní design, snadná manipulace Vysoký filtrační výkon Možnost vybavení monitorem částic FAPC 016 s pamětí ukládaných dat c

2 Servis olejů jednoduše, rychle a kompaktně Cleanline portable FA 016 Pomocí přenosného filtračního agregátu Cleanline portable lze jednoduše plnit hydraulická a mazací zařízení novým olejem nebo čistit obsah nádrže paralelní filtrací Kompaktní design a jednoduchá manipulace Kompaktní design agregátu umožňuje snadný přístup k olejové nádrži Cleanline portable je vybaven hadicemi a neustále připraven k okamžitému použití Filtrační vložku lze snadno a rychle vyměnit bez použití speciálních nástrojů. Hadice jsou navinuty přímo na agregátu. Odkapávající olej je zachycován ve vaně ve spodní části. Ochrana součástí zařízení díky jemné filtraci oleje Klíčovou součástí filtračního agregátu společnosti ARGO-HYTOS Cleanline portable jsou jemné filtrační vložky EXAPOR MAX 2. Vysoké filtrační koeficienty vložek zaručují vysoký stupeň čistoty oleje a tím i ochranu součástí zařízení proti opotřebení Velká kapacita jímání nečistot u filtračních vložek EXAPOR MAX 2 má příznivý vliv na hospodárnost provozu filtračního agregátu.

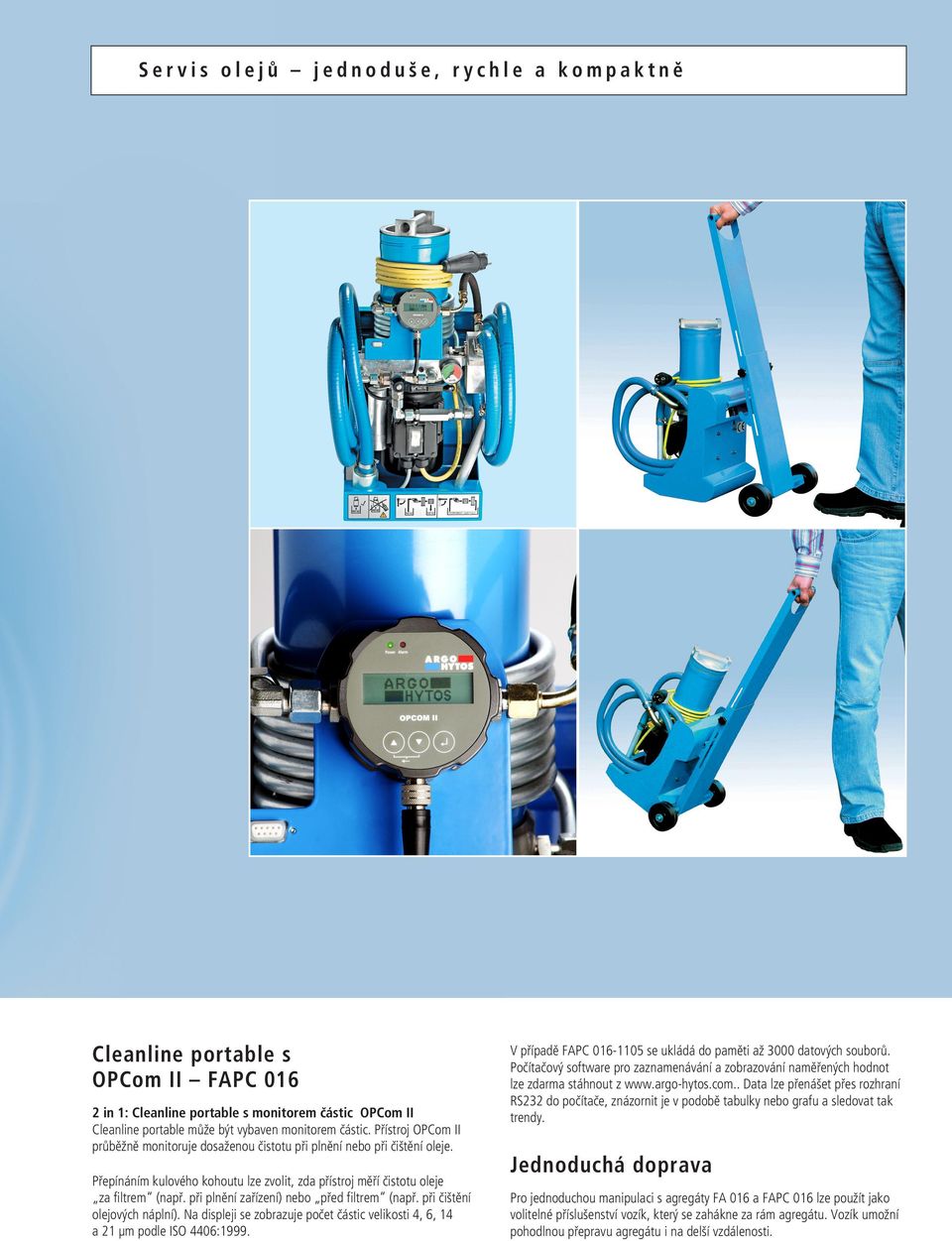

3 Servis olejů jednoduše, rychle a kompaktně Cleanline portable s OPCom II FAPC in 1: Cleanline portable s monitorem částic OPCom II Cleanline portable může být vybaven monitorem částic. Přístroj OPCom II průběžně monitoruje dosaženou čistotu při plnění nebo při čištění oleje. Přepínáním kulového kohoutu lze zvolit, zda přístroj měří čistotu oleje za filtrem (např. při plnění zařízení) nebo před filtrem (např. při čištění olejových náplní). Na displeji se zobrazuje počet částic velikosti 4, 6, 14 a 21 µm podle ISO 4406:1999. V případě FAPC se ukládá do paměti až 3000 datových souborů. Počítačový software pro zaznamenávání a zobrazování naměřených hodnot lze zdarma stáhnout z Data lze přenášet přes rozhraní RS232 do počítače, znázornit je v podobě tabulky nebo grafu a sledovat tak trendy. Jednoduchá doprava Pro jednoduchou manipulaci s agregáty FA 016 a FAPC 016 lze použít jako volitelné příslušenství vozík, který se zahákne za rám agregátu. Vozík umožní pohodlnou přepravu agregátu i na delší vzdálenosti.

4 Přehled výhod 1 Betriebskosten Mit Ölpflege Ohne Ölpflege 1. Hospodárný Rentabilita díky systémům Fluid Management ARGO-HYTOS. Již po krátké době se Vám Vaše investice vrátí díky delším servisním intervalům a vyššímu využití strojů. Maschinenlebensdauer 2 2. Přenosný v každé poloze Kompaktní konstrukční řešení umožňuje jednoduchou dopravu agregátu Cleanline portable i na nepřístupná místa hydraulických zařízení. Hadice a kabel elektrického napájení jsou navinuté na agregátu. Přepravní a provozní poloha agregátu může být vertikální i horizontální Jednoduchá výměna filtračních vložek Při konstrukci agregátu Cleanline portable byla věnována zvláštní pozornost snadné obsluze. Víko tělesa filtru lze otevřít bez speciálních nástrojů a filtrační vložku snadno vyjmout zavěšenou na víčku Kvalita v detailu Klíčovým prvkem filtračního agregátu Cleanline portable je nejjemnější filtrační vložka EXAPOR MAX 2. Vysoký filtrační koeficient a velká kapacita vložky zaručují vysoký stupeň čistoty a servisní intervaly odpovídající svojí délkou požadavkům v praxi. 5 6 Ventil zavřen Olej 5. Kontrola čistoty oleje pomocí monitoru částic OPCom II Agregát Cleanline portable může být vybaven monitorem částic OPCom II společnosti ARGO-HYTOS. Přístroj umožňuje průběžnou kontrolu čistoty kapaliny během procesu plnění nebo čištění oleje. Zjištěné stupně čistoty se zobrazují na displeji nebo je lze transportovat přes infračervené rozhraní nebo rozhraní RS Bezúdržbové těleso filtru díky chytré konstrukci filtrační vložky Olej protéká filtrační vložkou od středu radiálním směrem k povrchu. Odfiltrované nečistoty se usazují jednak ve stěně vložky a také ve středovém otvoru. Ve dně vložky je zabudován ventil, který se při vyjmutí vložky automaticky uzavře, a nečistoty jsou vyjmuty společně s vložkou z tělesa filtru.

5 Parametry Hydraulické připojení Hadice: sací hadice Dn 20, délka 1,8 m, se sacím sítkem 300 µm, Ø ca. 49 mm, tlaková hadice Dn 20, délka 2 m, koncový. nástavec Ø ca. 20 mm (prodloužení hadic na požádání) Elektrické připojení / elektromotor Vzduchem chlazený elektromotor Kabel: délka 2,5 m Varianty elektromotoru: 1~ 110 V / Hz 1~ 230 V / Hz Elektrické krytí: IP 55 (viz. přehled typů) Obsah nádoby pro filtrační vložku ca. 2,4 l Provedení čerpadla Zubové čerpadlo s vnitřním ozubením Pracovní a transportní poloha Horizontální nebo vertikální Tlakové kapaliny Minerální oleje nebo ekologické hydraulické kapaliny (HEES a HETG, viz list Info-Service 00.20). Jiné kapaliny po konzultaci Rozsah teplot tlakové kapaliny 0 C C (viz také tabulka rozsahu viskozit) Rozsah teplot okolí 0 C C Příslušenství Vodu absorbující filtrační vložky EXAPOR AQUA Lze je použít ve všech standardních agregátech ke krátkodobé absorpci vody (na požádání). Vozík Pro jednoduchou přepravu na delší vzdálenosti. Rozsah viskozit Typ agregátu Trvalý provoz min. Trvalý provoz max. Krátkodobý provoz max. FA mm 2 /s 250 mm 2 /s 400 mm 2 /s FA mm 2 /s 200 mm 2 /s 400 mm 2 /s FA mm 2 /s 250 mm 2 /s 400 mm 2 /s FA mm 2 /s 250 mm 2 /s 400 mm 2 /s FAPC mm 2 /s 150 mm 2 /s 150 mm 2 /s* *Přesné vyhodnocení třídy čistoty je možné pouze v rozsahu viskozit od 15 mm2/s do 150 mm2/s Rozměry agregátu 575 mm 320 mm 400 mm Symbol Symbol 1 Symbol 2 B A B A

6 Popis Rychlost čištění Rychlost čištění závisí na filtračním koeficientu vložky (βx (c)), jmenovitém průtoku (Q jmen ) a celkovém objemu oleje (V skut.). V následujících diagramech D1-D2 jsou znázorněny rychlosti čištění oleje (třídy čistoty podle ISO 4406:1999) v závislosti na jemnosti filtru. Hodnoty v diagramech byly stanoveny za laboratorních podmínek. V praxi mohou být hodnoty ovlivněny podmínkami okolí. (Např. ve srovnání s laboratorním testem kontaminace oleje přidáváním normalizovaných částic ISO MTD se znečištění oleje v praxi silně liší množstvím a velikostí částic, dochází neustále k emisi nových částic činností zařízení, působí zvýšený obsah vody atd.). Uvedené charakteristiky D1a D2 se vztahují k referenčnímu množství oleje 180 l a jmenovitému průtoku 15 l/min. Výpočet potřebného času pro filtraci skutečného množství oleje: Výpočet rychlosti čištěni Třída čistoty podle ISO 4406:1999 Počáteční hodnota třídy čistoty Cílová hodnota třídy čistoty t ist = V ist t 12 Q nenn t skut = čas potřebný pro filtraci skutečného množství oleje Potřebný čas v min. t = čas potřebný pro filtraci 180 l oleje V skut = objem oleje k čištění Q jmen = jmenovitý průtok, viz tabulka s přehledem typů Pro kontrolu čistoty doporučujeme použít typ FAPC 016 se zabudovaným monitorem částic OPCom nebo přenosný čítač částic PODS Pro (Portable Oil Diagnostic System). 1. zjistit počáteční kód čistoty a zanést jej do grafu, např. 19/17/14 podle ISO 4406: zanést do grafu cílový kód čistoty, např. 16/14/11 podle ISO 4406: odečíst z grafu t, v tomto případě t = 25 min 4. hodnotu t dosadit do vzorce, přičemž Vskut = 350 l a Q jmen = 16 l/min t ist = V ist t 12 Q nenn = 46 min

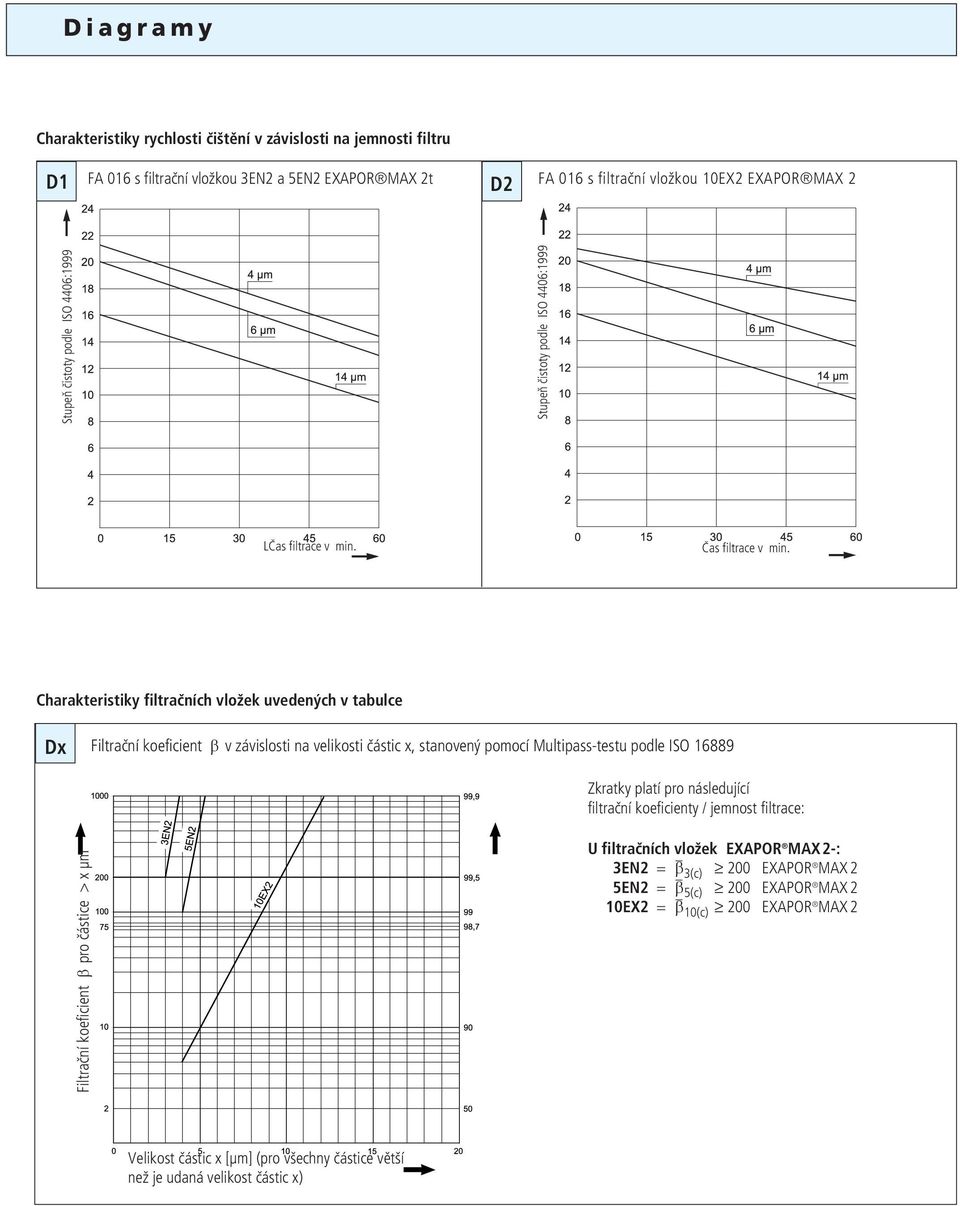

7 Diagramy Charakteristiky rychlosti čištění v závislosti na jemnosti filtru D1 FA 016 s filtrační vložkou 3EN2 a 5EN2 EXAPOR MAX 2t FA 016 s filtrační vložkou 10EX2 EXAPOR MAX 2 D2 Stupeň čistoty podle ISO 4406:1999 Stupeň čistoty podle ISO 4406:1999 LČas filtrace v min. Čas filtrace v min. Charakteristiky filtračních vložek uvedených v tabulce Dx Filtrační koeficient β v závislosti na velikosti částic x, stanovený pomocí Multipass-testu podle ISO Zkratky platí pro následující filtrační koeficienty / jemnost filtrace: Filtrační koeficient β pro částice > x µm U filtračních vložek EXAPOR MAX 2-: 3EN2 = β _ 3(c) 200 EXAPOR MAX 2 5EN2 = β _ 5(c) 200 EXAPOR MAX 2 10EX2 = β _ 10(c) 200 EXAPOR MAX 2 Velikost částic x [µm] (pro všechny částice větší než je udaná velikost částic x)

8 Přehled typů Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. FA FA FA FA FAPC Jmenovitý průtok 16 l/min* 16 l/min* 16 l/min* 19 l/min 16 l/min* Jemnost filtru viz graf Dx 3EN2 5EN2 10EX2 3EN2 3EN2 Kapacita filtru Mi při Q 280 g 270 g 210 g 280 g 280 g Provozní napětí elektromotoru 1 ~ 230 V 1 ~ 230 V 1 ~ 230 V 1 ~ 110 V 1 ~ 230 V Frekvence el. napájení max. 50 / 60 Hz 50 / 60 Hz 50 / 60 Hz 60 Hz 50 / 60 Hz Výkon elektromotoru 0,45 kw* 0,45 kw* 0,45 kw* 0,3 kw 0,45 kw* Délka sací hadice 1,8 m 1,8 m 1,8 m 1,8 m 1,8 m Délka tlakové hadice 2 m 2 m 2 m 2 m 2 m Kinematická viskozita max. 400 mm 2 /s 400 mm 2 /s 400 mm 2 /s 400 mm 2 /s 150 mm 2 /s Max. sací výška. 1,5 m 1,5 m 1,5 m 1,5 m 1,5 m Max. provozní tlak DBV 4 bar 4 bar 4 bar 4 bar 4 bar Hydraulické schéma Náhradní vložka obj. č. V V V V V Hmotnost 18,9 kg 18,9 kg 18,9 kg 18,9 kg 24 kg Ukazatel zanesení vložky Manometer Manometer Manometer Manometer Manometer Monitor částic OPCom II * Údaje při 50 Hz. Při 60 Hz se hodnota zvyšuje o 20 %. Jiné varianty po konzultaci Filtrační vložky: viz tabulka typů. Vložky pro absorpci vody, objednací č. Y na požádání. Příslušenství: delší hadice na požádání. vhodné ukazatele zanesení filtrační vložky naleznete v katalogovém listu vozík pro typ FA 016 a FAPC objednací č. FA sada sacích sítek FA pro otvory nádrže, u kterých nelze použít standartní sací sítko, na požádání. We produce fluid power solutions ARGO-HYTOS GMBH Industriestraße Kraichtal-Menzingen Deutschland Tel: Fax: info@argo-hytos.com Konstrukční změny vyhraženy c 0714
