1 Návod k obsluze Digitální diktafon Esonic MR-250 Kontakt na dodavatele SHX Trading s.r.o. V Háji 15, Praha 7, Tel: , info@spyobchod.cz 1

2 Rychlý průvodce 1) Ze zařízení sundejte zadní kryt, vložte baterii a zapněte zařízení pomocí tlačítka on/off. 2) Pro zahájení nahrávání podržte tlačítko play-on/off. Poté stiskněte tlačítko Nahrávání/pauza a zařízení začne nahrávat. Krátkým stisknutím tlačítka play-on/off nahrávání pozastavíte a stisknutím tlačítka stop se nahrávání zastaví. Podrobný manuál 1. Obsah balení Uživatelský manuál Digitální diktafon Esonic MR-250 USB kabel Propojovací kabel Sluchátka Telefonní adaptér 2. Popis produktu 1) Vstup pro mikrofon 2) Vstup na sluchátka / USB 3) LCD displej 4) Ovládání 5) Nahrávání / pauza 6) Play / pauza / ON/OFF 7) Stop / vymazat 8) Mikrofon 9) Baterie 2

3 Popis displeje 1) Režim nahrávání hlasu / režim přehrávání 2) Režim přehrávání hudby 3) Čas a číslo souboru 4) Stav baterie 5) Značka záznamu 6) Značka nahrávání 7) Značka vymazání 8) Značka hlasového záznamu 9) Značka složky pro záznam 3. Začínáme Ze zařízení sundejte zadní kryt, vložte baterii a zapněte zařízení pomocí tlačítka on/off. ON/OFF Stisknete-li tlačítko on/off po dobu 3 vteřin, zařízení se zapne (na displeji se zobrazí nápis HELLO ), Pro zahájení nahrávání podržte tlačítko play-on/off. Poté stiskněte tlačítko Nahrávání/pauza a zařízení začne nahrávat. 4. Připojení zařízení k PC Připojte zařízení pomocí přiloženého USB kabelu, do vstupu pro sluchátka a poté jej připojte k PC. Po připojení k PC můžete používat funkce: kopírování, mazání, zpětného přehrávání a formátování. V interní paměti zařízení máte k dispozici dvě složky: a) VOICE: zde naleznete nahrané soubory, b) MUSIC: zde si můžete vložit vlastní hudební soubory ve formátu MP3, pro zpětné přehrávání v zařízení. 5. Nastavení data a času Připojte zařízení pomocí přiloženého USB kabelu, do vstupu pro sluchátka a poté jej připojte k PC. Otevřete program Time Setup, který naleznete v interní paměti zařízení. Čas a datum se automaticky nastaví, podle vašeho PC. 3

4 TIP: dojde-li k úplnému vybití baterie, datum a čas se anuluje a je zapotřebí jej nastavit znovu 6. Změna režimu Podržíte-li tlačítko volume + cca 3 vteřiny, změní zařízení režim z MUSIC (poslech hudby) na VOICE (poslech hlasu) popřípadě naopak z VOICE na MUSIC. Na displeji se vždy zobrazí název aktuálně zvoleného režimu. VOICE režim: v režimu VOICE si můžete přehrávat nebo smazat záznamový soubor uložený ve složce VOICE MUSIC režim: v režimu MUSIC si můžete přehrávat nebo vymazat hudbu uloženou ve složce MUSIC 7. Nahrávání Pro zahájení nahrávání podržte tlačítko play-on/off. Poté stiskněte tlačítko Nahrávání/pauza a zařízení začne nahrávat. Krátkým stisknutím tlačítka play-on/off nahrávání pozastavíte a stisknutím tlačítka stop se nahrávání zastaví. Režim nahrávání je přednastaven na hodnotu PCM (zvuk s vysokou kvalitou), hodnotu nahrávání si můžete v nastavení změnit na HQ (vysoká kvalita zvuku), SP (střední kvalita zvuku), LP (nízká kvalita zvuku). Nahrávky se ukládají automaticky do složky VOICE, která se nachází v interní paměti do přednastavené složky A V případně nízké kapacity baterie, se nahrávka automaticky ukončí a uloží. 8. Nastavení V nastavení můžete nastavit např. kvalitu zvuku, citlivost nahrávání, opakování, ekvalizér nebo citlivost mikrofonu. Nastavení otevřete stisknutím tlačítka Ovládání po dobu cca 3 vteřin. 4

5 Menu nastavení: - Nastavení režimu záznamu (PCM,HQ,SP,LP) - Nastavení zrušení šumu (ON,OFF) - Nastavení citlivosti mikrofonu (L,H) - Nastavení složky pro uložení záznamu (A,B) - Nastavení hlasového záznamového systému (ON, OFF) - Nastavení VOS úrovně (-2, -1, 0, 1, 2) - Nastavení opakování (NO, 1, F) - Nastavení LCD (ON, 10, 30, 60) - Nastavení ekvalizéru (FL, RO, HO, DA, JA, BA, RB, CL) - Odstranění složky/všech souborů (ALL, FOLD, A, B, MUSIC) Nastavení režimu záznamu Režim nahrávání je přednastaven na hodnotu PCM (zvuk s vysokou kvalitou), hodnotu nahrávání si můžete v nastavení změnit na HQ (vysoká kvalita zvuku), SP (střední kvalita zvuku), LP (nízká kvalita zvuku). Změnu provedete posunutím tlačítka ovládání doprava/doleva. Úspora času v režimu záznamu REŽIM 2GB 4GB 8GB 16GB PCM o 6h o 12h o 24h o 48h HQ o 36h o 72h o 144h o 288h SP o 144h o 288h o 576h o 1152h LP o 288h o 576h o 1152h o 2304h 5

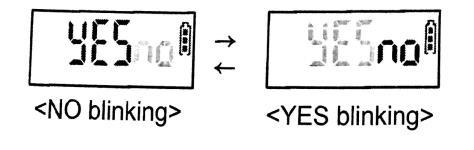

6 Nastavení VOS úrovně Změnu provedete posunutím tlačítka ovládání doprava/doleva. Nastavení opakování Změnu provedete posunutím tlačítka ovládání doprava/doleva. NO: přehrávání od aktuální pozice až k poslednímu souboru ve složce 1: opakování aktuálního souboru zobrazeného na obrazovce F: Opakování souboru ve složce Odstranění složky/všech souborů Změnu provedete posunutím tlačítka ovládání doprava/doleva. ALL: všechny data uložená budou vymazána FOLD: všechny data uložená ve složce MUSIC budou vymazána FOLD A: všechny data uložená ve složce A budou vymazána FOLD B: všechny data uložená ve složce B budou vymazána Před finálním smazáním se vás zařízení zeptá, zda se smazáním opravdu souhlasíte. Změnu potvrdíte krátkým stisknutím tlačítka ovládání. 6

7 9. Připojení zařízení k telefonnímu adaptéru připojte zvukový kabel k mikrofonnímu konektoru a připojte další konec k tel. adaptéru. Připojte linkový kabel telefonu k adaptéru telefonu a telefonu, jak je uvedeno níže. Krátce stiskněte tlačítko záznamu těla a začne nahrávání. Krátce stiskněte tlačítko stop a zastaví se a záznam se uloží. 10. Specifikace Označení modelu MR-250 Integrovaná paměť 2GB 4GB 8GB 16GB PCM 6 h 12 h 24 h 48 h HQ 36 h 72 h 144 h 288 h SP 144 h 288 h 576 h 1152 h LP 288 h 576 h 1152 h 2304 h Časová výdrž nahrávání (v závislosti na zvolené kvalitě) Výdrž na plně nabitou baterii Nahrávání Přehrávání Cca 25 hodin Cca 23 hodin při použití sluchátek (MP3, 1kHz, 128kbps, vol.20) Maximální počet souborů VOICE 999 souborů (A) souborů (B) Praktický maximální výstup Rozměry Napájení Sluchátka Reproduktor 3.5mW mw / 16 ohm 80mW (17mm, 8 Ohms) 105,5 x 22,5 x 14,5 mm 1,5V (1x AAA Alkaline baterie) Externí USB DC 5V adaptér Provozní teplota 0 C 40 C Provozní vlhkost % 7

8 11. Závěrečná ustanovení Budeme rádi, pokud vás zaujmou i další produkty z naší kategorie Digitální diktafony. Ovládání přístroje se může v závislosti na jednotlivých sériích drobně lišit. Přístroj používejte v souladu s platnými právními předpisy. Dodavatel nenese žádnou odpovědnost za použití přístroje v rozporu s těmito předpisy. Návod je majetkem společnosti SHX Trading s.r.o. Veškeré kopírování, či jiné používání musí být se souhlasem této společnosti. Pokud v návodu naleznete nějaké nepřesnosti, budeme rádi, pokud nás budete informovat na našem u: info@spyobchod.cz 8
