DVR12. Kamera (černá skříňka) pro záznam obrazu a zvuku za jízdy se zabudovaným pohybovým senzorem

Transkript

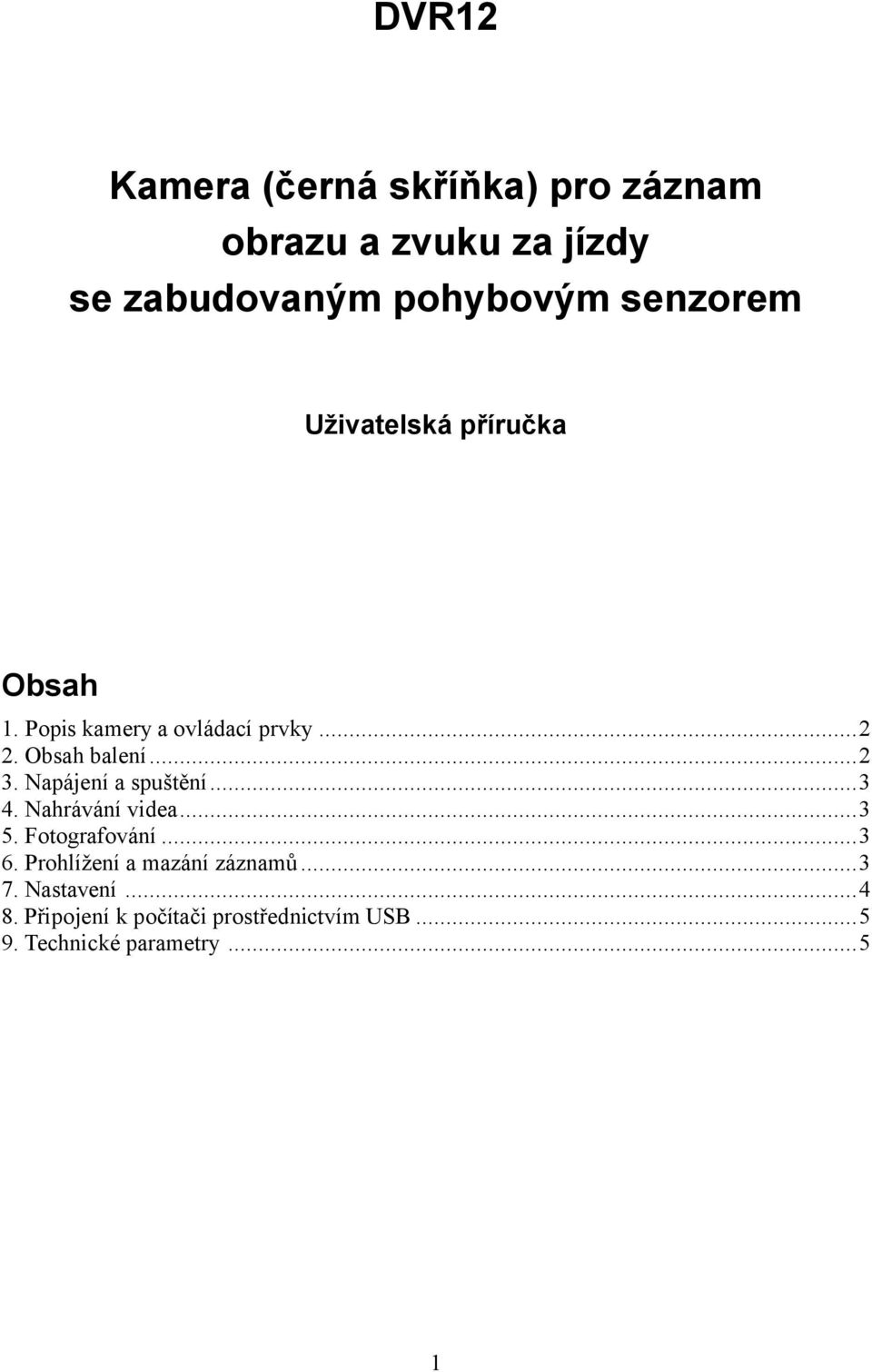

1 DVR12 Kamera (černá skříňka) pro záznam obrazu a zvuku za jízdy se zabudovaným pohybovým senzorem Uživatelská příručka Obsah 1. Popis kamery a ovládací prvky Obsah balení Napájení a spuštění Nahrávání videa Fotografování Prohlížení a mazání záznamů Nastavení Připojení k počítači prostřednictvím USB Technické parametry...5 1

2 1. Popis kamery a ovládací prvky Na obrázku níže je znázorněny jednotlivé části kamery a ovládací prvky. 1. USB konektor 10. IR LED dioda 2. HDMI konektor 11. Vypínač (POWER) Nabíjení červený indikátor 3. Napájení 5 V DC 12. Spustit / ukončit nahrávání (REC) Během nahrávání modrý indikátor 4. Zdířka pro vložení SD/MMC karty 13. LCD displej 2,5 5. Reproduktor 14. Tlačítko MENU 6. Příchytka držáku 15. Tlačítko Dolů 7. Mikrofon 16. Tlačítko Nahoru 8. Kryt baterií 17. Tlačítko MODE 9. Čočka kamery 2. Obsah balení Součástí balení je kamera, držák, USB kabel, nabíječka do auta (adaptér z 12 resp. 24 V na 5 V) a tato uživatelská příručka. 2

3 3. Napájení a spuštění Kameru lze napájet dvěma způsoby: 1. Ze zabudované Li-ion baterie kameru lze spustit stisknutím tlačítka POWER po dobu 3 sekund, stejným způsobem lze kameru také vypnout. Nabíjení baterie probíhá automaticky po připojení nabíječky nebo USB kabelu. V průběhu nabíjení svítí červený indikátor, který po dokončení nabíjení zhasne. 2. Prostřednictvím nabíječky do auta kameru připojte k napájení 12 / 24 V. Kamera je vybavena pohybovým senzorem, který umožňuje automatické zahájení nahrávání, jakmile je vozidlo v pohybu. Po zastavení vozidla dojde k vypnutí nahrávání, uložení posledního nahrávaného souboru a vypnutí kamery. Funkci automatického zahájení nahrávání lze zapnout resp. vypnout v Nastavení položka MOTION DETECT. 4. Nahrávání videa Po spuštění kamery bude automaticky zahájeno nahrávání ve výchozím režimu, což je potvrzeno blikáním modrého indikátoru. Nahrané soubory jsou ukládány na vloženou SD resp. MMC kartu. Nahrávání lze ukončit stisknutím tlačítka REC (12), což bude potvrzeno zhasnutím indikátoru. Upozornění Před zahájením nahrávání vložte paměťovou SD / MMC kartu. Kamera nahrává jednotlivé video záznamy o délce 2, 5 nebo 15 minut (dle nastavení). Pokud dojde k zaplnění paměťové kapacity SD karty, budou automaticky vymazány nejstarší záznamy a na jejich místo budou uloženy záznamy nové. 5. Fotografování Režim fotografování lze spustit stisknutím tlačítka MODE (17). Jednotlivé snímky lze zaznamenat prostřednictvím tlačítka REC (12). 6. Prohlížení a mazání záznamů Prohlížení záznamů lze zahájit dvojitým stisknutím tlačítka MODE (17). Mezi jednotlivými záznamy lze následně přepínat prostřednictvím tlačítek Nahoru (16) a Dolů (15). Přehrávání video záznamu zahájíte resp. ukončíte stisknutím tlačítka REC (12). Uložené záznamy lze také vymazat stisknutím tlačítka MENU (14). Ve zobrazené nabídce je následně zapotřebí zvolit, zda si přejete vymazat jeden záznam SINGLE, všechny záznamy ALL nebo zvolený záznam SELECT. Vymazání zvoleného záznamu potvrdíte stisknutím tlačítka REC. V režimu prohlížení záznamů lze také zvolit zobrazení náhledů THUMBNAIL a nastavit hlasitost VOLUME v rozsahu 1 až 8. 3

4 7. Nastavení Nabídku nastavení jednotlivých parametrů nahrávání lze zobrazit stisknutím tlačítka MENU. Mezi jednotlivými položkami nabídky lze přepínat prostřednictvím tlačítek Nahoru a Dolů, potvrzení dané položky lze provést tlačítkem REC. Stisknutím tlačítka MENU ukončíte zobrazení nabídky nastavení. Význam jednotlivých položek nastavení je následující: A. VIDEO MODE Nahrávání videa 1. SIZE Rozlišení: 1280 x 960, 720 x 480, 640 x 480 bodů 2. TIME STAMP Přiložení údajů o datu a čase nahrávání: OFF Vypnuto, DATE ONLY Pouze datum, DATE & TIME Datum a čas 3. MOTION DETECT Pokud je funkce spuštěna (ON), bude nahrávání automaticky zahájeno při pohybu vozidla a pozastaveno při zastavení vozidla. 4. AUDIO RECORD Spustit (ON) resp. vypnout (OFF) nahrávání zvuku. 5. RECORDING TIME Doba trvání jednotlivých video záznamů může být nastavena na 2, 5 nebo 15 minut. B. CAMERA MODE Fotografování 1. SIZE Rozlišení fotografií: 1,3 Mpix, nebo VGA. C. SETTING MODE Níže uvedené položky nastavení lze zobrazit dvojnásobným stisknutím tlačítka MENU: 1. FORMAT Provedení formátování (kompletního vymazání) vložené SD karty. 2. LANGUAGE Volba preferovaného jazyka nabídek 3. SYSTEM RESET Restart systému kamery 4. LIGHT FREQUENCY Frekvence 50 resp. 60 Hz 5. DATE INPUT Nastavení aktuálního data stisknutím tlačítka REC a následně tlačítky Nahoru a Dolů 6. IR LED Spuštění IR LED diody automaticky (AUTO) nebo zcela vypnout (OFF). 4

5 8. Připojení k počítači prostřednictvím USB Video záznamy, které jsou uloženy na paměťové kartě kamery, lze zkopírovat do počítače prostřednictvím USB kabelu. Po připojení k počítači se kamera objeví jako Vyjímatelný disk (Removable disc) v okně Tento počítač (My computer). 9. Technické parametry Rozlišení videa Formát videa Doba trvání jednotlivých video záznamů Napájení Kapacita paměťové SD /MMC karty Nahrávání zvuku 1280 x 960, 720 x 480, 640 x 480 bodů AVI LCD displej 2,5 2, 5, 15 minut Zabudovaná nabíjecí baterie nebo nabíječka do auta 12 / 24 V 1 až 32 GB Zabudovaný mikrofon Z důvodu neustálého vývoje a zlepšování výrobku se může stát, že některé funkce popsané v této příručce nebudou odpovídat skutečným funkcím přístroje. Výrobce si vyhrazuje právo na změnu funkcí výrobku bez předchozího upozornění. 5
