VC010S NÁVOD K POUŽITÍ NÁVOD NA POUŽITIE INSTRUKCJA OBSŁUGI INSTRUCTION MANUAL

Transkript

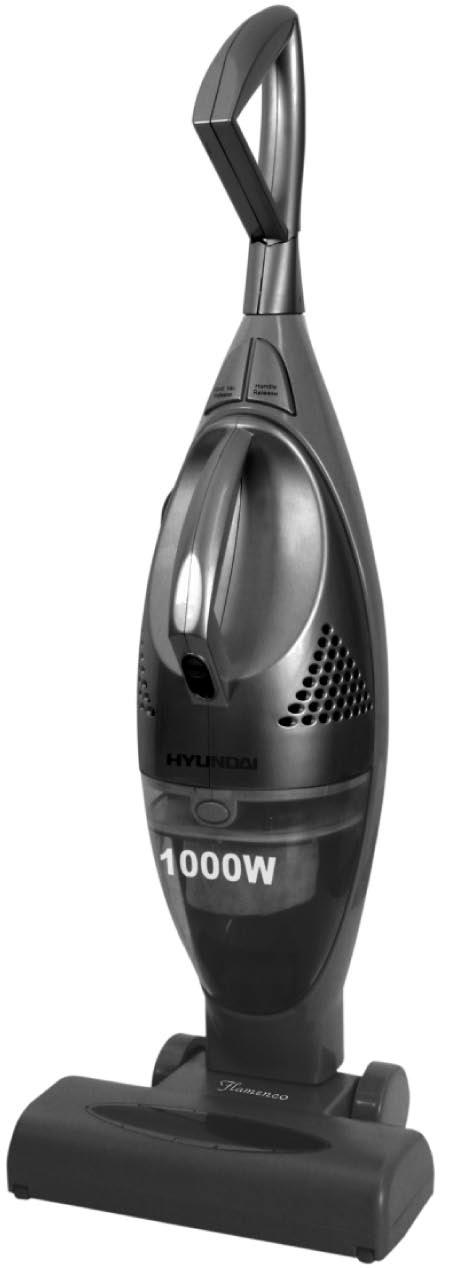

1 VC010S NÁVOD K POUŽITÍ NÁVOD NA POUŽITIE INSTRUKCJA OBSŁUGI INSTRUCTION MANUAL Tyčový vysavač / Tyčový vysávač / Odkurzacz stojący / Upright vacuum cleaner

2 Vážený zákazníku, děkujeme Vám za zakoupení našeho produktu. Před uvedením tohoto přístroje do provozu si velmi pozorně přečtěte návod k obsluze a tento návod spolu se záručním listem, pokladním dokladem a podle možností i s obalem a vnitřním vybavením obalu dobře uschovejte. Všeobecné bezpečnostní pokyny Používejte tento přístroj výlučně pro soukromou potřebu a pro stanovené účely. Tento přístroj není určen pro komerční použití. Nepoužívejte jej v otevřeném prostoru (s výjimkou přístrojů, které jsou podmíněné používání venku určeny). Chraňte jej před horkem, přímým slunečním zářením, vlhkostí (v žádném případě jej neponořujte do kapalin) a stykem s ostrými hranami. Nepoužívejte přístroj v případě, že máte vlhké ruce. Jestliže dojde k navlhčení nebo namočení přístroje, okamžitě vytáhněte zástrčku ze zásuvky. Vyvarujte se styku s vodou. Přístroj vypněte a vždy vytáhněte zástrčku ze zásuvky (tahejte jen za zástrčku, nikdy ne za kabel), jestliže nebudete přístroj používat, chcete-li namontovat příslušenství, přístroj vyčistit nebo v případě poruchy. Přístroj nesmí zůstat v provozu bez dozoru. Jestliže musíte pracoviště opustit, vždy přístroj vypněte, resp. vytáhněte zástrčku ze zásuvky (vždy tahejte za zástrčku, nikdy ne za kabel). Abyste ochránili děti před riziky spojenými s elektrickými přístroji, postarejte se o to, aby kabel nevisel dolů a děti na přístroj nedosáhly. Pravidelně kontrolujte přístroj a přívodní kabel z hlediska poškození. Jestliže přístroj vykazuje nějakou závadu, neuvádějte jej do provozu. Neopravujte přístroj vlastními silami, nýbrž vyhledejte autorizovaného opraváře. Abyste eliminovali rizika, nechejte poškozený přívodní kabel nahradit kabelem se stejnými hodnotami a to jen výrobcem, naším servisem pro zákazníky nebo jinou kvalifikovanou osobou. Používejte jen originální příslušenství. Respektujte, prosím, následující Speciální bezpečnostní pokyny pro tento přístroj. Speciální bezpečnostní pokyny pro tento přístroj Ke snížení ohrožení elektrickým proudem vysavač nepoužívejte venku nebo na mokrých plochách. Při provádění údržby a čištění kartáče na podlahu vysavač vytáhněte ze zásuvky. Nedodržení tohoto pokynu může vést k zasažení elektrickým proudem nebo k nepředpokládané rotaci kartáče. Tento vysavač je konstruován pouze pro střídavý proud o napětí 230 V. Připojení k jiným zdrojům energie jej může poškodit. Při navíjení kabelu vysavač pevně držte, aby nespadl na zem a nepoškodil se. Nikdy vysavač nepoužívejte s poškozeným kabelem nebo zásuvkou, je-li jeho funkce vadná, jeli poškozený nebo jestliže upadl do vody. Předejte jej opravně. Nepřejíždějte vysavačem přes kabel. Neukládejte vysavač v blízkosti míst s vysokou teplotou. Neponechávejte vysavač zapojený do zásuvky bez dozoru. Pokud vysavač nepoužíváte nebo provádíte údržbu, vždy jej vypněte a vytáhněte ze zásuvky. Vysavač není hračka. Nenechávejte děti, aby s ním manipulovaly nebo aby jej používaly jako hračku. Buďte opatrní při jeho použití dětmi nebo v jejich blízkosti. Nemanipulujte s vysavačem a nevytahujte jej ze zásuvky, máte-li mokré ruce. Nevkládejte do otvorů žádné předměty. Nepoužívejte vysavač, jsou-li otvory ucpané. Udržujte otvory volné, bez prachu, vlasů, vláknitého prachu a jakýchkoliv předmětů, které by mohly omezovat proudění vzduchu. Nepřibližujte vlasy, volné součásti oděvu a části těla k otvorům a pohyblivým součástem. Nepoužívejte vysavač, není-li na svém místě instalován filtr. CZ -

3 Po vysávání podlahy nebo jemného prachu omyjte filtr vodou (vyperte). Malé částice prachu mohou ucpat filtr a tím snížit průtok vzduchu a sací výkon. Nedodržení tohoto pokynu může mít za následek trvalé poškození vysavače. Nepoužívejte vysavač ke sbírání tvrdých nebo ostrých předmětů, jako jsou malé hračky, špendlíky, hřebíky nebo mince, mohlo by to způsobit poškození vysavače nebo filtru. Bepoužívejte vysavač za přítomnosti výbušných kapalin nebo par. Nevysávejte žádné hořlavé předměty, jako jsou cigarety, zápalky, horký popel. Při vysávání schodů buďte zvlášť opatrní. Pokládejte vysavač na podlahu, ne na židli nebo na stůl. Popis ovládacích prvků 1. Výsuvná rukojeť 2. Čelní kryt 3. Tlačítko k uvolnění ručního vysavače 4. Tlačítko výsuvné rukojeťi 5. Kolečka 6. Kryt rotačního kartáče 7. Ruční vysavač 8. Tělo vysavače CZ 1. Kryt motoru 2. Nádobka na prach 3. Filtr 4. Hlavní spínač 5. Tlačítko prachového krytu Příslušenství: Štěrbinová sací hubice Pokyny k použití 1. Zkontrolujte, zda je prachový filtr na svém místě. 2. Jak se připevní nebo uvolní ruční vysavač k tělu vysavače? Stiskněte tlačítko k uvolnění ručního vysavače a vytáhněte ruční vysavač. Při jeho sestavování umístěte vhodně sací otvor, pak rukojeť zatlačte. 3. Jak se k vysavači připojí štěrbinová hubice? Zasuňte širší konec hubice do sacího otvoru, zatlačte hubici a přesvědčte se, že řádně dosedla. CZ - 3

4 4. Jak se používá výsuvná rukojeť? Stiskněte tlačítko výsuvné rukojeti a vytáhněte rukojeť, pak tlačítko uvolněte. K zasunutí rukojeti do vysavače stiskněte tlačítko výsuvné rukojeti, zatlačte ji a uvolněte tlačítko. 5. Zapnutí a vypnutí vysavače. Vysavač se zapíná a vypíná hlavním spínačem. Spínač má tři polohy: 0 = vypnuto, I = zapnuto vysávání, IIII = zapnuto vysávání s použitím rotačního kartáče. 6. Použití rotačního kartáče a hubice: - Před vysáváním podlahy s použitím rotačního kartáče zapněte spínač, aby se kartáč otáčel. - K ručního použití vysavače vytáhněte ruční vysavač z těla a namontujte hubici. Rotační kartáč Štěrbinová hubice K vysávání podlahy nebo koberců K vysávání malých ploch nebo úzkých míst, jako jsou rohy zdí. K vysávání nerovných nebo měkkých ploch, jako jsou pohovky, záclony atd. Čištění a údržba 1. Čištění a výměna prachového filtru. Jakmile je sáček plný nebo je-li sací otvor ucpaný, vyčistěte filtr kartáčem, vyprázdněte prach, vyčistěte nebo vyměňte filtr a umístěte jej zpět. V případě potřeby filtr ručně vymyjte (vyperte) teplou vodou. Poznámka: Před opětným použitím filtr nechte důkladně vyschnout na vzduchu. Po stisknutí tlačítka prachového krytu vyjměte filtr, vyprázdněte prach a znovu uzavřete kryt. K umístění filtru na jeho rámeček vytáhněte pružný okraj filtru nahoru přes hranu rámečku. CZ -

5 Poznámka: Není-li filtr správně umístěn, mohou se nečistoty a prach dostat za filtr a poškodit motor. 2. Čištění vzduchového filtru Udržujte ventilační otvory volné a v čistotě. Vyjměte filtr a omyjte ho vodou. Filtr před opětnou instalací do vysavače nechte vysušit. Vlhký filtr může způsobit poškození vysavače nebo zranění osob! 3. Čištění rotačního kartáče Otáčením rotačního kartáče se zametá a vyčesává koberec. Očistěte válec od vlasů a vláken, aby dále řádně pracoval. Poznámka: Před prováděním údržby vysavač vypněte a vytáhněte ze zásuvky. Odstraňování poruch Závada Možná příčina Řešení Motor nejede a) Elektrická zástrčka a) 1. Zastrčte řádně zástrčku. 2. Zkuste použít jinou zásuvku. 3. Zkontrolujte přerušovač obvodu-jistič (pojistka). CZ Nedochází k čištění podlahy nebo koberce Rotační kartáč se neotáčí b) Sínač a) Nádobka na prach a filtr b) Rotační kartáč a) Rotační kartáč b) Spínač b) Zkontrolujte, zda je zapnutý spínač. a) 1. Vyprázdněte nádobku na prach a vyčistěte nebo vyměňte filtr. nebo Tip: Při vysávání jemného prachu se nádobka nemusí jevit plná, jemné částice přesto mohou snížit výkon sání omezením proudění vzduchu filtrem. 2. Zkontrolujte řádnou instalaci nádobky ve vysavači. b) Odstraňte vlasy a vlákna z kartáče a nádobky. Vyměňte kartáč, je-li opotřebený. a) 1. Odstraňte nečistoty z prostoru kartáče. 2. Odstraňte vlasy a vlákna z kartáče. b) Spínač má tři polohy: 0 = vypnuto, I = zapnuto vysávání, IIII = zapnuto vysávání s rotačním kartáčem. CZ -

6 Jak udržovat rotační kartáč? Záruka a) Prostor rotačního kartáče b) Hnací řemen rotačního kartáče a) 1. Odstraňte nečistoty z prostoru kartáče. 2. Odstraňte vlasy a vlákna z kartáče. 3. Neprovádějte mazání ložisek rotačního kartáče. Jsou z výroby patřena mazadlem na celou dobu životnosti. b) Hnací řemen je ozubený a rotačního kartáče nevyžaduje výměnu. Na námi prodaný přístroj poskytujeme záruku v trvání 24 měsíců od data prodeje. Záruka se vztahuje na poruchy a závady, které v průběhu záruční doby vznikly chybou výroby nebo vadou použitých materiálů. Záruka platí pouze tehdy, je-li výrobek používán podle návodu k obsluze a připojen na správné síťové napětí. Nárok na záruku je možné uplatnit pouze po předložení záručního listu a originálu dokladu o zakoupení výrobku (účtenky) s typovým označením výrobku, datem a čitelným razítkem prodejny. Nárok lze uplatňovat u prodejce, kterého byl výrobek zakoupen nebo u některého z autorizovaných servisních středisek. Zákazník ztrácí nárok na záruční opravu nebo bezplatný servis v případě: - zásahu do přístroje neoprávněnou osobou. - poškození přístroje vlivem živelné pohromy. - jakékoliv změny v záručním listu provedené neoprávněnou osobou. - nevyplnění záručního listu, ztráty záručního listu. - používání výrobku pro jiné účely, než je obvyklé, zejména pokud byl používán k profesionální či jiné výdělečné činnosti. - zjevné mechanické poškození. Záruka se nevztahuje na opotřebení zboží nad rámec běžného používání. Poškození příslušenství není automaticky důvodem pro bezplatnou výměnu kompletního přístroje. Tento přístroj byl testován podle všech příslušných, v současné době platných směrnic CE, jako je například elektromagnetická kompatibilita a direktiva o nízkonapěťové bezpečnosti, a byl zkonstruován podle nejnovějších bezpečnostních předpisů. Materiál výrobku splňuje nejnovější směrnice Evropské unie. Po uplynutí záruky Po uplynutí záruční doby je možno za úplatu provést opravy v příslušném obchodě nebo autorizovaném servisním středisku. CZ -

7 Technická specifikace CZ - Tyčový vysavač - Rotační kartáč - Kapacita prachového zásobníku 0,5 l - Možnost použít jako ruční vysavač - Štěrbinová hubice - Napájení: 230 V ~ 50 Hz - Příkon: 1000 W - Hlučnost.78 db - Rozměry: 25 x 102 x 20 cm Změna technické specifikace výrobku vyhrazena výrobcem. VAROVÁNÍ: NEVYSTAVUJTE SPOTŘEBIČ DEŠTI NEBO VLHKOSTI ABYSTE PŘE- DEŠLI VZNIKU POŽÁRU NEBO ÚRAZU ELEKTRICKÝM PROUDEM. VŽDY SPO- TŘEBIČ VYPNĚTE ZE ZÁSUVKY KDYŽ JEJ NEPOUŽÍVÁTE NEBO PŘED OPRA- VOU. V PŘÍSTROJI NEJSOU ŽÁDNÉ ČÁSTI OPRAVITELNÉ SPOTŘEBITELEM. VŽDY SE OBRACEJTE NA KVALIFIKOVANÝ AUTORIZOVANÝ SERVIS. PŘÍSTROJ JE POD NEBEZPEČNÝM NAPĚTÍM. Informace o ochraně životního prostředí Udělali jsme to nejlepší pro snížení množství obalů a zajistili jsme jejich snadné rozdělení na 3 materiály: lepenka, papírová drť a roztažený polyetylén. Tento přístroj obsahuje materiály, které mohou být po demontáži specializovanou společností recyklovány. Dodržujte prosím místní nařízení týkající se nakládání s balícími materiály, vybitými bateriemi a starým zařízením. Likvidace starého elektrického a elektronického zařízení Tento symbol na výrobku, jeho příslušenství nebo na jeho obalu označuje, že s výrobkem nesmí být nakládáno jako s domácím odpadem. Prosím dopravte tento výrobek na příslušné sběrné místo, kde bude provedena recyklace takového elektrického a elektronického zařízení. V Evropské unii a v ostatních evropských zemích existují sběrná místa pro použité elektrické a elektronické zařízení. Tím, že zajistíte správnou likvidaci CZ -

8 Vážený zákazník, ďakujeme Vám za zakúpenie nášho produktu. Pred uvedením tohto prístroja do prevádzky, si veľmi pozorne prečítajte návod na obsluhu a tento návod spolu so záručným listom, dokladom o predaji a podľa možností aj s obalom a vnútorným vybavením obalu dobre uschovajte. Všeobecné bezpečnostné pokyny Používajte tento prístroj výhradne pre súkromnú potrebu a pre stanovené účely. Tento prístroj nie je určený pre komerčné použitie. Nepoužívajte ho v otvorenom priestore (s výnimkou prístroja, ktorý je pre používanie vonku určený). Chráňte ho pred horúčavou, priamym slnečným žiarením, vlhkosťou (v žiadnom prípade ho neponárajte do kvapalín) a stykom s ostrými hranami. Nepoužívajte prístroj v prípade, že máte vlhké ruky. Ak dôjde k navlhčeniu alebo k namočeniu prístroja, okamžite vytiahnite zástrčku zo zásuvky. Vyvarujte sa styku s vodou. Prístroj vypnite a vždy vytiahnite zástrčku zo zásuvky (ťahajte len za zástrčku, nikdy nie za kábel), ak nebudete prístroj používať, ak chcete namontovať príslušenstvo, prístroj vyčistiť alebo v prípade poruchy. Prístroj nesmie zostať v prevádzke bez dozoru. Ak musíte pracovisko opustiť, vždy prístroj vypnite, resp. vytiahnite zástrčku zo zásuvky (vždy ťahajte za zástrčku, nikdy nie za kábel). Ak chcete ochrániť deti pred rizikami spojenými s elektrickými prístrojmi, postarajte sa o to, aby kábel nevisel dole a deti na prístroj nedosiahli. Pravidelne kontrolujte prístroj a prívodný kábel z hľadiska poškodenia. Ak prístroj vykazuje nejakú závadu, neuvádzajte ho do prevádzky. Neopravujte prístroj vlastnými silami, ale vždy vyhľadajte autorizovaného opravára. Ak chcete eliminovať riziká, nechajte poškodený prívodný kábel nahradiť káblom z rovnakými hodnotami a to len výrobcom, naším servisom pre zákazníkov alebo inou kvalifikovanou osobou. Používajte len originálne príslušenstvo. Rešpektujte prosím nasledujúce Špeciálne bezpečnostné pokyny pre tento prístroj. Špeciálne bezpečnostné pokyny pre tento prístroj Pre zníženie ohrozenia elektrickým prúdom vysávač nepoužívajte vonku alebo na mokrých plochách. Pri údržbe a čistení kefy na podlahu vysávač vytiahnite zo zásuvky. Nedodržanie tohoto pokynu môže viesť k zasiahnutiu elektrickým prúdom alebo k nepredpokladanej rotácii kefy. Tento vysávač je konštruovaný iba pre striedavý prúd s napätím 230 V. Pripojenie k iným zdrojom energie ho môže poškodiť. Pri navíjaní káblu vysávač pevne držte, aby nespadol na zem a nepoškodil sa. Nikdy vysávač nepoužívajte s poškodeným káblom alebo zásuvkou, ak je jeho funkcia vadná, ak je poškodený alebo ak spadol do vody. Neprechádzajte vysávačom cez kábel. Neukladajte vysávač v blízkosti miest s vysokou teplotou. Nenechávajte vysávač zapojený do zásuvky bez dozoru. Pokiaľ vysávač nepoužívate alebo vykonávate údržbu, vždy ho vypnite a vytiahnite zo zásuvky. Vysávač nie je hračka. Nenechávajte deti, aby s ním manipulovali alebo aby ho používali ako hračku. Buďte opatrní pri jeho použití deťmi alebo v ich blízkosti. Nemanipulujte s vysávačom a nevyťahujte ho zo zásuvky, ak máte mokré ruky. Nevkladajte do otvorov žiadne predmety. Nepoužívajte vysávač, ak sú vetracie otvory upchaté. Udržujte otvory voľné, bez prachu, vlasov, vláknitého prachu a akýchkoľvek predmetov, ktoré by mohli obmedzovať prúdenie vzduchu. Nepribližujte vlasy, voľné súčasti odevu a časti tela k otvorom a pohyblivým súčastiam. Nepoužívajte vysávač, ak nie je na svojom mieste inštalovaný filter. SK - 8

9 Po vysávaní podlahy alebo jemného prachu vymyte filter vodou (vyperte). Malé častice prachu môžu upchať filter a tým znížiť prietok vzduchu a sací výkon. Nedodržanie tohoto pokynu môže mať za následok trvalé poškodenie vysávača. Nepoužívajte vysávač k zbieraniu tvrdých alebo ostrých predmetov, ako sú malé hračky, špendlíky, klince alebo mince, mohlo by to spôsobiť poškodenie vysávača alebo filtru. Nepoužívajte vysávač za prítomnosti výbušných kvapalín alebo pár. Nevysávajte žiadne horľavé predmety, ako sú cigarety, zápalky, horúci popol. Pri vysávaní schodov buďte zvlášť opatrní. Pokladajte vysávač na podlahu, nie na stoličku alebo na stôl. Popis ovládacích prvkov 1. Výsuvná rukoväť 2. Čelný kryt 3. Tlačítko na uvoľnenie ručného vysávača 4. Tlačítko výsuvnej rukoväte 5. Koliečka 6. Kryt rotačnej kefy 7. Ručný vysávač 8. Telo vysávača SK 1. Kryt motoru 2. Nádobka na prach 3. Filter 4. Hlavný spínač 5. Tlačítko prachového krytu Príslušenstvo: Štrbinový sací nadstavec Pokyny na použitie 1. Skontrolujte, či je prachový filter na svojom mieste. 2. Ako sa pripevní alebo uvolní ručný vysávač k telu vysávača? Stlačte tlačítko Tlačítko na uvoľnenie ručného vysávača vytiahnite jej za rukoväť. Pri jeho zostavoveni umiestite vhodne sací otvor, potom rukovaäť zatlačte. 3. Ako sa k vysávači pripojí štrbinový nadstavec? Zasuňte širší konec hubice do sacího otvoru, zatlačte hubici a přesvědčte se, že řádně dosedla. SK -

10 4. Ako sa používa výsuvna rukoväť? Stlačte tlačítko výsuvnej rukoväte a vytiahnite rukoväť, potom tlačítko uvoľnite. Pre zasunutie rukoväte do vysávača stlačte tlačítko výsuvnej rukoväte, zatlačte ji a uvoľnite tlačítko. 5. Zapnutie a vypnutie vysávača. Vysávač sa zapína a vypína hlavným spínačom. Spínač má tri polohy: 0 = vypnuté, I = zapnuté vysávanie, IIII = zapnuté vysávanie s použitím rotačnej kefy. 6. Použitie rotačnej kefy a nadstavca: - Pred vysávaním podlahy s použitím rotačnej kefy zapnite spínač, aby sa kefa otáčala. - Pre použitie ručného vysávača vytiahnite ručný vysávač z tela a namontujte nadstavec. Rotačná kefa Štrbinový nadstavec Na vysávanie podlahy alebo kobercov Na vysávanie malých plôch alebo úzkych miest, ako sú rohy stien. Na vysávanie nerovných alebo mäkkých plôch, ako sú pohovky, záclony atď. Čistenie a údržba 1. Čistenie a výmena prachového filtru. Akonáhle je sáčok plný alebo je jeho sací otvor upchatý, vyčistite filter kefou, vyprázdnite prach, vyčistite alebo vymeňte filter a umiestite ho zpet. V prípade potreby filter ručne vymyte (vyperte) teplou vodou. Poznámka: Pred opätovným použitím filter nechajte dôkladne vyschnúť na vzduchu. Po stlačení tlačítka prachového krytu vyberte filter, vyprázdnite prach a znovu uzavrite kryt. Pre umiestenie filtru na jeho rámček vytiahnite pružný okraj filtru hore cez hranu rámčeku. Poznámka: Ak nie je filter správne umiestený, môžu sa nečistoty a prach dostať za filter a poškodiť motor. SK - 10

11 2. Čistenie vzduchového filtru Udržujte ventilačné otvory voľné a v čistote. Vyberte filter a umyte ho vodou. Filter pred opätovnou inštaláciou do vysávača nechajte vysušiť. Vlhký filter môže spôsobiť poškodenie vysávača alebo zranenie osôb! 3. Čistenie rotačnej kefy Otáčaním rotačnej kefy sa zametá a vyčesáva koberec. Očistite valec od vlasov a vlákien, aby ďalej riadne pracoval. Poznámka: Pred údržbou vysávač vypnite a vytiahnite zo zásuvky. Odstraňovanie porúch Závada Možná príčina Riešenie Motor nejede a) Elektrická zástrčka b) Sínač a) 1. Zastrčte riadne zástrčku. 2. Skúste použiť inú zásuvku. 3. Skontrolujte prerušovač obvodu-jistič (poistka). b) Skontrolujte, či je zapnutý spínač. Nedochádza nebo k čisteniu podlahy alebo koberca a) Nádobka na prach a filter b) Rotačná kefa a) 1. Vyprázdnite nádobku na prach a vyčistite alebo vymeňte filter. Tip: Pri vysávaní jemného prachu sa nádobka nemusí javiť plná, jemné častice i tak môžu znížiť výkon satia obmedzením prúdenia vzduchu filtrom. 2. Skontrolujte riadnu inštaláciu nádobky vo vysávači. b) Odstráňte vlasy a vlákna z kefy a priestoru nádobky. Vymeňte kefu, ak je opotrebená. Rotačná kefa sa neotáča a) Rotačná kefa b) Spínač a) 1. Odstráňte nečistoty z priestoru kefy. b) Spínač má tri polohy: 0= vypnuté, I zapnuté vysávanie, IIII = zapnuté vysávanie s rotačnou kefou. SK SK - 11

12 Ako udržovať rotačnú kefu? a) Priestor rotačnej kefy b) Hnací remeň rotačnej kefy a) 1. Odstráňte nečistoty z priestoru kefy. 2. Odstráňte vlasy a vlákna z kefy. 3. Nemažte ložiská rotačnej kefy. Sú z výroby opatrené mazadlom na celú dobu životnosti. b) Hnací remeň rotačnej kefy je ozubený a nevyžaduje výmenu. Záruka Na nami predaný prístroj poskytujeme záruku v trvaní 24 mesiacov od dátumu predaja. Záruka sa vzťahuje na poruchy a závady, ktoré v priebehu záručnej doby vznikli chybou výroby alebo vadou použitých materiálov. Záruka platí iba vtedy, ak je výrobok používaný podľa návodu na obsluhu a pripojený na správne sieťové napätie. Nárok na záruku je možné uplatniť iba po predložení záručného listu a originálu dokladu o zakúpení výrobku (účtu) s typovým označením výrobku, dátumom a čitateľnou pečiatkou predajne. Nárok sa uplatňuje u predajcu, u ktorého bol výrobok zakúpený alebo u niektorého z autorizovaných servisných stredísk. Zákazník stráca nárok na záručnú opravu alebo bezplatný servis v prípade: - zásahu do prístroja neoprávnenou osobou. - poškodenie prístroja vplyvom živelnej pohromy. - akejkoľvek zmeny v záručnom liste sposobenej neoprávnenou osobou. - nevyplnenie záručného listu, straty záručného listu. - používanie výrobku pre iné účely než je obvyklé, hlavne pokiaľ bol používaný k profesionálnej či inej zárobkovej činnosti. - zjavné mechanické poškodenie. Záruka sa nevzťahuje na opotrebenie tovaru nad rámec bežného používania. Poškodenie príslušenstva nie je automatickým dôvodom pre bezplatnú výmenu kompletného prístroja. Tento prístroj bol testovaný podľa všetkých príslušných, v súčasnej dobe platných smerníc CE, ako je napríklad elektromagnetická kompatibilita a direktíva o nízkonapäťovej bezpečnosti, a bol skonštruovaný podľa najnovších bezpečnostných predpisov. Materiál výrobku splňuje najnovšie smernice Európskej únie. Po uplynutí záruky Po uplynutí záručnej doby je možné za úplatu urobiť opravy v príslušnom obchode alebo autorizovanom servisnom stredisku. SK - 12

13 Technická špecifikácia SK - Tyčový vysávač - Rotačná kefa - Kapacita prachového zásobníku 0,5 l - Možnosť použiť ako ručný vysávač - Štrbinový nadstavec - Napájanie: 230 V ~ 50 Hz - Príkon: 1000 W - Hlučnosť:.78 db - Rozmery: 25 x 102 x 20 cm Zmena technickej špecifikácie výrobku vyhradená výrobcom. VAROVANIE: NEVYSTAVUJTE SPOTREBIČ DAŽĎU ALEBO VLHKOSTI, ABY STE PREDIŠLI VZNIKU POŽIARU ALEBO ÚRAZU ELEKTRICKÝM PRÚDOM. PRED OPRAVOU ALEBO VŽDY, KEĎ SPOTREBIČ NEPOUŽÍVATE, VYPNITE HO ZO ZÁSUVKY V PRÍSTROJI NIESÚ ŽIADNE ČASTI OPRAVITEĹNÉ SPOTREBITEĹOM. VŽDY SA OBRACAJTE NA KVALIFIKOVANÝ AUTORIZOVANÝ SERVIS. SPOTREBIČ JE POD NEBEZPEČNÝM NAPÄTÍM. Informácie o ochrane životného prostredia Urobili sme to najlepšie pre zníženie množstva obalov a zaistili sme ich jednoduché rozdelenie na 3 materiály: lepenka, papierová drť a roztiahnutý polyetylén. Tento prístroj obsahuje materiáli, ktoré môžu byť po demontáži špecializovanou spoločnosťou recyklované. Dodržujte prosím miestne nariadenia týkajúce sa nakladania s baliacimi materiálmi, vybitými batériami a starým zariadením. Likvidácia starého elektrického a elektronického zariadenia Tento symbol na výrobku, jeho príslušenstva alebo na jeho obale označuje, že s výrobkom nesmie byť nakladané ako s domácim odpadom. Prosím dopravte tento výrobok na príslušné zberné miesto, kde prebieha recyklácia takéhoto elektrického a elektronického zariadenia. V Európskej únii a v ostatných európskych krajinách existujú zberné miesta pre použité elektrické a elektronické zariadenia. Tým, že zaistíte správnu likvidáciu výrobku, môžete predísť možným negatívnym následkom pre životné prostredie a ľudské zdravie, ktoré sa môžu v opačnom prípade prejaviť ako dôsledok nesprávnej manipulácie s týmto výrobkom. Recyklácia materiálov prispieva k ochrane prírodných zdrojov. Z tohto dôvodu prosím nevyhadzujte staré elektrické a elektronické zariadenia do domového odpadu. Pre podrobnejšie informácie o recyklácii výrobku sa obráťte na miestny úrad, službu zaisťujúcu likvidáciu domáceho odpadu alebo obchod, kde ste výrobok zakúpili. Firma HP Tronic Ústí nad Labem spol. s r.o. je registrovaná u spoločnosti Elektrowin a.s. pod číslom 05065/06-ECZ. Firma Proton SK, a.s. je registrovaná u spoločnosti Envidom pod číslom EZ SK - 13

14 Szanowny Odbiorco. Dziękujemy za dokonanie zakupu naszego produktu. Przed rozpoczęciem korzystania z maszynki, proszę bardzo uważnie przeczytać instrukcję obsługi i zachować ją wraz z kartą gwarancyjną, dowodem kasowym i w miarę możliwości z opakowaniem oraz wewnętrzną zawartością wyposażenia opakowania. Ogólne instrukcje bezpieczeństwa Urządzenie to używać wyłącznie dla prywatnego zapotrzebowania i dla określonych celów. Urządzenie to nie jest przeznaczone dla używania komercyjnego. Urządzenie chronić przed ciepłem, bezpośrednim promieniowaniem słonecznym, wilgocią (w żadnym wypadku nie zanurzać urządzenia do cieczy) i kontaktem z ostrymi krawędziami. Nie używać urządzenia w wypadku, że mają Państwo wilgotne ręce. Jeżeli dojdzie do zwilżenia lub namoczenia urządzenia, natychmiast wyciągnąć wtyczkę z gniazdka. Strzec się przed kontaktem z wodą. Wyłączyć urządzenie i zawsze wyciągnąć wtyczkę z gniazdka (ciągnąć tylko wtyczkę, nigdy nie za kabel), jeżeli nie będą Państwo używać urządzenia, jeżeli będą Państwo chcieli zamontować wyposażenie, wyczyścić urządzenie lub w wypadku awarii. Urządzenie nie może być eksploatowane bez nadzoru. Jeżeli muszą Państwo opuścić miejsce pracy, zawsze wyłączyć urządzenie, ewentualnie wyciągnąć wtyczkę z gniazdka (zawsze ciągnąć wtyczkę, nigdy nie za kabel). Aby ochronić dzieci przed ryzykiem połączonym z urządzeniami elektrycznymi, dopilnować, aby kabel nie wisiał na dół i dzieci nie dosięgły na urządzenie. Regularnie kontrolować urządzenie i kabel doprowadzający z punktu widzenia uszkodzenia. Jeżeli urządzenie wykazuje usterki, nie wprowadzać do eksploatacji. W wypadku nie zadziałania lub niewłaściwej czynności, wyłączyć urządzenie i nie próbować go naprawiać własnymi siłami. Zwrócić się do autoryzowanego serwisu i zażądać oryginalne części zamienne. Nie dotrzymanie wyżej wymienionych wskazówek może mieć wpływ na bezpieczeństwo urządzenia odbiorczego. Używać tylko oryginalne wyposażenie. Prosimy, aby Państwo respektowali następujący rozdział Specjalne instrukcje bezpieczeństwa dla tego urządzenia. Odkurzacz stojący W celu zniżenia ryzyka porażenia prądem elektrycznym nie należy używać odkurzacza zewnątrz lub na mokrych powierzchniach. Podczas czyszczenia i konserwacji szczotki podłogowej odkurzacz należy odłączyć od prądu. Nie dostosowanie się do tego polecenia może prowadzić do porażenia prądem elektrycznym lub nieoczekiwanej rotacji szczotki. Odkurzacz jest skonstruowany tylko do prądu zmiennego o napięciu 230 V. Podłączenie do innych źródeł energii może prowadzić do uszkodzenia. Podczas nawijania kabla odkurzacz mocno trzymać, aby nie spadł na ziemię i nie poszkodził się. Nigdy nie używać odkurzacza z uszkodzonym kablem lub gniazdkiem, jeżeli nie działa dobrze, jeżeli jest uszkodzony lub wpadł do wody. Należy go oddać do zakładu naprawczego. Nie należy przejeżdżać odkurzaczem przez kabel. Nie układać odkurzacza w pobliżu miejsc gdzie występuje wysoka temperatura. Nie pozostawiać odkurzacza włączonego do gniazdka bez dozoru. Jeżeli odkurzacz nie jest używany lub jest na nim wykonywana konserwacja, należy go zawsze wyłączyć i wyciągnąć z gniazdka. Odkurzacz nie jest zabawką. Nie pozwolić aby z odkurzaczem manipulowały dzieci, lub żeby używały go jak zabawkę. Należy być ostrożnym przy pracy w obecności dzieci lub ich bliskości. Nie manipulować z odkurzaczem i nie wyciągać z gniazdka mokrymi rękami. PL - 14

15 Do otworów nie wkładać żadnych przedmiotów. Nie używać odkurzacza, jeżeli otwory są niedrożne. Dbać, żeby otwory były wolne, bez kurzu, włosów, włóknistego kurzu i jakichkolwiek przedmiotów, które mogły by ograniczyć przepływ powietrza. Nie zbliżać włosów, wolnych części odzieży i części ciała do otworów i ruchomych części. Nie używać odkurzacza, jeżeli filtr nie jest zainstalowany na swoim miejscu. Po odkurzeniu podłogi lub delikatnego kurzu należy umyć filtr wodą (wyprać). Małe cząsteczki kurzu mogą zatkać filtr i obniżyć przepływ powietrza i moc ssania. Nie dostosowanie się do tych zaleceń może spowodować trwałe uszkodzenie odkurzacza. Nie używać odkurzacza do zbierania twardych lub ostrych przedmiotów, jako na przykład małe zabawki, szpilki, gwoździe lub monety, mogłoby dojść do uszkodzenia odkurzacza lub filtra. Nie używać odkurzacza w obecności substancji wybuchowych lub par. Nie odkurzać żadnych przedmiotów palnych takich jak papierosy, zapałki, gorący popiół. Podczas odkurzania schodów należy być ostrożnym. Odkurzacz należy odkładać na podłogę nie na krzesło lub stół. Opis elementów sterujących 1. Wysuwana rękojeść 2. Pokrywa czołowa 3. Przycisk do zwolnienia ręcznego odkurzacza 4. Przycisk rękojeści wysuwanej 5. Kółeczka 6. Pokrywa szczotki obrotowej 7. Odkurzacz ręczny 8. Ciało odkurzacza PL 1. Obudowa silnika 2. Pojemnik na kurz 3. Filtr 4. Główny wyłącznik 5. Przycisk pojemnika kurzu Akcesoria: Ssawka szczelinowa Instrukcja zastosowania 1. Skontrolować, czy filtr pyłowy jest na swoim miejscu. 2. Jak umocować lub zdjąć ręczny odkurzacz z ciała odkurzacza? Wcisnąć przycisk zwolnienia ręcznego odkurzacza i wyciągnąć go. Przy jego złożeniu odpowiednio umieścić otwór ssający, następnie rękojeść przycisnąć. PL - 15

16 3. Jak przyłączyć do odkurzacza ssawkę szczelinową? Zasunąć szerszy koniec ssawki do otworu ssającego, przycisnąć ssawkę i upewnić się czy dobrze pasuje. 4. Jak używać wysuwającej rękojeści? Wcisnąć przycisk i wyciągnąć wysuwającej rękojeści, następnie zwolnić przycisk. Do zasunięcia rękojeści do odkurzacza należy wcisnąć przycisk wysuwającej rękojeści, wcisnąć i uwolnić przycisk. 5. Włączenie i wyłączenia odkurzacza. Odkurzacz włącza się i wyłącza głównym przełącznikiem. Przełącznik posiada trzy pozycje: 0 = wyłączono, I = włączone odkurzanie, IIII = włączone odkurzanie ze szczotką obrotową. 6. Zastosowanie szczotki obrotowej i ssawki: - Przed odkurzaniem podłogi z zastosowaniem szczotki obrotowej należy włączyć przełącznik, aby szczotka się obracała. - Do ręcznego użycia odkurzacza należy wyciągnąć ręczny odkurzacz z ciała i zamontować ssawkę. Szczotka obrotowa do odkurzania podłogi lub dywanów Ssawka szczelinowa do odkurzania małych powierzchni lub wąskich miejsc, jak np. kąty. Do odkurzania nierównych lub miękkich powierzchni, jak na przykład kanapy, zasłony itd. Czyszczenie i konserwacja 1. Czyszczenie i wymiana filtra pyłowego. Jak tylko worek jest pełny lub otwór ssający niedrożny, należy wyczyścić filtr szczotką, usunąć kurz, wyczyścić lub wymienić filtr i włożyć z powrotem. W przypadku potrzeby filtr należy ręcznie wymyć (wyprać) w ciepłej wodzie. Uwaga: Przed powtórnym użyciem filtr dokładnie wysuszyć na powietrzu. Po wciśnięciu przycisku pojemnika kurzu należy wyciągnąć filtr, usunąć kurz i znowu zamknąć pokrywę. Do umieszczenia filtru na jego ramkę należy wyciągnąć elastyczny kraj filtru na górę przez krawędź ramki.. PL - 16

17 Uwaga: Jeżeli filtr nie jest dobrze umieszczony, mogą nieczystości i kurz dostać się za filtr i uszkodzić silnik. PL 2. Czyszczenie filtru powietrza Należy utrzymywać otwory wentylacyjne wolne i w czystości. Wyjąć filtr i umyć wodą. Filtr przed powtórnym założeniem do odkurzacza należy wysuszyć. Wilgotny filtr może spowodować uszkodzenie odkurzacza lub zranienie osób! 3. Czyszczenie szczotki obrotowej Otoczeniem szczotki obrotowej zamiata się i czesze dywan. Należy oczyścić wałek od włosów i włókien, aby dalej dobrze pracował. Uwaga: Przed wykonaniem konserwacji należy odkurzacz wyłączyć i wyciągnąć z gniazdka. Odstraňování poruch Usterka Możliwa przyczyna Rozwiązanie Silnik nie działa a) Wtyczka elektryczna b) Przełącznik a) 1.Włożyć odpowiednio wtyczkę. 2. Spróbować włożyć do innego gniazdka. 3. Skontrolować przerywacz obwodu bezpiecznik (wyłącznik). b) Należy skontrolować czy jest włączony przełącznik Nie dochodzi do czyszczenia podłogi lub dywanu a) Zbiornik na kurz i filtr 1. Opróżnić zbiornik na kurz i wyczyścić lub wymienić filtr. Rada: Podczas odkurza nia delikatnego kurzu zbiornik nie musi wyglądać, że jest pełny, małe cząstki mogą ale obniżyć moc ssania ograniczając przepływ powietrza przez filtr b) Szczotka obrotowa 2. Skontrolować instalację zbiornika w odkurzaczu. 1. Usunąć włosy i włókna z szczotki i zbiornika. 2. Wymienić szczotkę, jeżeli jest zużyta. PL - 17

18 Szczotka obrotowa nie obraca się Jak konserwować szczotkę obrotową? Gwarancja a) Szczotka obrotowa b) Przełącznik a) Przestrzeń szczotki obrotowej b) Pas napędowy szczotki obrotowej 1. Usunąć nieczystości z przestrzeni szczotki. 2. Usunąć włosy i włókna ze szczotki Przełącznik ma trzy pozycje: 0 = wyłączono, I = włączone odkurzanie, IIII = włączono odkurzanie z szczotką obrotową. 1. Usunąć nieczystości z przestrzeni szczotki. 2. Usunąć włosy i włókna ze szczotki. 3. Nie smarować łożysk szczotki obrotowej. Są od producenta nasmarowane smarem działającym przez cały okres używania. b) Zębaty pas napędowy szczotki obrotowej nie wymaga wymiany. Na przez nas sprzedawany produkt udzielamy gwarancję w gwarancji 24 miesięcy do dnia sprze daży. Gwarancja dotyczy usterek i wad, które w ciągu okresu gwarancji powstały w wyniku błędu produkcji lub wadą użytych materiałów. Gwarancja obowiązuje tylko wtedy, jeżeli jest produkt stosowany według instrukcji obsługi i jest podłączony do właściwego napięcia sieciowego. Prawo na gwarancję można zastosować tylko po przedłożeniu karty gwarancji i oryginalnego dokumentu o kupnie produktu (paragon) z typowym oznaczeniem produktu, datą i czytelną pieczątką sklepu. Prawo to można zastosować do sprzedającego, u którego został produkt zakupiony lub w autoryzowanym ośrodku serwisowym. Klient traci prawo na naprawę gwarancyjną lub bezpłatny serwis w wypadku: - interwencji do urządzenia (interwencję do produktu może przeprowadzić tylko autoryzowany serwis). - uszkodzenie urządzenie pod wpływem katastrofy żywiołowej. - jakiekolwiek zmiany w karcie gwarancji są przeprowadzone przez nieuprawnioną osobę. - niewypełnienie karty gwarancji, utraty karty gwarancji. - używanie produktu do innych celów, niż zwykle, zwłaszcza, jeżeli był stosowany do profesjonalnej lub innej czynności. - widoczne uszkodzenie mechaniczne. Gwarancja nie dotyczy zużycia urządzenia nad ramy zwykłego używania. Uszkodzenie wyposażenia (akcesoriów) nie jest automatycznie powodem dla bezpłatnej wymiany kompletnego urządzenia. Nie istotne wychylenia od standardowego wykonania, które nie mają wpływ na funkcję produktu, producent sobie zastrzega. PL - 18

19 Urządzenie to było testowane według wszystkich odpowiednich, obecnie obowiązujących dyrektyw CE, jako jest na przykład elektromagnetyczna kompatybilność i dyrektywa (wytyczna) o niskonapięciowym bezpieczeństwie, i było skonstruowane według najnowszych przepisów bezpieczeństwa. Materiał produktu spełnia najnowsze dyrektywy (wytyczne) Unii Europejskiej. Po upływie gwarancji Po upływie okresu gwarancji można za opłatą przeprowadzić naprawy w odpowiednim sklepie lub w autoryzowanym ośrodku serwisowym. Specyfikacja techniczna - Odkurzacz stojący - Szczotka obrotowa - Pojemność pojemnika kurzu 0,5 l - Możliwość użycia jako odkurzacz ręczny - Ssawka szczelinowa - Zasilanie: 230 V ~ 50 Hz - Moc: 1000 W - Głośność.78 db - Wymiary: 25 x 102 x 20 cm Zmiana specyfikacji technicznej zastrzeżona przez producenta. OSTRZEŻENIE: ABY UNIKNĄĆ NIEBEZPIECZEŃSTWA POŻARU LUB PORAŻENIA PRĄDEM ELEKTRYCZNYM, NIE WOLNO WYSTAWIAĆ SPRZĘTU NA DZIAŁANIE DESZCZU BĄDŹ WILGOCI. URZĄDZENIE ODBIORCZE ZAWSZE WYŁĄCZYĆ Z GNIAZDKA, KIEDY NIE JEST UŻYWANE LUB PRZED NAPRAWĄ. W URZĄDZENIU NIE MA ŻADNYCH CZĘŚCI, KTÓRE BY MÓGŁ ODBIORCASAMODZIELNIE NAPRAWIAĆ. NAPRAWĘ SPRZĘTU NALEŻY ZLECIĆ ODPOWIEDNIO PRZYGOTOWANEMU SERWISU AUTORYZACYJNEMU. URZĄDZENIE ZNAJDUJE SIĘ POD NIEBEZPIECZNYM NAPIĘCIEM. Informacje o ochronie środowiska naturalnego Wykonaliśmy to najlepsze, aby obniżyć ilość opakowań i stwierdziliśmy ich łatwe rozdzielenie na 3 materiały: tektura, masa papierowa i rozciągnięty polietylen. Urządzenie to zawiera materiały, które mogą być po demontażu utylizowane wyspecjalizowaną spółką. Prosimy, aby Państwo dotrzymywali miejscowe przepisy dotyczące obchodzenia się z papierami pakowymi, wyładowanymi bateriami i starymi urządzeniami. Likwidacja starego elektrycznego i elektronicznego urządzenia Ten symbol znajdujący się na produkcie, jego wyposażeniu lub opakowaniu oznacza, że z produktem nie można obchodzić jak z odpadami domowymi. Prosimy, aby Państwo przewieźli ten produkt na odpowiednie miejsce zbiorcze, gdzie zostanie przeprowadzona utylizacja tego właśnie elektrycznego i elektronicznego urządzenia. W Unii Europejskiej i w dalszych ziemiach europejskich istnieją miejsca zbiorcze dla zużytych elektrycznych i elektronicznych urządzeń. Przez to, że Państwo zapewnią właściwą likwidację produktu, można zapobiec możliwym negatywnym skutkom dla środowiska naturalnego i ludzkiego zdrowia, które w przeciwnym wypadku mogą okazać się jako skutek niewłaściwej manipulacji z tym produktem. Utylizacja materiałów pomaga chronić źródła naturalne. Z tego powodu, prosimy, aby nie wyrzucać stare elektryczne i elektroniczne urządzenia do odpadów domowych. Aby uzyskać więcej informacji o sposobach utylizacji starych urządzeń, należy skontaktować się z władzami lokalnymi, przedsiębiorstwem zajmującym się utylizacją odpadów lub sklepem, w którym został produkt kupiony. Firma HP Tronic Ústí nad Labem sp. z.o.o. jest rejestrowana przy spółce Elektrowin s.a. pod numerem 05065/06-ECZ. Firma Proton SK, s.a. jest rejestrowana przy spółce Envidom pod numerem EZ PL - 19 PL

20 Dear customer, thank you for purchasing our product. Please read the operating instructions carefully before putting the appliance into operation and keep the instructions including the warranty, the receipt and, if possible, the box with the internal packing. General Safety Instructions The appliance is designed exclusively for private use and for the envisaged purpose. This appliance is not fit for commercial use. Do not use it outdoors (except if it is designed to be used outdoors). Keep it away from sources of heat, direct sunlight, humidity (never dip it into any liquid) and sharp edges. Do not use the appliance with wet hands. If the appliance is humid or wet, unplug it immediately. Do not put it in water. When cleaning or putting it away, switch off the appliance and always pull out the plug from the socket (pull on the plug, not the cable) if the appliance is not being used and remove the attached accessories. Do not operate the machine without supervision. If you should leave the workplace, always switch the machine off or remove the plug from the socket (pull the plug itself, not the lead). To protect children from the dangers posed by electrical appliances, make sure that the cable is hanging low and that children do not have access to the appliance. Check the appliance and the cable for damage on a regular basis. Do not use the appliance if it is damaged. Do not try to repair the appliance on your own. Always contact an authorized technician. To avoid the exposure to danger, always have a faulty cable be replaced only by the manufacturer, by our customer service or by a qualified person and with a cable of the same type. Pay careful attention to the following Special Safety Instructions for this unit. Special safety instructions for this unit To reduce the risk of electric shock, don t use outdoors or on wet surface. Unplug the Vacuum when doing the floor brush maintenance or cleaning. Failure of this notice may cause electric shock or the brush may rotate suddenly. This unit is designed to operate on 230V~ current only. Connecting to other power sources may damage the unit. When rewinding the cord, hold the Vacuum cleaner tightly to avoid the Vacuum dropping off to the ground and causing damage. Never use the appliance with a damaged cord, plug or after the appliance has malfunctioned or been damaged in any way or dropped in water. Do not run the Vacuum over the cord. Do not put the vacuum cleaner near the hot places. Do not leave the vacuum cleaner unattended when it is plugged in. Always turn off and unplug the Vacuum cleaner when it is not in use or in maintenance. The vacuum cleaner is not a toy. Do not allow children to operate the Vacuum cleaner or use as a toy. Close attention is necessary when used by or near children. Do not handle the vacuum cleaner or plug with wet hand. Do not put any object into the openings. Do not use with any openings blocked. Keep opening free of dust, hair, lint and anything that may reduce airflow. Keep hair, loose clothing, fingers and all parts of body away from openings and moving parts. Do not use without filter in place. Wash the filter after vacuuming the floor or small dust particles. Otherwise the small dust may block the filter and then reduce the airflow and suction power. Failure to follow this instructionmay damage the vacuum cleaner permanently. Do not use the vacuum cleaner to pick up hard or sharp objects such as small toys, pins, nails or coins. It may cause vacuum or filter damage. EN - 20

21 Do not use in the presence of explosive liquids or vapors. Do not pick up anything that is burning, such as cigarettes, matches, hot ashes. Pay extra attention when cleaning stairs. Put the vacuum cleaner on the floor not on the chair or table. Description of the controls 1. Handle 2. Front cover 3. Hand vac lock button 4. Tube extension button 5. Wheel 6. Rolling-brush cover 7. Hand-held vacuum 8. Vacuum body EN 1. Motor cover 1. Motor cover 2. Dust cup 3. Filter 4. Power switch 5. Dust cup button Accessories: Crevice nozzle Instructions for Use 1. Check whether the dust bag is in proper place. 2. How to connect or disconnect the hand-held vacuum to the vacuum body? Press the hand vac lock button and pull the body out. When assembling the part into the body, align the suction mouth and then push it inside, it should fit well. 3. How to assemble the crevice nozzle into the hand vac body? Hold the crevice nozzle, put the big end into the suction mouth, push it and make sure it fits tightly. EN - 21

22 4. How to use the telescopic aluminum tube? Press down the tube extension button and pull up the handle, then release the button. In this way, the tube will be pulled out from the machine. Press down the button and push down the handle, then release the button. In this way, the tube will be hided inside of the machine. 5. Turn ON/OFF the vacuum cleaner. Push the power switch to turn on /off the vacuum cleaner. Switch has three positions: 0 = OFF I = suction IIII = suction with rolling-brush. 6. Please use the nozzle and the brush roll at following condition: - Before vacuum the floor with floor brush, turn on the power switch, then the rolling-brush will rotate. - To use the hand vac to clean the floor, take out the hand-held vacuum from the upright body and assemble the nozzle. Brush roll Crevice nozzle Suitable for floor or carpet cleaning Suitable for small area or crevice cleaning.(such as wall corners) Suitable for uneven surfaces or soft surfaces. (such as sofas, curtainsc) Cleaning and Maintenance 1. Clean or replace dust bag When the dust bag is full and the suction hole is blocked, shake and brush the dust and dirt from fitter, empty the dust bag and clean it or replace the dust bag. If desired, launder filter by hand in warm water using mild detergent. Note: Air dry thoroughly before returning to use. Press the dust cup button out the dust filter, empty the dust and reload the dust cup. To put filter on filter frame, pull and stretch the elastic edge of filter up and over the rim on the filter frame. Note: If filter is not properly installed, dirt and dust will go past the filter and this can damage the motor. EN - 22

23 2. Clean the ventilation filter Keep the ventilation holes free of objects and keep it unblocked. Keep the filter dry before reinstalling it into the vacuum. Wet filter may cause the vacuum cleaner to become damaged or cause personal injury! 3. Clean brush roll The brush roll turns to sweep and comb the carpet nap. Keep the brush roll free from hair and threads so it will continue cleaning. Note: Turn off the power and unplug the cord before doing the daily maintenance. Troubleshooting Problem Possible Cause Solution Motor will not start a) Electric plug a) 1. Push plug securely into outlet. 2. Try another outlet. 3. Check circuit breaker (fuse). EN Does not clean the carpet or floor Brush roll is not rolling. How to maintain brush roll? b) Check power switch a) Dust cup and filter b) Brush Roll a) Brush Roll b) Power Switch a) Brush-Roll Area b) Brush-Roll Belt EN - 23 b) Make sure power switch is on. a) 1. Empty the dust cup and clean or replace the filter. Hint: If pick up fine dust, the dust cup may not look full but a fine substance tends to reduce suction when it blocks the airflow through the filter. 2. Be sure dust cup is pro perly installed in Hand Vac. b) Clean hair and thread from bristles and end cap area. Replace brush-roll is bristles are worn. b) Switch has three positions: 0=OFF, I=suction IIII=suction with rolling-brush. a) 1. Remove and clean debris from brush roll area. 2. Clean hair and threads from brush-roll 3. Do not attempt to lubricate the bearings in the brush roll. They are permanently lubricated at the factory. b) The brush-roll belt is a cogged design that should not require replacement.

24 Guarantee The device supplied by our Company is covered by a 24 month guarantee starting on the date of purchase (receipt). During the life of the guarantee any fault of the device or its accessories ascribable to material or manufacturing defects will be eliminated free of charge by repairing or, at our discretion, by replacing it. Proof of the guarantee is provided by the proof of purchase. Without proof of purchase no free replacement or repair will be carried out. If you wish to make a claim under the guarantee please return the entire machine in the original packaging to your dealer together with the receipt. The guarantee lapses: - in case of unauthorized tampering - destroyed unit by natural disaster - any changes in guarantee list by unauthorized person - empty guarantee list or damage this list - using this machine for other purpose that usual, especially for professional or other commercial use - with apparent mechanic defects The guarantee does not apply on goods damaged due to unusual usage. The damage of accessories is not an automatic reason for replacing the entire device free of charge. This device has been tested according to all relevant current CE guidelines, such as electromagnetic compatibility and low voltage directives, and has been constructed in accordance with the latest safety regulations. After the expiry of the guarantee After the expiry of the guarantee repairs can be carried by the competent dealer or repair by the authorized service. EN - 24

25 Technical specifications EN - Upright vacuum cleaner - Rolling-brush - Capacity of the dust cup 0,5 l - Crevice nozzle - Power supply: 230 V ~ 50 Hz - Power drain: 1000 W - Noise level:.78 db - Size: 25 x 102 x 20 cm We reserve the right to change technical specifications. WARNING: Do not use this product near water, in wet areas to avoid fire or injury of electric current. Always turn off the product when you don t use it or before a revision. There aren t any parts in this appliance which are reparable by consumer. Always appeal to a qualified authorized service. The product is under a dangerous tention. Liquidation of old electrical and electronic devices This symbol appearing on the product, on the product accessories or on the product packing means that the product must not be disposed as household waste. Please transport the product to the respective collection point where the electric and electronic device will be recycled. Collection points for the used electric and electronic devices exist in the European Union and also in other European countries. By proper liquidation of the product you can prevent possible negative impacts on environment and human health, which might otherwise occur as a consequence of improper manipulation with the product. Recycling of materials contributes to protection of natural resources. Therefore please do not throw the old electric and electronic devices in the household wastes. For more detailed information please contact your local authority, any service company liquidating household waste or the store where you have bought the product. HP Tronic Ústí nad Labem s.r.o. is registered by Elektrovin a.s. under number 05065/06-ECZ. Proton SK, a.s. is registered by Envidom under number EZ EN - 25

26 Poznámky / Notatky / Notes :

27 Poznámky / Notatky / Notes :

28 Seoul, Korea
