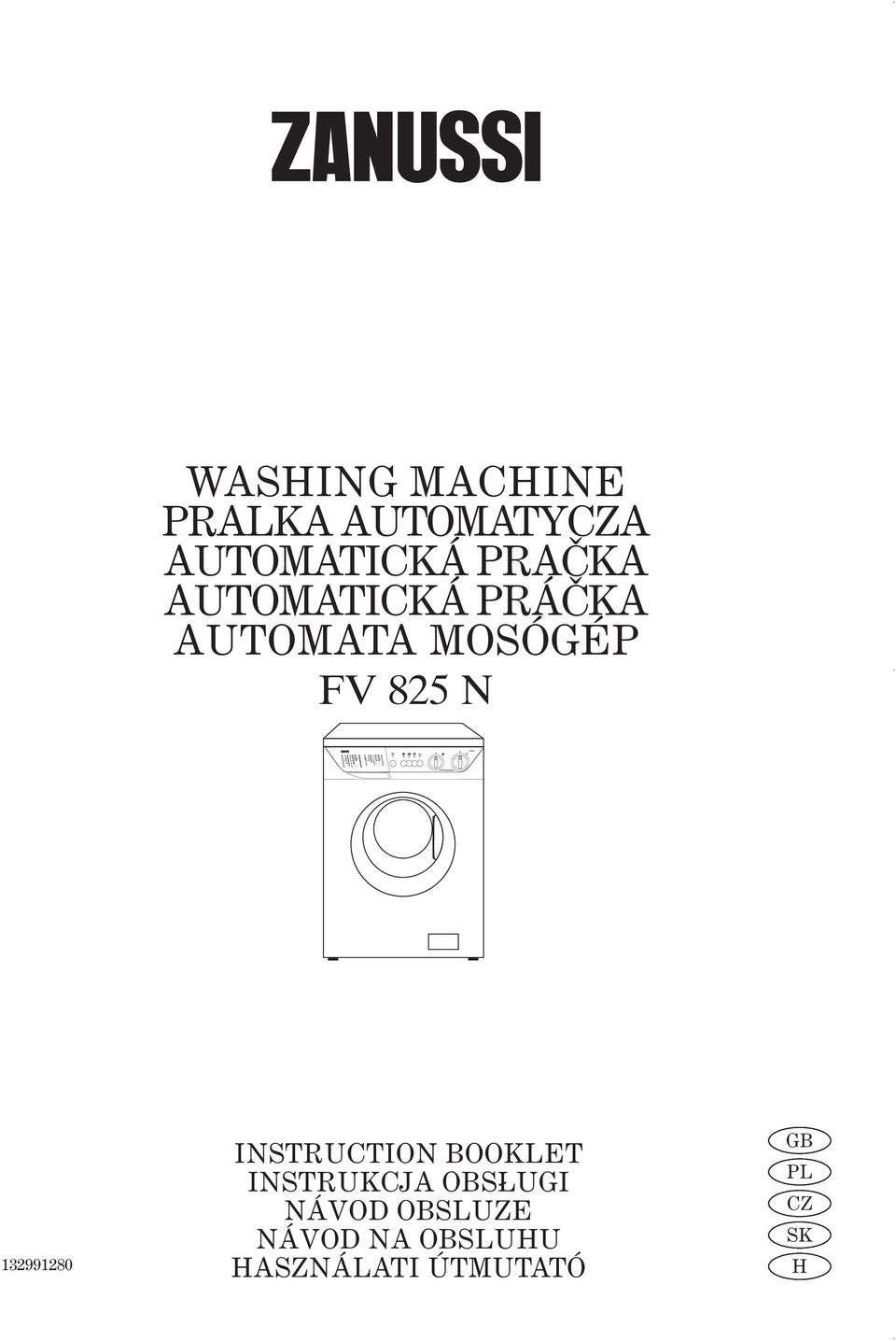

1 WASHING MACHINE PRALKA AUTOMATYCZA AUTOMATICKÁ PRACKA AUTOMATICKÁ PRÁCKA AUTOMATA MOSÓGÉP FV 825 N INSTRUCTION BOOKLET INSTRUKCJA OBSLUGI NÁVOD OBSLUZE NÁVOD NA OBSLUHU HASZNÁLATI ÚTMUTATÓ GB PL CZ SK H

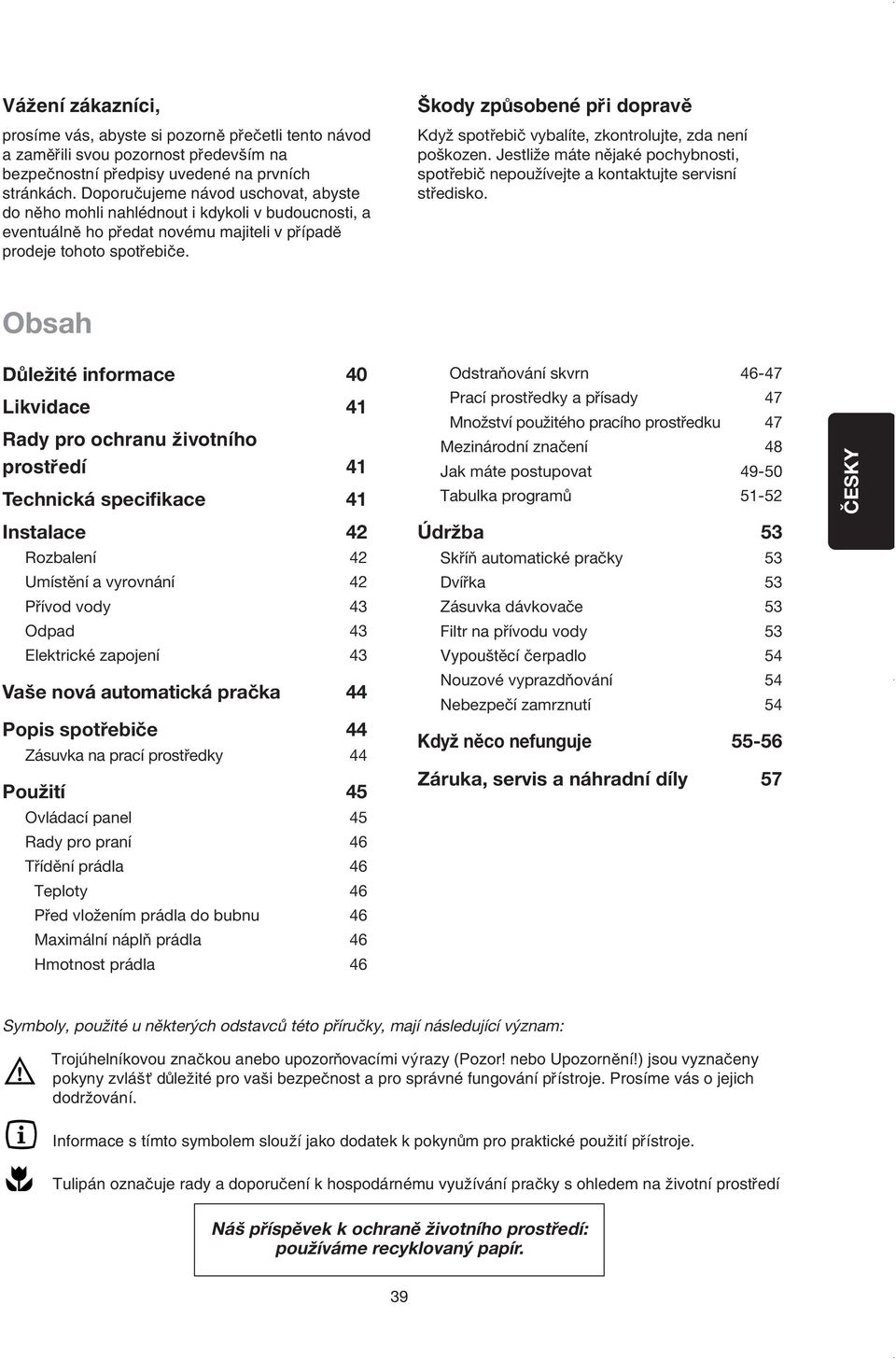

2 Vázení zákazníci, prosíme vás, abyste si pozorn precetli tento návod a zam rili svou pozornost predevsím na bezpecnostní predpisy uvedené na prvních stránkách. Doporucujeme návod uschovat, abyste do n ho mohli nahlédnout i kdykoli v budoucnosti, a eventuáln ho predat novému majiteli v prípad prodeje tohoto spotrebice. Skody zp sobené pri doprav Když spotřebič vybalíte, zkontrolujte, zda není poškozen. Jestliže máte nějaké pochybnosti, spotřebič nepoužívejte a kontaktujte servisní středisko. Obsah Důležité informace 40 Likvidace 41 Rady pro ochranu zivotního prostredí 41 Technická specifikace 41 Instalace 42 Rozbalení 42 Umístění a vyrovnání 42 Přívod vody 43 Odpad 43 Elektrické zapojení 43 Vase nová automatická pračka 44 Popis spotřebiče 44 Zásuvka na prací prostředky 44 Použití 45 Ovládací panel 45 Rady pro praní 46 Třídění prádla 46 Teploty 46 Před vložením prádla do bubnu 46 Maximální náplň prádla 46 Hmotnost prádla 46 Odstraňování skvrn Prací prostředky a přísady 47 Množství použitého pracího prostředku 47 Mezinárodní značení 48 Jak máte postupovat Tabulka programů Údržba 53 Skříň automatické pračky 53 Dvířka 53 Zásuvka dávkovače 53 Filtr na přívodu vody 53 Vypouštěcí čerpadlo 54 Nouzové vyprazdňování 54 Nebezpečí zamrznutí 54 Když něco nefunguje Záruka, servis a náhradní díly 57 ČESKY Symboly, použité u některých odstavců této příručky, mají následující význam: Trojúhelníkovou znackou anebo upozorñovacími vyrazy (Pozor! nebo Upozorn ní!) jsou vyznaceny pokyny zvlást d lezité pro vasi bezpecnost a pro správné fungování prístroje. Prosíme vás o jejich dodrzování. Informace s tímto symbolem slouzí jako dodatek k pokyn m pro praktické pouzití prístroje. Tulipán oznacuje rady a doporucení k hospodárnému vyuzívání pracky s ohledem na zivotní prostredí Náš příspěvek k ochraně životního prostředí: používáme recyklovaný papír. 39

3 Důležité informace Prosíme vás, abyste si pozorn precetli tento návod a zam rili svou pozornost predevsím na bezpecnostní predpisy uvedené na prvních stránkách. Doporucujeme návod uschovat, abyste do n ho mohli nahlédnout i kdykoli v budoucnosti, a eventuáln ho predat novému majiteli v prípad prodeje tohoto spotrebice. Následující upozornění poskytujeme v zájmu celkové bezpečnosti. Před instalací spotřebiče a jeho používáním si je musíte pečlivě přečíst. Instalace Když spotřebič vybalíte, zkontrolujte, zda není poškozen. Jestliže máte nějaké pochybnosti, spotřebič nepoužívejte a kontaktujte servisní středisko. Všechen vnitřní obalový materiál se před používáním spotřebiče musí odstranit. Kdybyste neodstranili všechny ochranné přepravní prvky, nebo je odstranili jen zčásti, mohlo by dojít k vážnému poškození spotřebiče i nejbližšího zařízení. Viz příslušný odstavec této příručky. Elektrické připojení spotřebiče a práce související s jeho instalací musí provádět kvalifikovaný elektrikář. Jakékoli instalatérské práce, které jsou nutné k instalaci tohoto spotřebiče, musí provádět kvalifikovaný instalatér. Když je instalace spotřebiče ukončena, překontrolujte, zda spotřebič nestojí na elektrickém přívodním kabelu. Jestliže pračka stojí na podlaze pokryté kobercem, přesvědčte se, že vzduch může v prostoru pod pračkou, vymezeném nastavitelnými nožkami, volně proudit. Používejte jen doporučená množství přísad na ošetření tkaniny. Nadměrné dávkování by mohlo prádlo poškodit. Mezi praním nechte dveře spotřebiče mírně pootevřené, aby se šetřilo dveřní těsnění a nedocházelo ke vzniku nepříjemného zápachu. Vždy před otevřením spotřebiče přes průzor ve dvířkách zkontrolujte, že je voda vypuštěná. Jestliže tam je voda, vypus te ji podle návodu k obsluze. Po použití spotřebič vždy odpojte ze zásuvky a uzavřete vodovodní ventil. Bezpečnost obecně Opravy prístroje sm jí byt vykonány pouze kvalifikovanym personálem. Nesprávné opravy mohou zp sobit znacné nebezpecí. S opravami se obratte na technicky servis ZANUSSI. Nikdy nevytahujte zástrcku ze zásuvky tahem za kabel, ale tahem za zástrcku samu. V průběhu programů s vysokou teplotou se dvířka ohřejí na vysokou teplotu. Nedotýkejte se jich. V průběhu programů s vysokou teplotou se dvířka ohřejí na vysokou teplotu. Nedotýkejte se jich. Použití Tento spotřebič je určen pro použití v domácnosti. Nesmí se používat pro jiné účely než pro ty, pro které byl vyroben. Perte jen prádlo, určené pro praní v automatické pračce. Dodržujte přesně pokyny výrobce prádla na nášivce. Spotřebič nepřetěžujte. Vždy dodržujte pokyny návodu k obsluze. Před praním se přesvědčte, že všechny kapsy jsou prázdné. Předměty jako jsou mince, zavírací špendlíky, špendlíky a šrouby mohou způsobit rozsáhlé škody. V automatické pračce neperte oděvy, které jsou nasyceny ropnými produkty, metylalkoholem, trichlorem atd. Jestliže se pro čištění skvrn takové tekutiny před praním použily, před vložením do pračky počkejte, až se z tkaniny úplně vypaří. Malé kusy jako ponožky, pásky atd. vkládejte do pračky v polštářových povlacích nebo k tomu určených pracích sáčcích, aby nedocházelo k zachycení mezi otočným a pevným bubnem. Bezpecnost d tí D ti neznají nebezpecí spojená s elektrickymi spotrebici. B hem fungování prístroje je nutno d ti hlídat a nenechat je hrát se spotrebicem - mohlo by se stát, ze se do pracky zavrou. Cásti obalu (fólie, polystyren) mohou byt pro d ti nebezpecné. Nebezpecí udusení! Drzte je proto z dosahu d tí. Prací prostredky uchovávejte na bezpecném míst mimo dosah d tí. Zajist te, aby se d ti ani malá domácí zvírata nedostaly do bubnu pracky. V prípad vyrazení prístroje do odpadu vytáhn te zástrcku z el. sít, odrízn te prívodní kabel a kabel i se zástrckou vyhodte. Poskodte zavírací mechanismus dvírek, aby se hrající si d ti nemohly v pracce zavrít a z stat v ní uv zn né. 40

4 Likvidace Obalové materiály Materiály oznacené symbolem jsou recyklovatelné. >PE<=polyethylen >PS<=polystyren >PP<=polypropylen K jejich druhotnému vyuzití musí byt tyto materiály vhozeny do príslusnych kontejner. Prístroj Pri vyrazení vaseho starého prístroje pouzijte jen autorizované skládky. Pomozte nám udrzet vase m sto cisté! Rady pro ochranu zivotního prostredí Abyste usetrili vodu i energii a prisp li k ochran zivotního prostredí, doporucujeme dodrzet následující rady: B zn zaspin né prádlo m zete prát bez predpírky; usetríte tak prací prostredek, vodu i cas (a nebudete zbytecn zat zovat zivotní prostredí!). Pracka pracuje hospodárn, pokud dodrzíte maximální uvedená mnozství prádla, ale nepret zujte buben. Vhodnymi cistici m zete pred praním odstranit skvrny a zaspin ná místa. Pak budete moci vykonat prací cyklus pri nizsí teplot. Prací prostředky dávkujte podle tvrdosti vody, množství praného prádla a stupně zašpinění. ČESKY Technická specifikace ROZMĚRY Výška 85 cm Šířka 60 cm Hloubka 44 cm NAPÁJECÍ NAPĚTÍ A FREKVENCE MAX. INSTALOVANÝ VÝKON JIŠTĚNÍ V/50Hz 2200 W 10 A TLAK VODY Minimální 050 kpa, 0,5 bar Maximální 800 kpa, 8 bar JMENOVITÁ NÁPLŇ Bavlna 4,0 kg Syntetické tkaniny 1,5 kg Vlna 1,0 kg OTÁČKY PŘI ODSTŘEĎOVÁNÍ 800 ot./min. Hlucnost: Máchání 62 db(a) Odstredování 71 db(a) Tento spotřebič odpovídá následujícím předpisům EEC: 73/23/EEC z Předpis ohledně nízkého napětí. 89/336/EEC ze Předpis o elektromagnetické kompatibilitě. 41

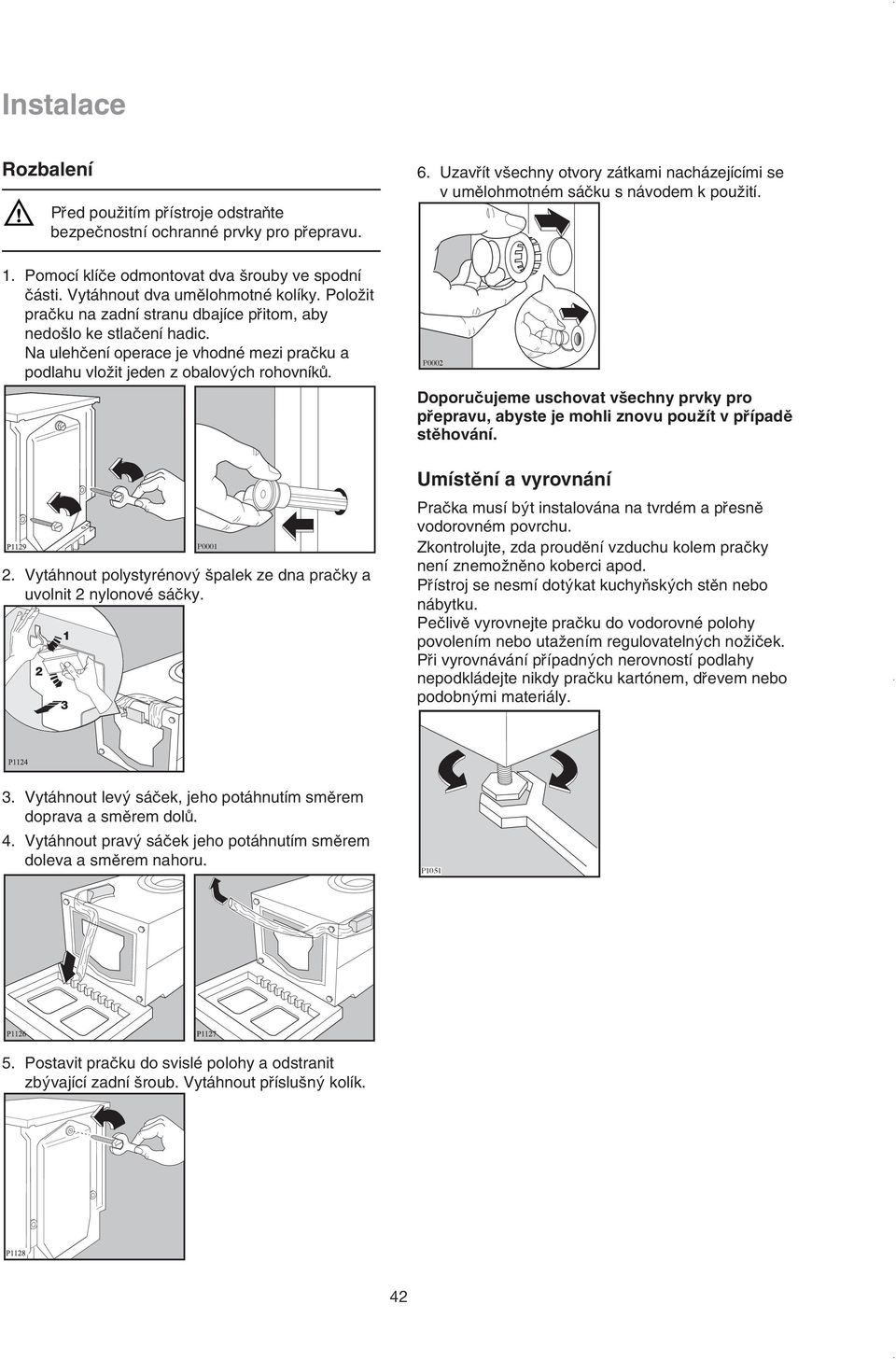

5 Instalace Rozbalení Pred pouzitím prístroje odstrañte bezpecnostní ochranné prvky pro prepravu. 1. Pomocí klíce odmontovat dva srouby ve spodní cásti. Vytáhnout dva um lohmotné kolíky. Polozit pracku na zadní stranu dbajíce pritom, aby nedoslo ke stlacení hadic. Na ulehcení operace je vhodné mezi pracku a podlahu vlozit jeden z obalovych rohovník. P Vytáhnout polystyrénovy spalek ze dna pracky a uvolnit 2 nylonové sácky. 6. Uzavrít vsechny otvory zátkami nacházejícími se v um lohmotném sácku s návodem k pouzití. P0002 Doporucujeme uschovat vsechny prvky pro prepravu, abyste je mohli znovu pouzít v prípad st hování. Umíst ní a vyrovnání Pracka musí byt instalována na tvrdém a presn vodorovném povrchu. Zkontrolujte, zda proud ní vzduchu kolem pracky není znemozn no koberci apod. Prístroj se nesmí dotykat kuchyňskych st n nebo nábytku. Pecliv vyrovnejte pracku do vodorovné polohy povolením nebo utazením regulovatelnych nozicek. Pri vyrovnávání prípadnych nerovností podlahy nepodkládejte nikdy pracku kartónem, drevem nebo podobnymi materiály. 3. Vytáhnout levy sácek, jeho potáhnutím sm rem doprava a sm rem dol. 4. Vytáhnout pravy sácek jeho potáhnutím sm rem doleva a sm rem nahoru. P Postavit pracku do svislé polohy a odstranit zbyvající zadní sroub. Vytáhnout príslusny kolík. 42

6 Prívod vody Pripojte prívodní hadici na kohoutek studené vody se závitem 3/4. Pro pripojení spotrebice na vodní sít pouzijte hadici dodanou spolecne se spotrebicem. Nepouzívejte na tento úcel staré hadice, které uz byly v minulosti pouzité. Konec prívodní hadice na stran pracky se m ze obrátit kterymkoli sm rem. Lehce povolte upevñovací objímku, otocte konec hadice, pak objímku zase utáhn te a zkontrolujte, zda ze spoje neuniká voda. Odbockou v odpadu umyvadla. Tato odbocka se musí nacházet nad sifonem tak, aby zahnutá cást hadice byla vzdálená minimáln 60 cm od podlahy. Do odpadního potrubí které se nachází ve vysce minimáln 60 a maximáln 90 cm od podlahy. Konec vypoust cí hadice musí byt v trany, tj. vnitrní pr m r odpadního potrubí musí byt sirsí nez vn jsí pr m r vypoust cí hadice. Vypoust cí hadice nesmí byt nikde preskrcená ani zalomená. Vypoust cí hadice se m ze prodlouzit, ale nesmí byt delsí nez 400 cm. V prípad nastavení musí vnitrní pr m r nastavené hadice byt stejny jako vnitrní pr m r p vodní hadice. Ke spojení obou kus pouzijte vhodnou spojku. ČESKY P1088 P0021 Prívodní hadici nelze nastavovat. Je-li prílis krátká a nem zete-li premístit kohoutek, musíte koupit hadici delsí, takovou, která je pouzitelná pro tento úcel. UPOZORNÈNÍ! Je-li potrubí, na které pripájíte spotrebic nové anebo uz delsí dobu nepouzívané, nechte vodu pred pripojením prívodní hadice nejakou dobu odtéct. Tímto zp sobem se vyplaví prípadné usazeniny písku a rezu v potrubí. Odpad Vypoust cí hadici m zete umístit tremi r znymi zp soby: Zaháknout za okraj umyvadla s pomocí um lohmotného kolena dodávaného s prackou. D lezité je, aby s rychlostí, jaké vytékající voda nabyde pri vypoust ní, se nemohlo koleno se zahnutou cástí hadice vysmeknout z umyvadla. Upevn te ho proto sň rkou ke kohoutku nebo k hácku na zdi; sň rku provlecte okem na ohybu kolena. P1118 UPOZORNÈNÍ! Aby byl zabezpeceny správny chod spotrebice, musí byt vypoust cí hadice zav sena na speciální podp re, která je umíst na na zadní stran spotrebice. Elektrické zapojení Prístroj m ze fungovat pri V a 50 Hz. Ov rte si, ze vás domácí elektricky rozvod unese maximální zatízení pracky (2,25 kw) plus prípadné jiné soucasn zapnuté domácí elektrospotrebice. Pracku zapojte na zásuvku s uzemn ním. Vyrobce se zríká jakékoli zodpov dnosti za skody nebo poran ní způsobená nedodrzením vyse uvedeného bezpecnostního predpisu. Kdybyste potrebovali vym nit prívodní kabel, vym na musí byt provedena nasím technickym servisem. D lezité: Prívodní kabel musí z stat prístupny i po instalaci prístroje. P

7 Vaše nová automatická pračka Tato nová automatická pračka splňuje všechny požadavky na moderní praní prádla se sníženou spotřebou vody, energie a pracích prostředků. Volič teploty vám dává možnost volby vhodné teploty praní vašeho prádla podle osobní potřeby. Automatické ochlazování prací vody z 95 C na 60 C před vypouštěním zabrání deformaci plastových trubek ve vašem domovním odpadovém systému, které by jinak vysoká teplota vypouštěné vody způsobila. Soucasn se snízí teplotní sok tkanin, cím se omezí krcení prádla. Kontrolní systém vyvázenosti: jistá poloha a tichy chod prístroje. Speciální ob hovy systém praní umozñuje maximální vyuzití pracího prostredku b hem pracího cyklu, snízení spotreby vody a zároveñ i snízení spotreby elektrické energie. Popis spotrebice 1 Zásuvka dávkovace pracích prostredk 2 Seznam program 3 Ovládací panel 4 Dvírka 5 Vypoust cí cerpadlo 6 Nastavitelné nozky Zásuvka dávkovače pracích prostředků Předpírka Hlavní praní Avivážní prostředek C

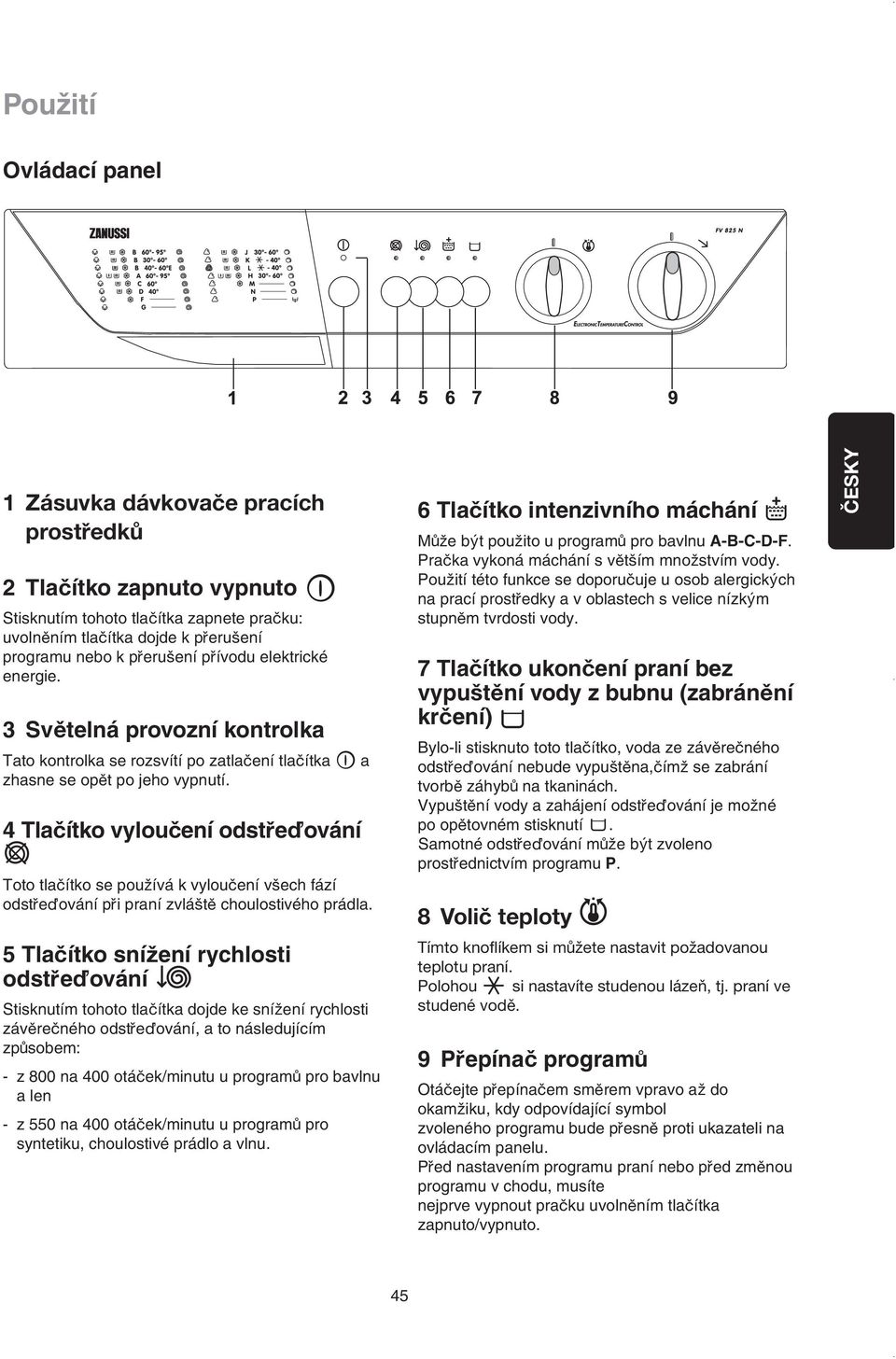

8 Použití Ovládací panel 1 Zásuvka dávkovače pracích prostředků 2 Tlacítko zapnuto vypnuto Stisknutím tohoto tlacítka zapnete pracku: uvoln ním tlacítka dojde k prerusení programu nebo k prerusení prívodu elektrické energie. 3 Sv telná provozní kontrolka Tato kontrolka se rozsvítí po zatlacení tlacítka zhasne se op t po jeho vypnutí. 4 Tlacítko vyloucení odstredování Toto tlacítko se pouzívá k vyloucení vsech fází odstredování pri praní zvlást choulostivého prádla. 5 Tlacítko snízení rychlosti odstredování Stisknutím tohoto tlacítka dojde ke snízení rychlosti záv recného odstredování, a to následujícím zp sobem: - z 800 na 400 otácek/minutu u program pro bavlnu a len - z 550 na 400 otácek/minutu u program pro syntetiku, choulostivé prádlo a vlnu. a 6 Tlacítko intenzivního máchání M ze byt pouzito u program pro bavlnu A-B-C-D-F. Pracka vykoná máchání s v tsím mnozstvím vody. Pouzití této funkce se doporucuje u osob alergickych na prací prostredky a v oblastech s velice nízkym stupn m tvrdosti vody. 7 Tlacítko ukoncení praní bez vypust ní vody z bubnu (zabrán ní krcení) Bylo-li stisknuto toto tlacítko, voda ze záv recného odstredování nebude vypust na,címz se zabrání tvorb záhyb na tkaninách. Vypust ní vody a zahájení odstredování je mozné po op tovném stisknutí. Samotné odstredování m ze byt zvoleno prostrednictvím programu P. 8Volič teploty Tímto knoflíkem si můžete nastavit požadovanou teplotu praní. Polohou si nastavíte studenou lázeň, tj. praní ve studené vodě. 9Prepínac program Otácejte prepínacem sm rem vpravo az do okamziku, kdy odpovídající symbol zvoleného programu bude presn proti ukazateli na ovládacím panelu. Pred nastavením programu praní nebo pred zm nou programu v chodu, musíte nejprve vypnout pracku uvoln ním tlacítka zapnuto/vypnuto. ČESKY 45

9 Rady pro praní Třídění prádla Sledujte symboly s kódy pro praní na každé visačce oděvu a dodržujte pokyny výrobce pro praní. Prádlo tři te podle druhu prádla následovně: bílé, barevné, syntetika, jemné prádlo, vlna. Teploty pro normálně zašpiněné bílé bavlněné a lněné prádlo (např. utěrky, ručníky, ubrusy, prostěradla atd.). pro normálně zašpiněné, barevně stálé oděvy (např. košile, noční prádlo, pyžama, atd.) ze lněných, bavlněných nebo syntetických tkanin a pro lehce zašpiněné bílé bavlněné prádlo (např. spodní prádlo). (studená lázeň) pro choulostivé kusy (např. sí ové záclony), smíšené tkaniny včetně syntetiky a vlny s označením čistá nová vlna pro praní v pračce, nesrážlivá Před vložením prádla do bubnu Nikdy neperte bílé a barevné prádlo společně. Bílé prádlo by při takovém praní ztratilo svoji bělost. Nové barevné prádlo by mohlo pustit barvu a proto by se poprvé mělo prát samostatně. Ujistěte se, že v prádle nezůstaly žádné kovové předměty (např. sponky do vlasů, špendlíky zavírací i obyčejné a pod.) Zapněte knoflíky polštářů, zatáhněte zipy, zapněte háčky a patenty. Utáhněte všechny pásky nebo dlouhé pásy. Před praním odstraňte silné skvrny. Zejména obzvláště znečištěná místa vyčistěte speciálním čistidlem nebo čisticí pastou. Se záclonami zacházejte se zvláštní péčí. Odstraňte háčky, nebo je upevněte do nějakého pytlíku nebo sí ky. Maximální náplň prádla Doporučené náplně jsou vyznačeny na kartách programů. Všeobecně platí tyto zásady: bavlna, len: plný buben, ale prádlo nepěchovat syntetika: buben plný do poloviny choulostivé prádlo a vlna: buben plný ne více jak z jedné třetiny. Praní s maximální náplní prádla v bubnu umožňuje nejefektivnější využití vody a energie. U silně zašpiněného prádla náplň snižte. Hmotnost prádla Dále uvedené hodnoty jsou jen orientační: koupací pláš 1200 g ubrousek 100 g povlak prošívané přikrývky 700 g prostěradlo 500 g povlak polštáře 200 g ubrus 250 g vytírací ručník 200 g utěrka 100 g noční prádlo 200 g dámské kalhotky 100 g pánská pracovní košile 600 g pánská košile 200 g pánské pyžamo 500 g blůza 100 g pánské spodky 100 g Odstraňování skvrn Silně zažrané skvrny se nedají odstranit jen vodou a pracím prostředkem. Doporučuje se proto odstraňovat je před praním. Krev: Čerstvé skvrny odstraňujte studenou vodou. Zaschlé skvrny nechte přes noc namočené ve vodě se speciálním pracím přípravkem a pak je odstraňujte ručně vodou a mýdlem. Olejové barvy: Navlhčete benzinovým čističem skvrn, položte kus na měkkou látku a skvrnu vytřete. Postup několikrát opakujte. Zaschlé olejové skvrny: Navlhčete terpentýnem a položte kus na měkkou látku. Skvrnu vytírejte ručně pomocí klůcku bavlněné látky. Rez: Použijte kyselinu š avelovou, rozpuštěnou v horké vodě, nebo studený odstraňovač rzi. U starých rzivých skvrn si počínejte opatrně, protože celulózová struktura bude již poškozená a tkanina má tendenci k děravění. Plísňové skvrny: Ošetřete je bělicím prostředkem a řádně vymáchejte (jen bílé a stálobarevné prádlo). Tráva: Lehce namydlete a ošetřete bělicím prostředkem (jen bílé a stálobarevné prádlo). Skvrny od kuličkového pera a lepidel: Navlhčete acetonem (*), položte kus na měkkou látku a skvrnu ručně vytřete. Rtěnka: Navlhčete acetonem jako v předchozím 46

10 případě a pak skvrny ošetřete metylalkoholem. Z bílého prádla zbytky odstraňte pomocí bělicího prostředku. Červené víno: Namočte do vody s pracím prostředkem, vymáchejte a ošetřete kyselinou octovou nebo citronovou a vymáchejte. Zbylé stopy odstraňte pomocí bělicího prostředku. Inkoust: Podle druhu inkoustu navlhčete tkaninu nejprve acetonem (*), pak kyselinou octovou; zbylé stopy na bílém prádle ošetřete bělicím prostředkem a pak řádně vymáchejte. Skvrny od dehtu: Nejprve skvrny ošetřete odstraňovačem skvrn, metylalkoholovým nebo benzinovým, a pak vytřete pastovým čisticím prostředkem. (*) na umělé hedvábí aceton nepoužívejte! Prací prostředky a přísady Dobré výsledky praní závisí také na volbě pracího prostředku a použití správného množství, aby nedocházelo k plýtvání a poškozování životního prostředí. Ačkoli jsou biologicky odbouratelné, prací prostředky obsahují látky, které ve velkých množstvích mohou změnit jemnou rovnováhu existující v přírodě. Volba pracího prostředku bude záviset na druhu tkaniny (choulostivá, vlněná, bavlněná, atd.), barvě, na prací teplotě a stupni zašpinění. V tomto spotřebiči se mohou používat všechny běžně dostupné prací prostředky, určené pro automatické pračky: - práškové prostředky pro všechny druhy tkanin, - práškové prostředky pro choulostivé tkaniny (max. 60 C) a vlnu, - tekuté prostředky, přednostně pro prací programy s nízkou teplotou (max. 60 C) pro všechny druhy tkanin nebo speciální prostředky pouze pro vlnu. Prací prostředek a jakékoli přísady se musí před spuštěním pracího programu dávkovat do příslušného oddílu zásuvky dávkovače. Jestliže použijete koncentrovaný práškový nebo tekutý prací prostředek, musíte zvolit program bez předpírky. Tekutý prací prostředek nadávkujte do zásuvky dávkovače, označeného, těsně před spuštěním programu. Jakékoli avivážní nebo škrobicí přísady se musí nalít do oddílu označeného před spuštěním pracího programu. Dodržujte doporučení výrobce ohledně množství použitého prostředku. Množství použitého pracího prostředku Druh a množství pracího prostředku bude záviset na druhu tkaniny, velikosti náplně, stupni zašpinění a tvrdosti použité vody. Tvrdost vody se označuje tzv. stupni tvrdosti. Informace o tvrdosti vody ve vaší oblasti vám poskytne příslušná vodárenská společnost, nebo úřady místní správy. Dodržujte pokyny výrobce k množství použitého prostředku. Menší množství pracího prostředku používejte tehdy, když: - perete malé množství prádla, - prádlo je lehce zašpiněné, - při praní se tvoří velké množství pěny ČESKY 47

11 MEZINÁRODNÍ ZNAČENÍ PRO OŠETŘOVÁNÍ PRÁDLA Tyto symboly se objevují na visačkách textilu, aby vám pomohly zvolit nejlepší způsob ošetření vašeho prádla. ÚSPORNÉ PRANÍ Max. prací teplota 95 C Max. prací teplota 60 C Max. prací teplota 40 C Max. prací teplota 30 C JEMNÉ PRANÍ Ruční praní Vůbec neprat BĚLENÍ Bělit ve studené vodě Nebělit ŽEHLENÍ Horká žehlička max.200 C Teplá žehlička max.150 C Vlahá žehlička max.110 C Nežehlit A P F SUCHÉ ČIŠTĚNÍ Čištění za sucha ve všech prostředcích Čištění za sucha v perchloru, benzinu, čistém alkoholu, R111 a R113 Čištění za sucha v benzinu, čistém alkoholu a R113 Nečistit za sucha při vysoké teplotě při nízké teplotě SUŠENÍ Rozložené na plocho Na šňůře Na věšáku V bubnové sušičce Nesušit v bubnové sušičce 48

12 Jak máte postupovat Pred prvním praním doporucujeme nalít do prihrádky pro hlavní praní dávkovace pracích prostredk 2 litry vody za úcelem aktivace ventilu EKO, poté nechat prob hnout prací cyklus pro bavlnu pri teplot 60 C a pri prázdné pracce s cílem odstranit zbytky opracování bubnu, nalít do prihrádky pro hlavní praní polovicní dávku pracího prostredku a uvést pracku do cinnosti. 1. Do bubnu vložte náplň prádla Otevřete dvířka. Do bubnu vložte prádlo, jeden kus po druhém, vždy prádlo co nejvíce proklepejte. Zavřete dvířka. 4. Vyberte si pozadovanou volbu Stiskn te tlacítka odpovídající pozadovanym volitelnym funkcím. 5. Zvolte si teplotu Natočte volič teploty na požadovanou teplotu. ČESKY P Odměřte prací prostředek Vytáhněte zásuvku dávkovače až na doraz. Odměrnou nádobkou odměřte množství pracího prostředku podle doporučení výrobce a nasypte ho do oddílu pro hlavní praní. Jestliže chcete použít předpírku, dávkujte prostředek do příslušného oddílu, označeného. 3. Odměřte přísady Jestliže je to třeba, nalejte prostředek pro aviváž tkanin do oddílu označeného, ale nepřekročte značku «MAX» na zásuvce. 6. Zvolte a spustte pozadovany program Otácejte prepínacem program sm rem vpravo na pozadovany program a stiskn te tlacítko zapnuto/vypnuto: provozní kontrolka se rozsvítí a pracka zacne prát. P0080 C0070 C

13 7. Na konci programu Pracka se zastaví automaticky. Jestlize byl zvolen program, koncící bez vypust ní vody z posledního máchání, která z stává v bubnu (tlacítko stisknuto), pred otevrením dvírek vodu vypustte. Budete muset pockat asi 2 minuty, nez se bezpecnostní zámek dvírek uvolní a dvírka bude mozné otevrít. Vypn te pracku stisknutím tlacítka zapnuto/ vypnuto. Vyjměte prádlo z bubnu. Pootočte ručně bubnem, abyste se ujistili, že je buben prázdný a nezůstal v něm žádný zapomenutý kus prádla, který by se při dalším praní poškodil (například by se mohl srazit), nebo by barva pustila na náplň bílého prádla. Uvolněte všechna tlačítka, která byla stisknutá. Uzavřete vodovodní kohoutek a spotřebič odpojte ze zásuvky. Nechte dvířka mírně pootevřená, aby vnitřek mohl větrat. 50

14 Tabulka programů Prací programy pro bavlnu a len Max. náplň: 4 kg Program Teplota Druh tkanin Popis cyklu Volitelné funkce A BÍLÉ PRÁDLO S PREDPÍRKOU, napr. Pracovní od vy, prost radla, povlaky, spodní prádlo, rucníky Predpírka Praní pri C 4 máchání Dlouhé odstredování B BÍLÉ PRÁDLO BEZ PREDPÍRKY, napr. povlaky, prost radla, kosile, spodní prádlo Praní pri C 4 máchání Dlouhé odstredování ČESKY B BAREVNÉ PRÁDLO BEZ PREDPÍRKY, napr. kosile, halenky, froté prádlo, spodní prádlo, prost radla Praní pri C 4 máchání Dlouhé odstredování B E BÍLÉ A BAREVNÉ PRÁDLO, EKO PROGRAM, málo zaspin ná prost radla, ubrusy, rucníky Praní pri C 4 máchání Dlouhé odstredování C 60 BÍLÉ PRÁDLO, KRÁTKY CYKLUS, málo zaspin né kosile, povlaky, prost radla Praní pri 60 C 4 máchání Dlouhé odstredování D 40 BAREVNÉ PRÁDLO, KRÁTKY CYKLUS, málo zaspin né bavln né anebo ln né prádlo Praní pri 40 C 4 máchání Dlouhé odstredování F G Dlouhé odstredování Tento program m ze byt pouzity k máchání rucn praného prádla Speciální odstredování pro bavlnu a len 4 máchání s tekutym prídavnym prípravkem (dle potreby) Dlouhé odstredování Vypoust ní vody a dlouhé odstredování Údaje o spotfiebû uvedené v této tabulce jsou ãistû orientaãní, neboè velmi záleïí i na mnoïství a kvalitû prádla, na teplotû pfiivádûné vody a na teplotû prostfiedí. Údaje se vztahují k nejvy í teplotû kaïdého pracího programu. V souladu s pfiedpisem EEC 92/75 se údaje o spotfiebû uvedené na títku spotfieby vztahují k tomuto programu pfii teplotû B 60 E. 51

15 Tabulka programů Prací programy pro synentické, smísené, jemné Max. náplň: 1,5 kg, vlna 1 kg a vln né materiály Program Teplota Druh tkaniny Popis cyklu Volitelné funkce H SYNTETIKA S P EDPÍRKOU, napfi. spodní prádlo, barevné prádlo, triãka, ko ile Predpírka Praní pri C 3 máchání Krátké odstredování J SYNTETIKA BEZ P EDPÍRKY, napfi. triãka, ko ile, míchané materiály Praní pri C 3 máchání Krátké odstredování K -40 VLNA Zvlá tní program pro odûvy oznaãené etiketou âistá, nová vlna, nekrãivá, pratelná v praãce Hlavní praní (ve studené vod ) 40 C 3 máchání Krátké odstredování L -40 JEMNÉ, napfi. záclony Praní (ve studené vod ) 40 C 3 máchání Krátké odstredování M Máchání Tento program je moïné pouïívat pro máchání ruãnû praného prádla 3 máchání s avivází Krátké odstredování N Krátké odstfieìování Zvlá tní odstfieìování pro syntetické, jemné a vlnûné materiály Vypoust ní vody a krátké odstredování P Vypu tûní vody Na vypou tûní vody po posledním máchání u programû s funkcí proti krãení prádla. Vypoust ní vody Údaje o spotřebě uvedené v této tabulce jsou čistě orientační, neboť velmi záleží i na množství a kvalitě prádla, na teplotě přiváděné vody a na teplotě prostředí. 52

16 Údrzba Skříň automatické pračky Vnější části skříně automatické pračky čistěte teplou vodou s neutrálním, neabrazivním čisticím prostředkem pro domácnost. Pak opláchněte čistou vodou a vytřete jemným hadrem do sucha. Důležité: K čištění skříně nepoužívejte metylalkohol, ředidla a podobné výrobky. Filtr na přívodu vody Jestliže zjistíte, že pračce trvá delší dobu než se naplní, zkontrolujte filtr na přívodu vody, umístěný ve šroubení přívodní hadice, zda není zanesený. Zavřete vodovodní ventil. Odšroubujte z ventilu přívodní hadici. Vyčistěte filtr tvrdým kartáčkem. Našroubujte hadici na ventil. Dvírka Pravideln kontrolujte, zda v t sn ní dvírek nejsou cizí t lesa jako kancelárské sponky, knoflíky, párátka. P1090 ČESKY P1050 Zásuvka dávkovače pracích prostředků Prací prostředky a avivážní prostředky na tkaniny po nějaké době vytvoří v zásuvce dávkovače usazeniny. Čas od času zásuvku dávkovače vyčistěte opláchnutím pod tekoucí vodou. Když budete potřebovat zásuvku vyjmout z pračky, stiskněte tlačítko v zadním levém rohu. Aby čištění bylo snazší, lze vrchní díl oddílů přísad vyjmout. Vypoust cí cerpadlo Vypoust cí cerpadlo musí byt kontrolováno, jestlize: pracka nevypoustí vodu a/anebo neodstreduje; je pracka b hem vypoust ní vody neobvykle hlucná, coz je zaprícin no ucpáním cerpadla drobnymi predm ty jako jsou knoflíky, zavírací spendlíky, spendlíky a pod. Postupujte nasledujícím zp sobem: vytáhn te zástrcku ze zásuvky; provádíte-li tento úkon b hem pracího cyklu, nejprve pockejte, dokud se voda v pracce neochladí; otevrete dvírka cerpadla; C0072 C0073 Prací prostředky se mohou nakonec usadit také uvnitř prostoru, kam zasouváte zásuvku. Ten vyčistěte pomocí starého kartáčku na zuby. Po vyčištění zásuvku zasuňte na své místo. umíst te pod cerpadlo vanicku na sb r vody, která vytece z pracky; P

17 vyjmete odtokovou hadicku, vlozte ji do vanicky a odsroubujte její uzáv r. Kdyz voda prestane vytékat, odsroubujte cerpadlo a vyjmete ho. Pripravte si mensí hadr na utírání vody, která by mohla prípadn vytéct pri odmontování cerpadla. vyjmete z cerpadla predm ty, které se v n m zachytily tak, ze jím budete rukou otácet; Nouzové vyprazdňování Když se voda z pračky nevyprázdní, vyprázdněte pračku následujícím postupem: odpojte zástrčku ze zásuvky, zavřete vodovodní ventil na přívodu vody, podle potřeby počkejte, až se voda ochladí, otevrete filtrová dvírka cerpadla; umíst te pod cerpadlo vanicku, vlozte do ní konec hadicky, která se nachází v prostoru cerpadla a vypust te postupn vsechnu vodu z pracky; vycist te cerpadlo podle pokyn v predcházejícím návodu; nasadte uzáv r na odtokovou hadicku, ulozte hadicku zp t na p vodní místo, zasroubujte cerpadlo a uzavrete dvírka. Nebezpečí zamrznutí Jestliže je spotřebič vystaven teplotám pod bodem mrazu, je třeba přijmout určitá opatření. nasadte uzáv r na hadicku a vrat te na p vodní místo; cerpadlo zasroubujte; dvírka uzavrete. Vytáhn te zástrcku ze zásuvky. Uzavrete vodovodní kohoutek a odsroubujte prívodní hadici z kohoutku. Vlozte konec odtokové hadicky filtru a konec prívodní hadice do vanicky, umíst né na podlaze a nechte vytéct vodu z pracky. Namontujte prívodovou hadici na kohoutek a ulozte odtokovou hadicku na p vodní místo, pricem dbejte, abyste nezapom li nasadit na konec hadicky príslusny uzáv r. Po provedení t chto úkon voda, která z stala v pracce, bude vypust na a tím se zabrání tvorb ledu a prípadnému poskození vnitrních castí spotrebice. Kdyz budete chtít spotrebic znovu uvést do provozu, zkontrolujte, jestli teplota prostredí dosahuje 0 C. UPOZORNÈNÍ! Pokazdé, kdyz vypustíte vodu z pracky pomocí odtokové hadicky, musíte dodatecn nalít priblizn 2 l vody do prihrádky pro prací prostredek pro hlavní praní a zapnout program vypoust ní vody. Toto uvede do cinnosti speciální ob hovy systém, pomocí kterého se zabrání tomu, aby pri nasledujícím praní cást pracího prostredku z stala v pracce nevyuzitá. 54

18 Kdyz n co nefunguje Problémy, které m zou byt vyreseny bez cizí technické pomoci. Problémy Nedochází k zahájení pracího cyklu : Nedochází k napln ní pracky vodou: Dochází k napln ní pracky vodou a bezprostredn poté k jejímu vypust ní: Nedochází k vypoust ní vody a/anebo k zahájení odstredování: Na podlaze se nachází voda: Mozná prícina Nebyly zavreny dvírka. Zástrcka nebyla správn zasunuta do zásuvky. Vzásuvce není proud. Doslo k vypálení pojistky napájecího prívodu. Volic program se nachází v nesprávné poloze a tlacítko zapnuto/vypnuto nebylo stlaceno. Uzavírací ventil prívodu vody je zavreny. Filtr v prívodní hadici je ucpán. Prívodní hadice je zmácknuta anebo ohnuta. Nebyly zavreny dvírka. Konec vypoust cí hadice je umíst n níze nez samotná pracka. Prívodní hadice je zmácknuta anebo ohnuta. Byla zvolena jedna z funkcí anebo. Doslo k ucpání vypoust cího cerpadla. Bylo pouzito nadm rné mnozství anebo nesprávny druh pracího prostredku (dochází k nadm rné tvorb p ny). Zkontrolujte, zda-li se nevyskytují net snosti ve spojkách prívodních hadic. V n kterych prípadech není únik vody z hadice bezprostredn viditelny. Zkontrolujte proto, zda-li není vlhká. Doslo k poskození vypoust cí hadice anebo k jejímu umíst ní zp sobem, ktery nezarucuje její vodot snost. Doslo k ucpání dávkovace pracích prostredk. Doslo k ucpání trubek odpadního potrubí. ČESKY Vysledky praní jsou neuspokojivé : Pracka b hem odstredování vibruje: Bylo pouzito nedostatecné mnozství anebo nesprávny druh pracího prostredku. Následkem nedostatecného mnozství pracího prostredku je prádlo sivé. Vyrazné skvrny nebyly pred zahájením praní nijak osetreny. Nebyl pouzity správny program. V bubnu se nachází nadm rné mnozství prádla. Jistící srouby a obalovy materiál pouzity pri preprav nebyly odstran ny. Pracka se dotyká st ny anebo okolního zarízení. Pracka nebyla uvedena do vodorovní a stabilní polohy (vykonejte diagonální kontrolu). Prádlo uvnitr pracky je nesprávn rozlozeno. V bubnu se nachází nedostatecné mnozství prádla. 55

19 Problémy Nelze otevrít dvírka pracky: K zahájení odstredování dochází pozd ji anebo v bec: Pracka vydává zvlástní zvuk: V bubnu není vid t zádnou vodu: Mozná prícina Program je jest stále aktivní. Doposud nedoslo k uvoln ní zavíracího mechanizmu. Prítomnost vody ve van pracky: v prípad, ze se ve van nachází voda, nem ze dojít k otevrení dvírek (byla zvolena funkce STOP VE VODÈ (RINSE HOLD)). Elektronické zarízení na kontrolu stability prerusilo odstredování, protoze prádlo není v bubnu rovnom rn rozlozeno. Prostrednictvím otácení bubnu v opacném sm ru se systém snazí o lepsí redistribuci prádla. K této operaci m ze dojít n kolikrát, dríve nez se podarí automaticky zabezpecit jeho rovnom rné rozlození. V prípad, ze i po uplynutí 10 minut z stává prádlo nerovnom rn rozlozeno v bubnu, nedojde k zahájení odstredování. V takovém prípad je treba rozlozit prádlo v bubnu rucn a op tovn zvolit program pro odstredování. Soucástí pracky je motor, ktery vydává, ve srovnání s klasickym motorem, odlisny zvuk. Tento novy druh motoru zarucuje plynuly rozb h a rovnom rné rozlození prádla b hem odstredování. Zároveñ zvysuje stabilitu spotrebice. Spotrebice s moderní technologií jsou energeticky mén nárocné. Umozñují snízit spotrebu vody bez toho, ze by doslo k ovlivn ní vysledk praní. Jestliže problém nemůžete určit nebo vyřešit, kontaktujte naše servisní středisko. Dříve než budete telefonovat do servisu, poznamenejte si model, číslo výrobku, výrobní číslo a datum zakoupení: servisní středisko se na tyto údaje bude dotazovat. P0042 BD 56

20 Záruka, servis a náhradní díly Prect te si tento návod k obsluze a dodrzujte v n m uvedené rady a pokyny. V mnoha prípadech si budete moci vyjasnit jakékoli pochybnosti sami a tudíz vyhnout se zbytecnym voláním do servisu. Predchozí cásti nazvané "Jestlize n co nefunguje správn " a "Servis" obsahuje doporucení, co by se m lo zkontrolovat dríve, nez zavoláte servisního technika. Jestlize po t chto kontrolách závada stále existuje, zavolejte vase nejblizsí autorizované servisní stredisko ZANUSSI. Ujist te se, ze m zete sd lit model a seriové císlo spotrebice. Tyto informace naleznete na datovém stítku prístroje. Originální náhradní díly lze koupit od autorizovanych stredisek servisu ZANUSSI. Podmínky záruky My, vyrobce, zarucujeme, ze jestlize b hem 24 m síc od data zakoupení tohoto spotrebice ELECTROLUX se tento spotrebic nebo jakákoli jeho cást ukázou jako vadné pouze z d vodu vadného zpracování nebo vadného materiálu, provedeme podle naseho uvázení bud opravu nebo vym nu téhoz bez placení za práci, materiál nebo prepravu za predpokladu, ze - spotrebic byl správn instalován a pouzíván pouze na nap tí uvedené na stítku jmenovitych hodnot - spotrebic byl pouzíván pouze pro normální domácí úcely a v souladu s pokyny vyrobce pro provoz a údrzbu na spotrebici neprovád la servis, údrzbu ani opravu jiná nez námi autorizovaná osoba - vsechny servisní práce podle této záruky musí provád t servis ZANUSSI nebo jím autorizované stredisko - kazdy vym n ny spotrebic nebo vym n ná vadná soucást se stanou nasím vlastnictvím - tato záruka platí vedle vasich zákonnych nebo jinak právn podlozenych práv Vyjimky - tato záruka se nevztahuje na: - poskození nebo pozadavky vzniklé v d sledku prepravy, nesprávného pouzití nebo nedbalosti, vym ny zárovek a snímatelnych cástí ze skla nebo plastickych hmot - náklady spojené s pozadavky na odstran ní závad spotrebice, ktery je nesprávn instalován - spotrebice, které jsou pouzívány v komercním prostredí vcetn pronajímanych - zem Evropského spolecenství. Lze pouzít standardní záruku, ale zajist ní, ze spotrebic splñuje normy platné v príslusné zemi, kam byl spotrebic dopraven, je na zodpov dnosti a na náklady vlastníka. M ze byt vyzadován doklad o koupi. Model... Císlo vyrobku (Prod. No.)... Seriové císlo (Serial. No.)... eventueln KD /... Bezpecnost Prect te si tento návod a varovná upozorn ní na zacátku tohoto návodu. Vyrobce nezodpovídá za vady zp sobené nesprávn pouzívanym vyrobkem nebo vyrobkem pouzívanym pro jiné úcely nez jsou úcely specifikované v tomto návodu. Technické zm ny vyrobku vyhrazeny. V prípad problému volejte zdarma 800/ ČESKY 57
