1 ULTRAZVUKOVÝ ZVLHČOVAČ VZDUCHU SC802

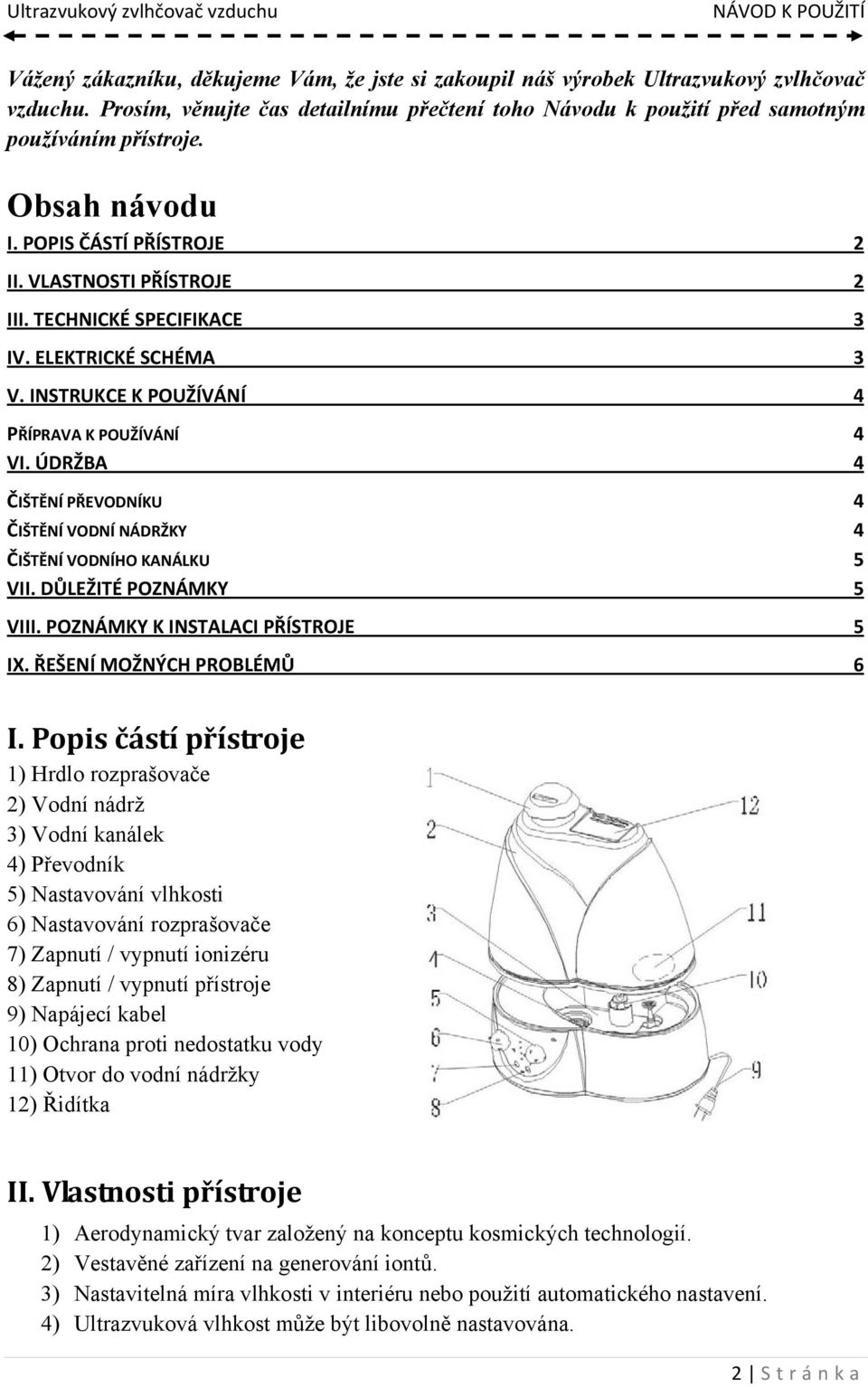

2 Vážený zákazníku, děkujeme Vám, že jste si zakoupil náš výrobek Ultrazvukový zvlhčovač vzduchu. Prosím, věnujte čas detailnímu přečtení toho Návodu k použití před samotným používáním přístroje. Obsah návodu I. POPIS ČÁSTÍ PŘÍSTROJE 2 II. VLASTNOSTI PŘÍSTROJE 2 III. TECHNICKÉ SPECIFIKACE 3 IV. ELEKTRICKÉ SCHÉMA 3 V. INSTRUKCE K POUŽÍVÁNÍ 4 PŘÍPRAVA K POUŽÍVÁNÍ 4 VI. ÚDRŽBA 4 ČIŠTĚNÍ PŘEVODNÍKU 4 ČIŠTĚNÍ VODNÍ NÁDRŽKY 4 ČIŠTĚNÍ VODNÍHO KANÁLKU 5 VII. DŮLEŽITÉ POZNÁMKY 5 VIII. POZNÁMKY K INSTALACI PŘÍSTROJE 5 IX. ŘEŠENÍ MOŽNÝCH PROBLÉMŮ 6 I. Popis částí přístroje 1) Hrdlo rozprašovače 2) Vodní nádrž 3) Vodní kanálek 4) Převodník 5) Nastavování vlhkosti 6) Nastavování rozprašovače 7) Zapnutí / vypnutí ionizéru 8) Zapnutí / vypnutí přístroje 9) Napájecí kabel 10) Ochrana proti nedostatku vody 11) Otvor do vodní nádržky 12) Řidítka II. Vlastnosti přístroje 1) Aerodynamický tvar založený na konceptu kosmických technologií. 2) Vestavěné zařízení na generování iontů. 3) Nastavitelná míra vlhkosti v interiéru nebo použití automatického nastavení. 4) Ultrazvuková vlhkost může být libovolně nastavována. 2 S tránka

ÚDRŽBA 4 ČIŠTĚNÍ PŘEVODNÍKU 4 ČIŠTĚNÍ VODNÍ NÁDRŽKY 4 ČIŠTĚNÍ VODNÍHO KANÁLKU 5 VII. DŮLEŽITÉ POZNÁMKY 5 VIII. POZNÁMKY K INSTALACI PŘÍSTROJE 5 IX. ŘEŠENÍ MOŽNÝCH PROBLÉMŮ 6 I.

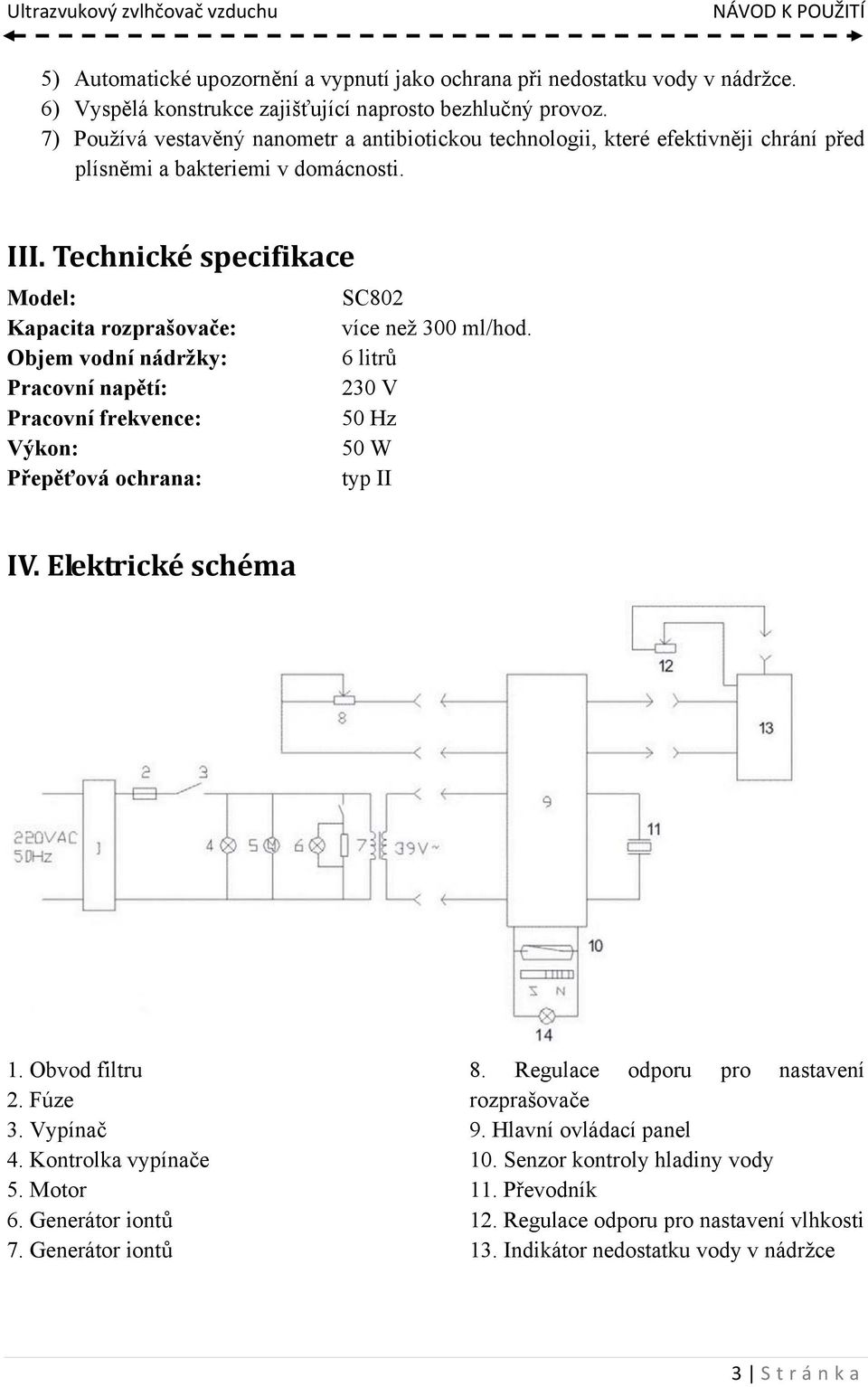

3 5) Automatické upozornění a vypnutí jako ochrana při nedostatku vody v nádržce. 6) Vyspělá konstrukce zajišťující naprosto bezhlučný provoz. 7) Používá vestavěný nanometr a antibiotickou technologii, které efektivněji chrání před plísněmi a bakteriemi v domácnosti. III. Technické specifikace Model: SC802 Kapacita rozprašovače: více než 300 ml/hod. Objem vodní nádržky: 6 litrů Pracovní napětí: 230 V Pracovní frekvence: 50 Hz Výkon: 50 W Přepěťová ochrana: typ II IV. Elektrické schéma 1. Obvod filtru 2. Fúze 3. Vypínač 4. Kontrolka vypínače 5. Motor 6. Generátor iontů 7. Generátor iontů 8. Regulace odporu pro nastavení rozprašovače 9. Hlavní ovládací panel 10. Senzor kontroly hladiny vody 11. Převodník 12. Regulace odporu pro nastavení vlhkosti 13. Indikátor nedostatku vody v nádržce 3 S tránka

Technické specifikace Model: SC802 Kapacita rozprašovače: více než 300 ml/hod. Objem vodní nádržky: 6 litrů Pracovní napětí: 230 V Pracovní frekvence: 50 Hz Výkon: 50 W Přepěťová ochrana: typ II IV.

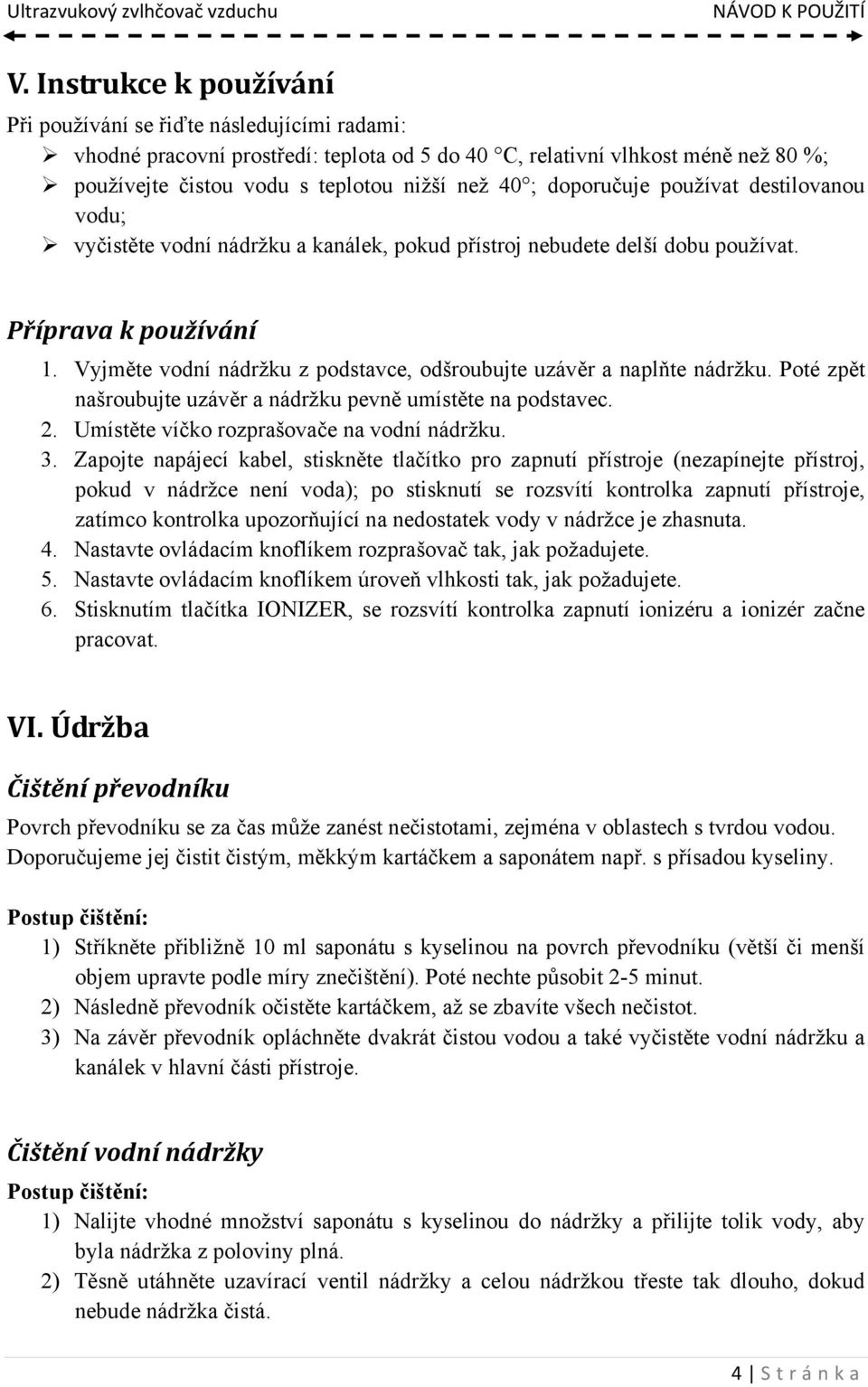

4 V. Instrukce k používání Při používání se řiďte následujícími radami: vhodné pracovní prostředí: teplota od 5 do 40 C, relativní vlhkost méně než 80 %; používejte čistou vodu s teplotou nižší než 40 ; doporučuje používat destilovanou vodu; vyčistěte vodní nádržku a kanálek, pokud přístroj nebudete delší dobu používat. Příprava k používání 1. Vyjměte vodní nádržku z podstavce, odšroubujte uzávěr a naplňte nádržku. Poté zpět našroubujte uzávěr a nádržku pevně umístěte na podstavec. 2. Umístěte víčko rozprašovače na vodní nádržku. 3. Zapojte napájecí kabel, stiskněte tlačítko pro zapnutí přístroje (nezapínejte přístroj, pokud v nádržce není voda); po stisknutí se rozsvítí kontrolka zapnutí přístroje, zatímco kontrolka upozorňující na nedostatek vody v nádržce je zhasnuta. 4. Nastavte ovládacím knoflíkem rozprašovač tak, jak požadujete. 5. Nastavte ovládacím knoflíkem úroveň vlhkosti tak, jak požadujete. 6. Stisknutím tlačítka IONIZER, se rozsvítí kontrolka zapnutí ionizéru a ionizér začne pracovat. VI. Údržba Čištění převodníku Povrch převodníku se za čas může zanést nečistotami, zejména v oblastech s tvrdou vodou. Doporučujeme jej čistit čistým, měkkým kartáčkem a saponátem např. s přísadou kyseliny. Postup čištění: 1) Stříkněte přibližně 10 ml saponátu s kyselinou na povrch převodníku (větší či menší objem upravte podle míry znečištění). Poté nechte působit 2-5 minut. 2) Následně převodník očistěte kartáčkem, až se zbavíte všech nečistot. 3) Na závěr převodník opláchněte dvakrát čistou vodou a také vyčistěte vodní nádržku a kanálek v hlavní části přístroje. Čištění vodní nádržky Postup čištění: 1) Nalijte vhodné množství saponátu s kyselinou do nádržky a přilijte tolik vody, aby byla nádržka z poloviny plná. 2) Těsně utáhněte uzavírací ventil nádržky a celou nádržkou třeste tak dlouho, dokud nebude nádržka čistá. 4 S tránka

Vyjměte vodní nádržku z podstavce, odšroubujte uzávěr a naplňte nádržku. Poté zpět našroubujte uzávěr a nádržku pevně umístěte na podstavec. 2. Umístěte víčko rozprašovače na vodní nádržku. 3.

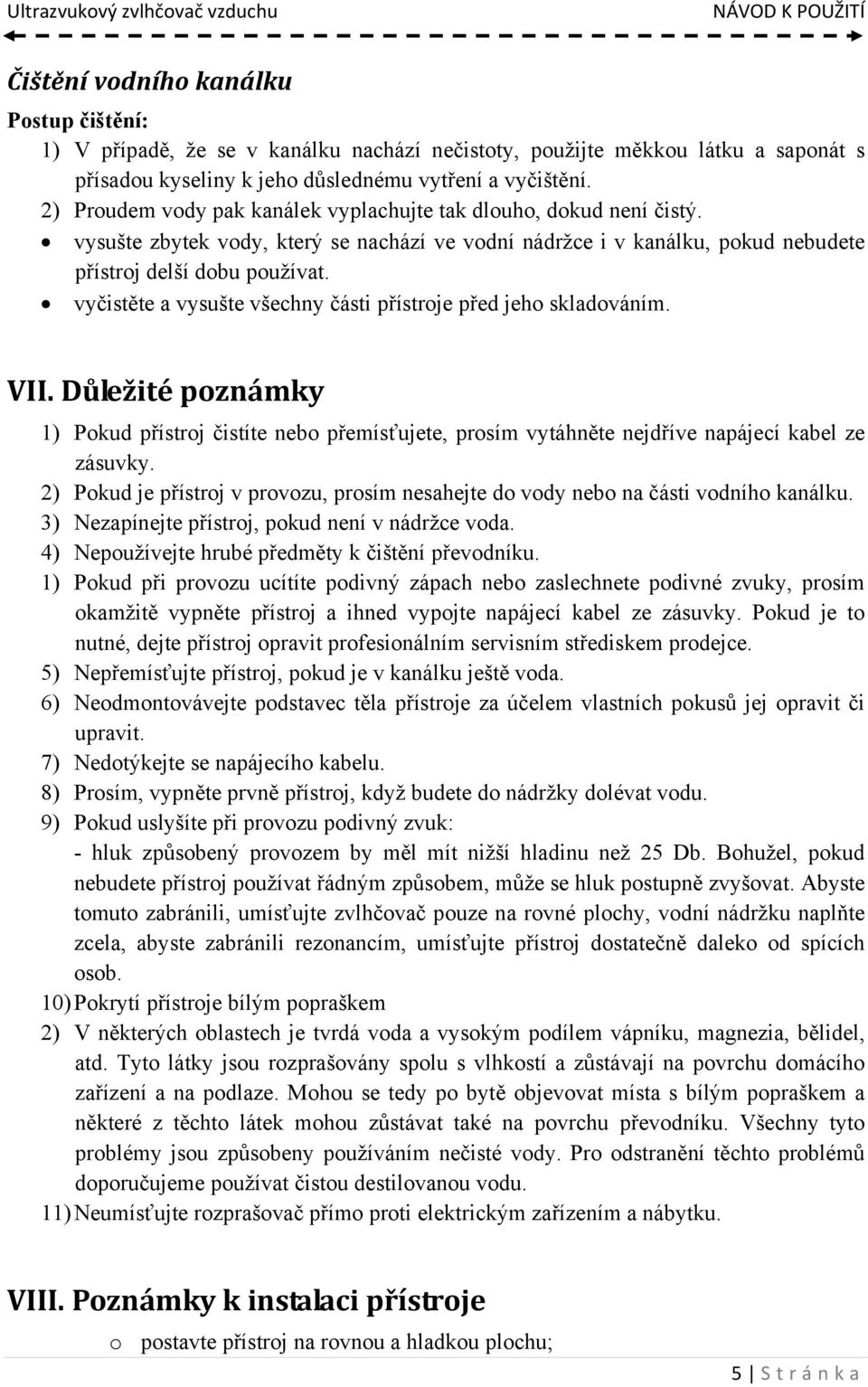

5 Čištění vodního kanálku Postup čištění: 1) V případě, že se v kanálku nachází nečistoty, použijte měkkou látku a saponát s přísadou kyseliny k jeho důslednému vytření a vyčištění. 2) Proudem vody pak kanálek vyplachujte tak dlouho, dokud není čistý. vysušte zbytek vody, který se nachází ve vodní nádržce i v kanálku, pokud nebudete přístroj delší dobu používat. vyčistěte a vysušte všechny části přístroje před jeho skladováním. VII. Důležité poznámky 1) Pokud přístroj čistíte nebo přemísťujete, prosím vytáhněte nejdříve napájecí kabel ze zásuvky. 2) Pokud je přístroj v provozu, prosím nesahejte do vody nebo na části vodního kanálku. 3) Nezapínejte přístroj, pokud není v nádržce voda. 4) Nepoužívejte hrubé předměty k čištění převodníku. 1) Pokud při provozu ucítíte podivný zápach nebo zaslechnete podivné zvuky, prosím okamžitě vypněte přístroj a ihned vypojte napájecí kabel ze zásuvky. Pokud je to nutné, dejte přístroj opravit profesionálním servisním střediskem prodejce. 5) Nepřemísťujte přístroj, pokud je v kanálku ještě voda. 6) Neodmontovávejte podstavec těla přístroje za účelem vlastních pokusů jej opravit či upravit. 7) Nedotýkejte se napájecího kabelu. 8) Prosím, vypněte prvně přístroj, když budete do nádržky dolévat vodu. 9) Pokud uslyšíte při provozu podivný zvuk: - hluk způsobený provozem by měl mít nižší hladinu než 25 Db. Bohužel, pokud nebudete přístroj používat řádným způsobem, může se hluk postupně zvyšovat. Abyste tomuto zabránili, umísťujte zvlhčovač pouze na rovné plochy, vodní nádržku naplňte zcela, abyste zabránili rezonancím, umísťujte přístroj dostatečně daleko od spících osob. 10) Pokrytí přístroje bílým popraškem 2) V některých oblastech je tvrdá voda a vysokým podílem vápníku, magnezia, bělidel, atd. Tyto látky jsou rozprašovány spolu s vlhkostí a zůstávají na povrchu domácího zařízení a na podlaze. Mohou se tedy po bytě objevovat místa s bílým popraškem a některé z těchto látek mohou zůstávat také na povrchu převodníku. Všechny tyto problémy jsou způsobeny používáním nečisté vody. Pro odstranění těchto problémů doporučujeme používat čistou destilovanou vodu. 11) Neumísťujte rozprašovač přímo proti elektrickým zařízením a nábytku. VIII. Poznámky k instalaci přístroje o postavte přístroj na rovnou a hladkou plochu; 5 S tránka

vyčistěte a vysušte všechny části přístroje před jeho skladováním. VII. Důležité poznámky 1) Pokud přístroj čistíte nebo přemísťujete, prosím vytáhněte nejdříve napájecí kabel ze zásuvky.

6 o udržujte v dostatečné vzdálenosti od přístroje zdroje horka, jako například. kamna, pece, apod. a také elektrická zařízení a nábytek; nikdy nevystavujte přístroj přímému slunečnímu záření; o nesměrujte rozprašovač přístroje na nábytek a elektrická zařízení, abyste je uchránili před vlhkostí. IX. Řešení možných problémů Problém Možná příčina Způsob řešení Napájecí kabel není správně Zapojte řádně napájecí kabel Kontrolka zapnutí nesvítí, není zapojen cítit žádný závan vlhkosti Zapněte přístroj hlavním Přístroj není zapnutý vypínačem Není žádná voda v nádržce Dodejte vodu do vodní nádržky Kontrolka zapnutí svítí, je cítit závan větru, ale nic není rozprašováno Rozprašovaná voda má nepříjemný zápach Na otočném vypínači není nastavena žádná úroveň vlhkosti Kryt ovladače ochrany před nedostatkem vody není dostatečně stisknut První spuštění nového přístroje Špinavá voda v nádržce Nastavte úroveň vlhkosti na otočném vypínači pro nastavování vlhkosti Znovu připevněte kryt ovladače Odstavte přístroj na chladné a temné místo a nechte otevřenou nádržku Vyčistěte nádržku a vyměňte vodu za novou čistou Příliš mnoho prachu je usazeno Množství rozprašované vody je v převodníku Vyčistěte převodník velmi malé Špinavá nebo příliš stará voda v nádržce Vyměňte vodu za novou čistou Kontrolka nedostatku vody Vylijte přebytečnou vodu z Příliš mnoho vody v kanálku svítí, je cítit závan vzduchu, ale kanálku nic není rozprašováno Příliš málo vody v kanálku Doplňte vodu do nádržky 6 S tránka

Řešení možných problémů Problém Možná příčina Způsob řešení Napájecí kabel není správně Zapojte řádně napájecí kabel Kontrolka zapnutí nesvítí, není zapojen cítit žádný závan vlhkosti Zapněte
