2-kanálový zesilovač Automatický koncový stupeň 10006684 10006685

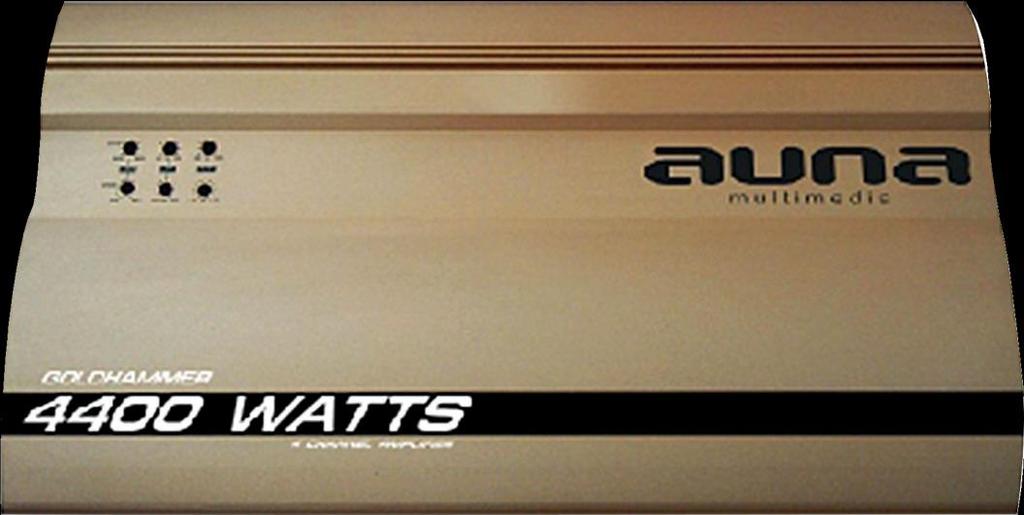

1 2-kanálový zesilovač Automatický koncový stupeň

2 ŘEŠENÍ PROBLÉMŮ Problém Řešení Kontrolka napájení se nerozsvítí. Uvolněná nebo poškozená pojistka> dotáhněte nebo vyměňte pojistku Zemnící kabel není správně připevněn> Připojte zemnící kabel k zařízení Napětí v Remote-konektoru je příliš nízké, hlavní řídící jednotka není zapnutá> Zapněte hlavní řídící jednotku Je připojených příliš mnoho zesilovačů> Použijte relé. Zkontrolujte baterii ( V) Výstup je vypnutý, kontrolka Výstupy reproduktorů skratovali> zařízení vypněte, svítí červeně najděte zkrat a opravte ho Používejte reproduktory se správnou impedancí> 2 ~ 8Ω (stereo), 4 ~ 8Ω (přemostění) Místo instalace musí být dobře větrané. Je slyšet hluk alternátoru Napájecí kabel je příliš blízko cinch kabelů> zajistěte, že kabely jsou od sebe v dostatečné vzdálenosti. Zemnící kabel není správně připevněn> připevněte zemnící kabel k zařízení záporný pól kabelu reproduktoru se dotýká karoserie> zajistěte, aby se kabely nedotýkaly těla karoserie Zvuk ze zesilovače je tlumený Filtr nastavený na hodnotu LPF. Výstupní zvuk ze zesilovače je Ovládání hlasitosti je nastaveno na "MIN". příliš tichý USPOŘÁDÁNÍ KONTROLNÍCH PRVKŮ 1. Kontrolka stavu provozu Během provozu svítí červeně. 2. Přepínač filtru LPF - nízko-pásmový filtr HPF - Vysokofrekvenční filtr 3. Regulátor frekvencí Frekvenční rozsah ( Hz) pro nízko-pásmové filtry 2

4. Zesílení basů Zesiluje frekvence o 50 Hz na maximálně 12 db. 5. Zesílení výšek Zesiluje frekvence o 10 KHz na maximálně 12 db. 6. Ovládání hlasitosti Reguluje hlasitost zesilovače.

3 4. Zesílení basů Zesiluje frekvence o 50 Hz na maximálně 12 db. 5. Zesílení výšek Zesiluje frekvence o 10 KHz na maximálně 12 db. 6. Ovládání hlasitosti Reguluje hlasitost zesilovače. Pokud je hlasitost příliš nízká, otočte knoflík směrem do polohy MAX. 7. Regulátor frekvencí Frekvenční rozsah ( Hz) pro vysokopásmové filtry VÝMĚNA POJISTKY Pokud je pojistka vadná, zkontrolujte napájení a pojistku vyměňte. Pokud se pojistka opět pokazí, pravděpodobně jde o vnitřní poruchu. V takovém případě by Jste se měli obrátit na prodejce. Upozornění: Pojistku vyměňte pouze za pojistku stejného typu. Nikdy nepoužívejte pojistku s vyšší hodnotou, jinak by mohlo dojít k poškození zařízení Varování: Před připojením jakýchkoli komponent odpojte připojení k zápornému pólu baterie. Zkontrolujte, zda reproduktory mají dostatečnou kapacitu. Negativní kabel reproduktoru se nesmí dotýkat karoserie. Záporné kabely reproduktorů levého a pravého reproduktoru také nesmějí být zaměněny. Výstupní a vstupní kabel veďte v dostatečné vzdálenosti od napájecího kabelu, protože v opačném případě se mohou navzájem rušit. Tento zesilovač je vysokovýkonný. Proto se může stát, že nedosáhnete jeho plný potenciál v případě, že ho připojíte k standardním reproduktorům, které byly součástí auta. Pokud vlastníte vozidlo se standardní navigací, může dojít k vymazání interní paměti hned po odpojení záporného pólu od baterie. 3

4 ZAPOJENÍ ZAŘÍZENÍ Připojte kabely podle obrázku. Upozornění: Šrouby utáhněte, ale nepoužívejte příliš vysokou sílu *, jinak by došlo k poškození šroubů.. *Moment utažení by měl být menší než 1N m.. Elektrické schéma zapojení Nejprve přidržte jednotku v poloze, kam ji chcete nainstalovat. Zaznamenejte si čtyři body na otvory pro šrouby. Vyvrtejte otvory o průměru přibližně 3 mm a upevněte zesilovač 15 mm šrouby. Ujistěte se, že montážní deska (není součástí dodávky) je tlustší než 15 mm. 4

5 Line vstup (s připojením reproduktorů 3) VSTUPNÍ KONEKTORY Line vstup (s připojením reproduktorů 1,2 nebo 3) Systém 5 reproduktorů: Informace o provozu najdete v části "Uspořádání ovládacích prvků". 5

6 Systém 3 reproduktorů: Informace o provozu najdete v části "Uspořádání ovládacích prvků". Poznámka: V této variantě se hlasitost subwooferu nastavuje pomocí Fader nastavení autorádia. Výstupní signály pro subwoofer jsou kombinací ¾ kanálů nebo basového vstupního signálu. Systém 2 reproduktorů: Informace o provozu najdete v části "Uspořádání ovládacích prvků". NAPÁJENÍ * Pokud máte rádio bez dálkového výstupu, připojte REMOTE k příslušnému napájecímu zdroji. 6

7 Poznámka o napájecím zdroji: Napájecí +12 V kabel připojte až po připojení všech ostatních kabelů. Uzemnění musí být pevně spojeny s karoserií (kov), jinak by mohlo dojít k poškození. REMOTE musí být připojen k dálkovému výstupu rádia. Pokud máte rádio bez dálkového výstupu, připojte REMOTE k příslušnému napájecímu zdroji. Používejte pouze napájecí kabel se zabudovanou pojistkou (7.5 A 2). Pojistka musí být co nejblíže k baterii. Vodiče + 12 V a GND musí mít průměr AWG-10 nebo průměr 5 mm. BEZPEČNOSTNÍ OPATŘENÍ Zařízení smí být napájeno pouze na 12 V DC. Reproduktory musí mít dostatečnou impedanci 2 ~ 16Ω (stereo). Nikdy nepřipojujte aktivní reproduktory (reproduktory s vestavěným zesilovačem) k zesilovači. Zesilovač nemontujte tam, kde: - je vystaven přímému slunečnímu záření nebo vysokým teplotám, - je vystaven dešti nebo vlhkosti, - Je vystaven prachu a nečistotám. Pokud se auto na slunci ohřálo, zařízení nechte před použitím nejdříve vychladnout. Pokud je zařízení instalováno horizontálně, chladící žebra nesmí být zakryty podlahovým koberečkem. Pokud je zařízení instalováno příliš blízko k rádiu, může to rušit jeho signál. Pokud se do zařízení nedostává proud, zkontrolujte připojení. Zařízení má ochranný obvod, který v případě poruchy chrání tranzistory a reproduktory. Nikdy se nepokoušejte testovat tento ochranný okruh. Z bezpečnostních důvodů vždy nastavte hlasitost tak, aby Jste stále byli schopni slyšet vnější zvuky. OCHRANNÝ OBVOD PROTI ZKRATU Tento obvod chrání zařízení před: - přehřátí, - přepětí, - zkrat. Kontrolka pojistky začne svítit červeně a zařízení se automaticky vypne. V takovém případě vypněte všechno připojené příslušenství a zjistěte příčinu spuštění ochranného obvodu. Pokud dojde k přehřátí, nechejte zařízení nejprve chvíli vychladnout. 7

Zařízení nemontujte pod podlahový kobereček, protože to může vést k zahřívání zařízení. BEZPEČNOSTNÍ POKYNY Opravy zařízení by měla provádět pouze autorizované odborné servisy. Nikdy neotvírejte.

8 MONTÁŽ Před instalací: Zařízení může být nainstalováno buď pod sedadlem nebo v kufru. Zařízení namontujte tak, aby nebránilo ani neomezovalo řidiče v pohybu a aby nebylo vystaveno přímému slunečnímu záření nebo teplu. Zařízení nemontujte pod podlahový kobereček, protože to může vést k zahřívání zařízení. BEZPEČNOSTNÍ POKYNY Opravy zařízení by měla provádět pouze autorizované odborné servisy. Nikdy neotvírejte. Nesprávná montáž může mít za následek poruchu nebo úplné selhání zařízení. Zařízení by mělo být chráněno před vlhkostí a přímým slunečním zářením. Zařízení nikdy nečistěte čisticími prostředky. K čištění používejte pouze suchý (mikrovlákno) hadřík. Zařízení připojte pouze k vhodnému síťovému napětí. Zařízení nikdy nepřipojujte k jiným napětím než jsou uvedeny. Platnost záruky zaniká v případě jakéhokoli neautorizovaného zásahu do zařízení. INFORMACE K LIKVIDACI Podle Evropského nařízení odpadu 2012/19 / EU tento symbol na výrobku nebo jeho obalu znamená, že výrobek nepatří do domácího odpadu. Na základě směrnice by měl přístroj odevzdat na příslušném sběrném místě pro recyklaci elektrických a elektronických zařízení. Zajištěním správné likvidace výrobku pomůžete zabránit možným negativním dopadům na životní prostředí a lidské zdraví, což by jinak mohl být důsledek nesprávné likvidace výrobku. Pro detailnější informace o recyklaci tohoto výrobku se obraťte na svůj Místní úřad nebo na odpadovou a likvidační službu vaší domácnosti. 8 10R
