1 Moderní bungalov VELUX 1

2 Prosvětlení staveb s vazníkovým krovem Správné prosvětlení Denní osvětlení bylo vždy spojováno s lepší náladou, vyšší pracovní morálkou, menší únavou a menší námahou očí. 70 % uživatelů udává dostatek denního světla jako zásadní parametr při pořizování nemovitosti. Současné bungalovy mají hluboké dispozice a výrazné přesahy střechy. Pojďme se na lepší prosvětlení bungalovů zaměřit! Obytná část otevřená do krovu Prostor vazníků využitý pro bonusovou místnost více na straně 4 více na straně 34 Světelná šachta Prostor vazníků využitý pro skladování více na straně 20 více na straně 38 2 MODERNÍ BUNGALOV VELUX 3

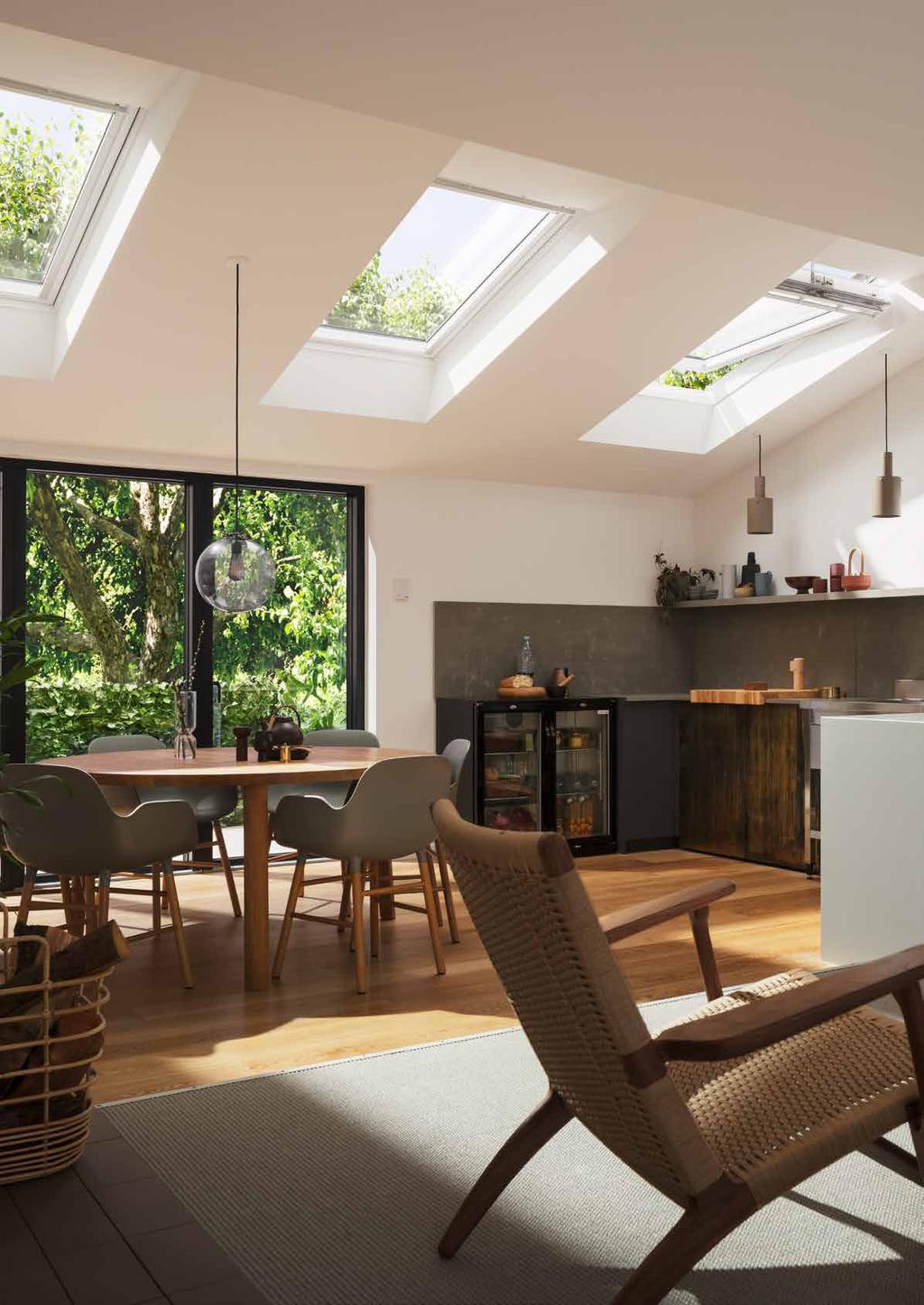

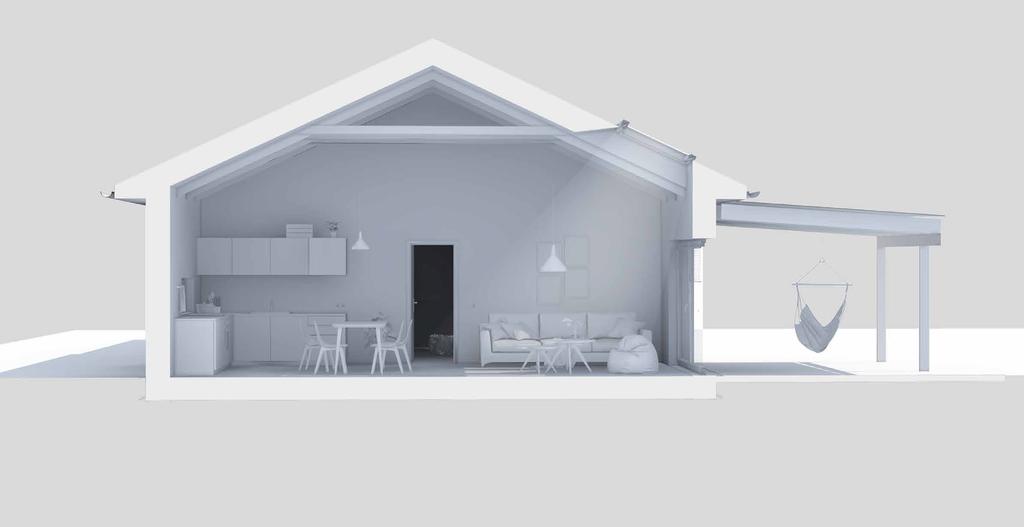

3 3,5x rychlejší výměna vzduchu díky komínovému efektu Originální a vzdušný prostor Otevřený podhled Krokve 2x více denního světla střešními okny Pergola stíní prosklenou plochu Otevřený podhled Krokve 1 Atmosféra Otevření prostoru do krovu vytváří skvělý vizuální dojem. Získáme tak originální vzdušný prostor k bydlení. Využijme veškerý potenciál bydlení v domě a vytvořme atraktivní vzdušné a prosvětlené prostory pro bydlení. 2 Prosvětlení Denní světlo je nenahraditelné. Dostatečná intenzita denního světla opticky zvětší prostor. Horní osvětlení rovnoměrně osvětlí celou místnost. 3 Ventilace Nejen větší objem vzduchu v místnosti, ale i řízená přirozená ventilace zajistí optimální kvalitu vnitřního vzduchu. 4 MODERNÍ BUNGALOV VELUX

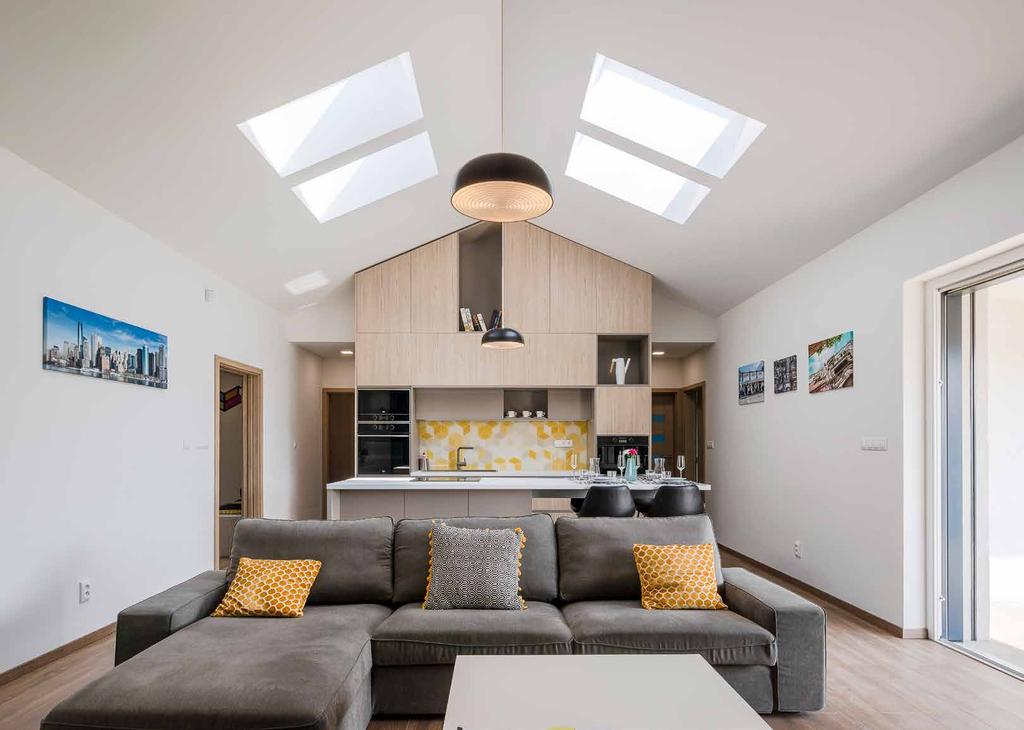

4 Spektrum Denní světlo je nenahraditelné. Žádný zdroj umělého osvětlení nemá stejné spektrum a nemění barvu v průběhu dne. Proto i rostliny nejlépe prospívají na denním světle. Otevřený podhled Krokve Otevřený prostor optimálně prosvětlíme střešními okny. Atmosféra Zvětšení místnosti vytváří efektní moderní prostor, představuje tak rozdíl mezi životem v domě oproti bytu. Nad vybranou částí dispozice je konstrukce vazníků nahrazena krokvemi. Větší objem vzduchu se pomaleji vydýchá a rozdíl v potřebě energie na vytápění je zanedbatelný. viz str. 52. Více technických informací na 6 MODERNÍ BUNGALOV VELUX 7

5 Lepší prosvětlení Efekt působení denního světla Denní osvětlení bylo vždy spojováno s lepší náladou, vyšší pracovní morálkou, menší únavou a menší námahou očí. (Robbins, 1986). Zlepšení prosvětlení o 56 % průměrná hodnota ČDO Otevřený podhled Krokve Porovnání LUX LUX Vizuální potřeby Vizuální komfort Hodnota ČDO bez střešních oken Hodnota ČDO se střešními okny Dobrý systém denního osvětlení zajišťuje velké množství světla, aniž by docházelo k oslnění. Princip návrhu denního osvětlení musí být konstruován tak, aby poskytoval dostatečné množství světla v místnosti a na pracovní ploše, takže denní světlo je během dne hlavním, nebo dokonce jediným (autonomním) zdrojem světla. Světelné změny v zorném poli mohou mít vliv na vizuální komfort a dobrou funkci zraku. Pro dobrou viditelnost je žádoucí určitá rovnoměrnost rozložení světla. Špatná viditelnost a nízký vizuální komfort, např. oslnění, nastává tehdy, je li oko nuceno k příliš rychlé adaptaci na velmi odlišné úrovně osvětlení. Činitel denní osvětlenosti (ČDO) v % 8,0 7,0 6,0 5,0 4,0 3,0 2,0 1,0 Umožňuje vytvářet vizualizace a fotometrické analýzy, stanovit činitel denní osvětlenosti a zpracovat studie oslunění. Zdarma ke stažení na schodiště 150 LUX šatna 200 LUX koupelna 200 LUX dětský pokoj kuchyně jídelna 300 LUX obývací pokoj ložnice Hodnocení prosvětlení vašeho bungalovu vám rádi zpracujeme. Kontaktujte nás na architekt.cz@velux.com 8 MODERNÍ BUNGALOV VELUX 9

6 Otevřený podhled Krokve Rodinný dům Nová Dedinka, Slovensko 1 2 Rodinný dům, Dánsko Příklady realizací 3 Rodinný dům USA Hlavní obytný prostor je vizitkou domu. Proto je to právě tento prostor, který otevíráme do krovu. Dostatečná intenzita denního světla opticky zvětší každou místnost. U takto prosvětlených domů můžeme mít i nižší obvodové zdivo Střešní okna jsou instalována ve střeše a vpouštějí tedy do obytného prostoru ničím nerušený proud světla. Stejně tak výhled není limitován okolními domy. Více referencí na 10 MODERNÍ BUNGALOV VELUX 11

7 3,5x rychlejší výměna vzduchu díky komínovému efektu Otevřený podhled Viditelné vazníky Originální a vzdušný prostor 2x více denního světla střešními okny Pergola stíní prosklenou plochu Otevřený podhled Viditelné vazníky Využijme veškerý potenciál bydlení v domě a vytvořme atraktivní vzdušné a prosvětlené prostory pro bydlení. 1 Atmosféra Denní světlo má významný vliv na lidskou psychiku, ovlivňuje naši náladu a pocit pohody během dne. Proto na něj v obytné části domu nesmíme zapomínat. 2 Ventilace Nejen větší objem vzduchu v místnosti, ale i řízená přirozená ventilace zajistí optimální kvalitu vnitřního vzduchu. 3 Úspora Pokud docílíme optimálního prosvětlení celého domu na úrovni doporučených hodnot, je snížení energie na svícení u rodinného domu okolo 30 %. 12 MODERNÍ BUNGALOV VELUX

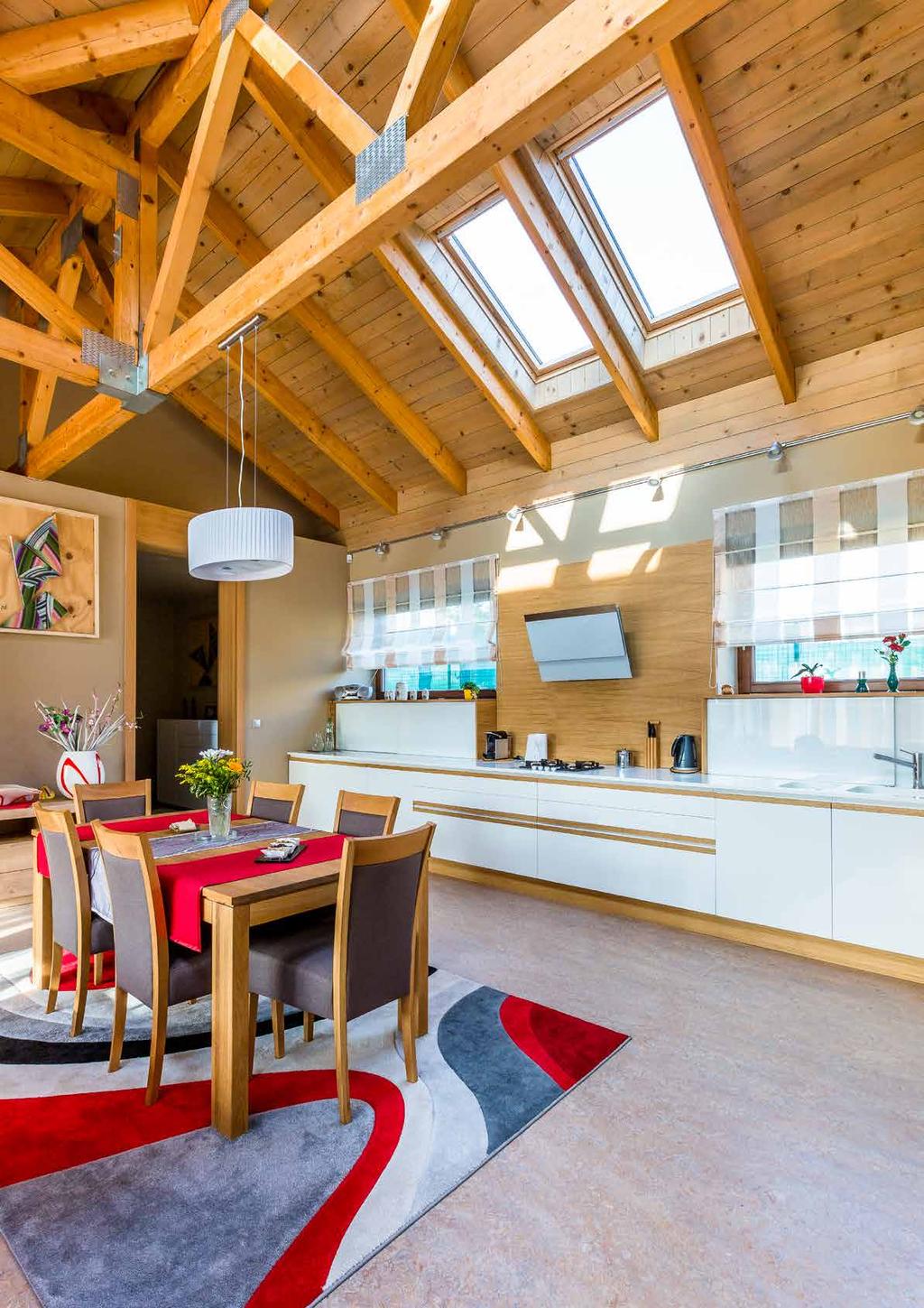

8 Správné prosvětlení Vitamín D potřebujeme k tomu, aby si naše kosti zachovaly potřebnou pevnost, a pomáhá také k prevenci některých druhů rakoviny, srdečních onemocnění, deprese a tloustnutí. Produkce vitamínu D je aktivována denním světlem. Otevřený podhled Viditelné vazníky Efektní prostor Otevřený prostor s přiznanými vazníky vytváří neopakovatelnou atmosféru. Otevřený prostor optimálně prosvětlíme střešními okny. Nad vybranou částí dispozice je konstrukce vazníků pohledová. Větší objem vzduchu se pomaleji vydýchá a rozdíl v potřebě energie na vytápění je zanedbatelný. Více technických informací na 14 MODERNÍ BUNGALOV VELUX 15

9 Otevřený podhled Viditelné vazníky Rodinný dům USA 1 2 Rodinný dům Pyšely, Česká republika Příklady realizací 3 Rodinný dům Beniakovce Slovensko 70 % uživatelů udává dostatek denního světla jako zásadní parametr při pořizování nemovitosti. Dobře prosvětlená místnost je opticky větší a atraktivnější Dostatečná intenzita denního světla významně snižuje riziko úrazů. Nejefektivnější způsob prosvětlení kuchyně představují střešní okna. Osvětlením chodby denním světlem snížíme potřebu svícení o 400 hodin za rok. Více referencí na 16 MODERNÍ BUNGALOV VELUX 17

10 Doporučené výrobky Pro zdravý domov. Automaticky ZAJIŠTĚNÍ PROSVĚTLENÍ A VENTILACE 2x střešní okno Otevřený podhled Bezúdržbová, dálkově ovládaná střešní okna GGU INTEGRA Venkovní a vnitřní doplňky Dálkově ovládané předokenní a vnitřní rolety SML a DML AUTOMATICKÉ ŘÍZENÍ VĚTRÁNÍ A STÍNĚNÍ VELUX ACTIVE Inteligentní systém ovládání střešních oken, rolet a žaluzií VELUX pomocí chytrých senzorů PROSVĚTLENÍ VNITŘNÍ ČÁSTI DISPOZICE Světlovod Prostory uprostřed dispozice vybavíme světlovodem TWR se systémovou parotěsnou fólií a integrovaným LED osvětlením. BEZPEČNÉ OSAZENÍ DO STŘEŠNÍHO PLÁŠTĚ VELUX systém Bezpečné osazení do střechy zajistí systémové lemování EKW se zateplovacím rámem BDX a parotěsnou folií (BBX). 18 MODERNÍ BUNGALOV VELUX 19

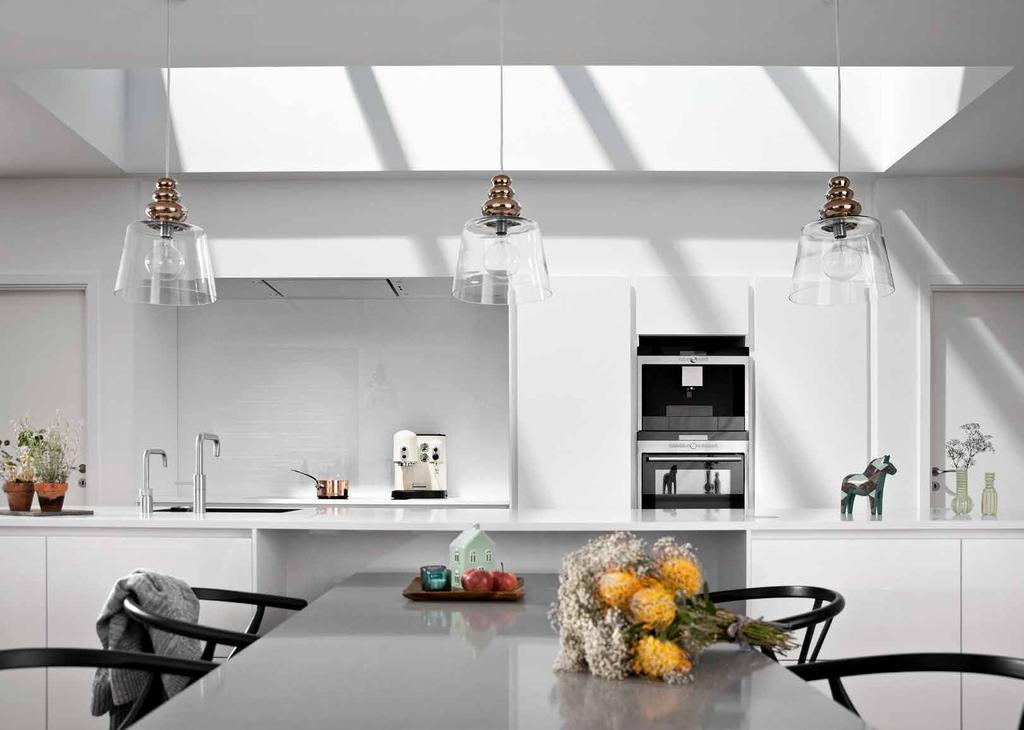

11 3,5x rychlejší odvod páry z kuchyně díky komínovému efektu Světelná šachta Cílené nasvětlení konkrétního místa Pracovní plocha kuchyňské linky nebývá dobře osvětlená Pergola stíní prosklenou plochu Světelná šachta 1 Cílené nasvětlení Horní osvětlení je intenzivnější, takže pracovní plocha bude lépe osvětlená, i když bude dále od fasády. Efektní a jednoduché řešení, které zlepší světelné podmínky v domě a umožní optimální ventilaci. Světelná šachta umožňuje cílené nasvětlení konkrétního místa a automatické provětrání prostoru. Jedná se o ekonomické řešení bez složitých zásahů do konstrukce. 2 Více místa Když v kuchyni použijete osvětlení shora pomocí střešních oken, uvolníte si prostor pro skříňky tam, kde byste normálně měli okna. 3 Ventilace Pokud větráme vysoko umístěnými okny, dojde k rychlému odtahu znečištěného vzduchu. Vyvětráme tak za krátkou dobu a nedojde ke snížení teploty v místnosti. 20 MODERNÍ BUNGALOV VELUX

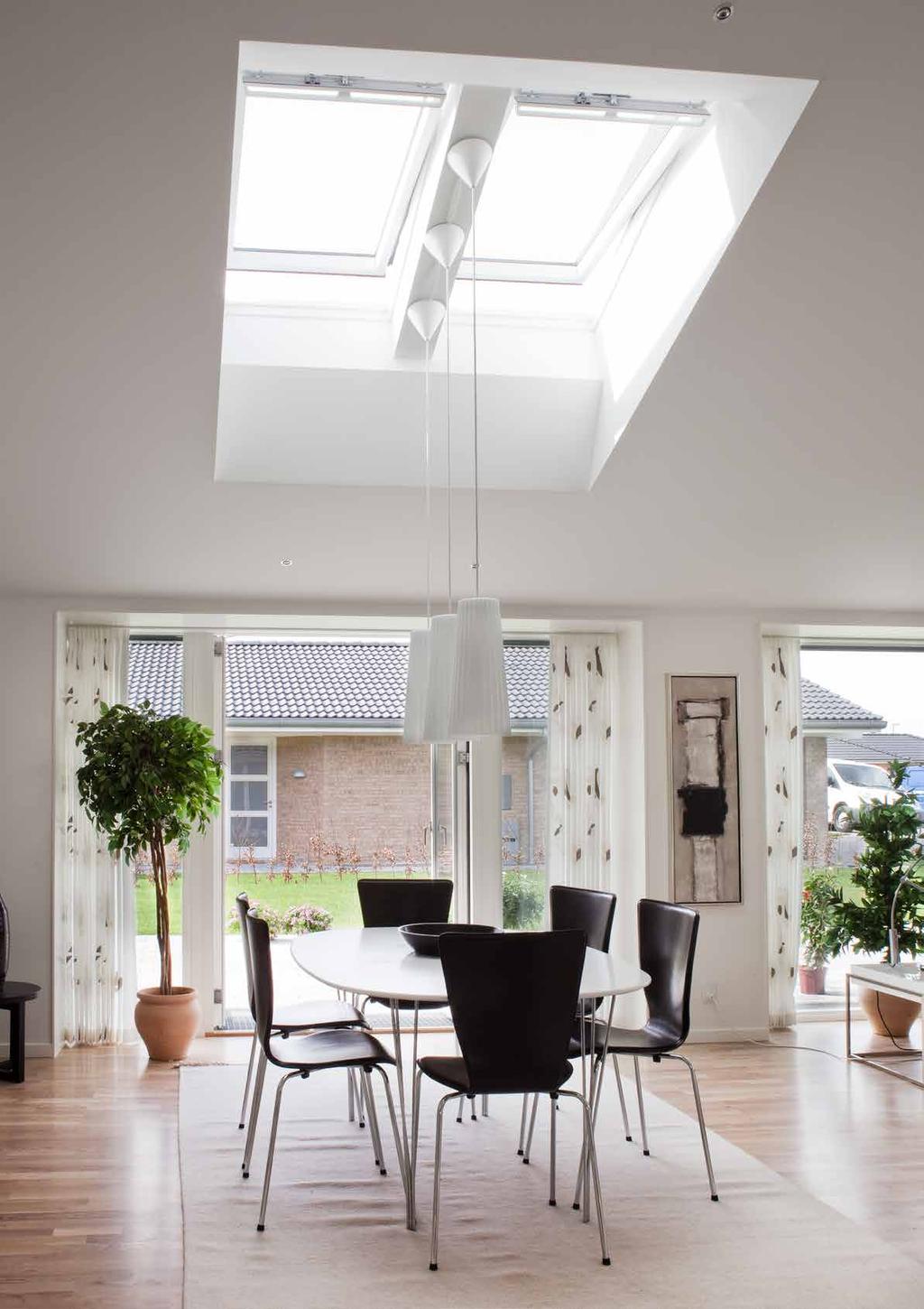

12 Zrak Přirozené světlo zlepšuje naši schopnost jasně vidět bez námahy a napomáhá i vývoji očí u dětí a dospívajících. Denní světlo má přirozené podání barev, což oceníme jak v kuchyni, tak v koupelně. Světelná šachta Světelná šachta se nejčastěji navrhuje pro dvě a více střešních oken. Samostatná okna je dobré navrhnout větších rozměrů. Cílené nasvětlení Vazník můžeme ve světelné šachtě přiznat, nebo zvolit vazníkovou výměnu. Ekonomický způsob osvětlení a provětrání konkrétního místa v domě. Světelná šachta umístěná u obvodové stěny má menší hloubku. Více technických informací na 22 MODERNÍ BUNGALOV VELUX 23

13 Lepší prosvětlení Efekt působení denního světla Potřebujeme více světla správného druhu a ve správný čas. Zlepšení prosvětlení o 48 % průměrná hodnota ČDO Světelná šachta Porovnání LUX LUX Spektrum Světlo a tma Hodnota ČDO bez střešních oken Hodnota ČDO se střešními okny O denním světle je známo, že ve srovnání s obvyklými elektrickými světelnými zdroji obsahuje vysoké dávky světla potřebného pro biologické funkce. Cirkadiánní systém (C(λ)) je nejvíce ovlivňován v pásmu vlnových délek mezi 446 a 488 nm, zatímco na zrakový systém (V(λ)) mají největší vliv vlnové délky okolo 555 nm. Spektrální složení denního světla je v těchto pásmech elektromagnetického spektra mnohem bohatší než obvyklé elektrické světelné zdroje. Cirkadiánní systém je propojen s cykly světla a tmy v přírodě (den a noc). Předpokládá se, že zdravé světlo velmi úzce souvisí se zdravou tmou, což v zásadě znamená, že potřebujeme vysokou intenzitu světla přes den a tmavou, zatemněnou místnost při spánku. Činitel denní osvětlenosti (ČDO) v % 8,0 7,0 6,0 5,0 4,0 3,0 2,0 1,0 Umožňuje vytvářet vizualizace a fotometrické analýzy, stanovit činitel denní osvětlenosti a zpracovat studie oslunění. Zdarma ke stažení na schodiště 150 LUX šatna 200 LUX koupelna 200 LUX dětský pokoj kuchyně jídelna 300 LUX obývací pokoj ložnice Hodnocení prosvětlení vašeho bungalovu vám rádi zpracujeme. Kontaktujte nás na architekt.cz@velux.com 24 MODERNÍ BUNGALOV VELUX 25

14 Světelná šachta Rodinný dům Solroed, Dánsko 1 2 Rodinný dům Helsingør, Dánsko Příklady realizací 3 Rodinný dům USA Kuchyňská linka je nejfrekventovanější pracovní plochou v domácnosti. Cílené nasvětlení pracovní plochy přináší maximální komfort při přípravě jídla V přízemních domech často vychází koupelna doprostřed dispozice. Díky střešním oknům, světlovodům nebo světlíkům VELUX se může stát atraktivní místností. Přirozená ventilace vysoko umístěnými okny je díky komínovému efektu velmi účinná. Více referencí na 26 MODERNÍ BUNGALOV VELUX 27

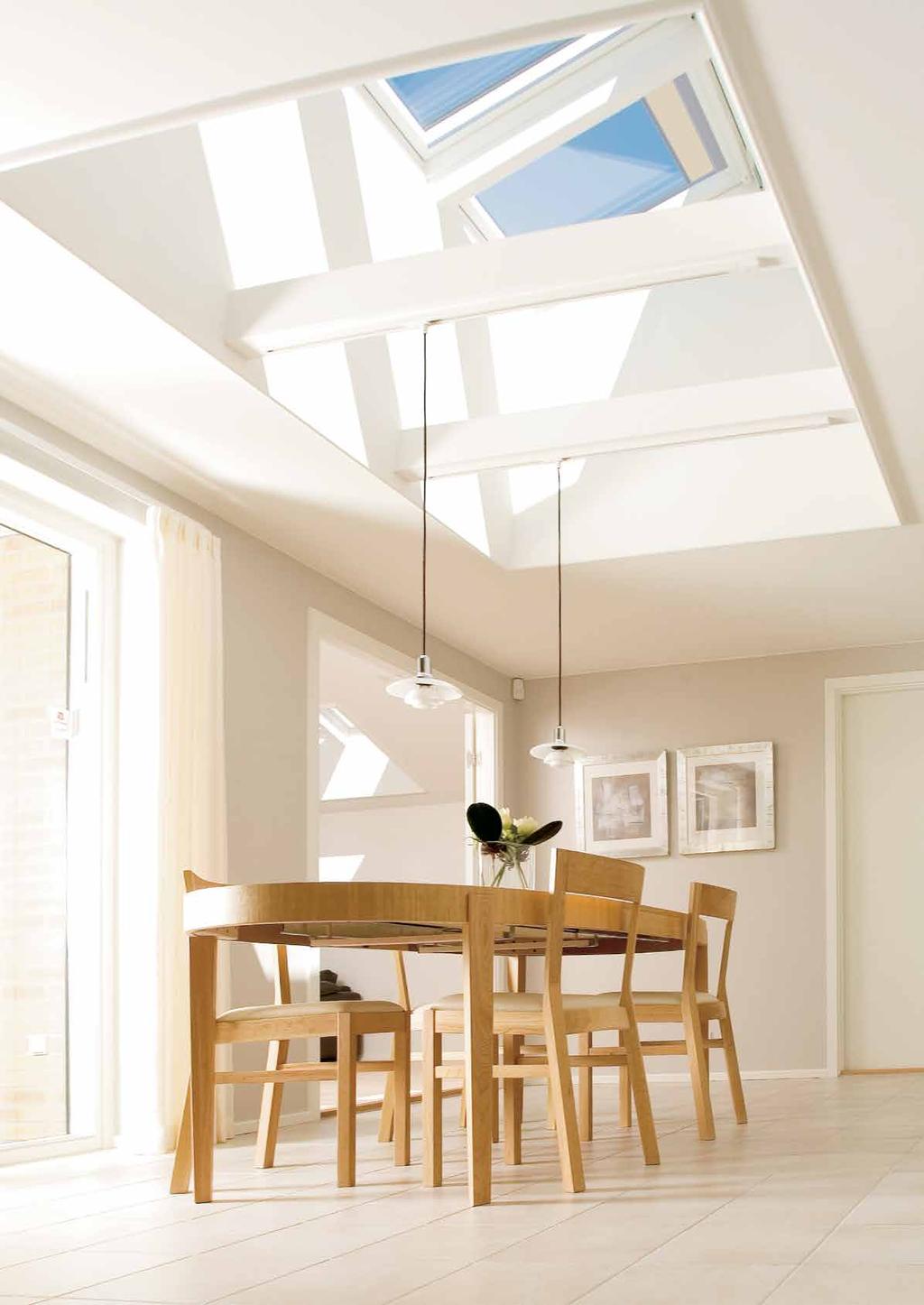

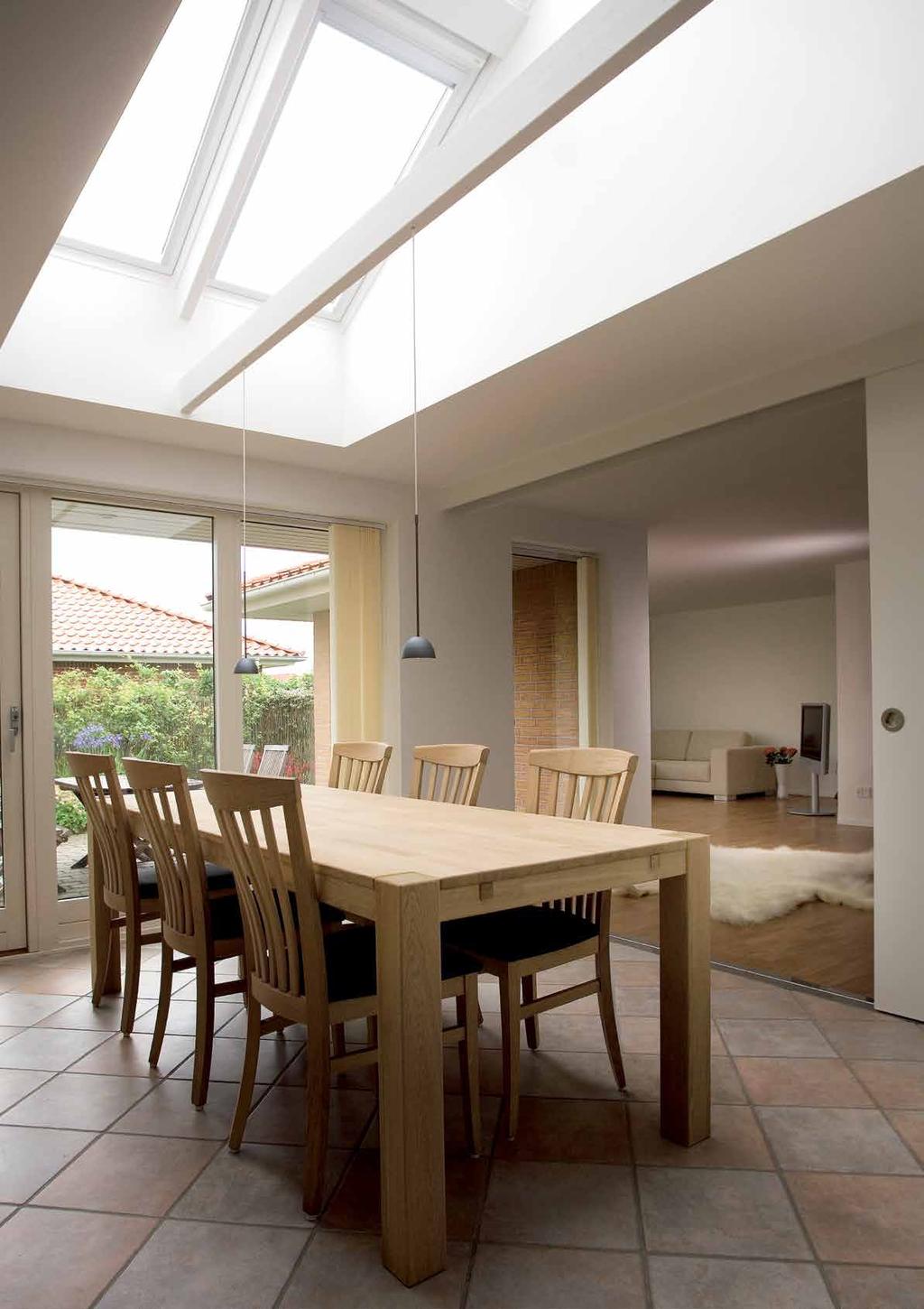

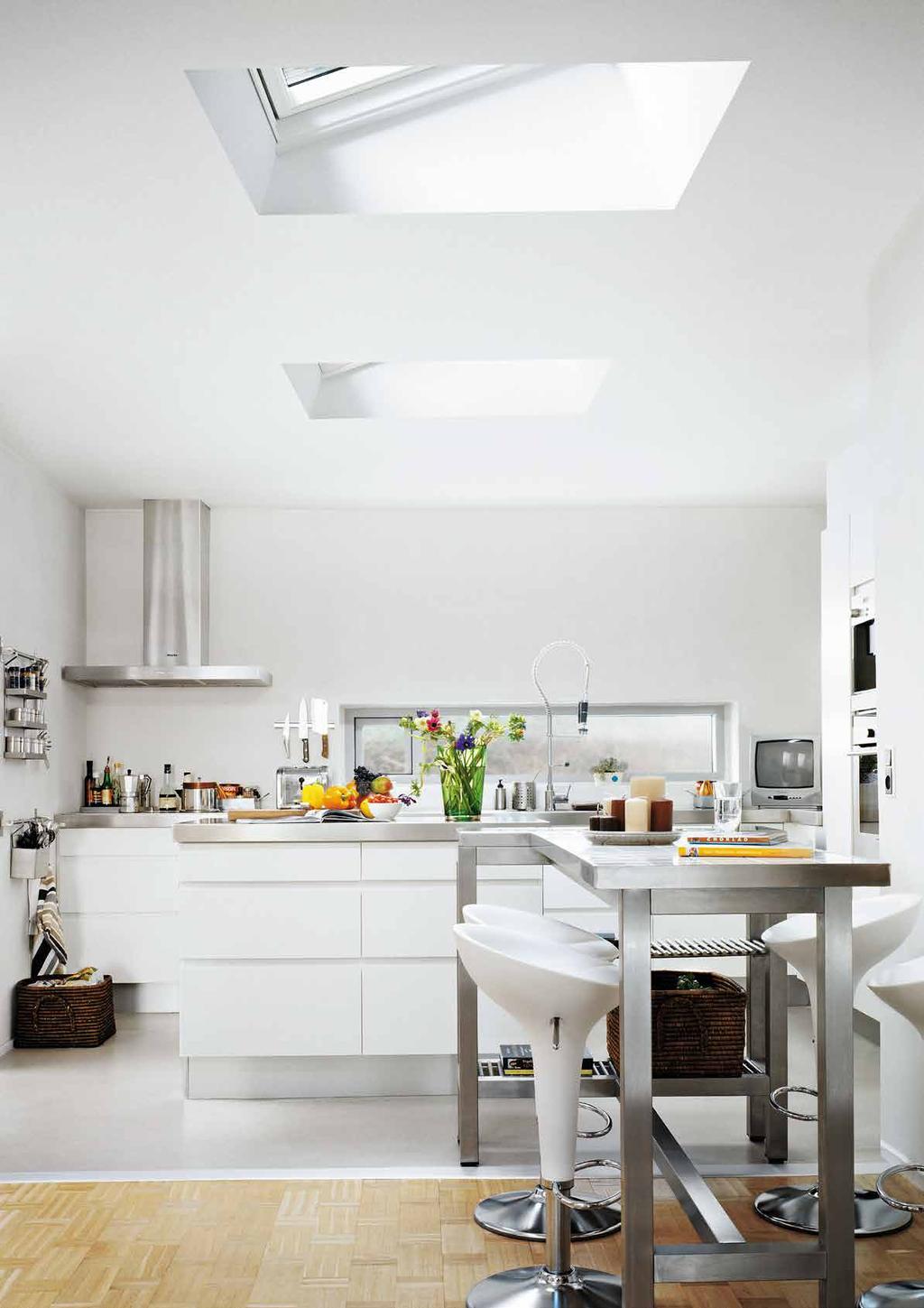

15 Světelná šachta možnosti provedení Světelná šachta s výměnou 1 2 Samostatná střešní okna v šachtách Příklady realizací 3 Světelná šachta s viditelnými vazníky Světelná šachta s výměnou umožní integrovat sestavu střešních oken a je méně náročná na technické provedení detailů. Vazníky ve světelné šachtě můžeme obložit sádrokartonem a získáme vizuálně zajímavé řešení Vazníky ve světelné šachtě můžeme ponechat viditelné a opatřit je nátěrem. Více referencí na 28 MODERNÍ BUNGALOV VELUX 29

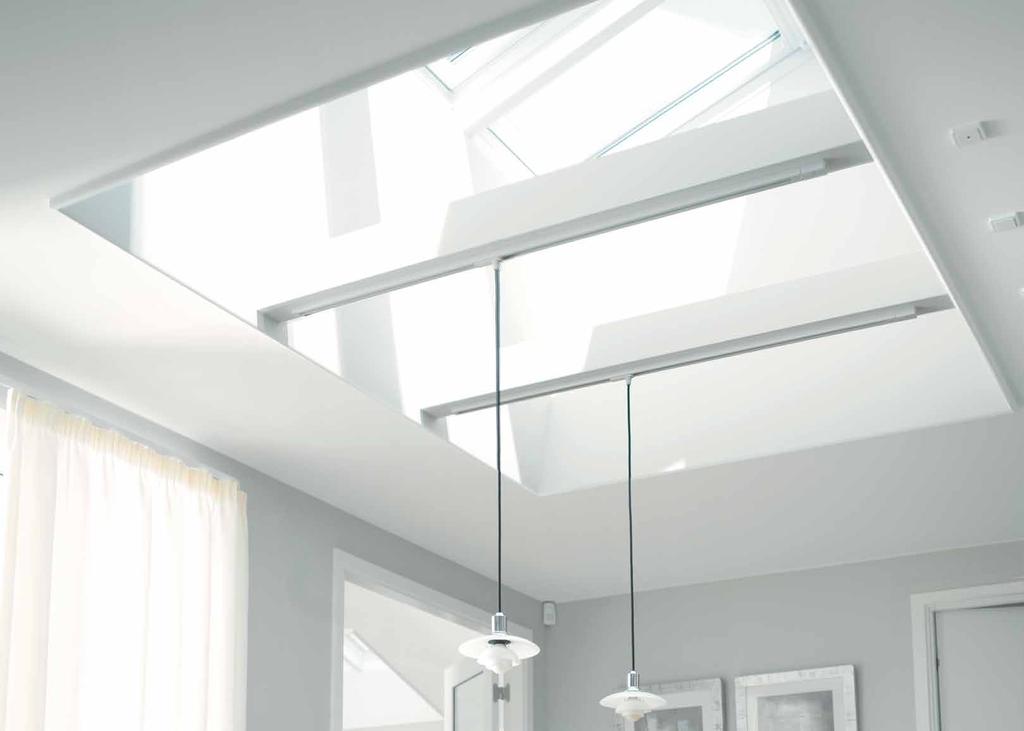

16 Světelná šachta s výměnou 1 2 Příklady realizací 3 Pokud zvolíme komlpletní vazníkovou výměnu, vytvoříme spojitý prostor pro osazení oken. Tento princip je často využíván pro šachty s dvěmi okny U širších sestav je možné zachovat rám vazníků a využít ho například k instalaci osvětlení. Šachta musí umožňovat otáčení okna o 180, aby jej bylo možné umýt. Důležité je správné napojení parotěsné fólie. Světelná šachta s výměnou mezi vazníky 30 MODERNÍ BUNGALOV

17 Doporučené výrobky Pro zdravý domov. Automaticky ZAJIŠTĚNÍ PROSVĚTLENÍ A VENTILACE 2x střešní okno Světelná šachta Bezúdržbová, manuální střešní okna GLU a motory KMG s řídící jednotkou KUX Venkovní a vnitřní doplňky Dálkově ovládané předokenní a vnitřní rolety SML a DML AUTOMATICKÉ ŘÍZENÍ VĚTRÁNÍ A STÍNĚNÍ VELUX ACTIVE Inteligentní systém ovládání střešních oken, rolet a žaluzií VELUX pomocí chytrých senzorů PROSVĚTLENÍ VNITŘNÍ ČÁSTI DISPOZICE Světlovod Prostory uprostřed dispozice vybavíme světlovodem TWR se systémovou parotěsnou fólií a integrovaným LED osvětlením. BEZPEČNÉ OSAZENÍ DO STŘEŠNÍHO PLÁŠTĚ VELUX systém Bezpečné osazení do střechy zajistí systémové lemování EKW se zateplovacím rámem BDX a parotěsnou folií (BBX). 32 MODERNÍ BUNGALOV VELUX 33

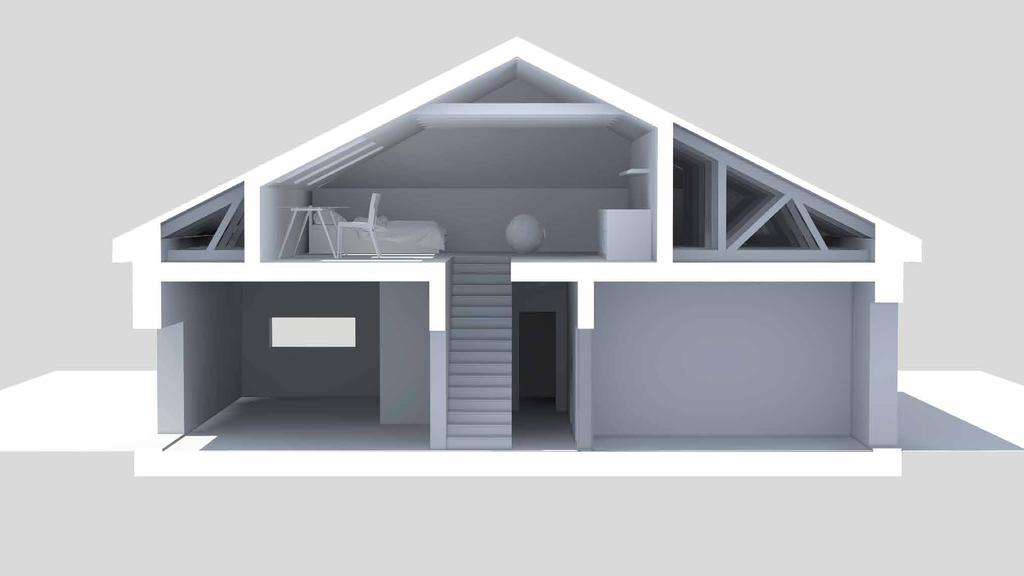

18 3,5x rychlejší výměna vzduchu díky komínovému efektu 2x více denního světla střešními okny Prostor vazníků využitý pro bonusovou místnost Prostor vazníků využitý pro bonusovou místnost 1 Více prostoru Bungalovy na širších dispozicích poskytují dostatek prostoru na vybudování plnohodné místnosti. Získáme více místa v přízemí. Pracovna nebo ložnice navíc se vždycky může hodit. S rozrůstajícími se potřebami rodiny často zjistíme, že nám místnost navíc chybí. Pojďme se na to připravit a připravme vazníkový krov tak, abychom zde mohli takovouto místnost vybudovat. 2 Etapizace Není nutné vše vybudovat hned. Krov můžeme mít připravený na postupné rozrůstání potřeb rodiny. 3 Atmosféra Bonusová místnost v podroví bude mít neopakovatelnou atmosféru. Spoustu světla, větrání i stínění v létě zajistíte střešními okny. 34 MODERNÍ BUNGALOV VELUX

19 Více místa Prostor vazníků je dostatečně veliký, aby umožnil vybudování prostoru pro skladování, pracovnu nebo jako další obytnou ložnici. Prostor vazníků využitý pro bonusovou místnost Dostupnost denního světla Princip návrhu denního osvětlení musí být konstruován tak, aby poskytoval dostatečné množství světla v místnosti a na pracovní ploše (viz. hodnoty vizuální potřeby pro jednotlivé činnosti níže), takže denní světlo je během dne hlavním nebo dokonce jediným (autonomním) zdrojem světla. V posledních letech přecházíme k širší definici kvality osvětlení, která zahrnuje lidské potřeby, architektonickou integraci i ekonomické aspekty. Vizuální komfort Zabránění konstrastu a oslnění Lze zobecnit, že pro denní osvětlení je vhodná variace intenzity osvětlení okolo 10:1. Lidské oko dokáže pojmout větší variace intenzity osvětlení, je li prostor osvětlen denním světlem, než když je osvětlen uměle. schodiště 150 LUX šatna 200 LUX koupelna 200 LUX dětský pokoj kuchyně jídelna 300 LUX obývací pokoj ložnice pracovna 36 MODERNÍ BUNGALOV VELUX 37

20 3,5x rychlejší výměna vzduchu díky komínovému efektu 2x více denního světla střešními okny Prostor vazníků využitý pro skladování Prostor vazníků využitý pro skladování Prostoru k ukládání věcí není nikdy dostatek. využijme tedy volný prostor pod střechou a šetřeme cennou plochou v přízemí. Ať již vybudujeme plnohodnotnou místnost, nebojen skladovací prostor, oceníme v něm přírodní světlo světlovodů nebo střešních oken. 1 Více prostoru V prostoru vazníků je možné vybudovat sklad přístupný po půdních schodech, získáme tak více místa v přízemí. 2 Etapizace Není nutné vše vybudovat hned. Krov můžeme mít připravený na postupné rozrůstání potřeb rodiny. 3 Úspora Přesunem skladování do podkroví ušetříme drahou podlažní plochu v přízemí. 38 MODERNÍ BUNGALOV VELUX

21 Lepší prosvětlení Potřebujeme být denně vystaveni působení denního světla, protože denní světlo je bohaté v pásmu vlnových délek spektra, na které je náš mimovizuální systém nejcitlivější. Úspora Pokud docílíme optimálního prosvětlení celého domu na úrovni doporučených hodnot, je snížení energie na svícení u rodinného domu okolo 30 %. Prostor vazníků využitý pro skladování Denní světlo oceníme i v místnsosti pro skladování. Ať už využijeme střešní okna, nebo světlovody. Prostor vazníků je upraven tak, aby umožňoval vybudování prostoru pro skladování. Prostor může být snadno dostupný díky půdním schodům. Potřeba výhledu Naplnění potřeby kontaktu s vnějším životním prostředím je důležitým psychologickým aspektem ve vztahu k dennímu světlu. Samotný přísun denního světla nestačí k tomu, aby uspokojil potřebu lidí mít výhled do okolí včetně oblohy, obzoru a země. Nově budované interiéry je třeba navrhovat tak, aby mohly uspokojovat lidské potřeby a aby byly propojeny s přírodním prostředím tak, že minimalizujeme překážky ve výhledu a umožníme výhled do dálky. Velikost a polohu okenních systémů je třeba pečlivě zvážit s ohledem na úroveň očí obyvatel budovy. schodiště 150 LUX šatna 200 LUX koupelna 200 LUX dětský pokoj kuchyně jídelna 300 LUX obývací pokoj ložnice pracovna Více technických informací na 40 MODERNÍ BUNGALOV VELUX 41

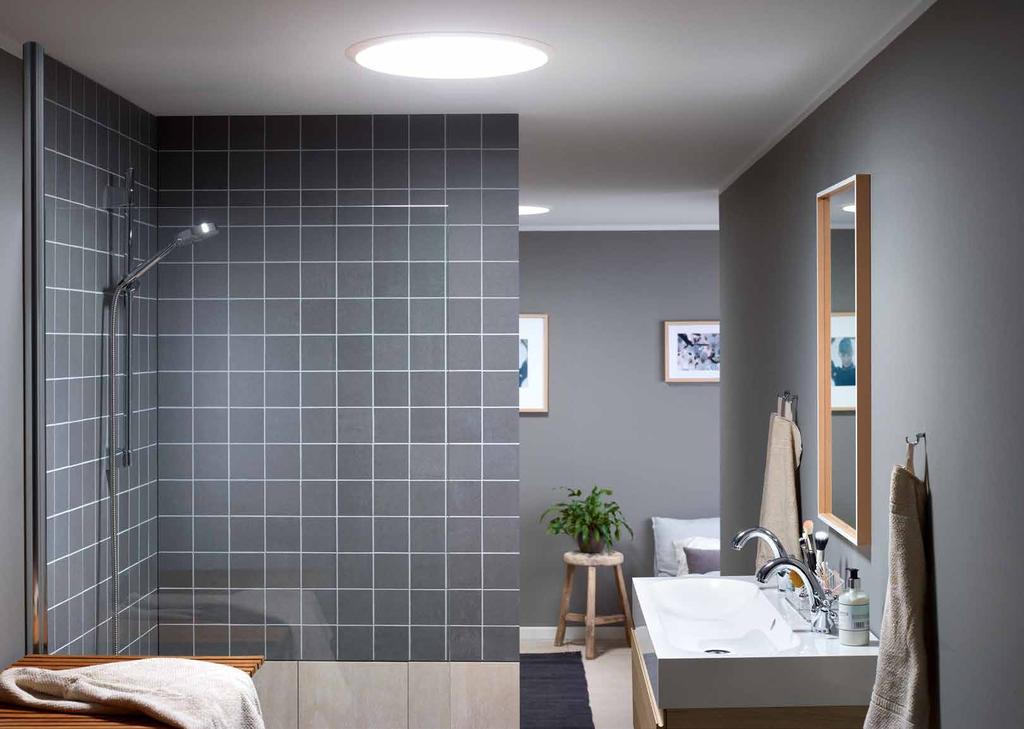

22 Světlovody v bungalovech 1 2 Příklady realizací světlovody v bungalovech 3 Prvních 15 až 20 minut ranního světla pomáhá nastavit biologické hodiny našeho těla, vyšší intenzita nás nastartuje na celý den. V přízemních domech často vychází koupelna doprostřed dispozice. Díky světlovodům se může stát atraktivní místností Vstupní prostory utváří první dojem. Přirozené denní světlo přemění tyto mnohdy opomíjené prostory na vítající prostor. Nejjednodušší způsob prosvětlení chodby představují světlovody VELUX. Osvětlením chodby denním světlem snížíme potřebu svícení o 400 hodin za rok. Více referencí na 42 MODERNÍ BUNGALOV VELUX 43

23 Potřebujeme více světla ve správný čas a správného druhu Denní světlo má významný vliv na lidskou psychiku, ovlivňuje naši náladu a pocit pohody během dne. Uvnitř budov trávíme až 90 % času Ukládání vitamínu D Vyšší produktivita Hlubší spánek Zrak Spektrum Úspora Legislativa Vitamín D potřebujeme k tomu, aby si naše kosti zachovaly potřebnou pevnost, a pomáhá také k prevenci řady onemocnění. Produkce vitamínu D je aktivována denním světlem. Řada studií dokládá, že výkonnost se zvyšuje s kvalitou osvětlení až o 15 %. Hlavní řídicí centra v těle jsou přímo stimulována a regulována denním světlem. Mnoho aspektů fyziologie lidského těla a lidského chování podléhá 24hodinovým rytmům, jde například o cyklus spánku a bdění, cykly bdělosti a výkonnosti, cykly bazální tělesné teploty nebo tvorbu hormonů melatoninu a kortizolu. Přirozené světlo zlepšuje naši schopnost jasně vidět bez námahy a napomáhá i vývoji očí u dětí a dospívajících. Žádný zdroj umělého osvětlení nemá stejné spektrum a nemění barvu v průběhu dne. Proto i rostliny nejlépe prospívají v denním světle. Pokud docílíme optimálního prosvětlení celého domu na úrovni doporučených hodnot, je snížení energie na svícení u rodinného domu okolo 30 %. Vyhláška 20/2012 Sb. ČSN :2007 Základním hlediskem pro stanovení požadavků na úroveň denního osvětlení budov je zařazení zrakové činnosti podle zrakové obtížnosti. U obytných místností je vyžadována minimální hodnota činitele denní osvětlenosti 0,5 %, která musí být splněna ve všech kontrolních bodech na srovnávací rovině. Průměrná hodnota činitele denní osvětlenosti je nejméně 2 %. 44 MODERNÍ BUNGALOV VELUX 45

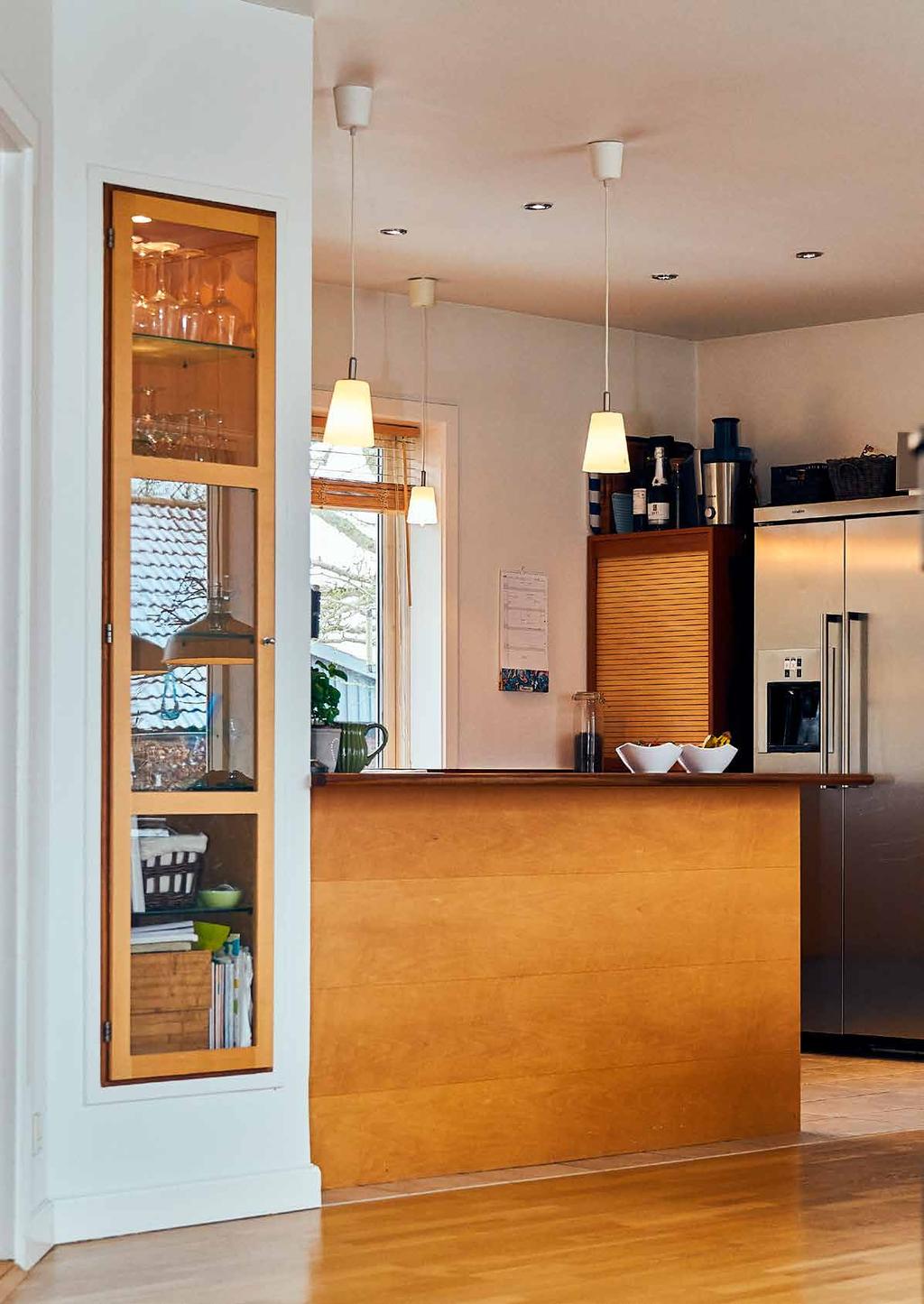

24 Příklad realizace před potom 46 MODERNÍ BUNGALOV VELUX 47

25 Příklad realizace před potom 48 MODERNÍ BUNGALOV VELUX 49

26 Příklad realizace před potom 50 MODERNÍ BUNGALOV VELUX 51

27 Otevření bungalovu do krovu neznamená navýšení spotřeby Současné stavby jsou tak dobře zateplené, že pokud využijeme pasivní solární zisky ze střešních oken, je dopad na spotřebu energie na vytápění zanedbatelný viz. případová studie. Energetická efektivita současných staveb je tak vysoká, že větší objem vzduchu v místnosti zvýší spotřebu energie na vytápění jen zanedbatelně. U uvedeného příkladu je to do 6 %. Střešní okna mají pozitivní energetickou bilanci více pasivních solárních zisků než ztráty, a proto je celkový dopad změny na spotřebu energie na vytápění jen 2,4 %. Pro maximální komfort je vhodné využít podlahové vytápění. Porovnání spotřeby energie na vytápění bungalovu potom Otevřený strop 4 ks střešních oken* 7172,84 před pohled 1 pohled 2 Uzavřený strop bez střešních oken 7007, * 3 střešní okna s trojskly jsou orientována na jih, 1 ks na sever. Výpočet byl pro dům VELA 115 zpracován FS VUT Brno v rámci projektu AdMaS UP. 2000x x x2100 K x750 Zvýšení spotřeby jen o 2,4 % spotřeba energie na vytápění x , x pohled 2 pohled x x x MODERNÍ BUNGALOV VELUX 53

28 Tabulka velikostí střešních oken (rozměr vnějšího rámu) Tabulka rozměrů světlíků (velikost stavebního otvoru) 60 PK CFP CVP 80 MK27 SK01 CFP CVP GZL GLL GPL (0,29) MK04 GZL GLL GPL (0,47) 1398 GLL GPL CFP CVP CSP CXP (0,92) (1,16) PK08 GPL GGU GPU CFP CVP GGU GPU CFP CVP Technick é inform (1,40) SK08 GPL ace Dálkově střešní okovládané celodř ev é no INTEGR ěn A MK UK08 GPU cm Technické listy střešních oken a lemování naleznete na Premium t GLU GGU GPU GGU GPU GPL Google Play Elektric ké ovládán í Typ zasklen í Materiá l Materiá oplechování l rámu křídla Tabulka velikostí mm vzdálenost INTEGR Popis 940 A CK02 Ovládání (0,22) okna dálko na platf ormě io-ho vým ovladačem rol je prog mecontrol komunikuj ícím nologie. resivníintegr a A ečná. Systém io-ho CK0bezp mecontintegr radiofrekv 4 Nástěnný A (0,29) MK04enční techkou jedno ovladač je již z (0,47) výro tkou. by spár Prvky ován s moto elekt ricstřešním rického ovlád ání jsou zabu Součástí okně. INTEGR dované A ovládání ve INTEGR tomaticky okna FK06 MK0 A INTEGR dešťový A zavře okno je(0,47) 6 Okno INTEGR (0,59)or, kterýpk06 v případě senz je možn A aué ovlád deště. Možnost (0,75) SK06 přímého at i manuálně (0,95). doplňků připojení elektricky Snadná rolet či žaluz ovlád ií. mon aných Ventilačn táž rolet a INTEGRA žaluz INTEGR í A a zajišťuje klapka vpouštífk0ií8na elekt rický INTEGR dovn MK0 8 pohon A Integrova tak jeho cirku (0,58) itř čerst INTEGR (0,72) vý vzdu PK08 A laci i při ch (0,92) zavřeném Snadné ný prachový a SK08 hmyzový připojení okně. (1,16) filtr. kabelu s do zásu vky pom vidlicí. ocí 7,5 m dlouhého Sklon stře chy INTEGR Lze insta A INTEGR lovat ve MK10 A sklonu INTEGR PK10 od 15 (0,85) A do 90. (1,07) SK10 Materiál rámu/kř (1,35) ídla Lepený dřev lakováním ěný profil z jehličnanů ( ) = efekti ThermoTe. vní plocha s dvojvrstv skla, m 2 ým λ = 0,03 chnology EPS HT400 Dřevěné 8 W/mK šedé barv části jsou y vrstvou opatřeny impregna Nátěry transparentního cí a 85 jsou mezi laku μm jednotliv. ými vrstv Kód mate ami zbro riálu 3---, ušeny. např. MK B Rozměry Velikost okna INTEGR (0,91) Materiál oplechov ání UK10 GIU GIL GIU GIL GIU GIL GIU 920 GIL MK VFE PK34 VIU VFE MK31 VIU VFE PK31 VIU VFE VIU VFE SK31 VIU VFE MK35 VIU VFE VIU PK35 VFE SK35 VFE v přírod oddělení 7043 ním prove ním prove dení dení Venkovní Venkovní stínění markýzy MML Venkovní rolety SML UK08 INTEGR A UK10 x 1398 UK x (1,63) x x Viditeln x3 mm lepené plave s vylep šenou zvuko né sklo se 2 PVB fóliem a selek tivně vě-izolační schopností i reflexní vrstvou 3 mm plave né sklo se selek vrstvou tivně reflexní 4 mm tvrze né sklo se samo a úprav ou proti čistící vrstvou rosení trojsklo 170 Standard Krypton ně dodá vané zask e PROD UKTO VÁ INFOR MACE: PŘÍRODNÍ CELODŘEV f k Lemován B ĚNÉ KYVN É STŘE ŠNÍ OKNO CK02 í a mon tážní výro Lemován í: samosta instalace tná instalace ED sestavy s EBY nosníkem EBDostupné EKi zapuštěn pro standardní ou mon táž INTEG RA lení pro CK INTE se zaskl GRA ením 66 INTE se zaskl GRA ením 68 I k 0,05 é znaky 4 Zámek Pozinkovan á ocel (barva "stříbrná") sklo sklo 2x12 mm H e 12,5 1,1 0,72 4 Typ zaskl ení Plnící plyn ,7 35 0,52 0, Komora 12,5 1,0 0,5 37 0,51 0, EN 1026 Výška Popis Vnitřní Střední Šířka SK19 Výkresy osazení střešních oken naleznete na x 1285 x EN ISO 1119 EN 1339 EN 1541 EN Venkovní sklo B 942 EN x x 1085 x 1085 x 1204 Zasklení 30 mm EN ISO 887 x x x x x 725 x x x x x 1119 FK06 FK08 MK04 MK06 MK08 MK10 PK06 Thermo Technolog expandov y polystyrenaný šedé barvy EPS HT400 lepené plave a selek tivně né sklo se reflexní 2 PVB fóliem i vrstvou 3 mm plave Štítek nétyp sklo se oknaselek tivně reflex, veliko vrstvou st, zaskl ní 4 mm tvrze výrobení, CE označení, né sklo ní kód a QR kód a úprav se samočistíc í vrstvou ou proti rosení 2x12 mm Pojistka pro zafixován í okna trojsklo Argon jednotliv é velikosti x3 mm Oplechová ní bez vrutů lakovaný hliník PK08 PK10 SK06 bky SK08 SK10 UK04 UK08 Madl o venti klapk y lační hliník Závěsy Pozinkovan á ocel (barva: "stříbrná") UK10 Montážn í Plisovaná výrobky: a drenážní manžeta Zateplov žlábek BFX ací rám, manžeta plisovaná a BDX 200 drenážní žlábe k Manžeta 0 z fólie BBX parotěsné Prefabrik ované ostě LSB/LSC /LSD 200 ní 0 Protikus zasunutí pro pro snad pojistky né šedý plast umývání Možnost střešního otevření okna o 20 cm cca Technick Velik é vlastnos ost mon tážníhoti vent otvoru ilace vent Dálkový ovladač jedno duchý nástě ovladač nný je světlíkem spárován se již z výrob dostu y pné stisknutí funkce po tlačítek otevřít/zav řít/stop ilační klap Mont Vlast kou ážnosti ve stand hloubce ardní Profilovaná (červená Zapuštěná /Plochá linka) střešní montáž krytina hlouběji o 40 Střeš mm ní okna (modrá EDW/EDS šířka mont s trojsklem Charakteri linka) šířka ážního stiky proud otvoru ění vzduc Expo EDJ/EDN šířka okna nent průto CK-hu [l/s] (B) výška mont ku [-] 0 mm FK-Kapacita ážního otvoru 1,2 šířka okna ventilace (B) při 4 Pa výška okna 1,3 Kapa [l/s] mm cita venti (H) ,63 mm lace při výška okna 8 Pa [l/s] 0,63 Kapacita (H) + 145/1 2,8 ventilace 95 mm při 10 Pa 3,1 Kapacita [l/s] 4,3 ventilace při 20 Pa [l/s] 4,8 Ekvivalent 4,9 ní ploch a přes venti 5,5 Geometrick lační klapk 5,5 á ploch u [mm 2 a [mm 2 ] 6,2 ] VELUX MK-PK-- 1,5 4,1 7, , MK36 PK36 VFE UK35 SK36 VFE UK36 VFE mm MK38 PK38 SK38 UK info.v-cz@ velux.com x.cz Pohrajte si s denním osvětlením Daylight Visualizer umožňuje vytvářet vizualizace a fotometrické analýzy, stanovit činitel denní osvětlenosti a zpracovat studie oslunění. Zdarma ke stažení na Číselný údaj uvedený v závorce nad velikostí střešního okna (např. 0,59 u velikosti MK06) uvádí velikost prosklené plochy v m2. Informace o výrobcích zde najdete produktové listy, certifikáty a další technické informace o výrobcích. Ke stažení zde jsou pro Vás připraveny CAD detaily osazení oken do různých skladeb střech i VELUX BIM objekty, které můžete využít ve vašich projektech. 54 MODERNÍ BUNGALOV 2,4 0,63 4,9 7,6 8,2 9, ,63 5,7 8,9 10,2 11, Informace o cenác dardní h oken najde nabídky te na www kontaktujte velux.cz, zákaznické pro inform centrum. ace o dostu pnosti veliko stí a zaskle ní z nesta n- VELUX Česk Zákaznick á republika, s.r.o. é centrum: Telefon: VFE 1374 VFE UK-- 2,1 0,63 6,3 6,2 6, SK-- 1,7 0,63 3,5 5, VFE PK19 VIU UK31 v přírod τ1140 V [ ] x 1398 τ1140 UV [ ]x x 1406 Prův 1340zdušn x 978 ost1162 [třída x 784 ] 1340 Kód okna 0K mm 14 -N g1140 [ ] x 1178 SK08 SK10 UK UK VFE SK mm 10 S 7500 Doplňky Sítě prot i hmyzu ZIL TWR TCR TLR SK06 (1,40) f 0K10 MK12 Vnitřní stínění Zcela zatemňu jící rolet DML a Zastiňova Plisované cí rolety RML Dvojitě rolety FML plisované FMC rolety UK08 90 TWR TLR doplňky RAL 602 x x Stínící NCS 29 SK10 Lakovaný (kód mate hliník riálu -0--, např. Měď MK (kód mate 21) riálu -1--, např. Titanzinek MK (kód mate 21) riálu -3--, např. Při požad MK avku na 21) jinou barvu, konta ktujte zákaz nické 605 x x x 1178 Tech nické vlas 602 xtnos 984 ti 780 x x PK10 (1,63) 49 MK10 (1,35) 605 x x 1204 U942 x w [W/m K] 764 x 984 U942 x g [W/m K] 764 x 1204 R942 x 1600 w [db] 49 (1,07) 1600 Material (0,85) 780 x 978 MK06 MK08 PK10 A 495 x x x x 1398 MK10 PK06 PK08 INTEGR Drážka ostění kxl 372 x x x 1178 FK08 MK04 vzdálenost GDL Prosklená plocha exf 550 x x 978 FK06 A UK GDL Vnější rám BxH CK02 CK04 H GZL GLL GPL SK06 GZL GLL GPL CFP CVP CSP CXP Velikos (0,72) MK08 FK08 GGU GPU GGU GPU (0,95) PK06 GZL GLL GPL CFP CVP CXP Typ (0,58) GLU GGU GPU GZL GLL GPL App Store UK04 (0,75) MK06 GZL GLL GPL GGU GPU GGU (0,91) PK04 (0,59) CK06 FK06 GLL GLU GGU GPL GPU GLU GGU GPU GPL GZL GLU GLL GGU GPU GPL GXU GXL GPL (0,47) BK04 CK04 FK04 GGU GPL GPU GLU GGU GPU 100 GGU 120 GGU GPL GPU (0,22) CK02 I GZL GLU GLL GGU H CK CFP CVP Knihovnu objektů pro Revit, SketchUp a ArchiCAD naleznete na CFP CVP VELUX 55
