Instalace střešního okna VELUX do masivní střechy Ytong Komfort

Transkript

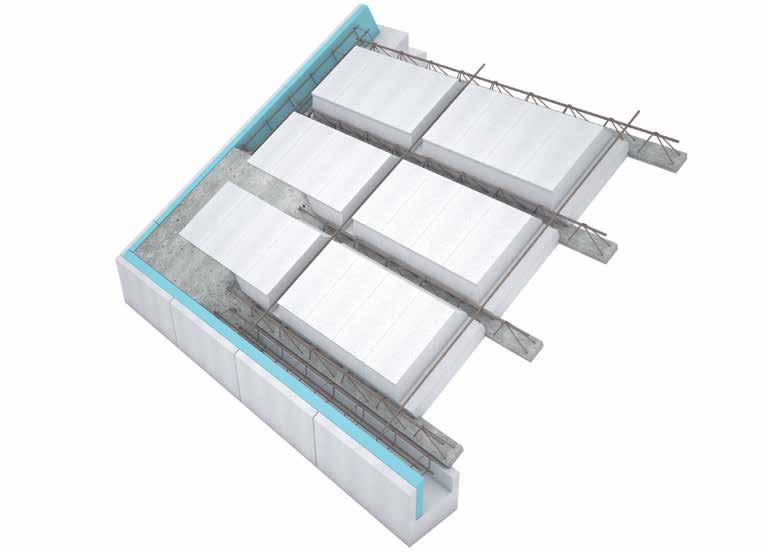

1 Instalace střešního okna VELUX do masivní střechy Ytong Komfort Denní světlo je nenahraditelné a s pomocí střešních oken ho přivedeme dovnitř interiéru. Střešní okno VELUX můžeme osadit i do masivní těžké střechy. Stejně jako je systém střechy Ytong Komfort vhodný pro stavbu svépomocí, je přátelský i pro instalaci střešního okna VELUX. Střecha Ytong Komfort je montovaný konstrukční systém tloušťky mm nebo 5 mm, skládá se ze ŽB nosníků Ytong a vložek Ytong+. věnec štítu zdivo štítu příčné ztužující žebro s výztuží min. mm Postup montáže:. Uložení nosníků. Podepření konstrukce. Položení vložek. Zálivka betonem betonová zálivka věnců a žeber z betonu min. C/5 stropní vložka Ytong + Otvor v montované konstrukci se provede pomocí výměny. příhradový nosník Ytong věncovka snížená stropní vložka Ytong + výšky mm železobetonový věnec nosná obvodová stěna Nosníky a vložky lze klást jak vodorovně, tak v kolmém směru (dle konstrukčního systému stavby).

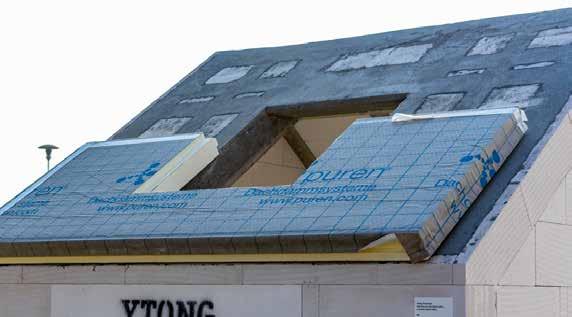

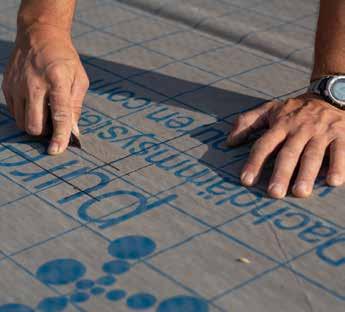

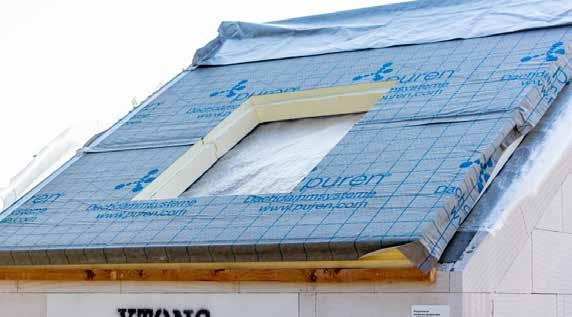

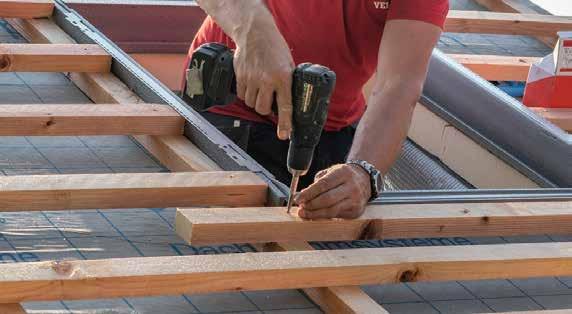

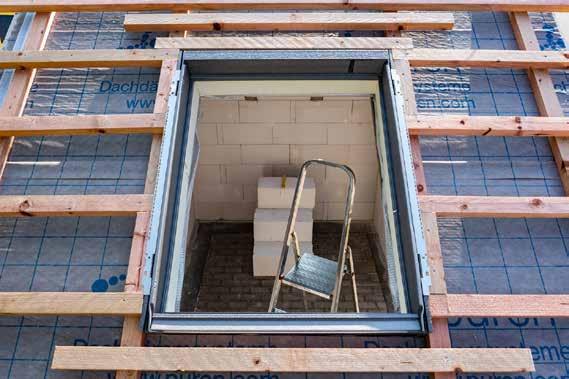

2 Postup Příprava okenního otvoru Do panelu tepelné izolace s integrovanou hydroizolační vrstvou vyříznete otvor dle velikosti okna, konkrétně otvor s ozubem pro osazení zateplovací sady BDX. Panel spolu s parotěsnou fólií pokladete na střešní rovinu, na desky tepelné izolace připravíte střešní a montážní latě. Pomocí montážních latí určete okenní otvor. Na bocích, horní i dolní straně doplňte otvor o pomocné montážní latě. INSTALACE STŘEŠNÍHO OKNA VELUX DO MASIVNÍ STŘECHY YTONG KOMFORT

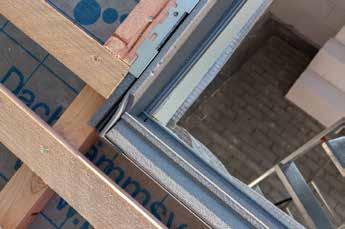

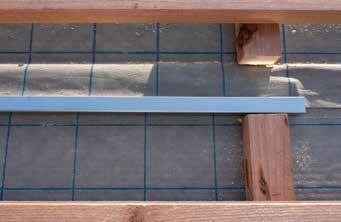

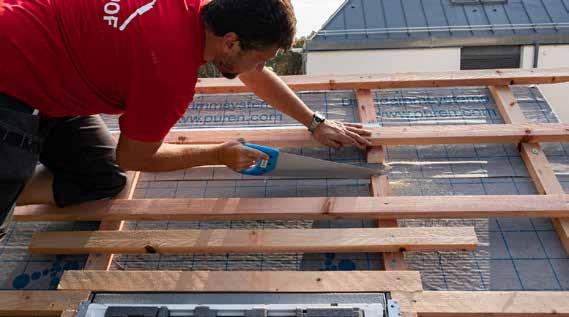

3 Montáž střešního okna exteriér Následuje vložení zateplovací sady BDX. Zateplovací sada sestává ze čtyř dílů. Po sestavení osadíte vzniklý rám na latě kolem okenního otvoru. Tím zajistíte propojení tepelné izolace okenního rámu s izolantem střechy (a zamezíte tak vzniku tepelného mostu). Do osazené zateplovací sady vložíte okenní rám. Rám zafixujete pomocí montážních úhelníků (standardní nebo zapuštěná montáž). U standardní montáže se montážní úhelníky osazují na dolní a horní rám, u zapuštěné se úhelníky osazují na rámy boční. Standardní montáž červená ryska Zapuštěná montáž modrá ryska Volitelná úroveň montáže Střešní okna VELUX jsou dodávána s montážním úhelníkem, který lze použít pro standardní i zapuštěnou montáž. Chcete-li dosáhnout účinnějšího zateplení a vizuálně atraktivnějšího vzhledu, zvolte lemování pro zapuštěnou montáž (o mm hlouběji do střechy). Vyříznete střešní latě pro umístění drenážního žlábku. Drenážní žlábek umístěte nad první průběžnou lať nad střešním oknem. VELUX

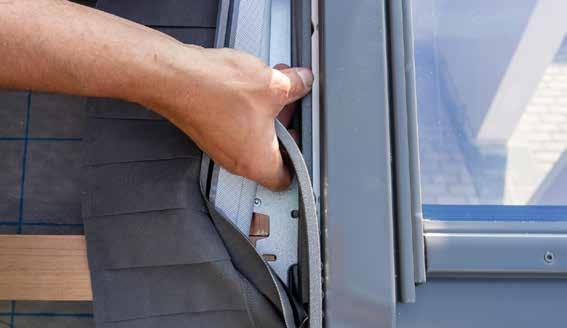

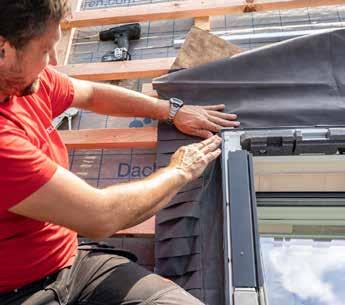

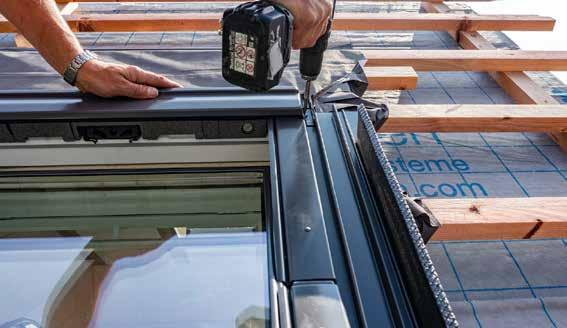

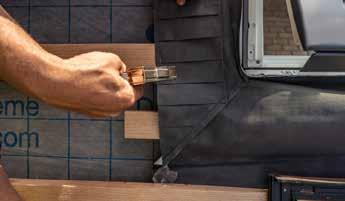

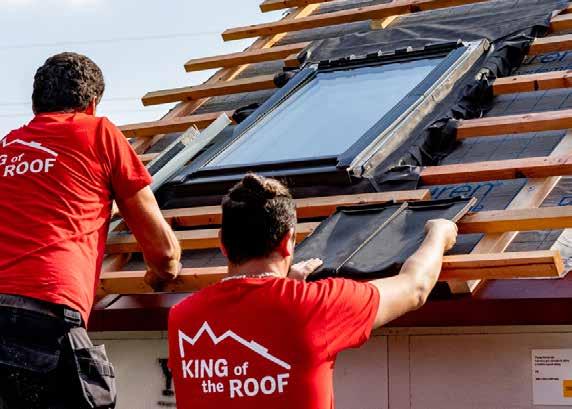

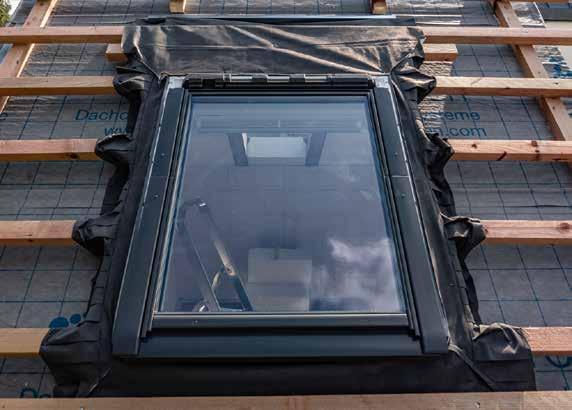

4 Nalepením pásků izolace dle montážního návodu doplníte zateplení rámu nad úrovní konstrukce. Vložíte manžetu z hydroizolační fólie BFX a nalepíte ji na rám okna. Manžeta i doplňkové pásky izolace jsou dodávány s páskem lepidla, který umožňuje jejich snadné nalepení na rám okna na všech stranách. Manžetu vytvarujete okolo latí a zafixujete ji pomocí nerezových sponek. Předepsaným způsobem přetáhněte manžetu i přes drenážní žlábek. Hlavní ochranu okna před povětrnostními vlivy zajišťuje hliníkové oplechování a lemování. Typ lemování je určen typem krytiny. Oplechování osazujte v pořadí uvedeném v montážním návodu. INSTALACE STŘEŠNÍHO OKNA VELUX DO MASIVNÍ STŘECHY YTONG KOMFORT

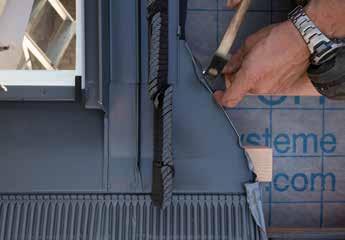

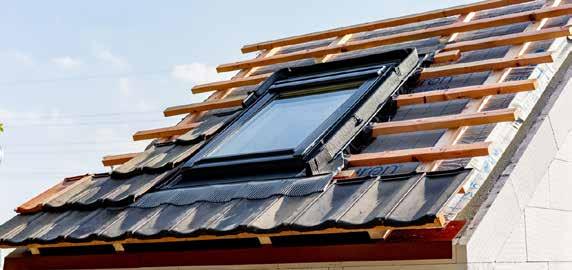

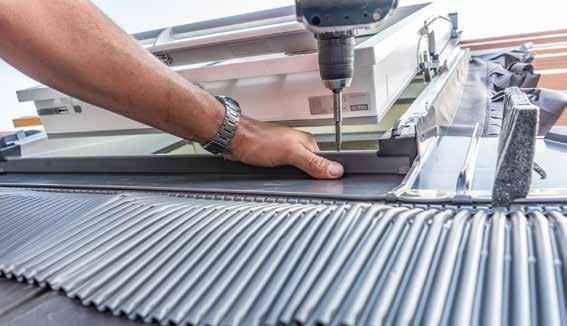

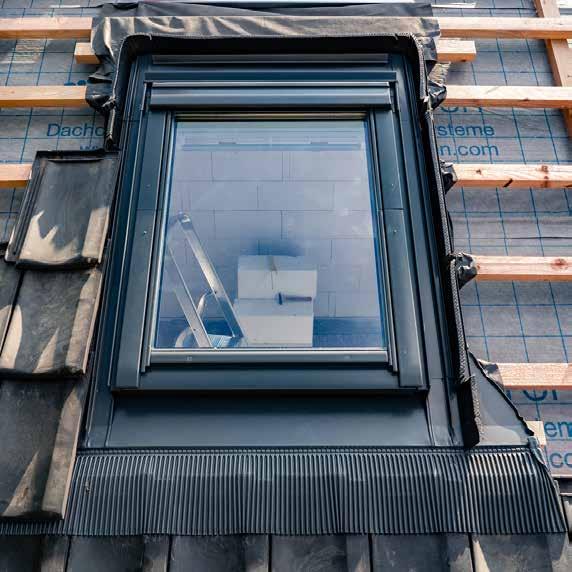

5 Při montáži lemování EDJ je důležité, aby pěnové těsnění i ohebná část spodního dílu lemování těsně doléhaly na střešní krytinu. Po pokládce první řady krytiny vytvarujete spodní část lemování dle tvaru krytiny tak, aby ohebná část těsně přiléhala a zabraňovala tak vnikání vody pod lemování. VELUX 5

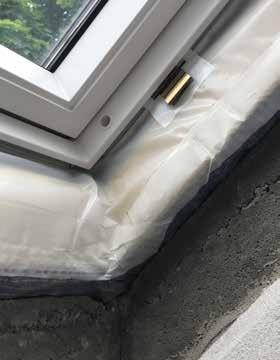

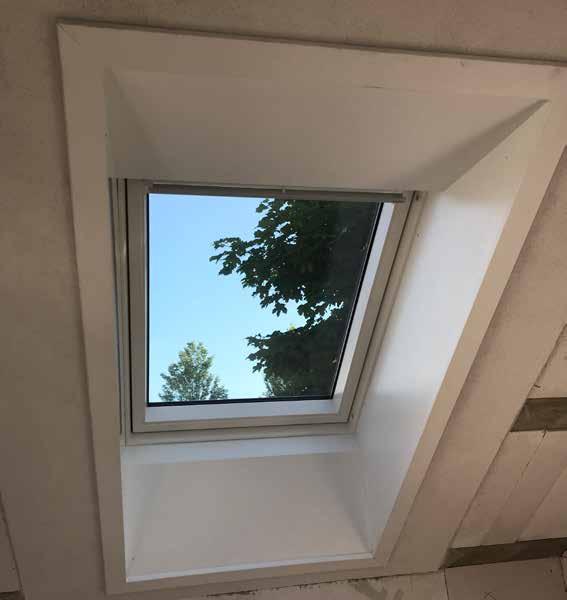

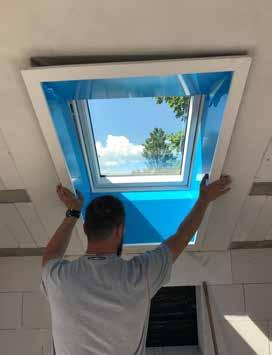

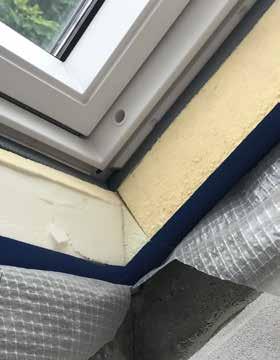

6 Montáž střešního okna interiér Parotěsná fólie v konstrukci musí být připojena do drážky v rámu okna pomocí parotěsné membrány. Spoj mezi parotěsnou fólií ve střešní konstrukci a manžetou z parotěsné fólie VELUX BBX musí být neprodyšný. Spoj je nutné fixovat. Manžeta z parotěsné fólie je dodávána spolu s prefabrikovaným ostěním VELUX LSC. Dle hloubky ostění LSC nebo LSB. Ostění VELUX LS před nasazením do žlábku nejprve sestavíte a poté může být vcelku osazeno. Ostění VELUX umožňuje snadné a rychlé napojení střešního okna na vnitřní plochu stropu. Není nutné sestavovat žádnou další konstrukci. 6 INSTALACE STŘEŠNÍHO OKNA VELUX DO MASIVNÍ STŘECHY YTONG KOMFORT

7 Konstrukční detail Detail A těná montáž ardní montáž Detail A cm cm ího okna. VELUX BFX. k systému VELUX (místo napojení ety s hydroizolační vrstvou střechy). Detail B B cm cm otěsné fólie BBX ke střešnímu oknu. í manžety BBX. sada systému. A Řez A - A cm cm Sklon 7. EDW - lemování střešního okna.. BBX střechy - 6parotěsná fólie VELUX.. LSB - ostění systému VELUX.. Provětrávaná mezera.. Montovaná střešní konstrukce Ytong.. Přípustný sklon střechy pro zobrazenou situaci: 5 až. C 7 6 Detail D B Detail C A -6 cm 6 C 7,5- cm 6 Detail C Sklon střechy Jedná se o nezávazné návrhy instalace, společnost VELUX v tomto kontextu neposkytuje žádnou záruku. Kontakt: / architekt.cz@velux.com D Detail D -6 cm,5- cm Sklon střechy Typ okna a zasklení Montážní doplňky Typ lemování -6 cm šířka Doplňky B a stínení Skladba střešní konstrukce D Řez B - B 6 5,5- cm Detail D VELUX GGU, nízkoenergetické bezpe BDX zateplovací sada BBX manžeta z parotěsné fólie EDW pro profilované i ploché střešní profilu/tloušťkou 5 až mm VELUX ostění LSB o hloubce mm montovaná střešní konstrukce Ytong sádrokartonový podhled Typ střešní krytiny PROFILOVANÁ KRYTINA Formát A M :/:5 7.. Stran Popis D -6 cm Řez B - B lemování střešního okna. arotěsná fólie VELUX. stění systému VELUX. ávaná mezera. aná střešní konstrukce Ytong. ný sklon střechy pro zobrazenou : 5 až.. Montážní lať střešního okna. Hydroizolační fólie VELUX BFX. Odvodňovací žlábek systému VELUX (místo napojení hydorizolační manžety s hydroizolační vrstvou střechy). Místo napojení parotěsné fólie BBX ke střešnímu oknu.,5- cm Jedná se o nezávazné návrhy instalace, společnost VELUX v tomto kontextu šířka neposkytuje B žádnou záruku. Kontakt: / architekt.cz@velux.com 5 Parotěsné napojení manžety BBX. 6 BDX zateplovací sada systému. 7 EDJ 6 lemování střešního okna. BBX parotěsná fólie VELUX. 5 LSC ostění systému VELUX. Typ okna a zasklení Montážní doplňky Typ lemování Doplňky a stínení Provětrávaná mezera. Montovaná střešní konstrukce Ytong. Přípustný sklon střechy pro zobrazenou situaci: 5 až. VELUX GGU, nízkoenergetické bezpečné trojsklo 66 BDX zateplovací sada BBX manžeta z parotěsné fólie EDW pro profilované i ploché střešní krytiny s výškou profilu/tloušťkou 5 až mm VELUX ostění LSB o hloubce mm Řez B - B Skladba střešní konstrukce montovaná střešní konstrukce Ytong, parotěsná zábrana, sádrokartonový podhled Typ střešní krytiny PROFILOVANÁ KRYTINA Formát A M :/:5 7.. Strana z Detail A 7 instalace, společnost skytuje žádnou záruku. velux.com Typ okna a zasklení Montážní doplňky Typ lemování VELUX Česká republika, s.r.o. Zákaznické centrum: Telefon: VELUX GGU, nízkoenergetické bezpečné trojsklo 66 BDX zateplovací sada BBX manžeta z parotěsné fólie EDW pro profilované i ploché střešní krytiny s výškou profilu/tloušťkou 5 až mm info.v-cz@velux.com
