MONTÁŽNÍ NÁVOD PRO PLISÉ DVEŘNÍ SÍTĚ

Transkript

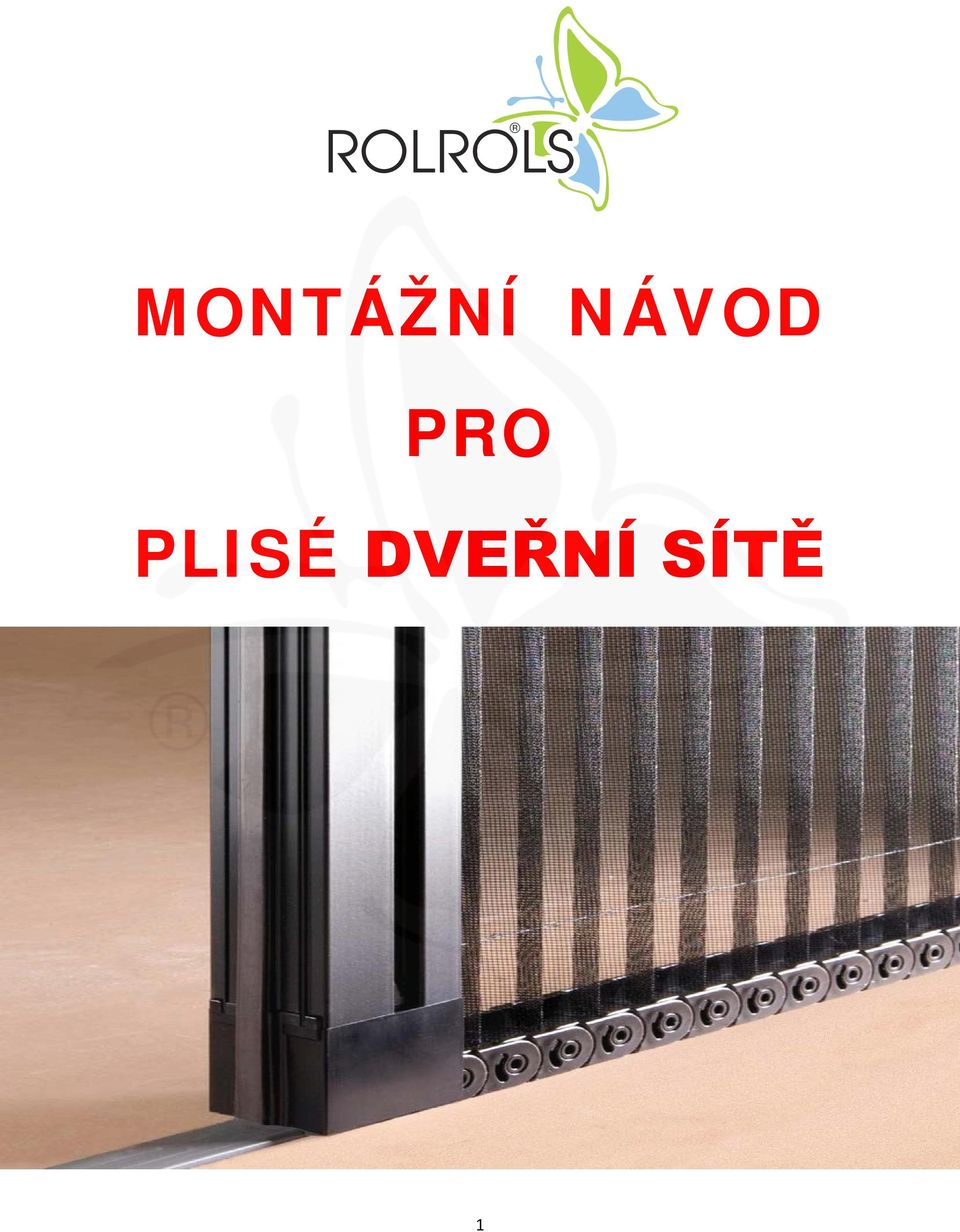

1 MONTÁŽNÍ NÁVOD PRO PLISÉ DVEŘNÍ SÍTĚ 1

2 Obsah: 1) Popis výrobku 2) Tipy plisé dveřních sítí 3) Technická data a nákresy tipy profilů 4) Návod na zaměření a montáž 5) Používání a údržba dveřních plisé sítí 2

3 1) Popis výrobku Plisovaná dveřní síť je nejmodernějším tipem shrnovací dveřní sítě proti hmyzu. Svým provedením splňuje několik důležitých kritérií pro jednoduchou montáž, vysokou účinnost, estetický vzhled a dlouhou životnost. Výhody: 1. Bezbariérový přechod (ideální pro rodiny s dětmi, seniory, vozíčkáře, kanceláře, byty) 2. Určená pro standardní dveře, posuvné dveře i extrémně velké otvory (od 500 mm do 2000mm ve vzájemných kombinacích až 6000 mm) 3. Maximální odolnost při vysoké frekvenci užívání 4. Dlouhá životnost a snadná obsluha 5. Snadná manipulace zabezpečena spodním a horním vedením sítě v článkovém mechanismu bez nutnosti navíjecích pružin (prodlužuje životnost mechanických částí, nepodléhá únavě materiálu) 6. Spodní vedení na nízkém PVC profilu umožňující snadné přecházení i přejíždění 7. Moderní design a estetický vhled doplňující stávající otvorové výplně 8. Široká nabídka dřevodekorů v renolit. fólii a lakovaných barevných odstínů dle RAL 9. Jednoduchá a rychlá montáž 10. Možnost demontáže a úklidu v zimním období (bez nutnosti použití nářadí) 3

4 2) Tipy plisé dveřních sítí Jednokřídlé Základní a nejčastější provedení určené pro jednokřídlé dveře. Síť se zatahuje do jedné strany dle požadavku na levou nebo pravou stranu (1S nebo 1D). Šipkou je znázorněný směr zavírání. Na dorazové straně je zavírací U profil. Dvoukřídlé Toto provedení nám umožňuje montáž pro otvor do 4000 mm ve třech možných variantách otevírání. Provedení 2C je tzv. centrální otevírání tj. na střed. Středové profily jsou opatřeny magnetickou páskou pro dokonalé uzavření. Další dvě provedení umožňují zatažení do jedné nebo druhé strany s možností do uzavíracího U profilu. Šipky znázorňují směr zavírání. 4

5 Trojkřídlé. Toto provedení nám umožňuje montáž pro otvor do 6000 mm (tři pole po 2000 mm) a to až ve čtyřech možných variantách otevírání. Provedení 3CS je tzv. centrální otevírání v pravo. Středové profily jsou opatřeny magnetickou páskou pro dokonalé uzavření. Provedení 3CD je tzv. centrální provedení vlevo. Další dvě provedení umožňují zatažení do jedné nebo druhé strany. Šipky znázorňují směr zavírání. 3) Technická data a nákresy tipy profilů 5

6 Jednotlivé tipy profilů umožňují montáž dle potřeby (doporučena konzultace s technickým odd. Building Plastics CZ). 4) Návod na zaměření a montáž Pro správné zaměření a montáž je nutné dodržovat několik níže uvedených zásad a pravidel. Zaměření Vždy zaměřujeme čistý rozměr sítě. Šířka = rozměr sítě včetně stěnového a pojezdového profilu. Výška = rozměr sítě včetně horního profilu. Pro montáž do ostění zaměřujeme rozměr ostění s nutností zohlednit nejužší místo vnitřního rozměru. 6

7 Profily pevného rámu nám umožňují montáž plisé dveřní sítě tam, kde není možno mechanické ukotvení do ostění. Jednou z možných variant je zateplené zdivo nebo balkonová sestava kde rám dveří navazuje na okenní rám a není tudíž ostění (viz. nákres níže). Montáž 1. prověření zaměření stavebního otvoru 4. Nasazení koncovek horního profilu 2. případné upravení rozměru profilů 5. Opsání otvorů do ostění a následná montáž. 7

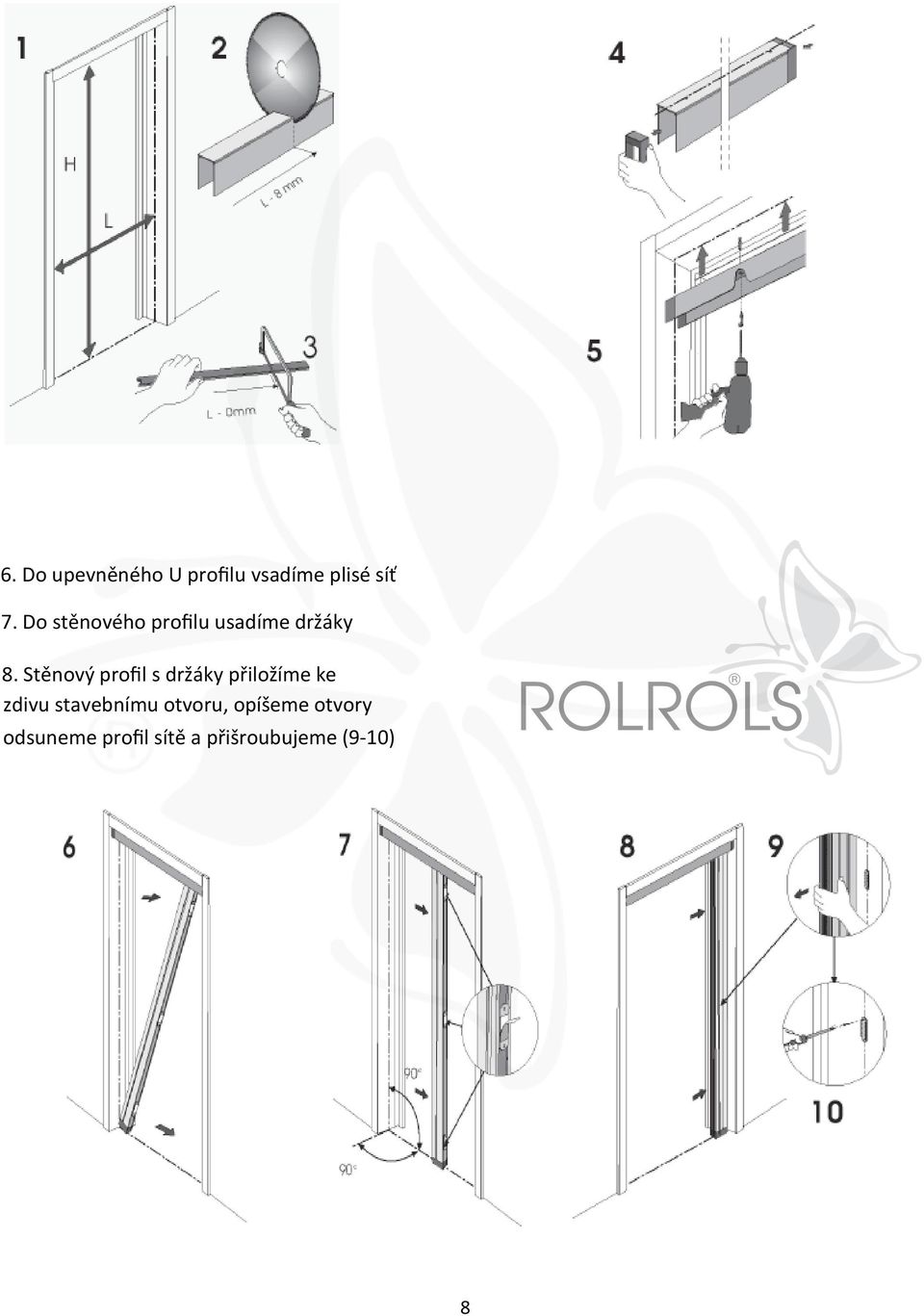

8 6. Do upevněného U profilu vsadíme plisé síť 7. Do stěnového profilu usadíme držáky 8. Stěnový profil s držáky přiložíme ke zdivu stavebnímu otvoru, opíšeme otvory odsuneme profil sítě a přišroubujeme (9-10) 8

9 11. Nalepení spodního PVC profilu (kontrola osy) 5) Používání a údržba dveřních plisé sítí Používání - Otevírání a zavírání plisé sítě provádíme vždy v přímém směru. - Při manipulaci dbejte zvýšené ochrany před poškozením napínací šňůry před poškozením ostrými předměty. - Článkový mechanismus udržujte v čistotě od hrubších nečistot vysavačem - Spodní vodící lištu udržujte bez mechanických nečistot taktéž vysavačem - Čištění AL profilů neprovádějte agresivními čistícími prostředky Demontáž Na zimní měsíce nebo pro případ údržby možno síť zcela odstranit dle následujícího postupu - Síť zcela shrneme do výchozí polohy. - Ve spodní části uchopíme pojezdový a stěnový profil a tahem do středu dveří jej uvolníme z držáků. Demontovanou síť již neotvíráme z důvodu poškození článkového mechanismu nebo napínacích šňůr Síť po demontáži zabalte do igelitové fólie a skladujte ve svislé nebo vodorovné poloze na síť nepokládejte žádné další předměty V případě nejasností kontaktujte náš technický team. 9
