Pouzdra pro posuvné dveře

Transkript

1 Pouzdra pro posuvné dveře

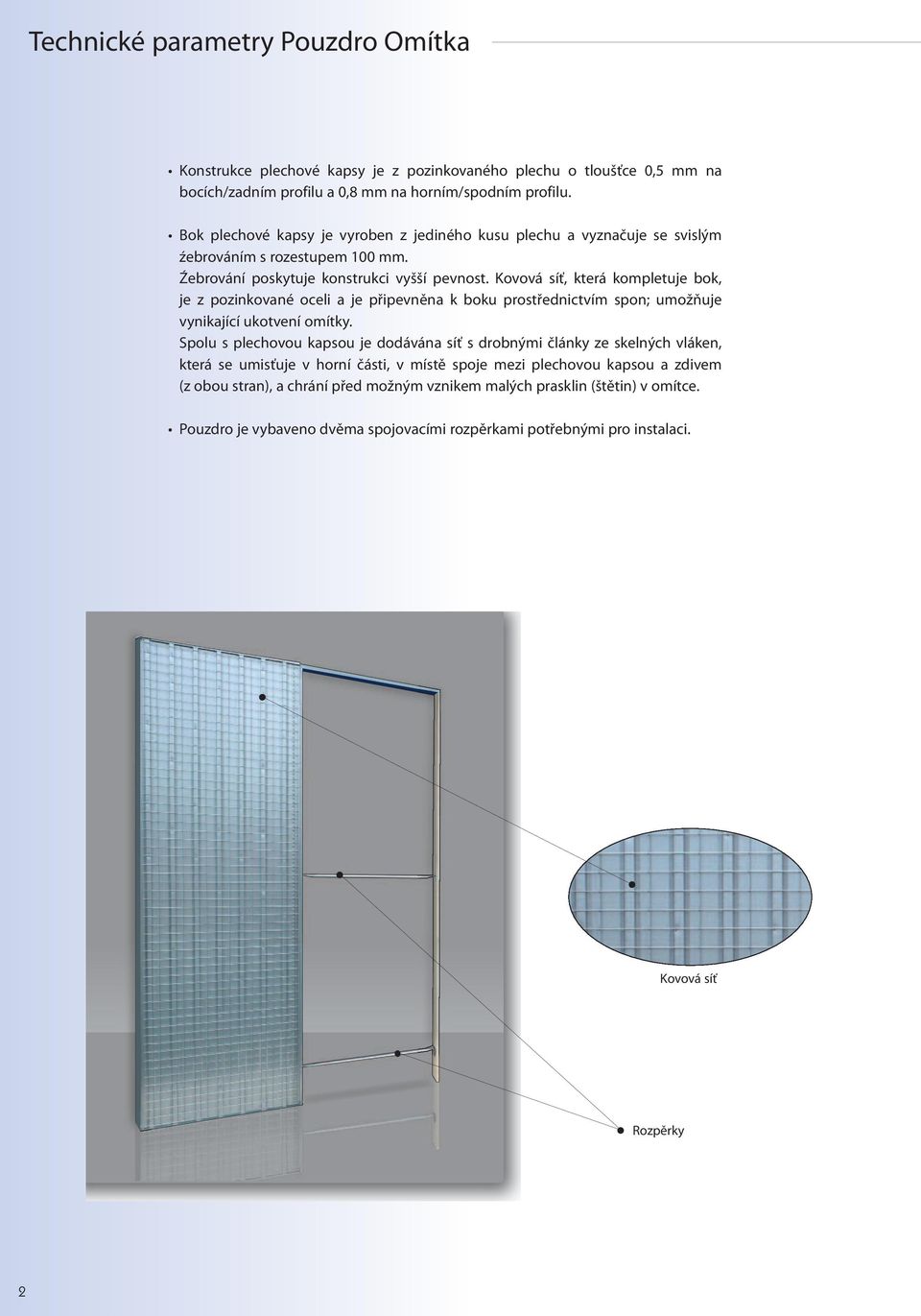

2 Technické parametry Pouzdro Omítka Konstrukce plechové kapsy je z pozinkovaného plechu o tloušťce 0,5 mm na bocích/zadním profilu a 0,8 mm na horním/spodním profilu. Bok plechové kapsy je vyroben z jediného kusu plechu a vyznačuje se svislým źebrováním s rozestupem 100 mm. Źebrování poskytuje konstrukci vyšší pevnost. Kovová síť, která kompletuje bok, je z pozinkované oceli a je připevněna k boku prostřednictvím spon; umožňuje vynikající ukotvení omítky. Spolu s plechovou kapsou je dodávána síť s drobnými články ze skelných vláken, která se umisťuje v horní části, v místě spoje mezi plechovou kapsou a zdivem (z obou stran), a chrání před možným vznikem malých prasklin (štětin) v omítce. Pouzdro je vybaveno dvěma spojovacími rozpěrkami potřebnými pro instalaci. Kovová síť Rozpěrky 2

3 Posuvný systém Posuvný systém tvoří: Vedení nebo hliníkový vodicí profil s bočními profily z PVC, které omezují tloušťku hotové stěny. Na straně dřevěného nosného sloupu je příčka připojena prostřednictvím předmontovaných hřebíků, zatímco na straně plechové kapsy je připojena prostřednictvím spoje. Nebo jedna dvojice vozíků s kuličkovými ložisky s nosností 120 kg. Vozíky jsou vybaveny šrouby, závěsnými třmeny a dorazem pro montáž dveřního panelu. Vodicí profil Vozíky posuvu Samostatný Omítka Samostatný SP světlost průchodu L X H vnější rozměr IL X IH 600 x x x x x x x x 2210 tloušťka stěny/vnitřní uložení SP / SI H IH 800 x x x x x x x x /70-125/90 L IL SI SP 1000 x x x x x x x x x x x x

4 Technické parametry Pouzdro Sádrokarton Konstrukce plechové kapsy je z pozinkovaného plechu o tloušťce 0,5 mm na bocích/zadním profilu a 0,8 mm na horním/spodním profilu. Bok plechové kapsy je vyroben z jediného kusu plechu a vyznačuje se svislým źebrováním s rozestupem 100 mm. Źebrování poskytuje konstrukci vyšší pevnost. Na boku se nacházejí také vodorovné profily z pozinkovaného plechu o tloušťce 0,6 mm, které slouží pro zesílení konstrukce i pro usnadnění aplikace a upevnění sádrokartonové tabule prostřednictvím příslušných šroubů dodávaných v rámci výbavy. Pouzdro je vybaveno dvěma spojovacími rozpěrkami potřebnými pro instalaci. Vodorovné profily Rozpěrky 4

5 Posuvný systém Posuvný systém tvoří: Vedení nebo hliníkový vodicí profil s bočními profily z PVC, které omezují tloušťku hotové stěny. Na straně dřevěného nosného sloupu je příčka připojena prostřednictvím předmontovaných hřebíků, zatímco na straně plechové kapsy je připojena prostřednictvím spoje. Nebo jedna dvojice pojezdů s kuličkovými ložisky s nosností 120 kg. Pojezdy jsou vybaveny šrouby, závěsnými třmeny a dorazem pro montáž dveřního panelu. Vodicí profil Vozíky posuvu Samostatný Omítka Samostatný světlost průchodu L X H vnější rozměr IL X IH tloušťka stěny/vnitřní uložení SP / SI SP 600 x x 2080 H IH 600 x x x x x x x x x x x x x x /56-125/70 L IL SI SP 1000 x x x x 2210 I 1100 x x x x x x x x

6 STAVEBNÍ POUZDRO PRO STĚNY URČENÉ K OMÍTNUTÍ SAMOSTATNÉ KŘÍDLO 1 Předmontované hřebíky 2 Hliníkové vedení 1. Zasuňte vedení do plechové kapsy jeho zacvaknutím do příslušného uložení Spojte vedení s nosným sloupem prostřednictvím předmontovaných hřebíků z výbavy. 3. Zasuňte rozpěrky do příslušných uložení. Rozpěrky 3 Kovová síť Dřevěný nosný sloup Příslušenství dveří STAVEBNÍ POUZDRO PRO SÁDROKARTONOVÉ STĚNY SAMOSTATNÉ KŘÍDLO 2 Předmontované hřebíky 3 Hliníkové vedení Držáky 1 1. Zasuňte konzoly do vedení Zasuňte vedení do plechové kapsy jeho zacvaknutím do příslušného uložení. 3. Spojte vedení s nosným sloupem prostřednictvím předmontovaných hřebíků z výbavy. Rozpěrky 4. Zasuňte rozpěrky do příslušných uložení. 4 Dřevěný nosný sloup Vodorovné výztuhy Příslušenství dveří 6

7 DVOJITÉ DVEŘNÍ KŘÍDLO Vedení Odřezat Potřebný materiál: 1 spojovací třmen 1 balení s 8 šrouby 2 rozpěrky pro pokládání na míru 2 samostatná stavební pouzdra 2x 1. Odřežte vedení 33 mm v přední části. 2. Spojte obě vedení spojovacím třmenem způsobem znázorněným na obrázku. 3. Upevněte je samořeznými šrouby Spojovací kolík Transformace od Jednolůžkových až po Dvoukřídlé jednokřídlé šířka dvoukřídlé dveře šířka dveří vnější rozměr L LP IL IL L Lp Lp L
