1 Odvlhčovač BDQ24 Návod k použití

2 Před použitím Odvlhčovače BDQ24 (dále jen odvlhčovač) si prosím pročtěte tento návod a uložte jej pro pozdější použití. Pečlivým přečtením návodu před instalací odvlhčovače zabráníte zbytečných chybám, které by mohly vést ke snížení jeho výkonu, případně i k porušení záručních podmínek. Přesným postupem podle návodu zachováte plnou funkčnost, vyhnete se potížím při zprovoznění a zachováte maximální životnost odvlhčovače. 2

3 1. OVLÁDÁNÍ ODVLHČOVAČE (viz obr. 1) A. Tlačítko nastavení módu. B. LED displej. C. Kontrolka zapnutí odvlhčovače. D. Kontrolka naplnění nádrže na vodu (kondenzát). Rozměry: šířka: výška: hloubka: Hmotnost: Napájení: Příkon: Výkon (80 % r. v. při 20 C): 2. TECHNICKÉ PARAMETRY Objem nádrže na vodu v l: mm 580 mm 340 mm 18 kg 230 V/50 Hz 390 W max. 16 l/24 h Provozní teplota v místnosti: +5 C až +35 C Doporučeno pro místnosti do: 120 m 2 Příslušenství: Poznámky: 2 uhlíkové filtry 1. Účinnost odvlhčování závisí na teplotě a vlhkosti vzduchu a na proudění vzduchu v místnosti. 2. Nepokoušejte se v žádném případě odvlhčovač sami opravovat. Nemá žádné prvky, které by mohl opravovat sám uživatel. Otevřením nebo sejmutím krytu se navíc vystavujete nebezpečí úrazu elektrickým proudem a ztrátě záruky. 3. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY Upozornění: Před prvním zapnutím odvlhčovače si přečtěte pečlivě tyto bezpečnostní předpisy Zkontrolujte, zda provozní napětí, uvedené na odvlhčovači, odpovídá napětí v zásuvce. 3

4 Pečlivě odstraňte všechny obaly, vložky a fixační nálepky na odvlhčovači. Odvlhčovač je určen výhradně pro provoz ve vnitřním prostředí s vyjímkou prádelen. Pokud je odvlhčovač v provozu, nevypínejte jej nikdy vytažením vidlice ze zásuvky, protože by se tím mohla poškodit řídící elektronika. Vypínání je popsáno v části 5 návodu. Neveďte přívodní šňůru pod podlahovou krytinou nebo v lištách. Nepoužívejte prodlužovací kabelový přívod nebo rozbočky. Nepokládejte na odvlhčovač žádné předměty! Chraňte jej před vniknutím cizích předmětů do vnitřního prostoru, nezasouvejte jakékoliv předměty do otvoru pro nasávání vzduchu nebo do mřížek v prostoru vystupujícího vzduchu. Nevytahujte vidlici ze zásuvky, pokud máte vlhké ruce. Je zde nebezpečí úrazu elektrickým proudem. Odvlhčovač nepokládejte na boční strany, ani jej nepřevracejte. Vždy jej udržujte v kolmé poloze. Pokud je odvlhčovač v provozu, nepřenášejte jej. Neoprávněným vniknutím do vnitřního prostoru odvlhčovače může dojít k úrazu elektrickým proudem nebo k riziku požáru a zároveň k zániku záruky. 4. JAK PRACUJE ODVLHČOVAČ Odvlhčovač nasává vlhký vzduch vstupní mřížkou na zadní straně. Prochází přes chladič, na němž se vlhkost usazuje a zkondenzovaná voda odkapává do nádrže na čelní straně (viz obr. 2). Odvlhčovač je vybaven elektronickým snímačem vlhkosti. Ovládá se pouze tlačítkem A (viz obr. 1) v cyklu přednastavených režimů. Každé přepnutí režimu je indikováno akusticky. Zároveň se u zvoleného režimu rozsvítí kontrolka. Doporučená vlhkost v místnosti je 40 až 60 % relativní vlhkosti. 4

5 Režimy provozu odvlhčovače (stisknutím tlačítka A ): eco úsporný provoz, udržuje se vlhkost 64 až 65 %. průběžný režim odvlhčovač odvlhčuje, dokud není vypnut nebo dokud není naplněna nádrž na vodu (obr. 2) % vlhkost bude udržována v tomto rozpětí % vlhkost bude udržována v tomto rozpětí. Dalším stisknutím tlačítka A se odvlhčovač vrátí do režimu STANDBY, na displeji bude aktuální vlhkost v místnosti, rozsvítí se kontrolka C. Ventilátor i kompresor mohou ještě chvíli dobíhat. Poznámka: Odvlhčovač má elektronickou ochranu kompresoru, proto se nerozběhne ihned po zapnutí (nastavení módu). Toto zpoždění chodu může být až několik minut. 5. PŘÍPRAVA K PROVOZU A PROVOZ 1. Odvlhčovač umístěte na vodorovné podložce, alespoň 10 cm od stěny. 2. Pokud chcete používat filtr s aktivním uhlím na odstraňování pachů, vyjměte držák filtrů na zadní straně odvlhčovače (viz obr. 3), filtr s aktivním uhlím vyjměte z obalu a vložte jej do prostoru mezi rámečkem a nylonovým filtrem. 3. Držák filtrů zasuňte zpět do odvlhčovače. 4. Vidlici zasuňte do zásuvky. 5. Odvlhčovač je v pohotovostním režimu (STANDBY) připraven k provozu. Na displeji B (viz obr. 1) je zobrazena aktuální vlhkost vzduchu v místnosti v procentech relativní vlhkosti, svítí kontrolka zapnutí C. Motor ani kompresor nepracují, odvlhčovač neodvlhčuje. 6. Tlačítkem A nastavte zvolený režim. 7. Vypnutí odvlhčovače nastavte režim STANDBY, počkejte, až se kompresor vypne a vytáhněte vidlici ze zásuvky. 5

6 6. VYLITÍ NÁDRŽE NA VODU 1. Nádrž uchopte oběma rukama za průhledný kryt v jeho horní části, povytáhněte ji o 2 až 3 cm z odvlhčovače a vyjměte ji podle obr. 2 z odvlhčovače. 2. Vodu z nádrže vylijte. 3. Zkontrolujte polohu plováku podle obr. 2 a nádrž vraťte do zvlhčovače. 4. Odvlhčovač bude pracovat v režimu, který byl nastaven před vyjmutím nádrže. 7. PRŮBĚŽNÝ ODTOK VODY (VYPOUŠTĚCÍ HADIČKA) Pro plynulý odtok kondenzátu z odvlhčovače bez vylévání nádrže lze připojit hadičku o vnitřním průměru 12,5 mm. Postup: 1. Vyřízněte předlisovaný kruhový výřez na zadní straně vedle pravého šroubku krytu (viz obr. 3). 2. Na náústek nasaďte hadičku na doraz. Pokud má opletení nebo jinou úpravu povrchu, odstraňte ji v délce asi 40 mm. 3. Druhý konec hadičky vyveďte do odpadu nebo do dostatečně velké nádoby, případně tam, kde se voda vsákne. Poznámka: Označte si fixem na hadičce úroveň zadního krytu a pravidelně kontrolujte, zda se z náústku nevysouvá. 8. ČIŠTĚNÍ NYLONOVÉHO FILTRU 1. Přepněte odvlhčovač do režimu STANDBY a vytáhněte vidlici ze zásuvky. 2. Rámeček filtrů na zadní straně vytáhněte za prolis nahoru. 3. Pokud používáte filtr s aktivním uhlíkem, vyjměte jej. 4. Oklepejte nylonový filtr a důkladně jej propláchněte vlažnou vodou. 6

7 5. Suchý nylonový filtr a případně uhlíkový filtr zkompletujte a vraťte do odvlhčovače. 9. ÚDRŽBA A ČIŠTĚNÍ 1. Přepněte odvlhčovač do režimu STANDBY a vytáhněte vidlici ze zásuvky. 2. Vylijte nádrž a vymyjte ji vlažnou vodou. Před vložením nádrže do odvlhčovače zkontrolujte polohu plováku. 3. Povrch odvlhčovače otřete suchou čistou látkou nebo papírovou utěrkou. 10. SKLADOVÁNÍ Před skladováním vylijte vodu z nádrže, vyčistěte nylonový filtr a odvlhčovač nechte důkladně vyschnout. Skladujte jej na čistém, suchém a dobře větraném místě, pokud možno v originální krabici. 11. DIAGNOSTIKA ZÁVAD Dříve než budete volat vašeho prodejce nebo Linku pomoci ( ), seznamte se s následujícím přehledem možných závad nebo stavů, často považovaných uživatelem za vadu, a jejich řešení: PROBLÉM nebo stav Displej nesvítí Svítí kontrolka nádrže D nebo uniká voda PRAVDĚPODOBNÁ PŘÍČINA Není připojen k síti. V síti není napětí. Plná nádrž na vodu. Plná nádrž na vodu. Nádrž na vodu je nesprávně vložena. Vzpříčený plovák. Poškozená nádrž Zanesená vypouštěcí hadička (pokud se používá). ŘEŠENÍ Připojit k síti. Zkontrolovat jističe. Vyprázdnit nádrž. Vylejte ji. Vložte nádrž ve správné poloze. Uvolněte jej. Vyměňte nádrž. Vyčistěte ji, odstraňte překážku. 7

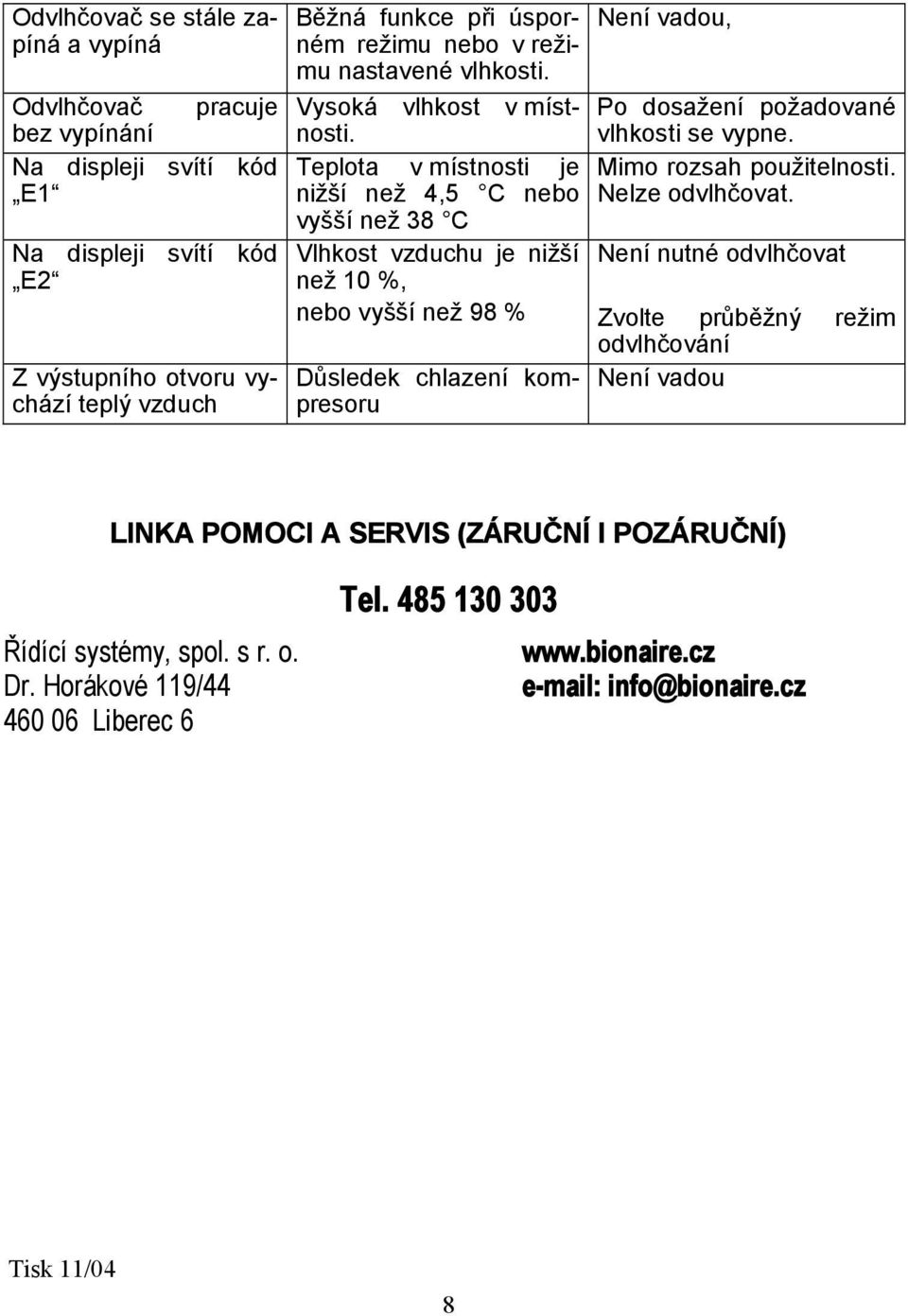

8 Odvlhčovač se stále zapíná a vypíná Odvlhčovač pracuje bez vypínání Na displeji svítí kód E1 Na displeji svítí kód E2 Z výstupního otvoru vychází teplý vzduch Běžná funkce při úsporném režimu nebo v režimu nastavené vlhkosti. Vysoká vlhkost v místnosti. Teplota v místnosti je nižší než 4,5 C nebo vyšší než 38 C Vlhkost vzduchu je nižší než 10 %, nebo vyšší než 98 % Důsledek chlazení kompresoru Není vadou, Po dosažení požadované vlhkosti se vypne. Mimo rozsah použitelnosti. Nelze odvlhčovat. Není nutné odvlhčovat Zvolte průběžný režim odvlhčování Není vadou LINKA POMOCI A SERVIS (ZÁRUČNÍ I POZÁRUČNÍ) Řídící systémy, spol. s r. o. Dr. Horákové 119/ Liberec 6 Tel info@bionaire.cz Tisk 11/04 8
