1 AUTOMATICKÁѝPRAČKA AUTOMATICKÁѝPRÁČKA NÁVOD K POUŽITÍ NÁVOD NA POUŽÍVANIE EWTѝ ѝ8513ѝ00ѝ-ѝ05/05 CZ SK

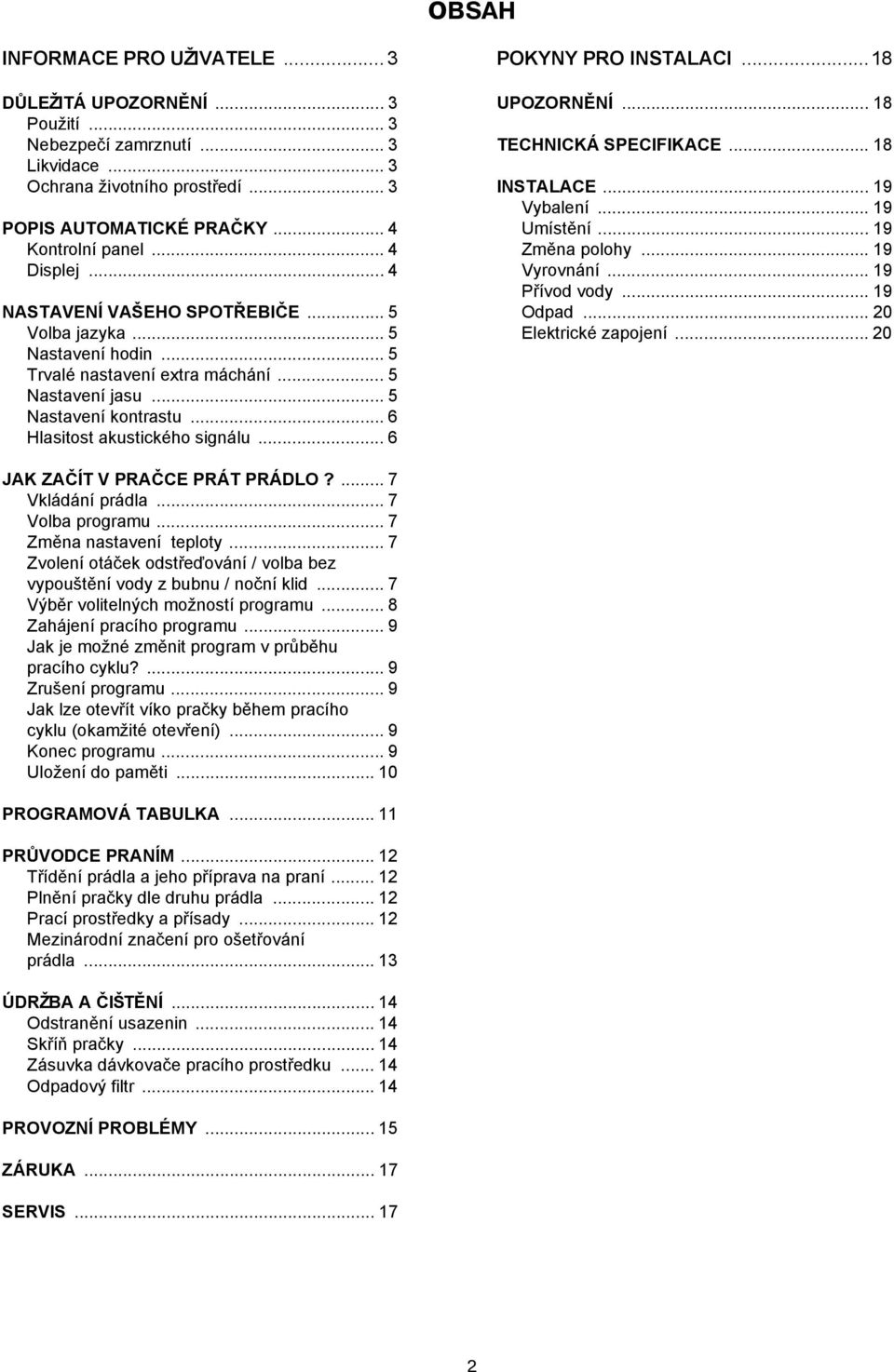

2 OBSAH INFORMACE PRO UŽIVATELE... 3 DŮLEŽITÁ UPOZORNĚNÍ... 3 Použití... 3 Nebezpečí zamrznutí... 3 Likvidace... 3 Ochrana životního prostředí... 3 POPIS AUTOMATICKÉ PRAČKY... 4 Kontrolní panel... 4 Displej... 4 NASTAVENÍ VAŠEHO SPOTŘEBIČE... 5 Volba jazyka... 5 Nastavení hodin... 5 Trvalé nastavení extra máchání... 5 Nastavení jasu... 5 Nastavení kontrastu... 6 Hlasitost akustického signálu... 6 POKYNY PRO INSTALACI...18 UPOZORNĚNÍ TECHNICKÁ SPECIFIKACE INSTALACE Vybalení Umístění Změna polohy Vyrovnání Přívod vody Odpad Elektrické zapojení JAK ZAČÍT V PRAČCE PRÁT PRÁDLO?... 7 Vkládání prádla... 7 Volba programu... 7 Změna nastavení teploty... 7 Zvolení otáček odstřeďování / volba bez vypouštění vody z bubnu / noční klid... 7 Výběr volitelných možností programu... 8 Zahájení pracího programu... 9 Jak je možné změnit program v průběhu pracího cyklu?... 9 Zrušení programu... 9 Jak lze otevřít víko pračky během pracího cyklu (okamžité otevření)... 9 Konec programu... 9 Uložení do paměti PROGRAMOVÁ TABULKA PRŮVODCE PRANÍM Třídění prádla a jeho příprava na praní Plnění pračky dle druhu prádla Prací prostředky a přísady Mezinárodní značení pro ošetřování prádla ÚDRŽBA A ČIŠTĚNÍ Odstranění usazenin Skříň pračky Zásuvka dávkovače pracího prostředku Odpadový filtr PROVOZNÍ PROBLÉMY ZÁRUKA SERVIS

3 A. INFORMACE PRO UŽIVATELE 1. DŮLEŽITÁ UPOZORNĚNÍ Je velice důležité zajistit, aby tento návod k obsluze byl vždy dostupný uživateli tohoto spotřebiče. V případě, že pračka bude prodána, ujistěte se, že tento návod je k ní přiložen, aby se i nový uživatel pračky mohl seznámit s obsluhou a bezpečnostními předpisy. Tyto bezpečnostní předpisy byly vypracovány v zájmu vaší bezpečnosti a i k zajištění bezpečnosti pro okolí. Je nutné, aby jste se s těmito bezpečnostními předpisy seznámili ještě před vlastní instalací a používáním. Děkujeme vám za pozornost Použití Pračku ihned po doručení na místo určení vybalte nebo nechte případně vybalenou. Zkontrolujte zběžně stav spotřebiče. Je-li spotřebič poškozený, tak vadu zaznamenejte do dodacího listu. Kopii tohoto dokladu si uschovejte. Vaše automatická pračka je určena pro použití dospělými osobami. Zajistěte, aby děti tento spotřebič sami neobsluhovali nebo aby ho nepoužívaly ke hraní. Nesnažte se změnit parametry tohoto spotřebiče, mohlo by to být pro vás nebezpečné. Tento spotřebič je určen pro domácí použití. Nepoužívejte ho pro komerční nebo průmyslové účely a ani pro jiné účely než je určen : tj. praní, máchání a odstřeďování. Po každém použití vytáhněte přívodní šňůru ze zásuvky a uzavřete přívod vody. V pračce perte pouze prádlo, které je pro tento druh praní určeno. Informace naleznete na informační nášivce každého kusu prádla. Spodní prádlo s kosticí, prádlo bez záložky nebo prádlo, které se může zatrhávat v této pračce neperte. Nezapomeňte vyjmout z oblečení mince, zavírací špendlíky, šroubky, a podobné předměty před vlastním praní. Mohou způsobit vážná poškození vaší pračky. V automatické pračce neperte oděvy, které jsou nasyceny rozpouštědly, alkoholem, trichlorethylenem, a podobnými prostředky pro odstraňování skvrn. Jestliže jste museli takový prostředek použít, tak nechte tyto těkavé látky z oděvu před vložením do pračky vyprchat. Malé kousky prádla jako ponožky, pásky, atd., perte v pracích sáčcích nebo je vložte do polštáře. Používejte jen doporučená množství pracího prostředku (viz str.5 -Dávkování pracího prostředku). Před každým čištěním nebo údržbou pračky ji nezapomeňte odpojit od elektrické sítě Nebezpečí zamrznutí Je-li vaše pračka vystavena teplotám pod bodem mrazu (pod 0 C), postupujte následujícím způsobem: Zavřete kohoutek přívodu vody a odšroubujte z něho přívodní hadici. Položte konec přívodní vypouštěcí hadice do nádoby položené na zemi. Zvolte program Vypouštění a nechte ho celý proběhnout. Našroubujte zpět přívodní hadici a odpadní hadici vrat te na původní místo. Provedením těchto kroků zajistíte, že voda, která zůstala v pračce, bude odstraněna a bude tím zabráněno tvorbě ledu nebo námrazy a tím zabráníte případnému poškození pračky. Až budete pračku opět používat, ujistěte se, že teplota okolí je nad teplotou mrazu (nad 0 C). 1.3.ѝLikvidace Všechny materiály označené symbolem se mohou recyklovat. Vyhoďte je do příslušných kontejnerů ( popř. kontaktujte případně pověřeného správce odpadů) aby mohly být opět zpracovány nebo recyklovány. Při vyřazení vašeho vysloužilého spotřebiče se ujistěte, že všechny nebezpečné díly jsou nefunkční a nepoužitelné, odřízněte přívodní kabel až u skříně pračky. Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili Ochrana životního prostředí Doporučujeme dodržovat následující rady, jelikož tím ušetříte vodu a energii a tím i přispějete k ochraně životního prostředí: Používejte pračku raději zcela naplněnou než poloprázdnou, ale také ji nepřeplňujte. Předpírku nebo namáčení používejte pouze v případě praní velmi zašpiněných oděvů. Prací prostředky dávkujte dle tvrdosti použité vody (viz str.5 -Dávkování pracího prostředku), množství prádla a dle stupně jeho zašpinění. Programátor vypněte otočením do pozice OFF * nebo stiskněte tlačítko On/Off. Vytáhněte přívodní šňůru ze zásuvky. 3 *ѝdleѝmodelu

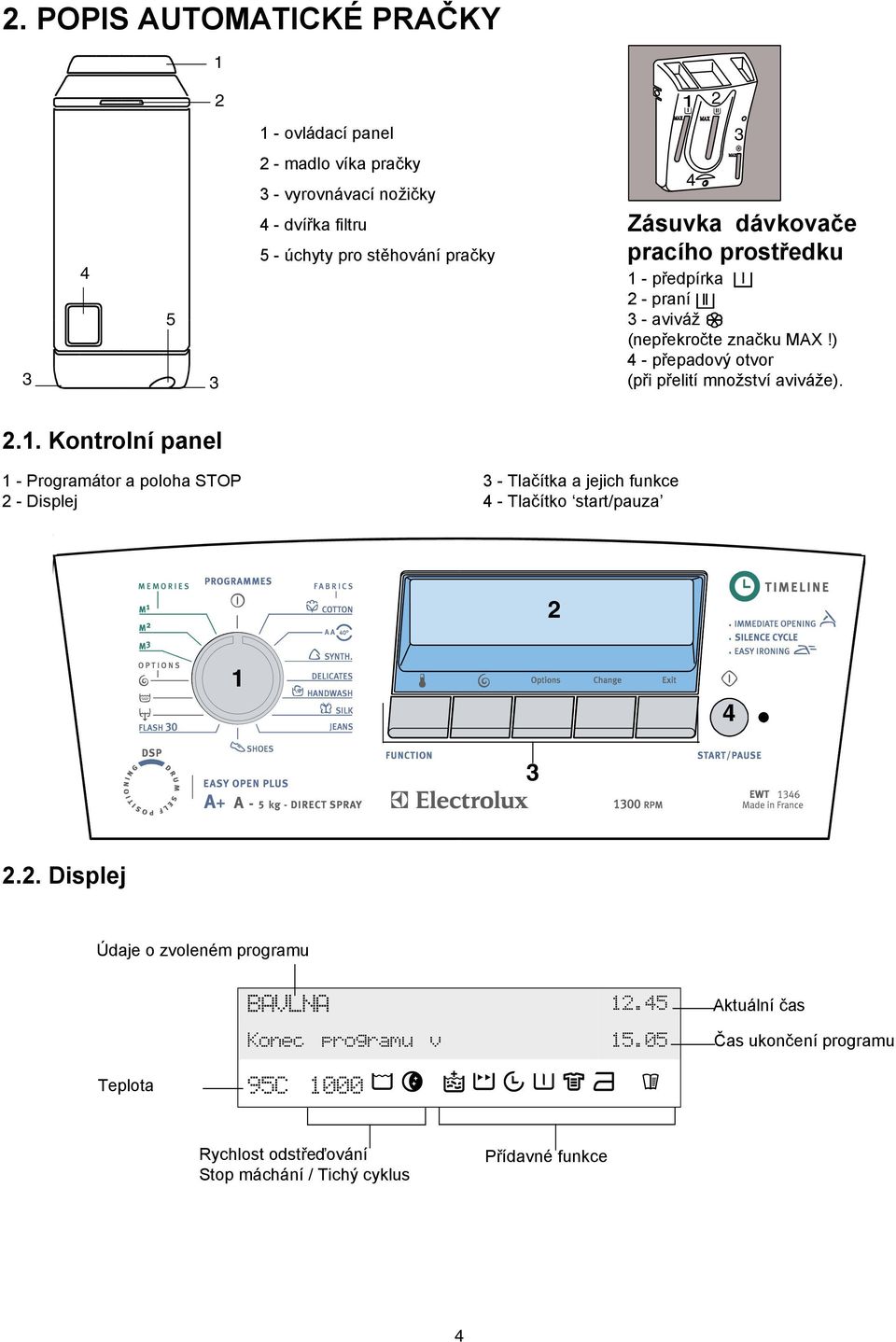

4 2. POPIS AUTOMATICKÉ PRAČKY ovládací panel madlo víka pračky 3 - vyrovnávací nožičky 4 - dvířka filtru 5 - úchyty pro stěhování pračky 4 Zásuvka dávkovače pracího prostředku 1 - předpírka 2 - praní 3 - aviváž (nepřekročte značku MAX!) 4 - přepadový otvor (při přelití množství aviváže) Kontrolní panel 1 - Programátor a poloha STOP 3 - Tlačítka a jejich funkce 2 - Displej 4 - Tlačítko start/pauza Displej Údaje o zvoleném programu BAVLNA Konec programu v Aktuální čas Čas ukončení programu Teplota 95C 1000 Rychlost odstřeďování Stop máchání / Tichý cyklus Přídavné funkce 4

5 3. NASTAVENÍ VAŠEHO SPOTŘEBIČE Jakmile je váš spotřebič připojen na sít, otočte voličem programů do polohy Bavlna. Potom můžete nastavit automatickou pračku podle následujících parametrů: Stisknutím tlačítka Exit (Ukončení) potvrdíte provedenou volbu. Tlačítko stiskněte ještě jednou a dostanete se tak do základní programové nabídky Trvalé nastavení extra máchání 3.1. Volba jazyka Jazyk: CZECH Extraѝmáchání ANO Jestliže pračku zapnete poprvé (programátor je nastaven na pozici bavlna ), tak se na displeji objeví text v angličtině. Poznámka: jestliže chcete jazyk změnit, tak postupujte dle následujícího návodu: Stiskněte současně tlačítka Spin (Odstřeďování) a Options (Možnosti) a držte je minimálně 2 sekundy stisknutá. Stiskněte tlačítko Change (Změna) a vyberte požadovaný jazyk. Stisknutím tlačítka Exit (Ukončení) potvrdíte provedenou volbu Nastavení hodin Hodiny: Nastaveníѝčasu Vaše pračka je nastavená na hospodárné využívaní spotřebované vody. V některých případech jako například v závislosti na tvrdosti vody nebo pokud máte citlivou pokožku, je možné využít možnosti máchat prádlo ve větším množství vody. Tiskněte tlačítko Options (Možnosti) tak dlouho, než se objeví nápis Menu. Stiskněte jednou tlačítko Change (Změna) a tím se dostanete do možností nabídky Menu. Tiskněte tlačítko Options (Možnosti) tak dlouho, než zvolíte nabídku Rinse+ (Máchání+) Tiskněte tlačítko Change (Změna) a zvolte tak nabídku extra máchání Rinse+ (Máchání+) nebo tuto funkci zrušte (Na displeji se bude zobrazovat Ano/ Ne, Stisknutím tlačítka Exit (Ukončení) potvrdíte provedenou volbu. Tlačítko stiskněte ještě jednou a dostanete se tak do základní programové nabídky. Jestliže jste zvolili funkci Rinse+ (Máchání+), tak u programů určených pro bavlnu budou přidány dva máchací cykly a u programů určených pro syntetické a jemné materiály bude přidán jeden máchací cyklus. Navíc se na displeji v řádku možnosti objeví symbol Nastavení jasu Jas: Nastavení správného času je důležité, protože na něm závisí zobrazení konce programu. Správný čas nastavte následujícím způsobem: Tiskněte tlačítko Options (Možnosti) tak dlouho, než se objeví nápis Menu. Stiskněte jednou tlačítko Change (Změna) a tím se dostanete do možností nabídky Menu. Tiskněte tlačítko Options (Možnosti) tak dlouho, než zvolíte nabídku Clock (Hodiny), čas se bude měnit po minutách budete-li tisknout tlačítko Change (Změna). Budete-li tlačítko držet stisknuté, tak se čas bude měnit po 10-minutových intervalech I > I Požadovaný jas displeje nastavte následujícím způsobem: Tiskněte tlačítko Options (Možnosti) tak dlouho, než se objeví nápis Menu. 5

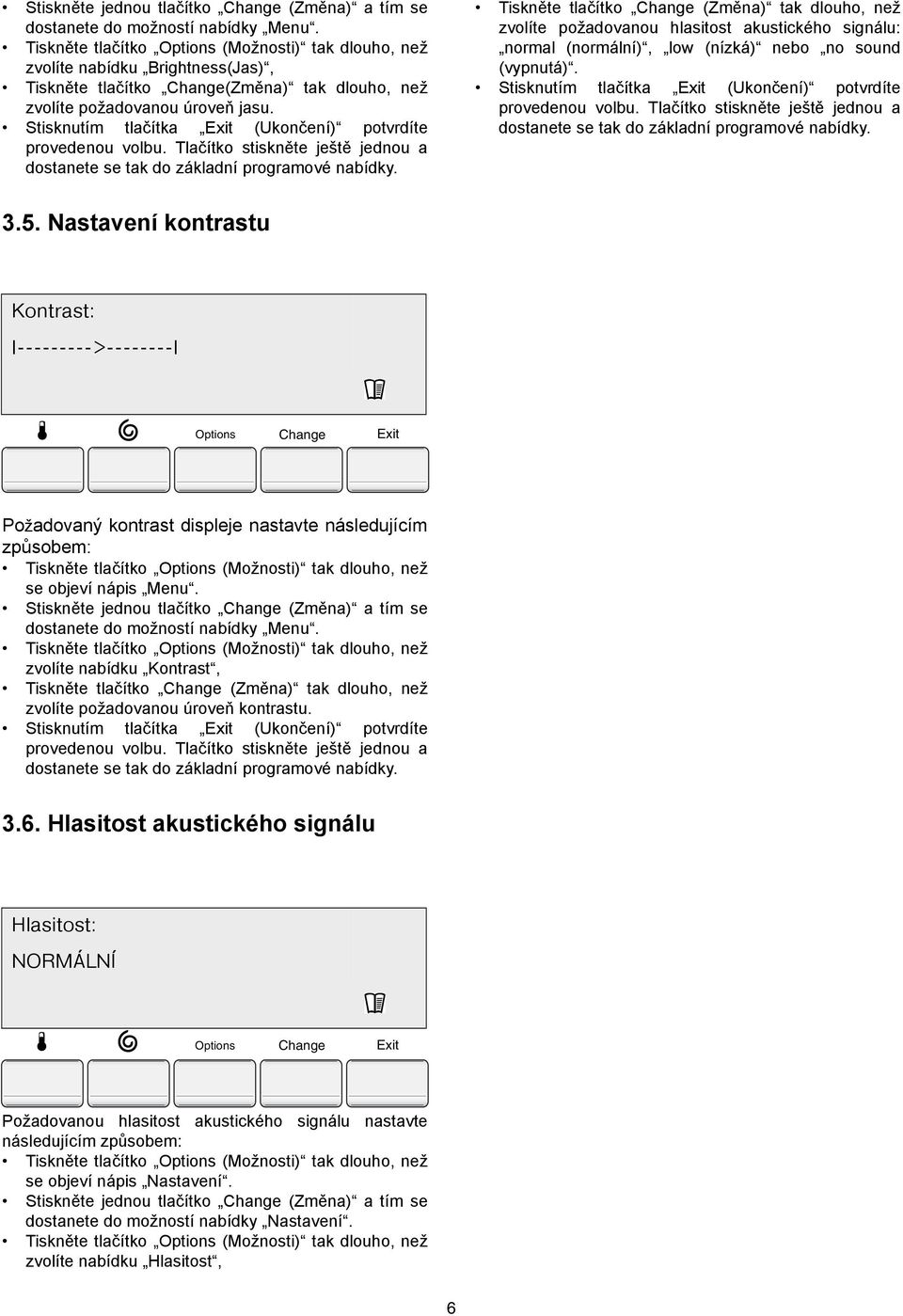

6 Stiskněte jednou tlačítko Change (Změna) a tím se dostanete do možností nabídky Menu. Tiskněte tlačítko Options (Možnosti) tak dlouho, než zvolíte nabídku Brightness(Jas), Tiskněte tlačítko Change(Změna) tak dlouho, než zvolíte požadovanou úroveň jasu. Stisknutím tlačítka Exit (Ukončení) potvrdíte provedenou volbu. Tlačítko stiskněte ještě jednou a dostanete se tak do základní programové nabídky. Tiskněte tlačítko Change (Změna) tak dlouho, než zvolíte požadovanou hlasitost akustického signálu: normal (normální), low (nízká) nebo no sound (vypnutá). Stisknutím tlačítka Exit (Ukončení) potvrdíte provedenou volbu. Tlačítko stiskněte ještě jednou a dostanete se tak do základní programové nabídky Nastavení kontrastu Kontrast: I > I Požadovaný kontrast displeje nastavte následujícím způsobem: Tiskněte tlačítko Options (Možnosti) tak dlouho, než se objeví nápis Menu. Stiskněte jednou tlačítko Change (Změna) a tím se dostanete do možností nabídky Menu. Tiskněte tlačítko Options (Možnosti) tak dlouho, než zvolíte nabídku Kontrast, Tiskněte tlačítko Change (Změna) tak dlouho, než zvolíte požadovanou úroveň kontrastu. Stisknutím tlačítka Exit (Ukončení) potvrdíte provedenou volbu. Tlačítko stiskněte ještě jednou a dostanete se tak do základní programové nabídky Hlasitost akustického signálu Hlasitost: NORMÁLNÍ Požadovanou hlasitost akustického signálu nastavte následujícím způsobem: Tiskněte tlačítko Options (Možnosti) tak dlouho, než se objeví nápis Nastavení. Stiskněte jednou tlačítko Change (Změna) a tím se dostanete do možností nabídky Nastavení. Tiskněte tlačítko Options (Možnosti) tak dlouho, než zvolíte nabídku Hlasitost, 6

7 4. Jak začít v pračce prát prádlo? Ještě předtím, než budete v pračce poprvé prát, doporučujeme vám spustit program při teplotě 90 C s normálním množstvím pracího prostředku, ale bez prádla Vkládání prádla Nadzvedněte víko pračky. Otevřete buben stisknutím pojistného kolíku A, tím se od sebe oddělí oba díly plnících dvířek bubnu. Vložte prádlo, zavřete buben a víko pračky. Pozor: před uzavřením víka pračky se přesvědčete, že plnící dvířka pračky jsou pevně uzavřena: obě části dvířek jsou spojena, A pojistný kolík A je vystouplý Dávkování pracího prostředku Množství prášku, které doporučuje jeho výrobce, můžete snížit v případě, že použijete prací proces - Direct Spray - přímé sprchování, tzn., kdy je nižší spotřeba vody a pracího prostředku Nasypte dávku pracího prášku do přihrádky praní. V případě předpírky i do přihrádky předpírka. V případě potřeby nalijte avivážní prostředek do přihrádky. Používáte-li různé typy pracích prášků nahlédněte do kapitoly Prací prostředky a ostatní přísady tohoto návodu Volba programu Otočte programátor na polohu požadovaného pracího programu. Displej bude zobrazovat odpovídající informace. Na displeji se zobrazí čas, který zbývá do konce pracího programu a to na základě výpočtu s využitím maximální kapacity pračky zvoleného programu. LED-kontrolka tlačítka Start/Pauza začne blikat. Jestliže jste do pračky vložili menší množství prádla, než maximální, tak se displeji bude stejně zobrazovat stejný časový údaj signalizující konec zvoleného programu jako při plném naplnění. Délka programu se tak bude průběžně během praní upravovat. BAVLNA Konecѝprogramuѝvѝѝ: C Změna nastavení teploty Tisknutím tlačítka Temperature (teplota) můžete snižovat nebo zvyšovat teplotu praní a tak měnit teplotu předem nastavenou zvoleným pracím programem. Některé programy však neumožňují využvat tuto možnost (na displeji se objeví zpráva Chybná volba ). BAVLNA Max.ѝ95 C C Zvolení otáček odstřeďování / volba bez vypouštění vody z bubnu/ noční klid Tisknutím tlačítka Odstřeďování můžete měnit otáčky odstřeďování a tak volit jiné otáčky, než jsou předem nastavené zvoleným pracím programem. Stisknutím tohoto tlačítka můžete zároveň nastavit 0, tzn. program bez odstřeďování, zvolit možnost nevypouštět vodu z bubnu nebo možnost noční tiché praní. Volba 0 -bez odstřeďování: prádlo nebude odstřeďováno při žádné fázi programu, zvýší se počet máchacích cyklů u programů určených pro praní bavlny a syntetických materiálů. Volba bez vypouštění vody z bubnu : poslední máchací voda nebude z pračky vypuštěna a tím se zabrání možnosti, aby se prádlo pomačkalo. Volba noční tiché praní : poslední máchací voda nebude z pračky vypuštěna a tím se zabrání možnosti, aby se prádlo pomačkalo. Zároveň budou vynechány všechny odstřeďovací cykly a pračka bude prát při nižší hladině hluku. Tato volba je vhodná pro praní v noci. Máchaní bavlněných a syntetických materiálů bude vyžadovat větší množství vody. Na druhém řádku displeje se objeví odpovídající nápis. Zvolené otáčky odstřeďování se zobrazí na třetím řádku displeje nad tlačítkem Odstřeďování. Po skončení programu při nastavení volby bez vypouštění vody z bubnu nebo noční tiché praní můžete zvolit jeden z následujících programů: Vypouštění vody: Vodu z bubnu vypustíte zvolením Vypouštěcího programu, který zvolíte pomocí programátoru a stisknutím tlačítka Start/Pauza. Odstřeďování: Odstřeďovací program zvolíte pomocí programátoru, buď nastavením programu Odstřeďování nebo Mírné odstřeďování : Pomocí tlačítka Odstřeďování zvolte otáčky odstřeďování a stiskněte tlačítko Start/Pauza. 7

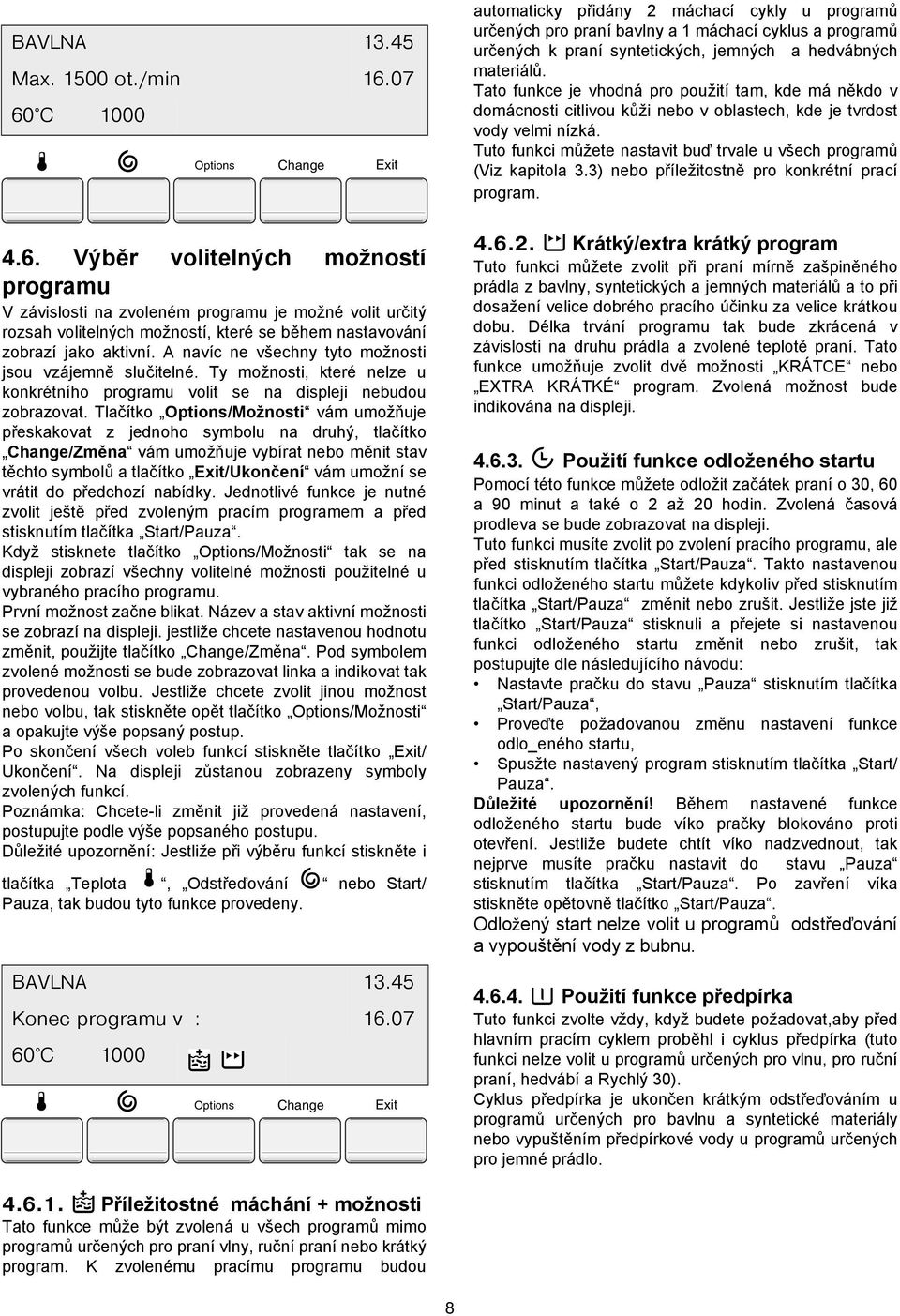

8 BAVLNA Max.ѝ1500ѝot./min C 1000 automaticky přidány 2 máchací cykly u programů určených pro praní bavlny a 1 máchací cyklus a programů určených k praní syntetických, jemných a hedvábných materiálů. Tato funkce je vhodná pro použití tam, kde má někdo v domácnosti citlivou kůži nebo v oblastech, kde je tvrdost vody velmi nízká. Tuto funkci můžete nastavit buď trvale u všech programů (Viz kapitola 3.3) nebo příležitostně pro konkrétní prací program Výběr volitelných možností programu V závislosti na zvoleném programu je možné volit určitý rozsah volitelných možností, které se během nastavování zobrazí jako aktivní. A navíc ne všechny tyto možnosti jsou vzájemně slučitelné. Ty možnosti, které nelze u konkrétního programu volit se na displeji nebudou zobrazovat. Tlačítko Options/Možnosti vám umožňuje přeskakovat z jednoho symbolu na druhý, tlačítko Change/Změna vám umožňuje vybírat nebo měnit stav těchto symbolů a tlačítko Exit/Ukončení vám umožní se vrátit do předchozí nabídky. Jednotlivé funkce je nutné zvolit ještě před zvoleným pracím programem a před stisknutím tlačítka Start/Pauza. Když stisknete tlačítko Options/Možnosti tak se na displeji zobrazí všechny volitelné možnosti použitelné u vybraného pracího programu. První možnost začne blikat. Název a stav aktivní možnosti se zobrazí na displeji. jestliže chcete nastavenou hodnotu změnit, použijte tlačítko Change/Změna. Pod symbolem zvolené možnosti se bude zobrazovat linka a indikovat tak provedenou volbu. Jestliže chcete zvolit jinou možnost nebo volbu, tak stiskněte opět tlačítko Options/Možnosti a opakujte výše popsaný postup. Po skončení všech voleb funkcí stiskněte tlačítko Exit/ Ukončení. Na displeji zůstanou zobrazeny symboly zvolených funkcí. Poznámka: Chcete-li změnit již provedená nastavení, postupujte podle výše popsaného postupu. Důležité upozornění: Jestliže při výběru funkcí stiskněte i tlačítka Teplota, Odstřeďování nebo Start/ Pauza, tak budou tyto funkce provedeny. BAVLNA Konecѝprogramuѝvѝѝ: C ѝ Krátký/extra krátký program Tuto funkci můžete zvolit při praní mírně zašpiněného prádla z bavlny, syntetických a jemných materiálů a to při dosažení velice dobrého pracího účinku za velice krátkou dobu. Délka trvání programu tak bude zkrácená v závislosti na druhu prádla a zvolené teplotě praní. Tato funkce umožňuje zvolit dvě možnosti KRÁTCE nebo EXTRA KRÁTKÉ program. Zvolená možnost bude indikována na displeji Použití funkce odloženého startu Pomocí této funkce můžete odložit začátek praní o 30, 60 a 90 minut a také o 2 až 20 hodin. Zvolená časová prodleva se bude zobrazovat na displeji. Tuto funkci musíte zvolit po zvolení pracího programu, ale před stisknutím tlačítka Start/Pauza. Takto nastavenou funkci odloženého startu můžete kdykoliv před stisknutím tlačítka Start/Pauza změnit nebo zrušit. Jestliže jste již tlačítko Start/Pauza stisknuli a přejete si nastavenou funkci odloženého startu změnit nebo zrušit, tak postupujte dle následujícího návodu: Nastavte pračku do stavu Pauza stisknutím tlačítka Start/Pauza, Proveďte požadovanou změnu nastavení funkce odlo_eného startu, Spusžte nastavený program stisknutím tlačítka Start/ Pauza. Důležité upozornění! Během nastavené funkce odloženého startu bude víko pračky blokováno proti otevření. Jestliže budete chtít víko nadzvednout, tak nejprve musíte pračku nastavit do stavu Pauza stisknutím tlačítka Start/Pauza. Po zavření víka stiskněte opětovně tlačítko Start/Pauza. Odložený start nelze volit u programů odstřeďování a vypouštění vody z bubnu Použití funkce předpírka Tuto funkci zvolte vždy, když budete požadovat,aby před hlavním pracím cyklem proběhl i cyklus předpírka (tuto funkci nelze volit u programů určených pro vlnu, pro ruční praní, hedvábí a Rychlý 30). Cyklus předpírka je ukončen krátkým odstřeďováním u programů určených pro bavlnu a syntetické materiály nebo vypuštěním předpírkové vody u programů určených pro jemné prádlo ѝ Příležitostné máchání + možnosti Tato funkce může být zvolená u všech programů mimo programů určených pro praní vlny, ruční praní nebo krátký program. K zvolenému pracímu programu budou 8

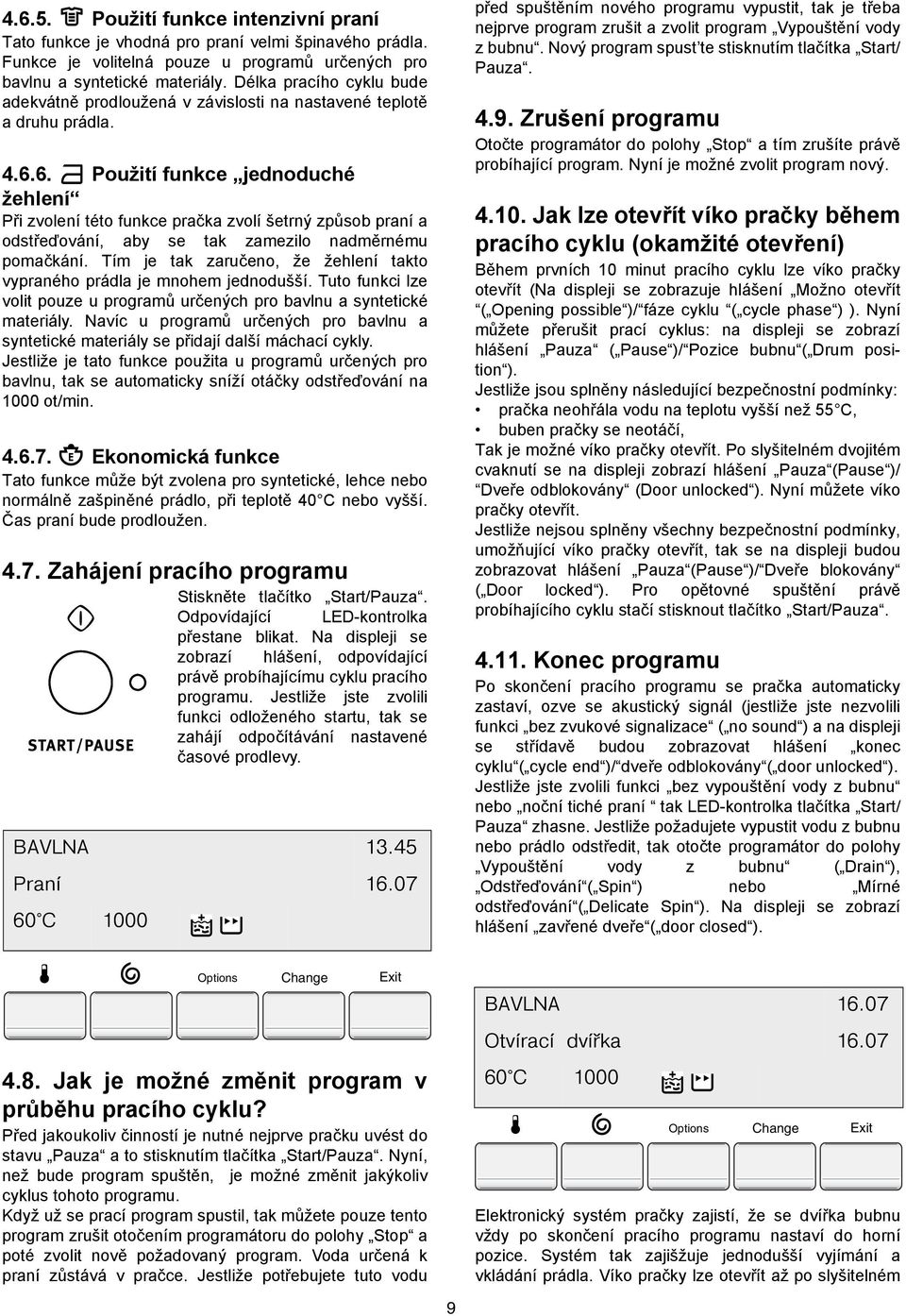

9 Použití funkce intenzivní praní Tato funkce je vhodná pro praní velmi špinavého prádla. Funkce je volitelná pouze u programů určených pro bavlnu a syntetické materiály. Délka pracího cyklu bude adekvátně prodloužená v závislosti na nastavené teplotě a druhu prádla Použití funkce jednoduché žehlení Při zvolení této funkce pračka zvolí šetrný způsob praní a odstřeďování, aby se tak zamezilo nadměrnému pomačkání. Tím je tak zaručeno, že žehlení takto vypraného prádla je mnohem jednodušší. Tuto funkci lze volit pouze u programů určených pro bavlnu a syntetické materiály. Navíc u programů určených pro bavlnu a syntetické materiály se přidají další máchací cykly. Jestliže je tato funkce použita u programů určených pro bavlnu, tak se automaticky sníží otáčky odstřeďování na 1000 ot/min Ekonomická funkce Tato funkce může být zvolena pro syntetické, lehce nebo normálně zašpiněné prádlo, při teplotě 40 C nebo vyšší. Čas praní bude prodloužen Zahájení pracího programu Stiskněte tlačítko Start/Pauza. Odpovídající LED-kontrolka přestane blikat. Na displeji se zobrazí hlášení, odpovídající právě probíhajícímu cyklu pracího programu. Jestliže jste zvolili funkci odloženého startu, tak se zahájí odpočítávání nastavené časové prodlevy. BAVLNAѝ Praní C 1000 ѝ ѝ před spuštěním nového programu vypustit, tak je třeba nejprve program zrušit a zvolit program Vypouštění vody z bubnu. Nový program spust te stisknutím tlačítka Start/ Pauza Zrušení programu Otočte programátor do polohy Stop a tím zrušíte právě probíhající program. Nyní je možné zvolit program nový Jak lze otevřít víko pračky během pracího cyklu (okamžité otevření) Během prvních 10 minut pracího cyklu lze víko pračky otevřít (Na displeji se zobrazuje hlášení Možno otevřít ( Opening possible )/ fáze cyklu ( cycle phase ) ). Nyní můžete přerušit prací cyklus: na displeji se zobrazí hlášení Pauza ( Pause )/ Pozice bubnu ( Drum position ). Jestliže jsou splněny následující bezpečnostní podmínky: pračka neohřála vodu na teplotu vyšší než 55 C, buben pračky se neotáčí, Tak je možné víko pračky otevřít. Po slyšitelném dvojitém cvaknutí se na displeji zobrazí hlášení Pauza (Pause )/ Dveře odblokovány (Door unlocked ). Nyní můžete víko pračky otevřít. Jestliže nejsou splněny všechny bezpečnostní podmínky, umožňující víko pračky otevřít, tak se na displeji budou zobrazovat hlášení Pauza (Pause )/ Dveře blokovány ( Door locked ). Pro opětovné spuštění právě probíhajícího cyklu stačí stisknout tlačítko Start/Pauza Konec programu Po skončení pracího programu se pračka automaticky zastaví, ozve se akustický signál (jestliže jste nezvolili funkci bez zvukové signalizace ( no sound ) a na displeji se střídavě budou zobrazovat hlášení konec cyklu ( cycle end )/ dveře odblokovány ( door unlocked ). Jestliže jste zvolili funkci bez vypouštění vody z bubnu nebo noční tiché praní tak LED-kontrolka tlačítka Start/ Pauza zhasne. Jestliže požadujete vypustit vodu z bubnu nebo prádlo odstředit, tak otočte programátor do polohy Vypouštění vody z bubnu ( Drain ), Odstřeďování ( Spin ) nebo Mírné odstřeďování ( Delicate Spin ). Na displeji se zobrazí hlášení zavřené dveře ( door closed ) Jak je možné změnit program v průběhu pracího cyklu? Před jakoukoliv činností je nutné nejprve pračku uvést do stavu Pauza a to stisknutím tlačítka Start/Pauza. Nyní, než bude program spuštěn, je možné změnit jakýkoliv cyklus tohoto programu. Když už se prací program spustil, tak můžete pouze tento program zrušit otočením programátoru do polohy Stop a poté zvolit nově požadovaný program. Voda určená k praní zůstává v pračce. Jestliže potřebujete tuto vodu 9 BAVLNA Otvíracíѝѝdvířka C 1000ѝ ѝ Elektronický systém pračky zajistí, že se dvířka bubnu vždy po skončení pracího programu nastaví do horní pozice. Systém tak zajišžuje jednodušší vyjímání a vkládání prádla. Víko pračky lze otevřít až po slyšitelném

10 dvojím cvaknutí (jestliže není pračka vyrovnána, tak se může tato funkce nesprávně nastavit a bude nutné bubnem otočit ručně). Otočte programátor do polohy Stop a tím pračku vypnete. Prádlo nyní z pračky vyjměte. Odpojte pračku od elektrické sítě a vypněte přívod vody. Doporučujeme vám, abyste po skončení praní ponechali dveře bubnu a víko pračky otevřené, aby mohla pračka dobře větrat. Poznámka: Po delší době zkontrolujte popřípadě nastavte aktuální čas Uložení do paměti Nejpoužívanější programy je možné uložit do paměti. Do paměti pračky lze uložit až 3 nejběžněji používané prací programy. Uložené programy v paměti lze zvolit stejným způsobem jako každý jiný program pomocí programátoru. Zvolte program a nastavte prací cykly Stiskněte tlačítko Možnosti ( Option ) až se objeví nápis Menu. Stiskněte tlačítko Změna ( Change ) a tím se dostanete do hlavní nabídky (menu). Zvolte jednu z pamětí pomocí tlačítka Možnosti ( Option ): na displeji se objeví hlášení Uložit? ( Save? ). Chcete-li zvolený program uložit, tak stiskněte tlačítko Změna ( Change ). Na displeji se objeví hlášení Uloženo ( Saved ). Stiskněte dvakrát tlačítko Ukončení ( Exit ) a tím se vrátíte do stavu volby programu. Poznámka: jestliže chcete program změnit, tak opakujte postup od začátku. Pamět 1: Uložit program? Programy, které jste si takto uložili do paměti pračky, zvolíte otočením programátoru do polohy Paměti ( Memories ). 10

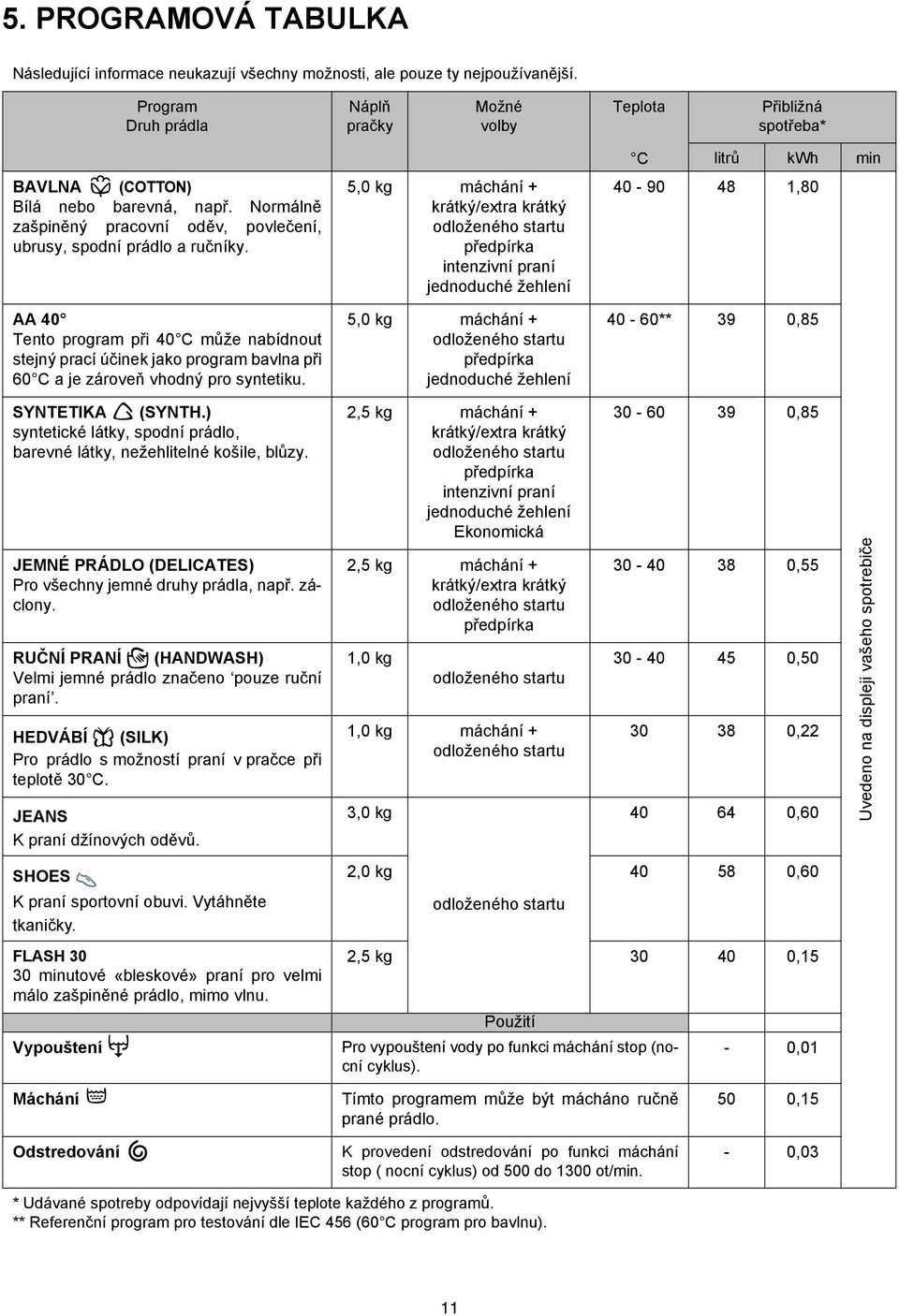

11 5. PROGRAMOVÁ TABULKA Následující informace neukazují všechny možnosti, ale pouze ty nejpoužívanější. Program Druh prádla Náplň pračky Možné volby Teplota Přibližná spotřeba* BAVLNA (COTTON) Bílá nebo barevná, např. Normálně zašpiněný pracovní oděv, povlečení, ubrusy, spodní prádlo a ručníky. AA 40 Tento program při 40 C může nabídnout stejný prací účinek jako program bavlna při 60 C a je zároveň vhodný pro syntetiku. 5,0 kg máchání + krátký/extra krátký odloženého startu předpírka intenzivní praní jednoduché žehlení 5,0 kg máchání + odloženého startu předpírka jednoduché žehlení C litrů kwh min , ** 39 0,85 SYNTETIKA (SYNTH.) syntetické látky, spodní prádlo, barevné látky, nežehlitelné košile, blůzy. JEMNÉ PRÁDLO (DELICATES) Pro všechny jemné druhy prádla, např. záclony. RUČNÍ PRANÍ (HANDWASH) Velmi jemné prádlo značeno pouze ruční praní. HEDVÁBÍ (SILK) Pro prádlo s možností praní v pračce při teplotě 30 C. JEANS K praní džínových oděvů. SHOES K praní sportovní obuvi. Vytáhněte tkaničky. FLASH minutové «bleskové» praní pro velmi málo zašpiněné prádlo, mimo vlnu. Vypouštení 2,5 kg máchání + krátký/extra krátký odloženého startu předpírka intenzivní praní jednoduché žehlení Ekonomická 2,5 kg máchání + krátký/extra krátký odloženého startu předpírka 1,0 kg odloženého startu 1,0 kg máchání + odloženého startu 3,0 kg odloženého startu , , , , ,60 2,0 kg ,60 2,5 kg ,15 Použití Pro vypouštení vody po funkci máchání stop (nocní cyklus). - 0,01 Uvedeno na displeji vašeho spotrebiče Máchání Odstredováníѝ Tímto programem může být mácháno ručně prané prádlo. K provedení odstredování po funkci máchání stop ( nocní cyklus) od 500 do 1300 ot/min. 50 0,15-0,03 * Udávané spotreby odpovídají nejvyšší teplote každého z programů. ** Referenční program pro testování dle IEC 456 (60 C program pro bavlnu). 11

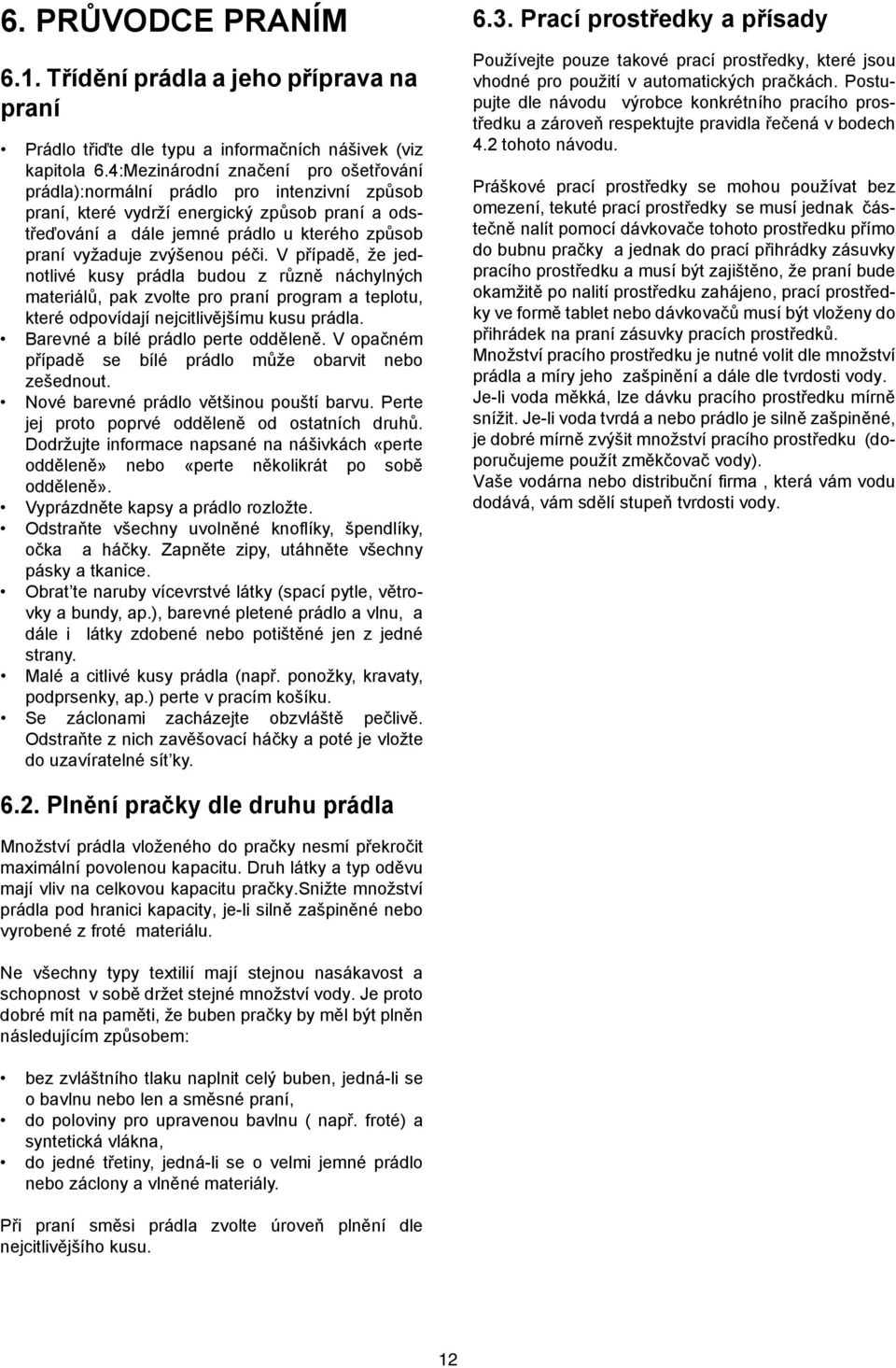

12 6. PRŮVODCE PRANÍM 6.1. Třídění prádla a jeho příprava na praní Prádlo třiďte dle typu a informačních nášivek (viz kapitola 6.4:Mezinárodní značení pro ošetřování prádla):normální prádlo pro intenzivní způsob praní, které vydrží energický způsob praní a odstřeďování a dále jemné prádlo u kterého způsob praní vyžaduje zvýšenou péči. V případě, že jednotlivé kusy prádla budou z různě náchylných materiálů, pak zvolte pro praní program a teplotu, které odpovídají nejcitlivějšímu kusu prádla. Barevné a bílé prádlo perte odděleně. V opačném případě se bílé prádlo může obarvit nebo zešednout. Nové barevné prádlo většinou pouští barvu. Perte jej proto poprvé odděleně od ostatních druhů. Dodržujte informace napsané na nášivkách «perte odděleně» nebo «perte několikrát po sobě odděleně». Vyprázdněte kapsy a prádlo rozložte. Odstraňte všechny uvolněné knoflíky, špendlíky, očka a háčky. Zapněte zipy, utáhněte všechny pásky a tkanice. Obrat te naruby vícevrstvé látky (spací pytle, větrovky a bundy, ap.), barevné pletené prádlo a vlnu, a dále i látky zdobené nebo potištěné jen z jedné strany. Malé a citlivé kusy prádla (např. ponožky, kravaty, podprsenky, ap.) perte v pracím košíku. Se záclonami zacházejte obzvláště pečlivě. Odstraňte z nich zavěšovací háčky a poté je vložte do uzavíratelné sít ky Prací prostředky a přísady Používejte pouze takové prací prostředky, které jsou vhodné pro použití v automatických pračkách. Postupujte dle návodu výrobce konkrétního pracího prostředku a zároveň respektujte pravidla řečená v bodech 4.2 tohoto návodu. Práškové prací prostředky se mohou používat bez omezení, tekuté prací prostředky se musí jednak částečně nalít pomocí dávkovače tohoto prostředku přímo do bubnu pračky a jednak do prací přihrádky zásuvky pracího prostředku a musí být zajištěno, že praní bude okamžitě po nalití prostředku zahájeno, prací prostředky ve formě tablet nebo dávkovačů musí být vloženy do přihrádek na praní zásuvky pracích prostředků. Množství pracího prostředku je nutné volit dle množství prádla a míry jeho zašpinění a dále dle tvrdosti vody. Je-li voda měkká, lze dávku pracího prostředku mírně snížit. Je-li voda tvrdá a nebo prádlo je silně zašpiněné, je dobré mírně zvýšit množství pracího prostředku (doporučujeme použít změkčovač vody). Vaše vodárna nebo distribuční firma, která vám vodu dodává, vám sdělí stupeň tvrdosti vody Plnění pračky dle druhu prádla Množství prádla vloženého do pračky nesmí překročit maximální povolenou kapacitu. Druh látky a typ oděvu mají vliv na celkovou kapacitu pračky.snižte množství prádla pod hranici kapacity, je-li silně zašpiněné nebo vyrobené z froté materiálu. Ne všechny typy textilií mají stejnou nasákavost a schopnost v sobě držet stejné množství vody. Je proto dobré mít na paměti, že buben pračky by měl být plněn následujícím způsobem: bez zvláštního tlaku naplnit celý buben, jedná-li se o bavlnu nebo len a směsné praní, do poloviny pro upravenou bavlnu ( např. froté) a syntetická vlákna, do jedné třetiny, jedná-li se o velmi jemné prádlo nebo záclony a vlněné materiály. Při praní směsi prádla zvolte úroveň plnění dle nejcitlivějšího kusu. 12

13 6.4.ѝMezinárodníѝznačeníѝproѝošetřováníѝprádla NORMÁLNÍ PRÁDLO JEMNÉ PRÁDLO perte při 95 C perte při 60 C perte při 40 C perte při 30 C jemné prádlo perte ručně neperte BĚLÍCÍ PROS- TŘEDEK Bělící prostředek s obsahem chloru je možno použít (pouze ředěný a za studena) Nebělte prostředky s obsahem chloru ŽEHLENÍ Vysoká teplota (max. 200 C) Průměrná teplota (max. 150 C) Nízká teplota (max. 100 C) Nežehlete CHEMICKÉ ČIšTĚNÍ lze chemicky čistit za použití všech typů prostředků lze chemicky čistit za použití všech typů prostředků (bez trichlorethylenu) lze chemicky čistit pouze za použití olejového rozpouštědla a R113 Nelze chemicky čistit Vysoká teplota Střední teplota SUŠENÍ Rozložené na plocho Na šňůře Na věšáku lze sušit v sušičce nebo na ramínku Nesušit v sušičce 13

14 7. ÚDRŽBA A ČIŠTĚNÍ Dokud není pračka odpojena od elektrické sítě, neprovádějte žádnou její údržbu Odstranění usazenin Byl-li prací prášek správně dávkován, tak obyčejně není nutné odstraňovat nějaké usazeniny. Je-li nutné tuto operaci provést, pak nepoužívejte žádný žíravý prostředek. V obchodech jsou dostupné prostředky přímo určené pro tento účel. Postupujte dle návodu výrobce tohoto přípravku a zvláště v oblastech týkajících se dávkování a frekvence používání Odpadový filtr Odpadový filtr, který se nalézá na spodku vaší pračky, pravidelně čistěte. Kontrolka filtru* se rozsvítí, je-li filtr ucpán. Filtr potom musíte ihned vyčistit. Pouští-li prané prádlo příliš vlákna, filtr čistěte po každém praní. Otevřete dvířka, např. pomocí šroubováku: 7.2. Skříň pračky Skříň pračky omývejte vlažnou vodou a mírným mycím prostředkem. Nikdy nepoužívejte alkohol, rozpouštědla a podobné látky Zásuvka dávkovače pracího prostředku Demontáž: Stiskněte záklapky po obou stranách zásuvky a vytáhněte ji nahoru. Vylití zbytku odpadní vody: Vyjmutí filtru: Položte pod vyklopená dvířka nádobku na zachycení vyteklé vody. Vytáčejte víčko filtru proti směru chodu hodinových ručiček dokud z pod něj nevytéká zbytková voda. Zpětná montáž: 2 Zásuvku dávkovače poté můžete propláchnout proudem vody a pomocí kartáčku nebo hadříku odstranit i usazené zbytky používaných prostředků. Zkontrolujte, zda přepad v zadní části zásuvky, není ucpaný. Vložte zásuvku dávkovače do zářezů a nechte záklapky zapadnout do původní polohy. Víčko s filtrem poté úplně vyšroubujte a vyndejte ho ven. Pečlivě ho propláchněte proudem vody. Pak jej našroubujte zpátky ve směru chodu hodinových ručiček. Po vyčistění filtru by jste měli dvířka zavřít. V každém případě, musí být z bezpečnostních důvodů dvířka zavřena, jestliže spotřebič pracuje. *dle modelu vaší pračky 14

15 8. PROVOZNÍ PROBLÉMY Vaše automatická pračka prošla během výroby mnoha zkouškami. Během provozu pračky je možné, že se na displeji objeví některá z těchto hlášení: Problém s přívodem vody... (Nepřitéká voda. Kont. koh.&hadice) Problém s vypouštěním vody... (Nevypouští-kontr. Vyp. hadice/filtr) Otevřené víko... (Zavřít dveře Zkontrolujte) Po odstranění poruchy obnovte zvolený program stiskem tlačítka START/PAUZA. Pokud se vám po všech kontrolách nepodařilo poruchu odstranit, kontaktujte servisní středisko. ѝ. Porucha Automatická pračka se nespustí nebo nenapouští vodou: Pračka se napouští vodou která je ihned odčerpána : Příčina pračka není správně zapojena nebo není v provozu přívod elektřiny, víko pračky nebo dvířka pracího bubnu nejsou správně uzavřené (Zavřít dveře Zkontrolujte) spuštění programu bylo provedeno chybně, došlo k výpadku elektřiny, vodovod je odstaven mimo provoz (Nepřitéká voda.kont. koh.&hadice) vodovodní kohoutek je uzavřený (Nepřitéká voda.kont. koh.&hadice) přívod vody je ucpaný (Nepřitéká voda.kont. koh.&hadice) umístění odpadního sifónu je příliš nízko (viz. kapitola instalace) Pračka neodstřeďuje ani neodčerpá vodu : odpadní hadice je ucpaná nebo zalomená (Nevypouštíkontr.Vyp. hadice/filtr) odpadní filtr je ucpaný ( Zanešený filtr / Zablok. čerpadlo) nedošlo k aktivnímu vyvážení prádla; špatně rozložené prádlo v bubnu, byly zvoleny funkce STOP MÁCHÁNÍ, NOČNÍ PRANÍ nebo BEZ ODSTŘEĎOVÁNÍ. umístění odpadního sifonu je nesprávné. Vyteklá voda na podlaze v okolí pračky : přebytek pracího prostředku způsobil vytvoření velkého množství pěny která přetekla (Předávkováno), prostředek není vhodný pro použití v automatických pračkách, odpadní sifon není správně zaháknutý, odpadní filtr nebyl správně vložen na své místo, přívodní hadice prosakuje. Výsledek praní není uspokojivý : prostředek není vhodný pro použtí v automatických pračkách, nebyla dodržena max. náplň prádla, nebyl zvolen odpovídající program, bylo dávkováno málo pracího prostředku. Pračka vibruje a je hlučná : nebyly odstraněny všechny přepravní prvky (viz. kapitola vybalení), pračka nebyla náležitě vybalena a vyrovnána,, pračka je příliš blízko u zdi nebo nábytku, prádlo není v bubnu správně rozložené, náplň prádla není dostatečná. 15

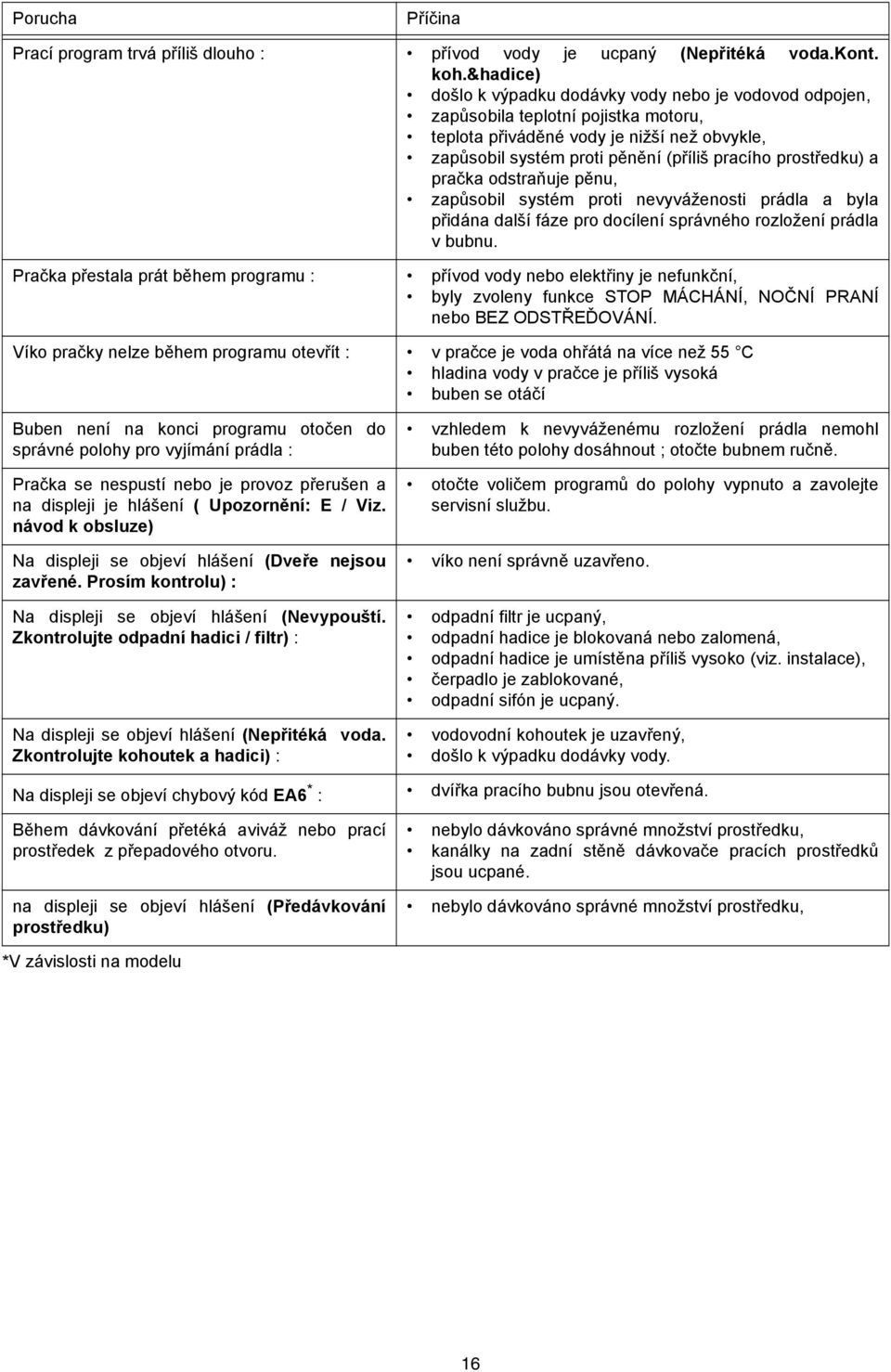

16 Porucha Příčina Prací program trvá příliš dlouho : přívod vody je ucpaný (Nepřitéká voda.kont. koh.&hadice) došlo k výpadku dodávky vody nebo je vodovod odpojen, zapůsobila teplotní pojistka motoru, teplota přiváděné vody je nižší než obvykle, zapůsobil systém proti pěnění (příliš pracího prostředku) a pračka odstraňuje pěnu, zapůsobil systém proti nevyváženosti prádla a byla přidána další fáze pro docílení správného rozložení prádla v bubnu. Pračka přestala prát během programu : přívod vody nebo elektřiny je nefunkční, byly zvoleny funkce STOP MÁCHÁNÍ, NOČNÍ PRANÍ nebo BEZ ODSTŘEĎOVÁNÍ. Víko pračky nelze během programu otevřít : v pračce je voda ohřátá na více než 55 C hladina vody v pračce je příliš vysoká buben se otáčí Buben není na konci programu otočen do správné polohy pro vyjímání prádla : Pračka se nespustí nebo je provoz přerušen a na displeji je hlášení ( Upozornění: E / Viz. návod k obsluze) Na displeji se objeví hlášení (Dveře nejsou zavřené. Prosím kontrolu) : Na displeji se objeví hlášení (Nevypouští. Zkontrolujte odpadní hadici / filtr) : Na displeji se objeví hlášení (Nepřitéká voda. Zkontrolujte kohoutek a hadici) : vzhledem k nevyváženému rozložení prádla nemohl buben této polohy dosáhnout ; otočte bubnem ručně. otočte voličem programů do polohy vypnuto a zavolejte servisní službu. víko není správně uzavřeno. odpadní filtr je ucpaný, odpadní hadice je blokovaná nebo zalomená, odpadní hadice je umístěna příliš vysoko (viz. instalace), čerpadlo je zablokované, odpadní sifón je ucpaný. vodovodní kohoutek je uzavřený, došlo k výpadku dodávky vody. Na displeji se objeví chybový kód EA6 * : dvířka pracího bubnu jsou otevřená. Během dávkování přetéká aviváž nebo prací prostředek z přepadového otvoru. na displeji se objeví hlášení (Předávkování prostředku) nebylo dávkováno správné množství prostředku, kanálky na zadní stěně dávkovače pracích prostředků jsou ucpané. nebylo dávkováno správné množství prostředku, *V závislosti na modelu 16

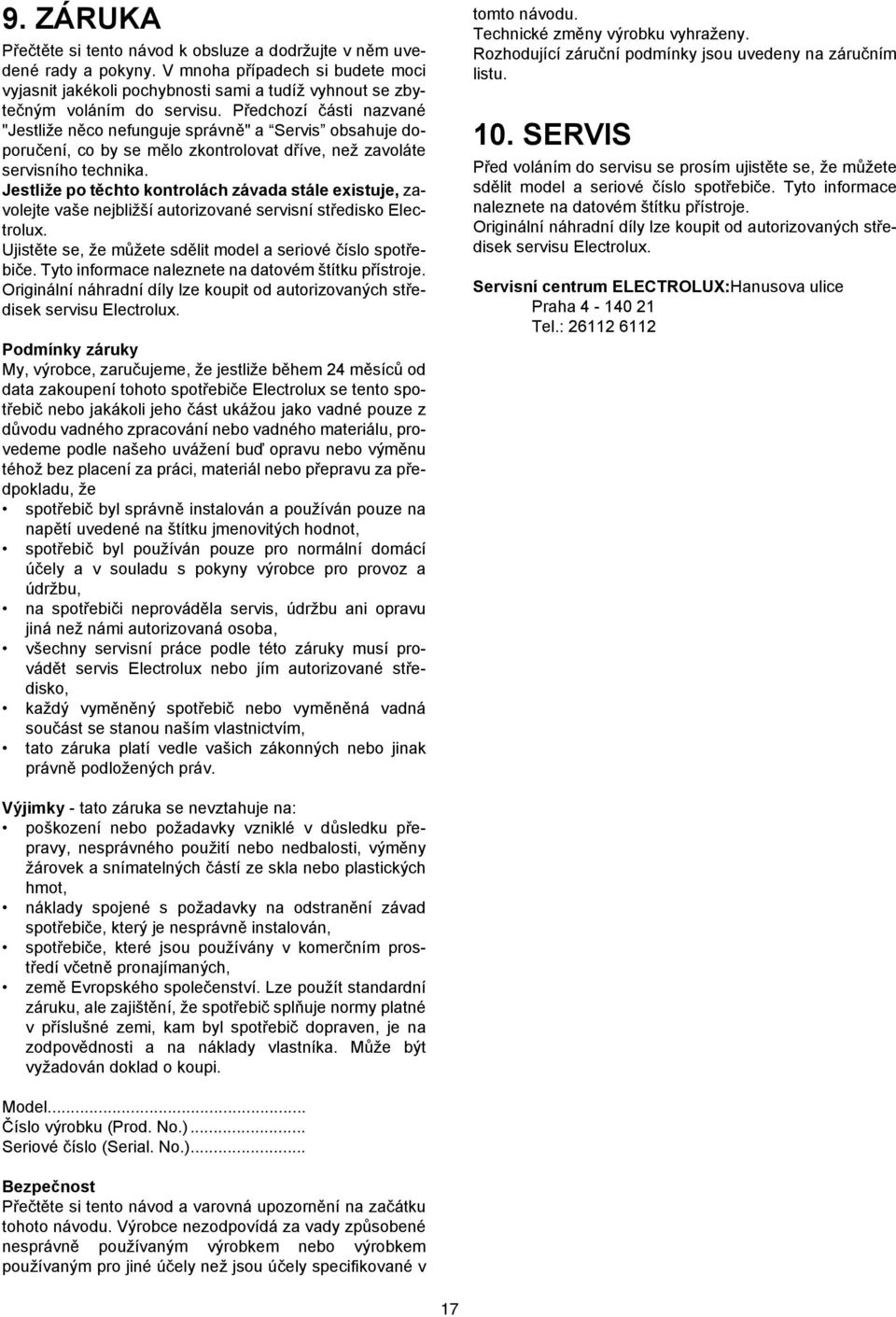

17 9. ZÁRUKA Přečtěte si tento návod k obsluze a dodržujte v něm uvedené rady a pokyny. V mnoha případech si budete moci vyjasnit jakékoli pochybnosti sami a tudíž vyhnout se zbytečným voláním do servisu. Předchozí části nazvané "Jestliže něco nefunguje správně" a Servis obsahuje doporučení, co by se mělo zkontrolovat dříve, než zavoláte servisního technika. Jestliže po těchto kontrolách závada stále existuje, zavolejte vaše nejbližší autorizované servisní středisko Electrolux. Ujistěte se, že můžete sdělit model a seriové číslo spotřebiče. Tyto informace naleznete na datovém štítku přístroje. Originální náhradní díly lze koupit od autorizovaných středisek servisu Electrolux. Podmínky záruky My, výrobce, zaručujeme, že jestliže během 24 měsíců od data zakoupení tohoto spotřebiče Electrolux se tento spotřebič nebo jakákoli jeho část ukážou jako vadné pouze z důvodu vadného zpracování nebo vadného materiálu, provedeme podle našeho uvážení buď opravu nebo výměnu téhož bez placení za práci, materiál nebo přepravu za předpokladu, že spotřebič byl správně instalován a používán pouze na napětí uvedené na štítku jmenovitých hodnot, spotřebič byl používán pouze pro normální domácí účely a v souladu s pokyny výrobce pro provoz a údržbu, na spotřebiči neprováděla servis, údržbu ani opravu jiná než námi autorizovaná osoba, všechny servisní práce podle této záruky musí provádět servis Electrolux nebo jím autorizované středisko, každý vyměněný spotřebič nebo vyměněná vadná součást se stanou naším vlastnictvím, tato záruka platí vedle vašich zákonných nebo jinak právně podložených práv. tomto návodu. Technické změny výrobku vyhraženy. Rozhodující záruční podmínky jsou uvedeny na záručním listu. 10. SERVIS Před voláním do servisu se prosím ujistěte se, že můžete sdělit model a seriové číslo spotřebiče. Tyto informace naleznete na datovém štítku přístroje. Originální náhradní díly lze koupit od autorizovaných středisek servisu Electrolux. Servisní centrum ELECTROLUX:Hanusova ulice Praha Tel.: Výjimky - tato záruka se nevztahuje na: poškození nebo požadavky vzniklé v důsledku přepravy, nesprávného použití nebo nedbalosti, výměny žárovek a snímatelných částí ze skla nebo plastických hmot, náklady spojené s požadavky na odstranění závad spotřebiče, který je nesprávně instalován, spotřebiče, které jsou používány v komerčním prostředí včetně pronajímaných, země Evropského společenství. Lze použít standardní záruku, ale zajištění, že spotřebič splňuje normy platné v příslušné zemi, kam byl spotřebič dopraven, je na zodpovědnosti a na náklady vlastníka. Může být vyžadován doklad o koupi. Model... Číslo výrobku (Prod. No.)... Seriové číslo (Serial. No.)... Bezpečnost Přečtěte si tento návod a varovná upozornění na začátku tohoto návodu. Výrobce nezodpovídá za vady způsobené nesprávně používaným výrobkem nebo výrobkem používaným pro jiné účely než jsou účely specifikované v 17

18 B. POKYNY PRO INSTALACI 1. UPOZORNĚNÍ Vaše automatická pračka je těžká. Buďte opatrní při jejím přemist ování. Z pračky nezapomeňte odstranit všechny obaly a přepravní prvky. Neodstraněné díly obalů mohou způsobit vážná poškození vlastní pračky nebo nejbližšího okolí (nábytek, stěna). Při vybalování musí být pračka odpojena od elektrické sítě. Mimo kvalifikovaného instalatéra nenechávejte nikoho jiného zapojovat tlakovou část pračky. Vaše pračka musí být zapojena do elektrické zásuvky, která má funkční zemnící okruh (kolík zásuvky musí být uzemněn). Pouze kvalifikovaný elektrikář může provádět změny nebo opravy elektrického připojení ve vaší domácnosti, je-li je nutné provádět z důvodu připojení vaší pračky. Přečtěte si pečlivě instrukce v kapitole Elektrické připojení tohoto návodu ještě před vlastním připojení. Po zapojení pračky se ujistěte, že nestojí na přívodní elektrické šňůře pračky. Je-li vaše pračka umístěna na podlaze s kobercem, ujistěte se, že koberec nijak nebrání průchodu vzduchu větrací lištou v dolní části pračky. Přívodní elektrická šňůra může být měněna jen zástupcem autorizovaného servisu. Výrobce této automatické pračky nemůže vzít na sebe žádnou odpovědnost za škody, způsobené neodbornou instalací. 2.ѝTECHNICKÁ SPECIFIKACE ROZMĚRY NAPÁJECÍ NAPĚTÍ /FREKVENCE MAXIMÁLNÍ PŘÍKON TLAK VODY Připojení vody Výška Šířka Hloubka Minimální Maximální 850 mm 400 mm 600 mm 230 V / 50 Hz 2300 W 0,05 MPa (0,5 baru) 0,8 MPa (8 barů) Typ 20x27 Prohlášení o shodě : Tento spotřebič odpovídá následujícím předpisům CEE : Direktiva č. CEE/ : Předpis o elektromagnetické kompatibilitě Direktiva č. CEE/73-23 : Předpis o elektrické bezpečnosti 18

19 3.ѝINSTALACE 3.1. Vybalení Před prvním použití pračky je nutné z ní odstranit veškeré obaly a transportní prvky. Budete-li pračku zabudo-vávat do linky, můžete odříznout páskový držák hadice na zadní straně pračky. Dvě zavírací pásky ponechejte na místě. Odstraňte z pračky veškeré obaly. Nakloňte pračku na stranu a odstraňte z pod motoru zbylé obaly a položte ji zpět na podlahu. Nakloňte pračku dozadu, pootočte ji o čtvrtinu (o 90 ) kolem jednoho rohu a odstraňte přepravní paletu. Otevřete víko pračky a odstraňte z pod něj blokování pohybu bubnu a plastové fólie. Pomocí 10mm klíče vyšrou-bujte ze zadní části pračky dva šrouby spolu s čepy. Vzniklé otvory zakryjte 2 zátkami, které jsou součástí příslušenství pračky. Nezapo-meňte zamáčknout do otvoru nejprve okruží zátky Umístění Pračku umístěte v dobře větrané místnosti na rovnou pevnou podlahu. Ujistěte se, že se pračka nedotýká žádného jiného kusu nábytku nebo stěny Změna polohy 3.4. Vyrovnání Chcete-li s pračkou pohybovat z důvodu vyrovnání, postupujte takto: pákou, která je umístěna na spodku pračky, otočte doleva a tím se uvolní stavitelné nožičky. Je-li pračka vyrovnána, tak páku posuňte zpět. Přesné vyrovnání pračky je nutné. Tím zabráníte přílišnému hluku, vibracím a případnému pohybu pračky při práci. V případě, že pračka je příliš nízko, tak stavitelnou nožičku vyšroubujte do požadované pozice spolu s ozubeným aretačním kolečkem v naznačeném směru. (Je-li to nutné, tak pračku nadzvedněte.) Je-li pračka ve stabilní poloze, tak našroubujte směrem nahoru ozubené aretační kolečko a pevně ho utáhněte. Zajistěte aby se nožička, při aretaci neprotáčela Přívod vody Ujistěte se, že jste z pračky odstranili všechny tyto díly a uložili je pro případný příští transport. Toto zařízení ( hadice aqua-control) chrání proti vyplavení vodou. Přívodní hadice se může časem poškodit: Pokud se tak stane, toto zařízení uzavře přívod vody do spotřebiče. Porušení je indikováno červenou značkou, která se objeví v okénku "A". Zavřete vodovodní kohoutek a volejte servisní službu. 19

20 Nainstalujte prosím přívodní hadici na zadní stěnu vaší pračky : - Připojte dole vodovodní přívodní hadici jak je zobrazeno na obr.1 a obr Připojte šroubení přívodní hadice na vodovodní kohoutek, dejte na správné uložení sítka. - Otevřete vodovodní kohoutek. Přivodní hadice nesmí být nastavována. Pokud je příliš krátká, kontaktujte servisní službu Odpad - Nasad te držák na odpadní hadici. - Připevněte odpadní hadici k odpadnímu potrubí (nebo k sifonu) ve výšce mezi 70 a 100 cm. Ujistěte se, že se nemůže hadice vysmeknou. Konec odpadní hadice musí být odvětrán ( musí být užší než trubka odpadu), aby nedocházelo ke zpětnému vracení vody. Pozor : odpadní hadice nesmí být v žádném případě nastavována. Pokud je příliš krátká, kontaktujte servisní službu Elektrické zapojení Vaše pračka může být připojena pouze k jednofázovému rozvodu o napětí 230V. Jištění rozvodu musí být 10A při 230V. Pračka nesmí být připojena přes rozdvojku nebo prodlužovací šňůru. Ubezpečte se, že zemnění je ve shodě s platnými normami a předpisy. 20

21 OBSAH PRE UŽÍVATEĽA...22 BEZPEČNOSTNÉ POKYNY...22 Používanie Ochrana pred mrazom...22 Likvidácia...22 Ochrana životného prostredia...22 OPIS SPOTREBIČA...23 Ovládací panel...23 Displej...23 KONFIGURÁCIA SPOTREBIČA...24 Vol ba jazyka...24 čas...24 Permanentné extra plákanie...24 Jas...24 Kontrast...25 Hlasitost zvukovej signalizácie...25 PRE INŠTALATÉRA BEZPEČNOSTNÉ POKYNY TECHNICKÉ ÚDAJE INŠTALÁCIA Vybalenie Umiestnenie Premiestňovanie práčky Vyrovnanie Prítoková hadica Odtoková hadica Zapojenie do elektrickej siete POUŽÍVANIE PRÁČKY...26 Vkladanie bielizne...26 Množstvo pracieho prostriedku...26 Vol ba programu...26 Nastavenie teploty...26 Nastavenie rýchlosti odstred ovania / funkcie plákanie stop / nočného cyklu...26 Vol ba funkcií...27 Spustenie programu...28 Ako zmenit program pocas pracieho cyklu?...28 Zrušenie programu...28 Ako otvorit veko počas pracieho cyklu (okamžité otvorenie)...28 Koniec programu...28 Pamät...29 TABUľKA PROGRAMOV...30 PRANIE BIELIZNE...31 Triedenie a príprava bielizne...31 Maximálne množstvo bielizne...31 Pracie prostriedky...31 Medzinárodné symboly ošetrovania...32 ČISTENIE A ÚDRŽBA...33 Odvápňovanie spotrebiča...33 Plášt spotrebiča...33 Násypka...33 Odtokový filter...33 PROBLÉMY POČAS PREVÁDZKY...34 ZÁRUKA...35 SERVIS

22 A. PRE UŽÍVATEĽA 1. BEZPEČNOSTNÉ POKYNY Návod na používanie starostlivo uschovajte, aby ste ho mohli použit aj v budúcnosti. V prípade zmeny majiteľa spotrebiča odovzdajte návod na používanie ďalšiemu užívateľovi. Nový majiteľ sa tak bude môct oboznámit s prevádzkou spotrebiča a príslušnými bezpečnostnými pokynmi. Tento návod na používanie si z bezpečnostných dôvodov pozorne prečítajte ešte pred inštalovaním a prvým použitím spotrebiča. Zvoľte si program «Odčerpanie» a spustite ho Používanie Po skončení programu spotrebič vypnite stlačením príslušného spínača alebo nastavením ovládača do Po dodaní spotrebič bezodkladne vybaľte a skontrolujte, či nie je poškodený a či žiadna čast nechýba. Akékoľvek pripomienky uveďte na dodací list a kópiu uschovajte. Spotrebič by mali obsluhovat výlučne dospelí. Dbajte na to, aby sa deti so spotrebičom nehrali, a aby nemanipulovali s jeho ovládacími prvkami. Upravovat a pozmeňovat spotrebič alebo jeho vlastnosti je nebezpečné. Vaša práčka je určená na bežné pranie v domácnosti (pranie, plákanie a odstreďovanie). Spotrebič nepoužívajte na komerčné alebo priemyselné účely. Po každom použití zatvorte vodovodný kohútik a spotrebič odpojte od elektrickej siete. V práčke perte len textílie, ktoré sú určené na pranie v automatickej práčke. V prípade pochybností sa riaďte pokynmi výrobcu na štítku so symbolmi ošetrovania. V práčke neperte rozstrapkané a roztrhané odevy. Drobné kovové krúžky alebo plastové príchytky pred praním umiestnite do siet ky alebo vrecka. Pred vložením odevu do práčky sa ubezpečte, že sú vrecká prázdne. Tvrdé ostré predmety, ako sú mince, špendlíky, klince, skrutky alebo kamienky, môžu práčku závažne poškodit. V práčke neperte bielizeň ošetrenú napr. benzínom, alkoholom, trichlóretylénom a pod. Ak ste na odev aplikovali nejakú tekutú prchavú čistiacu látku, pred vložením do práčky ju nechajte z tkaniny úplne odparit. Drobné kusy bielizne ako napr. detské ponožky a pančuchy perte vo vrecku na bielizeň alebo v obliečke na podušku, aby sa náhodou nedostali medzi bubon a nádrž pračky. Dodržujte predpísané dávkovanie zmäkčujúceho prostriedku (aviváže). Pri nadmernom množstve aviváže môžu na bielizni vzniknút odolné škvrny. Pred čistením, ošetrovaním a údržbou spotrebič odpojte od elektrickej siete Ochrana pred mrazom polohy VYPNUTÉ *. Práčku odpojte od elektrickej siete. Inštalujte odtokovú a prítokovú hadicu. Takto zabezpečíte, aby v žiadnej časti pračky nezostala voda, ktorá by mohla po zamrznutí spôsobit na vašom spotrebiči závažne škody. Skôr, ako začnete pračku znovu používat, presvedčte sa, že je teplota v miestnosti vyššia ako 0 C Likvidácia Všetky materiály označené symbolom je možné recyklovat. Odovzdajte ich do zberne recykovateľného odpadu. Informácie o príslušných zberniach získate na miestnom úrade správy. Keď sa jedného dňa rozhodnete vašu práčku vyradit, upravte ju tak, aby sa už nedala používat. Práčku odpojte od elektrickej siete a elektrický kábel odrežte tesne pri spotrebiči. Symbol na výrobku alebo na jeho obale znamená, že s výrobkom sa nesmie zaobchádzat ako s domovým odpadom. Namiesto toho ho treba odovzdat v zbernom stredisku na recykláciu elektrických alebo elektronických zariadení. Zabezpečte, že tento výrobok bude zlikvidovaný správnym postupom, aby ste predišli negatívnym vplyvom na životné prostredie a ľudské zdravie, čo by bolo spôsobené nesprávnym postupom pri jeho likvidácii. Podrobnejšie informácie o recyklácii tohto výrobku získate, ak zavoláte miestny úrad vo Vašom bydlisku, zberné suroviny alebo obchod, v ktorom ste výrobok kúpili Ochrana životného prostredia V záujme ochrany životného prostredia a úspory vody a elektrickej energie sa riaďte nasledujúcimi pokynmi: Snažte sa vždy využívat plnú kapacitu práčky, bubon však neprepĺňajte. Funkciu Namáčanie a Predpieranie používajte len pri praní veľmi znečistenej bielizne. Ak bude vaša pračka vystavená teplotám nižším ako 0 C, riaďte sa nasledovnými pokynmi: Zatvorte vodovodný ventil a odskrutkujte prítokovú hadicu. Odtokovú hadicu umiestnite tak, aby ústila do pripravenej nádoby na zemi. 22 Množstvo pracieho prostriedku treba prispôsobit tvrdosti vody (pozri príslušnú kapitolu), množstvu bielizne a stupňu jej znečistenia. * vѝzávislostiѝodѝmodelu

23 2. OPIS SPOTREBIČA Ovládací panel Rukovät veka 3 - Vyrovnávacie skrutky 4 - Príklop filtra 5 - Páka na premiestňovanie práčky 4 Násypka 1 - prepieranie 2 - pranie 3 - aviváž (nepresiahnite značku MAX) 4 - odtokový otvor pre aviváž (pri nadmernom dávkovaní) Ovládací panel 1 - Ovládač programov s polohou STOP 3 - Funkčné tlačidlá 2 - Displej 4 - Tlačidlo Štart/prestávka Displej Indikácia zvoleného programu BAVLNA Koniec programu o Skutočný čas Čas skončenia programu Teplota 95C 1000 Rýchlost odstreďovania Plákanie stop / Tichý cyklus Doplnkové voľby 23

24 3. Konfigurácia spotrebiča Po zapojení spotrebiča do elektrickej siete otočte ovládač programov do polohy pre bavlnu. Teraz môžete práčku nastavovat podľa nasledujúcich parametrov: 3.1. Vol ba jazyka Keď zapnete práčku po prvý krát (ovládač programov je nastavený na programe na pranie bavlny), na displeji sa zobrazí nastavený jazyk - angličtina. Poznámka: Ak chcete jazyk zmenit, postupujte podľa nasledujúcich pokynov: Stlačte naraz tlačidlá Odstreďovanie a Voľby/ Options a podržte ich stlačené aspoň 2 sekundy. Stláčaním tlačidla Zmena/Change nastavte požadovaný jazyk. Stlačením tlačidla Koniec/Exit potvrďte nastavenie. Jazyk: SLOVENSKY 3.3. Permanentné extra plákanie Vaša práčka zaobchádza s vodou úsporne. V niektorých prípadoch je potrebné plákat s väčším množstvom vody, v závislosti od tvrdosti vody, alebo ak máte citlivú pokožku. Tlačidlo Voľby/Options stláčajte dovtedy, kým sa na displeji nezobrazí Nastavenia. Stlačte raz tlačidlo Zmena/Change, aby ste vstúpili do Nastavenia. Stláčaním tlačidla Voľby/Options zvoľte menu Plákanie +. Stlačením tlačidla Zmena/Change nastavte voľbu Plákanie + možnost ou áno alebo nie (ÁNO / NIE na displeji), Stlačením tlačidla Koniec/Exit potvrďte nastavenie. Potom tlačidlo stlačte znovu, aby ste sa vrátili do režimu pre nastavovanie programu. Keď je nastavená funkcia Plákanie +, do programu na pranie bavlny sa zaradia dve prídavné plákania a do programov na pranie syntetickej a jemnej bielizne jedno plákanie. Okrem toho sa na displeji v poli pre voľby objaví príslušný symbol. Plákanie plus ÁNO 3.2. Čas Nastavenie času je dôležité, pretože od neho závisí zobrazenie času skončenia programu. Postupujte takto: Tlačidlo Voľby/Options stláčajte dovtedy, kým sa na displeji nezobrazí Nastavenia. Stlačte raz tlačidlo Zmena/Change, aby ste vstúpili do Nastavenia. Stláčaním tlačidla Voľby/Options zvoľte menu Hodiny. Pri stláčaní tlačidla Zmena/Change sa hodnota mení po minútach. Keď podržíte tlačidlo Zmena/Change stlačené, bude sa hodnota menit po 10-minútových krokoch. Stlačením tlačidla Koniec/Exit potvrďte nastavenie. Potom tlačidlo stlačte znovu, aby ste sa vrátili do režimu pre nastavovanie programu Jas Pri nastavovaní jasu displeja postupujte takto: Tlačidlo Voľby/Options stláčajte dovtedy, kým sa na displeji nezobrazí Nastavenia. Stlačte raz tlačidlo Zmena/Change, aby ste vstúpili do Nastavenia. Stláčaním tlačidla Voľby/Options zvoľte menu Svetlos. Stláčaním tlačidla Zmena/Change nastavte požadovaný jas. Stlačením tlačidla Koniec/Exit potvrďte nastavenie. Potom tlačidlo stlačte znovu, aby ste sa vrátili do režimu pre nastavovanie programu. Hodiny: Nastavi čas Svetlos : I > I 24
