POWXG9025 POWXG Copyright 2017 VARO

Transkript

1 POWXG9025 POWXG Copyright 2017 VARO

2 POWXG Fig 1 Fig A 2 1 Fig 3 Fig 4 1 A B A A Fig 5 Fig 6 Copyright 2017 VARO

3 POWXG9025 B A Fig 7 Fig Fig 9 Fig 10 Copyright 2017 VARO

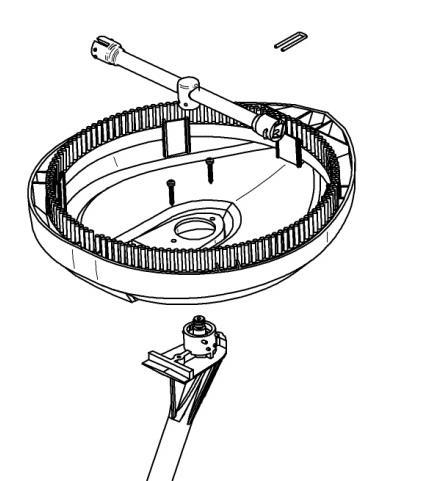

4 1 OBLAST POUŽITÍ POPIS (FIG A) SEZNAM OBSAHU BALENÍ SYMBOLY OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE Pracovní oblast Elektrická bezpečnost Osobní bezpečnost Používání elektrických nástrojů a péče o ně Servis DOPLŇKOVÉ BEZPEČNOSTNÍ PŘEDPISY PRO VYSOKOTLAKÉ ČISTIČE Hlavní elektrické připojení Vodní přípojka Bezpečnostní zařízení MONTÁŽNÍ POKYNY Montáž nožek a koleček (obr. 1) Montáž ukládacího háku (obr. 2) Montáž čističe teras (obr. 3) OBSLUHA Připojení zahradní hadice (obr. 4) Montáž vysokotlaké hadice (obr. 5) Montáž postřikové trubky a trysky (obr. 6) Vodní přípojka Start/stop stroje Víceúčelová tryska (Fig. 7) Pěnový rozprašovač (obr. 8) Parkovací držák (obr.8) Čistič teras TECHNICKÉ ÚDAJE... 9 Copyright 2017 VARO s t r á n k a 1

5 10 HLUČNOST ČIŠTĚNÍ A ÚDRŽBA Čištění vstupního filtru Čištění větracích otvorů Mazání spojek SKLADOVÁNÍ (OBR. 10) ŘEŠENÍ PROBLÉMŮ ZÁRUKA ŽIVOTNÍ PROSTŘEDÍ PROHLÁŠENÍ O SHODĚ Copyright 2017 VARO s t r á n k a 2

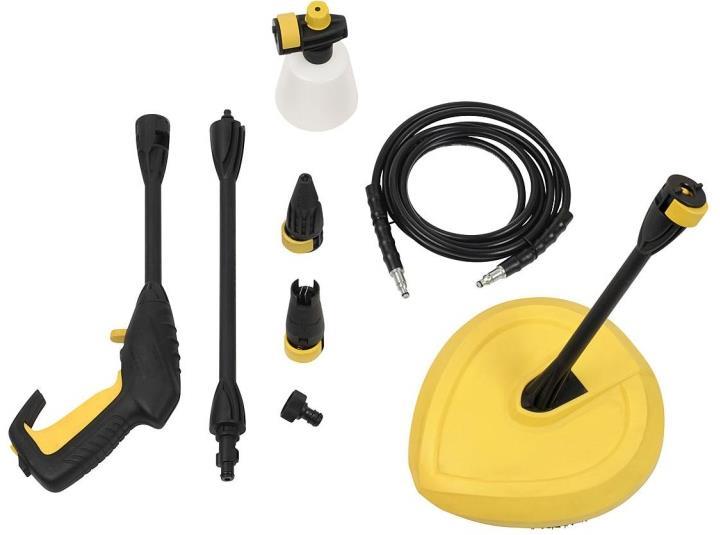

6 VYSOKOTLAKÝ ČISTIČ 1900W POWXG OBLAST POUŽITÍ Tento vysokotlaký čistič je určen k venkovnímu čištění. Jde o čištění: strojů, vozidel, konstrukcí, nástrojů, fasád, teras, zahradnického náčiní, UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tuto příručku a obecné bezpečnostní instrukce. Váš elektrický nástroj by se měl předávat dalším osobám jen s těmito pokyny. 2 POPIS (FIG A) 1. Spojka přívodu vody 2. Elektrická zástrčka 3. Ukládací hák 4. Výpusť vody 5. Přepínač 6. Rukojeť vozíku 7. Úložiště trysky 8. Noha 9. Kolečko 10. Vysokotlaká hadice 11. Spouštěcí pistole 12. Zámek spoušti 13. Stříkací trubka 14. Víceúčelová tryska 15. Pěnový postřikovač 16. Turbotryska 17. Čistič teras 18. Parkovací držák 3 SEZNAM OBSAHU BALENÍ Odstraňte veškeré balicí materiály. Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny). Zkontrolujte úplnost obsahu obalu. Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody. Uložte si balicí materiály na co nejdelší dobu, nejlépe až do konce záruční doby. Potom je zlikvidujte vyhozením do místního systému na odvoz odpadu. VAROVÁNÍ Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení! 1x čistič na kolečkách 1x spoušť 1x prodloužená postřiková trubka pro pistoli 1x láhev s mýdlem 1x nastavitelná tryska 1x turbo tryska 1x samčí konektor přívodu vody 1x 3 m tlaková hadice 1x vozík 4x šroub vozíku 1x hlavní návod 1x pokyny k čištění jehly a trysky 1x čistič teras Jestliže shledáte chybějící nebo poškozené díly, obraťte se na svého obchodníka. Copyright 2017 VARO s t r á n k a 3

7 4 SYMBOLY V této příručce a/nebo na stroji se používají následující symboly: Proudem se nesmí mířit na V souladu se základními osoby, zvířata, elektrické platnými bezpečnostními zařízení pod proudem ani na normami Evropských zařízení samotné. směrnic Stroj třídy II Dvojitá izolace Nepotřebujete uzemněnou zástrčku. Před použitím si přečtěte příručku 5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE Přečtěte si všechna bezpečnostní upozornění a všechny instrukce. Nedodržení upozornění a instrukcí může vést k zasažení elektrickým proudem, požáru a/nebo vážnému úrazu. Uschovejte si upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín "elektrický nástroj" v upozorněních znamená elektrický nástroj připojený (kabelem) k síti nebo elektrický nástroj provozovaný (bez kabelu) na baterii. 5.1 Pracovní oblast Udržujte pracoviště čistě a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody. Neprovozujte elektrické nástroje ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje produkují jiskry, které mohou prach nebo výpary zapálit. Při práci s elektrickým nástrojem se držte mimo dosah dětí a okolostojících osob. Mohou odvést vaši pozornost a ztratíte kontrolu nad nástrojem. 5.2 Elektrická bezpečnost UPOZORNĚNÍ! Vždy kontrolujte, zda napájecí soustava odpovídá napětí uvedenému na typovém štítku. Zástrčky elektrického nástroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými nástroji nepoužívejte nikdy rozvodné zástrčky. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek. Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, jestliže je vaše tělo uzemněné. Nevystavujte elektrické nástroje dešti nebo vlhkosti. Voda, která se dostane do elektrického nástroje, zvyšuje riziko zasažení elektrickým proudem. S připojovacím kabelem zacházejte opatrně. Nikdy na něm nástroj nenoste a netahejte za něj při vytahování zástrčky ze zásuvky. Kabel chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem. Při práci s elektrickým nástrojem pod širým nebem používejte prodlužovací kabel vhodný k vnějšímu použití. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko zasažení elektrickým proudem. Copyright 2017 VARO s t r á n k a 4

8 Je-li práce s elektrickým nástrojem na vlhkém místě nevyhnutelná, použijte zdroj proudu chráněný před zbytkovým proudem (RCD). Použití RCD zmenšuje riziko zasažení elektrickým proudem. 5.3 Osobní bezpečnost Při práci s elektrickým nástrojem buďte pozorní, sledujte, co děláte, a řiďte se zdravým rozumem. Nepracujte s elektrickým nástrojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem může vést k vážnému osobnímu zranění. Používejte bezpečnostní vybavení. Vždy si chraňte zrak. Bezpečnostní vybavení, jakým je protiprašný respirátor, neklouzavá bezpečnostní obuv, ochranná přilba nebo chránič sluchu, které se použije, kdykoliv to okolnosti vyžadují, omezuje osobní zranění. Vyhýbejte se nahodilému spuštění. Před připojením nástroje k síti se ubezpečte, že je vypínač v poloze vypnuto. Nošení nástrojů s prstem na vypínači a připojování nástrojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody. Před nastartováním nástroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického nástroje může způsobit osobní zranění. Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. Tak máte nástroj pod lepší kontrolou v neočekávaných situacích. Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech. Jsou-li k dispozici mechanismy umožňující odvádění a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná působením prachu. 5.4 Používání elektrických nástrojů a péče o ně Při práci s elektrickým nástrojem nepoužívejte sílu. Používejte pro své cíle správný nástroj. Správný elektrický nástroj vykoná svůj úkol lépe a bezpečněji rychlostí, pro kterou byl zkonstruován. Nepoužívejte elektrický nástroj, jestliže ho nelze vypínačem zapnout i vypnout. Každý elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit. Před prováděním jakýchkoliv změn, výměnou příslušenství nebo uskladňováním elektrických nástrojů odpojte zástrčku od zdroje energie. Taková preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického nástroje. Nepoužívané elektrické nástroje ukládejte mimo dosah dětí a osobám, které nejsou obeznámeny s nástrojem ani s těmito pokyny, s ním nedovolte pracovat. Elektrické nástroje jsou v rukách neškolených uživatelů nebezpečné. Provádějte údržbu elektrických nástrojů. Kontrolujte lehký chod pohyblivých dílů, ověřujte jejich celistvost a veškeré ostatní podmínky schopné ovlivnit, jak nástroj funguje. Při poškození dejte elektrický nástroj před dalším použitím opravit. Mnoho nehod způsobuje právě nedostatečná údržba elektrických nástrojů. Řezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že by se řádně udržované řezné nástroje s ostrými břity někde zadrhly, a proto se ostré nástroje snáze ovládají. Používejte elektrický nástroj, příslušenství a nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického nástroje; přitom berte v úvahu pracovní podmínky a práci, již je třeba vykonat. Použití elektrického nástroje k činnosti jiné než předpokládané může vytvořit nebezpečnou situaci. 5.5 Servis Servisní práce na elektrickém nástroji přenechejte kvalifikovanému technikovi, který používá výhradně originální náhradní díly. Tak si zajistíte, že nástroj bude i nadále bezpečný. Copyright 2017 VARO s t r á n k a 5

9 6 DOPLŇKOVÉ BEZPEČNOSTNÍ PŘEDPISY PRO VYSOKOTLAKÉ ČISTIČE Spotřebič je určen výhradně pro venkovní osobní potřebu a NE pro komerční využití. Prosím držte jej dál od zdrojů tepla, přímého slunečního světla, vlhkosti a deště, mrazu a ostrých hran. Nenechávejte provozovat stroj lidi, kteří nejsou vyškoleni v používání vysokotlakého čističe a ani si nepřečetli příslušný návod k použití! Vysokotlaké čističe nesmějí používat děti ani osoby bez výcviku. Je třeba dohlížet na děti a zajistit, aby si se zařízením nehrály. Než stroj spustíte, zkontrolujte prosím pečlivě, zda na něm nejsou závady. Jestliže nějaké najdete, stroj nespouštějte a obraťte se na svého místního distributora. Speciálně kontrolujte izolaci elektrického kabelu - měla by být bezvadná a zcela bez prasklin. Jestliže je elektrický kabel poškozen, měl by jen místní autorizovaný zákaznický servis vyměnit za nový. VAROVÁNÍ: Vysokotlaké proudy mohou být v případě zneužití nebezpečné. Proudem se nesmí mířit na osoby, elektrické zařízení pod proudem ani na zařízení samotné. VÝSTRAHA: Nepoužívejte zařízení v dosahu osob, pokud tyto osoby nemají ochranné oblečení. Nemiřte proudem na sebe ani na jiné osoby za účelem očištění obuvi nebo oblečení. Držte postřikovou trubku pevně oběma rukama. Provozovatel a kdokoliv se nachází v bezprostřední blízkosti místa čištění by měl jednat tak, aby se chránil před zasažením úlomky uvolněnými během provozu. Za provozu noste ochranné brýle a ochranné oblečení. Před uživatelskou údržbou vždy odpojte od přívodu elektrického proudu. K zajištění bezpečnosti zařízení používejte jen originální náhradní díly od výrobce nebo výrobcem schválené. Zařízení nepoužívejte v případě poškození přívodního kabelu nebo důležitých dílů zařízení, např. bezpečnostních mechanismů, vysokotlaké hadice a spouštěcí pistole. Neprovozujte zařízení vlhkýma rukama. Je-li zařízení vlhké nebo mokré, ihned je odpojte. Nevkládejte je do vody. Pneumatiky a ventily pneumatik mohou být vysokotlakým proudem poškozeny a pak prasknout. Nikdy nepoužívejte stroj v prostředí, kde by mohlo hrozit nebezpečí výbuchu. Není dovoleno čistit vysokým tlakem povrchy s obsahem azbestu. Vysokotlaký čistič se nesmí používat při teplotách pod 0 C. VÝSTRAHA: Vysokotlaké hadice, armatury a spojky jsou důležité pro bezpečnost zařízení. Používejte pouze hadice, armatury a spojky doporučované výrobcem. VAROVÁNÍ: Nedostatečné prodlužovací kabely mohou být nebezpečné. Kabely by měly být z cívek vždy zcela odvinuty, aby se předešlo přehřátí kabelu. Pokud je použit prodlužovací kabel, musí být zástrčka i zásuvka vodotěsné a splňovat níže uvedené požadavky na délku a rozměry kabelu. Copyright 2017 VARO s t r á n k a 6

10 1,0 mm² max. 12,5 m 1,5 mm² max. 20 m Je-li elektrický kabel poškozen, je třeba zadat jeho výměnu výrobci nebo jeho servisnímu zástupci nebo osobě s podobnou kvalifikací, aby se předešlo rizikům. 6.1 Hlavní elektrické připojení Při připojování vysokotlakého čističe k elektrické instalaci je třeba dodržovat následující: Připojení k elektrické instalaci provede kvalifikovaný elektrikář v souladu s IEC Doporučuje se, aby elektrické napájení pro toto zařízení zahrnovalo rovněž ochranu před zbytkovým elektrickým proudem, která přeruší přívod proudu, jestliže svodový proud do země překročí 30 ma po dobu 30 ms. 6.2 Vodní přípojka Připojení k veřejné vodovodní síti podle předpisů. Přívodní hadici lze připojit k vodovodní síti s maximálním vstupním tlakem 10 barů. Tento vysokotlaký čistič se v Evropě smí připojovat pouze k vodovodní síti pitné vody po instalaci zpětné klapky bránící zpětnému toku do sítě typu BA podle EN Délka hadice mezi zpětnou klapkou a vysokotlakým čističem musí být alespoň 10 metrů, aby hadice pojala možné tlakové špičky (min. průměr ½ palce). Provoz sáním (např. z nádoby s dešťovou vodou) se provádí bez zpětné kapky. Jakmile voda proteče ventilem BA, již ji nelze považovat za pitnou. DŮLEŽITÉ! Používejte pouze vodu bez nečistot. Existuje-li riziko přítomnosti pískových částic ve vstupní vodě (tj. z vlastní studny), je třeba namontovat doplňkový filtr. 6.3 Bezpečnostní zařízení Dekompresní ventil může snížit tlak, jestliže překročí předem nastavené hodnoty. Blokovací ústrojí na spouštěcí pistoli (12): K funkcím spouštěcí pistole (11) patří blokovací ústrojí (12). Když je knoflík aktivován, nelze spouštěcí pistoli (11) provozovat. Tepelné čidlo chrání motor před přetížením. Jakmile tepelné čidlo po několika minutách vychladne, stroj se znovu spustí. 7 MONTÁŽNÍ POKYNY Tento oddíl podrobně vysvětlí, jak svůj vysokotlaký čistič připravíte k použití. 7.1 Montáž nožek a koleček (obr. 1) 1. Připevněte nožku pod stroj. Zajistěte nožku 4 šrouby. 2. Naklikněte kolečka do stroje. 7.2 Montáž ukládacího háku (obr. 2) Zasuňte ukládací hák do držáku. 7.3 Montáž čističe teras (obr. 3) 1. Vložte prodlouženou postřikovou trubku do pouzdra. 2. Připevněte prodlouženou postřikovou trubku dvěma šrouby k pouzdru. 3. Vložte rotorové rameno do prodloužení postřikové trubky. 4. Vložte závlačku a upevněte jí rameno rotoru. POZNÁMKA: Ujistěte se, že je rameno rotoru řádně připevněno závlačkou k prodloužené postřikové trubce Copyright 2017 VARO s t r á n k a 7

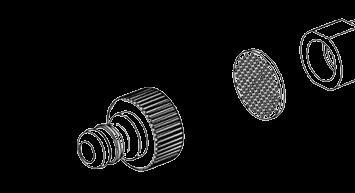

11 8 OBSLUHA 8.1 Připojení zahradní hadice (obr. 4) 1. Našroubujte spojku vodní přípojky pevně na přívod vody Poznámka: Vstupní filtr (A) musí být vždy osazen do trubky přívodu vody, aby odfiltroval písek, vodní kámen a jiné nečistoty, které by poškodily čerpací ventily. Pozor: Nenamontujete-li filtr, pozbude záruka platnost. 2. Připojte zahradní hadici standardní rychlospojkou. 8.2 Montáž vysokotlaké hadice (obr. 5) 1. Připevněte ke spouštěcí pistoli a ke stroji vysokotlakou hadici. 2. Odpojte vysokotlakou hadici stisknutím západky (A) nebo tlačítka (B). 8.3 Montáž postřikové trubky a trysky (obr. 6) 1. Zasuňte postřikovou trubku do spouštěcí pistole. 2. Po vložení jí otočte. Pozor: Ujistěte se, že je postřiková trubka řádně připevněna k pistoli 3. Připojte trysky. Pozor: Při připojování trysky by se mělo tlačítko (A) na trysce zase zvednout. Zkontrolujte před aktivací spouště, že je tryska řádně připevněna. 8.4 Vodní přípojka Hodí se obyčejná zahradní hadice 1/2" o délce min. 10 m a max. 25 m. DŮLEŽITÉ! Používejte pouze vodu bez nečistot. Existuje-li riziko přítomnosti pískových částic ve vstupní vodě (tj. z vlastní studny), je třeba namontovat doplňkový filtr. 1. Nechte vodu protékat vodní hadicí, než ji připojíte ke stroji; zabráníte tak průniku písku a nečistot do stroje. Poznámka: Zkontrolujte, že filtr je nainstalován v potrubí přívodu vody a že není ucpán. 2. Připojení vodní hadice k zásobování vodou rychlospojkou (přívod vody, maximální tlak: 10 bar, max. teplota: 40 C). 3. Pusťte vodu. 8.5 Start/stop stroje Na spouštěcí pistoli a postřikové trubce se za provozu někdy projevuje zpětný ráz - vždy je držte pevně oběma rukama. DŮLEŽITÉ:Namiřte tryskou na zem. Tento vysokotlaký čistič je vybaven automatickým systémem start/stop založeném na vodním tlaku. 1. Zkontrolujte, zda je stroj ve vzpřímené poloze. POZNÁMKA: Nestavte stroj do vysoké trávy! 2. Uvolněte zámek spouště. 3. Aktivujte spoušť spouštěcí pistole a nechte vodu vytékat, dokud z vodní hadice neunikne všechen vzduch. 4. Stiskněte spínač start/stop. 5. Aktivujte spoušť spouštěcí pistole. 6. Vždy upravte vzdálenost a tím i tlak trysky vůči povrchu určenému k čištění. Nezakrývejte stroj za provozu ani jej nepoužívejte v místnosti bez dostatečného větrání! Copyright 2017 VARO s t r á n k a 8

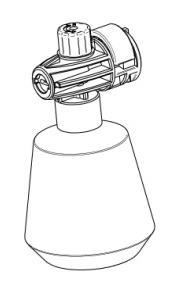

12 POZNÁMKA: Jestliže je stroj ponechán bez dozoru nebo se nepoužívá 5 minut, je třeba spínač start/stop (5) vypnout do polohy "O": 7. Stiskněte spínač start/stop do polohy "O". 8. Vytáhněte elektrickou zástrčku ze zásuvky. 9. Zavřete přívod vody a aktivujte spoušť spouštěcí pistole, abyste vypustili ze stroje tlak. 10. Zablokujte spouštěcí pistoli. Při uvolnění spouště spouštěcí pistole se stroj automaticky zastaví. Jakmile reaktivujte spouštěcí pistoli, stroj se znovu rozběhne. 8.6 Víceúčelová tryska (Fig. 7) Tlak pro víceúčelovou trysku nastavíte jejím otáčením. VAROVÁNÍ: Nedělejte to za provozu, vaši ruku by mohl zasáhnout proud vody. 8.7 Pěnový rozprašovač (obr. 8) 1. Odšroubujte z pěnového rozprašovače nádobu (A). 2. Přidejte do nádoby (A) čisticí prostředek a našroubujte nádobu na pěnový rozprašovač. 3. Upravte množství čisticího prostředku tlačítkem (B). 8.8 Parkovací držák (obr.8) Spouštěcí pistoli (11) a postřikovou trubku (13) lze během provozu a po něm ukládat na parkovací držák (18). Nacvakněte spouštěcí pistoli na parkovací držák (18). 8.9 Čistič teras Čistič teras je výkonné příslušenství pro čištění teras, vjezdů atd. Připojte čisitč teras k postřikové trubce. POZNÁMKA: Nepoužívejte čistič teras jako koště, ale nechte jej hladce klouzat po povrchu. 9 TECHNICKÉ ÚDAJE POWXG9025 Typ motoru Kartáč motoru Tlak (Mpa) 9 Max. tlak (Mpa) 13,5 Napětí 230V/50Hz Výkon 1900W Průtok 6,5 L/min Teplota vody Max 40 C Min. průtok přívodu vody 390 L/h Min. tlak přívodu vody 0.18 Mpa Hmotnost 11 kg Copyright 2017 VARO s t r á n k a 9

13 10 HLUČNOST Hodnoty hlukových emisí se měří podle příslušné normy. (K=2) Úroveň akustického tlaku LpA 82 db(a) Úroveň akustického výkonu LwA 97 db(a) POZOR! Hladina akustického tlaku může přesáhnout 85 db(a), v takovém případě noste individuální chránič sluchu. aw (Vibrace): 1.0 m/s² K = 0,15 m/s² 11 ČIŠTĚNÍ A ÚDRŽBA POZOR! Hladina akustického výkonu může přesáhnout 85 db(a); v takovém případě je třeba si nasadit individuální chránič sluchu. VAROVÁNÍ! Před údržbou nebo čištěním vytáhněte zástrčku ze zásuvky. Před montáží vymývejte vodní hadici, vysokotlakou hadici, postřikovou trubku a příslušenství. Čistěte konektory od prachu a písku. Po použití vyplachujte nástavec na postřik čisticím prostředkem. Čistěte trysky. Veškeré opravy je třeba vždy provádět v autorizované dílně s použitím originálních náhradních dílů 11.1 Čištění vstupního filtru Čistěte filtr přívodu vody pravidelně jednou měsíčně nebo častěji podle používání. Opatrně uvolněte filtr šroubovákem a vyčistěte jej. Před zpětnou montáží zkontrolujte, zda je neporušený. Vstupní filtr musí být vždy vsazen do přívodu vody, aby odfiltroval písek, vodní kámen a jiné nečistoty, které by poškodily čerpací ventily. VÝSTRAHA: Nenamontujete-li filtr, pozbude záruka platnost 11.2 Čištění větracích otvorů Stroj musí být udržován v čistotě, aby mohl chladicí vzduch nerušeně procházet větracími otvory Mazání spojek Aby bylo spojování snadné a aby nevysychaly těsnicí kroužky, je třeba pravidelně mazat spojky. 12 SKLADOVÁNÍ (OBR. 10) Stroj by měl být ukládán v místnosti, kde nemrzne! Z čerpadla, hadice a příslušenství by měla být vždy před uskladněním vypuštěna voda: 1. Zastavte stroj (stisknutím spínače start/stop do polohy "O") a odpojte vodní hadici a trysku. 2. Spusťte stroj znovu a aktivujte spoušť spouštěcí pistole. Nechte stroj běžet, dokud voda nepřestane protékat spouštěcí pistolí 3. Zastavte stroj, odpojte a sviňte hadici a kabel. Copyright 2017 VARO s t r á n k a 10

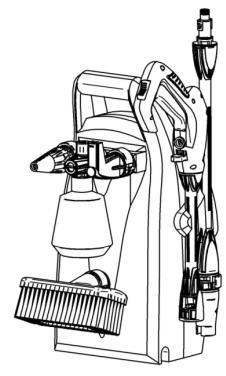

14 4. Umístěte spouštěcí pistoli, postřikovou trubku, trysky a další příslušenství do držáků stroje. Hák lze použít pro uložení hadice a kabelu Jestliže stroj omylem zamrzne, je třeba ho zkontrolovat, zda není poškozen. VAROVÁNÍ: Nikdy nespouštějte zamrzlý stroj. Záruka se nevztahuje na škody způsobené mrazem! 13 ŘEŠENÍ PROBLÉMŮ3 PŘÍZNAK PŘÍČINA DOPORUČENÉ JEDNÁNÍ Stroj odmítne Stroj není zapojen Zapojte stroj. nastartovat Vadná zásuvka Zkuste jinou zásuvku. Vadný prodlužovací kabel Zkuste bez prodlužovacího kabelu. Kolísavý tlak Čerpadlo přisává vzduch Zkontrolujte vzduchotěsnost hadic a spojů. Ventily jsou znečištěné, opotřebované nebo ucpané Zásobování vodou nedostačuje Těsnění čerpadla jsou opotřebovaná Obraťte se na nejbližší servisní středisko Zvyšte tlak vody, zkontrolujte, zda není zahradní hadice zablokována nebo ji vyměňte za větší. Obraťte se na nejbližší servisní středisko Stroj se zastaví Nesprávné napětí sítě Zkontrolujte, zda napětí sítě odpovídá specifikaci na štítku Tepelné čidlo je aktivována Nechte stroj 5 minut chladnout Stroj pulsuje Stroj se často samovolně spouští a zastavuje Stroj se spustí, ale žádná voda nevytéká Tryska je částečně blokována Zvýšení intenzity proudu Vzduch v sání hadice/čerpadla Nedostatečný přívod vody z řadu Tryska je částečně blokována Vodní filtr je blokován Hadice je zalomená Čerpadlo nebo spouštěcí pistole netěsní Nefunguje zásobování vodou Vodní filtr je blokován Tryska je blokována Vyčistěte trysku jehlou a stříkáním vody tryskou zpět Zkuste bez prodlužovacího kabelu. Nechte stroj běžet s otevřenou spouští, dokud se znovu nevytvoří běžný pracovní tlak. Zvyšte tlak vody, zkontrolujte, zda není zahradní hadice zablokována nebo ji vyměňte za větší. Vyčistěte trysku jehlou a stříkáním vody tryskou zpět Vyčistěte filtr Vyrovnejte hadici. Obraťte se na nejbližší servisní středisko Připojte přívod vody. Vyčistěte filtr Vyčistěte trysku jehlou a stříkáním vody tryskou zpět Copyright 2017 VARO s t r á n k a 11

15 14 ZÁRUKA V souladu s právními předpisy se na tento produkt vztahuje záruční doba 36 měsíců platná od data jeho zakoupení prvním uživatelem. Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: baterií, nabíječek, vadných dílů podléhajících běžnému opotřebení, jakými jsou ložiska, kartáčky, kabely a zástrčky, nebo příslušenství, jakým jsou vrtáky, vrtací bity, pilové kotouče atd.; poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů. Poškození a / nebo závady vyplývající z nevhodného používání také nespadají do záručních ustanovení. Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití nástroje. Opravy může provádět pouze servisní středisko autorizované pro nástroje Powerplus. Více informací můžete vždy získat na čísle Dopravní náklady vždy nese zákazník, pokud není písemně dohodnuto jinak. Stejně tak nelze vznášet nárok ze záruky v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení. Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného zaprášení, úmyslného poškození (ať jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů z návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není omezující. Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno. Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV. Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků, atd.). Uschovejte si doklad o zakoupení, neboť se jím prokazuje datum nákupu. Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem na uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení. 15 ŽIVOTNÍ PROSTŘEDÍ Použité zařízení nelikvidujte spolu s běžným domovním odpadem, ale řiďte se předpisy vydanými s ohledem na ochranu životního prostředí. Použitý motorový olej likvidujte způsobem slučitelným s péčí o životní prostředí. V kanystru jej předejte k recyklaci do vyhrazeného střediska pro likvidaci tohoto druhu odpadu. Nevyhazujte jej do odpadu ani jej nevylévejte na zem. Copyright 2017 VARO s t r á n k a 12

16 16 PROHLÁŠENÍ O SHODĚ VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že Typ zařízení: Vysokotlaký Čistič Značka: POWERplus Číslo položky: POWXG9025 je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení. Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu); 2011/65/EU 2006/42/ES 2014/30/EU 2000/14/ES Annex V LwA 95dB(A) / 97dB(A) Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu); EN : 2012 EN : 2012 EN : 2006 EN : 1997 EN : 2014 EN : 2013 Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Níže podepsaný jedná jménem vedení společnosti, Hugo Cuypers Regulativní postupy - Manažer pro dohled nad řádným jednáním Datum : 29/12/2016 Copyright 2017 VARO s t r á n k a 13
