1 GUTMANN aktivní uhlíkový filtr CZ Návod k použití

2

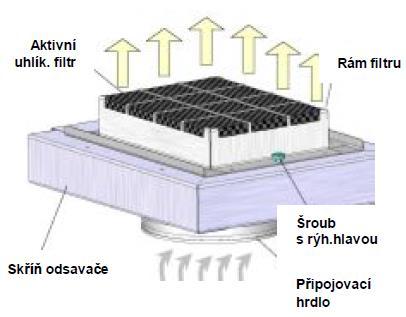

3 Bezpečnostní pokyny Tento návod k použití obsahuje důležité pokyny, kterých je nutno dbát, aby bylo možné aktivní uhlíkový filtr v odsavači par provozovat řádně a bez závad. Před prvním uvedením do provozu si jej přečtěte a uschovejte pro pozdější využití. Popis funkce Konstrukce Aktivní uhlíkové filtry Gutmann jsou konstruovány výlučně pro použití v odsavačích par Gutmann a slouží k odstranění kuchyňských par nad sporáky a varnými spotřebiči používanými v domácnosti. Jakékoli jiné použití není povoleno. Nedovolený způsob používání aktivního uhlíkového filtru v odsavači par může způsobit nebezpečí osobám a okolním předmětům. Poškozené spotřebiče nesmějí být uváděny do provozu. Vadné díly musejí být nahrazeny originálními díly. Opravy smějí být prováděny pouze autorizovaným odborným personálem. Nebezpečí otravy! Je-li odsavač par v provozu s odvětráním provozován současně s jinými topeništi závislými na vzduchu v jedné místnosti (např. kamna na dřevo, uhlí, topný olej nebo plyn), může dojít vlivem vznikajícího podtlaku v místnosti ke zpětnému přivádění smrtelně nebezpečných zplodin ze spalování. Uživatel se proto musí vždy postarat o dostatečný přívod vzduchu. Podtlak v místnosti nesmí být větší než 4 Pa (0,04 mbar). Odsavač par nesmí být nikdy provozován bez kovového tukového filtru a musí být vždy pod dohledem. Voštinové tělo aktivního uhlíkového filtru Gutmann se vyznačuje především jednoduchou možností regenerace v běžných pečicích troubách, kombinovanou s dlouhou životností. Je nutno také zmínit 12násobnou účinnost proti běžným aktivním uhlíkovým filtrům i minimální hlučnost způsobenou laminárním prouděním vzduchu voštinovými kanály. Absorpční schopnost voštinového aktivního uhlíkového filtru spočívá v nadměrně velkém povrchu filtru. Plynové spotřebiče používejte pod odsavačem par pouze s nasazenými hrnci! Pokud používáte najednou více než 3 plynové varné zóny, provozujte odsavač par na stupni 2 nebo vyšším. Zabráníte tak nahromadění tepla ve spotřebiči. Nebezpečí požáru! Přesycené tukové filtry znamenají nebezpečí požáru! Dbejte na pravidelné čištění! Kovový tukový filtr musíte čistit nejpozději každých 14 dní. Fritování pod odsavačem par je povoleno pouze pod dohledem! Flambování pod odsavačem par není dovoleno! Aktivní uhlíkový filtr je doporučeno regenerovat každé 2-3 měsíce v závislosti na intenzitě vaření. Regenerace probíhá v běžné pečicí troubě při teplotě 200 C a po dobu trvání cca 1-2 hodiny (dle stupně znečištění a doby používání). Pozor: na teplotu samovznícení, která se pohybuje mezi C! Při regeneraci nikdy nepoužívejte funkci pyrolýzy! Aktivní uhlíkový filtr je potřeba vyměnit každé 3-5 let dle intenzity užívání. Kontaktujte svého dodavatele. Technické změny vyhrazeny! Upozornění: Jednotlivé kostky z minerálního uhlí jsou uložené v kovových rámech filtračních kazet, dle provedení konkrétního modelu. Před regenerací tyto kazety nerozebírejte! Filtry dávejte do trouby regenerovat jako celek, tedy včetně jejich kovové konstrukce.

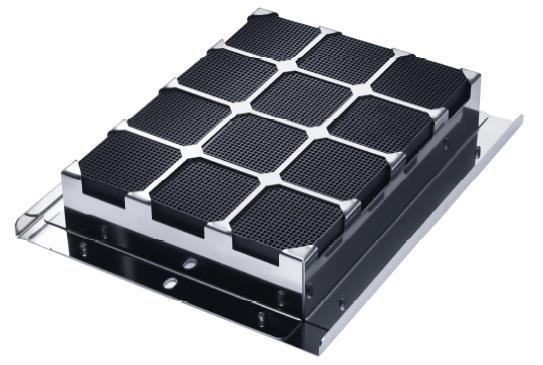

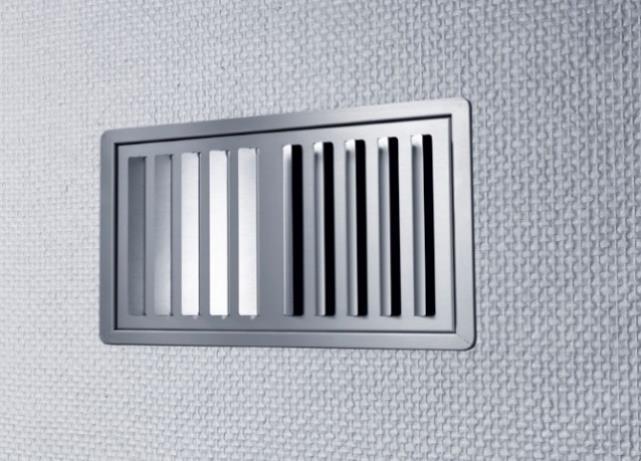

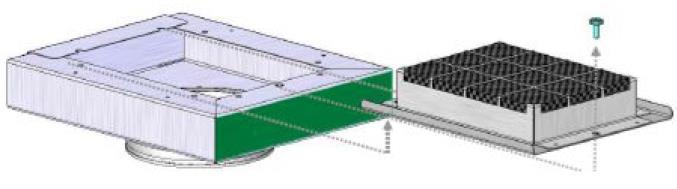

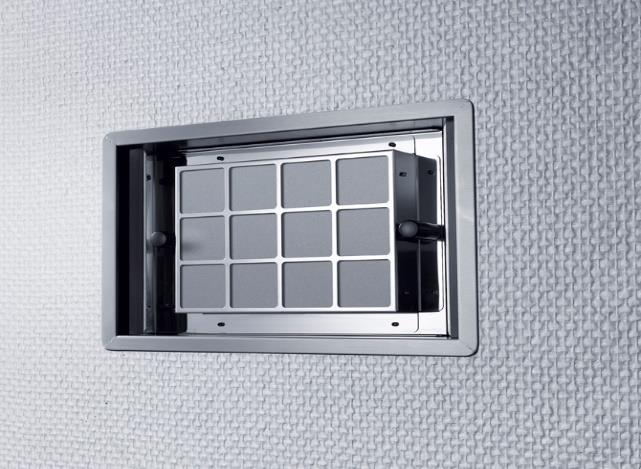

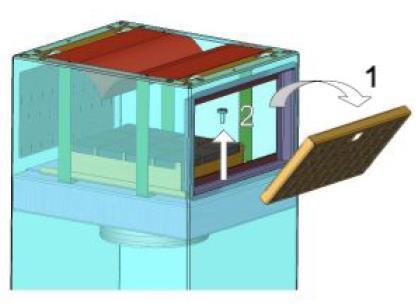

4 Aktivní uhlíkový filtr existuje jako varianta pro ostrůvkové odsavače par (299 x257 mm), pro nástěnné komínové odsavače par (305 x 260 mm) i pro další speciální provedení odsavačů, například odsavače bez komínů, stropní odsavače, vestavné odsavače, spodní odsávání apod. Modely Futura, Mesa V těchto modelech se zpravidla nachází dva kusy aktivních uhlíkových filtrů. Existují také varianty určené pro umístění ve výfukových mřížkách. A to jak soklových, tak nástěnných (například příslušenství Gutmann TZ108, TZ110, TZ211 a pod). Vyjmutí filtrů Voštinové aktivní uhlíkové filtry Gutmann jsou konstruované tak, aby je každý mohl bez problémů a bez použití nářadí sám vyměnit. Komínové odsavače Při výměně filtru umístěného v komínu odsavače jednoduše zatáhnete za úchyt výstupní mřížky (1) směrem dopředu, dokud se neuvolní magnetická páska a poté výstupní mřížku vyjmete směrem dopředu. Tělo aktivního uhlíkového filtru je nyní volně přístupné. Abyste mohli aktivní uhlíkový filtr vyjmout, musíte uvolnit šroub / šrouby s rýhovanou hlavou (2), pak lze aktivní uhlíkový filtr vytáhnout z vodicích lišt. Poznámka: Před regenerací těchto filtrů v pečící troubě sejměte čela zásuvek odšroubováním úchytu. Modely Llano Filtrační zásuvky - odsavače Futura, Mesa, Llano apod. Při výměně filtrů v podobě zásuvek uvolněte nejprve jistící šrouby na čele zásuvky (1) a poté jí vtáhněte ze spotřebiče směrem k sobě (2).

5 Soklové filtrační mřížky odsavače Abajo, Revolution apod. Při výměně filtru ze soklové mřížky zatáhnete za krycí mřížku směrem dopředu, dokud se neuvolní magnetické kontakty. Aktivního uhlíkového filtry jsou nyní volně přístupné a možné je vytáhnout směrem k sobě. V soklové mřížce se zpravidla nachází dva kusy aktivních uhlíkových filtrů. Externí recirkulační jednotka TZ211 Pozor: nový filtr je zabalený v igelitovém obalu, před použitím ho z tohoto obalu vyjměte! Při výměně filtru z externí recirkulační jednotky zatáhnete za krycí mřížku směrem dopředu, dokud se neuvolní magnetická páska. Tělo aktivního uhlíkového filtru je nyní volně přístupné. Stropní odsavače Některé modely stropních odsavačů jsou dle jejich konstrukce vybaveny šesti kusy stranových filtrů namísto jedné filtrační kazety. Tyto uhlíkové filtry se nachází na bočních stranách motoru, zpravidla vždy tři a tři kusy na každé straně. Abyste mohli aktivní uhlíkový filtr vyjmout, musíte uvolnit jistící šrouby, pak lze aktivní uhlíkový filtr volně odejmout. Otočte pojistku aktivního uhlíkového filtru o 90 a vyjměte filtr směrem dolů. Pozor: Po odblokování pojistky hrozí samovolný pád filtru! Další dva kusy filtrů jsou vždy umístěné v přední a zadní kapse tohoto prostoru. Každý z nich vysuňte směrem do středu, na pozici prvního vyjmutého filtru.

6 Zpětná instalace filtrů Při zpětné instalaci filtrů postupujte vždy opačným způsobem. Nezapomeňte na zajištění filtrů příslušnými pojistkami a šrouby! Regenerace filtru K regeneraci dochází v předehřáté pečicí troubě při teplotě 200 C a trvá dle nasycení pachovými látkami 1-2 hodiny. Při regeneraci nikdy nepoužívejte funkci pyrolýzy! Filtr s aktivním uhlíkem se nesmí v žádném případe regenerovat v mikrovlnné troubě! Před regenerací filtr s aktivním uhlíkem otřete vlhkým hadříkem. Pozor: nebezpečí popálení! Aktivní uhlíkový filtr můžete z trouby vyjmout teprve po jeho vychladnutí. Při regeneraci filtru může v troubě docházet k tvorbě pachů! Aktivní uhlíkový filtr nemyjte v myčce, ani pod tekoucí vodou! čísla. Tyto informace naleznete na typovém štítku, který se nachází uvnitř odsavače za tukovými filtry. Likvidace Obal spotřebiče je recyklovatelný. Jako obalový materiál byl použit karton a polyetylénová fólie (PE). Tyto materiály je nutno zlikvidovat ekologickým způsobem a dle místně platných předpisů. Ohledně ekologické likvidace starých domácích spotřebičů se informujte na příslušném obecním úřadě. Ochrana životního prostředí Tento spotřebič je označen v souladu s evropskou směrnicí 2002/96/ES o elektrických a elektronických přístrojích (WEEE - waste electrical and electronic equipment). Tato směrnice udává rámec pro zpětný odběr a recyklaci starých spotřebičů, které jsou platné celé Evropské unii. O aktuálních způsobech likvidace se informujte také u Vašeho obchodníka. Doporučuje se také filtr každé 2-3 měsíce očistit vlhkým hadříkem. Potřeba regenerace aktivního uhlíkového filtru závisí vždy na intenzitě vaření! Doporučuje se však každé 2-3 měsíce. Optimální adsorpční schopnosti aktivního uhlíkové filtru Gutmann je dosaženo tehdy, pokud ventilátor odsavače běží na stupni výkonu 2. Odstranění závad odsavače V případe výskytu chybového hlášení, nebo nesprávných reakcí odsavač nejprve odpojte od zdroje elektrické energie - vytažením ze zásuvky, nebo shozením jističe. Vyčkejte minimálně 10 až 15 sekund a opět jej připojte. Obraťte se prosím ihned na autorizovaný servis v případě, že: - odsavač par způsobuje neobvyklé zvuky a Vy nemůžete najít při kontrole odtahového potrubí žádné nedostatky; - je slyšitelné nebo snadno zjistitelné, že je motor vadný; - spínání nebo odtah řádně nefunguje. Uveďte prosím bezpodmínečně označení typu Vašeho odsavače včetně příslušného výrobního AB Záruční podmínky Ze záruky se vylučují přepravní škody. Zkontrolujte si prosím Váš nový spotřebič dříve, než bude u Vás doma namontován. V případě škody kontaktujte prosím Vašeho dodavatele. Nesprávná instalace jako např. nedostatečný výkon spotřebiče díky připojení na nevhodné odtahové potrubí, nebo nesprávné elektrické připojení, nedostatky, které vznikly důsledkem změn provedených na spotřebiči po dodání, jsou rovněž ze záruky vyloučeny. Vyloučeny jsou dále opotřebení osvětlení, aktivních uhlíkových filtrů nebo zabarvení lakovaných povrchů a další mechanická poškození. Prohlášení dovozce do ČR Prohlašujeme, že vlastnosti výrobku splňují požadavky evropských směrnic 73/23/EEC (elektrické spotřebiče nízkého napětí) a 89/336/EEC (elektromagnetická kompatibilita), jakož i požadavky platných nařízení vlády dle zákona č.22/1997 Sb. a požadavky technických předpisů. Dále prohlašujem, že výrobek je za obvyklého použití bezpečný a jsou přijata opatření, kterými je zabezpečena shoda všech výrobků uváděných na trh. Distribuce a servis pro Českou republiku a Slovensko GUTMANN kuchyňské spotřebiče s.r.o. Na Popelce 1236/14a Praha 5, Telefon: info@gutmann-exklusiv.cz

7

8 Exklusiv-Hauben GUTMAN GmbH Mühlacker Straße 77 D Mühlacker Deutschland HRB Amtsgericht Mannheim DE Artikel Nr.: 3374 Index: CZ 01/2018
