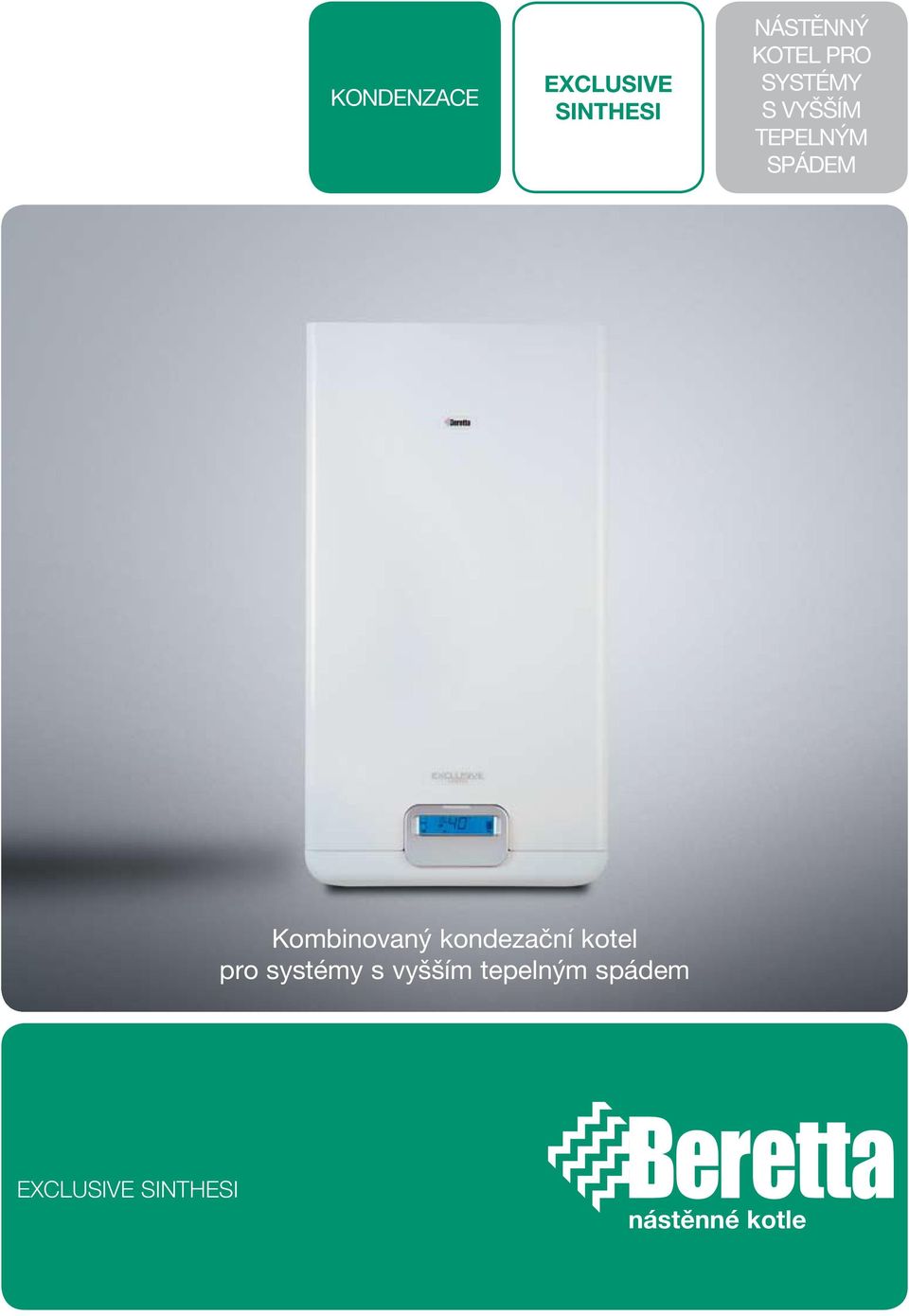

1 KONDENZACE EXCLUSIVE SINTHESI NÁSTĚNNÝ KOTEL PRO SYSTÉMY S VYŠŠÍM TEPELNÝM SPÁDEM Kombinovaný kondezační kotel pro systémy s vyšším tepelným spádem EXCLUSIVE SINTHESI

2 Exclusive Sinthesi: Inovovaná kondenzace. Exclusive SINTHESI je inovovaný kondenzační kotel. Navrhnutý a vyrobený pro tradiční topné systémy s vyšším teplotním spádem. (náběh/zpátečka 80/60oC). Exclusive SINTHESI se zakládá na konfiguraci tradičního kotle, ale díky technickým řešením, které umožňuje zpětné získání tepla z produkovaných spalin umožňuje další zvýšení účinnosti a tím i významnou úsporu energie. Kotel mimo to nabízí všechny výhody skupiny Exclusive, která tvoří vrchol nabídky produktů BERETTA: regulační systém smíchávání vzduchu/ plyn MIX, fukce komfortu v systému EVO, komponentní spolehlivost a jednoduchost obsluhy Exclusive SINTHESI je idesálním řešením pro nové i existující systémy. Produktová nabídka je tvoření třemi modely s uzavřenou spalovací komorou a výkony 25, 29 a 35 kw pro uspokojení rozličných požadavků spotřebitele. Kotel Exclusive SINTHESI díky jedinečnému technickému řešení splňují požadavky třídy **** podle CEE92/42/měřené v na maximu a při výkonu 30%. KONDENZACE EXCLUSIVE SINTHESI

3 Jednoduchost komfortu Indikace tlaku UT Zobrazení teploty vody UT / TUV Volič teploty UT Volič teploty TUV Hlavní vypínač Info tlačítko Volič funkcí LÉTO / ZIMA KOMFORT Tlačítko poloautomatického plnění Řídící elektronika je centrální částí pro ovládání kotle. Umožňuje jednoduché a intuitivní ovládání s možností nastavení množství parametrů v srozumitelných krocích. Velkoplošný podsvícený LCD displej zobrazuje všechny důležité stavy a funkce. Otočením ovládače, jednoduchým a logickým způsobem nastaví se teplota topné nebo užitkové vody. Jednoduchým stlačením tlačítka je nastavený požadovaný režim komfortu. Pokud je to nutné, jednoduchým stlačením tlačítka se uvede do činnosti poloautomatický režim doplnění systému topení. Řídící jednotka dosponuje možností volby "Klimatické regulace" na základě venkovní teploty, snímané sondou (příslušenství na obj.)

4 Klasická struktura, nové charakteristiky Kondezační výměník Ventilátor s proměnlivými otáčkami Systém palování MIX Sběrač kondenzátu Sekuderní deskový výměník TUV s možností předehřevu Automatický BY PASS v okruhu topení Modelová struktura Exclusive SINTHESI je z větší části identická s tradičními kotly, oproti kterým má navíc kondenzační výměník, umístěný za ventilátorem, který napomáhá ochlazení spalin na výstupu na teplotu, která determinuje kondenzaci vodní páry obsažené ve spalinách. Tento proces umožňuje získat opětovně i zbytkové kondenzační teplo vodních par, které by se bez užitku ztratilo. Tím ještě víc zvyšuje účinnost spotřebiče. Klasická struktura, na které je postavená Exclusive SINTHESI je činí jednoduchou na montáž a údržbu. Rozměry a upořádání připojení pro vodu a plyn je identické jako u tradičních kotlů. Výstupy pro sání a výfuk jsou na obvyklém místě jako tradičních kotlů. Pro odvod kondenzátu do výše položených míst je možné jako zvláštní příslušenství objednat evakuační čerpadlo. Stupeň el. ochrany krytem IPX5D Protizámrzová ochrana Ochrana proti zablokování Ochrana proti zablokování Funkcije komfor. Zima Léto Topení v provozu a příprava TUV Topení mimo provoz a příprava TUV Zima komfor Léto komfort Topení v provozu v systému SARA Booster. Příprava TUV s aktivním předoshřevem sekundárního výměníku pro rychlejší dodávku TUV. Topení mimo provoz, příprava (hořák zůstává blokovaný na minimální výkon při odběru malých množství TUV nižší teploty se zabrání kolísání teploty dodávané vody KONDENZACE EXCLUSIVE SINTHESI

5 Vysoká účinnost a s nížená spotřeba účinnost Exclusive Sinthesi Kompakt (normální spalo vání) tepelný výkon % V modelu Exclusive SINTHESI voda z primárního okruhu vykonává o jeden přechod víc v porovnání s klasickým kotlem. To umožňuje zpětné získání tepla, které by jinak odešlo bez užitku. Odevzdání tepla v kondenzačním výměníku významně ochladí vystupující spaliny tak, že dochází ke kondenzaci v nich obsažených vodních par. Tento postup umožňuje získání latentního tepla kondenzujících vodních par, čímž se výrazně zvyšuje účinnost kotel. Hodnoty takto dosažené jsou stabilní v celém rozsahu provozu, protože spalování v modelu Exclusive SINTHESI je typu vzduch / plyn (MIX). Energetická úspora tohoto systému roste jeho účinností Exclusive SINTHESI proto umožňuje významné snížení spotřeby plynu v porovnání s tradičními kotly. Jednoduché doplnění nový První kotel s novým poloautomatickým systémem doplňování okruhu topení. bezpečný Díky dvojité kontrole tlaku dochází k zastavení plnění v případě havarijního poklesu tlaku. inteligentní Varování dřív než je nutné doplnění systému a dřív, než dosáhne pod kritickou hranici. jednoduchý Doplňování systému nebylo nikdy tak jednoduché. Aktivuje se pouhým stlačením talčítka

6 Technické nákresy Exclusive SINTHESI 25/29/35 C.S.I. 25 C.S.I 29 C.S.I 35 C.S.I A C.S.I 29 C.S.I 35 C.S.I A B odvod kondenzata voda - plin 25 C.S.I 29 C.S.I 35 C.S.I A B Exclusive SINTHESI - Sání, odtah spalin a odvod kondenzátu KOAXIÁLNI SYSTÉM VERTIKÁLNÍ kolektor kod crijep kod ODDĚLENÉ ODKOUŘENÍ koljeno 90 kod koljeno 45 kod nastavak 0,5 m kod nastavak 1,0 m kod odvojeni sistem kod nastavak 0,5 m kod nastavak 1,0 m kod nastavak 2,0 m kod KOAXIÁLNÍ SYSTÉM HORIZONTÁLNÍ kolektor kod ODDĚLENÉ ODKOUŘENÍ S koljeno 90 kod koljeno 45 kod nastavak 0,5 m kod nastavak 1,0 m kod nastavak 0,5 m kod nastavak 1,0 m kod nastavak 2,0 m kod adapter kod Legenda: Instalace: zpátečk a: R stoupačka M plyn G teplá užitková voda: vstu p SV: E výstup TUV: U Všechny konfigurace odkouření musí zodpovídat platným normám KONDENZACE EXCLUSIVE SINTHESI

7 Technické parametry Charakteristika pro modelovou řadu Měrná jednotka Exlusive SINTHESI 25 C.S.I Exlusive SINTHESI 29 C.S.I Exlusive SINTHESI 35 C.S.I Jmenovitý příkon kw 25,00 29,00 34,80 Jmenovitý výkon při (80 60 C ) kw 24,05 28,16 33,93 Redukovaný výkon kw 8,50 9,90 9,90 Redukovaný výkon při (80 60 C ) kw 8,03 9,41 9,48 Elektrický příkon W Napětí / frekvence V/Hz 230/50 230/50 230/50 Stupeň el. krytí IP X5D X5D X5D Účinnost při Pn max (80-60 C) % 96,2 97,1 97,5 Účinnost při 30 % Pn ( teplota zpátečky 43 C) % 95,3 96,2 96,5 TOPENÍ Maximální tlak a teplota bar/ C 3/90 3/90 3/90 Rozsah teploty vody okruhu topení C Čerpadlo:max.výtlačná výška při průtoku mbar l/h Objem expanzní nádoby l TEPLÁ UŽITKOVÁ VODA Maximální přetlak bar Minimální přetlak bar 0,15 0,15 0,15 Množství teplé vody při: Δ T=25 C l/min 14,3 16,6 20,0 Minimální průtok TUV l/min Rozsah teploty TUV C PŘIPOJENÍ Stoupačka/zpátečka topení Ø 3/4" 3/4" 3/4" Vstup v ýstup TUV Ø 1/2" 1/2" 1/2" Vstup plynu Ø 3/4" 3/4" 3/4" KOAXIÁLNÍ SANÍ A ODTAH SPALIN Průměr mm Maximální délka (včetně kolena 90 C) m 5,75 3,75 0,85 Zkrácení o každé koleno 90 /45 m 0,85/0,5 0,85/0,5 0,85/0,5 ODDĚLENÉ SÁNÍ A ODTAH SPALIN Průměr mm Maximální délka m Zkrácení o každé koleno 90 /45 m 0,8 / 0,5 0,8 / 0,5 0,8 / 0,5 ROZMĚRY, HMOTNOST, PLYN Rozměry kotle (DxŠxV) mm 845x400x x450x x500x342 Hmotnost kg Mož n osti použití plynu MTN*** MTN*** MTN*** LEGENDA: Oddělené odkouření sání a odtah D 80 ( délka 0,5 m + 0,5 m + koleno 90O), tepelný spád 80 60OC C = topení a TUV, R = jen topení ( příprava pro připojení externího boileru ), S = uzavřená spalovací komora I = VN zapalování s ionizační kontrolou plamene
