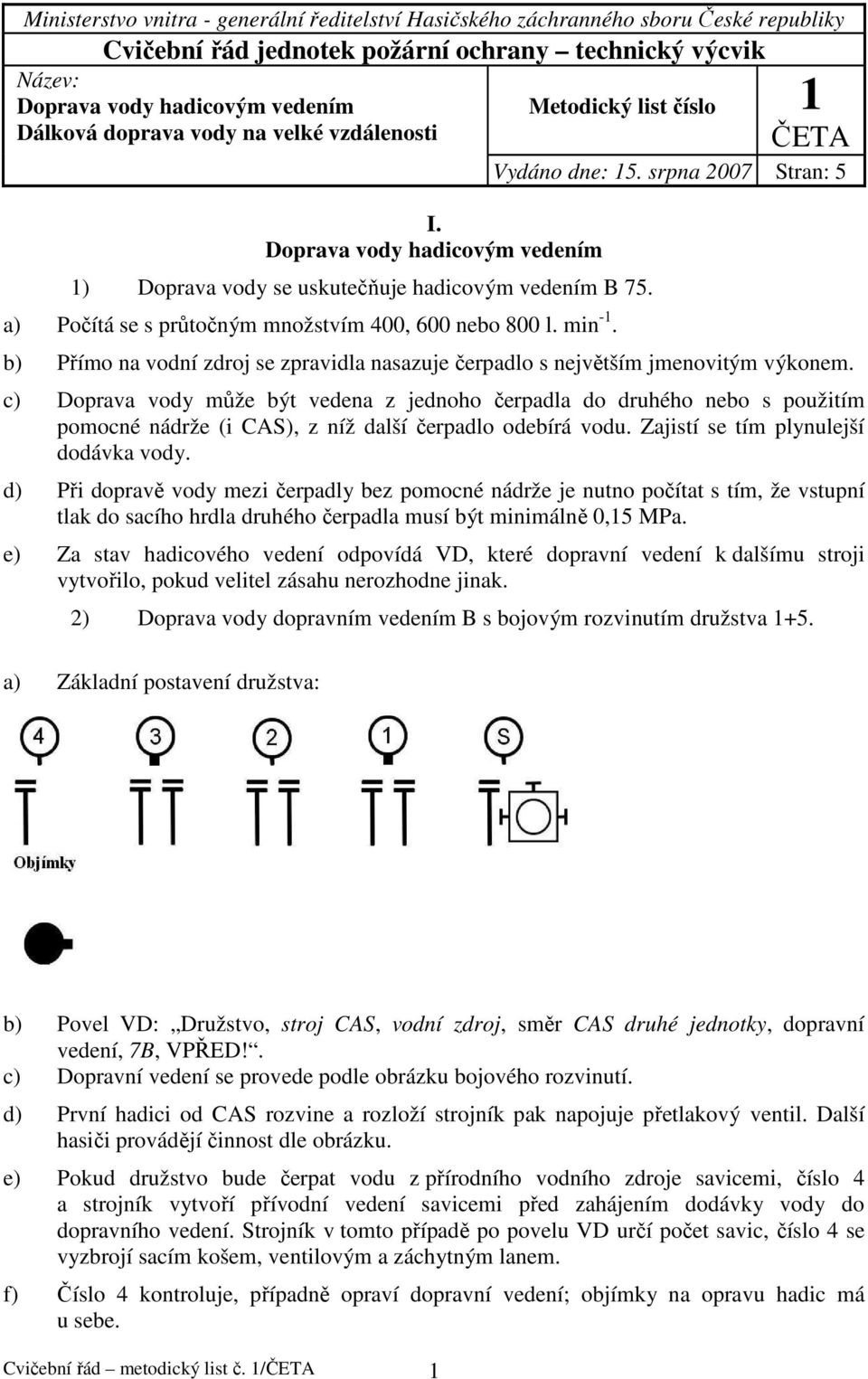

1 Ministerstvo vnitra - generální ředitelství Hasičského záchranného sboru České republiky Cvičební řád jednotek požární ochrany technický výcvik Název: Doprava vody hadicovým vedením Dálková doprava vody na velké vzdálenosti I. Doprava vody hadicovým vedením 1) Doprava vody se uskutečňuje hadicovým vedením B 75. a) Počítá se s průtočným množstvím 400, 600 nebo 800 l. min -1. Metodický list číslo 1 ČETA Vydáno dne: 15. srpna 2007 Stran: 5 b) Přímo na vodní zdroj se zpravidla nasazuje čerpadlo s největším jmenovitým výkonem. c) Doprava vody může být vedena z jednoho čerpadla do druhého nebo s použitím pomocné nádrže (i CAS), z níž další čerpadlo odebírá vodu. Zajistí se tím plynulejší dodávka vody. d) Při dopravě vody mezi čerpadly bez pomocné nádrže je nutno počítat s tím, že vstupní tlak do sacího hrdla druhého čerpadla musí být minimálně 0,15 MPa. e) Za stav hadicového vedení odpovídá VD, které dopravní vedení k dalšímu stroji vytvořilo, pokud velitel zásahu nerozhodne jinak. 2) Doprava vody dopravním vedením B s bojovým rozvinutím družstva 1+5. a) Základní postavení družstva: b) Povel VD: Družstvo, stroj CAS, vodní zdroj, směr CAS druhé jednotky, dopravní vedení, 7B, VPŘED!. c) Dopravní vedení se provede podle obrázku bojového rozvinutí. d) První hadici od CAS rozvine a rozloží strojník pak napojuje přetlakový ventil. Další hasiči provádějí činnost dle obrázku. e) Pokud družstvo bude čerpat vodu z přírodního vodního zdroje savicemi, číslo 4 a strojník vytvoří přívodní vedení savicemi před zahájením dodávky vody do dopravního vedení. Strojník v tomto případě po povelu VD určí počet savic, číslo 4 se vyzbrojí sacím košem, ventilovým a záchytným lanem. f) Číslo 4 kontroluje, případně opraví dopravní vedení; objímky na opravu hadic má u sebe. Cvičební řád metodický list č. 1/ČETA 1

Metodický list číslo 1 ČETA Vydáno dne: 15. srpna 2007 Stran: 5 b) Přímo na vodní zdroj se zpravidla nasazuje čerpadlo s největším jmenovitým výkonem.

2 g) Číslo 3 odloží záložní hadici. h) Velitel družstva zodpovědný za stav dopravního vedení provádí průběžnou kontrolu a rozhoduje o případném použití přejezdových můstků a dalších opatřeních k ochraně dopravního vedení. i) Hasiči mohou být z důvodu zajištění předávání signálů vhodně rozmístěni po délce dopravního vedení. 3) Doprava vody dopravním vedením B s bojovým rozvinutím čety 1+5 a 1+3: a) Základní postavení čety: b) Povel VČ (může jím být i VD 1+5): Četo, stroj CAS, vodní zdroj, směr druhá CAS, dopravní vedení, 11B, VPŘED!. c) Pokud první družstvo bude čerpat vodu z přírodního vodního zdroje savicemi, číslo 4 a strojník vytvoří přívodní vedení savicemi před zahájením dodávky vody do dopravního vedení. Strojník v tomto případě po povelu VČ určí počet savic, číslo 4 se vyzbrojí sacím košem, ventilovým a záchytným lanem. d) Dopravní vedení je prováděno jako při bojovém rozvinutí družstva 1+5 (viz výše), na dopravní vedení se napojuje družstvo 1+3 dle obrázku. Dopravní vedení se vytvoří od CAS prvního družstva 1+5, strojník družstva 1+3 ustaví stroj teprve po vytvoření celého dopravního vedení s ohledem na místní podmínky (převýšení atd.). Cvičební řád metodický list č. 1/ČETA 2

i) Hasiči mohou být z důvodu zajištění předávání signálů vhodně rozmístěni po délce dopravního vedení.

3 4) Doprava vody dopravním vedením B s bojovým rozvinutím čety složené ze dvou družstev 1+5. a) Základní postavení čety: b) Povel VČ: Četo, stroj CAS, vodní zdroj, směr druhá CAS, dopravní vedení, 14B, VPŘED!. c) Bojové rozvinutí se provádí podle obrázku. d) Pokud první družstvo bude čerpat vodu z přírodního vodního zdroje savicemi, číslo 4 a strojník vytvoří přívodní vedení savicemi před zahájením dodávky vody do dopravního vedení. Strojník v tomto případě po povelu VČ určí počet savic, číslo 4 se vyzbrojí sacím košem, ventilovým a záchytným lanem. Cvičební řád metodický list č. 1/ČETA 3

. c) Bojové rozvinutí se provádí podle obrázku.

4 II. Dálková doprava vody na velké vzdálenosti 5) Společná činnost dvou čet (složené z družstev 1+5, 1+3) při vytváření dálkové dopravy vody na velké vzdálenosti. a) Základní postavení čet: b) Povely VČ (může být velitel úseku pro dálkovou dopravu vody): - pro první četu Četo, stroj CAS družstva 1+5, vodní zdroj řeka, směr CAS druhé čety, dopravní vedení, 11B, VPŘED!. - strojník po povelu VČ určí počet savic, číslo 4 se vyzbrojí sacím košem, ventilovým a záchytným lanem, - pro druhou četu Četo, stroj CAS na dopravní veden první čety, směr CAS třetí čety (popř. družstva 1+3), jednoduché vedení, 11B, VPŘED!, c) Schéma bojového rozvinutí pro vytvoření dálkové dopravy vody vytvořením přívodního vedení, jednoduchých vedení B ze stroje do stroje, dopravního vedení B s rozdělovačem a tří útočných proudů C, přičemž CAS družstva 1+3 čety I zůstává v záloze: Cvičební řád metodický list č. 1/ČETA 4

5 6) Dálková doprava vody na velké vzdálenosti může být také realizována využitím speciálních systémů pro dopravu vody (např. SOMATI aj.). Cvičební řád metodický list č. 1/ČETA 5

6 Ministerstvo vnitra - generální ředitelství Hasičského záchranného sboru České republiky Cvičební řád jednotek požární ochrany technický výcvik Název: Společná činnost při vytváření vodní stěny Metodický list číslo 2 ČETA Vydáno dne: 15. srpna 2007 Stran: 3 1) Vodní stěna slouží k ochraně osob před účinky sálavého tepla (v případě rozsáhlých požárů) či požárních bouří nebo k omezení volně se šířících par či plynů nebezpečných látek, které jsou rozpustné ve vodě a jsou těžší než vzduch. 2) Vodní stěna může být vytvořena pomocí vhodných typů proudnic (např. clonová, kombinovaná) obsluhovanou hasičem nebo s použitím deflektorů místo proudnic na koncích útočných proudů bojových rozvinutí (bez obsluhy hasiče) položených na zemi. Použití deflektorů je výhodnější z hlediska menšího počtu obsluhujících hasičů, ale znamená zpravidla větší spotřebu vody. 3) Jednou četou lze pomocí proudnic vytvořit vodní stěnu přibližně v délce 40 m. Vytvořená vodní stěna současně ochrání i hasiče u proudnic před sálavým teplem a kouřem. Jednotlivá čísla udržují sklon proudnice pod vhodným úhlem a pohybují s ní kyvadlovým způsobem vpravo i vlevo, čímž se utvoří celistvá vodní stěna. 4) Základní postavení jedné čety na základně: 5) Povel VČ: Četo, stroj CAS, vodní zdroj vlastní, směr fronta požáru, k ochraně vodní stěnou, VPŘED!. 6) Číslo 3 obsluhuje dva rozdělovače nebo druhý rozdělovač obsluhuje VD družstva 1+3. Druhá CAS doplňuje první CAS. Strojníci a číslo 4 vytváří přívodní vedení pro zajištění nepřetržité dodávky vody. 7) VD družstva 1+3 prodlužuje od prvního rozdělovače dopravní vedení o 1B, připojuje druhý rozdělovač a případně jej obsluhuje. Cvičební řád metodický list č. 2/ČETA 1

srpna 2007 Stran: 3 1) Vodní stěna slouží k ochraně osob před účinky sálavého tepla (v případě rozsáhlých požárů) či požárních bouří nebo k omezení volně se šířících par či plynů nebezpečných látek,

7 8) Schéma bojového rozvinutí: a) Jednou četou (1+5 a 1+3), vodní stěna v délce 40 m: Cvičební řád metodický list č. 2/ČETA 2

8 b) Dvěma četami (2x 1+5 a 1+3), oboustranná vodní stěna v délce 40 m: Cvičební řád metodický list č. 2/ČETA 3

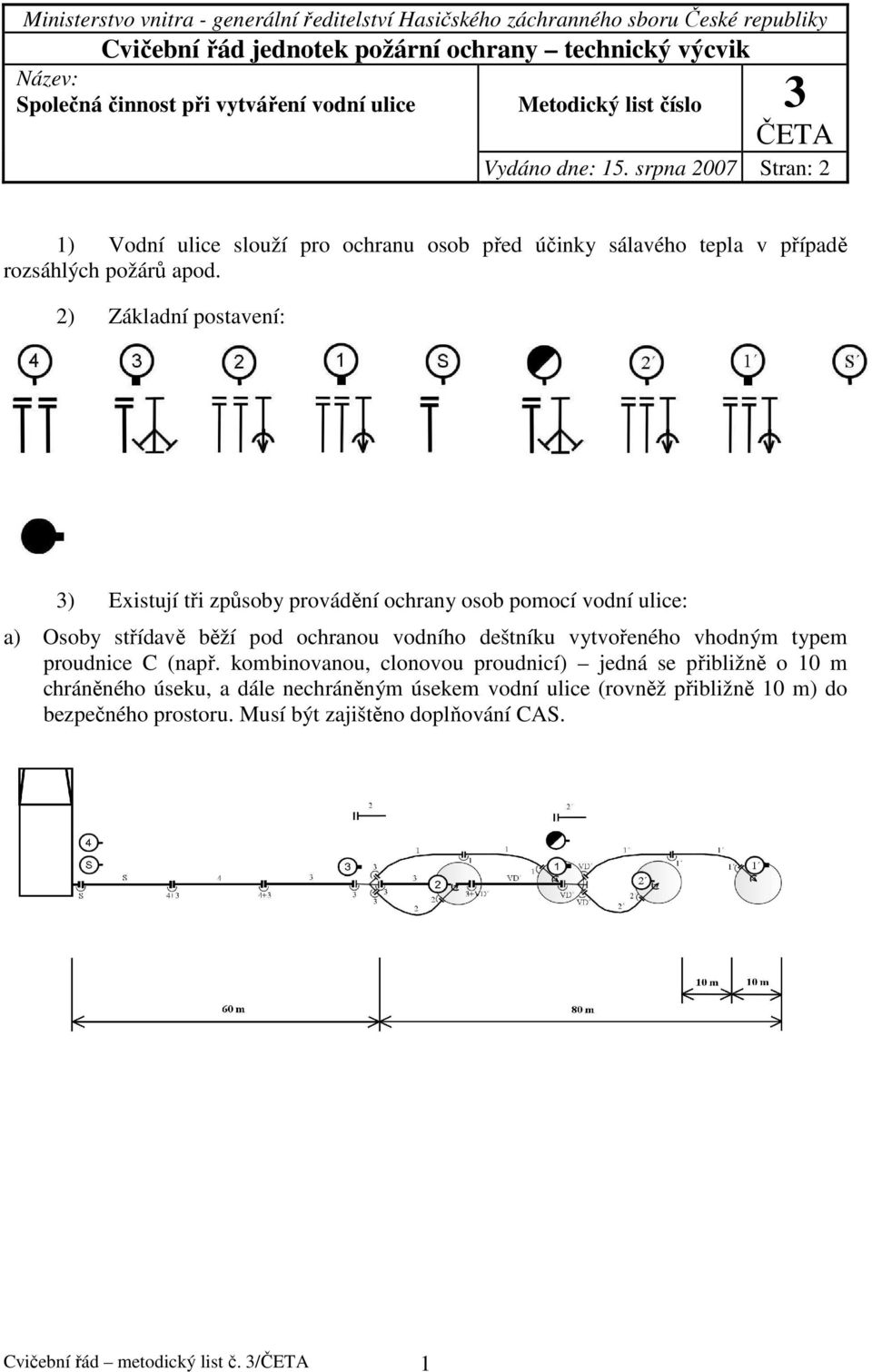

9 Ministerstvo vnitra - generální ředitelství Hasičského záchranného sboru České republiky Cvičební řád jednotek požární ochrany technický výcvik Název: Společná činnost při vytváření vodní ulice Metodický list číslo 3 ČETA Vydáno dne: 15. srpna 2007 Stran: 2 1) Vodní ulice slouží pro ochranu osob před účinky sálavého tepla v případě rozsáhlých požárů apod. 2) Základní postavení: 3) Existují tři způsoby provádění ochrany osob pomocí vodní ulice: a) Osoby střídavě běží pod ochranou vodního deštníku vytvořeného vhodným typem proudnice C (např. kombinovanou, clonovou proudnicí) jedná se přibližně o 10 m chráněného úseku, a dále nechráněným úsekem vodní ulice (rovněž přibližně 10 m) do bezpečného prostoru. Musí být zajištěno doplňování CAS. Cvičební řád metodický list č. 3/ČETA 1

2) Základní postavení: 3) Existují tři způsoby provádění ochrany osob pomocí vodní ulice: a) Osoby střídavě běží pod ochranou vodního deštníku vytvořeného vhodným typem proudnice C (např.

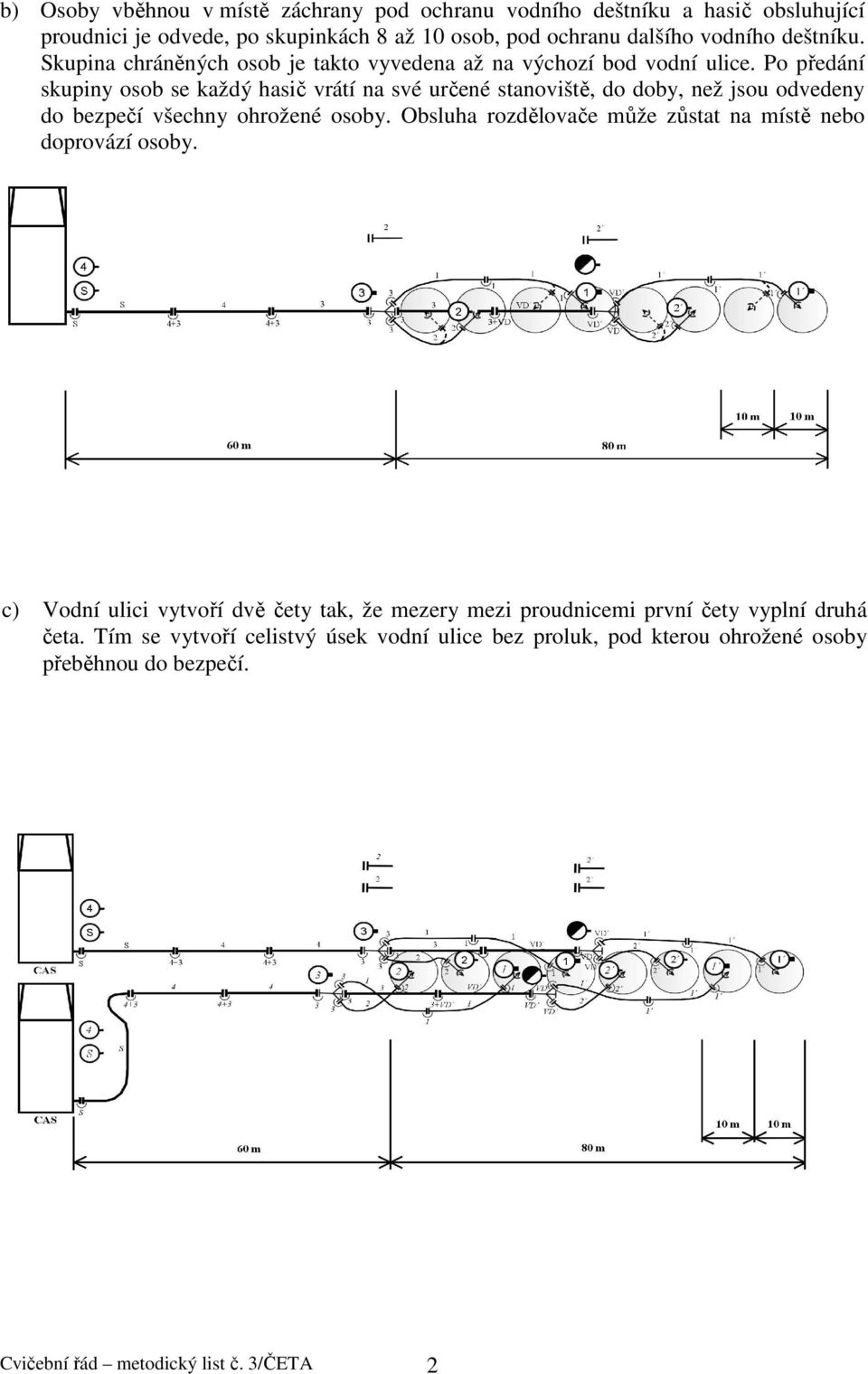

10 b) Osoby vběhnou v místě záchrany pod ochranu vodního deštníku a hasič obsluhující proudnici je odvede, po skupinkách 8 až 10 osob, pod ochranu dalšího vodního deštníku. Skupina chráněných osob je takto vyvedena až na výchozí bod vodní ulice. Po předání skupiny osob se každý hasič vrátí na své určené stanoviště, do doby, než jsou odvedeny do bezpečí všechny ohrožené osoby. Obsluha rozdělovače může zůstat na místě nebo doprovází osoby. c) Vodní ulici vytvoří dvě čety tak, že mezery mezi proudnicemi první čety vyplní druhá četa. Tím se vytvoří celistvý úsek vodní ulice bez proluk, pod kterou ohrožené osoby přeběhnou do bezpečí. Cvičební řád metodický list č. 3/ČETA 2

Po předání skupiny osob se každý hasič vrátí na své určené stanoviště, do doby, než jsou odvedeny do bezpečí všechny ohrožené osoby.
