PROVOZNÍ ŘÁD KANALIZACE NEMOJOV

Transkript

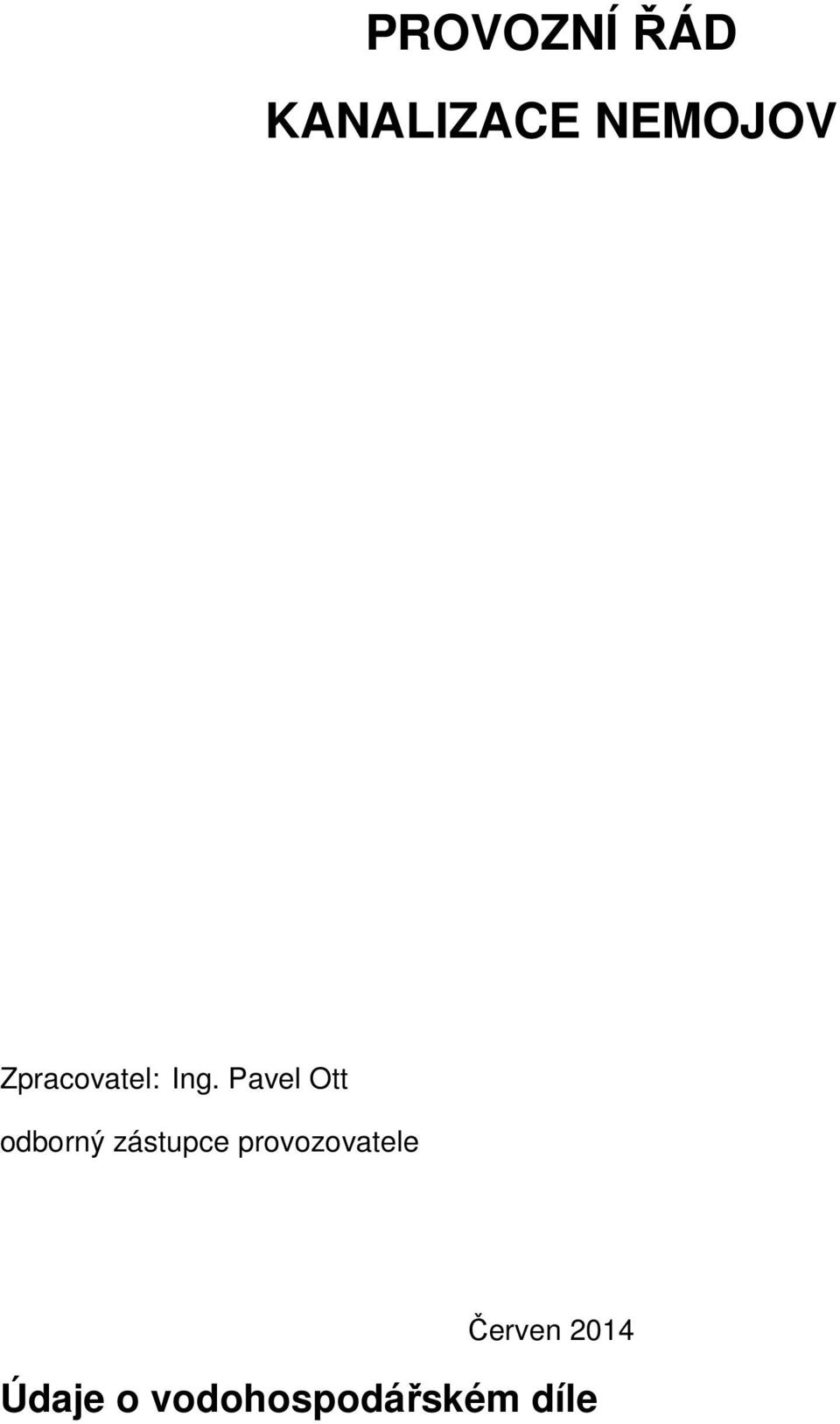

1 PROVOZNÍ ŘÁD KANALIZACE NEMOJOV Zpracovatel: Ing. Pavel Ott odborný zástupce provozovatele Červen 2014 Údaje o vodohospodářském díle

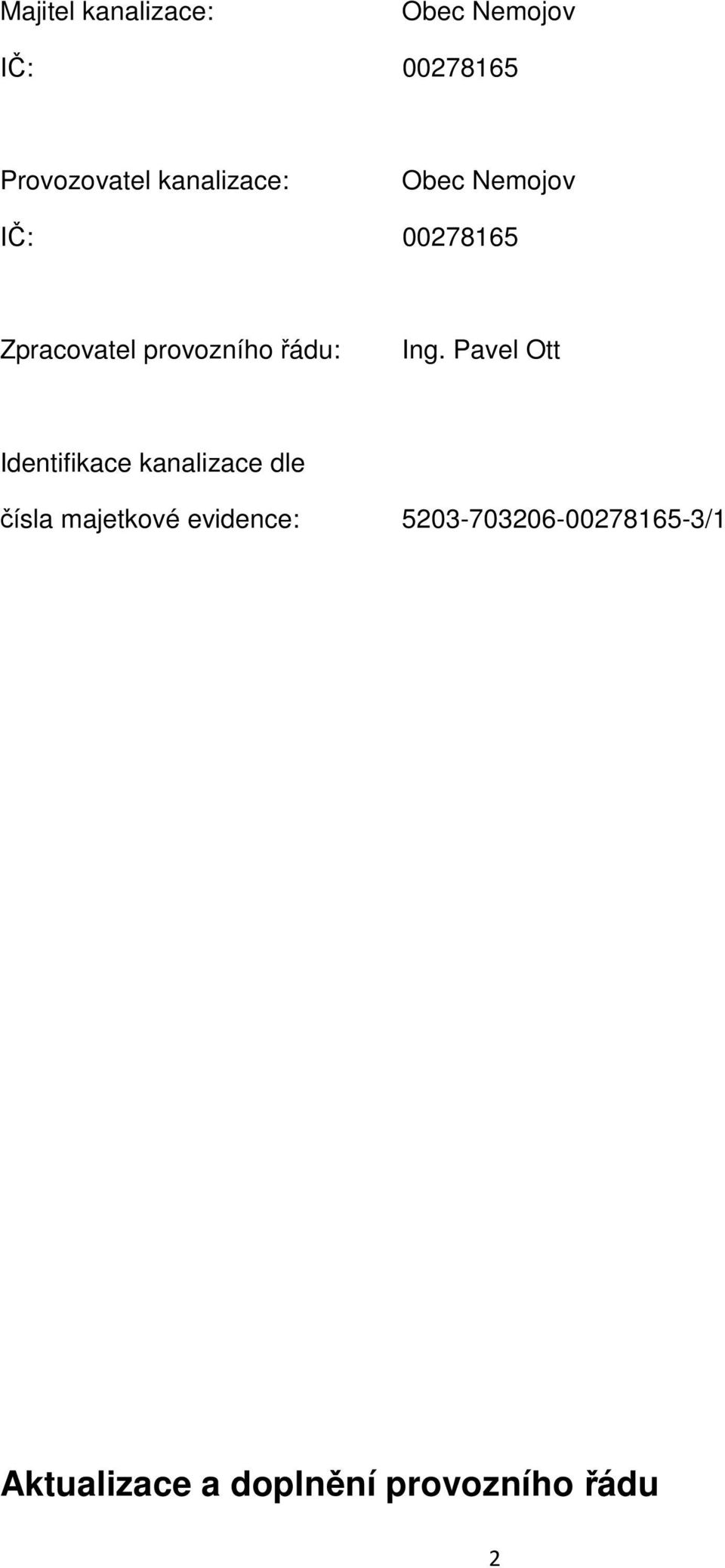

2 Majitel kanalizace: Obec Nemojov IČ: Provozovatel kanalizace: Obec Nemojov IČ: Zpracovatel provozního řádu: Ing. Pavel Ott Identifikace kanalizace dle čísla majetkové evidence: /1 Aktualizace a doplnění provozního řádu 2

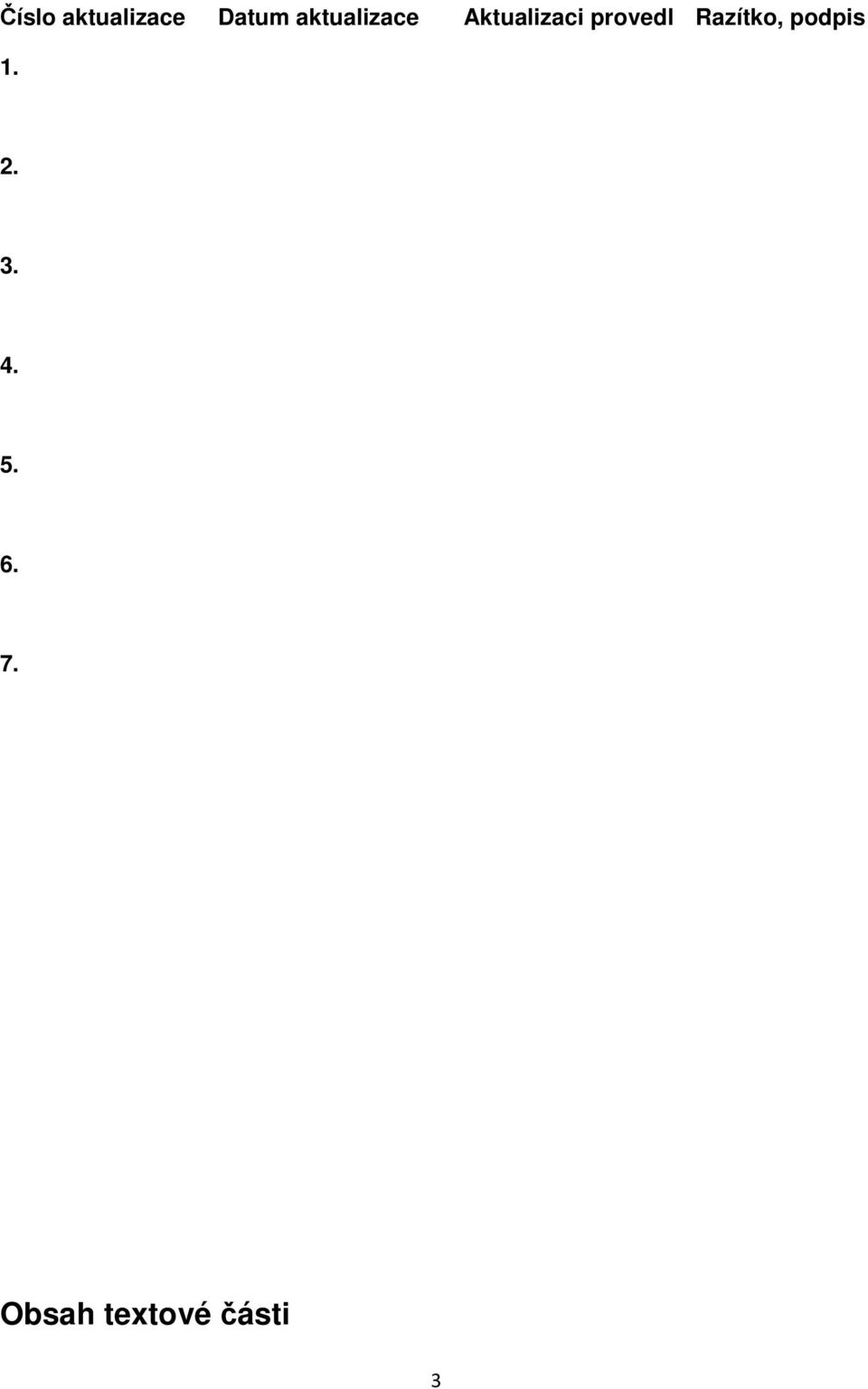

3 Číslo aktualizace Datum aktualizace Aktualizaci provedl Razítko, podpis Obsah textové části 3

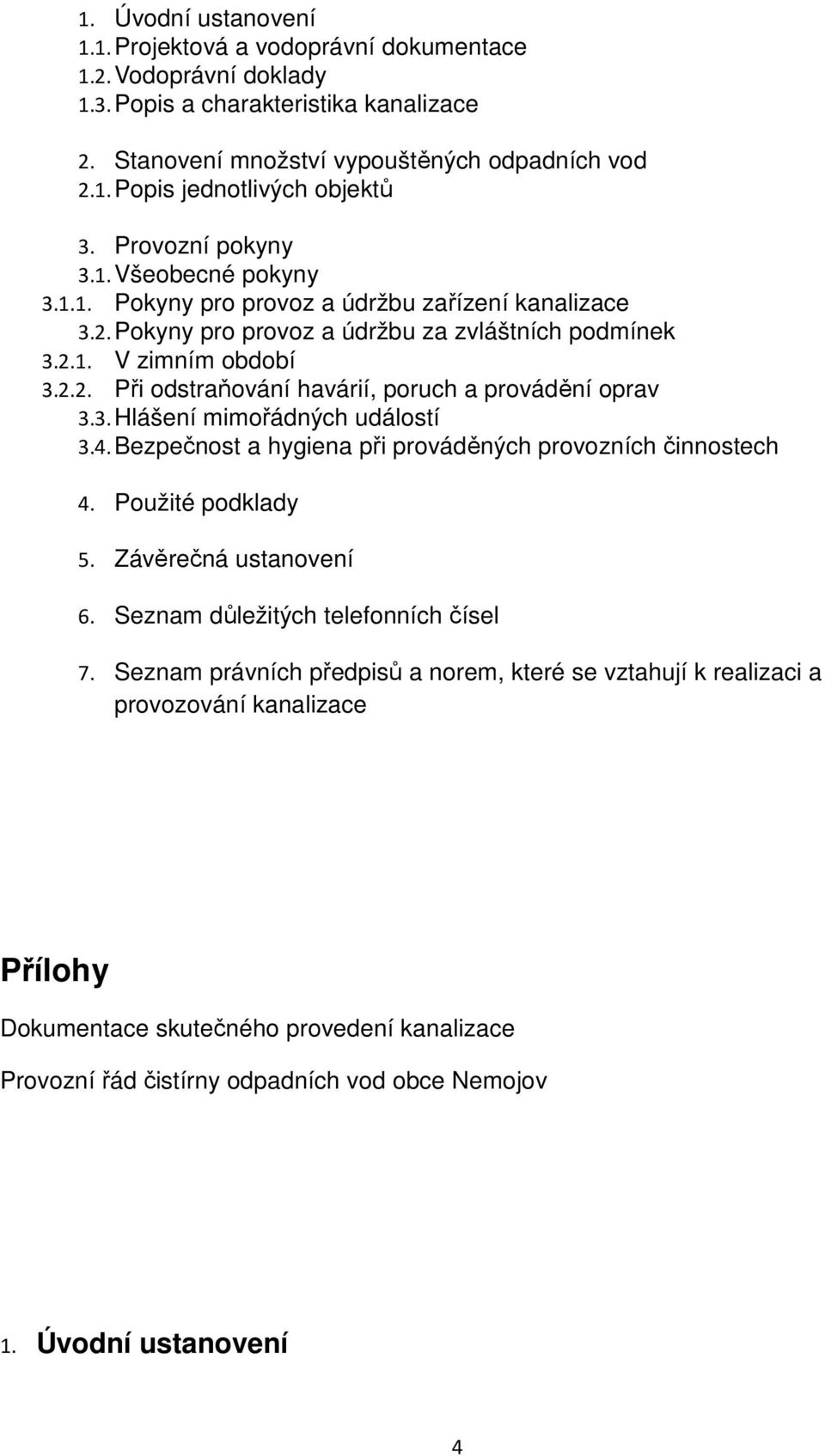

4 1. Úvodní ustanovení 1.1. Projektová a vodoprávní dokumentace 1.2. Vodoprávní doklady 1.3. Popis a charakteristika kanalizace 2. Stanovení množství vypouštěných odpadních vod 2.1. Popis jednotlivých objektů 3. Provozní pokyny 3.1. Všeobecné pokyny Pokyny pro provoz a údržbu zařízení kanalizace 3.2. Pokyny pro provoz a údržbu za zvláštních podmínek V zimním období Při odstraňování havárií, poruch a provádění oprav 3.3. Hlášení mimořádných událostí 3.4.Bezpečnost a hygiena při prováděných provozních činnostech 4. Použité podklady 5. Závěrečná ustanovení 6. Seznam důležitých telefonních čísel 7. Seznam právních předpisů a norem, které se vztahují k realizaci a provozování kanalizace Přílohy Dokumentace skutečného provedení kanalizace Provozní řád čistírny odpadních vod obce Nemojov 1. Úvodní ustanovení 4

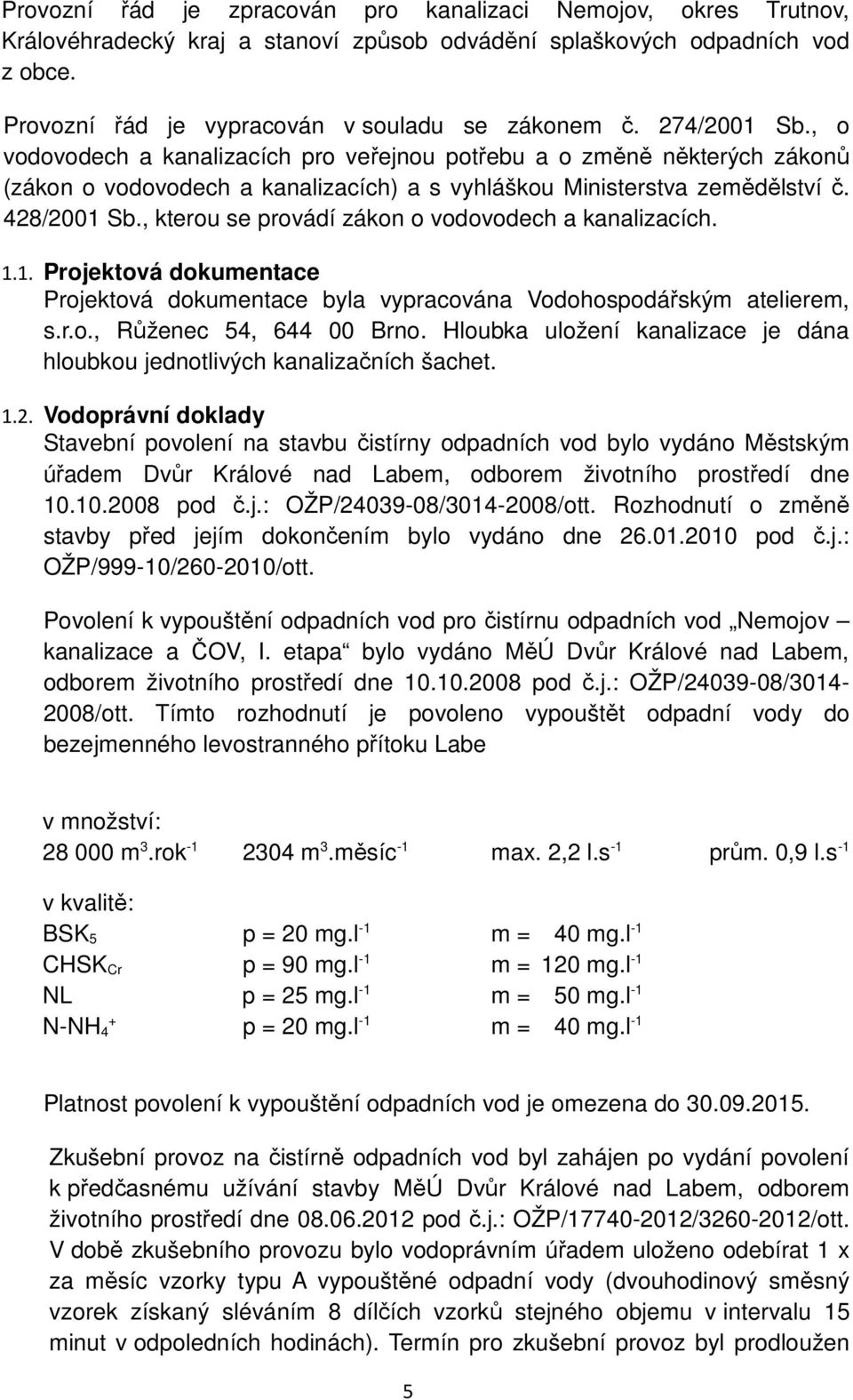

5 Provozní řád je zpracován pro kanalizaci Nemojov, okres Trutnov, Královéhradecký kraj a stanoví způsob odvádění splaškových odpadních vod z obce. Provozní řád je vypracován v souladu se zákonem č. 274/2001 Sb., o vodovodech a kanalizacích pro veřejnou potřebu a o změně některých zákonů (zákon o vodovodech a kanalizacích) a s vyhláškou Ministerstva zemědělství č. 428/2001 Sb., kterou se provádí zákon o vodovodech a kanalizacích Projektová dokumentace Projektová dokumentace byla vypracována Vodohospodářským atelierem, s.r.o., Růženec 54, Brno. Hloubka uložení kanalizace je dána hloubkou jednotlivých kanalizačních šachet Vodoprávní doklady Stavební povolení na stavbu čistírny odpadních vod bylo vydáno Městským úřadem Dvůr Králové nad Labem, odborem životního prostředí dne pod č.j.: OŽP/ / /ott. Rozhodnutí o změně stavby před jejím dokončením bylo vydáno dne pod č.j.: OŽP/999-10/ /ott. Povolení k vypouštění odpadních vod pro čistírnu odpadních vod Nemojov kanalizace a ČOV, I. etapa bylo vydáno MěÚ Dvůr Králové nad Labem, odborem životního prostředí dne pod č.j.: OŽP/ / /ott. Tímto rozhodnutí je povoleno vypouštět odpadní vody do bezejmenného levostranného přítoku Labe v množství: m 3.rok m 3.měsíc -1 max. 2,2 l.s -1 prům. 0,9 l.s -1 v kvalitě: BSK 5 p = 20 mg.l -1 m = 40 mg.l -1 CHSK Cr p = 90 mg.l -1 m = 120 mg.l -1 NL p = 25 mg.l -1 m = 50 mg.l -1 + N-NH 4 p = 20 mg.l -1 m = 40 mg.l -1 Platnost povolení k vypouštění odpadních vod je omezena do Zkušební provoz na čistírně odpadních vod byl zahájen po vydání povolení k předčasnému užívání stavby MěÚ Dvůr Králové nad Labem, odborem životního prostředí dne pod č.j.: OŽP/ / /ott. V době zkušebního provozu bylo vodoprávním úřadem uloženo odebírat 1 x za měsíc vzorky typu A vypouštěné odpadní vody (dvouhodinový směsný vzorek získaný sléváním 8 dílčích vzorků stejného objemu v intervalu 15 minut v odpoledních hodinách). Termín pro zkušební provoz byl prodloužen 5

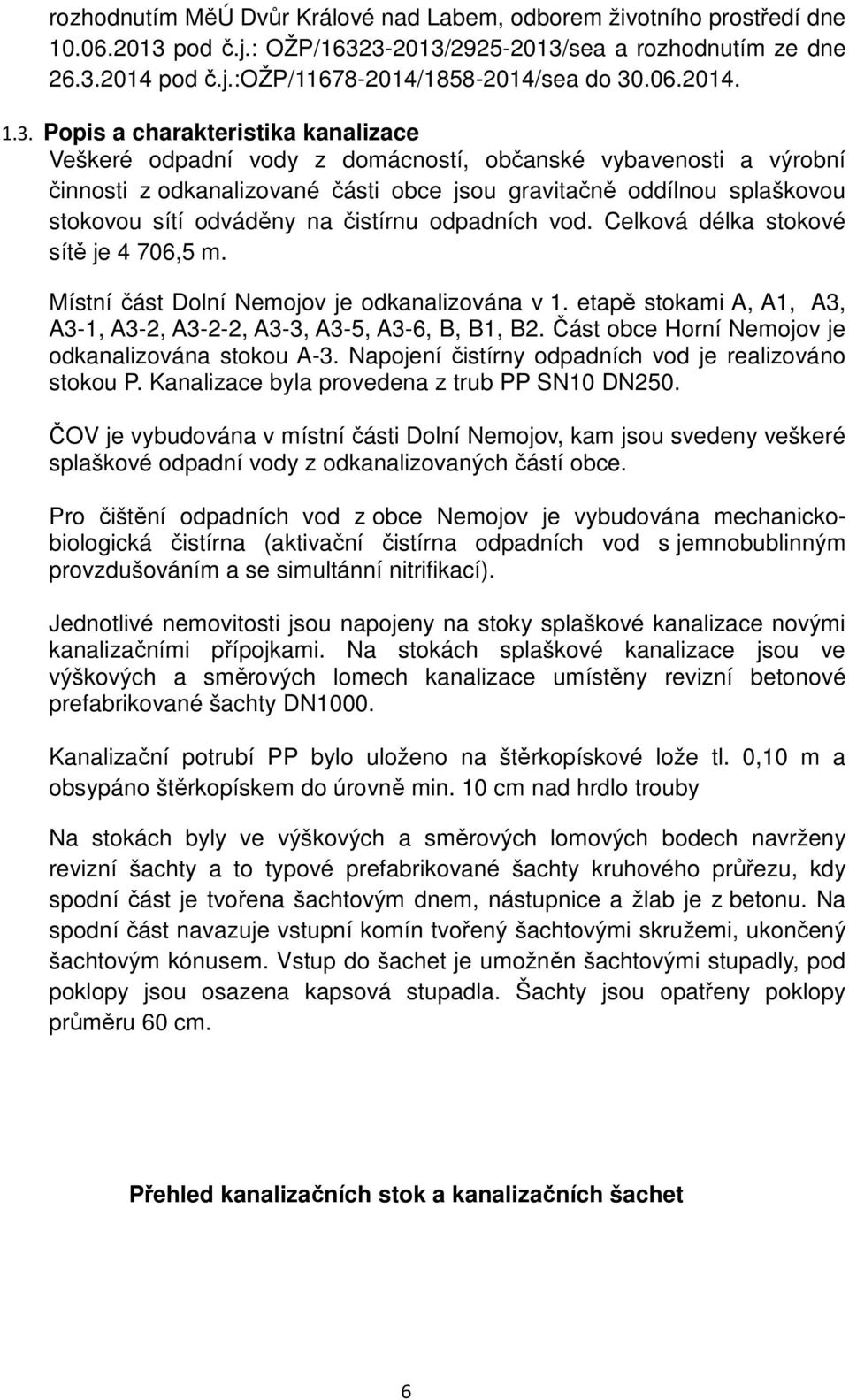

6 rozhodnutím MěÚ Dvůr Králové nad Labem, odborem životního prostředí dne pod č.j.: OŽP/ / /sea a rozhodnutím ze dne pod č.j.:ožp/ / /sea do Popis a charakteristika kanalizace Veškeré odpadní vody z domácností, občanské vybavenosti a výrobní činnosti z odkanalizované části obce jsou gravitačně oddílnou splaškovou stokovou sítí odváděny na čistírnu odpadních vod. Celková délka stokové sítě je 4 706,5 m. Místní část Dolní Nemojov je odkanalizována v 1. etapě stokami A, A1, A3, A3-1, A3-2, A3-2-2, A3-3, A3-5, A3-6, B, B1, B2. Část obce Horní Nemojov je odkanalizována stokou A-3. Napojení čistírny odpadních vod je realizováno stokou P. Kanalizace byla provedena z trub PP SN10 DN250. ČOV je vybudována v místní části Dolní Nemojov, kam jsou svedeny veškeré splaškové odpadní vody z odkanalizovaných částí obce. Pro čištění odpadních vod z obce Nemojov je vybudována mechanickobiologická čistírna (aktivační čistírna odpadních vod s jemnobublinným provzdušováním a se simultánní nitrifikací). Jednotlivé nemovitosti jsou napojeny na stoky splaškové kanalizace novými kanalizačními přípojkami. Na stokách splaškové kanalizace jsou ve výškových a směrových lomech kanalizace umístěny revizní betonové prefabrikované šachty DN1000. Kanalizační potrubí PP bylo uloženo na štěrkopískové lože tl. 0,10 m a obsypáno štěrkopískem do úrovně min. 10 cm nad hrdlo trouby Na stokách byly ve výškových a směrových lomových bodech navrženy revizní šachty a to typové prefabrikované šachty kruhového průřezu, kdy spodní část je tvořena šachtovým dnem, nástupnice a žlab je z betonu. Na spodní část navazuje vstupní komín tvořený šachtovými skružemi, ukončený šachtovým kónusem. Vstup do šachet je umožněn šachtovými stupadly, pod poklopy jsou osazena kapsová stupadla. Šachty jsou opatřeny poklopy průměru 60 cm. Přehled kanalizačních stok a kanalizačních šachet 6

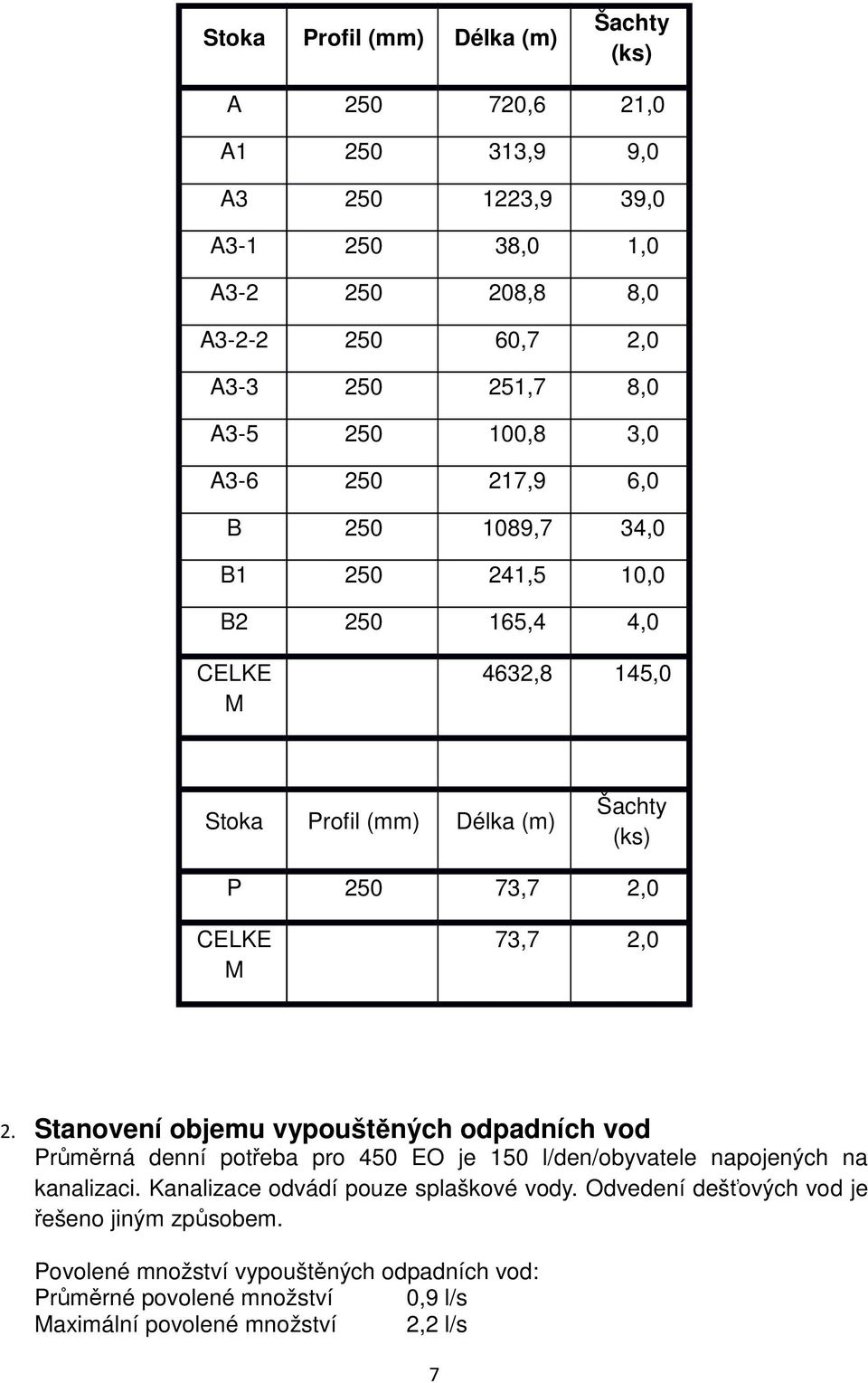

7 Stoka Profil (mm) Délka (m) Šachty (ks) A ,6 21,0 A ,9 9,0 A ,9 39,0 A ,0 1,0 A ,8 8,0 A ,7 2,0 A ,7 8,0 A ,8 3,0 A ,9 6,0 B ,7 34,0 B ,5 10,0 B ,4 4,0 CELKE M 4632,8 145,0 Stoka Profil (mm) Délka (m) Šachty (ks) P ,7 2,0 CELKE M 73,7 2,0 2. Stanovení objemu vypouštěných odpadních vod Průměrná denní potřeba pro 450 EO je 150 l/den/obyvatele napojených na kanalizaci. Kanalizace odvádí pouze splaškové vody. Odvedení dešťových vod je řešeno jiným způsobem. Povolené množství vypouštěných odpadních vod: Průměrné povolené množství 0,9 l/s Maximální povolené množství 2,2 l/s 7

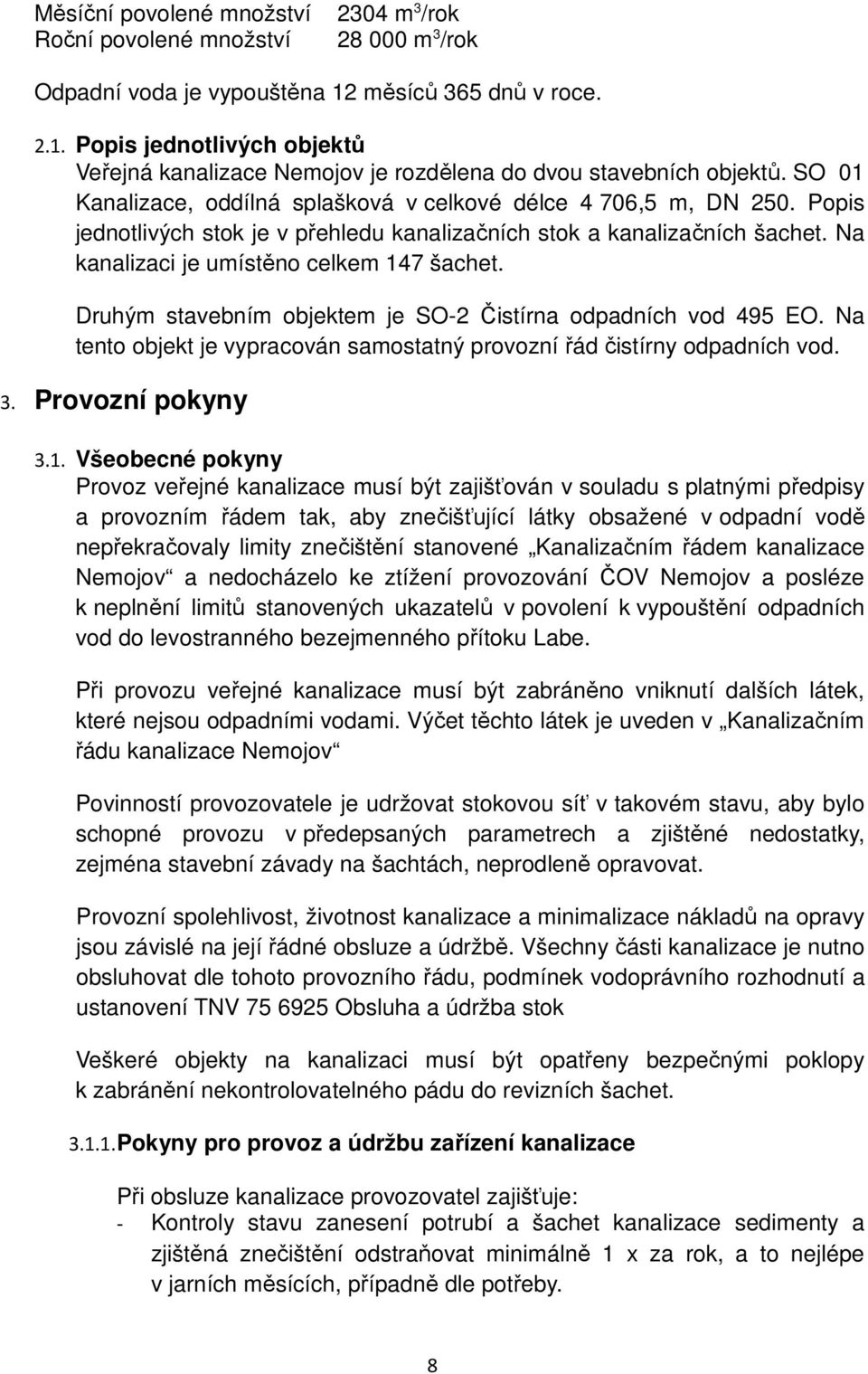

8 Měsíční povolené množství Roční povolené množství 2304 m 3 /rok m 3 /rok Odpadní voda je vypouštěna 12 měsíců 365 dnů v roce Popis jednotlivých objektů Veřejná kanalizace Nemojov je rozdělena do dvou stavebních objektů. SO 01 Kanalizace, oddílná splašková v celkové délce 4 706,5 m, DN 250. Popis jednotlivých stok je v přehledu kanalizačních stok a kanalizačních šachet. Na kanalizaci je umístěno celkem 147 šachet. Druhým stavebním objektem je SO-2 Čistírna odpadních vod 495 EO. Na tento objekt je vypracován samostatný provozní řád čistírny odpadních vod. 3. Provozní pokyny 3.1. Všeobecné pokyny Provoz veřejné kanalizace musí být zajišťován v souladu s platnými předpisy a provozním řádem tak, aby znečišťující látky obsažené v odpadní vodě nepřekračovaly limity znečištění stanovené Kanalizačním řádem kanalizace Nemojov a nedocházelo ke ztížení provozování ČOV Nemojov a posléze k neplnění limitů stanovených ukazatelů v povolení k vypouštění odpadních vod do levostranného bezejmenného přítoku Labe. Při provozu veřejné kanalizace musí být zabráněno vniknutí dalších látek, které nejsou odpadními vodami. Výčet těchto látek je uveden v Kanalizačním řádu kanalizace Nemojov Povinností provozovatele je udržovat stokovou síť v takovém stavu, aby bylo schopné provozu v předepsaných parametrech a zjištěné nedostatky, zejména stavební závady na šachtách, neprodleně opravovat. Provozní spolehlivost, životnost kanalizace a minimalizace nákladů na opravy jsou závislé na její řádné obsluze a údržbě. Všechny části kanalizace je nutno obsluhovat dle tohoto provozního řádu, podmínek vodoprávního rozhodnutí a ustanovení TNV Obsluha a údržba stok Veškeré objekty na kanalizaci musí být opatřeny bezpečnými poklopy k zabránění nekontrolovatelného pádu do revizních šachet Pokyny pro provoz a údržbu zařízení kanalizace Při obsluze kanalizace provozovatel zajišťuje: - Kontroly stavu zanesení potrubí a šachet kanalizace sedimenty a zjištěná znečištění odstraňovat minimálně 1 x za rok, a to nejlépe v jarních měsících, případně dle potřeby. 8

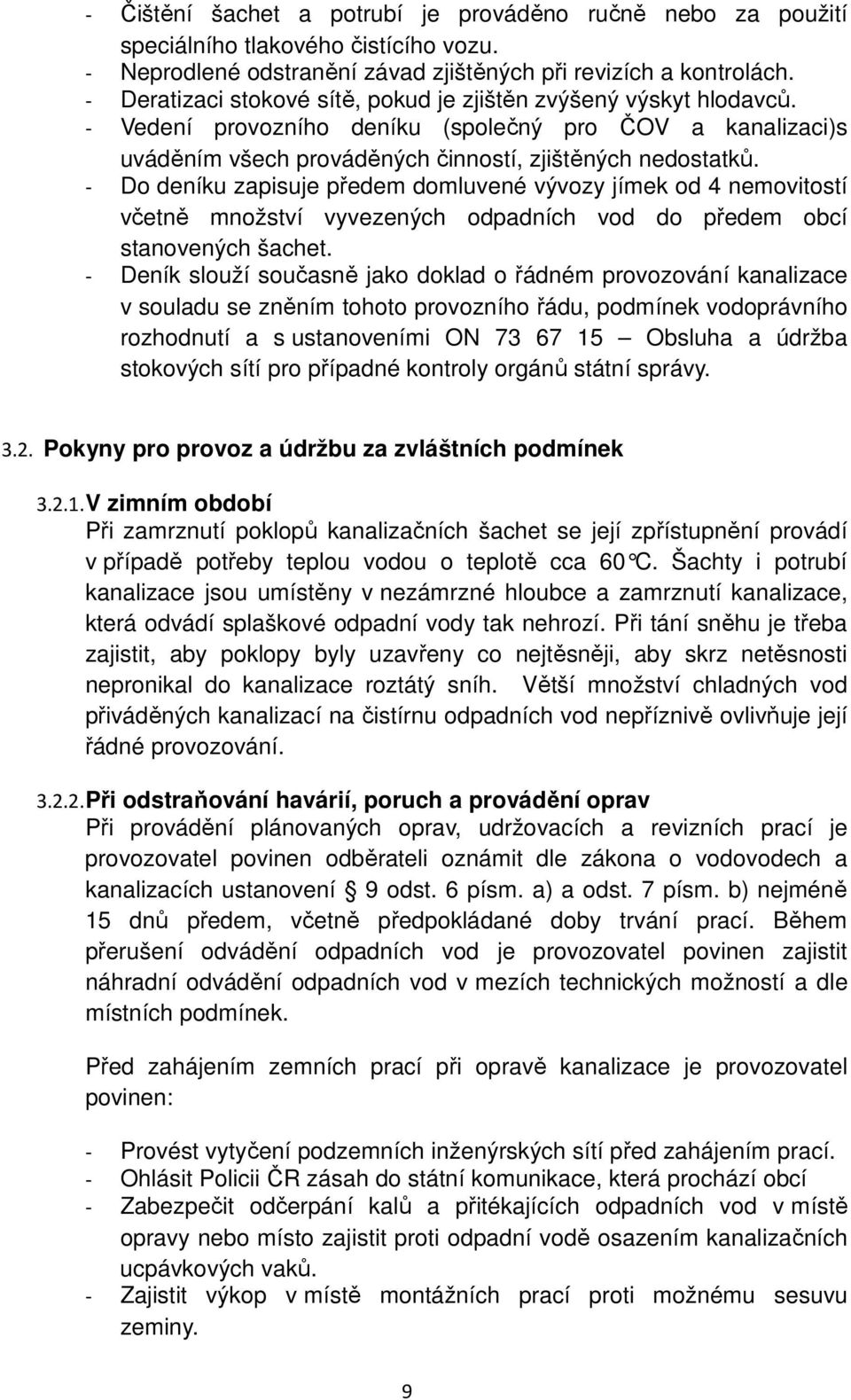

9 - Čištění šachet a potrubí je prováděno ručně nebo za použití speciálního tlakového čistícího vozu. - Neprodlené odstranění závad zjištěných při revizích a kontrolách. - Deratizaci stokové sítě, pokud je zjištěn zvýšený výskyt hlodavců. - Vedení provozního deníku (společný pro ČOV a kanalizaci)s uváděním všech prováděných činností, zjištěných nedostatků. - Do deníku zapisuje předem domluvené vývozy jímek od 4 nemovitostí včetně množství vyvezených odpadních vod do předem obcí stanovených šachet. - Deník slouží současně jako doklad o řádném provozování kanalizace v souladu se zněním tohoto provozního řádu, podmínek vodoprávního rozhodnutí a s ustanoveními ON Obsluha a údržba stokových sítí pro případné kontroly orgánů státní správy Pokyny pro provoz a údržbu za zvláštních podmínek V zimním období Při zamrznutí poklopů kanalizačních šachet se její zpřístupnění provádí v případě potřeby teplou vodou o teplotě cca 60 C. Šachty i potrubí kanalizace jsou umístěny v nezámrzné hloubce a zamrznutí kanalizace, která odvádí splaškové odpadní vody tak nehrozí. Při tání sněhu je třeba zajistit, aby poklopy byly uzavřeny co nejtěsněji, aby skrz netěsnosti nepronikal do kanalizace roztátý sníh. Větší množství chladných vod přiváděných kanalizací na čistírnu odpadních vod nepříznivě ovlivňuje její řádné provozování Při odstraňování havárií, poruch a provádění oprav Při provádění plánovaných oprav, udržovacích a revizních prací je provozovatel povinen odběrateli oznámit dle zákona o vodovodech a kanalizacích ustanovení 9 odst. 6 písm. a) a odst. 7 písm. b) nejméně 15 dnů předem, včetně předpokládané doby trvání prací. Během přerušení odvádění odpadních vod je provozovatel povinen zajistit náhradní odvádění odpadních vod v mezích technických možností a dle místních podmínek. Před zahájením zemních prací při opravě kanalizace je provozovatel povinen: - Provést vytyčení podzemních inženýrských sítí před zahájením prací. - Ohlásit Policii ČR zásah do státní komunikace, která prochází obcí - Zabezpečit odčerpání kalů a přitékajících odpadních vod v místě opravy nebo místo zajistit proti odpadní vodě osazením kanalizačních ucpávkových vaků. - Zajistit výkop v místě montážních prací proti možnému sesuvu zeminy. 9

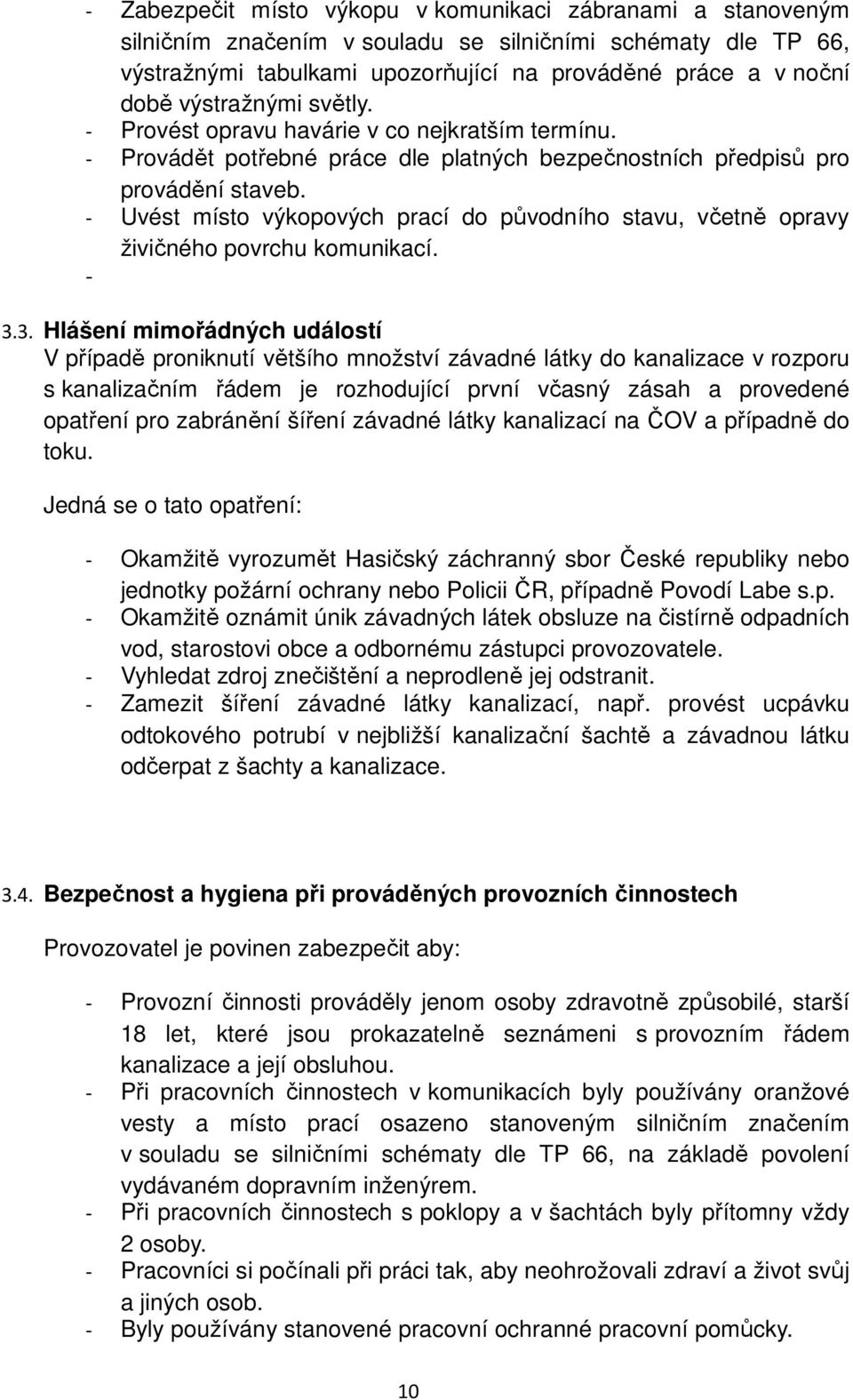

10 - Zabezpečit místo výkopu v komunikaci zábranami a stanoveným silničním značením v souladu se silničními schématy dle TP 66, výstražnými tabulkami upozorňující na prováděné práce a v noční době výstražnými světly. - Provést opravu havárie v co nejkratším termínu. - Provádět potřebné práce dle platných bezpečnostních předpisů pro provádění staveb. - Uvést místo výkopových prací do původního stavu, včetně opravy živičného povrchu komunikací Hlášení mimořádných událostí V případě proniknutí většího množství závadné látky do kanalizace v rozporu s kanalizačním řádem je rozhodující první včasný zásah a provedené opatření pro zabránění šíření závadné látky kanalizací na ČOV a případně do toku. Jedná se o tato opatření: - Okamžitě vyrozumět Hasičský záchranný sbor České republiky nebo jednotky požární ochrany nebo Policii ČR, případně Povodí Labe s.p. - Okamžitě oznámit únik závadných látek obsluze na čistírně odpadních vod, starostovi obce a odbornému zástupci provozovatele. - Vyhledat zdroj znečištění a neprodleně jej odstranit. - Zamezit šíření závadné látky kanalizací, např. provést ucpávku odtokového potrubí v nejbližší kanalizační šachtě a závadnou látku odčerpat z šachty a kanalizace Bezpečnost a hygiena při prováděných provozních činnostech Provozovatel je povinen zabezpečit aby: - Provozní činnosti prováděly jenom osoby zdravotně způsobilé, starší 18 let, které jsou prokazatelně seznámeni s provozním řádem kanalizace a její obsluhou. - Při pracovních činnostech v komunikacích byly používány oranžové vesty a místo prací osazeno stanoveným silničním značením v souladu se silničními schématy dle TP 66, na základě povolení vydávaném dopravním inženýrem. - Při pracovních činnostech s poklopy a v šachtách byly přítomny vždy 2 osoby. - Pracovníci si počínali při práci tak, aby neohrožovali zdraví a život svůj a jiných osob. - Byly používány stanovené pracovní ochranné pracovní pomůcky. 10

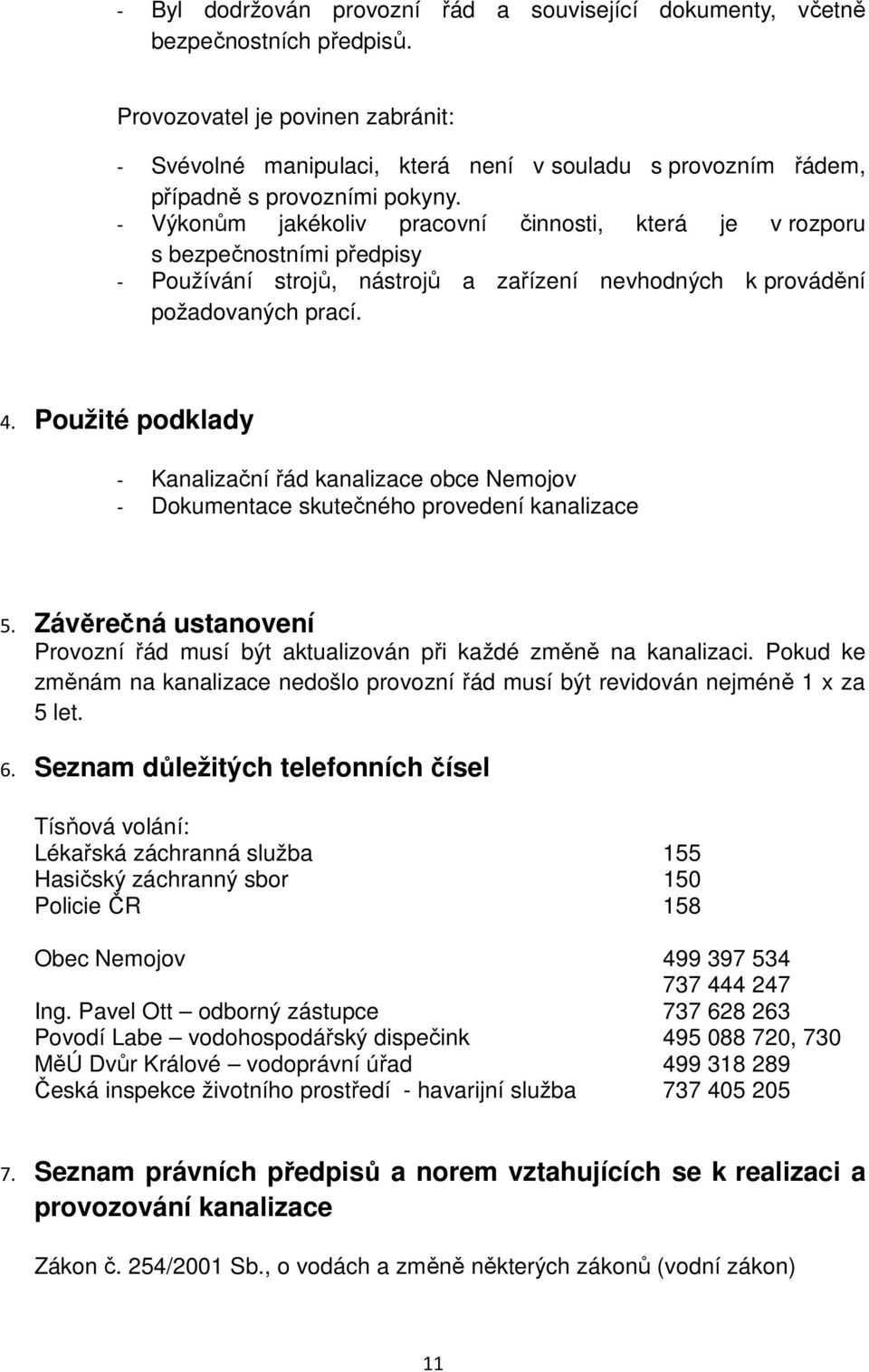

11 - Byl dodržován provozní řád a související dokumenty, včetně bezpečnostních předpisů. Provozovatel je povinen zabránit: - Svévolné manipulaci, která není v souladu s provozním řádem, případně s provozními pokyny. - Výkonům jakékoliv pracovní činnosti, která je v rozporu s bezpečnostními předpisy - Používání strojů, nástrojů a zařízení nevhodných k provádění požadovaných prací. 4. Použité podklady - Kanalizační řád kanalizace obce Nemojov - Dokumentace skutečného provedení kanalizace 5. Závěrečná ustanovení Provozní řád musí být aktualizován při každé změně na kanalizaci. Pokud ke změnám na kanalizace nedošlo provozní řád musí být revidován nejméně 1 x za 5 let. 6. Seznam důležitých telefonních čísel Tísňová volání: Lékařská záchranná služba 155 Hasičský záchranný sbor 150 Policie ČR 158 Obec Nemojov Ing. Pavel Ott odborný zástupce Povodí Labe vodohospodářský dispečink , 730 MěÚ Dvůr Králové vodoprávní úřad Česká inspekce životního prostředí - havarijní služba Seznam právních předpisů a norem vztahujících se k realizaci a provozování kanalizace Zákon č. 254/2001 Sb., o vodách a změně některých zákonů (vodní zákon) 11

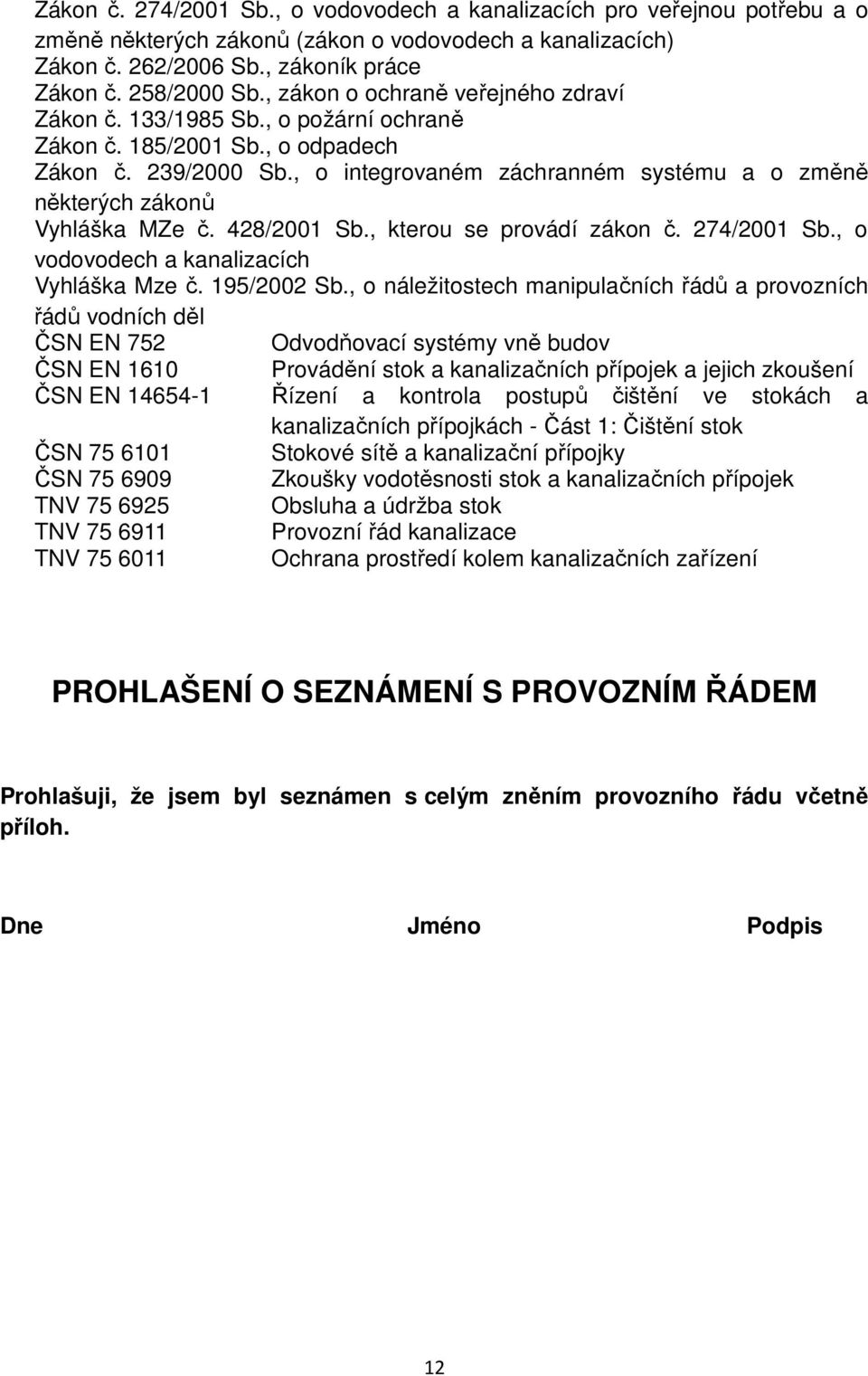

12 Zákon č. 274/2001 Sb., o vodovodech a kanalizacích pro veřejnou potřebu a o změně některých zákonů (zákon o vodovodech a kanalizacích) Zákon č. 262/2006 Sb., zákoník práce Zákon č. 258/2000 Sb., zákon o ochraně veřejného zdraví Zákon č. 133/1985 Sb., o požární ochraně Zákon č. 185/2001 Sb., o odpadech Zákon č. 239/2000 Sb., o integrovaném záchranném systému a o změně některých zákonů Vyhláška MZe č. 428/2001 Sb., kterou se provádí zákon č. 274/2001 Sb., o vodovodech a kanalizacích Vyhláška Mze č. 195/2002 Sb., o náležitostech manipulačních řádů a provozních řádů vodních děl ČSN EN 752 Odvodňovací systémy vně budov ČSN EN 1610 Provádění stok a kanalizačních přípojek a jejich zkoušení ČSN EN Řízení a kontrola postupů čištění ve stokách a kanalizačních přípojkách - Část 1: Čištění stok ČSN Stokové sítě a kanalizační přípojky ČSN Zkoušky vodotěsnosti stok a kanalizačních přípojek TNV Obsluha a údržba stok TNV Provozní řád kanalizace TNV Ochrana prostředí kolem kanalizačních zařízení PROHLAŠENÍ O SEZNÁMENÍ S PROVOZNÍM ŘÁDEM Prohlašuji, že jsem byl seznámen s celým zněním provozního řádu včetně příloh. Dne Jméno Podpis 12
