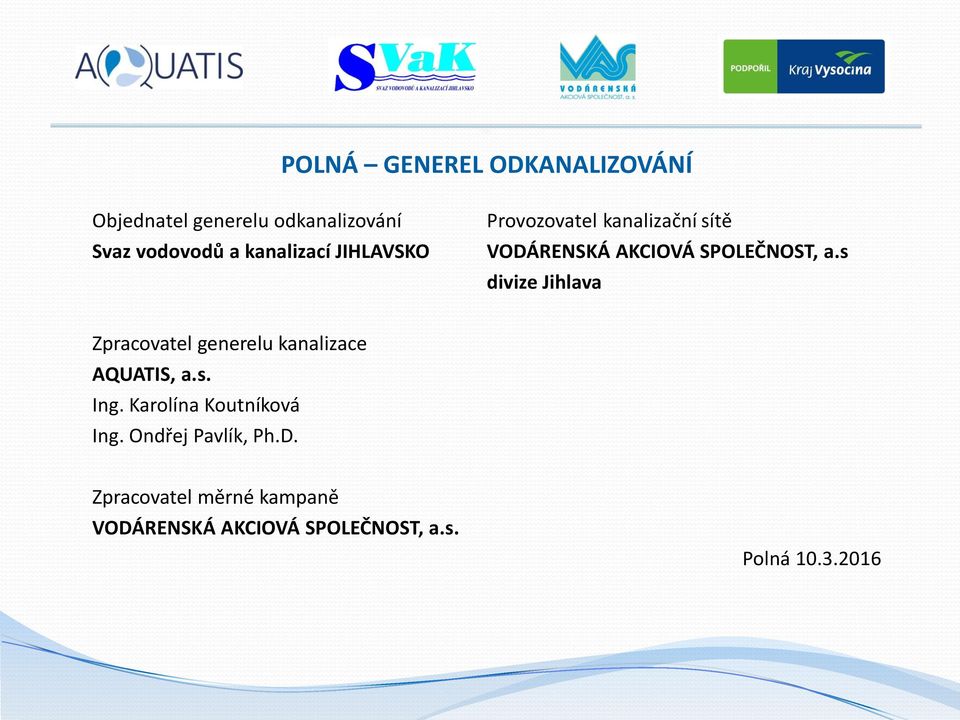

1 POLNÁ GENEREL ODKANALIZOVÁNÍ Objednatel generelu odkanalizování Svaz vodovodů a kanalizací JIHLAVSKO Provozovatel kanalizační sítě VODÁRENSKÁ AKCIOVÁ SPOLEČNOST, a.s divize Jihlava Zpracovatel generelu kanalizace AQUATIS, a.s. Ing. Karolína Koutníková Ing. Ondřej Pavlík, Ph.D. Zpracovatel měrné kampaně VODÁRENSKÁ AKCIOVÁ SPOLEČNOST, a.s. Polná

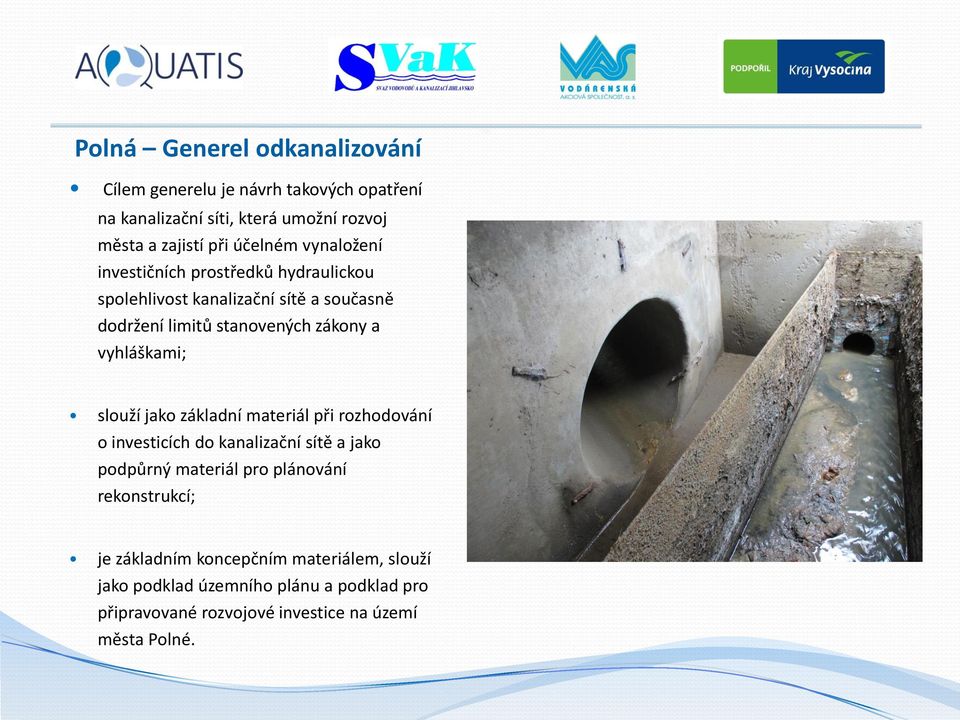

2 Polná Generel odkanalizování Cílem generelu je návrh takových opatření na kanalizační síti, která umožní rozvoj města a zajistí při účelném vynaložení investičních prostředků hydraulickou spolehlivost kanalizační sítě a současně dodržení limitů stanovených zákony a vyhláškami; slouží jako základní materiál při rozhodování o investicích do kanalizační sítě a jako podpůrný materiál pro plánování rekonstrukcí; je základním koncepčním materiálem, slouží jako podklad územního plánu a podklad pro připravované rozvojové investice na území města Polné.

3 Zpracování generelu Monitorovací kampaň na stokové síti (07 až 08/2015) monitoring srážek - 2 měrné profily na území města monitoring průtoků 5 měrných profilů v kanalizační síti Zpracování stávajícího stavu průzkum a doměření klíčových míst na stokové síti terénní průzkum pro stanovení hranic hydrotechnických povodí tvorba modelu kanalizační sítě kalibrace modelu na data z monitorovací kampaně vyhodnocení stávajícího stavu Zpracování výhledového stavu rozšíření modelu kanalizační sítě o napojení ploch z územního plánu města vyhodnocení výhledového stavu návrh opatření na kanalizační síti s ohledem na provozní spolehlivost, ochranu toku a hospodárnost investic

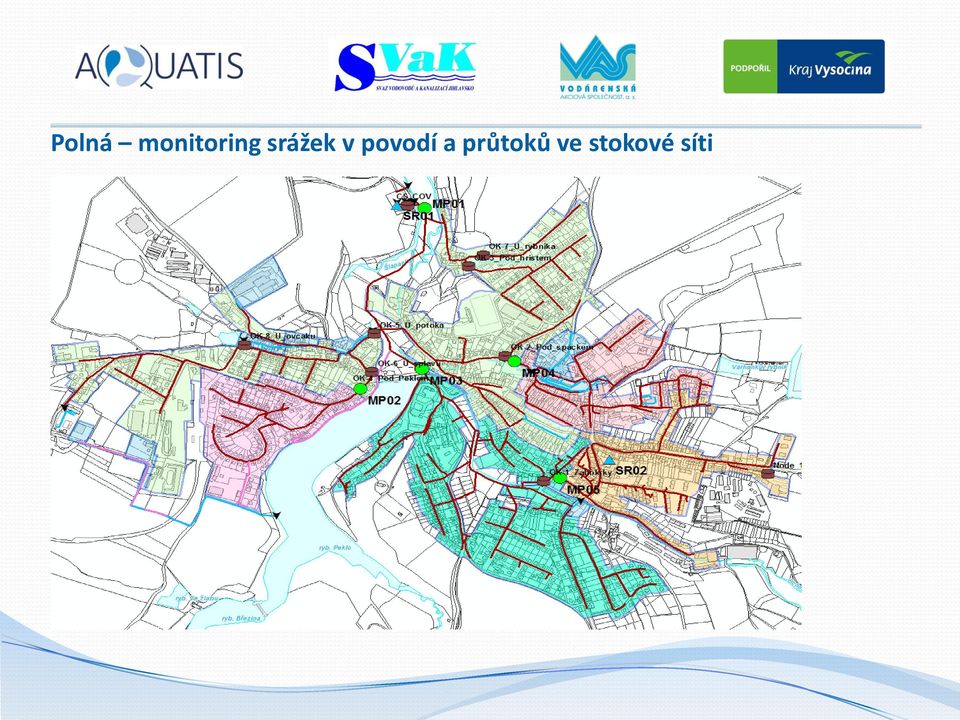

4 Polná monitoring srážek v povodí a průtoků ve stokové síti

5 Kalibrace modelu stokové sítě na data z monitoringu Kalibrace modelu slouží pro stanovení takových sad parametrů modelu, které vedou k nejmenším odchylkám mezi výsledky simulace a měřenými daty, a tím k redukci nejistot. Simulace průtoků na zkalibrovaném modelu kanalizační sítě pak odpovídají skutečnosti pro všechny typy srážkových událostí i pro bezdeštné období.

6 Vyhodnocení stávajícího stavu Vyhodnocení hydraulického přetížení stokové sítě (pro deště s dobou opakování 1x za 2 roky, 1x za 5 let, 1x za 10 let) Vyhodnocení odlehčovacích komor (poměry ředění, objemové bilance přepadů v typickém roce) Vyhodnocení podílu balastních vod v kanalizační síti

7 Stávající stav vyhodnocení hydraulického přetížení stokové sítě

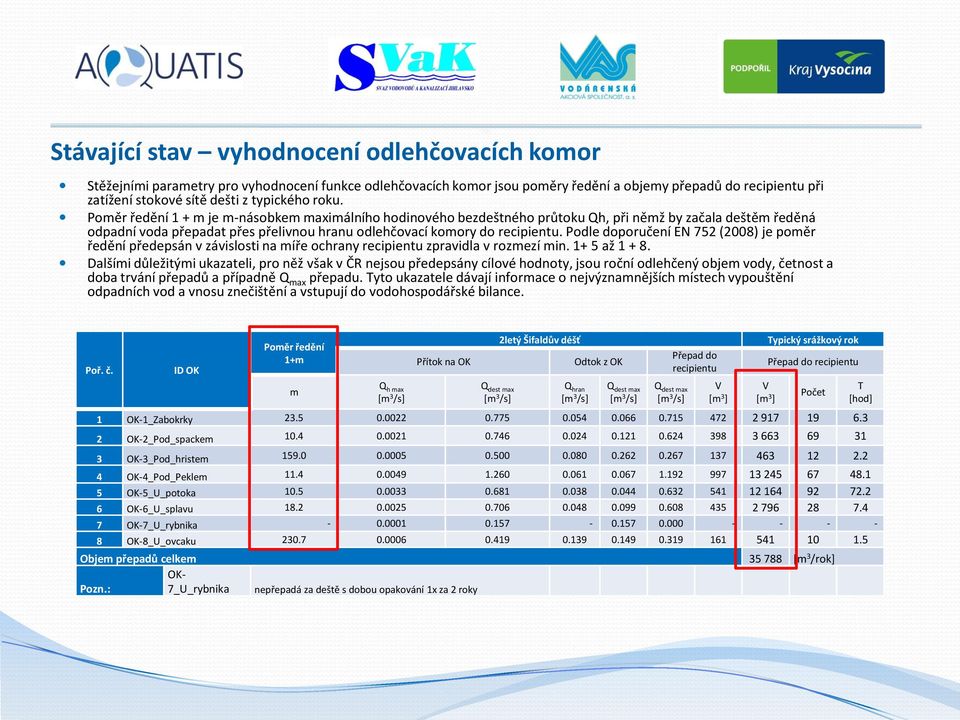

8 Stávající stav vyhodnocení odlehčovacích komor Stěžejními parametry pro vyhodnocení funkce odlehčovacích komor jsou poměry ředění a objemy přepadů do recipientu při zatížení stokové sítě dešti z typického roku. Poměr ředění 1 + m je m-násobkem maximálního hodinového bezdeštného průtoku Qh, při němž by začala deštěm ředěná odpadní voda přepadat přes přelivnou hranu odlehčovací komory do recipientu. Podle doporučení EN 752 (2008) je poměr ředění předepsán v závislosti na míře ochrany recipientu zpravidla v rozmezí min až Dalšími důležitými ukazateli, pro něž však v ČR nejsou předepsány cílové hodnoty, jsou roční odlehčený objem vody, četnost a doba trvání přepadů a případně Q max přepadu. Tyto ukazatele dávají informace o nejvýznamnějších místech vypouštění odpadních vod a vnosu znečištění a vstupují do vodohospodářské bilance. Poř. č. ID OK Poměr ředění 1+m m Q h max Přítok na OK Q dest max 2letý Šifaldův déšť Odtok z OK Q hran Q dest max Přepad do recipientu Q dest max V [m 3 ] V [m 3 ] Typický srážkový rok Přepad do recipientu 1 OK-1_Zabokrky OK-2_Pod_spackem OK-3_Pod_hristem OK-4_Pod_Peklem OK-5_U_potoka OK-6_U_splavu OK-7_U_rybnika OK-8_U_ovcaku Objem přepadů celkem [m 3 /rok] OK- Pozn.: 7_U_rybnika nepřepadá za deště s dobou opakování 1x za 2 roky Počet T [hod]

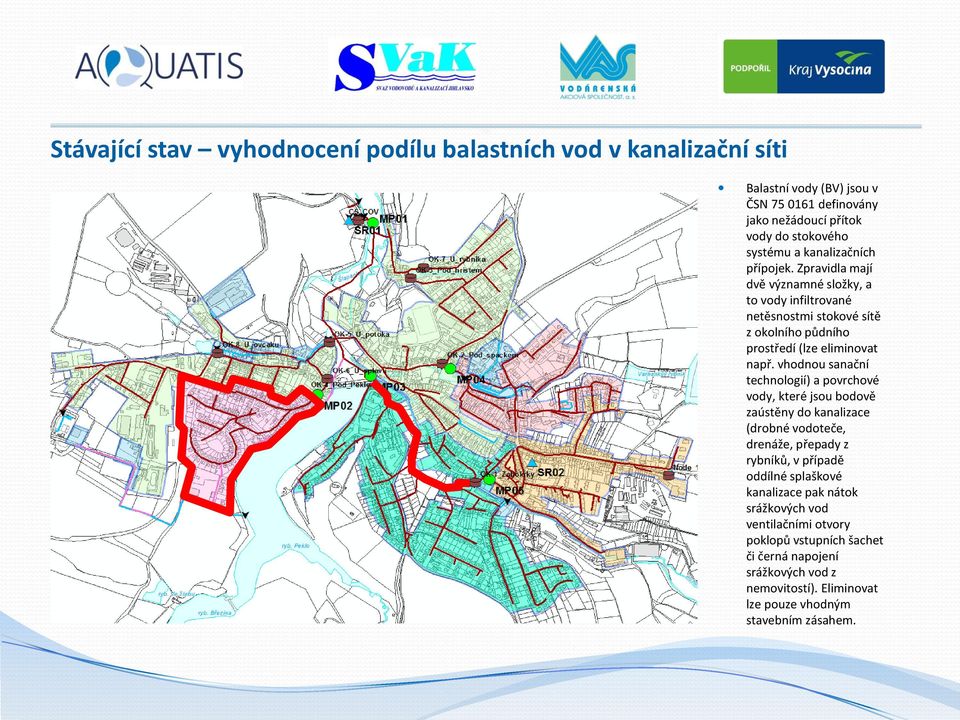

9 Stávající stav vyhodnocení podílu balastních vod v kanalizační síti Balastní vody (BV) jsou v ČSN definovány jako nežádoucí přítok vody do stokového systému a kanalizačních přípojek. Zpravidla mají dvě významné složky, a to vody infiltrované netěsnostmi stokové sítě z okolního půdního prostředí (lze eliminovat např. vhodnou sanační technologií) a povrchové vody, které jsou bodově zaústěny do kanalizace (drobné vodoteče, drenáže, přepady z rybníků, v případě oddílné splaškové kanalizace pak nátok srážkových vod ventilačními otvory poklopů vstupních šachet či černá napojení srážkových vod z nemovitostí). Eliminovat lze pouze vhodným stavebním zásahem.

10 Vyhodnocení výhledového stavu Návrh odvodnění rozvojových ploch dle UPD Návrh opatření na kanalizační síti s ohledem na provozní spolehlivost, ochranu toku a hospodárnost investic Vyhodnocení odlehčovacích komor (poměry ředění, objemové bilance přepadů v typickém roce) Technicko-ekonomické vyhodnocení návrhu opatření

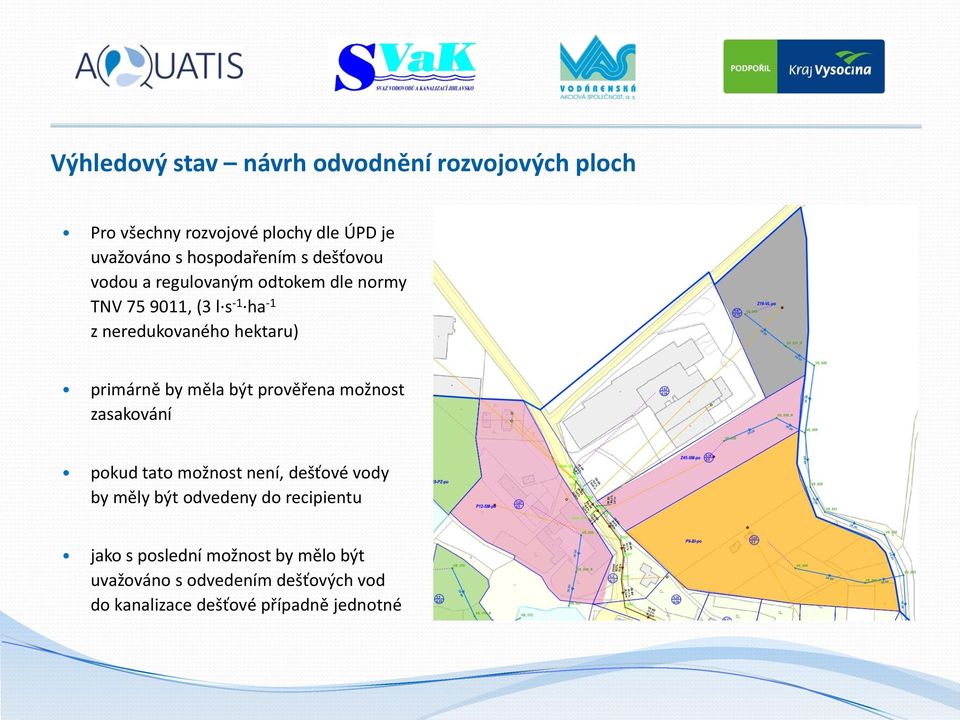

11 Výhledový stav návrh odvodnění rozvojových ploch Pro všechny rozvojové plochy dle ÚPD je uvažováno s hospodařením s dešťovou vodou a regulovaným odtokem dle normy TNV , (3 l s-1 ha-1 z neredukovaného hektaru) primárně by měla být prověřena možnost zasakování pokud tato možnost není, dešťové vody by měly být odvedeny do recipientu jako s poslední možnost by mělo být uvažováno s odvedením dešťových vod do kanalizace dešťové případně jednotné

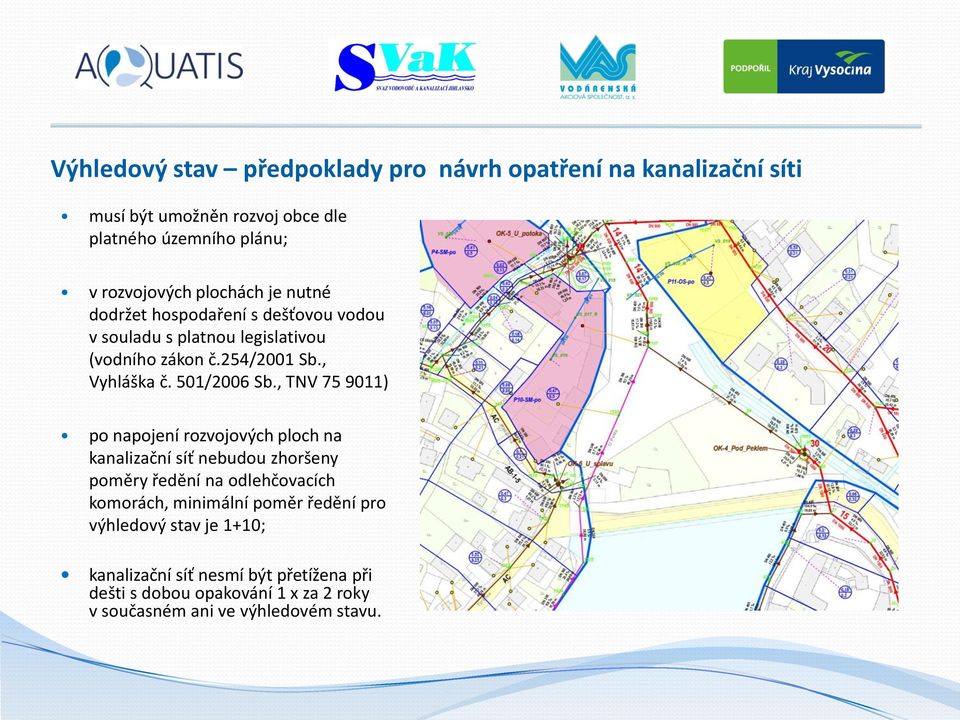

12 Výhledový stav předpoklady pro návrh opatření na kanalizační síti musí být umožněn rozvoj obce dle platného územního plánu; v rozvojových plochách je nutné dodržet hospodaření s dešťovou vodou v souladu s platnou legislativou (vodního zákon č.254/2001 Sb., Vyhláška č. 501/2006 Sb., TNV ) po napojení rozvojových ploch na kanalizační síť nebudou zhoršeny poměry ředění na odlehčovacích komorách, minimální poměr ředění pro výhledový stav je 1+10; kanalizační síť nesmí být přetížena při dešti s dobou opakování 1 x za 2 roky v současném ani ve výhledovém stavu.

13 Výhledový stav návrh opatření na kanalizační síti V rámci Generelu odkanalizování bylo na kanalizační síti v Polné navrženo 30 technických opatření. Cena investičních nákladů na jednotlivá opatření včetně projektové dokumentace bude závislá na rozsahu realizací jednotlivých opatření a aktuálních cen v době odpovídajících fází konkrétních realizací. Vybudování odlehčení pod ulicí Vrchlického včetně odlehčovací stoky do rybníka Peklo. Vybudování dešťové a jednotné kanalizace v ulici Pod Kalvárií včetně nové odlehčovací komory. Současně s opatřením lze zrušit stávající OK-7 U rybníka a OK-3 Pod hřištěm. Úpravy na stávajících odlehčovacích komorách (zvýšení přelivných hran a osazení regulace na odtoku směrem k ČOV) tak aby byl dodržen ve výhledovém stavu poměr ředění, případně aby byla vytvořena kapacitní rezerva v úsecích pod OK. Rekonstrukce stávající kanalizace se zvětšením dimenze profilu, aby nedocházelo k přetížení při dešti s dobou opakování 1 x za 2 roky.

14 Výhledový stav vyhodnocení odlehčovacích komor Pro návrh opatření na odlehčovacích komorách byla stanovena podmínka minimálního poměru ředění 1+10, která vychází z vyhodnocení odlehčovacích komor v současném stavu. V místech, kde byly na odlehčovacích komorách poměry ředění výrazně vyšší než 1+10 byla navržena regulace na odtoku dále na ČOV. Minimální regulované množství je z provozních důvodů 50 l.s -1. Dalším ukazatelem pro vyhodnocení odlehčovacích komor ve výhledovém stavu byly bilance ročního odlehčeného objemu vody do recipientu, četnost a doba trvání přepadů Poř. č. ID OK Poměr ředění 1+m m Q h max 2letý Šifaldův déšť Typický srážkový rok Přítok na OK Odtok z OK Přepad do recipientu Přepad do recipientu Q dest max Q hran 1 OK-1_Zabokrky OK-2_Pod_spackem OK-3_Pod_hristem zrušena 4 OK-4_Pod_Peklem OK-5_U_potoka OK-6_U_splavu OK-7_U_rybnika zrušena Q dest max Q dest max 8 OK-8_U_ovcaku Přepad před ČS ČOV OK-9_Vrchlického OK-10_Pod_Kalvarii Objem přepadů celkem [m 3 /rok] V [m 3 ] V [m 3 ] Počet T [hod]

15 Výhledový stav - návrh opatření na odlehčovacích komorách Odlehčovací komory zrušené (2ks) Odlehčovací komory nové (2ks) Odlehčovací komory s regulací na odtoku (4ks) Poř. Popis navrženého ID OK č. opatření 1 OK-1_Zabokrky bez opatření regulace na odtoku z OK 2 OK- 2_Pod_spackem Q max =0.05 m 3.s -1 ; zvýšení hrany o 20 cm 3 OK-3_Pod_hristem zrušena 4 OK-4_Pod_Peklem rekonstrukce škrtící trati na DN 300; regulace na odtoku z OK Qmax=0.09 m 3.s -1 5 OK-5_U_potoka rekonstrukce škrtící trati na DN 300; regulace na odtoku z OK Qmax=0.05m 3.s -1 ; zvýšení hrany o 15 cm 6 OK-6_U_splavu bez opatření 7 OK-7_U_rybnika zrušena 8 OK-8_U_ovcaku regulace na odtoku z OK Q max =0.05 m 3.s -1 ; zvýšení hrany o 10 cm 9 Přepad před ČS ČOV bez opatření 10 OK-9_Vrchlického nová OK 11 OK-10_Pod_Kalvarii nová OK

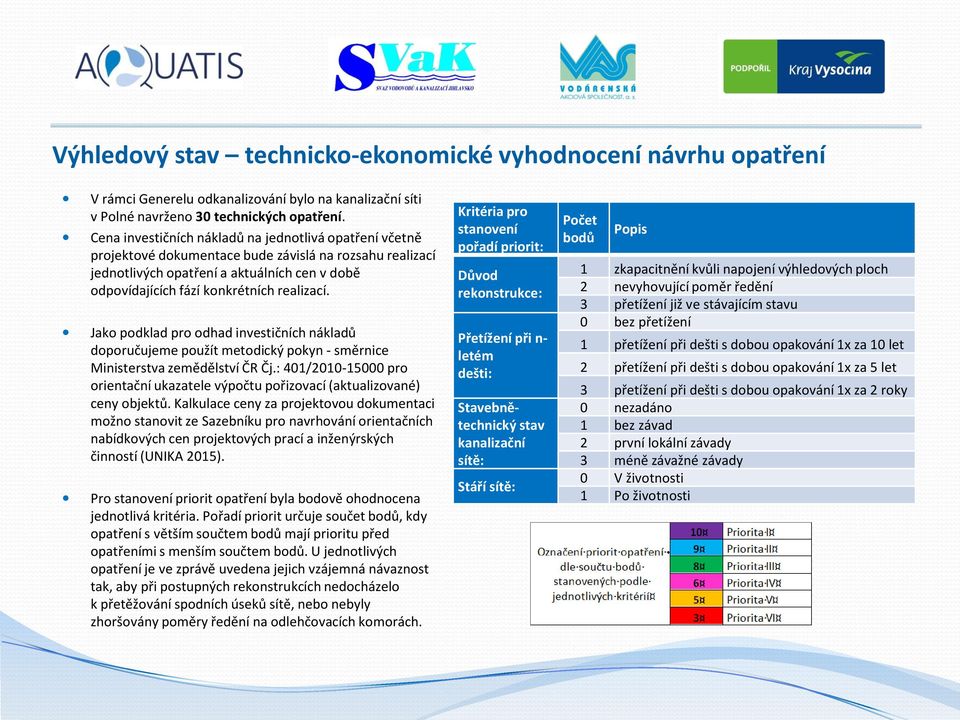

16 Výhledový stav technicko-ekonomické vyhodnocení návrhu opatření V rámci Generelu odkanalizování bylo na kanalizační síti v Polné navrženo 30 technických opatření. Cena investičních nákladů na jednotlivá opatření včetně projektové dokumentace bude závislá na rozsahu realizací jednotlivých opatření a aktuálních cen v době odpovídajících fází konkrétních realizací. Jako podklad pro odhad investičních nákladů doporučujeme použít metodický pokyn - směrnice Ministerstva zemědělství ČR Čj.: 401/ pro orientační ukazatele výpočtu pořizovací (aktualizované) ceny objektů. Kalkulace ceny za projektovou dokumentaci možno stanovit ze Sazebníku pro navrhování orientačních nabídkových cen projektových prací a inženýrských činností (UNIKA 2015). Pro stanovení priorit opatření byla bodově ohodnocena jednotlivá kritéria. Pořadí priorit určuje součet bodů, kdy opatření s větším součtem bodů mají prioritu před opatřeními s menším součtem bodů. U jednotlivých opatření je ve zprávě uvedena jejich vzájemná návaznost tak, aby při postupných rekonstrukcích nedocházelo k přetěžování spodních úseků sítě, nebo nebyly zhoršovány poměry ředění na odlehčovacích komorách. Kritéria pro stanovení pořadí priorit: Důvod rekonstrukce: Přetížení při n- letém dešti: Stavebnětechnický stav kanalizační sítě: Stáří sítě: Počet bodů Popis 1 zkapacitnění kvůli napojení výhledových ploch 2 nevyhovující poměr ředění 3 přetížení již ve stávajícím stavu 0 bez přetížení 1 přetížení při dešti s dobou opakování 1x za 10 let 2 přetížení při dešti s dobou opakování 1x za 5 let 3 přetížení při dešti s dobou opakování 1x za 2 roky 0 nezadáno 1 bez závad 2 první lokální závady 3 méně závažné závady 0 V životnosti 1 Po životnosti

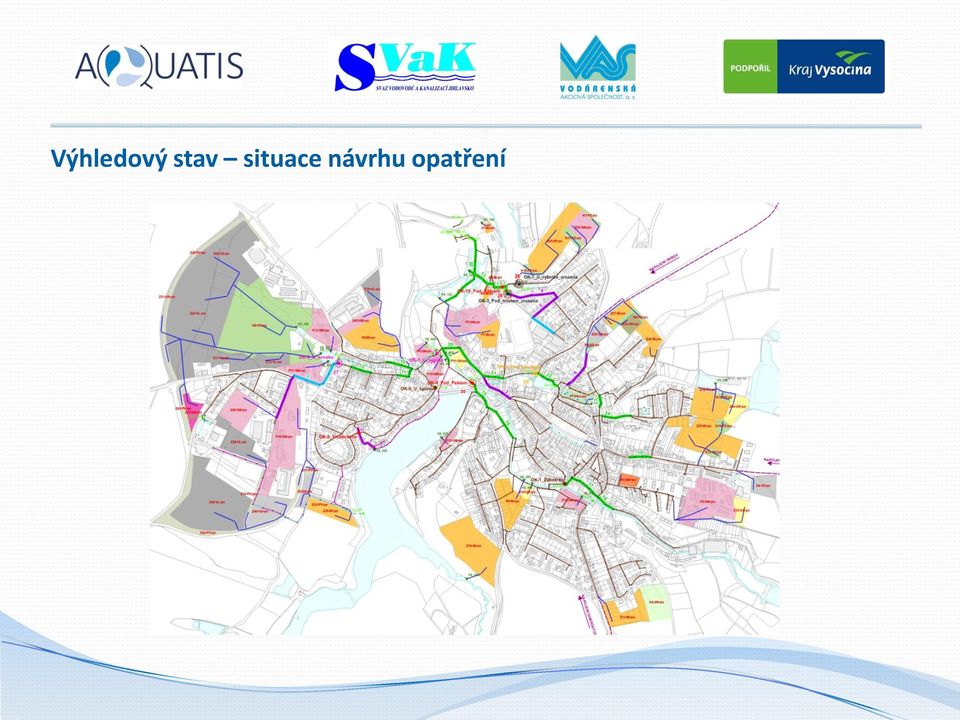

17 Výhledový stav situace návrhu opatření

18 Výhledový stav popis návrhu opatření ve zprávě
