Návod k obsluze Plazmový televizor TX-P42G15E TX-P46G15E. Česky TQB0E0835R. Číslo modelu

Transkript

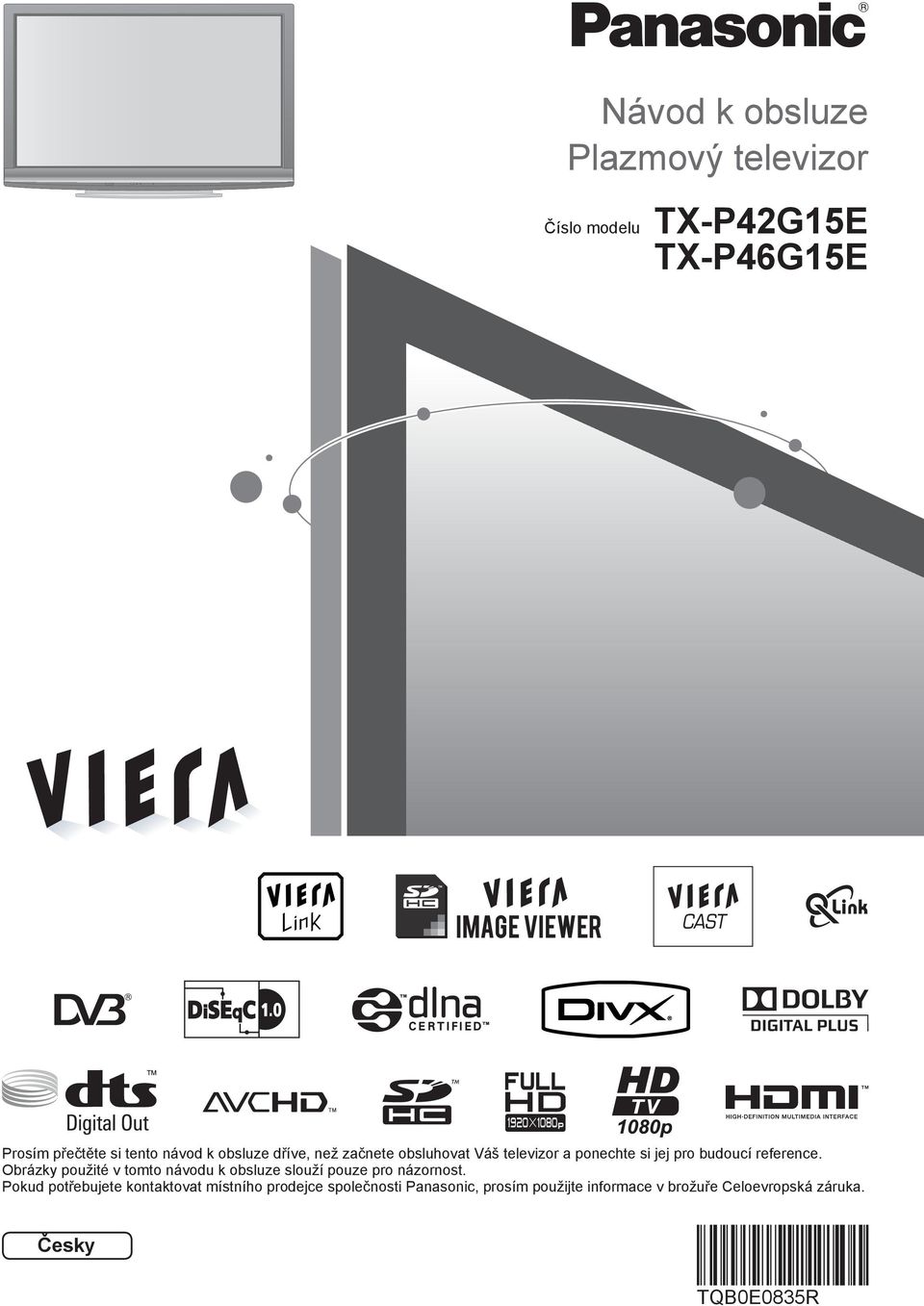

1 Návod k obsluze Plazmový televizor Číslo modelu TX-P42G15E TX-P46G15E Prosím přečtěte si tento návod k obsluze dříve, než začnete obsluhovat Váš televizor a ponechte si jej pro budoucí reference. Obrázky použité v tomto návodu k obsluze slouží pouze pro názornost. Pokud potřebujete kontaktovat místního prodejce společnosti Panasonic, prosím použijte informace v brožuře Celoevropská záruka. Česky TQB0E0835R

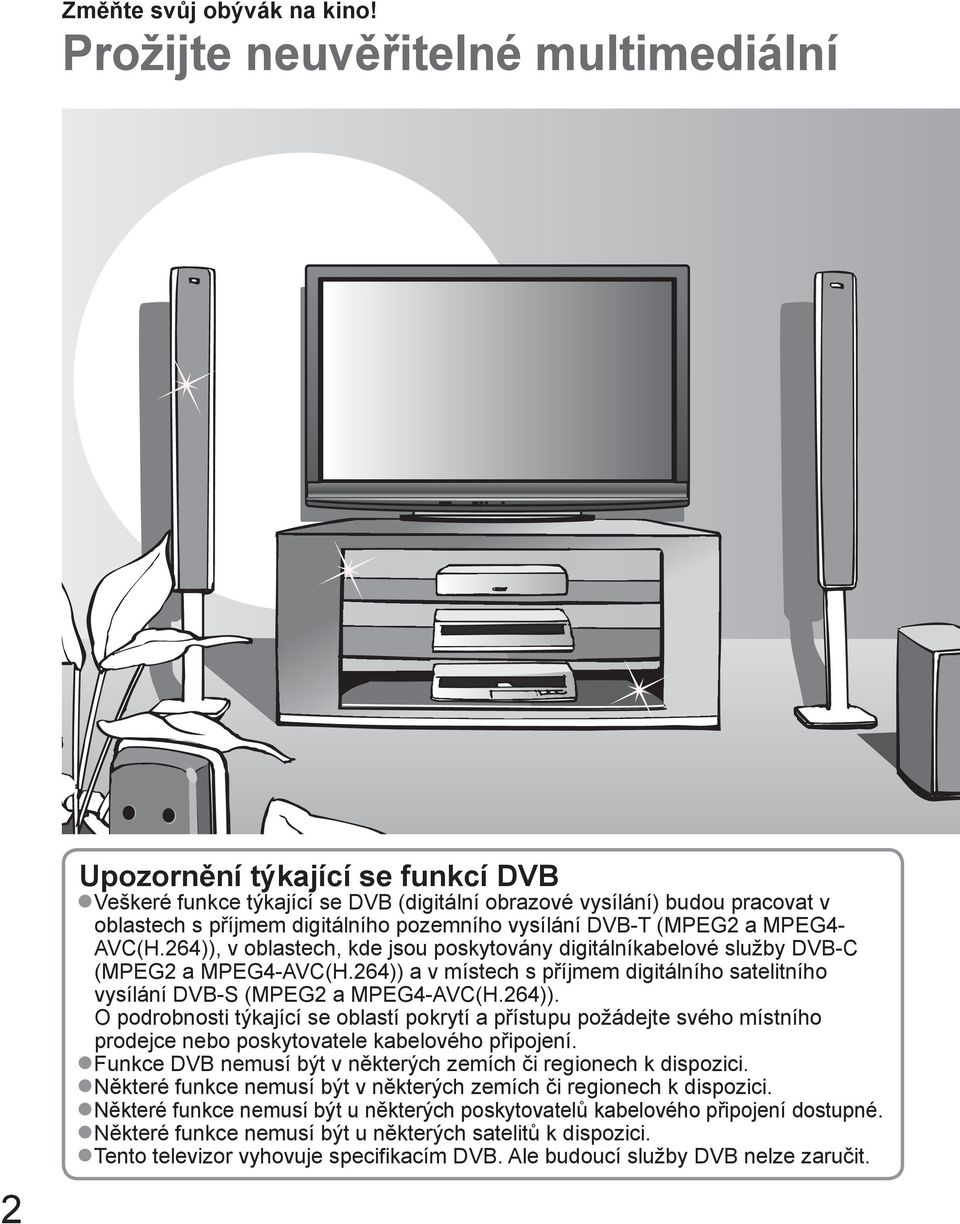

2 Změňte svůj obývák na kino! Prožijte neuvěřitelné multimediální 2 Upozornění týkající se funkcí DVB Veškeré funkce týkající se DVB (digitální obrazové vysílání) budou pracovat v oblastech s příjmem digitálního pozemního vysílání DVB-T (MPEG2 a MPEG4- AVC(H.264)), v oblastech, kde jsou poskytovány digitálníkabelové služby DVB-C (MPEG2 a MPEG4-AVC(H.264)) a v místech s příjmem digitálního satelitního vysílání DVB-S (MPEG2 a MPEG4-AVC(H.264)). O podrobnosti týkající se oblastí pokrytí a u požádejte svého místního prodejce nebo poskytovatele kabelového připojení. Funkce DVB nemusí být v některých zemích či regionech k dispozici. Některé funkce nemusí být v některých zemích či regionech k dispozici. Některé funkce nemusí být u některých poskytovatelů kabelového připojení dostupné. Některé funkce nemusí být u některých satelitů k dispozici. Tento televizor vyhovuje specifikacím DVB. Ale budoucí služby DVB nelze zaručit.

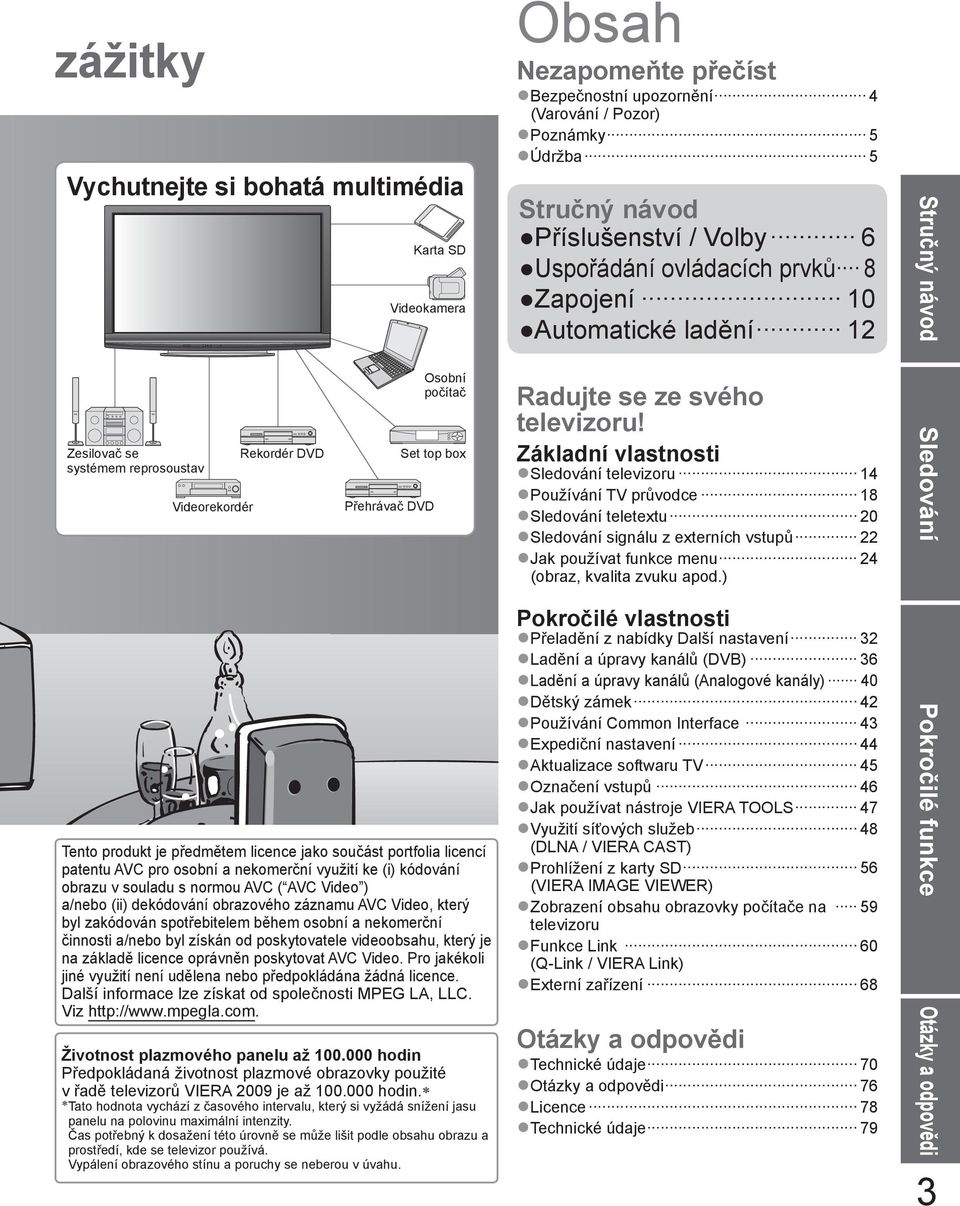

3 zážitky Vychutnejte si bohatá multimédia Zesilovač se systémem reprosoustav Videorekordér Rekordér DVD Videokamera Přehrávač DVD Karta SD Osobní počítač Set top box Tento produkt je předmětem licence jako součást portfolia licencí patentu AVC pro osobní a nekomerční využití ke (i) kódování obrazu v souladu s normou AVC ( AVC Video ) a/nebo (ii) dekódování obrazového záznamu AVC Video, který byl zakódován spotřebitelem během osobní a nekomerční činnosti a/nebo byl získán od poskytovatele videoobsahu, který je na základě licence oprávněn poskytovat AVC Video. Pro jakékoli jiné využití není udělena nebo předpokládána žádná licence. Další informace lze získat od společnosti MPEG LA, LLC. Viz Životnost plazmového panelu až hodin Předpokládaná životnost plazmové obrazovky použité v řadě televizorů VIERA 2009 je až hodin. Tato hodnota vychází z časového intervalu, který si vyžádá snížení jasu panelu na polovinu maximální intenzity. Čas potřebný k dosažení této úrovně se může lišit podle obsahu obrazu a prostředí, kde se televizor používá. Vypálení obrazového stínu a poruchy se neberou v úvahu. Obsah Nezapomeňte přečíst Bezpečnostní upozornění 4 (Varování / Pozor) Poznámky 5 Údržba 5 Stručný návod Příslušenství / Volby 6 Uspořádání ovládacích prvků 8 Zapojení 10 Automatické ladění 12 Radujte se ze svého televizoru! Základní vlastnosti Sledování televizoru 14 Používání průvodce 18 Sledování teletextu 20 Sledování signálu z externích vstupů 22 Jak používat funkce menu 24 (obraz, kvalita zvuku apod.) Pokročilé vlastnosti Přeladění z nabídky Další nastavení 32 Ladění a úpravy kanálů (DVB) 36 Ladění a úpravy kanálů (Analogové kanály) 40 Dětský zámek 42 Používání Common Interface 43 Expediční nastavení 44 Aktualizace softwaru 45 Označení vstupů 46 Jak používat nástroje VIERA TOOLS 47 Využití síťových služeb 48 (DLNA / VIERA CAST) Prohlížení z karty SD 56 (VIERA IMAGE VIEWER) Zobrazení obsahu obrazovky počítače na 59 televizoru Funkce Link 60 (Q-Link / VIERA Link) Externí zařízení 68 Otázky a odpovědi Technické údaje 70 Otázky a odpovědi 76 Licence 78 Technické údaje 79 Stručný návod Sledování Pokročilé funkce Otázky a odpovědi 3

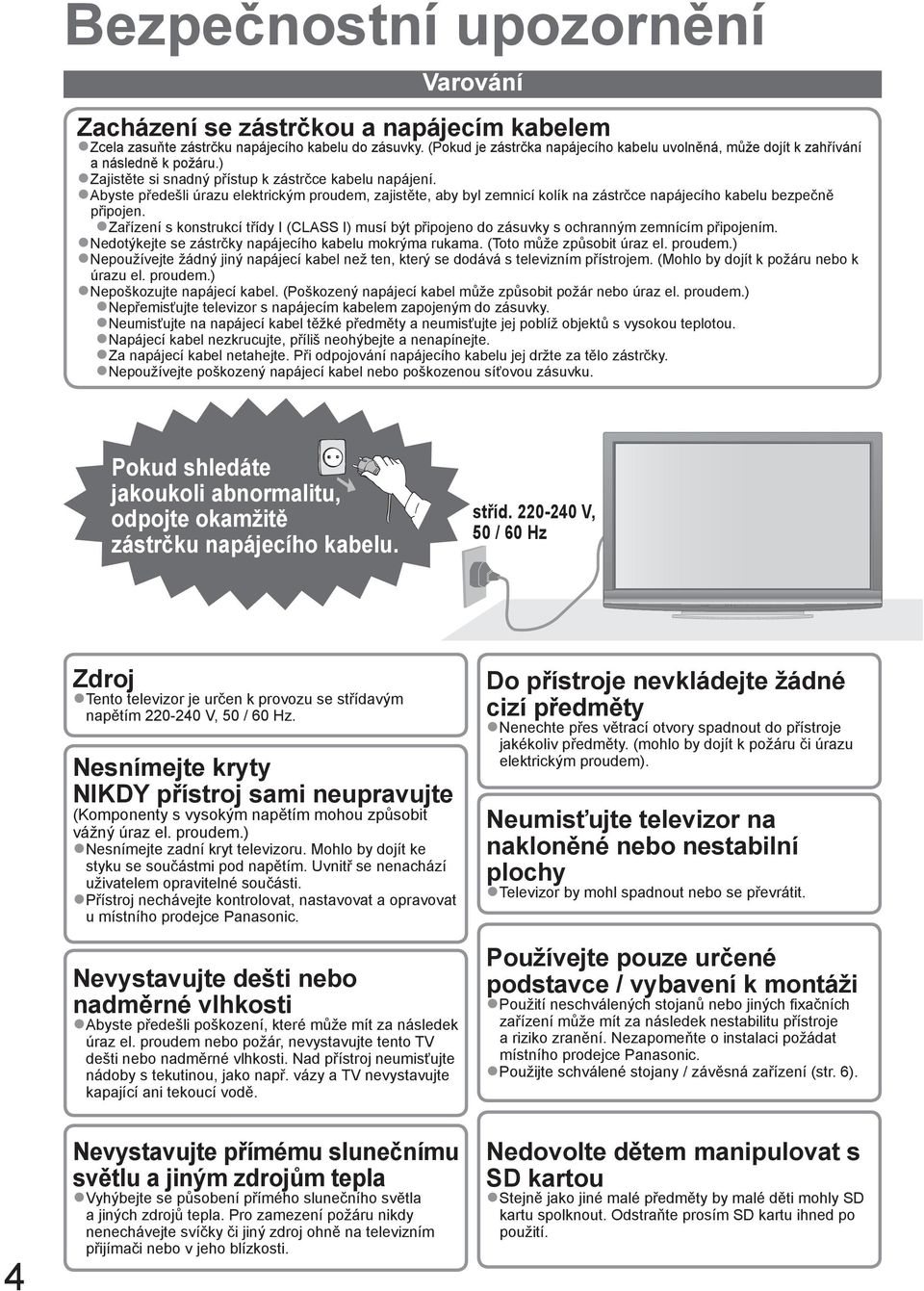

4 Bezpečnostní upozornění Varování Zacházení se zástrčkou a napájecím kabelem Zcela zasuňte zástrčku napájecího kabelu do zásuvky. (Pokud je zástrčka napájecího kabelu uvolněná, může dojít k zahřívání a následně k požáru.) Zajistěte si snadný k zástrčce kabelu napájení. Abyste předešli úrazu elektrickým proudem, zajistěte, aby byl zemnicí kolík na zástrčce napájecího kabelu bezpečně připojen. Zařízení s konstrukcí třídy I (CLASS I) musí být připojeno do zásuvky s ochranným zemnícím připojením. Nedotýkejte se zástrčky napájecího kabelu mokrýma rukama. (Toto může způsobit úraz el. proudem.) Nepoužívejte žádný jiný napájecí kabel než ten, který se dodává s televizním přístrojem. (Mohlo by dojít k požáru nebo k úrazu el. proudem.) Nepoškozujte napájecí kabel. (Poškozený napájecí kabel může způsobit požár nebo úraz el. proudem.) Nepřemisťujte televizor s napájecím kabelem zapojeným do zásuvky. Neumisťujte na napájecí kabel těžké předměty a neumisťujte jej poblíž objektů s vysokou teplotou. Napájecí kabel nezkrucujte, příliš neohýbejte a nenapínejte. Za napájecí kabel netahejte. Při odpojování napájecího kabelu jej držte za tělo zástrčky. Nepoužívejte poškozený napájecí kabel nebo poškozenou síťovou zásuvku. Pokud shledáte jakoukoli abnormalitu, odpojte okamžitě zástrčku napájecího kabelu. stříd V, 50 / 60 Hz Zdroj Tento televizor je určen k provozu se střídavým napětím V, 50 / 60 Hz. Nesnímejte kryty NIKDY přístroj sami neupravujte (Komponenty s vysokým napětím mohou způsobit vážný úraz el. proudem.) Nesnímejte zadní kryt televizoru. Mohlo by dojít ke styku se součástmi pod napětím. Uvnitř se nenachází uživatelem opravitelné součásti. Přístroj nechávejte kontrolovat, nastavovat a opravovat u místního prodejce Panasonic. Nevystavujte dešti nebo nadměrné vlhkosti Abyste předešli poškození, které může mít za následek úraz el. proudem nebo požár, nevystavujte tento dešti nebo nadměrné vlhkosti. Nad přístroj neumisťujte nádoby s tekutinou, jako např. vázy a nevystavujte kapající ani tekoucí vodě. Do přístroje nevkládejte žádné cizí předměty Nenechte přes větrací otvory spadnout do přístroje jakékoliv předměty. (mohlo by dojít k požáru či úrazu elektrickým proudem). Neumisťujte televizor na nakloněné nebo nestabilní plochy Televizor by mohl spadnout nebo se převrátit. Používejte pouze určené podstavce / vybavení k montáži Použití neschválených stojanů nebo jiných fixačních zařízení může mít za následek nestabilitu přístroje a riziko zranění. Nezapomeňte o instalaci požádat místního prodejce Panasonic. Použijte schválené stojany / závěsná zařízení (str. 6). 4 Nevystavujte přímému slunečnímu světlu a jiným zdrojům tepla Vyhýbejte se působení přímého slunečního svĕtla a jiných zdrojů tepla. Pro zamezení požáru nikdy nenechávejte svíčky či jiný zdroj ohně na televizním přijímači nebo v jeho blízkosti. Nedovolte dětem manipulovat s SD kartou Stejně jako jiné malé předměty by malé děti mohly SD kartu spolknout. Odstraňte prosím SD kartu ihned po použití.

5 Pozor Při čištění televizoru odpojte napájecí kabel Čištění přístroje zapojeného do sítě může způsobit úraz el. proudem. Pokud nebudete televizor delší dobu používat, odpojte jej od sítě Pokud je televizor zapojen do sítě, stále odebírá určité množství elektrické energie i když je vypnuý. Převážet pouze ve vzpřímené poloze Přemisťování televizoru s panelem displeje obráceným směrem vzhůru nebo dolů může poškodit vnitřní elektrické zapojení. Ponechte okolo přístroje dostatečné místo pro tepelné vyzařování Minimální vzdálenost (cm) Poznámky Při použití podstavce dodržujte odpovídající vzdálenost mezi spodní stranou televizoru a podlahou. Jestliže používáte podpěru k zavěšení na stěnu, řiďte se jejím návodem. Nezobrazovat klidný obraz po dlouhou dobu To způsobuje, že na plazmové obrazovce obraz zůstává ( zůstávání obrazu ). Toto chování se nepovažuje za vadu a není kryto zárukou. Typické statické obrazy Číslo programu a ostatní loga Obrazy zobrazené v režimu 4:3 Videohry Počítačový obraz Aby se zabránilo zůstávání obrazu, automaticky se po několika minutách snižuje kontrast poté, co nejsou přijímány další signály nebo provedeny další operace. (str. 76) Údržba Nejprve vyjměte zástrčku napájecího kabelu ze zásuvky. Panel displeje Nezakrývejte zadní ventilační otvory Zakrytá ventilace závěsy, novinami, ubrusy atd. může způsobit přehřátí, požár nebo úraz el. proudem. Nevystavujte vaše uši nadměrnému hluku ze sluchátek Můžete si způsobit nevratné poškození sluchu. Televizor je těžký. Noste jej ve 2 nebo více osobách. Zajistěte podporu televizoru podle vyobrazení, aby nedošlo ke zranění v důsledku jeho převrácení nebo pádu. Funkce automatického přepínání do pohotovostního režimu Pokud nebyl v režimu analogového televizoru po dobu 30ti minut přijat žádný signál a pokud nebyla provedena žádná operace, televizor se automaticky přepne do pohotovostního režimu. Televizor umístěte v dostatečné vzdálenosti od tohoto typu vybavení Elektronická zařizení Obzvláště neumisťujte video zařízení poblíž tohoto přístroje (elektromagnetické rušení může deformovat obraz / rušit zvuk). Zařízení s infračerveným čidlem Tento televizor také vyzařuje infračervené paprsky (toto může mít vliv na obsluhu zařízení s infračerveným čidlem). Pravidelná péče: Jemně otřete zašpiněný povrch pomocí měkkého hadříku. Velké znečištění: Povrch setřete měkkou utěrkou navlhčenou čistou vodou nebo roztokem neutrálního čisticího prostředku (1 díl čisticího prostředku na 100 dílů vody). Poté pomocí měkkého suchého hadříku rovnoměrně otřete povrch až je čistý a suchý. Pozor Povrch panelu displeje je speciálně upraven a lze jej snadno poškodit. Neťukejte na povrch panelu nebo jej neškrábejte nehtem nebo jiným tvrdým předmětem. Dávejte pozor, abyste povrch nevystavili účinkům repelentů, rozpouštědel, ředidel nebo jiných těkavých látek. (tímto může dojít k degradaci kvality povrchu). Skříňka, Podstavec Pravidelná péče: Otřete zašpiněný povrch pomocí měkkého suchého hadříku. Velké znečištění: Namočte měkký hadřík v čisté vodě nebo ve slabém vodním roztoku neutrálního detergentu. Poté hadřík vyždímejte a povrch s ním otřete. Nakonec pomocí suchého hadříku otřete povrch až je čistý a suchý. Pozor Dávejte pozor, aby se povrchy televizoru nedostaly do kontaktu s čisticími prostředky. (Tekutina uvnitř televizoru může způsobit jeho selhání.) Dávejte pozor, abyste povrchy předmětů nevystavili účinkům repelentů proti hmyzu, rozpouštědel, ředidel nebo jiných těkavých látek (tímto může dojít ke zhoršení kvality povrchu odlupováním barvy). Skříňka a podstavec se nesmí dostat na delší dobu do kontaktu s pryží nebo PVC. Zástrčka napájecího kabelu Pravidelně zástrčku napájecího kabelu otírejte suchým hadříkem. (Vlhkost nebo prach mohou způsobit požár nebo úraz el. proudem.) 5

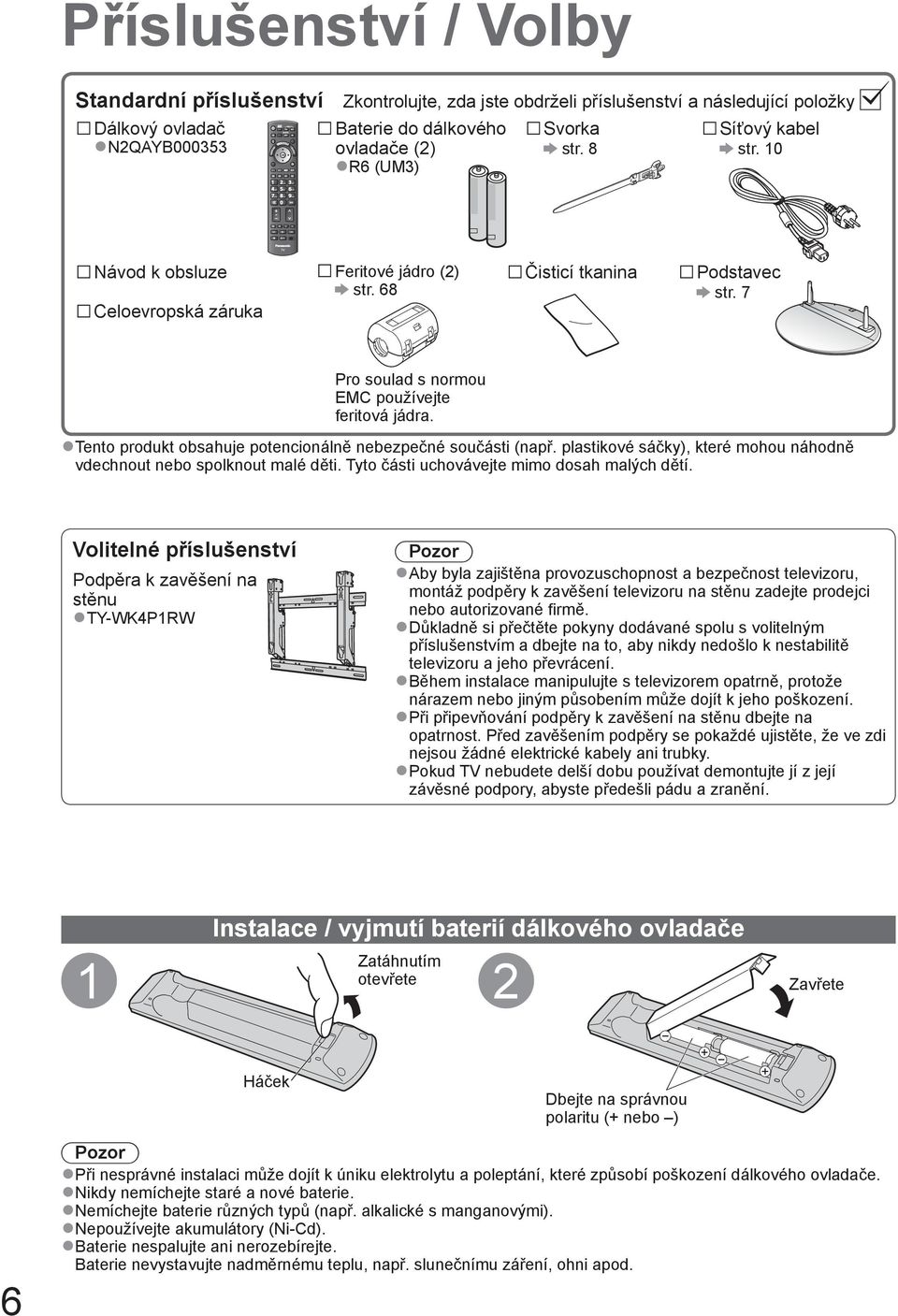

6 ghi pqrs abc jkl tuv def mno wxyz Příslušenství / Volby Standardní příslušenství Zkontrolujte, zda jste obdrželi příslušenství a následující položky Dálkový ovladač N2QAYB Baterie do dálkového ovladače (2) R6 (UM3) Svorka str. 8 Síťový kabel str. 10 Návod k obsluze Celoevropská záruka Feritové jádro (2) str. 68 Čisticí tkanina Podstavec str. 7 Pro soulad s normou EMC používejte feritová jádra. Tento produkt obsahuje potencionálně nebezpečné součásti (např. plastikové sáčky), které mohou náhodně vdechnout nebo spolknout malé děti. Tyto části uchovávejte mimo dosah malých dětí. Volitelné příslušenství Podpěra k zavěšení na stěnu TY-WK4P1RW Pozor Aby byla zajištěna provozuschopnost a bezpečnost televizoru, montáž podpěry k zavěšení televizoru na stěnu zadejte prodejci nebo autorizované firmě. Důkladně si přečtěte pokyny dodávané spolu s volitelným příslušenstvím a dbejte na to, aby nikdy nedošlo k nestabilitě televizoru a jeho převrácení. Během instalace manipulujte s televizorem opatrně, protože nárazem nebo jiným působením může dojít k jeho poškození. Při připevňování podpěry k zavěšení na stěnu dbejte na opatrnost. Před zavěšením podpěry se pokaždé ujistěte, že ve zdi nejsou žádné elektrické kabely ani trubky. Pokud nebudete delší dobu používat demontujte jí z její závěsné podpory, abyste předešli pádu a zranění. 1 Instalace / vyjmutí baterií dálkového ovladače Zatáhnutím otevřete 2 Zavřete Háček Dbejte na správnou polaritu (+ nebo ) 6 Pozor Při nesprávné instalaci může dojít k úniku elektrolytu a poleptání, které způsobí poškození dálkového ovladače. Nikdy nemíchejte staré a nové baterie. Nemíchejte baterie různých typů (např. alkalické s manganovými). Nepoužívejte akumulátory (Ni-Cd). Baterie nespalujte ani nerozebírejte. Baterie nevystavujte nadměrnému teplu, např. slunečnímu záření, ohni apod.

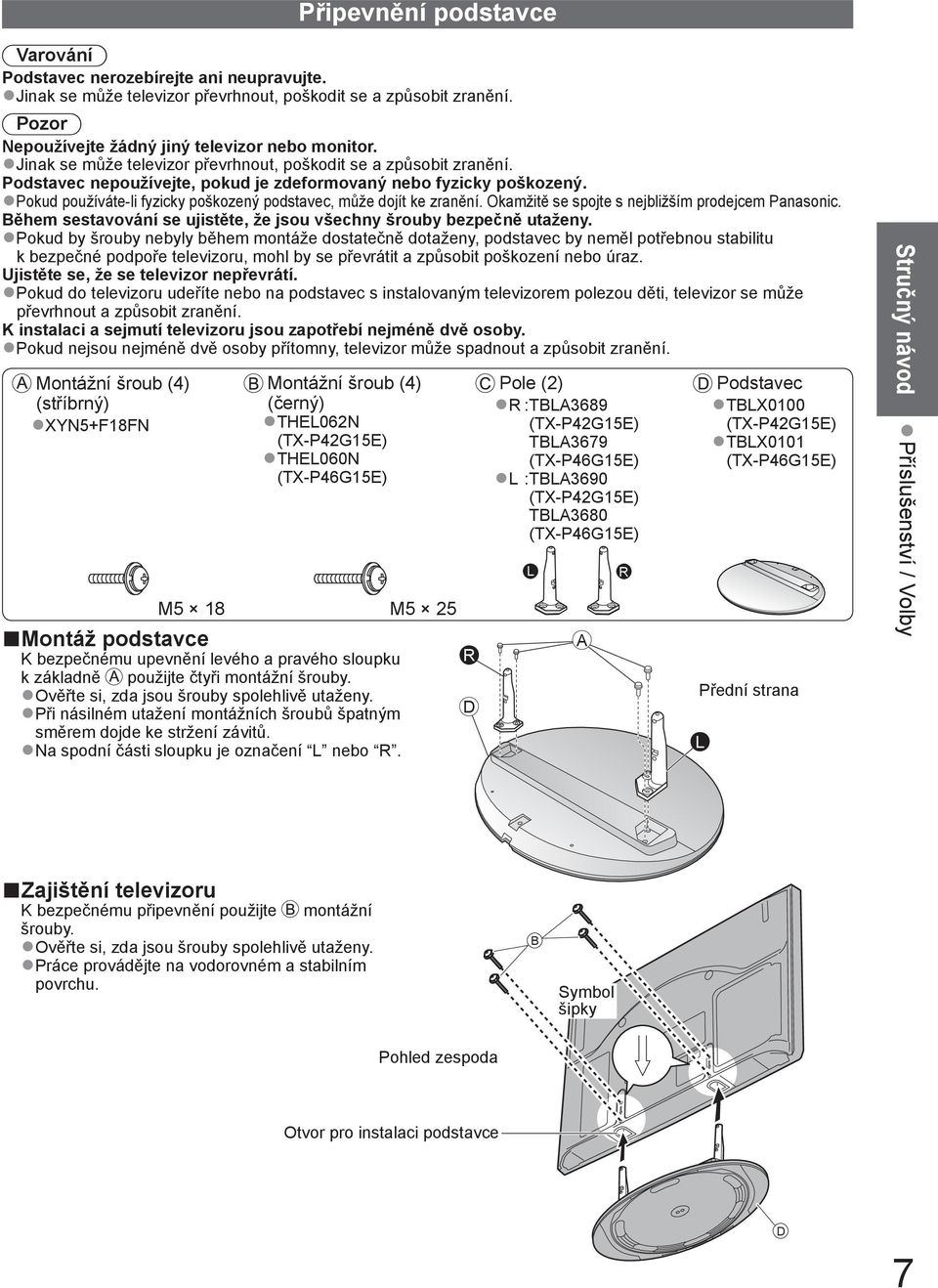

7 Připevnění podstavce Varování Podstavec nerozebírejte ani neupravujte. Jinak se může televizor převrhnout, poškodit se a způsobit zranění. Pozor Nepoužívejte žádný jiný televizor nebo monitor. Jinak se může televizor převrhnout, poškodit se a způsobit zranění. Podstavec nepoužívejte, pokud je zdeformovaný nebo fyzicky poškozený. Pokud používáte-li fyzicky poškozený podstavec, může dojít ke zranění. Okamžitě se spojte s nejbližším prodejcem Panasonic. Během sestavování se ujistěte, že jsou všechny šrouby bezpečně utaženy. Pokud by šrouby nebyly během montáže dostatečně dotaženy, podstavec by neměl potřebnou stabilitu k bezpečné podpoře televizoru, mohl by se převrátit a způsobit poškození nebo úraz. Ujistěte se, že se televizor nepřevrátí. Pokud do televizoru udeříte nebo na podstavec s instalovaným televizorem polezou děti, televizor se může převrhnout a způsobit zranění. K instalaci a sejmutí televizoru jsou zapotřebí nejméně dvě osoby. Pokud nejsou nejméně dvě osoby přítomny, televizor může spadnout a způsobit zranění. Montážní šroub (4) (stříbrný) XYN5+F18FN Montážní šroub (4) (černý) THEL062N (TX-P42G15E) THEL060N (TX-P46G15E) M5 18 M5 25 Montáž podstavce K bezpečnému upevnění levého a pravého sloupku R k základně použijte čtyři montážní šrouby. Ověřte si, zda jsou šrouby spolehlivě utaženy. Při násilném utažení montážních šroubů špatným D směrem dojde ke stržení závitů. Na spodní části sloupku je označení L nebo R. Pole (2) R : TBLA3689 (TX-P42G15E) TBLA3679 (TX-P46G15E) L : TBLA3690 (TX-P42G15E) TBLA3680 (TX-P46G15E) L A R Podstavec TBLX0100 (TX-P42G15E) TBLX0101 (TX-P46G15E) Přední strana L Stručný návod Příslušenství / Volby Zajištění televizoru K bezpečnému připevnění použijte montážní šrouby. Ověřte si, zda jsou šrouby spolehlivě utaženy. Práce provádějte na vodorovném a stabilním povrchu. B Symbol šipky Pohled zespoda Otvor pro instalaci podstavce D 7

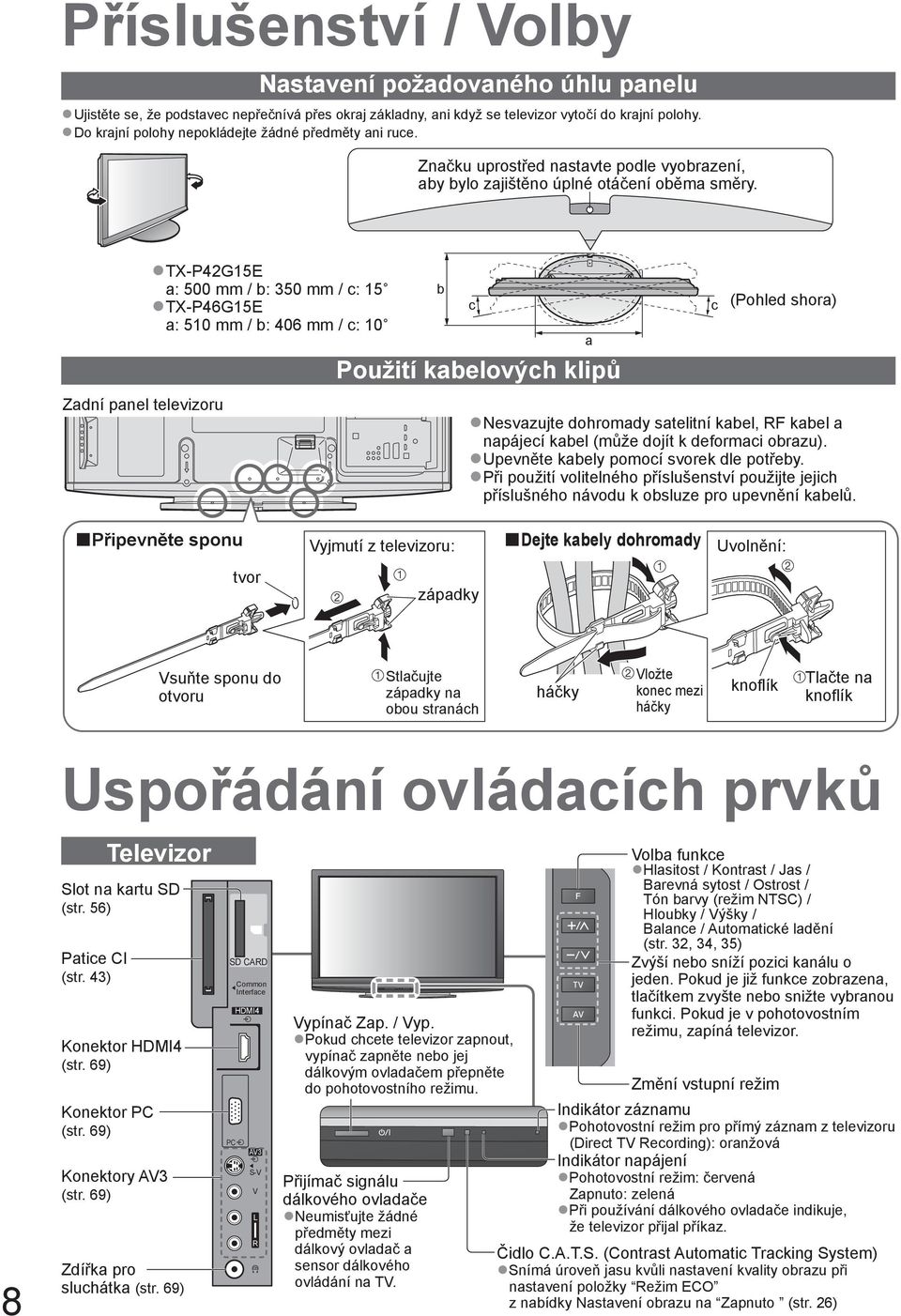

8 Příslušenství / Volby Nastavení požadovaného úhlu panelu Ujistěte se, že podstavec nepřečnívá přes okraj základny, ani když se televizor vytočí do krajní polohy. Do krajní polohy nepokládejte žádné předměty ani ruce. Značku uprostřed nastavte podle vyobrazení, aby bylo zajištěno úplné otáčení oběma směry. Zadní panel televizoru TX-P42G15E a: 500 mm / b: 350 mm / c: 15 TX-P46G15E a: 510 mm / b: 406 mm / c: 10 Připevněte sponu tvor b c Použití kabelových klipů Vyjmutí z televizoru: západky a c (Pohled shora) Nesvazujte dohromady satelitní kabel, RF kabel a napájecí kabel (může dojít k deformaci obrazu). Upevněte kabely pomocí svorek dle potřeby. Při použití volitelného příslušenství použijte jejich příslušného návodu k obsluze pro upevnění kabelů. Dejte kabely dohromady Uvolnění: Vsuňte sponu do otvoru Stlačujte západky na obou stranách háčky Vložte konec mezi háčky knoflík Tlačte na knoflík 8 Uspořádání ovládacích prvků Televizor Slot na kartu SD (str. 56) Patice CI (str. 43) Konektor HDMI4 (str. 69) Konektor PC (str. 69) Konektory AV3 (str. 69) Zdířka pro sluchátka (str. 69) SD CARD PC Common Interface HDMI4 AV3 S-V V L R Vypínač Zap. / Vyp. Pokud chcete televizor zapnout, vypínač zapněte nebo jej dálkovým ovladačem přepněte do pohotovostního režimu. Přijímač signálu dálkového ovladače Neumisťujte žádné předměty mezi dálkový ovladač a sensor dálkového ovládání na. Volba funkce Hlasitost / Kontrast / Jas / Barevná sytost / Ostrost / Tón barvy (režim NTSC) / Hloubky / Výšky / Balance / Automatické ladění (str. 32, 34, 35) Zvýší nebo sníží pozici kanálu o jeden. Pokud je již funkce zobrazena, tlačítkem zvyšte nebo snižte vybranou funkci. Pokud je v pohotovostním režimu, zapíná televizor. Změní vstupní režim Indikátor záznamu Pohotovostní režim pro přímý záznam z televizoru (Direct Recording): oranžová Indikátor napájení Pohotovostní režim: červená Zapnuto: zelená Při používání dálkového ovladače indikuje, že televizor přijal příkaz. Čidlo C.A.T.S. (Contrast Automatic Tracking System) Snímá úroveň jasu kvůli nastavení kvality obrazu při nastavení položky Režim ECO z nabídky Nastavení obrazu na Zapnuto (str. 26)

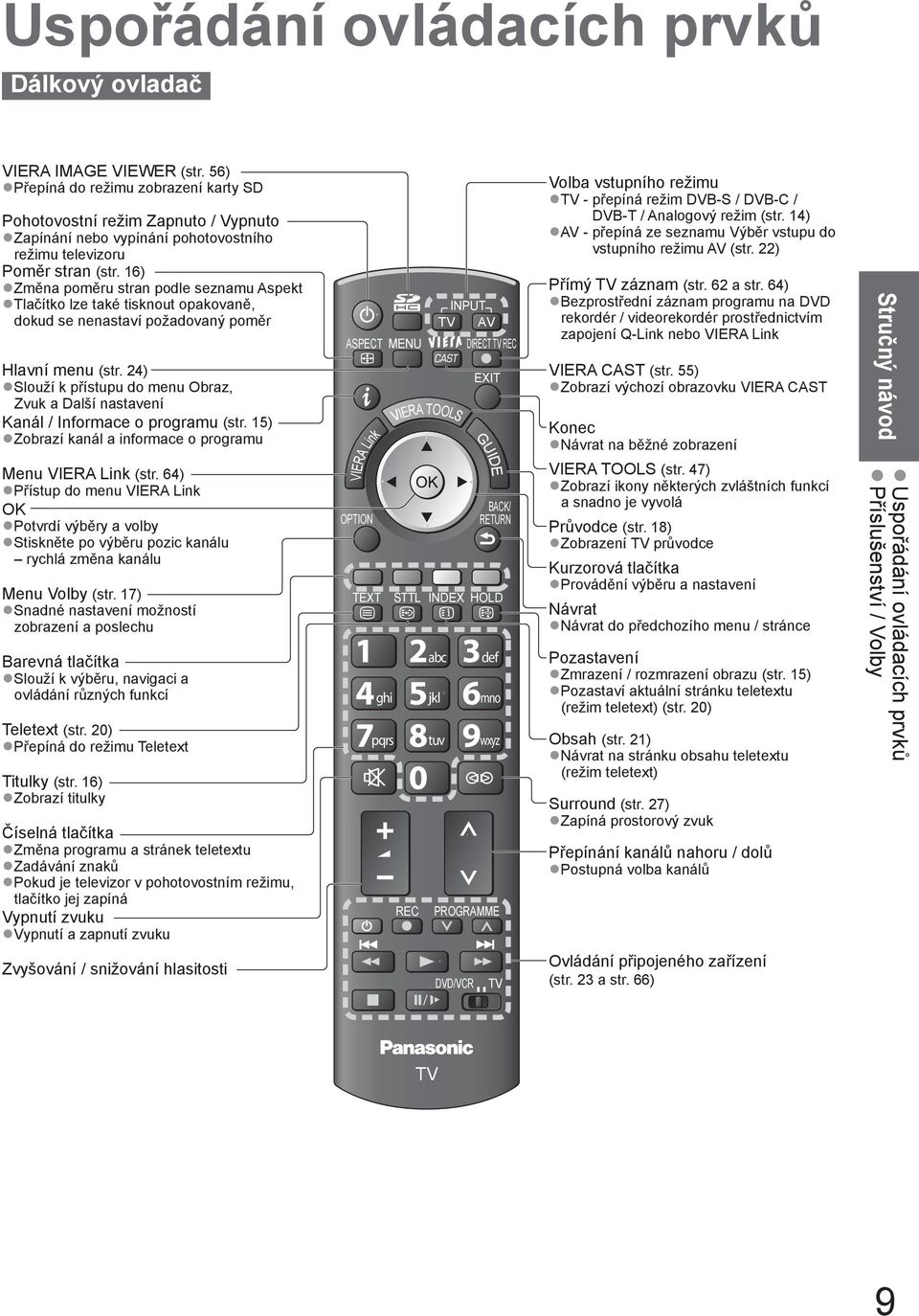

9 Uspořádání ovládacích prvků Dálkový ovladač VIERA IMAGE VIEWER (str. 56) Přepíná do režimu zobrazení karty SD Pohotovostní režim Zapnuto / Vypnuto Zapínání nebo vypínání pohotovostního režimu televizoru Poměr stran (str. 16) Změna poměru stran podle seznamu Aspekt Tlačítko lze také tisknout opakovaně, dokud se nenastaví požadovaný poměr Hlavní menu (str. 24) Slouží k u do menu Obraz, Zvuk a Další nastavení Kanál / Informace o programu (str. 15) Zobrazí kanál a informace o programu Menu VIERA Link (str. 64) do menu VIERA Link OK Potvrdí výběry a volby Stiskněte po výběru pozic kanálu rychlá změna kanálu Menu Volby (str. 17) Snadné nastavení možností zobrazení a poslechu Barevná tlačítka Slouží k výběru, navigaci a ovládání různých funkcí Teletext (str. 20) Přepíná do režimu Teletext Titulky (str. 16) Zobrazí titulky Číselná tlačítka Změna programu a stránek teletextu Zadávání znaků Pokud je televizor v pohotovostním režimu, tlačítko jej zapíná Vypnutí zvuku Vypnutí a zapnutí zvuku ASPECT MENU OPTION VIERA Link TEXT ghi pqrs VIERA TOOLS REC INPUT AV GUIDE BACK/ RETURN STTL INDEX HOLD abc jkl tuv DIRECT REC def mno wxyz PROGRAMME Volba vstupního režimu - přepíná režim DVB-S / DVB-C / DVB-T / Analogový režim (str. 14) AV - přepíná ze seznamu Výběr vstupu do vstupního režimu AV (str. 22) Přímý záznam (str. 62 a str. 64) Bezprostřední záznam programu na DVD rekordér / videorekordér prostřednictvím zapojení Q-Link nebo VIERA Link VIERA CAST (str. 55) Zobrazí výchozí obrazovku VIERA CAST Konec Návrat na běžné zobrazení VIERA TOOLS (str. 47) Zobrazí ikony některých zvláštních funkcí a snadno je vyvolá Průvodce (str. 18) Zobrazení průvodce Kurzorová tlačítka Provádění výběru a nastavení Návrat Návrat do předchozího menu / stránce Pozastavení Zmrazení / rozmrazení obrazu (str. 15) Pozastaví aktuální stránku teletextu (režim teletext) (str. 20) Obsah (str. 21) Návrat na stránku obsahu teletextu (režim teletext) Surround (str. 27) Zapíná prostorový zvuk Přepínání kanálů nahoru / dolů Postupná volba kanálů Stručný návod Uspořádání ovládacích prvků Příslušenství / Volby Zvyšování / snižování hlasitosti DVD/VCR Ovládání připojeného zařízení (str. 23 a str. 66) 9

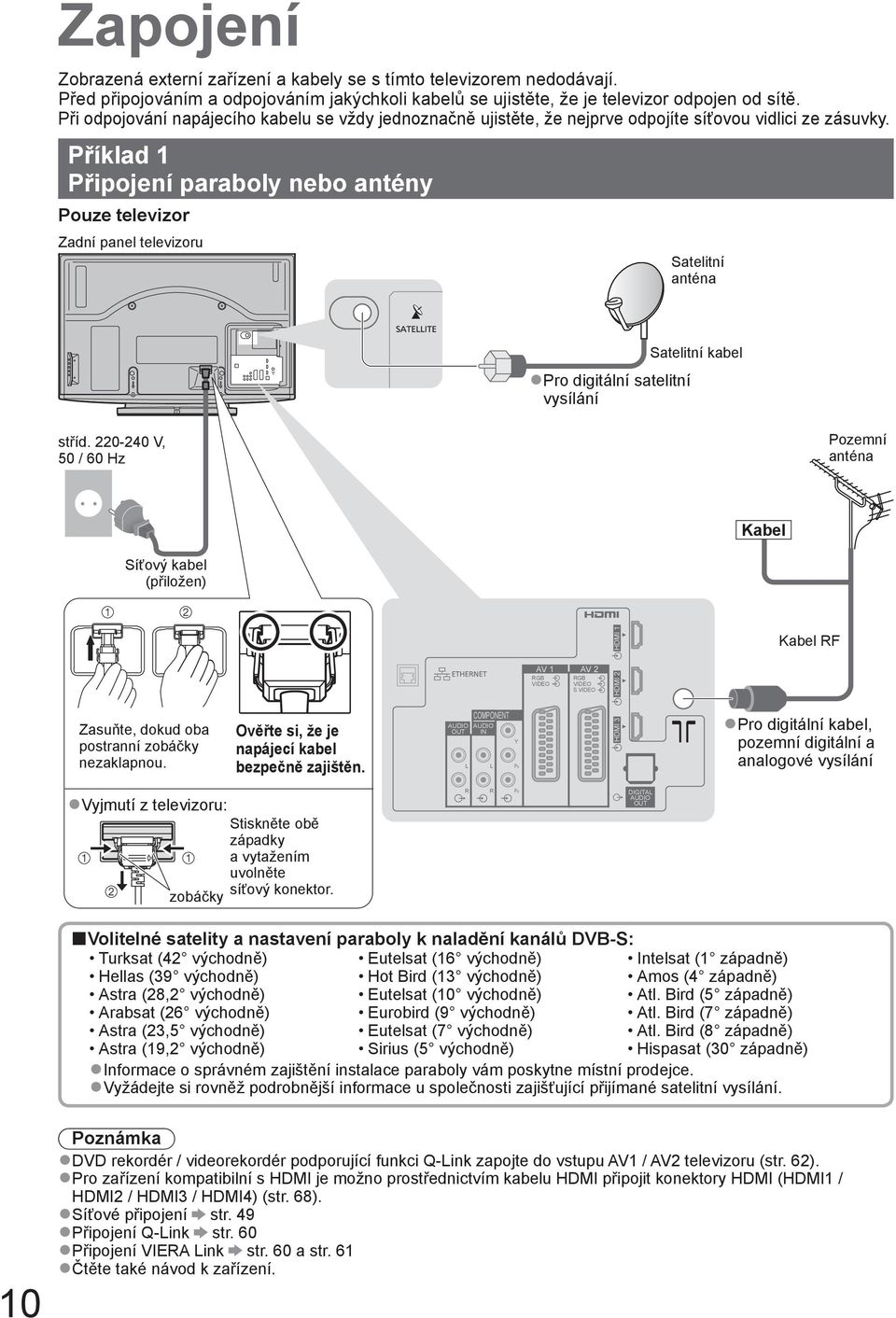

10 Zapojení Zobrazená externí zařízení a kabely se s tímto televizorem nedodávají. Před připojováním a odpojováním jakýchkoli kabelů se ujistěte, že je televizor odpojen od sítě. Při odpojování napájecího kabelu se vždy jednoznačně ujistěte, že nejprve odpojíte síťovou vidlici ze zásuvky. Příklad 1 Připojení paraboly nebo antény Pouze televizor Zadní panel televizoru Satelitní anténa Pro digitální satelitní vysílání Satelitní kabel stříd V, 50 / 60 Hz Pozemní anténa Kabel Síťový kabel (přiložen) Zasuňte, dokud oba postranní zobáčky nezaklapnou. Ověřte si, že je napájecí kabel bezpečně zajištěn. AUDIO OUT L COMPONENT AUDIO IN L Y PB AV 1 RGB VIDEO AV 2 RGB VIDEO S VIDEO HDMI 3 HDMI 2 HDMI 1 Kabel RF Pro digitální kabel, pozemní digitální a analogové vysílání Vyjmutí z televizoru: Stiskněte obě západky a vytažením uvolněte síťový konektor. zobáčky R R PR DIGITAL AUDIO OUT Volitelné satelity a nastavení paraboly k naladění kanálů DVB-S: Turksat (42 východně) Hellas (39 východně) Astra (28,2 východně) Arabsat (26 východně) Astra (23,5 východně) Eutelsat (16 východně) Hot Bird (13 východně) Eutelsat (10 východně) Eurobird (9 východně) Eutelsat (7 východně) Intelsat (1 západně) Amos (4 západně) Atl. Bird (5 západně) Atl. Bird (7 západně) Atl. Bird (8 západně) Astra (19,2 východně) Sirius (5 východně) Hispasat (30 západně) Informace o správném zajištění instalace paraboly vám poskytne místní prodejce. Vyžádejte si rovněž podrobnější informace u společnosti zajišťující přijímané satelitní vysílání. 10 Poznámka DVD rekordér / videorekordér podporující funkci Q-Link zapojte do vstupu AV1 / AV2 televizoru (str. 62). Pro zařízení kompatibilní s HDMI je možno prostřednictvím kabelu HDMI připojit konektory HDMI (HDMI1 / HDMI2 / HDMI3 / HDMI4) (str. 68). Síťové připojení str. 49 Připojení Q-Link str. 60 Připojení VIERA Link str. 60 a str. 61 Čtěte také návod k zařízení.

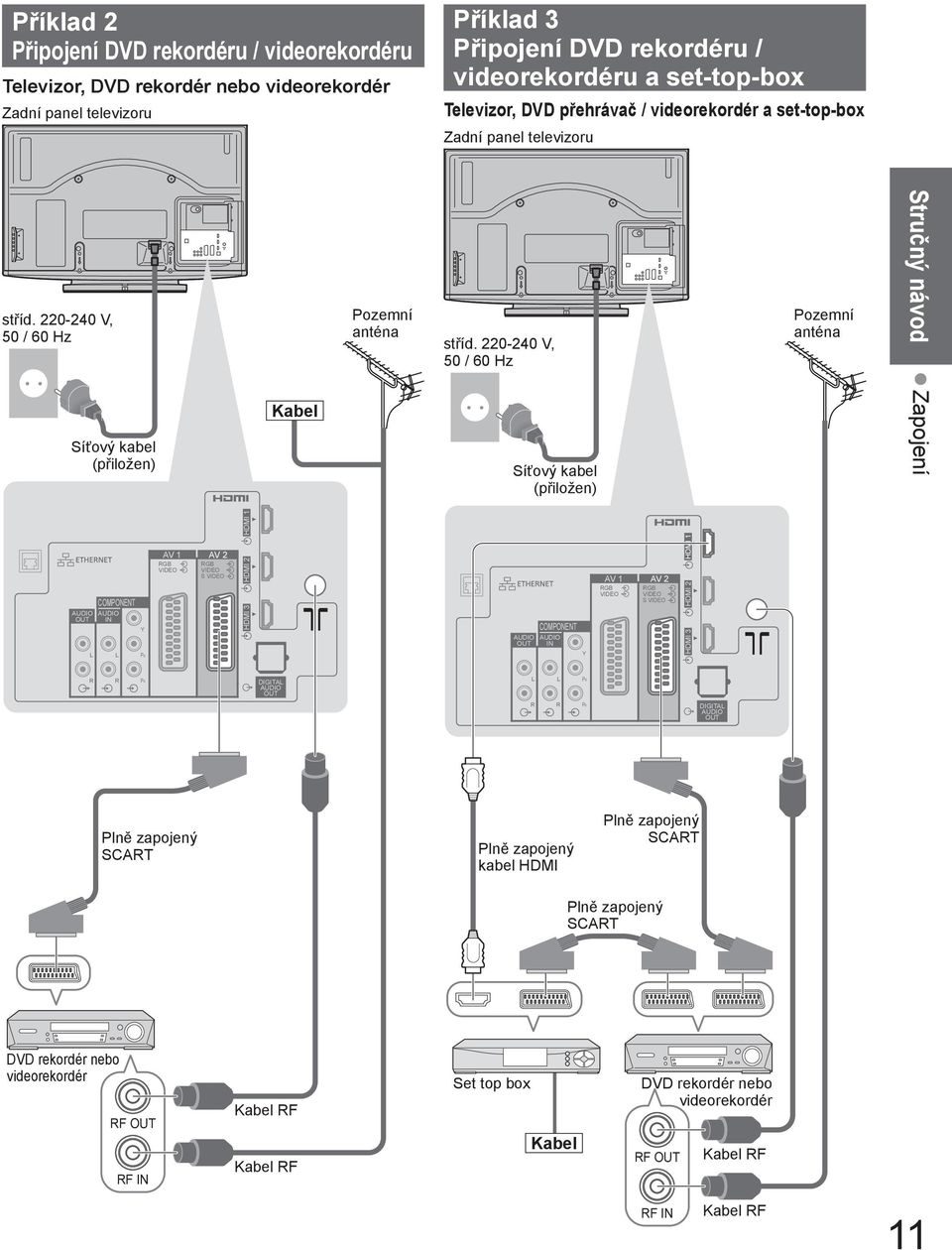

11 Příklad 2 Připojení DVD rekordéru / videorekordéru Televizor, DVD rekordér nebo videorekordér Zadní panel televizoru Příklad 3 Připojení DVD rekordéru / videorekordéru a set-top-box Televizor, DVD přehrávač / videorekordér a set-top-box Zadní panel televizoru stříd V, 50 / 60 Hz Pozemní anténa stříd V, 50 / 60 Hz Pozemní anténa Stručný návod Síťový kabel (přiložen) Kabel Síťový kabel (přiložen) Zapojení AUDIO OUT L COMPONENT AUDIO IN L Y PB AV 1 RGB VIDEO AV 2 RGB VIDEO S VIDEO HDMI 3 HDMI 2 HDMI 1 COMPONENT AUDIO AUDIO OUT IN Y AV 1 RGB VIDEO AV 2 RGB VIDEO S VIDEO HDMI 3 HDMI 2 HDMI 1 R R PR DIGITAL AUDIO OUT L L PB R R PR DIGITAL AUDIO OUT Plně zapojený SCART Plně zapojený kabel HDMI Plně zapojený SCART Plně zapojený SCART DVD rekordér nebo videorekordér RF OUT RF IN Kabel RF Kabel RF Set top box Kabel DVD rekordér nebo videorekordér RF OUT Kabel RF RF IN Kabel RF 11

12 Automatické ladění Automatické vyhledání a uložení televizních kanálů Tyto kroky nejsou třeba, pokud bylo nastavení provedeno vaším místním prodejcem. Před zahájením Automatického ladění dokončete zapojení (str. 10 a str. 11) a nastavení připojeného zařízení (v případě potřeby). Podrobnosti týkající se nastavení připojeného zařízení naleznete v návodu k zařízení. 1 Televizor zapojte do zásuvky a zapněte (Zobrazení potrvá několik málo sekund) ASPECT MENU INPUT AV N DIRECT REC 2 Vyberte jazyk Menüsprache Deutsch English Français Italiano Español Português Nederlands Dansk Svenska Norsk Suomi Türkçe Еλληνικά Polski čeština Magyar Slovenčina Български Românǎ Srpski Hrvatski Slovenščina Latviešu eesti keel Lietuvių nastavit OPTION TEXT VIERA TOOLS GUIDE BACK/ RETURN STTL INDEX HOLD 3 Vyberte stát Země Německo Rakousko Francie Itálie Španělsko Portugalsko Švýcarsko Malta Andora Dánsko Švédsko Norsko Finsko Lucembursko Belgie Nizozemí Turecko Řecko Polsko Česko Maďarsko Slovensko Slovinština estonština litevština Východní Evropa nastavit Zahájení automatického ladění Automatické ladění začne vyhledávat kanály a uloží je. Pořadí seřazených kanálů závisí na televizním signálu, vysílacím systému a příjmových podmínkách. REC PROGRAMME DVD/VCR 4 Přenos ladících dat Čekejte, prosím! 0% 100% Dálkové ovládání je neaktivní Vyberte Domácnost Prosím vyberte uživatelské prostředí. Domácnost Obchod Pokud je prostřednictvím Q-Link, VIERA Link nebo podobné technologie (str. 62) připojen kompatibilní rekordér, nastavení kanálu, jazyka, země / regionu se automaticky přenese do rekordéru. Pokud přenos selže, lze jej prostřednictvím položky menu uskutečnit později. Načítání (str. 28) nastavit 12 Automatické ladění je nyní dokončeno a váš televizor připraven ke sledování. Kontrola seznamu kanálů jedním pohledem Používání průvodce (str. 18 a str. 19) Úprava kanálů Ladění a úpravy kanálů (str )

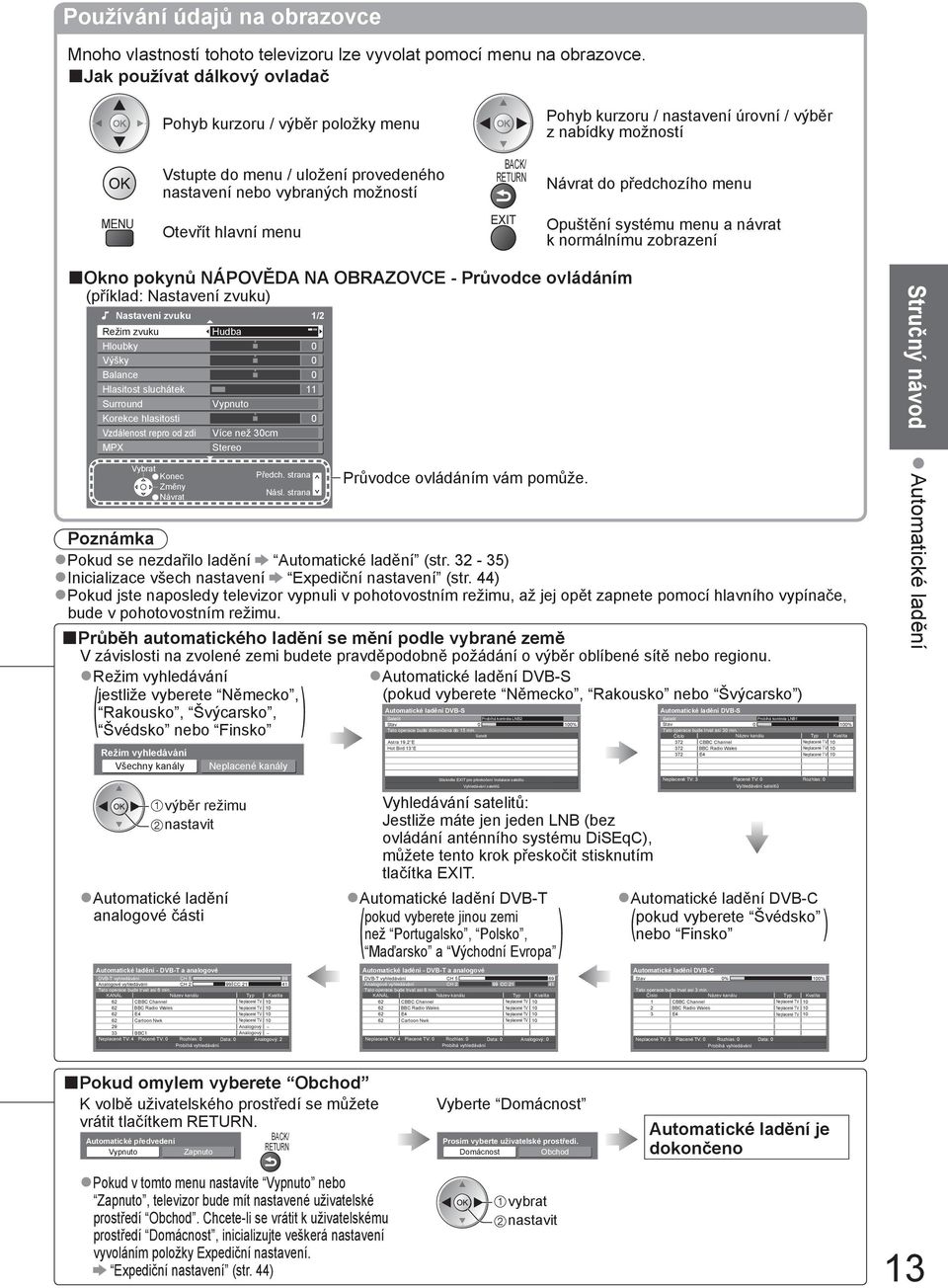

13 Používání údajů na obrazovce Mnoho vlastností tohoto televizoru lze vyvolat pomocí menu na obrazovce. Jak používat dálkový ovladač Pohyb kurzoru / výběr položky menu Pohyb kurzoru / nastavení úrovní / výběr z nabídky možností Vstupte do menu / uložení provedeného nastavení nebo vybraných možností BACK/ RETURN Návrat do předchozího menu MENU Otevřít hlavní menu Opuštění systému menu a návrat k normálnímu zobrazení Okno pokynů NÁPOVĚDA NA OBRAZOVCE - Průvodce ovládáním (příklad: Nastavení zvuku) Nastavení zvuku 1/2 Režim zvuku Hudba Hloubky Výšky Balance Hlasitost sluchátek Surround Vypnuto Korekce hlasitosti 0 Vzdálenost repro od zdi Více než 30cm MPX Stereo Vybrat Konec Změny Návrat Předch. strana Násl. strana Průvodce ovládáním vám pomůže. Poznámka Pokud se nezdařilo ladění Automatické ladění (str ) Inicializace všech nastavení Expediční nastavení (str. 44) Pokud jste naposledy televizor vypnuli v pohotovostním režimu, až jej opět zapnete pomocí hlavního vypínače, bude v pohotovostním režimu. Průběh automatického ladění se mění podle vybrané země V závislosti na zvolené zemi budete pravděpodobně požádání o výběr oblíbené sítě nebo regionu. Režim ( vyhledávání Automatické ladění DVB-S jestliže vyberete Německo, (pokud vyberete Německo, Rakousko nebo Švýcarsko ) Rakousko, Švýcarsko, ) Automatické ladění DVB-S Automatické ladění DVB-S Satelit 21 Probíhá kontrola LNB2 68 Satelit Probíhá kontrola LNB1 Stav 0 100% 68 Stav Tato operace bude dokončena do 15 min. Tato operace bude trvat asi 30 min. Švédsko nebo Finsko Satelit Číslo Název kanálu Typ Kvalita Režim vyhledávání Všechny kanály výběr režimu nastavit Automatické ladění analogové části Neplacené kanály Automatické ladění - DVB-T a analogové DVB-T vyhledávání CH Analogové vyhledávání CH 2 99 CC 21 Tato operace bude trvat asi 6 min. KANÁL Název kanálu Typ Kvalita 62 Neplacené 10 CBBC Channel Neplacené 62 BBC Radio Wales 10 Neplacené 62 E4 10 Neplacené 62 Cartoon Nwk 10 Analogový 29 - Analogový 33 BBC1 - Neplacené : 4 Placené : 0 Analogový: Rozhlas: 0 Data: 0 2 Probíhá vyhledávání Astra 19.2 E Hot Bird 13 E Stiskněte pro přeskočení Instalace satelitu Vyhledávání satelitů Vyhledávání satelitů: Jestliže máte jen jeden LNB (bez ovládání anténního systému DiSEqC), můžete tento krok přeskočit stisknutím tlačítka. Automatické ( ladění DVB-T pokud vyberete jinou zemi než Portugalsko, Polsko, ) Maďarsko a Východní Evropa Automatické ladění - DVB-T a analogové DVB-T vyhledávání CH Analogové vyhledávání CH 2 CC Tato operace bude trvat asi 6 min. KANÁL Název kanálu Typ Kvalita 62 Neplacené 10 CBBC Channel Neplacené 62 BBC Radio Wales 10 Neplacené 62 E4 10 Neplacené 62 Cartoon Nwk 10 Neplacené : 4 Placené : 0 Rozhlas: 0 Data: 0 Probíhá vyhledávání Analogový: Stav 0 100% CBBC Channel Neplacené BBC Radio Wales Neplacené E4 Neplacené 10 Neplacené : 3 Placené : 0 Vyhledávání satelitů Rozhlas: 0 Automatické ladění DVB-C ( pokud vyberete Švédsko nebo Finsko ) Automatické ladění DVB-C Analogue Stav Scan 0% % 68 Tato operace bude trvat asi 3 min. Číslo Název kanálu Typ Kvalita 1 Neplacené 10 CBBC Channel Neplacené 2 BBC Radio Wales 10 Neplacené 3 E4 10 Neplacené : 3 Placené : 0 Rozhlas: 0 Data: 0 Probíhá vyhledávání Stručný návod Automatické ladění Pokud omylem vyberete Obchod K volbě uživatelského prostředí se můžete vrátit tlačítkem RETURN. Automatické předvedení Vypnuto Zapnuto BACK/ RETURN Vyberte Domácnost Prosím vyberte uživatelské prostředí. Domácnost Obchod Automatické ladění je dokončeno Pokud v tomto menu nastavíte Vypnuto nebo Zapnuto, televizor bude mít nastavené uživatelské prostředí Obchod. Chcete-li se vrátit k uživatelskému prostředí Domácnost, inicializujte veškerá nastavení vyvoláním položky Expediční nastavení. Expediční nastavení (str. 44) nastavit 13

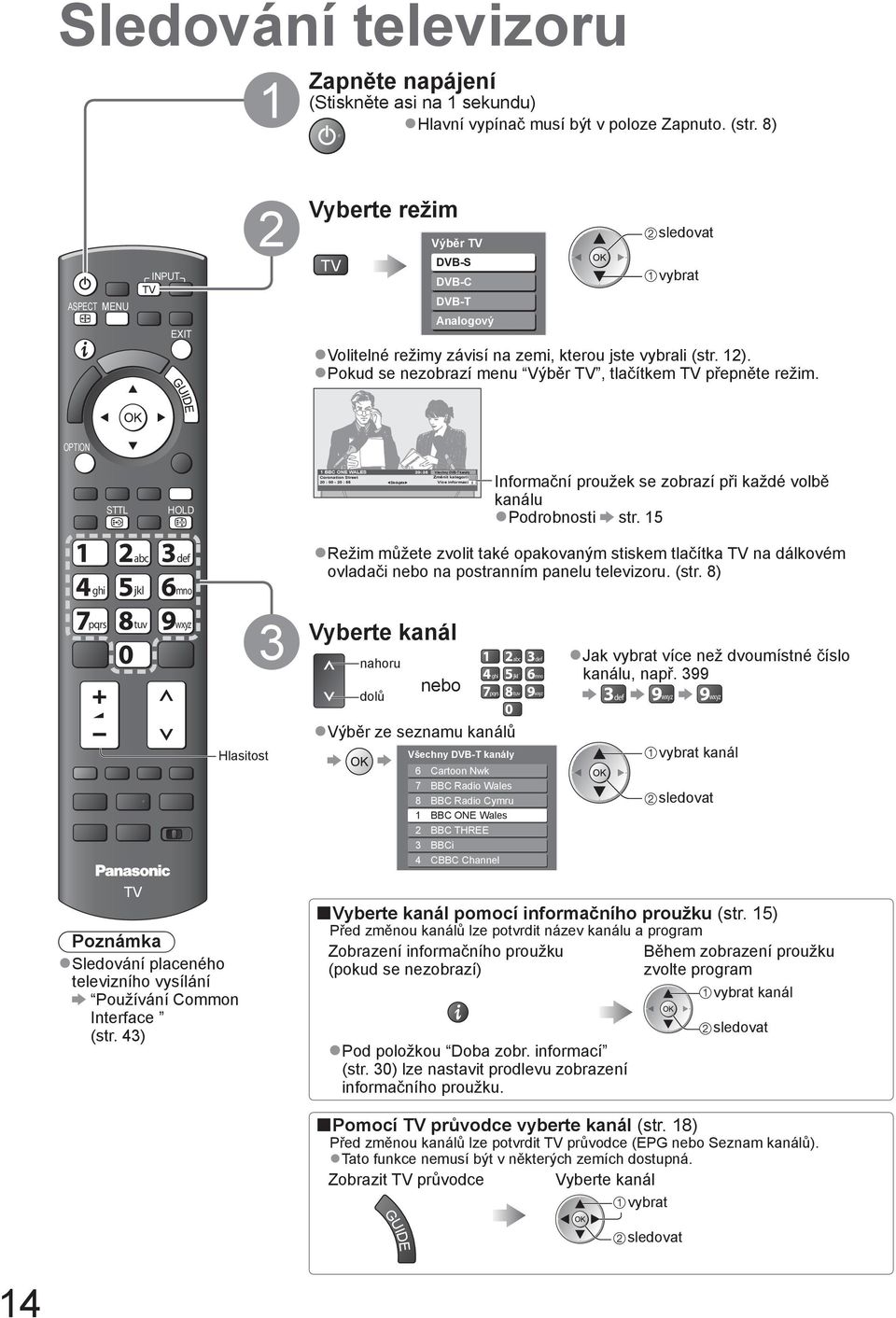

14 Sledování televizoru 1 Zapněte napájení (Stiskněte asi na 1 sekundu) Hlavní vypínač musí být v poloze Zapnuto. (str. 8) INPUT ASPECT MENU N VIERA TOOLS 2 Vyberte režim Výběr DVB-S DVB-C DVB-T Analogový sledovat Volitelné režimy závisí na zemi, kterou jste vybrali (str. 12). Pokud se nezobrazí menu Výběr, tlačítkem přepněte režim. OPTION BACK/ RETURN TEXT STTL INDEX HOLD 1 BBC ONE WALES 20:35 Všechny DVB-T kanály Coronation Street 20 : : 55 Sledujete Změnit kategorii Více informací Informační proužek se zobrazí při každé volbě kanálu Podrobnosti str. 15 ghi abc jkl def mno Režim můžete zvolit také opakovaným stiskem tlačítka na dálkovém ovladači nebo na postranním panelu televizoru. (str. 8) pqrs tuv wxyz 3 Vyberte kanál nahoru dolů nebo ghi pqrs abc jkl tuv def mno wxyz Jak více než dvoumístné číslo kanálu, např. 399 def wxyz wxyz REC PROGRAMME DVD/VCR Hlasitost Výběr ze seznamu kanálů Všechny DVB-T kanály Cartoon Nwk BBC Radio Wales BBC Radio Cymru BBC ONE Wales BBC THREE BBCi CBBC Channel kanál sledovat Poznámka Sledování placeného televizního vysílání Používání Common Interface (str. 43) Vyberte kanál pomocí informačního proužku (str. 15) Před změnou kanálů lze potvrdit název kanálu a program Zobrazení informačního proužku (pokud se nezobrazí) Pod položkou Doba zobr. informací (str. 30) lze nastavit prodlevu zobrazení informačního proužku. Během zobrazení proužku zvolte program kanál sledovat Pomocí průvodce vyberte kanál (str. 18) Před změnou kanálů lze potvrdit průvodce (EPG nebo Seznam kanálů). Tato funkce nemusí být v některých zemích dostupná. Zobrazit průvodce Vyberte kanál GUIDE sledovat 14

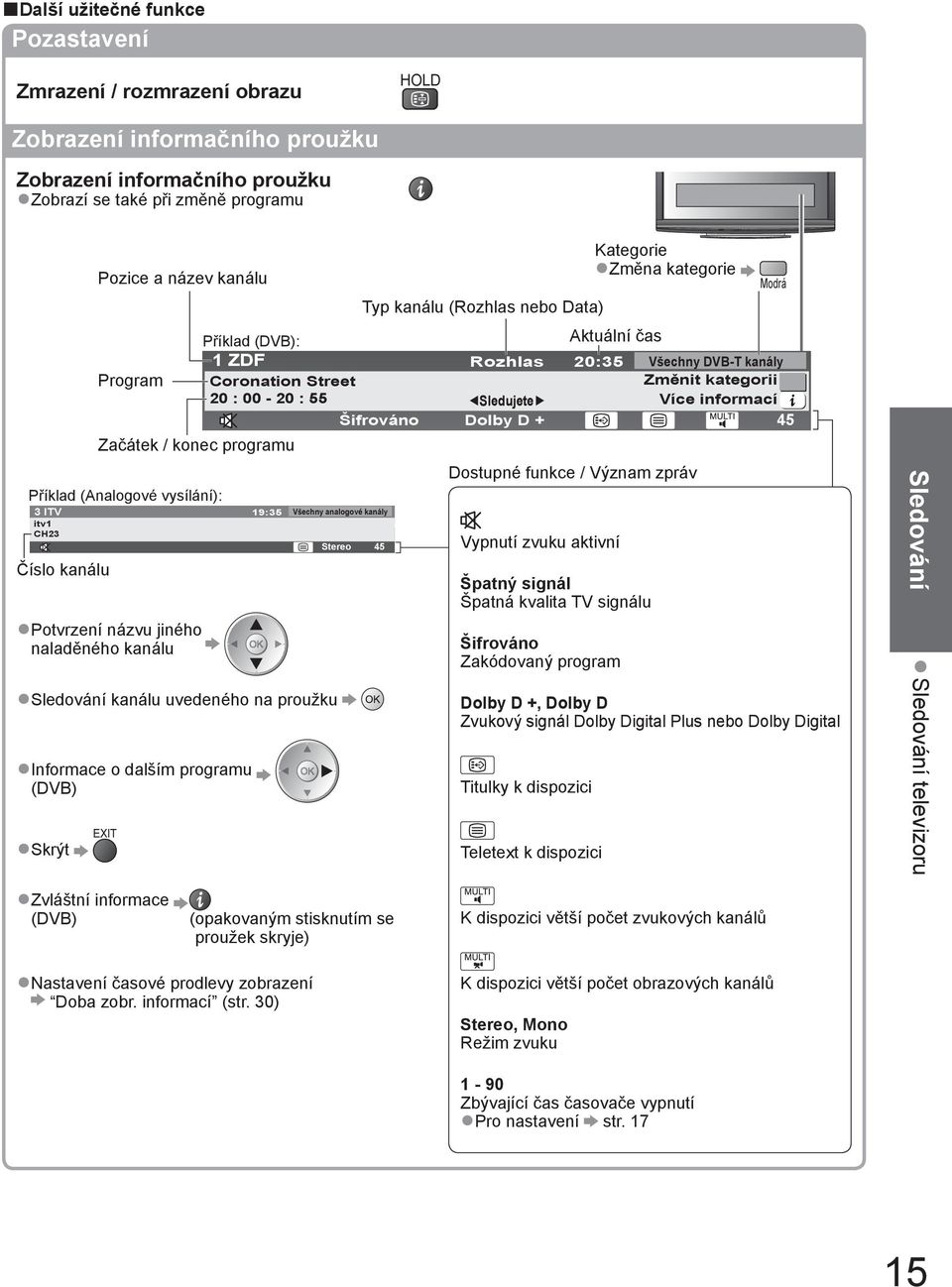

15 Další užitečné funkce Pozastavení Zmrazení / rozmrazení obrazu HOLD Zobrazení informačního proužku Zobrazení informačního proužku Zobrazí se také při změně programu Pozice a název kanálu Program Začátek / konec programu Příklad (Analogové vysílání): Typ kanálu (Rozhlas nebo Data) Příklad (DVB): 1 ZDF Rozhlas 20:35 Coronation Street 20 : : 55 Sledujete Šifrováno Dolby D + 3 I Radio 19:35 Všechny analogové kanály itv1 CH23 For info press Encrypted AD Subtitles Stereo 45 Číslo kanálu Potvrzení názvu jiného naladěného kanálu Sledování kanálu uvedeného na proužku Informace o dalším programu (DVB) Skrýt Zvláštní informace (DVB) ( opakovaným stisknutím se proužek skryje) Kategorie Změna kategorie Modrá Aktuální čas Dostupné funkce / Význam zpráv Vypnutí zvuku aktivní Špatný signál Špatná kvalita signálu Šifrováno Zakódovaný program Všechny DVB-T kanály Změnit kategorii Více informací 45 Dolby D +, Dolby D Zvukový signál Dolby Digital Plus nebo Dolby Digital Titulky k dispozici Teletext k dispozici K dispozici větší počet zvukových kanálů Sledování Sledování televizoru Nastavení časové prodlevy zobrazení Doba zobr. informací (str. 30) K dispozici větší počet obrazových kanálů Stereo, Mono Režim zvuku 1-90 Zbývající čas časovače vypnutí Pro nastavení str

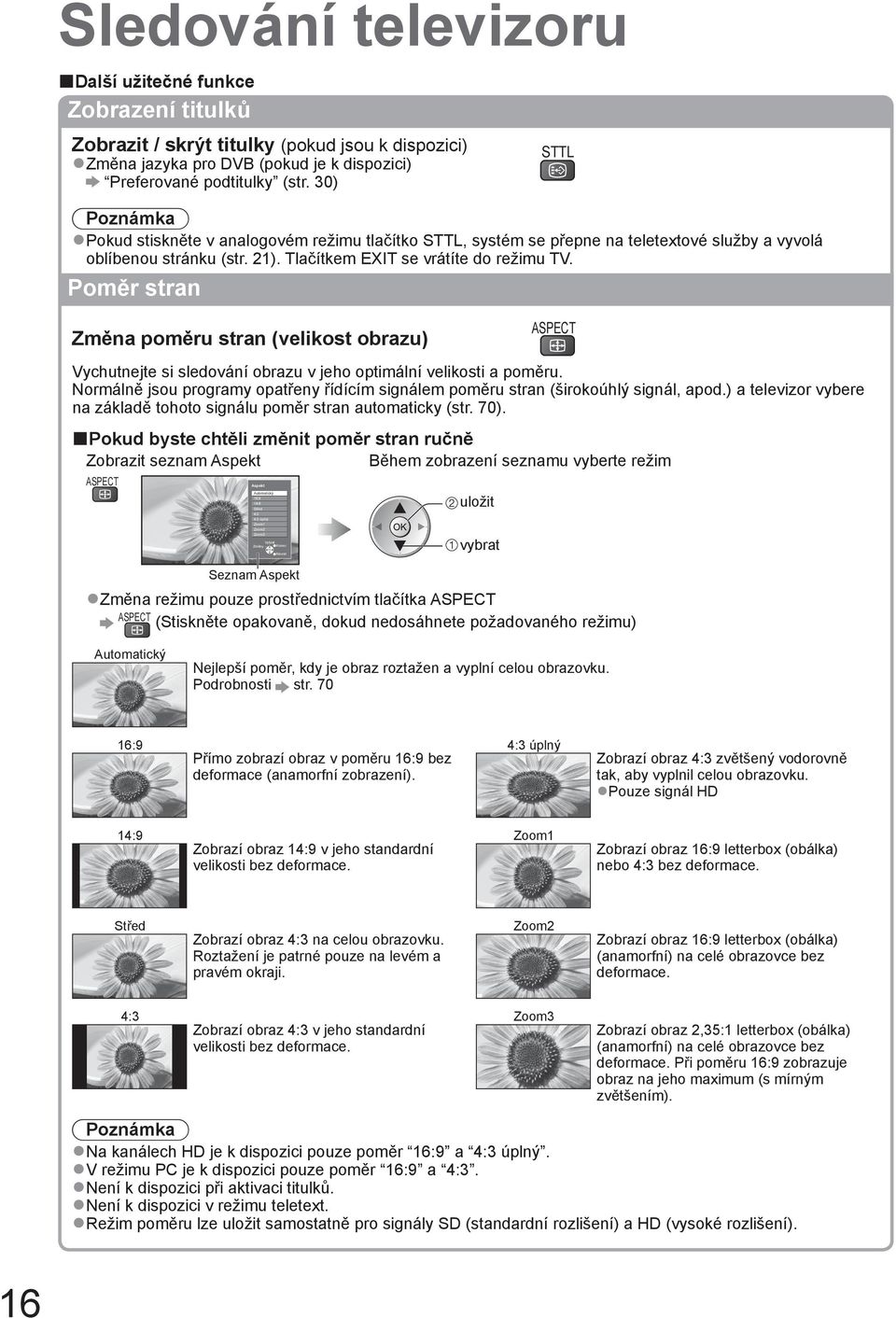

16 Sledování televizoru Další užitečné funkce Zobrazení titulků Zobrazit / skrýt titulky (pokud jsou k dispozici) Změna jazyka pro DVB (pokud je k dispozici) Preferované podtitulky (str. 30) STTL Poznámka Pokud stiskněte v analogovém režimu tlačítko STTL, systém se přepne na teletextové služby a vyvolá oblíbenou stránku (str. 21). Tlačítkem se vrátíte do režimu. Poměr stran Změna poměru stran (velikost obrazu) ASPECT Vychutnejte si sledování obrazu v jeho optimální velikosti a poměru. Normálně jsou programy opatřeny řídícím signálem poměru stran (širokoúhlý signál, apod.) a televizor vybere na základě tohoto signálu poměr stran automaticky (str. 70). Pokud byste chtěli změnit poměr stran ručně Zobrazit seznam Aspekt Během zobrazení seznamu vyberte režim ASPECT Aspekt Automatický 16:9 14:9 Střed 4:3 4:3 úplný Zoom1 Zoom2 Zoom3 Změny Vybrat Konec Návrat Seznam Aspekt uložit Změna režimu pouze prostřednictvím tlačítka ASPECT ASPECT (Stiskněte opakovaně, dokud nedosáhnete požadovaného režimu) Automatický Nejlepší poměr, kdy je obraz roztažen a vyplní celou obrazovku. Podrobnosti str :9 4:3 úplný Přímo zobrazí obraz v poměru 16:9 bez deformace (anamorfní zobrazení). Zobrazí obraz 4:3 zvětšený vodorovně tak, aby vyplnil celou obrazovku. Pouze signál HD 14:9 Zoom1 Zobrazí obraz 14:9 v jeho standardní velikosti bez deformace. Zobrazí obraz 16:9 letterbox (obálka) nebo 4:3 bez deformace. Střed Zobrazí obraz 4:3 na celou obrazovku. Roztažení je patrné pouze na levém a pravém okraji. Zoom2 Zobrazí obraz 16:9 letterbox (obálka) (anamorfní) na celé obrazovce bez deformace. 4:3 Zoom3 Zobrazí obraz 4:3 v jeho standardní velikosti bez deformace. Zobrazí obraz 2,35:1 letterbox (obálka) (anamorfní) na celé obrazovce bez deformace. Při poměru 16:9 zobrazuje obraz na jeho maximum (s mírným zvětšením). Poznámka Na kanálech HD je k dispozici pouze poměr 16:9 a 4:3 úplný. V režimu PC je k dispozici pouze poměr 16:9 a 4:3. Není k dispozici při aktivaci titulků. Není k dispozici v režimu teletext. Režim poměru lze uložit samostatně pro signály SD (standardní rozlišení) a HD (vysoké rozlišení). 16

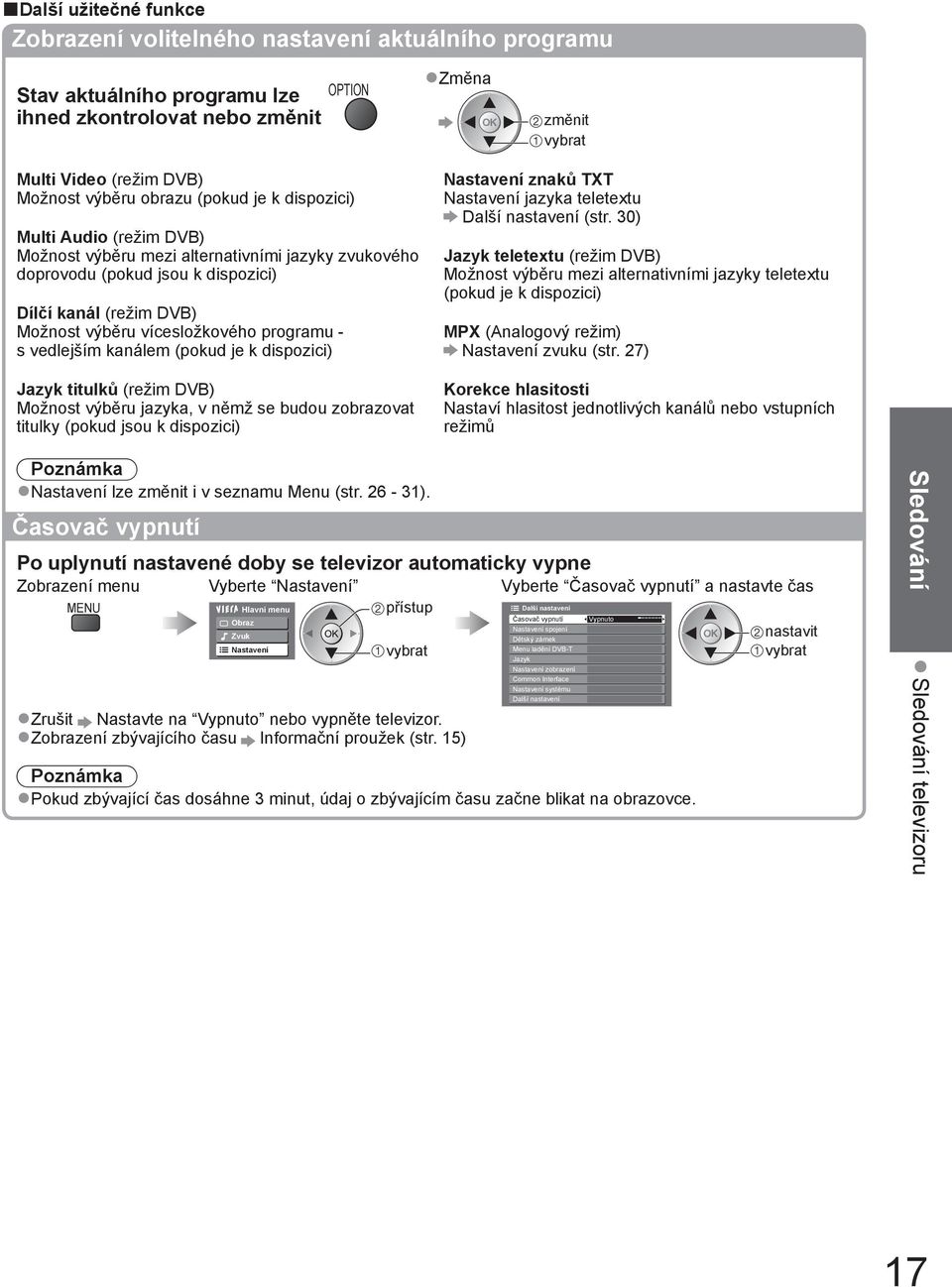

17 Další užitečné funkce Zobrazení volitelného nastavení aktuálního programu Stav aktuálního programu lze OPTION ihned zkontrolovat nebo změnit Změna změnit Multi Video (režim DVB) Možnost výběru obrazu (pokud je k dispozici) Multi Audio (režim DVB) Možnost výběru mezi alternativními jazyky zvukového doprovodu (pokud jsou k dispozici) Dílčí kanál (režim DVB) Možnost výběru vícesložkového programu - s vedlejším kanálem (pokud je k dispozici) Jazyk titulků (režim DVB) Možnost výběru jazyka, v němž se budou zobrazovat titulky (pokud jsou k dispozici) Nastavení znaků TXT Nastavení jazyka teletextu Další nastavení (str. 30) Jazyk teletextu (režim DVB) Možnost výběru mezi alternativními jazyky teletextu (pokud je k dispozici) MPX (Analogový režim) Nastavení zvuku (str. 27) Korekce hlasitosti Nastaví hlasitost jednotlivých kanálů nebo vstupních režimů Poznámka Nastavení lze změnit i v seznamu Menu (str ). Časovač vypnutí Po uplynutí nastavené doby se televizor automaticky vypne Zobrazení menu Vyberte Nastavení Vyberte Časovač vypnutí a nastavte čas MENU Hlavní menu Obraz Zvuk Nastavení Zrušit Nastavte na Vypnuto nebo vypněte televizor. Zobrazení zbývajícího času Informační proužek (str. 15) Další nastavení Časovač vypnutí Vypnuto Nastavení spojení Dětský zámek Menu ladění DVB-T Jazyk Nastavení zobrazení Common Interface Nastavení systému Další nastavení Poznámka Pokud zbývající čas dosáhne 3 minut, údaj o zbývajícím času začne blikat na obrazovce. nastavit Sledování Sledování televizoru 17

18 Používání průvodce průvodce elektronický programový průvodce (EPG) přináší na obrazovce seznam momentálně vysílaných programů a budoucí vysílání v příštích sedmi dnech (závisí na provozovatelích vysílání). Tato funkce se liší podle země, kterou jste zvolili (str. 12). DVB-T a analogové kanály se zobrazují na stejné stránce průvodce. Analogové kanály budou vypsány za kanály DVB-T, ale nebudou uvedeny žádné programy. D znamená kanál DVB-T a A znamená analogový kanál. Jestliže je televizor poprvé zapnutý nebo je déle než týden vypnutý, úplné zobrazení průvodce potrvá jistou dobu. ASPECT MENU OPTION INPUT AV N DIRECT REC BACK/ RETURN 1 2 Vyberte režim str. 14 Zobrazení průvodce GUIDE Čas průvodce Příklad: Aktuální datum a čas Datum průvodce Program Změna uspořádání (Na šířku / Na výšku) při uspořádání Na šířku se zobrazí mnoho kanálůpři při uspořádání Na výšku se najednou zobrazí jeden kanál Příklad: GUIDE TEXT STTL INDEX HOLD průvodce: Na šířku St 24/10/2007 St 24. Všechny typy Všechny kanály 10:46 1 BBC ONE 20:00-20:30 DIY SOS : We open in the Battersbys Čas: 19:30 20:00 20:30 21:00 D 1 BBC ONE Eastender DIY SOS The Bill Red Cap D 7 BBC THREE Hot Wars Holiday Program D 14 E4 Emmerdal. Coronation Street The Bill D 70 BBC FOUR 10 O clock News BBC Pepsi Char. Good bye D 72 BBC 2W Panorama Spring watch Coast D 105 BBCi I m A Celebrity Pop Idol News D 719 BBC Radi Rugby 15 To 1 The Bill Vybrat kanál Konec Informace Předch. strana Zvolit program GUIDE Změnit režim zobraz. Návrat OPTION Zvolit odkaz Násl. strana - 24 Hodin + 24 Hodin Typ programu Kategorie Reklama Na šířku (zobrazení podle kanálů) Pozice a název kanálu Na předchozí den (režim DVB) St 24/10/ :46 Zvolit program Konec Vybrat kanál Návrat Na další den (režim DVB) průvodce: Na výšku St 24. Všechny typy Všechny kanály D 1 BBC ONE D 7 BBC THREE D 14 E4 D 70 BBC FOUR 19:30~20:00 Eastender 20:00~20:30 DIY SOS 20:30~21:00 The Bill 21:00~22:00 Red Cap 22:30~23:00 Live junction 23:00~23:30 POP :00~00:00 Rugby Informace Předch. strana GUIDE Změnit režim zobraz. OPTION Zvolit odkaz Násl. strana + 24 Hodin Typ programu Kategorie Na výšku (zobrazení podle času) REC PROGRAMME Červená Zelená DVD/VCR Návrat k televizoru Sledování programu Vyberte program nebo kanál sledovat Zobrazení seznamu kanálů vybraného typu (režim DVB) Žlutá Typ programu Všechny typy Všechny typy Filmy Zprávy. Zobrazení podrobností o programu (režim DVB) Vyberte program (Seznam typů) typ zobrazit Dalším stisknutím tlačítka se vrátíte na průvodce. 18 Zobrazení seznamu kanálů vybrané kategorie Modrá Kategorie Categor y Všechny All Service kanály s Všechny kanály Všechny DVB-T kanály Všechny analogové kanály Neplacené kanály Placené kanály Rozhlas Oblíbené1 Oblíbené2 Oblíbené3 Oblíbené4 (Seznam kategorií) V seznamu jsou uvedeny pouze analogové kanály kategorii zobrazit Seznam oblíbených kanálů str. 37

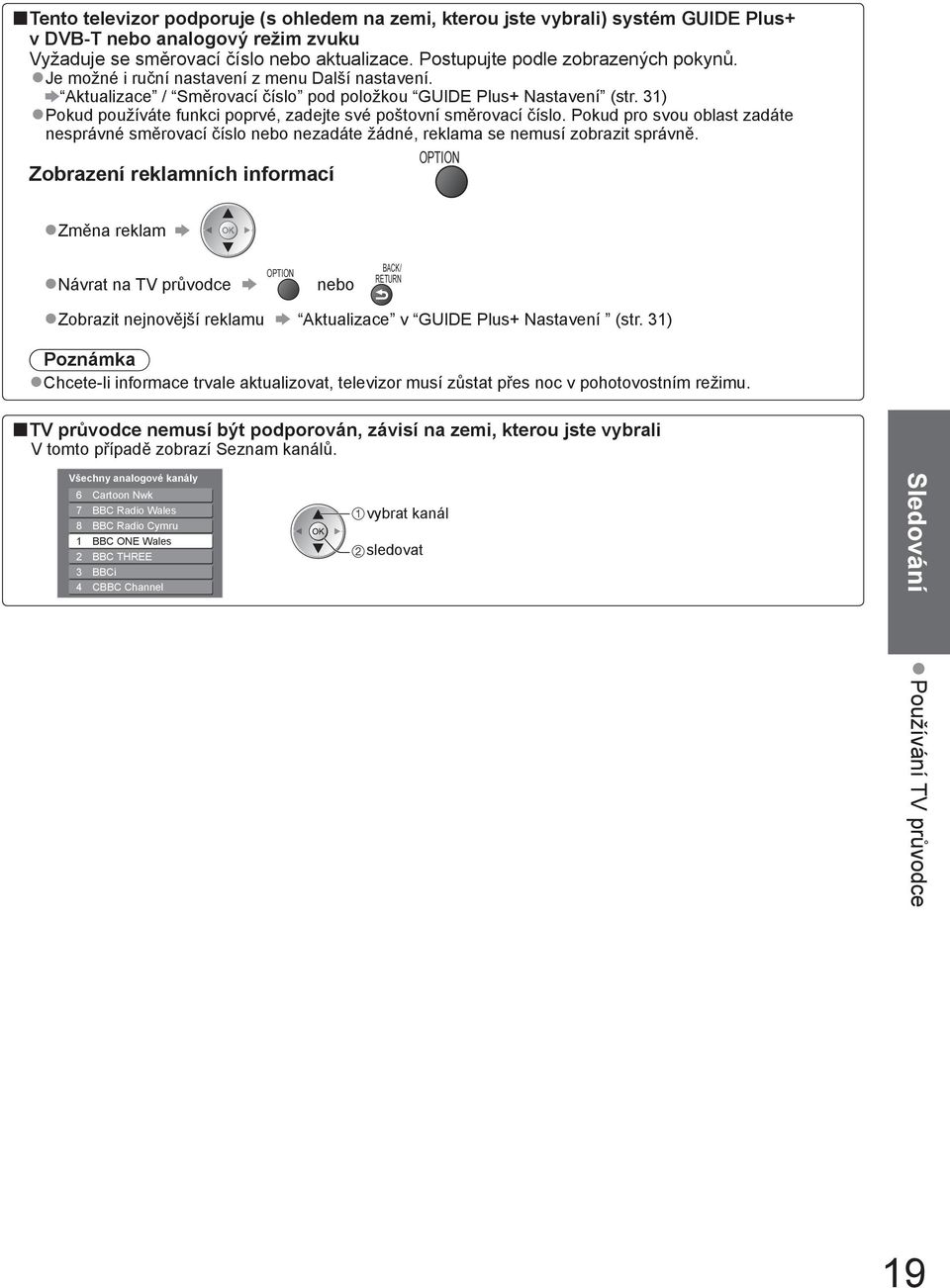

19 Tento televizor podporuje (s ohledem na zemi, kterou jste vybrali) systém GUIDE Plus+ v DVB-T nebo analogový režim zvuku Vyžaduje se směrovací číslo nebo aktualizace. Postupujte podle zobrazených pokynů. Je možné i ruční nastavení z menu Další nastavení. Aktualizace / Směrovací číslo pod položkou GUIDE Plus+ Nastavení (str. 31) Pokud používáte funkci poprvé, zadejte své poštovní směrovací číslo. Pokud pro svou oblast zadáte nesprávné směrovací číslo nebo nezadáte žádné, reklama se nemusí zobrazit správně. OPTION Zobrazení reklamních informací Změna reklam Návrat na průvodce OPTION nebo BACK/ RETURN Zobrazit nejnovější reklamu Aktualizace v GUIDE Plus+ Nastavení (str. 31) Poznámka Chcete-li informace trvale aktualizovat, televizor musí zůstat přes noc v pohotovostním režimu. průvodce nemusí být podporován, závisí na zemi, kterou jste vybrali V tomto případě zobrazí Seznam kanálů. Všechny analogové kanály Cartoon Nwk BBC Radio Wales BBC Radio Cymru BBC ONE Wales BBC THREE BBCi CBBC Channel kanál sledovat Sledování Používání průvodce 19

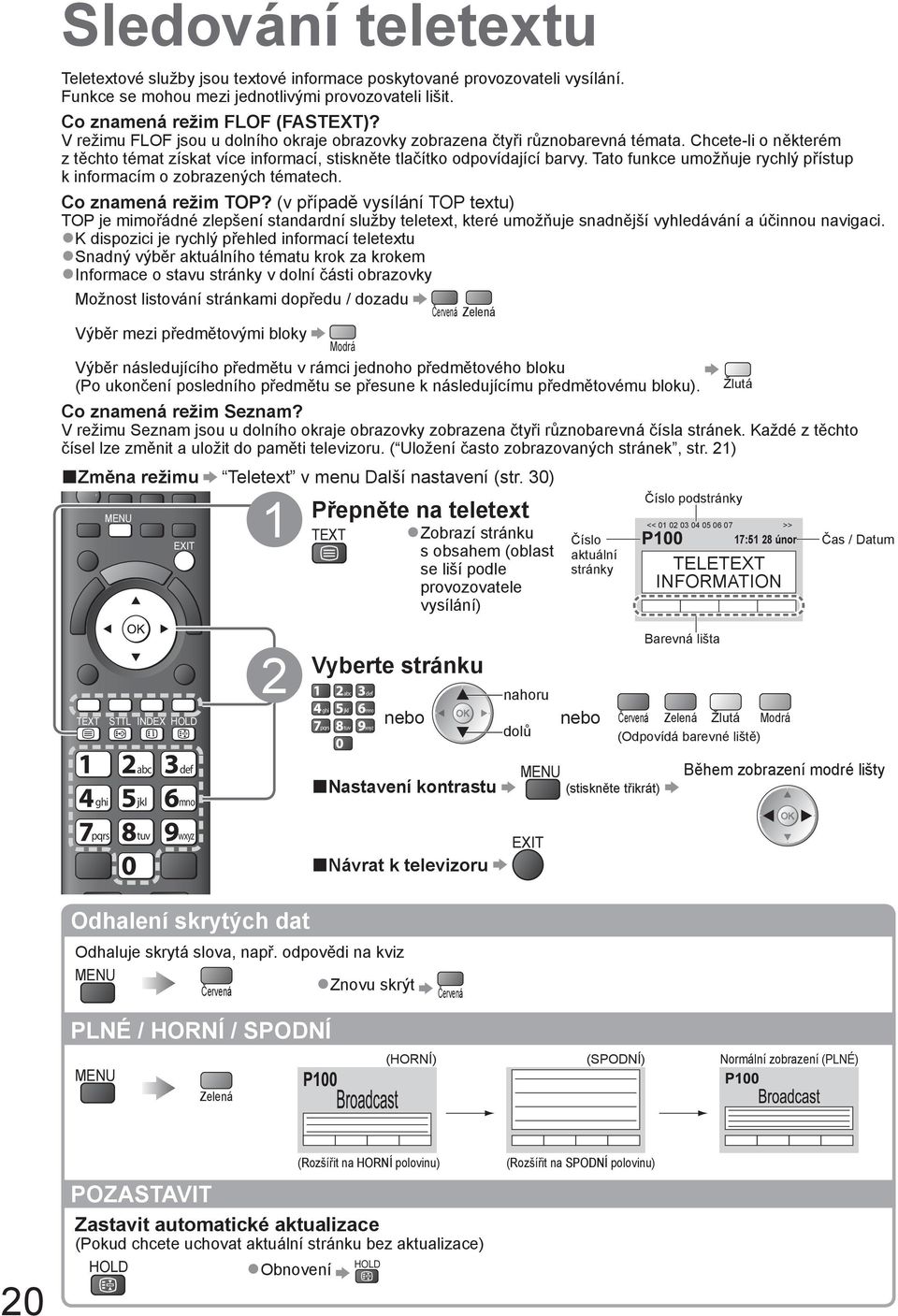

20 Sledování teletextu Teletextové služby jsou textové informace poskytované provozovateli vysílání. Funkce se mohou mezi jednotlivými provozovateli lišit. Co znamená režim FLOF (FASTEXT)? V režimu FLOF jsou u dolního okraje obrazovky zobrazena čtyři různobarevná témata. Chcete-li o některém z těchto témat získat více informací, stiskněte tlačítko odpovídající barvy. Tato funkce umožňuje rychlý k informacím o zobrazených tématech. Co znamená režim TOP? (v případě vysílání TOP textu) TOP je mimořádné zlepšení standardní služby teletext, které umožňuje snadnější vyhledávání a účinnou navigaci. K dispozici je rychlý přehled informací teletextu Snadný výběr aktuálního tématu krok za krokem Informace o stavu stránky v dolní části obrazovky Možnost listování stránkami dopředu / dozadu Červená Zelená Výběr mezi předmětovými bloky Modrá Výběr následujícího předmětu v rámci jednoho předmětového bloku (Po ukončení posledního předmětu se přesune k následujícímu předmětovému bloku). Žlutá Co znamená režim Seznam? V režimu Seznam jsou u dolního okraje obrazovky zobrazena čtyři různobarevná čísla stránek. Každé z těchto čísel lze změnit a uložit do paměti televizoru. ( Uložení často zobrazovaných stránek, str. 21) Změna režimu Teletext v menu Další nastavení (str. 30) Číslo podstránky ASPECT MENU N AV DIRECT REC 1 Přepněte na teletext << >> TEXT Zobrazí stránku s obsahem (oblast se liší podle provozovatele vysílání) Číslo aktuální stránky TELETEXT INFORMATION 17:51 28 únor Čas / Datum OPTION TEXT BACK/ RETURN STTL INDEX HOLD 2 Vyberte stránku abc def ghi jkl mno nebo pqrs tuv wxyz nahoru dolů nebo Barevná lišta Červená Zelená Žlutá Modrá (Odpovídá barevné liště) ghi abc jkl def mno Nastavení kontrastu MENU (stiskněte třikrát) Během zobrazení modré lišty pqrs tuv wxyz Návrat k televizoru Odhalení skrytých dat Odhaluje skrytá slova, např. odpovědi na kviz MENU Červená Znovu skrýt Červená PLNÉ / HORNÍ / SPODNÍ MENU Zelená (HORNÍ) (SPODNÍ) Normální zobrazení (PLNÉ) 20 (Rozšířit na HORNÍ polovinu) POZASTAVIT Zastavit automatické aktualizace (Pokud chcete uchovat aktuální stránku bez aktualizace) HOLD Obnovení HOLD (Rozšířit na SPODNÍ polovinu)

21 OBSAH Návrat na hlavní stránku obsahu INDEX Vyvolání oblíbené stránky Prohlížení uložené oblíbené stránky STTL Vyvolejte stránku uloženou na modrém tlačítku (režim Seznam). Výchozí nastavení je P103. Zobrazení ve více oknech Sledování televizoru a teletextu ve dvou oknech současně MENU (dvakrát stiskněte) Vyberte Obraz a text Zapnuto nebo Vypnuto Ovládání je možné pouze v teletextovém okně. Uložení často zobrazovaných stránek Uložení často zobrazovaných stránek na barevnou lištu Tak jak je stránka zobrazena Odpovídající barevné tlačítko stiskněte a přidržte Změna uložených stránek Vložte číslo nové stránky Barevné tlačítko, které chcete změnit Zobrazení podstránky ghi pqrs abc jkl tuv def mno wxyz stiskněte a přidržte Barva čísla se změní na bílou. Zobrazení podstránky (pouze pokud má teletext více než jednu stranu) Zobrazení určité podstránky MENU Modrá Zobrazí se v horní části obrazovky Zadejte 4 místné číslo příklad: P6 Podstránky: Počet podstránek se liší podle provozovatele vysílání (až 79 stránek). Vyhledání může trvat jistou dobu, během níž můžete sledovat televizní vysílání. Sledování vysílání během čekání na aktualizaci mno (Pouze režim Seznam) Sledování Sledování teletextu Během čekání na aktualizaci sledujte televizní vysílání Jakmile bude dostupná nová informace, teletext se automaticky aktualizuje. Přechodně se změní na obrazovku Zobrazení aktualizované stránky MENU Žlutá P108 Objeví se po dokončení aktualizace Žlutá (Kanál nelze změnit). Stránka se zprávami disponuje funkcí, která indikuje příchod nejnovějších zpráv ( News Flash ). 21

22 Sledování signálu z externích vstupů Připojte externí zařízení (videorekordéry, zařízení DVD apod.) a můžete sledovat vstupní signál. Připojení zařízení str. 11 a str. 68 Dálkový ovladač může ovládat některé funkce vybraného externího zařízení. ASPECT MENU OPTION N DIRECT REC BACK/ RETURN TEXT STTL INDEX HOLD ghi pqrs REC INPUT AV abc jkl tuv PROGRAMME DVD/VCR def mno wxyz Zapněte televizor Po zapojení prostřednictvím konektoru SCART jako v příkladu 2 nebo 3 (str. 11) Po zahájení přehrávání přijme vstupní signály automaticky Vstupní signály jsou konektorem SCART (kolík 8) identifikovány automaticky. Tato funkce je dostupná také pro připojení HDMI (str. 68). Pokud se vstupní režim nezapne automaticky Proveďte kroky a Zkontrolujte nastavení zařízení. Vyvolejte menu pro volbu vstupu AV Zvolte vstupní režim pro připojené zařízení Výběr vstupu AV1 AV2/S AV3/S COMPONENT PC HDMI1 HDMI2 HDMI3 HDMI4 Media server sledovat Vstup můžete zvolit také pomocí tlačítka AV na dálkovém ovladači nebo na postranním panelu televizoru. Stiskněte tlačítko opakovaně, dokud nebude zvolen požadovaný vstup. Možnost Media server nelze tlačítkem AV na postranním panelu televizoru. Chcete-li přepínat mezi AV2/AV3 a AV2S/AV3S, levým a pravým kurzorovým tlačítkem přemístěte indikátor. Každý vstupní režim lze označit nebo přeskočit Označení vstupů (str. 46) Vynechané vstupy se při stisku tlačítka AV nezobrazí. 4 Prohlížení Zobrazuje zvolený režim Návrat k televizoru Poznámka Pokud má externí zařízení funkci nastavení poměru stran, nastavte ji na 16:9. Podrobnosti vyhledejte v návodu k zařízení nebo se obraťte na místního prodejce. 22

23 Ovládání zařízení prostřednictvím dálkového ovladače televizoru Zařízení připojené k televizoru lze přímo ovládat níže uvedenými tlačítky dálkového ovladače televizoru. Tlačítka k ovládání připojeného zařízení Chcete-li ovládat DVD rekordér, DVD přehrávač, domácí kino, domácí kino s přehrávačem disků Blu-ray nebo videorekordér Panasonic, vyberte DVD/VCR DVD/VCR Jak změnit kód typu zařízení (viz dále) Chcete-li ovládat připojená zařízení prostřednictvím VIERA Link, vyberte. Ovládání VIERA Link (str. 66) Pohotovostní režim Přepnutí do pohotovostního režimu / Zapnutí Přehrát Přehrávání videokazety / DVD Zastavit Zastavení operace Přesun vzad / Skok / Vyhledávání Videorekordér: Převíjení vzad, rychlé prohlížení záznamu směrem vzad DVD: Skok na předchozí skladbu nebo titul Chcete-li vyhledávat směrem vzad, tlačítko stiskněte a přidržte Rychlý přesun vpřed / Skok / Vyhledávání Videorekordér: Převíjení vpřed, rychlé prohlížení záznamu směrem vpřed DVD: Skok na následující skladbu nebo titul Chcete-li vyhledávat směrem vpřed, tlačítko stiskněte a přidržte Pauza Pauza / Obnovit DVD: Chcete-li přehrávat zpomaleně, tlačítko stiskněte a přidržte PROGRAMME Přepínání kanálů nahoru / dolů Vybrat kanál REC Záznam Zahájení záznamu Jak změnit kód typu zařízení Každý typ zařízení Panasonic má svůj vlastní kód dálkového ovladače. Kód změňte podle zařízení, které chcete ovládat. Přepněte do polohy DVD/VCR DVD/VCR Stiskněte a přidržte Zadejte příslušný kód, viz níže uvedená tabulka během následujících operací abc def ghi jkl mno Stiskněte pqrs tuv wxyz Typ zařízení Kód DVD rekordér / DVD přehrávač 70 (výchozí) Domácí kino, domácí kino s přehrávačem disků Blu-ray 71 Videorekordér 72 Poznámka Po změně kódu si ověřte, zda dálkový ovladač pracuje správně. Při výměně baterií se mohou kódy vynulovat na výchozí hodnoty. U některých modelů nemusí být některé operace možné. Sledování Sledování signálu z externích vstupů 23

24 Jak používat funkce menu K nastavení obrazu, zvuku a dalších funkcí slouží různá menu. ASPECT MENU OPTION ghi pqrs INPUT AV DIRECT REC STTL INDEX HOLD abc jkl tuv BACK/ RETURN def mno wxyz Zobrazení menu MENU Zvolte menu Hlavní menu Obraz Zvuk Nastavení (příklad: menu Obraz) Zvolte položku Zobrazí funkce, které lze nastavovat (mění se v závislosti na vstupním signálu) Nastavení obrazu 1/2 Mód zobrazení Dynamický Kontrast 60 Jas 0 Barevná sytost 30 Ostrost 5 Tón barvy 0 Teplota barev Teplé Správa barev Vypnuto x.v.colour Automatický REC PROGRAMME DVD/VCR 4 Nastavte nebo zvolte Nastavení obrazu 1/2 Mód zobrazení Kontrast Jas Barevná sytost Ostrost Tón barvy Teplota barev Správa barev x.v.colour Dynamický Teplé Vypnuto Automatický změnit uložit nebo znit (Vyžadováno u některých funkcí) (příklad: menu Obraz) Návrat ke sledování televizoru kdykoliv Návrat na předchozí stránku BACK/ RETURN Pohyb na stránkách menu nahoru dolů Zvolte si z nabízených možností Teplota barev Normální Změněno (příklad: menu Obraz) Čísla a pozice možností Nastavte pomocí posuvné lišty Ostrost 5 Přesunuto Přesun na následující stránku Dětský zámek Zobrazení další stránky Vynulování nastavení Pouze vynulování nastavení obrazu Obnova výchozích hodnot v menu Obraz (str. 26) Pouze vynulování nastavení zvuku Obnova výchozích hodnot v menu Zvuk (str. 27) Inicializace všech nastavení Expediční nastavení v menu Další nastavení (str. 31) Znaky zadávejte v menu libovolného zadávání Pro některé položky můžete libovolně zadat názvy nebo čísla. Označení vstupu Název A B C D E F G H I J K L M N O P Q R S T Ů Ú Ý Ž! U V W X Y Z Á Č É Ě Í Ř Š Ť o p q r t a b c d e f g h i j k l m n s ů ú ý ž : # u v w x y z á č é ě í ř š ť. * _ ( ) + - Nastavte znaky po jednom nastavit Uložit BACK/ RETURN 24 Pomocí numerických tlačítek lze vkládat znaky. Tabulka znaků pro numerická tlačítka (str. 73)

25 Přehled Ovládání str. 24 Hlavní menu Obraz Zvuk Nastavení Nastavení obrazu Mód zobrazení Kontrast Jas Barevná sytost Ostrost Tón barvy Teplota barev Správa barev x.v.colour Dynamický Teplé Vypnuto Automatický 1/ Nastavení obrazu Režim ECO Redukce šumu obrazu 3D-COMB Rozšířené nastavení Obnova výchozích hodnot Vypnuto Vypnuto Vypnuto Obnovit 2/2 (str. 26) Rozšířené nastavení W/B High R W/B High B W/B Low R W/B Low B Gamma 2.2 Obnova výchozích hodnot Obnovit (str. 26) Nastavení zvuku 1/2 Další nastavení Časovač vypnutí Nastavení spojení Dětský zámek Menu ladění DVB-S Menu ladění DVB-C Menu ladění DVB-T Menu ladění analog Jazyk Nastavení zobrazení Common Interface Nastavení systému Další nastavení Vypnuto (str ) Lze zvolit pouze dostupné položky. Režim zvuku Hloubky Výšky Balance Hlasitost sluchátek Surround Korekce hlasitosti Vzdálenost repro od zdi MPX Hudba Vypnuto Více než 30cm Stereo Nastavení zvuku SPDIF Automatický Úroveň MPEG optical 0dB Vstup HDMI1 Digitální Obnova výchozích hodnot Obnovit Menu ladění analog Seznam kanálů Automatické ladění Ruční ladění Přidat DVB-T kanály Nastavení zobrazení Typ prefer. podtitulků Standardní Teletext TOP Nastavení znaků TXT Západní Boční panel Vypnuto Označení vstupů Doba zobr. informací Zobrazení hracího času 3 sekundy Zapnuto VIERA TOOLS Bohatý Nastavení systému Expediční nastavení Aktualizace systému Softwarová licence Systémové informace Další nastavení Systém barev AV Automatický GUIDE Plus+ Nastavení Intelligent Frame Creation Vypnuto Úsporný režim Vypnuto Převzorkování obrazu Zapnuto LED SD karty Zapnuto Časové pásmo Automatický /2 (str. 27) (str. 29, 35, 41) (str. 30) (str. 31, 44, 45) (str. 31) Nastavení spojení VIERA Link Zapnuto Q-Link AV2 Výstup AV2 Zapínání přes Link Vypínání přes Link Úsporný standby režim Zapnuto Zapnuto Zapnuto Inteligent. auto vypnutí Zap. (bez upozornění) Načítání Nastavení sítě Nastavení spojení DivX VOD Menu ladění DVB-S Edituj složku Oblíbené Seznam kanálů Automatické ladění Ruční ladění Aktualizovat seznam kan. Stav signálu Anténní systém DiSEqC 1.0 Konfigurace LNB Přidat DVB-C kanály Menu ladění DVB-C Edituj složku Oblíbené Seznam kanálů Automatické ladění Ruční ladění Aktualizovat seznam kan. Hlášení nového kanálu Stav signálu (str. 28, 32, 33, 37-39) Menu ladění DVB-T Edituj složku Oblíbené Seznam kanálů Automatické ladění Ruční ladění Aktualizovat seznam kan. Oblíbený poskytovatel Hlášení nového kanálu Stav signálu Přidat HD kanály Přidat DVB-C kanály Přidat DVB-S kanály Zapnuto (str. 29, 34, 37-39) Zapnuto 1/2 2/2 (str. 28) (str. 29, 35, 37-39) Sledování Jak používat funkce menu (obraz, kvalita zvuku apod.) 25

26 Jak používat funkce menu Seznam menu Menu Položka Nastavení / Konfigurace (možnosti) Mód zobrazení Kontrast, Jas, Barevná sytost, Ostrost Tón barvy Základní režimy obrazu (Dynamický / Normální / Kino / Hry) Nastavte pro všechny vstupní signály Dynamický : Poskytuje dokonalejší obrazový kontrast a ostrost i při sledování v jasné místnosti Normální : Doporučeno ke sledování za normálních podmínek osvětlení místnosti Kino Hry : Ke sledování filmů v zatemněné místnosti přináší obraz jako v kině : Signál s rychlou odezvou je poskytne vhodné zobrazení ke hraní her Nevztahuje se k režimu V pravém horním rohu obrazovky lze průběžně zobrazit uplynulý čas strávený v režimu Hry. Zobrazení hracího času (str. 30) Zvyšuje nebo snižuje úroveň těchto parametrů podle vašich osobních preferencí Se zdrojem signálu NTSC připojeným k televizoru lze upravovat odstín obrazu podle vlastního vkusu Pouze pro příjem signálu NTSC Teplota barev Správa barev x.v.colour Režim ECO Umožňuje vyvážení celkového barevného odstínu obrazu (Chladné / Normální / Teplé) Automaticky nastaví svěží barvy (Vypnuto / Zapnuto) Nevztahuje se k signálu PC Zvyšuje odstupňování barev (Vypnuto / Automatický) To je efektivní při sledování videozáznamů HD z externího zařízení. Pouze vstupní režim HDMI nebo Režim zobrazení FILM (str. 58) Automaticky upraví nastavení obrazu podle podmínek osvětlení (Vypnuto / Zapnuto) Obraz Redukce šumu obrazu Potlačení obrazového šumu Automaticky snižuje nežádoucí obrazový šum a poblikávání v úsecích s obrysovými přechody obrazu (Vypnuto / Malá / Střední / Velká) Nevztahuje se k signálu PC 3D-COMB W/B High R Při zobrazení statických nebo pomalu se pohybujících záběrů se může občas objevit barevný rastr Nastavte na Zapnuto, obraz bude ostřejší a barvy přesnější (Vypnuto / Zapnuto) Pouze pro příjem signálu PAL nebo NTSC Nevztahuje se k signálu RGB, S-Video, komponentnímu signálu, PC, HDMI a kartě SD. Vyvážení bílé jasně červené plochy Pro vstupní režim PC nebo při nastavení Mód zobrazení na Normální / Kino Rozšířené nastavení W/B High B W/B Low R W/B Low B Gamma Vyvážení bílé jasně modré plochy Pro vstupní režim PC nebo při nastavení Mód zobrazení na Normální / Kino Vyvážení bílé tmavě červené plochy Pro vstupní režim PC nebo při nastavení Mód zobrazení na Normální / Kino Vyvážení bílé tmavě modré plochy Pro vstupní režim PC nebo při nastavení Mód zobrazení na Normální / Kino a nastaveno opakovaně Přepíná křivku Gamma (Křivka S / 2.0 / 2.2 / 2.5) Pro vstupní režim PC nebo při nastavení Mód zobrazení na Normální / Kino Obnova výchozích hodnot Obnova výchozích hodnot Chcete-li obnovit výchozí hodnoty pro Rozšířené nastavení, stiskněte tlačítko OK Pro vstupní režim PC nebo při nastavení Mód zobrazení na Normální / Kino Chcete-li aktuální Režim obraz zrušit a obnovit výchozí nastavení, stiskněte tlačítko OK 26
