1 Novinky HMI Magelis HMISTO50 ipc Magelis BOX PC Vijeo Designer v.6.0

2 Magelis HMI STO50 pro Zelio Logic Inovativní malé operátorské panely HMISTO50 Základní popis Dotykový displej 3 4 s rozlišením 200x80 pixelů monochromatický displej s 3barevným podsvětleným (zelená, oranžová, červená) Seriový port s přímým propojením na Zelio Logic prostřednictvím kabelu SR2B2BD xusb programovací port & xusb typ A na ext, rozhraní Není nutná zálohovací baterie, podsvícení pomocí LED diod s vyšší životností inženýrský nástroj je Vijeo Designer v. 6.0SP dostupný zdarma nebo lze využít plnou verzi standardního Vijeo Designeru v.6.0 2

3 Magelis HMI STO50 Připojení operátorských panelů k Zelio Logic SR2 & SR3 Moduly Zvýšení výkonu 24 R/W oproti původním 4 R/W komunikovaným registrům Přímý kabel SR2B2BD Náklady HMISTO50 Graf. panel Magelis XBT STO 3.4" (pro Zelio Logic)monochr.,zelená/oranž./červ. podsv.,xrs232, 2xUSB Nový protokol Zelio Logic s VD6.0 3

4 Nové ipc Magelis Box PC

5 Magelis IPC BOX nová nabídka průmyslový ipc Externí monitory idisplay 0, 5, 9 slot Universální 2 sloty Výkonný Universální 5 slotů Výkonný X4boxy Napájení DC AC s použitím ext. adaptéru Výkonný Performance BOX PC: ipc s vysokým výkonem Nový Core 2 Duo 2,26Ghz, 066 MHz, 3 MB cache bus, s ventilátorem Nový Chipset Intel GM45 s HD grafickou pamětí, plus DDR3 RAM Universální BOX PC: bezúdržbový ipc do náročných podmínek Nový ATOM N270,6Ghz bezventilátorové provedení 5

6 Magelis BOX PC 3 typů BOX PC Universal BOX PC Performance CPU Atom N270 Fanless Core 2 Duo 2,26Ghz Fan Operating System WES 2009 XP Pro SP bits PCI Slots ( PCI) 2 ( PCI + PCIe) 2 ( PCI + PCIe) 5 (2 PCI + 3 PCIe) Slidein for storage Storage (GB) CF (4) FD (32) HDD (250) FD (32) HDD (250) FD (32) HDD (250) FD (32) HDD (250) DVD RW RAM (Go) 2/ 2/ 4/2 2 4/2 2 VJD RT* + VJC HMIBUF ND7F HMIBUF ND2PF HMIBPF DD27F HMIBPF DD57F VJD RT* HMIBUC HMIBUF HMIBUH HMIBUF HMIBUH HMIBPF NDE0 NDP0 ND2P0 NDP0 DD2P0 DD270 *Vijeo Designer Run Time Demo, becomes unlimited with additional VJDSNRTMPC license Soft. Requires Vijeo Designer Build Time 6.0 HMIBPH DD270 HMIBPF DD570 HMIBPH DD570 Windows 7 64 requires VJD BT 6.0 SP 6

7 Vijeo Designer v.6.0

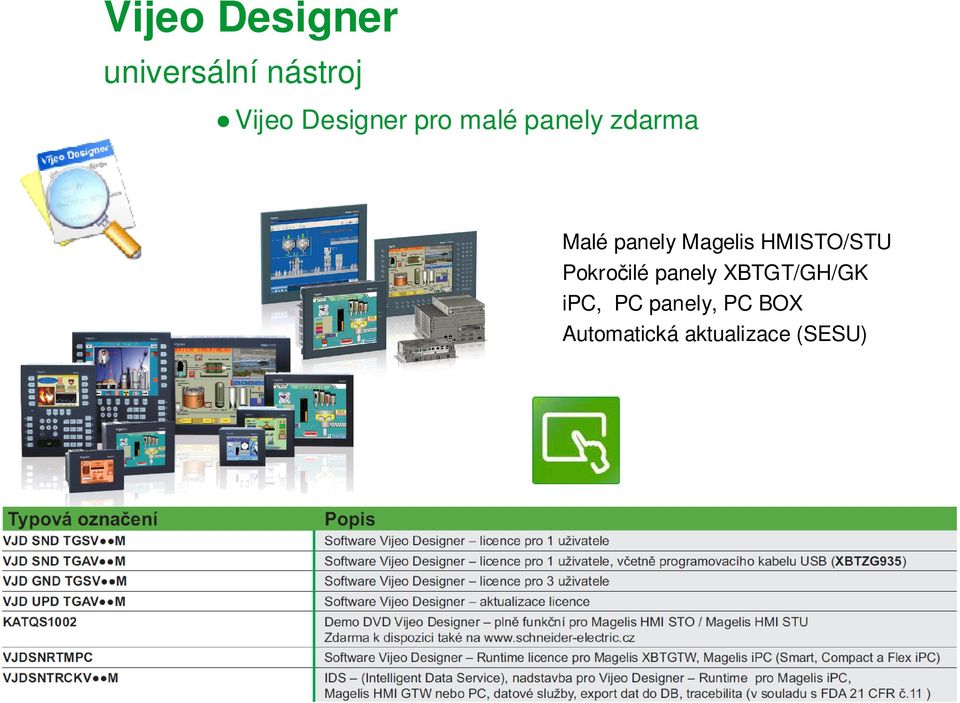

8 Vijeo Designer universální nástroj Vijeo Designer pro malé panely zdarma Malé panely Magelis HMISTO/STU Pokročilé panely XBTGT/GH/GK ipc, PC panely, PC BOX Automatická aktualizace (SESU) 8

9 Novinky VD v.6.0 Zdokonalené přenosy dat do nadřazené IT úrovně Receptury v CSV formátu Logování dat v CSV formátu Skrytí systémových alarmů Proměnné s inženýrskými jednotkami (kpa, kg, m ) Drop down menu s pamětí.. Nové terminály HMISTO (kom. protokol pro Zelio Logic), ipc HMI Modbus RTU s vyšší přenosovou rychlostí 57,6 kb/s Zabezpečení nahrání aplikace z USB Sdílení alarmů u více terminálů Vylepšený GUI a nové grafické objekty Vygenerování u na základě události s přílohou Nový manuál pro HMI aplikaci, on line help.. Podpora W7 (SP > 64) Zlepšená jazyková podpora 9

10 DVD operátorské panely Magelis typové označení: S044 Obchodně technická dokumentace těchto produktů: Magelis HMI STO, Magelis HMI STU Magelis XBT GT Magelis XBT GK Magelis XBT GH Magelis HMI GTW ipc Magelis Vijeo Designer Konfigurační nástroje a ceník Konfigurační program k výběru operátorského panelu Ceník panelů Magelis HMI STO, Magelis HMI STU Popis tvorby aplikace krok za krokem pro Vijeo Designer (Design Guide) Grafické objekty a příklady architektur pro tvorbu nabídek (MS Office Visio) Objekty pro CAD a Eplan Knihovna objektů řídicích systémů, HMI, SCADA Schneider Electric a příslušenství Prezentace: Přehled produktů Video Novinky Magelis HMI STO, Magelis HMI STU Video Magelis HMI STU Inženýrský software: Vijeo Designer v. 6.0 inženýrské prostředí pro operátorské panely Magelis a ipc, plně funkční pro Magelis HMI STO, Magelis HMI STU IDS nadstavbový software pro zpracování a prezentaci dat Inteligent Data Services SESU Schneider Electric Software Update, automatický nástroj aktualizace softwaru 0

11 Naše nabídka služeb Zákaznické centrum obchodní, logistické a technické dotazy Servisní služby pohotovostní servisní služba 7/24 Aplikační podpora a dodávky na klíč pro konkrétní průmyslový proces, stroj a budovu Školicí středisko aplikační a technická školení Elektronická podpora softwarová nástroje a internetové stránky
