Koncepce PlantStruxure TM výhody integrovaného řešení pro provoz a údržbu. Vodní hospodářství Třešť

Transkript

1 Koncepce PlantStruxure TM výhody integrovaného řešení pro provoz a údržbu Vodní hospodářství Třešť

2 Typické požadavky vodohospodářských provozů dodržování legislativních norem a standardů snižování provozních nákladů optimalizace investičních nákladů zvyšování provozní spolehlivosti maximální ochrana investic poskytování 24/7 služeb a podpory Schneider Electric 2

3 Integrovanéřešení pro průmysl a infrastrukturu Efektivní řízení energetických toků MES & zpracování informací Řízení výroby Procesní řízení Lokální řízení Řízení pohonů Distribuční síť Monitorování a řízení energií Zabezpečení Řízení přístupu Kritické napájení Bezpečnost Kritické napájení Procesní řízení Bezpečnostní systémy (SIL*) Úspory Až 30% úspory energií Snížení capex & opex Produktivita Optimalizace výroby Snížení odstávek Snížení nákladů na údržbu Schneider Electric 3

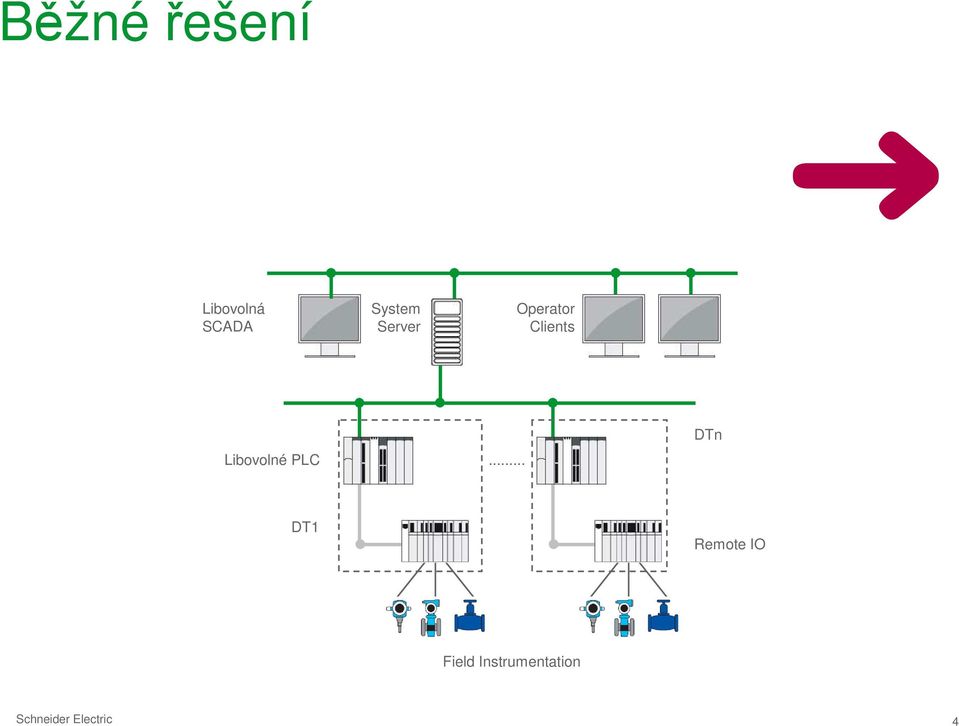

4 Běžnéřešení Libovolná SCADA System Server Operator Clients Libovolné PLC... DTn DT1 Remote IO Field Instrumentation Schneider Electric 4

5 PlantStruxureřešení Plant Historian Manufacturing Execution System Batch System Process System Server Engineering Station Operator Clients PAC Hot-Standby Controller PAC Plant Floor HMI Field Remote IO Distributed IO Energy Monitoring Smart Instrumentation Schneider Electric 5

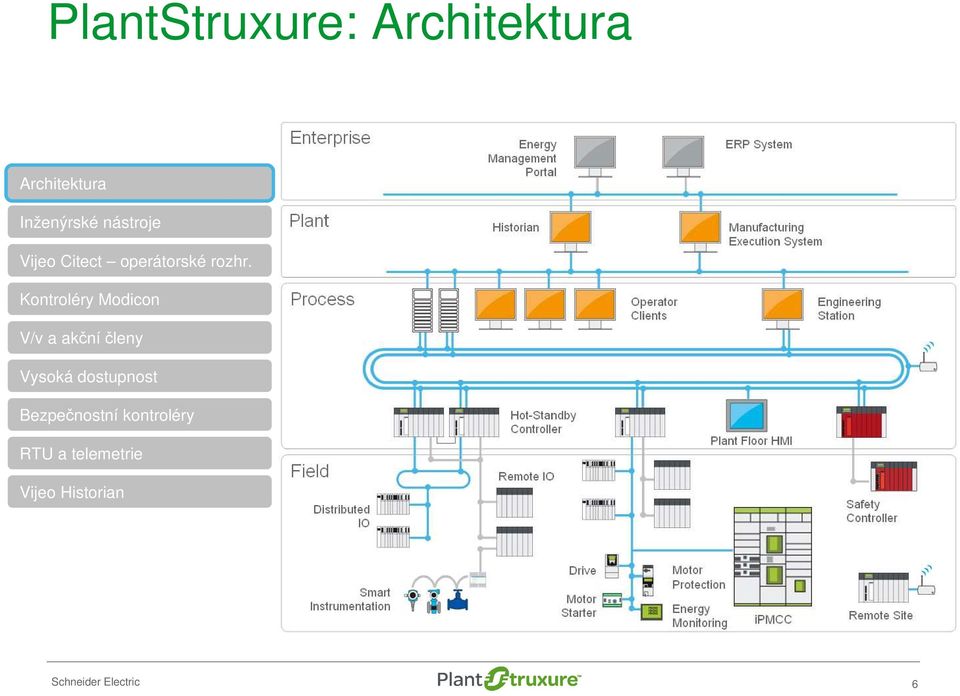

6 PlantStruxure: Architektura Architektura Inženýrské nástroje Vijeo Citect operátorské rozhr. Kontroléry Modicon V/v a akčníčleny Vysoká dostupnost Bezpečnostní kontroléry RTU a telemetrie Vijeo Historian Schneider Electric 6

7 PlantStruxure: Vlastnosti řízení Požadavky na diskrétní řízení Integrace přístrojů Vysoká rychlost zprac. Multitasking Řízení pohonů Autonomní řízení Rozšiřitelná architektura Distribuované v/v Požadavky na procesní řízení Redundance Peer to peer komunikace Distribuovaná architekt. Procesní knihovny Řízení regulací Pokročilé procesní řízení Vzdálené v/v Online změny Průmyslové provedení A další Safety (bezpečnost) Rozsáhlá komunikace Výměna exter. přístrojů Hot-swap Simulace Správa dokumentace Schneider Electric 7

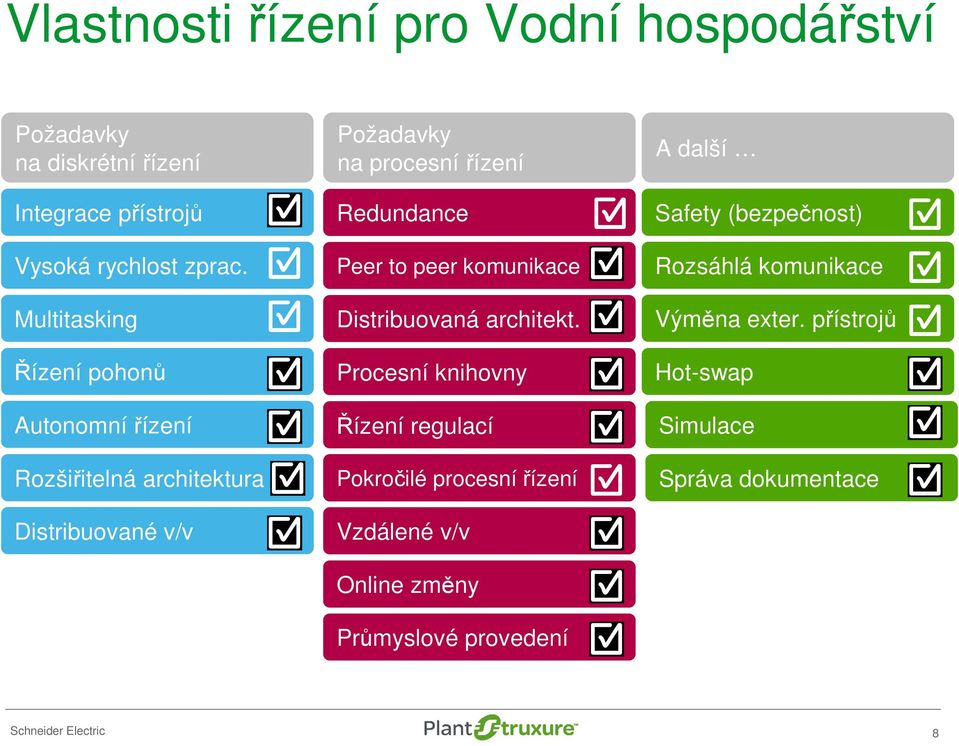

8 Vlastnosti řízení pro Vodní hospodářství Požadavky na diskrétní řízení Integrace přístrojů Vysoká rychlost zprac. Multitasking Řízení pohonů Autonomní řízení Rozšiřitelná architektura Distribuované v/v Požadavky na procesní řízení Redundance Peer to peer komunikace Distribuovaná architekt. Procesní knihovny Řízení regulací Pokročilé procesní řízení Vzdálené v/v Online změny Průmyslové provedení A další Safety (bezpečnost) Rozsáhlá komunikace Výměna exter. přístrojů Hot-swap Simulace Správa dokumentace Schneider Electric 8

9 PlantStruxure: inženýrské nástroje Architektura & komunikační sítě Inženýrské nástroje Vijeo Citect operátorské rozhr. Kontroléry Modicon V/v a akčníčleny Vysoká dostupnost Bezpečnostní kontroléry RTU a telemetrie Vijeo Historian Schneider Electric 9

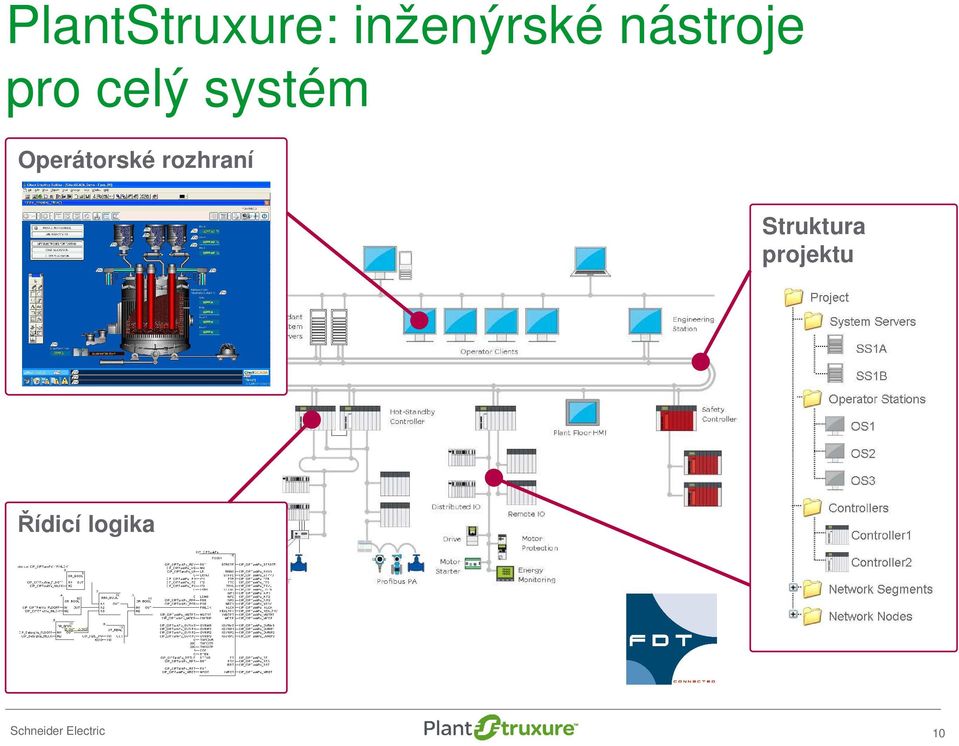

10 PlantStruxure: inženýrské nástroje pro celý systém Operátorské rozhraní Struktura projektu Řídicí logika Schneider Electric 10

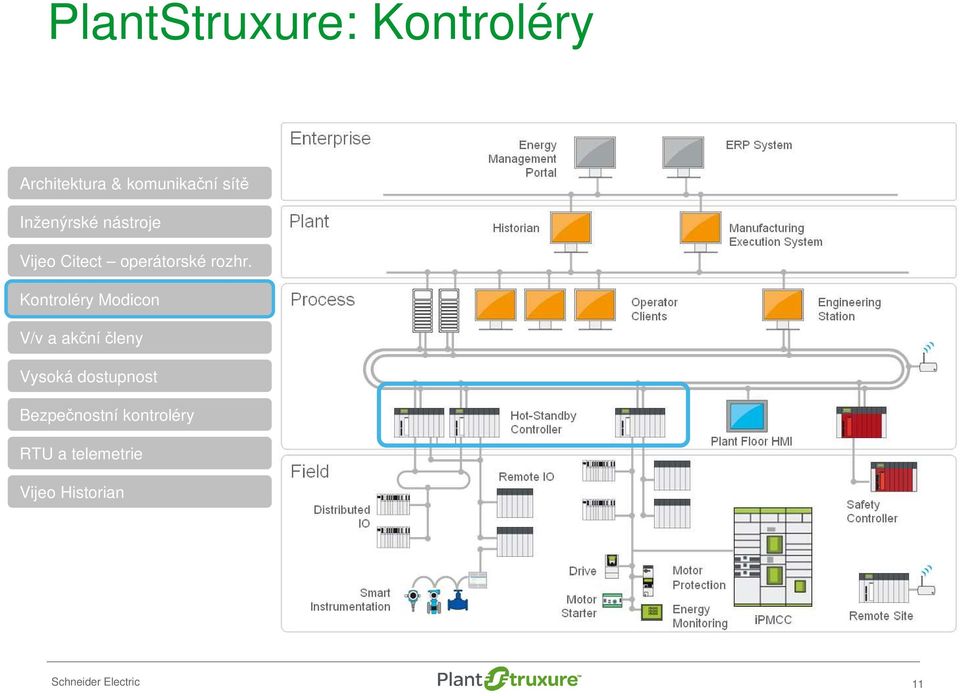

11 PlantStruxure: Kontroléry Architektura & komunikační sítě Inženýrské nástroje Vijeo Citect operátorské rozhr. Kontroléry Modicon V/v a akčníčleny Vysoká dostupnost Bezpečnostní kontroléry RTU a telemetrie Vijeo Historian Schneider Electric 11

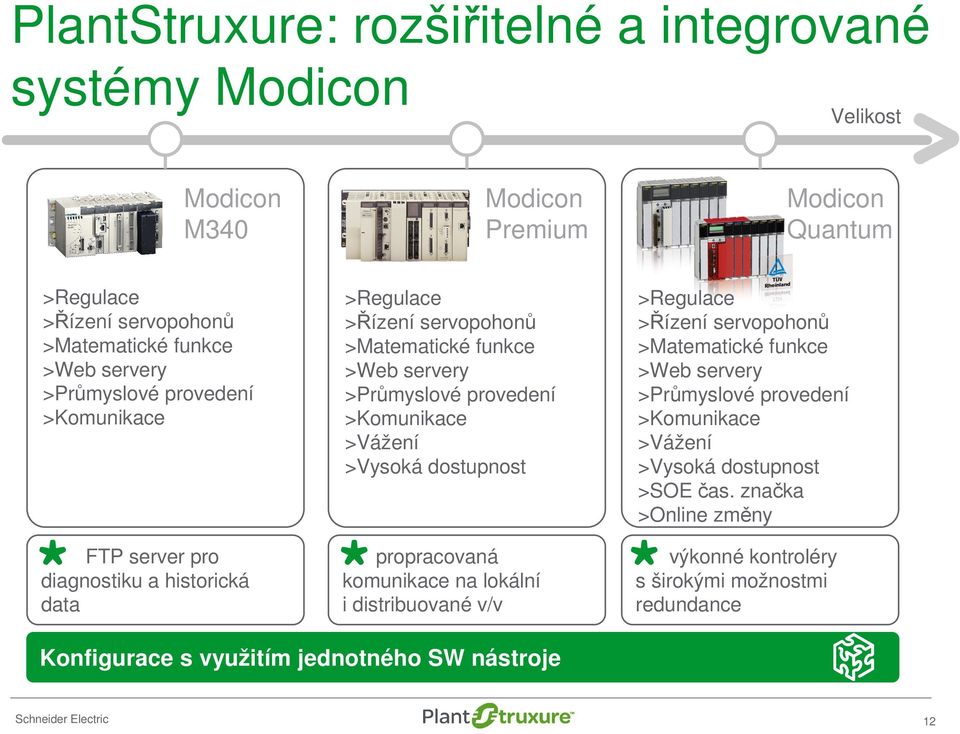

12 PlantStruxure: rozšiřitelné a integrované systémy Modicon Velikost Modicon M340 Modicon Premium Modicon Quantum >Regulace >Řízení servopohonů >Matematické funkce >Web servery >Průmyslové provedení >Komunikace >Regulace >Řízení servopohonů >Matematické funkce >Web servery >Průmyslové provedení >Komunikace >Vážení >Vysoká dostupnost >Regulace >Řízení servopohonů >Matematické funkce >Web servery >Průmyslové provedení >Komunikace >Vážení >Vysoká dostupnost >SOE čas. značka >Online změny FTP server pro diagnostiku a historická data propracovaná komunikace na lokální i distribuované v/v výkonné kontroléry s širokými možnostmi redundance Konfigurace s využitím jednotného SW nástroje Schneider Electric 12

13 WEB server integrovaný nástroj pro diagnostiku PAC Modicon On line pohled na aktuální data PAC Použijte již hotové stránky Aktuální stavy hodnot Vzdálená diagnostika přes Ethernet Přístup prostřednictvím Internet web Explorer přes ethernet Stavy systémových alarmů Editace dat Schneider Electric 13

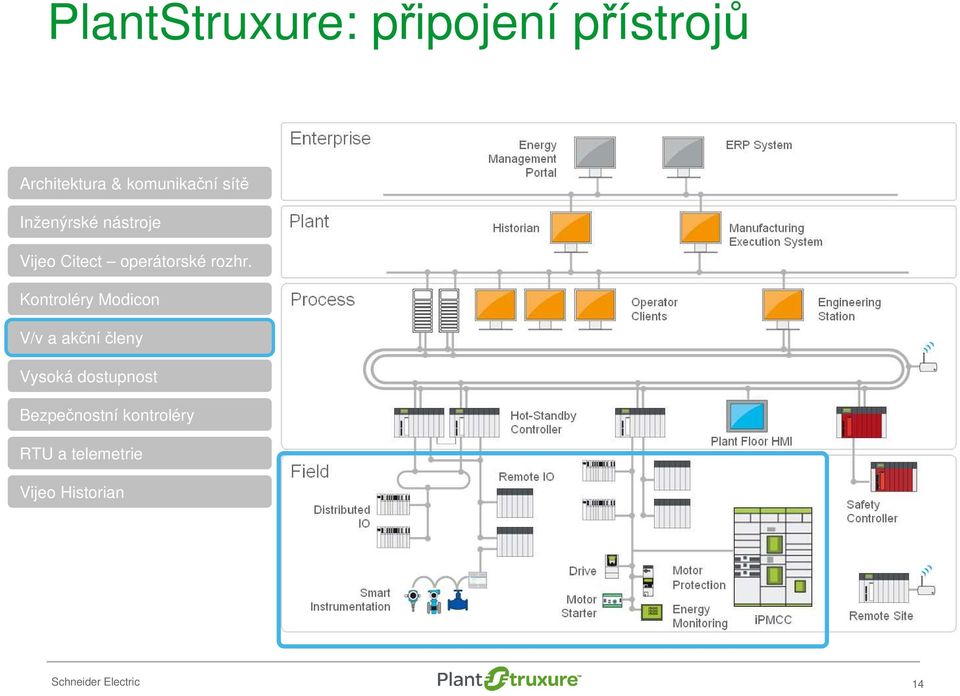

14 PlantStruxure: připojení přístrojů Architektura & komunikační sítě Inženýrské nástroje Vijeo Citect operátorské rozhr. Kontroléry Modicon V/v a akčníčleny Vysoká dostupnost Bezpečnostní kontroléry RTU a telemetrie Vijeo Historian Schneider Electric 14

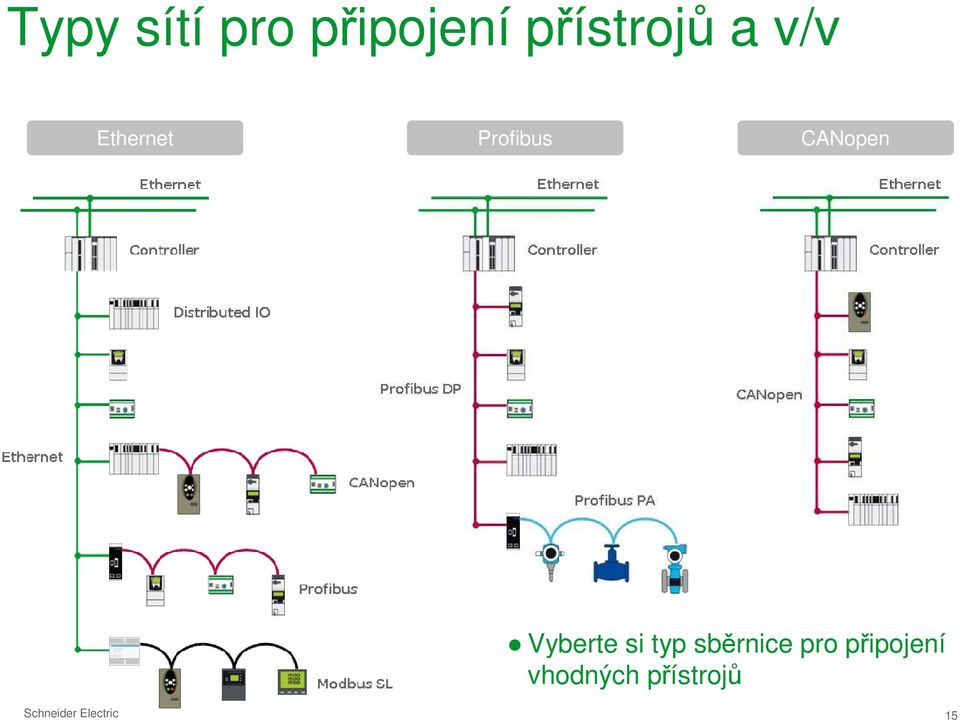

15 Typy sítí pro připojení přístrojů a v/v Ethernet Profibus CANopen Vyberte si typ sběrnice pro připojení vhodných přístrojů Schneider Electric 15

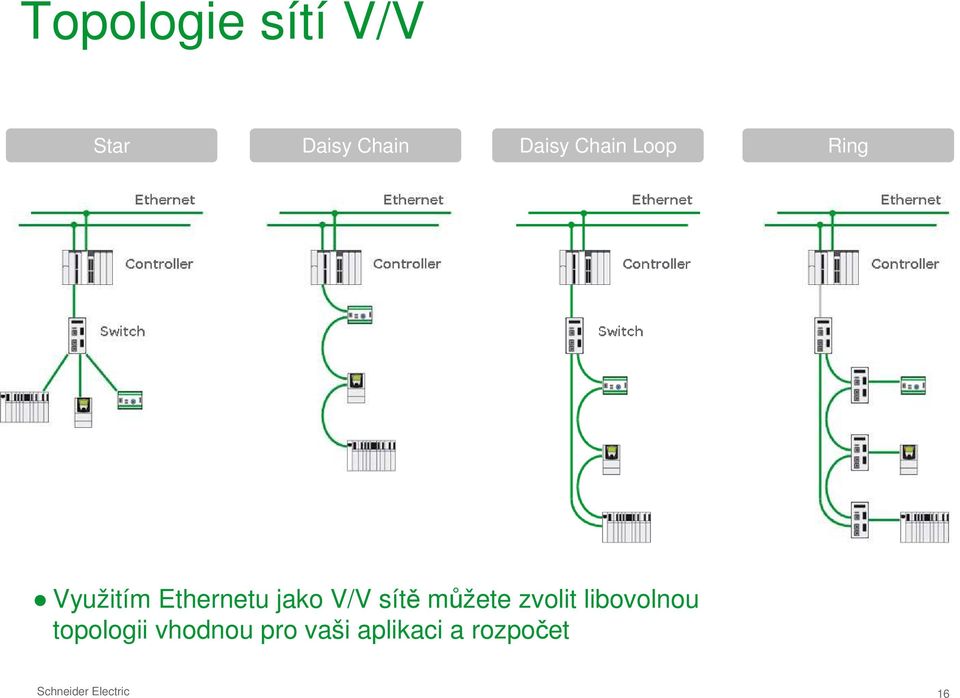

16 Topologie sítí V/V Star Daisy Chain Daisy Chain Loop Ring Využitím Ethernetu jako V/V sítě můžete zvolit libovolnou topologii vhodnou pro vaši aplikaci a rozpočet Schneider Electric 16

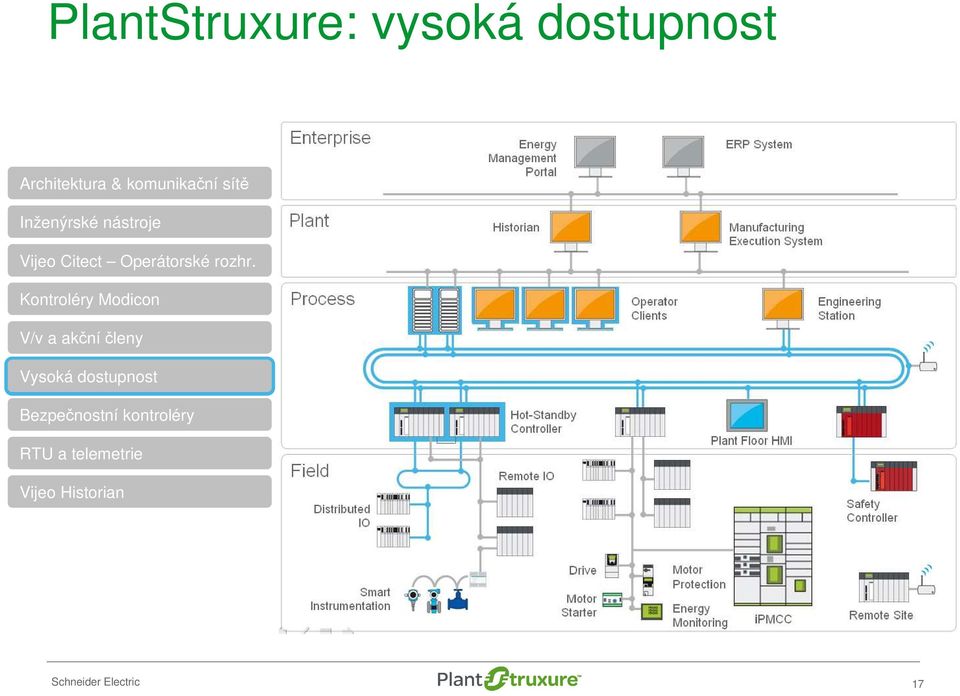

17 PlantStruxure: vysoká dostupnost Architektura & komunikační sítě Inženýrské nástroje Vijeo Citect Operátorské rozhr. Kontroléry Modicon V/v a akčníčleny Vysoká dostupnost Bezpečnostní kontroléry RTU a telemetrie Vijeo Historian Schneider Electric 17

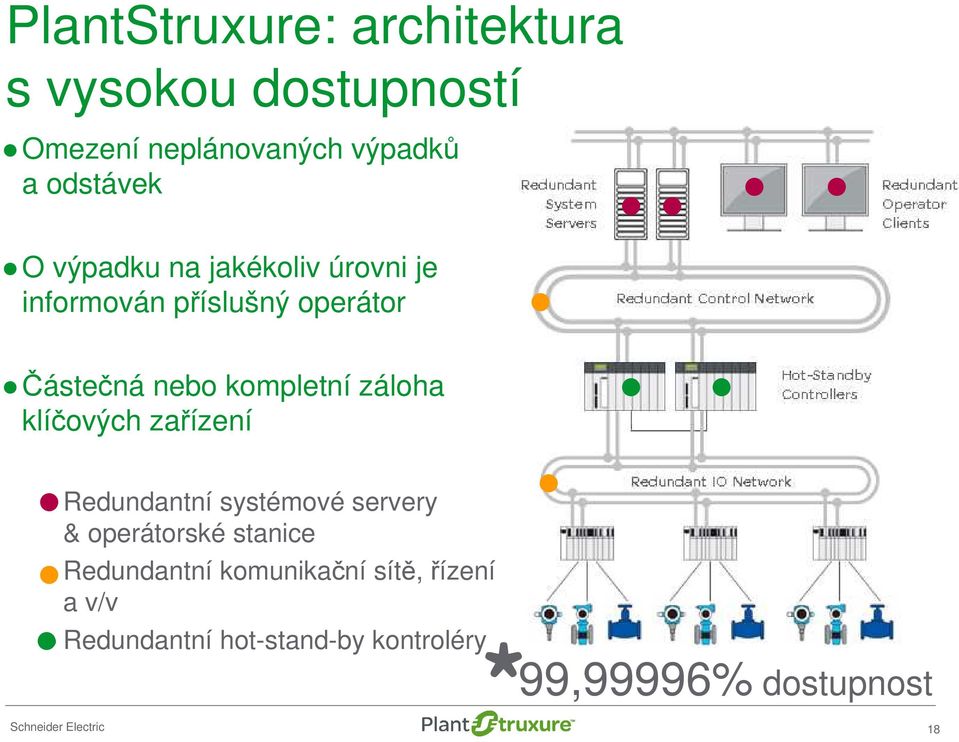

18 PlantStruxure: architektura s vysokou dostupností Omezení neplánovaných výpadků a odstávek O výpadku na jakékoliv úrovni je informován příslušný operátor Částečná nebo kompletní záloha klíčových zařízení Redundantní systémové servery & operátorské stanice Redundantní komunikační sítě, řízení a v/v Redundantní hot-stand-by kontroléry 99,99996% dostupnost Schneider Electric 18

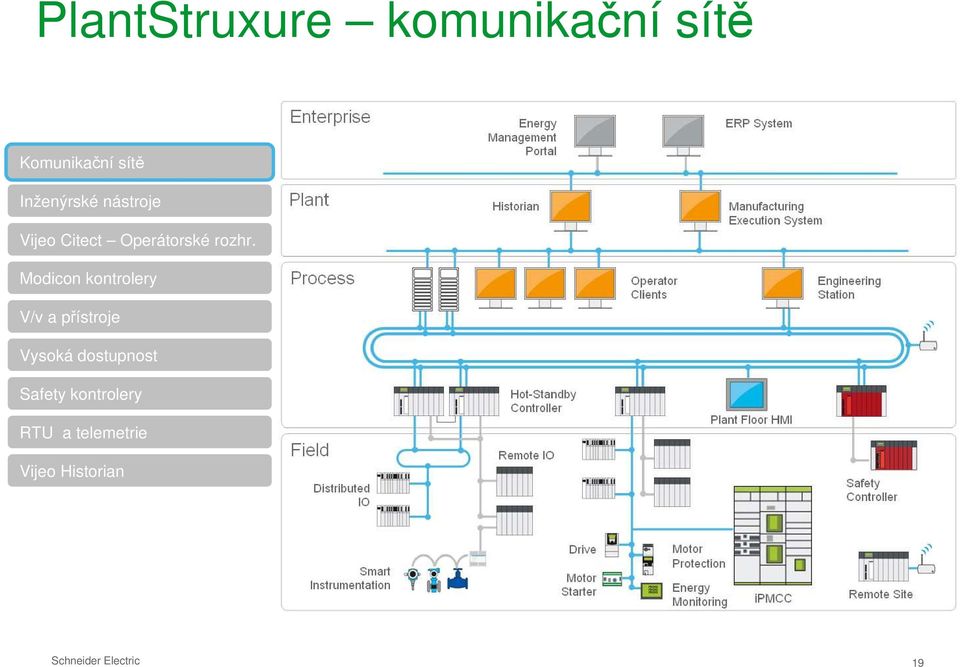

19 PlantStruxure komunikační sítě Komunikační sítě Inženýrské nástroje Vijeo Citect Operátorské rozhr. Modicon kontrolery V/v a přístroje Vysoká dostupnost Safety kontrolery RTU a telemetrie Vijeo Historian Schneider Electric 19

20 PlantStruxure: návrh sítí Kancelářská síť je vhodná pro podnikovou síť LAN Využití průmyslové sítě pro řídicí síť Široká nabídka průmyslových přepínačů ConneXium Metalické, optické i bezdrátové připojení Využití stávající komunikační infrastruktury Ethernet nejrychleji se rozvíjející technologie Schneider Electric 20

21 PlantStruxure: zabezpečení Architektura & komunikační sítě Inženýrské nástroje Vijeo Citect operátorské rozhr. Kontroléry Modicon V/v a akčníčleny Vysoká dostupnost Bezpečnostní kontroléry RTU a telemetrie Vijeo Historian Zabezpečení Schneider Electric 21

22 PlantStruxure: operátorské rozhraní Architektura & komunikační sítě Inženýrské nástroje Vijeo Citect operátorské rozhr. Magelis HMI Kontroléry Modicon Vysoká dostupnost Bezpečnostní kontroléry RTU a telemetrie Vijeo Historian V/v a akčníčleny Schneider Electric 22

23 PlantStruxure: příklad operátorského rozhraní Navigace, přístup k trendům, status systému, alarmové okno atd. Přihlášení uživatele a zabezpečení přístupu Kontext klíčového objektu Ovládací dialogové okno faceplate Alarmová lišta s aktuálními alarmy a událostmi Schneider Electric 23

24 Active X komponenta pro Pelco kamery umožnuje ovládání a poskytuje řadu informací. Můžete měnit kvalitu videosignálu (video bandwidth); zoom, nasměrování využitím servopohonu kamery, nastavit IP adresu, připojit odpojit Schneider Electric 24

25 PlantStruxure: procesní analyzátor Uložení nastavení nebo oblíbeného v run tuntime aplikaci Zobrazení a přidání proměnných pro porovnání v definovaném čase Displej alarmů, čas potvrzení a poznámky operátora Porovnání analogových proměnných s alarmy (binární stavy) Hodnoty všech proměnných jsou zobrazeny v kurzoru s detailním popisem a hodnotou Schneider Electric 25

26 Magelis Small Panels Magelis Advanced Panels Basic HMI For Simple Application Advanced HMI For Enhanced Application Magelis HMI Controllers Magelis Industrial PC & Box All-in-one Control on HMI * Rugged PC-based solution From HMI to SCADA Schneider Electric 26 *Includes Vijeo Designer/Not available globally

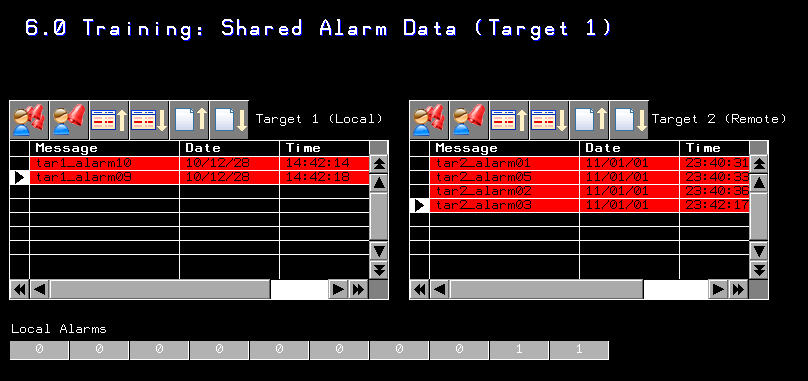

27 PlantStruxure: synchronizace alarmů OS/HMI Stavy potvrzených alarmů jsou shodné na OS i HMI Ovládání a monitorování HMI v OS Operátor vidí totožný pohled na OS jako na HMI Schneider Electric 27

28 PlantStruxure RTU a telemetrie Architektura & kom. sítě Inženýrské nástroje Vijeo Citect Operátorské rozhr. Modicon kontrolery V/v a přístroje Vysoká dostupnost Safety kontrolery RTU a telemetrie Vijeo Historian Schneider Electric 28

29 RTU systém RTU kontroler vybavený seriovou komunikací a Ethernetem Komunikace na nadřazenou úroveň (Upstream) (1) SCADA, dispečinky. Komunikace s přístroji polní instr. a ostatními RTU stanicemi (2, 3, 4) Komunikace s modemy (seriová & Ethernet, ADSL < > GPRS) RTU vlastnosti Integrované RTU protokoly: Podpora více protokolů (Multi protocol) DNP3 ser.(master / Slave) DNP3 IP (Client / Server) IEC (Master / Slave) IEC (Client / Server) Modbus TCP Integrované RTU funkce Data logging s časovou zn. / SMS generování zpráv Web server pro diagnostiku a monitorování NTP klient, FTP server / client, SNMP agent SD karta Pro logování dat 1 Ethernet port DNP3 IP, IEC 104, Modbus TCP 1 Ser. port Ser. Modemy, DNP3 ser. IEC 101, Schneider Electric 29 Modbus

30 PlantStruxure: zpracování dat Architektura & komunikační sítě Inženýrské nástroje Vijeo Citect operátorské rozhr. Kontroléry Modicon V/v a akčníčleny Vysoká dostupnost Bezpečnostní kontroléry RTU a telemetrie Vijeo Historian Schneider Electric 30

31 PlantStruxure: Vijeo Historian Tvorba reportů a archivace technologických dat Propojení do IS Prezentace dat prostřednictvím klientů Excel Web Reportovací servisní klient Různé metody sdílení a zpracování dat File share Reportování na základě události, podmínky Zpracování a racionalizace alarmů dle EEMUA Schneider Electric 31

32 Dokumentace - TVDA a STG STG Dokument který napomáhá vysvětlit vlastnosti a správné použití daného systému nebo problematiky s doporučením použití příslušných produktů. Základní sada informací, která poskytuje technický popis a dokumentaci., příkladů a knihoven, které byly testovány a validovány týmem expertů North Andover : Ethernet system, Networking Shanghai : Remote control, Hydro power, ipmcc.. Sophia : PlantStruxure, SoCo Sidney: SCADA system, information mgt TVDA Dokument který pomáhá při implementaci systému nebo jeho součásti. Pomoc inženýrům ohledně výkonu a parametrů daného řešení. Testování a validace probíhá týmem expertů v laboratořích Schneider Electric 32

33 Referenční projekt PlantStruxure čistírna odpadních vod Wide Bay Water Corp. Využitá technologie v projektu Typ projektu úpravna vod Queensland, Australia Aplikace Procesní řízení Celkové množství bodů 10,000 (I/O) PlantStruxture - části 2 SCADA servery 2 SCADA klienti 2 Magelis ipc SCADA klienti Modicon Quantum Hot-Standby kontrolery Connexium ethernet Advantys Distribuované I/O (Ethernet) Altivar 61 VSDs (Ethernet) TesysT (Ethernet) Altistart 48 SoftStartéry UAG inž. nástroj software PowerSuite Ovládání motorů, jištění Profibus PA/DP Vzdálení klienti 2 SCADA klienti Výhody zákazníka Sníženy celkové náklady projektu Rychlé uvedení do provozu (snížení času o 25%) Snížení spotřeby energie (-12,5%) Sníženy operativní náklady Omezení a snížení technických rizik Zvýšení kvality (snížení zákalu 0,15NTU vs. 20NTU) Zjednodušená správa dokumentace Schneider Electric 33

34 Novinky - Modicon M340 M340 nový integrovaný switch NOC Nové v/v moduly (8AI/8/4AO) pro M340 M340 jednotky pro řízení rozvoden (Napájecí zdroj 125VDC, 16DI, 16DO) Komunikační rozhraní pro WiFi dle IEE802,11a/b/g (2,4/5/5,4 GHz) s max. rychlostí 108Mb/s S ext. anténou je dosah až 5km Režimy - Access point (WiFi síť infrastruktura), AD-HOC. Kom. Modul pro Profibus DP - PRM Schneider Electric 34

35 Novinky - Modicon Quantum v/v na bázi ethernetu Engineering Station System Servers Operator Clients Hot-Standby Controllers konfigurace změny on line S908 Remote IO C N R O P E Třetí port pro místní ovládání Devices Network Area 1 Area 2 M340 DIO Modbus SL Profibus DP Profibus PA Kombinace DIO/RIO na totožném médiu Schneider Electric 35

36 Řada nových Mikro panelů Magelis HMI STO, HMI STU Magelis HMI STO Dotykový LED displej 3 4 s rozlišením 200x80 pixelů 2 verze monochromatického displeje s 3-barevným podsvětleným Ethernet port RJ45 nebo RS232/485 nebo Zelio Logic, 2x USB (typ A i B) Magelis HMI STU Dotykový displej 3,5, 5,7 65k barev, TFT s rozlišením 320 x 240 (QVGA) Ethernet port RJ45, RS232/485, 2x USB (typ A i B) Software Vijeo Designer dostupný zdarma Schneider Electric 36

37 Magelis XBT GT - široká nabídka Široký rozsah typů, které vyhoví všem Vašim požadavkům a aplikacím. > 6 typů diplejů Malý : 3.8 Střední : 5.7 Velký : > 4 funkční úrovně Množství a typy integrovaných rozhraní Procesní panely pro průmyslové aplikace Schneider Electric 37

38 Magelis Smart Optimální terminál pro OS Windows Optimized ipc 2Gb** Bezúdržbové přístroje No rotating parts (No fan, No HDD) Compact body, Precise touch screen, luminous LCD New New Scalable screen size with HMI terminals Celeron M (600Mhz to 1Ghz), 512Mb* RAM, 2Gb** CF Write protected DNV marine (8 4 DC), Haz. Loc. UL1604 / ISA1212 (15 ) Otevřenost díky Windows XP embedded Windows readers (.xls,.doc,.pdf, ) Internet browser and client New 8.4", 12", 15" panelový přístroj s dotykovým displejem Multimedia player.net support by default* Široké možnosti komunikace 2 Ethernet ports (1 with Gigabit support) 4 USB port + 1 front (12, 15 ) 1 Serial Line (8 4). 2 Serial Lines + 1 PCMCIA Slot (12, 15 ) Předinstalovaný software: Vijeo Designer & Vijeo Citect web client* Schneider Electric 38 New

39 Komunikace: Connexium novinky Connexium basic přepínače Connexium WiFi a,b,g,n - ad hoc, mash, (Atex, IP67) Profibus DP modul (připojení přístrojů, daisy chain) Connexium Bluetooth rozhraní (IP67, dosah 20m) Schneider Electric 39

40 Magelis IPC BOX nová nabídka průmyslový ipc Externí monitory idisplay 10, 15, 19 1 slot Universální 2 sloty Výkonný Universální 5 slotů Výkonný X4boxy Napájení DC AC s použitím ext. adaptéru Výkonný Performance BOX PC: ipc s vysokým výkonem Nový Core 2 Duo 2,26Ghz, 1066 MHz, 3 MB cache bus, s ventilátorem Nový Chipset Intel GM45 s HD grafickou pamětí, plus DDR3 RAM Universální BOX PC: bezúdržbový ipc do náročných podmínek Nový ATOM N270 1,6Ghz bezventilátorové provedení Schneider Electric 40

41 Praktické ukázky zítra Vijeo Citect Vijeo Historian Vijeo Designer Magelis Unity v.6.0 Vzdálený dohled wifi RSTP Ukázka DIO redundance 2 PAC - UNITY Modicon M340 Protokol RSTP ukázka redundance DIO Advantys STB komunikace ethernet wifi Factory Cast - monitoring, rack wiever Inegrace přístrojů 3. stran FDT/DTM HMI Magelis Web gate - možnosti dohledu (diagnostika) vzdálené ovládání Ukládání a práce s daty, archivace USB, CF, export v.csv M340:NOC, wifi FDT/DTM Profibus DP/PA přístroje SCADA Vijeo Citect Integrace Pelco kamery Integrace web Gate Magelis XBTGT Procesní Analyzátor Ukázky reportů VH Schneider Electric 41

42 Maximum z vaší energie Děkuji za vaši pozornost!
