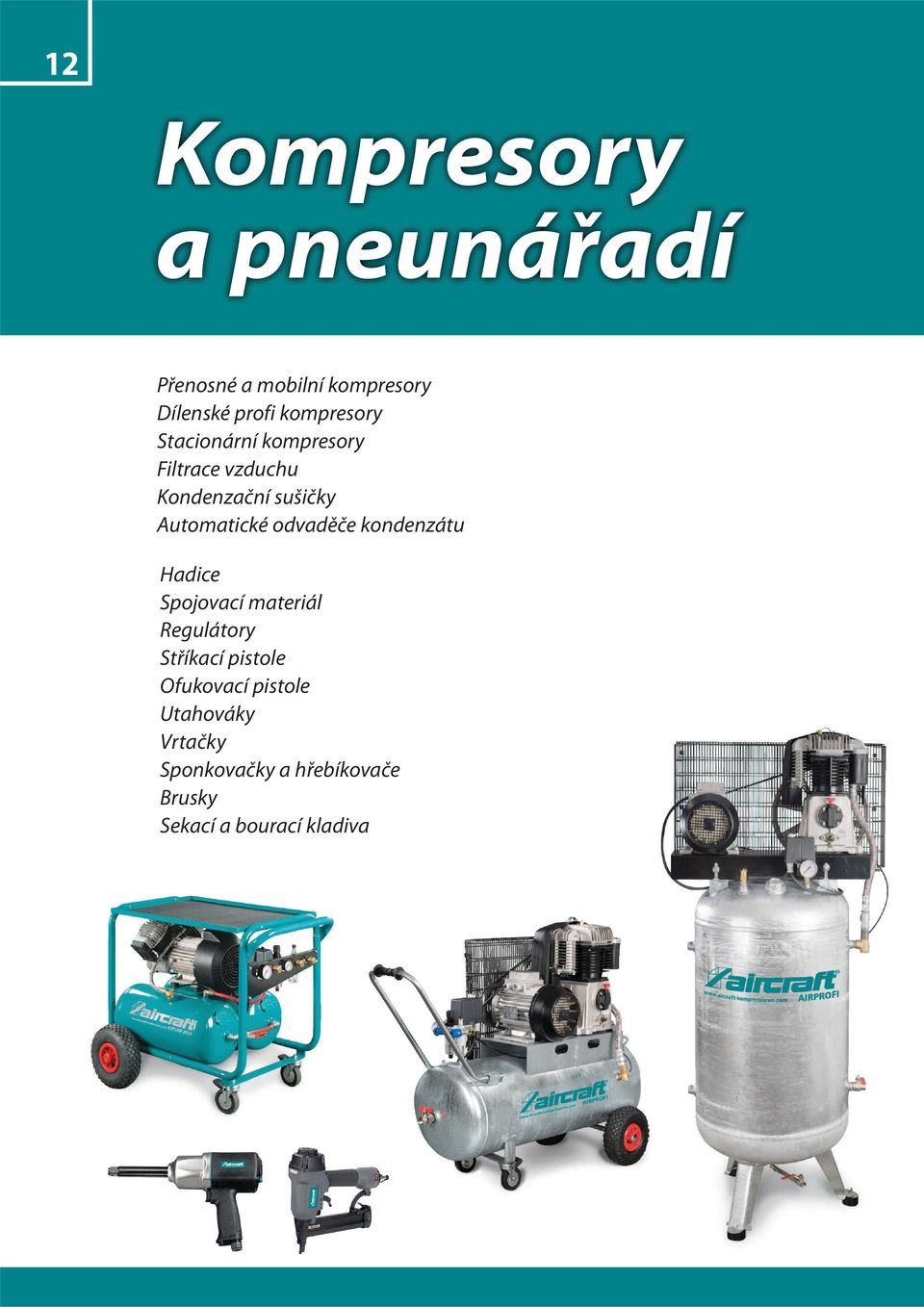

1 12 Kompresory a pneunářadí Přenosné a mobilní kompresory Dílenské profi kompresory Stacionární kompresory Filtrace vzduchu Kondenzační sušičky Automatické odvaděče kondenzátu Hadice Spojovací materiál Regulátory Stříkací pistole Ofukovací pistole Utahováky Vrtačky Sponkovačky a hřebíkovače Brusky Sekací a bourací kladiva

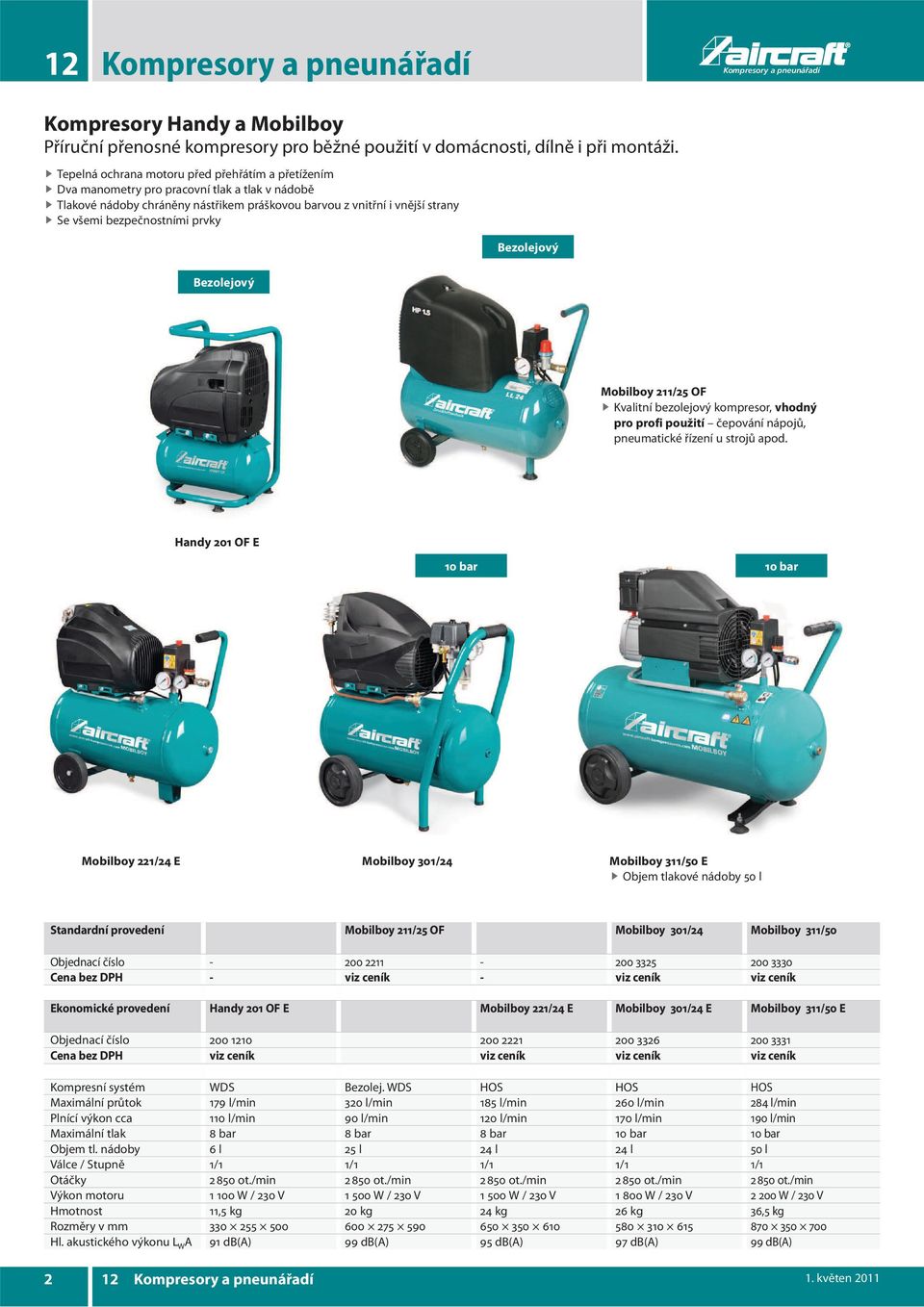

2 Bezolejový Kompresory Handy a Mobilboy Příruční přenosné kompresory pro běžné použití v domácnosti, dílně i při montáži. Tepelná ochrana motoru před přehřátím a přetížením Dva manometry pro pracovní tlak a tlak v nádobě Tlakové nádoby chráněny nástřikem práškovou barvou z vnitřní i vnější strany Se všemi bezpečnostními prvky Bezolejový Bezolejový Mobilboy 211/25 OF Kvalitní bezolejový kompresor, vhodný pro profi použití čepování nápojů, pneumatické řízení u strojů apod. Handy 201 OF E 10 bar 10 bar Mobilboy 221/24 E Mobilboy 301/24 Mobilboy 311/50 E Objem tlakové nádoby 50 l Standardní provedení Mobilboy 211/25 OF Mobilboy 301/24 Mobilboy 311/50 Objednací číslo Cena bez DPH - viz ceník - viz ceník viz ceník Ekonomické provedení Handy 201 OF E Mobilboy 221/24 E Mobilboy 301/24 E Mobilboy 311/50 E Objednací číslo Cena bez DPH viz ceník viz ceník viz ceník viz ceník Kompresní systém WDS Bezolej. WDS HOS HOS HOS Maximální průtok 179 l/min 320 l/min 185 l/min 260 l/min 284 l/min Plnící výkon cca 110 l/min 90 l/min 120 l/min 170 l/min 190 l/min Maximální tlak 8 bar 8 bar 8 bar 10 bar 10 bar Objem tl. nádoby 6 l 25 l 24 l 24 l 50 l Válce / Stupně 1/1 1/1 1/1 1/1 1/1 Otáčky ot./min ot./min ot./min ot./min ot./min Výkon motoru W / 230 V W / 230 V W / 230 V W / 230 V W / 230 V Hmotnost 11,5 kg 20 kg 24 kg 26 kg 36,5 kg Rozměry v mm Hl. akustického výkonu L W A 91 db(a) 99 db(a) 95 db(a) 97 db(a) 99 db(a) květen 2011

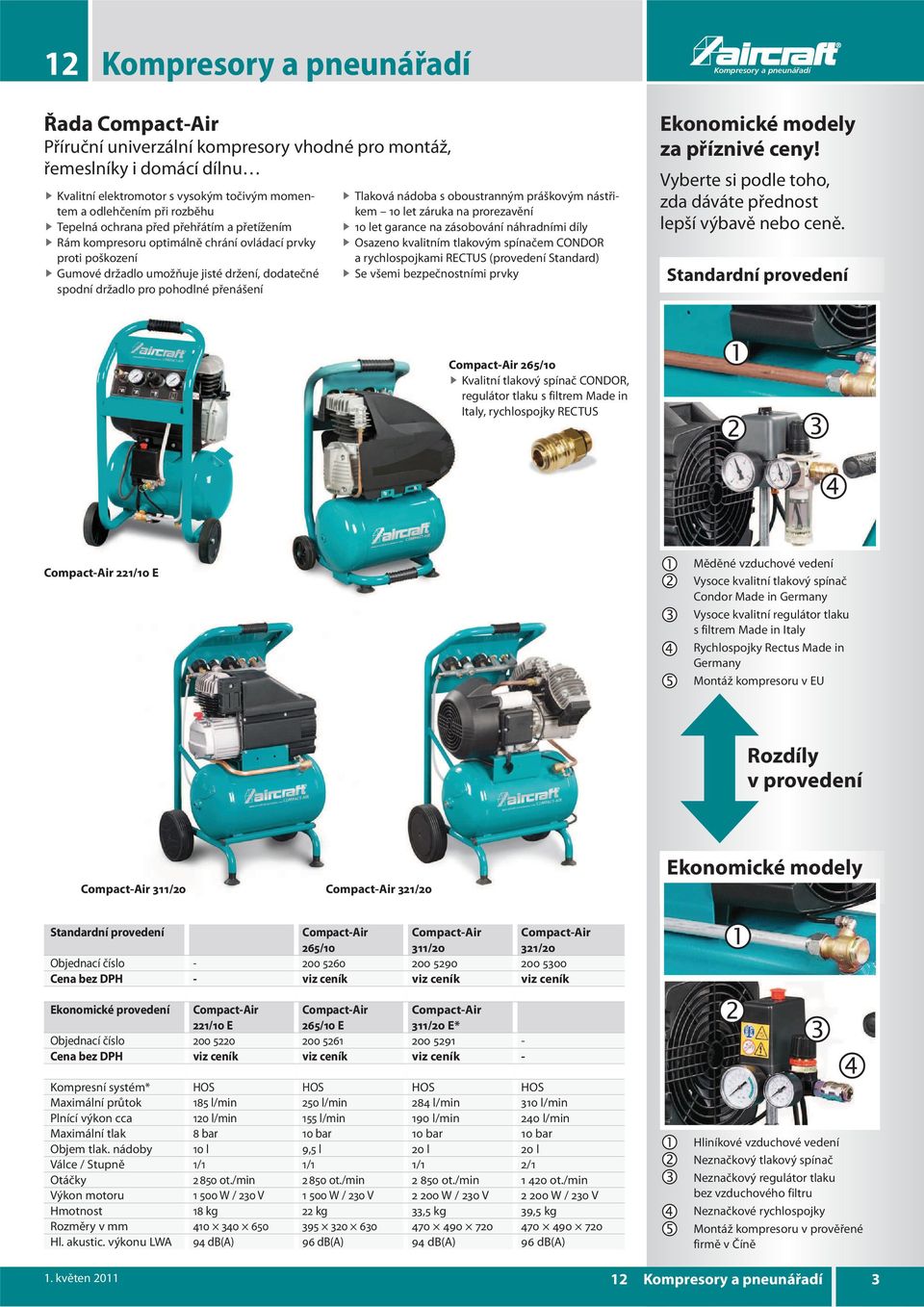

3 Řada Compact-Air Příruční univerzální kompresory vhodné pro montáž, řemeslníky i domácí dílnu Kvalitní elektromotor s vysokým točivým momentem a odlehčením při rozběhu Tepelná ochrana před přehřátím a přetížením Rám kompresoru optimálně chrání ovládací prvky proti poškození Gumové držadlo umožňuje jisté držení, dodatečné spodní držadlo pro pohodlné přenášení Tlaková nádoba s oboustranným práškovým nástřikem 10 let záruka na prorezavění 10 let garance na zásobování náhradními díly Osazeno kvalitním tlakovým spínačem CONDOR a rychlospojkami RECTUS (provedení Standard) Se všemi bezpečnostními prvky Ekonomické modely za příznivé ceny! Vyberte si podle toho, zda dáváte přednost lepší výbavě nebo ceně. Standardní provedení Compact-Air 265/10 Kvalitní tlakový spínač CONDOR, regulátor tlaku s filtrem Made in Italy, rychlospojky RECTUS Compact-Air 221/10 E Měděné vzduchové vedení Vysoce kvalitní tlakový spínač Condor Made in Germany Vysoce kvalitní regulátor tlaku s filtrem Made in Italy Rychlospojky Rectus Made in Germany Montáž kompresoru v EU Rozdíly v provedení Compact-Air 311/20 Compact-Air 321/20 Ekonomické modely Standardní provedení Compact-Air 265/10 Compact-Air 311/20 Compact-Air 321/20 Objednací číslo Cena bez DPH - viz ceník viz ceník viz ceník Ekonomické provedení Compact-Air 221/10 E Compact-Air 265/10 E Compact-Air 311/20 E* Objednací číslo Cena bez DPH viz ceník viz ceník viz ceník - Kompresní systém* HOS HOS HOS HOS Maximální průtok 185 l/min 250 l/min 284 l/min 310 l/min Plnící výkon cca 120 l/min 155 l/min 190 l/min 240 l/min Maximální tlak 8 bar 10 bar 10 bar 10 bar Objem tlak. nádoby 10 l 9,5 l 20 l 20 l Válce / Stupně 1/1 1/1 1/1 2/1 Otáčky ot./min ot./min ot./min ot./min Výkon motoru W / 230 V W / 230 V W / 230 V W / 230 V Hmotnost 18 kg 22 kg 33,5 kg 39,5 kg Rozměry v mm Hl. akustic. výkonu LWA 94 db(a) 96 db(a) 94 db(a) 96 db(a) Hliníkové vzduchové vedení Neznačkový tlakový spínač Neznačkový regulátor tlaku bez vzduchového filtru Neznačkové rychlospojky Montáž kompresoru v prověřené firmě v Číně 1. květen

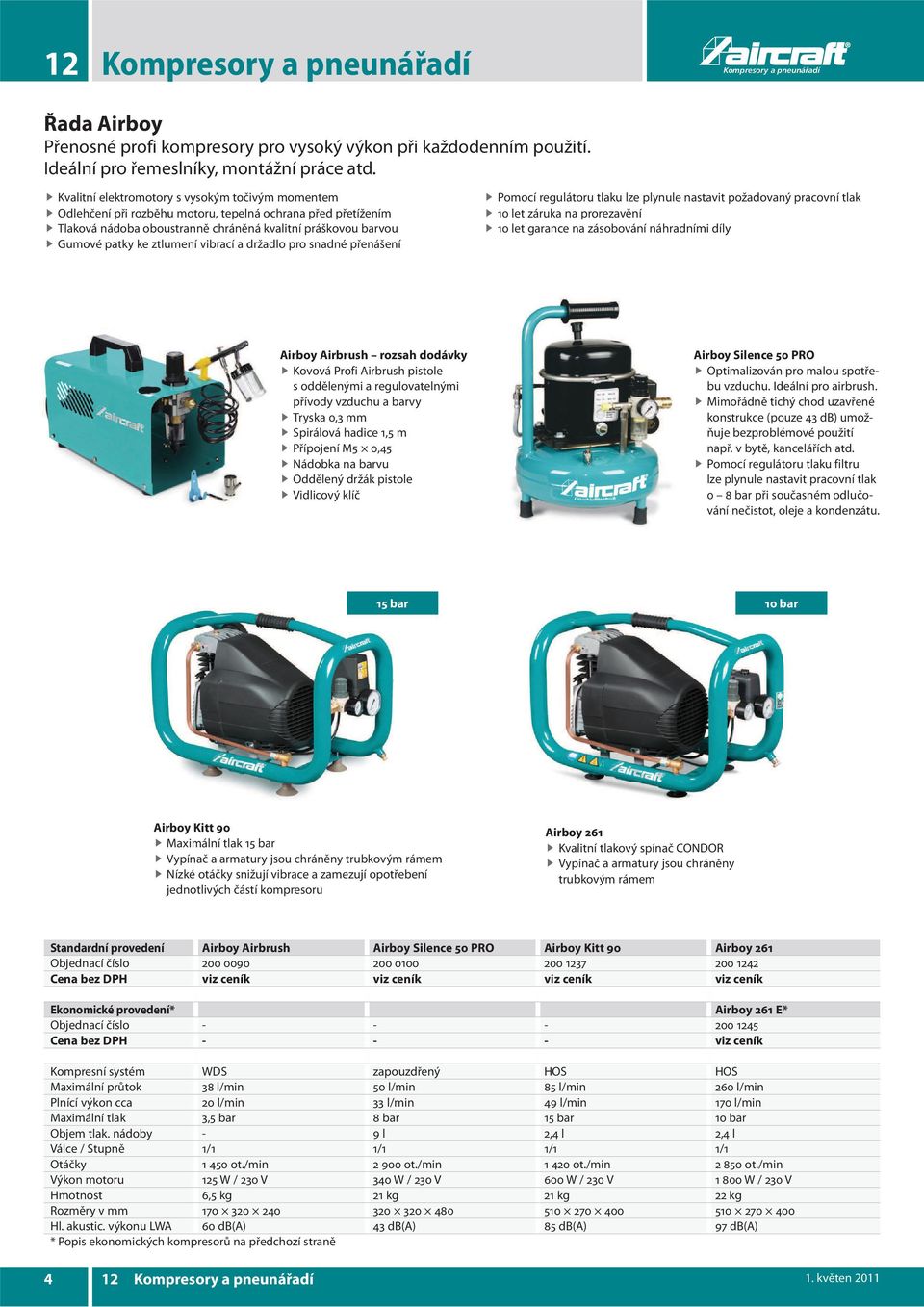

4 Řada Airboy Přenosné profi kompresory pro vysoký výkon při každodenním použití. Ideální pro řemeslníky, montážní práce atd. Kvalitní elektromotory s vysokým točivým momentem Odlehčení při rozběhu motoru, tepelná ochrana před přetížením Tlaková nádoba oboustranně chráněná kvalitní práškovou barvou Gumové patky ke ztlumení vibrací a držadlo pro snadné přenášení Pomocí regulátoru tlaku lze plynule nastavit požadovaný pracovní tlak 10 let záruka na prorezavění 10 let garance na zásobování náhradními díly Airboy Airbrush rozsah dodávky Kovová Profi Airbrush pistole s oddělenými a regulovatelnými přívody vzduchu a barvy Tryska 0,3 mm Spirálová hadice 1,5 m Přípojení M5 0,45 Nádobka na barvu Oddělený držák pistole Vidlicový klíč Airboy Silence 50 PRO Optimalizován pro malou spotřebu vzduchu. Ideální pro airbrush. Mimořádně tichý chod uzavřené konstrukce (pouze 43 db) umožňuje bezproblémové použití např. v bytě, kancelářích atd. Pomocí regulátoru tlaku filtru lze plynule nastavit pracovní tlak 0 8 bar při současném odlučování nečistot, oleje a kondenzátu. 15 bar 10 bar Airboy Kitt 90 Maximální tlak 15 bar Vypínač a armatury jsou chráněny trubkovým rámem Nízké otáčky snižují vibrace a zamezují opotřebení jednotlivých částí kompresoru Airboy 261 Kvalitní tlakový spínač CONDOR Vypínač a armatury jsou chráněny trubkovým rámem Standardní provedení Airboy Airbrush Airboy Silence 50 PRO Airboy Kitt 90 Airboy 261 Objednací číslo Cena bez DPH viz ceník viz ceník viz ceník viz ceník Ekonomické provedení* Airboy 261 E* Objednací číslo Cena bez DPH viz ceník Kompresní systém WDS zapouzdřený HOS HOS Maximální průtok 38 l/min 50 l/min 85 l/min 260 l/min Plnící výkon cca 20 l/min 33 l/min 49 l/min 170 l/min Maximální tlak 3,5 bar 8 bar 15 bar 10 bar Objem tlak. nádoby - 9 l 2,4 l 2,4 l Válce / Stupně 1/1 1/1 1/1 1/1 Otáčky ot./min ot./min ot./min ot./min Výkon motoru 125 W / 230 V 340 W / 230 V 600 W / 230 V W / 230 V Hmotnost 6,5 kg 21 kg 21 kg 22 kg Rozměry v mm Hl. akustic. výkonu LWA 60 db(a) 43 db(a) 85 db(a) 97 db(a) * Popis ekonomických kompresorů na předchozí straně květen 2011

5 Compact-Air PRO Výkonné, univerzální kompresory vozíkového typu s praktickou odkládací plochou. Univerzálně použitelné při montážích a řemeslné výrobě Pěnové pneumatiky v kombinaci s širokým rozchodem kol umožňují pohodlnou přepravu bez nebezpečí defektu Nízká hmotnost Compact-Air BX 330 OF PRO ulehčuje přepravu a přenášení Kvalitní elektromotory s vysokým točivým momentem a tepelnou ochranou, nízké otáčky zaručují maximálně tichý chod a životnost, rozběhový kondenzátor a odlehčovací ventil usnadňují spuštění kompresoru Hák na hadici Praktický hák na hadici (hadice není součástí dodávky) Držadlo Pogumované držadlo zaručuje bezpečné a jisté držení Držadlo s ochranným krytem poskytuje praktickou odkládací plochu nad agregátem a optimálně chrání všechny díly ohrožené při přepravě Se všemi bezpečnostními prvky Tlaková nádoba s oboustranný práškovým nástřikem, 10 let záruka na prorezavění 10 let garance na zásobování náhradními díly Vybaveny kvalitním tlakovým spínačem CONDOR a rychlospojkami RECTUS Profesionální bezolejový HDS systém. Praktická odkládací plocha Horní ochranný kryt chrání kompresor při přepravě, při pádu předmětu na staveništi, atp. Ochranný kryt navíc plní funkci odkládací plochy pro nástroje, dokumenty Profesionální bezolejový HDS systém. Compact-Air 321/24 OF PRO Compact-Air 321/24 PRO Pneumatiky plněné PU pěnou Velká stabilní kola s pneumatikami plněnými PU pěnou zajišťují jednoduchou a pohodlnou přepravu také na nerovném povrchu (nebo např. po schodech) bez nebezpečí defektu Držadlo Přídavné spodní držadlo usnadňuje přenášení kompresoru Typ Compact-Air 321/24 PRO Compact-Air 321/24 OF PRO Compact-Air BX 330 OF PRO Objednací číslo Cena bez DPH viz ceník viz ceník viz ceník Compact Air BX 330 OF Pro Bezolejový, bezúdržbový agregát typu boxer s nižší hmotností snadná a pohodlnější přeprava Vhosný pro řemeslnou a výrobní sféru Tichý chod umožňuje příjemnou práci a zaručuje delší životnost kompresoru Technická data Kompresní systém* HOS bezolejový - HDS bezolejový - HDS Maximální průtok 310 l/min 320 l/min 330 l/min Plnící výkon cca 240 l/min 230 l/min 200 l/min Maximální tlak 10 bar 10 bar 10 bar Objem tlakové nádoby 24 l 24 l 24 l Válce / Stupně 2/1 2/1 2/1 Otáčky ot./min ot./min ot./min Výkon motoru W / 230 V W / 230 V W / 230 V Hmotnost 50 kg 50 kg 36 kg Rozměry (d š v) v mm Hl. akustic. tlaku LPA (4 m) 91 db(a) 91 db(a) 80 db(a) 1. květen

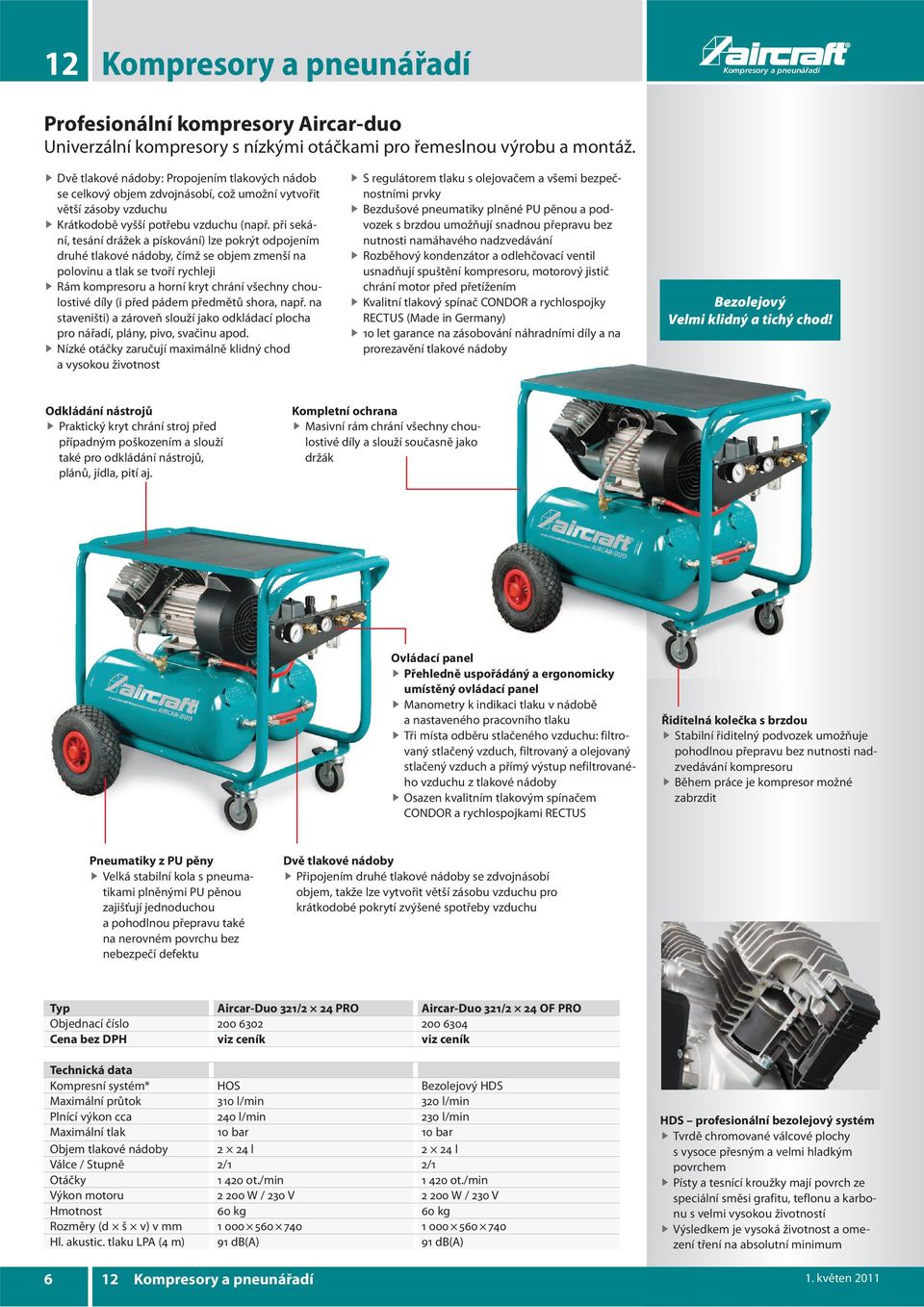

6 Profesionální kompresory Aircar-duo Univerzální kompresory s nízkými otáčkami pro řemeslnou výrobu a montáž. Dvě tlakové nádoby: Propojením tlakových nádob se celkový objem zdvojnásobí, což umožní vytvořit větší zásoby vzduchu Krátkodobě vyšší potřebu vzduchu (např. při sekání, tesání drážek a pískování) lze pokrýt odpojením druhé tlakové nádoby, čímž se objem zmenší na polovinu a tlak se tvoří rychleji Rám kompresoru a horní kryt chrání všechny choulostivé díly (i před pádem předmětů shora, např. na staveništi) a zároveň slouží jako odkládací plocha pro nářadí, plány, pivo, svačinu apod. Nízké otáčky zaručují maximálně klidný chod a vysokou životnost S regulátorem tlaku s olejovačem a všemi bezpečnostními prvky Bezdušové pneumatiky plněné PU pěnou a podvozek s brzdou umožňují snadnou přepravu bez nutnosti namáhavého nadzvedávání Rozběhový kondenzátor a odlehčovací ventil usnadňují spuštění kompresoru, motorový jistič chrání motor před přetížením Kvalitní tlakový spínač CONDOR a rychlospojky RECTUS (Made in Germany) 10 let garance na zásobování náhradními díly a na prorezavění tlakové nádoby Bezolejový Velmi klidný a tichý chod! Odkládání nástrojů Praktický kryt chrání stroj před případným poškozením a slouží také pro odkládání nástrojů, plánů, jídla, pití aj. Kompletní ochrana Masivní rám chrání všechny choulostivé díly a slouží současně jako držák Ovládací panel Přehledně uspořádáný a ergonomicky umístěný ovládací panel Manometry k indikaci tlaku v nádobě a nastaveného pracovního tlaku Tři místa odběru stlačeného vzduchu: filtrovaný stlačený vzduch, filtrovaný a olejovaný stlačený vzduch a přímý výstup nefiltrovaného vzduchu z tlakové nádoby Osazen kvalitním tlakovým spínačem CONDOR a rychlospojkami RECTUS Řiditelná kolečka s brzdou Stabilní řiditelný podvozek umožňuje pohodlnou přepravu bez nutnosti nadzvedávání kompresoru Během práce je kompresor možné zabrzdit Pneumatiky z PU pěny Velká stabilní kola s pneumatikami plněnými PU pěnou zajišťují jednoduchou a pohodlnou přepravu také na nerovném povrchu bez nebezpečí defektu Dvě tlakové nádoby Připojením druhé tlakové nádoby se zdvojnásobí objem, takže lze vytvořit větší zásobu vzduchu pro krátkodobé pokrytí zvýšené spotřeby vzduchu Typ Aircar-Duo 321/2 24 PRO Aircar-Duo 321/2 24 OF PRO Objednací číslo Cena bez DPH viz ceník viz ceník Technická data Kompresní systém* HOS Bezolejový HDS Maximální průtok 310 l/min 320 l/min Plnící výkon cca 240 l/min 230 l/min Maximální tlak 10 bar 10 bar Objem tlakové nádoby 2 24 l 2 24 l Válce / Stupně 2/1 2/1 Otáčky ot./min ot./min Výkon motoru W / 230 V W / 230 V Hmotnost 60 kg 60 kg Rozměry (d š v) v mm Hl. akustic. tlaku LPA (4 m) 91 db(a) 91 db(a) HDS profesionální bezolejový systém Tvrdě chromované válcové plochy s vysoce přesným a velmi hladkým povrchem Písty a tesnící kroužky mají povrch ze speciální směsi grafitu, teflonu a karbonu s velmi vysokou životností Výsledkem je vysoká životnost a omezení tření na absolutní minimum květen 2011

7 Aircar-Bau Stavební kompresory s maximálním tlakem 14 bar a pohonem pomocí elektromotoru nebo spalovacího motoru. Vysoce výkoný agregát s nízkými otáčkami zajišťuje klidný chod a je zárukou dlouhé životnosti Velké kolo ventilátoru a vedení vzduchu zajišťují optimální chlazení kompresoru Stabilní klecové krytí řemenového převodu Kvalitní elektromotor s vysokým točivým momentem je chráněn motorovým jističem před přehřátím a přetížením Model AIRCRAFT-BAU 650 B PRO se zážehovým motorem Honda s volnoběhem a regulací otáček Přídavný chladič s velkými chladicími lamelami zajišťuje nízkou vstupní teplotu do tlakové nádoby a snižuje tak tvorbu kondenzátu Transportní oka na rámu stroje Pěnové pneumatiky spolu s transportním držadlem umožňují jednoduchou manipulaci s kompresorem Se všemi bezpečnostními prvky 10 let garance na zásobování náhradními díly Přeprava Transportní oka ulehčují manipulaci se strojem nakládání při přepravě, umístění do vyššího patra, apod.) Odkládání nástrojů Praktický kryt chrání stroj před případným poškozením (např. pádem stavebního materiálu) a poslouží také pro odkládání nástrojů, plánů aj. Aircar-bau 650 PRO Silentbloky Dva silentbloky zajišťují potřebnou stabilitu Pneumatiky z PU pěny Velká stabilní kola s pneumatikami plněnými PU pěnou zajišťují jednoduchou a pohodlnou přepravu také na nerovném povrchu (např. na stavbě) bez nebezpečí defektu Aircar-bau 650 B PRO Jednoválcový čtyřtaktní zážehový motor Honda s volnoběhem a regulací otáček provoz bez potřeby elektrické sítě Typ Aircar-BAU 650 PRO Aircar-BAU 650 B PRO Objednací číslo Cena bez DPH viz ceník viz ceník Technická data Kompresní systém* HOS HOS Maximální průtok 567 l/min 595 l/min Plnící výkon cca 455 l/min 475 l/min Maximální tlak 14 bar 14 bar Objem tlakové nádoby 3,5 l 3,5 l Válce / Stupně 2/2 2/2 Otáčky 840 ot./min 880 ot./min Výkon motoru Elektromotor W/400 V Jednoválcový, čtyřtaktní zážehový motor HONDA, W (5,4 HP) Hmotnost 110 kg 130 kg Rozměry mm mm Hl. akustic. tlaku LPA (4 m) 95 db(a) 99 db(a) Volnoběžný ventil Odlehčovací volnoběžný ventil eliminuje stálé zapínání a vypínání kompresoru Po dosažení nastaveného tlaku se ventil otevře a kompresor běží na volnoběh bez dodávky stlačeného vzduchu Po snížení tlaku se ventil uzavře a kompresor začne plnit tlakovou nádobu 1. květen

8 Řada Airstar spolehlivé kompresory pro náročné uživatele s osvědčeným pohonem pomocí ozubeného klínového řemene a dvouválcovými vysoce výkonnými agregáty. Dvouválcové vysoce výkonné agregáty zaručují dlouhou životnost Velké kolo ventilátoru a vedení vzduchu zajišťují optimální chlazení kompresoru Kvalitní elektromotor s vysokým kroutícím momentem je chráněn motorovým jističem před přehřátím a přetížením Rozběhový kondenzátor a odlehčovací ventil usnadňují spuštění kompresoru (u typů 230 V) Modely na 400 V mají síťovou vidlici s otočným mechanismem pro snadné přefázování Chladič a přídavný chladič s velkoplošnými chladicími lamelami zajišťují nízkou vstupní teplotu vzduchu do tlakové nádoby Pružné pancéřové vedení odolné proti vibracím zaručuje dlouhou životnost (mimo Airstar 321/323) Bezdušové pneumatiky plněné pěnou a řiditelný podvozek s brzdou umožňují snadnou přepravu bez nutnosti nadzvedávání kompresoru Regulátor tlaku se dvěma manometry Kvalitní tlakový spínač CONDOR (mimo Airstar 321/323) Spolehlivé rychlospojky RECTUS Dlouhodobá antikorozní ochrana tlakové nádoby pomocí oboustranného nástřiku kvalitní práškovou barvou Odolné klecové krytí řemenového převodu Kompresor kompletně připraven k připojení Se všemi bezpečnostními prvky 10 roků záruka na prorezavění tlakové nádoby 10 roků garance na zásobování náhradními díly Airstar 503/50 (400 V) Airstar 321/50 (230 V) Airstar 323/50 (400 V) Vzduchové vedení měděnou trubkou Jednoduché držadlo Přední kolečka bez brzdy Standardní tlakový regulátor Airstar 401/50 (230 V) Airstar 403/50 (400 V) Airstar 503/100 (400 V) Typ Airstar 321/50 Airstar 323/50 Airstar 401/50 Airstar 403/50 Objednací číslo Cena bez DPH viz ceník viz ceník viz ceník viz ceník Technická data Kompresní systém* HOS HOS HOS HOS Maximální průtok 235 l/min 235 l/min 390 l/min 390 l/min Plnící výkon cca 171 l/min 171 l/min 285 l/min 285 l/min Maximální tlak 10 bar 10 bar 10 bar 10 bar Objem tlakové nádoby 50 l 50 l 50 l 50 l Válce / Stupně 2/1 2/1 2/1 2/1 Otáčky ot./min ot./min ot./min ot./min Výkon motoru W / 230 V W / 400 V W / 230 V W / 400 V Hmotnost 48,5 kg 48,5 kg 57,5 kg 57,5 kg Rozměry (d š v) v mm Hl. akustic. tlaku LPA (4 m) 92 db(a) 92 db(a) 96 db(a) 96 db(a) květen 2011

9 Více výbavy od modelu Airstar 401/50 Dvoustupňové kompresory Airstar 703/853 Pružné pancéřové vedení odolné proti vibracím zaručuje dlouhou životnost Oboustranně upevněné držadlo a gumová rukojeť pro pohodlnější a bezpečnou manipulaci Stabilní řiditelný podvozek s parkovacími brzdami v kombinaci s velkými koly se vzduchem plněnými pneumatikami zaručují komfortní manipulaci Dvoustupňový dvouválcový agregát vysoký výkon i při nízkých otáčkách = tichý chod a delší životnost s nižším opotřebením Přídavné mezichlazení stlačeného vzduchu zaručuje nízkou tvorbu kondenzátu Na regulátoru tlaku lze plynule nastavit pracovní tlak Filtr pro odlučování kondenzátu a nečistot z tlakového vzduchu Dva manometry ukazují tlak v nádobě a pracovní tlak Kvalitní tlakový spínač CONDOR a spolehlivé rychlospojky RECTUS Airstar 703/100 (400 V) Vysoce výkonný agregát HOS Dvouválcové vysoce výkonné agregáty z hliníkové slitiny s ocelovými vložkami válců s nízkými otáčkami zaručují velmi klidný chod a dlouhou životnost Pružné pancéřové vedení odolné proti vibracím zaručuje dlouhou životnost (mimo Airstar 321) Chladič s velkoplošnými chladicími lamelami zajišťuje nízkou vstupní teplotu vzduchu do tlakové nádoby a snižuje tak tvorbu kondenzátu Stabilní podvozek s velkými koly a předními řiditelnými kolečky s brzdou zaručují pohodlnou přepravu bez nutnosti nadzvedávání kompresoru Airstar 853/100 (400 V) * Volitelně s tlakovou nádobou s objemem 200 l. Platí pro kompresory Airstar 503/100, 703/100 a 853/100. Cena na dotaz. Airstar 503/50 Airstar 503/100 Airstar 703/100 Airstar 853/ viz ceník viz ceník viz ceník viz ceník HOS HOS HOS HOS 510 l/min 510 l/min 650 l/min 850 l/min 400 l/min 400 l/min 520 l/min 680 l/min 10 bar 10 bar 10 bar 10 bar 50 l 100 l* 100 l* 100 l* 2/1 2/1 2/2 2/ ot./min ot./min 950 ot./min ot./min W / 400 V W / 400 V W / 400 V W / 400 V 65 kg 75 kg 99 kg 112 kg db(a) 94 db(a) 93 db(a) 95 db(a) Zadní kola mají pneumatiky plněné PU pěnou není možný defekt. (od typu 401) 1. květen

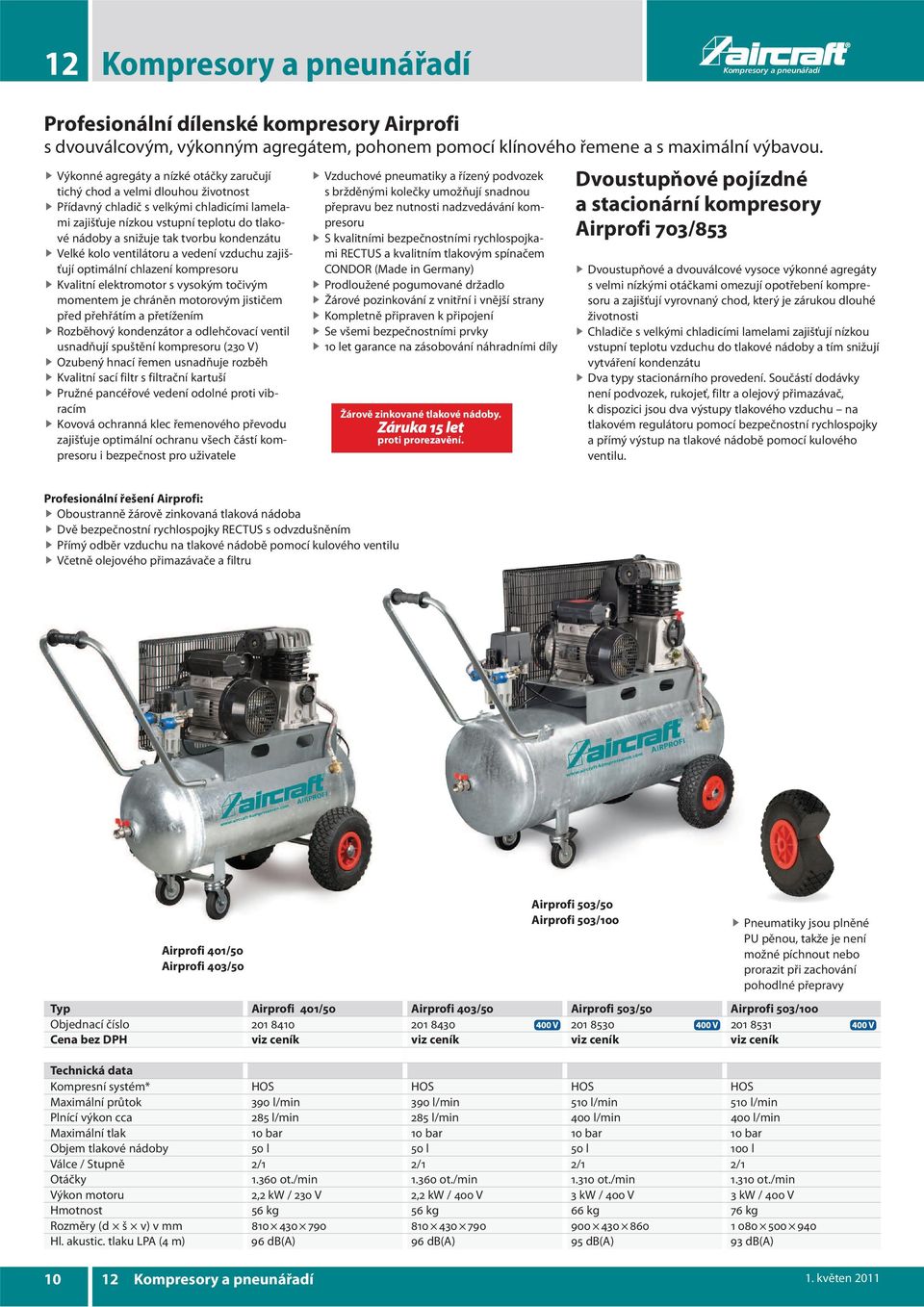

10 Profesionální dílenské kompresory Airprofi s dvouválcovým, výkonným agregátem, pohonem pomocí klínového řemene a s maximální výbavou. Výkonné agregáty a nízké otáčky zaručují tichý chod a velmi dlouhou životnost Přídavný chladič s velkými chladicími lamelami zajišťuje nízkou vstupní teplotu do tlakové nádoby a snižuje tak tvorbu kondenzátu Velké kolo ventilátoru a vedení vzduchu zajišťují optimální chlazení kompresoru Kvalitní elektromotor s vysokým točivým momentem je chráněn motorovým jističem před přehřátím a přetížením Rozběhový kondenzátor a odlehčovací ventil usnadňují spuštění kompresoru (230 V) Ozubený hnací řemen usnadňuje rozběh Kvalitní sací filtr s filtrační kartuší Pružné pancéřové vedení odolné proti vibracím Kovová ochranná klec řemenového převodu zajišťuje optimální ochranu všech částí kompresoru i bezpečnost pro uživatele Vzduchové pneumatiky a řízený podvozek s bržděnými kolečky umožňují snadnou přepravu bez nutnosti nadzvedávání kompresoru S kvalitními bezpečnostními rychlospojkami RECTUS a kvalitním tlakovým spínačem CONDOR (Made in Germany) Prodloužené pogumované držadlo Žárové pozinkování z vnitřní i vnější strany Kompletně připraven k připojení Se všemi bezpečnostními prvky 10 let garance na zásobování náhradními díly Žárově zinkované tlakové nádoby. Záruka 15 let proti prorezavění. Dvoustupňové pojízdné a stacionární kompresory Airprofi 703/853 Dvoustupňové a dvouválcové vysoce výkonné agregáty s velmi nízkými otáčkami omezují opotřebení kompresoru a zajišťují vyrovnaný chod, který je zárukou dlouhé životnosti Chladiče s velkými chladicími lamelami zajišťují nízkou vstupní teplotu vzduchu do tlakové nádoby a tím snižují vytváření kondenzátu Dva typy stacionárního provedení. Součástí dodávky není podvozek, rukojeť, filtr a olejový přimazávač, k dispozici jsou dva výstupy tlakového vzduchu na tlakovém regulátoru pomocí bezpečnostní rychlospojky a přímý výstup na tlakové nádobě pomocí kulového ventilu. Profesionální řešení Airprofi: Oboustranně žárově zinkovaná tlaková nádoba Dvě bezpečnostní rychlospojky RECTUS s odvzdušněním Přímý odběr vzduchu na tlakové nádobě pomocí kulového ventilu Včetně olejového přimazávače a filtru Airprofi 401/50 Airprofi 403/50 Airprofi 503/50 Airprofi 503/100 Pneumatiky jsou plněné PU pěnou, takže je není možné píchnout nebo prorazit při zachování pohodlné přepravy Typ Airprofi 401/50 Airprofi 403/50 Airprofi 503/50 Airprofi 503/100 Objednací číslo Cena bez DPH viz ceník viz ceník viz ceník viz ceník Technická data Kompresní systém* HOS HOS HOS HOS Maximální průtok 390 l/min 390 l/min 510 l/min 510 l/min Plnící výkon cca 285 l/min 285 l/min 400 l/min 400 l/min Maximální tlak 10 bar 10 bar 10 bar 10 bar Objem tlakové nádoby 50 l 50 l 50 l 100 l Válce / Stupně 2/1 2/1 2/1 2/1 Otáčky ot./min ot./min ot./min ot./min Výkon motoru 2,2 kw / 230 V 2,2 kw / 400 V 3 kw / 400 V 3 kw / 400 V Hmotnost 56 kg 56 kg 66 kg 76 kg Rozměry (d š v) v mm Hl. akustic. tlaku LPA (4 m) 96 db(a) 96 db(a) 95 db(a) 93 db(a) květen 2011

11 14 argumentů pro náročné profesionály Vnější i vnitřní žárové pozinkování = záruka 15 let na prorezavění tlakové nádoby. Tři odběrná místa stlačeného vzduchu pro filtrovaný stlačený vzduch, filtrovaný a olejovaný stlačený vzduch a přímý výstup stlačeného vzduchu z tlakové nádoby Dvouválcový vysoce výkonný agregát v kombinaci s nízkými otáčkami zaručuje tichý chod a dlouhou životnost. Kvalitní sací filtr. Přídavný chladič s velkými chladicími lamelami zajišťuje nízkou vstupní teplotu do tlakové nádoby a snižuje tak tvorbu kondenzátu. Šetříme za Vás 13 bar místo 15 bar naše 15 bar kompresory jsou nastaveny na pracovní tlak 13 bar to je dostačující pro 90 % uživatelů každý další bar navíc znamená zvýšení spotřeby energie o 8 % Pro úsporu energie jsme vypínací tlak omezili za Vás. V případě, že budete potřebovat tlak 15 bar, můžete ho kdykoliv sami snadno nastavit na regulátoru tlaku. Velké kolo ventilátoru a chladič s velkoplošnými lamelami zajišťují optimální chlazení. Kovová ochranná klec řemenového převodu optimálně chrání rotační části kompresoru. Kvalitní elektromotory s vysokým točivým momentem jsou pomocí motorového jističe chráněny před přehřátím a přetížením. Všechna odběrná místa stlačeného vzduchu jsou vybavena bezpečnostními rychlospojkami s jednoručním ovládáním podle DIN EN 983. Použitím této technologie se dvěma oddělenými blokovacími systémy je dosažena maximální bezpečnost práce. Kvalitní ozubený hnací řemen usnadňuje rozběh, snižuje hlučnost, zlepšuje přenos sil a snižuje příkon až o 30 % V modely mají síťovou vidlici s otočnými kolíky pro snadnou změnu směru otáčení motoru. Kvalitní tlakové spínače CONDOR (Made in Germany). Prodloužené držadlo s gumovým madlem a druhé držadlo na tlakové nádobě umožňují bezproblémovou manipulaci. Pružné pancéřové vedení odolné proti vibracím zaručuje dlouhou životnost. Odlehčovací ventil usnadňuje spuštění kompresoru. Tlaková nádoba je vybavena kulovým ventilem pro přímý výstup stlačného vzduchu. Řiditelný podvozek s parkovacími brzdami. Velká zadní kola s pneumatikami plněnými PU pěnou Airprofi 853/ Airprofi 703/100/10 H Stacionární provedení s tlakovou nádobou 100 l Typ AIRPROFI 703/100 Airprofi 703/100/10 H Airprofi 853/100/10 H Objednací číslo Cena bez DPH viz ceník viz ceník Typ Airprofi 703/100 Airprofi 853/100 Airprofi 703/75/13 13 bar Airprofi 703/100/15 15 bar Objednací číslo Cena bez DPH viz ceník viz ceník viz ceník viz ceník Technická data Kompresní systém* HOS HOS HOS HOS Maximální průtok 650 l/min 850 l/min 500 l/min 500 l/min Plnící výkon cca 520 l/min 680 l/min 400 l/min 400 l/min Maximální tlak 10 bar 10 bar 13 bar 15 bar Objem tlakové nádoby 100 l 100 l 75 l 100 l Válce / Stupně 2/2 2/2 2/2 2/2 Otáčky 950 ot./min ot./min 850 ot./min 850 ot./min Výkon motoru 4 kw / 400 V 5,5 kw / 400 V 4 kw / 400 V 4 kw / 400 V Hmotnost 99 kg 112 kg 103 kg 109 kg Rozměry (d š v) v mm Hl. akustic. tlaku LPA (4 m) 93 db(a) 95 db(a) 93 db(a) 94 db(a) 1. květen

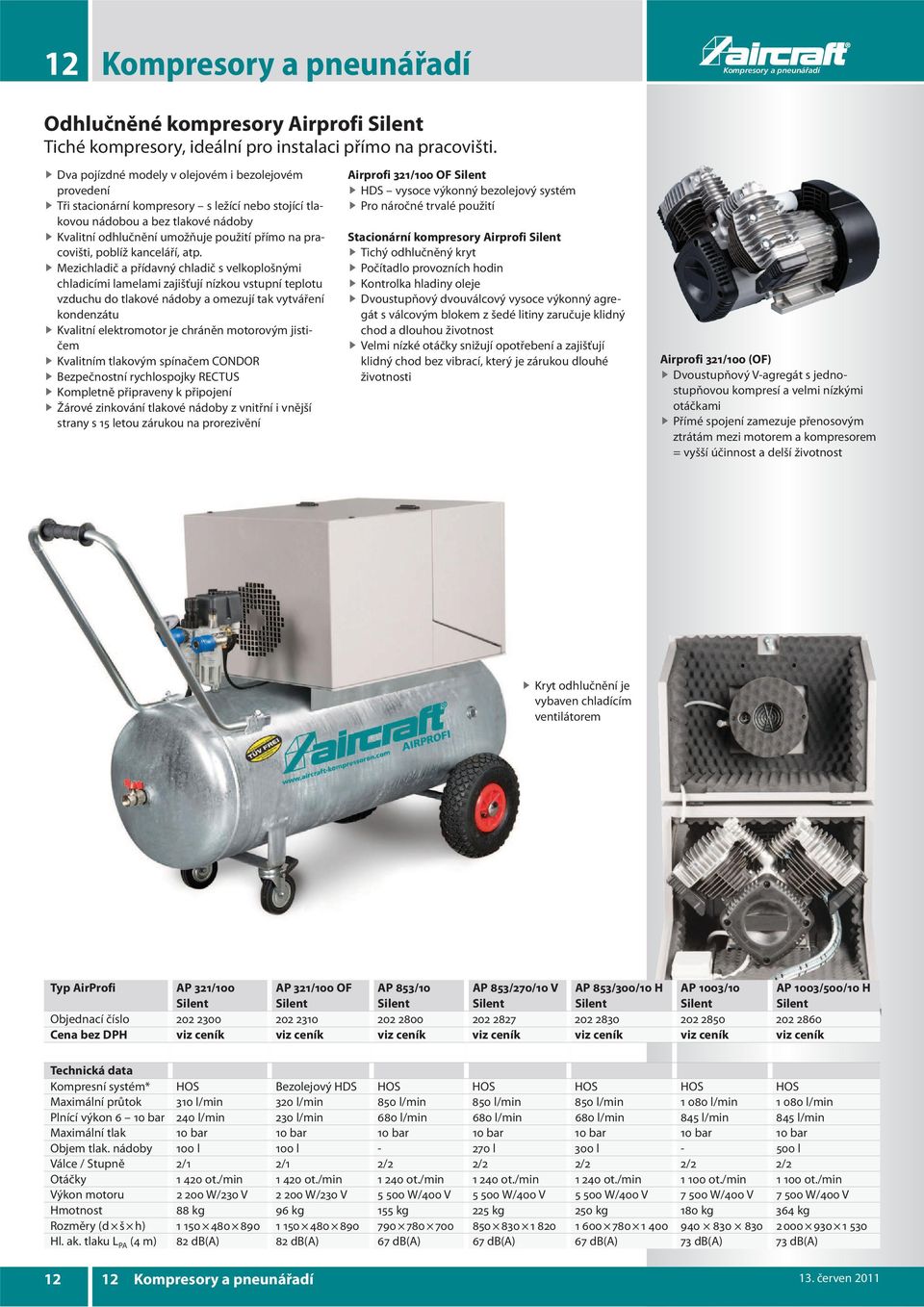

12 Odhlučněné kompresory Airprofi Silent Tiché kompresory, ideální pro instalaci přímo na pracovišti. Dva pojízdné modely v olejovém i bezolejovém provedení Tři stacionární kompresory s ležící nebo stojící tlakovou nádobou a bez tlakové nádoby Kvalitní odhlučnění umožňuje použití přímo na pracovišti, poblíž kanceláří, atp. Mezichladič a přídavný chladič s velkoplošnými chladicími lamelami zajišťují nízkou vstupní teplotu vzduchu do tlakové nádoby a omezují tak vytváření kondenzátu Kvalitní elektromotor je chráněn motorovým jističem Kvalitním tlakovým spínačem CONDOR Bezpečnostní rychlospojky RECTUS Kompletně připraveny k připojení Žárové zinkování tlakové nádoby z vnitřní i vnější strany s 15 letou zárukou na prorezivění Airprofi 321/100 OF Silent HDS vysoce výkonný bezolejový systém Pro náročné trvalé použití Stacionární kompresory Airprofi Silent Tichý odhlučněný kryt Počítadlo provozních hodin Kontrolka hladiny oleje Dvoustupňový dvouválcový vysoce výkonný agregát s válcovým blokem z šedé litiny zaručuje klidný chod a dlouhou životnost Velmi nízké otáčky snižují opotřebení a zajišťují klidný chod bez vibrací, který je zárukou dlouhé životnosti Airprofi 321/100 (OF) Dvoustupňový V-agregát s jednostupňovou kompresí a velmi nízkými otáčkami Přímé spojení zamezuje přenosovým ztrátám mezi motorem a kompresorem = vyšší účinnost a delší životnost Kryt odhlučnění je vybaven chladícím ventilátorem Typ AirProfi AP 321/100 Silent AP 321/100 OF Silent AP 853/10 Silent AP 853/270/10 V Silent AP 853/300/10 H Silent AP 1003/10 Silent AP 1003/500/10 H Silent Objednací číslo Cena bez DPH viz ceník viz ceník viz ceník viz ceník viz ceník viz ceník viz ceník Technická data Kompresní systém* HOS Bezolejový HDS HOS HOS HOS HOS HOS Maximální průtok 310 l/min 320 l/min 850 l/min 850 l/min 850 l/min l/min l/min Plnící výkon 6 10 bar 240 l/min 230 l/min 680 l/min 680 l/min 680 l/min 845 l/min 845 l/min Maximální tlak 10 bar 10 bar 10 bar 10 bar 10 bar 10 bar 10 bar Objem tlak. nádoby 100 l 100 l l 300 l l Válce / Stupně 2/1 2/1 2/2 2/2 2/2 2/2 2/2 Otáčky ot./min ot./min ot./min ot./min ot./min ot./min ot./min Výkon motoru W/230 V W/230 V W/400 V W/400 V W/400 V W/400 V W/400 V Hmotnost 88 kg 96 kg 155 kg 225 kg 250 kg 180 kg 364 kg Rozměry (d š h) Hl. ak. tlaku L PA (4 m) 82 db(a) 82 db(a) 67 db(a) 67 db(a) 67 db(a) 73 db(a) 73 db(a) červen 2011

13 Airprofi 853/10 Silent Odhlučněný kompresor bez tlakové nádoby Ovládací panel Hlavní vypínač Bezpečnostní vypínač Počítadlo motohodin Kontrolka hladiny oleje Manometr Na panelu jsou vyznačeny intervaly výměny provozních náplní a spotřebního materiálu Airprofi 853/270/10 V Silent Airprofi 853/300/10 H Silent Airprofi 853/10 Silent Dodáváno s jištěním motoru, manometrem, počitadlem provozních hodin, řídící jednotkou, přepínačem hvězdatrojúhelník, odlehčením při rozběhu, ukazatelem stavu oleje, kulovým ventilem na výstupu a silentbloky Airprofi 853/270/10 H Silent Airprofi 853/270/10 V Silent Vysoce kvalitní sací filtr Kvalitní tlakový spínač CONDOR Samostatný přívod vzduchu pro chlazení motoru Přídavný chladič stlačeného vzduchu s velkými lamelami před tlakovou nádobou zabraňuje přehřátí a snižuje tvorbu kondenzátu 13. červen

14 Stacionární kompresory Airprofi V Stacionární kompresory se stojící nádobou o objemu 270 l a tlakem 10 nebo 15 bar maximální výkon na minimálním prostoru. Dvoustupňový a dvouválcový vysoce výkonný agregát zaručuje klidný chod a dlouhou životnost Chladič s velkoplošnými chladicími lamelami zajišťuje nízkou vstupní teplotu vzduchu do tlakové nádoby a snižuje tak tvorbu kondenzátu Velké kolo ventilátoru a vedení vzduchu zajišťuje optimální chlazení Kvalitní filtrační patrona Kvalitní elektromotory s vysokým točivým momentem chráněny motorovým jističem před přehřátím a přetížením Kvalitní tlakový spínač CONDOR Kvalitní ozubený hnací řemen Připraveny k připojení se všemi armaturami 10 let záruka na zásobování náhradními díly 15 let záruka na prorezivění tlakové nádoby Žárově zinkované tlakové nádoby. Záruka 15 let proti prorezavění. Airprofi 823/270 V Tlaková stanice Airprofi 823/270 VK Typ Airprofi 703/270/10 V Airprofi 853/270/10 V Airprofi 1003/270/10 V Airprofi 703/270/15 V Airprofi 753/270/15 V Objednací číslo Cena bez DPH viz ceník viz ceník viz ceník viz ceník viz ceník Typ Airprofi 703/270/10 VK Airprofi 853/270/10 VK Airprofi 1003/270/10 VK Airprofi 703/270/15 VK Airprofi 753/270/15 VK Objednací číslo K K K K K Cena bez DPH viz ceník viz ceník viz ceník viz ceník viz ceník Typ Airprofi 703/270/10 VKK Airprofi 853/270/10 VKK Airprofi 1003/270/10 VKK Airprofi F 703/270/15 VKK Airprofi 753/270/15 VKK Objednací číslo KK KK KK KK KK Cena bez DPH viz ceník viz ceník viz ceník viz ceník viz ceník Technická data Kompresní systém* HOS HOS HOS HOS HOS Maximální průtok 650 l/min 850 l/min 960 l/min 575 l/min 750 l/min Plnící výkon 6-10 bar 520 l/min 680 l/min 750 l/min 460 l/min 525 l/min Maximální tlak 10 bar 10 bar 10 bar 15 bar 15 bar Objem tlak. nádoby 270 l 270 l 270 l 270 l 270 l Válce / Stupně 2/2 2/2 2/2 2/2 2/2 Otáčky 950 ot./min ot./min ot./min 850 ot./min 785 ot./min Výkon motoru 4 kw 5,5 kw 5,5 kw 4 kw 5,5 kw Hmotnost 160 kg 170 kg 245 kg 190 kg 190 kg Rozměry (d š h) mm mm mm mm mm Hl. ak. tlaku LPA (4 m) 83 db(a) 83 db(a) 82 db(a) 83 db(a) 82 db(a) Výstup stl. vzduchu 3/4 3/4 3/4 3/4 3/ květen 2011

15 Automatický odváděč kondenzátu BEKOMAT 31 Odpouštění kondenzátu bez tlakových ztrát Separátor voda-olej ÖWAMAT 10 Jemný filtr CLEARPOINT k odlučování kondenzátu a pevných nečistot a částic do 25 µm. Kvalita stlačeného vzduchu podle ISO Jako předfiltr před kondenzační sušičkou Provedení kompresorů VK je dodáváno včetně kondenzační sušičky s integrovaným odváděčem kondenzátu BEKOMAT Kompresory VK součást dodávky Kondenzační sušička AD 35 (AD 51 u modelů 853/1003) Odváděč kondenzátu BEKOMAT Kompresory VKK součást dodávky Kondenzační sušička AD 35 (AD 51 u modelů 853/1003) Jemný filtr CLEARPOINT Separátor voda-olej ÖWAMAT 10 Odváděč kondenzátu BEKOMAT 31 Maximální výkon na minimálním prostoru Provedení VKK umožňuje kompletní výrobu a úpravu stlačeného vzduchu cca na 1 m². Dodávané kondenzační AD 35 AD 51 sušičky Výkon (při 3 C) 580 l/min (35 m 3 /h) 850 l/min (51 m 3 /h) Výkon motoru 200 W / 230 V 270 W / 230 V Připojení 1/2" Rozměry (d x š x h) mm Tlakový rosný bod při 3 C Teplota okolí 20 C Vstupní teplota vzduchu 35 C Provozní tlak 7 bar Airprofi 753/270/15 VKK S bezpečnostní paletou (volitelné příslušenství) Dvoustupňový dvouválcový vysoce výkonný agregát s válcovým blokem z šedé litiny pro klidný chod a dlouhou životnost Velké kolo ventilátoru pro optimální chlazení Nízké otáčky snižují opotřebení stroje Chladiče s velkými chladicími lamelami zajišťují nízkou vstupní teplotu vzduchu do tlak. nádoby a snižují vytváření kondenzační vody Kvalitní tlakový spínač CONDOR Kvalitní sací filtr zajišťuje čistý nasávaný vzduch Pružné pancéřované vedení odolné proti vibracím Příslušenství Obj. číslo Cena bez DPH Silentbloky jednostranným závitem viz ceník mm / M10 Silentbloky s oboustranným závitem viz ceník mm / 2 M10 (pro SSP) Automatický spínač hvězda-trojúhelník s počítadlem provozních hodin viz ceník 1. květen

16 Stacionární kompresory Airprofi H Stacionární kompresory s ležící nádobou 300 nebo 500 l a tlakem 10 nebo 15 bar pro vysokou spotřebu stlačeného vzduchu. Dvoustupňový a dvou- popř. čtyřválcový vysoce výkonný agregát s válcovým blokem z šedé litiny zaručuje klidný chod a dlouhou životnost Velké kolo ventilátoru zajišťuje optimální chlazení Velmi nízké otáčky snižují opotřebení a zajišťují klidný chod bez vibrací, který je zárukou dlouhé životnosti Chladič s velkými chladicími lamelami zajišťuje nízkou vstupní teplotu vzduchu do tlakové nádoby a snižují tak vytváření kondenzátu Kvalitní elektromotory s vysokým kroutícím momentem jsou chráněny motorovým jističem před přehřátím a přetížením Připraveny k připojení se všemi armaturami Kvalitní tlakový spínač CONDOR Žárově zinkované tlakové nádoby Záruka15 let proti prorezavění Speciální výbava u provedení HK : Kondenzační sušička zaručuje delší životnost připojených zařízení a omezuje poruchy u pneumatického ovládání Automatický odvaděč kondenzátu BEKOMAT 31 AIRPROFI 1003/500/10 H Pohled zezadu AIRPROFI 1003/500/10 H s tlakovou nádobou 500 l pro maximální výkon a zásobu stlačeného vzduchu. Typ AirProfi 703/300/10 H AirProfi 853/300/10 H AirProfi 1003/300/10 H AirProfi 703/500/10 H AirProfi 853/500/10 H AirProfi 1003/500/10 H Objednací číslo Cena bez DPH viz ceník viz ceník viz ceník viz ceník viz ceník viz ceník Typ AirProfi 703/300/10 HK AirProfi 853/300/10 HK AirProfi 1003/300/10 HK AirProfi 703/500/10 HK AirProfi 853/500/10 HK AirProfi 1003/500/10 HK Objednací číslo K K K K K K Cena bez DPH viz ceník viz ceník viz ceník viz ceník viz ceník viz ceník Technická data Kompresní systém* HOS HOS HOS HOS HOS HOS Maximální průtok 650 l/min 850 l/min 960 l/min 650 l/min 850 l/min 960 l/min Plnící výkon 6 10 bar 520 l/min 680 l/min 750 l/min 520 l/min 680 l/min 750 l/min Maximální tlak 10 bar 10 bar 10 bar 10 bar 10 bar 10 bar Objem tlakové nádoby 300 l 300 l 300 l 500 l 500 l 500 l Válce / Stupně 2/2 2/2 2/2 2/2 2/2 2/2 Otáčky 950 ot./min ot./min ot./min 950 ot./min ot./min ot./min Výkon motoru W W W W W W Hmotnost 190 kg 195 kg 205 kg 230 kg 235 kg 245 kg Rozměry (d š h) Hl. ak. tlaku LPA (4 m) 83 db(a) 83 db(a) 82 db(a) 83 db(a) 83 db(a) 82 db(a) Výstup stl. vzduchu 3/4 3/4 3/4 3/4 3/4 3/ květen 2011

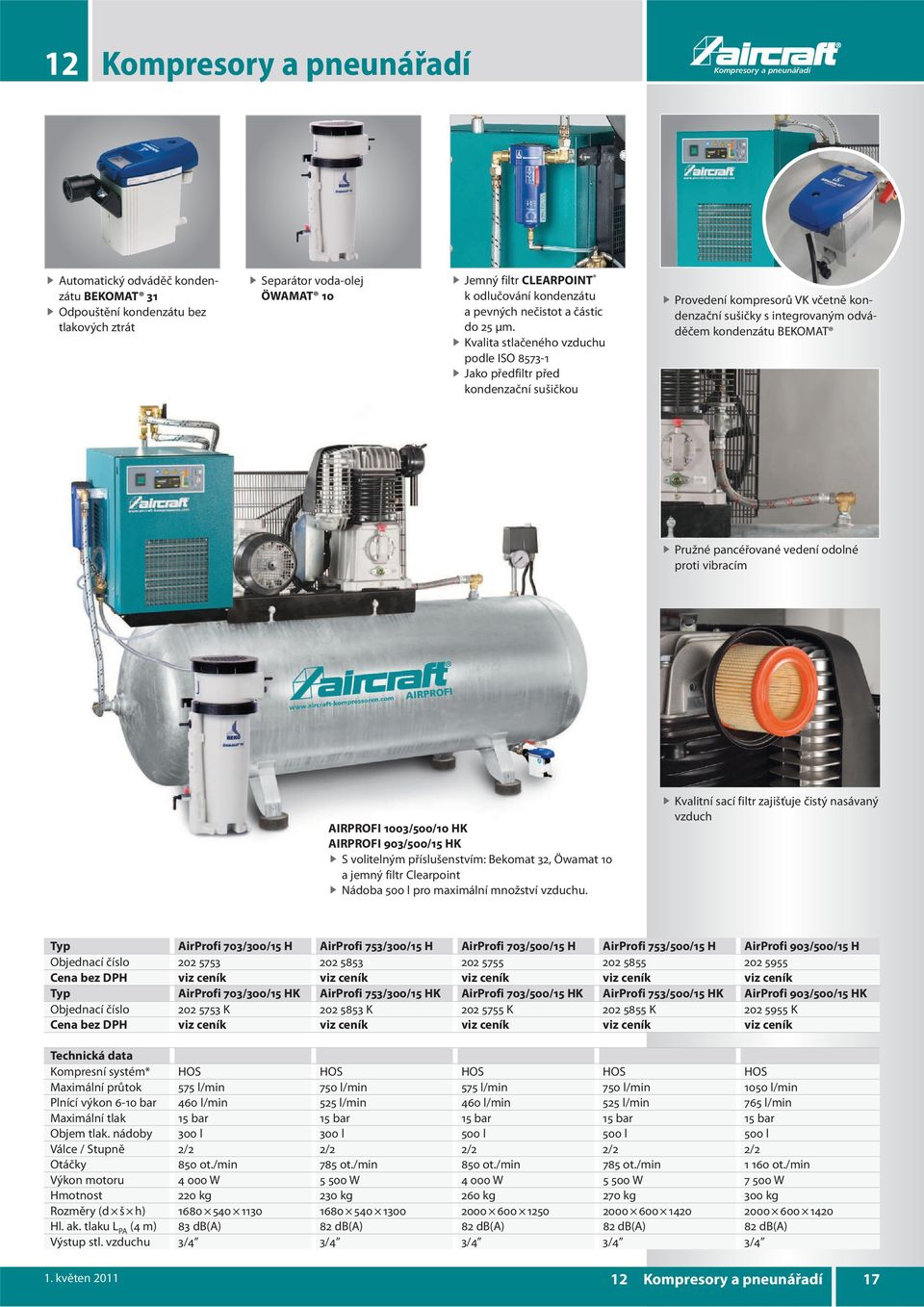

17 Automatický odváděč kondenzátu BEKOMAT 31 Odpouštění kondenzátu bez tlakových ztrát Separátor voda-olej ÖWAMAT 10 Jemný filtr CLEARPOINT k odlučování kondenzátu a pevných nečistot a částic do 25 µm. Kvalita stlačeného vzduchu podle ISO Jako předfiltr před kondenzační sušičkou Provedení kompresorů VK včetně kondenzační sušičky s integrovaným odváděčem kondenzátu BEKOMAT Pružné pancéřované vedení odolné proti vibracím AIRPROFI 1003/500/10 HK AIRPROFI 903/500/15 HK S volitelným příslušenstvím: Bekomat 32, Öwamat 10 a jemný filtr Clearpoint Nádoba 500 l pro maximální množství vzduchu. Kvalitní sací filtr zajišťuje čistý nasávaný vzduch Typ AirProfi 703/300/15 H AirProfi 753/300/15 H AirProfi 703/500/15 H AirProfi 753/500/15 H AirProfi 903/500/15 H Objednací číslo Cena bez DPH viz ceník viz ceník viz ceník viz ceník viz ceník Typ AirProfi 703/300/15 HK AirProfi 753/300/15 HK AirProfi 703/500/15 HK AirProfi 753/500/15 HK AirProfi 903/500/15 HK Objednací číslo K K K K K Cena bez DPH viz ceník viz ceník viz ceník viz ceník viz ceník Technická data Kompresní systém* HOS HOS HOS HOS HOS Maximální průtok 575 l/min 750 l/min 575 l/min 750 l/min 1050 l/min Plnící výkon 6-10 bar 460 l/min 525 l/min 460 l/min 525 l/min 765 l/min Maximální tlak 15 bar 15 bar 15 bar 15 bar 15 bar Objem tlak. nádoby 300 l 300 l 500 l 500 l 500 l Válce / Stupně 2/2 2/2 2/2 2/2 2/2 Otáčky 850 ot./min 785 ot./min 850 ot./min 785 ot./min ot./min Výkon motoru W W W W W Hmotnost 220 kg 230 kg 260 kg 270 kg 300 kg Rozměry (d š h) Hl. ak. tlaku L PA (4 m) 83 db(a) 82 db(a) 82 db(a) 82 db(a) 82 db(a) Výstup stl. vzduchu 3/4 3/4 3/4 3/4 3/4 1. květen

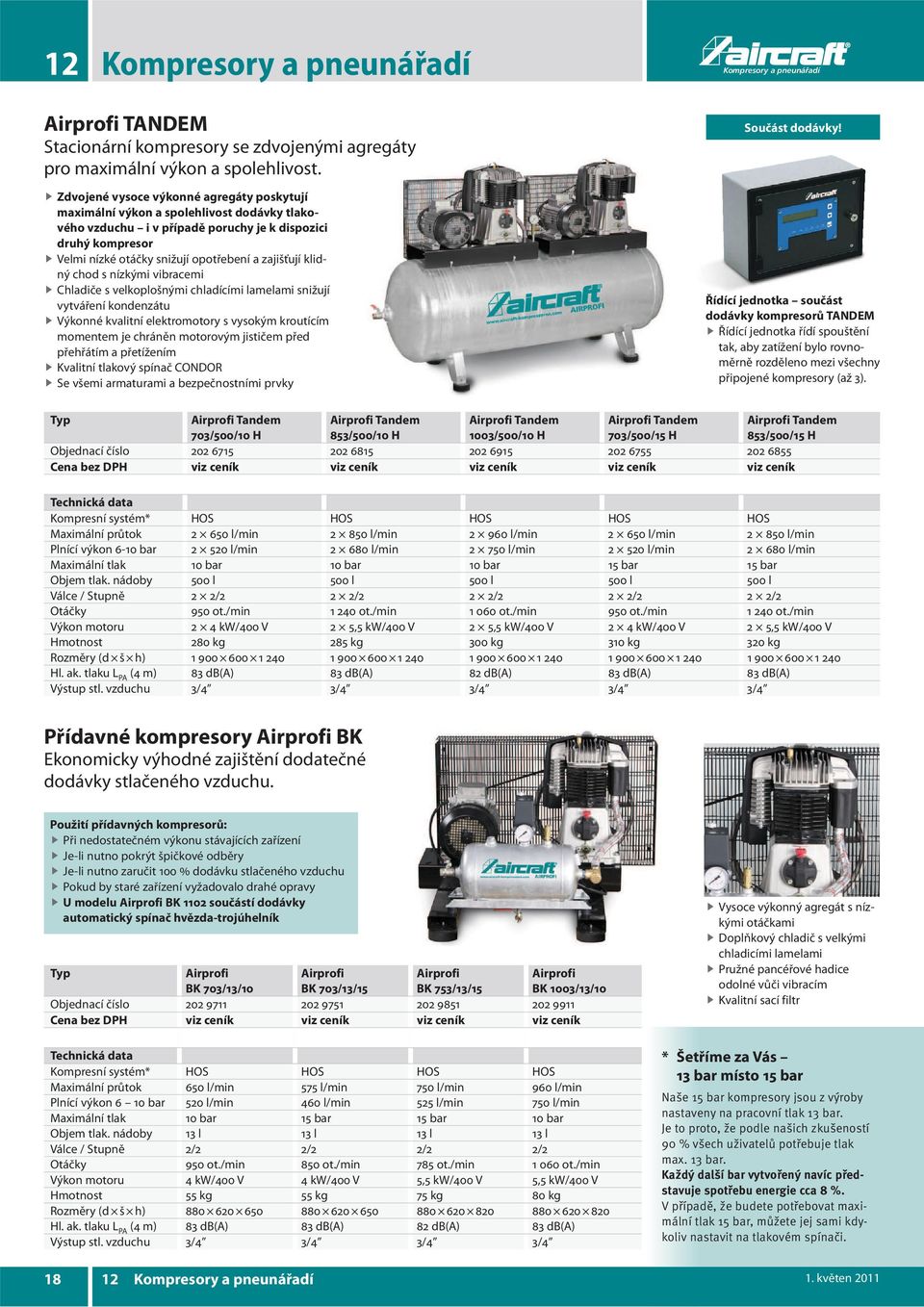

18 Airprofi TANDEM Stacionární kompresory se zdvojenými agregáty pro maximální výkon a spolehlivost. Zdvojené vysoce výkonné agregáty poskytují maximální výkon a spolehlivost dodávky tlakového vzduchu i v případě poruchy je k dispozici druhý kompresor Velmi nízké otáčky snižují opotřebení a zajišťují klidný chod s nízkými vibracemi Chladiče s velkoplošnými chladícími lamelami snižují vytváření kondenzátu Výkonné kvalitní elektromotory s vysokým kroutícím momentem je chráněn motorovým jističem před přehřátím a přetížením Kvalitní tlakový spínač CONDOR Se všemi armaturami a bezpečnostními prvky Součást dodávky! Řídící jednotka součást dodávky kompresorů TANDEM Řídící jednotka řídí spouštění tak, aby zatížení bylo rovnoměrně rozděleno mezi všechny připojené kompresory (až 3). Typ Airprofi Tandem 703/500/10 H Airprofi Tandem 853/500/10 H Airprofi Tandem 1003/500/10 H Airprofi Tandem 703/500/15 H Airprofi Tandem 853/500/15 H Objednací číslo Cena bez DPH viz ceník viz ceník viz ceník viz ceník viz ceník Technická data Kompresní systém* HOS HOS HOS HOS HOS Maximální průtok l/min l/min l/min l/min l/min Plnící výkon 6-10 bar l/min l/min l/min l/min l/min Maximální tlak 10 bar 10 bar 10 bar 15 bar 15 bar Objem tlak. nádoby 500 l 500 l 500 l 500 l 500 l Válce / Stupně 2 2/2 2 2/2 2 2/2 2 2/2 2 2/2 Otáčky 950 ot./min ot./min ot./min 950 ot./min ot./min Výkon motoru 2 4 kw/400 V 2 5,5 kw/400 V 2 5,5 kw/400 V 2 4 kw/400 V 2 5,5 kw/400 V Hmotnost 280 kg 285 kg 300 kg 310 kg 320 kg Rozměry (d š h) Hl. ak. tlaku L PA (4 m) 83 db(a) 83 db(a) 82 db(a) 83 db(a) 83 db(a) Výstup stl. vzduchu 3/4 3/4 3/4 3/4 3/4 Přídavné kompresory Airprofi BK Ekonomicky výhodné zajištění dodatečné dodávky stlačeného vzduchu. Použití přídavných kompresorů: Při nedostatečném výkonu stávajících zařízení Je-li nutno pokrýt špičkové odběry Je-li nutno zaručit 100 % dodávku stlačeného vzduchu Pokud by staré zařízení vyžadovalo drahé opravy U modelu Airprofi BK 1102 součástí dodávky automatický spínač hvězda-trojúhelník Typ Airprofi BK 703/13/10 Airprofi BK 703/13/15 Airprofi BK 753/13/15 Airprofi BK 1003/13/10 Objednací číslo Cena bez DPH viz ceník viz ceník viz ceník viz ceník Technická data Kompresní systém* HOS HOS HOS HOS Maximální průtok 650 l/min 575 l/min 750 l/min 960 l/min Plnící výkon 6 10 bar 520 l/min 460 l/min 525 l/min 750 l/min Maximální tlak 10 bar 15 bar 15 bar 10 bar Objem tlak. nádoby 13 l 13 l 13 l 13 l Válce / Stupně 2/2 2/2 2/2 2/2 Otáčky 950 ot./min 850 ot./min 785 ot./min ot./min Výkon motoru 4 kw/400 V 4 kw/400 V 5,5 kw/400 V 5,5 kw/400 V Hmotnost 55 kg 55 kg 75 kg 80 kg Rozměry (d š h) Hl. ak. tlaku L PA (4 m) 83 db(a) 83 db(a) 82 db(a) 83 db(a) Výstup stl. vzduchu 3/4 3/4 3/4 3/4 Vysoce výkonný agregát s nízkými otáčkami Doplňkový chladič s velkými chladicími lamelami Pružné pancéřové hadice odolné vůči vibracím Kvalitní sací filtr * Šetříme za Vás 13 bar místo 15 bar Naše 15 bar kompresory jsou z výroby nastaveny na pracovní tlak 13 bar. Je to proto, že podle našich zkušeností 90 % všech uživatelů potřebuje tlak max. 13 bar. Každý další bar vytvořený navíc představuje spotřebu energie cca 8 %. V případě, že budete potřebovat maximální tlak 15 bar, můžete jej sami kdykoliv nastavit na tlakovém spínači květen 2011

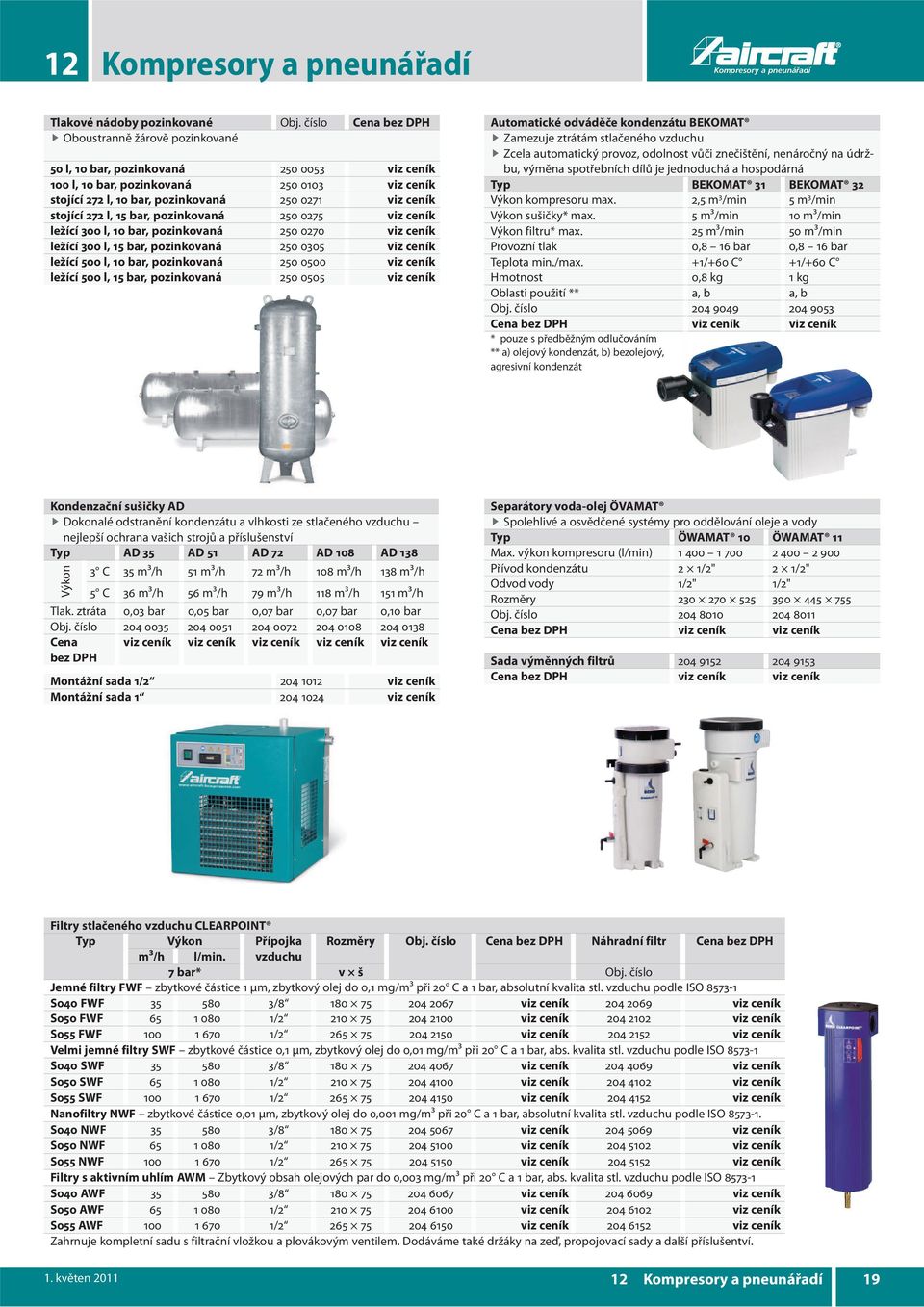

19 Tlakové nádoby pozinkované Obj. číslo Cena bez DPH Oboustranně žárově pozinkované 50 l, 10 bar, pozinkovaná viz ceník 100 l, 10 bar, pozinkovaná viz ceník stojící 272 l, 10 bar, pozinkovaná viz ceník stojící 272 l, 15 bar, pozinkovaná viz ceník ležící 300 l, 10 bar, pozinkovaná viz ceník ležící 300 l, 15 bar, pozinkovaná viz ceník ležící 500 l, 10 bar, pozinkovaná viz ceník ležící 500 l, 15 bar, pozinkovaná viz ceník Automatické odváděče kondenzátu BEKOMAT Zamezuje ztrátám stlačeného vzduchu Zcela automatický provoz, odolnost vůči znečištění, nenáročný na údržbu, výměna spotřebních dílů je jednoduchá a hospodárná Typ BEKOMAT 31 BEKOMAT 32 Výkon kompresoru max. 2,5 m 3 /min 5 m 3 /min Výkon sušičky* max. 5 m³/min 10 m³/min Výkon filtru* max. 25 m³/min 50 m³/min Provozní tlak 0,8 16 bar 0,8 16 bar Teplota min./max. +1/+60 C +1/+60 C Hmotnost 0,8 kg 1 kg Oblasti použití ** a, b a, b Obj. číslo Cena bez DPH viz ceník viz ceník * pouze s předběžným odlučováním ** a) olejový kondenzát, b) bezolejový, agresivní kondenzát Kondenzační sušičky AD Dokonalé odstranění kondenzátu a vlhkosti ze stlačeného vzduchu nejlepší ochrana vašich strojů a příslušenství Typ AD 35 AD 51 AD 72 AD 108 AD 138 Výkon 3 C 35 m³/h 51 m³/h 72 m³/h 108 m³/h 138 m³/h 5 C 36 m³/h 56 m³/h 79 m³/h 118 m³/h 151 m³/h Tlak. ztráta 0,03 bar 0,05 bar 0,07 bar 0,07 bar 0,10 bar Obj. číslo Cena bez DPH viz ceník viz ceník viz ceník viz ceník viz ceník Montážní sada 1/ viz ceník Montážní sada viz ceník Separátory voda-olej ÖVAMAT Spolehlivé a osvědčené systémy pro oddělování oleje a vody Typ ÖWAMAT 10 ÖWAMAT 11 Max. výkon kompresoru (l/min) Přívod kondenzátu 2 1/2" 2 1/2" Odvod vody 1/2" 1/2" Rozměry Obj. číslo Cena bez DPH viz ceník viz ceník Sada výměnných filtrů Cena bez DPH viz ceník viz ceník Filtry stlačeného vzduchu CLEARPOINT Typ Výkon Přípojka Rozměry Obj. číslo Cena bez DPH Náhradní filtr Cena bez DPH m³/h l/min. vzduchu 7 bar* v š Obj. číslo Jemné filtry FWF zbytkové částice 1 µm, zbytkový olej do 0,1 mg/m³ při 20 C a 1 bar, absolutní kvalita stl. vzduchu podle ISO S040 FWF / viz ceník viz ceník S050 FWF / viz ceník viz ceník S055 FWF / viz ceník viz ceník Velmi jemné filtry SWF zbytkové částice 0,1 µm, zbytkový olej do 0,01 mg/m³ při 20 C a 1 bar, abs. kvalita stl. vzduchu podle ISO S040 SWF / viz ceník viz ceník S050 SWF / viz ceník viz ceník S055 SWF / viz ceník viz ceník Nanofiltry NWF zbytkové částice 0,01 µm, zbytkový olej do 0,001 mg/m³ při 20 C a 1 bar, absolutní kvalita stl. vzduchu podle ISO S040 NWF / viz ceník viz ceník S050 NWF / viz ceník viz ceník S055 NWF / viz ceník viz ceník Filtry s aktivním uhlím AWM Zbytkový obsah olejových par do 0,003 mg/m³ při 20 C a 1 bar, abs. kvalita stl. vzduchu podle ISO S040 AWF / viz ceník viz ceník S050 AWF / viz ceník viz ceník S055 AWF / viz ceník viz ceník Zahrnuje kompletní sadu s filtrační vložkou a plovákovým ventilem. Dodáváme také držáky na zeď, propojovací sady a další příslušentví. 1. květen

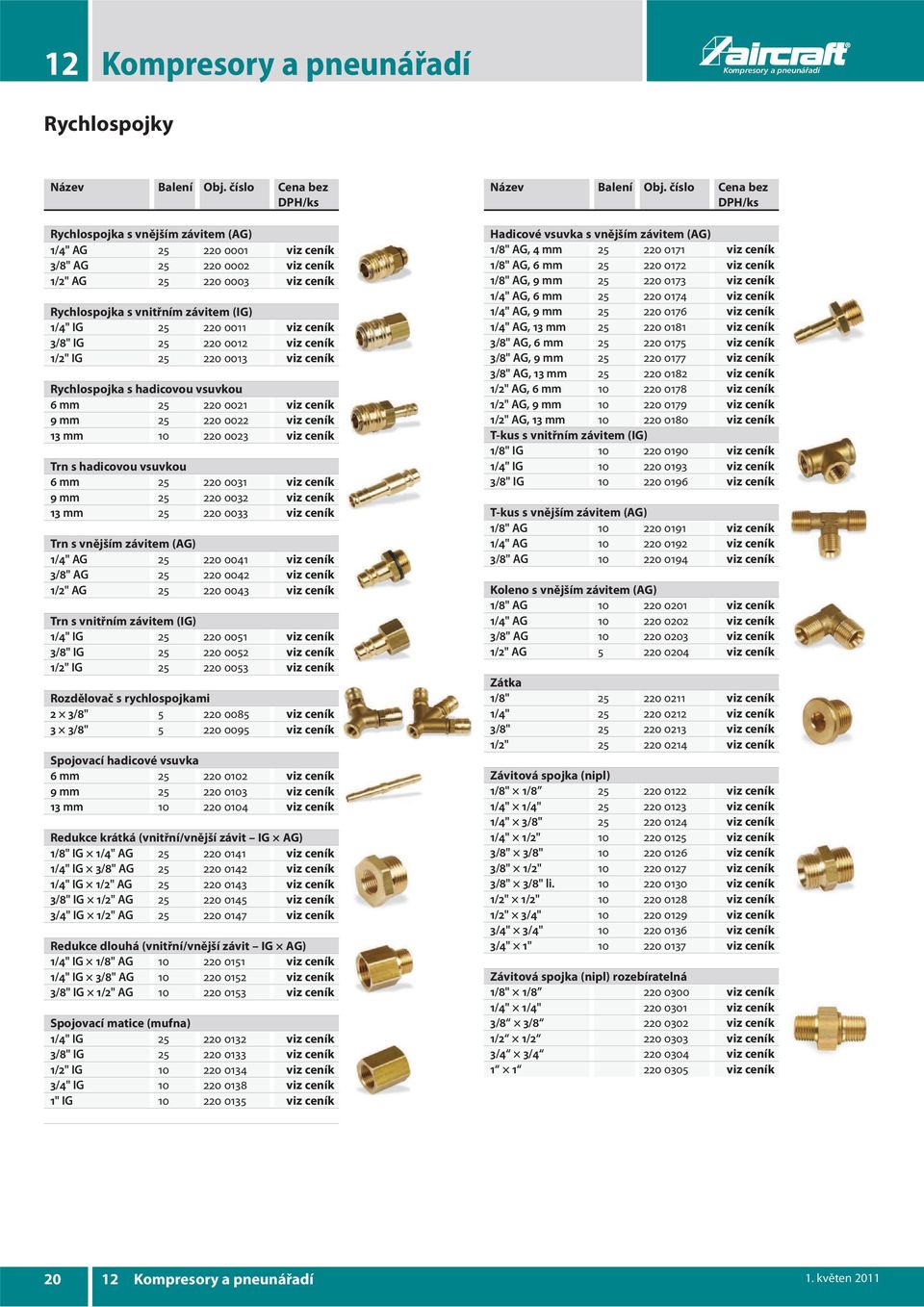

20 Rychlospojky Název Balení Obj. číslo Cena bez DPH/ks Rychlospojka s vnějším závitem (AG) 1/4" AG viz ceník 3/8" AG viz ceník 1/2" AG viz ceník Rychlospojka s vnitřním závitem (IG) 1/4" IG viz ceník 3/8" IG viz ceník 1/2" IG viz ceník Rychlospojka s hadicovou vsuvkou 6 mm viz ceník 9 mm viz ceník 13 mm viz ceník Trn s hadicovou vsuvkou 6 mm viz ceník 9 mm viz ceník 13 mm viz ceník Trn s vnějším závitem (AG) 1/4" AG viz ceník 3/8" AG viz ceník 1/2" AG viz ceník Trn s vnitřním závitem (IG) 1/4" IG viz ceník 3/8" IG viz ceník 1/2" IG viz ceník Rozdělovač s rychlospojkami 2 3/8" viz ceník 3 3/8" viz ceník Spojovací hadicové vsuvka 6 mm viz ceník 9 mm viz ceník 13 mm viz ceník Redukce krátká (vnitřní/vnější závit IG AG) 1/8" IG 1/4" AG viz ceník 1/4" IG 3/8" AG viz ceník 1/4" IG 1/2" AG viz ceník 3/8" IG 1/2" AG viz ceník 3/4" IG 1/2" AG viz ceník Redukce dlouhá (vnitřní/vnější závit IG AG) 1/4" IG 1/8" AG viz ceník 1/4" IG 3/8" AG viz ceník 3/8" IG 1/2" AG viz ceník Spojovací matice (mufna) 1/4" IG viz ceník 3/8" IG viz ceník 1/2" IG viz ceník 3/4" IG viz ceník 1" IG viz ceník Název Balení Obj. číslo Cena bez DPH/ks Hadicové vsuvka s vnějším závitem (AG) 1/8" AG, 4 mm viz ceník 1/8" AG, 6 mm viz ceník 1/8" AG, 9 mm viz ceník 1/4" AG, 6 mm viz ceník 1/4" AG, 9 mm viz ceník 1/4" AG, 13 mm viz ceník 3/8" AG, 6 mm viz ceník 3/8" AG, 9 mm viz ceník 3/8" AG, 13 mm viz ceník 1/2" AG, 6 mm viz ceník 1/2" AG, 9 mm viz ceník 1/2" AG, 13 mm viz ceník T-kus s vnitřním závitem (IG) 1/8" IG viz ceník 1/4" IG viz ceník 3/8" IG viz ceník T-kus s vnějším závitem (AG) 1/8" AG viz ceník 1/4" AG viz ceník 3/8" AG viz ceník Koleno s vnějším závitem (AG) 1/8" AG viz ceník 1/4" AG viz ceník 3/8" AG viz ceník 1/2" AG viz ceník Zátka 1/8" viz ceník 1/4" viz ceník 3/8" viz ceník 1/2" viz ceník Závitová spojka (nipl) 1/8" 1/ viz ceník 1/4" 1/4" viz ceník 1/4" 3/8" viz ceník 1/4" 1/2" viz ceník 3/8" 3/8" viz ceník 3/8" 1/2" viz ceník 3/8" 3/8" li viz ceník 1/2" 1/2" viz ceník 1/2" 3/4" viz ceník 3/4" 3/4" viz ceník 3/4" 1" viz ceník Závitová spojka (nipl) rozebíratelná 1/8" 1/ viz ceník 1/4" 1/4" viz ceník 3/8 3/ viz ceník 1/2 1/ viz ceník 3/4 3/ viz ceník viz ceník květen 2011

21 Bezpečnostní rychlospojky RECTUS s odvzdušněním Rychlospojky s jednoručním ovládáním, standardně používané u kompresorů řady Airprofi. Spojení se provádí jako u všech běžných rychlospojek jednoduchým zatlačením zásuvného kusu do spojky. Pro rozpojení se nejprve vedení odvzdušní zatlačením na pouzdro rychlospojky Opačným pohybem dojde k uvolnění spojení Funkce a výhody Vysoká bezpečnost použitím odvzdušňovacích prvků se dvěmi samostatnými blokovacími systémy Nedochází k natahování hadicového vedení jako u klasických rychlospojek Systém splňuje požadavky ISO 4414 a BIA zvýšený standard bezpečnosti na pracovišti Nechodází k poškrabání pracovního povrchu díky plastovému odblokovacímu pouzdru Poznámka Bezpečnou funkci lze zaručit pouze ve spojení s ocelovými trny. 1. Odvzdušnění 2. Rozpojení Název Balení Obj. číslo Cena bez DPH/ks Bezpečnostní rychlospojka s vnějším závitem (AG)* 1/4" AG viz ceník 3/8" AG viz ceník 1/2" AG viz ceník Bezpečnostní rychlospojka s vnitřním závitem (IG)* 1/4" IG viz ceník 3/8" IG viz ceník 1/2" IG viz ceník Bezpečnostní rychlospojka s hadicovou vsuvkou* 9 mm viz ceník 13 mm viz ceník * Při použití bezpečnostní rychlospojky je nutno použít ocelový trn Ocelový trn s vnějším závitem (AG) 1/4" AG viz ceník 3/8" AG viz ceník 1/2" AG viz ceník Ocelový trn s vnitřním závitem (AG) 1/4" IG viz ceník 3/8" IG viz ceník 1/2" IG viz ceník Ocelový trn s hadicovou vsuvkou 9 mm viz ceník 13 mm viz ceník 1. květen

22 Popis Obj. číslo Cena bez DPH Popis Obj. číslo Cena bez DPH Regulátor tlaku Mini (na nářadí) ¼, 10 bar viz ceník Hadicový odlučovač kondenzátu ¼, 10 bar viz ceník Hadicový olejový přimazávač ¼, 8 bar viz ceník Regulátor tlaku DR Ac ¼", 16 bar viz ceník Manometr Ø 40 mm, závit 1/8" viz ceník Regulátor tlaku DR Ac 1/2", 16 bar viz ceník Manometr Ø 50 mm, závit ¼" viz ceník Regulátor tlaku DR Ac ¼", 12 bar viz ceník Manometr Ø 40 mm, závit 1/8" viz ceník Regulátor tlaku DR Ac 1/2", 12 bar viz ceník Manometr Ø 40 mm, závit 1/8" viz ceník Regulátor tlaku s filtrem FDR Ac ¼", 16 bar viz ceník Náhradní nádobka FDR Ac 1/4, 16 bar viz ceník Manometr Ø 40 mm, závit 1/8" viz ceník Regulátor tlaku s filtrem FDR Ac ¼", 12 bar viz ceník Náhradní nádobka FDR AC ¼" viz ceník Manometr Ø 40 mm, závit 1/8" viz ceník Regulátor tlaku s filtrem FDR Ac ½", 12 bar viz ceník Náhradní nádobka FDR AC 1/2" viz ceník Manometr Ø 40 mm, závit 1/8" viz ceník Regulátor tlaku s filtrem FDR Ac 1/2", 16 bar viz ceník Náhradní nádobka FDR Ac 1/2, 16 bar viz ceník Manometr Ø 50 mm, závit 1/4" viz ceník Olejový přimazávač NÖ Ac 1/4", 16 bar viz ceník Náhradní nádobka NÖ Ac 1/4, 16 bar viz ceník Olejový přimazávač NÖ Ac ¼", 12 bar viz ceník Náhradní nádobka NÖ Ac ¼" viz ceník Olejový přimazávač NÖ Ac 1/2", 12 bar viz ceník Náhradní nádobka NÖ Ac 1/2" viz ceník Olejový přimazávač NÖ Ac 1/2", 16 bar viz ceník Náhradní nádobka NÖ Ac 1/2, 16 bar viz ceník Filtr WA Ac ¼", 12 bar viz ceník Filtr WA Ac 1/2", 12 bar viz ceník Filtr WA Ac 1/4", 16 bar viz ceník Filtr WA Ac 1/2", 16 bar viz ceník Úpravná jednotka WE Ac ¼", 12 bar viz ceník Úpravná jednotka WE Ac 1/2", 12 bar viz ceník Obsahuje regulátor tlaku s filtrem s manuálním odváděním kondenzátu, manometr, olejový přimazávač a 2 rychlospojky. Úpravná jednotka WE Ac 1/4", 16 bar viz ceník Úpravná jednotka WE Ac 1/2", 16 bar viz ceník Obsahuje regulátor tlaku s filtrem s manuálním odváděním kondenzátu, manometr, olejový přimazávač a 2 rychlospojky květen 2011
