PÍSTOVÉ KOMPRESORY. Objem od l/min. Pístové. do 400 baru

Transkript

1 PÍSTOVÉ KOMPRESORY Objem od l/min Pístové do 400 baru

2 IDEÁLNÍ ŘEŠENÍ TOPAS 1.5/50 S TOPAS 4 F T Typové označení např. RUBIN -O F S D ID Model O = Bezmazný Hnací výkon [kw] Objem vzdušníku [l] F = Bez kol (nepojízdný), ostatní modely (kromě F) jsou pojízdné s kolečky S = 230 V T = 400 V SD = 400 V hvězda-trojúhelník spuštění D = Zdvojený systém ID = Včetně zátěž/regulace volnoběhu Typ Objem vzdušníku Max. koncový tlak Sací výkon Výkon motoru Otáčky Délka Šířka Výška Hmotnost Přípojka stlač. vzduchu l bar l/min kw 1/min mm mm mm kg G TOPAS 1.5/50 S rychlospojka TOPAS-O 1.8/90 S rychlospojka TOPAS 4 F T /4 Rozsah využití moderních pístových kompresorů je od řemeslné výroby až po průmyslová odvětví. Pístové kompresory ALMiG byly speciálně vyvinuty pro řemeslnou výrobu a splňují všechny požadavky, se kterými se obvykle v tomto odvětví setkáváme. Nabízejí flexibilní, mobilní a spolehlivý zdroj stlačeného vzduchu. A navíc jsou velice úsporné. Řada TOPAS zahrnuje: válec z šedé litiny TOPAS 1.5/50 S 1-stupňová komprese, 1 válec TOPAS-O 1,8/90 S 1-stupňová komprese, 2 válce TOPAS-4 F T 2-stupňová komprese, 2 válce moderní plastový kryt termostaticky řízený ventilátor elektronický tlakový spínač důležité kontrolky TOPAS 4 FT včetně elektronického řízení hnací motor včetně ochrany proti přetížení

3 PRO ŘEMESLNOU VÝROBU I KUTILY GRANAT-O 1.1/6 F S ACHAT 1.5/24 S OPAL 1.5/100 S Typ Objem vzdušníku Max. koncový tlak Sací výkon Výkon motoru Otáčky Délka Šířka Výška Hmotnost Přípojka stlač. vzduchu l bar l/min kw 1/min mm mm mm kg G GRANAT-O 1.1/6 F S rychlospojka ACHAT 1.5/24 S rychlospojka ACHAT 1.5/50 S rychlospojka OPAL 1.5/25 S rychlospojka OPAL 1.5/25 S ID rychlospojka OPAL 1.5/50 S rychlospojka OPAL 1.5/100 S x rychlospojka OPAL 2.2/25 S ID rychlospojka OPAL 2.2/100 T x rychlospojka OPAL 2.2/100 S x rychlospojka OPAL 2.2/270 F T kulový kohout 3/4 Řada Granat zahrnuje: válec z šedé litiny 1-stupňová komprese, 1 válec elektromechanický tlakový spínač tlakový manometr Řada ACHAT zahrnuje : válec z šedé litiny 1-stupňová komprese, 1 válec elektromechanický tlakový spínač redukční ventil s dvojitým manometrem hnací motor s ochranou proti přetížení gumová kola pro bezpečnou přepravu Řada OPAL zahrnuje: válec z šedé litiny 1-stupňová komprese, 2 válce elektromechanický tlakový spínač redukční ventil s manometrem hnací motor včetně ochrany přetížení 2 velká kola včetně dvou nožek pro vyšší stabilitu při provozu (kromě OPAL 2,2/270 FT)

4 4 PRO ŘEMESLNOU VÝROBU I KUTILY RUBIN 3/200 F T JADE 7.5/500 F T Typ Objem vzdušníku Max. koncový tlak Sací výkon Výkon motoru Otáčky Délka Šířka Výška Hmotnost Přípojka stlač. vzduchu l bar l/min kw 1/min mm mm mm kg G RUBIN 3/200 F T kulový kohout 3/4 RUBIN 3/270 F T kulový kohout 3/4 RUBIN 4/270 F T kulový kohout 3/4 RUBIN 5.5/500 F T kulový kohout 3/4 RUBIN 5.5/500 F SD kulový kohout 3/4 RUBIN 7.5/500 F SD kulový kohout 3/4 JADE 5.5/500 F T kulový kohout 3/4 JADE 7.5/500 F T kulový kohout 3/4 JADE 15/900 F T D kulový kohout 3/4 Řada RUBIN a JADE zahrnuje: Jade: válec z šedé litiny Rubin: válec a píst z šedé litiny 2-stupňová komprese, 2 válce Rubin: 2 válce v řadě JADE: 2 válce do V elektromechanický tlakový spínač tlakový manometr hnací motor včetně ochrany proti přetížení

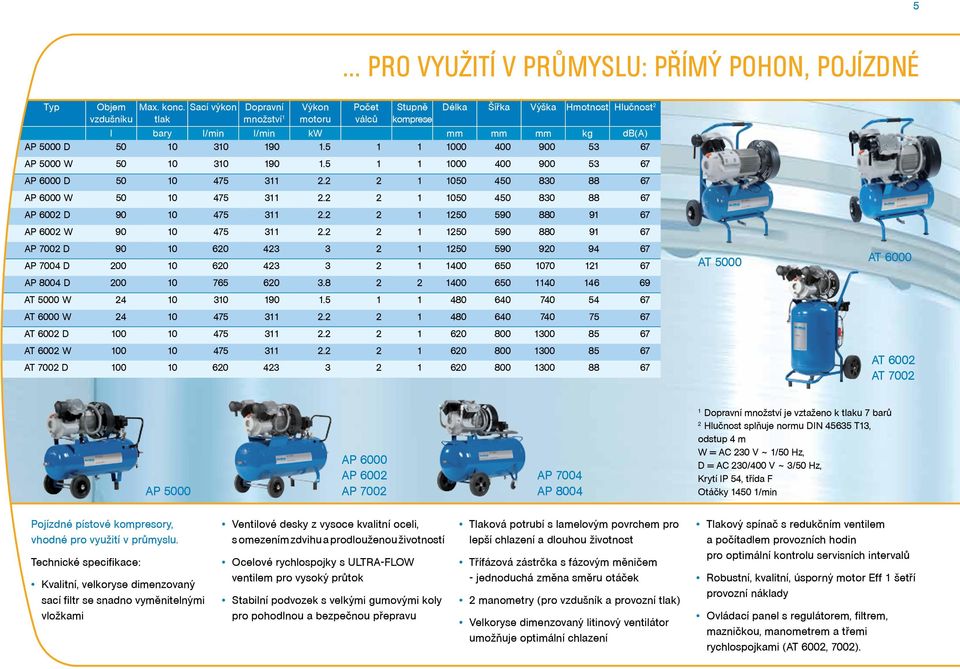

5 5... pro využití v prumyslu: přímý pohon, pojízdné Typ Objem vzdušníku Max. konc. tlak Sací výkon Dopravní množství 1 Výkon motoru Počet válců Stupně komprese Délka Šířka Výška Hmotnost Hlučnost 2 l bary l/min l/min kw mm mm mm kg db(a) AP 5000 D AP 5000 W AP 6000 D AP 6000 W AP 6002 D AP 6002 W AP 7002 D AP 7004 D AP 8004 D AT 5000 W AT 6000 W AT 6002 D AT 6002 W AT 7002 D AT 5000 AT 6000 AT 6002 AT Dopravní množství je vztaženo k tlaku 7 barů 2 Hlučnost splňuje normu DIN T13, AP 5000 AP 6000 AP 6002 AP 7002 AP 7004 AP 8004 odstup 4 m W = AC 230 V ~ 1/50 Hz, D = AC 230/400 V ~ 3/50 Hz, Krytí IP 54, třída F Otáčky /min Pojízdné pístové kompresory, vhodné pro využití v průmyslu. Technické specifikace: Kvalitní, velkoryse dimenzovaný sací filtr se snadno vyměnitelnými vložkami Ventilové desky z vysoce kvalitní oceli, s omezením zdvihu a prodlouženou životností Ocelové rychlospojky s ULTRA-FLOW ventilem pro vysoký průtok Stabilní podvozek s velkými gumovými koly pro pohodlnou a bezpečnou přepravu Tlaková potrubí s lamelovým povrchem pro lepší chlazení a dlouhou životnost Třífázová zástrčka s fázovým měničem - jednoduchá změna směru otáček 2 manometry (pro vzdušník a provozní tlak) Velkoryse dimenzovaný litinový ventilátor umožňuje optimální chlazení Tlakový spínač s redukčním ventilem a počítadlem provozních hodin pro optimální kontrolu servisních intervalů Robustní, kvalitní, úsporný motor Eff 1 šetří provozní náklady Ovládací panel s regulátorem, filtrem, mazničkou, manometrem a třemi rychlospojkami (AT 6002, 7002).

6 6... bezolejové / mazné - jako agregát Mazné Agregát Max. koncový tlak Sací výkon Dopravní Výkon motoru Stupně množství 1 komprese Otáčky Přípojka stlač. vzduchu Hlučnost 2 bez/s krytem bary l/min l/min kw 1/min mm db(a) A x /65 A x /66 A x /67 A x 2 79/68 A-N x /61 A-N x 2 79/67 A-N x 2 79/67 A-H x /66 A-H x /61 A-H x 2 79/67 A-H , x 2 79/67 A-O x /62 A-O x /61 A-O x 2 79/67 A-O x 2 79/67 1 efektivní dopravní množství měřeno při stálém zatížení dle VDMA-4362 při 8 barech provozního tlaku u zařízení s 10 bary a při 12 barech provozního tlaku u zařízení s 15 bary 2 Hlučnost splňuje DIN T13, 1 m odstup Provedení A-věž: Dopravní množství: odpovídá typu agregátu x počet agregátů Rozměry: d/1600 x š/790 x v/1800 mm Hlučnost db(a) v závislosti na typu a počtu agregátů Průmyslová kvalita s novým designem Tyto vzduchem chlazené, 1-2 stupňové kompresory s přímým pohonem jsou robustní a velmi hospodárné. K dispozici jsou: olejem mazné provedení S ohledem na kvalitu, provozní bezpečnost a životnost nabízí tyto kompresory standard průmyslových zařízení a garantují vysokou spolehlivost a hospodárnost. Technické specifikace: Silně žebrovaný válec z kvalitní šedé litiny Výkonný axiální ventilátor z litiny Jehlové ložisko v obou ojnicích Tlakový spínač s počítadlem provozních hodin standardně (u provedení na vzdušníku) Vysoce účinný velký sací filtr Energeticky úsporný motor (Eff 1), krytí IP 54, třída F bezolejové provedení. Hlavy válců z hliníkového tlakového odlitku

7 7... nebo jako modulární systém pro uplatnění v prumyslu Agregát na základním rámu Agregát na ležatém vzdušníku Agregát na stojatém vzdušníku s kondenzační sušičkou A-Tower, individuálně vybavena až třemi vestavěnými agregáty Dva agregáty na ležatém vzdušníku Promyšlený modulární systém, osvědčená konstrukce Díky kompaktní konstrukci a promyšlenému modulárnímu systému jsou tyto kompresory rozmanitě použitelné a mohou být individuálně přizpůsobeny různým provozním podmínkám. Modulární systém zahrnuje: Kompresor-agregát pro vestavné účely Agregát na základním rámu k volné instalaci Systém pro výrobu stlačeného vzduchu v kombinaci s ležatým nebo stojatým vzdušníkem různé velikosti, případně se sušičkou S nebo bez hlukového krytu Zařízení, jako A-Tower, volitelná sestava až se třemi agregáty téhož typu Tento modulární (stavebnicový) systém a výkonové stupně umožňují nepřetržitý hospodárný provoz kompresorů, uspořádnaných dle libovolné potřeby i pro tak citlivé oblasti, jako jsou: Zdravotnictví Potravinářství Zásobování pitnou vodou.

8 8 ROBUSTNÍ PRuMYSLOVÉ ŘEŠENÍ HL na základním rámu HL na vzdušníku HLD základní agregát na silentblocích Řada HL nabízí díky svému promyšlenému modulárnímu systému všechny možnosti využití, dokonce v nejtěžších výrobních podmínkách až do 40 barů. Tato zařízení vynikají v oblasti kvality, provozní spolehlivosti, životnosti a komfortu obsluhy. HL pístové kompresory ALMiG jsou známé svou úspornou výrobou stlačeného vzduchu také v třísměnném provozu. Válce z šedé litiny s bohatým žebrováním a výkonný ventilátor zajišťují co nejnižší výstupní teploty vzduchu a jeho nejvyšší kvalitu. Další značné přednosti HL - konceptu jsou: nízké otáčky a nízká rychlost pístu robustní sací a tlakové ventily dobře dimenzované sací a tlakové potrubí zajišťující vysokou účinnost zařízení. HL = pohon klínovým řemenem HLD = přímý pohon

9 9... Pro vysoké požadavky na stlačený vzduch do 40 BARu HL na základním rámu HLD HL na ležatém vzdušníku Typ Objem vzdušníku Max. konc. tlak Sací výkon Dopravní množství Výkon motoru Počet válců Stupně komprese Otáčky Délka Šířka Výška Hmotnost Přípojka stlač. vzduchu l bary l/min l/min kw 1/min mm mm mm kg G /mm HL /2 HL /2 HL /4 HL /4 HL HL HL /2 HL /4 HL /4 HL /4 HL HL HL /2 HL /2 HL /2 HL /2 HL /2 HL /2 HL /2 HLD x 1.5 HLD x 1.5 HLD x 1.5 HLD x 1.5 HLD x 1.5 HLD x 1.5 HL /2 HL /2 HL /4 HL /4 HL /2 HL /4 HL /4 HL /4 HL /2 HL /4 HL /4 HL /4 HL /4 Dopravní množství dle ISO 1217 při 8 barech provozního tlaku u zařízení na 10 barů při 12 barech provozního tlaku u zařízení na 15 barů při 30 barech provozního tlaku u zařízení na 35 barů při 40 barech provozního tlaku u zařízení na 40 barů

10 10 BOOSTER ke zvýšení tlaku do 40 BARu... Booster na základním rámu Booster na silentblocích Booster Min. předtlak Max. konc. tlak Dopravní množství dle ISO 1217 při koncovém tlaku Jmenovitý výkon motoru v kw při koncovém tlaku Počet válců d x š x v Přípojka stlač. vzduchu 15 barů 20 barů 25 barů 30 barů 35 barů 40 barů 15 barů 20 barů 25 barů 30 barů 35 barů 40 barů bary bary l/min l/min l/min l/min l/min l/min kw kw kw kw kw kw mm G /mm BOOSTER /2 BOOSTER /2 BOOSTER / BOOSTER /2 x 480 BOOSTER /2 x 720 BOOSTER /4 BOOSTER /4 BOOSTER /4 BOOSTER x 1.5 BOOSTER x 1.5 BOOSTER x x 1.5 BOOSTER x x 1.5 BOOSTER , x 1.5 Prostřednictvím řady Booster ve výkonnostní třídě 2,2 18,5 kw nabízí ALMiG širokou paletu pístových kompresorů, jejichž hlavním využitím je oblast dodatečné komprese již stlačeného vzduchu. Boostery jsou používány všude tam, kde je k dispozici stlačený vzduch až do tlaku 10 barů, nebo jsou napájeny předřazeným kompresorem s běžným tlakem a stlačují vzduch do seriově zapojeného rozvodu vysokotlakého vzduchu na koncový tlak až do 40 barů, a to bez investic do odděleného vysokotlakého rozvodu. Produkty s označením ALMiG Booster se vyznačují kompaktní stavbou a přehledným, bezúdržbovým systémem. Jsou charakteristické svou efektivní a úspornou výrobou stlačeného vzduchu a dlouhou provozní životností i v třísměnném provozu. Nízkootáčkové (otáčky od 600 do 1.450/min), vzduchem chlazené kompresory mohou být na základě promyšlené stavebnicové konstrukce uzpůsobeny všem provozním podmínkám. Standardní verze jsou určeny pro vstupní tlaky mezi 5 a 10 bary. Další vstupní tlaky dle poptávky.

11 11... Vysoký tlak až do 400 BARu řada HP Max. konc. tlak Sací výkon Dopravní množství Výkon motoru Počet válců Stupně komprese Otáčky Dělka Šířka Výška Hmotnost Přípojka stlač. vzduchu bary l/min l/min kw 1/min mm mm mm kg mm 50 Hz HP HP HP x 2.5 HP HP HP HP HP HP x 2.5 HP HP HP, ve standardním protihlukovém krytu řada HP = vysoký tlak až do 400 barů Tato řada má vše, co je pro moderní vysokotlakou kompresorovou stanici (až do 400 barů) potřeba: Elektronické řízení, jednoduché na obsluhu Bezztrátový přímý pohon (úsporněji už to nejde) Díky tlakovému mazání olejem a klikové hřídeli v kluzném ložisku zaručuje spolehlivý chod s nízkými nároky na údržbu Skvělé odhlučnění < 72 db(a) díky protihlukovému krytu Inteligentní konstrukční princip pro nízký požadavek místa (<1m 2 ) malá šířka < 800 mm Snadná údržba - všechny prvky zařízení jsou lehce přístupné přes boční servisní otvory nebo přes čelní panel, provedený jako dveře Nejnižší teplota stlačeného vzduchu na výstupu - převyšuje teplotu okolí pouze o 5 C Nízký obsah zbytkového oleje (<_ 3 mg/m 3 ) snižuje jinak nezbytné náklady na čištění vzduchu a (nebo) naopak výrazně zvyšuje životnost zařízení Integrované filtry, odvaděč a sběrný zásobník kondenzátu Extrémně nízké vibrace díky vyrovnávání volných setrvačních sil.
