Plynové kotle TECHNICKÝ CENÍK. KOTLŮ A PŘÍSLUŠENSTVÍ Platný od 14. července 2008 do odvolání nebo nahrazení novým ceníkem

Transkript

1 Plynové kotle TECHNICKÝ CENÍK KOTLŮ A PŘÍSLUŠENSTVÍ Platný od 14. července 2008 do odvolání nebo nahrazení novým ceníkem

2 Společnost BAXI Group je jednou z vedoucích evropských průmyslových skupin, která se specializuje na zařízení pro vytápění a domácí komfort. BAXI Group nabízí široký sortiment výrobků na vytápění s vysokou účinností. V současnosti zahrnuje rozsáhlé zázemí dobře známých světových značek, jako jsou BAXI, CHAPPÉE, BRÖTJE, POTTER- TON, HEATRAE SADIA, SICMA, AQUALISA, RYCROFT, VALOR, BAYMAK, WESTEN, IDEAL-BAXI, SENERTEC, EUROPEAN FUEL CELL, z nichž některé jsou velmi dobře známé i na českém trhu. Baxi Group posílila své postavení ve Španělsku získáním divize topení ROCA HEATING BUSINESS, která zaujímá vedoucí postavení na trhu vytápění ve Španělsku a Portugalsku. BAXI Group se zaměřuje na vytápění a vzduchotechniku bytů, rodinných domů i větších objektů a mezi jejím sortimentem naleznete kotle na plyn a topný olej, pevná paliva, kondenzační kotle, elektrické zásobníkové ohřívače, průtokové plynové ohřívače, plynové a olejové hořáky, solární kolektory, otopná tělesa - radiátory, elektrické a plynové krby a sprchové systémy. Společnost BAXI Group vlastní výrobní závody v Anglii, Francii, Německu, Dánsku, Itálii, Španělsku, Turecku a Argentině. Více jak 6000 zaměstnanců a roční obrat více jak 1 miliarda Euro společnost jednoznačně staví mezi lídry oboru. Společnost si je vědoma strategického významu nejnovějších technologií, investic do výzkumu a neustálého zvyšování kvality. Z toho vyplývá i filozofie, podle které se řídí vývoj výrobků. Vývoj musí předvídat jak nové požadavky spotřebitelů, tak i směr, kterým půjdou evropské normy. Výsledkem je neustálé zvyšování uživatelského komfortu, výkonnosti a kvality výrobků, zvyšování ochrany životního prostředí.

3 OBSAH ZÁVĚSNÉ PLYNOVÉ KOTLE Main Digit...5 Eco3 Compact...5 Luna3 Comfort...6 Luna3 Comfort Air...6 Luna3 Blue...7 Luna3 Comfort Max...7 Nuvola3 Comfort...8 Nuvola3 B KONDENZAČNÍ ZÁVĚSNÉ PLYNOVÉ KOTLE Prime HT, Prime HT Storage...9 Nuvola HT...9 Luna HT 280, 330, 1.120, 1.240, Luna HT P, 1.350, 1.450, 1.550, 1.650, 1.850, pro výstavbu kotelen...10 Stavebnice kaskádové kotelny - 2 kotle Luna HT P SESTAVY ZÁVĚSNÝCH KOTLŮ A NEPŘÍMOTOPNÝCH ZÁSOBNÍKŮ Provedení odtah spalin do komína...12 Provedení nucený odtah spalin (turbo)...12 Kondenzační kotle...13 Sestavy COMBI-MODULO...13 STACIONÁRNÍ KOTLE STACIONÁRNÍ LITINOVÉ PLYNOVÉ KOTLE SLIM KONDENZAČNÍ STACIONÁRNÍ PLYNOVÉ KOTLE POWER-HT...16 OHŘÍVAČE TUV Zásobníky nepřímotopné. Plynové zásobníkové ohřívače. Elektrické zásobníkové ohřívače REGULACE A PŘÍSLUŠENSTVÍ REGULACE KE KOTLŮM...18 Regulační souprava BAXI...20 PŘÍSLUŠENSTVÍ Příslušenství pro sestavy s nepřímotopnými zásobníky TUV...21 Regulační zónové ventily...21 Příslušenství ke kotlům Main Digit, ECO3 Compact, LUNA3, NUVOLA Systémové sady...22 Hydraulická příslušenství ke kotlům LUNA HT 1.350, 1.450, Hydraulická příslušenství ke kotlům LUNA HT 1.850, Hydraulická příslušenství ke kotlům POWER HT...25 ODKOUŘENÍ ODKOUŘENÍ ATMOSFÉRICKÝCH PLYNOVÝCH KOTLŮ Koaxiální odkouření Ø 60/100 mm pro ATMOSFÉRICKÉ kotle Main Digit, ECO3 Compact, LUNA3, NUVOLA3, SLIM...27 Detail: připojení koaxiálního odkouření na kotel LUNA3, NUVOLA3, SLIM...28 Detail: připojení koaxiálního odkouření na kotel Main Digit, ECO3 Compact...28 Koaxiální odkouření Ø 80/125 mm pro ATMOSFÉRICKÉ kotle typu LUNA3, NUVOLA Dělené odkouření Ø 80 mm pro ATMOSFÉRICKÉ kotle...30 ODKOUŘENÍ KONDENZAČNÍCH PLYNOVÝCH KOTLŮ Koax. odkouření Ø 60/100 mm pro KONDENZAČNÍ kotle Luna HT, Nuvola HT, Prime HT Storage...32 Koax. odkouření Ø 80/125 mm pro KONDENZAČNÍ kotle Luna HT 1.350, 1.450, 1.550, Detail: připojení systému koax. odkouření Ø 80/125 mm na kotel Luna HT...33 Koax. odkouření Ø 110/160 mm pro KONDENZAČNÍ kotle Luna HT 1.850, Sada pro dělené odkouření pro KONDENZAČNÍ kotle Luna HT 1.850, Plastové odkouření Ø 60 mm pro KONDENZAČNÍ kotle...35 Dělené odkouření Ø 80 mm pro KONDENZAČNÍ kotle...35 Plastové odkouření Ø 110 mm pro KONDENZAČNÍ kotle...38 Plastové odkouření Ø 125 mm pro KONDENZAČNÍ kotle...38 Plastové odkouření Ø 160 mm pro KONDENZAČNÍ kotle...39 Plastové odkouření Ø 200 mm pro KONDENZAČNÍ kotle...39 NEUTRALIZACE kondenzátu...39 Odkouření pro KASKÁDY z KONDENZAČNÍCH kotlů HT...40 ZÁVĚSNÉ PLYNOVÉ KOTLE KONDENZAČNÍ ZÁVĚSNÉ PLYNOVÉ KOTLE SESTAVY ZÁVĚSNÝCH KOTLŮ A NEPŘÍMOTOP. ZÁSOBNÍKŮ STACIONÁRNÍ KOTLE OHŘÍVAČE TUV REGULACE A PŘÍSLUŠENSTVÍ ODKOUŘENÍ

4 MAPA PROVEDENÍ KOTLŮ: VYTÁPĚNÍ + TUV Main Digit 240 i Eco 3 Compact 240 i Luna 3 Comfort 240 i 9,3 24 kw 9,3 24 kw 9,3 24 kw Luna 3 Blue 180 i 9,3 17,5 kw Luna 3 Blue 240 i 10,4 24 kw Luna 3 Comfort Max 240 i 9,3 24 kw ODTAH SPALIN DO KOMÍNA Nuvola 3 Comfort 240 i Nuvola 3 B i Nuvola 3 Comfort 280 i 10,4 24,4 kw 10,4 24,4 kw 10,4 28 kw Nuvola 3 B i 10,4 28 kw ZÁVĚSNÉ KOTLE VYTÁPĚNÍ + MOŽNOST PŘIPOJENÍ EXTERNÍHO ZÁSOBNÍKU Eco 3 Compact i Eco 3 Compact i Luna 3 Comfort i Luna 3 Blue i 6 14 kw 9,3 24 kw 9,3 24 kw 9,3 17,5 kw Main Digit 240 Fi 9,3 24 kw Eco 3 Compact 240 Fi 9,3 24 kw Luna 3 Comfort 240 Fi 9,3 24 kw Luna 3 Comfort 310 Fi 10,4 31 kw Luna 3 Blue 240 Fi 10,7 24 kw VYTÁPĚNÍ + TUV Luna 3 Blue 280 Fi Luna 3 Comfort Max 250 Fi Luna 3 Comfort Max 310 Fi 10,7 28 kw 9,3 25 kw 10,4 31 kw KOTLE DO 50 kw Nuvola 3 Comfort 140 Fi Nuvola 3 B Fi Nuvola 3 Comfort 240 Fi Nuvola 3 B Fi 6 14 kw 6 14 kw 10,4 24,4 kw 10,4 24,4 kw NUCENÝ ODTAH SPALIN (TURBO) Nuvola 3 Comfort 280 Fi Nuvola 3 B Fi Nuvola 3 Comfort 320 Fi Prime Storage HT 10,4 28 kw 10,4 28 kw 10,4 32 kw 6 24 kw Prime HT 240 6,8 24 kw Prime HT 280 8,7 28 kw Prime HT 330 9,4 33 kw Luna HT 280 8,7 28 KW Luna HT 330 9,4 33 kw Nuvola HT 330 9,4 33 kw VYTÁPĚNÍ + MOŽNOST PŘIPOJENÍ EXTERNÍHO ZÁSOBNÍKU Eco 3 Compact Fi Eco 3 Compact Fi Luna 3 Comfort Fi 6 14 kw 9,3 24 kw 9,3 24 kw Luna 3 Comfort Fi 10,4 31 kw Luna 3 Blue Fi 10,7 24 kw PLYNOVÉ KOTLE Prime HT Luna HT Prime HT ,9 12 kw 3,9 12 kw 6,8 24 kw Luna HT ,8 24 kw Luna HT ,4 28 kw Luna HT ,4 35 kw Luna HT ,5 45 kw S ČERPADLEM Luna HT 1.450P 14,5 45 kw BEZ ČERPADLA A EXPANZNÍ NÁDOBY Slim in Slim in Slim in 11,8 22,1 kw 14,9 29,7 kw 20,6 40 kw ODTAH SPALIN DO KOMÍNA Slim in 24,5 48,7 kw STACIONÁRNÍ KOTLE NUCENÝ ODTAH SPALIN (TURBO) S ČERPADLEM A EXPANZNÍ NÁDOBOU BEZ ČERPADLA A EXPANZNÍ NÁDOBY S ČERPADLEM A EXPANZNÍ NÁDOBOU Slim i Slim i Slim i Slim FiN Slim FiN Power HT Slim Fi Slim Fi 8,5 14,9 kw 11,8 22,1 kw 14,9 29,7 kw 11,8 22,1 kw 14,9 29,7kW 11,8 45 kw 11,8 22,1 kw 14, 9 29,7 kw ZÁVĚSNÉ KOTLE NUCENÝ ODTAH SPALIN (TURBO) VYTÁPĚNÍ + MOŽNOST PŘIPOJENÍ EXTERNÍHO ZÁSOBNÍKU Luna HT Luna HT Luna HT Luna HT ,5 55 kw 19,3 65 kw 25,7 85 kw kw KOTLE NAD 50 kw ODTAH SPALIN DO KOMÍNA BEZ ČERPADLA A EXPANZNÍ NÁDOBY Slim in 31,6 62,2 kw STACIONÁRNÍ KOTLE NUCENÝ ODTAH SPALIN (TURBO) Power HT Power HT Power HT Power HT Power HT ,4 65 kw 32,2 85 kw 38,8 100 kw 42,1 120 kw 43,7 150 kw 04

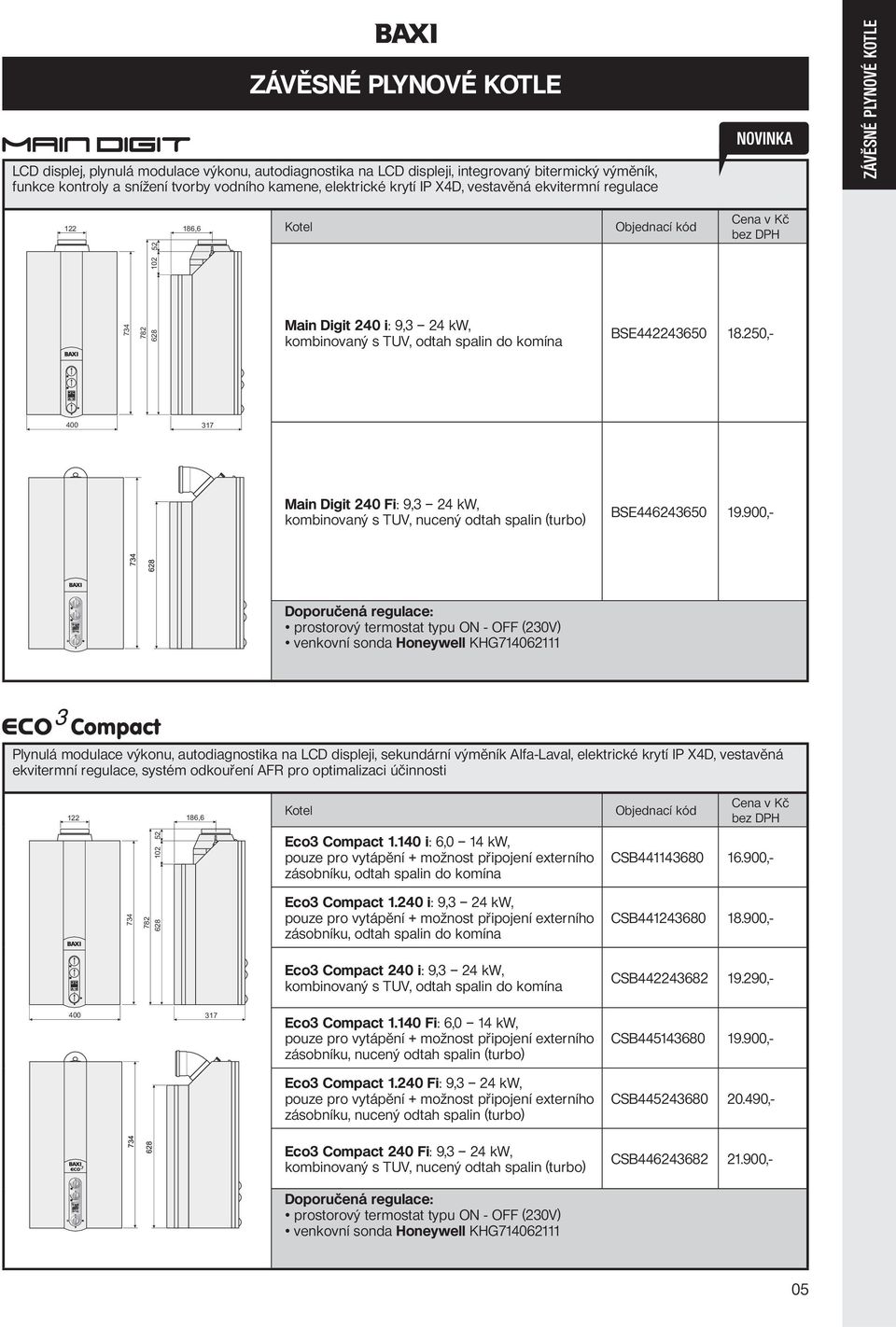

5 R O R R O R ZÁVĚSNÉ PLYNOVÉ KOTLE LCD displej, plynulá modulace výkonu, autodiagnostika na LCD displeji, integrovaný bitermický výměník, funkce kontroly a snížení tvorby vodního kamene, elektrické krytí IP X4D, vestavěná ekvitermní regulace NOVINKA ZÁVĚSNÉ PLYNOVÉ KOTLE ,6 Kotel Objednací kód Main Digit 240 i: 9,3 24 kw, kombinovaný s TUV, odtah spalin do komína BSE , Main Digit 240 Fi: 9,3 24 kw, kombinovaný s TUV, nucený odtah spalin (turbo) BSE ,- Doporučená regulace: prostorový termostat typu ON - OFF (230V) venkovní sonda Honeywell KHG Plynulá modulace výkonu, autodiagnostika na LCD displeji, sekundární výměník Alfa-Laval, elektrické krytí IP X4D, vestavěná ekvitermní regulace, systém odkouření AFR pro optimalizaci účinnosti ,6 Kotel Objednací kód Eco3 Compact i: 6,0 14 kw, pouze pro vytápění + možnost připojení externího zásobníku, odtah spalin do komína CSB , Eco3 Compact i: 9,3 24 kw, pouze pro vytápění + možnost připojení externího zásobníku, odtah spalin do komína CSB ,- Eco3 Compact 240 i: 9,3 24 kw, kombinovaný s TUV, odtah spalin do komína CSB , Eco3 Compact Fi: 6,0 14 kw, pouze pro vytápění + možnost připojení externího zásobníku, nucený odtah spalin (turbo) Eco3 Compact Fi: 9,3 24 kw, pouze pro vytápění + možnost připojení externího zásobníku, nucený odtah spalin (turbo) CSB ,- CSB ,- Eco3 Compact 240 Fi: 9,3 24 kw, kombinovaný s TUV, nucený odtah spalin (turbo) Doporučená regulace: prostorový termostat typu ON - OFF (230V) venkovní sonda Honeywell KHG CSB ,- 05

6 ZÁVĚSNÉ PLYNOVÉ KOTLE Součástí kotle je panel BAXI pro ovládání a programování režimu vytápění a ohřevu TUV, s týdenním cyklem. Tento panel lze vyjmout z kotle a umístit jako prostorový regulátor. Po připojení venkovní teplotní sondy slouží jako programátor vestavěné ekvitermní regulace. Uvedené ceny jsou včetně ovládacího panelu BAXI. Další význačné vlastnosti kotlů: plynulá modulace výkonu, autodiagnostika, sekundární výměník Alfa-Laval pro ohřev TUV (dle určení kotle), elektrické krytí IP X5D, patentovaný systém odkouření AFR pro optimalizaci účinnosti spalování Kotel Objednací kód Luna3 Comfort 240 i: 9,3 24 kw, kombinovaný s TUV, odtah spalin do komína CSE ,- Luna3 Comfort 240 Fi: 9,3 24 kw, kombinovaný s TUV, nucený odtah (turbo) CSE ,- Luna3 Comfort 310 Fi: 10,4 31 kw, kombinovaný s TUV, nucený spalin (turbo) Luna3 Comfort i: 9,3 24 kw, pouze pro vytápění + možnost připojení externího zásobníku, odtah spalin do komína Luna3 Comfort Fi: 9,3 24 kw, pouze pro vytápění + možnost připojení externího zásobníku, nucený odtah (turbo) Luna3 Comfort Fi: 10,4 31 kw, pouze pro vytápění + možnost připojení externího zásobníku, nucený odtah (turbo) Doporučená regulace: venkovní sonda Honeywell KHG CSE ,- CSE ,- CSE ,- CSE ,- NOVINKA Součástí kotle je panel, který pomocí speciální přijímací jednotky (interface) zabudované do přední části kotle umožňuje ovládání a programování režimu vytápění a ohřevu TUV bezdrátovým přenosem. Po připojení venkovní teplotní sondy slouží jako programátor vestavěné ekvitermní regulace. Uvedené ceny jsou včetně tohoto ovládacího panelu. Kotel Objednací kód Luna3 Comfort AIR 250 Fi: 9,3 25 kw, Kombinovaný s TUV, nucený odtah (turbo) CSB ,- Luna3 Comfort AIR 310 Fi: 10,4 31 kw, Kombinovaný s TUV, nucený odtah (turbo) CSB ,- Doporučená regulace: venkovní sonda Honeywell KHG

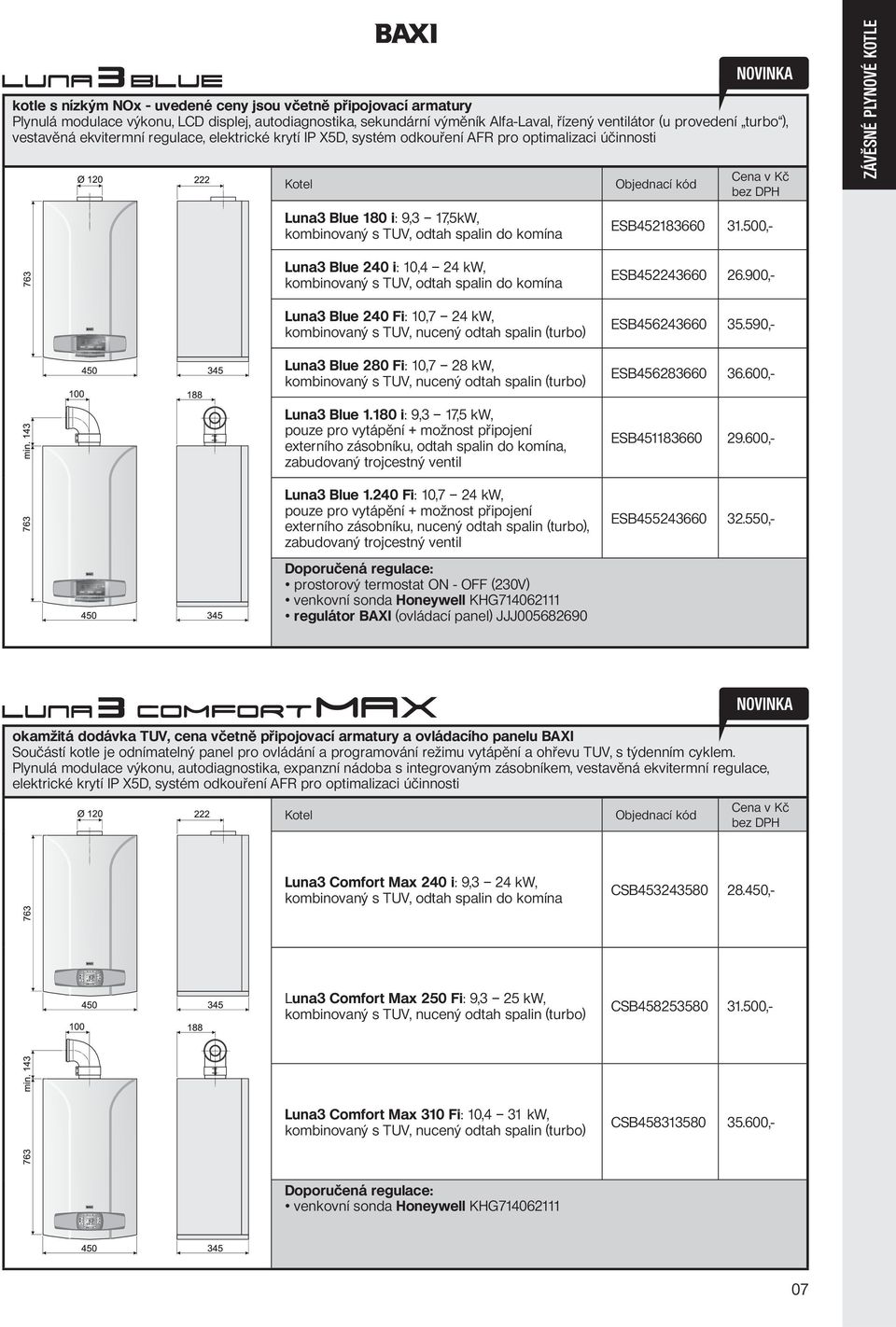

7 kotle s nízkým NOx - uvedené ceny jsou včetně připojovací armatury Plynulá modulace výkonu, LCD displej, autodiagnostika, sekundární výměník Alfa-Laval, řízený ventilátor (u provedení turbo ), vestavěná ekvitermní regulace, elektrické krytí IP X5D, systém odkouření AFR pro optimalizaci účinnosti Kotel Luna3 Blue 180 i: 9,3 17,5kW, kombinovaný s TUV, odtah spalin do komína Objednací kód NOVINKA ESB ,- ZÁVĚSNÉ PLYNOVÉ KOTLE Luna3 Blue 240 i: 10,4 24 kw, kombinovaný s TUV, odtah spalin do komína Luna3 Blue 240 Fi: 10,7 24 kw, kombinovaný s TUV, nucený odtah spalin (turbo) Luna3 Blue 280 Fi: 10,7 28 kw, kombinovaný s TUV, nucený odtah spalin (turbo) Luna3 Blue i: 9,3 17,5 kw, pouze pro vytápění + možnost připojení externího zásobníku, odtah spalin do komína, zabudovaný trojcestný ventil Luna3 Blue Fi: 10,7 24 kw, pouze pro vytápění + možnost připojení externího zásobníku, nucený odtah spalin (turbo), zabudovaný trojcestný ventil ESB ,- ESB ,- ESB ,- ESB ,- ESB ,- Doporučená regulace: prostorový termostat ON - OFF (230V) venkovní sonda Honeywell KHG regulátor BAXI (ovládací panel) JJJ okamžitá dodávka TUV, cena včetně připojovací armatury a ovládacího panelu BAXI Součástí kotle je odnímatelný panel pro ovládání a programování režimu vytápění a ohřevu TUV, s týdenním cyklem. Plynulá modulace výkonu, autodiagnostika, expanzní nádoba s integrovaným zásobníkem, vestavěná ekvitermní regulace, elektrické krytí IP X5D, systém odkouření AFR pro optimalizaci účinnosti Kotel Objednací kód NOVINKA Luna3 Comfort Max 240 i: 9,3 24 kw, kombinovaný s TUV, odtah spalin do komína CSB ,- Luna3 Comfort Max 250 Fi: 9,3 25 kw, kombinovaný s TUV, nucený odtah spalin (turbo) CSB ,- Luna3 Comfort Max 310 Fi: 10,4 31 kw, kombinovaný s TUV, nucený odtah spalin (turbo) CSB ,- Doporučená regulace: venkovní sonda Honeywell KHG

8 ZÁVĚSNÉ PLYNOVÉ KOTLE kotle s integrovaným nerezovým zásobníkem (60 litrů) Součástí kotle je panel BAXI pro ovládání a programování režimu vytápění a ohřevu TUV, s týdenním cyklem a vestavěná expanzní nádoba TUV 2 litry. Tento panel lze vyjmout z kotle a umístit jako prostorový regulátor. Po připojení venkovní sondy slouží jako programátor vestavěné ekvitermní regulace. Ovládací jednotka a připojovací armatura v ceně. Další význačné vlastnosti kotlů: vestavěný nerezový zásobníkový ohřívač TUV, plynulá modulace výkonu, autodiagnostika, elektrické krytí IP X5D, patentovaný systém odkouření AFR pro optimalizaci účinnosti spalování. ø Kotel Nuvola3 Comfort 140 Fi: 5,8 14,0 kw, zásobník TUV, nucený odtah spalin (turbo) (cena bez připojovací armatury) Objednací kód NOVINKA CSB ,- 950 Nuvola3 Comfort 240 i: 10,4 24,4 kw, zásobník TUV, odtah spalin do komína CSB ,- Nuvola3 Comfort 240 Fi: 10,4 24,4 kw, zásobník TUV, nucený odtah spalin (turbo) CSB , min Nuvola3 Comfort 280 i: 10,4 28,0 kw, zásobník TUV, odtah spalin do komína Nuvola3 Comfort 280 Fi: 10,4 28,0 kw, zásobník TUV, nucený odtah spalin (turbo) Nuvola3 Comfort 320 Fi: 10,4 32,0 kw, zásobník TUV, nucený odtah spalin (turbo) CSB ,- CSB ,- CSB ,- Doporučená regulace: venkovní sonda Honeywell KHG B40 kotle s integrovaným ocelovým smaltovaným zásobníkem (40 litrů) Plynulá modulace výkonu, LCD displej, autodiagnostika, elektrické krytí IP X5D, vestavěný smaltovaný zásobníkový ohřívač TUV, Systém odkouření AFR pro optimalizaci účinnosti. NOVINKA ø Kotel Objednací kód Nuvola3 B Fi: 5,8 14,0 kw, zásobník TUV, nucený odtah spalin (turbo) CSB ,- 950 Nuvola3 B i: 10,4 24,4 kw, zásobník TUV, odtah spalin do komína CSB , Nuvola3 B Fi: 10,4 24,4 kw, zásobník TUV, nucený odtah spalin (turbo) CSB ,- 950 min Nuvola3 B i: 10,4 28,0 kw, zásobník TUV, odtah spalin do komína Nuvola3 B Fi: 10,4 28,0 kw, zásobník TUV, nucený odtah spalin (turbo) CSB ,- CSB , Doporučená regulace: prostorový termostat ON OFF (230V) venkovní sonda Honeywell KHG regulátor BAXI (ovládací panel) JJJ

9 KONDENZAČNÍ ZÁVĚSNÉ PLYNOVÉ KOTLE systém High Tech - cena včetně připojovací armatury Autodiagnostika, elektronika Siemens, elektrické krytí IP X5D Kotel Objednací kód Prime HT 240: 6,8-24 kw, kombinovaný s TUV, nucený odtah spalin (turbo) HLB ,- Prime HT 280: 8,7-28 kw, kombinovaný s TUV, nucený odtah spalin (turbo) HLB ,- Prime HT 330: 9,4-33 kw, kombinovaný s TUV, nucený odtah spalin (turbo) HLB ,- Prime HT 1.120: 3,9-12 kw, pouze pro vytápění + možnost připojení externího zásobníku, nucený odtah spalin (turbo), zabudovaný HLB ,- trojcestný ventil Prime HT 1.240: 6,8-24 kw, pouze pro vytápění + možnost připojení externího zásobníku, nucený odtah spalin (turbo), zabudovaný HLB ,- trojcestný ventil Doporučená regulace: regulátor Siemens QAA 73 + interface KHG venkovní sonda Siemens QAC 34/149, KHG !!! KONDENZAČNÍ ZÁVĚSNÉ PLYNOVÉ KOTLE systém High Tech - cena včetně připojovací armatury Autodiagnostika, elektronika Siemens, elektrické krytí IP X5D, vestavěný nerezový zásobníkový ohřívač TUV Kotel Objednací kód Prime HT STORAGE 240: 6-24 kw, kombinovaný se zásobníkem TUV, nucený odtah spalin (turbo) HSE ,- Doporučená regulace: regulátor Siemens QAA 73 + interface KHG venkovní sonda Siemens QAC 34/149, KHG systém High Tech - cena včetně připojovací armatury Elektronika Siemens, LCD displej, autodiagnostika, kompatibilní s regulací Siemens řady RVA a RVS (kaskády, směšované topné okruhy) elektrické krytí IP X5D; vestavěný nerezový zásobníkový ohřívač TUV Kotel Objednací kód Nuvola HT 330: 9,4 33 kw, kombinovaný s TUV, nucený odtah spalin (turbo) HSB ,- Doporučená regulace: Dálkové ovládání typ Siemens QAA 73, KHG Vnější sonda Siemens QAC34/149, KHG Rozšiřovací regulace Siemens: CLIP IN AGU, regulátory řady RVA a RVS 09

10 systém High Tech - cena včetně připojovací armatury Elektronika Siemens, LCD displej, autodiagnostika, kompatibilní s regulací Siemens řady RVA a RVS ( kaskády, směšované topné okruhy) elektrické krytí IP X5D. Kotle jsou vybaveny čerpadlem a pojistným zařízením. Kotel Objednací kód KONDENZAČNÍ ZÁVĚSNÉ PLYNOVÉ KOTLE Luna HT 280: 8,7 28 KW, kombinovaný s TUV, nucený odtah spalin (turbo) Luna HT 330: 9,4 33 kw, kombinovaný s TUV, nucený odtah spalin (turbo) Luna HT 1.120: 3,9 12 kw, pouze pro vytápění + možnost připojení externího zásobníku, nucený odtah spalin (turbo), zabudovaný trojcestný ventil Luna HT 1.240: 6,8 24 kw, pouze pro vytápění + možnost připojení externího zásobníku, nucený odtah spalin (turbo), zabudovaný trojcestný ventil Luna HT 1.280: 9,4 28 kw, pouze pro vytápění + možnost připojení externího zásobníku, nucený odtah spalin (turbo), zabudovaný trojcestný ventil HSB ,- HSB ,- HSB ,- HSB ,- HSB ,- Doporučená regulace: Dálkové ovládání typ Siemens QAA 73, KHG Vnější sonda Siemens QAC34/149, KHG Rozšiřovací regulace Siemens: CLIP IN AGU, regulátory řady RVA a RVS / kW systém High Tech Elektronika Siemens, LCD displej, autodiagnostika, kompatibilní s regulací Siemens řady RVA a RVS ( kaskády, směšované topné okruhy) elektrické krytí IP X5D. Pro tvorbu hydraulických systémů lze využít příslušenství viz str Kotel Luna HT P: 14,5-45 kw, kotel je vybaven pojistným ventilem a čerpadlem, nucený odtah spalin (turbo) Objednací kód HSB ,- Luna HT 1.350: 14,5 35 kw, Kotel není vybaven čerpadlem a pojistným zařízením, nucený odtah spalin (turbo) Luna HT 1.450: 14,5-45 kw, kotel není vybaven čerpadlem a pojistným zařízením, nucený odtah spalin (turbo) Luna HT 1.550: 15,5-55 kw, kotel není vybaven čerpadlem a pojistným zařízením, nucený odtah spalin (turbo) Luna HT 1.650: 19,3-65 kw, kotel není vybaven čerpadlem a pojistným zařízením, nucený odtah spalin (turbo) HSB ,- HSB ,- HSB ,- HSB ,- Luna HT 1.850: 25,7-85 kw, kotel není vybaven čerpadlem a pojistným zařízením, nucený odtah spalin (turbo) HSB ,- Luna HT : kw, kotel není vybaven čerpadlem a pojistným zařízením, nucený odtah spalin (turbo) HSB ,- Doporučená regulace: Dálkové ovládání typ Siemens QAA 73, KHG Vnější sonda Siemens QAC34/149, KHG Rozšiřovací regulace Siemens: CLIP IN AGU, regulátory řady RVA a RVS 10

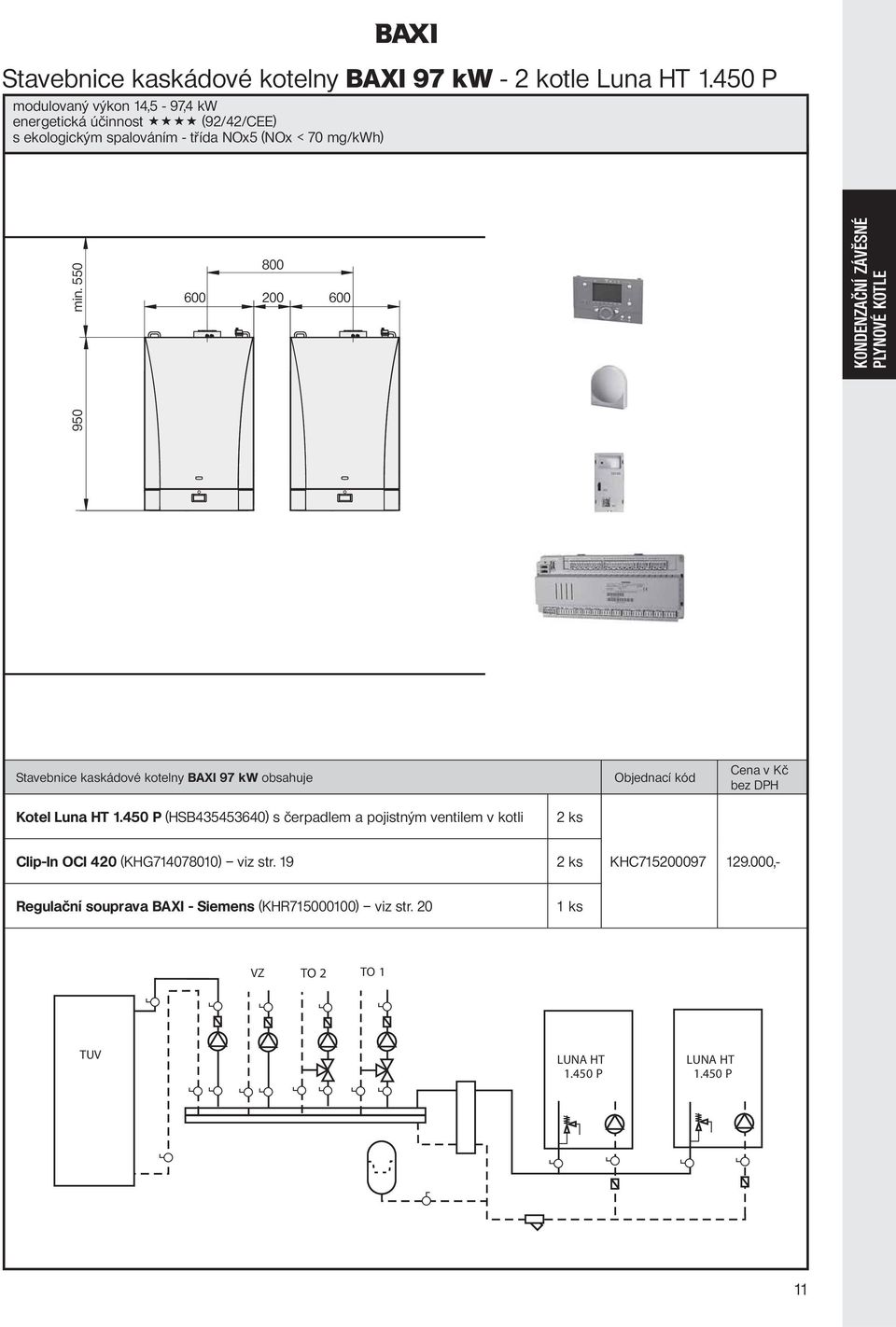

11 Stavebnice kaskádové kotelny BAXI 97 kw - 2 kotle Luna HT P modulovaný výkon 14,5-97,4 kw energetická účinnost (92/42/CEE) s ekologickým spalováním - třída NOx5 (NOx < 70 mg/kwh) KONDENZAČNÍ ZÁVĚSNÉ PLYNOVÉ KOTLE Stavebnice kaskádové kotelny BAXI 97 kw obsahuje Objednací kód Kotel Luna HT P (HSB ) s čerpadlem a pojistným ventilem v kotli 2 ks Clip-In OCI 420 (KHG ) viz str ks KHC ,- Regulační souprava BAXI - Siemens (KHR ) viz str ks VZ TO 2 TO 1 TUV LUNA HT P LUNA HT P 11

12 SESTAVY ZÁVĚSNÝCH KOTLŮ A NEPŘÍMOOHŘEVNÝCH ZÁSOBNÍKŮ (v ceně sestav nejsou zahrnuty propojovací armatury mezi kotlem a bojlerem) Provedení odtah spalin do komína SESTAVY ZÁVĚSNÝCH KOTLŮ A NEPŘÍMOTOP. ZÁSOBNÍKŮ Kotel Bojler Sestava Objem bojleru Objednací kód Sestava Eco3 Compact i: 6,0 14 kw, obsahuje: 1 ks kotel Eco3 Compact i, 1 ks bojler o příslušném objemu, 1 ks sada s 3cest. ventilem (KHG ) Sestava Eco3 Compact i: 9,3 24 kw, obsahuje: 1 ks kotel Eco3 Compact i, 1 ks bojler o příslušném objemu, 1 ks sada s 3cest. ventilem (KHG ) Sestava Luna3 Blue i: 9,3 17,5 kw, obsahuje: 1 ks kotel Luna3 Blue i se zabudovaným trojcestným ventilem, 1 ks bojler o příslušném objemu, 1 ks sondu NTC (JJJ ) Sestava Luna3 Comfort i: 9,3 24 kw, obsahuje: 1 ks kotel Luna3 Comfort i, 1 ks bojler o příslušném objemu, 1 ks pohon 3-cest.ventilu (KHG ) 1 ks sonda NTC (KHG ) l bojler SES , l bojler SES , l bojler SES , l bojler SES , l bojler SES , l bojler SES , l bojler SES , l bojler SES , l bojler SES , l bojler SES , l bojler SES ,- Provedení nucený odtah spalin (turbo) Kotel Bojler Sestava Objem bojleru Objednací kód Sestava Eco3 Compact Fi: 6,0 14 kw, obsahuje: 1 ks kotel Eco3 Compact Fi, 1 ks bojler o příslušném objemu, 1 ks sada s 3cest. ventilem (KHG ) l bojler SES , l bojler SES ,- Sestava Eco3 Compact Fi: 9,3 24 kw, obsahuje: 1 ks kotel Eco3 Compact Fi, 1 ks bojler o příslušném objemu, 1 ks sada s 3cest. ventilem (KHG ) Sestava Luna3 Comfort Fi: 9,3 24kW, obsahuje: 1 ks kotel Luna3 Comfort Fi, 1 ks bojler o příslušném objemu, 1 ks pohon 3-cest.ventilu (KHG ) 1 ks sonda NTC (KHG ) Sestava Luna3 Comfort Fi: 10,4 31 kw, obsahuje: 1 ks kotel Luna3 Comfort Fi, 1 ks bojler o příslušném objemu, 1 ks pohon 3-cest.ventilu (KHG ) 1 ks sonda NTC (KHG ) Sestava Luna3 Blue Fi: 10,7 24 kw, obsahuje: 1 ks kotel Luna3 Blue Fi se zabudovaným trojcestným ventilem, 1 ks bojler o příslušném objemu, 1 ks sondu NTC (JJJ ) l bojler SES , l bojler SES , l bojler SES , l bojler SES , l bojler SES , l bojler SES , l bojler SES , l bojler SES , l bojler SES , l bojler SES , l bojler SES , l bojler SES ,-!!!!! 12

13 Kondenzační kotle, nucený odtah spalin (turbo) Kotel Bojler Sestava Objem bojleru Objednací kód Sestava Luna HT 1.120: 3,9-12 kw, obsahuje: 1 ks kotel Luna HT se zabudovaným trojcestným ventilem, 1 ks bojler o příslušném objemu, 1 ks sondu NTC (JJJ ) l bojler SES , l bojler SES , l bojler SES ,- Sestava Luna HT 1.240: 6,8-24 kw, obsahuje: 1 ks kotel Luna HT se zabudovaným trojcestným ventilem, 1 ks bojler o příslušném objemu, 1 ks sondu NTC (JJJ ) l bojler SES , l bojler SES , l bojler SES ,- Sestava Luna HT 1.280: 9,4-28 kw, obsahuje: 1 ks kotel Luna HT se zabudovaným trojcestným ventilem, 1 ks bojler o příslušném objemu, 1 ks sondu NTC (JJJ ) Sestava Prime HT 1.120: 3,9-12 kw, obsahuje: 1 ks kotel Prime HT se zabudovaným trojcestným ventilem, 1 ks bojler o příslušném objemu, 1 ks sondu NTC (JJJ ) Sestava Prime HT 1.240: 6,8-24 kw, obsahuje: 1 ks kotel Prime HT se zabudovaným trojcestným ventilem, 1 ks bojler o příslušném objemu, 1 ks sondu NTC (JJJ ) l bojler SES , l bojler SES , l bojler SES , l bojler SES l bojler SES , l bojler SES , l bojler SES , l bojler SES , l bojler SES ,-!!!!!! SESTAVY ZÁVĚSNÝCH KOTLŮ A NEPŘÍMOTOP. ZÁSOBNÍKŮ SESTAVY COMBI-Modulo (včetně propojovací sady) Sestava Jednotka COMBI Modulo Objem bojleru Objednací kód Jednotka COMBI-Modulo 120 obsahuje: 1 ks zásobník Modulo 80 l, nerez ocel 1 ks Luna HT l bojler COMBI ,- Jednotka COMBI-Modulo 240 obsahuje: 1 ks zásobník Modulo 80 l, nerez ocel 1 ks Luna HT l bojler COMBI ,- Jednotka COMBI-Modulo 280 obsahuje: 1 ks zásobník Modulo 80 l, nerez ocel 1 ks Luna HT l bojler COMBI ,- Jednotka COMBI-Modulo LB 180 obsahuje: 1 ks zásobník Modulo 80 l, nerez ocel 1 ks Luna3 Blue i 80 l bojler COMBILB ,- Jednotka COMBI-Modulo LB 240 obsahuje: 1 ks zásobník Modulo 80 l, nerez ocel 1 ks Luna3 Blue Fi 80 l bojler COMBILB ,- Jednotka COMBI-Modulo Prime 120 obsahuje: 1 ks zásobník Modulo 80 l, nerez ocel 1 ks Prime HT l bojler COMBIPRIME ,-! Jednotka COMBI-Modulo Prime 240 obsahuje: 1 ks zásobník Modulo 80 l, nerez ocel 1 ks Prime HT l bojler COMBIPRIME ,-! 13

14 STACIONÁRNÍ LITINOVÉ PLYNOVÉ KOTLE bez čerpadla a expanzní nádoby Ekvitermně řízená modulace výkonu, elektronika Siemens; samostatně jsou kotle určeny jen pro vytápění, s připojeným ohřívačem také pro přípravu TUV. Odk. Kotel Objednací kód Slim in: 11,8 22,1 kw, WSB ,- STACIONÁRNÍ KOTLE / STACIONÁRNÍ LITINOVÉ PLYNOVÉ KOTLE Odtah spalin do komína Slim in: 14,9 29,7 kw, WSB ,- Slim in: 20,6 40 kw, obsahuje: 1 ks kotel, 1 ks usměrňovač tahu KHW ) Slim in: 24,5 48,7 kw, obsahuje: 1 ks kotel, 1 ks usměrňovač tahu KHW ) WSB ,- WSB ,- Slim in: 31,6 62,2 kw, obsahuje: 1 ks kotel, 1 ks usměrňovač tahu KHW ) WSB ,- Nucený odtah spalin (turbo) Slim FiN: 11,8 22,1 kw WSB ,- Slim FiN: 14,9 29,7 kw WSB ,- 14 Doporučená regulace: prostorový termostat ON - OFF (230V) venkovní sonda KHG regulátor Siemens QAA 73 + interface KHG

15 vybavené čerpadlem a expanzní nádobou Ekvitermně řízená modulace výkonu, elektronika Siemens; samostatně jsou kotle určeny jen pro vytápění, s připojeným ohřívačem také pro přípravu TUV. Odk. Kotel Objednací kód Slim i: 8,5 14,9 kw WSB ,- Odtah spalin do komína Nucený odtah spalin (turbo) Slim i: 11,8 22,1 kw WSB ,- Slim i: 14,9 29,7 kw WSB ,- Slim Fi: 11,8 22,1 kw WSB ,- Slim Fi: 14, 9 29,7 kw WSB ,- STACIONÁRNÍ KOTLE / STACIONÁRNÍ LITINOVÉ PLYNOVÉ KOTLE Doporučená regulace: prostorový termostat ON - OFF (230V) venkovní sonda KHG regulátor Siemens QAA 73 + interface KHG Propojovací sada pro kotle SLIM Objednací kód Propojovací sada zásobník / čerpadlo pro kotle SLIM (kabeláž, konektor, NTC sonda pro připojení nabíjecího čerpadla TUV) KHW ,- 15

16 KONDENZAČNÍ STACIONÁRNÍ PLYNOVÉ KOTLE systém High Tech, třída NOx5, NOx < 70 mg/kwh Autodiagnostika, elektronika Siemens HLOUBKA A VIZ. TABULKA TECHN. PARAMETRŮ Kotel Objednací kód STACIONÁRNÍ KOTLE / KONDENZAČNÍ STACIONÁRNÍ PLYNOVÉ KOTLE POWER HT 1.450: 11,8 45 kw, nucený odtah spalin (turbo) POWER HT 1.650: 13,4 65 kw, nucený odtah spalin (turbo) POWER HT 1.850: kw, nucený odtah spalin (turbo) POWER HT : 35,8-100 kw, nucený odtah spalin (turbo) POWER HT : kw, nucený odtah spalin (turbo) WHS ,- WHS ,- WHS ,- WHS ,- WHS ,- PLYN ZPÁTEČKA POWER HT : 40,4-150 kw, nucený odtah spalin (turbo) WHS ,- VÝSTUP TOPENÍ Doporučená regulace: Dálkové ovládání typ Siemens QAA 73, KHG Vnější sonda Siemens QAC34/149, KHG Rozšiřovací regulace Siemens: CLIP IN AGU, regulátory řady RVA a RVS. Příslušenství hydrauliky kaskád viz str. 25 Příslušenství odtahu spalin viz str

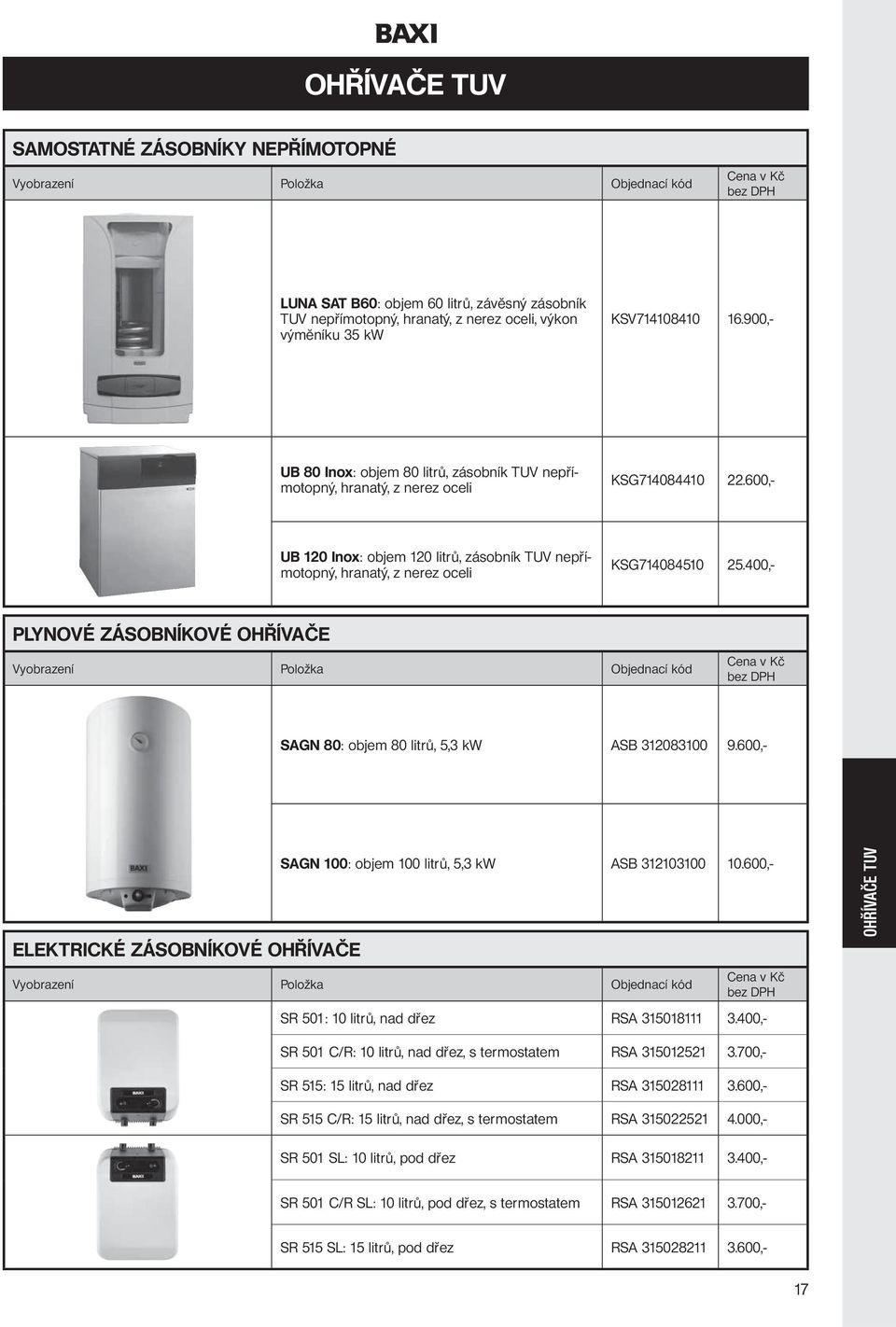

17 OHŘÍVAČE TUV SAMOSTATNÉ ZÁSOBNÍKY NEPŘÍMOTOPNÉ LUNA SAT B60: objem 60 litrů, závěsný zásobník TUV nepřímotopný, hranatý, z nerez oceli, výkon výměníku 35 kw KSV ,- UB 80 Inox: objem 80 litrů, zásobník TUV nepřímotopný, hranatý, z nerez oceli KSG ,- UB 120 Inox: objem 120 litrů, zásobník TUV nepřímotopný, hranatý, z nerez oceli KSG ,- PLYNOVÉ ZÁSOBNÍKOVÉ OHŘÍVAČE SAGN 80: objem 80 litrů, 5,3 kw ASB ,- ELEKTRICKÉ ZÁSOBNÍKOVÉ OHŘÍVAČE SAGN 100: objem 100 litrů, 5,3 kw ASB ,- SR 501: 10 litrů, nad dřez RSA ,- OHŘÍVAČE TUV SR 501 C/R: 10 litrů, nad dřez, s termostatem RSA ,- SR 515: 15 litrů, nad dřez RSA ,- SR 515 C/R: 15 litrů, nad dřez, s termostatem RSA ,- SR 501 SL: 10 litrů, pod dřez RSA ,- SR 501 C/R SL: 10 litrů, pod dřez, s termostatem RSA ,- SR 515 SL: 15 litrů, pod dřez RSA ,- 17

18 REGULACE KE KOTLŮM Ovládací panel kotle jako náhradní díl (standardně dodáván s kotli Luna3 Comfort, Luna3 Comfort Max, Nuvola3 Comfort) JJJ ,- Ovládací panel kotle s bezdrátovým přenosem jako náhradní díl (standardně dodáván s kotlem Luna3 Comfort Air) JJJ ,- Sada ovládacího panelu s bezdrátovým přenosem pro přestavbu kotlů Luna3 Comfort, Luna3 Comfort Max a Nuvola 3 Comfort (obsahuje bezdrátový panel a přijímač pro montáž do kotle) Prostorový termostat ON/OFF bez časového programování, typ Siemens RAA 20, 230V (kompatibilní s kotli Main Digit, Eco3 Compact, Luna3, Nuvola3, Slim) Prostorový termostat Siemens RDE10.1, týdenní program, 230V (kompatibilní s kotli Main Digit, Eco3 Compact, Luna3, Nuvola3, Slim) Prostorový termostat Siemens RDE10.1 DHW, týdenní program pro vytápění a TUV nebo cirkulační čerpadlo TUV, 230V (kompatibilní s kotli Main Digit, Eco3 Compact, Luna3, Nuvola3, Slim) Programovatelný termostat REA23 s funkcí automatické adaptace, kontakt ON-OFF, režim vytápění a chlazení (kompatibilní s kotli Main Digit, Eco3 Compact, Luna3, Nuvola3, Slim) Programovatelný regulátor REA23M s funkcí automatické adaptace, s komunikačním rozhraním OpenTherm Plus (kompatibilní s kotli Luna HT, Nuvola HT, Prime HT, STORAGE HT) Prostorový termostat Elektrobock PT 21, týdenní program, 6 změn teplotních úrovní během dne, 230V (kompatibilní s kotli Main Digit, Eco3 Compact, Luna3, Nuvola3, Slim) KHG ,- KHG ,- RDE ,- RDE10.1 DHW REA ,- REA23M 2.800, ,- / REGULACE KE KOTLŮM REGULACE A PŘÍSLUŠENSTVÍ Klimatický regulátor Siemens QAA 73 systém Open Therm Plus, (kompatibilní s kotli Luna HT, Nuvola HT, Prime HT, STORAGE HT) Deska interface pro Siemens QAA 73 (pro kotle Slim, Prime HT, STORAGE HT) Vnější sonda Honeywell (pro kotle Main Digit, Eco3 Compact, Luna3, Nuvola3, Slim) Vnější sonda Siemens QAC34/101 (pro kotle Luna HT, Nuvola HT, Prime HT, STORAGE HT) KHG ,- KHG ,- KHG ,- KHG ,- Přídavné relé pro Luna3 Comfort, Nuvola3 Comfort KHG ,- Pomocné blokovací relé / relé zónové regulace KHG ,- 18

19 Interface AGU rozšíření elektroniky kotle pro směšovací topný okruh. Obsahuje: Clip In, teplotní sondu QAD36, konektory, podložku a šrouby pro montáž do kotle Interface AGU rozšíření elektroniky kotle, externí modul s řídícím vstupem 0-10 V, 3-mi reléovými výstupy. Obsahuje: konektory, podložku a šrouby pro montáž do kotle Interface pro komunikaci BUS OCI 420, komunikace LPB pro připojení regulátorů RVA a RVS. Obsahuje: konektory, podložku a šrouby pro montáž do kotle KHG ,- KHG ,- KHG ,- Ekvitermní regulátory Siemens řady RVA a příslušenství Poznámka: dodací lhůta regulátorů RVA je 3 týdny Ekvitermní regulátor RVA 46, směšovací topný okruh, komunikace LPB RVA46.531/ ,- Sada svorek pro regulátor RVA 46 SVA ,- Ekvitermní regulátor RVA 47 kaskáda kotlů s modulovanými hořáky + 1 topný okruh, příprava TUV, komunikace LPB RVA47.320/ ,- Sada svorek pro regulátor RVA 47 SVA ,- Ekvitermní regulátor RVA nezávislé směšovací topné okruhy, příprava TUV, RVA63.280/ ,- komunikace LPB Sada svorek pro regulátor RVA SVA ,- Příložné čidlo teploty QAD 21 pro regulátory RVA QAD21/ ,- Vnější sonda QAC 31 pro regulátory RVA QAC31/ ,- Prostorový přístroj QAA50.110/101 QAA ,- Digitální ekvitermní regulátory řady RVS a příslušenství Poznámka: dodací lhůta regulátorů RVS je 3 týdny Sonda TUV do jímky QAZ21 QAZ ,- Digitální regulátor RVS /109 - modulovaný kotel s digitální regulací po lince LPB - 2 směšované topné okruhy + čerpadlový topný okruh, - příprava TUV; - solární ohřev TUV, zásobník nebo bazén - 3 multifunkční výstupy RVS / ,- Sada svorek pro regulátor RVS 63.2 SVS ,- / REGULACE KE KOTLŮM REGULACE A PŘÍSLUŠENSTVÍ Digitální regulátor RVS /109 - modulovaný kotel s digitální regulací po lince LPB (max.15 kotlů HT v kaskádě) - směšovaný topný okruh, příprava TUV - vstup 0-10V pro analogovou regulaci RVS / ,- Sada svorek pro regulátor RVS SVS ,- 19

20 Digitální regulátor RVS /109 -směšovaný topný okruh -digitální regulace po lince LPB RVS / ,- Sada svorek pro RVS SVS ,- Prostorový přístroj QAA /101, čidlo a korekce teploty, digitální komunikace BSB QAA ,- Prostorový přístroj QAA /501, čidlo a korekce teploty, volba druhu provozu, týdenní programování, digitální komunikace BSB pro parametrování RVS Prostorový přístroj QAA /501, čidlo a korekce teploty, volba druhu provozu, týdenní programování, parametrování RVS, bezdrátový přenos QAA / ,- QAA / ,- Bezdrátový přijímač AVS /109, pro prostorový přístroj QAA78.610/501 AVS ,- Příložné čidlo teploty QAD36/101 QAD36/ ,- Ovládací panel pro parametrování RVS, volba druhu provozu TO a TUV, digitální komunikace BSB AVS37.294/ ,- Plochý kabel ovládacího panelu L=0,4 m AVS82.490/ ,- REGULAČNÍ SOUPRAVA BAXI - Siemens Položka Objednací kód / REGULACE KE KOTLŮM Stavebnice ekvitermní regulace pro kaskády kotlů BAXI KHR ,- 1 ks digitální regulátor RVS /109 pro: - modulovaný kotel s digitální regulací po lince LPB (max.15 kotlů Luna HT nebo Nuvola HT nebo Power HT v kaskádě), 2 kotle ON-OFF (SLIM, ECO3 Compact, LUNA3 v kaskádě) - 2 směšované topné okruhy +čerpadlový topný okruh, - příprava TUV, - solární ohřev TUV, zásobník nebo bazén, - vstup 0-10V pro analogovou regulaci REGULACE A PŘÍSLUŠENSTVÍ 1 sada svorek SVS ks ovládací panel, digitální komunikace BSB AVS37.294/ ks příložné čidlo teploty QAD36/101 1 ks venkovní sonda QAC34/101 1 ks plochý kabel ovládacího panelu L=1 m AVS82.491/109 1 ks čidlo TUV QAZ36.522/109 20

21 PŘÍSLUŠENSTVÍ PŘÍSLUŠENSTVÍ pro sestavy s nepřímotopnými zásobníky TUV Ponorná sonda NTC bojleru (QAZ 36) pro kotle Luna3 Blue, Luna HT, Prime HT, Power HT, SLIM JJJ ,- Sada s třícestným ventilem pro připojení zásobníku TUV ke kotli ECO3 (vč. kabelů a sondy NTC) KHG ,- Pohon 3-cestného ventilu pro kotle Luna3 Comfort pro případ zapojení zásobníku TUV KHG ,- Sonda TUV pro kotle Luna3 Comfort pro případ zapojení zásobníku TUV KHG ,- REGULAČNÍ ZÓNOVÉ VENTILY Ventil MUT SF20-2EM1 pro zónovou regulaci ON - OFF je vybaven koncovým mikrospínačem signalizace polohy, 230V, 5W, doba otevření 6 s. vnější zavity 3/4, Kvs=7 m3/h ,- 2-cestný ventil s pohonem ΔT ( K) použitelnost pro výkon (kw) při 10 (podlah. vytápění) 15 (radiátory) Δp (kpa) Kv 1,00 2,0 3,3 3,0 4,9 SVP / ,- Kv 1,60 3,2 5,3 4,8 7,9 SVP ,6/ ,- Kv 2,50 5,1 8,2 7,6 12,4 SVP ,5/ ,- Kv 4,00 8,1 13,2 12,1 19,8 SVP / ,- Kv 6,30 12,7 20,8 19,1 31,2 SVP ,3/ ,- 3-cestný ventil s pohonem ΔT ( K) použitelnost pro výkon (kw) při 10 (podlah. vytápění) 15 (radiátory) Δp (kpa) REGULACE A PŘÍSLUŠENSTVÍ / PŘÍSLUŠENSTVÍ Kv 1,00 2,0 3,3 3,0 4,9 SXP / ,- Kv 1,60 3,2 5,3 4,8 7,9 SXP ,6/ ,- Kv 2,50 5,1 8,2 7,6 12,4 SXP ,5/ ,- Kv 4,00 8,1 13,2 12,1 19,8 SXP / ,- Kv 6,30 12,7 20,8 19,1 31,2 SXP ,3/ ,- 21

22 Příslušenství ke kotlům MAIN Digit, ECO3 Compact, LUNA3, NUVOLA3 Připojovací armatura pro kotle Eco3 Compact, Main Digit, řady Luna3 a Prime HT KHG ,- Připojovací armatura pro kotle Luna HT KHG ,- Připojovací armatura pro kotle Nuvola 3 B40, Nuvola 3 Comfort, Nuvola HT, Prime Storage HT KHG ,- Rohový kohout pro kotle typu Luna (2 ks v balení) KHG ,- Expanzní nádoba TUV (4 l) pro COMBI-Modulo KSL ,- Expanzní nádoba TUV (2 l) pro kotel Nuvola3 B40 Expanzní nádoba TUV (2 l) pro kotel Nuvola HT, PRIME STORAGE KHG ,- KHG ,- Systémové sady pro kotle Luna3 Comfort Systémová sada: pro současné ovládání smíšeného systému tvořeného zónou s vysokou teplotou do 85 C a zónou s nízkou teplotou do 45 C; obsahuje: - rozdělovač - 2 čerpadla - směšovací ventil - ovládací elektroniku KFG ,- REGULACE A PŘÍSLUŠENSTVÍ / PŘÍSLUŠENSTVÍ Sada pro třetí zónu: slouží pro vytvoření další zóny s vysokou teplotou; obsahuje: - čerpadlo Grundfos UPS 15/60 - zpětnou klapku G3/4 - trubky a elektrické kabely Systémová sada ke kondenzačním kotlům Luna HT, Nuvola HT KHG ,- Systémová sada: pro současné ovládání smíšeného systému tvořeného zónou s vysokou teplotou do 85 C a zónou s nízkou teplotou do 45 C; obsahuje: - rozdělovač - 2 čerpadla - směšovací ventil - ovládací elektroniku - AGU KHG ,- 22

23 Hydraulická příslušenství ke kotlům LUNA HT 1.350, 1.450, 1.550, Hydraulické připojení pro samostatný kotel včetně anuloidu obsahuje: čerpadlo GRUNDFOS.UPS 25-70, kulové kohouty, zpětnou klapku, pojistný ventil KHG ,- Hydraulické připojení pro samostatný kotel nebo kotel v kaskádě obsahuje: čerpadlo GRUNDFOS.UPS 25-70, kulový kohout, zpětnou klapku, pojistný ventil a uzávěr s filtrem Rozměry kotlů LUNA HT 1.350, 1.450, 1.550, včetně HYDRAULICKÉHO PŘÍSLUŠENSTVÍ: KHG ,- / HYDRAULICKÁ PŘÍSLUŠENSTVÍ PRO KOTLE HT A KASKÁDY KOTLŮ REGULACE A PŘÍSLUŠENSTVÍ 23

24 Hydraulická příslušenství ke kotlům LUNA HT 1.850, Hydraulické připojení sběrače obsahuje: čerpadlo GRUNDFOS.UPS 32-80, kulový kohout, zpětnou klapku, pojistný ventil a uzávěr s filtrem 2 KHG ,- Hydraulické sběrače pro samostatný kotel nebo poslední kotel v kaskádě (vybaven otvory pro možnost montáže manometru a teploměru) KHG ,- HYDRAULICKÁ PŘÍSLUŠENSTVÍ PRO KOTLE HT A KASKÁDY KOTLŮ Hydraulické sběrače pro kotel v kaskádě KHG ,- Rozměry kotlů LUNA HT 1.850, včetně HYDRAULICKÉHO PŘÍSLUŠENSTVÍ REGULACE A PŘÍSLUŠENSTVÍ / 24

25 Hydraulická příslušenství ke kotlům POWER HT Hydraulické připojení sběrače obsahuje: čerpadlo GRUNDFOS.UPS 32-80, kulový kohout, zpětnou klapku, pojistný ventil a uzávěr s filtrem 2 KHW ,- Hydraulické připojení pro 2. čerpadlo obsahuje: čerpadlo GRUNDFOS.UPS 32-80, kulový kohout a zpětnou klapku 2 KHW ,- Hydraulické sběrače pro samostatný kotel nebo poslední kotel v kaskádě (vybaven otvory pro možnost montáže manometru a teploměru) Hydraulické sběrače pro kotle v kaskádě (vzdálenost mezi kotli 45 cm) Hydraulické sběrače pro kotle v kaskádě (vzdálenost mezi kotli 2 cm) KASKÁDA kotlů POWER HT včetně HYDRAULICKÉHO PŘÍSLUŠENSTVÍ KHW ,- KHW ,- KHW ,- REGULACE A PŘÍSLUŠENSTVÍ / HYDRAULICKÁ PŘÍSLUŠENSTVÍ PRO KOTLE HT A KASKÁDY KOTLŮ 25
