1 I B A X I I H E A T I N G TECHNICKÝ CENÍK HT KOTLŮ A PŘÍSLUŠENSTVÍ HT Platný od dubna 2008 do odvolání nebo nahrazení novým ceníkem KATALOG NÁHRADNÍCH DÍLŮ 5 / 2005 Technické ínformace informace

2 Společnost BAXI Group je jednou z vedoucích evropských průmyslových skupin, která se specializuje na zařízení pro vytápění a domácí komfort. BAXI Group nabízí široký sortiment výrobků na vytápění s vysokou účinností. V současnosti zahrnuje rozsáhlé zázemí dobře známých světových značek, jako jsou BAXI, CHAPPÉE, BRÖTJE, POTTERTON, HEATRAE SADIA, SICMA, AQUALISA, RYCROFT, VALOR, BAYMAK, WESTEN, IDEAL-BAXI, SENERTEC, EUROPEAN FUEL CELL, z nichž některé jsou velmi dobře známé i na českém trhu. Baxi Group posílila své postavení ve Španělsku získáním divize topení ROCA HEATING BUSINESS, která zaujímá vedoucí postavení na trhu vytápění ve Španělsku a Portugalsku. BAXI Group se zaměřuje na vytápění a vzduchotechniku bytů, rodinných domů i větších objektů a mezi jejím sortimentem naleznete kotle na plyn a topný olej, pevná paliva, kondenzační kotle, elektrické zásobníkové ohřívače, průtokové plynové ohřívače, plynové a olejové hořáky, solární kolektory, otopná tělesa - radiátory, elektrické a plynové krby a sprchové systémy. Společnost BAXI Group vlastní výrobní závody v Anglii, Francii, Německu, Dánsku, Itálii, Španělsku, Turecku a Argentině. Více jak 6000 zaměstnanců a roční obrat více jak 1 miliarda Euro společnost jednoznačně staví mezi lídry oboru. Společnost si je vědoma strategického významu nejnovějších technologií, investic do výzkumu a neustálého zvyšování kvality. Z toho vyplývá i filozofie, podle které se řídí vývoj výrobků. Vývoj musí předvídat jak nové požadavky spotřebitelů, tak i směr, kterým půjdou evropské normy. Výsledkem je neustálé zvyšování uživatelského komfortu, výkonnosti a kvality výrobků, zvyšování ochrany životního prostředí.

3 OBSAH ZÁVĚSNÉ PLYNOVÉ KOTLE MAIN...4 ECO 3 Compact...4 Luna 3 Comfort...5 Luna 3 Blue... 6 Luna 3 Comfort Max... 7 Nuvola... 7 KONDENZAČNÍ ZÁVĚSNÉ PLYNOVÉ KOTLE Prime HT, Prime HT Storage...8 Nuvola HT...8 Luna HT 280, 330, 1.120, 1.240, Luna HT 1.450, 1.550, 1.650, 1.850, pro výstavbu kotelen...9 SESTAVY ZÁVĚSNÝCH KOTLŮ A NEPŘÍMOTOPNÝCH ZÁSOBNÍKŮ 100, 125 a 160 Provedení odtah spalin do komína...10 Provedení nucený odtah spalin (turbo)...10 Kondenzační kotle SESTAVY COMBI-MODULO STACIONÁRNÍ LITINOVÉ PLYNOVÉ KOTLE SLIM...12 CREATIS Xenium 3, CREATIS Xenium KONDENZAČNÍ STACIONÁRNÍ PLYNOVÉ KOTLE POWER-HT...15 OHŘÍVAČE TUV Zásobníky nepřímotopné. Plynové zásobníkové ohřívače. Elektrické zásobníkové ohřívače REGULACE KE KOTLŮM...17 Regulační souprava BAXI...19 PŘÍSLUŠENSTVÍ Příslušenství pro sestavy s nepřímotopnými zásobníky TUV...20 Regulační zónové ventily...20 Příslušenství ke kotlům ECO, MAIN, LUNA, NUVOLA...21 Systémové sady pro směšování radiátory / podlaha...21 HYDRAULICKÁ PŘÍSLUŠENSTVÍ PRO KOTLE HT A KASKÁDY KOTLŮ HT...22 ODKOUŘENÍ ATMOSFÉRICKÝCH PLYNOVÝCH KOTLŮ Koaxiální odkouření Ø 60/100 pro ATMOSFÉRICKÉ kotle MAIN, ECO, LUNA, NUVOLA, SLIM Detail: připojení koaxiálního odkouření na kotel Luna, Nuvola, SLIM...27 Detail: připojení koaxiálního odkouření na kotel MAIN, ECO Koaxiální odkouření Ø 80/125 pro ATMOSFÉRICKÉ kotle Luna, Nuvola, SLIM Dělené odkouření Ø 80 pro ATMOSFÉRICKÉ kotle...29 ODKOUŘENÍ KONDENZAČNÍCH PLYNOVÝCH KOTLŮ Koax. odkouření Ø 60/100 pro KONDENZAČNÍ kotle Luna HT, Nuvola HT, Prime HT Storage Koax. odkouření Ø 80/125 pro KONDENZAČNÍ kotle Luna HT 1.450, 1.550, Detail: připojení systému koax. odkouření Ø 80/125 na kotel Luna HT...32 Koax. odkouření Ø 110/160 pro KONDENZAČNÍ kotle Luna HT 1.850, Sada pro dělené odkouření pro KONDENZAČNÍ kotle Luna HT 1.850, Plastové odkouření Ø 60 pro KONDENZAČNÍ kotle...34 Dělené odkouření Ø 80 pro KONDENZAČNÍ kotle...34 Plastové odkouření Ø 110 pro KONDENZAČNÍ kotle...37 Plastové odkouření Ø 125 pro KONDENZAČNÍ kotle...37 Plastové odkouření Ø 160 pro KONDENZAČNÍ kotle...38 Plastové odkouření Ø 200 pro KONDENZAČNÍ kotle...38 NEUTRALIZACE kondenzátu...38 Odkouření pro KASKÁDY z KONDENZAČNÍCH kotlů HT...39

4 R O ZÁVĚSNÉ PLYNOVÉ KOTLE Kotle MAIN Plynulá modulace výkonu, autodiagnostika, integrovaný výměník, funkce kontroly a snížení tvorby vodního kamene, elektrické krytí IP X4D Main 24 i: 9,3 24 kw, kombinovaný s TUV, odtah spalin do komína BSE ,- Main 24 Fi: 9,3 24 kw, kombinovaný s TUV, nucený odtah spalin (turbo) BSE ,- Doporučená regulace: PROSTOROVÝ TERMOSTAT typu ON - OFF (230V) Kotle Compact LCD displej Plynulá modulace výkonu, autodiagnostika na LCD displeji, sekundární výměník Alfa-Laval, elektrické krytí IP X4D, vestavěná ekvitermní regulace, systém odkouření AFR pro optimalizaci účinnosti ,6 Eco3 Compact i: 6,0 14 kw, pouze pro vytápění + možnost připojení externího zásobníku, odtah spalin do komína Eco3 Compact i: 9,3 24 kw, pouze pro vytápění + možnost připojení externího zásobníku, odtah spalin do komína CSB ,- CSB , Eco3 Compact 240 i: 9,3 24 kw, kombinovaný s TUV, odtah spalin do komína Eco3 Compact Fi: 6,0 14 kw, pouze pro vytápění + možnost připojení externího zásobníku, nucený odtah spalin (turbo) Eco3 Compact Fi: 9,3 24 kw, pouze pro vytápění + možnost připojení externího zásobníku, nucený odtah spalin (turbo) Eco3 Compact 240 Fi: 9,3 24 kw, kombinovaný s TUV, nucený odtah spalin (turbo) CSB ,- CSB ,- CSB ,- CSB ,- AKCE Doporučená regulace: PROSTOROVÝ TERMOSTAT typu ON - OFF (230V), venkovní sonda KHG

5 Kotle NOVINKA Součástí kotle je panel pro ovládání a programování režimu vytápění a ohřevu TUV, s týdenním cyklem. Tento panel lze vyjmout z kotle a umístit jako prostorový regulátor. Po připojení venkovní teplotní sondy slouží jako programátor vestavěné ekvitermní regulace. Další význačné vlastnosti kotlů: plynulá modulace výkonu, autodiagnostika, sekundární výměník Alfa-Laval pro ohřev TUV (dle určení kotle), elektrické krytí IP X5D, patentovaný systém odkouření AFR pro optimalizaci účinnosti spalování Cena vč. ovládacího panelu Luna 3 comfort 240 i: 9,3 24 kw, kombinovaný s TUV, odtah spalin do komína CSE ,- Luna 3 comfort 240 Fi: 9,3 24 kw, kombinovaný s TUV, nucený odtah (turbo) CSE ,- Luna 3 comfort 310 Fi: 10,4 31 kw, kombinovaný s TUV, nucený spalin (turbo) CSE ,- Luna 3 comfort i: 9,3 24 kw, pouze pro vytápění + možnost připojení externího zásobníku, odtah spalin do komína CSE ,- Luna 3 comfort Fi: 9,3 24 kw, pouze pro vytápění + možnost připojení externího zásobníku, nucený odtah (turbo) CSE ,- Luna 3 comfort Fi: 10,4 31 kw, pouze pro vytápění + možnost připojení externího zásobníku, nucený odtah (turbo) CSE ,- Doporučená regulace: venkovní sonda KHG Ovládací panel kotle jako náhradní díl (standardně dodán s kotlem) JJJ ,- 5

6 Kotle - kotle s nízkým NOx - cena včetně připojovací armatury Plynulá modulace výkonu, LCD displej, autodiagnostika, sekundární výměník Alfa- Laval, řízený ventilátor (u provedení turbo ), ekvitermní regulace Siemens, elektrické krytí IP X5D, systém odkouření AFR pro optimalizaci účinnosti Luna 3 Blue 180 i: 9,3 17,5kW, kombinovaný s TUV, odtah spalin do komína ESB ,- Luna 3 Blue 240 i: 10,4 24 kw, kombinovaný s TUV, odtah spalin do komína ESB ,- Luna 3 Blue 240 Fi: 10,7 24 kw, kombinovaný s TUV, nucený odtah spalin (turbo) ESB ,- Luna 3 Blue 280 Fi: 10,7 28 kw, kombinovaný s TUV, nucený odtah spalin (turbo) ESB ,- Luna 3 Blue i: 9,3 17,5 kw, pouze pro vytápění + možnost připojení externího zásobníku, odtah spalin do komína, zabudovaný trojcestný ventil ESB ,- Luna 3 Blue Fi: 10,7 24 kw, pouze pro vytápění + možnost připojení externího zásobníku, nucený odtah spalin (turbo), zabudovaný trojcestný ventil ESB ,- Doporučená regulace: - prostorový termostat ON - OFF (230V) - venkovní sonda Siemens QAC 34/149 - regulátor Siemens QAA 73 + interface KHG

7 Kotle - okamžitá dodávka TUV, cena včetně připojovací armatury Součástí kotle je odnímatelný panel pro ovládání a programování režimu vytápění a ohřevu TUV, s týdenním cyklem. Plynulá modulace výkonu, autodiagnostika, expanzní nádoba s integrovaným zásobníkem, vestavěná ekvitermní regulace, elektrické krytí IP X5D, systém odkouření AFR pro optimalizaci účinnosti Cena vč. ovládacího panelu Luna 3 Comfort Max 240 i: 9,3 24 kw, kombinovaný s TUV, odtah spalin do komína CSB ,- Luna 3 Comfort Max 250 Fi: 9,3 25 kw, kombinovaný s TUV, nucený odtah spalin (turbo) CSB ,- Luna 3 Comfort Max 310 Fi: 10,4 31 kw, kombinovaný s TUV, nucený odtah spalin (turbo) Doporučená regulace: - venkovní sonda KHG Kotle - kotle s integrovaným nerezovým zásobníkem (60 litrů) připojovací armatura je v ceně pouze u kotle 240 a 280 Plynulá modulace výkonu, autodiagnostika, elektronika Siemens s ekvitermní regulací, elektrické krytí IP X5D, vestavěný nerezový zásobníkový ohřívač TUV, systém odkouření AFR pro optimalizaci účinnosti Nuvola 140 Fi: (dod. bez připoj.armatury) 5,8 14,0 kw, CSE kombinovaný s TUV, nucený odtah spalin (turbo) Nuvola 240 i: 10,4 24,4 kw, kombinovaný s TUV, odtah spalin do komína Nuvola 240 Fi: 10,4 24,4 kw, kombinovaný s TUV, nucený odtah spalin (turbo) Nuvola 280 i: 10,4 28,0 kw, kombinovaný s TUV, odtah spalin do komína Nuvola 280 Fi: 10,4 28,0 kw, kombinovaný s TUV, nucený odtah spalin (turbo) Doporučená regulace: -prostorový termostat ON - OFF (230V) -venkovní sonda KHG regulátor Siemens QAA 73 + interface KHG CSB , ,- bez připoj. armatury CSB ,- CSB ,- CSB ,- CSB ,-

8 KONDENZAČNÍ ZÁVĚSNÉ PLYNOVÉ KOTLE Kotle systém High Tech - cena včetně připojovací armatury Autodiagnostika, elektronika Siemens, elektrické krytí IP X5D Prime HT 240: 6,8-24 kw, kombinovaný s TUV, nucený odtah spalin (turbo) HLB ,- Prime HT 280: 8,7-28 kw, kombinovaný s TUV, nucený odtah spalin (turbo) HLB ,- Prime HT 330: 9,4-33 kw, kombinovaný s TUV, nucený odtah spalin (turbo) HLB ,- Prime HT 1.120: 3,9-12 kw, pouze pro vytápění + možnost připojení externího zásobníku, nucený HLB ,- odtah spalin (turbo), zabudovaný trojcestný ventil Prime HT 1.240: 6,8-24 kw, pouze pro vytápění + možnost připojení externího zásobníku, nucený HLB ,- odtah spalin (turbo), zabudovaný trojcestný ventil Doporučená regulace: -regulátor Siemens QAA 73 + interface KHG venkovní sonda Siemens QAC 34/149, KHG Kotle STORAGE systém High Tech - cena vč. připojovací armatury Autodiagnostika, elektronika Siemens, elektrické krytí IP X5D, vestavěný nerezový zásobníkový ohřívač TUV Prime HT STORAGE 240: 6-24 kw, kombinovaný se zásobníkem TUV, nucený odtah spalin (turbo) HSE ,- Doporučená regulace: -regulátor Siemens QAA 73 + interface KHG venkovní sonda Siemens QAC 34/149, KHG Kotle HT - systém High Tech - cena včetně připojovací armatury Elektronika Siemens, LCD displej, autodiagnostika, kompatibilní s regulací Siemens řady RVA a RVS ( kaskády, směšované topné okruhy) elektrické krytí IP X5D; vestavěný nerezový zásobníkový ohřívač TUV Nuvola HT 330: 9,4 33 kw, kombinovaný s TUV, nucený odtah spalin (turbo) HSB ,- Doporučená regulace: -Dálkové ovládání typ Siemens QAA 73, KHG Vnější sonda Siemens QAC34/149, KHG Rozšiřovací regulace Siemens: CLIP IN AGU, regulátory řady RVA a RVS 8

9 Kotle HT - systém High Tech - cena včetně připojovací armatury Elektronika Siemens, LCD displej, autodiagnostika, kompatibilní s regulací Siemens řady RVA a RVS ( kaskády, směšované topné okruhy) elektrické krytí IP X5D. Kotle jsou vybaveny čerpadlem a pojistným zařízením. Luna HT 280: 8,7 28 KW, kombinovaný s TUV, nucený odtah spalin (turbo) Luna HT 330: 9,4 33 kw, kombinovaný s TUV, nucený odtah spalin (turbo) Luna HT 1.120: 3,9 12 kw, pouze pro vytápění + možnost připojení externího zásobníku, nucený odtah spalin (turbo), zabudovaný trojcestný ventil Luna HT 1.240: 6,8 24 kw, pouze pro vytápění + možnost připojení externího zásobníku, nucený odtah spalin (turbo), zabudovaný trojcestný ventil Luna HT 1.280: 9,4 28 kw, pouze pro vytápění + možnost připojení externího zásobníku, nucený odtah spalin (turbo), zabudovaný trojcestný ventil HSB ,- HSB ,- HSB ,- HSB ,- HSB ,- Kotle HT - systém High Tech Doporučená regulace: -Dálkové ovládání typ Siemens QAA 73, KHG Vnější sonda Siemens QAC34/149, KHG Rozšiřovací regulace Siemens: CLIP IN AGU, regulátory řady RVA a RVS Elektronika Siemens, LCD displej, autodiagnostika, kompatibilní s regulací Siemens řady RVA a RVS ( kaskády, směšované topné okruhy) elektrické krytí IP X5D. Pro tvorbu hydraulických systémů lze využít příslušenství viz str Luna HT P: 14,5-45 kw, kotel je vybaven pojistným ventilem a čerpadlem, nucený odtah spalin (turbo) Luna HT 1.450: 14,5-45 kw, kotel není vybaven čerpadlem a pojistným zařízením, nucený odtah spalin (turbo) Luna HT 1.550: 15,5-55 kw, kotel není vybaven čerpadlem a pojistným zařízením, nucený odtah spalin (turbo) Luna HT 1.650: 19,3-65 kw, kotel není vybaven čerpadlem a pojistným zařízením, nucený odtah spalin (turbo) Luna HT 1.850: 25,7-85 kw, kotel není vybaven čerpadlem a pojistným zařízením, nucený odtah spalin (turbo) HSB ,- HSB ,- HSB ,- HSB ,- HSB ,- Luna HT : kw, kotel není vybaven čerpadlem a pojistným zařízením, nucený odtah spalin (turbo) HSB ,- Doporučená regulace: -Dálkové ovládání typ Siemens QAA 73, KHG Vnější sonda Siemens QAC34/149, KHG Rozšiřovací regulace Siemens: CLIP IN AGU, regulátory řady RVA a RVS 9

10 SESTAVY ZÁVĚSNÝCH KOTLŮ A NEPŘÍMOOHŘEVNÝCH ZÁSOBNÍKŮ V ceně sestav nejsou zahrnuty propojovací armatury mezi kotlem a bojlerem. Sestava Eco3 Compact i: 6,0 14 kw, obsahuje: 1 ks kotel Eco3 Compact i, 1 ks bojler o příslušném objemu, 1 ks sada s 3cest. ventilem (KHG ) Sestava Eco3 Compact i: 9,3 24 kw, obsahuje: 1 ks kotel Eco3 Compact i, 1 ks bojler o příslušném objemu, 1 ks sada s 3cest. ventilem (KHG ) Provedení odtah spalin do komína 100 l 125 l l bojler SES , l bojler SES , l bojler SES , l bojler SES , l bojler SES ,-!! Sestava Luna 3 Blue i: 9,3 17,5 kw, obsahuje: 1 ks kotel Luna 3 Blue i se zabudovaným trojcestným ventilem, 1 ks bojler o příslušném objemu, 1 ks sondu NTC (JJJ ) 160 l l bojler SES , l bojler SES , l bojler SES ,- Sestava Luna 3 Comfort i: 9,3 24 kw, obsahuje: 1 ks kotel Luna 3 Comfort i, 1 ks bojler o příslušném objemu, 1 ks pohon 3-cest.ventilu (KHG ) 1 ks sonda NTC (KHG ) l bojler SES , l bojler SES , l bojler SES ,- Provedení nucený odtah spalin (turbo) Sestava Eco3 Compact Fi: 6,0 14 kw, obsahuje: 1 ks kotel Eco3 Compact Fi, 1 ks bojler o příslušném objemu, 1 ks sada s 3cest. ventilem (KHG ) Sestava Eco3 Compact Fi: 9,3 24 kw, obsahuje: 1 ks kotel Eco3 Compact Fi, 1 ks bojler o příslušném objemu, 1 ks sada s 3cest. ventilem (KHG ) Sestava Luna 3 Comfort Fi: 9,3 24k W, obsahuje: 1 ks kotel Luna 3 Comfort Fi, 1 ks bojler o příslušném objemu, 1 ks pohon 3-cest.ventilu (KHG ) 1 ks sonda NTC (KHG ) Sestava Luna 3 Comfort Fi: 10,4 31 kw, obsahuje: 1 ks kotel Luna 3 Comfort Fi, 1 ks bojler o příslušném objemu, 1 ks pohon 3-cest.ventilu (KHG ) 1 ks sonda NTC (KHG ) Sestava Luna 3 Blue Fi: 10,7 24 kw, obsahuje: 1 ks kotel Luna 3 Blue Fi se zabudovaným trojcestným ventilem, 1 ks bojler o příslušném objemu, 1 ks sondu NTC (JJJ ) l 125 l 160 l l bojler SES , l bojler SES , l bojler SES , l bojler SES , l bojler SES , l bojler SES , l bojler SES , l bojler SES , l bojler SES , l bojler SES , l bojler SES , l bojler SES , l bojler SES , l bojler SES ,-!!

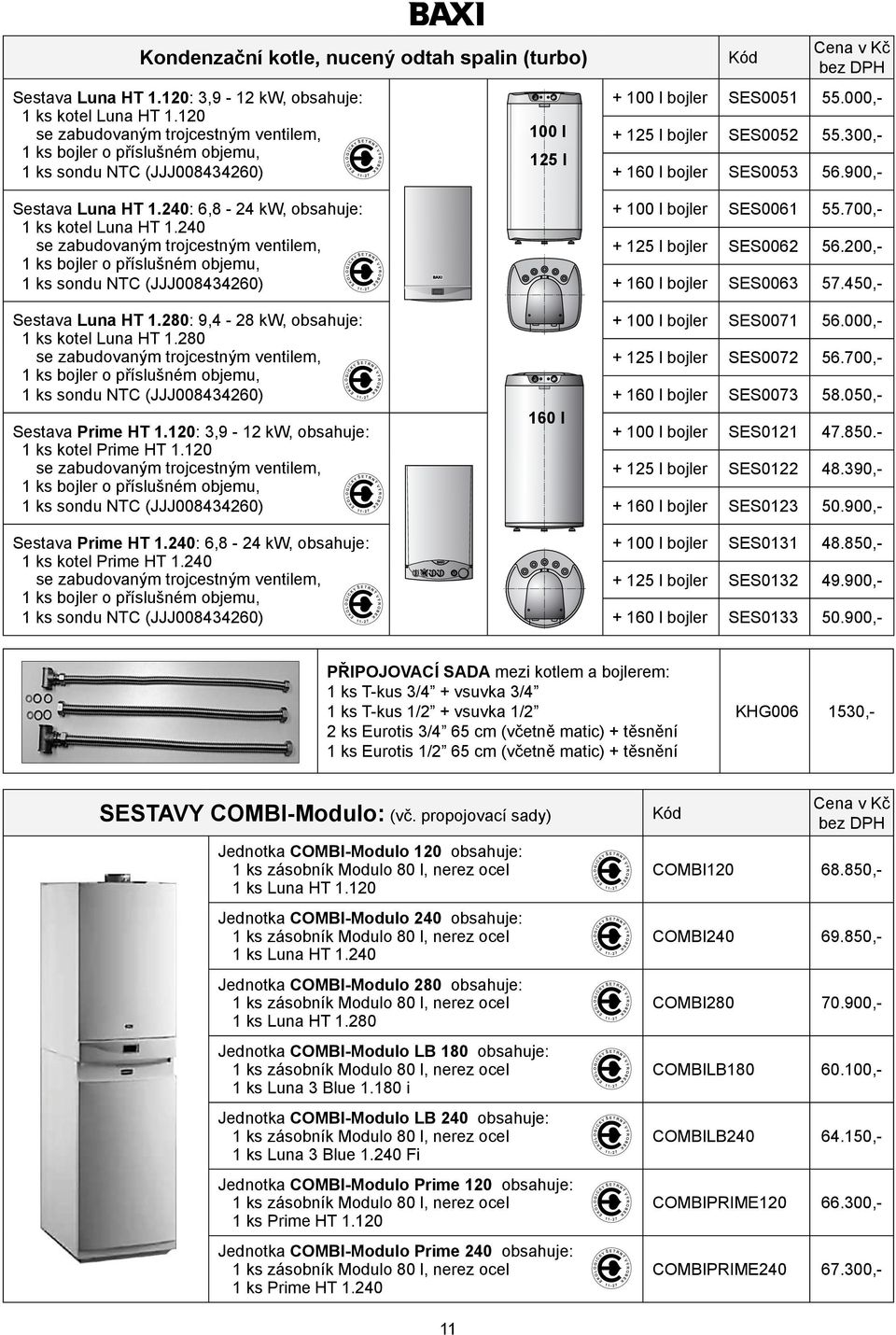

11 Kondenzační kotle, nucený odtah spalin (turbo) Sestava Luna HT 1.120: 3,9-12 kw, obsahuje: 1 ks kotel Luna HT se zabudovaným trojcestným ventilem, 1 ks bojler o příslušném objemu, 1 ks sondu NTC (JJJ ) Sestava Luna HT 1.240: 6,8-24 kw, obsahuje: 1 ks kotel Luna HT se zabudovaným trojcestným ventilem, 1 ks bojler o příslušném objemu, 1 ks sondu NTC (JJJ ) 100 l 125 l l bojler SES , l bojler SES , l bojler SES , l bojler SES , l bojler SES , l bojler SES ,- Sestava Luna HT 1.280: 9,4-28 kw, obsahuje: 1 ks kotel Luna HT se zabudovaným trojcestným ventilem, 1 ks bojler o příslušném objemu, 1 ks sondu NTC (JJJ ) Sestava Prime HT 1.120: 3,9-12 kw, obsahuje: 1 ks kotel Prime HT se zabudovaným trojcestným ventilem, 1 ks bojler o příslušném objemu, 1 ks sondu NTC (JJJ ) Sestava Prime HT 1.240: 6,8-24 kw, obsahuje: 1 ks kotel Prime HT se zabudovaným trojcestným ventilem, 1 ks bojler o příslušném objemu, 1 ks sondu NTC (JJJ ) 160 l l bojler SES , l bojler SES , l bojler SES , l bojler SES l bojler SES , l bojler SES , l bojler SES , l bojler SES , l bojler SES ,- PŘIPOJOVACÍ SADA mezi kotlem a bojlerem: 1 ks T-kus 3/4 + vsuvka 3/4 1 ks T-kus 1/2 + vsuvka 1/2 2 ks Eurotis 3/4 65 cm (včetně matic) + těsnění 1 ks Eurotis 1/2 65 cm (včetně matic) + těsnění KHG ,- SESTAVY COMBI-Modulo: (vč. propojovací sady) Jednotka COMBI-Modulo 120 obsahuje: 1 ks zásobník Modulo 80 l, nerez ocel 1 ks Luna HT Jednotka COMBI-Modulo 240 obsahuje: 1 ks zásobník Modulo 80 l, nerez ocel 1 ks Luna HT Jednotka COMBI-Modulo 280 obsahuje: 1 ks zásobník Modulo 80 l, nerez ocel 1 ks Luna HT Jednotka COMBI-Modulo LB 180 obsahuje: 1 ks zásobník Modulo 80 l, nerez ocel 1 ks Luna 3 Blue i Jednotka COMBI-Modulo LB 240 obsahuje: 1 ks zásobník Modulo 80 l, nerez ocel 1 ks Luna 3 Blue Fi Jednotka COMBI-Modulo Prime 120 obsahuje: 1 ks zásobník Modulo 80 l, nerez ocel 1 ks Prime HT Jednotka COMBI-Modulo Prime 240 obsahuje: 1 ks zásobník Modulo 80 l, nerez ocel 1 ks Prime HT COMBI ,- COMBI ,- COMBI ,- COMBILB ,- COMBILB ,- COMBIPRIME ,- COMBIPRIME ,- 11

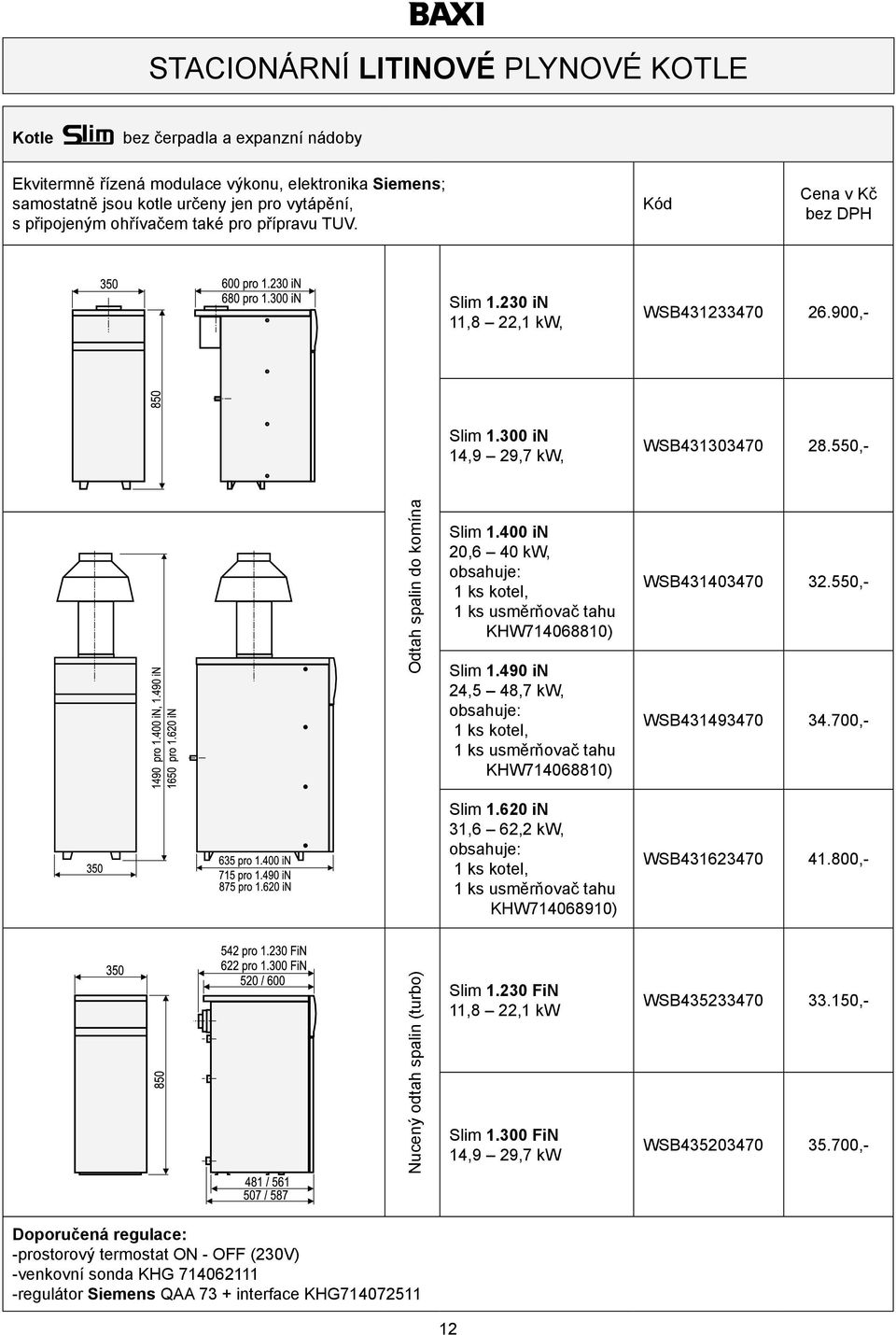

12 STACIONÁRNÍ LITINOVÉ PLYNOVÉ KOTLE Kotle bez čerpadla a expanzní nádoby Ekvitermně řízená modulace výkonu, elektronika Siemens; samostatně jsou kotle určeny jen pro vytápění, s připojeným ohřívačem také pro přípravu TUV. Slim in 11,8 22,1 kw, WSB ,- Slim in 14,9 29,7 kw, WSB ,- Odtah spalin do komína Slim in 20,6 40 kw, obsahuje: 1 ks kotel, 1 ks usměrňovač tahu KHW ) Slim in 24,5 48,7 kw, obsahuje: 1 ks kotel, 1 ks usměrňovač tahu KHW ) WSB ,- WSB ,- Slim in 31,6 62,2 kw, obsahuje: 1 ks kotel, 1 ks usměrňovač tahu KHW ) WSB ,- Nucený odtah spalin (turbo) Slim FiN 11,8 22,1 kw Slim FiN 14,9 29,7 kw WSB ,- WSB ,- Doporučená regulace: -prostorový termostat ON - OFF (230V) -venkovní sonda KHG regulátor Siemens QAA 73 + interface KHG

13 Kotle vybavené čerpadlem a expanzní nádobou Ekvitermně řízená modulace výkonu, elektronika Siemens; samostatně jsou kotle určeny jen pro vytápění, s připojeným ohřívačem také pro přípravu TUV. Odtah spalin do komína Slim i 8,5 14,9 kw Slim i 11,8 22,1 kw Slim i 14,9 29,7 kw WSB ,- WSB ,- WSB ,- Nucený odtah spalin (turbo) Slim Fi 11,8 22,1 kw Slim Fi 14, 9 29,7 kw WSB ,- WSB ,- Doporučená regulace: -prostorový termostat ON - OFF (230V) -venkovní sonda KHG regulátor Siemens QAA 73 + interface KHG Propojovací sada pro kotle SLIM Propojovací sada zásobník / čerpadlo pro kotle SLIM (kabeláž, konektor, NTC sonda pro připojení nabíjecího čerpadla TUV) KHW ,- 13

14 STACIONÁRNÍ LITINOVÉ PLYNOVÉ KOTLE Kotle CREATIS Xénium s ekologickým spalováním, třída NOx5, NOx < 70 mg/kwh samostatně jsou kotle určeny jen pro vytápění, s připojeným ohřívačem také pro přípravu TUV. CREATIS Xénium 3 VÝSTUP DO TOPENÍ 1190 B C 930,6 LE 4: 38,9-48,7 kw CAXMLOM , Ø F 263 LE 5: 53,0-66,2 kw CAXMLOM ,- VSTUP PLYNU Rp 1" 1/4 LE 6: 70,6-82,8 kw CAXMLOM , D ZPÁTEČKA Z TOPENÍ PŘÍVOD PLYNU 300 mbar (alternativně) Rp 1/2" LE 7: 79,5-99,4 kw CAXMLOM , A VYPOUŠTĚNÍ Ø 1/ LE 8: 92,7-115,9 kw CAXMLOM ,- CREATIS Xénium 4 smontovaný výměník demontovaný výměník VÝSTUP DO Départ TOPENÍ A LE 9: 106,0-132,5 kw CAXMLOM09 CAXMLOD ,- LE 10: 119,2-149,0 kw CAXMLOM10 CAXMLOD ,- 60 LE 11: 133,3-166,6 kw CAXMLOM11 CAXMLOD , J LE 12: 145,8-182,2 kw CAXMLOM12 CAXMLOD , LE 13: 159,0-198,7 kw CAXMLOM13 CAXMLOD ,- 131 ZPÁTEČKA Z TOPENÍ LE 14: 172,2-215,3 kw CAXMLOM14 CAXMLOD ,- B Ø F C 802 LE 15: 185,4-231,8 kw CAXMLOM15 CAXMLOD ,- 289 LE 16: 198,7-284,4 kw CAXMLOM16 CAXMLOD ,- LE 17: 212,0-265,0 kw CAXMLOM17 CAXMLOD ,- D VYPOUŠTĚCÍ Robinet de KOHOUT vidange Ø 3/4" LE 18: 225,2-281,5 kw CAXMLOM18 CAXMLOD ,- LE 20: 251,7-314,6 kw CAXMLOM20 CAXMLOD ,- H PŘIPOJENÍ PLYNU Arrivée gaz 485 E LE 22: 278,2-347,8 kw CAXMLOM22 CAXMLOD ,- Poznámka: u všech modelů kotlů Creatis je dodací lhůta 3 až 4 týdny OVLÁDACÍ PANELY ke kotlům Creatis Xénium 3, 4 14 CE 100 -základní regulace C ,- ECO 5E -ekvitermní regulace, 2 směšované okruhy ECO 5E ,- ECO 7E -pro 1. kotel kaskády ECO 7E ,- ECO 8E -pro další kotle kaskády ECO 8E ,- Poznámka: ke každému kotli musí být použit jeden z uvedených ovládacích panelů.

15 KONDENZAČNÍ STACIONÁRNÍ PLYNOVÉ KOTLE Kotle systém High Tech, třída NOx5, NOx < 70 mg/kwh Autodiagnostika, elektronika Siemens, HLOUBKA A VIZ TABULKA TECHN. PARAMETRŮ POWER HT 1.850: kw, nucený odtah spalin (turbo) WHS ,- PLYN ZPÁTEČKA POWER HT : 35,8-100 kw, nucený odtah spalin (turbo) VÝSTUP TOPENÍ WHS ,- TRŮ POWER HT : kw, nucený odtah spalin (turbo) WHS ,- PLYN POWER HT : 40,4-150 kw, nucený odtah spalin (turbo) WHS ,- ZPÁTEČKA VÝSTUP TOPENÍ Doporučená regulace: -Dálkové ovládání typ Siemens QAA 73, KHG Vnější sonda Siemens QAC34/149, KHG Rozšiřovací regulace Siemens: CLIP IN AGU, regulátory řady RVA a RVS. Příslušenství hydrauliky kaskád viz str Příslušenství odtahu spalin viz str

16 SAMOSTATNÉ ZÁSOBNÍKY NEPŘÍMOTOPNÉ UB 80 Inox: objem 80 litrů, zásobník TUV nepřímotopný, hranatý, z nerez oceli KSG ,- UB 120 Inox: objem 120 litrů, zásobník TUV nepřímotopný, hranatý, z nerez oceli KSG ,- PLYNOVÉ ZÁSOBNÍKOVÉ OHŘÍVAČE SAGN 80: objem 80 litrů, 5,3 kw ASB ,- SAGN 100: objem 100 litrů, 5,3 kw ASB ,- ELEKTRICKÉ ZÁSOBNÍKOVÉ OHŘÍVAČE SR 501: 10 litrů, nad dřez RSA ,- SR 501 C/R: 10 litrů, nad dřez, s termostatem RSA ,- SR 501 SL: 10 litrů, pod dřez RSA ,- SR 501 C/R SL: 10 litrů, pod dřez, s termostatem RSA ,- SR 515: 15 litrů, nad dřez RSA ,- SR 515 C/R: 15 litrů, nad dřez, s termostatem RSA ,- SR 515 SL: 15 litrů, pod dřez RSA ,- 16

17 REGULACE KE KOTLŮM Vyobrazení Položka Spínací hodiny denní program (pro všechny modely kotlů) KHG ,- Digitální spínací hodiny - týdenní program (pro všechny modely kotlů) Prostorový termostat ON/OFF bez časového programování, typ Siemens RAA 20, 230V (kompatibilní s kotli Main, Eco, Luna, Nuvola, Slim) Prostorový termostat Siemens RDE10.1, týdenní program, 230V (kompatibilní s kotli Main, Eco, Luna Max, Nuvola, Slim) Prostorový termostat Siemens RDE10.1 DHW, týdenní program pro vytápění a TUV nebo cirkulační čerpadlo TUV, 230V (kompatibilní s kotli Main, Eco, Luna Max, Nuvola, Slim) Prostorový termostat Elektrobock PT 21, týdenní program, 6 změn teplotních úrovní během dne, 230V (kompatibilní s kotli Main, Eco, Luna Max, Nuvola, Slim) KHG ,- KHG ,- RDE ,- RDE10.1 DHW ,- Bezdrátový prostorový termostat Elektrobock BPT 21, 6 změn teplotních úrovní během dne, 230V (kompatibilní s kotli Main, Eco, Luna Max, Nuvola, Slim) ,- PT30 GSM - dálkově ovládaný termostat pomocí sítě GSM, obsahuje termostat PT30, mobilní telefon Siemens C60, upravený konektor s nabiječkou, Go kupon s 50,- Kč kreditem ,- Klimatický regulátor Siemens QAA 73 systém Open Therm Plus, (kompatibilní s kotli Luna HT, Nuvola HT, Luna 3 Blue, Nuvola, Prime HT, STORAGE HT) KHG ,- Deska interface pro Siemens QAA 73 (pro kotle Luna 3 Blue, Nuvola, Slim, Prime HT, STORAGE HT) KHG ,- Vnější sonda (pro kotle Eco, Luna 3, Luna Max, Nuvola, Slim) KHG ,- Vnější sonda Siemens QAC34/101 (pro kotle Luna HT, Nuvola HT, Luna 3 Blue, Prime HT, STORAGE HT) KHG ,- Přídavné relé pro Lunu3 Comfort KHG ,- Pomocné blokovací relé / relé zónové regulace KHG ,- 17

18 Interface AGU rozšíření elektroniky kotle pro směšovací topný okruh, obsahuje: Clip In, teplotní sondu QAD36, konektory, podložku a šrouby pro montáž do kotle Interface AGU rozšíření elektroniky kotle, externí modul s řídícím vstupem 0-10 V, 3 reléovými výstupy obsahuje: konektory, podložku a šrouby pro montáž do kotle Interface pro komunikaci BUS OCI 420, komunikace LPB pro připojení regulátorů RVA a RVS obsahuje: konektory, podložku a šrouby pro montáž do kotle KHG ,- KHG ,- KHG ,- Ekvitermní regulátory Siemens řady RVA a příslušenství Poznámka: dodací lhůta regulátorů RVA je 3 týdny Ekvitermní regulátor RVA 46, směšovací topný okruh, komunikace LPB RVA46.531/ ,- Sada svorek pro regulátor RVA 46 SVA ,- Ekvitermní regulátor RVA 47 kaskáda kotlů s modulovanými hořáky + 1 topný okruh, příprava TUV, RVA47.320/ ,- komunikace LPB Sada svorek pro regulátor RVA 47 SVA ,- Ekvitermní regulátor RVA nezávislé směšovací topné okruhy, příprava TUV, komunikace LPB RVA63.280/ ,- Sada svorek pro regulátor RVA SVA ,- Příložné čidlo teploty QAD 21 pro regulátory RVA QAD21/ ,- Vnější sonda QAC 31 pro regulátory RVA QAC31/ ,- Prostorový přístroj QAA50.110/101 QAA ,- Sonda TUV do jímky QAZ21 QAZ ,- Digitální ekvitermní regulátory řady RVS a příslušenství Poznámka: dodací lhůta regulátorů RVS je 3 týdny Digitální regulátor RVS /109 -modulovaný kotel s digitální regulací po lince LPB -2 směšované topné okruhy +čerpadlový topný okruh, -příprava TUV; -solární ohřev TUV, zásobník nebo bazén -3 multifunkční výstupy RVS / ,- Sada svorek pro regulátor RVS 63.2 SVS ,- Digitální regulátor RVS /109 -modulovaný kotel s digitální regulací po lince LPB (max.15 kotlů HT v kaskádě) -směšovaný topný okruh, příprava TUV -vstup 0-10V pro analogovou regulaci RVS / ,- Sada svorek pro regulátor RVS SVS ,- 18

19 Digitální regulátor RVS /109 -směšovaný topný okruh -digitální regulace po lince LPB RVS / ,- Sada svorek pro RVS SVS ,- Prostorový přístroj QAA /101, čidlo a korekce teploty, digitální komunikace BSB Prostorový přístroj QAA /501, čidlo a korekce teploty, volba druhu provozu, týdenní programování, digitální komunikace BSB pro parametrování RVS Prostorový přístroj QAA /501, čidlo a korekce teploty, volba druhu provozu, týdenní programování, parametrování RVS, bezdrátový přenos Bezdrátový přijímač AVS /109, pro prostorový přístroj QAA78.610/501 QAA ,- QAA / ,- QAA / ,- AVS ,- Příložné čidlo teploty QAD36/101 QAD36/ ,- Ovládací panel pro parametrování RVS, volba druhu provozu TO a TUV, digitální komunikace BSB AVS37.294/ ,- Plochý kabel ovládacího panelu L=0,4 m AVS82.490/ ,- REGULAČNÍ SOUPRAVA BAXI - Siemens Stavebnice ekvitermní regulace pro kaskády kotlů BAXI KHR ,- 1 ks digitální regulátor RVS /109 pro: -modulovaný kotel s digitální regulací po lince LPB (max.15 kotlů Luna HT nebo Nuvola HT nebo Power HT v kaskádě), 2 kotle ON-OFF (SLIM, ECO, Luna v kaskádě) -2 směšované topné okruhy +čerpadlový topný okruh, -příprava TUV, -solární ohřev TUV, zásobník nebo bazén, -vstup 0-10V pro analogovou regulaci 1 sada svorek SVS ks příložné čidlo teploty QAD36/101 1 ks ovládací panel, digitální komunikace BSB AVS37.294/509 1 ks venkovní sonda QAC34/101 1 ks plochý kabel ovládacího panelu L=1 m AVS82.491/109 1 ks čidlo TUV QAZ36.552/109 19

20 PŘÍSLUŠENSTVÍ pro sestavy s nepřímotopnými zásobníky TUV Ponorná sonda NTC bojleru (QAZ 36) pro kotle Luna 3 Blue, Luna HT, Prime HT, Power HT, SLIM JJJ ,- Sada s třícestným ventilem pro připojení zásobníku TUV ke kotli ECO3 (vč. kabelů a sondy NTC) KHG ,- Pohon 3-cestného ventilu pro kotle Luna 3 Comfort pro případ zapojení zásobníku TUV KHG ,- Sonda TUV pro kotle Luna 3 Comfort pro případ zapojení zásobníku TUV KHG ,- REGULAČNÍ ZÓNOVÉ VENTILY Vyobrazení Položka Ventil MUT SF20-2EM1 pro zónovou regulaci ON - OFF je vybaven koncovým mikrospínačem signalizace polohy, 230V, 5W, doba otevření 6 s. vnější zavity 3/4, Kvs=7 m3/h ,- Přímý regulační ventil, PN16, DN10, Kvs=0,63 m3/h VVP ,- Přímý regulační ventil, PN16, DN10, Kvs=1 m3/h VVP ,- Přímý regulační ventil, PN16, DN10, Kvs=1,6 m3/h VVP ,- Přímý regulační ventil, PN16, DN15, Kvs=2,5 m3/h VVP ,- Přímý regulační ventil, PN12, DN20, Kvs=4 m3/h VVP ,- POHONY K REGULAČNÍM VENTILŮM Termoelektrický pohon 230 V, zdvih 2,5 mm, 2-polohové řízení ON-OFF, pro regulační ventily VVP47, doba otevření 1 minuta Servopohon pro malé ventily, 230 V, zdvih 2,5 mm, 3-bodový pro směšování - plynulá regulace pro regulační ventily VVP47 STP ,- SSP ,- 3-cestný ventil s pohonem Použitelnost pro výkon (kw) při ΔT ( K) 10 (podlahové vytápění) 15 (radiátory) Δp (kpa) Kv 1,0 2,0 3,3 3,0 4,9 SXP / ,- Kv 1,6 3,2 5,3 4,8 7,9 SXP ,6/ ,- Kv 2,5 5,1 8,2 7,6 12,4 SXP ,5/ ,- Kv 4,0 8,1 13,2 12,1 19,8 SXP / ,- Kv 6,3 12,7 20,8 19,1 31,2 SXP ,3/ ,- 20

21 PŘÍSLUŠENSTVÍ Připojovací armatura pro kotle Eco, Main, Luna 3 KHG ,- Připojovací armatura pro kotle Nuvola JJJ ,- Rohový kohout s filtrem pro kotle Luna KHG ,- Expanzní nádoba TUV (4 l) pro COMBI-Modulo KSL ,- Expanzní nádoba TUV (2 l) pro kotel Nuvola standard KHG ,- Expanzní nádoba TUV (2 l) pro kotel Nuvola HT, PRIME STORAGE KHG ,- Systémové sady pro kotle Systémová sada: pro současné ovládání smíšeného systému tvořeného zónou s vysokou teplotou do 85 C a zónou s nízkou teplotou do 45 C; obsahuje: -rozdělovač -2 čerpadla -směšovací ventil -ovládací elektroniku Sada pro třetí zónu: slouží pro vytvoření další zóny s vysokou teplotou; obsahuje: -čerpadlo Grundfos UPS 15/60 -zpětnou klapku G3/4 -trubky a elektrické kabely KFG ,- KHG ,- Systémová sada ke kondenzačním kotlům Luna HT, Nuvola HT Systémová sada: pro současné ovládání smíšeného systému tvořeného zónou s vysokou teplotou do 85 C a zónou s nízkou teplotou do 45 C; obsahuje: -rozdělovač -2 čerpadla -směšovací ventil -ovládací elektroniku -AGU KFG ,- 21

22 Rozměry kotlů LUNA HT 1.450, 1.550, vč. HYDRAULICKÉHO PŘÍSLUŠENSTVÍ Příslušenství ke kotlům LUNA HT 1.450, 1.550, Hydraulické připojení pro samostatný kotel vč.anuloidu obsahuje: čerpadlo GRUNDFOS.UPS 25-70, kulové kohouty, zpětnou klapku, pojistný ventil a anuloid s výstupy 2 1/2 KHG ,- Hydraulické připojení pro samostatný kotel nebo kotel v kaskádě obsahuje: čerpadlo GRUNDFOS.UPS 25-70, kulový kohout, zpětnou klapku, pojistný ventil a uzávěr s filtrem KHG ,- 22

23 Rozměry kotlů LUNA HT 1.850, vč. HYDRAULICKÉHO PŘÍSLUŠENSTVÍ Příslušenství ke kotlům LUNA HT 1.850, Hydraulické připojení sběrače obsahuje: čerpadlo GRUNDFOS.UPS 32-80, kulový kohout, zpětnou klapku, pojistný ventil a uzávěr s filtrem KHG ,- Hydraulické sběrače pro samostatný kotel nebo poslední kotel v kaskádě (vybaven otvory pro možnost montáže manometru a teploměru) KHG ,- Hydraulické sběrače pro kotel v kaskádě KHG ,- 23

24 KASKÁDA kotlů POWER HT vč. HYDRAULICKÉHO PŘÍSLUŠENSTVÍ Příslušenství ke kotlům POWER HT Hydraulické připojení sběrače obsahuje: čerpadlo GRUNDFOS.UPS 32-80, kulový kohout, zpětnou klapku, pojistný ventil a uzávěr s filtrem KHW ,- Hydraulické připojení pro 2. čerpadlo obsahuje: čerpadlo GRUNDFOS.UPS 32-80, kulový kohout a zpětnou klapku KHW ,- Hydraulické sběrače pro samostatný kotel nebo poslední kotel v kaskádě (vybaven otvory pro možnost montáže manometru a teploměru) KHW ,- Hydraulické sběrače pro kotle v kaskádě (vzdálenost mezi kotli 45 cm) KHW ,- Hydraulické sběrače pro kotle v kaskádě (vzdálenost mezi kotli 2 cm) KHW ,- 24

25 ODKOUŘENÍ PLYNOVÝCH KOTLŮ Firma BAXI dodává ke svým klasickým i kondenzačním kotlům rozsáhlý systém certifikovaného odkouření, který je prezentován na následujících stránkách ceníku. Tento systém umožňuje vyřešit i složité sestavy odvodu spalin ve spolupráci s odborníky pro návrhy a realizace spalinových cest. V tabulce jsou uvedeny některé příklady odkouření. KLASICKÉ KOTLE KHG KHG KHG009 KHG KHG KHG KONDENZAČNÍ KOTLE KHA KHA KHA KHG KHG KHG DĚLENÉ ODKOUŘENÍ KOAXIÁLNÍ ODKOUŘENÍ 25

26 KOAXIÁLNÍ odkouření pro ATMOSFÉRICKÉ KOTLE MAIN, ECO, LUNA, NUVOLA, SLIM Ø 60/100 Vystřeďovací triangl Ø 60/100 KHG003 20,- Speciální koax. koleno 90 se sponou na výstup kotle KHG ,- Koaxiální koleno 90 přídavné do potrubního systému odkouření KHG ,- Koaxiální koleno 90 revizní, se sponou na výstup kotle KHG ,- Koaxiální koleno 45 jako přídavné koleno, (při montáži na kotel musí být předřazen adaptér) KHG ,- Speciální koax. koleno 45 na výstup kotle MAIN, ECO3 Compact KHG ,- Adaptér pro vertikální koaxiální odkouření na výstup kotle KHG ,- Koaxiální trubka 60/100 s koncovkou, L=750 mm, KHG ,- Koaxiální trubka 60/100 L=1000 mm Koaxiální trubka 60/100 L=500 mm KHG ,- KHG ,- Koaxiální trubka 60/100 revizní KHG ,- Koaxiální T-kus pro koaxiální odkouření KHG ,- Kondenzační kus pro přímou montáž na kotel, (dále pokračuje adaptér KHG ) KHG ,- Růžice Ø 100 mm vnitřní KHG ,- 26

27 SPALINY Vertikální komínová koncovka pro koaxiální systém pro atmosférické kotle KHG ,- Taška pro šikmé střechy (A ) Taška pro šikmé střechy (lehce tvarovatelný plech) (A ) Taška pro vodorovné střechy (A ) , , ,- Spona Ø 60/100mm KHG ,- Koaxiální komínová hlavice KHG ,- Detail: připojení systému KOAXIÁLNÍHO odkouření na kotel LUNA, NUVOLA, SLIM ADAPTÉR (KHG ) Speciální koax. koleno 90 (KHG ) se sponou na výstup kotle SPONA + PRYŽOVÁ TĚSNÍCÍ MANŽETA SPONA + PRYŽOVÁ TĚSNÍCÍ MANŽETA KOTEL HRDLA S TĚSNÍCÍMI KROUŽKY KOTEL VZDUCH VZDUCH Detail: připojení systému KOAXIÁLNÍHO odkouření na kotle MAIN a ECO 3 Speciální koax. koleno 45 (KHG ) se sponou na výstup kotle VZDUCH SPALINY KOTEL MANŽETA HRDLA KOTLE PRUŽNÉ HRDLO KOTLE VZDUCH SPALINY KOTEL VZDUCH HRDLA S TĚSNÍCÍMI KROUŽKY 27

28 KOAXIÁLNÍ odkouření pro ATMOSFÉRICKÉ KOTLE LUNA, NUVOLA, SLIM Ø 80/125 Adaptér Ø 60/100 na Ø 80/125 s odvodem kondenzátu CFF ,- Prodloužení koaxiálních trubek Ø 80/125 (délka 1000 mm) (A ) Prodloužení koaxiálních trubek Ø 80/125 (délka 500 mm) (A ) , ,- Koaxiální koleno 90 Ø 80/125 (A ) ,- Koaxiální koleno 45 Ø 80/125 (A ) ,- Vertikální komínová koncovka (A ) ,- Růžice Ø 125 mm vnitřní-vnější (A ) Taška pro vodorovné střechy (A ) 363 Taška pro šikmé střechy (A ) ,- 660,- 970,- Taška pro šikmé střechy (lehce tvarovatelný plech) (A ) ,- 28

29 DĚLENÉ odkouření pro ATMOSFÉRICKÉ kotle, Ø 80 Sada pro dělené odkouření systém AFR pro kotle: LUNA 3 comfort, LUNA 3 Comfort Max, LUNA 3 Blue, NUVOLA, SLIM KHG ,- Sada pro dělené odkouření pro kotel MAIN, ECO-3 KHG ,- SPOLEČNÉ součásti pro kotle MAIN, ECO, LUNA, NUVOLA, SLIM Trubka Ø 80 mm, lakovaná, délka 500 mm Trubka Ø 80 mm, lakovaná, délka 1000 mm Trubka Ø 80 mm, lakovaná, délka 2000 mm KHG ,- KHG ,- KHG ,- Koleno 45, Ø 80 mm KHG ,- Koleno 90, Ø 80 mm KHG ,- Kondenzační T-kus pro dělené odkouření KHG ,- Redukce Ø 60/80 mm KHG ,- Krycí manžeta na fasádu pro sání / odkouření KHG ,- Krycí manžeta na fasádu pro odkouření KHG ,- 29

30 Opěrná svorka trubky Ø 80 mm (balení po 5 kusech) KHG ,- Růžice Ø 80 mm vnitřní KHG ,- Růžice Ø 80 mm vnější KHG ,- Vertikální komínová koncovka pro dělené odkouření KHG ,- Taška pro vodorovné střechy KHG ,- Taška pro šikmé střechy KHG ,- Horizontální komínová koncovka pro dělené odkouření KHG ,- Koncovka pro dělené odkouření Ø 80 mm KHG ,- Komínová hlavice děleného odkouření KHG ,- Koleno 90 Ø 80 mm s izolací KHG ,- Koleno 45 Ø 80 mm s izolací KHG ,- Trubka s izolací Ø 80 mm, lakovaná, 1000 mm KHG ,- Trubka s izolací Ø 80 mm, lakovaná, 500 mm KHG ,- Adaptér pro izolované trubky KHG ,- 30

31 KOAXIÁLNÍ odkouření pro KONDENZAČNÍ kotle LUNA HT do 33 kw, NUVOLA HT, PRIME HT, STORAGE HT Ø 60/100 Koaxiální trubky s koncovkou pro kondenzační kotle, délka 750 mm KHG ,- Koaxiální trubky pro kondenzační kotle, délka 1000 mm KHG ,- Koaxiální koleno 90 pro kondenzační kotle KHG ,- Koaxiální koleno 45 pro kondenzační kotle KHG ,- Růžice Ø 100 mm vnitřní KHG ,- Vertikální komínová koncovka s adaptérem 60/100 pro koaxiální systém a kondenzační kotle do 33 kw (A ) ,- Taška pro šikmé střechy (A ) ,- Taška pro šikmé střechy (lehce tvarovatelný plech) (A ) ,- Taška pro vodorovné střechy (A ) ,- Redukce koax. odkouření Ø 60/100-80/125 KHG ,- 31

32 KOAXIÁLNÍ odkouření pro KONDENZAČNÍ kotle pro kotle LUNA HT 1.450, 1.550, Ø 80/125 Prodloužení koaxiálních trubek Ø 80/125 (délka 1000 mm) KHG ,- Prodloužení koaxiálních trubek Ø 80/125 (délka 500 mm) KHG ,- Koaxiální koleno 90 Ø 80/125 KHG ,- Koaxiální koleno 45 Ø 80/125 KHG ,- Koaxiální trubka s koncovkou Ø 80/125 KHG ,- Vertikální komínová koncovka pro kondenzační kotle nad 33 kw (A ) ,- Taška pro vodorovné střechy (A ) ,- Taška pro šikmé střechy (A ) Taška pro šikmé střechy (lehce tvarovatelný plech) (A ) , ,- Detail: připojení systému KOAXIÁLNÍHO odkouření Ø 80/125 na KONDENZAČNÍ kotle Luna HT HRDLA S TĚSNÍCÍMI KROUŽKY KOTEL VZDUCH SPALINY 32

33 KOAXIÁLNÍ odkouření pro KONDENZAČNÍ kotle pro kotle LUNA HT 1.850, Ø 110/160 Prodloužení koaxiálních trubek Ø 110/160 (délka 1000 mm) KHG ,- Prodloužení koaxiálních trubek Ø 110/160 (délka 500 mm) KHG ,- Koaxiální koleno 90 Ø 110/160 KHG ,- Koaxiální koleno 45 Ø 110/160 KHG ,- Horizontální komínová koncovka Ø 110/160 KHG ,- Vertikální komínová koncovka pro kondenzační kotle Ø 110/160 KHG ,- Taška pro vodorovné střechy KHG ,- Taška pro šikmé střechy KHG ,- Sada pro dělené odkouření pro KONDENZAČNÍ kotle pro kotle LUNA HT 1.850, Sada pro dělené odkouření KHG ,- Trubní systém Ø110 viz strana 34 33

34 DĚLENÉ plastové odkouření pro KONDENZAČNÍ kotle Ø 60 Trubka Ø 60 mm, délka 1000 mm pro kondenzační kotle Trubka Ø 60 mm, délka 500 mm pro kondenzační kotle KHG ,- KHG ,- Koleno 45, Ø 60 mm pro kondenzační kotle KHG ,- Koleno 90, Ø 60 mm pro kondenzační kotle KHG ,- Redukce Ø 60 / 80 pro systém odkouření (přímo na kotel je nutno použít sadu pro dělené odkouření (viz dále) KHA ,- DĚLENÉ odkouření pro KONDENZAČNÍ kotle Ø 80 Sada pro dělené odkouření pro kondenzační kotle do 33 kw LUNA HT, NUVOLA HT, PRIME HT, STORAGE HT KHG ,- Sada pro dělené odkouření pro kondenzační kotle LUNA HT 1.450, 1.550, KHG ,- SPOLEČNÉ součásti pro kotle LUNA HT, NUVOLA HT, PRIME HT, STORAGE HT Trubka Ø 80 mm, délka 500 mm pro kondenzační kotle Trubka Ø 80 mm, délka 1000 mm pro kondenzační kotle Trubka Ø 80 mm, délka 2000 mm pro kondenzační kotle KHA ,- KHA ,- KHA ,- Koleno 45, Ø 80 mm pro kondenzační kotle KHA ,- Koleno 90, Ø 80 mm pro kondenzační kotle KHA ,- Patní koleno s kotvením Ø 80 mm KHA ,- 34

35 Revizní T-kus s kontrolním víčkem KHA ,- Krycí manžeta na fasádu pro sání /odkouření KHG ,- Krycí manžeta na fasádu pro odkouření KHG ,- Opěrná svorka trubky Ø 80 mm (balení po 5 kusech) KHG ,- Růžice Ø 80 mm vnitřní KHG ,- Růžice Ø 80 mm vnější KHG ,- Střešní průchodka (plast) pro pevné potrubí Ø 80 mm (ukončení komína) KHA ,- Taška pro vodorovné střechy (pouze pro KHG ) KHG ,- Taška pro šikmé střechy (pouze pro KHG ) KHG ,- Koncovka děleného odkouření Ø 80 mm KHG ,- Vystřeďovací kus (plastový), balení po 6 elementech; na vytvoření objímky je potřeba: u Ø 80-4 ks, u Ø ks, u Ø ks, (uvedená cena je za balení 6 ks) KHA ,- 35

36 Redukce Ø 80 / 110 KHA ,- Flexibilní potrubí vnitřní Ø 80, balení po 15 metrech, uvedená cena je za 1 metr KHA ,- Spojka flexibilního potrubí Ø 80 KHA ,- Koleno 90 flex-pevné Ø 80 KHA ,- Adaptér trubka-flex Ø 80 KHA ,- Adaptér flex-hrdlo Ø 80 KHA ,- Střešní průchodka (plast) pro flexibilní potrubí Ø 80 mm (ukončení komína) KHA ,- Náhradní těsnící kroužek Ø 80 mm KHA ,- 36

37 Odkouření plastové pro KONDENZAČNÍ kotle Ø 110 Kotlová redukce Ø100 / Ø110 pro kotle POWER-HT Trubka s násuvným koncem a silikonovým těsnícím kroužkem, délka 500 mm Trubka s násuvným koncem a silikonovým těsnícím kroužkem, délka 1000 mm Trubka s násuvným koncem a silikonovým těsnícím kroužkem, délka 2000 mm Koleno 45 s násuvným koncem a silikonovým těsnícím kroužkem KHA ,- KHA ,- KHA ,- KHA ,- KHA ,- Koleno 87 s násuvným koncem a silikonovým těsnícím kroužkem KHA ,- Patní koleno s kotvením Ø 110 KHA ,- Obr. viz následující strana Revizní T-kus s kontrolním víčkem Ø 110 KHA ,- Střešní průchodka (plast) pro pevné potrubí Ø 110 KHA ,- Náhradní těsnící kroužek Ø 110 mm KHA ,- Odkouření plastové pro KONDENZAČNÍ kotle Ø 125 Trubka s násuvným koncem a silikonovým těsnícím kroužkem, délka 500 mm Trubka s násuvným koncem a silikonovým těsnícím kroužkem, délka 1000 mm Trubka s násuvným koncem a silikonovým těsnícím kroužkem, délka 2000 mm Koleno 45 s násuvným koncem a silikonovým těsnícím kroužkem KHA ,- KHA ,- KHA ,- KHA ,- Koleno 87 s násuvným koncem a silikonovým těsnícím kroužkem KHA ,- Patní koleno s kotvením Ø 125 KHA ,- Obr. viz následující strana Revizní T-kus s kontrolním víčkem Ø 125 KHA ,- Redukce Ø110 / Ø125 KHA ,- 37

38 Odkouření plastové pro KONDENZAČNÍ kotle Ø 160 Trubka s násuvným koncem a silikonovým těsnícím kroužkem, délka 500 mm Trubka s násuvným koncem a silikonovým těsnícím kroužkem, délka 1000 mm Trubka s násuvným koncem a silikonovým těsnícím kroužkem, délka 2000 mm Koleno 45 s násuvným koncem a silikonovým těsnícím kroužkem KHA ,- KHA ,- KHA ,- KHA ,- Koleno 87 s násuvným koncem a silikonovým těsnícím kroužkem KHA ,- Patní koleno s kotvením Ø 160 KHA ,- Redukce Ø125 / Ø160 KHA ,- Revizní T-kus s kontrolním víčkem Ø 160 KHA ,- Odkouření plastové pro KONDENZAČNÍ kotle Ø 200 Trubka s násuvným koncem a silikonovým těsnícím kroužkem, délka 1000 mm KHA ,- Koleno 87 s násuvným koncem a silikonovým těsnícím kroužkem KHA ,- Neutralizace kondenzátu Neutralizační box KHA ,- Náplň neutralizačního boxu KHA ,- Silikon v tubě na mazání těsnících kroužků (vhodný i pro součásti kotlů - O-kroužky,membrány) INHIKOR - protikorozní a protiúsadová přísada (balení po 4 litrech), uvedená cena je za 1 litr 38 KHA , ,-

39 Odkouření pro KASKÁDY Z KONDENZAČNÍCH kotlů HT Luna HT Luna HT POWER HT Sada odkouření pro 2 kotle v kaskádě obsahuje: 2 ks trubka Ø125/80 mm, 1 ks koncovka s připojením odvodu kondenzátu, sifon; 2 ks inspekční koleno, 1 ks trubka Ø mm Sada odkouření pro 3. kotel v kaskádě obsahuje: 1 ks trubka Ø125/80 mm, 1 ks inspekční koleno 1 ks trubka Ø mm KHA ,- KHA ,- Sada odkouření pro 2 kotle v kaskádě obsahuje: 2 ks trubka Ø160/110 mm, 1 ks koncovka s připojením odvodu kondenzátu, sifon; 2 ks inspekční koleno, 1 ks trubka Ø mm Sada odkouření pro 3. kotel v kaskádě obsahuje: 1 ks trubka Ø160/110 mm, 1 ks inspekční koleno 1 ks trubka Ø mm KHA ,- KHA ,- Sada odkouření pro 2 kotle v kaskádě obsahuje: 2 ks trubka Ø200/110 mm, 1 ks koncovka s připojením odvodu kondenzátu, sifon; 2 ks inspekční koleno, KHW ,- Sada odkouření pro 3. kotel v kaskádě obsahuje: 1 ks trubka Ø200/110 mm, 1 ks inspekční koleno KHW ,- Klapka pro kaskádu dvou a více kotlů Ø80/80 mm se sifonem KHG ,- Klapka pro kaskádu dvou a více kotlů Ø110/110 mm se sifonem KHW ,- 39

40 OBCHODNĚ TECHNICKÉ ZASTOUPENÍ PRO OBLAST: Baxi Heating (Czech republic) s.r.o. Jeseniova 2770 / 56, Praha 3 Tel.: Fax: PRAHA a JIŽNÍ ČECHY: Pavel Žvátora, pavel.zvatora@baxi.cz tel.: BRNO a JIŽNÍ MORAVA: Pavel Polcr, pavel.polcr@baxi.cz tel.: ZÁPADNÍ, SEVERNÍ a VÝCHODNÍ ČECHY: Petr Paunkovič, petr.paunkovic@baxi.cz tel.: SEVERNÍ MORAVA: Jiří Chrascina, jiri.chrascina@baxi.cz tel.: Středisko Brno: Pisárecká 11, Tel./Fax: GARANCE KVALITY Firma BAXI si z důvodu neustálého zlepšování svých výrobků vyhrazuje právo modifikovat kdykoli a bez předchozího upozornění údaje uvedené v této dokumentaci. Tato dokumentace má pouze informativní charakter a nesmí být použita jako smlouva ve vztahu k třetím osobám.
