1 PROVOD inženýrská společnost, s.r.o. Středisko Tišnov, Kukýrna Tišnov Obec Archlebov - ČOV a stoková síť 1 / 32

2 ČOV a stoková síť Obec Archlebov 2 / 32

3 Harmonogram 1) Územní rozhodnutí Q ) Žádost o dotaci Q ) Stavební povolení 1.Q ) Výběrové řízení Q ) Realizace stavby / 32

4 Základní informace Projekt je zpracován pro vydání územního rozhodnutí o umístění kanalizačních stok (včetně objektů na kanalizaci) a čistírny odpadních vod (ČOV) pro obec Archlebov. Kanalizační přípojky nejsou ze zákona vodním dílem, nebudou tedy nyní řešeny, výjimkou jsou zárodky kanalizačních přípojek umístěných na veřejném prostranství a v trasách komunikací (budou povoleny s kanalizační stokou). Projekty kanalizačních přípojek budou zpracovány před vlastním zahájením výstavby stokové sítě. V max. míře bude využita stávající jednotná stoková síť. Stávající stoková síť bude rozšířena o úseky gravitační a tlaková kanalizace. Nově budou dobudovány čerpací stanice, odlehčovací komory a dešťová zdrž. Nově navržená kanalizace bude odvádět pouze splaškové odpadní vody (kuchyně, koupelny, wc, prádelny, atd.). Splaškové odpadní vody budou napojeny do nové mechanicko biologické ČOV v jižní části obce 4 / 32

5 Technické podmínky nová stoková síť - Preference gravitačních stok, tlakové kanalizace jen v nejnutnějších případech - Prioritně na veřejných pozemcích - Min. hloubka hlavní stoky chodníky 1,0 m, terén 1,0 m, vozovka 1,8 m (obvykle více než 2,0 m vždy nejníže, tj. pod vodovodem, stávající kanalizací, plynem, sdělovacími kabely, atp. ) - Gravitační splašková kanalizace DN mm - Gravitační jednotná kanalizace DN 300 DN Tlaková kanalizace De mm - Materiály PP, PVC, PE - Ochranná pásma (zákon č. 274/2001 Sb.) 5 / 32

6 Čistírna odpadních vod umístění dle ÚPD ČOV 6 / 32

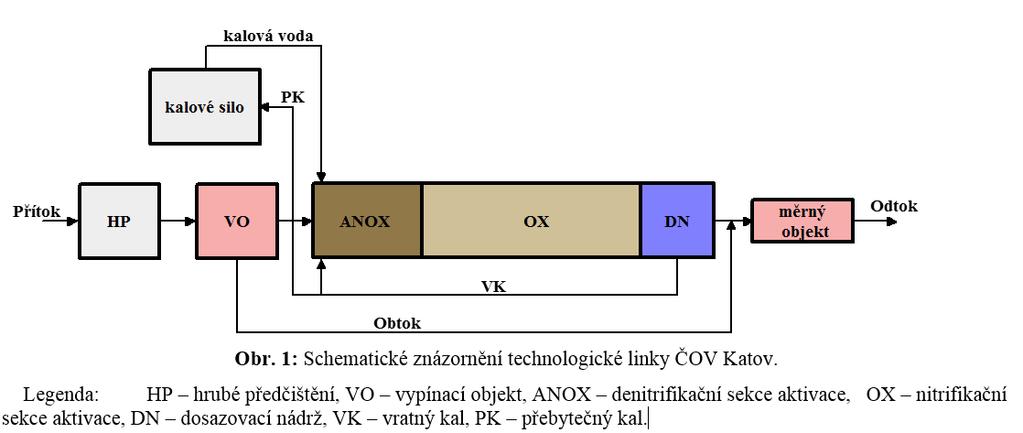

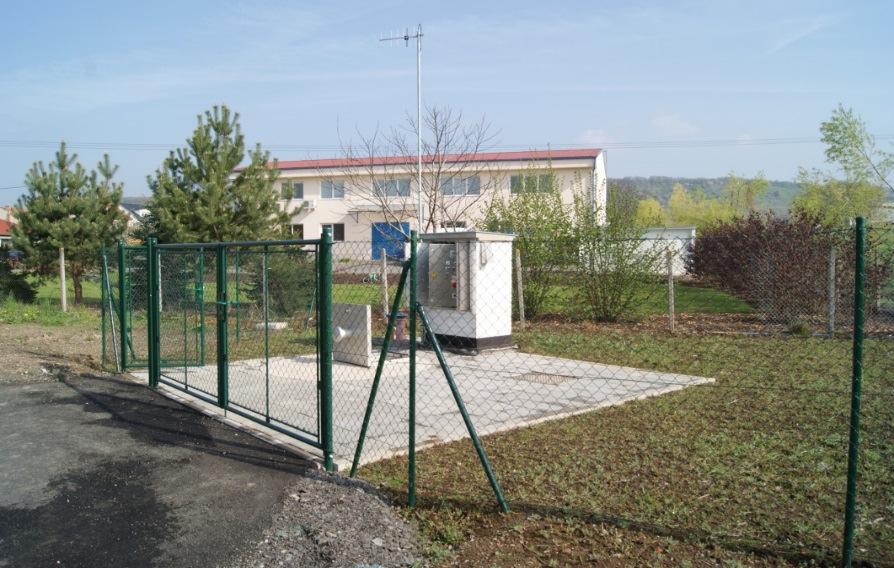

7 Čistírna odpadních vod Čistírna mechanicko biologická, s aktivačním systémem D-N (Laškov) Přibližné rozměry aktivačních nádrží 16x6m, rozměr provozní budovy 6x6m 7 / 32

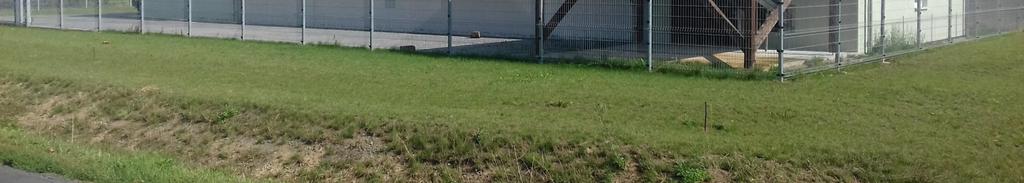

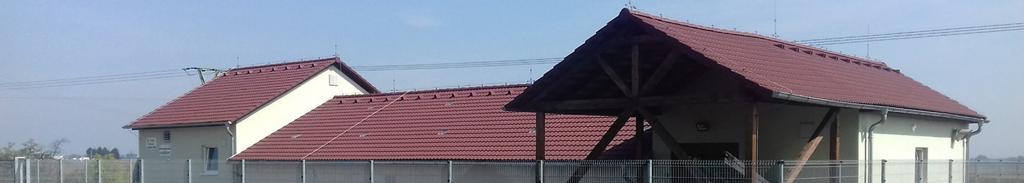

8 Čistírna odpadních vod Vnější pohled na ČOV o kapacitě 1200 EO 8 / 32 8

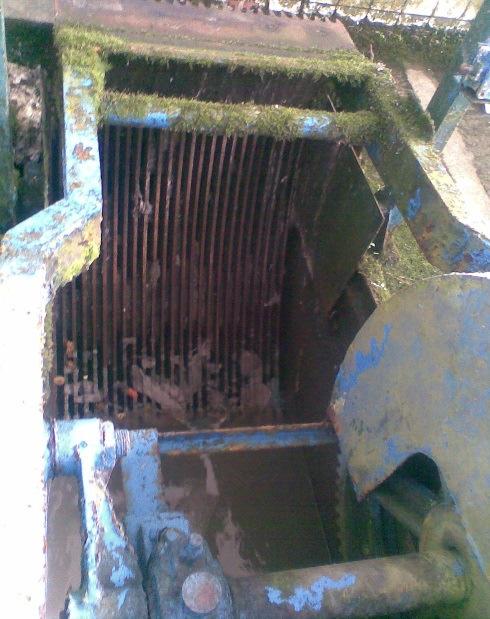

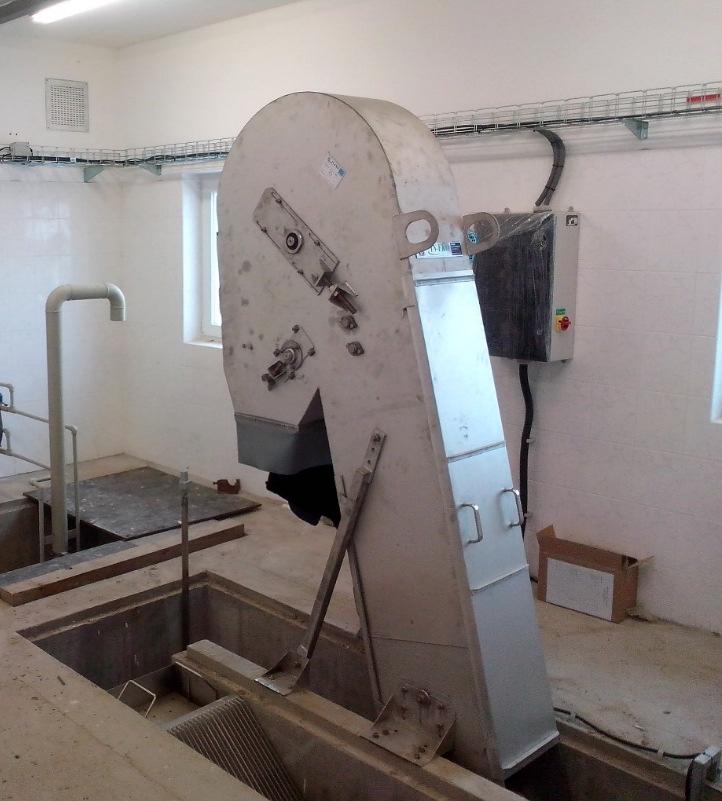

9 Hrubé předčištění Čistírna odpadních vod Sítopásový lis Aktivační nádrže 9 / 32

10 Technické podmínky nová kanalizace Ochranná pásma Ochranná pásma jsou vymezena vodorovnou vzdáleností od vnějšího líce stěny potrubí na každou stranu: a) u kanalizačních stok do průměru 500 mm včetně, 1,5 m, b) u kanalizačních stok nad průměr 500 mm, 2,5 m, c) u kanalizačních stok o průměru nad 200 mm, jejichž dno je uloženo v hloubce větší než 2,5 m pod upraveným povrchem, se vzdálenosti podle písmene a) nebo b) od vnějšího líce zvyšují o 1,0 m. Výjimku z ochranného pásma uvedeného může povolit v odůvodněných případech vodoprávní úřad. V ochranném pásmu kanalizační stoky nelze: a) provádět zemní práce, stavby, umísťovat konstrukce nebo jiná podobná zařízení či provádět činnosti, které omezují přístup k vodovodnímu řadu nebo kanalizační stoce nebo které by mohly ohrozit jejich technický stav nebo plynulé provozování, b) vysazovat trvalé porosty, c) provádět skládky mimo skládek jakéhokoliv odpadu, d) provádět terénní úpravy, Bez předchozího písemného souhlasu vlastníka kanalizace, popřípadě provozovatele, nebude-li dán souhlas je možnost požádat vodoprávní úřad o povolení k těmto činnostem. 10 / 32

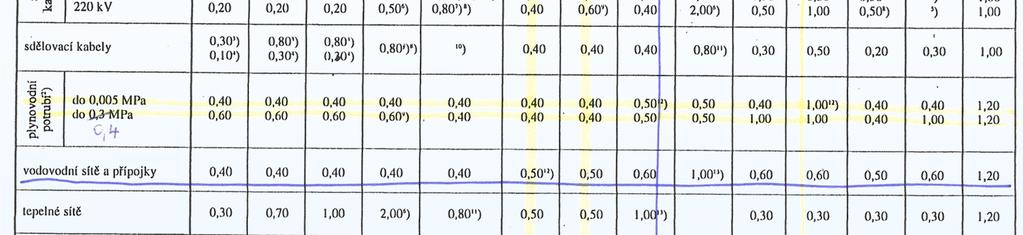

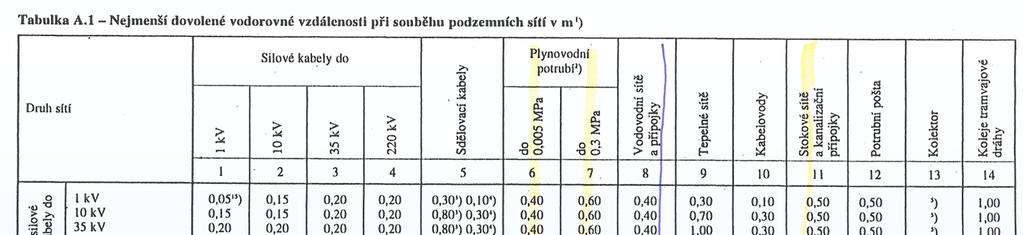

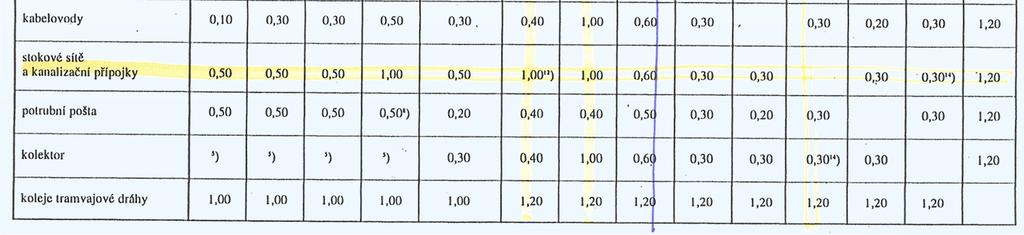

11 Minimální vzájemné odstupy sítí při souběhu 11 / 32

ČS v mokré jímce Výhody Čerpací stanice (ČS) - dostatečný akumulační prostor - nižší pořizovací

zařízení) Nevýhody - Životnost 8 15 let - Mechanické části čerpadel vystaveny agresivnímu

jakékoliv manipulaci s čerpací technikou či čištění ČS - Výbušné prostředí - Oproti ČS se

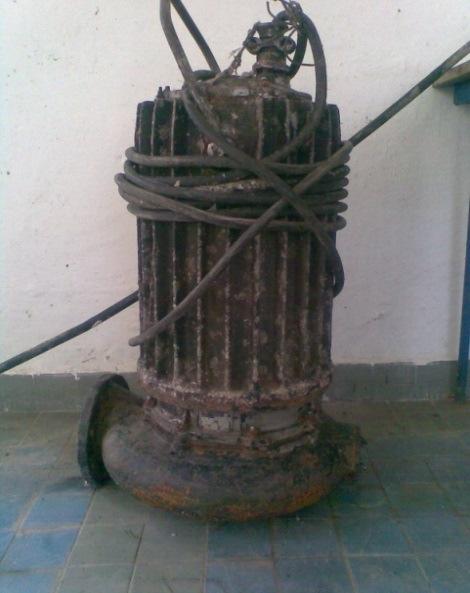

12 ČS v mokré jímce Výhody Čerpací stanice (ČS) - dostatečný akumulační prostor - nižší pořizovací náklady - menší dimenze výtlačného potrubí (od DN 50 mm při použití mělnícího nebo řezacího zařízení) Nevýhody - Životnost 8 15 let - Mechanické části čerpadel vystaveny agresivnímu prostředí odpadních vod (OV) - Obtížná údržba obsluha přichází do přímého kontaktu s OV při jakékoliv manipulaci s čerpací technikou či čištění ČS - Výbušné prostředí - Oproti ČS se separací pevných látek jsou hlučnější (rezonance vnitřního vybavení, dopad OV z větší výšky na volnou hladinu, atd.) 12 / 32

méně čerpacích stanic => nižší investiční náklady) - nížší náklady na provoz (nižší provozní náklady) Nevýhody - malý akumulační objem

13 ČS se separací pevných látek Čerpací stanice (ČS) Výhody - životnost technologie 30 let - životnost stavby 50 let - čisté prostředí uvnitř ČS, snadná údržba - tiché hluk a vibrace jsou absorbovány - větší účinnost motorů čerpadel - dopravní výška až 150 m (tzn. méně čerpacích stanic => nižší investiční náklady) - nížší náklady na provoz (nižší provozní náklady) Nevýhody - malý akumulační objem (nutná akumulace před ČS) - min. vnitřní dimenze tlakového potrubí je 100 mm - vyšší riziko ucpání tlakové stokové sítě hadry a dalšími nečistotami 13 / 32

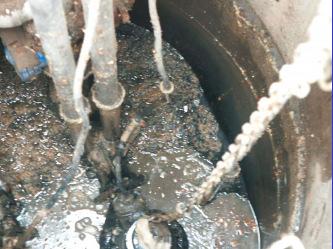

14 Čerpací stanice ČS pro 400 EO, Qčerp. 6 m 3.h -1 ČS se separací pevných látek po 8 letech provozu V provozu od / 32

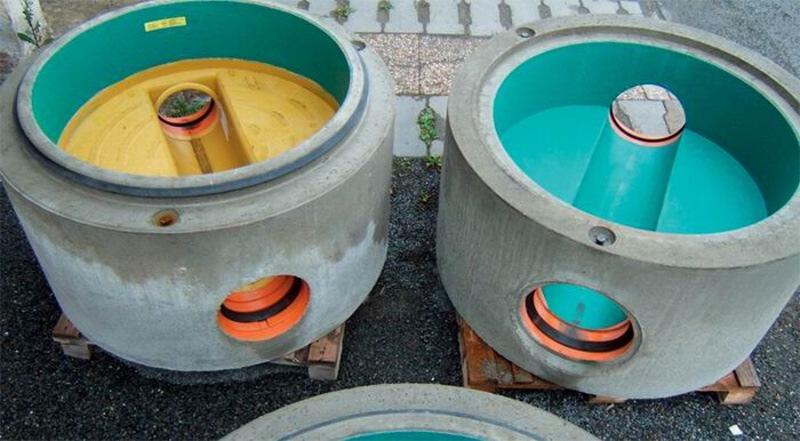

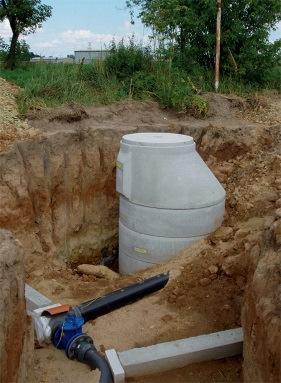

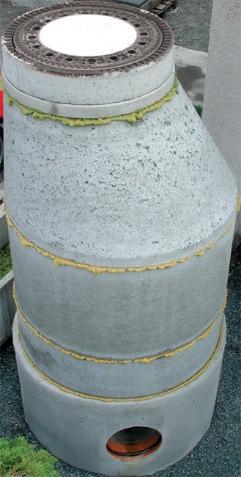

15 Revizní šachty Kanalizační šachty betonové - ukázka 15 / 32

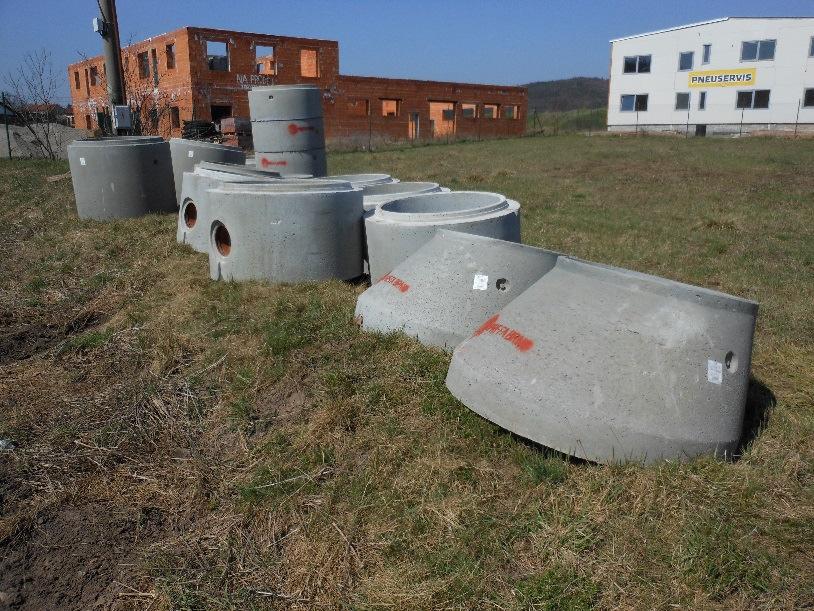

16 Revizní šachty Kanalizační a přípojkové revizní šachty plastové ukázka 16 / 32

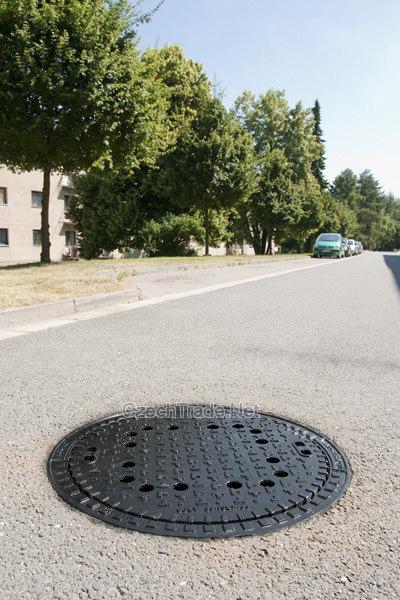

17 Poklopy Poklop třídy A 15 chodci a cyklisti Poklop třídy B 125 stání a parkování osobních vozidel Poklop třídy D 400 traktor, nákladní auta Obr. Poklop D400 v komunikaci na hlavní kanalizační stoce 17 / 32

18 Poklop A15 - přípojky Plast průměr 45 cm Bez otvorů těsnění proti zápachu Lícuje s povrchem do dlažby, nevadí při sekání trávy 18 / 32

19 Stoková síť - Kanalizační přípojky Upozornění - Povinnost připojení na veřejnou kanalizaci je dána zákonem, Zákon č. 274/2001 Sb., 3. - Domácí čistírny odpadních vod (D ČOV) Povinnost připojení na veřejnou kanalizaci je dána rozhodnutím vodoprávního úřadu o vypouštění odpadních vod do vod povrchových (zda ano, či ne) 19 / 32

20 Technické podmínky přípojky na nové kanalizaci! - Jedna nemovitost = jedna přípojka - Pouze splaškové vody (koupelna, WC, kuchyně) důvodem jsou dotační podmínky - Dešťová voda ne! - PVC, PP DN 150 min sklon 2%, popřípadě DN 200 min sklon 1% - Bez zbytečných směrových a výškových lomů - Revizní šachty + čistící kus na vyústění z objektu - Napojit na stoku kolmo - Stávající žumpu/septik odstavit mimo kanalizaci 20 / 32

21 Schéma trasování přípojek DŮM O rozsahu financování veřejné části kanalizační přípojky rozhoduje investor, resp. možnosti dotačních programů. soukromý pozemek Kanalizační přípojka domovní část (není řešena) financuje majitel nemovitosti zelený pás / chodník RŠ Zbylá část VČP s malou revizní šachtičkou vždy! (není řešena) financování bude upřesněno komunikace Zárodek veřejné části přípojky (VČP cca 1,0m za krajnici komunikace (předmět projektu) Š Š Kanalizační stoka (předmět projektu) Š Kanalizační šachta 21 / 32

22 Stoková síť - Kanalizační přípojky ŠPATNĚ!!! Trasování DŮM RŠ 22 / 32

23 Stoková síť - Kanalizační přípojky Trasování DŮM SPRÁVNĚ RŠ = 90 Napojit kolmo na stoku 23 / 32

24 Stoková síť - Kanalizační přípojky Trasování ŠPATNĚ!!! RŠ RŠ 24 / 32

25 Stoková síť - Kanalizační přípojky Trasování SPRÁVNĚ Jedna nemovitost = jedna přípojka RŠ 25 / 32

26 Stoková síť - Kanalizační přípojky ŠPATNĚ!!! Trasování DŮM ZAHRADNÍ DOMEK RŠ RŠ 26 / 32

27 Stoková síť - Kanalizační přípojky Trasování DŮM SPRÁVNĚ ZAHRADNÍ DOMEK Jedna nemovitost = jedna přípojka RŠ 27 / 32

28 Stoková síť Projednání přípojek - DOTAZNÍK DOTAZNÍK pro návrh splaškové kanalizační přípojky. 1. Dotazník si po ukončení diskuze převezmou dotčení majitelé nemovitostí (byli obesláni k účasti na jednání; seznam č.p. je k dispozici i zde) 2. Dotazník si pročtou a předvyplní (kontaktní údaje, č.p.) 3. Přistoupí k projektantům k projednání nové kanalizační přípojky 28 / 32

29 Dotazník důležité informace 29 / 32

30 Financování přípojek Projekty přípojek hradí většinou obec (jsou-li způsobilými náklady patřičného dotačního titulu) Rozsah veřejných částí přípojek financovaných z prostředků obce bude upřesněn po dokončení jednání s majiteli dotčených pozemků. Dle získaných informací bude rozhodnuto, v závislosti na ekonomických možnostech obce, jaký rozsah přípojky zainvestuje obec a jaký majitelé dotčených pozemků. Následně bude mezi majiteli nemovitostí a obcí uzavřena dohoda o způsobu výstavby kanalizační přípojky. 30 / 32

31 Ceny realizace přípojek 1. Varianta nejlevnější majitel nemovitosti nakupuje pouze trubní materiál, ostatní realizuje svépomocí (výkopy, pokládku, podsypy, obsypy a zásypy). Cena trubního materiálu PVC/PP DN 150 mm je cca 150 až 200 Kč/m vč. DPH 2. Varianta střední majitel nemovitosti nakupuje trubní materiál a objedná si bagr na realizaci výkopů, ostatní realizuje svépomocí (pokládka, podsypy, obsypy a zásypy). Cena hodiny práce bagru je cca až Kč (délka práce závisí na geologických poměrech čím tvrdší podloží, tím časově náročnější) 3. Nejdražší varianta - majitel nemovitosti objedná výstavbu přípojky na klíč u stavební firmy. Cca 1.500,- Kč až 2.500,- Kč dle povrchu (asfaltové plochy jsou nejdražší) a cenové strategie dodavatele stavby 31 / 32

32 Stoková síť Připomínky k projektu Případné připomínky a podněty možno předat na OÚ v Archlebově, alt. zaslat na: jan.balas@provod.cz resp. zavolat na tel.: Další možnosti zveřejnění informací o projektu: vývěska na obecním úřadě ( úřední deska ) 32 / 32
