Vodovodní a kanalizační přípojka pro parcelu č.267/1, 269/1, 270, ul. V Chaloupkách, Praha 9 - Hloubětín

Transkript

1

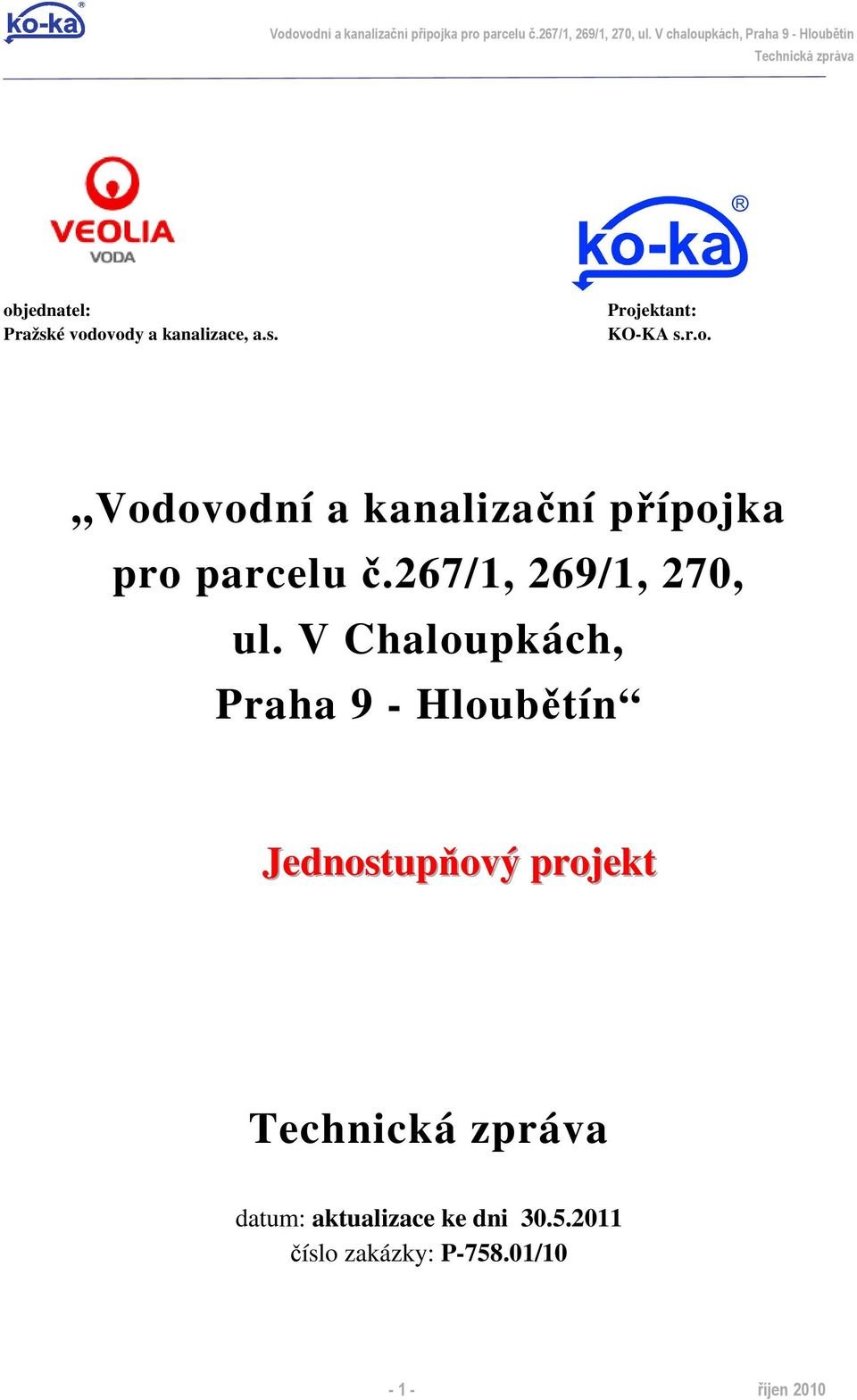

2 Vodovodní a kanalizační přípojka pro parcelu č.267/1, 269/1, 270, ul. V chaloupkách, Praha 9 - Hloubětín objednatel: Pražské vodovody a kanalizace, a.s. Projektant: KO-KA s.r.o. Vodovodní a kanalizační přípojka pro parcelu č.267/1, 269/1, 270, ul. V Chaloupkách, Praha 9 - Hloubětín Jednostupňový projekt datum: aktualizace ke dni číslo zakázky: P / říjen 2010

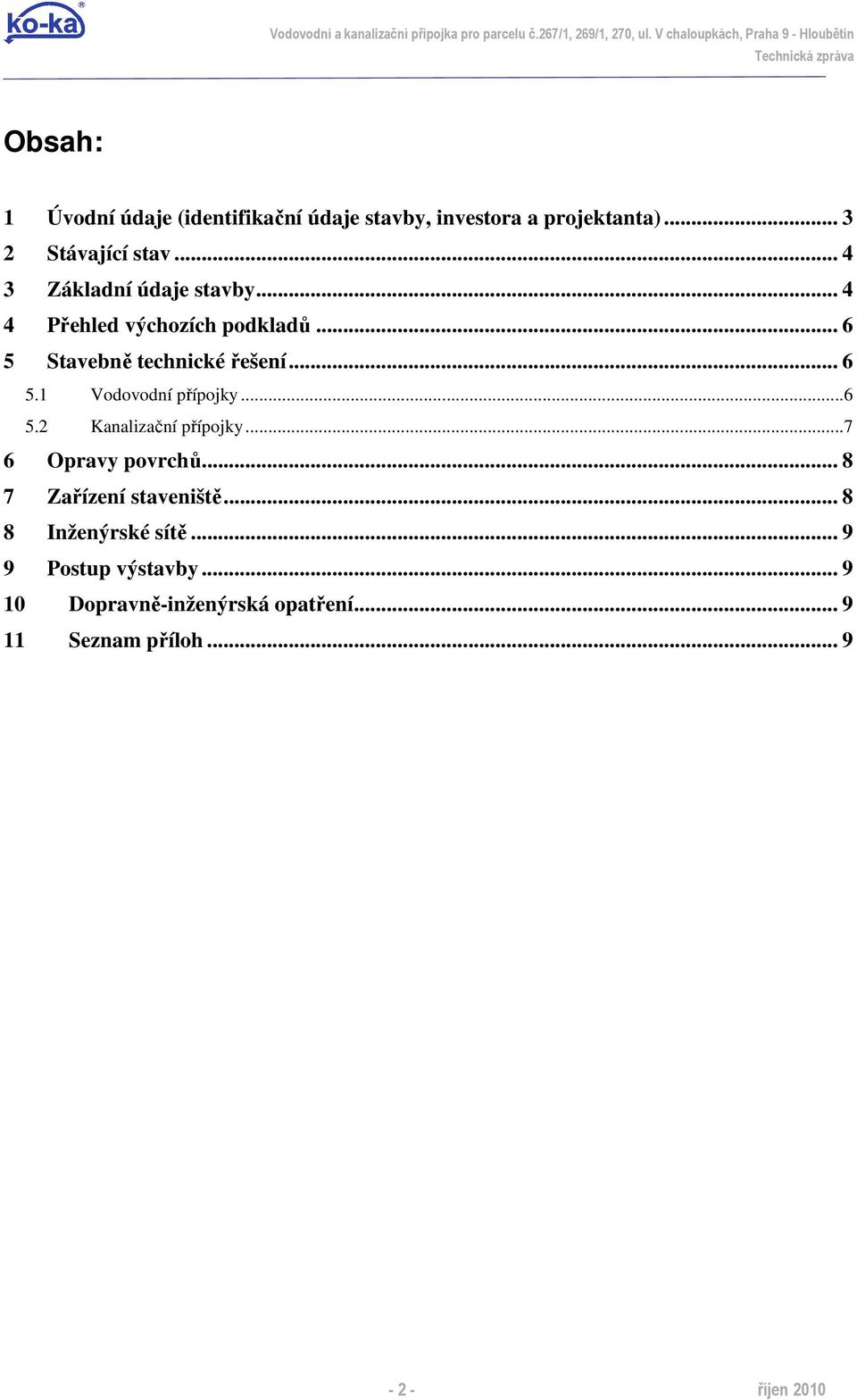

3 Vodovodní a kanalizační přípojka pro parcelu č.267/1, 269/1, 270, ul. V chaloupkách, Praha 9 - Hloubětín Obsah: 1 Úvodní údaje (identifikační údaje stavby, investora a projektanta) Stávající stav Základní údaje stavby Přehled výchozích podkladů Stavebně technické řešení Vodovodní přípojky Kanalizační přípojky Opravy povrchů Zařízení staveniště Inženýrské sítě Postup výstavby Dopravně-inženýrská opatření Seznam příloh říjen 2010

4 Vodovodní a kanalizační přípojka pro parcelu č.267/1, 269/1, 270, ul. V chaloupkách, Praha 9 - Hloubětín 1 Úvodní údaje (identifikační údaje stavby, investora a projektanta) Stavba: Vodovodní a kanalizační přípojka pro parcelu č.267/1, 269/1, 270, ul. V Chaloupkách, Praha 9 - Hloubětín Místo stavby: ul. V Chaloupkách, Praha 9 Obvod: Praha 9 - Hloubětín Okres: Praha Charakter stavby: Stupeň: Vodovodní a kanalizační přípojka Jednostupňový projekt Investor: Michal Žák, V Chaloupkách 262/78, , Praha 9 Objednatel: Projektant: Pražské vodovody a kanalizace a.s. Pařížská 1 Praha 1 KO-KA, s. r.o. sídlo společnosti: Na Výšinách 16, Praha 7 kancelář: Thákurova 7, Praha 6 IČO: DIČ: CZ ko-ka@ko-ka.cz Zpracovatelé jednotlivých částí projektu: -- vedoucí projektu: Ing. Š. Moučka -- odpovědný projektant Ing. O. Hübnerová Ing. J. Plecitý říjen 2010

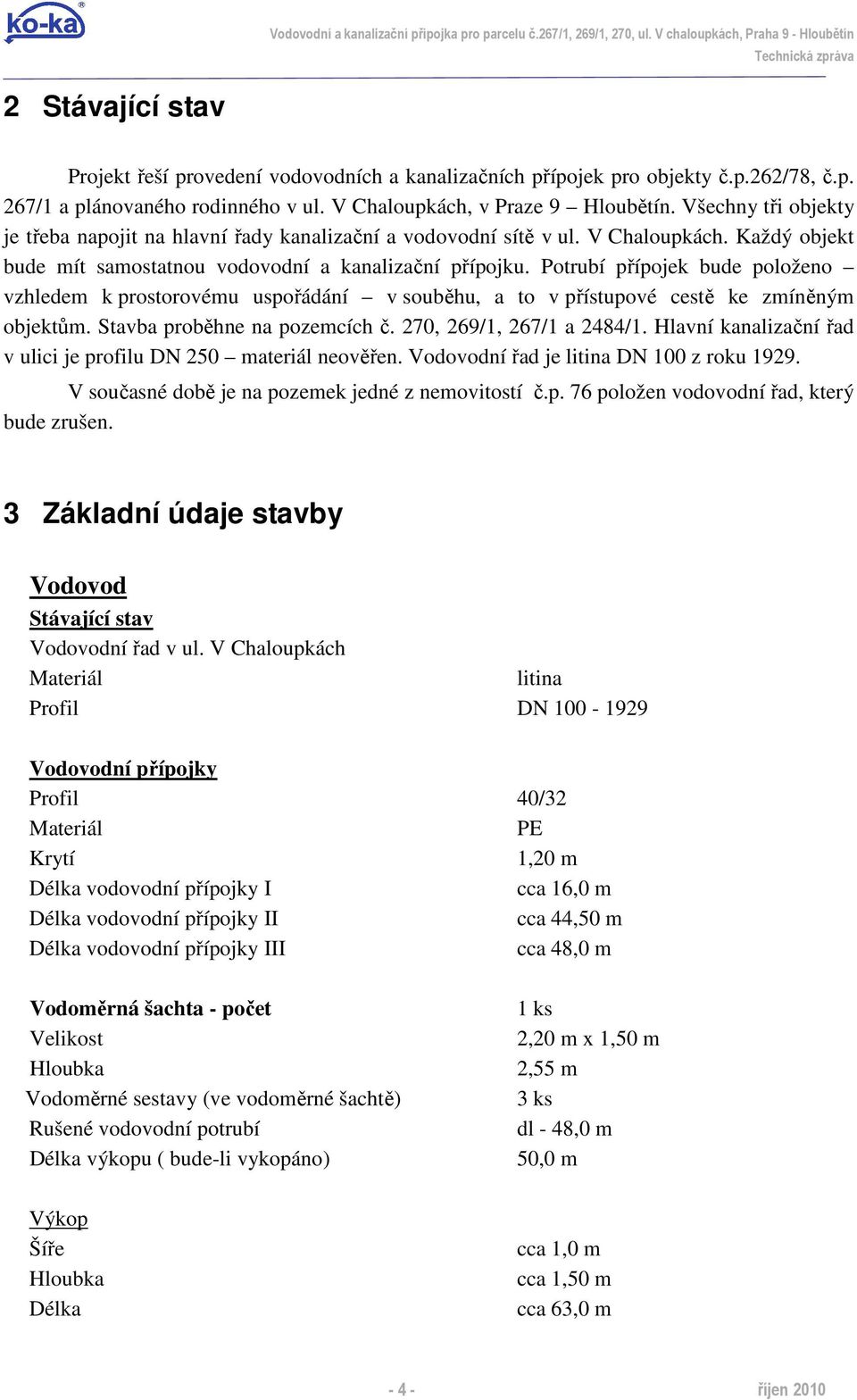

5 Vodovodní a kanalizační přípojka pro parcelu č.267/1, 269/1, 270, ul. V chaloupkách, Praha 9 - Hloubětín 2 Stávající stav Projekt řeší provedení vodovodních a kanalizačních přípojek pro objekty č.p.262/78, č.p. 267/1 a plánovaného rodinného v ul. V Chaloupkách, v Praze 9 Hloubětín. Všechny tři objekty je třeba napojit na hlavní řady kanalizační a vodovodní sítě v ul. V Chaloupkách. Každý objekt bude mít samostatnou vodovodní a kanalizační přípojku. Potrubí přípojek bude položeno vzhledem k prostorovému uspořádání v souběhu, a to v přístupové cestě ke zmíněným objektům. Stavba proběhne na pozemcích č. 270, 269/1, 267/1 a 2484/1. Hlavní kanalizační řad v ulici je profilu DN 250 materiál neověřen. Vodovodní řad je litina DN 100 z roku V současné době je na pozemek jedné z nemovitostí č.p. 76 položen vodovodní řad, který bude zrušen. 3 Základní údaje stavby Vodovod Stávající stav Vodovodní řad v ul. V Chaloupkách Materiál litina Profil DN Vodovodní přípojky Profil 40/32 Materiál PE Krytí 1,20 m Délka vodovodní přípojky I cca 16,0 m Délka vodovodní přípojky II cca 44,50 m Délka vodovodní přípojky III cca 48,0 m Vodoměrná šachta - počet Velikost Hloubka Vodoměrné sestavy (ve vodoměrné šachtě) Rušené vodovodní potrubí Délka výkopu ( bude-li vykopáno) Výkop Šíře Hloubka Délka 1 ks 2,20 m x 1,50 m 2,55 m 3 ks dl - 48,0 m 50,0 m cca 1,0 m cca 1,50 m cca 63,0 m říjen 2010

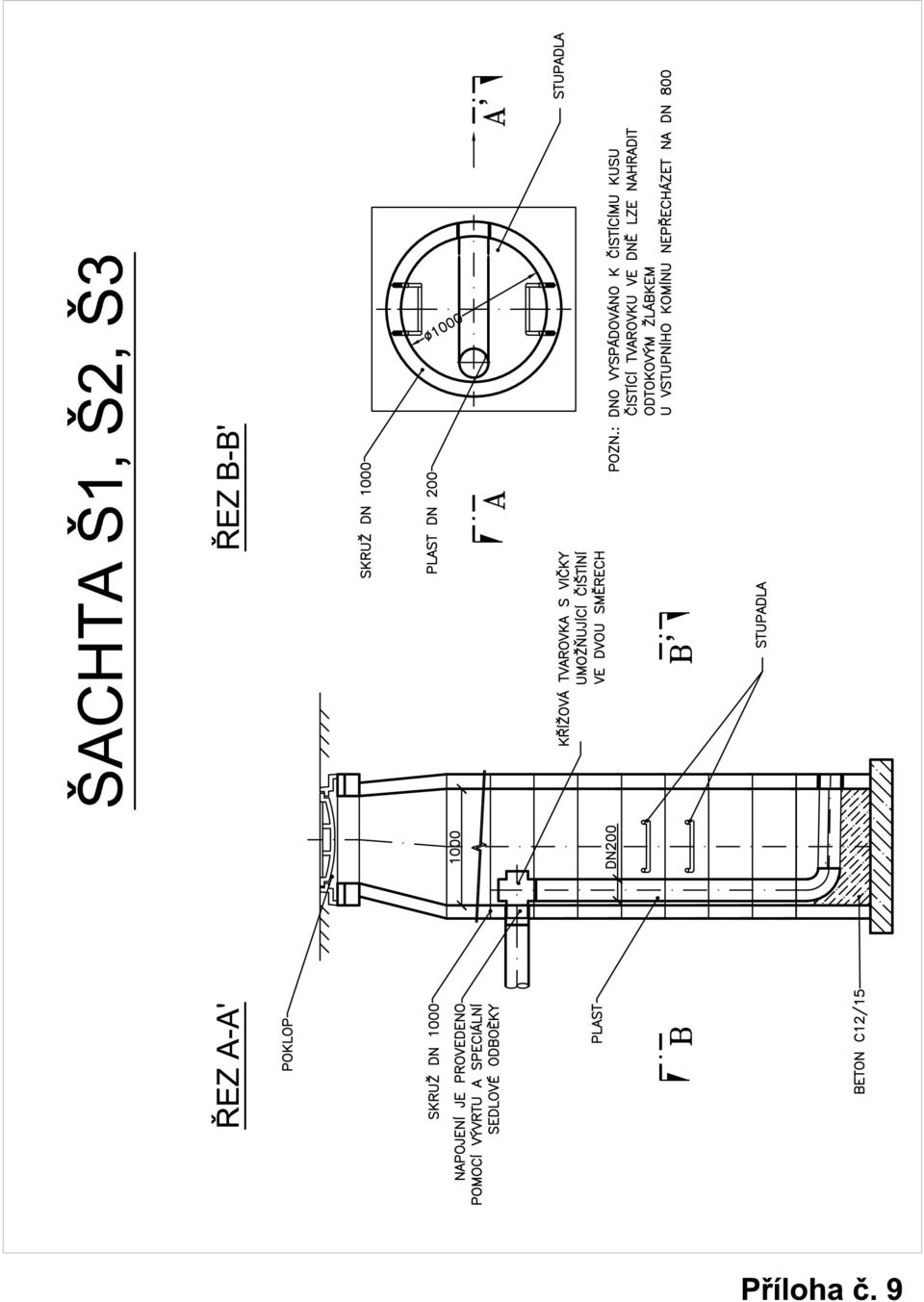

6 Vodovodní a kanalizační přípojka pro parcelu č.267/1, 269/1, 270, ul. V chaloupkách, Praha 9 - Hloubětín Kanalizace Stávající stav Kanalizační řad v ul. V Chaloupkách Materiál neznámý Profil DN 250 Kanalizační přípojky Profil DN 200 Materiál kamenina alt. PE Krytí 1,50 m Délka kanalizační přípojky I Délka kanalizační přípojky II Délka kanalizační přípojky III cca 8,60 m cca 44,0 m cca 45,0 m Šachty revizní, spadišťové Š1, Š2, Š3 materiál ŽB prefabrikované profil DN 1000 poklop materiál litina alt. plast Hloubka Š1 (odtok) cca 3,00 m Hloubka Š2 (odtok) cca 3,00 m Hloubka Š3 (odtok) cca 3,00 m revizní - Š4, Š5 Materiál plastová Profil DN 400 Hloubka Š4 (odtok) cca 1,75 m Hloubka Š5 (odtok) cca 1,75 m Výkop Šíře Hloubka Délka Šíře Hloubka Délka Výkop v místě šachet Š4, Š5 Šíře Délka cca 1,40 m cca 2,10 m cca 28,0 m cca 1,00 m cca 2,10 m cca 19,0 m cca 2,50 m cca 2,50 m říjen 2010

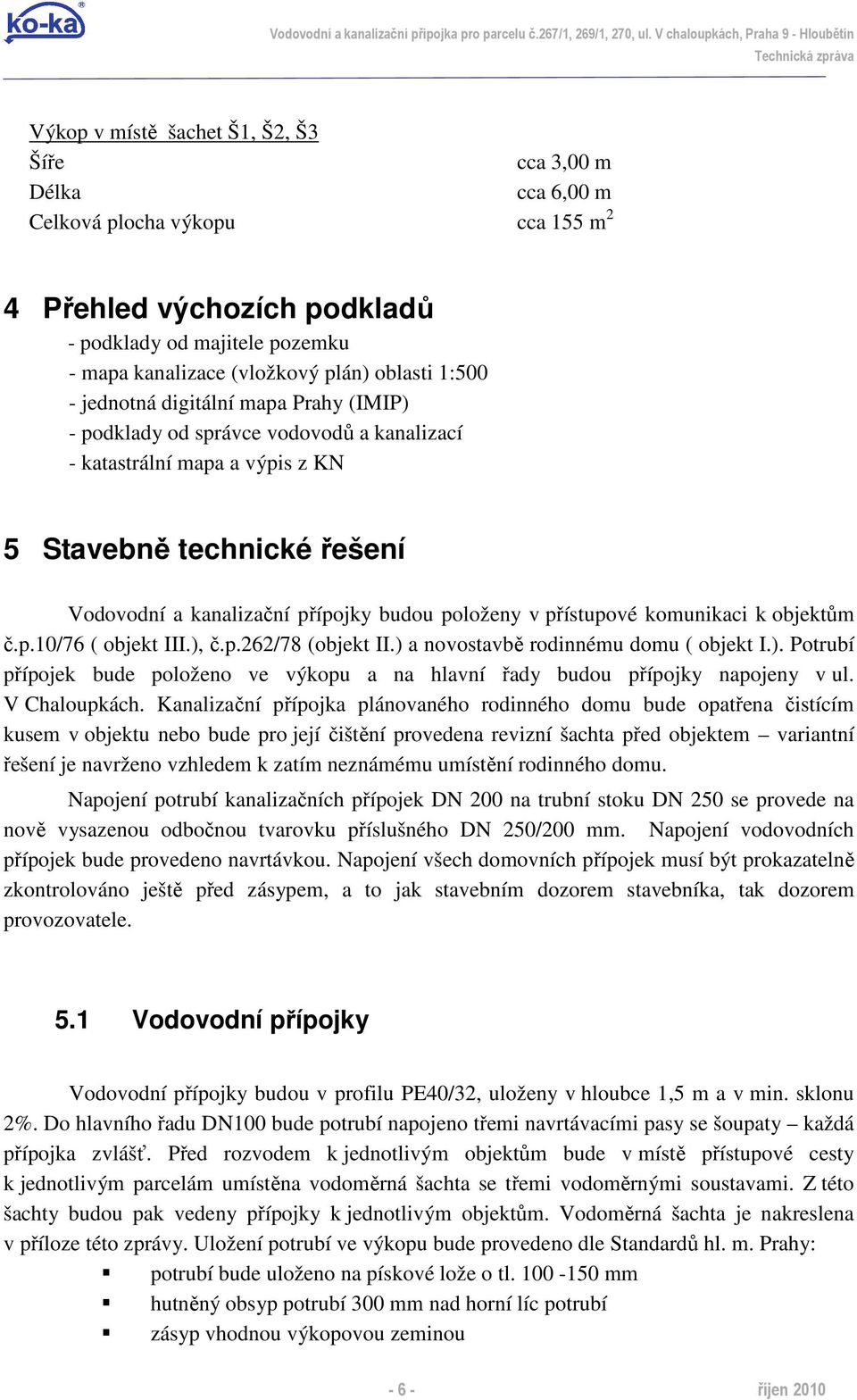

7 Vodovodní a kanalizační přípojka pro parcelu č.267/1, 269/1, 270, ul. V chaloupkách, Praha 9 - Hloubětín Výkop v místě šachet Š1, Š2, Š3 Šíře cca 3,00 m Délka cca 6,00 m Celková plocha výkopu cca 155 m 2 4 Přehled výchozích podkladů - podklady od majitele pozemku - mapa kanalizace (vložkový plán) oblasti 1:500 - jednotná digitální mapa Prahy (IMIP) - podklady od správce vodovodů a kanalizací - katastrální mapa a výpis z KN 5 Stavebně technické řešení Vodovodní a kanalizační přípojky budou položeny v přístupové komunikaci k objektům č.p.10/76 ( objekt III.), č.p.262/78 (objekt II.) a novostavbě rodinnému domu ( objekt I.). Potrubí přípojek bude položeno ve výkopu a na hlavní řady budou přípojky napojeny v ul. V Chaloupkách. Kanalizační přípojka plánovaného rodinného domu bude opatřena čistícím kusem v objektu nebo bude pro její čištění provedena revizní šachta před objektem variantní řešení je navrženo vzhledem k zatím neznámému umístění rodinného domu. Napojení potrubí kanalizačních přípojek DN 200 na trubní stoku DN 250 se provede na nově vysazenou odbočnou tvarovku příslušného DN 250/200 mm. Napojení vodovodních přípojek bude provedeno navrtávkou. Napojení všech domovních přípojek musí být prokazatelně zkontrolováno ještě před zásypem, a to jak stavebním dozorem stavebníka, tak dozorem provozovatele. 5.1 Vodovodní přípojky Vodovodní přípojky budou v profilu PE40/32, uloženy v hloubce 1,5 m a v min. sklonu 2%. Do hlavního řadu DN100 bude potrubí napojeno třemi navrtávacími pasy se šoupaty každá přípojka zvlášť. Před rozvodem k jednotlivým objektům bude v místě přístupové cesty k jednotlivým parcelám umístěna vodoměrná šachta se třemi vodoměrnými soustavami. Z této šachty budou pak vedeny přípojky k jednotlivým objektům. Vodoměrná šachta je nakreslena v příloze této zprávy. Uložení potrubí ve výkopu bude provedeno dle Standardů hl. m. Prahy: potrubí bude uloženo na pískové lože o tl mm hutněný obsyp potrubí 300 mm nad horní líc potrubí zásyp vhodnou výkopovou zeminou říjen 2010

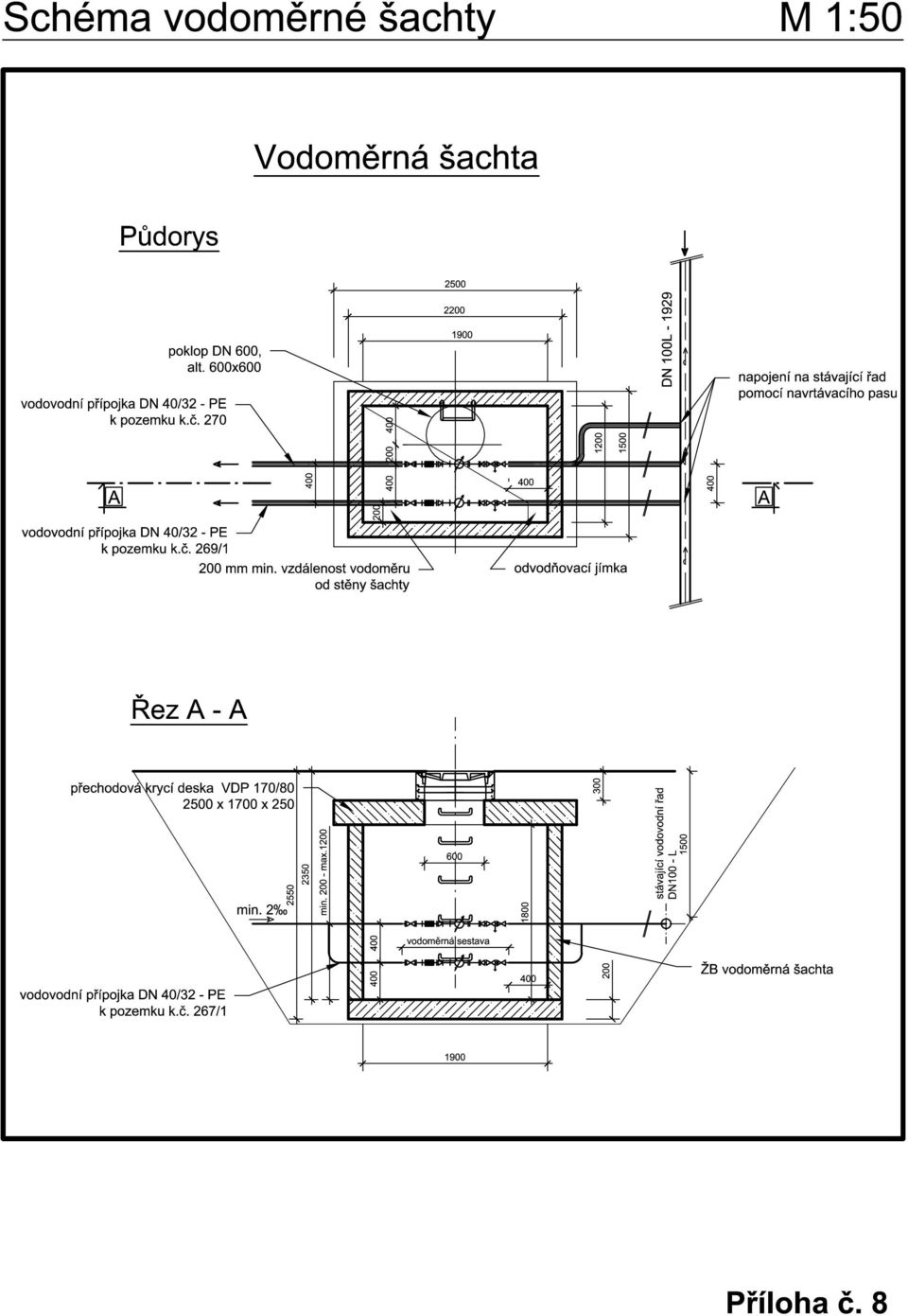

8 Vodovodní a kanalizační přípojka pro parcelu č.267/1, 269/1, 270, ul. V chaloupkách, Praha 9 - Hloubětín Vodoměrná sestava obsahuje (tvarovky ve směru toku): přechodka z PE potrubí (spojka) se závitem průchozí uzávěr (lze použít i kulový) filtr redukce převlečná matice 1 pro vodoměr Qn=2,5 m 3 /hod vodoměr Qn=2,5 m 3 /hod (DN 20, stav. délky 190 mm), pro montáž vynechaná délka 195 mm převlečná matice 1 pro vodoměr Qn=2,5 m 3 /hod redukce průchozí uzávěr s vypouštěním (lze použít i kulový) zpětný ventil nebo klapka přechodka (spojka) se závitem na materiál vnitřního vodovodu Světlost armatur a tvarovek před a za vodoměrem odpovídá světlosti přípojky. Rušení stávající vodovodní přípojky objektu k.č. 270 (č.p.76/č.o.10) Stávající vodovodní přípojka k domu č.p.10/76 bude zrušena. Rušení přípojky zajistí na své náklady vlastník přípojky. Zásahy na vodovodním uličním řadu odstranění uzávěrů a zaslepení provede výhradně provozovatel vodovodu a kanalizace, a to na náklady vlastníka přípojky. 5.2 Kanalizační přípojky Kanalizační přípojky budou 3 samostatné přípojky od každého připojovaného objektu. Jelikož z prostorových důvodů nelze umístit vstupní šachty na pozemku odvodňované nemovitosti, jsou šachty Š1, Š2, Š3 umístěny do chodníku, hned za hranici pozemku. Z důvodu výškového rozdílu zapojovacího místa a stoky budou šachty jako spadišťové prefabrikované DN 1000 se spádovým stupněm s vnitřním plastovým potrubím. Konstrukce šachty je v příloze č.9 TZ. Napojení přípojky do šachty bude pomocí sedlové odbočky, která bude mechanicky upevněna. Profil kanalizačních přípojek bude DN 200. Materiálem veřejné části bude trouba kameninová nebo PP (SN 10). Materiál bude upřesněn v průběhu realizace, dle materiálu stávajícího hlavního řadu, který není znám. Sklony jednotlivých větví jsou uvedeny v podélném profilu. Výškové vedení bude při realizaci upraveno dle skutečné výšky napojovacích míst ( hl. stoky a hl. uložení vnitřního ležatého svodu z objektu). Za podmínek dodržení min. krytí, min. a max. sklonů a splnění podmínky umístění kanalizace pod vedením vodovodu. Materiálem vnitřní části potrubí bude PP (SN 10). Profily a délky jednotlivých úseků přípojek jsou uvedeny v situaci stavby viz příloha. Na pozemku vlastníka nemovitosti budou 2 lomové revizní šachty Š4, Š5. Šachty Š3 a Š4 budou plastové. Potrubí kanalizačních přípojek bude uloženo v paženém výkopu. Při uložení do pískového lože se ukládá do žlábku o středovém úhlu min Nejmenší tloušťka pískového říjen 2010

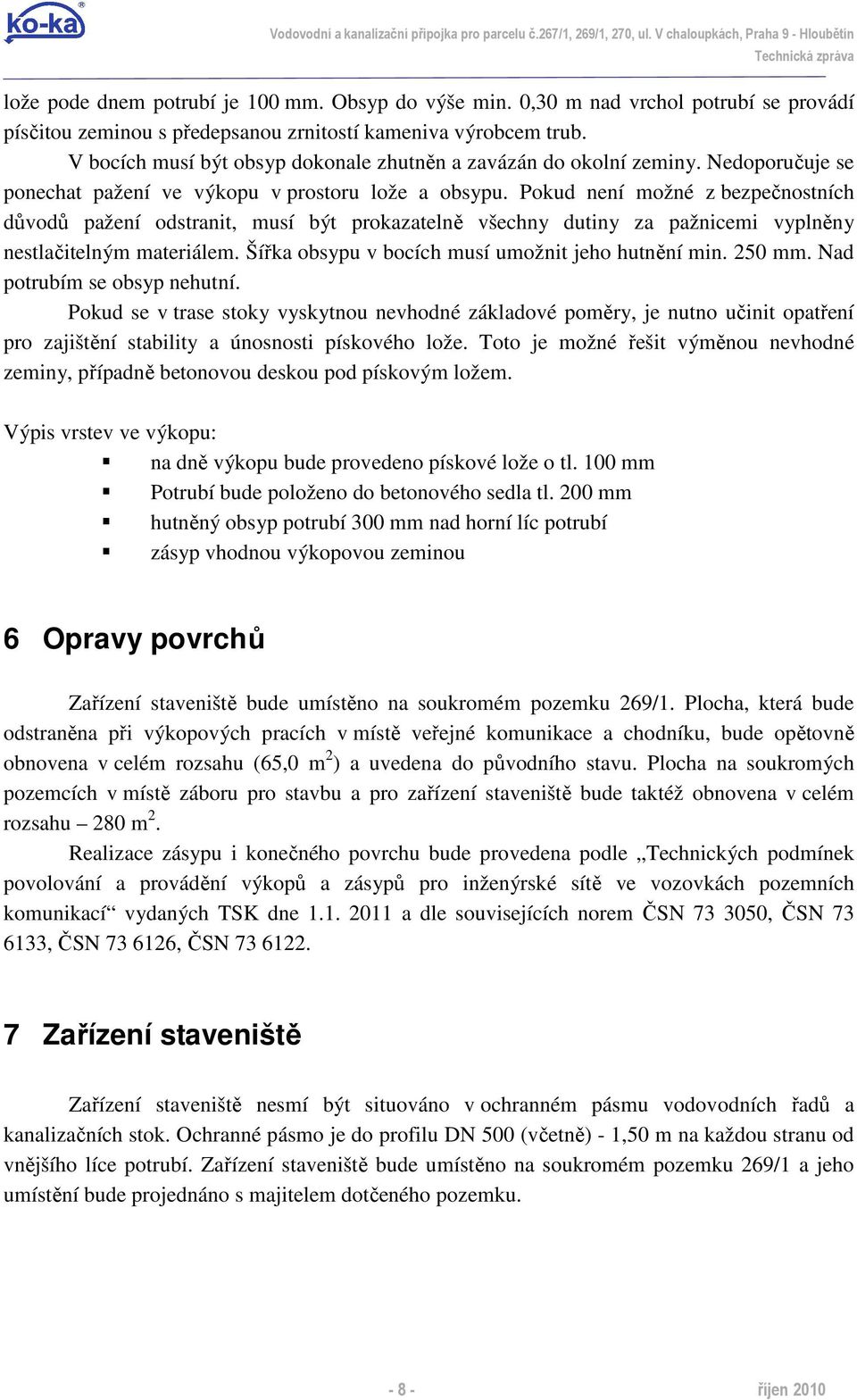

9 Vodovodní a kanalizační přípojka pro parcelu č.267/1, 269/1, 270, ul. V chaloupkách, Praha 9 - Hloubětín lože pode dnem potrubí je 100 mm. Obsyp do výše min. 0,30 m nad vrchol potrubí se provádí písčitou zeminou s předepsanou zrnitostí kameniva výrobcem trub. V bocích musí být obsyp dokonale zhutněn a zavázán do okolní zeminy. Nedoporučuje se ponechat pažení ve výkopu v prostoru lože a obsypu. Pokud není možné z bezpečnostních důvodů pažení odstranit, musí být prokazatelně všechny dutiny za pažnicemi vyplněny nestlačitelným materiálem. Šířka obsypu v bocích musí umožnit jeho hutnění min. 250 mm. Nad potrubím se obsyp nehutní. Pokud se v trase stoky vyskytnou nevhodné základové poměry, je nutno učinit opatření pro zajištění stability a únosnosti pískového lože. Toto je možné řešit výměnou nevhodné zeminy, případně betonovou deskou pod pískovým ložem. Výpis vrstev ve výkopu: na dně výkopu bude provedeno pískové lože o tl. 100 mm Potrubí bude položeno do betonového sedla tl. 200 mm hutněný obsyp potrubí 300 mm nad horní líc potrubí zásyp vhodnou výkopovou zeminou 6 Opravy povrchů Zařízení staveniště bude umístěno na soukromém pozemku 269/1. Plocha, která bude odstraněna při výkopových pracích v místě veřejné komunikace a chodníku, bude opětovně obnovena v celém rozsahu (65,0 m 2 ) a uvedena do původního stavu. Plocha na soukromých pozemcích v místě záboru pro stavbu a pro zařízení staveniště bude taktéž obnovena v celém rozsahu 280 m 2. Realizace zásypu i konečného povrchu bude provedena podle Technických podmínek povolování a provádění výkopů a zásypů pro inženýrské sítě ve vozovkách pozemních komunikací vydaných TSK dne a dle souvisejících norem ČSN , ČSN , ČSN , ČSN Zařízení staveniště Zařízení staveniště nesmí být situováno v ochranném pásmu vodovodních řadů a kanalizačních stok. Ochranné pásmo je do profilu DN 500 (včetně) - 1,50 m na každou stranu od vnějšího líce potrubí. Zařízení staveniště bude umístěno na soukromém pozemku 269/1 a jeho umístění bude projednáno s majitelem dotčeného pozemku říjen 2010

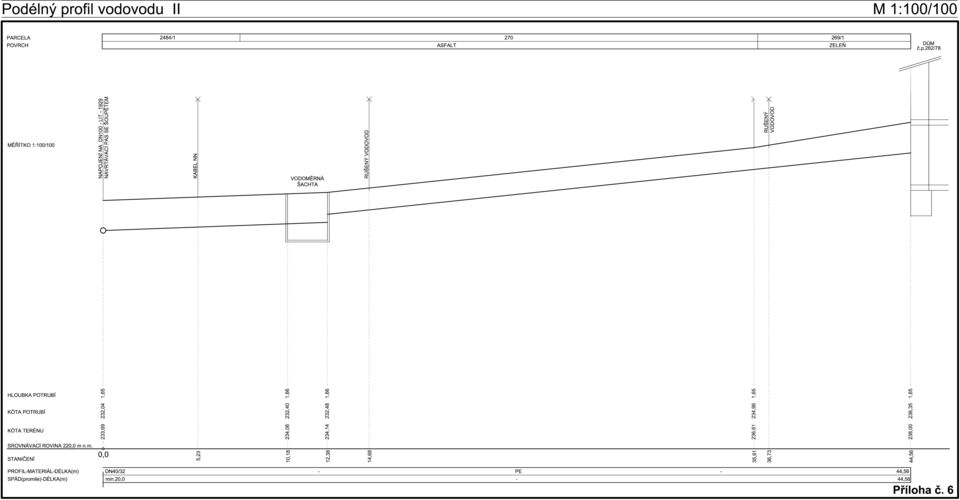

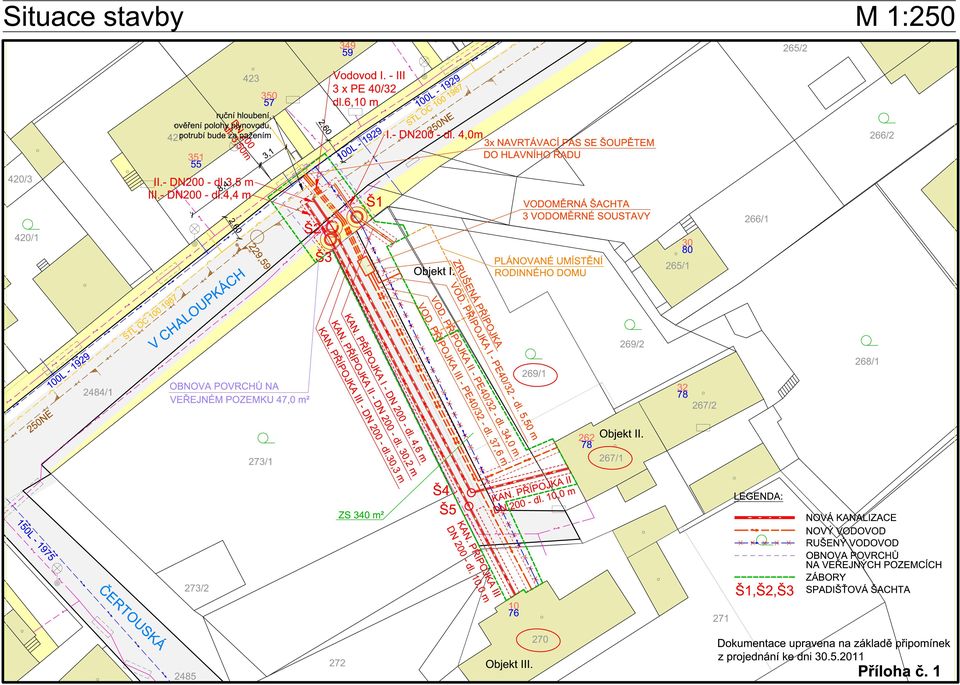

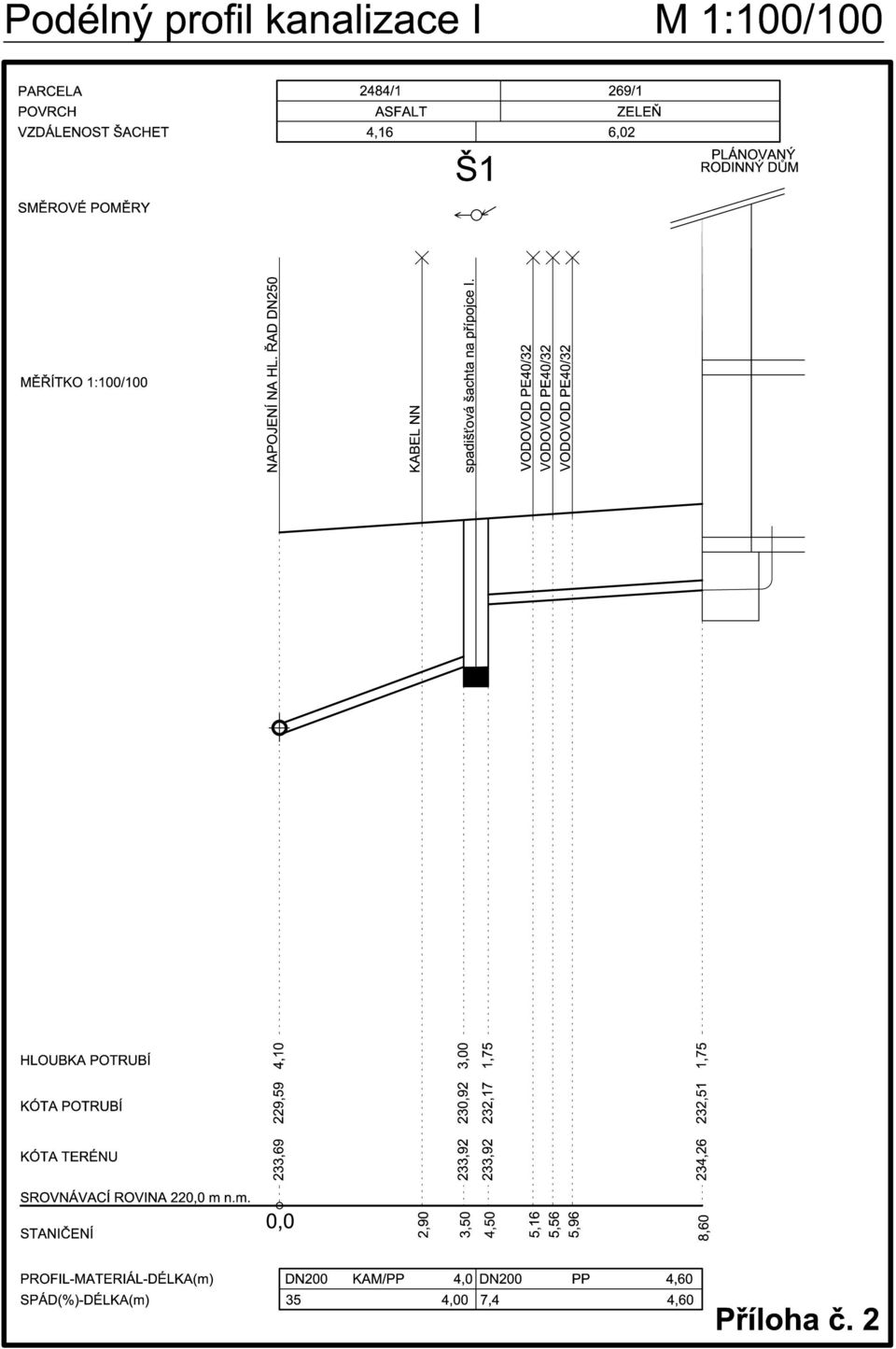

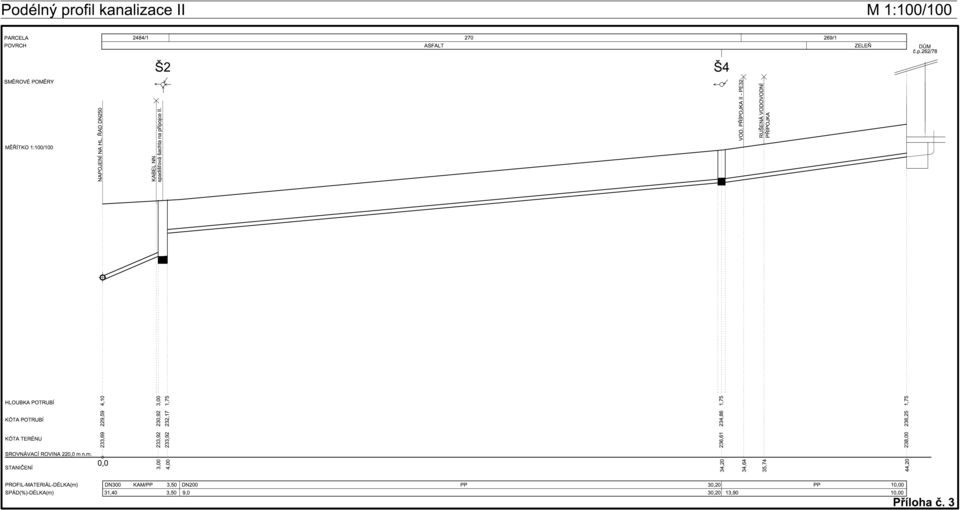

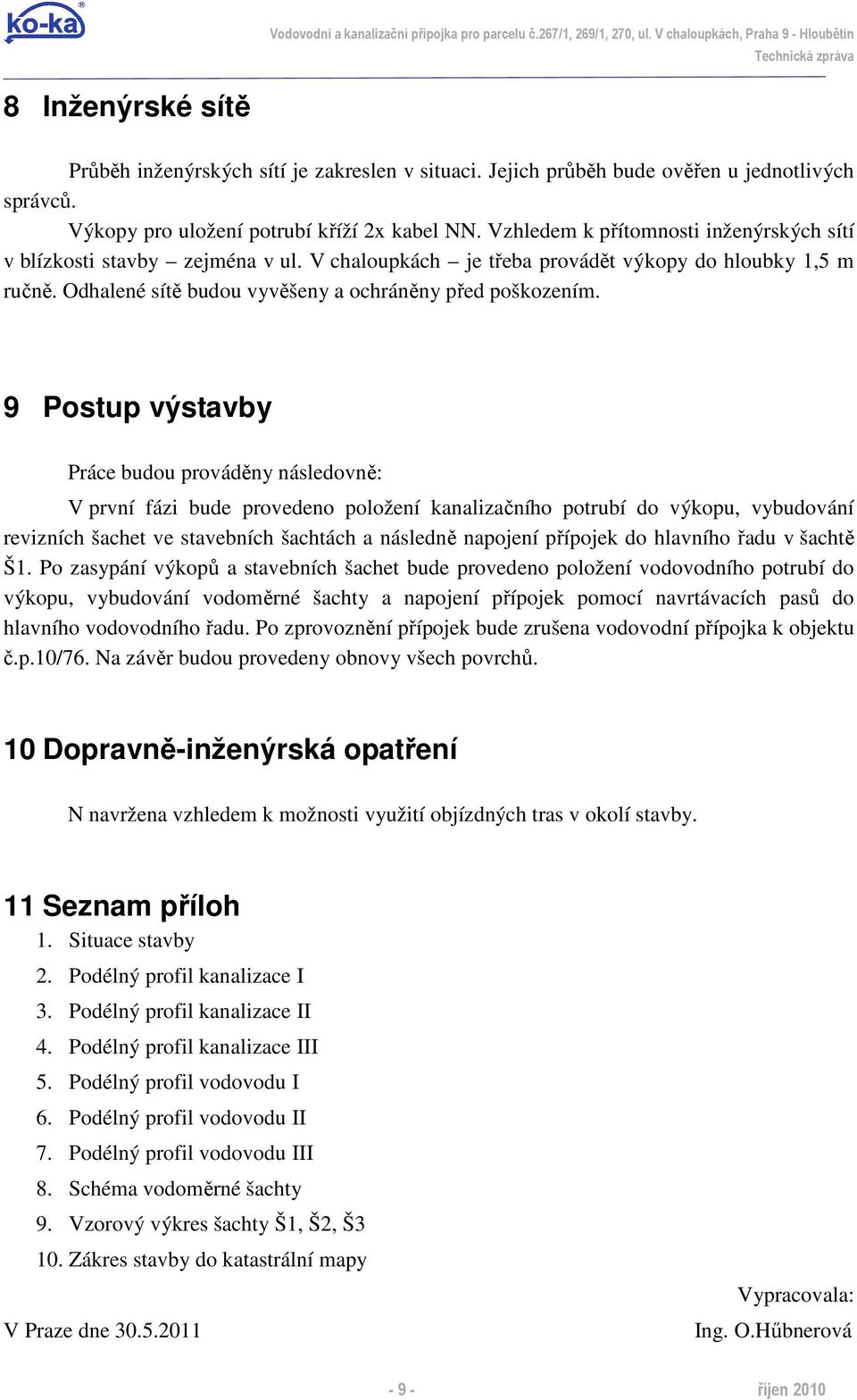

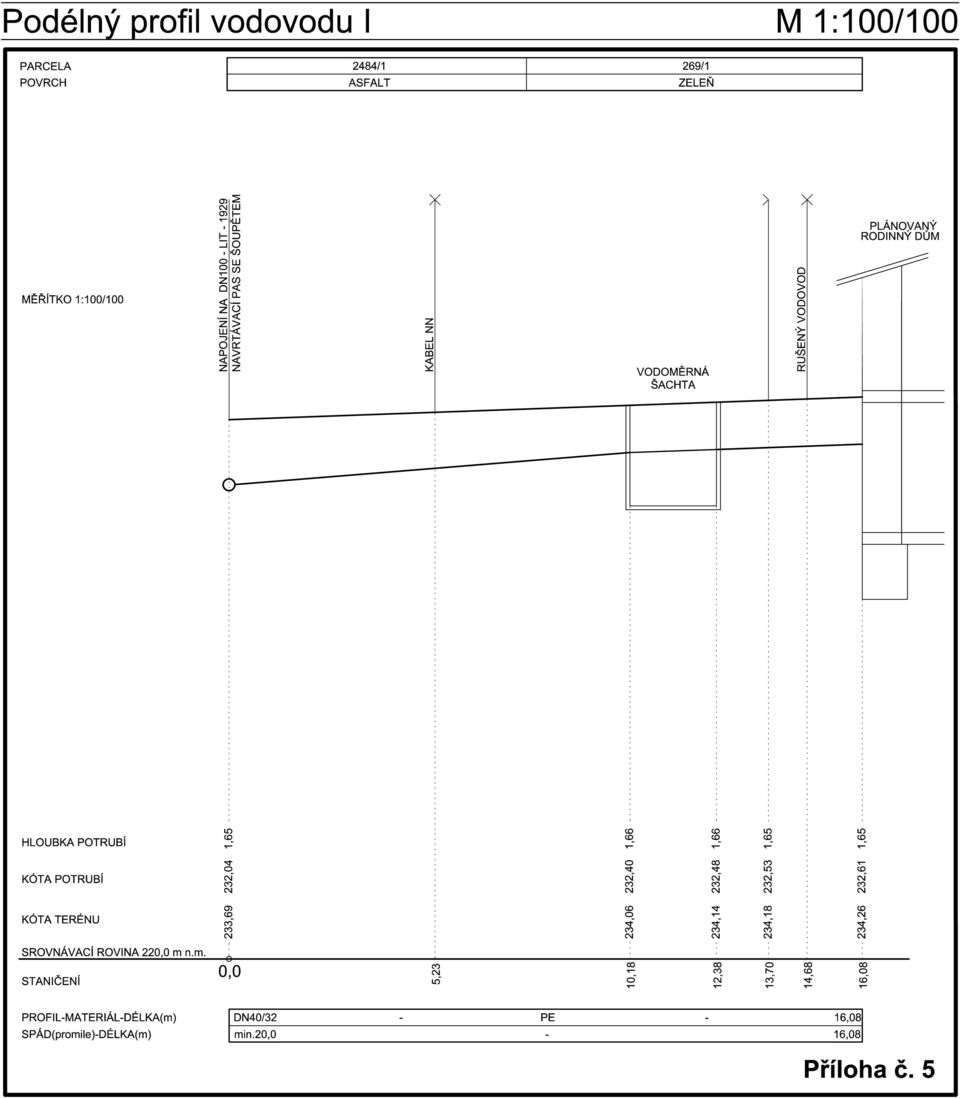

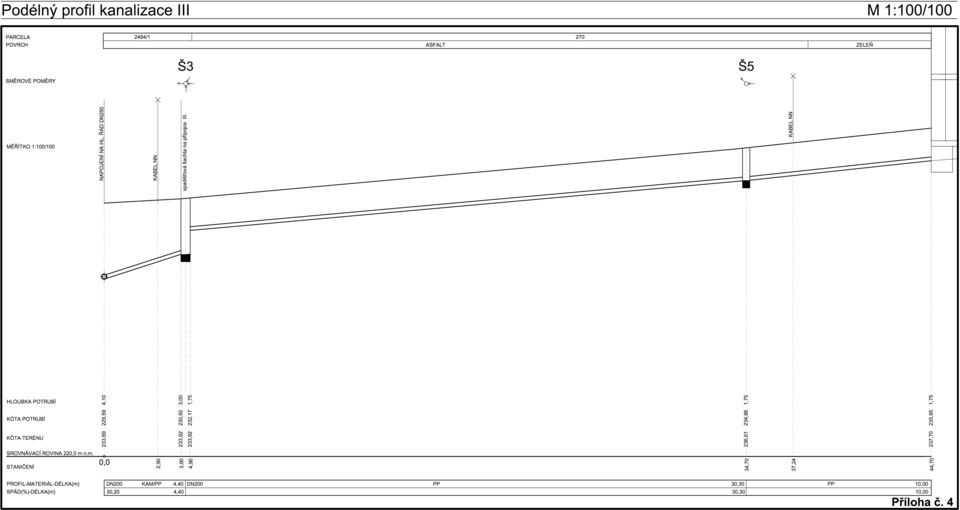

10 Vodovodní a kanalizační přípojka pro parcelu č.267/1, 269/1, 270, ul. V chaloupkách, Praha 9 - Hloubětín 8 Inženýrské sítě Průběh inženýrských sítí je zakreslen v situaci. Jejich průběh bude ověřen u jednotlivých správců. Výkopy pro uložení potrubí kříží 2x kabel NN. Vzhledem k přítomnosti inženýrských sítí v blízkosti stavby zejména v ul. V chaloupkách je třeba provádět výkopy do hloubky 1,5 m ručně. Odhalené sítě budou vyvěšeny a ochráněny před poškozením. 9 Postup výstavby Práce budou prováděny následovně: V první fázi bude provedeno položení kanalizačního potrubí do výkopu, vybudování revizních šachet ve stavebních šachtách a následně napojení přípojek do hlavního řadu v šachtě Š1. Po zasypání výkopů a stavebních šachet bude provedeno položení vodovodního potrubí do výkopu, vybudování vodoměrné šachty a napojení přípojek pomocí navrtávacích pasů do hlavního vodovodního řadu. Po zprovoznění přípojek bude zrušena vodovodní přípojka k objektu č.p.10/76. Na závěr budou provedeny obnovy všech povrchů. 10 Dopravně-inženýrská opatření N navržena vzhledem k možnosti využití objízdných tras v okolí stavby. 11 Seznam příloh 1. Situace stavby 2. Podélný profil kanalizace I 3. Podélný profil kanalizace II 4. Podélný profil kanalizace III 5. Podélný profil vodovodu I 6. Podélný profil vodovodu II 7. Podélný profil vodovodu III 8. Schéma vodoměrné šachty 9. Vzorový výkres šachty Š1, Š2, Š3 10. Zákres stavby do katastrální mapy V Praze dne Vypracovala: Ing. O.Hőbnerová říjen 2010

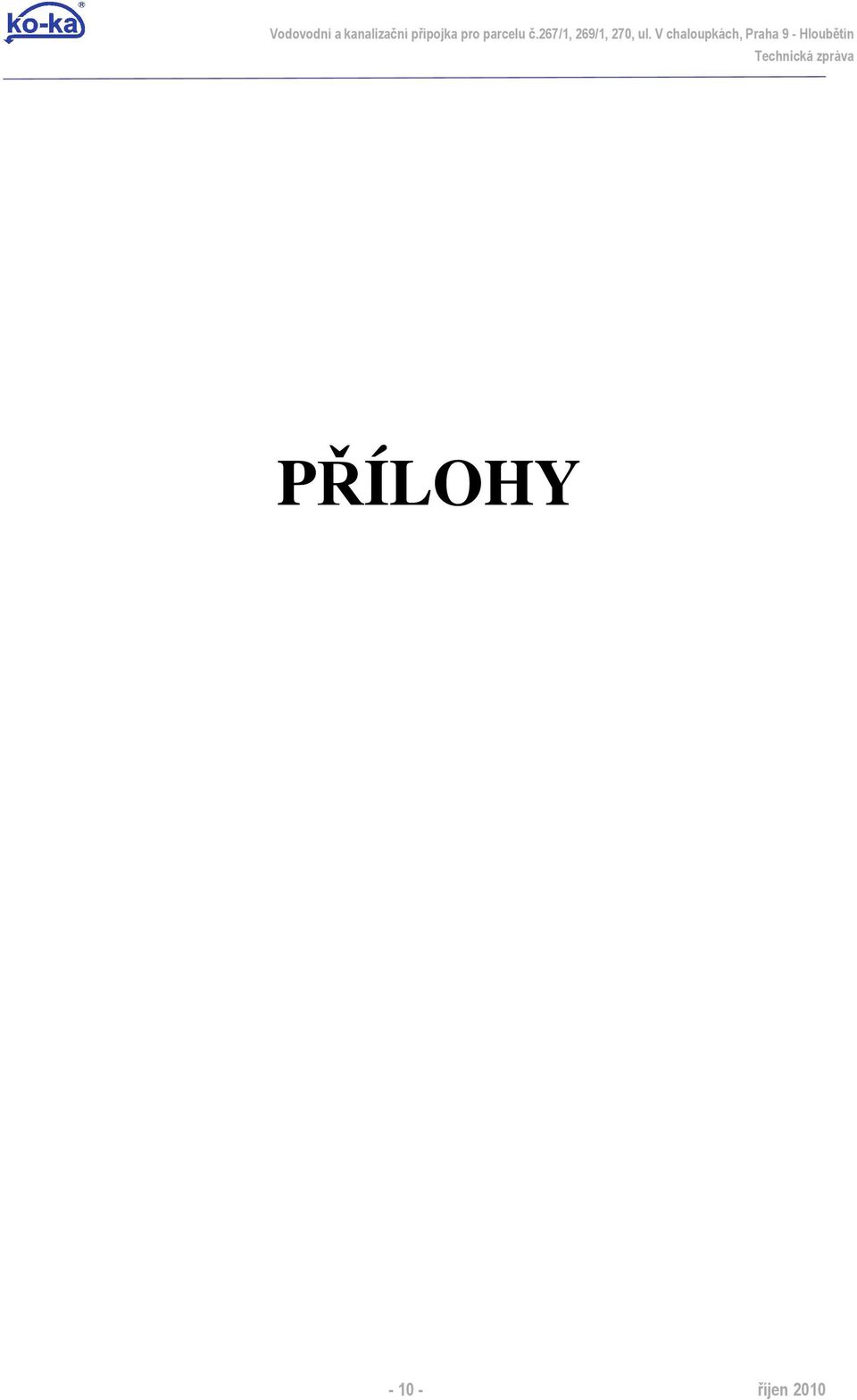

11 Vodovodní a kanalizační přípojka pro parcelu č.267/1, 269/1, 270, ul. V chaloupkách, Praha 9 - Hloubětín PŘÍLOHY říjen 2010
