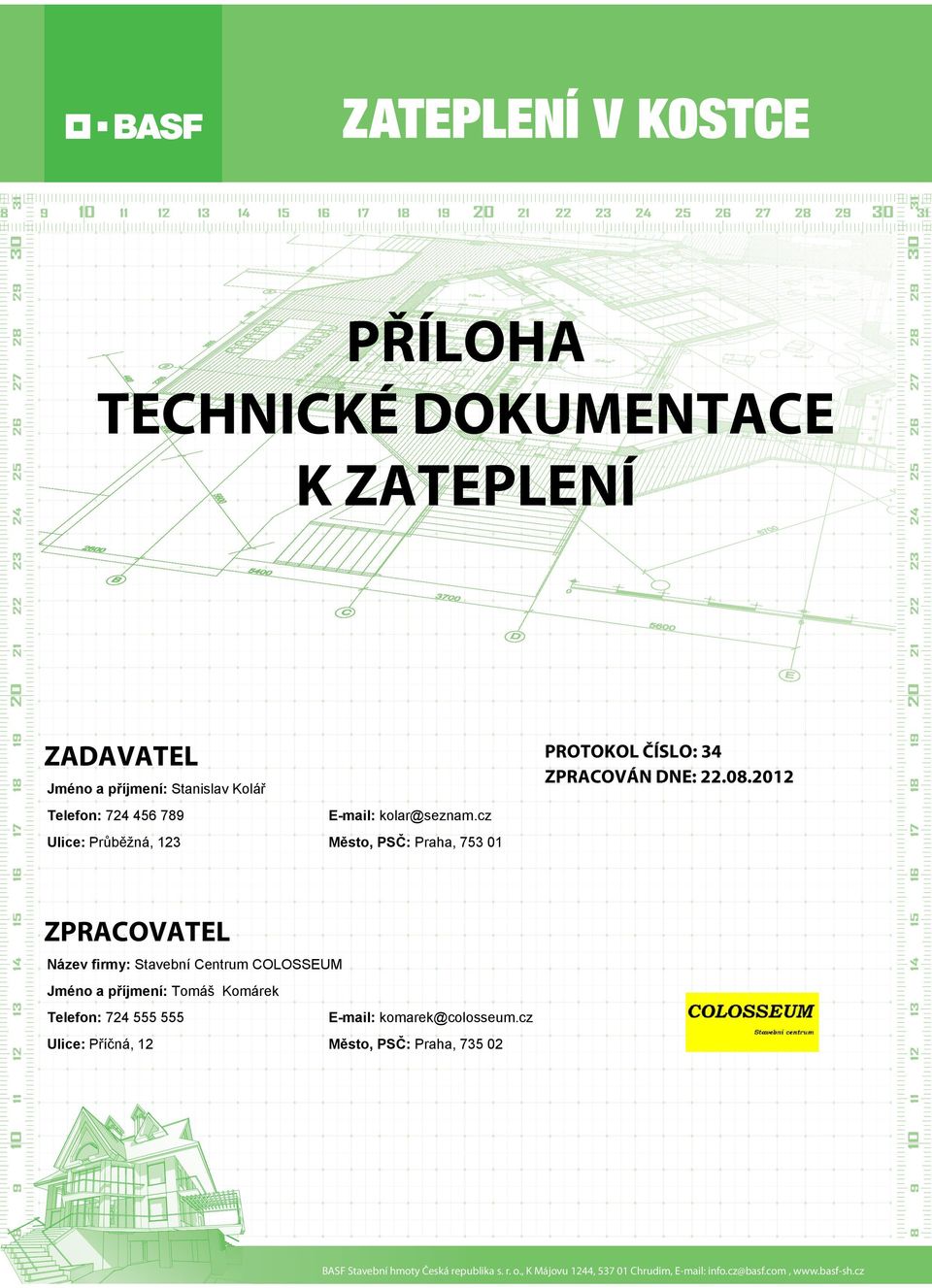

1 PŘÍLOHA TECHNICKÉ DOKUMENTACE K ZATEPLENÍ PROTOKOL ČÍSLO: 34 ZPRACOVÁN DNE: ZADAVATEL Jméno a příjmení: Stanislav Kolář Telefon: kolar@seznam.cz Ulice: Průběžná, 123 Město, PSČ: Praha, ZPRACOVATEL Název firmy: Stavební Centrum COLOSSEUM Jméno a příjmení: Tomáš Komárek Telefon: komarek@colosseum.cz Ulice: Příčná, 12 Město, PSČ: Praha,

2 STAVBA Název stavby: RD Průběžná Typ stavby: Rodinný dům Ulice: Průběžná, 123 Město: Praha PSČ: Poznámka: Nepodsklepený RD v nízké zástavbě PŘIBLIŽNÁ NÁVRATNOST INVESTICE Plocha fasády: 210 m 2 Cena za teplo: 350 Kč/GJ Cena za zateplení: 1000 Kč/m 2 Původní stav Stav po zateplení A B C Snížení tepelného prostupu 79% Přibližná návratnost (roky) 9 D Předpokládaná výše investice (Kč) U = 0,28 D E U = 1,31 E A B C Legenda A U 0,15 pasivní standard B U 0,19 nízkoenergetický standard C U 0,25 normou doporučený standard D U 0,3 normou požadovaný standard E U > 0,3 nevyhovuje normě 2

3 SKLADBA STÁVAJÍCÍ KONSTRUKCE Skupina Materiál Tloušťka (mm) Faktor difuzního odporu Součinitel tepelné vodivosti Omítky Omítka štuková vápenná Omítky Omítka vápennocementová Cihelné zdivo plné Pálená plná cihla Omítky Břízolit SKLADBA ZATEPLOVACÍHO SYSTÉMU SYSTÉM 1 Multitherm DM Zateplovací systém s národním schválením STO, s povrchovou úpravou tvořenou silikonovými, akrylátovými a minerálními omítkami. Vrstva Název Tloušťka (mm) Faktor difuzního odporu Součinitel tepelné vodivosti Lepidlo Prince Color Z 301 DUO Tepelný izolant Minerální vata - desky TR Armovací stěrka Prince Color Z 301 DUO Armovací tkanina Valmiera 150 JSC SSA-1363SM Penetrace Prince Color Multigrund PGU Povrchová úprava Prince Color Multiputz ZS Talířové hmoždinky Ejotherm STR U Fasádní nátěr Poznámka: Pro kvalitní zhotovení zateplení budete dále potřebovat zakládací soklové profily, spojky zakládacích profilů, rohové profily, nadokenní profily s okapnicí, okenní připojovací profily, parapetní připojovací profily. 3

4 PODMÍNKY VÝPOČTU Nadmořská výška: 285 m.n.m Rozměry stavby (šxdxv): 12x16x10 m Větrová oblast: II Kolaudace stavby před : ano Vnější návrhová teplota: -14 C Vnitřní návrhová teplota: 21 C Vnější návrhová vlhkost: 84 % Vnitřní návrhová vlhkost: 55 % Tepelný odpor při přestupu tepla v exteriéru Rse: 0,04 Tepelný odpor při přestupu tepla v interiéru Rse: 0,13 Kategorie terénu: Oblast pokrytá vegetací nebo stavbami (vesnice, les) VYHODNOCENÍ ZATEPLENÉ KONSTRUKCE Prostup tepla před zateplením: U = 1,31 Prostup tepla po zateplení: U = 0,28 Vyhodnocení šíření vodní páry konstrukcí v návrhových podmínkách a vyhodnocení celoroční bilance vlhkosti dle ČSN (bez vlivu zabudované vlhkosti a sluneční radiace). Průběh teplot v konstrukci Průběh tlaků vodních par v konstrukci Vnitřní povrchová teplota: 19,73 C Tepelný prostup konstrukce: U = 0,28 Vznik kondenzátu: ne Množství kondenzátu: žádné Poznámka: Výpočet byl proveden pro jednosměrné šíření vodní páry převažující skladbou konstrukce. Pro konstrukce s výraznými tepelnými mosty je výsledek výpočtu pouze orientační. 4

5 KOTVENÍ ZATEPLOVACÍHO SYSTÉMU SYSTÉM 1 Název systému: Multitherm DM Rozměry stavby (šxdxv): 12x16x10 m Rozměr izolantu: 500x1000 Kategorie podkladu: B Typ hmoždinek: Ejotherm STR U Navržené počty hmoždinek Schéma kotvení pro 6 hmoždinek na m 2 Schéma kotvení pro 8 hmoždinek na m 2 Poznámka: Počet kotev a jejich rozmístění je navrženo dle zjednodušeného návrhu dle ČSN V závislosti na podkladu doporučujeme provedení výtažných zkoušek na posuzovaném objektu. 5

6 DETAIL HMOŽDINKY SYSTÉM 1 Název systému: Multitherm DM Typ hmoždinky: Ejotherm STR U 6

7 TECHNICKÉ DETAILY 7

8 TECHNICKÉ DETAILY 8

9 TECHNICKÉ DETAILY 9

10 TECHNICKÉ DETAILY 10

11 TECHNICKÉ DETAILY 11

12 CENOVÁ KALKULACE MATERIÁLŮ Název materiálu Počet balení Cena za balení (včetně DPH) Cena celkem (včetně DPH) Prince Color Z 301 DUO 25 kg , ,- Minerální vlna FKD - S m , ,- Valmiera m , ,- Prince Color Multigrund PGU 20 kg , ,- Prince Color Multigrund PGU 5 kg , ,- Prince Color Multiputz ZS 2 mm 25 kg , ,- Ejotherm STR U ks , ,- Celková cena (včetně DPH) : ,- Kč Poznámka: Rozpočet je platný v den vyhotovení, pro aktuální kalkulaci kontaktujte zhotovitele. 12
