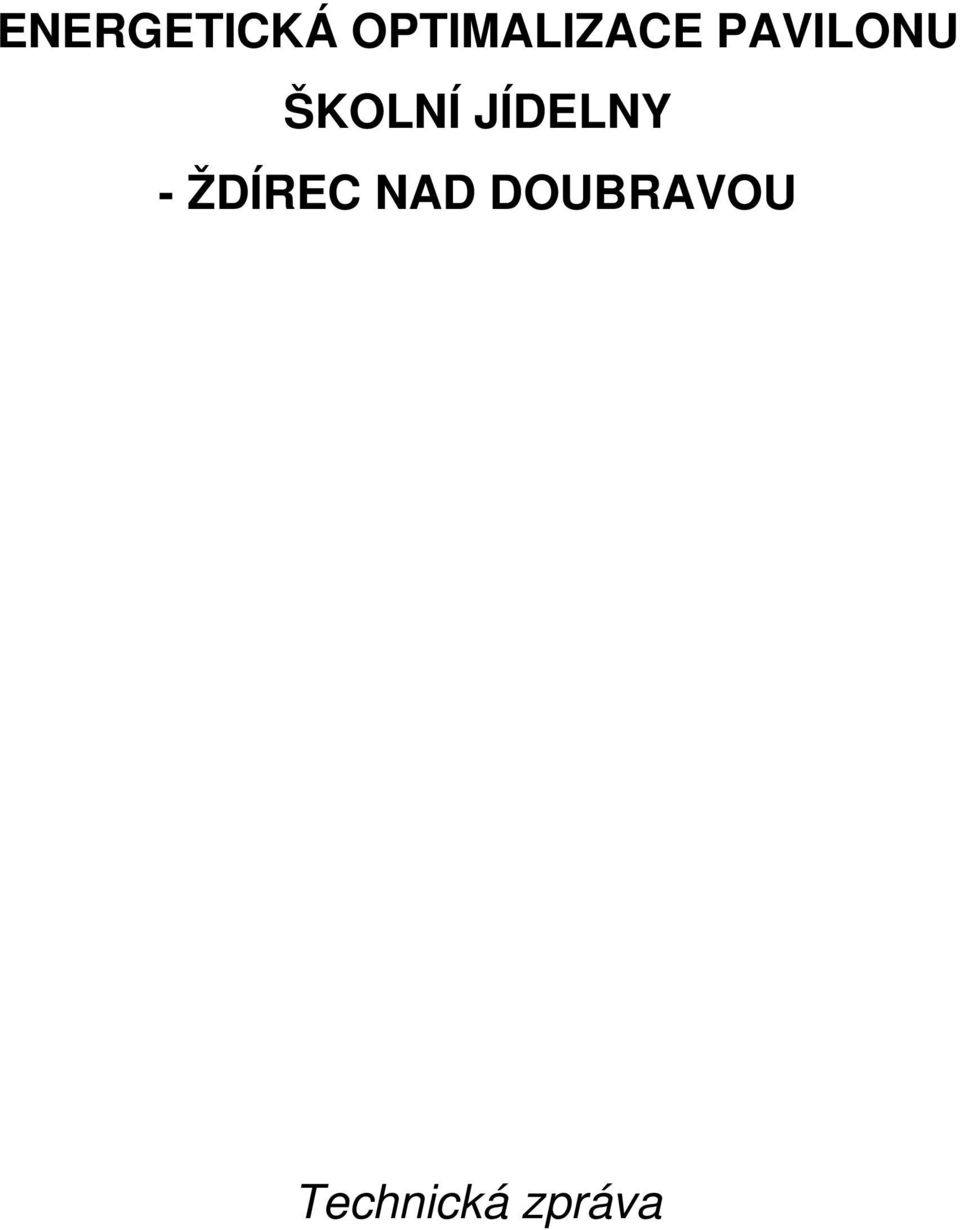

1 ENERGETICKÁ OPTIMALIZACE PAVILONU ŠKOLNÍ JÍDELNY - ŽDÍREC NAD DOUBRAVOU Technická zpráva

2 1.Identifikační údaje Název stavby: Energetická optimalizace školní jídelny Ždírec nad Doubravou Místo stavby: Kraj: Obec: Chrudimská 77, Ždírec nad Doubravou Vysočina Ždírec nad Doubravou Katastrální území: Ždírec nad Doubravou Stát: Druh stavby: Investor: Projektant: Česká republika Stavební úpravy školní jídelny Město Ždírec nad Doubravou Školní Ždírec nad Doubravou STAVOUNIE spol. s r.o. F.X.Svobody Chotěboř IČO: DIČ: CZ Stupeň dokumentace: Projekt pro získání dotace - 2 -

Investor: Projektant: Česká republika Stavební úpravy školní jídelny Město Ždírec nad Doubravou Školní 500 582 63 Ždírec nad

3 2. STAVEBNĚ-TECHNICKÁ ZPRÁVA Stavebně technické řešení stavby popisuje jednotlivé konstrukční části stavby a doplňuje výkresovou dokumentaci. Architektonické řešení je podřízeno funkčnímu využití navrhovaného objektu. Objekt školní jídelny se nachází ve Ždírci nad Doubravou, na stavební parcele st. 597/1. Energetická optimalizace školní jídelny spočívá v provedení kontaktního zateplovacího systému, výměně vnějších výplní otvorů a zateplení hlavní střechy a střechy nad přístavkem sociálního zařízení a spojovací chodby. A. Bourací práce Budou omezeny pouze na vybourání starých výplní otvorů a odstranění oplechování střech, včetně svodů, rýn a lemování. Omítky budou pouze vyspraveny. B. Nové stavební práce 1. Kontaktní zateplovací systém Dle energetického auditu č. EA byla stanovena tloušťka tepelné izolace kontaktního zateplovacího systému na hlavních plochách, 160 mm. Součinitel tepelné vodivosti λ 0,04 W/m.K. Tomuto vyhovuje navržená tepelná izolace z polystyrenu EPS 70 F tl. 160 mm. Kontaktní zateplovací systém bude natažený jádrovou vrstvou s výztužnou tkaninou a pohledovou silikátovou omítkou v barvách dle výkresu ozn. F1.06 Pohledy. Finální povrchové úpravy budou shodné s již použitými odstíny na nedávno rekonstruovaných ostatních pavilonech základní a mateřské školy. Skladba kontaktního zateplovacího systému je na výkresech označena SO1. Tepelná izolace soklové partie byla dle energetického auditu č. EA stanovena v tloušťce 120 mm, součinitel tepelné vodivosti λ 0,04 W/m.K. Tomuto odpovídá navržená tepelná izolace Styrodur 2800 C. Tepelná izolace bude zatažena - 3 -

Energetická optimalizace školní jídelny spočívá v provedení kontaktního zateplovacího systému, výměně vnějších výplní otvorů a zateplení hlavní střechy a střechy nad přístavkem sociálního zařízení a

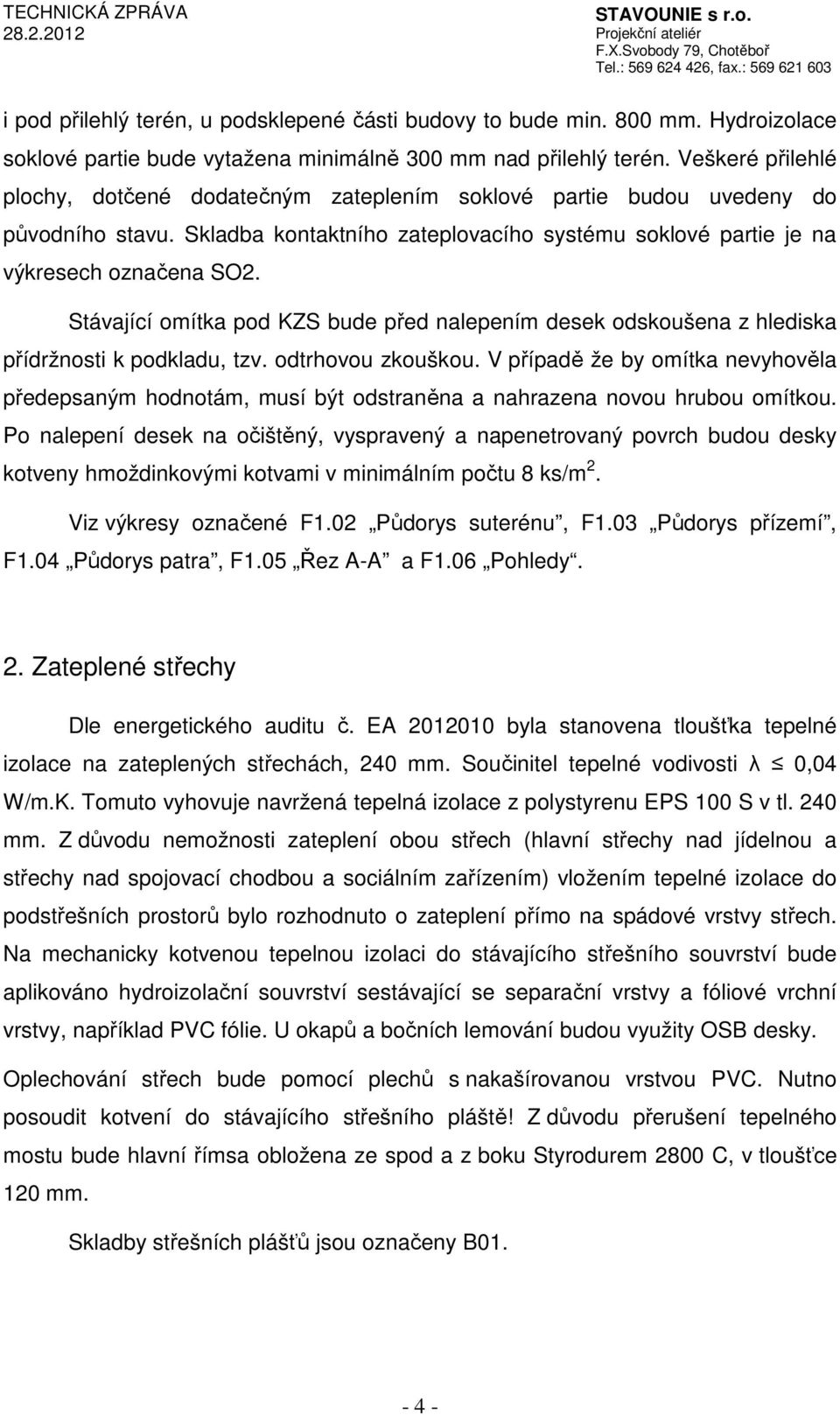

4 i pod přilehlý terén, u podsklepené části budovy to bude min. 800 mm. Hydroizolace soklové partie bude vytažena minimálně 300 mm nad přilehlý terén. Veškeré přilehlé plochy, dotčené dodatečným zateplením soklové partie budou uvedeny do původního stavu. Skladba kontaktního zateplovacího systému soklové partie je na výkresech označena SO2. Stávající omítka pod KZS bude před nalepením desek odskoušena z hlediska přídržnosti k podkladu, tzv. odtrhovou zkouškou. V případě že by omítka nevyhověla předepsaným hodnotám, musí být odstraněna a nahrazena novou hrubou omítkou. Po nalepení desek na očištěný, vyspravený a napenetrovaný povrch budou desky kotveny hmoždinkovými kotvami v minimálním počtu 8 ks/m 2. Viz výkresy označené F1.02 Půdorys suterénu, F1.03 Půdorys přízemí, F1.04 Půdorys patra, F1.05 Řez A-A a F1.06 Pohledy. 2. Zateplené střechy Dle energetického auditu č. EA byla stanovena tloušťka tepelné izolace na zateplených střechách, 240 mm. Součinitel tepelné vodivosti λ 0,04 W/m.K. Tomuto vyhovuje navržená tepelná izolace z polystyrenu EPS 100 S v tl. 240 mm. Z důvodu nemožnosti zateplení obou střech (hlavní střechy nad jídelnou a střechy nad spojovací chodbou a sociálním zařízením) vložením tepelné izolace do podstřešních prostorů bylo rozhodnuto o zateplení přímo na spádové vrstvy střech. Na mechanicky kotvenou tepelnou izolaci do stávajícího střešního souvrství bude aplikováno hydroizolační souvrství sestávající se separační vrstvy a fóliové vrchní vrstvy, například PVC fólie. U okapů a bočních lemování budou využity OSB desky. Oplechování střech bude pomocí plechů s nakašírovanou vrstvou PVC. Nutno posoudit kotvení do stávajícího střešního pláště! Z důvodu přerušení tepelného mostu bude hlavní římsa obložena ze spod a z boku Styrodurem 2800 C, v tloušťce 120 mm. Skladby střešních plášťů jsou označeny B

Stávající omítka pod KZS bude před nalepením desek odskoušena z hlediska přídržnosti k podkladu, tzv. odtrhovou zkouškou.

5 3. Výplně otvorů Do energetické optimalizace pavilonu školní jídelny náleží též výměna vybraných okenní a dveřních výplní otvorů a k nim přidružených stavebních prací, ke kterým patří úpravy ostění oken, osazení parapetních pozinkovaných plechů s polyesterovou úpravou a osazení interiérových parapetních plastových desek. Současná okna jsou dřevěná zdvojená. Jednak již nevyhovují současné platné ČSN a zároveň jsou již mechanicky a esteticky nevyhovující. V důsledku toho dochází k zatékání do objektu a velkým tepelným ztrátám, které způsobují netěsná a porušená okna. Současná platná ČSN stanovuje součinitel prostupu tepla U N,20 =1,5 W/(m 2.K) [požadovaná hodnota], U N,20 =1,2 W/(m 2.K) [doporučená hodnota]. Okna ocelová s izolačním dvojsklem a nepřerušeným tepelným mostem mají dle platné ČSN stanoven součinitel prostupu tepla na hodnotu 2,40 W/(m 2.K). Nová okna budou v provedení plastový šestikomorový rám osazený izolačním dvojsklem. Rám bude mít stavební hloubku 76 mm a bude obsahovat tři těsnění. Součinitel prostupu tepla nových výplní otvorů bude 1,2 W/(m 2.K). Okna budou rozčleněna shodně se stávajícími, budou vyklápěcí či otvíravá. Připojovací spára musí být provedena tak, aby do ní nemohly vnikat difundující vodní páry z interiéru a zároveň byla těsná pro srážkové vody z vnějšího prostředí. Dále musí zabraňovat průvzdušnosti a musí být zároveň zvukově izolační. Vnější uzávěr připojovací spáry musí umožnit volnou dilataci spáry. Zároveň musí být uzávěr proveden mrazuvzdornými a chemicky neutrálními materiály, které jsou v kontaktu s přilehlými plochami. Dále musí splňovat požadavky na odolnost proti izolační výplň připojovací spáry musí mít co nejnižší tepelnou vodivost a musí umožnit volnou dilataci spáry. Tepelná výplň/izolace musí zůstat suchá po 365 dnů v roce a oddělená od klimatu vnitřního prostředí. Vnitřní uzávěr připojovací spáry musí být vzduchotěsný a musí umožnit volnou dilataci spáry. Barevný odstín vnějších výplní otvorů je navržen bílý

Jednak již nevyhovují současné platné ČSN a zároveň jsou již mechanicky a esteticky nevyhovující.

6 4. Povrchové úpravy vnitřní povrchové úpravy vnitřní omítky, v místě stavebních úprav a zazdívek nových oken, budou nově doplněny, přeštukovány a nově vymalovány. Odstín vnitřních maleb bude volen dle stávajících barev. vnější povrchové úpravy finální povrchové úpravy budou shodné s již použitými odstíny na nedávno rekonstruovaných ostatních pavilonech základní a mateřské školy. vnější oplechování vnější okenní parapety budou oplechovány pozinkovaným plechem tl. 0,63 mm s polyesterovou úpravou. Barevně bude opechování sladěno s nově osazenými plechy na opravených pavilonech základní a mateřské školy. Nově budou řešeny svody, rýny a oplechování střech. Nově bude také navržen a proveden hromosvod hlavní střechy a střechy nad přístavbami. Chotěboři 02/2012 Ing. Lukáš KOPECKÝ

vnější povrchové úpravy finální povrchové úpravy budou shodné s již použitými odstíny na nedávno rekonstruovaných ostatních pavilonech základní a mateřské školy.
