1 BHI340SS Domino dotyková indukční varná deska 1

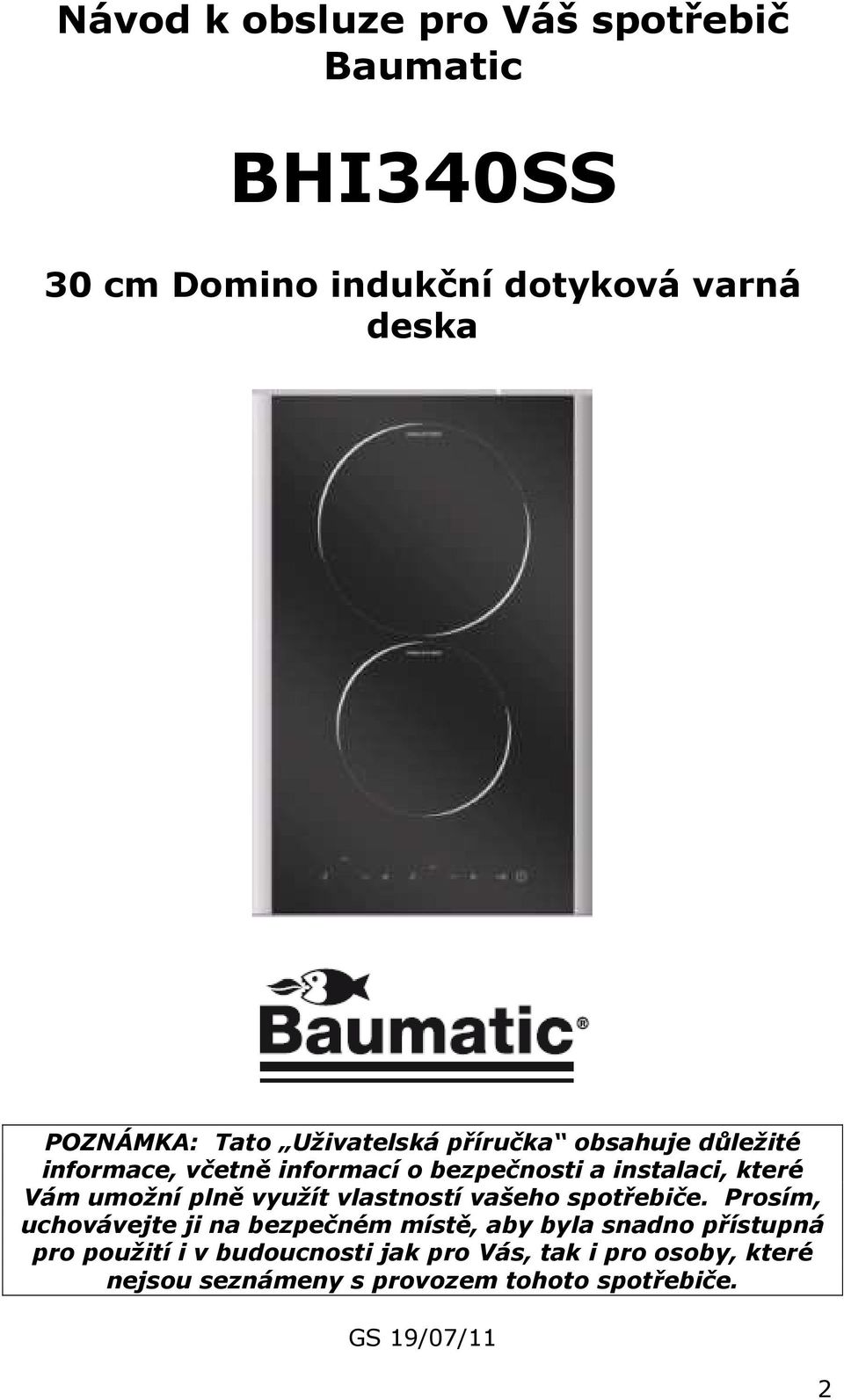

2 Návod k obsluze pro Váš spotřebič Baumatic BHI340SS 30 cm Domino indukční dotyková varná deska POZNÁMKA: Tato Uživatelská příručka obsahuje důležité informace, včetně informací o bezpečnosti a instalaci, které Vám umožní plně využít vlastností vašeho spotřebiče. Prosím, uchovávejte ji na bezpečném místě, aby byla snadno přístupná pro použití i v budoucnosti jak pro Vás, tak i pro osoby, které nejsou seznámeny s provozem tohoto spotřebiče. GS 19/07/11 2

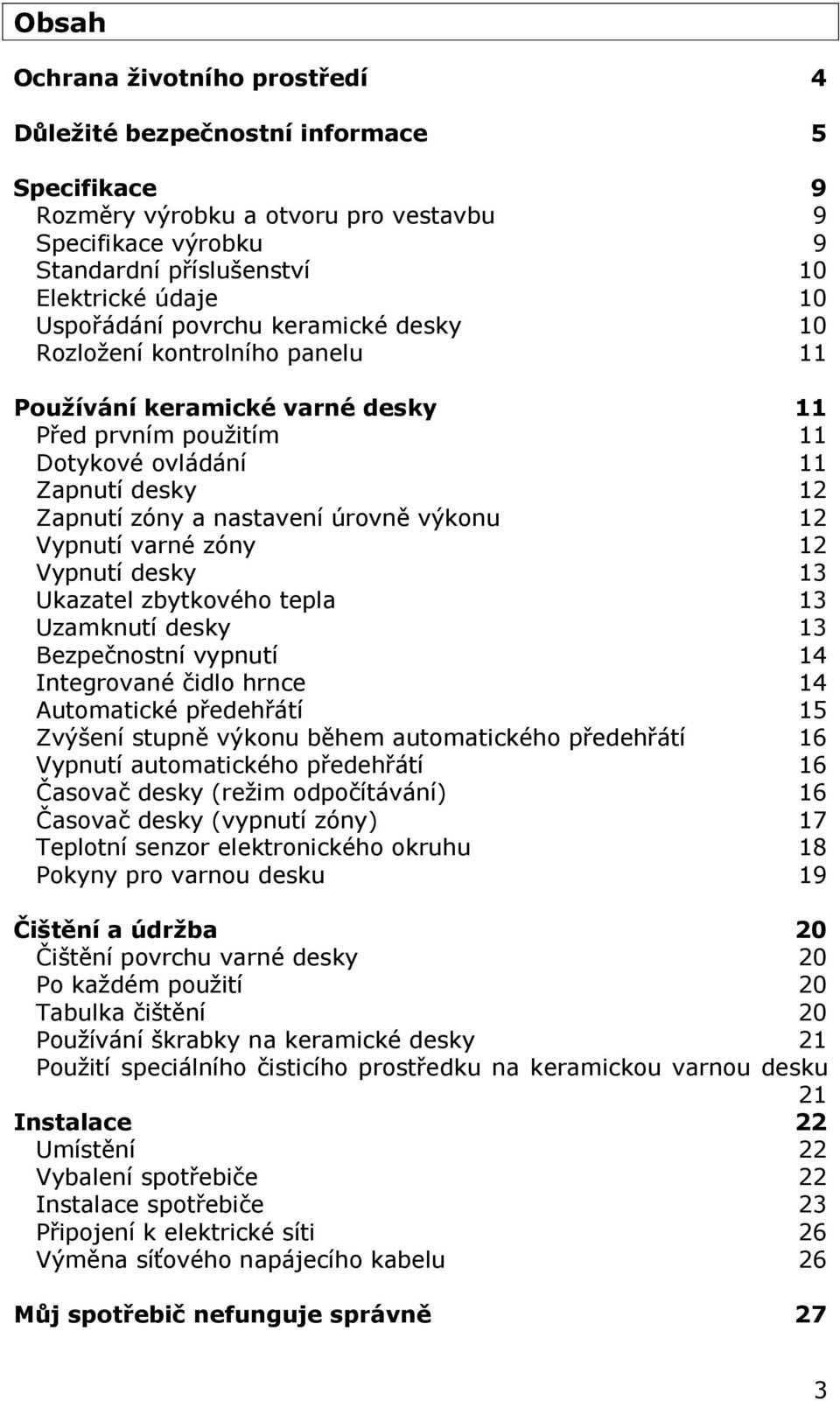

3 Obsah Ochrana životního prostředí 4 Důležité bezpečnostní informace 5 Specifikace 9 Rozměry výrobku a otvoru pro vestavbu 9 Specifikace výrobku 9 Standardní příslušenství 10 Elektrické údaje 10 Uspořádání povrchu keramické desky 10 Rozložení kontrolního panelu 11 Používání keramické varné desky 11 Před prvním použitím 11 Dotykové ovládání 11 Zapnutí desky 12 Zapnutí zóny a nastavení úrovně výkonu 12 Vypnutí varné zóny 12 Vypnutí desky 13 Ukazatel zbytkového tepla 13 Uzamknutí desky 13 Bezpečnostní vypnutí 14 Integrované čidlo hrnce 14 Automatické předehřátí 15 Zvýšení stupně výkonu během automatického předehřátí 16 Vypnutí automatického předehřátí 16 Časovač desky (režim odpočítávání) 16 Časovač desky (vypnutí zóny) 17 Teplotní senzor elektronického okruhu 18 Pokyny pro varnou desku 19 Čištění a údržba 20 Čištění povrchu varné desky 20 Po každém použití 20 Tabulka čištění 20 Používání škrabky na keramické desky 21 Použití speciálního čisticího prostředku na keramickou varnou desku 21 Instalace 22 Umístění 22 Vybalení spotřebiče 22 Instalace spotřebiče 23 Připojení k elektrické síti 26 Výměna síťového napájecího kabelu 26 Můj spotřebič nefunguje správně 27 3

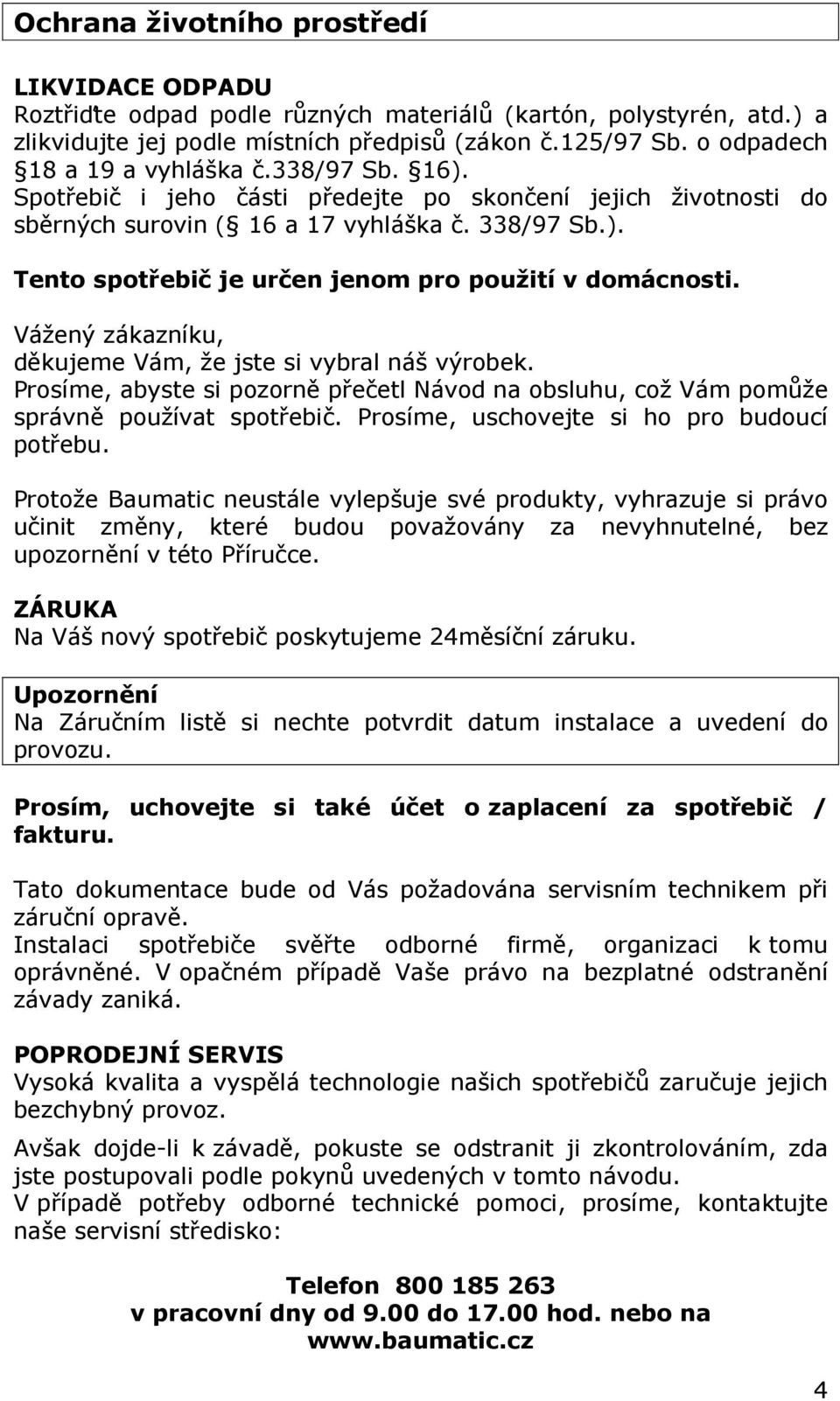

4 Ochrana životního prostředí LIKVIDACE ODPADU Roztřiďte odpad podle různých materiálů (kartón, polystyrén, atd.) a zlikvidujte jej podle místních předpisů (zákon č.125/97 Sb. o odpadech 18 a 19 a vyhláška č.338/97 Sb. 16). Spotřebič i jeho části předejte po skončení jejich životnosti do sběrných surovin ( 16 a 17 vyhláška č. 338/97 Sb.). Tento spotřebič je určen jenom pro použití v domácnosti. Vážený zákazníku, děkujeme Vám, že jste si vybral náš výrobek. Prosíme, abyste si pozorně přečetl Návod na obsluhu, což Vám pomůže správně používat spotřebič. Prosíme, uschovejte si ho pro budoucí potřebu. Protože Baumatic neustále vylepšuje své produkty, vyhrazuje si právo učinit změny, které budou považovány za nevyhnutelné, bez upozornění v této Příručce. ZÁRUKA Na Váš nový spotřebič poskytujeme 24měsíční záruku. Upozornění Na Záručním listě si nechte potvrdit datum instalace a uvedení do provozu. Prosím, uchovejte si také účet o zaplacení za spotřebič / fakturu. Tato dokumentace bude od Vás požadována servisním technikem při záruční opravě. Instalaci spotřebiče svěřte odborné firmě, organizaci k tomu oprávněné. V opačném případě Vaše právo na bezplatné odstranění závady zaniká. POPRODEJNÍ SERVIS Vysoká kvalita a vyspělá technologie našich spotřebičů zaručuje jejich bezchybný provoz. Avšak dojde-li k závadě, pokuste se odstranit ji zkontrolováním, zda jste postupovali podle pokynů uvedených v tomto návodu. V případě potřeby odborné technické pomoci, prosíme, kontaktujte naše servisní středisko: Telefon v pracovní dny od 9.00 do hod. nebo na 4

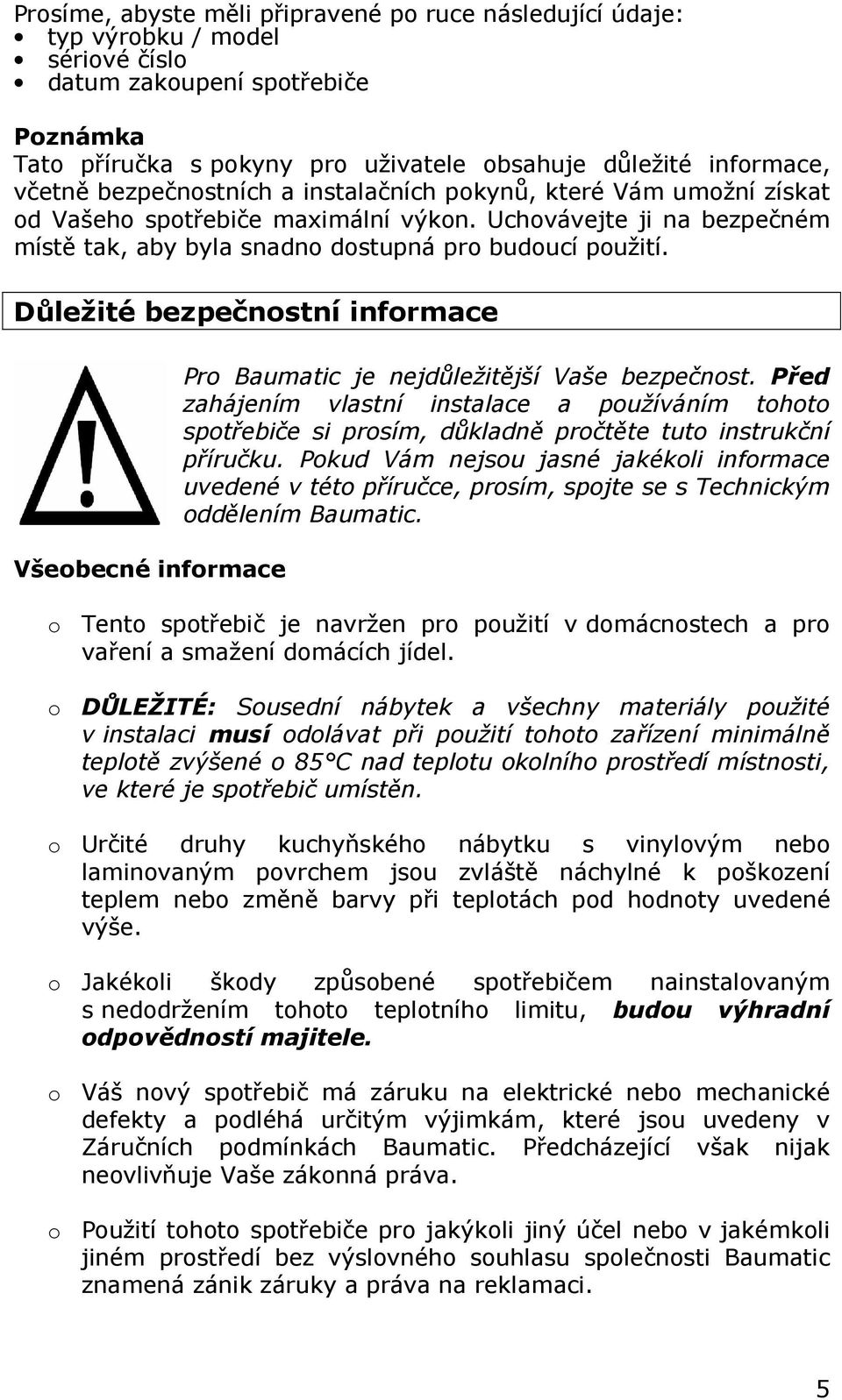

5 Prosíme, abyste měli připravené po ruce následující údaje: typ výrobku / model sériové číslo datum zakoupení spotřebiče Poznámka Tato příručka s pokyny pro uživatele obsahuje důležité informace, včetně bezpečnostních a instalačních pokynů, které Vám umožní získat od Vašeho spotřebiče maximální výkon. Uchovávejte ji na bezpečném místě tak, aby byla snadno dostupná pro budoucí použití. Důležité bezpečnostní informace Všeobecné informace Pro Baumatic je nejdůležitější Vaše bezpečnost. Před zahájením vlastní instalace a používáním tohoto spotřebiče si prosím, důkladně pročtěte tuto instrukční příručku. Pokud Vám nejsou jasné jakékoli informace uvedené v této příručce, prosím, spojte se s Technickým oddělením Baumatic. o Tento spotřebič je navržen pro použití v domácnostech a pro vaření a smažení domácích jídel. o DŮLEŽITÉ: Sousední nábytek a všechny materiály použité v instalaci musí odolávat při použití tohoto zařízení minimálně teplotě zvýšené o 85 C nad teplotu okolního prostředí místnosti, ve které je spotřebič umístěn. o Určité druhy kuchyňského nábytku s vinylovým nebo laminovaným povrchem jsou zvláště náchylné k poškození teplem nebo změně barvy při teplotách pod hodnoty uvedené výše. o Jakékoli škody způsobené spotřebičem nainstalovaným s nedodržením tohoto teplotního limitu, budou výhradní odpovědností majitele. o Váš nový spotřebič má záruku na elektrické nebo mechanické defekty a podléhá určitým výjimkám, které jsou uvedeny v Záručních podmínkách Baumatic. Předcházející však nijak neovlivňuje Vaše zákonná práva. o Použití tohoto spotřebiče pro jakýkoli jiný účel nebo v jakémkoli jiném prostředí bez výslovného souhlasu společnosti Baumatic znamená zánik záruky a práva na reklamaci. 5

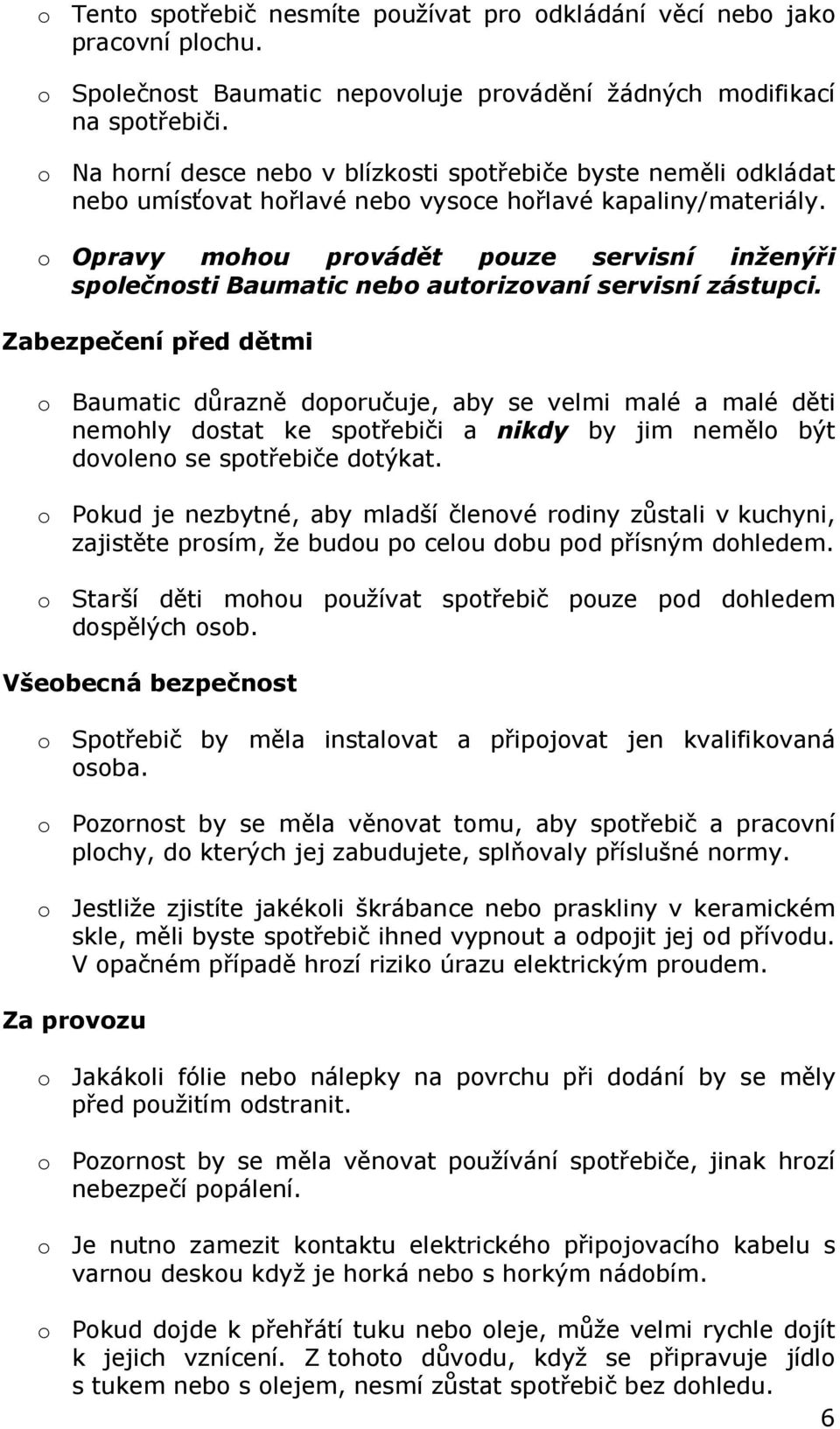

6 o Tento spotřebič nesmíte používat pro odkládání věcí nebo jako pracovní plochu. o Společnost Baumatic nepovoluje provádění žádných modifikací na spotřebiči. o Na horní desce nebo v blízkosti spotřebiče byste neměli odkládat nebo umísťovat hořlavé nebo vysoce hořlavé kapaliny/materiály. o Opravy mohou provádět pouze servisní inženýři společnosti Baumatic nebo autorizovaní servisní zástupci. Zabezpečení před dětmi o Baumatic důrazně doporučuje, aby se velmi malé a malé děti nemohly dostat ke spotřebiči a nikdy by jim nemělo být dovoleno se spotřebiče dotýkat. o Pokud je nezbytné, aby mladší členové rodiny zůstali v kuchyni, zajistěte prosím, že budou po celou dobu pod přísným dohledem. o Starší děti mohou používat spotřebič pouze pod dohledem dospělých osob. Všeobecná bezpečnost o Spotřebič by měla instalovat a připojovat jen kvalifikovaná osoba. o Pozornost by se měla věnovat tomu, aby spotřebič a pracovní plochy, do kterých jej zabudujete, splňovaly příslušné normy. o Jestliže zjistíte jakékoli škrábance nebo praskliny v keramickém skle, měli byste spotřebič ihned vypnout a odpojit jej od přívodu. V opačném případě hrozí riziko úrazu elektrickým proudem. Za provozu o Jakákoli fólie nebo nálepky na povrchu při dodání by se měly před použitím odstranit. o Pozornost by se měla věnovat používání spotřebiče, jinak hrozí nebezpečí popálení. o Je nutno zamezit kontaktu elektrického připojovacího kabelu s varnou deskou když je horká nebo s horkým nádobím. o Pokud dojde k přehřátí tuku nebo oleje, může velmi rychle dojít k jejich vznícení. Z tohoto důvodu, když se připravuje jídlo s tukem nebo s olejem, nesmí zůstat spotřebič bez dohledu. 6

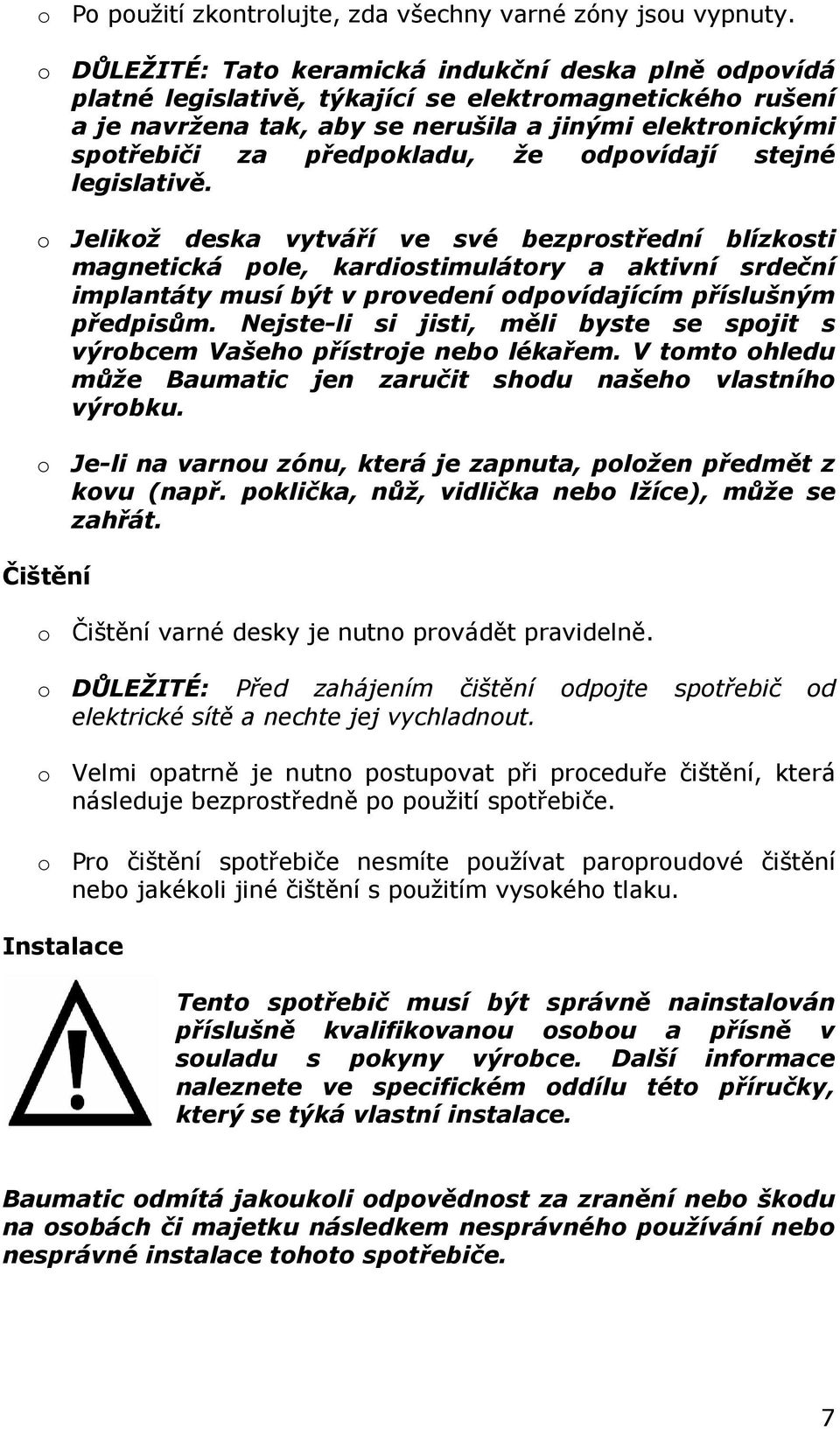

7 o Po použití zkontrolujte, zda všechny varné zóny jsou vypnuty. o DŮLEŽITÉ: Tato keramická indukční deska plně odpovídá platné legislativě, týkající se elektromagnetického rušení a je navržena tak, aby se nerušila a jinými elektronickými spotřebiči za předpokladu, že odpovídají stejné legislativě. o Jelikož deska vytváří ve své bezprostřední blízkosti magnetická pole, kardiostimulátory a aktivní srdeční implantáty musí být v provedení odpovídajícím příslušným předpisům. Nejste-li si jisti, měli byste se spojit s výrobcem Vašeho přístroje nebo lékařem. V tomto ohledu může Baumatic jen zaručit shodu našeho vlastního výrobku. o Je-li na varnou zónu, která je zapnuta, položen předmět z kovu (např. poklička, nůž, vidlička nebo lžíce), může se zahřát. Čištění o Čištění varné desky je nutno provádět pravidelně. o DŮLEŽITÉ: Před zahájením čištění odpojte spotřebič od elektrické sítě a nechte jej vychladnout. o Velmi opatrně je nutno postupovat při proceduře čištění, která následuje bezprostředně po použití spotřebiče. o Pro čištění spotřebiče nesmíte používat paroproudové čištění nebo jakékoli jiné čištění s použitím vysokého tlaku. Instalace Tento spotřebič musí být správně nainstalován příslušně kvalifikovanou osobou a přísně v souladu s pokyny výrobce. Další informace naleznete ve specifickém oddílu této příručky, který se týká vlastní instalace. Baumatic odmítá jakoukoli odpovědnost za zranění nebo škodu na osobách či majetku následkem nesprávného používání nebo nesprávné instalace tohoto spotřebiče. 7

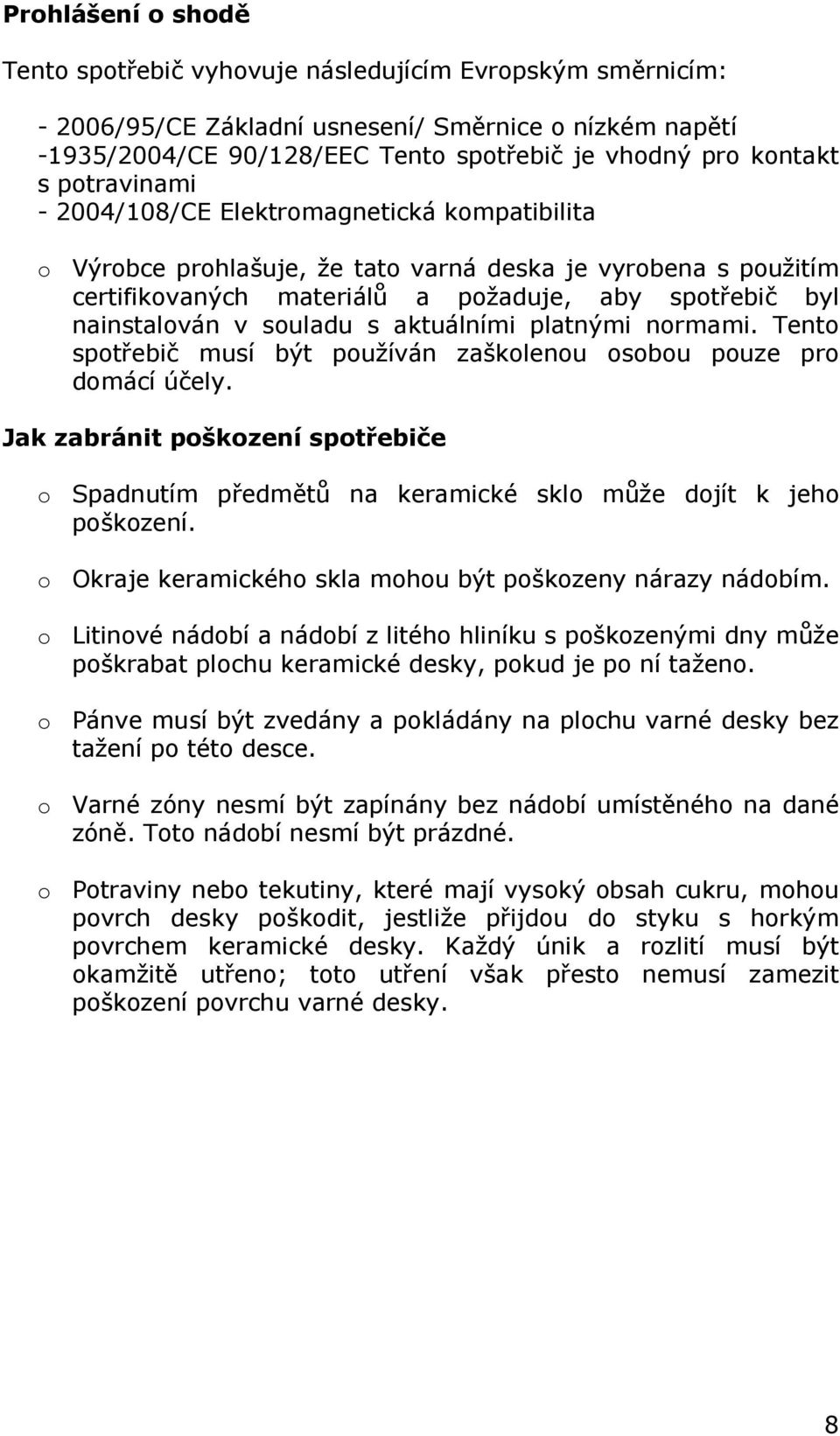

8 Prohlášení o shodě Tento spotřebič vyhovuje následujícím Evropským směrnicím: /95/CE Základní usnesení/ Směrnice o nízkém napětí -1935/2004/CE 90/128/EEC Tento spotřebič je vhodný pro kontakt s potravinami /108/CE Elektromagnetická kompatibilita o Výrobce prohlašuje, že tato varná deska je vyrobena s použitím certifikovaných materiálů a požaduje, aby spotřebič byl nainstalován v souladu s aktuálními platnými normami. Tento spotřebič musí být používán zaškolenou osobou pouze pro domácí účely. Jak zabránit poškození spotřebiče o Spadnutím předmětů na keramické sklo může dojít k jeho poškození. o Okraje keramického skla mohou být poškozeny nárazy nádobím. o Litinové nádobí a nádobí z litého hliníku s poškozenými dny může poškrabat plochu keramické desky, pokud je po ní taženo. o Pánve musí být zvedány a pokládány na plochu varné desky bez tažení po této desce. o Varné zóny nesmí být zapínány bez nádobí umístěného na dané zóně. Toto nádobí nesmí být prázdné. o Potraviny nebo tekutiny, které mají vysoký obsah cukru, mohou povrch desky poškodit, jestliže přijdou do styku s horkým povrchem keramické desky. Každý únik a rozlití musí být okamžitě utřeno; toto utření však přesto nemusí zamezit poškození povrchu varné desky. 8

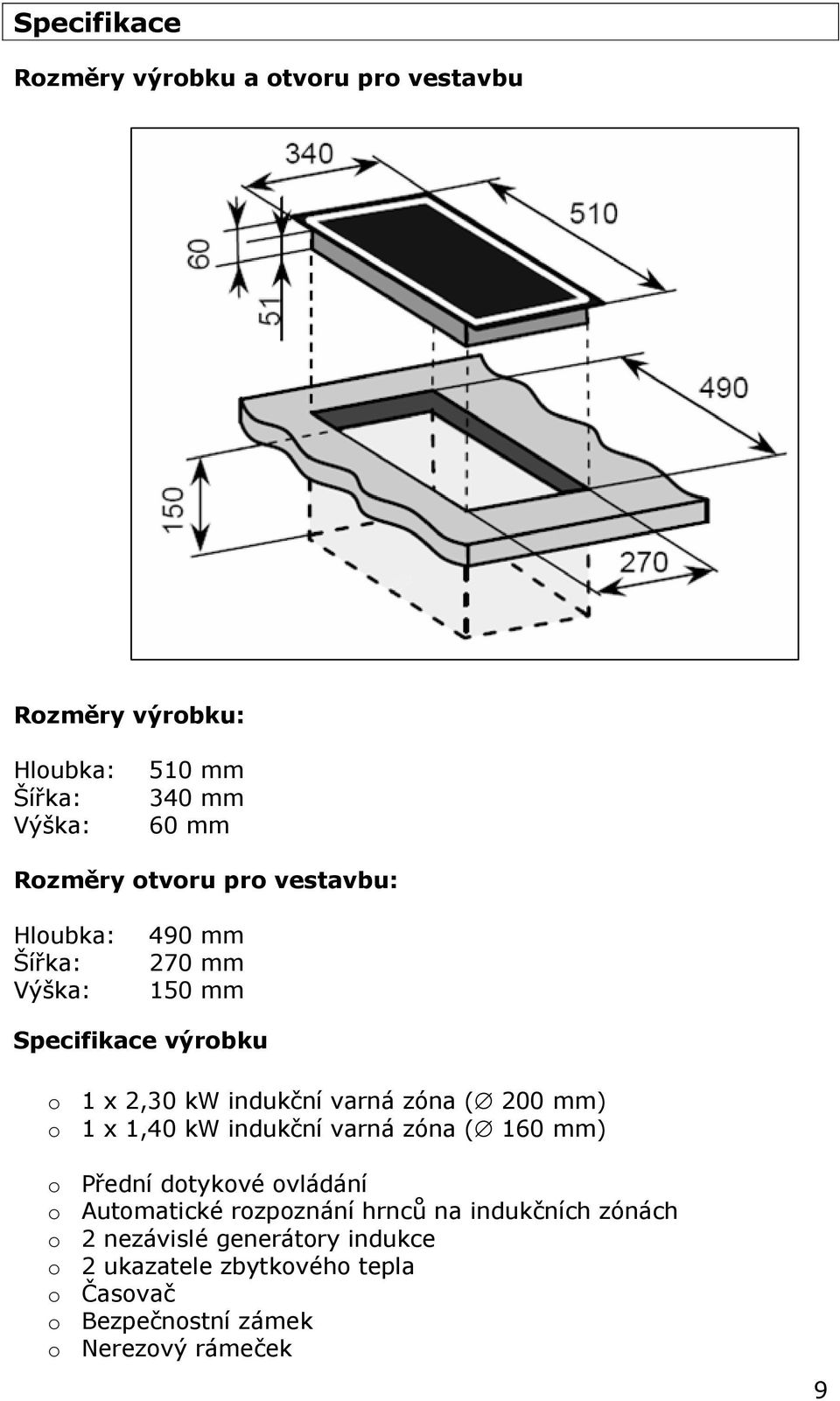

9 Specifikace Rozměry výrobku a otvoru pro vestavbu Rozměry výrobku: Hloubka: Šířka: Výška: 510 mm 340 mm 60 mm Rozměry otvoru pro vestavbu: Hloubka: Šířka: Výška: 490 mm 270 mm 150 mm Specifikace výrobku o 1 x 2,30 kw indukční varná zóna ( 200 mm) o 1 x 1,40 kw indukční varná zóna ( 160 mm) o Přední dotykové ovládání o Automatické rozpoznání hrnců na indukčních zónách o 2 nezávislé generátory indukce o 2 ukazatele zbytkového tepla o Časovač o Bezpečnostní zámek o Nerezový rámeček 9

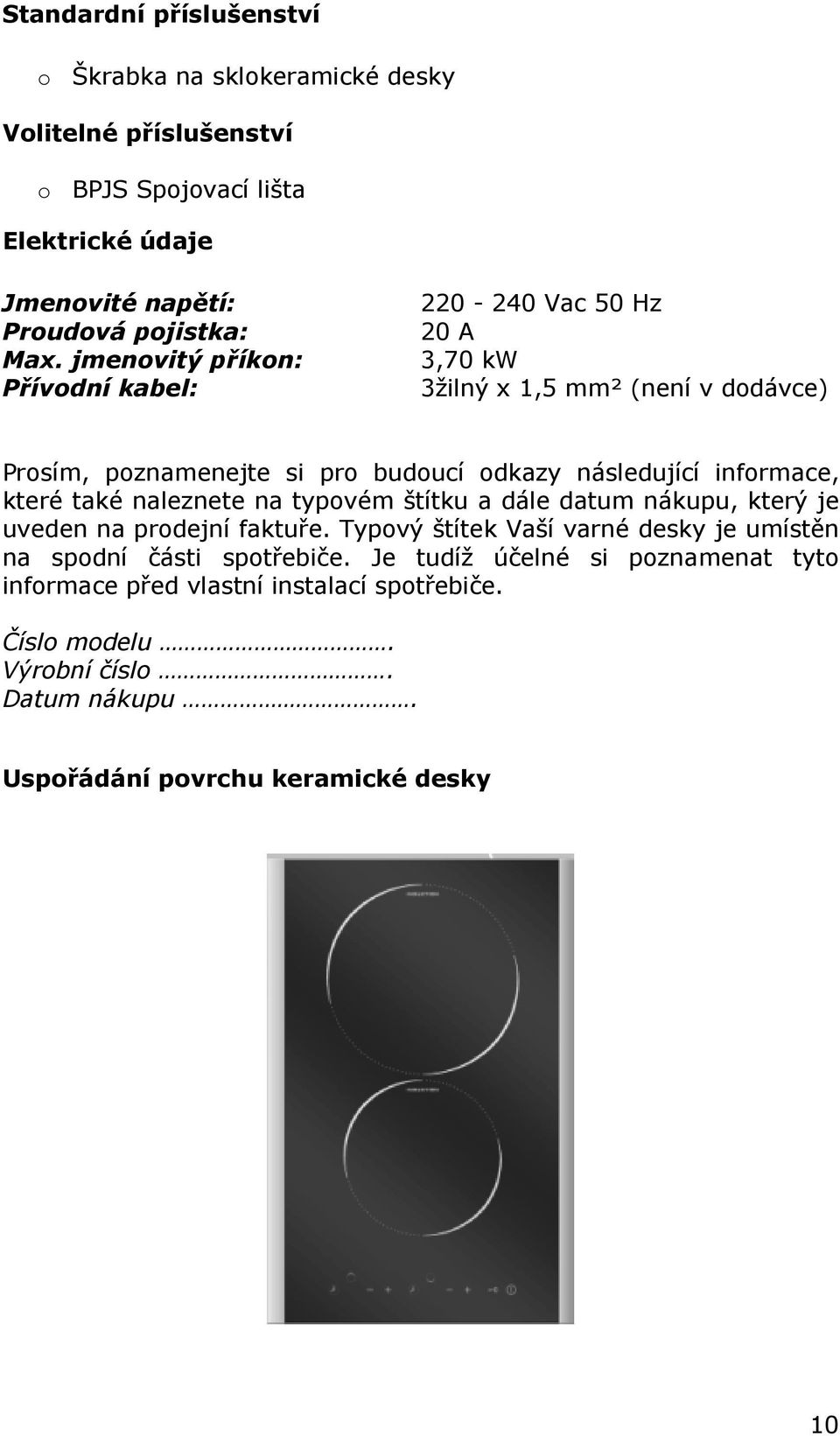

10 Standardní příslušenství o Škrabka na sklokeramické desky Volitelné příslušenství o BPJS Spojovací lišta Elektrické údaje Jmenovité napětí: Proudová pojistka: Max. jmenovitý příkon: Přívodní kabel: Vac 50 Hz 20 A 3,70 kw 3žilný x 1,5 mm² (není v dodávce) Prosím, poznamenejte si pro budoucí odkazy následující informace, které také naleznete na typovém štítku a dále datum nákupu, který je uveden na prodejní faktuře. Typový štítek Vaší varné desky je umístěn na spodní části spotřebiče. Je tudíž účelné si poznamenat tyto informace před vlastní instalací spotřebiče. Číslo modelu. Výrobní číslo. Datum nákupu. Uspořádání povrchu keramické desky 10

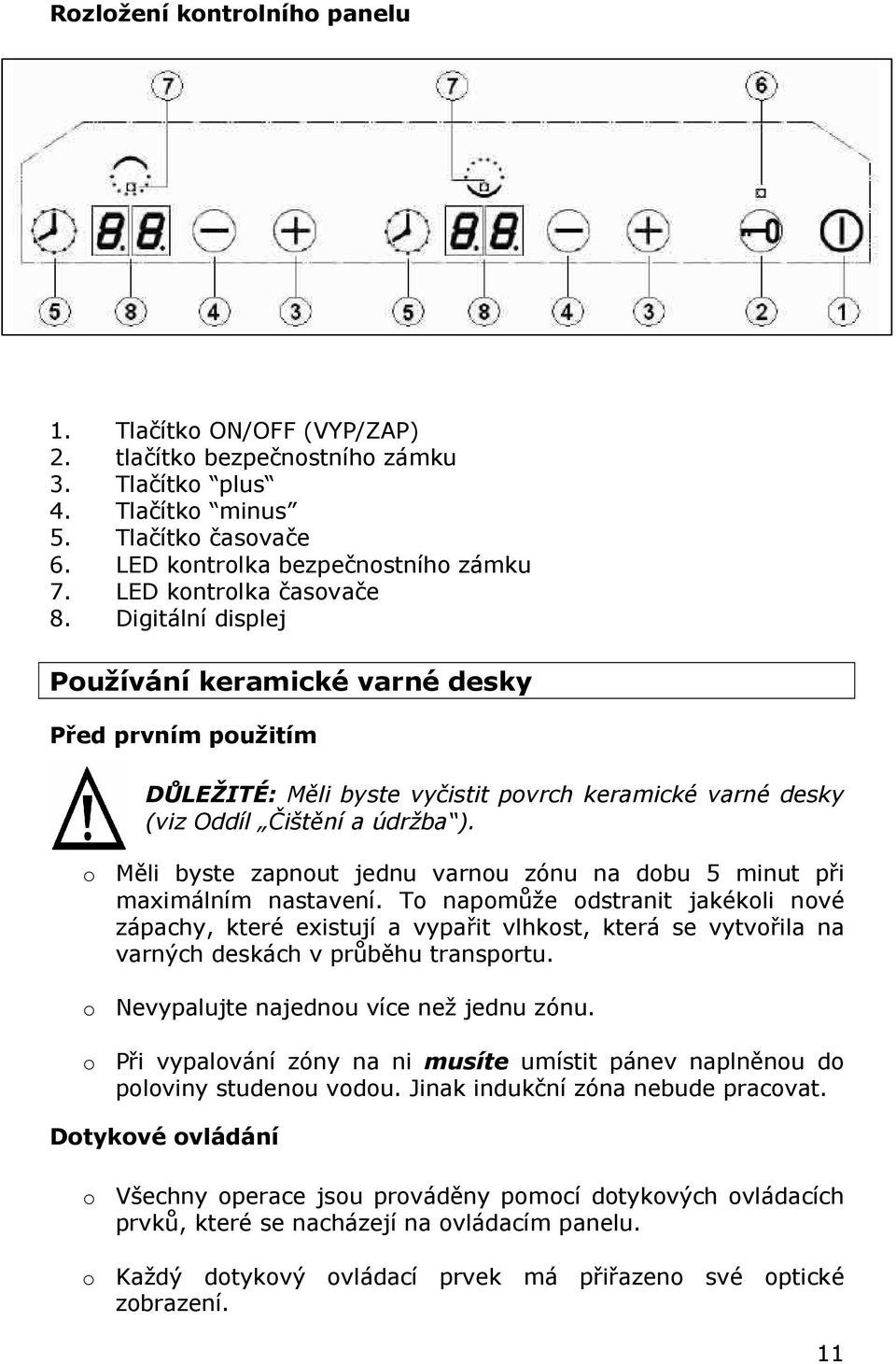

11 Rozložení kontrolního panelu 1. Tlačítko ON/OFF (VYP/ZAP) 2. tlačítko bezpečnostního zámku 3. Tlačítko plus 4. Tlačítko minus 5. Tlačítko časovače 6. LED kontrolka bezpečnostního zámku 7. LED kontrolka časovače 8. Digitální displej Používání keramické varné desky Před prvním použitím DŮLEŽITÉ: Měli byste vyčistit povrch keramické varné desky (viz Oddíl Čištění a údržba ). o Měli byste zapnout jednu varnou zónu na dobu 5 minut při maximálním nastavení. To napomůže odstranit jakékoli nové zápachy, které existují a vypařit vlhkost, která se vytvořila na varných deskách v průběhu transportu. o Nevypalujte najednou více než jednu zónu. o Při vypalování zóny na ni musíte umístit pánev naplněnou do poloviny studenou vodou. Jinak indukční zóna nebude pracovat. Dotykové ovládání o Všechny operace jsou prováděny pomocí dotykových ovládacích prvků, které se nacházejí na ovládacím panelu. o Každý dotykový ovládací prvek má přiřazeno své optické zobrazení. 11

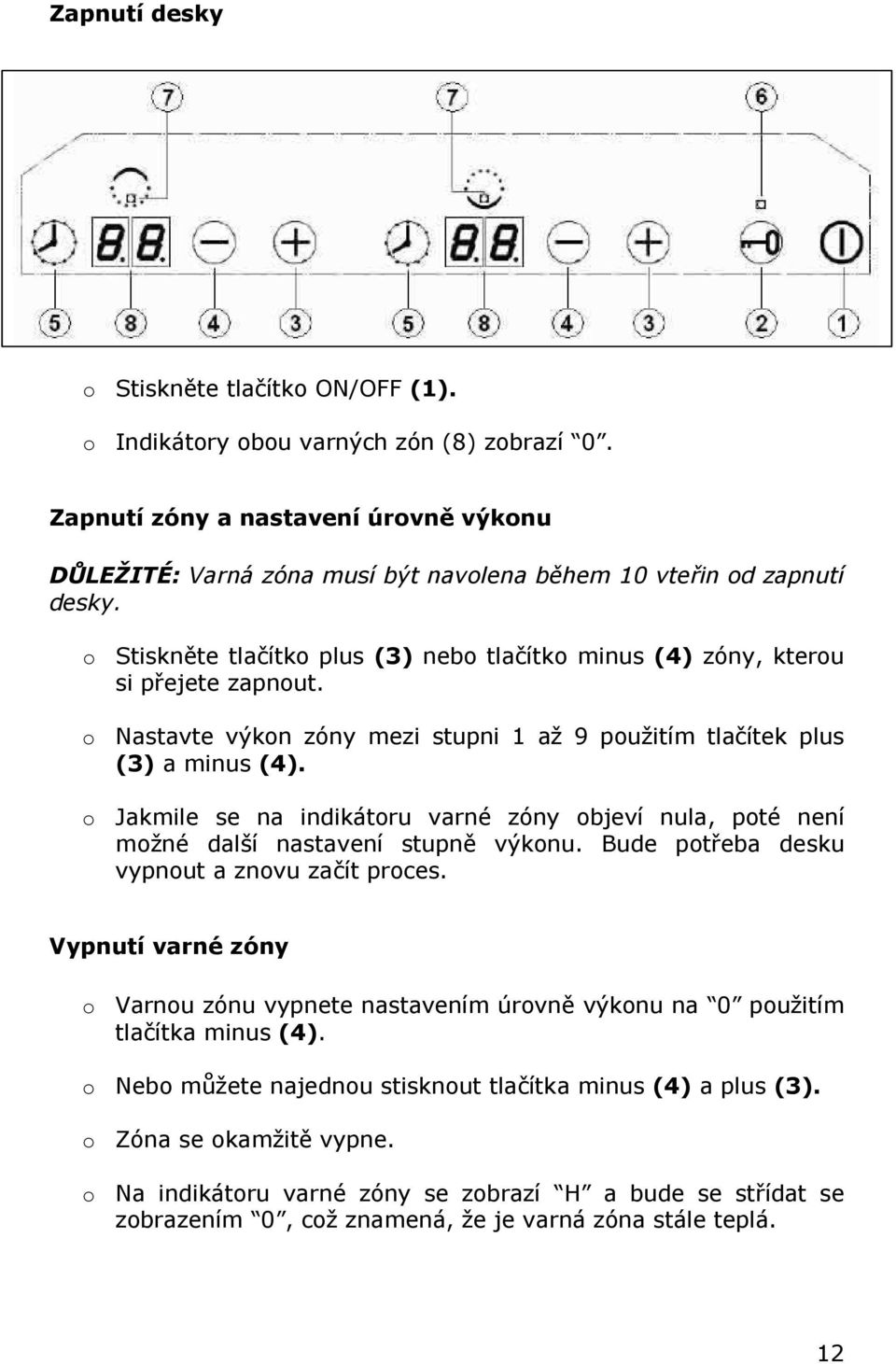

12 Zapnutí desky o Stiskněte tlačítko ON/OFF (1). o Indikátory obou varných zón (8) zobrazí 0. Zapnutí zóny a nastavení úrovně výkonu DŮLEŽITÉ: Varná zóna musí být navolena během 10 vteřin od zapnutí desky. o Stiskněte tlačítko plus (3) nebo tlačítko minus (4) zóny, kterou si přejete zapnout. o Nastavte výkon zóny mezi stupni 1 až 9 použitím tlačítek plus (3) a minus (4). o Jakmile se na indikátoru varné zóny objeví nula, poté není možné další nastavení stupně výkonu. Bude potřeba desku vypnout a znovu začít proces. Vypnutí varné zóny o Varnou zónu vypnete nastavením úrovně výkonu na 0 použitím tlačítka minus (4). o Nebo můžete najednou stisknout tlačítka minus (4) a plus (3). o Zóna se okamžitě vypne. o Na indikátoru varné zóny se zobrazí H a bude se střídat se zobrazením 0, což znamená, že je varná zóna stále teplá. 12

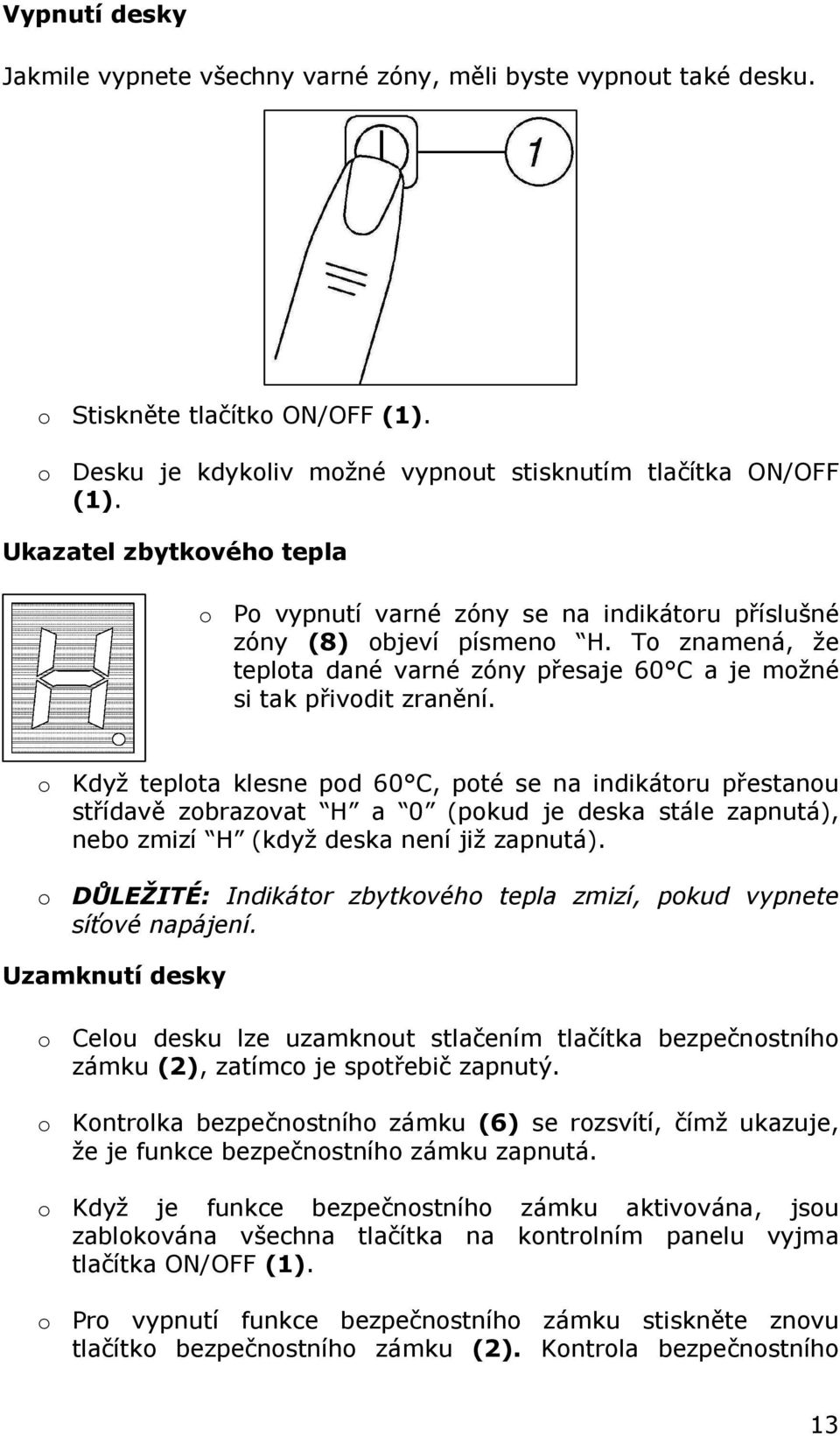

13 Vypnutí desky Jakmile vypnete všechny varné zóny, měli byste vypnout také desku. o Stiskněte tlačítko ON/OFF (1). o Desku je kdykoliv možné vypnout stisknutím tlačítka ON/OFF (1). Ukazatel zbytkového tepla o Po vypnutí varné zóny se na indikátoru příslušné zóny (8) objeví písmeno H. To znamená, že teplota dané varné zóny přesaje 60 C a je možné si tak přivodit zranění. o Když teplota klesne pod 60 C, poté se na indikátoru přestanou střídavě zobrazovat H a 0 (pokud je deska stále zapnutá), nebo zmizí H (když deska není již zapnutá). o DŮLEŽITÉ: Indikátor zbytkového tepla zmizí, pokud vypnete síťové napájení. Uzamknutí desky o Celou desku lze uzamknout stlačením tlačítka bezpečnostního zámku (2), zatímco je spotřebič zapnutý. o Kontrolka bezpečnostního zámku (6) se rozsvítí, čímž ukazuje, že je funkce bezpečnostního zámku zapnutá. o Když je funkce bezpečnostního zámku aktivována, jsou zablokována všechna tlačítka na kontrolním panelu vyjma tlačítka ON/OFF (1). o Pro vypnutí funkce bezpečnostního zámku stiskněte znovu tlačítko bezpečnostního zámku (2). Kontrola bezpečnostního 13

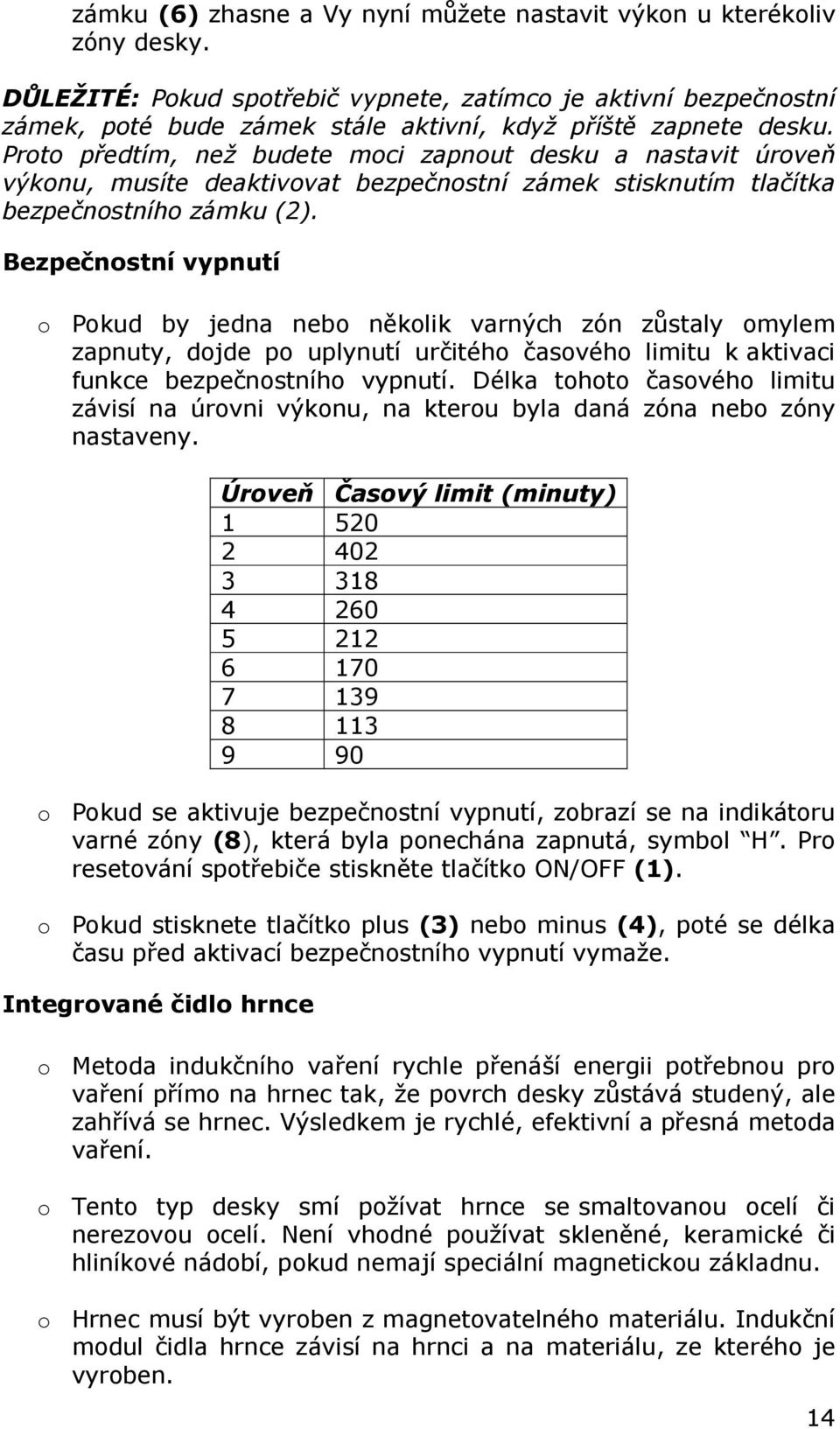

14 zámku (6) zhasne a Vy nyní můžete nastavit výkon u kterékoliv zóny desky. DŮLEŽITÉ: Pokud spotřebič vypnete, zatímco je aktivní bezpečnostní zámek, poté bude zámek stále aktivní, když příště zapnete desku. Proto předtím, než budete moci zapnout desku a nastavit úroveň výkonu, musíte deaktivovat bezpečnostní zámek stisknutím tlačítka bezpečnostního zámku (2). Bezpečnostní vypnutí o Pokud by jedna nebo několik varných zón zůstaly omylem zapnuty, dojde po uplynutí určitého časového limitu k aktivaci funkce bezpečnostního vypnutí. Délka tohoto časového limitu závisí na úrovni výkonu, na kterou byla daná zóna nebo zóny nastaveny. Úroveň Časový limit (minuty) o Pokud se aktivuje bezpečnostní vypnutí, zobrazí se na indikátoru varné zóny (8), která byla ponechána zapnutá, symbol H. Pro resetování spotřebiče stiskněte tlačítko ON/OFF (1). o Pokud stisknete tlačítko plus (3) nebo minus (4), poté se délka času před aktivací bezpečnostního vypnutí vymaže. Integrované čidlo hrnce o Metoda indukčního vaření rychle přenáší energii potřebnou pro vaření přímo na hrnec tak, že povrch desky zůstává studený, ale zahřívá se hrnec. Výsledkem je rychlé, efektivní a přesná metoda vaření. o Tento typ desky smí požívat hrnce se smaltovanou ocelí či nerezovou ocelí. Není vhodné používat skleněné, keramické či hliníkové nádobí, pokud nemají speciální magnetickou základnu. o Hrnec musí být vyroben z magnetovatelného materiálu. Indukční modul čidla hrnce závisí na hrnci a na materiálu, ze kterého je vyroben. 14

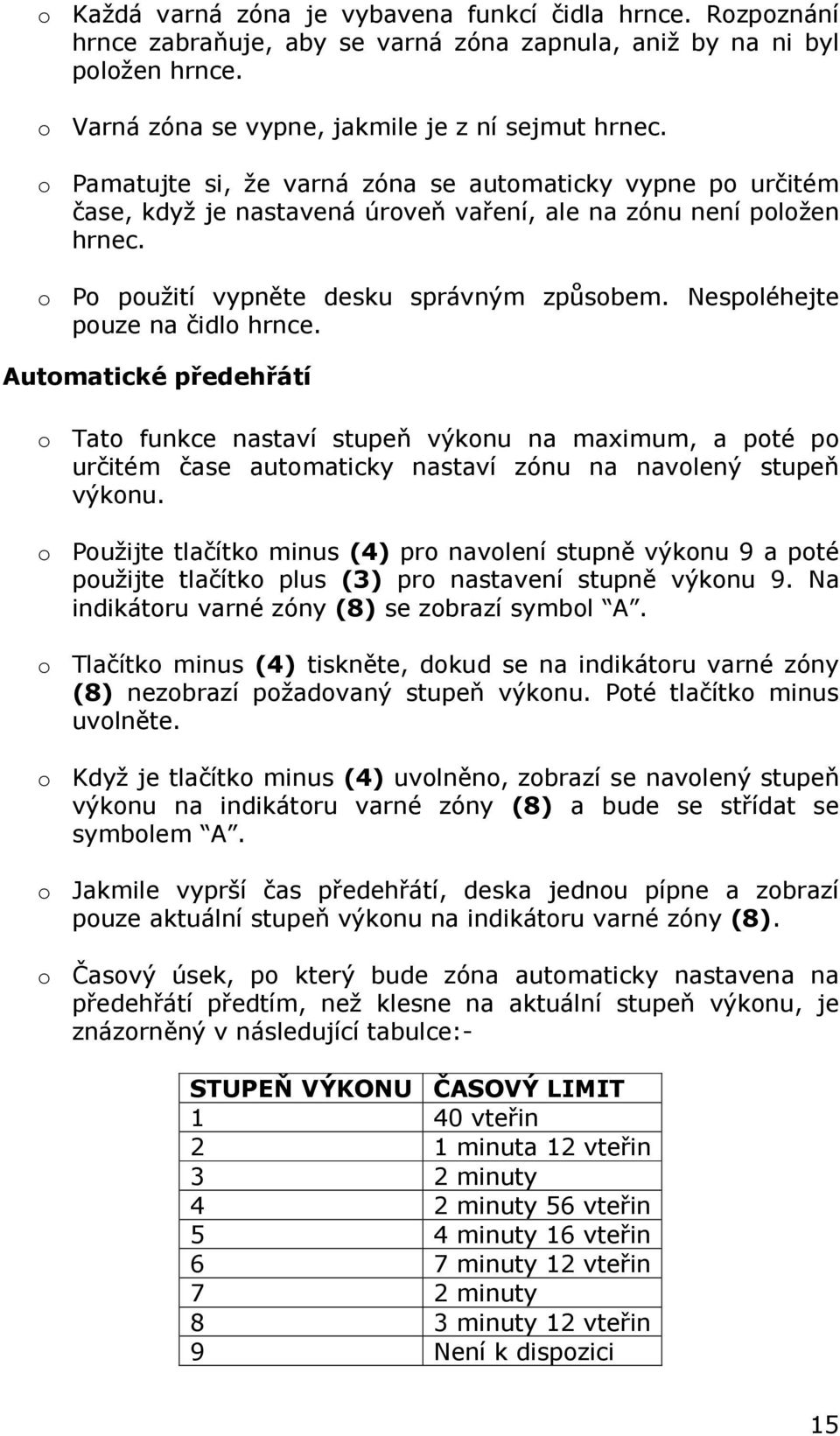

15 o Každá varná zóna je vybavena funkcí čidla hrnce. Rozpoznání hrnce zabraňuje, aby se varná zóna zapnula, aniž by na ni byl položen hrnce. o Varná zóna se vypne, jakmile je z ní sejmut hrnec. o Pamatujte si, že varná zóna se automaticky vypne po určitém čase, když je nastavená úroveň vaření, ale na zónu není položen hrnec. o Po použití vypněte desku správným způsobem. Nespoléhejte pouze na čidlo hrnce. Automatické předehřátí o Tato funkce nastaví stupeň výkonu na maximum, a poté po určitém čase automaticky nastaví zónu na navolený stupeň výkonu. o Použijte tlačítko minus (4) pro navolení stupně výkonu 9 a poté použijte tlačítko plus (3) pro nastavení stupně výkonu 9. Na indikátoru varné zóny (8) se zobrazí symbol A. o Tlačítko minus (4) tiskněte, dokud se na indikátoru varné zóny (8) nezobrazí požadovaný stupeň výkonu. Poté tlačítko minus uvolněte. o Když je tlačítko minus (4) uvolněno, zobrazí se navolený stupeň výkonu na indikátoru varné zóny (8) a bude se střídat se symbolem A. o Jakmile vyprší čas předehřátí, deska jednou pípne a zobrazí pouze aktuální stupeň výkonu na indikátoru varné zóny (8). o Časový úsek, po který bude zóna automaticky nastavena na předehřátí předtím, než klesne na aktuální stupeň výkonu, je znázorněný v následující tabulce:- STUPEŇ VÝKONU ČASOVÝ LIMIT 1 40 vteřin 2 1 minuta 12 vteřin 3 2 minuty 4 2 minuty 56 vteřin 5 4 minuty 16 vteřin 6 7 minuty 12 vteřin 7 2 minuty 8 3 minuty 12 vteřin 9 Není k dispozici 15

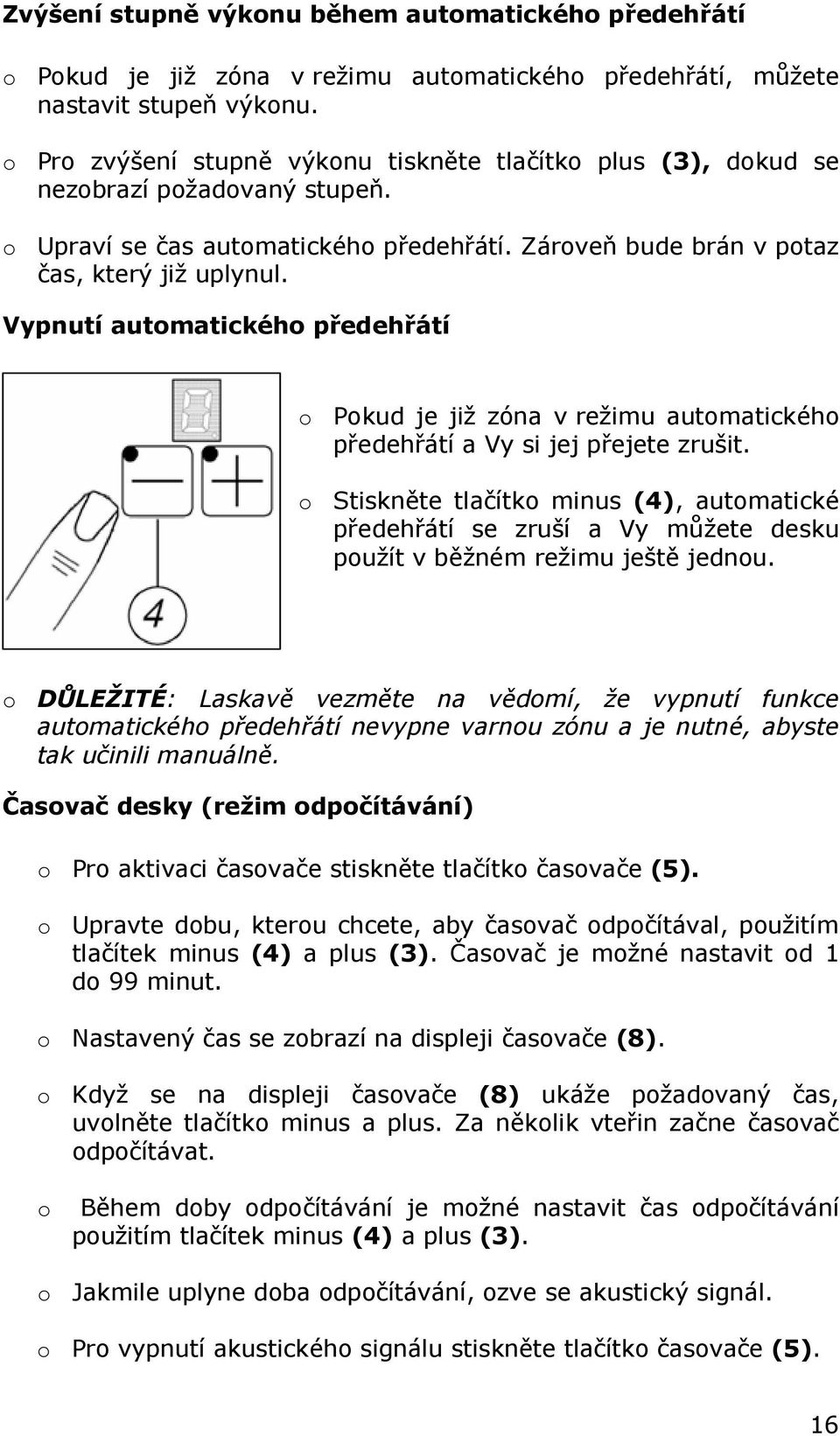

16 Zvýšení stupně výkonu během automatického předehřátí o Pokud je již zóna v režimu automatického předehřátí, můžete nastavit stupeň výkonu. o Pro zvýšení stupně výkonu tiskněte tlačítko plus (3), dokud se nezobrazí požadovaný stupeň. o Upraví se čas automatického předehřátí. Zároveň bude brán v potaz čas, který již uplynul. Vypnutí automatického předehřátí o Pokud je již zóna v režimu automatického předehřátí a Vy si jej přejete zrušit. o Stiskněte tlačítko minus (4), automatické předehřátí se zruší a Vy můžete desku použít v běžném režimu ještě jednou. o DŮLEŽITÉ: Laskavě vezměte na vědomí, že vypnutí funkce automatického předehřátí nevypne varnou zónu a je nutné, abyste tak učinili manuálně. Časovač desky (režim odpočítávání) o Pro aktivaci časovače stiskněte tlačítko časovače (5). o Upravte dobu, kterou chcete, aby časovač odpočítával, použitím tlačítek minus (4) a plus (3). Časovač je možné nastavit od 1 do 99 minut. o Nastavený čas se zobrazí na displeji časovače (8). o Když se na displeji časovače (8) ukáže požadovaný čas, uvolněte tlačítko minus a plus. Za několik vteřin začne časovač odpočítávat. o Během doby odpočítávání je možné nastavit čas odpočítávání použitím tlačítek minus (4) a plus (3). o Jakmile uplyne doba odpočítávání, ozve se akustický signál. o Pro vypnutí akustického signálu stiskněte tlačítko časovače (5). 16

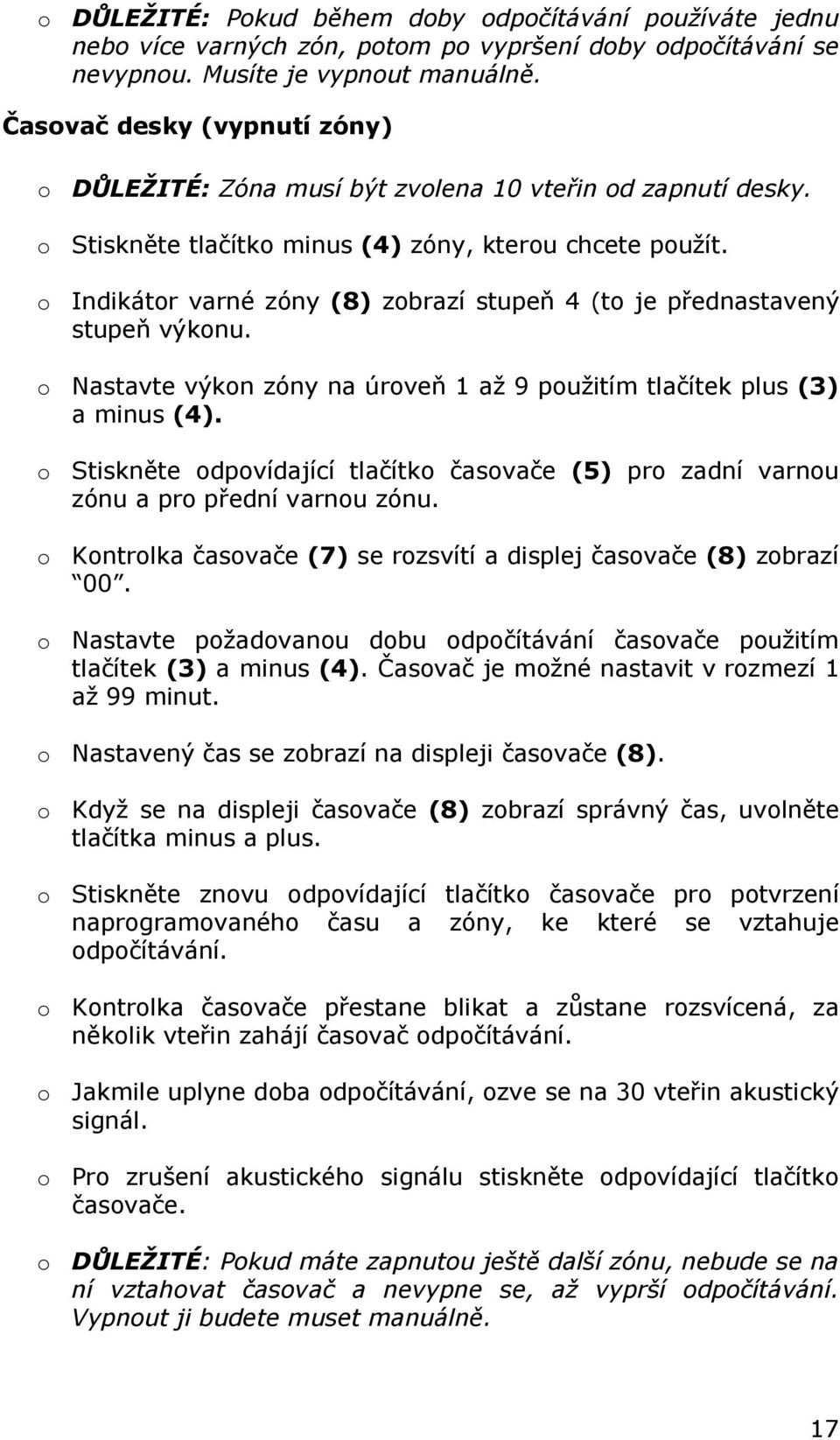

17 o DŮLEŽITÉ: Pokud během doby odpočítávání používáte jednu nebo více varných zón, potom po vypršení doby odpočítávání se nevypnou. Musíte je vypnout manuálně. Časovač desky (vypnutí zóny) o DŮLEŽITÉ: Zóna musí být zvolena 10 vteřin od zapnutí desky. o Stiskněte tlačítko minus (4) zóny, kterou chcete použít. o Indikátor varné zóny (8) zobrazí stupeň 4 (to je přednastavený stupeň výkonu. o Nastavte výkon zóny na úroveň 1 až 9 použitím tlačítek plus (3) a minus (4). o Stiskněte odpovídající tlačítko časovače (5) pro zadní varnou zónu a pro přední varnou zónu. o Kontrolka časovače (7) se rozsvítí a displej časovače (8) zobrazí 00. o Nastavte požadovanou dobu odpočítávání časovače použitím tlačítek (3) a minus (4). Časovač je možné nastavit v rozmezí 1 až 99 minut. o Nastavený čas se zobrazí na displeji časovače (8). o Když se na displeji časovače (8) zobrazí správný čas, uvolněte tlačítka minus a plus. o Stiskněte znovu odpovídající tlačítko časovače pro potvrzení naprogramovaného času a zóny, ke které se vztahuje odpočítávání. o Kontrolka časovače přestane blikat a zůstane rozsvícená, za několik vteřin zahájí časovač odpočítávání. o Jakmile uplyne doba odpočítávání, ozve se na 30 vteřin akustický signál. o Pro zrušení akustického signálu stiskněte odpovídající tlačítko časovače. o DŮLEŽITÉ: Pokud máte zapnutou ještě další zónu, nebude se na ní vztahovat časovač a nevypne se, až vyprší odpočítávání. Vypnout ji budete muset manuálně. 17

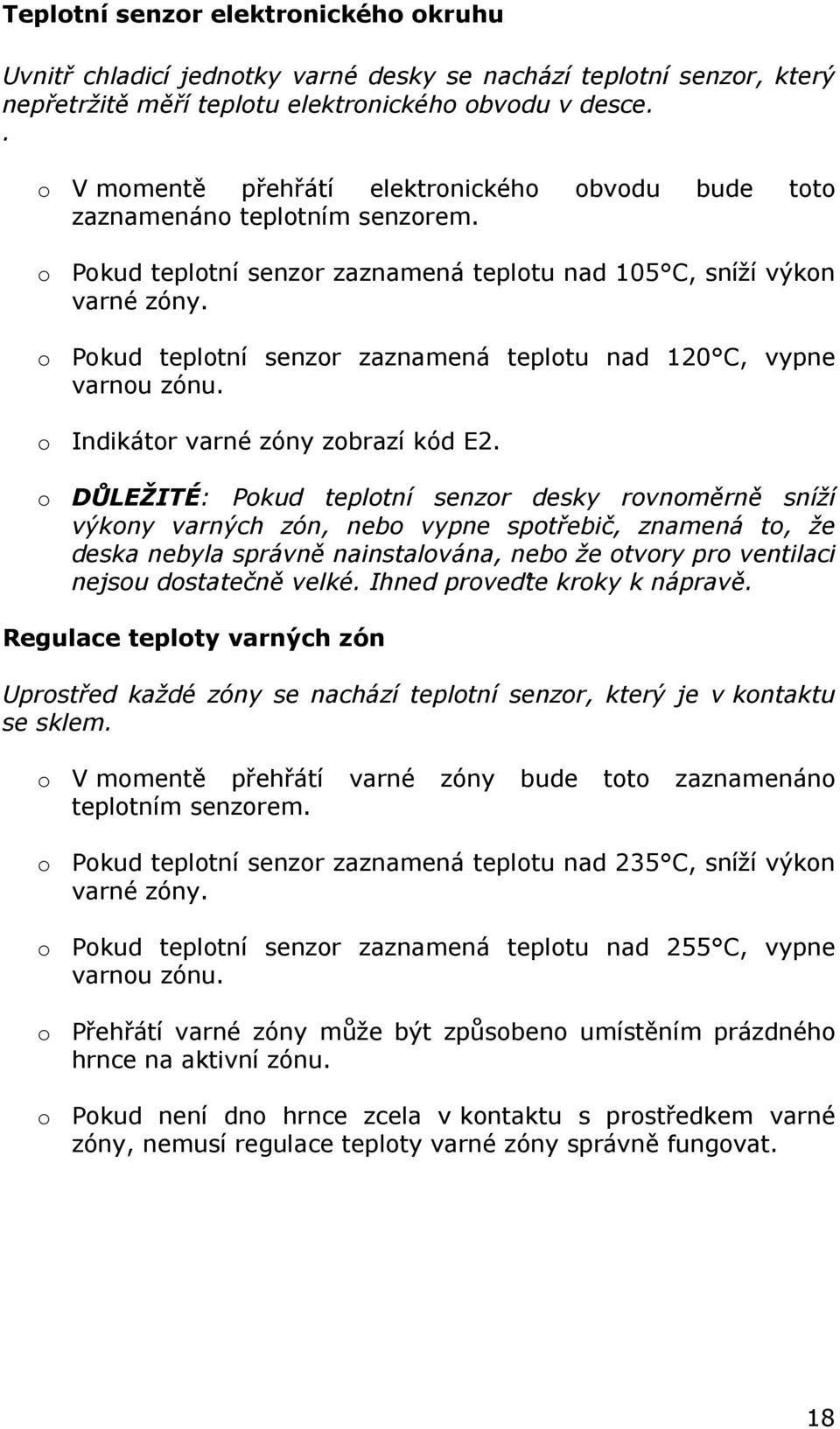

18 Teplotní senzor elektronického okruhu Uvnitř chladicí jednotky varné desky se nachází teplotní senzor, který nepřetržitě měří teplotu elektronického obvodu v desce.. o V momentě přehřátí elektronického obvodu bude toto zaznamenáno teplotním senzorem. o Pokud teplotní senzor zaznamená teplotu nad 105 C, sníží výkon varné zóny. o Pokud teplotní senzor zaznamená teplotu nad 120 C, vypne varnou zónu. o Indikátor varné zóny zobrazí kód E2. o DŮLEŽITÉ: Pokud teplotní senzor desky rovnoměrně sníží výkony varných zón, nebo vypne spotřebič, znamená to, že deska nebyla správně nainstalována, nebo že otvory pro ventilaci nejsou dostatečně velké. Ihned proveďte kroky k nápravě. Regulace teploty varných zón Uprostřed každé zóny se nachází teplotní senzor, který je v kontaktu se sklem. o V momentě přehřátí varné zóny bude toto zaznamenáno teplotním senzorem. o Pokud teplotní senzor zaznamená teplotu nad 235 C, sníží výkon varné zóny. o Pokud teplotní senzor zaznamená teplotu nad 255 C, vypne varnou zónu. o Přehřátí varné zóny může být způsobeno umístěním prázdného hrnce na aktivní zónu. o Pokud není dno hrnce zcela v kontaktu s prostředkem varné zóny, nemusí regulace teploty varné zóny správně fungovat. 18

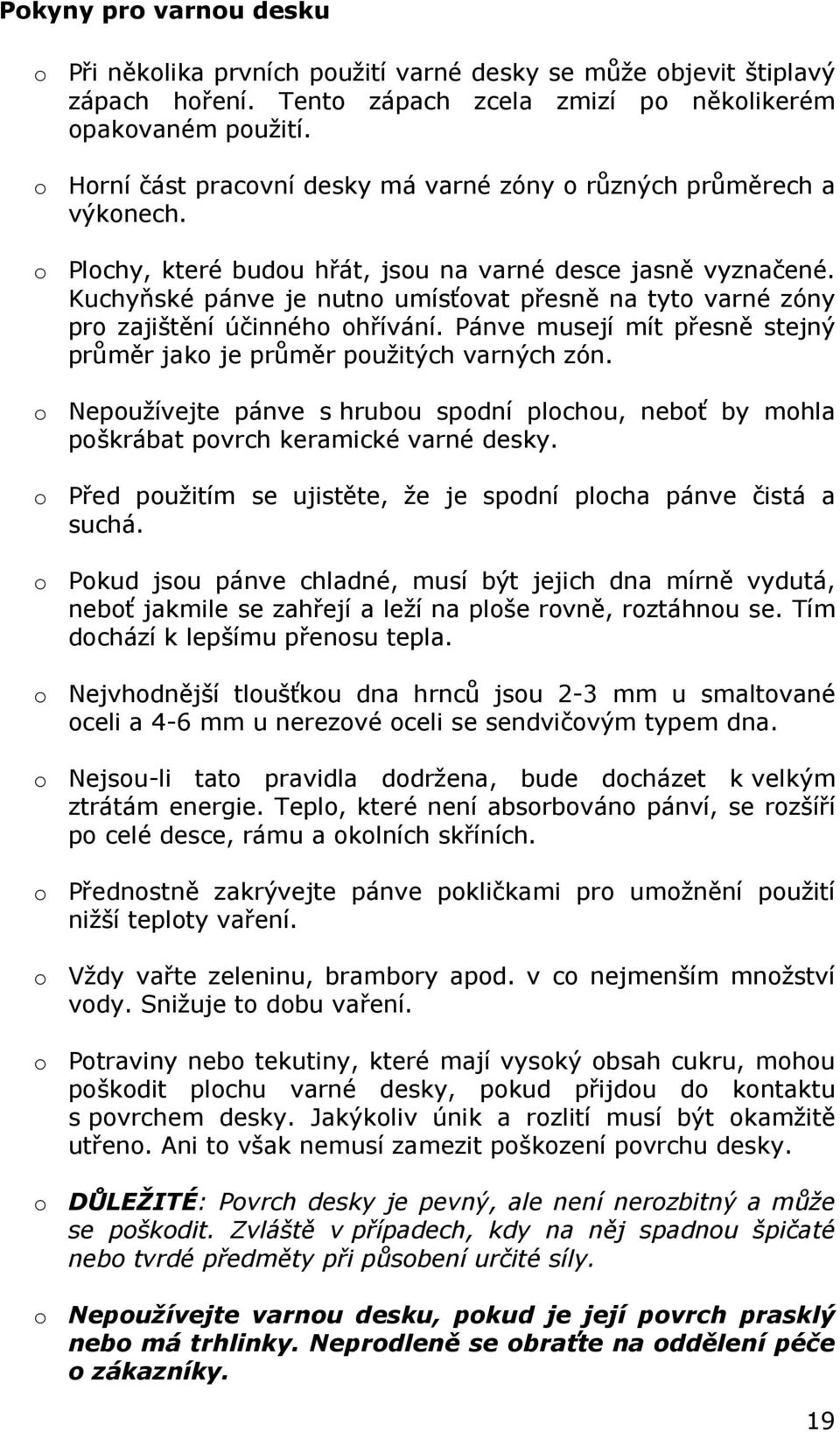

19 Pokyny pro varnou desku o Při několika prvních použití varné desky se může objevit štiplavý zápach hoření. Tento zápach zcela zmizí po několikerém opakovaném použití. o Horní část pracovní desky má varné zóny o různých průměrech a výkonech. o Plochy, které budou hřát, jsou na varné desce jasně vyznačené. Kuchyňské pánve je nutno umísťovat přesně na tyto varné zóny pro zajištění účinného ohřívání. Pánve musejí mít přesně stejný průměr jako je průměr použitých varných zón. o Nepoužívejte pánve s hrubou spodní plochou, neboť by mohla poškrábat povrch keramické varné desky. o Před použitím se ujistěte, že je spodní plocha pánve čistá a suchá. o Pokud jsou pánve chladné, musí být jejich dna mírně vydutá, neboť jakmile se zahřejí a leží na ploše rovně, roztáhnou se. Tím dochází k lepšímu přenosu tepla. o Nejvhodnější tloušťkou dna hrnců jsou 2-3 mm u smaltované oceli a 4-6 mm u nerezové oceli se sendvičovým typem dna. o Nejsou-li tato pravidla dodržena, bude docházet k velkým ztrátám energie. Teplo, které není absorbováno pánví, se rozšíří po celé desce, rámu a okolních skříních. o Přednostně zakrývejte pánve pokličkami pro umožnění použití nižší teploty vaření. o Vždy vařte zeleninu, brambory apod. v co nejmenším množství vody. Snižuje to dobu vaření. o Potraviny nebo tekutiny, které mají vysoký obsah cukru, mohou poškodit plochu varné desky, pokud přijdou do kontaktu s povrchem desky. Jakýkoliv únik a rozlití musí být okamžitě utřeno. Ani to však nemusí zamezit poškození povrchu desky. o DŮLEŽITÉ: Povrch desky je pevný, ale není nerozbitný a může se poškodit. Zvláště v případech, kdy na něj spadnou špičaté nebo tvrdé předměty při působení určité síly. o Nepoužívejte varnou desku, pokud je její povrch prasklý nebo má trhlinky. Neprodleně se obraťte na oddělení péče o zákazníky. 19

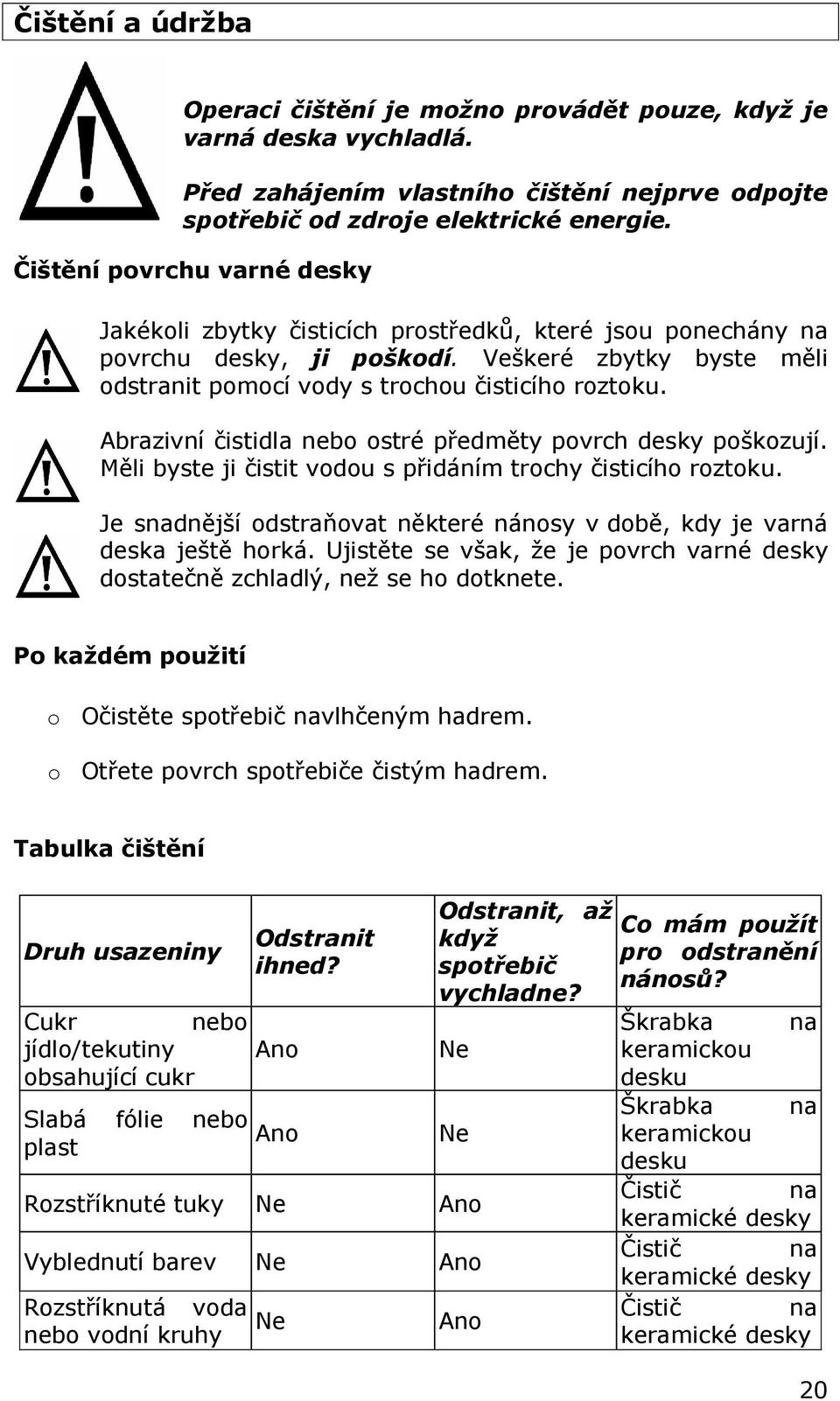

20 Čištění a údržba Operaci čištění je možno provádět pouze, když je varná deska vychladlá. Před zahájením vlastního čištění nejprve odpojte spotřebič od zdroje elektrické energie. Čištění povrchu varné desky Jakékoli zbytky čisticích prostředků, které jsou ponechány na povrchu desky, ji poškodí. Veškeré zbytky byste měli odstranit pomocí vody s trochou čisticího roztoku. Abrazivní čistidla nebo ostré předměty povrch desky poškozují. Měli byste ji čistit vodou s přidáním trochy čisticího roztoku. Je snadnější odstraňovat některé nánosy v době, kdy je varná deska ještě horká. Ujistěte se však, že je povrch varné desky dostatečně zchladlý, než se ho dotknete. Po každém použití o Očistěte spotřebič navlhčeným hadrem. o Otřete povrch spotřebiče čistým hadrem. Tabulka čištění Druh usazeniny Cukr nebo jídlo/tekutiny Ano obsahující cukr Slabá fólie nebo plast Odstranit ihned? Ano Rozstříknuté tuky Ne Odstranit, až když spotřebič vychladne? Ne Ne Ano Vyblednutí barev Ne Ano Rozstříknutá voda nebo vodní kruhy Ne Ano Co mám použít pro odstranění nánosů? Škrabka na keramickou desku Škrabka na keramickou desku Čistič na keramické desky Čistič na keramické desky Čistič na keramické desky 20

21 Používání škrabky na keramické desky Váš spotřebič je vybaven škrabkou na keramickou desku. Při používání škrabky na keramickou desku by měly být dodržovány následující pokyny: o Při čištění je nutno škrabku držet vůči desce pod určitým úhlem. o Zbytky by měly být odstraňovány opatrným posouváním nožové strany škrabky po keramickém povrchu. o Keramický povrch by se měl otírat hadrem, navlhčeným v teplé mýdlové vodě. o Osušte spotřebič otřením jeho povrchu čistou látkou. Použití speciálního čisticího prostředku na keramickou varnou desku Pro čištění keramické varné desky je možno zakoupit speciální čistící prostředek/kondicionér. Při používání tohoto čisticího prostředku na keramické varné desky je nutno dodržovat pokyny výrobce. Měli byste se ubezpečit, že prostředek je vhodný k použití pro Váš spotřebič. 21

22 Instalace Instalace musí být provedena příslušně kvalifikovanou osobou v souladu s platnými verzemi místních předpisů. o Místní přepisy a Bezpečnostní normy nebo jejich Evropské normy, které je nahrazují. o Stavebními předpisy. o Stavebními normami. o Předpisy pro elektrické instalace. o Předpisy o elektrické energii při práci. Umístění Sousední nábytek musí odolávat při použití tohoto zařízení minimálnímu nárůstu teploty o 85 C oproti teplotě okolního prostředí místnosti, ve které je spotřebič umístěn. Tento spotřebič se vestavuje do kuchyňské linky (podle velikosti) nebo pracovní desky 600 mm široké. Musí se dodržet minimální volné vzdálenosti:- o 700 mm mezi povrchem varné desky a spodní stranou jakékoli horizontální plochy nad deskou. o 50 mm kolem spotřebiče a mezi povrchem desky a hořlavými materiály. Vybalení spotřebiče Při vybalení zařízení zkontrolujte, zda byly v balení dodány následující položky: 1 Varná deska Baumatic 1 Škrabka na keramické varné desky 1 Manuál pro instalaci a pokyny 1 Záruční karta Baumatic 4 Fixační držáky 4 Fixační šrouby 22

23 Instalace spotřebiče o Do pracovní desky vyřízněte otvor odpovídající rozměrům na výše uvedeném obrázku. o DŮLEŽITÉ: Pod spotřebičem musí být přepážka zhotovená z izolačního materiálu (např. dřeva). Mezi přepážkou a spodní stranou desky musí zůstat mezera nejméně 17 mm. o DŮLEŽITÉ: Ujistěte se, že pod spodní částí pracovní desky na přední straně varné desky je mezera 5 mm pro účely ventilace. Ventilační otvor na zadní straně skříňky pod úrovní desky musí splňovat následující (viz obrázek). 23

24 o Opatrně otočte varnou desku horní stranou dolů a uložte ji na měkkou podložku. o Přilepte dodaný těsnící proužek kolem okrajů spotřebiče. o Ochranný kryt musí být z obou stran odstraněn. o Neponechávejte mezeru u těsnícího materiálu ani nepřekrývejte tloušťku. o DŮLEŽITÉ: Nepoužívejte silikonové těsnění pro utěsnění spotřebiče v otvoru. V tomto případě by bylo v budoucnosti obtížné vyjmout varnou desku z otvoru, zvláště v případě jejího nutného servisu. 24

25 (B) Upevňovací svorka (C) Šroub o Použijte upevňovací svorku, která je vhodná pro tloušťku Vaší pracovní desky. o Upevňovací svorku (B) umístěte do otvoru v každém rohu vespod desky. Poté vložte šroub (C) skrz otvor a upevňovací svorku (B). Částečně šrouby utáhněte tak, aby upevňovací svorka zůstala na místě. DŮLEŽITÉ: Šrouby nedotahujte zcela. o Opatrně otočte desku a jemně ji zasaďte do otvoru, který jste vyřízli. o Na spodní stranu desky nasaďte upevňovací svorky (B) a natočte je tak, aby byly na spodní straně pracovní desky a varné desky. o Pevně dotáhněte šrouby (C), abyste desku zajistili ve své poloze. 25

26 Připojení k elektrické síti Před vlastním připojením spotřebiče se ujistěte, že hodnota napájecího napětí, uvedená na typovém štítku, je v souladu s hodnotou napětí Vaší elektrické napájecí sítě. VAROVÁNÍ: Toto zařízení musí být uzemněno. o Tento spotřebič musí být zapojen do výstupu 20 A mající 3 mm izolovaný kontakt, umístěný na lehce přístupném místě, sousedícím se spotřebičem. o Pokud musíte vyměnit přívodní kabel, musí být uzemňovací vodič (žlutozelený) vždy o 10 mm delší než fázový vodič. o Ujistěte se, že teplota přívodního kabelu nepřekročí 50 C. o Je-li přívodní kabel poškozený, musí být nahrazen vhodným typem. o Typ přívodního kabelu: H05 RRF 3žilný x 1,5 mm² Výměna síťového napájecího kabelu Pokud dojde k poškození síťového napájecího kabelu, je nutno jej nahradit vhodným ekvivalentem. Síťový napájecí kabel musí být vyměněn při dodržení následujících pokynů: o Vypněte spotřebič ovládacím spínačem. o Otevřete svorkovou krabičku na spodní straně varné desky. o Vyšroubujte šrouby na svorkovnici, upevňující kabel. o Vyměňte kabel za nový o stejné délce a se stejnými specifikacemi. o Zelenožlutý vodič musí být připojen ke svorce označené. Musí být asi o 10 mm delší, než fázový a nulový vodič. 26

27 o Modrý nulový vodič musí být připojen ke svorce označené písmenem (N), fázový vodič musí být připojen ke svorce označené písmenem (L). Můj spotřebič nefunguje správně Varné zóny nepracují nebo se nezapínají. o Uplynulo více než 10 vteřin od zapnutí spotřebiče. Zapněte spotřebič znovu pomocí tlačítka ON /OFF a poté zapněte varnou zónu. o Byl zapnut bezpečnostní zámek (informace o tom, jak vypnout bezpečnostní zámek naleznete v Oddílu Uzamknutí varné desky ). o Sepnulo bezpečnostní vypínání. Stiskněte tlačítko ZAP/VYP pro resetování varné desky. o Zkontrolujte, zda je síťové elektrické napájení, přiváděné ke spotřebiči, správné a funkční. Zkontrolujte síťovou pojistku. Indikátor zbytkového tepla se nerozsvítil poté, co jsem vypnul varnou zónu. o Varná zóna byla zapnuta pouze na krátkou dobu, takže její teplota nepřekročila hodnotu 60 C. o Důležité: Pokud je varná zóna pravděpodobně teplejší než 60 C a indikátor zbytkového tepla se nerozsvítil, měli byste zavolat do Servisního oddělení Baumatic. Po zvolení varné zóny je slyšet bzučivý zvuk. o Toto je normální jev; po zahřátí varné zóny tento zvuk zmizí. Došlo ke změně barvy varných zón. o Toto může být způsobeno spálením zbytků jídel. Toto však neovlivňuje funkčnost spotřebiče. Měli byste se ale ujistit, zda jsou dodržovány pokyny pro pravidelné čištění. 27

28 Důležité informace a závěrečná upozornění! DŮLEŽITÉ: Jestliže Váš přístroj nepracuje správně, měli byste ho odpojit od elektrického zdroje a následně kontaktovat naši servisní linku na čísle NESNAŽTE SE PŘÍSTROJ SAMI OPRAVIT. Spotřebič musí být přístupný tak, aby technik mohl provést náležitou opravu. Jestliže nebude zajištěna dobrá přístupnost ke spotřebiči, technik opravu neprovede. V případě trvajícího požadavku na opravu ze strany zákazníka, musí být technikovi vydán písemný souhlas s opravou a v tomto případě za poškození způsobené spotřebičem instalovaným v rozporu s tímto návodem odpovídá zákazník. To se týká i situací, kdy jsou spotřebiče obloženy obkladačkami, utěsněné těsnícím materiálem nebo jsou zepředu zahrazeny dřevěnými překážkami, např. soklem. Dále také v případě, že byla provedena jakákoliv jiná instalace než podle specifikace firmy Baumatic. DŮLEŽITÉ: Výrobce si vyhrazuje právo drobných změn návodu, vyplývajících z inovačních nebo technologických změn spotřebiče, které nemají vliv na funkci spotřebiče. Detailní informace o Záručních podmínkách najdete na webových stránkách společnosti Baumatic nebo se obraťte na svého prodejce. Baumatic ČR spol. s r.o. Lípová Liberec 4 Tel:

29 United Kingdom Baumatic Ltd., Baumatic Buildings, 6 Bennet Road, Reading, Berkshire RG2 0QX United Kingdom Sales Telephone (0118) Sales Fax (0118) Customer Care Telephone (0118) Customer Care Fax (0118) Spares Telephone (01235) Advice Line Telephone (0118) sales@baumatic.co.uk customercare@baumatic.co.uk spares@baumatic.co.uk technical@baumatic.co.uk Website: Republic of Ireland Service Telephone Spares Telephone Czech Republic Baumatic CR spol s.r.o. Lípová Liberec 4 Czech Republic Slovakia Baumatic Slovakia, s.r.o. Galvániho 7/D Slovakia Germany Baumatic Gmbh Lilienthalstrasse Herford Deutschland Italy Baumatic Italia S.R.L. Via Galvani N Campodarsego (PD) Holland Baumatic Benelux B.V. Grindzuigerstraat MS ALMERE Nederland
