1 BHI cm indukční varná deska 1

2 Návod k obsluze pro Váš přístroj Baumatic BHI cm indukční varná deska s dotykovým posuvným ovládáním POZNÁMKA: Tento návod s pokyny pro uživatele obsahuje důležité informace včetně bodů k bezpečnosti a instalaci, které Vám umožní plně využít vlastnosti Vašeho spotřebiče. Uchovejte jej prosím na bezpečném místě, aby byl snadno přístupný pro budoucí použití jak pro Vás, tak i pro osoby, které nejsou seznámeny s provozem tohoto spotřebiče. 2

3 Obsah Ochrana životního prostředí 4 Důležité bezpečnostní informace 5 Specifikace 9 Rozměry výrobku a otvoru pro vestavbu 9 Specifikace výrobku 9 Uspořádání povrchu keramické desky 10 Uspořádání ovládacího panelu 11 Používání keramické varné desky 11 Před prvním použitím 11 Dotykové ovládání 12 Zapnutí varné desky 12 Zapnutí zóny a nastavení úrovně výkonu 13 Postupné vypnutí varné zóny 14 Vypnutí desky 15 Ukazatel zbytkového tepla 15 Čidlo hrnce 15 Kuchyňské nádobí, které je vhodné pro indukční desku 16 Zesilovací funkce BOOSTER 17 Časovač desky 17 Zrušení funkce časovače 20 Zamčení varné desky 21 Bezpečnostní vypnutí 21 Ochrana proti přehřátí 22 Pokyny pro varnou desku 22 Čištění a údržba 23 Instalace 25 Připojení k elektrické síti 28 Můj spotřebič nepracuje správně 30 Baumatic čisticí prostředky 32 3

4 Ochrana životního prostředí LIKVIDACE ODPADU Roztřiďte odpad podle různých materiálů (kartón, polystyrén, atd.) a zlikvidujte jej podle místních předpisů (zákon č.185/2001 Sb. o odpadech 18 a 19 a vyhláška č.338/97 Sb. 16). Spotřebič i jeho části předejte po skončení jejich životnosti do sběrných surovin ( 16 a 17 vyhláška č. 338/97 Sb.). Tento spotřebič je určen jenom pro použití v domácnosti. Vážený zákazníku, děkujeme Vám, že jste si vybral náš výrobek. Prosíme, abyste si pozorně přečetl Návod na obsluhu, což Vám pomůže správně používat spotřebič. Prosíme, uschovejte si ho pro budoucí potřebu. Protože Baumatic neustále vylepšuje své produkty, vyhrazuje si právo učinit změny, které budou považovány za nevyhnutelné, bez upozornění v této Příručce. ZÁRUKA Na Váš nový spotřebič poskytujeme 24měsíční záruku. Upozornění Na Záručním listě si nechte potvrdit datum instalace a uvedení do provozu. Prosím, uchovejte si také účet o zaplacení za spotřebič/ fakturu. Tato dokumentace bude od Vás požadována servisním technikem při záruční opravě. Instalaci spotřebiče svěřte odborné firmě, organizaci k tomu oprávněné. V opačném případě Vaše právo na bezplatné odstranění závady zaniká. POPRODEJNÍ SERVIS Vysoká kvalita a vyspělá technologie našich spotřebičů zaručuje jejich bezchybný provoz. Avšak dojde-li k závadě, pokuste se odstranit ji zkontrolováním, zda jste postupovali podle pokynů uvedených v tomto návodu. V případě potřeby odborné technické pomoci prosíme, kontaktujte naše servisní středisko: Telefon v pracovní dny od 9.00 do hod. nebo na 4

5 Prosíme, abyste měli připravené po ruce následující údaje: typ výrobku / model sériové číslo datum zakoupení spotřebiče Poznámka Tato příručka s pokyny pro uživatele obsahuje důležité informace, včetně bezpečnostních a instalačních pokynů, které Vám umožní získat z Vašeho spotřebiče maximální výkon. Uchovávejte ji na bezpečném místě tak, aby byla snadno dostupná pro budoucí použití. Důležité bezpečnostní informace Všeobecné informace Pro Baumatic je nejdůležitější Vaše bezpečnost. Před zahájením vlastní instalace a používáním tohoto spotřebiče si prosím důkladně pročtěte tuto instrukční příručku. Pokud vám nejsou jakékoli informace uvedené v této příručce jasné, prosím spojte se s Technickým oddělením Baumatic. o Tento spotřebič je navržen pro použití v domácnostech a pro vaření a smažení domácích jídel. o Důležité Sousední nábytek a všechny materiály použité v instalaci musí odolávat při použití tohoto zařízení minimálně teplotě zvýšené o 85 C nad teplotu okolního prostředí místnosti, ve které je spotřebič umístěn. o Materiály a použitá lepidla musí odolávat vyšším teplotám, odpovídajícím normě ČSN EN Materiály a lepidla, které neodpovídaní uvedené normě se mohou zdeformovat nebo odlepit. V případě nedodržení tohoto upozornění Baumatic nenese jakoukoli odpovědnost za způsobené škody. o Některé typy vinylového nebo laminátového kuchyňského nábytku jsou zvláště náchylné k tepelnému poškození nebo mění barvy při teplotách mimo výše uvedené hodnoty. o Jakékoli škody způsobené spotřebičem nainstalovaným s nedodržením tohoto teplotního limitu, budou výhradní odpovědností majitele. o Váš nový spotřebič má záruku na elektrické nebo mechanické defekty a podléhá určitým výjimkám, které jsou uvedeny v Záručních podmínkách Baumatic. Předcházející nijak neovlivňuje 5

6 Vaše zákonná práva. o Použití tohoto spotřebiče pro jakýkoli jiný účel nebo v jakémkoli jiném prostředí bez výslovného souhlasu společnosti Baumatic znamená zánik záruky a práva na reklamaci. o Tento spotřebič nesmíte používat pro odkládání věcí nebo jako pracovní plochu. o Společnost Baumatic nepovoluje provádění žádných modifikací na spotřebiči. o Na horní desce nebo v blízkosti spotřebiče byste neměli odkládat nebo umísťovat hořlavé nebo vysoce hořlavé kapaliny/materiály. Věci zhotovené z hliníku, plastů nebo plastových fólií by měly být udržovány v dostatečné vzdálenosti od spotřebiče, neboť se mohou připéct k povrchu. o Opravy mohou provádět pouze servisní inženýři společnosti Baumatic nebo autorizovaní servisní zástupci. Bezpečnost dětí o Baumatic důrazně doporučuje zamezit přítomnosti nemluvňat a malých dětí v blízkosti spotřebiče a zásadně zamezit, aby se nikdy nemohly dotýkat spotřebiče. Během a po použití spotřebiče jsou všechny plochy horké. o Pokud je nezbytné, aby mladší členové rodiny zůstali v kuchyni, zajistěte prosím, že budou po celou dobu pod přísným dohledem. o Starší děti mohou používat spotřebič pouze pod dohledem dospělých osob. Všeobecná bezpečnost o Spotřebič může nainstalovat a připojit pouze příslušně kvalifikovaná osoba. o Je nutno také zajistit, že jednotky a pracovní plochy, mezi které bude spotřebič nainstalován, splňují příslušné normy. o Pokud si všimnete jakýchkoliv prasklin, štěpů či trhlin ve sklokeramice, musíte okamžitě spotřebič vypnout a odpojit jej od elektrické sítě. V opačném případě hrozí riziko úrazu elektrickým proudem. 6

7 Za provozu o Jakákoli fólie nebo nálepky, které zůstaly při dodávce na ploše varné desky, musí být před použitím spotřebiče odstraněny. o Při používání spotřebiče je nutno být opatrný, jinak hrozí riziko popálení. o Je nutno zamezit kontaktu elektrického připojovacího kabelu s varnou deskou, když je horká, nebo s horkým nádobím. o Pokud dojde k přehřátí tuku nebo oleje, může velmi rychle dojít k jejich vznícení. Z tohoto důvodu, když se připravuje jídlo s tukem nebo s olejem, nesmí zůstat spotřebič bez dohledu. o Ujistěte se, že po použití spotřebiče jsou všechny zóny vypnuty. o DŮLEŽITÉ: Tato keramická indukční deska plně odpovídá platné legislativě, týkající se elektromagnetického rušení a je navržena tak, aby se nerušila a jinými elektronickými spotřebiči za předpokladu, že odpovídají stejné legislativě. o Jelikož deska vytváří ve své bezprostřední blízkosti magnetická pole, kardiostimulátory a aktivní srdeční implantáty musí být v provedení odpovídajícím příslušným předpisům. Nejste-li si jisti, měli byste se spojit s výrobcem Vašeho přístroje nebo lékařem. V tomto ohledu může Baumatic jen zaručit shodu našeho vlastního výrobku. o Je-li na varnou zónu, která je zapnuta, položen předmět z kovu (např. poklička, nůž, vidlička nebo lžíce), může se zahřát. Čištění o Čištění varné desky je nutno provádět pravidelně. o DŮLEŽITÉ: Před zahájením čištění by měl být spotřebič odpojen od sítě a ponechán vychladnout. o Velmi opatrně je nutno postupovat při proceduře čištění, která následuje bezprostředně po použití spotřebiče. o Pro čištění spotřebiče nesmíte používat paroproudové čištění nebo jakékoli jiné čištění s použitím vysokého tlaku. 7

8 Instalace Tento spotřebič musí být správně nainstalován příslušně kvalifikovanou osobou a přísně v souladu s pokyny výrobce. Další informace naleznete ve specifickém oddílu této příručky, který se týká vlastní instalace. Baumatic odmítá jakoukoli odpovědnost za zranění nebo škodu na osobách či majetku následkem nesprávného používání nebo nesprávné instalace tohoto spotřebiče. Prohlášení o shodě Tento spotřebič vyhovuje následujícím Evropským směrnicím: -73/23/EEC z 19/02/1973 Směrnice o nízkém napětí. -89/336/EEC z 03/05/1989 EMC směrnice začleňující doplňující směrnici 92/31/EEC. -93/68/EEC z 22/07/1993 CE Směrnice o značení. -89/109/EEC z 25/01/1992 Materiály, které se smí dotýkat potravin. o Výrobce prohlašuje, že tato varná deska je vyrobena s použitím certifikovaných materiálů a požaduje, aby spotřebič byl nainstalován v souladu s aktuálními platnými normami. Tento spotřebič musí být používán zaškolenou osobou pouze pro domácí účely. Jak zamezit poškození spotřebiče o Spadnutím předmětů na keramické sklo může dojít k jeho poškození. o Okraje keramického skla mohou být poškozeny nárazy nádobím. o Litinové nádobí a nádobí z litého hliníku s poškozenými dny může poškrabat plochu keramické desky, pokud je po ní taženo. o Pánve musí být zvedány a pokládány na plochu varné desky bez tažení po této desce. o Varné zóny nesmí být zapínány bez nádobí umístěného na dané zóně. Toto nádobí nesmí být prázdné. o Potraviny nebo tekutiny, které mají vysoký obsah cukru, mohou povrch desky poškodit, jestliže přijdou do styku s horkým povrchem keramické desky. Každé úniky a rozlití musí být okamžitě utřeno; toto utření však přesto nemusí zamezit poškození povrchu varné desky. 8

9 Specifikace Rozměry výrobku a otvoru pro vestavbu Rozměry výrobku: Rozměry otvoru pro vestavbu: Hloubka: 520 mm Hloubka: 495 mm Šířka: 590 mm Šířka: 565 mm Výška: 56,5 mm Výška: 106,5 mm Specifikace výrobku o 2 x 2,30 kw indukční varná zóna s posilovačem (2.60kW) (Ø 220 mm) o 2 x 1,20 kw indukční varná zóna s posilovačem (1.50kW) (Ø 180 mm) o 1 x 1,50 kw indukční varná zóna (Ø 180 mm) o 1 x 1,50 kw indukční varná zóna (Ø 140 mm) o Přední dotykové posuvné ovládání o Bezpečnostní zámek o 4 indikátory zbytkového tepla o 4 nezávislé generátory indukce o Elektronický časovač o Integrovaná detekce hrnce o Bez rámečku 9

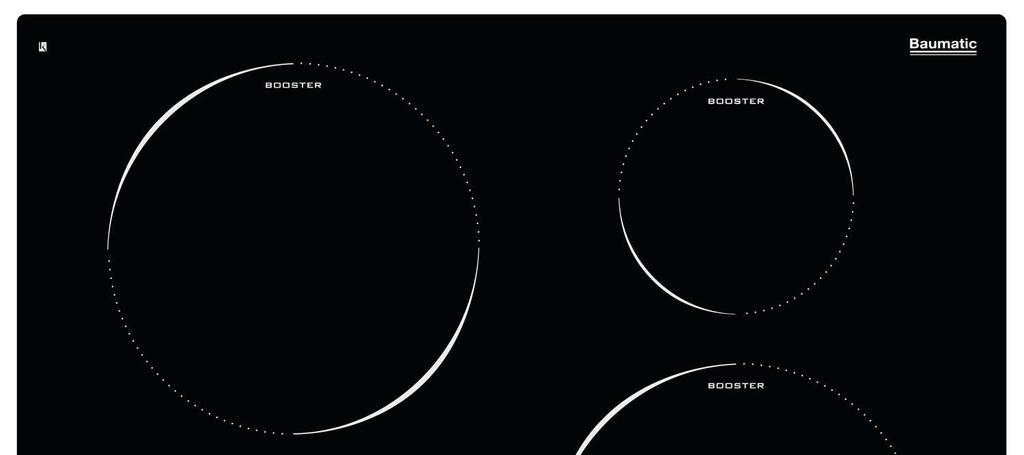

10 Standardní příslušenství o Škrabka na sklokeramické desky Elektrické údaje Jmenovité napětí: Pojistka: Maximální jmenovitý příkon: Síťový kabel: V Hz 30 A 7,60 kw 3žílový x 6 mm² (není součástí dodávky) Prosím, poznamenejte si pro budoucí odkazy následující informace, které také naleznete na typovém štítku a dále datum nákupu, který je uveden na prodejní faktuře. Typový štítek Vaší varné desky je umístěn na spodní části spotřebiče. Je tudíž účelné si poznamenat tyto informace před vlastní instalací spotřebiče. Model Sériové číslo Datum nákupu... Uspořádání povrchu keramické desky 1) 1.20 kw indukční zóna s posilovačem (1.50 kw) Ø 140 mm 2) 2.30 kw indukční zóna s posilovačem (2.60 kw) Ø 220 mm 3) 1.20 kw indukční zóna s posilovačem (1.50 kw) Ø 140 mm 4) 2.30 kw indukční zóna s posilovačem (2.60 kw) Ø 220 mm 10

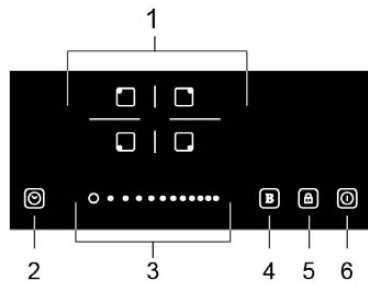

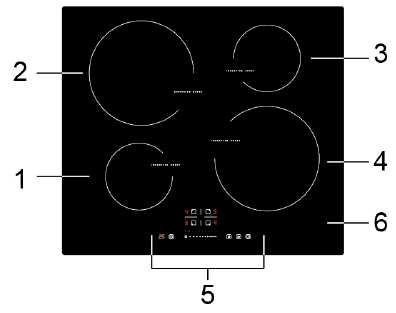

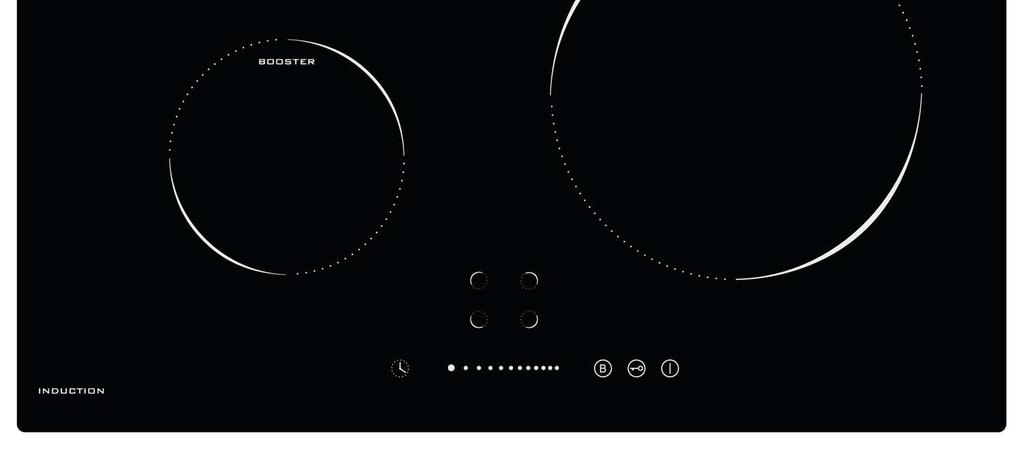

11 5) Kontrolní panel 6) Povrch desky Uspořádání ovládacího panelu 1) Tlačítka pro volbu varné zóny 2) Tlačítko časovače 3) Posuvné ovládání pro nastavení stupně výkonu 4) Tlačítko zesilovací funkce BOOSTER 5) Tlačítko bezpečnostního zámku 6) Tlačítko ON/OFF Používání keramické varné desky Před prvním použitím DŮLEŽITÉ: Měli byste vyčistit povrch keramické varné desky (viz kapitola Čištění a údržba ). o Měli byste zapnout jednu varnou zónu na dobu 5 minut při nastavení maximálního výkonu. To pomůže odstranit jakékoli případné nové zápachy, které se mohou uvolnit a dále vypařit vlhkost, která se vytvořila na varných deskách v průběhu transportu. o Nevypalujte najednou více než jednu zónu. o Při vypalování zóny na ni musíte umístit pánev naplněnou do poloviny studenou vodou. Jinak indukční zóna nebude pracovat. 11

12 Dotykové ovládání o Všechny operace jsou prováděny pomocí dotykových ovládacích prvků, které se nacházejí na ovládacím panelu. o Každý dotykový ovládací prvek má přiřazeno své optické zobrazení. o Pro ovládání desky byste měli použít bříško Vašeho prstu, ne pouze horní hranu. o Pokaždé, když je zaznamenán dotyk, ozve se zvukový signál. o Měli byste se ujistit, že ovládací prvky jsou čisté, suché a nezakrývají je žádné předměty. Dokonce i tenký pramínek vody může způsobit, že se deska špatně ovládá. Zapnutí varné desky o Když se deska zapojí do elektrické sítě, ozve se zvukový signál. Všechny indikátory varných zón zobrazí -. Deska je nyní v režimu stand-by (což znamená, že pro spuštění desky ji musíte zapnout). o Stiskněte tlačítko zapnutí a vypnutí (ON/OFF). 12

13 Zapnutí zóny a nastavení úrovně výkonu Důležité: Volba varné zóny musí být provedena během jedné minuty od chvíle, kdy desku zapnete. o Ujistěte se, že spodní strana nádobí je čistá a suchá předtím, než vhodné nádobí položíte na varnou zónu. o Zvolte si varnou zónu, kterou chcete použít a stiskněte tlačítko dané varné zóny. Indikátor dané varné zóny se rozsvítí. Zvýšení výkonu o Zvolte si výkon dané varné zóny, kterou jste si zvolili pomocí použití posuvného ovladače nastavení výkonu. Pokud nenastavíte výkon varné zóny do 1 minuty, varná deska se vypne automaticky. Snížení výkonu o Posouvejte ovladač nastavení výkonu doprava, abyste zvýšili její výkon. Pokud budete posouvat tento ovladač doleva, snížíte výkon desky. Výkon desky se objeví na displeji relevantní varné zóny. o Můžete upravit výkon varné zóny kdykoliv během vaření a to pomocí posuvného ovladače. o Pokud displej bliká a objevuje se na něm symbol, který je vedle, je to spojeno s nastavení teploty. To znamená: Nedali jste hrnec/pánev na správnou varnou zónu nebo Hrnec/pánev není vhodná není vhodná pro indukční desku nebo Hrnec/pánev je příliš malá nebo není ve středu varné zóny. 13

14 o Varná zóna nezačne hřát pokud na ní není umístěna vhodná varné nádobí. Displej se automaticky vypne, pokud na varnou zónu není umístěno vhodné nádobí. Výkony o Všeobecné pokyny pro vaření různých druhů potravin při různých výkonech naleznete v tabulce níže. o Prosíme uvědomte si, že tato tabulka je zde uvedena pouze jako příklad. Je vždy důležité brat ohled na množství potravin, váhu, nádobí a take na osobní preference. Výkon Doporučené použití 1-2 o Jemné ohřívání malých porcí potravin. o Rozpouštění čokolády, másla a vaření potravin, které se rychle spálí. o Pomalé vaření. o Pomalé ohřívání. 3-4 o Ohřívání. o Rychlé vaření. o Vaření rýže. 5-6 o Dělání palačinek. 7-8 o Omáčky. o Vaření těstovin. 9 o Smažení. o Vaření polévky v bodu varu. o Vaření vody. Postupné vypnutí varné zóny o Stiskněte tlačítko volby varné zóny, kterou chcete vypnout. o Stiskněte ovladač doleva, dokud nedosáhne nejnižší teploty. Na indikátoru zóny nezobrazí číslo 0. o Po několika vteřinách se varná zóna vypne. 14

15 o Na indikátoru zóny se zobrazí H, dokud teplota zóny neklesne na bezpečnou teplotu (více informací naleznete v části o ukazateli zbytkového tepla ). o Po několika vteřinách se varná zóna vypne. Vypnutí desky Po vypnutí všech varných zón byste měli vypnout celou desku. o Stiskněte tlačítko zapnutí a vypnutí (ON/OFF). o Stisknutím tlačítka ON/OFF je možné desku vypnout kdykoli. Ukazatel zbytkového tepla o Po vypnutí varné zóny se na indikátoru příslušné zóny zobrazí blikající písmeno H. To znamená, že teplota zóny je nad 60 C, a proto je stále dost vysoká na to, aby způsobila zranění. o Důležité: Jestliže dojde k vypnutí síťového napájení, indikátor zbytkového tepla zmizí. Čidlo hrnce Každá zóna má v sobě čidlo, takže může detekovat přítomnost hrnce. o Čidlo je jemně naladěno k detekování hrnce na něj položeného. Hrnec/pánev by měla být o jednu velikost menší než průměr zóny. o Pokud se po umístění hrnce/pánve na varnou zónu objeví na indikátoru dané varné zóny symbol U, znamená to, že nádobí není správně na varné zóně umístěno nebo nemá vhodný tvar. o Pokud je zvolena varná zóna, ale nedetekuje žádný hrnec nebo pánev, senzorový systém zkontroluje přítomnost nádobí každých 15

16 pár vteřin. Pokud i přesto není zjištěna přítomnost nádobí, deska se automaticky po dvou minutách vypne. o Měli byste zkontrolovat, zda hrnce jsou vhodné pro používání na indukční desce (viz ochranná známka nebo pokyny výrobce). Kuchyňské nádobí, které je vhodné pro indukční desku Tabulka níže uvádí kuchyňské nádobí, které je běžně vhodné pro používání na desce s indukčními zónami: Kuchyňské nádobí Ocel, smaltovaná ocel Litina Nerezová ocel Hliník, měď, mosaz Sklo, keramika, porcelán Vhodné Ano Ano Ano (jestliže tak uvede výrobce hrnce) Ne Ne o Dna hrnců by měla být rovná a co nejsilnější. o Určité druhy kuchyňského nádobí mohou při používání na desce s indukčními zónami vydávat hluk. To neznamená závadu na spotřebiči. o Důležité: Měli byste zkontrolovat, zda hrnce jsou postavena na střed indukční zóny, kterou používáte. Zesilovací funkce BOOSTER K získání rychlejšího a výkonnějšího ohřevu můžete na jakoukoliv varnou zónu použít funkci BOOSTER. o Stiskněte tlačítko volby varné zóny, kterou chcete použít. o Poté stiskněte tlačítko funkce BOOSTER. Indikátor zóny zobrazí b, čímž signalizuje, že je funkce aktivována. 16

17 o Funkce BOOSTER bude u vybrané zóny zapnuta na maximální výkon po dobu 5 minut. Poté se zóna vrátí k původnímu nastavení výkonu. o Funkce BOOSTER může být použita pro každou varnou zónu. Časovač desky Vaše deska je vybavena časovačem, který, je nastaven na dobu od 1 minuty do 99 minut. Na konci naprogramovaného času zazní zvukový signál. o Nejprve desku zapněte pomocí tlačítka ON/OFF. Časovač desky můžete zapnout i pokud nebudete zapínat varnou zónu. o Stiskněte tlačítko časovače, abyste spustili časovač. Indikátor časovače ukáže výchozí dobu odpočítávání 10 minut a číslo 0 začne blikat. o Nastavte požadovaný čas na odpočítávání (minuty) pomocí posuvného ovladače. Posuvný ovladač funguje tak, že pokud ho posunete doprava, čas se bude zvyšovat v jednominutových intervalech. Pokud ovladač posunete doleva, čas se bude snižovat v jednominutových intervalech. o Stiskněte znovu znovu a 1 začne blikat. o Nastavte požadovanou dobu odpočítávání pomocí posuvného ovladače. Pokud budete posouvat posuvný ovladač doprava, čas se bude zvyšovat v intervalu 10ti minut. Pokud budete posouvat posuvným ovladačem doleva, čas se bude snižovat v intervalu 10ti minut. 17

18 o Pokud se požadovaný čas ukazuje na displeji, pusťte všechny ovládací prvky. Na displeji se ukáže čas, který zbývá do chvíle než začne automatické odpočítávání. Ve chvíli, kdy uplyne nastavený čas, zazní zvukový signal po dobu 30ti vteřin a indicator časovače ukáže - -. Časovač desky (spojený s varnou zónou) Můžete spojit nastavení časovače k dané varné zóně. To znamená, že pokud skončí nastavená doba odpočítávání, varná zóna se automaticky vypne. o Stiskněte tlačítko ON/OFF, abyste desku zapli. o Stiskněte tlačítko zvolené varné zóny, kterou chcete použít a umístěte na ní vhodnou pánev/hrnec. Zvýšení hodnoty o Zvolte si výši výkonu desky pro varnou zónu, kterou jste si zvolili a to pomocí posuvného ovladače. o Snížení hodnoty 18

19 o Stiskněte tlačítko časovače, abyste spustili odpočítávání. Indikátor časovače ukáže výchozí dobu odpočítávání 10 a číslo 0 začne blikat. o Nastavte si požadovaný čas odpočítávání (minuty) pomocí posuvného ovladače. Pokud budete posouvat ovladač doprava, čas se bude zvyšovat v intervalu 1 minuty. Pokud budete posouvat ovladač doleva, čas se bude snižovat v intervalu 1 minuty. o Stiskněte tlačítko časovače a 1 začne blikat. o Nastavte si požadovanou dobu pro odpočítávání pomocí posuvného ovladače. Pokud budete posouvat ovladač doprava, čas se bude zvyšovat v intervalu 10ti minut. Pokud budete posouvat posuvný ovladač doleva, čas se bude snižovat v intervalu 10ti minut. o Pokud se na displeji ukáže požadovaná doba odpočítávání, pusťte všechny ovládací prvky. Na displeji se ukáže zbývající čas do chvíle, kdy odpočítávání začne automaticky. o Červený bod se objeví vedle indikátoru výkonu příslušné varné zóny. Pokud jste nastavili pro vice zón najednou, červený bod se objeví u indikátorů výkonu všech relevantních zón. Displej časovače ukáže nejnižší dobu odpočítávání a odpovídající červený bod začne blikat. 19

20 Nastaven na 15 minut Nastaven na 45 minut o Když skončí nastavené odpočítávání, příslušná varná zóna se automaticky vypne. Pokud je nastaveno odpočítávání ještě na jiných varných zónách, displej časovače zobrazí nový nejnižší čas odpočítávání a červený bod začne blikat u odpovídající varné zóny. VAROVÁNÍ: Pokud je používána jakákoliv jiná varná zóna a to bez nastaveného odpočítávání, bude I nadále pracovat (to znamená, že se automaticky nevypne jako zóna, která má nastavené odpočítávání). Proto zónu musíte vypnout ručně poté, co je dokončíte vaření Zrušení funkce časovače o Stiskněte tlačítko vybrané varné zóny, pro kterou chcete zrušit odpočítávání. o Stiskněte tlačítko časovače a indicator začne blikat. o Posuvným ovladačem posouvejte doleva, abyste snížili čas dokud se neobjeví 00. Časovač bude pro danou varnou zónu zrušen. 20

21 Zamčení varné desky Je možné zamknout ovladače varné desky, abyste se vyhnuli případnému neoprávněnému použití dětmi nebo jinými osobami. o Celá deska může být uzamčena stisknutím tlačítka bezpečnostního zámku a to i když je deska v provozu. o Displej časovače zobrazí L0, čímž signalizuje, že je bezpečnostní zámek aktivován. o Když je aktivovaný bezpečnostní zámek, všechny tlačítka jsou blokována vyjma hlavního vypínače ON/OFF. o Pro deaktivaci bezpečnostního zámku, musíte stisknout tlačítko bezpečnostního zámku na pár vteřin. Symbol L0 zmizí z displeje časovače a poté můžete desku použít opět v normálních režimu. o Jestliže se deska vypne pomocí tlačítka ON/OFF a to když je nastaven bezpečnostní zámek, bezpečnostní zámek bude stale aktivní když je bude deska znovu zapnuta Bezpečnostní vypnutí o Pokud zůstane omylem zapnuta jedna nebo více varných zón, bezpečnostní vypnutí se aktivuje po určité době. Délka této doby závisí na výši výkonu varné zóny/varných zón. Výkon Časový limit (hodiny) Pokud je vice než jedna zóna v provozu ve chvíli, kdy další varná zóna dosáhne bodu bezpečnostního vypnutí, vypne se pouze zóna která dosáhla bodu bezpečnostního vypnutí. 21

22 Ochrana proti přehřátí o Tato varná deska je vybavena teplotním sensorem, který monitoruje teplotu uvnitř spotřebiče o Pokud je zjištěna neobvyklá teplota, indukční deska přestane pracovat automaticky. Pokyny pro varnou desku o Při několika prvních použití varné desky se může objevit štiplavý zápach hoření. Tento zápach zcela zmizí po několikerém opakovaném použití. o Horní část pracovní desky má varné zóny o různých průměrech a výkonech. o Plochy, které budou hřát, jsou na varné desce jasně vyznačené. Kuchyňské pánve je nutno umísťovat přesně na tyto varné zóny pro zajištění účinného ohřívání. Pánve musejí mít přesně stejný průměr jako je průměr použitých varných zón. o Nepoužívejte pánve s hrubou spodní plochou, neboť by mohla poškrábat povrch keramické varné desky. o Před použitím se ujistěte, že je spodní plocha pánve čistá a suchá. o Pokud jsou pánve chladné, musí být jejich dna mírně vydutá, neboť jakmile se zahřejí a leží na ploše rovně, roztáhnou se. Tím dochází k lepšímu přenosu tepla. o Nejvhodnější tloušťkou dna hrnců jsou 2-3 mm u smaltované oceli a 4-6 mm u nerezové oceli se sendvičovým typem dna. o Nejsou-li tato pravidla dodržena, bude docházet k velkým ztrátám energie. Teplo, které není absorbováno pánví, se rozšíří po celé desce, rámu a okolních skříních. o Přednostně zakrývejte pánve pokličkami pro umožnění použití nižší teploty pro vaření. o Vždy vařte zeleninu, brambory apod. v co nejmenším množství vody. Snižuje to dobu vaření. o Potraviny nebo tekutiny, které mají vysoký obsah cukru, mohou poškodit plochu varné desky, pokud přijdou do kontaktu s povrchem keramické desky. Jakýkoliv únik a rozlití musí být 22

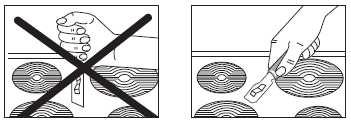

23 okamžitě utřeno. Ani to však ještě nemusí zamezit poškození povrchu varné desky. o Důležité: Povrch desky je pevný, ale není nerozbitný a může se poškodit. Zvláště v případech, kdy na něj spadnou špičaté nebo tvrdé předměty při působení určité síly. o Nepoužívejte varnou desku, pokud je její povrch prasklý nebo má trhlinky. Neprodleně se obraťte na oddělení péče o zákazníky. Čištění a údržba Operace čištění je možno provádět pouze, když je varná deska vychladlá. Před zahájením vlastního čištění nejprve odpojte spotřebič od zdroje elektrické energie. Čištění povrchu varné desky Jakékoli zbytky čisticích prostředků, které jsou ponechány na povrchu desky, ji poškodí. Veškeré zbytky byste měli odstranit pomocí vody s trochou čisticího roztoku. Abrazivní čistidla nebo ostré předměty povrch desky poškozují. Měli byste ji čistit vodou s přidáním trochy čisticího roztoku. Je snadnější odstraňovat některé nánosy v době, kdy je varná deska ještě horká. Ujistěte se však, že je povrch varné desky dostatečně zchladlý, než se ho dotknete. Po každém použití o Očistěte spotřebič pomocí navlhčeného hadru a malého množství tekutého mycího prostředku. o Otřete povrch spotřebiče čistým hadrem. 23

24 Tabulka čištění Druh usazeniny Cukr nebo jídlo/tekutiny obsahující cukr Slabá fólie nebo plast Odstranit ihned? Ano Ano Odstranit, až spotřebič vychladne? Ne Ne Rozstříknuté tuky Ne Ano Vyblednutí barev Ne Ano Rozstříknutá voda nebo vodní kruhy Ne Ano Co mám použít pro odstranění nánosů? Škrabka na keramickou desku Škrabka na keramickou desku Čistič na keramické desky Čistič na keramické desky Čistič na keramické desky Používání škrabky na keramické desky Váš spotřebič je vybaven škrabkou na keramickou desku. Při používání škrabky na keramickou desku by měly být dodržovány následující pokyny: o Při čištění je nutno škrabku držet vůči desce pod určitým úhlem. o Zbytky by měly být odstraňovány opatrným posouváním nožové strany škrabky po keramickém povrchu. o Keramický povrch by se měl otírat hadříkem, navlhčeným roztokem vody a čisticí kapaliny. o Osušte spotřebič otřením jeho povrchu čistou látkou. 24

25 Použití speciálního čisticího prostředku pro keramickou varnou desku Pro čištění keramické varné desky je možno zakoupit speciální čistící prostředek/kondicionér. Při používání tohoto čisticího prostředku pro keramické varné desky je nutno dodržovat pokyny výrobce. Měli byste se ubezpečit, že prostředek je vhodný k použití pro Váš spotřebič. Instalace Instalace musí být provedena příslušně kvalifikovanou osobou v souladu s platnými verzemi místních předpisů. o Místní přepisy a Bezpečnostní normy nebo jejich Evropské normy, které je nahrazují. o Stavebními předpisy. o Stavebními normami. o Předpisy pro elektrické instalace. Umístění Sousedící nábytek musí odolávat při použití tohoto zařízení minimálnímu nárůstu teploty o 85 C oproti teplotě okolního prostředí místnosti, ve které je spotřebič umístěn. Tento spotřebič je zařazen do třídy 3 a vestavuje se do kuchyňské linky (podle velikosti) nebo pracovní desky 600 mm široké a silné nejméně 30 mm. Musí se dodržet minimální volné vzdálenosti:- o 700 mm mezi plochou varné desky a spodní stranou jakékoli horizontální plochy nad deskou. o 50 mm kolem stran a čela spotřebiče. o 55 mm mezi zadním okrajem desky a stěnou za ní. o Je-li deska umístěna tak, že pravá nebo levá strana spotřebiče bude sousedit s okrajem kuchyňské linky. Musí zde zůstat 25

26 mezera nejméně 150 mm mezi bočním okrajem desky a svislou plochou kuchyňské linky. o Důležité: Pod výrobkem musí být prostor pro izolační materiál (např. dřevo). Zde musí být prostor alespoň 50 mm pod výrobkem a přepažením. Vývod vzduchu 5 mm Přívod vzduchu o Musíte se ujistit, že zde existuje 5 mm mezera pod spodní hranou přední části desky. Vybalení spotřebiče Při vybalení zařízení zkontrolujte, zda byly v balení dodány následující položky: 1 Varná deska Baumatic 1 Škrabka na keramické varné desky 1 Manuál pro instalaci a pokyny 1 Záruční karta Baumatic Fixační držáky Fixační šrouby 26

27 Instalace spotřebiče Důležité: Kolem vnější strany desky se nacházejí ventilační prostory. MUSÍTE se proto ujistit, že tyto prostory nejsou blokovány kuchyňskou linkou. Viz obrázek vedle. o DŮLEŽITÉ: Nepoužívejte silikonové těsnění pro utěsnění spotřebiče v tomto otvoru. V tomto případě by bylo v budoucnosti obtížné vyjmout varnou desku z otvoru, zvláště v případě jejího nutného servisu. 27

28 držák o Opatrně otočte zpět varnou desku a poté ji pomalu zapusťte do výřezu, který jste předtím vyřízli. o Držák přitom musíte umístit na spodní část varné desky takovým způsobem, aby byl v souladu s otvorem, který jste vyřízli. S použitím dodaných šroubů připevněte držák k varné desce. Tyto šrouby MUSÍTE řádně dotáhnout. Připojení k elektrické síti Tento spotřebič musí instalovat kvalifikovaná osoba podle platného vydání místních předpisů a v souladu s pokyny Baumatic. Před vlastním připojením spotřebiče se ujistěte, že hodnota napájecího napětí, uvedená na typovém štítku, je v souladu s hodnotou napětí Vaší elektrické napájecí sítě. VAROVÁNÍ: Toto zařízení musí být uzemněno. 28

29 o Tento spotřebič musí být zapojen do výstupu jištěného 30 A dvoupólovým pojistkovým jističem s 3 mm vzdáleností kontaktů, umístěným na snadno přístupném místě vedle spotřebiče. Neměl by být umístěn nad spotřebičem a ne ve větší vzdálenosti než 1,25 m od spotřebiče. o Výstup musí být stále přístupný i po umístění trouby do její provozní polohy. o Typ kabelu: H05 RRF, 3žílový, 3 x 6 mm 2 dodávky). (není součástí Zapojení přívodního kabelu o Síťová svorkovnice je umístěna na spodní straně desky a svorky jsou přístupné po odstranění krytu svorkovnice odšroubováním šroubu krytu. o Mosazné spoje musí být umístěny, jak je ukázáno na obrázku. VŠECHNY šrouby musí být utažené pevně. o Když se deska poprvé zapne a fungují jen dvě zóny, znovu zkontrolujte, zda jsou všechny šrouby přívodních svorek pevně utaženy a zda je propojka bezpečně zajištěna na svém místě. Toto by se mělo provést dříve, než budete kontaktovat servisní oddělení Baumatic. o Důležité: Tento spotřebič nesmí být připojen k elektrické napájecí síti pomocí zástrčky a zásuvky. o Kabel je možno v případě stočit, ale ujistěte se, že po umístění desky není zauzlován nebo někde zachycen. Nutno věnovat pozornost tomu, aby se kabel nedostal do kontaktu s horkými částmi spotřebiče. 29

30 Výměna síťového napájecího kabelu Pokud dojde k poškození síťového napájecího kabelu, je nutno jej nahradit vhodným ekvivalentem. Síťový napájecí kabel musí být vyměněn při dodržení následujících pokynů: o Vytáhněte spotřebič ze zásuvky. o Otevřete svorkovou krabičku na spodní straně varné desky. o Vyšroubujte šrouby na svorkovnici, upevňující kabel. o Vyměňte kabel za nový o stejné délce a podle specifikace na straně 26. o Žlutozelený zemnící vodič musí být připojen ke svorce označené. Musí být o cca 10 mm delší, než je fázový vodič a nulový vodič. o Modrý nulový vodič musí být připojen ke svorce označené písmenem (N), fázový vodič musí být připojen ke svorce označené písmenem (L). Můj spotřebič nepracuje správně o Varné zóny nepracují nebo se nezapínají. * Byl zapnutý bezpečnostní zámek (informace jak jej vypnout naleznete v kapitole Bezpečnostní zámek ). * Stisknuli jste najednou několik tlačítek pro volbu varné zóny. V jeden okamžik byste se měli dotknout pouze jednoho tlačítka volby zóny. * Aktivovalo se bezpečnostní odpojení. Stiskněte tlačítko volby zóny pro vynulování desky. * Zkontrolujte, zda je správný přívodní kabel a zda pracuje. Zkontrolujte pojistky. * Hrnce, které používáte, nejsou vhodné pro použití na indukční desce. 30

31 o Indikátor zbytkového tepla se nerozsvítil poté, co jsem vypnul varnou zónu. o Varná zóna byla zapnuta pouze na krátkou dobu, takže její teplota nepřekročila hodnotu 60 C. o DŮLEŽITÉ: Pokud je varná zóna pravděpodobně teplejší než 60 C a indikátor zbytkového tepla se nerozsvítil, měli byste zavolat do Servisního oddělení Baumatic. o Po zvolení varné zóny je slyšet bzučivý zvuk. * Toto je normální jev; po zahřátí varné zóny tento zvuk zmizí. * Varné zóny změnily barvu. * Toto můžou způsobit spálené zbytky jídla. Neovlivňuje to funkci desky. Nicméně, zkontrolujte prosím, zda byly instrukce o čištění desky dodrženy. o Na desce fungují pouze dvě zóny. * Zkontrolujte, zda jsou šrouby svorkovnice pevně dotaženy mezi spoji. Chybové kódy V případě problému s provozem varné desky se na displeji časovače mohou objevit následující chybové kódy. Chybový Možná příčina Řešení kód F3-F8 Závada tepelné součástky Vypněte desku a znovu ji zapněte, až se teplota vrátí do normálu. F9-FE Závada teplotního čidla Vypněte desku a znovu ji zapněte, až se teplota vrátí do normálu. E1-E2 Abnormální napětí v síťovém přívodu Zkontrolujte, zda síťový přívod funguje správně. E3-E4 Abnormální teplota Ověřte, zda používáte správné nádobí. Vypněte desku a znovu ji zapněte, až varná zóna vychladne. E5-E6 Slabé vyzařování tepla na varné zóně Vypněte desku a znovu ji zapněte, až varné zóny vychladnou. DŮLEŽITÉ: Pokud se na displeji zobrazí nějaký jiný kód, vypněte desku hlavním vypínačem a kontaktujte zákaznickou linku. NEPROKRAČUJTE v používání spotřebiče. 31

32 Baumatic čisticí prostředky o BC001 Čistič a odmašťovač myček nádobí (200g) o BC002 Odvápňovač praček a myček nádobí (200g) o BC003 Čistič na sklokeramické desky (250 ml) o BC004 Čistič na trouby (250ml) o BC005 Čistič nerezových ploch (250ml) Pokud budete chtít objednat jakýkoli čisticí prostředek, prosíme zavolejte zdarma na a zde sdělte kód výrobku. Důležité informace a závěrečná upozornění! DŮLEŽITÉ: Jestliže Váš přístroj nepracuje správně, měli byste ho odpojit od elektrického zdroje a následně kontaktovat naši servisní linku na čísle NESNAŽTE SE PŘÍSTROJ SAMI OPRAVIT. Spotřebič musí být přístupný tak, aby technik mohl provést náležitou opravu. Jestliže nebude zajištěna dobrá přístupnost ke spotřebiči, technik opravu neprovede. V případě trvajícího požadavku na opravu ze strany zákazníka, musí být technikovi vydán písemný souhlas s opravou a v tomto případě za poškození způsobené spotřebičem instalovaným v rozporu s tímto návodem odpovídá zákazník. To se týká i situací, kdy jsou spotřebiče obloženy obkladačkami, utěsněné těsnícím materiálem nebo jsou zepředu zahrazeny dřevěnými překážkami, např. soklem. Dále také v případě, že byla provedena jakákoliv jiná instalace než podle specifikace firmy Baumatic. 32

33 DŮLEŽITÉ: Výrobce si vyhrazuje právo drobných změn návodu, vyplývajících z inovačních nebo technologických změn spotřebiče, které nemají vliv na funkci spotřebiče. Detailní informace o Záručních podmínkách najdete na webových stránkách společnosti Baumatic nebo se obraťte na svého prodejce. Baumatic ČR spol s.r.o. Rybná 682/ Praha 1 Tel:

34 Czech Republic Baumatic CR spol s.r.o. Lipova Liberec 4 Czech Republic United Kingdom Baumatic Ltd., Baumatic Buildings, 6 Bennet Road, Reading, Berkshire RG2 0QX United Kingdom Sales Telephone (0118) Sales Fax (0118) Customer Care Telephone (0118) Customer Care Fax (0118) Spares Telephone (01235) Advice Line Telephone (0118) sales@baumatic.co.uk customercare@baumatic.co.uk spares@baumatic.co.uk technical@baumatic.co.uk Website: Republic of Ireland Service Telephone Spares Telephone Slovakia Baumatic Slovakia, s.r.o. Panenská Bratislava - Staré Mesto Slovakia Germany Baumatic Gmbh Lilienthalstrasse Herford Deutschland Italy Baumatic Italia S.R.L. Via Galvani N Campodarsego (PD) Holland Baumatic Benelux B.V. Grindzuigerstraat MS ALMERE Nederland
