1 Technická specifikace Praha Karlín Rezidence TRINITY STANDARD Technická specifikace je nadřazena údajům uvedeným v legendách a popisech jednotlivých výkresů projektové dokumentace a je nedílnou přílohou smlouvy s klientem 1 Základy stávající stav ŽB základová deska založena na velkoprůměrových pilotách Základová deska bude na podkladním betonu se štěrkopískovým podsypem 2 Svislé konstrukce Nosný systém celého objektu bude tvořit ŽB monolitický skelet v kombinaci s monolitickými stěnami a zděným systémem V suterénu - obvodové stěny z ŽB Svislé nosné kce ŽB monolitické konstrukce v kombinaci s keramickým zdivem V nadzemních podlažích - obvodový plášť vyzděn mezi skeletovou konstrukcí z keramických tvárnic Mezibytové stěny z keramických tvarovek, vnitřní příčky z příčkovek 3 Vodorovné konstrukce Stropy železobetonové monolitické Střecha - plochá nebo pultová s tepelnou izolací a krytinou dle PD Hlavní schodiště - železobetonové, vč ocelového zábradlí s dřevěným madlem Schodiště u mezonetových bytů betonové, obložení celého schodu, originál schodová hrana Kährs typ Modern ( dekory Dub Reef, Arctic, Cliff, Forest ), Madlo nerez 4 Úpravy povrchů Venkovní fasáda plášť zateplen kontaktním zateplovacím systémem s izolantem z minerální vlny, na povrchu upraven silikátovou tenkovrstvou jemnozrnnou omítkou Vnitřní omítka jednovrstvá sádrová hlazená 5 Podlahy Suterénní prostory, garáže, sklepy - povrchově impregnovaný beton hlazený Společné prostory bezespárá stěrková podlaha / dlažba Hlavní schodiště, podesty, chodby ve schodišťových prostorách keramická dlažba keramická dlažba WC, koupelna - Sandstone Plus 45x45 cm ( šedá, slonová kost, černá, hnědá, okrová ) v ceně 289,- Kč/m 2 /materiál, spár hmota šedá Dlažby dodává firma Siko koupelny as, wwwsiko-koupelnycz Ostatní plochy - plovoucí laminátová podlaha Wineo first floor, kolekce L2 včsoundprotect podložky 8 mm, zat tř32 - výběr z 10 dekorů, parozábrana 0,2 mm včetně pokládky a lišt, v ceně 499,- Kč/m² Plovoucí laminátové podlahy dodává firma Kratochvíl parket profi, sro, wwwkppcz 1/6

2 6 Výplně otvorů Okna, balkónové dveře a prosklené stěny budou z profilů AL s přerušeným tepelným mostem zasklení izolačním dvojsklem vnitřní parapety DTD s fólií Vstupní dveře do domu systémové hliníkové, s přerušeným tepelným mostem, dveře a okna s parapetem nižším než 800mm zasklené izolačním bezpečnostním ( dle ČSN ) dvojsklem, Vchodové dveře k budově + veškeré dveře společ prostor na čip, vč sklepů klíče Vstupní dveře do bytu protipožární, PP EI 30 D3, CPL, RAL, typ A1 plné, bezpečnostní třída III, včbezpkování Rostex R1 Astra s vložkou FAB BT3, kukátko bez jmenovky, vše PÚ nerez mat 7200, masiv práh s těsněním, závěsy Nikl sat, cena 14682,- Kč vč montáže Vnitřní dveře Křídla hladká plná CPL, RAL standard,, typ A1 plné, vč mušle hranatá MP čelní úchyt hranatý MP 3119, PÚ nerez, obložková dělená zárubeň, posuvné dveře do stavpouzdra JAP standard v ceně 9005,- Kč vč montáže u dveří šířky mm Křídla hladká plná CPL, RAL standard, typ A1 plné, vč kování, obložková zárubeň CPL, RAL standard v ceně 5412,- Kč vč montáže u dveří šířky mm Křídla hladká plná CPL, RAL standard, typ A5 matelux čirý vč kování, obložková zárubeň CPL, RAL standard v ceně 6593,-Kč vč montáže u dveří šířky mm ( u dveří mezi chodbou a obývacím pokojem dle PD) Křídla hladká plná CPL, RAL standard, typ A1 plné, vč kování, obložková zárubeň CPL, RAL standard v ceně 5502,- Kč vč montáže u dveří šířky mm ( WC zámek ) Kování typu AC T servis, TIPA hranatá rozeta, PÚ nerez (kovová rozeta) + zámek DOZ nebo WC s rozetovým kováním ( u PP EI 30 D3 vložka FAB ) Větrací mřížka ve spodní části dveří za 500,- Kč ( dveře na WC, do koupelny ) Větrací mřížka ve spodní + horní části dveří za 1000,- Kč ( dveře do šatny ) Vnitřní dveře a obložkové zárubně dodává firma Gerbrich, sro, wwwgerbrichcz 7 Izolace proti vodě stávající stav Řešení pro spodní stavbu živičné hydroizolace ve skladbách / bílá vana dle PD Na střechách, střešních terasách, balkonech a lodžiích bude povlaková izolace z modifikovaných asfaltových pásů 8 Izolace tepelné Venkovní fasáda Zděný plášť zateplen kontaktním zateplovacím systémem s izolantem z minerální vlny tl min140 mm Zateplení střechy, podlahy a základů bude provedeno z tepelně izolačních desek v tloušťkách dle PD strop garáží ( podhlaha 1NP a podlaha 3NP spojovacích krčků ) bude opatřen tepelnou izolací 9 Zdravotechnika Zařizovací předměty počet je stanoven PD 2/6

3 Popis Výrobce Označení, rozměry Cena celkem Umývátko Shift 50*25 Vitra Kč Sada na uchycení umývátka Multi Sadaum 15 Kč Baterie umyv Eurostyle Cosmopolitan bez výpusti Grohe G Kč Uzavírací vtok Clic-clac celochrom Optima VF785CR 275 Kč Rohový ventil 2ks Schell Kč Sifon umyvadlový Optima 5/4 CR Optima Sifm 460 Kč Umyvadlo Shift 60*46 Vitra Kč Sada na uchycení umyvadla Multi Sadaum 15 Kč Sifon umyvadlový Optima 5/4 CR Optima Sifm 460 Kč Baterie umyv Eurostyle Cosmopolitan bez výpusti Grohe G Kč Uzavírací vtok Clic-clac celochrom Optima VF785CR 275 Kč Rohový ventil 2ks Schell Kč Deska pod umyvadlo Dolce 130x50x8 Naturel DO13050WE Kč Deska pod umyvadlo Dolce 70,80,90x50x8 Naturel DO7050WE,DO8050WE, DO9050WE Kč Konzole hranatá 1ks, nerez Naturel KONZOLEH 831 Kč Zdrcadlo v hliníkovém rámu 55x85 cm Naturel ALUZ Kč Lišta L hliník elox 8 mm Havos ALE Kč Geberit kombifix ECO pro WC Geberit Kč Tlačítko Bolero chrom hedvábný Geberit Kč Zvukoizolační vložka pro závěswc Glacera Vlozkawc 79 Kč Závěsny klozet Shift skryté uchyc Vitra Kč Sedátko na klozet Shift, soft-close Vitra Kč Vana Nora 170*75 Laguna NO Kč Nožičky k vanám Laguna univerz Laguna Nohylaguna 228 Kč Vanový automat TEK 47,5 cm, chrom Silfra Seicrtek 426 Kč Vanový sifon Multi E Kč Magnety do obkladu stavitelné Havos Magnetyst 89 Kč Baterie vanová Eurostyle Grohe Cosmopolitan G Kč Vanový set Tempesta Grohe G Kč Sprchové vaničky Vanička litý mramor 80x80cm + Anima LIMNEW80Q Kč Vanička litý mramor 90x90cm + Anima LIMNEW90Q Kč Vanička litý mramor 100x100cm + Anima LIMNEW100Q Kč Vanička litý mramor 100x80cm + Anima LIMNEW Kč Vanička litý mramor 100x90cm + Anima LIMNEW Kč Vanička litý mramor 140x90cm + Anima LIMNEW Kč Vanička litý mramor 160x90cm + Anima LIMNEW Kč Sprchové dveře do niky 3/6

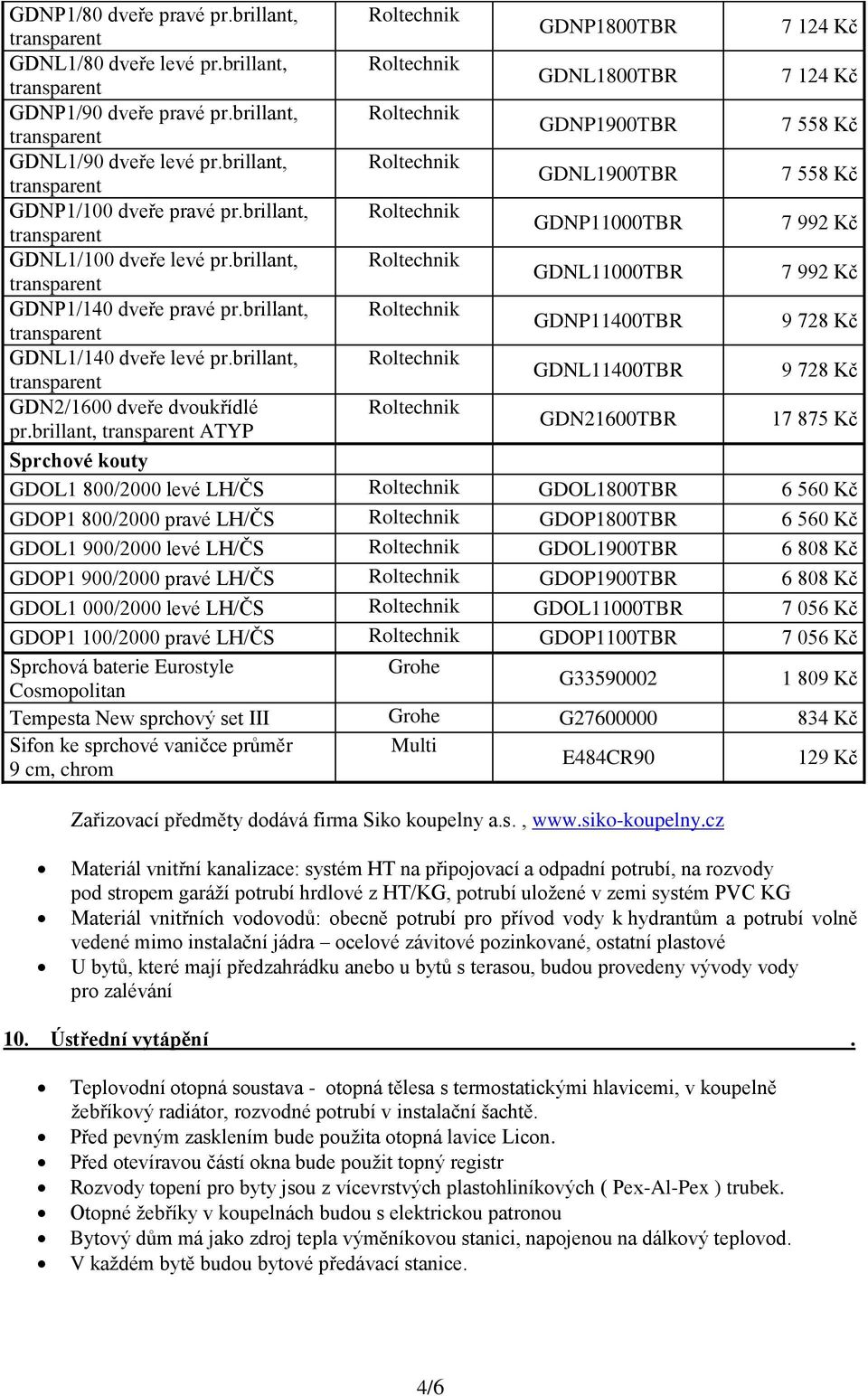

4 GDNP1/80 dveře pravé prbrillant, Roltechnik GDNP1800TBR Kč GDNL1/80 dveře levé prbrillant, Roltechnik GDNL1800TBR Kč GDNP1/90 dveře pravé prbrillant, Roltechnik GDNP1900TBR Kč GDNL1/90 dveře levé prbrillant, Roltechnik GDNL1900TBR Kč GDNP1/100 dveře pravé prbrillant, Roltechnik GDNP11000TBR Kč GDNL1/100 dveře levé prbrillant, Roltechnik GDNL11000TBR Kč GDNP1/140 dveře pravé prbrillant, Roltechnik GDNP11400TBR Kč GDNL1/140 dveře levé prbrillant, Roltechnik GDNL11400TBR Kč GDN2/1600 dveře dvoukřídlé Roltechnik prbrillant, ATYP GDN21600TBR Kč Sprchové kouty GDOL1 800/2000 levé LH/ČS Roltechnik GDOL1800TBR Kč GDOP1 800/2000 pravé LH/ČS Roltechnik GDOP1800TBR Kč GDOL1 900/2000 levé LH/ČS Roltechnik GDOL1900TBR Kč GDOP1 900/2000 pravé LH/ČS Roltechnik GDOP1900TBR Kč GDOL1 000/2000 levé LH/ČS Roltechnik GDOL11000TBR Kč GDOP1 100/2000 pravé LH/ČS Roltechnik GDOP1100TBR Kč Sprchová baterie Eurostyle Grohe Cosmopolitan G Kč Tempesta New sprchový set III Grohe G Kč Sifon ke sprchové vaničce průměr Multi 9 cm, chrom E484CR Kč Zařizovací předměty dodává firma Siko koupelny as, wwwsiko-koupelnycz Materiál vnitřní kanalizace: systém HT na připojovací a odpadní potrubí, na rozvody pod stropem garáží potrubí hrdlové z HT/KG, potrubí uložené v zemi systém PVC KG Materiál vnitřních vodovodů: obecně potrubí pro přívod vody k hydrantům a potrubí volně vedené mimo instalační jádra ocelové závitové pozinkované, ostatní plastové U bytů, které mají předzahrádku anebo u bytů s terasou, budou provedeny vývody vody pro zalévání 10 Ústřední vytápění Teplovodní otopná soustava - otopná tělesa s termostatickými hlavicemi, v koupelně žebříkový radiátor, rozvodné potrubí v instalační šachtě Před pevným zasklením bude použita otopná lavice Licon Před otevíravou částí okna bude použit topný registr Rozvody topení pro byty jsou z vícevrstvých plastohliníkových ( Pex-Al-Pex ) trubek Otopné žebříky v koupelnách budou s elektrickou patronou Bytový dům má jako zdroj tepla výměníkovou stanici, napojenou na dálkový teplovod V každém bytě budou bytové předávací stanice 4/6

5 11 Konstrukce klempířské Parapety z TiZn plechu Střešní krytina pultových/sedlových střech z TiZn plechu Oplechování atik, říms se zábradlím v provedení z TiZn plechu 12 Obklady a dlažby Obklady WC dílem do výšky 1,5 m, koupelna dílem do výšky 1,5 m, dílem do výšky 2,2 m ( upřesněno dle grafického návrhu ) Obklad Idole White ( Idole Ivory, Graphite ) vč spár hmoty bílé, v ceně 325,- Kč/m 2 /materiál (mimo lišt, rohů atd) WC, koupelna - keramická dlažba Sandstone Plus 45x45 cm ( šedá, slonová kost, černá, hnědá, okrová ) v ceně 289,- Kč/m 2 /materiál, spár hmota šedá Dlažby dodává firma Siko koupelny as, wwwsiko-koupelnycz 13 Malby a nátěry Vnější nátěry, vnitřní nátěry, vnitřní malby - dle návrhu architekta v PD 14 Elektroinstalace, slaboproudá instalace Obývací pokoj min 5 x dvojzásuvky, zásuvka sdružená SLP ( telefon, kabelová TV, data ), zásuvka STA Místnost s kuchyňským koutem ukončení vývodů 30 cm nad zemí v krabicích, celkem 6 x okruhů, z toho 1x 400 V (varná deska) Samostatný zásuvkový okruh pro pračku - 16A dle návrhu v PD Jedna datová zásuvka (kabelová TV, internet, telefon) - obývací pokoj Trubkování na internet a TV do všech obytných místností Bytový rozvaděč 1 x SLP (kabelová TV, internet, domtelefon, bytové zabezpečovací zařízení ) SLP zvonková signalizace vč domácího telefonu s videohovorem ( kamerou ) rozvody do všech bytů s osazením koncových elementů Bytový rozvaděč 1 x silnoproud Na každém balkóně nebo terase zásuvka a světlo Výběr dodavatele datových signálů ( net, TV ) Vypínače i zásuvky typ Schneider Electric barva bílá Kamerový systém v garážích s napojením na TV 15 Vzduchotechnika Koupelna, WC zapuštěné ventilátory s odtahem na střechu Kuchyň příprava VZT pro napojení digestoře Na střeše bude stoupačka zakončena samotahovou hlavicí zajištění nepřetržitého malého podtlaku (eliminace přefukování odérů mezi byty) Výkon odsávání je dimenzován na max výkon 300 m3/hod Každá necirkulační digestoř musí být vybavena svým ventilátorem a zpětnou klapkou 16 Výtahová šachta Železobetonová konstrukce, výtah typ Schindler 5/6

6 17 Garážová vrata Každý majitel garážového stání obdrží dálkové ovládání ke společným vjezdovým vratům 18 Terasy Terasy částečně pochozí betonová dlažba, zbylá část doplněna kačírkem / trávou (rozměry dle PD ) Oplocení potahované pletivo, lokálně s podezdívkou z lícových cihel Pozn1 : Uvedené materiály a vybavení mohou být (např z důvodu ukončení jejich výroby, změny sortimentu dodavatelů, technického vývoje) nahrazeny jinými se srovnatelnou kvalitou 6/6
