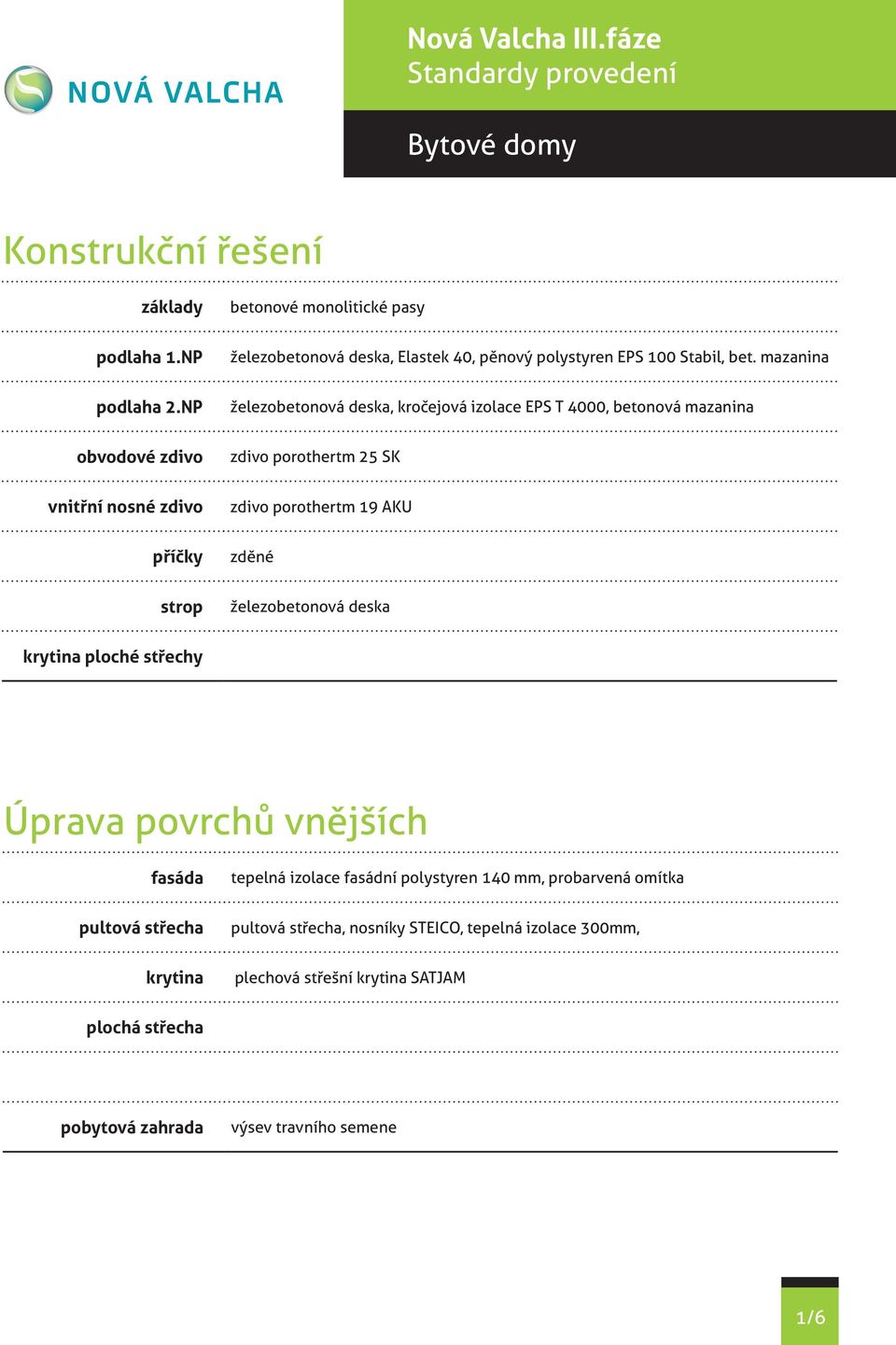

1 Nová Valcha III.fáze Standardy Bytové domy Konstrukční řešení základy betonové monolitické pasy podlaha 1.NP železobetonová deska, Elastek 40, pěnový polystyren EPS 100 Stabil, bet. mazanina podlaha 2.NP železobetonová deska, kročejová izolace EPS T 4000, betonová mazanina obvodové zdivo zdivo porothertm 25 SK vnitřní nosné zdivo zdivo porothertm 19 AKU příčky zděné strop železobetonová deska krytina ploché střechy Úprava povrchů vnějších fasáda tepelná izolace fasádní polystyren 140 mm, probarvená omítka pultová střecha pultová střecha, nosníky STEICO, tepelná izolace 300mm, krytina plechová střešní krytina SATJAM plochá střecha pobytová zahrada výsev travního semene 1/6

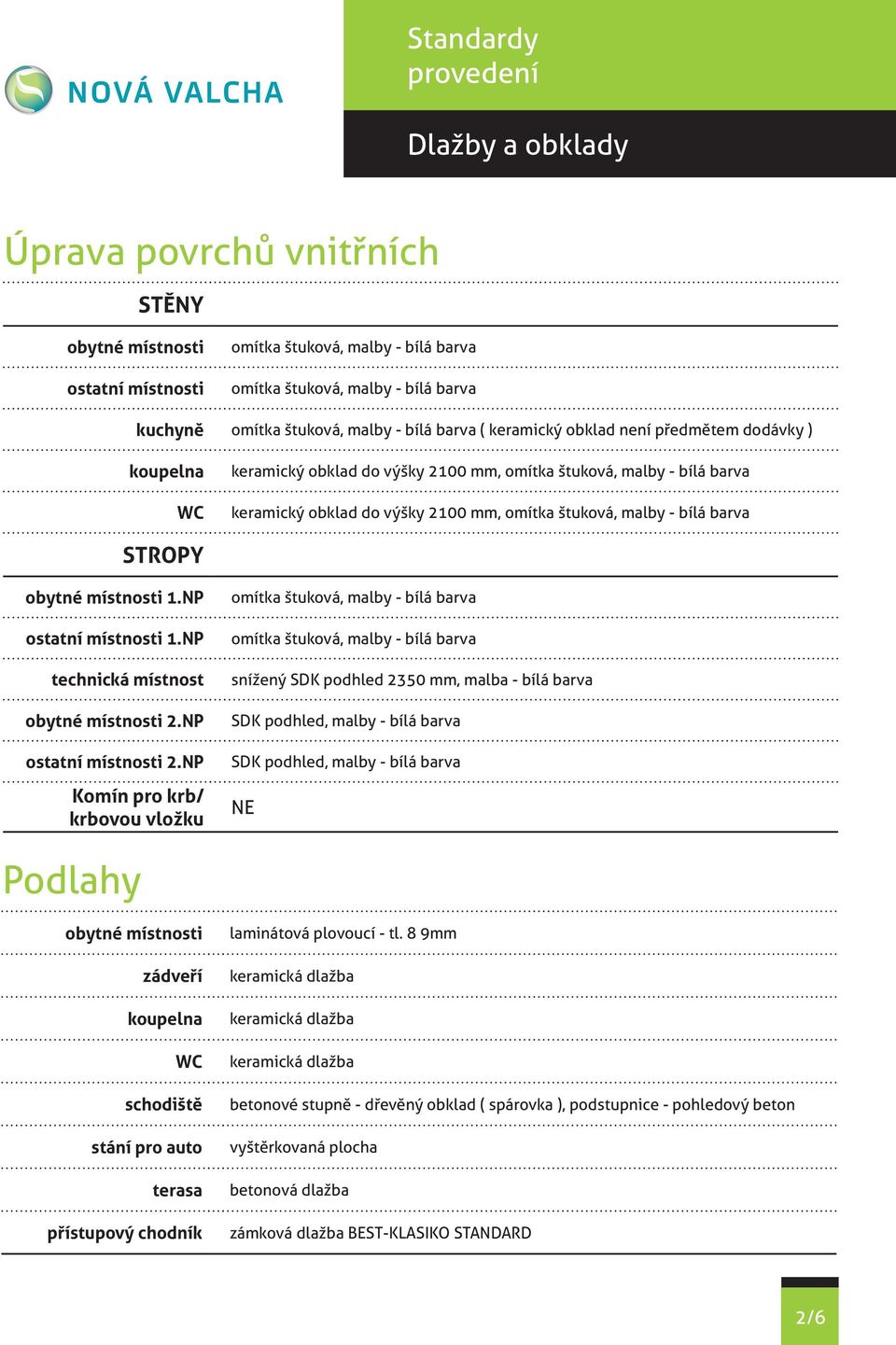

2 Úprava povrchů vnitřních Stěny ostatní místnosti kuchyně ( keramický obklad není předmětem dodávky ) WC keramický obklad do výšky 2100 mm, keramický obklad do výšky 2100 mm, Stropy 1.NP ostatní místnosti 1.NP technická místnost 2.NP ostatní místnosti 2.NP Komín pro krb/ krbovou vložku snížený SDK podhled 2350 mm, malba - bílá barva SDK podhled, malby - bílá barva SDK podhled, malby - bílá barva NE Podlahy zádveří WC schodiště stání pro auto terasa přístupový chodník laminátová plovoucí - tl. 8 9mm keramická dlažba keramická dlažba keramická dlažba betonové stupně - dřevěný obklad ( spárovka ), podstupnice - pohledový beton vyštěrkovaná plocha betonová dlažba zámková dlažba BEST-KLASIKO STANDARD 2/6

3 Výplně otvorů - vnější okna francouzská okna vchodové dveře plastová -5-ti komorový profil, bílá barva z vnitřní strany, šedá barva z vnější strany, U=1,3 W/m²K, kličky v bílém, mikroventilace plastová -5-ti komorový profil, bílá barva z vnitřní strany, šedá barva z vnější strany, U=1,3 W/m²K, kličky v bílém, mikroventilace plastové -5-ti komorový profil, bílá barva z vnitřní strany, šedá barva z vnější strany, U=1,3 W/m²K, bezpečnostní kování, boční světlík Zasklení okna izolační dvojsklo francouzská okna izolační dvojsklo vchodové dveře zastínění okenních otvorů vnější lamelami vnitřní parapety izolační dvojsklo NE dřevotřísková deska s nosem, povrchová úprava HPL, bílá Výplně otvorů - vnitřní dveře dřevěné plné ( OP ze 2/3 zasklené ), folie zárubně kování obložkové, folie COBRA Vision Zámečnické konstrukce vnitřní zábradlí ocelové opatřené nátěrem vnější prvky ocelové s povrchovou úpravou žárový zinek 3/6

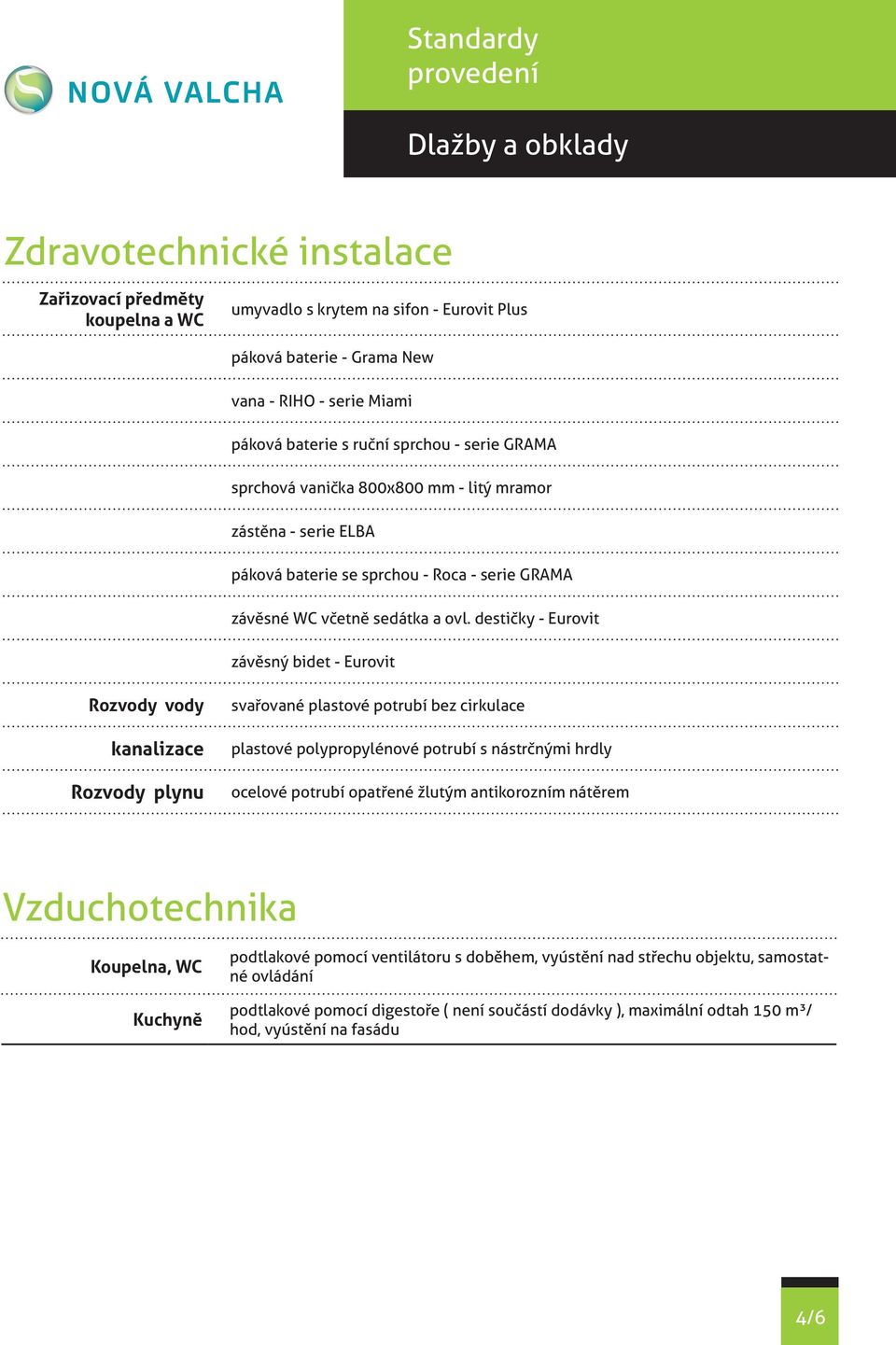

4 Zdravotechnické instalace Zařizovací předměty a WC umyvadlo s krytem na sifon - Eurovit Plus páková baterie - Grama New vana - RIHO - serie Miami páková baterie s ruční sprchou - serie GRAMA sprchová vanička 800x800 mm - litý mramor zástěna - serie ELBA páková baterie se sprchou - Roca - serie GRAMA závěsné WC včetně sedátka a ovl. destičky - Eurovit závěsný bidet - Eurovit Rozvody vody kanalizace Rozvody plynu svařované plastové potrubí bez cirkulace plastové polypropylénové potrubí s nástrčnými hrdly ocelové potrubí opatřené žlutým antikorozním nátěrem Vzduchotechnika Koupelna, WC Kuchyně podtlakové pomocí ventilátoru s doběhem, vyústění nad střechu objektu, samostatné ovládání podtlakové pomocí digestoře ( není součástí dodávky ), maximální odtah 150 m³/ hod, vyústění na fasádu 4/6

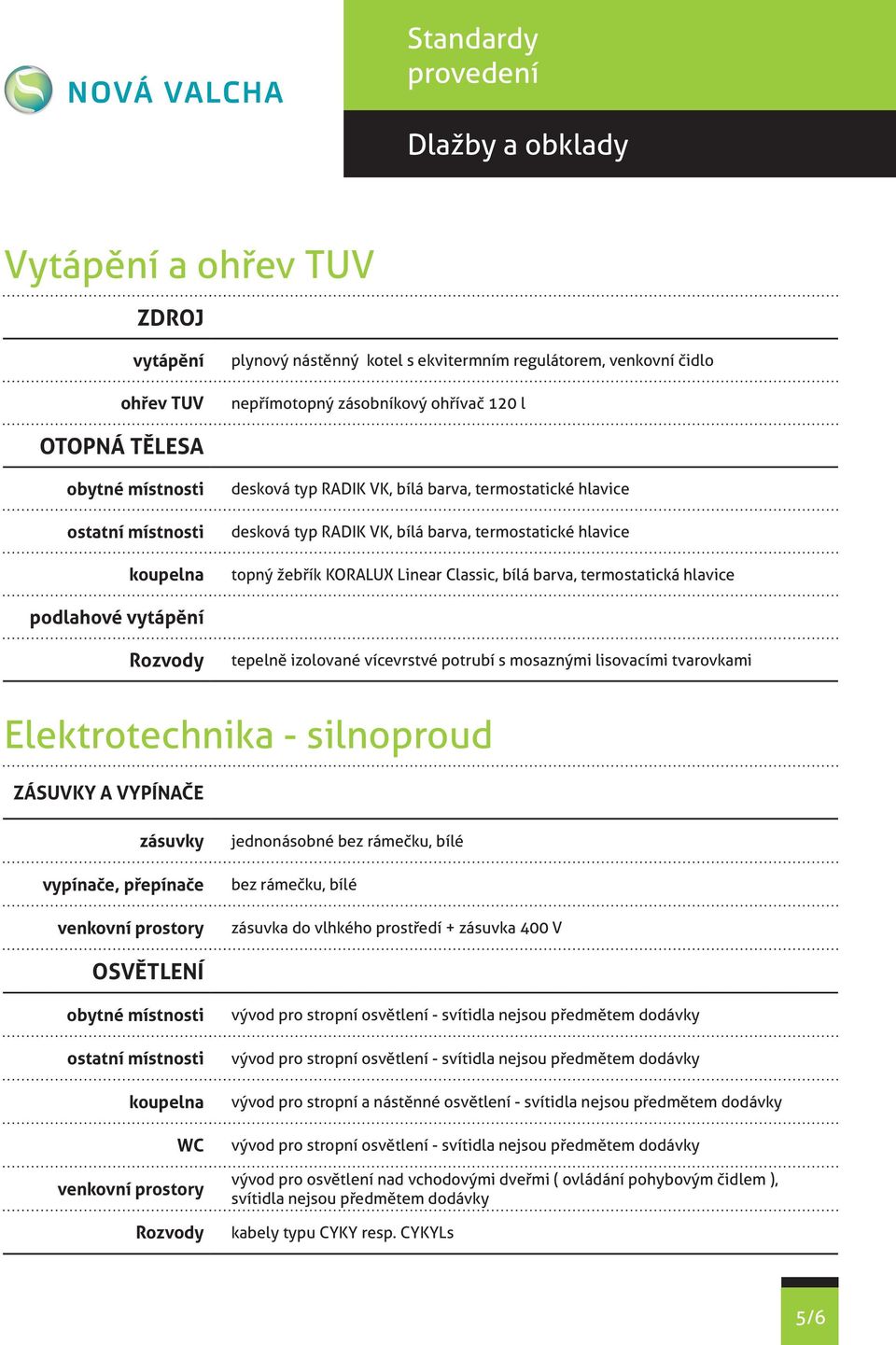

5 Vytápění a ohřev TUV Zdroj vytápění ohřev TUV plynový nástěnný kotel s ekvitermním regulátorem, venkovní čidlo nepřímotopný zásobníkový ohřívač 120 l Otopná tělesa ostatní místnosti desková typ RADIK VK, bílá barva, termostatické hlavice desková typ RADIK VK, bílá barva, termostatické hlavice topný žebřík KORALUX Linear Classic, bílá barva, termostatická hlavice podlahové vytápění Rozvody tepelně izolované vícevrstvé potrubí s mosaznými lisovacími tvarovkami Elektrotechnika - silnoproud Zásuvky a vypínače zásuvky vypínače, přepínače venkovní prostory jednonásobné bez rámečku, bílé bez rámečku, bílé zásuvka do vlhkého prostředí + zásuvka 400 V Osvětlení ostatní místnosti WC venkovní prostory Rozvody vývod pro stropní osvětlení - svítidla nejsou předmětem dodávky vývod pro stropní osvětlení - svítidla nejsou předmětem dodávky vývod pro stropní a nástěnné osvětlení - svítidla nejsou předmětem dodávky vývod pro stropní osvětlení - svítidla nejsou předmětem dodávky vývod pro osvětlení nad vchodovými dveřmi ( ovládání pohybovým čidlem ), svítidla nejsou předmětem dodávky kabely typu CYKY resp. CYKYLs 5/6

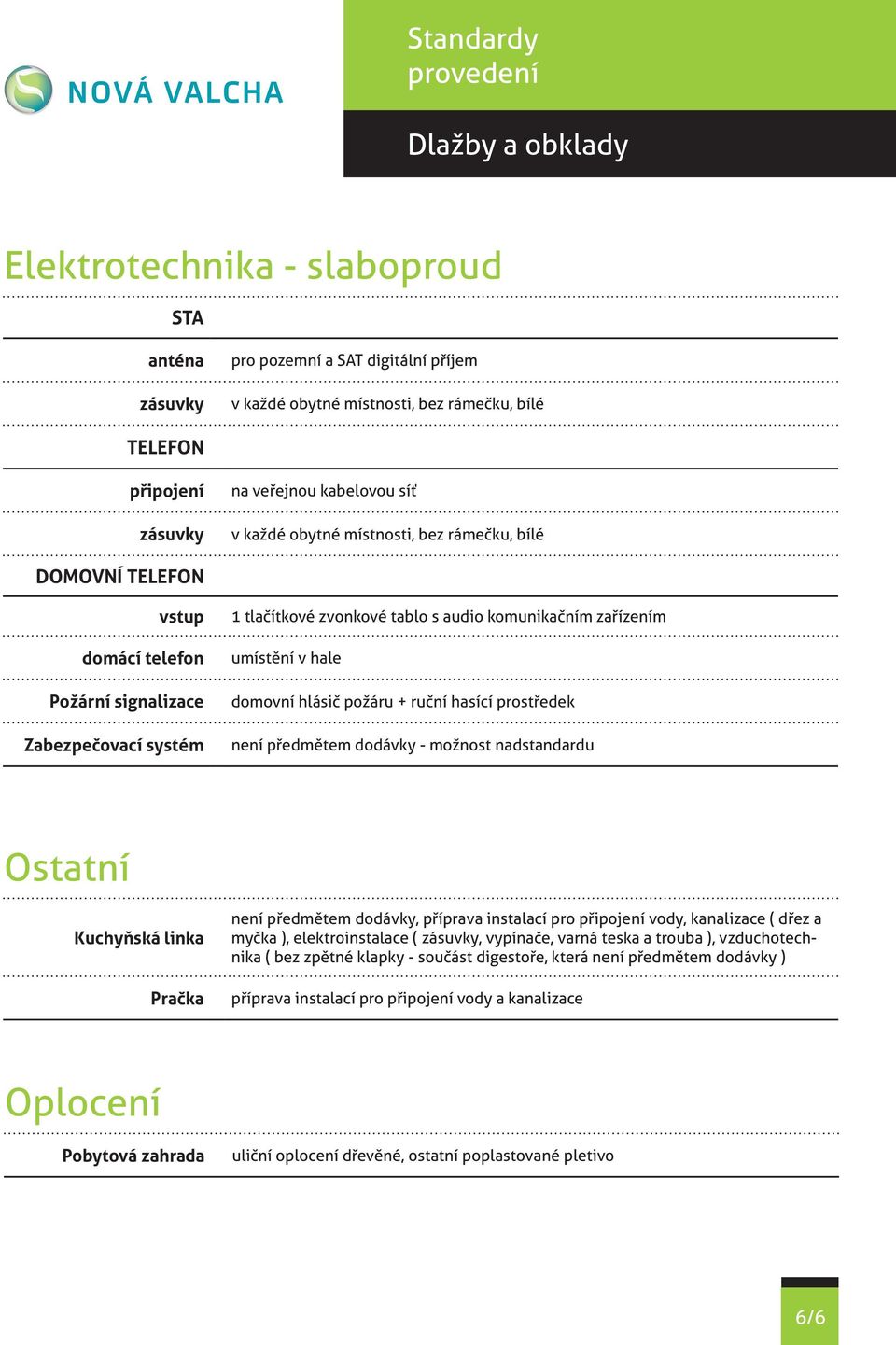

6 Elektrotechnika - slaboproud STA anténa zásuvky pro pozemní a SAT digitální příjem v každé, bez rámečku, bílé Telefon připojení zásuvky na veřejnou kabelovou síť v každé, bez rámečku, bílé Domovní telefon vstup domácí telefon Požární signalizace Zabezpečovací systém 1 tlačítkové zvonkové tablo s audio komunikačním zařízením umístění v hale domovní hlásič požáru + ruční hasící prostředek není předmětem dodávky - možnost nadstandardu Ostatní Kuchyňská linka Pračka není předmětem dodávky, příprava instalací pro připojení vody, kanalizace ( dřez a myčka ), elektroinstalace ( zásuvky, vypínače, varná teska a trouba ), vzduchotechnika ( bez zpětné klapky - součást digestoře, která není předmětem dodávky ) příprava instalací pro připojení vody a kanalizace Oplocení Pobytová zahrada uliční oplocení dřevěné, ostatní poplastované pletivo 6/6
