1 NOVÉ KOMERČNÍ PACi ELITE / STANDARD VOLITELNÉ OVLÁDÁNÍ S KOMPATIBILNÍ SE VŠEMI ŘEŠENÍMI PROPŘIPOJENÍ ECOi Dálkové ovládání s časovačem CZ-RTC2 Bezdrátové dálkové ovládání CZ-RWSC2 Zjednodušené dálkové ovládání CZ-RE2C2 ELITE Jednofázová Třífázová 5,0 kw 6,0 kw 7,1 kw 10,0 kw 12,5 kw 14,0 kw 7,1 kw 10,0 kw 12,5 kw 14,0 kw SADA KIT-50PN1E5* KIT-60PN1E5 KIT-71PN1E5 KIT-100PN1E5 KIT-125PN1E5 KIT-140PN1E5 KIT-71PN1E8 KIT-100PN1E8 KIT-125PN1E8 KIT-140PN1E8 Vnitřní jednotka S-50PN1E5 S-60PN1E5 S-71PN1E5 S-100PN1E5 S-125PN1E5 S-140PN1E5 S-71PN1E5 S-100PN1E5 S-125PN1E5 S-140PN1E5 Venkovní jednotka U-50PE1E5 U-60PE1E5 U-71PE1E5 U-100PE1E5 U-125PE1E5 U-140PE1E5 U-71PE1E8 U-100PE1E8 U-125PE1E8 U-140PE1E8 Kabelové dálkové ovládání CZ-RTC2 CZ-RTC2 CZ-RTC2 CZ-RTC2 CZ-RTC2 CZ-RTC2 CZ-RTC2 CZ-RTC2 CZ-RTC2 CZ-RTC2 Kapacita chlazení Nom. (min-max) kw 5,0 (1,5-5,6) 6,0 (2,5-7,1) 7,1 (2,5-8,0) 10,0 (3,3-12,5) 12,5 (3,3-14,0) 14,0 (3,3-15,5) 7,1 (2,5-8,0) 10,0 (3,3-12,5) 12,5 (3,3-14,0) 14,0 (3,3-15,5) EER 1) Nom. (min-max) kw 3,21 (5,77-2,42) A 3,24 (4,55-3,37) A 3,30 (4,55-2,91) A 3,75 (3,79-3,29) A 3,16 (3,90-2,96) A 3,01 (3,30-2,50) A 3,30 (4,55-2,91) A 3,75 (3,79-3,29) A 3,21 (3,30-2,92) A 3,01 (3,30-2,50) A SEER W/W 4,6 B 5,5 A+ 5,5 A+ 6,0 A+ 5,2 A+ 5,8 A+ Pdesign kw 5,0 6,0 7,1 10,0 7,1 10,0 Příkon pro chlazení Nom. (min-max) kw 1,56 (0,26-2,31) 1,850 (0,550-2,100) 2,150 (0,550-2,150) 2,670 (0,870-3,800) 3,890 (1,000-4,800) 4,650 (1,000-6,200) 2,150 (0,550-2,150) 2,670 (0,870-3,800) 3,890 (1,000-4,800) 4,650 (1,000-6,200) Roční spotřeba elektrické energie 2-a) Roční spotřeba elektrické energie (ErP) 2-b) Kapacita vytápění Nom. (min-max) kw 5,6 (1,5-6,3) 7,0 (2,0-8,0) 8,0 (2,0-9,0) 11,2 (4,1-14,0) 14,0 (4,1-16,0) 16,0 (4,1-18,0) 8,0 (2,0-9,0) 11,2 (4,1-14,0) 14,0 (4,1-16,0) 16,0 (4,1-18,0) COP 1) Nom. (min-max) W/W 3,22 (6,82-2,50) A 3,61 (4,00-3,09) A 3,54 (4,00-3,08) B 3,80 (4,18-3,11) A 3,61 (3,90-2,96) A 3,41 (3,90-2,95) B 3,54 (4,00-3,08) B 3,80 (4,18-3,11) A 3,61 (3,90-2,96) A 3,41 (3,90-2,95) B SCOP W/W 3,8 A 3,8 A 3,7 A 5,3 A+++ 3,7 A 5,2 A+++ Hodnota Pdesign při teplotě -10 C kw 3,8 5,6 6,5 7,6 6,5 7,6 Příkon pro vytápění Nom. (min-max) kw 1,74 (0,22-2,52) 1,940 (0,500-2,580) 2,260 (0,500-2,820) 2,950 (0,980-4,500) 3,880 (1,050-5,400) 4,690 (1,050-6,100) 2,260 (0,500-2,820) 2,950 (0,980-4,500) 3,880 (1,050-5,400) 4,690 (1,050-6,100) Roční spotřeba elektrické energie (ErP) 2-b) Vnitřní jednotka Externí statický tlak 3) vys./stř./níz. Pa 50 (10-80) 80 / 50 / / 50 / / 50 / / 50 / / 50 / / 50 / / 50 / / 50 / / 50 / 10 Objem vzduchu Chlaz. / Vytáp. m³/h 960 / / / / / / / / / 2400 Objem odvedené vlhkosti l/h 2,8 3,4 4,2 6,0 7,9 9,0 4,2 6,0 7,9 9,0 Hladina akustického tlaku Chlaz. (vys/stř/níz) db(a) 41 / 39 / / 41 / / 41 / / 42 / / 43 / / 44 / / 41 / / 42 / / 43 / / 44 / 39 Vytáp. (vys/stř/níz) db(a) 41 / 39 / / 41 / / 41 / / 42 / / 43 / / 44 / / 41 / / 42 / / 43 / / 44 / 39 Úroveň akustického výkonu Chlaz. (vys/stř/níz) db 58 / 56 / / 58 / / 58 / / 63 / / 64 / / 65 / / 58 / / 63 / / 64 / / 65 / 60 Vytáp. (vys/stř/níz) db 58 / 56 / / 58 / / 58 / / 63 / / 64 / / 65 / / 58 / / 63 / / 64 / / 65 / 60 Rozměry V x Š x H mm 250x x x x x x x x x x x x x x x x x x x x650 Čistá hmotnost kg Venkovní jednotka Zdroj napájení V 220 / / / / / / / / / / 415 Doporučený jistič Doporučená velikost kabelu m Připojení mm² 2 x 1,5 nebo 2,5 2 x 1,5 nebo 2,5 2 x 1,5 nebo 2,5 2 x 1,5 nebo 2,5 2 x 1,5 nebo 2,5 2 x 1,5 nebo 2,5 2 x 1,5 nebo 2,5 2 x 1,5 nebo 2,5 Proud Chlaz. / Vytáp. A 7,1 / 8,0 8,00 / 8,40 9,40 / 9,90 11,20 / 12,50 16,90 / 16,80 20,10 / 20,20 / 3,75 / 4,15 5,50 / 5,50 6,60 / 6,65 Objem vzduchu Chlaz. / Vytáp. m³/h 1800 / / / / / / / / / / 7200 Hladina akustického tlaku 4) Chlaz. / Vytáp. (vys.) db(a) 46 / / / / / / / / / / 55 Úroveň akustického výkonu Chlaz. / Vytáp. (vys.) db 65 / / / / / / / / / / 71 Rozměry V x Š x H mm 569 x 790 x x 940 x x 940 x x 940 x x 940 x x 940 x x 940 x x 940 x x 940 x x 940 x 340 Čistá hmotnost kg Připojení potrubí Kapalinové potrubí Palce (mm) 1/4 (6,35) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) Plynové potrubí Palce (mm) 1/2 (12,7) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) Náplň chladiva R410A kg 1,65 2 2,35 3,4 3,4 3,4 2,35 3,4 3,4 3,4 Rozdíl výšek (vnitřní/vnější) 5) Max. m Délka potrubí Min/max m Přednastavená délka Max. m Dodatečné zatížení g/m Provozní rozpětí Chlaz min/max C -15 / / / / / / / / / / 46 Vytáp min/max C -20 / / / / / / / / / / 24 Podmínky hodnocení: Chlazení vnitřní 27 C DB / 19 C WB. Chlazení venkovní 35 C DB / 24 C WB. Vytápění vnitřní 20 C DB. Vytápění venkovní 7 C DB / 6 C WB. (DB: teplota suchého vzduchu; WB: teplota vlhkého vzduchu). // Specifikace mohou být změněny bez předchozího upozornění. 1) EER a COP, klasifikace úspor energie, je pouze při 220 / 240 V (380 / 415 V) v souladu se směrnicí EU 2002/31/ES. 2-a) Roční spotřeba je vypočítána vynásobením příkonu při 220 / 240 V (380 / 415 V) průměrem 500 hodin režimu chlazení ročně. 2-b) Roční spotřeba (ErP) je vypočítávána vzorcem stanoveným nařízením ErP. 3) Nastavení externího statického tlaku na střední hodnotu z výroby. Údaj uvedený v tabulce značí hodnoty při 50 Pa (5,1 mmaq), které se používá pro výchozí nastavení z výroby. 4) Hladina akustického tlaku jednotky je hodnota naměřená v místa 1 metr před čelní stranou těla jednotky a 1,5 metru od země. Tlak zvuku je měřen v souladu se specifikací Eurovent 6/C/ ) Pro vstupní otvor potrubí přidejte 100 mm pro vnitřní jednotku nebo 70 mm pro venkovní jednotku. 6) V případě instalace venkovní jednotky na místo, které je výš než vnitřní jednotka. // Doporučený jistič pro vnitřní jednotku 3A. // * Dostupné od května Podrobné informace o ErP naleznete na našich stránkách ELITE A class energy saving SEER a SCOP: Pro SADU-100PN1E5 6.0 A+ SEER SEASONAL ENERGY EFFICIENCY RATIO 5.3 A+++ SCOP SEASONAL COEFFICIENT OF PERFORMANCE -15 ºC in cooling mode -20 ºC in heating mode Easy control by BMS CONNECTIVITY Reduce the damage to our ozone R22 RENEWAL 5 year compressor warranty ROTARY INVERTER COMPRESSOR U-50PE1E5 U-60PE1E5 U-71PE1E5 U-71PE1E8 U-100PE1E5 U-100PE1E8 U-125PE1E5 U-125PE1E8 U-140PE1E5 U-140PE1E8 21

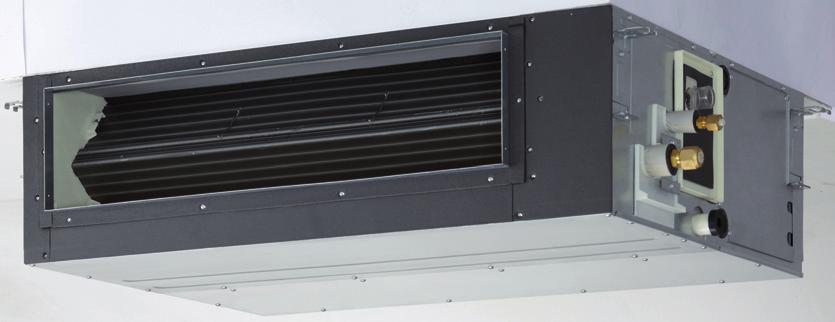

2 VYSOKOTLAKÁ JEDNOTKA PRO SKRYTOU INSTALACI PACi STANDARD A ELITE INVERTER+ Systémy s rozvody jsou vhodným řešením pro pružné, skryté klimatizace. Volitelné čepy 200 mm zajišťují snadné nekomplikované připojení ke spirálovým rozvodům. Zaměřeno na technické parametry Mimořádně tichý provoz od 25 db(a) Automatický restart po výpadku napájení Automatické přepnutí Možnosti rozdělení Twin, triple a Double-twin Stejnosměrný ventilátor pro vyšší účinnosti a ovládání Vestavěné odvodňovací čerpadlo S-100PF1E5 // S-125PF1E5 // S-140PF1E5 STANDARD NOVÉ S-60PF1E5 // S-71PF1E5 Jednofázová Třífázová 6,0 kw 7,1 kw 10,0 kw 12,5 kw 10,0 kw 12,5 kw 14,0 kw SADA KIT-60PFY1E5* KIT-71PFY1E5* KIT-100PFY1E5** KIT-125PFY1E5** KIT-100PFY1E8** KIT-125PFY1E8** KIT-140PFY1E8*** Vnitřní jednotka S-60PF1E5 S-71PF1E5 S-100PF1E5 S-125PF1E5 S-100PF1E5 S-125PF1E5 S-140PF1E5 Venkovní jednotka U-60PEY1E5 U-71PEY1E5 U-100PEY1E5 U-125PEY1E5 U-100PEY1E8 U-125PEY1E8 U-140PEY1E8 Kabelové dálkové ovládání CZ-RTC2 CZ-RTC2 CZ-RTC2 CZ-RTC2 CZ-RTC2 CZ-RTC2 CZ-RTC2 Kapacita chlazení Nom. (min-max) kw 6,0 (2,0-7,0) 7,1 (2,0-7,7) 10,0 (2,7-11,5) 12,5 (3,8-13,5) 10,0 (2,7-11,5) 12,5 (3,8-13,5) 14,0 (3,3-15,5) EER 1) Nom. (min-max) W/W 3,11 (6,15-2,46) B 2,76 (6,15-2,35) D 3,01 (5,09-2,74) B 3,05 (4,22-2,70) B 3,01 (5,09-2,74) B 3,05 (4,22-2,70) B 3,21 (3,93-2,58) A SEER W/W 5,4 A 5,3 A 5,4 A 5,2 A Pdesign kw 6,0 7,1 10,0 10,0 Příkon pro chlazení Nom. (min-max) kw 1,930 (0,325-2,850) 2,570 (0,325-3,270) 3,320 (0,530-4,200) 4,100 (0,900-5,000) 3,320 (0,530-4,200) 4,100 (0,900-5,000) 4,360 (0,840-6,000) Roční spotřeba elektrické energie 2-a) Roční spotřeba elektrické energie (ErP) 2-b) Kapacita vytápění Nom. (min-max) kw 6,0 (1,8-7,0) 7,1 (1,8-8,1) 10,0 (2,1-13,8) 12,5 (3,4-15,0) 10,0 (2,1-13,8) 12,5 (3,4-15,0) 14,0 (4,1-16,0) COP 1) Nom. (min-max) W/W 4,26 (6,55-3,41) A 3,94 (6,55-3,40) A 3,80 (5,12-3,45) A 3,82 (4,66-3,41) A 3,80 (5,12-3,45) A 3,82 (4,66-3,41) A 3,89 (4,56-3,08) A SCOP W/W 3,8 A 3,8 A 3,8 A 3,8 A Hodnota Pdesign při teplotě -10 C kw 5,0 5,5 9,5 9,5 Příkon pro vytápění Nom. (min-max) kw 1,410 (0,275-2,055) 1,800 (0,275-2,380) 2,630 (0,410-4,000) 3,270 (0,730-4,400) 2,630 (0,410-4,000) 3,270 (0,730-4,400) 3,600 (0,900-5,200) Roční spotřeba elektrické energie (ErP) 2-b) Vnitřní jednotka Externí statický tlak 3) Nom. (min-max) Pa 70 (10-150) 70 (10-150) 100 (10-150) 100 (10-150) 100 (10-150) 100 (10-150) 100 (10-150) Objem vzduchu Chlaz. / Vytáp. m³/h 1260 / / / / / / / 2160 Objem odvedené vlhkosti l/h 3,4 4,2 6,0 7,9 6,0 7,9 9,0 Hladina akustického tlaku Chlaz. (vys/stř/níz) db(a) 35 / 32 / / 32 / / 34 / / 35 / / 34 / / 35 / / 36 / 33 Vytáp. (vys/stř/níz) db(a) 35 / 32 / / 32 / / 34 / / 35 / / 34 / / 35 / / 36 / 33 Úroveň akustického výkonu Chlaz. (vys/stř/níz) db 57 / 54 / / 54 / / 56 / / 57 / / 56 / / 57 / / 58 / 55 Vytáp. (vys/stř/níz) db 57 / 54 / / 54 / / 56 / / 57 / / 56 / / 57 / / 58 / 55 Rozměry V x Š x H mm 290 x 1000 x x 1000 x x 1400 x x 1400 x x 1400 x x 1400 x x 1400 x 700 Čistá hmotnost kg Venkovní jednotka Zdroj napájení V 220 / / / / / / / 415 Doporučený jistič Doporučená velikost kabelu m Připojení mm² 2 x 1,5 nebo 2,5 Proud při chlazení A 8,6 11,7 15,1 / 14,5 / 13,9 18,8 / 18,0 / 17,2 5,10 / 4,85 / 4,70 6,20 / 5,90 / 5,70 6,60 Proud při vytápění A 6,1 7,9 11,8 / 11,2 / 10,7 14,6 / 14,0 / 13,4 4,05 / 3,80 / 3,65 4,90 / 4,65 / 4,50 6,65 Objem vzduchu Chlaz. / Vytáp. m³/h 1800 / / / / / / / 6600 Hladina akustického tlaku 4) Chlaz. / Vytáp. (vys.) db(a) 48 / / / / / / / 53 Úroveň akustického výkonu Chlaz. / Vytáp. (vys.) db 66 / / / / / / / 70 Rozměry V x Š x H mm 569 x 790 x x 790 x x 940 x x 940 x x 940 x x 940 x x 940 x 340 Čistá hmotnost kg Připojení potrubí Kapalinové / plynové potrubí Palce (mm) 3/8 (9,52) / 5/8 (15,88) 3/8 (9,52) / 5/8 (15,88) 3/8 (9,52) / 5/8 (15,88) 3/8 (9,52) / 5/8 (15,88) 3/8 (9,52) / 5/8 (15,88) 3/8 (9,52) / 5/8 (15,88) 3/8 (9,52) / 5/8 (15,88) Náplň chladiva R410A kg 1,7 1,7 2,60 3,20 2,60 3,20 3,4 Rozdíl výšek (vnitřní/vnější) 5) Max. m Délka potrubí Min/max m 5 ~ 50 5 ~ 50 5 / 50 5 / 50 5 / 50 5 / Přednastavená délka Max. m Dodatečné zatížení g/m Provozní rozpětí Chlaz min/max C -10 / / / / / / / 43 Vytáp min/max C -15 / / / / / / / 24 Podmínky hodnocení: Chlazení vnitřní 27 C DB / 19 C WB. Chlazení venkovní 35 C DB / 24 C WB. Vytápění vnitřní 20 C DB. Vytápění venkovní 7 C DB / 6 C WB. (DB: teplota suchého vzduchu; WB: teplota vlhkého vzduchu). // Specifikace mohou být změněny bez předchozího upozornění. 1) EER a COP, klasifikace úspor energie, je pouze při 220 / 240 V (380 / 415 V) v souladu se směrnicí EU 2002/31/ES. 2) Roční spotřeba je vypočítána vynásobením příkonu při 220 / 240 V (380 / 415 V) průměrem 500 hodin režimu chlazení ročně. 3) Nastavení externího statického tlaku na střední hodnotu z výroby. 4) Hladina akustického tlaku jednotky je hodnota naměřená v místa 1 metr před čelní stranou těla jednotky a 1,5 metru od země. Tlak zvuku je měřen v souladu se specifikací Eurovent 6/C/ ) V případě instalace venkovní jednotky na místo, které je výš než vnitřní jednotka. // Doporučený jistič pro vnitřní jednotku 3A. // * Dostupné od května ** Dostupné od ledna *** Pokračování bude následovat. Podrobné informace o ErP naleznete na našich stránkách STANDARD A class energy saving 5.4 A SEER SEASONAL ENERGY EFFICIENCY RATIO SEER a SCOP: Pro SADU-60PFY1E5 a SADU-100PFY1E5 3.8 A SCOP SEASONAL COEFFICIENT OF PERFORMANCE -10 ºC in cooling mode -15 ºC in heating mode Easy control by BMS CONNECTIVITY Reduce the damage to our ozone R22 RENEWAL 5 year compressor warranty ROTARY INVERTER COMPRESSOR U-60PEY1E5 U-71PEY1E5 U-100PEY1E5 U-100PEY1E8 U-140PEY1E8 U-125PEY1E5 U-125PEY1E8 22

3 NOVÉ KOMERČNÍ PACi ELITE / STANDARD VOLITELNÉ OVLÁDÁNÍ S KOMPATIBILNÍ SE VŠEMI ŘEŠENÍMI PROPŘIPOJENÍ ECOi Dálkové ovládání s časovačem CZ-RTC2 Bezdrátové dálkové ovládání CZ-RWSC2 Zjednodušené dálkové ovládání CZ-RE2C2 ELITE Jednofázová Třífázová 5,0 kw 6,0 kw 7,1 kw 10,0 kw 12,5 kw 14,0 kw 7,1 kw 10,0 kw 12,5 kw 14,0 kw SADA KIT-50PF1E5* KIT-60PF1E5 KIT-71PF1E5 KIT-100PF1E5 KIT-125PF1E5 KIT-140PF1E5 KIT-71PF1E8 KIT-100PF1E8 KIT-125PF1E8 KIT-140PF1E8 Vnitřní jednotka S-50PF1E5 S-60PF1E5 S-71PF1E5 S-100PF1E5 S-125PF1E5 S-140PF1E5 S-71PF1E5 S-100PF1E5 S-125PF1E5 S-140PF1E5 Venkovní jednotka U-50PE1E5 U-60PE1E5 U-71PE1E5 U-100PE1E5 U-125PE1E5 U-140PE1E5 U-71PE1E8 U-100PE1E8 U-125PE1E8 U-140PE1E8 Kabelové dálkové ovládání CZ-RTC2 CZ-RTC2 CZ-RTC2 CZ-RTC2 CZ-RTC2 CZ-RTC2 CZ-RTC2 CZ-RTC2 CZ-RTC2 CZ-RTC2 Kapacita chlazení Nom. (min-max) kw 5,0 (1,5-5,6) 6,0 (2,5-7,1) 7,1 (2,5-8,0) 10,0 (3,3-12,5) 12,5 (3,3-14,0) 14,0 (3,3-15,5) 7,1 (3,2-8,0) 10,0 (3,3-12,5) 12,5 (3,3-14,0) 14,0 (3,3-15,5) EER1) Nom. (min-max) kw 3,70 (5,58-2,80) A 3,90 (4,72-3,55) A 3,84 (4,72-3,02) A 4,10 (3,93-3,38) A 3,50 (3,93-3,04) A 3,25 (3,93-2,58) A 3,84 (5,0-3,02) A 4,10 (3,93-3,38) A 3,50 (3,93-3,04) A 3,25 (3,93-2,58) A SEER W/W 5,7 A+ 6,4 A++ 6,4 A++ 5,8 A+ 6,0 A+ 5,7 A+ Pdesign kw 5,0 6,0 7,1 10,0 7,1 10,0 Příkon pro chlazení Nom. (min-max) kw 1,350 (0,260-2,000) 1,540 (0,530-2,000) 1,850 (0,530-2,650) 2,440 (0,840-3,700) 3,570 (0,840-4,600) 4,310 (0,840-6,000) 1,850 (0,640-2,650) 2,440 (0,840-3,700) 3,570 (0,840-4,600) 4,310 (0,840-6,000) Roční spotřeba elektrické energie 2-a) Roční spotřeba elektrické energie (ErP) 2-b) Kapacita vytápění Nom. (min-max) kw 5,6 (1,5-6,5) 7,0 (2,0-8,0) 8,0 (2,0-9,0) 11,2 (4,1-14,0) 14,0 (4,1-16,0) 16,0 (4,1-18,0) 8,0 (2,8-9,0) 11,2 (4,1-14,0) 14,0 (4,1-16,0) 16,0 (4,1-18,0) COP1) Nom. (min-max) W/W 3,73 (6,82-2,71) A 3,87 (4,17-3,23) A 3,85 (4,17-3,10) A 4,31 (4,56-3,18) A 4,02 (4,56-3,08) A 3,60 (4,56-3,05) A 3,85 (4,83-3,10) A 4,31 (4,56-3,18) A 4,02 (4,56-3,08) A 3,60 (4,56-3,05) A SCOP W/W 3,8 A 3,9 A 4,0 A+ 3,8 A 3,9 A 3,8 A Hodnota Pdesign při teplotě -10 C kw 4,0 6,0 7,1 10,0 7,1 10,0 Příkon pro vytápění Nom. (min-max) kw 1,500 (0,220-2,400) 1,810 (0,480-2,480) 2,080 (0,480-2,900) 2,600 (0,90-4,400) 3,480 (0,900-5,200) 4,440 (0,900-5,900) 2,080 (0,580-2,900) 2,600 (0,90-4,400) 3,480 (0,900-5,200) 4,440 (0,90-5,900) Roční spotřeba elektrické energie (ErP) 2-b) Vnitřní jednotka Externí statický tlak 3) Nom. (min-max) Pa 70 (10-150) 70 (10-150) 70 (10-150) 100 (10-150) 100 (10-150) 100 (10-150) 70 (10-150) 100 (10-150) 100 (10-150) 100 (10-150) Objem vzduchu Chlaz. / Vytáp. m³/h 960 / / / / / / / / / / 2160 Objem odvedené vlhkosti l/h 2,8 3,4 4,2 6,0 7,9 9,0 4,2 6,0 7,9 9,0 Hladina akustického tlaku Chlaz. (vys/stř/níz) db(a) 34 / 30 / / 32 / / 32 / / 34 / / 35 / / 36 / / 32 / / 34 / / 35 / / 36 / 33 Vytáp. (vys/stř/níz) db(a) 34 / 30 / / 32 / / 32 / / 34 / / 35 / / 36 / / 32 / / 34 / / 35 / / 36 / 33 Úroveň akustického výkonu Chlaz. (vys/stř/níz) db 56 / 52 / / 54 / / 54 / / 56 / / 57 / / 58 / / 54 / / 56 / / 57 / / 58 / 55 Vytáp. (vys/stř/níz) db 56 / 52 / / 54 / / 54 / / 56 / / 57 / / 58 / / 54 / / 56 / / 57 / / 58 / 55 Rozměry V x Š x H mm 290 x 800 x x 1000 x x 1000 x x 1400 x x 1400 x x 1400 x x 1000 x x 1400 x x 1400 x x 1400 x 700 Čistá hmotnost kg Venkovní jednotka Zdroj napájení V 220 / / / / / / / / / / 415 Doporučený jistič Doporučená velikost kabelu m Připojení mm² 2 x 1,5 nebo 2,5 2 x 1,5 nebo 2,5 2 x 1,5 nebo 2,5 2 x 1,5 nebo 2,5 2 x 1,5 nebo 2,5 2 x 1,5 nebo 2,5 2 x 1,5 nebo 2,5 2 x 1,5 nebo 2,5 Proud Chlaz. / Vytáp. A 5,85 / 6,55 7,40 / 8,40 8,60 / 9,50 10,60 / 11,20 15,90 / 15,80 19,30 / 19,10 2,65 / 3,00 3,53 / 3,70 5,29 / 5,26 6,42 / 6,35 Objem vzduchu Chlaz. / Vytáp. m³/h 1800 / / / / / / / / / / 7200 Hladina akustického tlaku 4) Chlaz. / Vytáp. (vys.) db(a) 46 / / / / / / / / / / 55 Úroveň akustického výkonu Chlaz. / Vytáp. (vys.) db 65 / / / / / / / / / / 71 Rozměry V x Š x H mm 569 x 790 x x 940 x x 940 x x 940 x x 940 x x 940 x x 940 x x 940 x x 940 x x 940 x 340 Čistá hmotnost kg Připojení potrubí Kapalinové potrubí Palce (mm) 1/4 (6,35) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) Plynové potrubí Palce (mm) 1/2 (12,7) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) Náplň chladiva R410A kg 1,65 2 2,35 3,4 3,4 3,4 2,35 3,4 3,4 3,4 Rozdíl výšek (vnitřní/vnější) 5) Max. m Délka potrubí Min/max m Přednastavená délka Max. m Dodatečné zatížení g/m Provozní rozpětí Chlaz min/max C -15 / / / / / / / / / / 46 Vytáp min/max C -20 / / / / / / / / / / 24 Podmínky hodnocení: Chlazení vnitřní 27 C DB / 19 C WB. Chlazení venkovní 35 C DB / 24 C WB. Vytápění vnitřní 20 C DB. Vytápění venkovní 7 C DB / 6 C WB. (DB: teplota suchého vzduchu; WB: teplota vlhkého vzduchu). // Specifikace mohou být změněny bez předchozího upozornění. 1) EER a COP, klasifikace úspor energie, je pouze při 220 / 240 V (380 / 415 V) v souladu se směrnicí EU 2002/31/ES. 2-a) Roční spotřeba je vypočítána vynásobením příkonu při 220 / 240 V (380 / 415 V) průměrem 500 hodin režimu chlazení ročně. 2-b) Roční spotřeba (ErP) je vypočítávána vzorcem stanoveným nařízením ErP. 3) Nastavení externího statického tlaku na střední hodnotu z výroby. 4) Hladina akustického tlaku jednotky je hodnota naměřená v místa 1 metr před čelní stranou těla jednotky a 1,5 metru od země. Tlak zvuku je měřen v souladu se specifikací Eurovent 6/C/ ) V případě instalace venkovní jednotky na místo, které je výš než vnitřní jednotka. // Doporučený jistič pro vnitřní jednotku 3A. // * Dostupné od května Podrobné informace o ErP naleznete na našich stránkách ELITE A class energy saving SEER a SCOP: Pro SADU-71PF1E5 6.4 A++ SEER SEASONAL ENERGY EFFICIENCY RATIO 4.0 A+ SCOP * SEASONAL COEFFICIENT OF PERFORMANCE -15 ºC in cooling mode -20 ºC in heating mode Easy control by BMS CONNECTIVITY Reduce the damage to our ozone R22 RENEWAL 5 year compressor warranty ROTARY INVERTER COMPRESSOR U-50PE1E5 U-60PE1E5 U-71PE1E5 U-71PE1E8 U-100PE1E5 U-100PE1E8 U-125PE1E5 U-125PE1E8 U-140PE1E5 U-140PE1E8 23

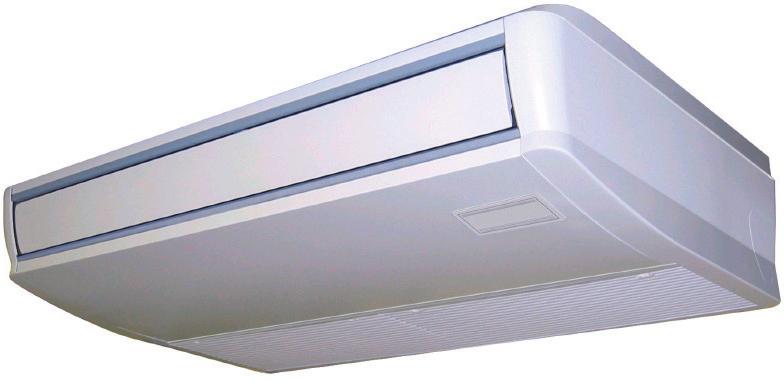

4 STROPNÍ JEDNOTKA PACi STANDARD A ELITE INVERTER+ Řada stropních jednotek je vybavena DC motorem ventilátoru pro vyšší účinnost a nižší provozní úrovně hluku. Všechny jednotky mají stejnou výšku a hloubku pro jednotný vzhled ve smíšených instalacích a jsou vybaveny vylamovacím otvorem pro přívod čerstvého vzduchu pro vyšší kvalitu vzduchu. Zaměřeno na technické parametry Všechny jednotky jsou vysoké pouze 210 mm Rotační Twin kompresor dramaticky snižuje vibrace a hluk během provozu Stejnosměrné inveretorové ovládání Rozvádění vzduchu do dálky a do šírky Nejnižší hladiny hluku v oboru Možnosti rozdělení Twin, triple a Double-twin STANDARD NOVÉ Jednofázová Třífázová 6,0 kw 7,1 kw 10,0 kw 12,5 kw 10,0 kw 12,5 kw 14,0 kw SADA KIT-60PTY1E5* KIT-71PTY1E5* KIT-100PTY1E5** KIT-125PTY1E5** KIT-100PTY1E8** KIT-125PTY1E8** KIPT-140PTY1E8*** Vnitřní jednotka S-60PT1E5 S-71PT1E5 S-100PT1E5 S-125PT1E5 S-100PT1E5 S-125PT1E5 S-140PT1E5 Venkovní jednotka U-60PEY1E5 U-71PEY1E5 U-100PEY1E5 U-125PEY1E5 U-100PEY1E8 U-125PEY1E8 U-140PEY1E8 Kabelové dálkové ovládání CZ-RTC2 CZ-RTC2 CZ-RTC2 CZ-RTC2 CZ-RTC2 CZ-RTC2 CZ-RTC2 Kapacita chlazení Nom. (min-max) kw 6,0 (2,0-7,0) 7,1 (2,0-7,7) 10,0 (2,7-11,5) 12,5 (3,8-13,5) 10,0 (2,7-11,5) 12,5 (3,8-13,5) 14,0 (3,3-15,5) EER 1) Nom. (min-max) W/W 2,90 (6,15-2,41) C 2,63 (6,15-2,33) D 2,90 (5,09-2,74) C 2,90 (4,22-2,70) C 2,90 (5,09-2,74) C 2,90 (4,22-2,70) C 2,92 (3,93-2,58) C SEER W/W 5,5 B 5,1 B 6,2 A++ 6,0 A+ Pdesign kw 6 7,1 10,0 10,0 Příkon pro chlazení Nom. (min-max) kw 2,070 (0,325-2,900) 2,700 (0,325-3,300) 3,450 (0,530-4,200) 4,310 (0,900-5,000) 3,450 (0,530-4,200) 4,310 (0,900-5,000) 4,800 (0,840-6,000) Roční spotřeba elektrické energie 2-a) Roční spotřeba elektrické energie (ErP) 2-b) Kapacita vytápění Nom. (min-max) kw 6,0 (1,8-7,0) 7,1 (1,8-8,1) 10,0 (2,1-13,8) 12,5 (3,4-15,0) 10,0 (2,1-13,8) 12,5 (3,4-15,0) 14,0 (4,1-16,0) COP 1) Nom. (min-max) W/W 4,05 (6,55-3,25) A 3,60 (6,55-3,12) A 3,70 (5,12-3,45) A 3,70 (4,66-3,41) A 3,70 (5,12-3,45) A 3,70 (4,66-3,41) A 3,83 (4,56-3,08) A SCOP W/W 3,8 A 3,8 A 3,8 A 3,8 A Hodnota Pdesign při teplotě -10 C kw 6,0 6,0 10,0 10,0 Příkon pro vytápění Nom. (min-max) kw 1,480 (0,275-2,155) 1,970 (0,275-2,600) 2,700 (0,410-4,000) 3,380 (0,730-4,400) 2,700 (0,410-4,000) 3,380 (0,730-4,400) 3,660 (0,900-5,200) Roční spotřeba elektrické energie (ErP) 2-b) Vnitřní jednotka Objem vzduchu Chlaz. / Vytáp. m³/h 1140 / / / / / / / 2160 Objem odvedené vlhkosti l/h 3,4 4,2 6,0 7,9 6,0 7,9 9,0 Hladina akustického tlaku Chlazení (vys. / níz. ) db(a) 39 / 36 / / 36 / / 38 / / 40 / / 38 / / 40 / / 41 / 38 Vytápění (vys. / níz.) db(a) 40 / 36 / / 36 / / 38 / / 40 / / 38 / / 40 / / 43 / 39 Úroveň akustického výkonu Chlaz. (vys.) db / 56 / / 58 / / 56 / / 58 / Vytáp. (vys.) db / 56 / / 58 / / 56 / / 58 / Rozměry V x Š x H mm 210 x 1180 x x 1180 x x 1595 x x 1595 x x 1595 x x 1595 x x 1595 x 680 Čistá hmotnost kg Venkovní jednotka Zdroj napájení V 220 / 230 / / 230 / / 230 / / 230 / / 400 / / 400 / / 415 Doporučený jistič Doporučená velikost kabelu m Připojení mm² 2 x 1,5 nebo 2,5 Proud při chlazení A 9,75 / 9,4 / 9,1 12,8 / 12,4 / 12,0 16,2 / 15,5 / 14,6 20,4 / 19,5 / 18,7 5,45 / 5,20 / 4,95 6,75 / 6,45 / 6,20 6,60 Proud při vytápění A 6,9 / 6,65 / 6,45 9,3 / 9,0 / 8,7 12,6 / 12,0 / 11,5 15,8 / 15,1 / 14,4 4,30 / 4,05 / 3,90 5,25 / 5,00 / 4,80 6,65 Objem vzduchu Chlaz. / Vytáp. m³/h 1800 / / / / / / 6600 Hladina akustického tlaku 3) Chlaz. / Vytáp. (vys.) db(a) 48 / / / / / / / 53 Úroveň akustického výkonu Chlaz. / Vytáp. (vys.) db 65 / / / / / / / 70 Rozměry V x Š x H mm 569 x 790 x x 790 x x 940 x x 940 x x 940 x x 940 x x 940 x 340 Čistá hmotnost kg Připojení potrubí Kapalinové potrubí Palce (mm) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) Plynové potrubí Palce (mm) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) Náplň chladiva R410A kg 1,7 1,7 2,60 3,20 2,60 3,20 3,4 Rozdíl výšek (vnitřní/vnější) 4) Max. m Délka potrubí Min/max m / 50 5 / 50 5 / 50 5 / Přednastavená délka Max. m Dodatečné zatížení g/m Provozní rozpětí Chlaz min/max C -10 ~ ~ / / / / / 43 Vytáp min/max C -15 ~ ~ / / / / / 24 Podmínky hodnocení: Chlazení vnitřní 27 C DB / 19 C WB. Chlazení venkovní 35 C DB / 24 C WB. Vytápění vnitřní 20 C DB. Vytápění venkovní 7 C DB / 6 C WB. (DB: teplota suchého vzduchu; WB: teplota vlhkého vzduchu). // Specifikace mohou být změněny bez předchozího upozornění. 1) EER a COP, klasifikace úspor energie, je pouze při 220 / 240 V (380 / 415 V) v souladu se směrnicí EU 2002/31/ES. 2-a) Roční spotřeba je vypočítána vynásobením příkonu při 220 / 240 V (380 / 415 V) průměrem 500 hodin režimu chlazení ročně. 2-b) Roční spotřeba (ErP) je vypočítávána vzorcem stanoveným nařízením ErP. 3) Hladina akustického tlaku jednotky je hodnota naměřená v místa 1 metr před čelní stranou těla jednotky a 1,5 metru od země. Tlak zvuku je měřen v souladu se specifikací Eurovent 6/C/ ) V případě instalace venkovní jednotky na místo, které je výš než vnitřní jednotka. // Doporučený jistič pro vnitřní jednotku 3A. // * Dostupné od května ** Dostupné od ledna *** Pokračování bude následovat. Podrobné informace o ErP naleznete na našich stránkách STANDARD A class energy saving 6.2 A++ SEER SEASONAL ENERGY EFFICIENCY RATIO SEER a SCOP: Pro SADU-100PFY1E5 3.8 A SCOP SEASONAL COEFFICIENT OF PERFORMANCE -10 ºC in cooling mode -15 ºC in heating mode Easy control by BMS CONNECTIVITY Reduce the damage to our ozone R22 RENEWAL 5 year compressor warranty ROTARY INVERTER COMPRESSOR U-60PEY1E5 U-71PEY1E5 U-100PEY1E5 U-100PEY1E8 U-140PEY1E8 U-125PEY1E5 U-125PEY1E8 24

5 NOVÉ KOMERČNÍ PACi ELITE / STANDARD VOLITELNÉ OVLÁDÁNÍ S KOMPATIBILNÍ SE VŠEMI ŘEŠENÍMI PROPŘIPOJENÍ ECOi Dálkové ovládání s časovačem CZ-RTC2 Bezdrátové dálkové ovládání CZ-RWSC2 / CZ-RWST2 Zjednodušené dálkové ovládání CZ-RE2C2 ELITE Jednofázová Třífázová 5,0 kw 6,0 kw 7,1 kw 10,0 kw 12,5 kw 14,0 kw 7,1 kw 10,0 kw 12,5 kw 14,0 kw SADA KIT-50PT1E5* KIT-60PT1E5 KIT-71PT1E5 KIT-100PT1E5 KIT-125PT1E5 KIT-140PT1E5 KIT-71PT1E8 KIT-100PT1E8 KIT-125PT1E8 KIT-140PT1E8 Vnitřní jednotka S-50PT1E5 S-60PT1E5 S-71PT1E5 S-100PT1E5 S-125PT1E5 S-140PT1E5 S-71PT1E5 S-100PT1E5 S-125PT1E5 S-140PT1E5 Venkovní jednotka U-50PE1E5 U-60PE1E5 U-71PE1E5 U-100PE1E5 U-125PE1E5 U-140PE1E5 U-71PE1E8 U-100PE1E8 U-125PE1E8 U-140PE1E8 Kabelové dálkové ovládání CZ-RTC2 CZ-RTC2 CZ-RTC2 CZ-RTC2 CZ-RTC2 CZ-RTC2 CZ-RTC2 CZ-RTC2 CZ-RTC2 CZ-RTC2 Kapacita chlazení Nom. (min-max) kw 5,0 (1,5-5,6) 6,0 (2,5-7,1) 7,1 (2,5-8,0) 10,0 (3,3-12,5) 12,5 (3,3-14,0) 14,0 (3,3-15,5) 7,1 (2,5-8,0) 10,0 (3,3-12,5) 12,5 (3,3-14,0) 14,0 (3,3-15,5) EER 1) Nom. (min-max) kw 2,99 (5,77-2,38) C 3,75 (5,56-3,55) A 3,24 (5,56-3,02) A 3,70 (3,93-3,38) A 3,24 (3,93-3,04) A 2,92 (3,93-2,58) C 3,24 (5,56-3,02) A 3,70 (3,93-3,38) A 3,24 (3,93-3,04) A 2,92 (3,93-2,58) C SEER W/W 5,2 A+ 6,4 A++ 6,0 A+ 6,3 A++ 5,5 A 6,2 A++ Pdesign kw 5,0 6,0 7,1 10,0 7,1 10,0 Příkon pro chlazení Nom. (min-max) kw 1,670 (0,260-2,350) 1,600 (0,450-2,00) 2,190 (0,450-2,650) 2,700 (0,840-3,700) 3,860 (0,840-4,600) 4,800 (0,840-6,00) 2,190 (0,450-2,650) 2,700 (0,840-3,700) 3,860 (0,840-4,600) 4,800 (0,840-6,00) Roční spotřeba elektrické energie 2-a) Roční spotřeba elektrické energie (ErP) 2-b) Kapacita vytápění Nom. (min-max) kw 5,6 (1,5-6,5) 7,0 (2,0-8,0) 8,0 (2,0-9,0) 11,2 (4,1-14,0) 14,0 (4,1-16,0) 16,0 (4,1-18,0) 8,0 (2,0-9,0) 11,2 (4,1-14,0) 14,0 (4,1-16,0) 16,0 (4,1-18,0) COP 1) Nom. (min-max) W/W 3,39 (6,82-2,50) C 3,80 (5,00-3,23) A 3,45 (5,00-3,10) B 4,18 (4,56-3,18) A 3,83 (4,56-3,08) A 3,45 (4,56-3,05) B 3,45 (5,00-3,10) B 4,18 (4,56-3,18) A 3,83 (4,56-3,08) A 3,45 (4,56-3,05) B SCOP W/W 3,5 A 3,8 A 3,5 A 4,1 A+ 3,4 A 4,1 A+ Hodnota Pdesign při teplotě -10 C kw 4,0 6,0 7,1 10,0 7,1 10,0 Příkon pro vytápění Nom. (min-max) kw 1,650 (0,220-2,600) 1,840 (0,400-2,480) 2,320 (0,400-2,900) 2,680 (0,900-4,400) 3,660 (0,900-5,200) 4,640 (0,900-5,900) 2,320 (0,400-2,900) 2,680 (0,900-4,400) 3,660 (0,900-5,200) 4,640 (0,900-5,900) Roční spotřeba elektrické energie (ErP) 2-b) Vnitřní jednotka Objem vzduchu Chlaz. / Vytáp. m³/h 780 / / / / / / / / / / 2160 Objem odvedené vlhkosti l/h 2,8 3,4 4,2 6,0 7,9 9,0 4,2 6,0 7,9 9,0 Hladina akustického tlaku Chlazení (vys. / níz. ) db(a) 36 / 33 / / 36 / / 36 / / 38 / / 40 / / 41 / / 36 / / 38 / / 40 / / 41 / 38 Vytápění (vys. / níz.) db(a) 36 / 33 / / 36 / / 36 / / 39 / / 41 / / 43 / / 36 / / 39 / / 41 / / 43 / 39 Úroveň akustického výkonu Chlaz. (vys.) db Vytáp. (vys.) db Rozměry V x Š x H mm 210 x 910 x x 1180 x x 1180 x x 1595 x x 1595 x x 1595 x x 1180 x x 1595 x x 1595 x x 1595 x 680 Čistá hmotnost kg Venkovní jednotka Zdroj napájení V 220 / / / / / / / / / / 415 Doporučený jistič Doporučená velikost kabelu m Připojení mm² 2 x 1,5 nebo 2,5 2 x 1,5 nebo 2,5 2 x 1,5 nebo 2,5 2 x 1,5 nebo 2,5 2 x 1,5 nebo 2,5 2 x 1,5 nebo 2,5 2 x 1,5 nebo 2,5 2 x 1,5 nebo 2,5 Proud při chlazení Nom. (min-max) A 7,70 / 7,45 / 7,20 7,40 9,90 11,90 17,10 21,30 3,30 4,05 5,80 7,25 Proud při vytápění Nom. (min-max) A 7,60 / 7,35 / 7,15 8,30 10,40 11,80 16,20 20,60 3,45 4,00 5,50 7,00 Objem vzduchu Chlaz. / Vytáp. m³/h 1800 / / / / / / / / / / 7200 Hladina akustického tlaku 3) Chlaz. / Vytáp. (vys.) db(a) 46 / / / / / / / / / / 55 Úroveň akustického výkonu Chlaz. / Vytáp. (vys.) db 65 / / / / / / / / / / 71 Rozměry V x Š x H mm 569 x 790 x x 940 x x 940 x x 940 x x 940 x x 940 x x 940 x x 940 x x 940 x x 940 x 340 Čistá hmotnost kg Připojení potrubí Kapalinové potrubí Palce (mm) 1/4 (6,35) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) Plynové potrubí Palce (mm) 1/2 (12,7) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) Náplň chladiva R410A kg 1,65 2 2,35 3,4 3,4 3,4 2,35 3,4 3,4 3,4 Rozdíl výšek (vnitřní/vnější) 4) Max. m Délka potrubí Min/max m Přednastavená délka Max. m Dodatečné zatížení g/m Provozní rozpětí Chlaz min/max C -15 / / / / / / / / / / 46 Vytáp min/max C -20 / / / / / / / / / / 24 Podmínky hodnocení: Chlazení vnitřní 27 C DB / 19 C WB. Chlazení venkovní 35 C DB / 24 C WB. Vytápění vnitřní 20 C DB. Vytápění venkovní 7 C DB / 6 C WB. (DB: teplota suchého vzduchu; WB: teplota vlhkého vzduchu). // Specifikace mohou být změněny bez předchozího upozornění. 1) EER a COP, klasifikace úspor energie, je pouze při 220 / 240 V (380 / 415 V) v souladu se směrnicí EU 2002/31/ES. 2-a) Roční spotřeba je vypočítána vynásobením příkonu při 220 / 240 V (380 / 415 V) průměrem 500 hodin režimu chlazení ročně. 2-b) Roční spotřeba (ErP) je vypočítávána vzorcem stanoveným nařízením ErP. 3) Hladina akustického tlaku jednotky je hodnota naměřená v místa 1 metr před čelní stranou těla jednotky a 1,5 metru od země. Tlak zvuku je měřen v souladu se specifikací Eurovent 6/C/ ) V případě instalace venkovní jednotky na místo, které je výš než vnitřní jednotka. // Doporučený jistič pro vnitřní jednotku 3A. // * Dostupné od května Podrobné informace o ErP naleznete na našich stránkách ELITE A class energy saving SEER a SCOP: Pro SADU-60PT1E5 6.4 A++ SEER SEASONAL ENERGY EFFICIENCY RATIO 3.8 A SCOP SEASONAL COEFFICIENT OF PERFORMANCE -15 ºC in cooling mode -20 ºC in heating mode Easy control by BMS CONNECTIVITY Reduce the damage to our ozone R22 RENEWAL 5 year compressor warranty ROTARY INVERTER COMPRESSOR U-50PE1E5 U-60PE1E5 U-71PE1E5 U-71PE1E8 U-100PE1E5 U-100PE1E8 U-125PE1E5 U-125PE1E8 U-140PE1E5 U-140PE1E8 25

6 VYSOKOTLAKÁ JEDNOTKA PRO SKRYTOU INSTALACI kw TŘÍFÁZOVÝ INVERTOR PACi Panasonic přináší průlomové řešení nabídkou vysokého výkonu při malých rozměrech. Jednotky kw od společnosti Panasonic jsou vhodné pro velké aplikace v maloobchodu a jiných velkých oblastech, kde nejsou potřeba velké kapacity systémů VRF. Lehké a kompaktní provedení pro snadnější instalaci v jakémkoliv komerčním prostoru. Systémy s Twin ventilátory jsou šetrnější k životnímu prostřed, v porovnání s tradičními systémy kw zanechávají menší uhlíkovou stopu. A class energy saving -15 ºC in cooling mode -20 ºC in heating mode Easy control by BMS CONNECTIVITY Reduce the damage to our ozone R22 RENEWAL 5 year compressor warranty Třífázová 20,0 kw 25,0 kw SADA KIT-200PE1E8A KIT-250PE1E8 Vnitřní jednotka S-200PE1E8A S-250PE1E8 Venkovní jednotka U-200PE1E8 U-250PE1E8 Dálkové ovládání (volitelné) CZ-RTC2 CZ-RTC2 Kapacita chlazení Nom. (min-max) kw 20,0 (6,0-22,4) 25,0 (6,0-28,0) EER 1) Nominální W/W 2,62 D 2,62 D SEER W/W Pdesign kw Příkon pro chlazení Nominální kw 7,640 9,550 Provozní proud A 11,8 14,8 Roční spotřeba elektrické energie 2-a) Roční spotřeba elektrické energie (ErP) 2-b) Kapacita vytápění Nom. (min-max) kw 21,8 (6,0-22,4) 28.0 ( ) COP 1) Nominální W/W 3,54 B 3,41 B SCOP W/W Hodnota Pdesign při teplotě -10 C kw Příkon pro vytápění Nominální kw 6, Provozní proud A 9,5 12,6 Roční spotřeba elektrické energie (ErP) 2-b) Vnitřní jednotka Zdroj napájení V / ph / Hz 220 / 240 / 1 / / 240 / 1 / 50 Externí statický tlak 3) S pomocným kabelem Pa 216 (235) 216 (235) Objem vzduchu Chlazení/vytápění m³/h Objem odvedené vlhkosti Chlazení l/h 11,1 13,9 Hladina akustického tlaku 4) (V/S/N) db(a) 51 / 50 / / 50 / 49 Úroveň akustického výkonu db(a) Rozměry / čistá hmotnost V x Š x H mm / kg 479 x 1428 x 1230 / x 1428 x 1230 / 120 Venkovní jednotka Zdroj napájení V / ph / Hz 380 / 415 / 3+N / 50/ / 415 / 3+N / 50/60 Doporučený jistič 15A 20A Doporučená velikost kabelu m Objem vzduchu Chlazení/vytápění m³/h Hladina akustického tlaku 4) Chlazení / vytápění (vys.) db(a) 57 / / 58 Úroveň akustického výkonu (vys.) db Rozměry V x Š x H mm 1526 x 940 x x 940 x 340 Čistá hmotnost kg Připojení potrubí Kapalinové potrubí mm (palců) 9,52 (3/8) 12,7 (1/2) Plynové potrubí mm (palců) 25.4 (1) 25.4 (1) Náplň chladiva 5,3 6,5 Rozdíl výšek (vnitřní/vnější) 5) Max. m Délka potrubí Min-max m Přednastavená délka Max. m Dodatečné zatížení g/m Provozní rozpětí Chlaz min/max C -15 / / 43 Vytáp min/max C -20 / / 15 Podmínky hodnocení: Chlazení vnitřní 27 C DB / 19 C WB. Chlazení venkovní 35 C DB / 24 C WB. Vytápění vnitřní 20 C DB. Vytápění venkovní 7 C DB / 6 C WB. (DB: teplota suchého vzduchu; WB: teplota vlhkého vzduchu) 1) EER a COP, klasifikace úspor energie, je pouze při V ( V) v souladu se směrnicí EU 2002/31/ES. 2-a) Roční spotřeba je vypočítána vynásobením příkonu při 220 / 240 V (380 / 415 V) průměrem 500 hodin režimu chlazení ročně. 2-b) Roční spotřeba (ErP) je vypočítávána vzorcem stanoveným nařízením ErP. 3) Údaj uvedený v tabulce značí hodnoty při 50 Pa (5,1 mmaq), které se používá pro výchozí nastavení z výroby. Výměna konektoru na motoru ventilátoru z Hi na Shi, který má 7 mmaq. 4) Hladina akustického tlaku jednotky je hodnota naměřená v místa 1 metr před čelní stranou těla jednotky a 1,5 metru od země. Tlak zvuku je měřen v souladu se specifikací Eurovent 6/C/ ) Pro vstupní otvor potrubí přidejte 100 mm pro vnitřní jednotku nebo 70 mm pro venkovní jednotku. 6) V případě instalace venkovní jednotky na místo, které je výš než vnitřní jednotka. Specifikace mohou být změněny bez předchozího upozornění. Podrobné informace o ErP naleznete na našich stránkách 26

7 KOMERČNÍ PACi ELITE VOLITELNÉ OVLÁDÁNÍ S Dálkové ovládání s časovačem CZ-RTC2 Bezdrátové dálkové ovládání CZ-RWSC2 Zjednodušené dálkové ovládání CZ-RE2C2 KIT-200PE1E8A // KIT-250PE1E8 Zaměřeno na technické parametry VYSOCE ÚČINNÝ INVERTOROVÝ SYSTÉM CHLAZENÍ S NÍZKÝMI VENKOVNÍMI TEPLOTAMI (AŽ -15 C) MAXIMÁLNÍ DÉLKA POTRUBÍ 100 M (O VÍCE NEŽ 40% DELŠÍ NEŽ JINÉ SPLITOVÉ SYSTÉMY) MULTIFUNKČNÍ BEZDRÁTOVÉ DÁLKOVÉ OVLÁDÁNÍ S VESTAVĚNOU KONTROLOU TEPLOTY VYLAMOVACÍ OTVOR PRO PŘÍVOD ČERSTVÉHO VZDUCHU PRO VYŠŠÍ KVALITU VZDUCHU. Vlastnosti ENERGETICKÁ ÚČINNOST A EKOLOGIE Invertorový systém s maximální účinností Chladicí plyn R410A šetrný k životnímu prostředí POHODLÍ Chlazení s nízkými venkovními teplotami (až -15 C) Výběr teplotního čidla ve vnitřní jednotce nebo kabelovém dálkovém ovládání SNADNÉ POUŽÍVÁNÍ Týdenní časovač zapnutí/vypnutí (6 nastavení denně a 42 týdně) Volba kabelového / bezdrátového a zjednodušeného kabelového dálkového ovládání SNADNÁ INSTALACE A ÚDRŽBA Vysokotlaké jednotky vhodné pro obchody a kanceláře KOMPATIBILNÍ SE VŠEMI ŘEŠENÍMI PROPŘIPOJENÍ ECOi Ukázka systému Na dolní straně těla vnitřní jednotky musí být inspekční otvor (450 x 450 mm nebo větší). Rozdělovač (dodaný v místě instalace). Inspekční otvor (450 x 450 mm nebo větší) Komory Výstupní vzduchová komora (vhodná pro vedené + rozvody) Počet výstupů s průměry Model S-200PE1E8A / S-250PE1E8 1 x 500 mm CZ-TREMIESPW706 U-200PE1E8 U-250PE1E8 27

8 Systémy PACi Standard Single a Twin Je možné připojit až 2 vnitřní jednotky k jedné venkovní jednotce. Jednotky Panasonic PACi je možné instalovat jako systémy s jedinou jednotkou nebo jako twin systémy. Vnitřní jednotky je možné kombinovat podle výběrové tabulky. Provoz bude vždy simultánní. Všechny vnitřní jednotky budou pracovat se stejným nastavením. SINGLE TWIN Hlavní potrubí L H1 1 Hlavní potrubí L A Spojená distribuce 2 H1 H2 Spojená distribuce (prodává se samostatně) A= CZ-P155BK1 Položka Obsah Symbol Skutečná délka (m) Single Twin Přípustné délky potrubí Maximální délka rozdělovacího potrubí Maximální délka větve potrubí Součet celkových délek Maximální přípustné délky potrubí a součet délek odstatních potrubí - L + 1 > 2 50 m Maximální délka větve potrubí Maximální rozdíl délky větve potrubí - 1 > Maximální povolený rozdíl výšek Maximální rozdíl výšek vnitřní - Pokud je venkovní jednotka výš H1 30 venkovní jednotka Pokud je venkovní jednotka níž 15 Maximální rozdíl výšek mezi vnitřními jednotkami - H2 0,5 Hlavní potrubí (L) Potrubí pro rozvod Double-twin (L1, L2) Potrubí pro připojení vnitřní jednotky ( 1, 2, 3, 4) Typ kapacity vnitřní jednotky Plynové potrubí Ø15,88 Ø15,88 Ø15,88 Ø12,7 Kapalinové potrubí Ø9,52 Ø12,7 Ø9,52 Ø9,52 Ø6,35 Objem dodatečné náplně na 1 m 50 g 50 g 50 g 50 g 20 g Samostatný/simultánní provoz systémových kombinací Velikost vnitřní / venkovní jednotky 10,0 kw 12,5 kw 5,0 kw Twin 6,0 kw Twin 10,0 kw Single 12,5 kw Single Venkovní jednotka Typ 100 Typ 125 Kombinace Twin U-100 U-125 S-50 S-50 S-60 S-60 Kompatibilní venkovní jednotky 10,0 kw 10,0 kw 12,5 kw 12,5 kw Venkovní jednotka U-100PEY1E5 U-100PEY1E8 U-125PEY1E5 U-125PEY1E8 Kapacita chlazení Nom. (min-max) kw 10 10,0 (2,7-11,5) 12,5 (3,8-13,5) 12,5 (3,8-13,5) Kapacita vytápění Nom. (min-max) kw 10 10,0 (2,1-13,8) 12,5 (3,4-15,0) 12,5 (3,4-15,0) Zdroj napájení V 220 / 230 / / 400 / / 230 / / 400 / 415 Připojení mm² Objem vzduchu Chlazení/vytápění m³/h 4560 / / / / 4380 Hladina akustického tlaku Chlazení/vytápění (vys.) db(a) 54 / / / / 56 Úroveň akustického výkonu Chlazení/vytápění (vys.) db 70 / / / / 73 Rozměry (čistá hmotnost) V x Š x H mm (kg) 996 x 940 x 340 (73) 996 x 940 x 340 (73) 996 x 940 x 340 (85) 996 x 940 x 340 (85) Připojení potrubí Kapalinové potrubí / plynové potrubí Palce (mm) 3/8 (9,52) / 5/8 (15,88) 3/8 (9,52) / 5/8 (15,88) 3/8 (9,52) / 5/8 (15,88) 3/8 (9,52) / 5/8 (15,88) Náplň chladiva R410A kg 2,60 2,60 3,20 3,20 Rozdíl výšek (vnitřní/vnější) Max. m Délka potrubí Min/max m 5 ~ 50 5 ~ 50 5 ~ 50 5 ~ 50 Přednastavená délka Max. m Dodatečný plyn g/m Provozní rozpětí Chlazení min/max C -10 / / / / 43 Vytápění min/max C -15 / / / / 24 U- PEY1E5 jednofázová // U- PEY1E8 třífázová 28

9 NOVÉ KOMERČNÍ PACi STANDARD Kompatibilní vnitřní jednotky Kompatibilní venkovní jednotky S-50PK1E5 / S-60PK1E5 S-50PY1E5 / S-60PY1E5 S-50PU1E5 / S-60PU1E5 S-50PT1E5 / S-60PT1E5 S-50PN1E5 / S-60PN1E5 S-50PF1E5 / S-60PF1E5 U-100PEY1E5 // U-125PEY1E5 // U-100PEY1E8 // U-125PEY1E8 Kompatibilní vnitřní jednotky 5,0 kw 6,0 kw Stěna S-50PK1E5 S-60PK1E5 Kapacita Chlazení kw 5,0 6,0 Vytápění kw 5,6 6,0 Rozměry V x Š x H mm 300 x 1065 x x 1065 x 230 Hladina akustického tlaku Chlazení (vys./stř./níz.) db(a) 40 / 36 / / 44 / 40 Vytápění (vys./stř./níz.) db(a) 40 / 36 / / 44 / 40 Objem vzduchu Chlazení / vytápění m³/h 840 / / cestná kazeta 60x60 S-50PY1E5 S-60PY1E5 Kapacita Chlazení kw 5,0 10,0 Vytápění kw 5,6 10,0 Rozměry Vnitřní jednotka V x Š x H mm 283 x 575 x x 575 x 575 Panel V x Š x H mm 30 x 625 x x 625 x 625 Hladina akustického tlaku Chlazení (vys./stř./níz.) db(a) 41 / 37 / / 37 / 33 Vytápění (vys./stř./níz.) db(a) 41 / 37 / / 37 / 33 Objem vzduchu Chlazení / vytápění m³/h 750 / cestná kazeta 90x90 S-50PU1E5 S-60PU1E5 Kapacita Chlazení kw 5,0 6,0 Vytápění kw 5,6 6,0 Rozměry Vnitřní jednotka V x Š x H mm 256 x 840 x x 840 x 840 Panel V x Š x H mm 33,5 x 950 x ,5 x 950 x 950 Hladina akustického tlaku Chlazení (vys./stř./níz.) db(a) 32 / 29 / / 29 / 27 Vytápění (vys./stř./níz.) db(a) 32 / 29 / / 29 / 27 Objem vzduchu Chlazení / vytápění m³/h 960 / / 960 Nízkotlaká jednotka pro skrytou instalaci S-50PN1E5 S-60PN1E5 Kapacita Chlazení kw 5,0 6,0 Vytápění kw 5,6 7,0 Rozměry V x Š x H mm 250 x 780(+100) x x 1000(+100) x 650 Hladina akustického tlaku Chlazení (vys./stř./níz.) db(a) 41 / / 41 / 36 Vytápění (vys./stř./níz.) 41 / / 41 / 36 Externí statický tlak Nominální (min-max) Pa 80 / 50 / (10-80) Objem vzduchu Chlazení / vytápění m³/h 960 / / 1320 Vysokotlaká jednotka pro skrytou instalaci S-50PF1E5 S-60PF1E5 Kapacita Chlazení kw 5,0 6,0 Vytápění kw 5,6 6,0 Rozměry V x Š x H mm 290 x 800 x x 1000 x 700 Hladina akustického tlaku Chlazení (vys./stř./níz.) db(a) 34 / 30 / / 32 / 26 Vytápění (vys./stř./níz.) 34 / 30 / / 32 / 26 Externí statický tlak Vysoké / střední / nízké Pa 150 / 70 / (10-150) Objem vzduchu Chlazení / vytápění m³/h 960 / / 1260 Stropní jednotka S-50PT1E5 S-60PT1E5 Kapacita Chlazení kw 5,0 6,0 Vytápění kw 5,6 6,0 Rozměry V x Š x H mm 210 x 910 x x 1180 x 680 Hladina akustického tlaku Chlazení (vys./stř./níz.) db(a) 38 / 33 / / 36 / 33 Vytápění (vys./stř./níz.) db(a) 39 / 34 / / 36 / 33 Objem vzduchu Chlazení / vytápění m³/h 840 / /

10 Systémy PACi Elite Twin, Triple a Double-Twin od 3,6 kw do 14 kw TWIN TRIPLE DOUBLE-TWIN L Hlavní potrubí Spojená distribuce L Hlavní potrubí Hlavní potrubí L Spojená distribuce L2 L1 H1 L3 L2 L1 H1 L1 L2 H2 H4 H3 H2 L3 L4 Spojená distribuce č. 2 H4 H1 Spojená distribuce (prodává se samostatně) H7 L5 L6 H6 H3 H2 A= CZ-P155BK1 B= CZ-P3HPC2BM H5 Ekvivalent délky potrubí a rozdílu výšek Symboly Specifikace Twin Triple Double-Twin Celková délka potrubí L+L1+L2 L+L1+L2+L3 L+L1+L2+L3+L4+L5+L6 U-60/71P: 50 m / U-100/125/140: 75 m Maximální délka větve potrubí L1 nebo L2 L1 nebo L2 nebo L3 L1+L3 nebo L1+L4 nebo L2+L5 nebo L2+L6 Méně než 15 m Maximální rozdíly délek větve potrubí L1 > L2 L1-L2 L1 > L2 > L3 L1-L2 L2-L3 L1-L3 L2+L6 MAX L2+L6 MIN (L2+L6)-(L1+L3) Méně než 10 m Maximální rozdíly délky potrubí větve potrubí 1 (Double-Twin) L2 > L1 L2-L1 Méně než 10 m Maximální rozdíly délky potrubí větve potrubí 1 (Double-Twin) L4 > L3 L6 > L5 L4-L3 L6-L5 Méně než 10 m Rozdíl výšek Venkovní jednotka umístěna výš než je instalace H1 Méně než 30 m Venkovní jednotka umístěna níž než je instalace H1 Méně než 15 m Rozdíl výšek mezi vnitřními jednotkami H2 H2 nebo H3 nebo H4 H2 nebo H3 nebo H4 nebo H5 nebo H6 nebo H7 Méně než 0,5 m Průměr hlavního potrubí venkovní jednotky (mm) Průměr potrubí větve Kombinace vnitřních jednotek S-36 S-45 S-50 S-60 S-71 Strana kapalinového vedení: Ø 9,52 Strana kapalinového vedení Ø 6,35 Ø 6,35 Ø 6,35 Ø 9,52 Ø 9,52 Strana plynového vedení: Ø 15,88 Strana plynového vedení Ø 12,70 Ø 12,70 Ø 12,70 Ø 15,88 Ø 15,88 Sada pro větev potrubí (volitelná) TWIN, DOUBLE-TWIN CZ-P155BK1 TRIPLE CZ-P3HPC2BM Doplňování chladiva: Pro připojení twin je náplň chladiva potřebná pro potrubí o délce 30 m dodávána s jednotkou z výroby, pro připojení Triple / Double-Twin je s jednotkou dodávána náplň pro 20 m délky potrubí. Žádná další náplň není potřebná pro prvních 30 m délky potrubí v případě twin připojení a pro prvních 20 m v případě Triple / Double-Twin připojení. Objem chladiva pro každý model je uveden na ŠTÍTKU. Vypočítejte další náplně přidáním délky potrubí v pořadí hlavní potrubí (L) větev potrubí (L1 L2 L3 velký průměr). Pak vyberte objem chladiva, který odpovídá průměru průměru a délce potrubí na straně kapaliny (po 30 m pro připojení Twin a po 20 m pro připojení Triple / Double-Twin) podle tabulky níže. Průměr kapalinového potrubí Dodatečný objem chladiva (g/m) Ø 6,35 20 Ø 9,52 50 Samostatný/simultánní provoz systémových kombinací Velikost vnitřní venkovní jednotky 6,0 kw 7,1 kw 10,0 kw 12,5 kw 14,0 kw 3,6 kw Twin Double-twin Double-twin 4,5 kw Triple 5,0 kw Twin Triple 6,0 kw Single Twin 7,1 kw Single Twin 10,0 kw Single 12,5 kw Single 14,0 kw Single Venkovní jednotka Typ 71 Typ 100 Typ 125 Typ 140 Kombinace Twin U-71 U-100 U-125 U-140 Kombinace triple Kombinace Double- Twin S-36 S-36 S-50 S-50 U-100 S-36 S-36 S-36 S-60 S-60 U-125 S-45 S-45 S-45 U-125 S-36 S-36 S-36 S-36 S-71 S-71 U-140 S-50 S-50 S-50 Kompatibilní venkovní jednotky 7,1 kw 7,1 kw 10,0 kw 10,0 kw 12,5 kw 12,5 kw 14,0 kw 14,0 kw Venkovní jednotka U-71PE1E5 U-71PE1E8 U-100PE1E5 U-100PE1E8 U-125PE1E5 U-125PE1E8 U-140PE1E5 U-140PE1E8 Kapacita chlazení Nom. (min-max) kw 7,1 (2,5-8,0) 7,1 (2,5-8,0) 10,0 (3,3-12,5) 10,0 (3,3-12,5) 12,5 (3,3-14,0) 12,5 (3,3-14,0) 14,0 (3,3-15,5) 14,0 (3,3-15,5) Kapacita vytápění Nom. (min-max) kw 8,0 (2,0-9,0) 8,0 (2,0-9,0) 11,2 (4,1-14,0) 11,2 (4,1-14,0) 14,0 (4,1-16,0) 14,0 (4,1-16,0) 16,0 (4,1-18,0) 16,0 (4,1-18,0) Zdroj napájení V Připojení mm² 2 x 1,5 nebo 2,5 2 x 1,5 nebo 2,5 2 x 1,5 nebo 2,5 2 x 1,5 nebo 2,5 2 x 1,5 nebo 2,5 2 x 1,5 nebo 2,5 2 x 1,5 nebo 2,5 2 x 1,5 nebo 2,5 Objem vzduchu Chlazení/vytápění m³/h 3600 / / / / / / / / 7200 Hladina akustického tlaku Chlazení/vytápění (vys.) db(a) 48 / / / / / / / / 55 Úroveň akustického výkonu Chlazení/vytápění (vys.) db 65 / / / / / / / / 71 Rozměry (čistá hmotnost) V x Š x H mm (kg) 996 x 940 x 340 (69) 996 x 940 x 340 (69) 1416 x 940 x 340 (98) 1416 x 940 x 340 (98) 1416 x 940 x 340 (98) 1416 x 940 x 340 (98) 1416 x 940 x 340 (98) 1416 x 940 x 340 (98) Připojení potrubí Kapalinové potrubí / plynové potrubí Palce (mm) 3/8 (9,52) / 5/8 (15,88) 3/8 (9,52) / 5/8 (15,88) 3/8 (9,52) / 5/8 (15,88) 3/8 (9,52) / 5/8 (15,88) 3/8 (9,52) / 5/8 (15,88) 3/8 (9,52) / 5/8 (15,88) 3/8 (9,52) / 5/8 (15,88) 3/8 (9,52) / 5/8 (15,88) Náplň chladiva R410A kg 2,35 2,35 3,4 3,4 3,4 3,4 3,4 3,4 Rozdíl výšek (vnitřní/vnější) Max. m Délka potrubí Min/max m Přednastavená délka Max. m Dodatečný plyn g/m Provozní rozpětí Chlazení min/max C -15 / / / / / / / / 46 Vytápění min/max C -20 / / / / / / / / 24 U- E1E5 jednofázově // U- E1E8 třífázově 30

11 KOMERČNÍ PACi ELITE Kompatibilní vnitřní jednotky Kompatibilní venkovní jednotky S-36PK1E5 / S-45PK1E5 / S-50PK1E5 / S-60PK1E5 / S-71PK1E5 S-36PY1E5 / S-45PY1E5 / S-50PY1E5 U-71PE1E5 / U-71PE1E8 S-36PU1E5 / S-45PU1E5 / S-50PU1E5 / S-60PU1E5 / S-71PU1E5 S-36PT1E5 / S-45PT1E5 / S-50PT1E5 / S-60PT1E5 / S-71PT1E5 S-36PN1E5 / S-45PN1E5 / S-50PN1E5 / S-60PN1E5 / S-71PN1E5 S-36PF1E5 / S-45PF1E5 / S-50PF1E5 / S-60PF1E5 / S-71PF1E5 U-100PE1E5 / U-100PE1E8 / U-125PE1E5 / U-125PE1E8 / U-140PE1E5 / U-140PE1E8 Kompatibilní vnitřní jednotky 3,6 kw 4,6 kw 5,0 kw 6,0 kw 7,1 kw Stěna S-36PK1E5 S-45PK1E5 S-50PK1E5 S-60PK1E5 S-71PK1E5 Kapacita Chlazení kw 3,6 4,5 5,0 6,0 7,1 Vytápění kw 4,2 5,2 5,6 7,0 8,0 Rozměry V x Š x H mm 300 x 1065 x x 1065 x x 1065 x x 1065 x x 1065 x 230 Hladina akustického tlaku Chlazení (vys./stř./níz.) db(a) 35 / 31 / / 34 / / 36 / / 44 / / 44 / 40 Vytápění (vys./stř./níz.) db(a) 35 / 31 / / 34 / / 36 / / 44 / / 44 / 40 Objem vzduchu Chlazení / vytápění m³/h 660 / / / / / cestná kazeta 60x60 S-36PY1E5 S-45PY1E5 S-50PY1E5 Kapacita Chlazení kw 3,6 4,5 5,0 Vytápění kw 4,2 5,2 5,6 Rozměry Vnitřní jednotka V x Š x H mm 283 x 575 x x 575 x x 575 x 575 Panel V x Š x H mm 30 x 625 x x 625 x x 625 x 625 Hladina akustického tlaku Chlazení (vys./stř./níz.) db(a) 32 / 29 / / 32 / / 37 / 33 Vytápění (vys./stř./níz.) db(a) 32 / 29 / / 32 / / 37 / 33 Objem vzduchu Chlazení / vytápění m³/h 540 / / / cestná kazeta 90x90 S-36PU1E5 S-45PU1E5 S-50PU1E5 S-60PU1E5 S-71PU1E5 Kapacita Chlazení kw 3,6 4,5 5,0 6,0 7,1 Vytápění kw 4,2 5,2 5,6 7,0 8,0 Rozměry Vnitřní jednotka V x Š x H mm 256 x 840 x x 840 x x 840 x x 840 x x 840 x 840 Panel V x Š x H mm 33,5 x 950 x ,5 x 950 x ,5 x 950 x ,5 x 950 x ,5 x 950 x 950 Hladina akustického tlaku Chlazení (vys./stř./níz.) db(a) 30 / 28 / / 28 / / 29 / / 31 / / 31 / 28 Vytápění (vys./stř./níz.) db(a) 30 / 28 / / 28 / / 29 / / 31 / / 31 / 28 Objem vzduchu Chlazení / vytápění m³/h 840 / / / / / 1320 Nízkotlaká jednotka pro skrytou instalaci S-36PN1E5 S-45PN1E5 S-50PN1E5 S-60PN1E5 S-71PN1E5 Kapacita Chlazení kw 3,6 4,5 5,0 6,0 7,1 Vytápění kw 4,2 5,2 5,6 7,0 8,0 Rozměry V x Š x H mm 250 x 780(+100) x x 780(+100) x x 780(+100) x x 1000(+100) x x 1000(+100) x 650 Hladina akustického tlaku Chlazení (vys./stř./níz.) db(a) 40 / / / / 41 / / 41 / 36 Vytápění (vys./stř./níz.) 40 / / / / 41 / / 41 / 36 Externí statický tlak vysoké / střední / nízké Pa 80 / 50 / / 50 / / 50 / / 50 / / 50 / 10 Objem vzduchu Chlazení / vytápění m³/h 840 / / / / / 1320 Vysokotlaká jednotka pro skrytou instalaci S-36PF1E5 S-45PF1E5 S-50PF1E5 S-60PF1E5 S-71PF1E5 Kapacita Chlazení kw 3,6 4,5 5,0 6,0 7,1 Vytápění kw 4,2 5,2 5,6 7,0 8,0 Rozměry V x Š x H mm 290 x 800 x x 800 x x 800 x x 1000 x x 1000 x 700 Hladina akustického tlaku Chlazení (vys./stř./níz.) db(a) 33 / 29 / / 30 / / 30 / / 32 / / 32 / 26 Vytápění (vys./stř./níz.) 33 / 29 / / 30 / / 30 / / 32 / / 32 / 26 Externí statický tlak vysoké / střední / nízké Pa 150 / 70 / / 70 / / 70 / / 70 / / 70 / 10 Objem vzduchu Chlazení / vytápění m³/h 840 / / / / / 1260 Stropní jednotka S-36PT1E5 S-45PT1E5 S-50PT1E5 S-60PT1E5 S-71PT1E5 Kapacita Chlazení kw 3,6 4,5 5,0 6,0 7,1 Vytápění kw 4,2 5,2 5,6 7,0 8,0 Rozměry V x Š x H mm 210 x 910 x x 910 x x 910 x x 1180 x x 1180 x 680 Hladina akustického tlaku Chlazení (vys./stř./níz.) db(a) 35 / 32 / / 33 / / 33 / / 36 / / 36 / 33 Vytápění (vys./stř./níz.) db(a) 36 / 32 / / 34 / / 34 / / 36 / / 36 / 33 Objem vzduchu Chlazení / vytápění m³/h 720 / / / / /

12 Systémy PACi Elite Twin, Triple a Double-Twin od 20 kw do 25 kw Je možné připojit až 4 vnitřní jednotky k jedné venkovní jednotce. Jednotky Panasonic PACi 200 a 250 je možné instalovat jako systémy twin, triple a double-twin. Vnitřní jednotky je možné kombinovat podle výběrové tabulky. Provoz bude vždy simultánní. Všechny vnitřní jednotky budou pracovat se stejným nastavením. SINGLE TWIN TRIPLE DOUBLE-TWIN Hlavní potrubí L H1 Spojená distribuce (prodává se samostatně) A= CZ-P680BK2BM C=CZ-P155BK1BM Hlavní potrubí L A Spojená distribuce 1 2 H1 H2 Hlavní potrubí L B Spojená distribuce H4 H3 H2 H1 H7 1 Hlavní potrubí L L1 A C Spojená distribuce č. 2 2 Položka Obsah Symbol Skutečná Single Twin Triple Double-Twin délka (m) Přípustné délky potrubí Maximální přípustné délky potrubí Maximální délka větve potrubí Délka potrubí jedním směrem od venkovní jednotky k nejvzdálenější vnitřní jednotce L L + 1 L L + 1 L + 2 L + 3 L2 C 4 L + L1 + 1 L + L1 + 2 L + L2 + 3 L + L2 + 4 Maximální délka rozdělovacího potrubí Maximální délka za prvním bodem větvení (rozděl. potrubí č. 1) L1 + 1 L1 + 2 L2 + 3 L Maximální délka za druhým bodem větvení (double twin) Součet celkových délek Maximální přípustné délky potrubí a součet délek odstatních potrubí - - L L + L1 + L Rozdíl mezi maximální délkou a minimální délkou potrubí za prvním bodem větvení - 1> > 2 > H6 H5 Max.: L2 + 2 // min.: L1 + 1 (L2 + 4)-(L1 + 1) Maximální rozdíl mezi délkou rozdělovacího potrubí č. 1 (double twin) L2 > L1 // L2-L1 10 Maximální povolený Maximální rozdíl výšek vnitřní - venkovní jednotka Pokud je venkovní jednotka výš Pokud je venkovní jednotka níž H1 30 rozdíl výšek Maximální rozdíl výšek mezi vnitřními jednotkami - H2 H2 H3 H4 H2 H3 H4 H5 H6 H7 0,5 H4 H3 H H1 Hlavní potrubí (L) Potrubí pro rozvod Double-twin (L1, L2) Potrubí pro připojení vnitřní jednotky Celková typová kapacita vnitřní jednotky připojená za větví ( 1, 2, 3, 4) Typ kapacity vnitřní jednotky Plynové potrubí Ø25,4 Ø15,88 Ø15,88 Ø12,7 Kapalinové potrubí Ø9,52 Ø12,7 Ø9,52 Ø9,52 Ø6,35 Objem dodatečné náplně na 1 m 40 g 80 g 40 g 40 g 20 g Samostatný/simultánní provoz systémových kombinací Velikost vnitřní / venkovní jednotky 20,0 kw 25,0 kw 3,6 kw 4,5 kw 5,0 kw Double-twin 6,0 kw Double-twin 7,1 kw Triple 10,0 kw Twin 12,5 kw Twin 14,0 kw 20,0 kw Single 25,0 kw Single Venkovní jednotka Typ 200 Typ 250 Kombinace Twin U-200 U-250 Kombinace triple Kombinace Double- Twin S-100 S-100 U-200 S-71 S-71 S-71 U-200 S-50 S-50 S-50 S-50 S-125 S-125 U-250 S-60 S-60 S-60 S-60 Kompatibilní venkovní jednotky 20,0 kw 25,0 kw Venkovní jednotka U-200PE1E8 U-250PE1E8 Kapacita chlazení Nom. (min-max) kw 20,0 (6,0-22,4) 25,0 (6,0-28,0) Kapacita vytápění Nom. (min-max) kw 21,8 (6,0-22,4) 28.0 ( ) Zdroj napájení V / ph / Hz 380 / 415 / 3+N / 50/ / 415 / 3+N / 50/60 Doporučený jistič 15A 20A Doporučená velikost kabelu m Objem vzduchu Chlazení/vytápění m³/h Hladina akustického tlaku Chlazení / vytápění (vys.) db(a) 57 / / 58 Úroveň akustického výkonu (vys.) db Rozměry / čistá hmotnost V x Š x H mm / kg 1526 x 940 x 340 / x 940 x 340 / 128 Chladicí okruh Průměr truby úzký/široký mm (palců) 9,52 (3/8) / 25,4 (1) 12,7 (1/2) / 25,4 (1) Max. délka potrubí m Objem dodatečné náplně chladiva g/m Připojení potrubí Kapalinové / plynové potrubí mm (palců) 9,52 (3/8) / 25,4 (1) 12,7 (1/2) / 25,4 (1) Náplň chladiva 5,3 6,5 Rozdíl výšek (vnitřní/vnější) Max. m Délka potrubí Min-max m Přednastavená délka Max. m Dodatečné zatížení g/m Provozní rozpětí Chlazení min/max C -15 / / 43 Vytápění min/max C -20 / / 15 U- E1E5 jednofázově // U- E1E8 třífázově 32

13 NOVÉ KOMERČNÍ PACi ELITE Kompatibilní vnitřní jednotky Kompatibilní venkovní jednotky S-50PK1E5 / S-60PK1E5 / S-71PK1E5 S-50PY1E5 U-200PE1E8 / U-250PE1E8 S-50PU1E5 / S-60PU1E5 / S-71PU1E5 / S-100PU1E5 / S-125PU1E5 S-50PT1E5 / S-60PT1E5 / S-71PT1E5 / S-100PT1E5 / S-125PT1E5 S-50PN1E5 / S-60PN1E5 / S-71PN1E5 / S-100PN1E5 / S-125PN1E5 S-50PF1E5 / S-60PF1E5 / S-71PF1E5 / S-100PF1E5 / S-125PF1E5 Kompatibilní vnitřní jednotky 5,0 kw 6,0 kw 7,1 kw 10,0 kw 12,5 kw Stěna S-50PK1E5 S-60PK1E5 S-71PK1E5 Kapacita Chlazení kw 5,0 6,0 7,1 Vytápění kw 5,6 7,0 8,0 Rozměry V x Š x H mm 300 x 1065 x x 1065 x x 1065 x 230 Hladina akustického tlaku Chlazení (vys./stř./níz.) db(a) 40 / 36 / / 44 / / 44 / 40 Vytápění (vys./stř./níz.) db(a) 40 / 36 / / 44 / / 44 / 40 Objem vzduchu Chlazení / vytápění m³/h 840 / / / cestná kazeta 60x60 S-50PY1E5 Kapacita Chlazení kw 5,0 Vytápění kw 5,6 Rozměry Vnitřní jednotka V x Š x H mm 283 x 575 x 575 Panel V x Š x H mm 30 x 625 x 625 Hladina akustického tlaku Chlazení (vys./stř./níz.) db(a) 41 / 37 / 33 Vytápění (vys./stř./níz.) db(a) 41 / 37 / 33 Objem vzduchu Chlazení / vytápění m³/h 750 / cestná kazeta 90x90 S-50PU1E5 S-60PU1E5 S-71PU1E5 S-100PU1E5 S-125PU1E5 Kapacita Chlazení kw 5,0 6,0 7,1 10,0 12,5 Vytápění kw 5,6 7,0 8,0 11,2 14,0 Rozměry Vnitřní jednotka V x Š x H mm 256 x 840 x x 840 x x 840 x x 840 x x 840 x 840 Panel V x Š x H mm 33,5 x 950 x ,5 x 950 x ,5 x 950 x ,5 x 950 x ,5 x 950 x 950 Hladina akustického tlaku Chlazení (vys./stř./níz.) db(a) 32 / 29 / / 31 / / 31 / / 38 / / 39 / 33 Vytápění (vys./stř./níz.) db(a) 32 / 29 / / 31 / / 31 / / 38 / / 39 / 33 Objem vzduchu Chlazení / vytápění m³/h 960 / 960 1,260 / 1,260 1,320 / 1,320 1,980 / 1,980 2,100 / 2,100 Nízkotlaká jednotka pro skrytou instalaci S-50PN1E5 S-60PN1E5 S-71PN1E5 S-100PN1E5 S-125PN1E5 Kapacita Chlazení kw 5,0 6,0 7,1 10,0 12,5 Vytápění kw 5,6 7,0 8,0 11,2 14,0 Rozměry V x Š x H mm 250 x 780(+100) x x 1000(+100) x x 1000(+100) x x 1200(+100) x x 1200(+100) x 650 Hladina akustického tlaku Chlazení (vys./stř./níz.) db(a) 41 / / 41 / / 41 / / 42 / / 44 / 39 Vytápění (vys./stř./níz.) db(a) 41 / / 41 / / 41 / / 42 / / 44 / 39 Externí statický tlak vysoké / střední / nízké Pa 80 / 50 / / 50 / / 50 / / 50 / / 50 / 10 Objem vzduchu Chlazení / vytápění m³/h 960 / / / / / 2400 Vysokotlaká jednotka pro skrytou instalaci S-50PF1E5 S-60PF1E5 S-71PF1E5 S-100PF1E5 S-125PF1E5 Kapacita Chlazení kw 5,0 6,0 7,1 10,0 12,5 Vytápění kw 5,6 7,0 8,0 11,2 14,0 Rozměry V x Š x H mm 290 x 800 x x 1000 x x 1000 x x 1400 x x 1400 x 700 Hladina akustického tlaku Chlazení (vys./stř./níz.) db(a) 34 / 30 / / 32 / / 32 / / 34 / / 35 / 32 Vytápění (vys./stř./níz.) db(a) 34 / 30 / / 32 / / 32 / / 34 / / 35 / 32 Externí statický tlak vysoké / střední / nízké Pa 150 / 70 / / 70 / / 70 / / 100 / / 100 / 10 Objem vzduchu Chlazení / vytápění m³/h 960 / / / / / 2040 Stropní jednotka S-50PT1E5 S-60PT1E5 S-71PT1E5 S-100PT1E5 S-125PT1E5 Kapacita Chlazení kw 5,0 6,0 7,1 10,0 12,5 Vytápění kw 5,6 7,0 8,0 11,2 14,0 Rozměry V x Š x H mm 210 x 910 x x 1180 x x 1180 x x 1180 x x 1595 x 680 Hladina akustického tlaku Chlazení (vys./stř./níz.) db(a) 38 / 33 / / 36 / / 36 / / 38 / / 40 / 37 Vytápění (vys./stř./níz.) db(a) 39 / 34 / / 36 / / 36 / / 38 / / 41 / 38 Objem vzduchu Chlazení / vytápění m³/h 840 / / / / /

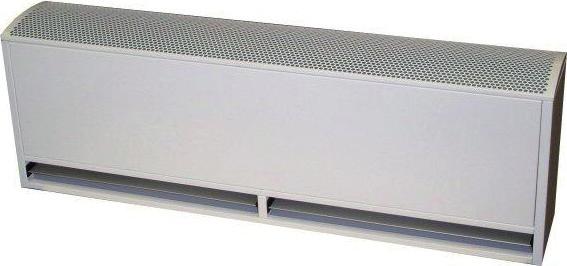

14 ELEKTRICKÁ VZDUCHOVÁ CLONA 2 velikosti pro elektrické vzduchové clony 900 mm a 1200 mm. Vhodné pro oddělování oblastí a úsporu energie. FY-10ESPNAH FY-10ELPNAH Šířka 900 1,200 Wattů Vys. W 71,5 96 Níz. W 61,5 74 Proud Vys. A 0,40 0,54 Níz. A 0,29 0,35 Rychlost vzduchu Vys. m/s 13,0 13,1 Níz. m/s 11,1 11,0 Objem vzduchu Vys. m³/h 750 1,000 Níz. m³/h Hladina hluku Vys. db(a) Níz. db(a) Hmotnost kg ROZMĚRY VNITŘNÍ JEDNOTKY FY-10ESPNAH ČELNÍ POHLED Vstup pro zpětné nasávání POHLED ZEZADU ROZMĚRY VNITŘNÍ JEDNOTKY FY-10ELPNAH ČELNÍ POHLED Vstup pro zpětné nasávání POHLED ZEZADU 5 bodů pro připevnění 8 mm otvorů Vývod vzduchu 5 bodů pro připevnění 8 mm otvorů Vývod vzduchu 34

15 KOMERČNÍ FY-10ESPNAH // FY-10ELPNAH Zaměřeno na technické parametry 2 VELIKOSTI: 900 MM A mm SILNÝ PROUD VZDUCHU (10 m/s) VELMI NÍZKÁ HLUČNOST, POUZE 42 db Vlastnosti POHODLÍ Snadné přesměrování proudu vzduchu pomocí manuálního deflektoru SNADNÉ POUŽÍVÁNÍ Přepínač rychlosti (vysoká a nízká) na samotné jednotce SNADNÁ INSTALACE A ÚDRŽBA Snadná instalace Díky kompaktním rozměrům bude snažší instalace a umístění v jakémkoliv prostoru 3 m 1 m m/s 2 m m/s 3 m m/s 4 m m/s Účinnost vzduchu 35

16 VZDUCHOVÁ CLONA Vysoce účinná vzduchová clona připojená k vaší instalaci systému PACi v připojení 1x1! Instalace Plug & Play EC motor ventilátoru pro hladký provoz a efektivní výkonnost. Jsou k dispozici 2 typy proudu vzduchu: Jet-Flow a Standard standardní ventilátor dostupný v současnosti. Snadné čištění a servis. OVLÁDÁNÍ PŘES INTERNET Intuitivní a uživatelsky přívětivý program na displeji vašeho chytrého telefonu nebo PC, která vám umožní ovládat klimatizaci stejným způsobem, jakým to děláte pomocí dálkového ovládání. HP Vzduchová clona PAW-10PAIRC-MJ* PAW-15PAIRC-MJ* PAW-20PAIRC-MJ* PAW-10PAIRC-MS* PAW-20PAIRC-MS* Typ proudu vzduchu Jetflow Standard Objem vzduchu vys. / stř. / níz. m²/h 2700 / 1900 / / 2500 / / 3800 / / 1900 / / 3800 / 2400 Délka proudu vzduchu (A) m 1,0 1,5 2,0 1,0 2,0 Max. kapacita vytápění (při teplotě vzduchu 20 C) kw 12,47 19, , Max. instalační výška m 2,7 2,7 2,7 2,4 2,4 Chladivo R410A R410A R410A R410A R410A Teplota horkého plynu C Tlak barů Sací potrubí mm Tlakové potrubí mm Ventilátor V / 50 Hz / 1 / N / PE 230 V / 50 Hz / 1 / N / PE 230 V / 50 Hz / 1 / N / PE 230 V / 50 Hz / 1 / N / PE 230 V / 50 Hz / 1 / N / PE Typ ventilátoru EC EC EC EC EC Proud vys. / stř. / níz. A 2,1 / 0,8 / 0,3 2,8 / 1,1 / 0,4 4,2 / 1,6 / 0,6 2,1 / 0,8 / 0,3 4,2 / 1,6 / 0,6 Spotřeba elektřiny vys. / stř. / níz. kw 0,44 / 0,17 / 0,06 0,59 / 0,23 / 0,08 0,89 / 0,34 / 0,12 0,44 / 0,17 / 0,06 0,89 / 0,34 / 0,12 Ochranný jistič A M16A M16A M16A M16A M16A Hlučnost db(a) Rozměry D x V x H mm 1210 x 260 x x 260 x x 260 x x 260 x x 260 x 490 Hmotnost kg Kombinace venkovní jednotky s jednotkou PACi Elite U-100PE1E5/8 U-200PE1E8 U-250PE1E8 U-100PE1E5/8 U-250PE1E8 Kombinace venkovní jednotky s jednotkou PACi Standard U-100PEY1E5/8 U-100PEY1E5/8 * Dostupné od dubna ROZMĚRY JETFLOW STANDARDNÍ ROZMĚRY POHLED SHORA A 45 BOČNÍ POHLED POHLED SHORA A 45 BOČNÍ POHLED Šroubovací nýt M8 Tlakové vedení Přívodní vedení Šroubovací nýt M8 Tlakové vedení Přívodní vedení ČELNÍ POHLED A PRŮŘEZ ČELNÍ POHLED A PRŮŘEZ POHLED ZESPODA 30 POHLED ZESPODA PAW-10PAIRC-MJ PAW-15PAIRC-MJ PAW-20PAIRC-MJ A PAW-10PAIRC-MS PAW-20PAIRC-MS A

17 NOVÉ KOMERČNÍ NOVÉ JET-FLOW: PAW-10PAIRC-MJ // PAW-15PAIRC-MJ // PAW-20PAIRC-MJ Zaměřeno na technické parametry INSTALACE PLUG & PLAY ÚSPORA AŽ 40% NÁKLADŮ NA ENERGII DÍKY POUŽITÍ TECHNOLOGII INTEGROVANÝCH VENTILÁTORŮ EC - ÚČINNĚJŠÍ NEŽ BĚŽNÝ VENTILÁTOR AC - MĚKKÝ START - DELŠÍ ŽIVOTNOST MOTORU 3 DÉLKY VZDUCHOVÝCH CLON, OD 1 DO 2 m VÝŠKA INSTALACE AŽ 2,7 m VÝSTUPNÍ MŘÍŽKY JE MOŽNÉ NASTAVIT DO PĚTI POPLOH, ABY VYHOVOVALY RŮZNÝM VNITŘNÍM JEDNOTKÁM A POŽADAVKŮM NA INSTALACI OVLÁDÁNÍ POMOCÍ SYSTÉMŮ DÁLKOVÉHO OVLÁDÁNÍ PANASONIC (VOLITELNÉ) PŘÍMÁ INTEGRACE DO SYSTÉMU BMS POMOCÍ VOLITELNÝCH ROZHRANÍ PANASONIC Vlastnosti POHODLÍ Snadné přesměrování proudu vzduchu pomocí manuálního deflektoru (Jet-Flow) SNADNÉ POUŽÍVÁNÍ Přepínač rychlosti (vysoká a nízká) na samotné jednotce SNADNÁ INSTALACE A ÚDRŽBA Snadná instalace Díky kompaktním rozměrům bude snažší instalace a umístění v jakémkoliv prostoru (Jet- Flow) Snadné čištění mřížky bez nutnosti otevření jednotky MAX. VÝŠKA INSTALACE Jet-Flow: 2,7 m Standardní tok: 2,4 m STANDARD: PAW-10PAIRC-MS // PAW-20PAIRC-MS Zaměřeno na technické parametry INSTALACE PLUG & PLAY ÚSPORA AŽ 40% NÁKLADŮ NA ENERGII DÍKY POUŽITÍ TECHNOLOGII INTEGROVANÝCH VENTILÁTORŮ EC - ÚČINNĚJŠÍ NEŽ BĚŽNÝ VENTILÁTOR AC - MĚKKÝ START - DELŠÍ ŽIVOTNOST MOTORU 2 DÉLKY VZDUCHOVÝCH CLON, 1 A 2 m VÝŠKA INSTALACE AŽ 2,4 m OVLÁDÁNÍ POMOCÍ SYSTÉMŮ DÁLKOVÉHO OVLÁDÁNÍ PANASONIC (VOLITELNÉ) PŘÍMÁ INTEGRACE DO SYSTÉMU BMS POMOCÍ VOLITELNÝCH ROZHRANÍ PANASONIC 37

18 Sada VZDUCHOTECHNICKÉ JEDNOTKY 5-28 kw pro PACi NOVÁ SADA AHU PRI PŘIPOJENÍ VENKOVNÍCH JEDNOTEK PACi KE VZDUCHOTECHNICKÉ SOUSTAVĚ. Sada Panasonic AHU má velké možnosti připojení, aby ji bylo možné snadno integrovat do systému. Použití: hotely, kanceláře, serverovny nebo všechny velké budovy, kde se vyžaduje řízení kvality vzduhu, jako je vlhkost a přívod čerstvého vzduchu. SADA PRO PŘIPOJENÍ AHU PCB, Power trans, svorkovnice DÁLKOVÉ OVLÁDÁNÍ Dálkové ovládání lze snadno nainstalovat na skřín vzduchotechniké jednotky. Dálkové ovládání musí být zakoupeno samostatně. Standardní kabelové dálkové ovládání. Volitelné 38 Termistor x2 (chladivo: E1, E2) Termistor x1 (Vzduch: Tf)

19 KOMERČNÍ Sada Panasonic AHU, 5-28 kw pro připojení k venkovní jednotce PACi PCB, transformátor, 3 ks termostatu, svorkovnice a skříň na elektrické součástí. CZ-280PAH1 Kabely ovládání CZ-RTC2 (volitelné) Propjení I/D-O/D Zapojení termostatu a elektromagnetického ventilu Potrubí PACi VZDUCHOTECHNICKÁ JEDNOTKA Volitelné součásti: Následující funkce jsou k dispozici s použitím různých typů příslušenství pro ovládání: Kabelové dálkové ovládání CZ-RTC2 Provoz ZAP/VYP Výběr režimu Nastavení teploty * Signál provozu ventilátoru je možné převzít z PCB. Svorkovnice CZ-T10 Vstupní signál = Provoz ZAP/VYP Zákaz dálkového ovládání Vystupni signal = Provozní stav ZAP Výstup alarmu (přes DC12 V) PAW-OCT, vývod DC12 V. PŘEPÍNACÍ Svorkovnice Výstupní signál = Chlaz. / Vytáp./stav ventilátoru Odmrazování Termostat ZAP Jednotka CZ-CAPBC2 Mini seri-para I/O Nastavení teploty vstupním signálem 0-10 V nebo Ω Výstup teploty v místnosti (přívod vzduchu) přes 4-20 ma Výběr režimu nebo/a ovládání ZAP/VYP Ovládání provozu ventilátoru Výstup stavu provozu/ výstup alarmu TABULKA KOMBINACÍ PRO JEDINOU VENKOVNÍ JEDNOTKU PACi Kombinace uvedená v tabulce níže je dostupná pouze pro systém PACi s jednou jednotkou Výkon Velikosti PACi Standard PACi Elite Sada AHU Jednofázové 5,0 kw U-50PE1E5 6,0 kw U-60PEY1E5 U-60PE1E5 7,1 kw U-71PEY1E5 U-71PE1E5 10,0 kw U-100PEY1E5 U-100PE1E5 12,5 kw U-125PEY1E5 U-125PE1E5 14,0 kw U-140PE1E5 Třífázové 7,1 kw U-71PE1E8 10,0 kw U-100PEY1E8 U-100PE1E8 12,5 kw U-125PEY1E8 U-125PE1E8 14,0 kw U-140PEY1E8 U-140PE1E8 25,0 kw U-200PE1E8 20,0 kw U-250PE1E8 * Další poznámka/pokyn pro návrh systému, instalační práce bude určena pro připojení PAC-i. CZ-280PAH1 (Společné použití pro všechny venkovní jednotky. Je povolené pouze připojení 1 na 1.) 39

20 PROVOZNÍ SYSTÉM Požadavky SYSTÉMY PRO INDIVIDUÁLNÍ OVLÁDÁNÍ Normální provoz Provoz z každého místa Rychlý a snadný provoz PROVOZ S ČASOVAČEM Denní a týdenní program Externí vzhled Typ, název modelu Dálkové ovládání s časovačem (kabelové) Bezdrátové dálkové ovládání Zjednodušené dálkové ovládání Dálkové ovládání s podsvícením Časovací hodiny CZ-RTC2 CZ-RWSU2 CZ-RWSY2 CZ-RWSL2 CZ-RE2C2 CZ-RELC2 CZ-ESWC2 Vestavěný termostat Počet I_O, které lze ovládat Omezení použití 1 skupina, 8 jednotek 1 skupina, 8 jednotek 1 skupina, 8 jednotek 64 skupin, max. 64 jednotek Do každé skupiny je možné připojit až 2 ovládání. Do každé skupiny je možné připojit až 2 ovládání. CZ-RE2C2: do každé skupiny je možné připojit až 2 ovládání. CZ-RELC2: není možný provoz jiného (vedl.) dálk. ovládání. Vyžaduje se napájení ze systémového kontroleru Pokud není použito systémové ovládání, lze se připojit ke svorkovnici T10 vnitřní jednotky. Funkce ZAP/VYP Nastavení režimu Nastavení rychlosti ventilátoru Nastavení teploty Směr proudu vzduchu Povolit/zakázat přepínání Týdenní program ¹ ¹ 1. Nastavení není možné, pokud není přítomna jednotka dálkového ovládání. (Použijte pro nastavení dálkové ovládání.) Všechny specifikace mohou být změněny bez předchozího upozornění. 40 CZ-RWSC2 CZ-RWST2 CZ-RWSK2
