1 PREZENTACE SPLIT MULTI LCAC

2 1. Řada SPLIT a MULTI Split 2. Řada komerčních systémů LCAC 3. Nové požadavky na úspornost systémů

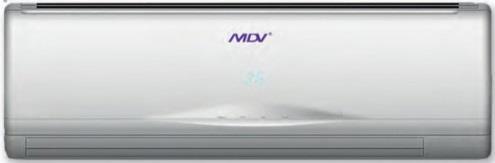

3 Nástěnné klimatizační systémy Řada SCOP * 9K 12K 18K 24K Energet třída Oasis 4.0 A++/A+ R A/A *Příklad SCOP pro velikost 9K Ionizátor

4 Novinka v nabídce systém OASIS Základní funkce : -Vnitřní jednotka je kompatibilní jak se SPLIT tak také MULTI! -Nastavení žaluzie v paměti PCB -Přizpůsobuje se novým normám

5 Novinka v nabídce R23 Základní funkce : -5 režimů provozu venkovní jednotky -ionizátor -Přizpůsobuje se novým normám -Noční režim

4 SCOP=3.4 Kazeta 9K,12K,18K SCOP=3.8 SCOP=3.

6 Klimatizační systémy MULTI Řada Výkon 18K (9K*2) 27K (9K*3) 36K (9K*4) Oasis 9K,12K,18K SCOP=4.2 SCOP=3.9 SCOP=3.9 R23 9K,12K,18K SCOP=3.4 SCOP=3.4 SCOP=3.4 Kazeta 9K,12K,18K SCOP=3.8 SCOP=3.8 SCOP=3.8 SCOP = seasonal coefficient of performance = sezónní topný faktor SEER = seasonal energy efficiency ratio = sezónní chladicí faktor

7 Venkovní jednotky MULTI Split Venkovní jednotka Výkon K 27K 36K

8 Světlosti Cu potrubí a max. instalační délky Model Kapalina (mm) Sání (mm) Max. délka/převýšení(m) 9K12K Ф6.35 Ф /10 Vnitřní 18K Ф6.35 Ф /10 Venkovní 18K (1+2) 27K (1+3) 36K (1+4) Ф Ф Celková L= 30 Ф Ф Celková L= 45 Ф Ф Celková L= 60

9 A B Provoz v režimu vytápění Varianta 1 chyba Režim chlazení nebo větrání Režim vytápění Vytápění je priorita Režim pohotovosti : Zobrazuje chybu/poruchu Rozběhne se v režimu vytápění po 3 min Kompresor a ventilátor STOP 4-CESTNÝ VENTIL SE PŘEPÍNÁ NA VYTÁPĚNÍ. Zařízení se spustí po 3 minutách

10 Provoz v režimu vytápění Varianta 2 A B Chyba Režim vytápění Režim chlazení nebo ventilace Vytápění je priorita Zařízení pracuje v režimu vytápění Režim pohotovosti. Zobrazuje poruchu/chybu. Kompresor a ventilátor v provozu 4-cestný ventil nastavení na režim vytápění.

11 Více stupňů otáček ventilátoru Nový motor DC Inverter ventilátoru o 5 stupních otáček, na místo původních 2. Větší úspora energie a plynulejší chod systému jako celku.

12 Provoz v nízkých venkovních teplotách Standardní rozsah u systémů Split a MULTI Split.

13 Poloha vzduchové žaluzie uložena do paměti řídící karty (PCB) Po opětovné spuštění systému je nastavena vzduchová žaluzie do původní polohy. PŘEKLAD : původní úhel/směr nastavení prodění vzduchu

14 Funkce teplého startu Regulace stupňů otáček ventilátoru tak, aby při rozběhu systému nedocházelo k nepříjemným průvanům studeného vzduchu.

15 Široký rozsah provozu kompresoru DC Inverter Větší úspora díky zvětšení rozsahu a výkonových stupňů kompresoru.provoz v režimu vytápění do -20 C. Překlad : průběh práce kompresoru

16 Příkon pouze 1 W v režimu pohotovosti Inteligentní technologie MDV umožňuje automatické regulování výkonu tak, že dochází k úspoře energie. V režimu pohotovosti (STAND- BY) má systém příkon 1 W!!!

17 Zařízení segmentu LCAC Řada SCOP 12 K 18K 24K 36K Kazetová Super Slim Podstropní 3.generace Kanálová A Kompaktní kazeta

18 Kombinace TWIN Možnost vytvoření systému TWIN(dvojčata) s vnitřními jednotkami o stejném výkonu

19 Změny v zařízeních LCAC

Nové požadavky na úspornost klimatizačních zařízení Vysoká energetická účinnost Zařízení MDV všech typů dosahují energetické A,nejvyšší energetické třídy požadované Směrnicemi EU.

20 Nové požadavky na úspornost klimatizačních zařízení Vysoká energetická účinnost Zařízení MDV všech typů dosahují energetické A,nejvyšší energetické třídy požadované Směrnicemi EU. Nové směrnice EU 626/2011 : - 3 klimatické oblasti pro režim vytápění -Sezónní účinnost (výpočet podle několika měření) Energetická třída zařízení popisuje výkony v daných podmínkách.sezónní účinnost Popisuje výkony zařízení v různých reálných podmínkách a tímto způsobem podává údaje o skutečné spotřebě energie.

21 Minimální požadavky pro rok 2013 < 6kW 6-12 kw SEER SCOP SEER SCOP 3,6 3,4 3,6 3.4 Minimální požadavky pro rok 2014 < 6kW 6-12 kw SEER SCOP SEER SCOP 4,3 3,8 4,6 3,8

22 Délka měření v hod Koeficient SEER Místo měření EER Místo měření SEER Venkovní teplota ( )

23 Délka měření v hod Koeficient SCOP Místo měření COP Místo měření SCOP Venkovní teplota ( )

24 Nové parametry měření hlučnosti jednotek 9 k Hladina akustického tlaku Původní měření 9 k Akustický výkon Nové měření Vnitřní Venkovní Vnitřní Venkovní 33/31/ /44/40 62 Nové měření se vztahuje k jednotkám 9k,12k,18k,24k,36k

25 Univerzální venkovní jednotky DC Inverter a jejich další použití Chladicí výkon od 5,3 do 56kW Možnost napojení na přímý výparník do VZT jednotky pomocí tzv. AIRKIT

26 Rekuperační jednotky (VZT) řady HRV HRV-200,300,500,800,1000 m 3 /h HRV-1500,2000 m 3 /h Standardně dodávaný s jednotkami HRV kabelový ovladač typu KJR-27B/E

27 Děkuji Vám mnohokrát za pozornost!!! 中国空调 AIRCON CLIMA CZ,s.r.o. Nyní na nové adrese o 40 m dále do kopce : Ul.Pekařská 603/12 CZ Praha 5-Jinonice
