Novar 106/114. Regulátor jalového výkonu

Transkript

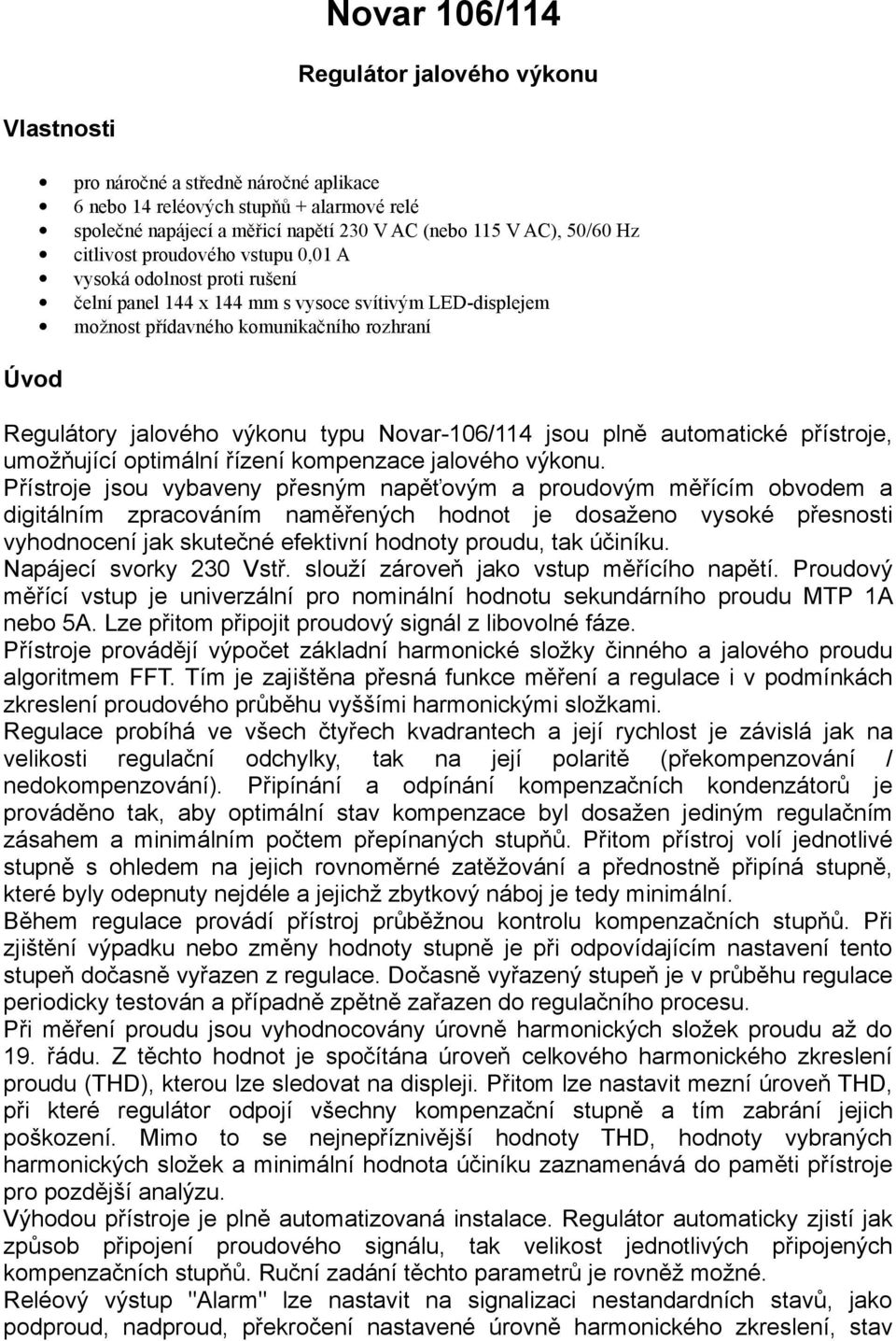

1 Novar 106/114 Regulátor jalového výkonu Vlastnosti Úvod pro náročné a středně náročné aplikace 6 nebo 14 reléových stupňů + alarmové relé společné napájecí a měřicí napětí 230 V AC (nebo 115 V AC), 50/60 Hz citlivost proudového vstupu 0,01 A vysoká odolnost proti rušení čelní panel 144 x 144 mm s vysoce svítivým LED-displejem možnost přídavného komunikačního rozhraní Regulátory jalového výkonu typu Novar-106/114 jsou plně automatické přístroje, umožňující optimální řízení kompenzace jalového výkonu. Přístroje jsou vybaveny přesným napěťovým a proudovým měřícím obvodem a digitálním zpracováním naměřených hodnot je dosaženo vysoké přesnosti vyhodnocení jak skutečné efektivní hodnoty proudu, tak účiníku. Napájecí svorky 230 Vstř. slouží zároveň jako vstup měřícího napětí. Proudový měřící vstup je univerzální pro nominální hodnotu sekundárního proudu MTP 1A nebo 5A. Lze přitom připojit proudový signál z libovolné fáze. Přístroje provádějí výpočet základní harmonické složky činného a jalového proudu algoritmem FFT. Tím je zajištěna přesná funkce měření a regulace i v podmínkách zkreslení proudového průběhu vyššími harmonickými složkami. Regulace probíhá ve všech čtyřech kvadrantech a její rychlost je závislá jak na velikosti regulační odchylky, tak na její polaritě (překompenzování / nedokompenzování). Připínání a odpínání kompenzačních kondenzátorů je prováděno tak, aby optimální stav kompenzace byl dosažen jediným regulačním zásahem a minimálním počtem přepínaných stupňů. Přitom přístroj volí jednotlivé stupně s ohledem na jejich rovnoměrné zatěžování a přednostně připíná stupně, které byly odepnuty nejdéle a jejichž zbytkový náboj je tedy minimální. Během regulace provádí přístroj průběžnou kontrolu kompenzačních stupňů. Při zjištění výpadku nebo změny hodnoty stupně je při odpovídajícím nastavení tento stupeň dočasně vyřazen z regulace. Dočasně vyřazený stupeň je v průběhu regulace periodicky testován a případně zpětně zařazen do regulačního procesu. Při měření proudu jsou vyhodnocovány úrovně harmonických složek proudu až do 19. řádu. Z těchto hodnot je spočítána úroveň celkového harmonického zkreslení proudu (THD), kterou lze sledovat na displeji. Přitom lze nastavit mezní úroveň THD, při které regulátor odpojí všechny kompenzační stupně a tím zabrání jejich poškození. Mimo to se nejnepříznivější hodnoty THD, hodnoty vybraných harmonických složek a minimální hodnota účiníku zaznamenává do paměti přístroje pro pozdější analýzu. Výhodou přístroje je plně automatizovaná instalace. Regulátor automaticky zjistí jak způsob připojení proudového signálu, tak velikost jednotlivých připojených kompenzačních stupňů. Ruční zadání těchto parametrů je rovněž možné. Reléový výstup "Alarm" lze nastavit na signalizaci nestandardních stavů, jako podproud, nadproud, překročení nastavené úrovně harmonického zkreslení, stav

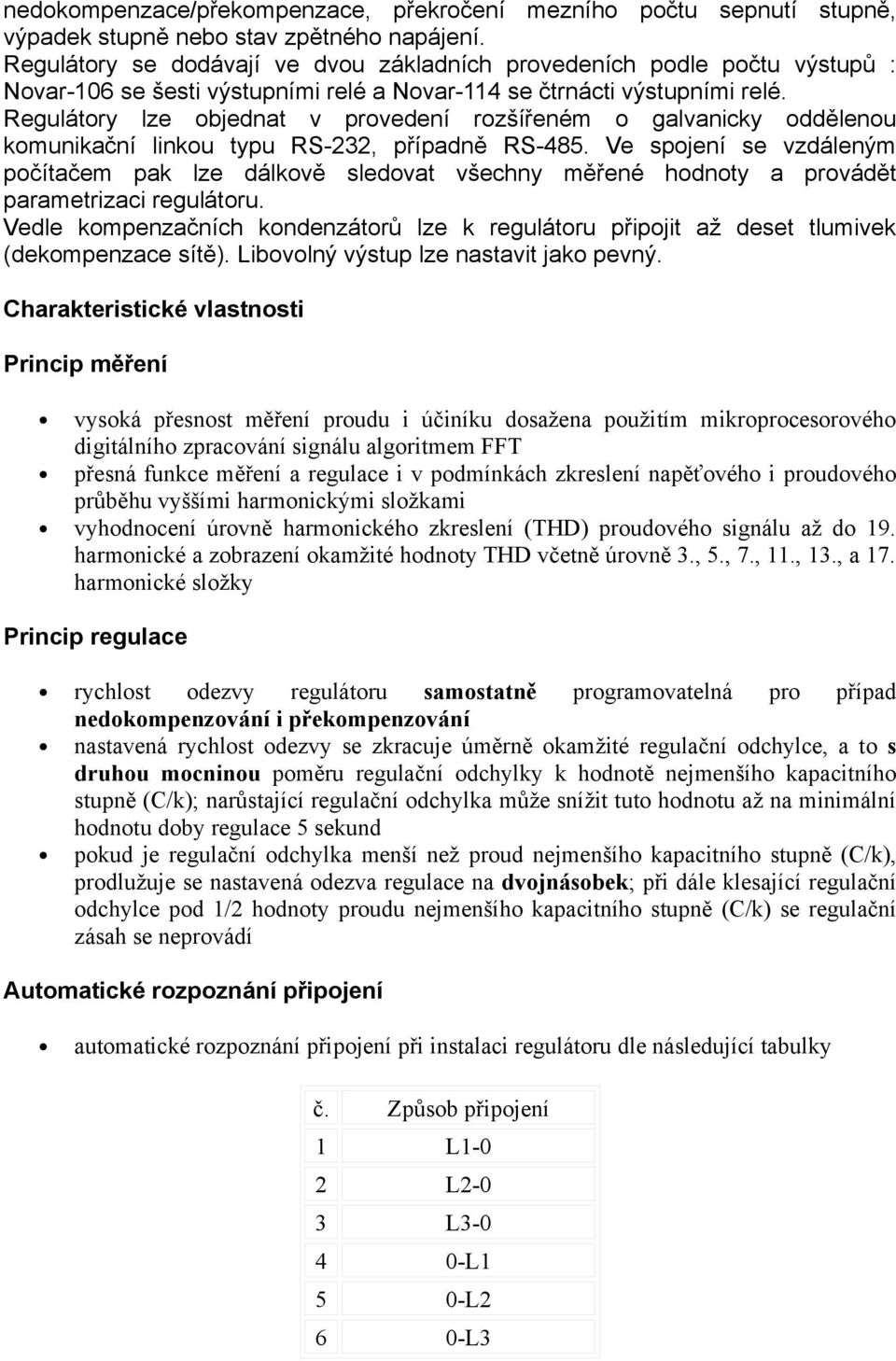

2 nedokompenzace/překompenzace, překročení mezního počtu sepnutí stupně, výpadek stupně nebo stav zpětného napájení. Regulátory se dodávají ve dvou základních provedeních podle počtu výstupů : Novar-106 se šesti výstupními relé a Novar-114 se čtrnácti výstupními relé. Regulátory lze objednat v provedení rozšířeném o galvanicky oddělenou komunikační linkou typu RS-232, případně RS-485. Ve spojení se vzdáleným počítačem pak lze dálkově sledovat všechny měřené hodnoty a provádět parametrizaci regulátoru. Vedle kompenzačních kondenzátorů lze k regulátoru připojit až deset tlumivek (dekompenzace sítě). Libovolný výstup lze nastavit jako pevný. Charakteristické vlastnosti Princip měření vysoká přesnost měření proudu i účiníku dosažena použitím mikroprocesorového digitálního zpracování signálu algoritmem FFT přesná funkce měření a regulace i v podmínkách zkreslení napěťového i proudového průběhu vyššími harmonickými složkami vyhodnocení úrovně harmonického zkreslení (THD) proudového signálu až do 19. harmonické a zobrazení okamžité hodnoty THD včetně úrovně 3., 5., 7., 11., 13., a 17. harmonické složky Princip regulace rychlost odezvy regulátoru samostatně programovatelná pro případ nedokompenzování i překompenzování nastavená rychlost odezvy se zkracuje úměrně okamžité regulační odchylce, a to s druhou mocninou poměru regulační odchylky k hodnotě nejmenšího kapacitního stupně (C/k); narůstající regulační odchylka může snížit tuto hodnotu až na minimální hodnotu doby regulace 5 sekund pokud je regulační odchylka menší než proud nejmenšího kapacitního stupně (C/k), prodlužuje se nastavená odezva regulace na dvojnásobek; při dále klesající regulační odchylce pod 1/2 hodnoty proudu nejmenšího kapacitního stupně (C/k) se regulační zásah se neprovádí Automatické rozpoznání připojení automatické rozpoznání připojení při instalaci regulátoru dle následující tabulky č. Způsob připojení 1 L1-0 2 L2-0 3 L L1 5 0-L2 6 0-L3

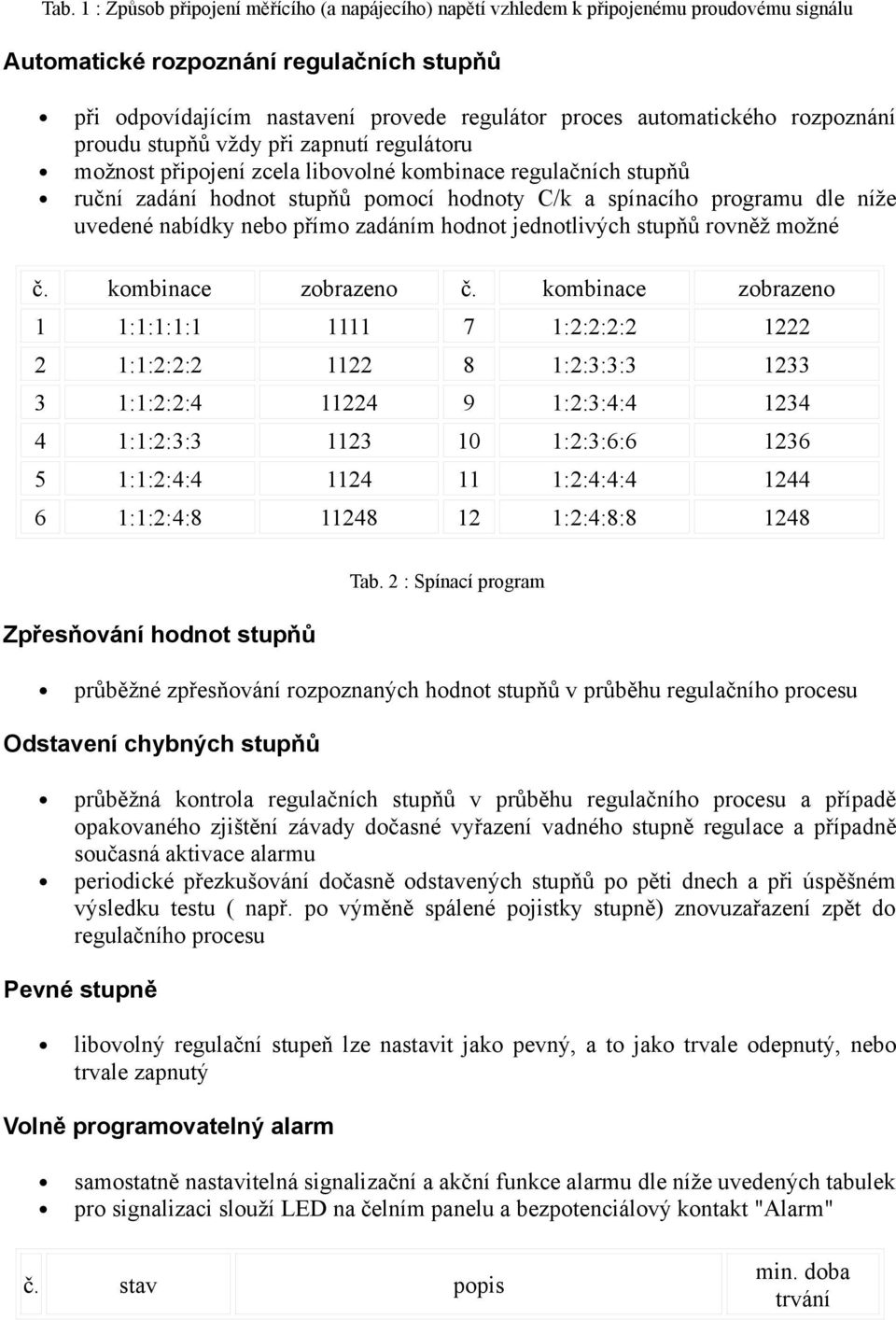

3 Tab. 1 : Způsob připojení měřícího (a napájecího) napětí vzhledem k připojenému proudovému signálu Automatické rozpoznání regulačních stupňů při odpovídajícím nastavení provede regulátor proces automatického rozpoznání proudu stupňů vždy při zapnutí regulátoru možnost připojení zcela libovolné kombinace regulačních stupňů ruční zadání hodnot stupňů pomocí hodnoty C/k a spínacího programu dle níže uvedené nabídky nebo přímo zadáním hodnot jednotlivých stupňů rovněž možné č. kombinace zobrazeno č. kombinace zobrazeno 1 1:1:1:1: :2:2:2: :1:2:2: :2:3:3: :1:2:2: :2:3:4: :1:2:3: :2:3:6: :1:2:4: :2:4:4: :1:2:4: :2:4:8: Zpřesňování hodnot stupňů Tab. 2 : Spínací program průběžné zpřesňování rozpoznaných hodnot stupňů v průběhu regulačního procesu Odstavení chybných stupňů průběžná kontrola regulačních stupňů v průběhu regulačního procesu a případě opakovaného zjištění závady dočasné vyřazení vadného stupně regulace a případně současná aktivace alarmu periodické přezkušování dočasně odstavených stupňů po pěti dnech a při úspěšném výsledku testu ( např. po výměně spálené pojistky stupně) znovuzařazení zpět do regulačního procesu Pevné stupně libovolný regulační stupeň lze nastavit jako pevný, a to jako trvale odepnutý, nebo trvale zapnutý Volně programovatelný alarm samostatně nastavitelná signalizační a akční funkce alarmu dle níže uvedených tabulek pro signalizaci slouží LED na čelním panelu a bezpotenciálový kontakt "Alarm" č. stav popis min. doba trvání

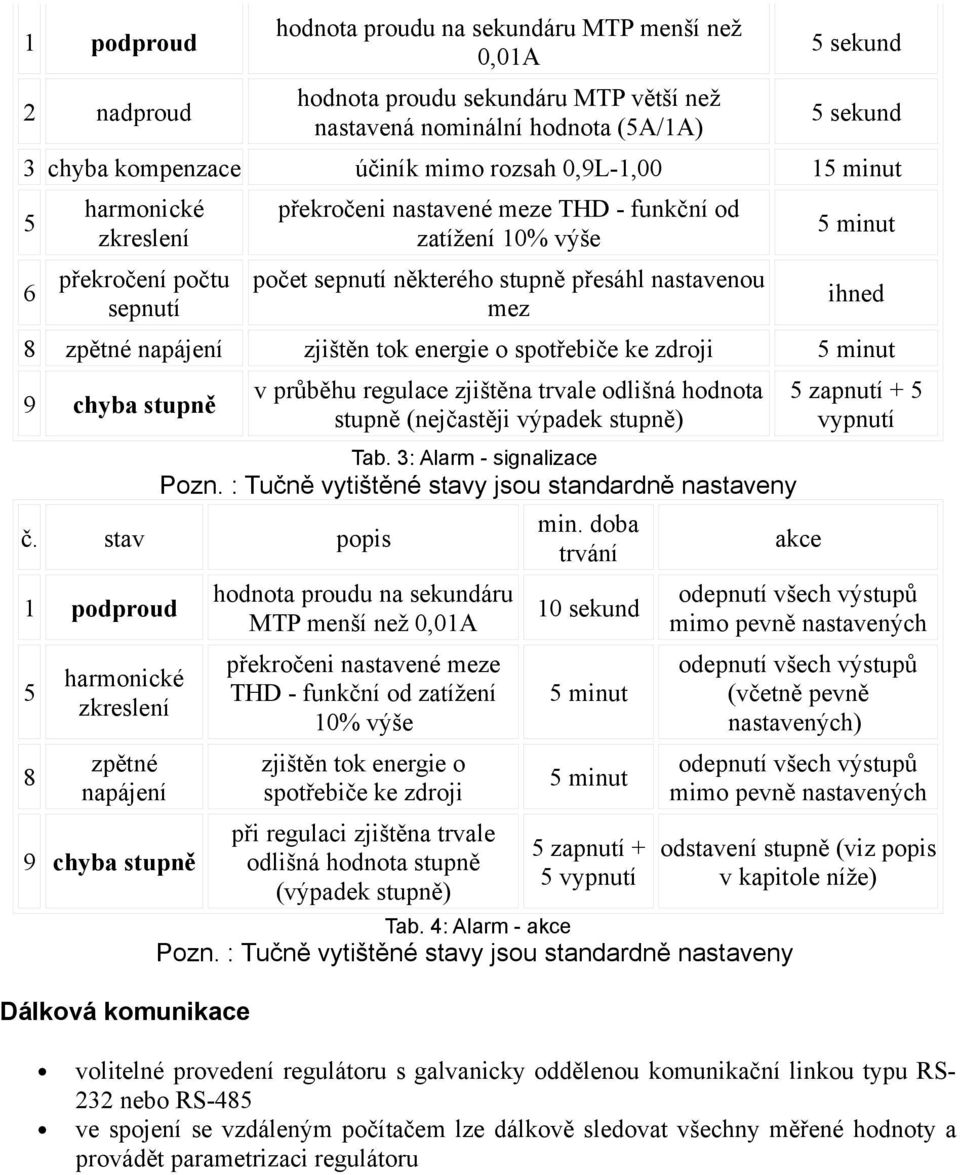

4 1 podproud 2 nadproud hodnota proudu na sekundáru MTP menší než 0,01A hodnota proudu sekundáru MTP větší než nastavená nominální hodnota (5A/1A) 5 sekund 5 sekund 3 chyba kompenzace účiník mimo rozsah 0,9L-1,00 15 minut 5 6 harmonické zkreslení překročení počtu sepnutí překročeni nastavené meze THD - funkční od zatížení 10% výše počet sepnutí některého stupně přesáhl nastavenou mez 5 minut ihned 8 zpětné napájení zjištěn tok energie o spotřebiče ke zdroji 5 minut 9 chyba stupně v průběhu regulace zjištěna trvale odlišná hodnota stupně (nejčastěji výpadek stupně) Tab. 3: Alarm - signalizace Pozn. : Tučně vytištěné stavy jsou standardně nastaveny č. stav popis 1 podproud 5 8 harmonické zkreslení zpětné napájení 9 chyba stupně Dálková komunikace hodnota proudu na sekundáru MTP menší než 0,01A překročeni nastavené meze THD - funkční od zatížení 10% výše zjištěn tok energie o spotřebiče ke zdroji při regulaci zjištěna trvale odlišná hodnota stupně (výpadek stupně) min. doba trvání 10 sekund 5 minut 5 minut 5 zapnutí + 5 vypnutí Tab. 4: Alarm - akce Pozn. : Tučně vytištěné stavy jsou standardně nastaveny 5 zapnutí + 5 vypnutí akce odepnutí všech výstupů mimo pevně nastavených odepnutí všech výstupů (včetně pevně nastavených) odepnutí všech výstupů mimo pevně nastavených odstavení stupně (viz popis v kapitole níže) volitelné provedení regulátoru s galvanicky oddělenou komunikační linkou typu RS- 232 nebo RS-485 ve spojení se vzdáleným počítačem lze dálkově sledovat všechny měřené hodnoty a provádět parametrizaci regulátoru

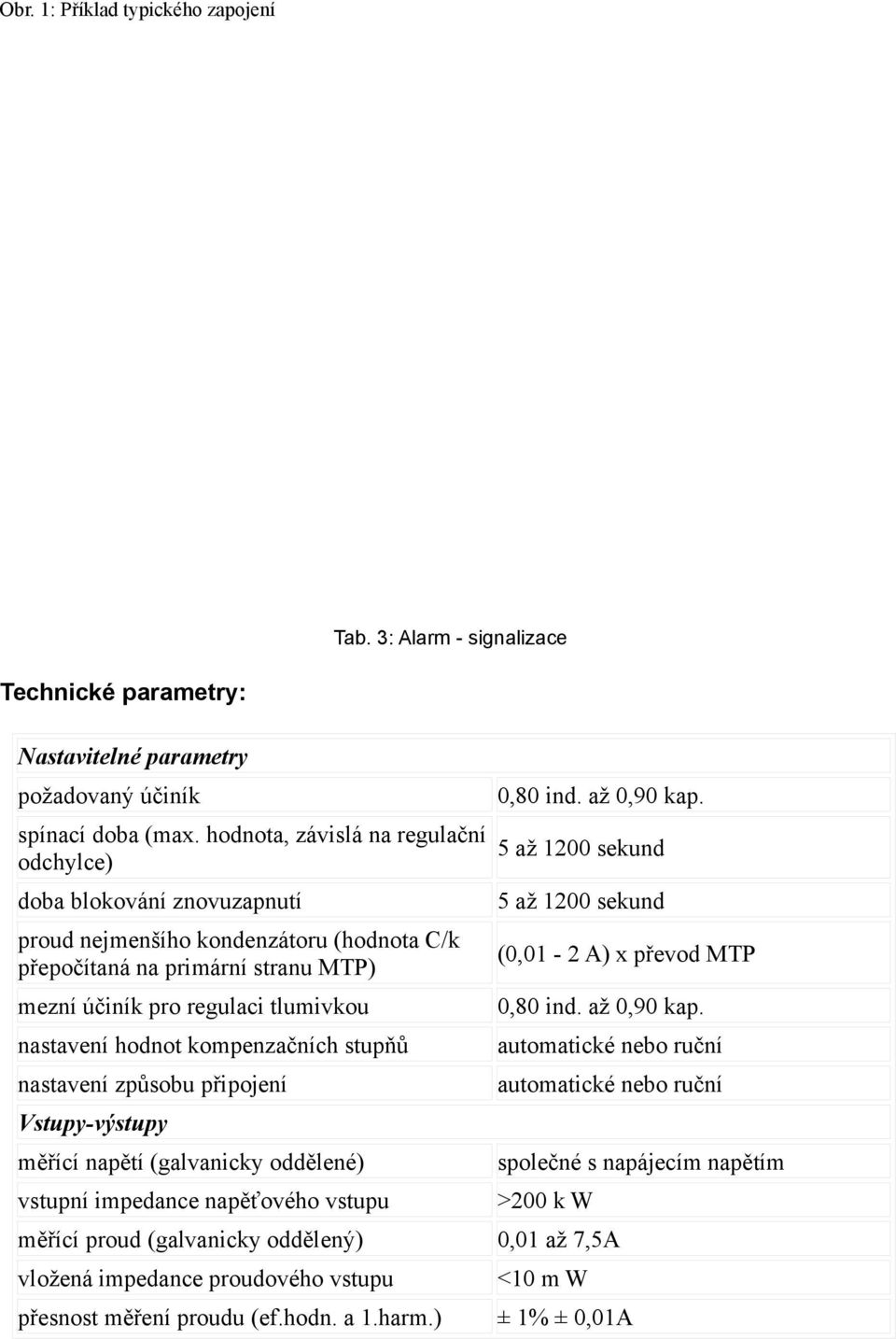

5 Obr. 1: Příklad typického zapojení Tab. 3: Alarm - signalizace Technické parametry: Nastavitelné parametry požadovaný účiník spínací doba (max. hodnota, závislá na regulační odchylce) doba blokování znovuzapnutí proud nejmenšího kondenzátoru (hodnota C/k přepočítaná na primární stranu MTP) mezní účiník pro regulaci tlumivkou nastavení hodnot kompenzačních stupňů nastavení způsobu připojení Vstupy-výstupy měřící napětí (galvanicky oddělené) vstupní impedance napěťového vstupu 0,80 ind. až 0,90 kap. 5 až 1200 sekund 5 až 1200 sekund (0,01-2 A) x převod MTP 0,80 ind. až 0,90 kap. automatické nebo ruční automatické nebo ruční společné s napájecím napětím >200 k W měřící proud (galvanicky oddělený) 0,01 až 7,5A vložená impedance proudového vstupu <10 m W přesnost měření proudu (ef.hodn. a 1.harm.) ± 1% ± 0,01A

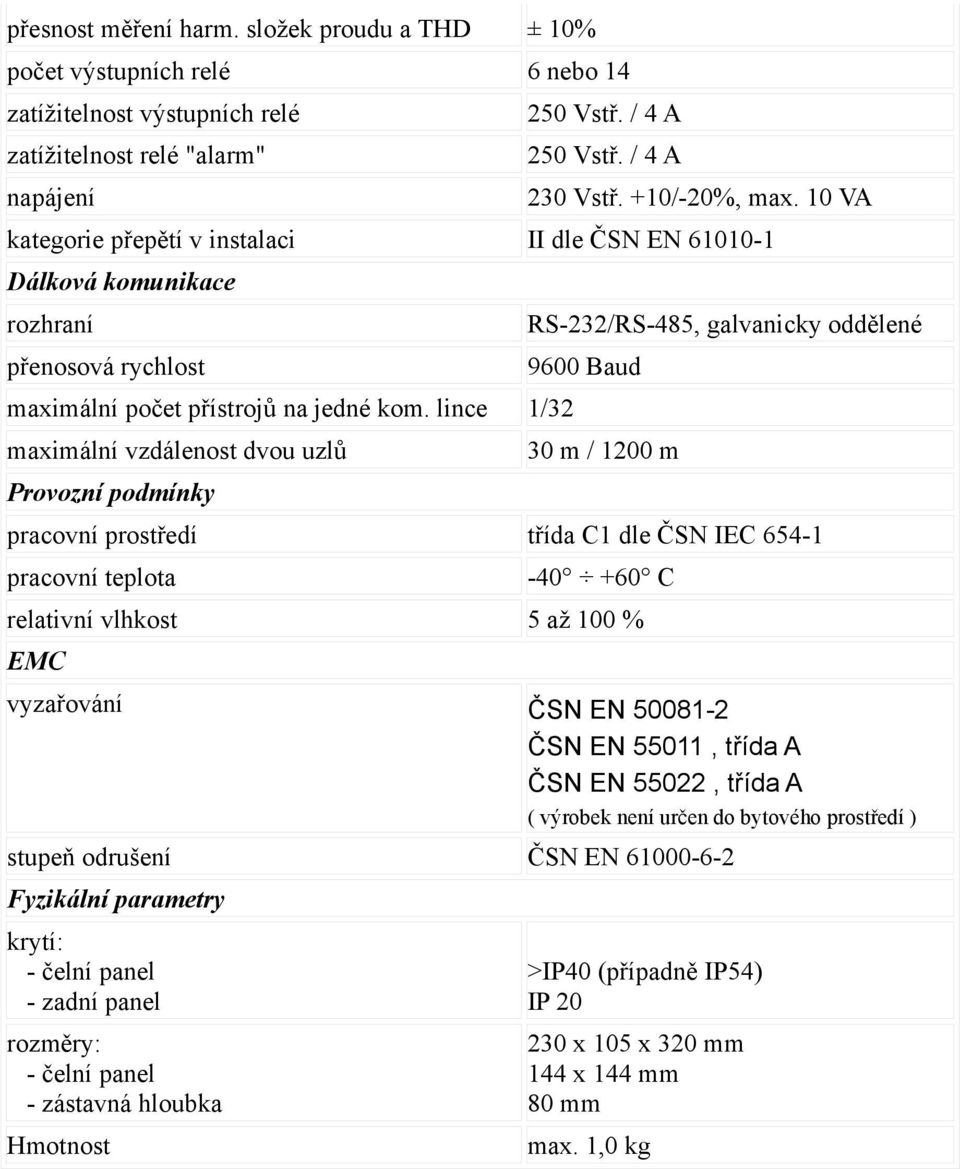

6 přesnost měření harm. složek proudu a THD ± 10% počet výstupních relé 6 nebo 14 zatížitelnost výstupních relé zatížitelnost relé "alarm" napájení 250 Vstř. / 4 A 250 Vstř. / 4 A 230 Vstř. +10/-20%, max. 10 VA kategorie přepětí v instalaci II dle ČSN EN Dálková komunikace rozhraní přenosová rychlost maximální počet přístrojů na jedné kom. lince 1/32 maximální vzdálenost dvou uzlů Provozní podmínky RS-232/RS-485, galvanicky oddělené 9600 Baud 30 m / 1200 m pracovní prostředí třída C1 dle ČSN IEC pracovní teplota C relativní vlhkost 5 až 100 % EMC vyzařování ČSN EN ČSN EN 55011, třída A ČSN EN 55022, třída A ( výrobek není určen do bytového prostředí ) stupeň odrušení ČSN EN Fyzikální parametry krytí: - čelní panel - zadní panel rozměry: - čelní panel - zástavná hloubka Hmotnost >IP40 (případně IP54) IP x 105 x 320 mm 144 x 144 mm 80 mm max. 1,0 kg
