Kraftform Kompakt a VDE

Transkript

1 66

2 05 Zyklop a 73 20, 22, 25, 26, a , 6, a a 9 Ruční držák a spojovací díly 8 VDE 84 Vario s funkcí ráčny 86 Vario bez funkce ráčny 90 67

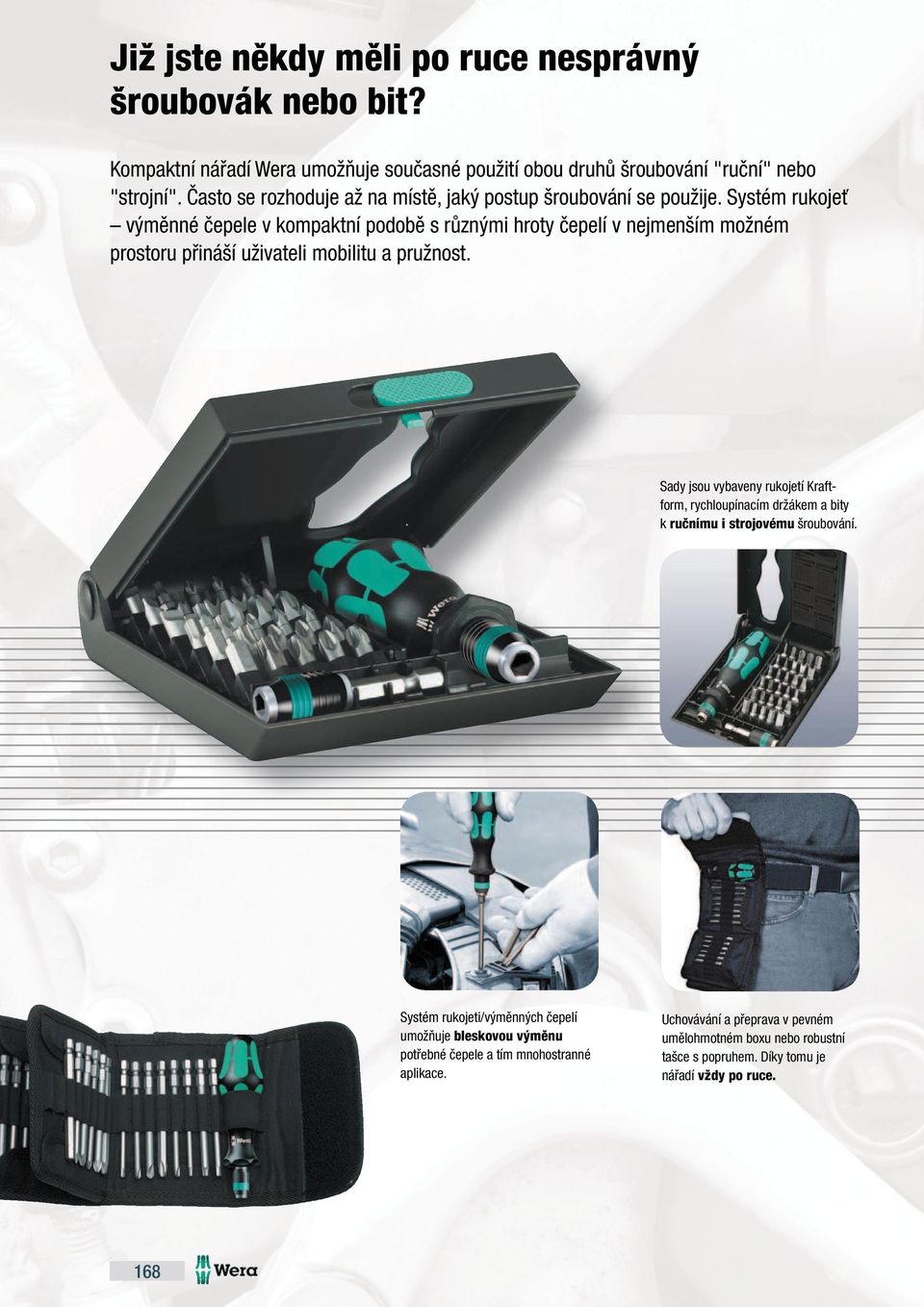

3 Již jste někdy měli po ruce nesprávný šroubovák nebo bit? Kompaktní nářadí Wera umožňuje současné použití obou druhů šroubování "ruční" nebo "strojní". Často se rozhoduje až na místě, jaký postup šroubování se použije. Systém rukojeť výměnné čepele v kompaktní podobě s různými hroty čepelí v nejmenším možném prostoru přináší uživateli mobilitu a pružnost. Sady jsou vybaveny rukojetí Kraftform, rychloupínacím držákem a bity k ručnímu i strojovému šroubování. Systém rukojeti/výměnných čepelí umožňuje bleskovou výměnu potřebné čepele a tím mnohostranné aplikace. Uchovávání a přeprava v pevném umělohmotném boxu nebo robustní tašce s popruhem. Díky tomu je nářadí vždy po ruce. 68

4 Zyklop Ráčny a šrouby ve formátu Kompakt Soupravy řady 20 mají něco do sebe: do rukojeti zanořená teleskopická čepel (kterou lze také vyjmout a použít jako držák bitů u šroubovacího stroje) a integrovaný zásobník na bity. S technologií Rapidaptor je zaručena blesková výměna bitů i dobré vedení díky volnoběžnému pouzdru při strojním šroubování. Zyklop Hlava ráčnového klíče je volně otočná a lze ji oboustranně umístěným posuvným spínačem v každé poloze zablokovat. Bezproblémová práce s velkým volným prostorem pro ruce i ve velmi těsných prostorech nebo těžko dosažitelných montážních situacích. Defi novaná fi xace při 0, 5 a 90 doleva a doprava je zaručena, bezpečná práce bez sklouznutí hlavy ráčnového klíče. V poloze 0 jsou ráčnové klíče s adaptérem a bitem použitelné jako obvyklý šroubovák. Ráčnové klíče Zyklop jsou opravdu rychlé nářadí: Konstrukce se setrvačnou hmotou zajišťuje zrychlení šroubovacího procesu. Rotačně symetrická konstrukce rukojeti Kraftform a volnoběžné pouzdro podporují razantní točení. Zejména tehdy, když díky závitu s lehkým chodem ještě řehtačka nezabírá. Jemně ozubené přepínací ráčny se 72 zuby mají malý úhel zpětného otočení pouze 5. Malý zdvih umožňuje rychlou a přesnou práci ve všech montážních polohách. Všechny ráčnové klíče Zyklop lze pomocí rýhovaného kolečka v každé poloze snadno a rychle přepnout na pravý a levý chod. Žádná složitá manipulace, žádná ztráta času! 69

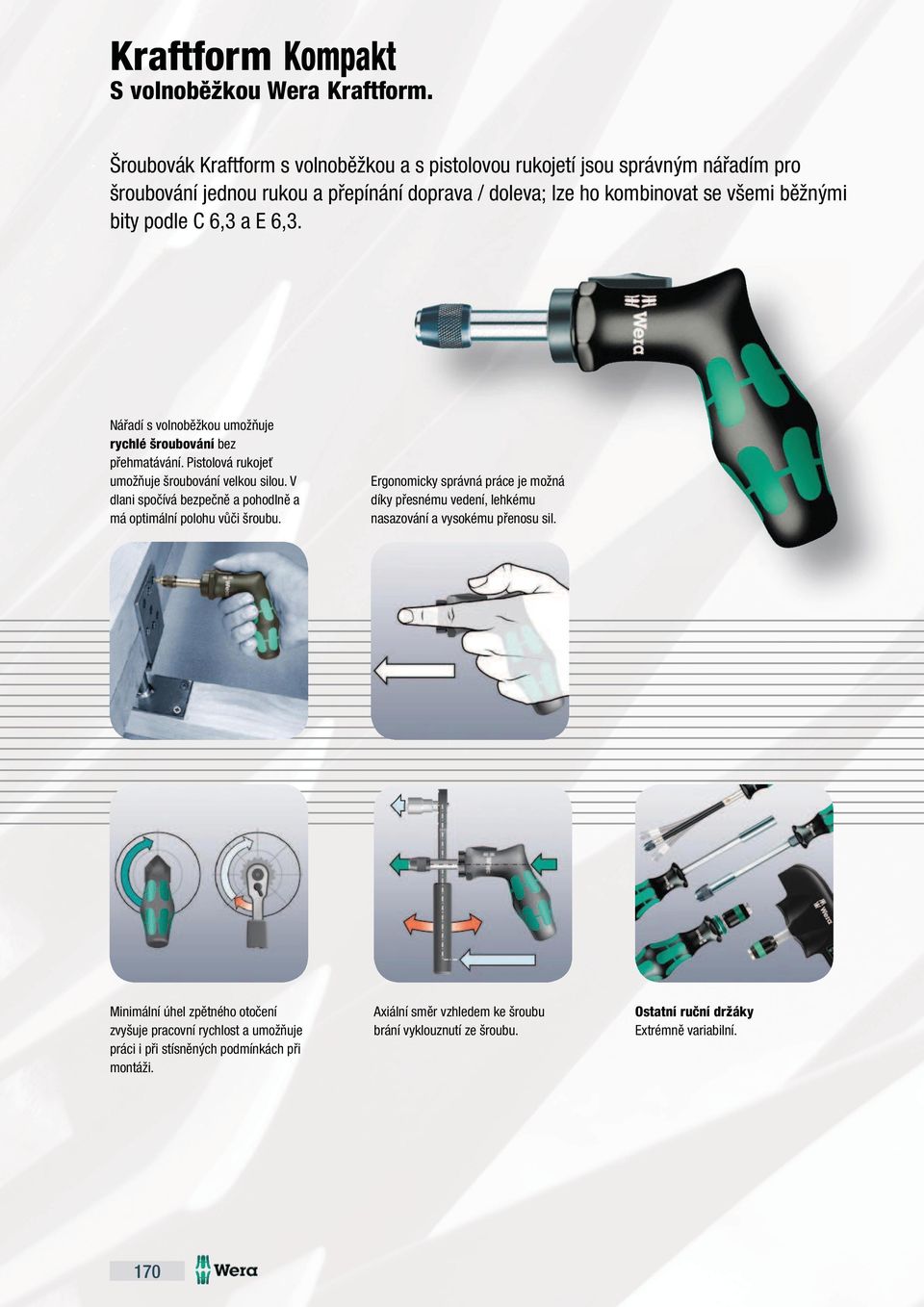

5 S volnoběžkou Wera Kraftform. Šroubovák Kraftform s volnoběžkou a s pistolovou rukojetí jsou správným nářadím pro šroubování jednou rukou a přepínání doprava / doleva; lze ho kombinovat se všemi běžnými bity podle C 6,3 a E 6,3. Nářadí s volnoběžkou umožňuje rychlé šroubování bez přehmatávání. Pistolová rukojeť umožňuje šroubování velkou silou. V dlani spočívá bezpečně a pohodlně a má optimální polohu vůči šroubu. Ergonomicky správná práce je možná díky přesnému vedení, lehkému nasazování a vysokému přenosu sil. Minimální úhel zpětného otočení zvyšuje pracovní rychlost a umožňuje práci i při stísněných podmínkách při montáži. Axiální směr vzhledem ke šroubu brání vyklouznutí ze šroubu. Ostatní ruční držáky Extrémně variabilní. 70

6 Zyklop Ráčny a šrouby v kompaktním formátu Zyklop? Jak mohu co nejrychleji zašroubovat závit s lehkým chodem? 26dílná souprava ve skládané tašce k upevnění na pásek ráčna Zyklop s nástavcem ", 7 nástrčných klíčů Zyklop (metricky), prodloužení Zyklop (dlouhé) s rychloběžným pouzdrem, spojovací díl, 6 bitů v délce 50 mm A x /4"x52,0 800/4 Z x,0x5,5x50 840/4 Z Hex-Plus x 3,0x50; x 4,0x50; x 5,0x50 ; x 6,0x50 85/4 TZ PH x PH x50; x PH 2x50; x PH 3x50 855/4 TZ PZ x PZ x50; x PZ 2x50 867/4 Z TORX x TX 0x50; x TX 5x50; x TX 20x50; x TX 25x50; x TX 27x50; x TX 30x A x /4"x/4"x37, HMA x 5,5x23,0; x 6,0x23,0; x 7,0x23,0; x 8,0x23,0; x 0,0x23,0; x 2,0x23,0; x 3,0x23, LA x /4"x50,0 Tenhle problém zná každý: Má-li závit příliš lehký chod, nemá tedy dostatečný odpor k uvolnění ráčny, je upevňování nervy drásající a časové náročné. Ráčnové klíče Zyklop jsou opravdu rychlé nářadí: Konstrukce se setrvačnou hmotou zajišťuje zrychlení šroubovacího procesu. Volnoběžné pouzdro a rotačně symetrická konstrukce rukojeti Kraftform podporují razantní točení. 7

7 0 a Sada šroubováků nemůže být kompaktnější. 0 Rapidaptor 0dílná souprava ruční držák 83 R Kraftform s rychloupínací hlavou Rapidaptor Rapid-in a self-lock Bit lze zasadit do držáku bez manipulace s upínacím pouzdrem. Jakmile je bit nasazen na šroub, samočinně se zajistí a sedí bezpečně a neviklá se R x /4"x90 800/ TZ x 0,5x4,0x25; x,0x5,5x25 85/ TZ PH x PH x25; x PH 2x25 855/ TZ PZ x PZ x25; x PZ 2x25 867/ TZ TORX x TX 0x25; x TX 5x25; x TX 20x25 Rapid-out K výměně bitu stačí upínací pouzdro jednoduše posunout dopředu: Mechanismus s pružinou vyzvedne bit z magnetů a odblokuje nástroj. Bit lze bez problémů vyjmout. Zvlášť užitečné: Bez problémů lze bez pomocných nástrojů vyměňovat i nejmenší velikosti bitů. 0dílná souprava ruční držák 83 R Kraftform s rychloupínací hlavou Rapidaptor Chuck-all Rychloupínací držák Rapidaptor je schopen pojmout bity ¼" podle normy DIN 326-C 6,3 (řada Wera ) i E 6,3 (řada Wera 4) R x /4"x90 800/ Z x 0,5x3,0x25 85/ TZ PH x PH x25 85/ Z PH x PH 0x25 867/ TZ TORX x TX 5x25; x TX 6x25; x TX 7x25; x TX 8x25; x TX 9x25; x TX 0x25 Single-hand Všechny funkce rychloupínacího držáku Rapidaptor jako vložení bitu nebo jeho vyjmutí lze provádět jednou rukou. To je rychlejší, ekonomičtější a ergonomičtější. Žádný hmat navíc. 72

8 20, 22, 25, 26, 28 S bajonetovou čepelí a zásobníkem na bity. 20 s taškou Bajonetové nástavce Použití: Vhodné pro bity s upínací částí ¼" s vnějším šestihranem podle DIN 326-C 6,3 a E 6,3 (ISO 73) a připojovacích řad Wera a 4 Provedení: Spojovací díl, bajonet, technologie Rapidaptor s funkcí rapid-in, rapid-out, rapid-spin, chuck-all a single-hand Rukojeť: Kraftform s ochranou před odkutálením, vícekomponentní, vnitřní zásobník Bajonetový nástavec uložený v rukojeti s rychloupínacím držákem umožňuje rychlé ruční použití i v prostorově omezených pracovních situacích, je-li násta vec zasunutý. Jednoduchým stlačením aretačního pouzdra lze nástavec vysunout. Bajonetový držák je tak použitelný jako plnohodnotný šroubovák. Díky novému, vylepšenému zpra cování a konstrukci pouzdra se uvolňovací mechanismus povolu je zřetelně slyšitelným a citelným překonáním aretačního odporu. Bajonetový nástavec lze vyjmout a použít jako strojní adaptér nebo ho lze zasunout zpět do výchozí polohy /4 R x /4"x00 800/ Z x,0x5,5x25; x,2x6,5x25 85/ Z PH x PH x25; x PH 2x25 855/ Z PZ x PZ x25; x PZ 2x25 20 A Použití: Vhodné pro bity s upínací částí ¼" s vnějším šestihranem podle DIN 326-C 6,3 a E 6,3 (ISO 73) a připojovacích řad Wera a 4 Provedení: Spojovací díl, bajonet, technologie Rapidaptor s funkcí rapid-in, rapid-out, rapid-spin, chuck-all a single-hand Rukojeť: Kraftform s ochranou před odkutálením, vícekomponentní, vnitřní zásobník /4 R x /4"x00 800/ Z x,0x5,5x25; x,2x6,5x25 85/ Z PH x PH x25; x PH 2x25 855/ Z PZ x PZ x25; x PZ 2x25 20 s funkcí ráčny. Od strany

9 20, 22, 25, 26, 28 S bajonetovou čepelí a zásobníkem na bity. 22 s taškou 26 s taškou Použití: Vhodné pro bity s upínací částí ¼" s vnějším šestihranem podle DIN 326-C 6,3 a E 6,3 (ISO 73) a připojovacích řad Wera a 4 Provedení: Spojovací díl, bajonet, technologie Rapidaptor s funkcí rapid-in, rapid-out, rapid-spin, chuck-all a single-hand Rukojeť: Kraftform s ochranou před odkutálením, vícekomponentní, vnitřní zásobník Použití: Vhodné pro bity s upínací částí ¼" s vnějším šestihranem podle DIN 326-C 6,3 a E 6,3 (ISO 73) a připojovacích řad Wera a 4 Provedení: Spojovací díl, bajonet, technologie Rapidaptor s funkcí rapid-in, rapid-out, rapid-spin, chuck-all a single-hand Rukojeť: Kraftform s ochranou před odkutálením, vícekomponentní, vnitřní zásobník /4 R x /4"x00 855/ Z PZ x PZ x25; 2 x PZ 2x25 867/ Z TORX x TX 5x25; x TX 20x25; x TX 25x25 25 s taškou /4 R x /4"x00 800/ Z x,0x5,5x25; x,2x6,5x25 85/ Z PH x PH x25; x PH 2x25 868/ Z x # x25; x # 2x25 28 SB Použití: Vhodné pro bity s upínací částí ¼" s vnějším šestihranem podle DIN 326-C 6,3 a E 6,3 (ISO 73) a připojovacích řad Wera a 4 Provedení: Spojovací díl, bajonet, technologie Rapidaptor s funkcí rapid-in, rapid-out, rapid-spin, chuck-all a single-hand Rukojeť: Kraftform s ochranou před odkutálením, vícekomponentní, vnitřní zásobník /4 R x /4"x00 800/ Z x 0,6x4,5x25; x,0x5,5x25; x,2x6,5x25 85/ Z PH x PH x25; x PH 2x25; x PH 3x25 Použití: Vhodné pro bity s upínací částí ¼" s vnějším šestihranem podle DIN 326-C 6,3 a E 6,3 (ISO 73) a připojovacích řad Wera Provedení: Spojovací díl, bajonet, s pouzdrem z nerezové oceli, zajišťovacím kroužkem a silným trvalým magnetem Rukojeť: Kraftform s ochranou před odkutalenim, vícekomponentní, vnitřní zásobník / x /4"x00 800/ Z x,0x5,5x25; x,2x6,5x25 85/ Z PH x PH x25; x PH 2x25 855/ Z PZ x PZ x25; x PZ 2x25

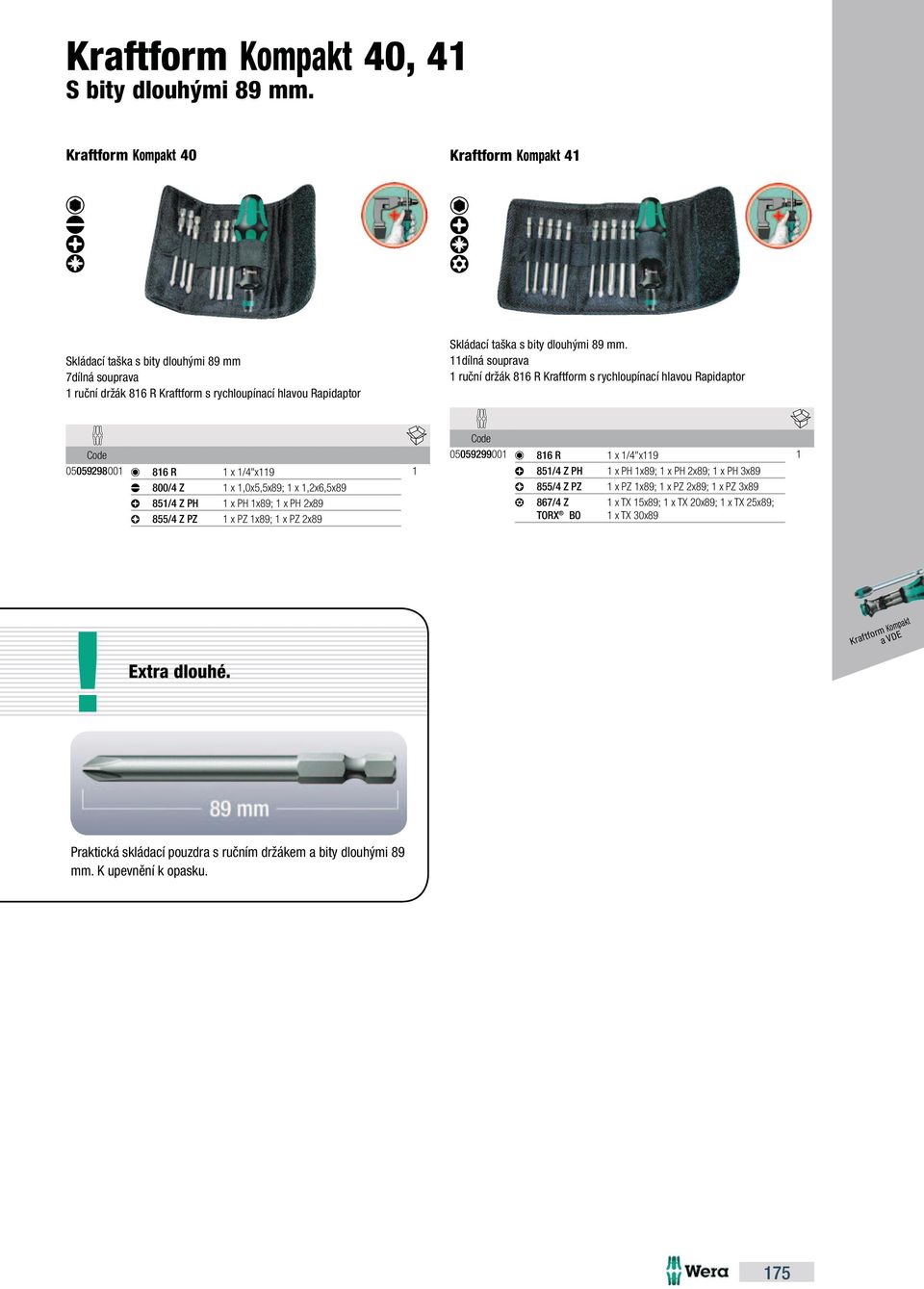

10 40, 4 S bity dlouhými 89 mm Skládací taška s bity dlouhými 89 mm 7dílná souprava ruční držák 86 R Kraftform s rychloupínací hlavou Rapidaptor Skládací taška s bity dlouhými 89 mm. dílná souprava ruční držák 86 R Kraftform s rychloupínací hlavou Rapidaptor R x /4"x9 800/4 Z x,0x5,5x89; x,2x6,5x89 85/4 Z PH x PH x89; x PH 2x89 855/4 Z PZ x PZ x89; x PZ 2x R x /4"x9 85/4 Z PH x PH x89; x PH 2x89; x PH 3x89 855/4 Z PZ x PZ x89; x PZ 2x89; x PZ 3x89 867/4 Z TORX BO x TX 5x89; x TX 20x89; x TX 25x89; x TX 30x89! Extra dlouhé. Praktická skládací pouzdra s ručním držákem a bity dlouhými 89 mm. K upevnění k opasku. 75

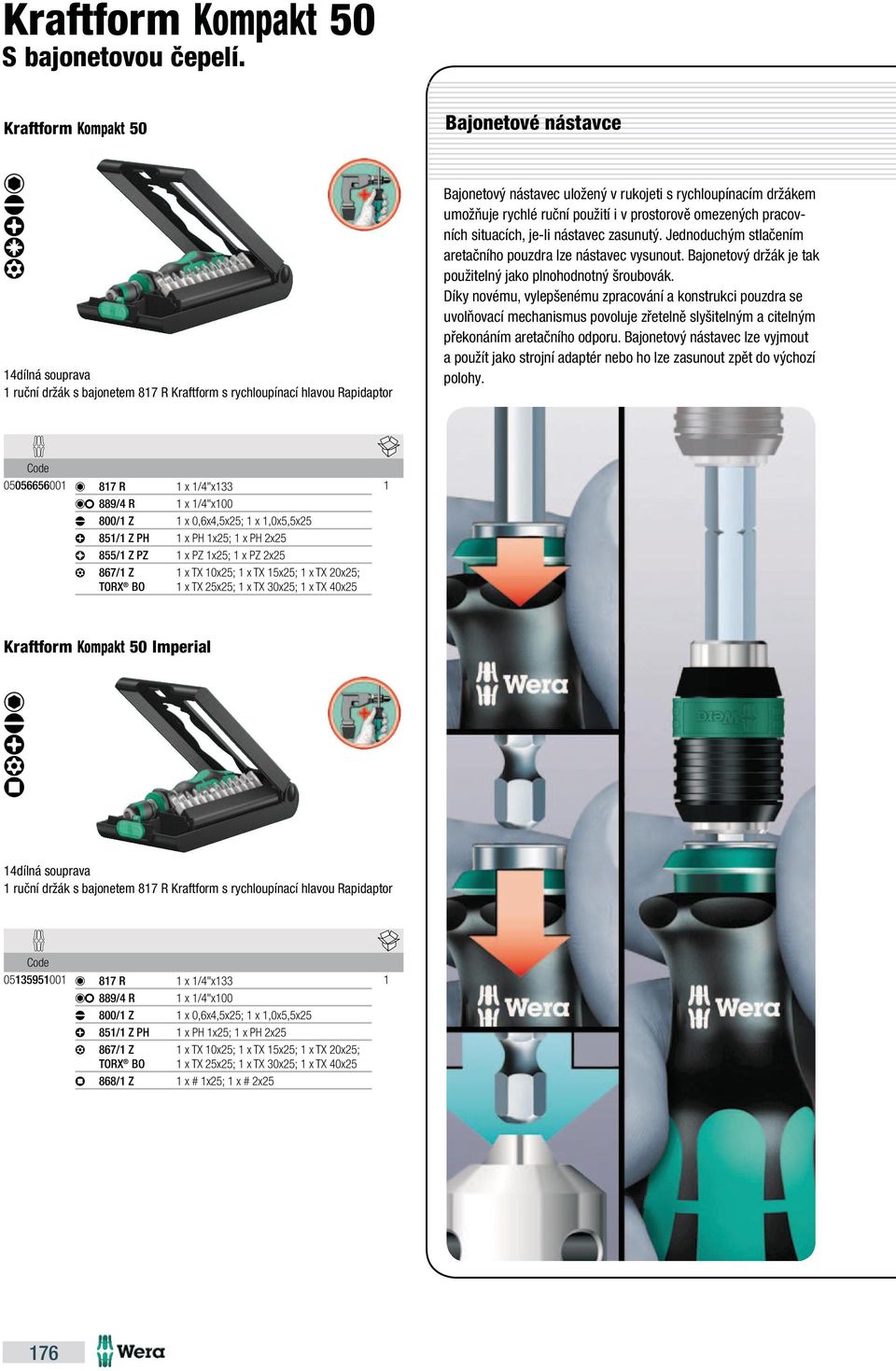

11 50 S bajonetovou čepelí. 50 Bajonetové nástavce 4dílná souprava ruční držák s bajonetem 87 R Kraftform s rychloupínací hlavou Rapidaptor Bajonetový nástavec uložený v rukojeti s rychloupínacím držákem umožňuje rychlé ruční použití i v prostorově omezených pracovních situacích, je-li násta vec zasunutý. Jednoduchým stlačením aretačního pouzdra lze nástavec vysunout. Bajonetový držák je tak použitelný jako plnohodnotný šroubovák. Díky novému, vylepšenému zpra cování a konstrukci pouzdra se uvolňovací mechanismus povolu je zřetelně slyšitelným a citelným překonáním aretačního odporu. Bajonetový nástavec lze vyjmout a použít jako strojní adaptér nebo ho lze zasunout zpět do výchozí polohy R x /4"x33 889/4 R x /4"x00 800/ Z x 0,6x4,5x25; x,0x5,5x25 85/ Z PH x PH x25; x PH 2x25 855/ Z PZ x PZ x25; x PZ 2x25 867/ Z TORX BO x TX 0x25; x TX 5x25; x TX 20x25; x TX 25x25; x TX 30x25; x TX 40x25 50 Imperial 4dílná souprava ruční držák s bajonetem 87 R Kraftform s rychloupínací hlavou Rapidaptor R x /4"x33 889/4 R x /4"x00 800/ Z x 0,6x4,5x25; x,0x5,5x25 85/ Z PH x PH x25; x PH 2x25 867/ Z TORX BO x TX 0x25; x TX 5x25; x TX 20x25; x TX 25x25; x TX 30x25; x TX 40x25 868/ Z x # x25; x # 2x25 76

12 60, 6, 62 S bity dlouhými 89 mm Skládací taška s bity dlouhými 89 mm. 7dílná souprava ruční držák 86 R Kraftform s rychloupínací hlavou Rapidaptor R x /4"x9 800/4 Z x,0x5,5x89 840/4 Z x 3,0x89; x 4,0x89; x 5,0x89 Hex-Plus 85/4 Z PH x PH x89; x PH 2x89; x PH 3x89 855/4 Z PZ x PZ x89; x PZ 2x89; x PZ 3x89 867/4 Z TORX BO x TX 0x89; x TX 5x89; x TX 20x89; x TX 25x89; x TX 30x89 Skládací taška s bity dlouhými 89 mm. 7dílná souprava ruční držák 86 R Kraftform s rychloupínací hlavou Rapidaptor R x /4"x9 857/4 Z Spanner x 4x89; x 6x89; x 8x89; x 0x89 867/4 Z TORX BO 87/4 TORQ- SET Mplus 875/4 TRI-WING x TX 0x89; x TX 5x89; x TX 20x89; x TX 25x89; x TX 30x89 x 6x89; x 8x89; x 0x89 x x89; x 2x89; x 3x89; x 4x89 60, Imperial Skládací taška s bity dlouhými 89 mm. 7dílná souprava ruční držák 86 R Kraftform s rychloupínací hlavou Rapidaptor R x /4"x9 800/4 Z x,0x5,5x89 840/4 Z Hex-Plus x 3/32"x89; x 5/32" x 89; x 7/32" x 89 85/4 Z PH x PH x89; x PH 2x89; x PH 3x89 867/4 Z TORX BO 868/4 Square-Plus x TX 0x89; x TX 5x89; x TX 20x89; x TX 25x89; x TX 30x89 x # x89; x # 2x89; x # 3x89 77

13 60, 6, 62 S bity dlouhými 89 mm. 62? Jak lze zamezit ztrátě času v důsledku použití nesprávného šroubováku? Skládací taška s bity dlouhými 89 mm 33dílná souprava ruční držák 86 R Kraftform s rychloupínací hlavou Rapidaptor Uživatel musí své nářadí často používat stacionárně na svém pracovišti a na cestách při mobilním použití. Stejně tak se až při práci rozhoduje, zda bude šroubovat ručně nebo strojově. Se sadami nářadí je uživatel vybaven jedinou soupravou vhodnou k oběma způsobům práce. Navíc jsou tyto soupravy přehledně a čistě uloženy do umělohmotných boxů nebo tašek s popruhem: to je praktické pro dopravu a použití R x /4"x9 800/4 Z x,2x6,5x89 840/4 Z Hex-Plus BO x 2,0x89; x 2,5x89; x 3,0x89; x 4,0x89; x 5,0x89; x 6,0x89 85/4 Z PH x PH x89; x PH 2x89; x PH 3x89 855/4 Z PZ x PZ x89; x PZ 2x89; x PZ 3x89 857/4 Z x 4x89; x 6x89; x 8x89; x 0x89 Spanner 867/4 Z TORX BO 87/4 TORQ- SET Mplus 875/4 TRI-WING x TX 8x89; x TX 0x89; x TX 5x89; x TX 20x89; x TX 25x89; x TX 27x89; x TX 30x89; x TX 40x89 x 6x89; x 8x89; x 0x89 x x89; x 2x89; x 3x89; x 4x89! Extra dlouhé. Praktická skládací pouzdra s ručním držákem a bity dlouhými 89 mm. K upevnění k opasku. 78

14 70 a 7 S rukojeti Kraftform, hlavou Rapidaptor a 30 bity. 70 Allround 7 Security 32dílná souprava ruční držák 86 R Kraftform s rychloupínací hlavou Rapidaptor, univerzální držák 889/4/ K Rapidaptor 32dílná souprava ruční držák 86 R Kraftform s rychloupínací hlavou Rapidaptor, univerzální držák 889/4/ K Rapidaptor R x /4"x9 889/4/ K x /4"x50 800/ TZ x 0,6x4,5x25; x,0x5,5x25; x,2x6,5x25 840/ Z x 4,0x25; x 5,0x25; x 6,0x25 Hex-Plus 85/ TZ PH 3 x PH x25; 3 x PH 2x25; 3 x PH 3x25 855/ TZ PZ 3 x PZ x25; 3 x PZ 2x25; 3 x PZ 3x25? 867/ Z TORX BO x TX 0x25; x TX 5x25; x TX 20x25; x TX 25x25; x TX 30x25; x TX 40x25 70 a R x /4"x9 889/4/ K x /4"x50 840/ Z Hex-Plus BO 857/ Z Spanner 867/ Z TORX BO x 2,0x25; x 2,5x25; x 3,0x25; x 4,0x25; x 5,0x25; x 6,0x25 x 4x25; x 6x25; x 8x25; x 0x25 x TX 7x25; x TX 8x25; x TX 9x25; x TX 0x25; x TX 5x25; x TX 20x25; x TX 25x25; x TX 30x25; x TX 40x25 868/ Z x # 0x25; x # x25; x # 2x25; x # 3x25 87/ x 6x25; x 8x25; x 0x25; x /4"x25 TORQ-SET Mplus 25 mm 875/ TRI- x x25; x 2x25; x 3x25 WING 25 mm Díky objemné rukojeti Kraftform, rychloupínacímu držáku na strojní použití a 30 bitům je uživatel vybaven téměř pro všechny případy. 79

15 90 a 9 S ráčnami Wera Kraftform dílná souprava pistolová ráčna Kraftform 98/4/ s rychloupínací hlavou, univerzální držák 889/4/ K Rapidaptor 8dílná souprava pistolová ráčna Kraftform 98/4/ s rychloupínací hlavou, univerzální držák 889/4/ K Rapidaptor, adaptér 870/ /4/ K x /4"x50 98/4/ x /4" 800/ Z x,0x5,5x25; x,2x6,5x25 840/ Z x 3,0x25; x 4,0x25; x 5,0x25 Hex-Plus 85/ Z PH x PH x25; x PH 2x25; x PH 3x25 855/ Z PZ 2 x PZ x25; 3 x PZ 2x25; x PZ 3x25 867/ Z TORX x TX 0x25; x TX 5x25; x TX 20x25; x TX 25x25; x TX 30x25; x TX 40x /4/ K x /4"x50 98/4/ x /4" 790 HA x 5,5x22,0; x 7,0x22,0; x 8,0x22,0; x 0,0x22,0; x 3,0x22,0 840/ Z x 3,0x25; x 4,0x25; x 5,0x25 Hex-Plus 85/ Z PH x PH x25; x PH 2x25; x PH 3x25 867/ Z TORX BO 870/ x /4"x25 x TX 5x25; x TX 20x25; x TX 25x25; x TX 30x25 90 Imperial 9 Imperial 22dílná souprava pistolová ráčna Kraftform 98/4/ s rychloupínací hlavou, univerzální držák 889/4/ K Rapidaptor 8dílná souprava pistolová ráčna Kraftform 98/4/ s rychloupínací hlavou, univerzální držák 889/4/ K Rapidaptor, adaptér 870/ /4/ K x /4"x50 98/4/ x /4" 800/ Z x,0x5,5x25; x,2x6,5x25 840/ Z x 3/32"x25; x /8"x25; x 5/32"x25 Hex-Plus 85/ Z PH 2 x PH x25; 3 x PH 2x25; x PH 3x25 867/ Z TORX x TX 0x25; x TX 5x25; x TX 20x25; x TX 25x25; x TX 30x25; x TX 40x25 868/ Z x # x25; x # 2x25; x # 3x /4/ K x /4"x50 98/4/ x /4" 790 HA x 3/6"x25,0; x /4"x25,0; x 5/6"x25,0; x 3/8"x25,0; x /2"x25,0 840/ Z x 3/32"x25; x /8"x25; x 5/32"x25 Hex-Plus 85/ Z PH x PH x25; x PH 2x25; x PH 3x25 867/ Z TORX BO 870/ x /4"x25 x TX 5x25; x TX 20x25; x TX 25x25; x TX 30x25 80

16 Ruční držáky a spojovací díly Pro ruční a strojové použití. 98/4/ Pistolová ráčna Kraftform 86 R Ruční držák bitů s rychloupínací hlavou Rapidaptor Použití: Vhodné na bity s upínací částí " s vnějším šestihranem podle DIN 326-C 6,3 a E 6,3 (ISO 73) a připojovacích řad Wera a 4 Provedení: Upínání vnitřním šestihranem " s technologií Rapidaptor s funkcí rapid-in, rapid-out, rapid-spin, chuck-all a single-hand, magnetické Rukojeť: Kraftform s ochranou před odkutálením, vícekomponentní Použití: Vhodná pro bity s upínací částí /4" vnějším šestihranem podle DIN 326-C 6,3 a E 6,3 (ISO 73) a připojovacích řad Wera a 4 Provedení: S rychloupínací hlavou pro rychlou výměnu bitů Rukojeť: Pistolová rukojeť Kraftform vícekomponentní, volnoběžný mechanismus s jehlovými ložisky s integrovaným přepínáním chodu doprava a doleva mm " R Ruční držák bitů s rychloupínací hlavou Rapidaptor mm mm " / 6 " 4" 83 R Ruční držák bitů s rychloupínací hlavou Rapidaptor Použití: Vhodné na bity s upínací částí " s vnějším šestihranem podle DIN 326-C 6,3 a E 6,3 (ISO 73) a připojovacích řad Wera a 4 Provedení: Upínání vnitřním šestihranem " s technologií Rapidaptor s funkcí rapid-in, rapid-out, rapid-spin, chuck-all a single-hand, magnetické Rukojeť: Kraftform s ochranou před odkutálením, vícekomponentní Použití: Vhodné pro bity s upínací částí " s vnějším šestihranem podle DIN 326-C 6,3 a E 6,3 (ISO 73) a připojovacích řad Wera a 4 Provedení: Upínání vnitřním šestihranem " s technologií Rapidaptor s funkcí rapid-in, rapid-out, rapid-spin, chuck-all a single-hand, magnetické Rukojeť: Kraftform s ochranou před odkutálením, vícekomponentní mm " 33 2 mm "

17 Ruční držáky a spojovací díly Pro ruční a strojové použití. 489 R Příčná rukojeť Rapidaptor 80/ Ruční držák bitů se zajišťovacím kroužkem Použití: Vhodný k upínání bitů s upínací částí " vnějším šestihranem podle DIN 326-C 6,3 (ISO 73) a připojovací řady Wera Čepel: Šestihran Provedení: Se zajišťovacím kroužkem, matná chromniklová ocel Rukojeť: Kraftform s ochranou před odkutálením, vícekomponentní Použití: Vhodná na bity s upínací částí " s vnějším šestihranem podle DIN 326 tvar C 6,3 a E 6,3 (ISO 73) a připojovacích řad Wera a 4 Provedení: Upínání vnitřním šestihranem " s technologií Rapidaptor s funkcí rapid-in, rapid-out, rapid-spin, chuck-all a single-hand, magnetická Rukojeť: Příčná, vícekomponentní mm mm mm " ,5 4 3 " 2 82/ Ruční držáky bitů, se silným trvalým magnetem mm mm mm " / 32 " Ruční držák bitů s pružným dříkem Použití: Vhodný k upínání bitů s upínací částí " vnějším šestihranem podle DIN 326-C 6,3 (ISO 73) a připojovací řady Wera Čepel: Šestihran, Provedení: Matná chromniklová ocel Rukojeť: Kraftform s ochranou před odkutálením, vícekomponentní mm mm mm " ,5 4 3 " 2 Použití: Vhodný k upínání bitů s upínací částí " s vnějším čtyřhranem podle DIN 326-C 6,3 (ISO 73) a připojovací řady Wera Provedení: S rychloupínací hlavou Wera Rukojeť: Kraftform s ochranou před odkutálením, vícekomponentní 8/ Ruční držák bitů mm mm " " 5 Použití: Vhodný k upínání bitů s upínací částí " vnějším šestihranem podle DIN 326-C 6,3 (ISO 73) a připojovací řady Wera Čepel: Kulatá Provedení Extra krátké, se silným trvalým magnetem Rukojeť: Kraftform, Weralit II, jednokomponentní mm mm " / 8 " 2 82

18 89/ Kombinovaný šroubovák se silným trvalým magnetem, bez bitů 820//6 Kombinovaný šroubovák se silným trvalým magnetem a bity Použití: Vhodný k upínání bitů s upínací částí " vnějším šestihranem podle DIN 326-C 6,3 (ISO 73) a připojovací řady Wera Čepel: Šestihran Provedení: Se silným trvalým magnetem Rukojeť: Kraftform, Weralit II, jednokomponentní, otočný zásobník Použití: Vhodný k upínání bitů s upínací částí " vnějším šestihranem podle DIN 326-C 6,3 (ISO 73) a připojovací řady Wera Čepel: Šestihran Provedení: Se silným trvalým magnetem Rukojeť: Kraftform, Weralit II, jednokomponentní, otočný zásobník mm mm mm " ,5 4 3 " / Vario x /4"x20 867/ Z TORX x TX 0x25; x TX 5x25; x TX 20x25; x TX 25x25; x TX 30x25; x TX 40x25 89//6 Kombinovaný šroubovák se silným trvalým magnetem a bity 829/4/ Ruční držák bitů Použití: Vhodný k upínání bitů s upínací částí " vnějším šestihranem podle DIN 326-C 6,3 (ISO 73) a připojovací řady Wera Čepel: Šestihran Provedení: Se silným trvalým magnetem Rukojeť: Kraftform, Weralit II, jednokomponentní, otočný zásobník Použití: Vhodný na bity s upínací částí /4" s vnějším šestihranem podle DIN 326-C 6,3 a E 6,3 (ISO 73) a připojovacích řad Wera a 4 Provedení: Šestihranná čepel, šestihranná pomocná matice, rychloupínací hlava Wera, magnetické Rukojeť: Kraftform s ochranou před odkutálením, vícekomponentní / Vario x /4"x20 800/ Z x 0,8x5,5x25; x,2x6,5x25 85/ Z PH x PH x25; x PH 2x25 855/ Z PZ x PZ x25; x PZ 2x25 mm mm " " 2 Otočný zásobník Držák se zásobníkem Vario k uložení bitů představuje kompaktní verzi šestidílné sady šroubováků. 83

19 VDE Variabilní práce pod napětím. Systém rukojeti/výměnných čepelí umožňuje bleskovou výměnu potřebné čepele a tím mnohostranné aplikace. Soupravy nářadí VDE obsahují izolovanou rukojeť a izolované výměnné čepele na výměnu bez zvláštního nářadí. 84 Uchovávání a přeprava v robustní tašce s popruhem. Díky tomu je nářadí vždy po ruce. Soupravy VDE jsou podrobeny zkoušce podle normy DIN EN (IEC : 2004) kus po kusu ve vodní lázni při napětí V. Desetkrát vyšší zátěž při zkouškách s napětím V proto zaručuje bezpečnou práci s maximálním přípustným napětím 000 V. 8/6-ti dílná souprava zahrnuje navíc čepele na šrouby s drážkou PlusMinus, různé klíče na skříňové rozvaděče a zkoušečku napětí.

20 VDE 60 i/7 VDE 60 i/65 i/67 I/6 ruční držák 87 VDE Kraftform na výměnné čepele Wer Výměnné čepele VDE (dlouhé 54 mm) 7dílná souprava VDE x 9x02 KK 60 i x 0,4x2,5x54; x 0,6x3,5x54; x 0,8x4,0x54; x,0x5,5x54 KK 62 i x PH x54; x PH 2x54 VDE 60 i/65 i/7 ruční držák 87 VDE Kraftform na výměnné čepele Wer Výměnné čepele VDE (dlouhé 54 mm) Jednopólová zkoušečka napětí 6dílná souprava VDE x 9x x 0,5x3,0x70 KK 60 i x 0,4x2,5x54; x 0,6x3,5x54; x 0,8x4,0x54; x,0x5,5x54 KK 62 i x PH x54; x PH 2x54 KK 65 i PZ x PZ x54; x PZ 2x54 KK 65 i PZ/S x # x54; x # 2x54 KK 67 i TORX x TX 25x54; x TX 0x54; x TX 5x54; x TX 20x54 VDE 60 i/62 i/65 i/8 ruční držák 87 VDE Kraftform na výměnné čepele Wer Výměnné čepele VDE (dlouhé 54 mm) 7dílná souprava VDE x 9x02 KK 60 i x 0,4x2,5x54; x 0,6x3,5x54; x 0,8x4,0x54; x,0x5,5x54 KK 65 i PZ x PZ x54; x PZ 2x54 VDE 60 i/68 i/7 ruční držák 87 VDE Kraftform na výměnné čepele Wer Výměnné čepele VDE (dlouhé 54 mm) Jednopólová zkoušečka napětí 8dílná souprava ruční držák 87 VDE Kraftform na výměnné čepele Wer Výměnné čepele VDE (dlouhé 54 mm) 7dílná souprava VDE x 9x02 KK 60 i x 0,6x3,5x54; x,0x5,5x54 KK 62 i x PH x54; x PH 2x54 KK VDE 68 i x # x54; x # 2x VDE x 9x x 0,5x3,0x70 KK 60 i x 0,4x2,5x54; x 0,6x3,5x54; x 0,8x4,0x54; x,0x5,5x54 KK 62 i x PH x54; x PH 2x54 KK 62 i PH/S x # x54; x # 2x54 KK 65 i PZ x PZ x54; x PZ 2x54 KK 65 i PZ/S x # x54; x # 2x54 KK 96 VK 6,3 x 6,3x89 KK 97 VK 8, x 8,x89 KK 98 DK x 89 KK 99 FL x 89 85

21 NOVINKA: Také s funkcí ráčny. Jednoduše optimální. Kombinace nářadí a šroubováku s ráčnou. Ergonomicky ovládané přepínání směru. Díky robustní mechanice ráčny s lehkým chodem s úhlem zpětného otočení 8 je zaručena rychlá a přesná práce i ve stísněných poměrech. Šestihranné přepínače směru z robustního tlakově litého zinku navíc zaručují, že šroubovák s ráčnou se neodkutálí nechtěně z pracoviště. Přesto lze toto nářadí ergonomicky velmi jednoduše přepínat i znečištěnýma rukama. Robustní mechanika řehtačky s utahovacím momentem až 50 Nm. K dispozici ve verzích 27 RA, 60 RA, Vario RA. Novinka: s funkcí ráčny. 44-dílná sada s jemným ozubením. Velká úspora času při šroubování. Ergonomicky ovládané přepínání směru. Navíc vzniká možnost provádět jemné nastavování díky blokovatelné střední poloze, aniž by bylo třeba měnit pokaždé směr dotahování. Nastavitelná střední poloha k jemnému nastavování. 86

22 Vario s funkcí ráčny Pro vysoké pracovní rychlosti Vario bez funkce ráčny Extrémně variabilní Jednoduše optimální. Kombinace nářadí a šroubováku s ráčnou. Jemné ozubení pro přesnou práci. Rodinu produktů 20 doplňuje 27 RA. S bity v integrovaném zásobníku bitů. Ochrana před odkutálením. Praktické balení. Optimálně vhodné k mobilnímu použití. 87

23 s funkcí ráčny Pro vysoké pracovní rychlosti. 27 RA SB Použití: Vhodné na bity s vnějším šestihranem " podle normy DIN 326-C 6,3 (ISO 73) a Wera připojení řady Provedení: Ráčna, jemné ozubení pro malý zpětný úhel, přepínací kroužek (vpravo, pevně, vlevo), maximální krouticí moment až 50 Nm; šestihranná čepel se " upínáním vnitřního šestihranu, pouzdro z nerezové oceli, silný trvalý magnet Rukojeť: Kraftform s ochranou proti odkutálení, vícekomponentní, integrovaný zásobník / Z x,0x5,5x25; x,2x6,5x25 85/ Z PH x PH x25; x PH 2x25 855/ Z PZ x PZ x25; x PZ 2x25 60 RA Skládací taška s bity dlouhými 89 mm 7dílná ruční držák 86 RA Kraftform s funkcí ráčny, jemné ozubení pro malý úhel zpětného otočení, přepínací kroužek (doprava, pevně, doleva), maximální krouticí moment až 50 Nm; upínání s vnitřním šestihranem " s technologií Rapidaptor s funkcí rapid-in, rapid-out, rapid-spin, chuck-all a single-hand pro bleskovou výměnu bitů, magnetické bity a bity 6 v délce 89 mm, vhodné do držáku podle normy DIN 326-F 6,3, ISO 73 nebo k přímému napojení na stroj RA x /4"x42,0 800/4 Z x,0x5,5x89 840/4 Z x 3,0x89; x 4,0x89; x 5,0x89 Hex-Plus 85/4 Z PH x PH x89; x PH 2x89; x PH 3x89 855/4 Z PZ x PZ x89; x PZ 2x89; x PZ 3x89 867/4 Z TORX BO x TX 0x89; x TX 5x89; x TX 20x89; x TX 25x89; x TX 30x89 88

24 60 RA, Imperial 86 RA Šroubovák s ráčnou Skládací taška s bity dlouhými 89 mm 7dílná ruční držák 86 RA Kraftform s funkcí ráčny, jemné ozubení pro malý úhel zpětného otočení, přepínací kroužek (doprava, pevně, doleva), maximální krouticí moment až 50 Nm; upínání s vnitřním šestihranem " s technologií Rapidaptor s funkcí rapid-in, rapid-out, rapid-spin, chuck-all a single-hand pro bleskovou výměnu bitů, magnetické bity a bity 6 v délce 89 mm, vhodné do držáku podle normy DIN 326-F 6,3, ISO 73 nebo k přímému napojení na stroj Použití: Vhodné na bity s vnějším šestihranem " podle normy DIN 326-C 6,3 a E 6,3 (ISO 73) a Wera připojení řady a 4 Provedení: Ráčna, jemné ozubení pro malý zpětný úhel, přepínací kroužek (vpravo, pevně, vlevo), maximální krouticí moment až 50 Nm; šestihranná čepel se " upínáním vnitřního šestihranu s technologií Rapidaptors funkcemi rapid-in, rapid-out, rapid-spin, chuck-all a jednoruční funkcí k bleskově rychlé výměně bitů, magnetické Rukojeť: Kraftform s ochranou proti odkutálení, vícekomponentní RA x /4"x42,0 800/4 Z x,0x5,5x89 85/4 Z PH x PH x89; x PH 2x89; x PH 3x89 867/4 Z TORX BO 868/4 Square-Plus x TX 0x89; x TX 5x89; x TX 20x89; x TX 25x89; x TX 30x89 x # x89; x # 2x89; x # 3x89 mm " 42,0 80 RA Vario Šroubovák s ráčnou Vario RA SB Použití: Vhodné na čepele Wera 6 mm Vario Provedení: Ráčna, jemné ozubení pro malý zpětný úhel, přepínací kroužek (vpravo, pevně, vlevo), maximální krouticí moment až 50 Nm; 6 mm upínání vnitřního šestihranu, Griff: raftform s ochranou proti odkutálení, vícekomponentní mm mm ,0 Skládací taška se 75 mm dlouhými dvojitými čepelemi Wera Vario, 6 mm šestihran, 7dílné ruční držák Vario RA s funkcí ráčny, jemné ozubení pro malý úhel zpětného otočení, přepínací kroužek (vpravo, pevně, vlevo), maximální krouticí moment až 50 Nm; 6 mm upínání vnitřního šestihranu na dvojité čepele Wera Vario, 6 dvojitých čepelí Vario (= 2 různých rozměrů) RA x 6x5,0 8 x 0,6x4,0x,0x6,0x75 84 x 5x5x75; x 4x5x75 85 x PH xph 2x75 86 x PZ xpz 2x75 87 x TX 0xTX 5x75 89

25 Vario Bez funkce ráčny Sortiment Vario okouzlí oblíbeným systémem dvojitých čepelí 6 mm. Dvojité čepele jsou vyrobeny z kvalitního materiálu bitů, a proto se vyznačují zvláště dlouhou životností. Hrot Wera Black Point nabízí přesné rozměry s optimální ochranou proti korozi. S použitím adaptéru lze rukojeti na rozměr 6 mm používat i na šestihranné a čtyřhranné upínací části o rozměru ¼" podle norem DIN 326- C 6,3 a DIN

26 bez funkce ráčny 88/ Sada Vario 95 Příčná rukojeť Vario dílná, speciálně do drsných podmínek v dílenském provozu Použití: Adaptér na čepele Vario 6 mm Rukojeť: Příčná, Weralit II, jednokomponentní x 6x98 8 x 0,6x4,0x,0x6,0x75; x 0,8x5,0x,2x7,0x75 84 x 4x4x75; x 5x5x75; x 6x6x75 85 x PH xph 2x75 86 x PZ xpz 2x75 87 x TX 0xTX 5x75; x TX 20xTX 25x75; x TX 30xTX 40x75 80 Rukojeť Vario Použití: Adaptér na čepele Vario 6 mm Rukojeť: Kraftform s ochranou před odkutálením, vícekomponentní, 0 mm navařená pomocná matice mm mm mm mm mm mm " 2? Proč se rukojeť Kraftform Plus skládá z více komponent? Wera vyrábí rukojeť Kraftform z více materiálů s různými vlastnostmi. Na jádro se používá odolná umělá hmota, která bezpečně udrží čepel i při vysokém namáhání. Na barevné měkké zóny se používá měkký materiál. Tento matriál má vysoký povrchový odpor a umožňuje přenos větších sil. Černé oblasti se svým tvrdým povrchem brání "přilepení" ruky k rukojeti. Díky tomu je možné rychlé přehmatávání. 9

27 bez funkce ráčny 9 Prodlužovací nástavec Vario 8 Kombinovaná čepel Použití: Adaptér na čepele Vario Čepel: 6 mm šestihranný materiál, matná chromniklová ocel Funkční profi l: 6 mm vnitřní šestihran Použití: Šrouby s plochou drážkou Čepel: 6 mm šestihranný materiál Provedení: Matná chromniklová ocel, hrot Black Point mm mm mm " 2 mm mm mm mm mm mm ,6 4,0,0 6, " ,8 5,0,2 7, " Čepel adaptéru 82 Kombinovaná čepel Použití: Vhodná k upínání bitů s upínací částí " vnějším šestihranem podle DIN 326- C 6,3 (ISO 73) a připojovací řady Wera Čepel: 6 mm šestihranný materiál, matná chromniklová ocel Upínání: Rychloupínací hlava " se silným trvalým magnetem Použití: Šrouby s plochou a s křížovou drážkou Phillips-Recess Čepel: 6 mm šestihranný materiál Provedení: Matná chromniklová ocel, hrot Black Point mm mm mm " / 6 " 2 mm mm mm mm PH 0,6 4, " PH 2,0 6, " PH 3,2 7, " 5 72 Čepel adaptéru Použití: Uchycení vložek nástrčných klíčů s vnitřním čtyřhranem " Čepel: 6 mm šestihranný materiál, matná chromniklová ocel Funkční profi l: " vnější čtyřhran mm mm " " 2 92

28 83 Kombinovaná čepel 85 Kombinovaná čepel Použití: Šrouby s křížovou drážkou Philips-Recess, vhodné na šrouby Pozidriv *) Čepel: 6 mm šestihranný materiál Provedení: Matná chromniklová ocel, hrot Black Point Použití: Šrouby s plochou a s křížovou drážkou Phillips-Recess Čepel: 6 mm šestihranný materiál Provedení: Matná chromniklová ocel, hrot Black Point mm mm PH PZ " PH 2 PZ " 5 *) Pozidriv = registrovaná ochranná známka společnosti European Industrial Service Ltd. mm mm PH PH " 5 86 Kombinovaná čepel 84 Kombinovaná čepel Použití: Šrouby s vnitřním šestihranem Čepel: 6 mm šestihranný materiál Provedení: Matná chromniklová ocel, hrot Black Point mm mm ,5 2, " " " " " " 5 Použití: Vhodné na šrouby Pozidriv *) Čepel: 6 mm šestihranný materiál Provedení: Matná chromniklová ocel, hrot Black Point mm mm PZ PZ " PZ 2 PZ " 5 *) Pozidriv = registrovaná ochranná známka společnosti European Industrial Service Ltd. 87 Kombinovaná čepel Použití: Šrouby s vnitřním profi lem TORX Čepel: 6 mm šestihranný materiál Provedení: Matná chromniklová ocel, hrot Black Point mm mm TX 6 TX " TX 7 TX " TX 0 TX " TX 20 TX " TX 30 TX " 5 93
