1 MÁME ŘEŠENÍ PRO KAŽDÝ KABEL Nejnovějším kouskem v našem sortimentu jsou vysoce ohebné kabely značky igus. Jsou navrženy pro energetické řetězy e-chain a zaručují životnost více než jeden milion cyklů (pohybů tam a zpět). Novinka

2 KABELOVÉ PŘÍSLUŠENSTVÍ chainflex - kabely pro energetické řetězy igus e-chain - energetické řetězy igus Teplem smrštitelné bužírky Hadice na ochranu kabelů a příslušenství Standardní a odlehčovací průchodky, krycí zátky Kabelové vývodky a příslušenství Rozvodné krabice

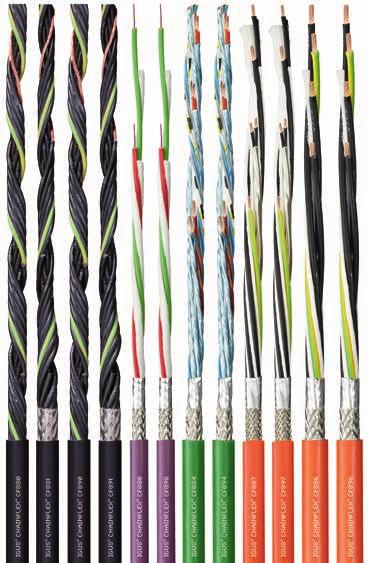

3 CHAINFLEX - KABELY PRO ENERGETICKÉ ŘETĚZY IGUS chainflex M ovládací kabely igus v PVC Vnější plášť: černé PVC, vysoce mechanicky odolné Novinka (směs na základě PVC, s nízkou přilnavostí, navržená pro energetické řetězy e-chain ) Vodiče: měď bez povrchové úpravy (EN 60228) Navrženo pro kontinuální pohyb v energetických řetězech e-chain Životnost pro více než jeden milion pohybů tam a zpět Žíly spletené s optimálním zkrutem, v černé barvě s bílým značením (jedna žíla je žlutozelená) Typ 1: Nestíněný Průmyslový vzor a 21387, 1000 V, 90 C Typ 2: Stíněný (oplet z pocínovaných měděných drátů) Minimální poloměr ohybu (při pohybu): 12,5 d Minimální poloměr ohybu (bez pohybu): 7,5 d Rozsah provozních teplot (při pohybu): + 5 C až + 70 C Rozsah provozních teplot (bez pohybu): 20 C až + 70 C Maximální rychlost (bez opory): 3 m/s Maximální zrychlení: 20 m/s2 Jmenovité napětí: 300/500 V Bez obsahu silikonu a olova Barva: černá (odstín podobný RAL 9005) Samozhášivé podle IEC , CEI 20-35, FT1, VW-1 číslo Typ Počet žil a jmenovitý průřez vodiče (mm²) d - max. vnější průměr Množství mědi (kg/km) Hmotnost (kg/km) v bal. (metrů) CF G CF G CF G CF G CF G CF G CF G CF G CF G CF G CF G CF G CF G CF G CF G CF G CF G CF G CF G CF G CF (3 G 0.5)C CF (4 G 0.5)C CF (5 G 0.5)C CF (7 G 0.5)C CF (12 G 0.5)C CF (3 G 0.75)C CF (4 G 0.75)C CF (5 G 0.75)C CF (7 G 0.75)C CF (12 G 0.75)C CF (3 G 1.0)C CF (4 G 1.0)C CF (5 G 1.0)C CF (7 G 1.0)C CF (12 G 1.0)C CF (3 G 1.5)C CF (4 G 1.5)C CF (5 G 1.5)C CF (7 G 1.5)C CF (12 G 1.5)C tel fax

4 CHAINFLEX - KABELY PRO ENERGETICKÉ ŘETĚZY IGUS chainflex M sběrnicové kabely igus v PVC Vnější plášť: Novinka PVC v barvě šeříková červená, vysoce mechanicky odolné (směs na základě PVC, s nízkou přilnavostí, navržená pro energetické řetězy e-chain ) Vodiče: měď bez povrchové úpravy (EN 60228) Navrženo pro kontinuální pohyb v energetických řetězech e-chain Životnost pro více než jeden milion cyklů (pohybů tam a zpět) Izolace žil, splétání a značení vyhovují požadavkům sběrnic Minimální poloměr ohybu (při pohybu): 15 d Minimální poloměr ohybu (bez pohybu): 10 d Rozsah provozních teplot (při pohybu): + 5 C až + 70 C Rozsah provozních teplot (bez pohybu): 20 C až + 70 C Maximální rychlost (bez opory): 3 m/s Maximální zrychlení: 20 m/s2 Jmenovité napětí: 50 V Bez obsahu silikonu a olova Barva: červená šeříková (odstín podobný RAL 4001) Samozhášivé podle IEC , CEI 20-35, FT1, VW-1 Vhodné pro vnitřní instalace Ideální pro balicí, manipulační a měřicí techniku, průmyslové roboty a stroje Provedení a 21387, 1000 V, 90 C Sběrnicový kabel Ethernet CAT5e číslo Počet žil a jmenovitý průřez vodiče (mm2) d - max. vnější průměr Množství mědi (kg/km) Hmotnost (kg/km) v bal. (metrů) CF (4x(2x0.14))C sales@essentracomponents.cz web 331

5 CHAINFLEX - KABELY PRO ENERGETICKÉ ŘETĚZY IGUS chainflex M napájecí kabely igus v PVC Vnější plášť: oranžové PVC, vysoce Novinka mechanicky odolné (směs na základě PVC, s nízkou přilnavostí, navržená pro energetické řetězy e-chain ) Izolace žil: TPE s nízkou kapacitancí, vysoce mechanicky odolné Vodiče: měď bez povrchové úpravy (EN 60228) Navrženo pro kontinuální pohyb v energetických řetězech e-chain Životnost pro více než jeden milion cyklů (pohybů tam a zpět) Žíly spletené s optimálním zkrutem, v černé a bílé barvě (jedna žíla je žlutozelená) Průmyslový vzor a 21387, 1000 V, 90 C 1. žíla: označení U/L1/C/L+ 2. žíla: označení V/L2 3. žíla: označení W/L3/D/L Typ 1: Nestíněný Typ 2: Stíněný (oplet z pocínovaných měděných drátů) Minimální poloměr ohybu (při pohybu): 15 d Minimální poloměr ohybu (bez pohybu): 10 d Rozsah provozních teplot (při pohybu): + 5 C až + 70 C Rozsah provozních teplot (bez pohybu): 20 C až + 70 C Maximální rychlost (bez opory): 3 m/s Maximální zrychlení: 20 m/s2 Jmenovité napětí: 600/1000 V Bez obsahu silikonu a olova Barva: Oranžová pastelová (odstín podobný RAL 2003) Samozhášivé podle IEC , CEI 20-35, FT1, VW-1 číslo Typ Počet žil a jmenovitý průřez vodiče (mm2) d - max. vnější průměr Množství mědi (kg/km) Hmotnost (kg/km) v bal. (metrů) CF G CF G CF G CF G CF (4 G 1.5)C CF (4 G 2.5)C CF (4 G 4.0)C CF (4 G 6.0)C tel fax

6 E-CHAIN - ENERGETICKÉ ŘETĚZY IGUS triflex Light - energetický řetěz igus igumid NB Umožňuje trojrozměrný pohyb; jednoduchý otevírací mechanismus, který umožňuje snadné vkládání kabelů a hadic Lehká a efektivní varianta, jednoduchá montáž i instalace kabelů Novinka Každý článek umožňuje natočení přibližně +/ 10 Kloubové spojení s vysokou pevností v tahu Lze zkrátit nebo prodloužit Malý poloměr ohybu a krátká rozteč Standardně dodáváno v délce 1 metr Ba ø 34,5 12,5 11 TRL.30 Ba ø TRL.40 ø12 Ba ø TRL.60 ø15,2 číslo Počet článků na metr Hmotnost (kg/km) Poloměr ohybu d1* d2* Rozteč TRL ** TRL TRL * Pro rychlou a efektivní manipulaci s kabely u této jednoduché konstrukce doporučujeme používat kabely s průměrem max. 70 % uvedené hodnoty ** pouze dvoukomorový systém v bal. (metrů) Montážní držáky igus triflex R Light igumid G Montážní držák s odlehčením Z1: s krátkým odlehčením Z0: bez odlehčení, může fungovat jako mezičlánek 1 ks = 1 pár Novinka B A øe 44 D TL.30.XX TL.40.XX TL.60.XX ø5, číslo Kompatibilní řetěz triflex v bal. A B D E TL Z TRL TL Z TRL TL Z TRL TL Z TRL TL Z TRL TL Z TRL sales@essentracomponents.cz web 333

7 E-CHAIN - ENERGETICKÉ ŘETĚZY IGUS easy chain - energetické řetězy igus Články: igumid NB UL94 V-2 Montážní držáky: igumid G UL94 HB Lehká a efektivní varianta, jednoduchá montáž i instalace kabelů Novinka Jednoduchá instalace i odstranění kabelu Lze zkrátit nebo prodloužit Ideální pro tzv. čisté prostory Řady Z06 a Z14 vyžadují světlou výšku HF = H + 10 mm (s hmotností kabelů 0,2 kg/m) Řady Z08 a Z16 vyžadují světlou výšku HF = H + 15 mm (s hmotností kabelů 0,3 kg/m) Články s příchytkou pro upevnění kabelů 1.00 Ba Bi 1.00 Ba Bi Nosnost [kg/m] FL G FL B Délka bez opory FLG/FLB [m] Délka pohybu S [m] D R 20 S S/ H - 15 H HF = H + 10 Nosnost [kg/m] FL G FL B Délka bez opory FLG/FLB [m] Délka pohybu S [m] D R 20 S S/ ,3 H - 19,3 H HF = H + 15 Z06 Z08 easy chain - řady Z06 a Z08 Délka řetězu: S/2+K Vnitřní výška Celková výška R (poloměr Max. průměr kabelu Hmotnost Počet článků Rozteč článků v bal. číslo Bi Ba H D K ohybu) (kg/m) na metr (metrů) Z * Z * Z Z * Z Z * Příčky se nepřekrývají: mezera = 5,5 mm ϒ A 3,2 5,8/90ϒ A B /90 5, 8/90 5, A A B 3ϒ 2ϒ 3ϒ 3,2 3,2 Držáky - řady 060 a v bal. A B Počet zubů Kompatibilní řetěz číslo (párů) PZ Z PZ Z PZ Z PZ Z PZ Z PZ Z tel fax

8 E-CHAIN - ENERGETICKÉ ŘETĚZY IGUS easy chain - energetické řetězy igus POKRAČOVÁNÍ Z14 Z16 Ba Bi Ba Bi Nosnost [kg/m] FL G FL B S D S/2 Nosnost [kg/m] FL G FL B S D S/ Délka bez opory FLG/FLB [m] R 30, H - 25 H H F = H Délka bez opory FLG/FLB [m] Délka pohybu S [m] Z14 Délka pohybu S [m] Z16 R 30, H - 39 H H F = H + 15 easy chain - řady Z14 a Z16 Délka řetězu: S/2+K Vnitřní výška Celková výška R (poloměr Max. průměr kabelu Hmotnost Počet článků Rozteč článků v bal. číslo Bi Ba H D K ohybu) (kg/m) na metr (metrů) Z Z Z Z Z Z B 6,5 A A 4 B B 5,2 A A 5,2 10/90 10/90 B Upevňovací prvek - řady 114 a 117 v bal. A B Počet zubů Kompatibilní řetěz číslo (párů) PZ Z PZ Z PZ Z PZ Z PZ Z PZ Z sales@essentracomponents.cz web 335

9 E-CHAIN - ENERGETICKÉ ŘETĚZY IGUS Mikro E2 - energetický řetěz igus igumid G Malé a lehké energetické řetězy e-chain pro vysoce dynamická použití Novinka Velké čepy jsou vhodné pro dlouhé délky bez opory Hladké tvary nepoškozují kabely a zaručují jejich dlouhou životnost Integrovaný doraz tlumí hluk Kompaktní rozměry Řady E2.10 a E2.15 jsou kompatibilní s nástrojem pro otevírání řetězů e-chain (objednává se samostatně) Otvírač řetězů e-chain značně usnadňuje otevírání článků a výrazně tak šetří čas Řada E2i.10 vyžaduje světlou výšku HF = H + 10 mm (s hmotností náplně 0,2 kg/m) Řada E2i.15 vyžaduje světlou výšku HF = H + 15 mm (s hmotností náplně 0,3 kg/m) Řada B15i vyžaduje světlou výšku HF = H + 20 mm (s hmotností náplně 0,5 kg/m) Řada B17 vyžaduje světlou výšku HF = H + 25 mm (s hmotností náplně 1,5 kg/m) 2.0 Ba Bi 2.0 Ba Bi Nosnost [kg/m] FL G FL B Délka bez opory FLG/FLB [m] Délka pohybu S [m] R D 20 S S/ ,5 15 H - 15 H HF = H + 10 Nosnost [kg/m] FL G FL B Délka bez opory FLG/FLB [m] Délka pohybu S [m] R D 20 S S/ ,5 19,3 H - 19,3 H HF = H + 15 E2i.10 Mikro energetický řetěz - řady E2i.10 a E2i.15 Vnitřní výška Celková výška R (poloměr Max. průměr kabelu Hmotnost Článků Rozteč článků v bal. číslo Bi Ba H D K ohybu) (kg/m) na metr (metrů) E2i E2i E2i E2i E2i E2i E2i.15 Délka řetězu: S/2+K E2.100 E2.150 Upevňovací prvek - řady E2.100 a E2.150 Výklopná žebra na řetězu pro jednoduchou manipulaci s kabely v bal. A B Počet zubů Kompatibilní řetěz číslo (párů) E PZ E2i E PZ E2i E PZ E2i E PZ E2i E PZ E2i E PZ E2i tel fax

10 E-CHAIN - ENERGETICKÉ ŘETĚZY IGUS Mikro řetěz igus E2 POKRAČOVÁNÍ B15i B Ba Bi 2.0 Ba Bi Nosnost [kg/m] FL G FL B S D S/2 Nosnost [kg/m] FL G FL B D S/2 S Délka bez opory FLG/FLB [m] Délka bez opory FLG/FLB [m] R 30, H - 23 H H F = H + 20 R 30, H - 39 H H F = H + 25 Délka pohybu S [m] B15i 23 Délka pohybu S [m] B17 Mikro energetický řetěz - řady Bi15 a B17 Délka řetězu: S/2+K Vnitřní výška Celková výška R (poloměr Max. průměr kabelu Hmotnost Počet článků Rozteč článků v bal. číslo Bi Ba H D K ohybu) (kg/m) na metr (metrů) B15i B15i B15i B B B , , B 6,5 A A 6,2 B B 5,2 5,2 A A 10/90 10/90 B 1015./1025./1038./1050.** 105./106./107.* Upevňovací prvek - řady 10 a 117 Výklopná žebra na řetězu pro jednoduchou manipulaci s kabely v bal. A B Počet zubů Kompatibilní řetěz číslo (párů) PZ B15i PZ B15i PZ B15i PZ B PZ B PZ B sales@essentracomponents.cz web 337

11 A B 8 B 8 Ba + 1 A A Ba E-CHAIN - ENERGETICKÉ ŘETĚZY IGUS Energetický řetěz igus E2/000 igumid G Pevná a robustní konstrukce, snadné sestavení Novinka Vysoká stabilita a tichý pohyb Nepoškozuje kabely a tím napomáhá k jejich dlouhé životnosti; různé montážní příslušenství (objednává se samostatně) Nejčastěji využívané provedení pro výrobu strojů a zařízení Dlouhé délky bez opory Tyto řetězy e-chain se otvírají podél vnitřního poloměru Řada 1400 vyžaduje světlou výšku HF = H + 25 mm (s hmotností kabelů 0,5 kg/m) Řada 2400 vyžaduje světlou výšku HF = H + 25 mm (s hmotností kabelů 1,5 kg/m) Řada 2600 vyžaduje světlou výšku HF = H + 35 mm (s hmotností kabelů 2,0 kg/m) Řada 3400 vyžaduje světlou výšku HF = H + 40 mm (s hmotností kabelů 2,5 kg/m) Nosnost [kg/m] FL G FL B Ba Bi Nosnost [kg/m] FL G FL B Ba Bi 0.5 D S S/2 0.5 D S S/ Délka bez opory FLG/FLB [m] Délka pohybu S [m] R 33, ,5 28 H - 28 H HF = H Délka bez opory FLG/FLB [m] Délka pohybu S [m] R H - 35 H HF = H Energetický řetěz E2/000 - řady 1400 a 2400 Vnitřní výška Celková výška R (poloměr Max. průměr kabelu Hmotnost Počet článků Rozteč článků v bal. číslo Bi Ba H2 D2+25 K2 ohybu) (kg/m) na metr (metrů) , ,5 13, /90ϒ ,5 8,5 19, ø 6,4 ø 11,8/90ϒ 41,5 13, ,1 30 t = **.34PZ ***.34PZB+ Upevňovací prvky - řady 140**.34PZ a 2***.34PZB+ Výklopná žebra na řetězu pro jednoduchou manipulaci s kabely Kompatibilníí v bal. A B Počet zubů číslo řetěz (párů) PZ PZ PZ PZB PZB PZB tel fax

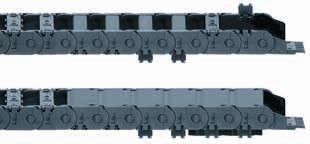

12 11,5 Ba + 2 A A Ba + 2 Ba Ba A A E-CHAIN - ENERGETICKÉ ŘETĚZY IGUS Energetický řetěz igus E2/000 POKRAČOVÁNÍ Ba Bi 20 Ba Bi Nosnost [kg/m] FL G FL B D S S/2 Nosnost [kg/m] FL G FL B D S S/ Délka bez opory FLG/FLB [m] Délka pohybu S [m] R H - 50 H HF = H Délka bez opory FLG/FLB [m] R Délka pohybu S [m] H - 64 H HF = H + 40 Energetický řetěz E2/000 - řady 2600 a 3400 Délka řetězu: S/2+K Vnitřní výška Celková výška R (poloměr Max. průměr kabelu Hmotnost Počet článků Rozteč článků v bal. číslo Bi Ba H 2 D K 2 ohybu) (kg/m) na metr (metrů) /90ϒ /90ϒ t = 8 6,1 t = t = 8 8,2 40 t = **.34PZB 3***.34PZB Upevňovací prvky - řady 26**.34PZB a 3***.34PZB Výklopná žebra na řetězu pro jednoduchou manipulaci s kabely Kompatibilní v bal. A Počet zubů číslo řetěz (párů) PZB PZB PZB PZB PZB PZB sales@essentracomponents.cz web 339

13 NAVŠTIVTE NÁŠ WEB! Objednávejte online Vzorky zdarma Velký výběr Stahujte 3D CAD modely Obchodní podmínky najdete na našem webu

14 TEPLEM SMRŠTITELNÉ BUŽÍRKY Teplem smrštitelné bužírky 2:1 - Mini Box SR 1795 Zesíťovaný polyolefin Smršťovací poměr 2:1 UL osvědčení: 125 C VW-1 / 600V E V souladu s RoHS Teplotní odolnost od -55 C do +125 C Minimální smršťovací teplota +70 C Minimální teplota pro plné smrštění +100 C Samozhášecí Velmi pružné Pro všeobecné použití Široká škála barevných provedení Dodáváno v praktickém balení pro jednoduché použití a skladování V souladu s třídou ohnivzdornosti UL224. Neobsahuje látky škodlivé pro životní prostředí jako PBBO, PBB a PBBE. Při hoření se neuvolňují žádné dioxiny. Nízká teplota smrštění, výborná ohebnost a mechanická pevnost předurčují tento produkt pro široké použití v elektrotechnice, elektronice, automobilovém průmyslu atd. Žlutá, modrá, zelená, červená, černá ID - vnitřní průměr před smrštěním Kruhový profil Plochý profil číslo Před smrštěním Po smrštění Standardní délka Provedení Žlutá ModráZelená Červená Černá ID - vnitřní průměr Max. vnitřní průměr Min. tloušťka stěny (m/box) v bal Kruhové 1, Kruhové 1.6 0, Kruhové 2,4 1, Kruhové 3, Kruhové 4,8 2, Kruhové 6,4 3, Ploché9,5 4, Ploché12.7 6, Ploché19,0 9,5 0, Ploché Hnědá, bílá, šedá, fialová číslo Před smrštěním Po smrštění Standardní délka Provedení Hnědá Bílá Šedá Fialová ID - vnitřní průměr Max. vnitřní průměr Min. tloušťka stěny (m/box) v bal Kruhové 1, Kruhové 1.6 0, Kruhové 2,4 1, Kruhové 3, Kruhové 4,8 2, Kruhové 6,4 3, Ploché9,5 4, Ploché12.7 6, Ploché19,0 9,5 0, Ploché sales@essentracomponents.cz web 341

15 TEPLEM SMRŠTITELNÉ BUŽÍRKY Teplem smrštitelné bužírky 2:1 - role SR 1795 Zesíťovaný polyolefin Smršťovací poměr 2:1 UL osvědčení: 125 C VW-1 / 600V E V souladu s RoHS Teplotní odolnost od -55 C do +125 C Minimální smršťovací teplota +70 C Minimální teplota pro plné smrštění +100 C Samozhášecí Velmi pružné Pro všeobecné použití Široká škála barevných provedení Dodáváno v praktickém balení pro jednoduché použití a skladování Neobsahuje látky škodlivé pro životní prostředí jako PBBO, PBB a PBBE. Při hoření se neuvolňují žádné dioxiny. Nízká teplota smrštění, výborná ohebnost a mechanická pevnost předurčují tento produkt pro široké použití v elektrotechnice, elektronice, automobilovém průmyslu atd. ID - vnitřní průměr před smrštěním Kruhový profil Plochý profil Černá, červená, zelená, modrá, žlutá číslo Před smrštěním Po smrštění Standardní délka Provedení Černá Červená Zelená Modrá Žlutá ID - vnitřní průměr Max. vnitřní průměr Min. tloušťka stěny (m/role) v bal Kruhové Kruhové Kruhové Kruhové Kruhové Kruhové Ploché Ploché Ploché Ploché Ploché Ploché Ploché Fialová, šedá, bílá, hnědá číslo Před smrštěním Po smrštění Standardní délka Typ Fialová Šedá Bílá Hnědá ID - vnitřní průměr Max. vnitřní průměr Min. tloušťka stěny (m/role) v bal Kruhové Kruhové Kruhové Kruhové Kruhové Kruhové Ploché Ploché Ploché Ploché Ploché Ploché Ploché tel fax

16 TEPLEM SMRŠTITELNÉ BUŽÍRKY Teplem smrštitelné bužírky 2:1 - průsvitné SR 1796 Průsvitný zesíťovaný polyolefin Smršťovací poměr 2:1 Teplotní odolnost od -55 C do +105 C Minimální smršťovací teplota +70 C Minimální teplota pro plné smrštění +95 C V souladu s RoHS Dodáváno v rolích Nejsou samozhášecí ID - vnitřní průměr před Kruhový profil Plochý profil smrštěním Tento produkt je určen pro všeobecné použití, kde nejsou požadovány samozhášecí schopnosti materiálu, ale elektroizolační a mechanické vlastnosti jsou důležité. Tento výrobek se přizpůsobí podkladům rovnoměrněji a s menším délkovým rozptylem než většina trubek z PVC. Atraktivní lesklý povrch. číslo Provedení ID - vnitřní průměr Max. vnitřní průměr Min. tloušťka stěny Standardní délka (m/role) v bal Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Plochý Plochý Plochý Plochý Plochý Plochý Plochý Teplem smrštitelné bužírky 2:1 - žlutozelené SR 1797 Zesíťovaný polyolefin ID - vnitřní průměr před smrštěním Vynikající fyzikální, chemické a elektroizolační vlastnosti. Jednoduchá montáž a identifikace uzemňovacích vodičů. Neobsahuje látky škodlivé pro životní prostředí jako PBB, PBBO, PBBE a toxické sloučeniny těžkých kovů. Kruhový profil Plochý profil Smršťovací poměr 2:1 UL osvědčení: 125 C VW-1 / 600V E V souladu s RoHS Teplotní odolnost od -55 C do +135 C Minimální smršťovací teplota +70 C Minimální teplota pro plné smrštění +100 C Vynikající samozhášecí vlastnosti Odolné vůči UV záření Pro všeobecné použití Vynikající elektroizolační vlastnosti Vynikající fyzikální a chemické vlastnosti Dodáváno v rolích číslo Provedení ID - vnitřní průměr Max. vnitřní průměr Min. tloušťka stěny Standardní délka (m/role) v bal Kruhový Kruhový Kruhový Kruhový Kruhový Plochý Plochý Plochý Plochý Plochý sales@essentracomponents.cz web 343

17 TEPLEM SMRŠTITELNÉ BUŽÍRKY Teplem smrštitelné bužírky 3:1 - role SR 1798 Zesíťovaný polyolefin Smršťovací poměr 3:1 Minimální smršťovací teplota +70 C Teplotní odolnost od -55 C do +125 C Minimální teplota pro plné smrštění +100 C UL osvědčení: 125 C VW-1 / 600V E V souladu s RoHS Samozhášecí Velmi pružné Dobré elektroizolační vlastnosti Dodáváno v praktickém balení pro jednoduché použití a skladování Díky svým elektroizolačním vlastnostem a vynikající pružnosti jsou vhodné pro široké použití na ochranu různých komponentů. Také mohou vázat vodiče pro velmi pružné méně namáhané svazky. Umožňují barevné kódování. ID - vnitřní průměr před smrštěním Kruhový profil Plochý profil Černá, červená, zelená, modrá, žlutá číslo Před smrštěním Po smrštění Standardní délka Typ Černá Červená Zelená Modrá Žlutá ID - vnitřní průměr Max. vnitřní průměr Min. tloušťka stěny (m/role) v bal Kruhové Kruhové Kruhové Kruhové Ploché Ploché Ploché Ploché Ploché Fialová, šedá, bílá, hnědá číslo Před smrštěním Po smrštění Standardní délka Typ Fialová Šedá Bílá Hnědá ID - vnitřní průměr Max. vnitřní průměr Min. tloušťka stěny (m/role) v bal Kruhové Kruhové Kruhové Kruhové Ploché Ploché Ploché Ploché Ploché tel fax

18 TEPLEM SMRŠTITELNÉ BUŽÍRKY Teplem smrštitelné bužírky s lepidlem Zesíťovaný polyolefin Teplem smrštitelné bužírky s tavným lepidlem, které se aktivuje při zahřátí. Po smrštění a ochlazení se takto ošetřené místo stává trvale vodotěsným. Bužírky jsou vhodné pro širokou škálu aplikací, např. jako ochrana kabelů, vodičů, elektrických komponentů a různých spojů. Smršťovací poměr 3:1 Minimální smršťovací teplota +70 C Teplotní odolnost od -55 C do +125 C Minimální teplota pro plné smrštění +110 C UL osvědčení: 125 C VW-1 / 600V E V souladu s RoHS Samozhášecí (kromě průsvitného provedení) Odolné vůči UV záření Dobré elektroizolační vlastnosti Vynikající těsnicí a izolační vlastnosti Teplem smrštitelné bužírky s lepidlem 3:1 - role Černá, průsvitná, červená, zelená, modrá ID - vnitřní průměr před smrštěním Kruhový profil Plochý profil číslo Před smrštěním Po smrštění Standardní délka Provedení Černá Průsvitná* Červená Zelená Modrá ID - vnitřní průměr Max. vnitřní průměr Min. tloušťka stěny (m/role) v bal Kruhové Kruhové Kruhové Kruhové Kruhové Kruhové Kruhové Ploché * Průsvitné provedení nemá samozhášecí vlastnost Žlutá, fialová, šedá, bílá, hnědá číslo Před smrštěním Po smrštění Standardní délka Provedení Žlutá Fialová Šedá Bílá Hnědá ID - vnitřní průměr Max. vnitřní průměr Min. tloušťka stěny (m/role) v bal Kruhové Kruhové Kruhové Kruhové Kruhové Kruhové Kruhové Ploché Teplem smrštitelné bužírky s lepidlem 3:1 - nařezané délky SR 1799 Dodáváno v nařezaných délkách 1,22 m Černá, průsvitná číslo Před smrštěním Po smrštění Standardní délka Černá Průsvitná* ID - vnitřní průměr Max. vnitřní průměr Min. tloušťka stěny (m/role) * Průsvitné provedení nemá samozhášecí vlastnost v bal sales@essentracomponents.cz web 345

19 HADICE NA OCHRANU KABELŮ A PŘÍSLUŠENSTVÍ Rychlý ovinovač kabelů SR 1723 Polyamid nebo polypropylen Odolné proti rozdrcení Trvanlivá ochrana vystupujících kabelů Chrání před poškozením a opotřebením bez omezení pružnosti Snadná montáž pomocí instalačního nástroje (objednává se samostatně) Příchytky pro chráničky a hadice viz strana 354 číslo číslo Max. Ø Materiál Barva A B C montážního nástroje svazku v bal. SHR-05-6NB Polyamid, RMS-85 Černá CAT-05-PP 100m SHR-08-6NB Polyamid, RMS-85 Černá CAT-08-PP 100m SHR-15-6NB Polyamid, RMS-85 Černá CAT-15-PP 50m SHR-20-6NB Polyamid, RMS-85 Černá CAT-20-PP 30m SHR-25-6NB Polyamid, RMS-85 Černá CAT-25-PP 20m SHR-32-6NB Polyamid, RMS-85 Černá CAT-32-PP 15m SHR-05-6V0B Polyamid UL94 V0, RMS-95 Černá CAT-05-PP 100m SHR-08-6V0B Polyamid UL94 V0, RMS-95 Černá CAT-08-PP 100m SHR-15-6V0B Polyamid UL94 V0, RMS-95 Černá CAT-15-PP 50m SHR-20-6V0B Polyamid UL94 V0, RMS-95 Černá CAT-20-PP 30m SHR-25-6V0B Polyamid UL94 V0, RMS-95 Černá CAT-25-PP 20m SHR-32-6V0B Polyamid UL94 V0, RMS-95 Černá CAT-32-PP 15m SHR-05-PPB Polypropylen, RMS-94 Černá CAT-05-PP 100m SHR-08-PPB Polypropylen, RMS-94 Černá CAT-08-PP 100m SHR-15-PPB Polypropylen, RMS-94 Černá CAT-15-PP 50m SHR-20-PPB Polypropylen, RMS-94 Černá CAT-20-PP 30m SHR-25-PPB Polypropylen, RMS-94 Černá CAT-25-PP 20m SHR-32-PPB Polypropylen, RMS-94 Černá CAT-32-PP 15m SHR-08-PPW Polypropylen, RMS-94 Bílá CAT-08-PP 100m SHR-15-PPW Polypropylen, RMS-94 Bílá CAT-15-PP 50m SHR-20-PPW Polypropylen, RMS-94 Bílá CAT-20-PP 30m SHR-25-PPW Polypropylen, RMS-94 Bílá CAT-25-PP 20m SHR-32-PPW Polypropylen, RMS-94 Bílá CAT-32-PP 15m SHR-15-PPS Polypropylen, RMS-94 Stříbrná CAT-15-PP 50m SHR-20-PPS Polypropylen, RMS-94 Stříbrná CAT-20-PP 30m SHR-25-PPS Polypropylen, RMS-94 Stříbrná CAT-25-PP 20m SHR-32-PPS Polypropylen, RMS-94 Stříbrná CAT-32-PP 15m Montážní nástroj číslo A Max. Ø svazku B Kompatibilní s: Barva Materiál v bal. CAT-05-PP-BL SHR-05-YYY* Modrá Polypropylen, RMS-94 1 CAT-08-PP SHR-08-YYY* Oranžová/bílá Polypropylen, RMS-268 a polyacetal, RMS CAT-15-PP SHR-15-YYY* Oranžová/bílá Polypropylen, RMS-268 a polyacetal, RMS CAT-20-PP SHR-20-YYY* Oranžová/bílá Polypropylen, RMS-268 a polyacetal, RMS CAT-25-PP SHR-25-YYY* Oranžová/bílá Polypropylen, RMS-268 a polyacetal, RMS CAT-32-PP SHR-32-YYY* Oranžová/bílá Polypropylen, RMS-268 a polyacetal, RMS Nástroj je možno objednat v balení po 100 ks. Pro balení po 100 ks přidejte na konec objednacího čísla -BU (např. CAT-08-PP-BU). * YYY = materiál SHR 346 tel fax

20 HADICE NA OCHRANU KABELŮ A PŘÍSLUŠENSTVÍ Ochrana kabelových svazků HW Polyetylen, RMS-409 'OD' 'ID' číslo Přírodní Černá OD Ø ID Ø Tloušťka stěny Pro průměr svazku W v bal. HW PE HW PE-BK HW-5-7-PE HW-5-7-PE-BK HW-8-10-PE HW-8-10-PE-BK HW PE HW PE-BK HW PE HW PE-BK HW PE HW PE-BK HW PE HW PE-BK HW PE HW PE-BK Všechny rozměry se vztahují na extrudované hadice před řezáním. Ochranná spirála SR 1794 Černý polyetylen Lehká ochranná spirála Hospodárnější možnost ochrany hadic a kabelů S d D číslo Průměr kabelu cca D d S v bal. S B X E m S B X E m S B X E m S B X E m S B X E m S B X E m S B X E m S B X E m sales@essentracomponents.cz web 347

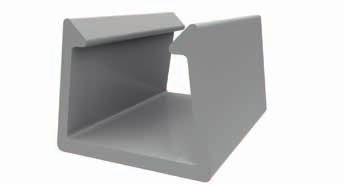

21 HADICE NA OCHRANU KABELŮ A PŘÍSLUŠENSTVÍ Samolepicí kabelový kanálek SCD Béžové RMS-409, lepidlo, RMS-15 Oboustranná lepicí páska tloušťky 1,6 číslo Doporučené pro kabely A Rozm. B Ø svazku C KOAXIÁLNÍ POČÍTAČOVÉ v bal. SCD RG58-10 ks s délkou 1,8 m SCD RG59,62,6 Kabel 9 10 ks s délkou 1,8 m Zavírací samolepicí kabelový kanálek SRL Bílé PVC UL94 V0 Novinka Samolepicí provedení pro rychlou a jednoduchou montáž Po zavření krytu jsou kabely upevněny na požadovaném místě Nízká hmotnost a atraktivní vzhled B C A W Délka číslo A B W C cca (m) v bal. SRL1-3-WH6A stop SRL1-5-WH6A stop SRL1-10-WH6A stop 348 tel fax

22 HADICE NA OCHRANU KABELŮ A PŘÍSLUŠENSTVÍ Ohebný kanálek Richflex RX Šedý polypropylen, RMS-177 ; lepidlo, RMS-93 1 kus = 0,5 m A Vnitřní sekce Uchycení číslo mm2 v bal. (ks) RX Šroub 112 RX Samolepicí provedení 112 RX Šroub 84 RX Samolepicí provedení 84 RX Šroub 112 RX Samolepicí provedení 112 RX Šroub 70 RX Samolepicí provedení 70 RX Šroub 50 RX Samolepicí provedení 50 RX Šroub 50 RX Samolepicí provedení 50 RX Šroub 32 RX Samolepicí provedení 32 4,5 TYP. 8 TYP TYP 7,5 TYP 5 TYP Stand. délka 500 Perforovaný ochranný kanálek na vodiče SRWD Šedé PVC Novinka Součástí dodávky je základna i kryt Sloupky mají zářezy pro snadné odlomení Univerzální použití pro vedení a ochranu vodičů v řídicích panelech, rozvaděčových skříních a telekomunikačních zařízeních Odnímatelný kryt umožňuje manipulaci s kabely uvnitř kanálku 1 kus = 2 metry C C REF. B A D Typ číslo A B C D uchycení v bal. SRWD SRWD SRWD SRWDN SRWD SRWDN SRWD Typ Mounting uchycení Style 11 Typ Mounting uchycení Style sales@essentracomponents.cz web 349

23 HADICE NA OCHRANU KABELŮ A PŘÍSLUŠENSTVÍ Hadice na ochranu kabelů Naše výrobky byly vyvinuty a testovány tak, aby splnily i ty nejnáročnější standardy kvality a normy po celém světě. Nabízíme Vám: Kovové i nekovové hadice na ochranu kabelů a příslušenství Balení obsahující hadice na ochranu kabelů a koncovky s pojistnými maticemi v jednom pro jednoduchou aplikaci Kvalitní produkty, které splňují vaše každodenní potřeby Uživatelsky zajímavé produkty, které šetří váš čas při montáži Odborné poradenství Expedice v den objednání Krátká referenční příručka Kovové hadice na ochranu kabelů HADICOVÝ SYSTÉM SR 1756 Pozinkovaná ocel Třída ochrany IP Pevnost v tlaku kg/100mm Pevnost v tahu kg 20 mm jmenovitého průměru Barva IP Pozink Vysoká únavová životnost Teplotní odolnost -100 C až +300 C Ohebné Nízké Bezhalogenové nebezpečí požáru Samozhášivé Vysoká odolnost vůči otěru Vysoce odolné vůči UV záření SR 1757 Pozinkovaná ocel poplastovaná PVC IP Černá -15 C až +70 C Nekovové hadice na ochranu kabelů HADICOVÝ SYSTÉM SR 1758 Polyamid Třída ochrany IP Pevnost v tlaku kg/100mm Pevnost v tahu kg 20 mm jmenovitého průměru Barva Vysoká únavová životnost IP66, IP Černá Teplotní odolnost -40 C až +120 C Ohebné Nízké Bezhalogenové nebezpečí požáru Samozhášivé Vysoká Vysoce odolnost odolnost vůči vůči otěru UV záření SR 1759 Polypropylen IP40, IP Černá -20 C až +90 C 350 tel fax

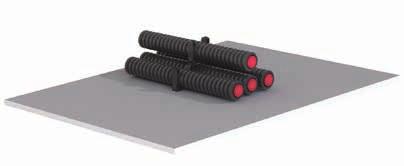

24 HADICE NA OCHRANU KABELŮ A PŘÍSLUŠENSTVÍ Hadice na ochranu kabelů z pozinkované oceli SR 1756 Pozinkovaná ocel Typické použití: podlahové rozvody v administrativních budovách Vysoká mechanická pevnost Vysoce ohebné Teplotní odolnost od -100 C do +300 C Třída ochrany IP40 při použití standardních koncovek Produkt s nízkým nebezpečím požáru Samozhášecí Vysoce oděruvzdorný Hadice na ochranu kabelů z pozinkované oceli poplastované SR 1757 Pozinkovaná ocel potažená PVC Typické použití: ochrana elektrického vedení na strojích Vysoká mechanická pevnost Vysoce ohebné Třída ochrany IP54 při použití standardních koncovek Teplotní odolnost od -15 C do +70 C Koncovky z poniklované mosazi Vlnovec Vlnovec Koncovka s pevným vnějším závitem z poniklované mosazi se skládá ze dvou dílů. Koncovku vložte do hadice a zajistěte maticí. Koncovka s pevným vnějším závitem z poniklované mosazi se skládá ze dvou dílů. Koncovku vložte do hadice a zajistěte maticí. Koncovka s otočným vnějším závitem z poniklované mosazi se skládá ze dvou dílů. Koncovku vložte do hadice a zajistěte maticí. Lze používat se závitovými uzávěry nebo zajistit pojistnou maticí. Koncovka s otočným vnějším závitem z poniklované mosazi se skládá ze dvou dílů. Koncovku vložte do hadice a zajistěte maticí. Lze používat se závitovými uzávěry nebo zajistit pojistnou maticí. číslo Jmenovitý průměr Vnější průměr OD Vnitřní průměr ID Min. poloměr ohybu v bal. 10 m 25 m číslo Jmenovitý průměr Vnější průměr OD Vnitřní průměr ID Min. poloměr ohybu v bal. 10 m 25 m Pevné koncovky Vnější závit z poniklované mosazi číslo Velikost metrického závitu v bal M M M32 2 Pevné koncovky Vnější závit z poniklované mosazi číslo Velikost metrického závitu v bal M M M32 2 Otočné koncovky Vnější závit z poniklované mosazi číslo Velikost metrického závitu v bal M M M32 2 Otočné koncovky Vnější závit z poniklované mosazi číslo Velikost metrického závitu v bal M M M32 2 sales@essentracomponents.cz web 351

25 HADICE NA OCHRANU KABELŮ A PŘÍSLUŠENSTVÍ Polyamidové hadice na ochranu kabelů SR 1758 Černý polyamid Neobsahuje halogeny, síru a fosfor Teplotní rozsah: -40 až 120 C (-20 až 100 C pro pohyblivé aplikace) Vysoce ohebné s vysokou únavovou životností Vysoká mechanická pevnost a odolnost proti rozdrcení Samozhášecí Třída ochrany IP66 při použití standardních koncovek Vysoce oděruvzdorný Vysoce odolné vůči UV záření Třída ohnivzdornosti UL94 V2 Velmi odolné vůči rozpouštědlům a olejům Typické použití: ochrana elektrického vedení na strojích a v budovách OD ID Vlnovec Koleno 90 s vnějším závitem Jednodílné, tenké, rychlá montáž (dodáváno s pojistnými maticemi) Přímá koncovka s vnějším závitem Jednodílné, tenké, rychlá montáž (dodáváno s pojistnými maticemi) Polyamid číslo Jmenovitý Vnější průměr Vnitřní průměr Min. poloměr 25 m 50 m průměr OD ID ohybu v bal Přímá koncovka s vnějším závitem číslo Velikost metrického závitu v bal M M M M28 10 Koleno 90 s vnějším závitem číslo Velikost metrického závitu v bal M M M M28 10 CT hadice na ochranu kabelů CT Černý polyamid 6, tepelně stabilizovaný, RMS-423; Polyetylen LD, RMS-421 Typ 1 Plné provedení Typ 2 Otevřené provedení číslo Množství Tepelně stabilizovaný polyamid 6, RMS 423 Polyetylen LD, RMS-421 v bal. Typ 1 - plné provedení Typ 2 - otevřené provedení Typ 1 - plné provedení Typ 2 - otevřené provedení Ø "A" Ø "B" "C" "D" "E" CT-4.5-A-PA-BK CT-S4.5-A-PA-BK CT-4.5-A-LDPE-BK CT-S4.5-A-PE-BK m CT-8.5-A-PA-BK* CT-S8.5-A-PA-BK CT-8.5-A-LDPE-BK CT-S8.5-A-PE-BK m CT-10-A-PA-BK* CT-S10-A-PA-BK CT-10-A-LDPE-BK CT-S10-A-PE-BK m CT-12-A-PA-BK* CT-S12-A-PA-BK CT-12-A-LDPE-BK CT-S12-A-PE-BK m CT-17-A-PA-BK CT-S17-A-PA-BK CT-17-A-LDPE-BK CT-S17-A-PE-BK m CT-23-A-PA-BK CT-S23-A-PA-BK CT-23-A-LDPE-BK CT-S23-A-PE-BK m CT-29-A-PA-BK* CT-S29-A-PA-BK CT-29-A-LDPE-BK CT-S29-A-PE-BK m *Č. UL E tel fax

26 HADICE NA OCHRANU KABELŮ A PŘÍSLUŠENSTVÍ Polypropylenové hadice na ochranu kabelů - sada SR 1759 Černý polypropylen Balení obsahuje 10m polypropylenové hadice, 10 koncovek a 10 pojistných matic Dodáváno v praktickém balení pro jednoduchou manipulaci a skladování Typické použití: ochrana elektrického vedení v budovách, obzvláště v betonu a omítce, ochrana vedení ve strojích Třída ochrany IP66 při použití standardních koncovek Odolnost vůči kyselinám Teplotní odolnost od -20 C do +90 C Samozhášecí ID OD číslo Velikost metrického závitu OD ID v bal M M Stohovatelný držák pro CT hadice CT-HSU Polyamid 6 UL94 V0, RMS-435, černý číslo 'A' 'B' 'D' 'F' 'G' Min. Ø Max. Ø Pro velikost CT hadice v bal. CT-HSU7-BK CT CT-HSU9-BK CT CT-HSU11-BK CT CT-HSU16-BK CT CT-HSU21-BK CT23 50 CT-HSU29-BK CT29 25 'B' MAX. ROZM. MIN. ROZM. ŽEBRA PRO UCHYCENÍ 'A' Zaklapávací svorka na hadice HLCC Černý polyamid 6.6, tepelně stabilizovaný, UL94 V2, RMS-47 Doporučená velikost vlnovce Ø otvoru Tloušťka číslo ID - vnitřní OD - vnější v panelu stěny v balení A B C D E F průměr průměr HLCC-1BK HLCC-2BK "ID" "OD" Rozměry vlnovce sales@essentracomponents.cz web 353

27 HADICE NA OCHRANU KABELŮ A PŘÍSLUŠENSTVÍ Konektor pro CT hadice CT- MSV Černý polyamid 6 UL94 V0, RMS-435; Pojistný kroužek: POM RMS-434 Pojistný kroužek Pojistná matice CGLN (dodávaná samostatně) číslo 'A' 'B' Ø 'C' 'D' Velikost závitu Pro rozměr vlnovce UL č. Kompatibilní pojistná matice CGLN (dodávaná samostatně) v bal. CT-MSV7-M12-BK M12 x 1.5 CT-8.5 E CGLN-M12 50 CT-MSV9-M16-BK M16 x 1.5 CT-10 E CGLN-M16 50 CT-MSV11-M16-BK M16 x 1.5 CT-12 E CGLN-M16 50 CT-MSV16-M20-BK M20 x 1.5 CT-17 E CGLN-M20 50 CT-MSV21-M25-BK M25 x 1.5 CT-23 E CGLN-M25 25 CT-MSV29-M32-BK M32 x 1.5 CT-29 není CGLN-M32 25 Pojistný kroužek Tělo Pravoúhlý konektor pro CT hadice CT-WSV Černý polyamid 6 UL94 V0, RMS-435, pojistný kroužek: POM RMS-434 číslo 'A' 'B' 'C' Ø 'D' Velikost závitu Pro rozměr vlnovce Pojistná matice CGLN (dodávaná samostatně) UL č. v bal. CT-WSV9-M16-BK M16 x 1,5 CT-10 CGLN-M16 E CT-WSV11-M20-BK M20 x 1,5 CT-12 CGLN-M20 E CT-WSV16-M25-BK M25 x 1,5 CT-17 CGLN-M25 E CT-WSV21-M32-BK M32 x 1,5 CT-23 CGLN-M32 neni 25 Příchytka pro SHR SHR-C Černý polyamid 6.6 UL94 V2, RMS-01 Ty p 1 Typ 2 Typ 3 číslo Typ Pro velikost SHR Uchycení v bal. "A" B C D SHR-C Zacvaknutí do otvoru prům. 6,4 v panelu tl. 0, Pro ochranné spirály SHR-C Šroub # 8 nebo M4 500 Richco velikostí SHR-20 SHR-C a SHR-25 Oboustranná lepicí páska tloušťky 0,8, RMS SHR-C Zacvaknutí do čtvercového otvoru 9,5 v panelu 0, tel fax

28 Zaklapávací hranová příchytka pro CT hadice SR 6262 Tělo z polyamidu a svorka z nerezavějící oceli AISI 302 Svorka pro uchycení na hraně tenkého materiálu Rychlá a jednoduchá montáž nasazením na hranu a zaklapnutím hadice Různé varianty uchycení Provedení pro uchycení jedné nebo dvou hadic HADICE NA OCHRANU KABELŮ A PŘÍSLUŠENSTVÍ Ty p 1 Typ 2 Typ 3 Typ 4 Ty p 5 Typ 6 číslo Kompatibilní s CT hadicí* Tloušťka stěny Šířka Délka Výška Výška ke středu CT hadice Typ mm NW mm NW mm NW mm NW mm NW mm NW mm NW mm NW mm NW mm x NW mm x NW mm / x NW mm NW mm NW mm NW mm NW *NW XX odpovídá označení CT hadice CT-XX nebo CT-SXX (viz tabulka na straně 352) v bal. sales@essentracomponents.cz web 355

29 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Zatlačovací ochranné záslepky SR 6275 Silikonová pryž Ochranná záslepka pro montážní otvory na kabelové vývodky Rychlá a jednoduchá montáž zatlačením Provedení pro standardní metrické a PG řady Snadná demontáž díky postrannímu úchytu Třída ochrany IP67 CHARACTERS 0.2 RAISED CHARACTERS 0.2 RAISED CHARACTERS 0.2 RAISED CHARACTERS 0.2 RAISED číslo Pro kabelové vývodky v bal. Průměr otvoru Tloušťka stěny Metrické/PG M12 / PG M16 / PG M20 / PG11 + PG PG M25 / PG M tel fax

30 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Standardní průchodky - palcová řada SR1700/1701 Černé měkčené PVC Chrání vodiče a kabely při průchodu panely Černá termoplastická pryž (TPR) Odolává olejům a mazivům Teplotní odolnost od -40 C do 135 C TPE Ekologičtější náhrada PVC Vhodný pro náročná prostředí s širším rozsahem provozních teplot Velmi stálý materiál nabízí dlouhou provozní životnost číslo d2-montážní h-tloušťka PVC TPR otvor - stěny d1 D H v bal * * * číslo d2-montážní h-tloušťka PVC TPR otvor stěny d1 D H v bal ** ** * VX321 s tvrdostí Shore A 43 ** Zaoblené vnitřní provedení TPE číslo d2-montážní h-tloušťka TPE UL94 HB TPE UL94 V0 otvor stěny d1 D H v bal. HG-2 HG-2-V HG-2.5 HG-2.5-V HG-3 HG-3-V HG-3.5 HG-3.5-V HG-4 HG-4-V HG-5 HG-5-V HG-17 HG-17-V HG-6 HG-6-V HG-8 HG-8-V HG-9 HG-9-V HG-11 HG-11-V HG-10 HG-10-V HG-18 HG-18-V HG-12 HG-12-V HG-14 HG-14-V HG-16 HG-16-V sales@essentracomponents.cz web 357

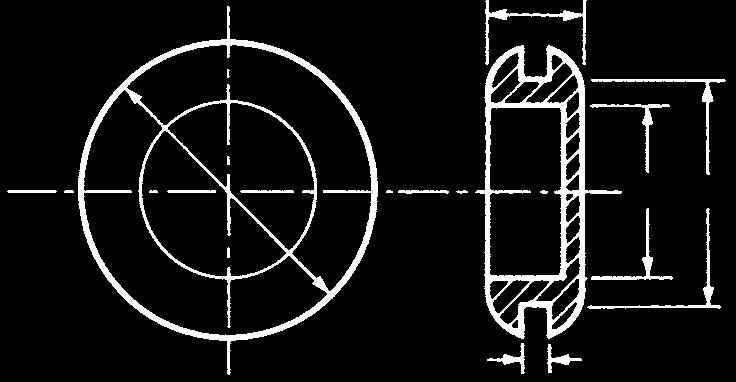

31 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Standardní průchodky - metrická řada SR1700/SR1713 SR1700 černé měkčené PVC/SR1713 černá pryž EPDM Chrání vodiče a kabely při průchodu ocelovými plechy a panely EPDM - teplotně odolný materiál pro použití v náročných teplotních podmínkách -40 C až 125 C číslo Montážní Tloušťka PVC EPDM d1 D H v bal. otvor (d2) stěny (h) číslo Montážní Tloušťka PVC EPDM d1 D H v bal. otvor (d2) stěny (h) Rychlonasazovací průchodky SR 1702 Černé měkčené PVC / TPE, RMS-262 / silikonová pryž, RMS-368 Tvar průchodky umožňuje rychlou a jednoduchou montáž z jedné strany do požadované pozice. Černé měkčené PVC číslo Tloušťka stěny h v bal. 1.5mm 2.0mm 3.0mm d1 d TPE/Silikonová pryž číslo Tloušťka stěny h 1.5mm 2.0mm 3.0mm v bal. d1 d2 TPE TPE Silikonová pryž QFG QFG QFG QFG QFG QFG QFG tel fax

32 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Průchodky (IP67 ) SR 1703 E PD M Zaručují prachotěsné a vodotěsné uzavření Vhodné pro externí aplikace Slouží jako zátka dokud není proražena kabelem Odolává vibracím Nové rozměry Rychlá a snadná instalace: 1. Vtlačte do otvoru 2. Proražte membránu prostrčením kabelu 3. Jemně popotáhněte kabel zpět, aby se zajistil Ty p 1 Typ 2 Metrická řada (Typ 2) číslo číslo Montážní otvor Tloušťka Průměr (šedá) (černá) D L H stěny kabelu v bal M M M M M M M M PG řada číslo číslo číslo Montážní otvor Tloušťka Průměr typ 2 (šedá) typ 2 (černá) typ 1 D L H stěny kabelu v bal LTG * PG PG PG PG PG PG PG Stupňovité průchodky SR 1709 Černé měkčené PVC Stupňovité pouzdro lze seříznout podle potřeby Vhodné na celou řadu průměrů kabelů Chrání kabely při průchodu ocelovými plechy a panely Slouží jako zátka dokud není proražena kabelem Flexibilní průchodka A H G Černá pryž EPDM, 60 Shore A, RMS-420 Max. úhel 45 Ø h Ø29.4 Ø4.5 d 11.7 t číslo Průměr d t h kabelu v bal Ø24 Ø18 Ø37.5 číslo v bal. Ø kabelu Pro tl. stěny Ø otvoru AHG sales@essentracomponents.cz web 359

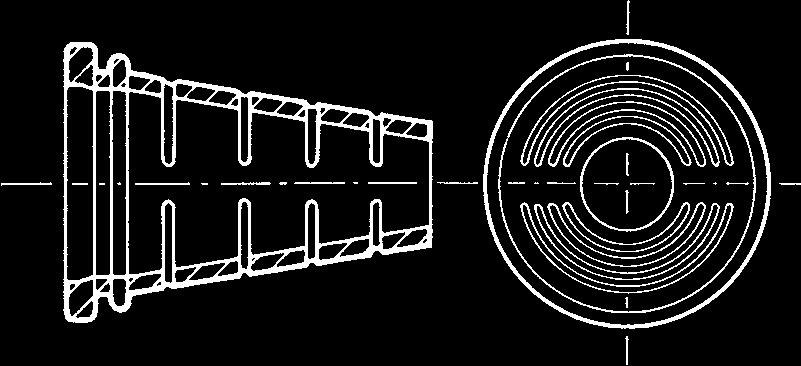

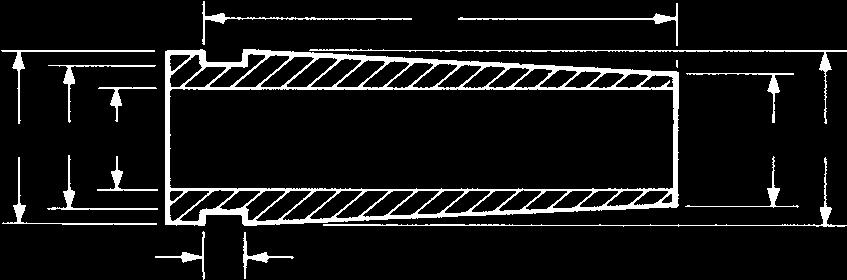

33 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Průchodky izolační s membránou SR 1705 Černé měkčené PVC nebo TPE, RMS-262 Tenká membrána se přizpůsobí a spolehlivě ochrání celou řadu velikostí kabelů Průhodky s prodlouženým hrdlem SR 1710 Černé měkčené PVC Poskytují mimořádnou oporu a ochranu kabelů při průchodu ocelovými plechy a panely Typ 1 Typ 1 číslo D d 2 d 1 d 5 h1 d 4 d 3 h 2 v bal * * na zúženém konci lze použít nákružek h2 H D d2 d1 d3 d4 D h d 1 d 2 Ty p 2 číslo D d 2 d 1 h1 d 4 d 3 h h 1 v bal Typ 2 h 1 h 2 O b j. číslo DGB-2.5 DGB-4 DGB-5 DGB-6 DGB-7 DGB-10 DGB-11 DGB-13 TypMateriál PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC TPE TPE TPE TPE TPE TPE TPE TPE TPE D d1 d2 h H v bal D d 2 d1 Ty p e 3 číslo D d 1 d 2 d 3 h1 h Multi kabelová průchodka Stupňované hrdlo lze seříznout podle potřeby v bal číslo V e l i k o s t otvoru P r o tloušťku stěny P r ů m. kabelu v bal d tel fax

34 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Dvojité zasunovací průchodky SR 1753 Šedý polyetylen / termoplastický elastomer Třída ochrany IP66 Teplotní odolnost od -40 C do +80 C, krátkodobě přibližně do +100 C Prachotěsné, rychlá a jednoduchá montáž Vhodné pro materiály o tloušťce stěny více než 2mm Dvojité šroubovací průchodky SR 1752 Šedý polyetylen / termoplastický elastomer Třída ochrany IP66 Teplotní odolnost od -30 C do +80 C, krátkodobě přibližně do +100 C Prachotěsné, rychlá a jednoduchá montáž Vhodné pro montážní otvory se závitem číslo Průměr kabelu d D V ý š k a v bal číslo V e l i k o s t Průměr kabelu závitu (d) S W D V ý š k a v bal M16 x M20 x M25 x M32 x Odlehčovač tahu s membránou SR 1755 Šedý polyamid / termoplastický elastomer Třída ochrany IP66/67 Teplotní odolnost od -40 C do +65 C Odolné vůči UV záření Vhodné pro aplikace s omezeným prostorem Tloušťka stěny: 0,8-3,5 mm Průměr kabelu číslo v bal. d D V ý š k a Průchodky s membránou SR 1754 Polyamid / termoplastický elastomer Třída ochrany IP67 Teplotní odolnost od -20 C do +125 C Vhodné do hladkých otvorů Rychlá a jednoduchá montáž bez použití nástrojů Nové rozměry Uchycení kabelů typu A (podobně jako u většiny kabelových vývodek) Těsní i před protažením kabelu Pomocí kabelu membránu prorazte Tloušťka stěny: 1,5 5,0 mm číslo Otvor Průměr Tloušťka ve Šedá Černá Bílá h d D kabelu stěny v bal. stěně M M M M D h d sales@essentracomponents.cz web 361

35 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Průchodkové pásy SR 1712 Přírodní polyetylen nebo polyamid, RMS-413 Chrání před poškozením ostrými hranami panelu Ideální do malých poloměrů ve výřezech a otvorech panelů Ty p 1 h Typ 2 l h L 4 4 mm REF POUZE ZOUBKOVANÝ SERRATED ONLY l L H H 0,4-2,0 mm SLOT DEPTH číslo v bal. Typ Materiál Plné provedení Zoubkované provedení L l h H (m) Polyetylen Polyetylen Polyetylen Polyetylen Polyetylen Polyetylen NGSE-1 SNGSE-1 2 Polyamid NGSE-2 SNGSE-2 2 Polyamid NGSE-2.5 SNGSE Polyamid NGSE-3 SNGSE-3 2 Polyamid NGSE-4 SNGSE-4 2 Polyamid NGSE-5 SNGSE-5 2 Polyamid PGSE-1 SPGSE-1 2 Polyetylen (RMS-412) SPGSE Polyetylen (RMS-412) PGSE-2 SPGSE-2 2 Polyetylen (RMS-412) PGSE-2.5 SPGSE Polyetylen (RMS-412) PGSE-3 SPGSE-3 2 Polyetylen (RMS-412) PGSE-4 SPGSE-4 2 Polyetylen (RMS-412) PGSE-5 SPGSE-5 2 Polyetylen (RMS-412) Průchodkový pás s lepidlem NGSG/SNGSG/PGSG/SPGSG Lepidlo citlivé na tlak (RMS -96) "GAP" 4 mm 0,4/1,5 mm OBĚ STRANY číslo Barva Materiál Plné provedení Zoubkované provedení Tloušťka stěny GAP "A" B C v bal. NGSG-2 SNGSG-2 Přírodní Polyamid UL94 HB, RMS Role 30 m - SNGSG-2B Černá Polyamid UL94 HB, RMS Role 30 m NGSG-2.5 SNGSG-2.5 Přírodní Polyamid UL94 HB, RMS Role 30 m NGSG-3 SNGSG-3 Přírodní Polyamid UL94 HB, RMS Role 30 m PGSG-2 SPGSG-2 Přírodní Polyetylen, RMS Role 30 m PGSG-2B SPGSG-2B Černá Polyetylen, RMS Role 30 m PGSG-6* SPGSG-6* Přírodní Polyetylen, RMS Role 30 m PGSG-6B* - Černá Polyetylen, RMS Role 30 m PGSG-2.5 SPGSG-2.5 Přírodní Polyetylen, RMS Role 30 m PGSG-2.5B SPGSG-2.5B Černá Polyetylen, RMS Role 30 m - SPGSG-7* Přírodní Polyetylen, RMS Role 30 m PGSG-3 SPGSG-3 Přírodní Polyetylen, RMS Role 30 m PGSG-3B SPGSG-3B Černá Polyetylen, RMS Role 30 m - SPGSG-8* Přírodní Polyetylen, RMS Role 30 m *Velmi pružné provedení Pouze zoubkované provedení 362 tel fax

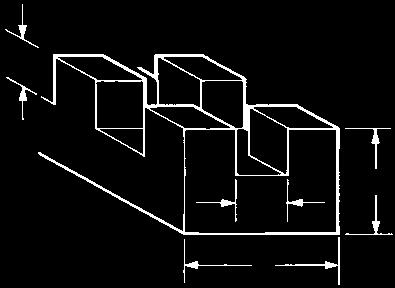

36 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Pryžová ochrana hrany RG Černý TPE, RMS-214 TYP. číslo Pro tl. stěny A B v bal. RG Role 30 m RG Role 30 m RG Role 30 m Pásek na hranu Duro-Strip DSC Šedý polyamid 6, RMS-413 Šedý polyamid 66.6, RMS-21 číslo A 0,4 B 0.8 C Pro tl. stěny Materiál v bal. DSC Polyamid plněný MDS, RMS ks po 1,22 m DSC Polyamid, RMS ks po 1,22 m DSC Polyamid, RMS ks po 1,22 m DSC Polyamid plněný MDS, RMS ks po 1,22 m Kanálek na hranu CH Bílý polystyren, RMS-16 Ty p 1 Typ 2 číslo Typ A B Min. C D v bal. CH200X ks po 1,22 m CH15X ks po 1,22 m CH20X ks po 1,22 m sales@essentracomponents.cz web 363

37 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Plastová ochrana hrany MGS Přírodní polyamid 6.6, RMS-01 Splňuje NASM21266 Minimální poloměr ohybu 12,7 mm TYP číslo v bal. Tl. stěny A + 0,38/-0,13 B /-0.13 C /-0.13 D /-0.13 (ks) MGS MGS MGS MGS MGS MGS MGS Typ 1 TYP Kovová ochrana hrany MCG/MCGF Černá, nerezavějící ocel AISI 304, RMS-283; poplastování: polyamid 11, RMS-192 Dielektrická pevnost: 1000 V při 50 Hz Provozní teplota: -40 C až 140 C Třída ohnivzdornosti: UL94 V0 Díky své konstrukci je řada MCGF pružnější než řada MCG Proužek barevného značení TYP * číslo je vyznačeno na povrchu produktu Typ 2 TYP číslo Typ T W Barva označovacího proužku, RMS-346 v bal. MCG-1N Bez označení 30m role MCG-2N Bez označení 30m role MCG-3N Bez označení 30m role MCG-4N Bez označení 30m role MCG-6N Bez označení 30m role MCGF-1N Bílá 30m role MCGF-2N Růžová 30m role MCGF-3N Žlutá 30m role Vyžadován ruční řezný nástroj, obj. číslo nástroje MCGS-1 Kovová ochrana hrany s polštářkem MCCG Černá nerezavějící ocel AISI 304, RMS-283; poplastování: polyamid 11, RMS-192, podložení: TPE, 60 Shore D, RMS-300 Dielektrická pevnost: 1500 V při 50 Hz Rozsah provozních teplot: -40 C až 85 C Třída ohnivzdornosti: UL94 V0 TYP * číslo je vyznačeno na povrchu produktu číslo Tloušťka stěny T W v bal. MCCG-1N m role MCCG-2N m role MCCG-3N m role MCCG-4N m role MCCG-6N m role Vyžadován ruční řezný nástroj, obj. číslo nástroje MCGS tel fax

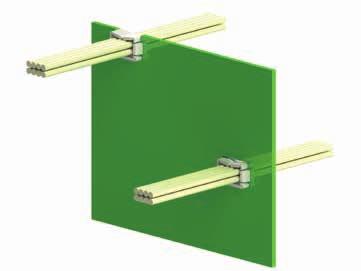

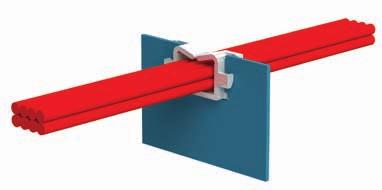

38 Kabelové sedlo do hrany panelu EWSE Polyamid 6.6 UL94 V2, RMS-01 číslo A B C D Tl. stěny Barva Typ v bal. EWSE Přírodní EWSE Přírodní EWSE Černá EWSE Přírodní EWSE Šedá STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Typ 1 Typ 2 ROZM. TYP TYP Doporučený montážní otvor Doporučený montážní otvor Kabelové sedlo do hrany panelu EWSE Přírodní polyamid 6.6, RMS-01 číslo v bal. EWSJS TYP ROZM. Montáž na hranu Montáž do průchozího otvoru Tloušťka stěny: 0.8 až 2 sales@essentracomponents.cz web 365

39 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Kabelové sedlo na hranu HEWSE Přírodní polyamid Polyamid 6.6 UL94 V2, RMS-01 číslo Polyamid 6.6 UL94 V0, RMS-19 Typ Tloušťka A stěny v bal. HEWSE HEWSE HEWSE HEWSE HEWSE HEWSE Typ 1 Typ 2 Montážní otvor Montážní otvor Typ 1 Montážní otvor Kabelové sedlo do hrany panelu LEWSE Přírodní polyamid číslo Tloušťka Polyamid Polyamid 6.6 UL94 V0, Typ stěny 6.6, RMS-01 RMS-19 v bal. LEWSE LEWSE LEWSE LEWSE LEWSE LEWSE LEWSE LEWSE ROZM Typ 2 Montážní otvor Typ 3 Typ 4 ROZM Montážní otvor Montážní otvor 366 tel fax

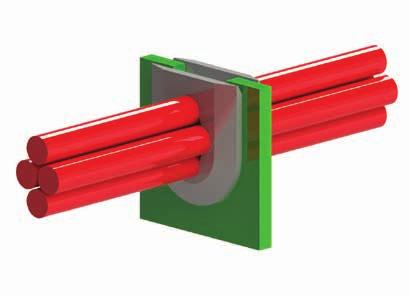

40 Kabelová průchodka CGA Černá silikonová pryž, 70 Shore A, RMS-379 Pružný materiál se přizpůsobí různým průměrům a průřezům kabelů Stálá provozní teplota: 150 C číslo Tloušťka stěny Max. Ø svazku v bal. CGA STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY PRŮŘEZ Kabelová průchodka CGB Černá silikonová pryž, 65 Shore A, RMS-379 Stálá provozní teplota: 180 C Nákresy zobrazují již namontovaný produkt číslo Max. tloušťka stěny v bal. CGB Kabelová průchodka CGC Přírodní polyamid 6.6 UL94 V2, RMS-01 Stálá provozní teplota: 80 C Nákresy zobrazují již namontovaný produkt číslo Tloušťka stěny v bal. CGC PRŮŘEZ sales@essentracomponents.cz web 367

41 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Vsazovaná pouzdra SR 1706 Černý polyamid 6.6 Snadná montáž do panelu, nejsou třeba žádné nástroje Třída ohnivzdornosti UL94 V2 Chrání proti ostrým hranám otvorů v panelech d1 1.6 D h číslo Průměr Max. tloušťka v bal. montážního otvoru stěny d 1 D h PGSB PGSB PGSB PGSB PGSB PGSB PGSB PGSB PGSB PGSB PGSB PGSB PGSB PGSB PGSB PGSB číslo Průměr Max. tloušťka v bal. montážního otvoru stěny d 1 D h PGSB PGSB PGSB PGSB PGSB PGSB PGSB PGSB PGSB PGSB PGSB PGSB PGSB tel fax

42 Pouzdra Snub SR 1724 Černý polyamid 6.6 (třída ohnivzdornosti: UL94 V2 ) STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY h D číslo SB SB-2 SB Průměr Max. tloušťka montážního otvoru stěny Rozměry pouzdra Průměr kabelu D h v bal Lesklé zaslepovací zátky SR 1740 Černý polyamid 6.6 (třída ohnivzdornosti UL94 V2) Záslepka pro nevyužité otvory v panelech tloušťky až 3,2 mm Klip pro lepší uchycení v otvoru Jednoduchá a rychlá montáž Max. tloušťka číslo A B C D stěny (E) v bal sales@essentracomponents.cz web 369

43 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Otevřené/Uzavřené průchodky SR 1737 Černý polyamid 6.6 (Třída ohnivzdornosti: UL94 V2) h Univerzální centrovací pouzdra SR 1707 Černý polyamid Snadná montáž do panelu Chrání proti ostrým hranám otvorů, absorbuje vibrace Ideální na vodiče, kabely a předměty nepravidelného tvaru D D Rozměry stěny Průměr Max. tloušťka Max. vnitřní číslo D h v bal. montážního otvoru stěny prům Otevřená/Uzavřená pouzdra SR 1738 Černý polyamid 6.6 (třída ohnivzdornosti: UL94 V2 ) h D číslo Průměr montážního otvoru Max. tloušťka stěny h Max. vnitřní prům. D h v bal. PGSD-1* PGSD-5* PGSD-2* PGSD-6* PGSD-3* PGSD-7* PGSD-4* PGSD-8* PGSD-9* PGSD-10* PGSD-11* * UL #E v číslo Průměr montážního otvoru Max. tloušťka stěny D d1 h bal. PGSA-0407A* PGSA-1013A* PGSA-1316A* PGSA-1519A* PGSA-1822A* PGSA-2024A1* PGSA-2024A* PGSA-2327A* PGSA-2529A* PGSB-0609A* PGSB-1A* PGSB-2A* PGSB-1013A* PGSB-3A* PGSB-1316A* PGSB-1216A* PGSB-1519A* PGSB-1822A* PGSB-9A* PGSB-4A* PGSB-5A* PGSB-6A* PGSB-7A* PGSB-8A* * UL #E d1 Otevřená univerzální pouzdra PGSC Černý polyamid 6.6 UL94 V2 Rychlá a jednoduchá montáž Otevřená konstrukce umožňuje vložit i do otvoru, kterým již kabel prochází Pružný materiál číslo Průměr montážního otvoru Pro tloušťku stěny Maximální vnitřní průměr D Novinka A C v bal. A C D PGSC-1319A PGSC-1422A PGSC-1926A PGSC-2128A tel fax

44 Klenuté krycí zátky SR 1086 Polyamid (třída ohnivzdornosti UL94 V2) Do panelů tloušťky 1,6 až 3,2 mm Ideální k zakrytí otvorů v panelech od průměru 4,8 do 51 mm STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY D h číslo Rozměry stěny Rozměry zátky Černá Bílá Průměr mont. Max. tloušťka v bal. D h otvoru stěny PGM PGM PGM PGM PGM PGM PGM PGM PGM PGM PGM PGM PGM PGM PGM číslo Rozměry stěny Rozměry zátky Max. tloušťka v bal. Černá Bílá Průměr mont. otvoru D h stěny PGM PGM PGM PGM PGM PGM PGM PGM PGM PGM PGM PGM číslo Tloušťka stěny D d 1 h h 1 v bal Ploché zátky SR 2041 Béžový polyamid Určeno k zakrytí otvorů v tenkých materiálech Dostupné také v bílém, šedém a černém provedení; v případě zájmu kontaktujte, prosím, naše obchodní oddělení D h1 h d1 sales@essentracomponents.cz web 371

45 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Větrací zátky SR 1798 Černý polyamid Umožňuje přístup vzduchu při větrání chladicími ventilátory, při větrání pohyblivých částí a součástí vyzařujících teplo číslo Průměr Max. tloušťka v bal. montážního otvoru stěny D H Vsazované zátky SR 1780 Polyetylen LD Typ 1 Přírodní H Typ 1 Ideální do kovových panelů tloušťky až 3 mm Jednoduchá a rychlá montáž zatlačením Ideální pro tenké materiály d D Typ 2 černá h Typ číslo D d h H v bal Vodovzdorná těsnicí zátka s krytím IP67 LTP Černá silikonová pryž UL94 V0, RMS-398 Třída ochrany IP 67 číslo Ø mont. otvoru A B C Max. tloušťka stěny v bal. LTP LTP LTP LTP LTP LTP LTP tel fax

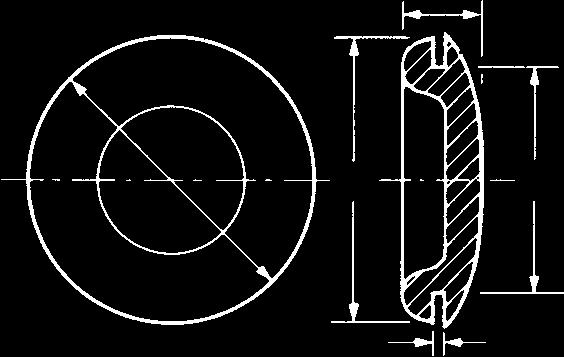

46 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY číslo SR 1750 SR 1751 v bal. Měkčené PVC TPR D d 1 d 2 h H * * plný typ, bez prohlubně na zaslepené straně baleno po ks Záslepky do plechu SR 1750/1751 SR 1750 černé měkčené PVC SR 1751 černá termoplastická pryž Ideální pro použití do plechů Odolné vůči kyselinám Termoplastická pryž - provozní teplota od -40 C do +135 C PVC - provozní teplota do +50 C H D d 1 d 2 h číslo d - průměr otvoru Tloušťka stěny h v bal Plné zátky SR 1795 Černá termoplastická pryž Rychlá a jednoduchá montáž Pro širokou škálu tloušťky stěny Odolává teplotám od -40 C do +135 C h d Pro tloušťku Ø otvoru OD T C Materiál číslo stěny v bal. BP RMS BP RMS Plné zátky s krytím IP67 BP Černý TPE UL94 HB Krytí IP67 při maximální tloušťce stěny sales@essentracomponents.cz web 373

47 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Odlehčovací průchodky samozamykatelné SR 1742 Černý polyamid 6.6 (Třída ohnivzdornosti: UL94 V2) Montážní otvor U z a m y k á n í číslo Pro kabely Velikost otvoru Max. tloušťka Popis dle UL / CSA Černá Bílá Velikost Profil DL1 stěny v bal ST-100N 3.0 x x 7.6 Plochý ST-101N Kruhový ST-201N Kruhový ST-301N Kruhový Split panel - odlehčovací průchodky SR 1744 Polyamid 6.6 (Třída ohnivzdornosti: UL94 V2) Bezpečně upevňuje, izoluje a chrání kabely Ochrana proti působení tahu, tlaku a kroucení, vhodné pro kulaté i ploché kabely L 1 D Uzamykací západka Montážní otvor číslo Barva Popis dle UL / CSA Prům. kabelu Max. tloušťka stěny Velikost otvoru D L1 v bal ČernáSR 8R BíláSR 8R Odlehčovací průchodka SR 1745 Černý polyamid 6.6 (Třída ohnivzdornosti: UL94 V2) N a v l é k n ě t e na kabel Zastrčte kolík Utáhněte Vyrovnejte kabel číslo Barva Popis dle UL / CSA Prům. kabelu v bal Černá ISR x tel fax

48 Odlehčovací průchodky přímé SR 1730 Černý polyamid 6.6 (Třída ohnivzdornosti: UL94 V2 ) STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Montážní otvory L D D d1 d1 Maximální tloušťka rámu Antirotační O v á l n ý číslo Pro kabely Černá Bílá Profil Velikost D d1 L Max. tloušťka stěny v bal Plochý 2.3x x Plochý 2.3x x Plochý 2.3x x Plochý 2.3x x Plochý 3.0x Plochý 3x Plochý 3.0x Plochý 3.0x x Plochý 3.0x x Plochý 5.0x Plochý 5.0x Plochý 3x x Plochý 3x x Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový sales@essentracomponents.cz web 375

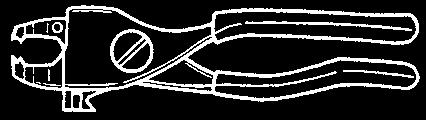

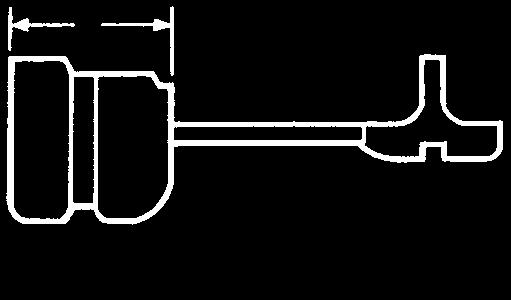

49 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Odlehčovací průchodky SR 1711 Černý polyamid 6.6 Eliminuje napětí a opotřebení kabelu Teplotní odolnost až do +85 C Montážní nástroj k dispozici - obj. číslo Na kulaté nebo oválné otvory Tvar otvoru l 2 l 1 Montážní nástroj D D číslo l3 číslo Číslo UL Pro vodiče Pro kabely Max. tloušťka Profil Velikost D l1 l2 stěny v bal. SRB-D-3 - SP-1,SPT-1 #18/2 Plochý 3x SRB-F-1 E SPT-1 Plochý 3x Plochý 3x SRB-F-2 - SP-1,SPT-1 #18/2 Plochý 2.8x SRB-F-2 - XT (Clockwire) #18/2-2.3x SRB-F-3 E SPT-1 Plochý 3x SRB-F-4 - SP-2,SPT-2 #16/2,HPN #16/2 Plochý 4.1x SRB-F-4 - SP-2,SPT-2 #18/2,HPN #18/2-3.8x SRB-F-5 - HPN #16/3 Plochý 4.1x SRB-F-5 - SPT-2 #18/3-3.8x SRB-F-5 - SPT-3 #16/2-5.1x SRB-F-5 - SPT-3 #18/2-4.6x SRB-F-6 E SPT-1 Plochý 3x SRB-F-7 - SPT-1 #18/3-3x SRB-F-7 - HPN #18/2-3.8x SRB-F-7 - HPN #16/2-4.1x SRB-F-8 E SPT-2 Plochý 3.71x SRB-F-8 E x SRB-F-9 E SPT-2 Plochý 3.71x SRB-F-9 E x Kruhový SRB-R-1 E SVIKruhový SRB-R-1 E SVT SRB-R-2 E SVIKruhový SRB-R-2 E SVT Kruhový SRB-R-3 E SJT #18/3Kruhový SRB-R-4 E SJT #18/3Kruhový SRB-R-5 - SV,SVT #18/2Kruhový SRB-R-5 - SV,SVT #18/ SRB-R-5 - HPD #16/ SRB-R-5 - HPD #18/ SRB-R-6 - SJ,SJT,SJO #16/2Kruhový SRB-R-6 - SJ,SJT,SJO #18/ SRB-R-6 - SJ,SJT,SJO #16/ SRB-R-6 - SJ,SJT,SJO #18/ SRB-R-7 E SJT #16/3Kruhový SRB-R-8 E SJT #16/3Kruhový SRB-R-9 E SJT #14/3Kruhový SRB-R-9 E SRB-R-10 E SJT #14/3Kruhový SRB-R-10 E tel fax

50 Odlehčovací pouzdra SR 6280 Černý polyamid 6.6 UL94 V-2 Zabraňuje vytržení kabelu ze zařízení Zabraňuje nechtěným odpojením kabelu Utěsňuje místo vstupu kabelu STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Ty p 1 Typ 2 Typ 3 Typ 4 Ty p 5 Max. tloušťka Typ Typ Pro vodiče číslo A B C D E stěny v bal. XSRBRA SV / 6 Ø 1000 XSRB SJT / 18.2 Ø 1000 XSRB S.P.S / 12 Ø 1000 XSRB SJT / 10.5 Ø 1000 XSRB SJT / 13.5 Ø 1000 Tloušťka Typ číslo A stěny v bal. XSRBS XSRBS XSRBS sales@essentracomponents.cz web 377

51 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Rychlonasazovací izolační pouzdro SR6442 Přírodní polyamid Chrání vodiče v závitových otvorech Nejčastěji využíváno při výrobě osvětlení Chrání a izoluje Ty p 1 Ty p 1 Typ 2 Typ 2 Typ číslo A B C D E F v bal OBJEDNEJTE SI VZORKY ZDARMA A VYZKOUŠEJTE ZBOŽÍ PŘED NÁKUPEM Kontaktujte nás na čísle nebo navštivte náš web tel fax

52 Kabelová příchytka se zajištěním MLC Černý polyamid 6.6 UL94 V2, RMS-01 Příchytky montované do rámu pro zajištění napájecího kabelu ve spotřebičích Příchytky odlehčují kabel a chrání ho v kovovém výřezu STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY číslo Ø kabelu Tloušťka stěny v bal. MLC Montážní otvory ROZM. ROZM. ROZM. ROZM. Pro umístění samořezného šroubu M3,5-M4 pro termoplast Odlehčovací příchytka SRCCC Příchytky montované do rámu pro zajištění napájecího kabelu ve spotřebičích Příchytky odlehčují kabel a chrání ho v kovovém výřezu Polyamid 6.6 Max. Ø Montážní Typ Barva číslo UL94 V2 kabelu šrouby v bal. SRCC-1 1 RMS-48 Šedá 4.5 M SRCC-2 2 RMS-01 Černá 8 M Typ 1 Typ 2 sales@essentracomponents.cz web 379

53 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Příchytka s prutem HMCC číslo Přírodní polyamid Černý polyamid UL94 V2, RMS-01 UL94 V2, RMS-01 Přírodní polyamid 6.6 UL94 V0, RMS-19 Typ Max. Ø svazku D Samořezné montážní šrouby Tloušťka stěny v bal. HMCC-1-01 HMCC-1-01BK HMCC x # HMCC-2-01 HMCC-2-01BK HMCC # HMCC-3-01 HMCC-3-01BK HMCC x M3.5, M4, # HMCC-4-01 HMCC-4-01BK HMCC x M3.5, M4, # HMCC-1 Typ 1 HMCC-2 Typ 2 ROZM. ROZM. ROZM. Pro samořezné šrouby Pro samořezné šrouby Montážní otvory Montážní otvory 6.85 SQ (2 PLS) HMCC-3 Typ 3 HMCC-4 Typ 4 ROZM. ROZM. ROZM. Pro samořezné šrouby Pro samořezné šrouby Montážní otvory 6.95 SQ. (2 PLS) Montážní otvory 7 SQ. (2 PLS) 380 tel fax

54 KABELOVÉ VÝVODKY A PŘÍSLUŠENSTVÍ Kabelová vývodka s metrickým závitem CG-M Tělo vývodky a matka: polyamid 6 UL94 V2, RMS-36 vnější těsnicí vývodka: CR/NBR, RMS-37 Vnitřní těsnicí vývodka: TPE, RMS-40 Těsnicí podložka: NBR, RMS-41^ Pojistné matice číslo Šedá Černá SW-1 H v bal. CGLN-M12 CGLN-M12-BK CGLN-M16 CGLN-M16-BK CGLN-M20 CGLN-M20-BK CGLN-M25 CGLN-M25-BK CGLN-M32 CGLN-M32-BK CGLN-M40 CGLN-M40-BK Nové rozměry 'SW-1' Třída ochrany: IP68-5 Bar Teplotní odolnost: -20 C až 100 C Pro větší průměr kabelu odstraňte vnitřní těsnicí vývodku 'H' Max. Rozm. 'L' Velikost závitu UL č. E Kabelové vývodky číslo Velikost Prům. kabelu Doporučená hloubka otvoru Šedá Černá závitu L SW-1 H Max. v bal. Min. Ø Max. Ø pro bezzávitovou montáž CG-M12-1* CG-M12-1-BK* M CG-M16-1 CG-M16-1-BK M CG-M20-1 CG-M20-1-BK M CG-M25-1 CG-M25-1-BK M CG-M32-1^ CG-M32-1-BK^ M CG-M40-1^ CG-M40-1-BK^ M *CG-M12-1 prodává se pouze s vnější těsnicí vývodkou. ^Těsnicí podložka je součástí balení Kabelová vývodka s palcovým závitem CG-PG Tělo a matice: polyamid 6 UL94 V2, RMS-36 těsnicí vývodka: CR/NBR, RMS-37 O-kroužek: NBR, RMS-41* Nové rozměry Třída ochrany: IP68-5 Bar Teplotní odolnost: -20 C až 100 C UL č. E Pojistné matice číslo Šedá Černá SW-1 H v bal. CGLN-PG7 CGLN-PG7-BK CGLN-PG9 CGLN-PG9-BK CGLN-PG11 CGLN-PG11-BK CGLN-PG13.5 CGLN-PG13.5-BK CGLN-PG16 CGLN-PG16-BK CGLN-PG21 CGLN-PG21-BK CGLN-PG29 CGLN-PG29-BK CGLN-PG36 CGLN-PG36-BK 'SW-1' 'H' Max. Rozm. 'L' Velikost závitu Kabelové vývodky číslo Velikost Prům. kabelu Doporučená hloubka otvoru pro Šedá Černá závitu L SW-1 H Max. v bal. Min. Ø Max. Ø bezzávitovou montáž CG-PG7-1 CG-PG7-1-BK PG CG-PG7-2 CG-PG7-2-BK PG CG-PG9-1 CG-PG9-1-BK PG CG-PG9-2 CG-PG9-2-BK PG CG-PG11-1 CG-PG11-1-BK PG CG-PG11-2 CG-PG11-2-BK PG CG-PG CG-PG BK PG CG-PG16-1 CG-PG16-1-BK PG CG-PG21-1 CG-PG21-1-BK PG CG-PG21-2 CG-PG21-2-BK PG CG-PG29-1* CG-PG29-1-BK* PG CG-PG36-1* CG-PG36-1-BK* PG CG-PG36-2* CG-PG36-2-BK* PG *těsnicí O-kroužek je součástí balení sales@essentracomponents.cz web 381

55 KABELOVÉ VÝVODKY A PŘÍSLUŠENSTVÍ Polyamidová kabelová hrdla SR 1704 Polyamid 6 Třída ochrany IP68 Třída ohnivzdornosti: UL94 V2 Pojistná matice a těsnicí podložka se objednává samostatně PG řada - standardní montážní závit Černá Černá číslo číslo Šedá Šedá Velikost závitu Velikost závitu Délka montážního závitu Délka montážního závitu Průměr kabelu Průměr kabelu v bal PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG řada - dlouhý montážní závit v bal PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG Metrická řada - dlouhý montážní závit Černá Černá číslo číslo Šedá Šedá Velikost závitu Velikost závitu Délka montážního závitu Délka montážního závitu Průměr kabelu Průměr kabelu v bal M12 x M12 x M16 x M16 x M20 x M20 x M25 x M25 x M32 x M32 x M40 x M40 x M50 x M50 x M63 x M63 x NPT řada v bal " NPT " NPT " NPT " NPT " NPT " NPT Metrická řada - standardní montážní závit číslo Černá Šedá Bílá Modrá Červená Velikost závitu Délka montážního závitu Průměr kabelu M12 x M12 x M16 x M16 x W B R M20 x W B R M20 x W B R M25 x W B R M25 x M32 x M32 x M40 x M40 x M50 x M50 x M63 x M63 x v bal. 382 tel fax

56 Upevňovací matice a těsnění pro kabelové vývodky SR 1741/1729 Polyamid 6, mosaz a neopren KABELOVÉ VÝVODKY A PŘÍSLUŠENSTVÍ Polyamidová matice Mosazná matice Těsnění pro plastové vývodky Těsnění pro mosazné vývodky Polyamid 6 / Neopren Matice Těsnění číslo Velikost v bal. Černá Šedá závitu S h číslo PG PG PG PG PG PG PG PG PG PG M12 x M16 x M20 x M25 x M32 x M40 x M50 x M63 x " NPT " NPT " NPT " NPT M o s a z / N e o p r e n Matice Podložka Velikost číslo číslo závitu S h v bal PG PG PG PG PG PG PG PG PG PG M12 x M16 x M20 x M25 x M32 x M40 x M50 x M63 x " NPT " NPT /4" NPT " NPT P G ř a d a číslo Černá Šedá Velikost závitu Délka montážního závitu Průměr kabelu v bal PG PG PG PG PG PG Metrická řada číslo Černá Šedá Velikost závitu Délka montážního závitu Průměr kabelu v bal M12 x M16 x M20 x M25 x Kabelové vývodky se spirálou SR 1714 Polyamid 6 Upevňovací matice a těsnění dostupné samostatně; teplotní odolnost od -30 C do +80 C N P T ř a d a číslo Barva Velikost závitu Délka montážního závitu Průměr kabelu v bal Černá 3 8" NPT Černá 1 2" NPT sales@essentracomponents.cz web 383

57 KABELOVÉ VÝVODKY A PŘÍSLUŠENSTVÍ Mosazné kabelové vývodky SR 1717 Poniklovaná mosaz Třída ochrany IP68 za použití těsnění Upevňovací matice a těsnění dostupné samostatně Provozní teplota: -20 C až + 85 C V souladu s CE normou PG řada číslo Velikost závitu Délka montážního závitu Průměr kabelu v bal PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG Metrická řada číslo Velikost závitu Délka montážního závitu Průměr kabelu v bal. Řada NPT číslo Velikost závitu Délka montážního závitu Průměr kabelu v bal " NPT " NPT " NPT " NPT " NPT " NPT " NPT " NPT M12 x M12 x M16 x M16 x M20 x M20 x M25 x M25 x M32 x M32 x M40 x M40 x M50 x M50 x M63 x M63 x Nerezové kabelové vývodky SR6462 Nerezavějící ocel A2 (AISI 303) Třída ochrany podle normy EN : IP 68 do 5 bar (30 min) Třída ochrany podle normy DIN T9: IP 69K Provozní teplota od -40 C do +100 C, krátkodobě až +120 C Těsnění: EPDM Metrická řada číslo Velikost závitu Délka montážního závitu Průměr kabelu v bal M12 x M16 x M20 x M25 x M32 x M40 x M50 x M63 x tel fax

58 KABELOVÉ VÝVODKY A PŘÍSLUŠENSTVÍ ATEX - kabelové vývodky pro nízké napětí SR6464 Po l y a m i d Pro základní bezpečnost Ochrana proti výbuchu: II 2 G EX e II II 2 D Ex td A21 IP68 Certifikace: PTB 05 ATEX 1068 X Třída ochrany podle normy EN : IP68 Třída ochrany podle normy DIN T9: IP 69K Žáruvzdornost: zkouška žhavou smyčkou 750 C podle EN Provozní teplota: -40 C do 75 C číslo D - velikost závitu L D L Průměr kabelu v bal M16 x M20 x M25 x M32 x M40 x M50 x M63 x Kabelové vývodky ATEX SR6463 Černý polyamid Bezpečnostní prvek Ochrana proti výbuchu: II 2 G EX e II II 2 D Ex td A21 IP68 Certifikace: PTB 05 ATEX 1068 X Třída ochrany podle normy EN : IP68 do 5 bar (30 min) Třída ochrany podle normy DIN T9: IP 69K Žáruvzdornost: zkouška žhavou smyčkou 750 C podle EN Provozní teplota: -40 C do 75 C číslo D - velikost závitu L L D Průměr kabelu v bal M16 x M20 x M25 x M32 x M40 x M50 x M63 x ATEX - kabelové vývodky do výbušného prostředí SR 1763 Poniklovaná mosaz Ochrana proti výbuchu: II 2 G EX e II II 2 D Ex td A21 IP68 Certifikace: PTB 04 ATEX 1112 X Třída ochrany podle normy EN : IP68 do 5 bar (30 min) Třída ochrany podle normy DIN T9: IP69K Provozní teplota: -40 C do 75 C číslo D - velikost závitu L Průměr kabelu v bal M12 x M16 x M20 x M25 x M32 x M40 x M50 x M63 x sales@essentracomponents.cz web 385

59 KABELOVÉ VÝVODKY A PŘÍSLUŠENSTVÍ Vývodky pro více kabelů SR 6264 Tělo: polyamid, těsnění: pryž EPDM Vložka s více otvory pro kabely Lisovaná těsnicí podložka Třída ochrany podle normy EN : IP 68 do 5 bar (30 min) Provozní teplota od -40 C do +100 C Tělo kabelové vývodky číslo D-typ a velikost závitu Barva L TL Průměr kabelu v bal Metrický M12 x 1,5 Šedá RAL Metrický M16 x 1,5 Šedá RAL Metrický M20 x 1,5 Šedá RAL Metrický M25 x 1,5 Šedá RAL Metrický M32 x 1,5 Šedá RAL Metrický M40 x 1,5 Šedá RAL Metrický M12 x 1,5 Černá RAL Metrický M16 x 1,5 Černá RAL Metrický M20 x 1,5 Černá RAL Metrický M25 x 1,5 Černá RAL Metrický M32 x 1,5 Černá RAL Metrický M40 x 1,5 Černá RAL Vícenásobná těsnicí vložka číslo D-typ a velikost závitu Počet kabelů Průměr kabelu v bal M12 x M12 x M16 x M16 x M20 x M20 x M25 x M25 x M25 x M32 x M32 x M40 x Upevňovací matice číslo D-typ a velikost závitu Barva TL v bal Metrický M12 x 1,5 Šedá RAL Metrický M16 x 1,5 Šedá RAL Metrický M20 x 1,5 Šedá RAL Metrický M25 x 1,5 Šedá RAL Metrický M32 x 1,5 Šedá RAL Metrický M40 x 1,5 Šedá RAL Metrický M12 x 1,5 Černá RAL Metrický M16 x 1,5 Černá RAL Metrický M20 x 1,5 Černá RAL Metrický M25 x 1,5 Černá RAL Metrický M32 x 1,5 Černá RAL Metrický M40 x 1,5 Černá RAL Kompletní produkt tvoří tělo vývodky, těsnicí vložka a upevňovací matice 386 tel fax

60 KABELOVÉ VÝVODKY A PŘÍSLUŠENSTVÍ EMC kabelové vývodky SR 6266 Poniklovaná mosaz Metrické závity Navrženo pro montáž a ochranu stíněných kabelů Třída ochrany podle normy EN : IP 68 do 5 bar (30 min) Provozní teplota: -20 C až +100 C Snižuje vyzařování elektromagnetického šumu Upevňovací matici nutno objednat samostatně Typ 1 - s přítlačným prstencem číslo Průměr kabelu D - Velikost závitu L - Celková délka TL Délka závitu SW - velikost klíče v bal M12 x M16 x M20 x M25 x M32 x M40 x M12 x M16 x M20 x M25 x M32 x M40 x Typ 1 Typ 2 - s přítlačným kuželem Přítlačný kužel číslo Prům. kabelu D Velikost závitu L Celková délka TL Délka závitu SW - velikost klíče v bal M12 x M16 x M20 x M25 x M32 x M40 x Typ 2 Upevňovací matice Typ 1 - upevňovací matice Typ 2 - pojistná matice číslo D Velikost závitu SW - velikost klíče TL Délka závitu Typ v bal M12 x M16 x M20 x M25 x M32 x M40 x M12 x M16 x M20 x M25 x M32 x M40 x sales@essentracomponents.cz web 387

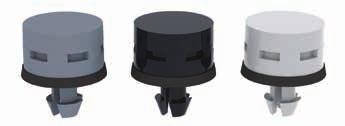

61 KABELOVÉ VÝVODKY A PŘÍSLUŠENSTVÍ Ventilační zátky SR6260 Polyamid 6 V2, akrylátový polymer, těsnění z pryže NBR Umožňuje průchod vzduchu ventilačním otvorem, ale brání pronikání vlhkosti a prachu Zabraňuje nárůstu tlaku v uvnitř zařízení Zabraňuje selhání těsnění nebo problémům s přístupem kvůli rozdílným tlakům Tři různé stupně propustnosti Typ 1 Typ 2 Typ 3 Typ 4 Typ 5 Typ 6 Typ 7 Typ 8 číslo Šedá RAL Šedá RAL Černá RAL Uchycení Propustnost Typ Velikost závitu TL TD H D v bal při 70 mbar (l/h) Krátký závit M12X1, Dlouhý závit M12X1, Zacvaknutím bez závitu Krátký závit M12X1, Krátký závit M16X1, Krátký závit M20X1, Krátký závit M12X1, Dlouhý závit M12X1, Zacvaknutím bez závitu Krátký závit M12X1, Krátký závit M16X1, Krátký závit M20X1, Dlouhý závit M40X1, Krátký závit M12X1, Dlouhý závit M12X1, Zacvaknutím bez závitu Krátký závit M12X1, Krátký závit M16X1, Krátký závit M20X1, Dlouhý závit M40X1, Nerezavějící ocel, akrylátový polymer TD TL H D číslo Uchycení Propustnost Typ Velikost závitu při 70 mbar (l/h) Nízký profil M4 X Dlouhý závit M12 x Krátký závit M12 x Krátký závit M16 x Dlouhý závit M16 x Krátký závit M20 x Dlouhý závit M20 x v bal. 388 tel fax

62 KABELOVÉ VÝVODKY A PŘÍSLUŠENSTVÍ Ochranné záslepky kabelových vývodek SR 1764 Polyamid 6 Nárazuvzdorné Pro utěsnění kabelových vývodek Kabel je možné do vývodky nainstalovat dodatečně číslo Velikost závitu Černá Šedá PG závit Metrický závit h H d D v bal PG7 M12X PG9 M16X1.5 (EU) PG11 M16X PG13.5 M20X1.5 (EU) PG16 M20X M25X1.5 (EU) PG21 M25X M32X1.5 (EU) PG29 M32X M40X1.5 (EU) PG36 M40X PG42 M50X PG48 M63X Záslepky montážních otvorů kabelových vývodek SR 1782 Polyamid 6.6 nebo mosaz K zaslepení nepoužitých otvorů pro kabelové vývodky PG řada - polyamid číslo Černá Šedá d D H h v bal PG PG PG PG PG PG PG PG PG PG D H h d Metrická řada - polyamid číslo Černá Šedá d D H h v bal M12 x M16 x M20 x M25 x M32 x M40 x M50 x M63 x PG řada - mosaz číslo d D H h v bal PG PG PG PG PG PG PG PG PG PG Metrická řada - mosaz číslo d D H h v bal M12 x M16 x M20 x M25 x M32 x M40 x M50 x M63 x sales@essentracomponents.cz web 389

63 ROZVODNÉ KRABICE Rozvodné krabice COMBI SR6444 Tělo: polypropylen se skelným vláknem Těsnění: TPR Samozhášivé, bez obsahu halogenů Rychlá a jednoduchá instalace víka pomocí čtvrtotáčkových plastových šroubů Typ 1 a 2: třída ochrany IP66 dle EN Typ 3, 4 a 5: třída ochrany IP 66/67 dle EN Žáruvzdornost: zkouška žhavou smyčkou 750 C podle EN Měkké a elastické samotěsnicí membrány pro vstup kabelů, jednoduchá a rychlá montáž protlačením kabelu Provedení s třídou ochrany 66 nbeo 67 jsou ideální pro venkovní použití a jiné náročné aplikace, jelikož jsou odolná vůči povětrnostním podmínkám, ultrafialovému záření a otřesům Typ 1 Provozní teplota: -25 C až +50 C, krátkodobě až +75 C 10 elastických samotěsnících membrán ve stěnách krabice, 2 v základně Pro napětí až 400 V Typ 1 B číslo Průměr kabelu LxBxH v bal. Šedá Černá Bílá x76x51 1 H Typ 2 B L H Typ 2 Provozní teplota: -30 C až +100 C, krátkodobě až +120 C 8 elastických samotěsnicích membrán 8 integrovaných závitů M20 x 1,5, není tedy nutné použití upevňovacích matic pro vývodky Pro napětí až 400 V číslo Průměr kabelu LxBxH v bal. Šedá Černá Bílá x85x51 1 H Typ 3 H B L H L Typ 3 Provozní teplota: -30 C až +100 C, krátkodobě až +120 C 7 elastických samotěsnicích membrán ve stěnách krabice, 3 v základně 7 integrovaných závitů M25, není tedy nutné použití upevňovacích matic pro vývodky Pro napětí až 690 V číslo Průměr kabelu LxBxH v bal. Šedá Černá Bílá x110x B tel fax Pokračování na následující straně

64 ROZVODNÉ KRABICE Rozvodné krabice COMBI POKRAČOVÁNÍ SR6444 Typ 4 Typ 4 Provozní teplota: -30 C až +100 C, krátkodobě až +120 C 10 integrovaných závitů (5xM25/M32, 2xM20, 3xM20/M25) ve stěnách 4 integrované závity (2xM25/M32, 2xM20/M25) v základně Pro napětí až 690 V H B L číslo LxBxH v bal. Šedá Černá Bílá x140x82 1 H Typ 5 Provozní teplota: -30 C až +100 C, krátkodobě až +120 C 10 integrovaných závitů (5xM25/M32, 2xM20, 3xM20/M25) 4 integrované závity (2xM25/M32, 2xM20/M25) v základně Pro napětí až 690 V Ty p 5 H H L B číslo LxBxH v bal. Šedá Černá Bílá x140x81 1 L L DIN lišta Do rozvodných krabic COMBI; nutno objednat samostatně B B číslo Kompatibilní s typem v bal Instalační krabice SR6445 H ABS Bezhalogenové Třída ochrany IP65 Dostupné v šedé a černé barvě Hladké stěny bez předvrtaných montážních otvorů Výklopné víko Šrouby jsou ve víku integrovány Zkouška žhavou smyčkou na 650 C L L1 číslo Šedá Černá L l1 H v bal H sales@essentracomponents.cz L1 web 391
