NASTOLTE POŘÁDEK S KABELOVÝM PŘÍSLUŠENSTVÍM

Transkript

1 NASTOLTE POŘÁDEK S KABELOVÝM PŘÍSLUŠENSTVÍM VZORKY ZDARMA Naše kabelové příslušenství vám pomůže spolehlivě vést a chránit kabeláž a minimalizovat tak případné nákladné prostoje či nákladné opravy Vysoká třída ochrany IP pro spolehlivou ochranu vůči prachu, vlhkosti nebo nepříznivým povětrnostním podmínkám Velmi kvalitní produkty pro hospodárnou a odolnou elektroinstalaci NOVINKA NOVINKA NOVINKA NOVINKA VÍCE NEŽ 1600 OCHRANNÝCH A MONTÁŽNÍCH PRVKŮ PRO KABELY A HADICE

2 KABELOVÉ PŘÍSLUŠENSTVÍ HADICE NA OCHRANU KABELŮ A PŘÍSLUŠENSTVÍ STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY KABELOVÉ VÝVODKY A PŘÍSLUŠENSTVÍ 331 PRŮCHODKOVÉ PANELY 343 KABELOVÉ KONCOVKY 346 PŘÍSLUŠENSTVÍ PRO VENTILÁTORY

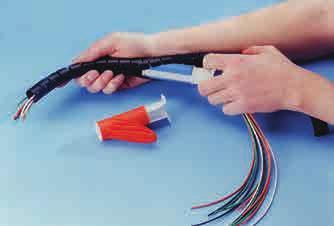

3 HADICE NA OCHRANU KABELŮ A PŘÍSLUŠENSTVÍ Rychlý ovinovač kabelů SR 1723 Polyamid nebo polypropylen Odolné vůči rozdrcení Trvanlivá ochrana vystupujících kabelů Chrání před poškozením a opotřebením bez omezení pružnosti Snadná montáž pomocí instalačního nástroje (objednává se samostatně) Materiál Barva A Max. Ø svazku B C montážního nástroje SHR-05-6NB Polyamid, RMS-85 Černá CAT-05-PP 100m SHR-08-6NB Polyamid, RMS-85 Černá CAT-08-PP 100m SHR-15-6NB Polyamid, RMS-85 Černá CAT-15-PP 50m SHR-20-6NB Polyamid, RMS-85 Černá CAT-20-PP 30m SHR-25-6NB Polyamid, RMS-85 Černá CAT-25-PP 20m SHR-32-6NB Polyamid, RMS-85 Černá CAT-32-PP 15m SHR-05-6V0B Polyamid UL94-V0, RMS-95 Černá CAT-05-PP 100m SHR-08-6V0B Polyamid UL94-V0, RMS-95 Černá CAT-08-PP 100m SHR-15-6V0B Polyamid UL94-V0, RMS-95 Černá CAT-15-PP 50m SHR-20-6V0B Polyamid UL94-V0, RMS-95 Černá CAT-20-PP 30m SHR-25-6V0B Polyamid UL94-V0, RMS-95 Černá CAT-25-PP 20m SHR-32-6V0B Polyamid UL94-V0, RMS-95 Černá CAT-32-PP 15m SHR-05-PPB Polypropylen, RMS-94 Černá CAT-05-PP 100m SHR-08-PPB Polypropylen, RMS-94 Černá CAT-08-PP 100m SHR-15-PPB Polypropylen, RMS-94 Černá CAT-15-PP 50m SHR-20-PPB Polypropylen, RMS-94 Černá CAT-20-PP 30m SHR-25-PPB Polypropylen, RMS-94 Černá CAT-25-PP 20m SHR-32-PPB Polypropylen, RMS-94 Černá CAT-32-PP 15m SHR-08-PPW Polypropylen, RMS-94 Bílá CAT-08-PP 100m SHR-15-PPW Polypropylen, RMS-94 Bílá CAT-15-PP 50m SHR-20-PPW Polypropylen, RMS-94 Bílá CAT-20-PP 30m SHR-25-PPW Polypropylen, RMS-94 Bílá CAT-25-PP 20m SHR-32-PPW Polypropylen, RMS-94 Bílá CAT-32-PP 15m SHR-15-PPS Polypropylen, RMS-94 Stříbrná CAT-15-PP 50m SHR-20-PPS Polypropylen, RMS-94 Stříbrná CAT-20-PP 30m SHR-25-PPS Polypropylen, RMS-94 Stříbrná CAT-25-PP 20m SHR-32-PPS Polypropylen, RMS-94 Stříbrná CAT-32-PP 15m Montážní nástroj A B-max. Ø svazku Kompatibilní s Barva Materiál CAT-05-PP-BL SHR-05-YYY* Modrá Polypropylen, RMS CAT-08-PP SHR-08-YYY* Oranžová/bílá Polypropylen, RMS-268 a polyacetal, RMS CAT-15-PP SHR-15-YYY* Oranžová/bílá Polypropylen, RMS-268 a polyacetal, RMS CAT-20-PP SHR-20-YYY* Oranžová/bílá Polypropylen, RMS-268 a polyacetal, RMS CAT-25-PP SHR-25-YYY* Oranžová/bílá Polypropylen, RMS-268 a polyacetal, RMS CAT-32-PP SHR-32-YYY* Oranžová/bílá Polypropylen, RMS-268 a polyacetal, RMS Nástroj je možno objednat v balení po 100 ks. Pro balení po 100 ks přidejte na konec objednacího čísla -BU (např. CAT-08-PP-BU). *YYY = materiál SHR 296 tel

4 HADICE NA OCHRANU KABELŮ A PŘÍSLUŠENSTVÍ Ochrana kabelových svazků SR 1725 HW Polyetylen, RMS-409 Ochranná spirála SR 1794 Přírodní Černá Ø OD Ø ID Tloušťka stěny Max. Ø svazku W HW PE HW PE-BK m HW-5-7-PE HW-5-7-PE-BK m HW-8-10-PE HW-8-10-PE-BK m HW PE HW PE-BK m HW PE HW PE-BK m HW PE HW PE-BK m HW PE HW PE-BK m HW PE HW PE-BK m Všechny rozměry platí pro extrudovaný profil před řezáním. Černý polyetylen Lehká ochranná spirála Hospodárnější možnost ochrany hadic a kabelů Max. průměr D d S svazku SBX-03-E m SBX-06-E m SBX-08-E m SBX-10-E m SBX-12-E m SBX-15-E m SBX-19-E m SBX-24-E m S D d Příchytka pro SHR (rychlý ovinovač kabelů) SR 1748 SHR-C Černý polyamid 6.6 UL94-V2, RMS-01 Typ 1 Typ 2 Typ 3 Typ A B C D Kompatibilní SHR Provedení SHR-C Zacvakne se do otvoru s průměrem 6.4 v panelu tloušťky SHR-C Pro ovinovač kabelů značky Šroub # 8 nebo M4 500 SHR-C Richco SHR-20 a SHR-25 oboustranná lepicí páska s tloušťkou 0,8, RMS SHR-C Zacvakne se do čtvercového otvoru o rozměru 9.5 v panelu tloušťky sales@essentracomponents.cz web 297

5 HADICE NA OCHRANU KABELŮ A PŘÍSLUŠENSTVÍ Samolepicí kabelový kanálek SR 1726 SCD Béžový polyetylen LD RMS-32, lepidlo, RMS-15 B Oboustranná lepicí páska s tloušťkou 1.6 Doporučeno pro kabely A B C - Ø svazku Koaxiální Počítačové SCD RG58 10 ks s délkou 1.8 m SCD RG Kabel 9 10 ks s délkou 1.8 m POTŘEBUJETE PORADIT? NEVÁHEJTE A ZAVOLEJTE! S důvěrou se obraťte na naše zkušené zákaznické a nebo obchodní oddělení a my Vám pomůžeme s výběrem správného produktu. Volejte tel

6 HADICE NA OCHRANU KABELŮ A PŘÍSLUŠENSTVÍ Ohebný kanálek Richflex SR 1732 RX Šedý polypropylen, RMS-177 ; lepidlo, RMS-93 1 kus = 0,5 m A Vnitřní průřez (mm 2) Uchycení (ks) RX Pomocí šroubů 112 RX Lepidlo 112 RX Pomocí šroubů 84 RX Lepidlo 84 RX Pomocí šroubů 112 RX Lepidlo 112 RX Pomocí šroubů 70 RX Lepidlo 70 RX Pomocí šroubů 50 RX Lepidlo 50 RX Pomocí šroubů 50 RX Lepidlo 50 RX Pomocí šroubů 32 RX Lepidlo TYP. 8 TYP T YP. 7.5 T YP. 5 T YP. Stand. délka 500 Perforovaný ochranný kanálek na vodiče SR 1733 SRWD Šedé PVC Součástí dodávky je základna i kryt Sloupky mají zářezy pro snadné odlomení Univerzální použití, pro vedení a ochranu kabeláže v ovládacích panelech, rozvaděčových skříních a telekomunikačních zařízeních Odnímatelný kryt umožňuje manipulaci s kabely uvnitř kanálku 1 kus = 2 metry Typ 1 Typ 2 C C REF Typ A B C D uchycení SRWD x2m SRWD x2m SRWD x2m SRWDN x2m SRWD x2m SRWDN x2m SRWD x2m A D B sales@essentracomponents.cz web 299

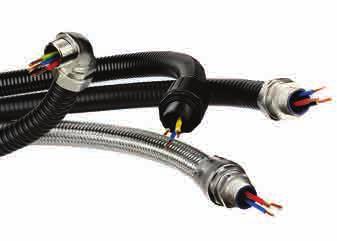

7 HADICE NA OCHRANU KABELŮ A PŘÍSLUŠENSTVÍ Hadice na ochranu kabelů Naše výrobky byly vyvinuty a testovány tak, aby splnily i ty nejnáročnější normy a standardy kvality po celém světě. Nabízíme Vám: Kovové i nekovové hadice na ochranu kabelů a příslušenství Balení obsahující hadice na ochranu kabelů a koncovkys pojistnými maticemi v jednom pro jednoduchou aplikaci Kvalitní produkty, které splňují vaše každodenní požadavky Uživatelsky zajímavé produkty, které šetří váš čas při montáži Odborné poradenství Rychlá expedice a spolehlivé dodávky Krátká referenční příručka Kovové hadice na ochranu kabelů HADICOVÝ SYSTÉM Třída ochrany IP Pevnost v tlaku kg/100 mm Pevnost v tahu (kg) 20 mm jmenovitého průměru Barva Dlouhá životnost Teplotní odolnost Ohebné Nízké nebezpečí požáru Bezhalogenové Samozhášivé Vysoká odolnost vůči oděru Vysoká odolnost vůči UV záření SR1756 pozinkovaná ocel IP Pozink od -100 ºC do 300 ºC SR1757 pozinkovaná ocel potažená PVC IP Černá od -15 ºC do 70 ºC Plastové hadice na ochranu kabelů HADICOVÝ SYSTÉM Třída ochrany IP Pevnost v tlaku kg/100 mm Pevnost v tahu (kg) 20 mm jmenovitého průměru Barva Dlouhá životnost Teplotní odolnost Ohebné Nízké nebezpečí požáru Bezhalogenové Samozhášivé Vysoká odolnost vůči oděru Vysoká odolnost vůči UV záření SR1758 polyamid IP66, IP Černá od -40 ºC do 120 ºC SR1759 polypropylen IP40, IP Černá od -20 ºC do 90 ºC 300 tel

8 HADICE NA OCHRANU KABELŮ A PŘÍSLUŠENSTVÍ Hadice na ochranu kabelů z pozinkované oceli SR 1756 Pozinkovaná ocel Typické použití: podlahové rozvodyv administrativních budovách Vysoká mechanická pevnost Vysoce ohebné Teplotní odolnost od -100 C do +300 C Třída ochrany IP40 při použití standardních koncovek Produkt s nízkým nebezpečím požáru Samozhášecí Vysoce oděruvzdorný Hadice na ochranu kabelů z pozinkované oceli, poplastované SR 1757 Pozinkovaná ocel potažená PVC Typické použití: ochrana elektrického vedení na strojích Vysoká mechanická pevnost Vysoce ohebné Třída ochrany IP54 při použití standardních koncovek Teplotní odolnost od -15 C do +70 C Koncovky z poniklované mosazi Vlnovec Vlnovec Vnější závit z poniklované mosazi Koncovka se skládá ze dvou dílů. Koncovku zajistěte maticí. Vnější závit z poniklované mosazi Koncovka se skládá ze dvou dílů. Koncovku zajistěte maticí. Otočná koncovka s vnějším závitem z poniklované mosazi Koncovka se skládá ze dvou dílů. Koncovka je volně otočná. Ideální pro montáž do vnitřního závitu nebo pro zajištění maticí. Otočná koncovka s vnějším závitem z poniklované mosazi Koncovka se skládá ze dvou dílů. Koncovka je volně otočná. Ideální pro montáž do vnitřního závitu nebo pro zajištění maticí. 10m 25m Jmenovitá velikost Vnější průměr OD Vnitřní průměr ID Min. vnitřní poloměr ohybu m 25m Jmenovitá velikost Vnější průměr OD Vnitřní průměr ID Min. vnitřní poloměr ohybu Pevné koncovky Vnější závit z poniklované mosazi Velikost závitu M M M32 2 Pevné koncovky Vnější závit z poniklované mosazi Velikost závitu M20 10 M M32 2 Otočné koncovky Vnější závit z poniklované mosazi Velikost závitu M M M32 2 Otočné koncovky Vnější závit z poniklované mosazi Velikost závitu M M M32 2 sales@essentracomponents.cz web 301

9 HADICE NA OCHRANU KABELŮ A PŘÍSLUŠENSTVÍ Plastové hadice na ochranu kabelů SR 1758 Černý polyamid Neobsahuje halogeny, síru ani fosfor Teplotní odolnost: -40 C až +120 C (-20 C až +100 C pro pohyblivé aplikace) Vysoce ohebné s vysokou únavovou životností Vysoká mechanická pevnost a odolnost vůči rozdrcení Samozhášivé Třída ochrany IP66 při použití standardních koncovek Vysoce oděruvzdorný Vysoká odolnost vůči UV záření Třída ohnivzdornosti UL94-V2 Vysoká odolnost vůči rozpouštědlům a olejům Typické použití: ochrana elektrického vedení na strojích a v budovách 25m 50m Jmenovitá velikost Vnější průměr OD Koleno 90 s vnějším závitem Jednodílné, tenké, rychlá montáž (dodáváno s pojistnými maticemi) Přímá koncovka s vnějším závitem Jednodílné, tenké, rychlá montáž (dodáváno s pojistnými maticemi) Vnitřní průměr ID Min. vnitřní poloměr ohybu Vlnovec ID OD-vnější průměr Přímá koncovka s vnějším závitem Velikost závitu M M M M28 10 Koleno 90 s vnějším závitem Velikost závitu M M M25 10 CT hadice na ochranu kabelů SR 1734 CT Černý polyamid 6, tepelně stabilizovaný, RMS-423; Polyetylen LD, RMS-421 Obr. 1 Plné provedení Obr. 2 Dělené provedení Černý polyamid 6. tepelně stabilizovaný. RMS-423 Polyetylen LD. RMS-421 ØA ØB C D E Typ 1-plné provedení Typ 2-dělené provedení Typ 1-plné provedení Typ 2-dělené provedení CT-4.5-A-PA-BK CT-S4.5-A-PABK CT-4.5-A-LDPE-B CT-S4.5-A-PEBK m CT-8.5-A-PA-BK* CT-S8.5-A-PABK CT-8.5-A-LDPE-B CT-S8.5-A-PEBK m CT-10-A-PA-BK* CT-S10-A-PA-BK CT-10-A-LDPEBK CT-S10-A-PE-BK m CT-12-A-PA-BK* CT-S12-A-PA-BK CT-12-A-LDPEBK CT-S12-A-PE-BK m CT-17-A-PA-BK CT-S17-A-PA-BK CT-17-A-LDPEBK CT-S17-A-PE-BK m CT-23-A-PA-BK CT-S23-A-PA-BK CT-23-A-LDPEBK CT-S23-A-PE-BK m CT-29-A-PA-BK* CT-S29-A-PA-BK CT-29-A-LDPEBK CT-S29-A-PE-BK m *Č. UL E tel

10 Polypropylenové hadice na ochranu kabelů - sada SR 1759 Polypropylen Balení obsahuje 10m polypropylenové hadice, 10 koncovek a 10 pojistných matic Dodáváno v praktickém balení pro jednoduchou manipulaci a skladování Typické použití: ochrana elektrického vedení v budovách, obzvláště v betonu a omítce, ochrana vedení ve strojích Třída ochrany IP66 při použití standardních koncovek Odolnost vůči kyselinám Teplotní odolnost od -20 C do +90 C Samozhášecí HADICE NA OCHRANU KABELŮ A PŘÍSLUŠENSTVÍ Příslušenství I.D Závit M Závit M ID Zaklapávací svorka na hadice SR 1736 HLCC Černý polyamid 6.6 UL94-V2, RMS-47 Rozměry vlnovce Doporučená velikost vlnovce Ø mont. otvoru Tloušťka panelu A B C D E F ID OD-vnější průměr HLCC-1BK HLCC-2BK sales@essentracomponents.cz web 303

11 RYCHLE, PŘESNĚ A BEZ PROBLÉMU Vodicí lišty a manipulační prvky usnadňují přístup k deskám plošných spojů, zabraňují jejich poškození a napomáhají jejich bezproblémovému provozu. MONTÁŽNÍ LIŠTA K PLOŠNÝM SPOJŮM SE ZÁMEČKEM MANIPULÁTOR K TIŠTĚNÝM SPOJŮM PRVEK PRO VYJÍMÁNÍ A FIXACI INSTALAČNÍ TRN Viz str. 192 Viz str. 196 Viz str. 199 Viz str. 200 Volejte

12 Zaklapávací hranová příchytka pro CT hadice SR 6262 Tělo z polyamidu a svorka z nerezavějící oceli AISI 302 Svorka pro uchycení na hraně tenkého materiálu Rychlá a jednoduchá montáž nasazením na hranu a zaklapnutím hadice Různé varianty uchycení Provedení pro uchycení jedné nebo dvou hadic HADICE NA OCHRANU KABELŮ A PŘÍSLUŠENSTVÍ Typ 1 Typ 2 Typ 3 Typ 4 Typ 5 Typ 6 Tloušťka panelu Šířka délka Výška Výška ke středu CT hadice Typ Kompatibilní s CT hadicí* NW NW NW NW NW NW NW NW NW NW NW / NW NW NW NW NW *NW XX odpovídá označení CT hadice CT-XX nebo CT-SXX sales@essentracomponents.cz web 305

13 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Zatlačovací ochranné záslepky SR 6275 Silikonová pryž Ochranná záslepka pro montážní otvory na kabelové vývodky Rychlá a jednoduchá montáž zatlačením Pro širokou škálu tloušťky stěny Provedení pro standardní metrické a PG řady Snadná demontáž díky úchytu Třída ochrany IP67 Značení vystupuje o 0,2 mm Značení vystupuje o 0,2 mm Značení vystupuje o 0,2 mm Značení vystupuje o 0,2 mm Průměr otvoru Tloušťka stěny Pro kabelové vývodky (metrické/pg) M12/PG M16/PG M20/PG11 + PG PG M25/PG M tel

14 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Standardní průchodky palcová řada SR 1700/1701 Černé měkčené PVC Chrání vodiče a kabely při průchodu panely Černá termoplastická pryž (TPR) Odolává olejům a mazivům Teplotní odolnost od -40 C do 135 C TPE Ekologičtější náhrada PVC Vhodné do náročných podmínek, široký rozsah provozní teploy Velmi stálý materiál s dlouhou provozní životností VÍCE ROZMĚRŮ A DALŠÍ PROVEDENÍ NAJDETE NA NAŠEM WEBU d2-montážní otvor h-tloušťka stěny PVC TPR d1 D H * * * ** *VX321 s tvrdostí Shore A 43 ** Zaoblené vnitřní provedení TPE d2-montážní otvor h-tloušťka stěny PVC TPR d1 D H SR 1749 TPE UL94-HB TPE UL94-V0 d2-montážní otvor h-tloušťka stěny d1 D H ** HG-2 HG-2-V HG-2.5 HG-2.5-V HG-3 HG-3-V HG-3.5 HG-3.5-V HG-4 HG-4-V HG-5 HG-5-V HG-17 HG-17-V HG-6 HG-6-V HG-8 HG-8-V HG-9 HG-9-V HG-11 HG-11-V HG-10 HG-10-V HG-18 HG-18-V HG-12 HG-12-V HG-14 HG-14-V HG-16 HG-16-V sales@essentracomponents.cz web 307

15 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Standardní průchodky metrická řada SR1700/SR1713 SR1700 černé měkčené PVC / SR1713 černá pryž EPDM Chrání vodiče a kabely při průchodu ocelovými plechy a panely EPDM - teplotně odolný materiál pro použití v náročných teplotních podmínkách -40 C až 125 C PVC Pryž EPDM d2-montážní otvor h-tloušťka panelu d1 D H PVC Pryž EPDM d2-montážní otvor h-tloušťka panelu d1 D H Rychlonasazovací průchodky SR 1702 Černé měkčené PVC / TPE, RMS-262 / silikonová pryž, RMS-368 Tvar průchodky umožňuje rychlou a jednoduchou montážz jedné strany do požadované pozice PVC h-tloušťka panelu 1.5mm 2.0mm 3.0mm d1 d TPE/silikon h-tloušťka panelu 1.5mm 2.0mm 3.0mm d1 d2 TPE TPE Silikon QFG QFG QFG QFG QFG QFG QFG tel

16 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Průchodky (IP67) SR 1703 Pryž EPDM Zaručují prachotěsné a vodotěsné uzavření Vhodné pro externí aplikace Slouží jako zátka dokud není proražena kabelem Odolává vibracím Rychlá a snadná instalace: 1. Vtlačte průchodku do otvoru 2. Prorazte membránu prostrčením kabelu 3. Jemně popotáhněte kabel zpět, aby se usadil Typ 1 Typ 2 Metrická řada (typ 2) (šedá) Typ 2 (šedá) * = 1000 (černá) Typ 2 (černá) Typ 1 Tloušťka panelu Průměr otvoru D L H Průměr kabelu M M M M M M M M PG řada Tloušťka panelu Průměr otvoru D L H Průměr kabelu LTG * PG PG PG PG PG PG PG Stupňovité průchodky SR 1709 Černé měkčené PVC Stupňovité pouzdro lze seříznout podle potřeby Vhodné na celou řadu průměrů kabelů Chrání kabely při průchodu ocelovými plechy a panely Slouží jako zátka dokud není proražena kabelem Flexibilní průchodka SR 1761 Černá pryž EPDM, 60 Shore A, RMS-420 Černá pryž EPDM 60 Shore A, RMS-420 Max. úhel 45 h Ø24 d Ø29.4 Ø t 6.9 Ø Průměr kabelu d t h Ø18 Ø37.5 Ø kabelu Tloušťka panelu Ø otvoru AHG sales@essentracomponents.cz web 309

17 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Průchodky izolační s membránou SR 1705 Černé měkčené PVC nebo TPE, RMS-262 Tenká membrána se přizpůsobí a spolehlivě ochrání celou řadu velikostí kabelů Průchodky s prodlouženým hrdlem SR 1710 Černé měkčené PVC Poskytují mimořádnou oporu a ochranu kabelů při průchodu ocelovými plechy a panely Typ 1 Typ 1 Obj. číslo D d2 d1 d5 h1 d4 d3 h * *Na zúženém konci lze použít nákružek h2 D H D d2 d1 d3 d4 d 1 d 2 Typ 2 h 1 Typ 2 h Obj. číslo D d2 d1 h1 d4 d3 h h 1 h2 Obj. Typ Materiál číslo D d1 d2 h H PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC DGB TPE PVC DGB-4 2 TPE PVC DGB-5 2 TPE PVC DGB-6 2 TPE PVC DGB-7 2 TPE PVC DGB-10 2 TPE PVC DGB-11 2 TPE TPE DGB-13 2 TPE Typ 3 D d 2 d1 Obj. číslo D d1 d2 d3 h1 h Multi kabelová průchodka Stupňované hrdlo lze seříznout podle potřeby Obj. číslo Montážní otvor Tloušťka panelu Průměr kabelu d tel

18 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Dvojité zasunovací průchodky SR 1753 Šedý polyetylen / termoplastický elastomer Třída ochrany IP66 Teplotní odolnost od -40 C do +80 C, krátkodobě přibližně do +100 C Prachotěsné, rychlá a jednoduchá montáž Vhodné pro materiály o tloušťce stěny více než 2mm Dvojité šroubovací průchodky SR 1752 Šedý polyetylen / termoplastický elastomer Třída ochrany IP66 Teplotní odolnost od -30 C do +80 C, krátkodobě přibližně do +100 C Prachotěsné, rychlá a jednoduchá montáž Vhodné pro montážní otvory se závitem d D Výška Průměr kabelu Odlehčovač tahu s membránou SR 1755 Šedý polyamid / termoplastický elastomer Třída ochrany IP66/67 Teplotní odolnost od -40 C do +65 C Odolné vůči UV záření Vhodné pro aplikace s omezeným prostorem Tloušťka stěny: 0,8-3,5 mm Velikost závitu Průměr kabelu d D Výška M16 x M20 x M25 x M32 x Průměr kabelu d D Výška Průchodky s membránou SR 1754 Polyamid / termoplastický elastomer Třída ochrany IP67 Teplotní odolnost od -20 C do +125 C Vhodné do hladkých otvorů Rychlá a jednoduchá montáž bez použití nástrojů Uchycení kabelů typu A (podobně jako u většiny kabelových vývodek) Těsní i před protažením kabelu Pomocí kabelu membránu prorazte Tloušťka stěny: 1,5 5,0 mm D h d Průměr otvoru Pro průměr Šedá Černá Bílá h d D kabelu Tloušťka stěny M M M M sales@essentracomponents.cz web 311

19 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Průchodkové pásy SR 1712 Přírodní polyetylen nebo polyamid, RMS-413 Chrání před poškozením ostrými hranami panelu Ideální do malých poloměrů ve výřezech a otvorech panelů h Typ 1 l L 4mm4 REF H h Typ 2 l L H SLOT DEPTH mm POUZE PRO ZOUBKOVANÉ SERRATED ONLY PROVEDENÍ Typ Materiál Plné provedení Zoubkované L l H h Polyetylen m Polyetylen m Polyetylen m Polyetylen m Polyetylen m Polyetylen m NGSE-1 SNGSE-1 2 Polyamid m NGSE-2 SNGSE-2 2 Polyamid m NGSE-2.5 SNGSE Polyamid m - SNGSE-3 2 Polyamid m NGSE-4 SNGSE-4 2 Polyamid m NGSE-5 SNGSE-5 2 Polyamid m SPGSE-1 2 Polyetylen (RMS-412) m SPGSE Polyetylen (RMS-412) m PGSE-2 SPGSE-2 2 Polyetylen (RMS-412) m PGSE-2.5 SPGSE Polyetylen (RMS-412) m PGSE-3 SPGSE-3 2 Polyetylen (RMS-412) m SPGSE-4 2 Polyetylen (RMS-412) m PGSE-5 SPGSE-5 2 Polyetylen (RMS-412) m Průchodkový pás s lepidlem SR 1764 NGSG/SNGSG/PGSG/SPGSG Lepidlo citlivé na tlak (RMS-96) GAP 4mm 0.4/1.5mm OBĚ STRANY Pouze pro zoubkované provedení Barva Materiál Plné provedení Zoubkované provedení Tloušťka panelu GAP A B C NGSG-2 SNGSG-2 Přírodní Polyamid UL94-HB, RMS Role 30 m SNGSG-2B Černá Polyamid UL94-HB, RMS Role 30 m NGSG-2.5 SNGSG-2.5 Přírodní Polyamid UL94-HB, RMS Role 30 m NGSG-3 SNGSG-3 Přírodní Polyamid UL94-HB, RMS Role 30 m PGSG-2 SPGSG-2 Přírodní Polyetylen, RMS Role 30 m PGSG-2B SPGSG-2B Černá Polyetylen, RMS Role 30 m PGSG-6* SPGSG-6* Přírodní Polyetylen, RMS Role 30 m PGSG-6B* Černá Polyetylen, RMS Role 30 m PGSG-2.5 SPGSG-2.5 Přírodní Polyetylen, RMS Role 30 m PGSG-2.5B SPGSG-2.5B Černá Polyetylen, RMS Role 30 m SPGSG-7* Přírodní Polyetylen, RMS Role 30 m PGSG-3 SPGSG-3 Přírodní Polyetylen, RMS Role 30 m PGSG-3B SPGSG-3B Černá Polyetylen, RMS Role 30 m SPGSG-8* Přírodní Polyetylen, RMS Role 30 m *Velmi ohebné provedení 312 tel

20 Pryžová ochrana hrany SR 1770 RG Černý TPE, RMS-214 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY T YP. Tloušťka panelu A B RG Role 30 m RG Role 30 m RG Role 30 m Pásek na hranu Duro-Strip SR 1775 DSC Šedý polyamid 66.6, RMS-21 Šedý polyamid 6, RMS-413 A ± 0.4 B ± 0.8 C Tloušťka panelu Materiál DSC Polyamid plněný MDS, RMS ks po 1.22 m DSC RMS ks po 1.22 m DSC RMS ks po 1.22 m DSC Polyamid plněný MDS, RMS ks po 1.22 m Kanálek na hranu SR 1778 CH Bílý polystyren, RMS-16 Typ 1 Typ 2 Typ A B Min. C D CH200X ks po 1.22 m CH15X ks po 1.22 m CH20X ks po 1.22 m sales@essentracomponents.cz web 313

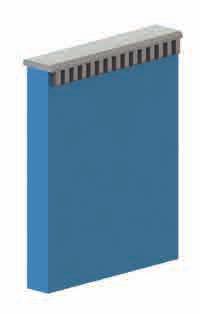

21 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Plastová ochrana hrany SR 1781 MGS Přírodní polyamid 6.6, RMS-01 Splňuje NASM21266 Minimální poloměr ohybu 12,7 mm Tloušťka panelu A / B / C / T YP. D / (ks) MGS MGS MGS MGS MGS MGS MGS Kovová ochrana hrany SR 1791 MCG/MCGF Černá, nerezavějící ocel AISI 304, RMS-283; poplastování: polyamid 11, RMS-192 Dielektrická pevnost: 1000 V při 50 Hz Provozní teplota: -40 C až 140 C Třída ohnivzdornosti: UL94-V0 Díky své konstrukci je řada MCGF pružnější než řada MCG T YP. 0.5 Typ 1 T YP. 3.8 * je vyznačeno na povrchu Barevný pruh Typ 2 T YP. 3.8 Typ Barevný pruh. T W RMS-346 MCG-1N Bez označení role 30m MCG-2N Bez označení role 30m MCG-3N Bez označení role 30m MCG-4N Bez označení role 30m MCG-6N Bez označení role 30m MCGF-1N Bílá role 30m MCGF-2N Růžová role 30m MCGF-3N Žlutá role 30m Nutno použít řezný nástroj (obj. číslo MCGS-1) Kovová ochrana hrany s polštářkem SR 1803 MCCG Nerezavějící ocel AISI 304, RMS-283; poplastování: černý polyamid 11, RMS-192, podložení: TPE, 60 Shore D, RMS-300 Dielektrická pevnost: 1500 V při 50 Hz Rozsah provozních teplot: -40 C až 85 C Třída ohnivzdornosti: UL94-V0 T YP. * je vyznačeno na povrchu T-tloušťka panelu W MCCG-2N role 30m MCCG-3N role 30m MCCG-4N role 30m MCCG-6N role 30m Nutno použít řezný nástroj (obj. číslo MCGS-1) 314 tel

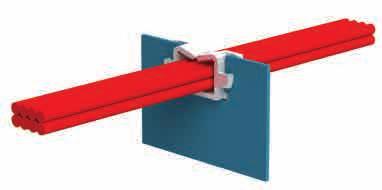

22 Kabelové sedlo do hrany panelu SR 1834 EWSE Polyamid 6.6 UL94-V2, RMS-01 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Obr. 1 Obr. 2 T YP. rozm. Doporučený Montážní otvor T YP. A B C D Tloušťka panelu Barva Typ EWSE Přírodní EWSE Přírodní EWSE Černá EWSE Přírodní EWSE Šedá Doporučený Montážní otvor Kabelové sedlo do hrany panelu SR 1835 EWSE Přírodní polyamid 6.6, RMS-01 TYP Montáž na hranu Montáž do otvoru Doporučený montážní otvor Tloušťka panelu: 0.8 až 2 EWSJS sales@essentracomponents.cz web 315

23 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Kabelové sedlo na hranu SR 1844 HEWSE Přírodní Kabelové sedlo do hrany panelu SR 1846 LEWSE Přírodní rozm rozm rozm. 7.4 Typ 1 Montážní otvor Typ 1 Montážní otvor Montážní otvor rozm. Typ 2 rozm. rozm. Montážní otvor rozm. rozm rozm.20.7 rozm Typ 3 Montážní otvor Typ 2 Montážní otvor rozm Typ 4 rozm rozm rozm. 29 rozm rozm Montážní otvor Polyamid 6.6 UL94-V2, RMS-01 Polyamid 6.6 UL94-V0, RMS-19 Typ Tloušťka panelu A HEWSE HEWSE HEWSE HEWSE HEWSE HEWSE Polyamid 6.6, RMS-01 Polyamid 6.6 UL94-V0, RMS-19 Typ Tloušťka panelu LEWSE LEWSE LEWSE LEWSE LEWSE LEWSE LEWSE tel

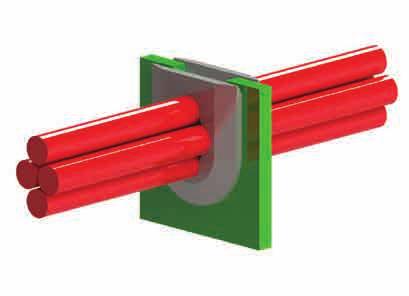

24 Kabelová průchodka SR 1847 CGB Černá silikonová pryž, 65 Shore A, RMS-379 Stálá provozní teplota: 180 C Nákresy zobrazují již namontovaný produkt STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Max. Tloušťka panelu Kabelová průchodka SR 1848 CGC Přírodní polyamid 6.6 UL94-V2, RMS-01 Stálá provozní teplota: 80 C Nákresy zobrazují již namontovaný produkt Montážní otvor Tloušťka panelu CGC sales@essentracomponents.cz web 317

25 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Vsazovaná pouzdra SR 1706 Černý polyamid (třída ohnivzdornosti: UL94-V2) Snadná montáž do panelu, nejsou třeba žádné nástroje Třída ohnivzdornosti UL94-V2 Chrání proti ostrým hranám otvorů v panelech d1 1.6 D h Rozměry panelu Průměr otvoru Max. tloušťka panelu d1 D h PGSB PGSB PGSB PGSB PGSB PGSB PGSB PGSB MP MP PGSB PGSB PGSB PGSB PGSB PGSB PGSB MP PGSB MP Rozměry panelu Průměr otvoru Max. tloušťka panelu d1 D h 22MP PGSB PGSB PGSB PGSB PGSB MP PGSB PGSB PGSB PGSB PGSB PGSB PGSB PGSB tel

26 Pouzdra Snub SR 1724 Černý polyamid 6.6 (třída ohnivzdornosti: UL94-V2) STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY h D Rozměry Průměr Max. tloušťka Průměr kabelu otvoru panelu D h SB SB SB Čiré zaslepovací zátky SR F-0001 Čirý kopolyester Plochá hlava VARIANTA A NOVINKA POTŘEBUJETE PORADIT? NEVÁHEJTE A ZAVOLEJTE! S důvěrou se obraťte na naše zkušené zákaznické a nebo obchodní oddělení a my Vám pomůžeme s výběrem správného produktu. Volejte VARIANTA B Provedení Tloušťka panelu A B C 62WP0187 A WP0250 A WP0312 A WP0375 B WP0437 B WP0500 B WP0625 B sales@essentracomponents.cz web 319

27 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Otevřené/Uzavřené průchodky SR 1737 Černý polyamid 6.6 (třída ohnivzdornosti: UL94-V2) h Univerzální centrovací pouzdra SR 1707 Černý polyamid Snadná montáž do panelu, nejsou třeba žádné nástroje Chrání proti ostrým hranám otvorů v panelech Ideální pro kabely a vodiče, i nepravidelných tvarů D D Otevřená/Uzavřená pouzdra SR 1738 *UL #E Rozměry panelu Průměr otvoru Max. tloušťka panelu Max. I.D. D h Černý polyamid 6.6 (třída ohnivzdornosti: UL94-V2) h D d1 Množ. v bal Průměr otvoru Max. tloušťka panelu D d1 h PGSA-0407A* PGSA-1013A* PGSA-1316A* PGSA-1519A* PGSA-1822A* PGSA-2024A1* PGSA-2024A* PGSA-2327A* PGSA-2529A* PGSB-0609A* PGSB-1A* PGSB-2A* PGSB-1013A* PGSB-3A* PGSB-1316A* PGSB-1216A* PGSB-1519A* PGSB-1822A* PGSB-9A* PGSB-5A* PGSB-6A* PGSB-7A* PGSB-8A* *UL #E Otevřená univerzální pouzdra SR 1849 PGSC Průměr otvoru Černý polyamid 6.6 UL94-V2 Rychlá a jednoduchá montáž Otevřená konstrukce umožňuje vložit pouzdro i do otvoru, kterým již kabel prochází Díky konstrukci a pružnému materiálu se přizpůsobí konkrétnímu průměru a tvaru kabelu Průměr montážního otvoru Max. tloušťka panelu Max. tloušťka panelu Max. prům. svazku kabelů Max. vnitřní prům. D h A PGSD-1* PGSD-5* PGSD-2* PGSD-6* PGSD-3* PGSD-7* AF PGSD-4* PGSD-8* PGSD-9* AF PGSD-10* PGSD-11* C A C D PGSC-1319A PGSC-1422A PGSC-1926A PGSC-2128A D h 320 tel

28 Klenuté krycí zátky SR 1086 Polyamid (třída ohnivzdornosti UL94-V2) Do panelů tloušťky 1.6 až 3.2 mm Ideální k zakrytí otvorů v panelech od průměru 4.8 do 51 mm STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY D h Černá Rozměry panelu Bílá Průměr otvoru Max. tloušťka panelu 62MP MP0187W PGM PGM PGM PGM PGM PGM PGM PGM PGM PGM PGM PGM PGM-28 62MP0687W PGM MP MP0750W PGM D h Černá Rozměry panelu Bílá Průměr otvoru Max. tloušťka panelu D h PGM PGM PGM MP0875W PGM PGM PGM-32 PGM-32WH MP MP1187W PGM PGM-18 62MP1250W PGM PGM-31 62MP1500W PGM-21 62MP1750W PGM MP2000 PGM-27WH Ploché zátky SR 2041 Béžový polyamid Určeno k zakrytí otvorů v tenkých materiálech Dostupné také v bílém, šedém a černém provedení; v případě zájmu kontaktujte, prosím,naše obchodní oddělení D d1 h h1 Tloušťka panelu D h1 h d1 sales@essentracomponents.cz web 321

29 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Větrací zátky SR 1798 Černý polyamid Umožňuje přístup vzduchu při větrání chladicími ventilátory, při větrání pohyblivých částí a součástí vyzařujících teplo Rozměry panelu Průměr otvoru Max. tloušťka panelu D h Množ. v bal. 62MP0875V Vsazované zátky SR 1780 Polyetylen LD Typ 1 přírodní H Typ 1 Ideální do kovových panelů s tloušťkou až 2,5 mm Jednoduchá a rychlá montáž zatlačením Ideální pro tenké materiály Funguje jako záslepka i jako ochranný prvek d D Typ 2 černá h D d h H Typ Těsnicí zátka s krytím IP67 SR 1850 LTP Černá silikonová pryž Třída ochrany IP 67 Montážní otvor A B C Max. tloušťka stěny LTP LTP LTP LTP LTP LTP LTP tel

30 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Záslepovací zátky SR 1750/1751 SR 1750 černé měkčené PVC SR 1751 černá termoplastická pryž Ideální pro použití do plechů Materiál odolný vůči kyselinám Termoplastická pryž - provozní teplota od -40 C do +135 C PVC - provozní teplota do _50 C D H d 1 d 2 h SR1750 SR1751 D d1 d2 h H PVC TPR Plné zátky SR 1795 Černá termoplastická pryž Jednoduchá aplikace Tvar zátky umožňuje použití pro velké rozmezí tloušťky stěny Odolává teplotám od -40 C do +135 C SR1750 SR1751 D d1 d2 h H PVC TPR h d-průměr otvoru h-tloušťka stěny d Plné zátky s krytím IP67 SR 1851 BP Černý TPE UL94-HB Krytí IP67 při maximální tloušťce stěny Obj. Ø mont. Tloušťka číslo otvoru stěny OD T C Materiál BP RMS BP RMS sales@essentracomponents.cz web 323

31 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Odlehčovací průchodky samozamykatelné SR 1742 Polyamid 6.6 (třída ohnivzdornosti: UL94-V2) Montážní otvor Zajišťovací úchyt Popis dle UL / CSA Pro kabel Montážní otvor Velikost Profil D L1 Tloušťka panelu ST-100N 3.0 x x 7.6 Plochý ST-201N Kulaté Split panel - odlehčovací průchodky SR 1744 Polyamid 6.6 (třída ohnivzdornosti: UL94-V2) Bezpečně upevňuje, izoluje a chrání kabely Ochrana proti působení tahu, tlaku a kroucení, vhodnépro kulaté i ploché kabely L 1 D Uchycení kabelu Ráčna Montážní otvor v panelu Barva Popis dle UL / CSA Průměr kabelu Max. tloušťka Montážní otvor panelu D L Černá SR 8R Bílá SR 8R Odlehčovací průchodka SR 1745 Polyamid 6.6 (třída ohnivzdornosti: UL94-V2) Navlékněte na kabel Zastrčte kolík Utáhněte Vyrovnejte kabel Barva Popis dle UL / CSA Průměr kabelu Černá ISR x tel

32 Odlehčovací průchodky přímé SR 1730 Polyamid 6.6 (třída ohnivzdornosti: UL94-V2) STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Montážní otvory L D D d1 d1 Max. tloušťka panelu Antirotační Protáhlý Pro kabel Černá Bílá Profil Velikost D d1 L Max. tloušťka panelu Plochý 2.3 x x Plochý 2.3 x x Plochý 2.3 x x Plochý 3.0 x Plochý 3.0 x Plochý 3.0 x Plochý 3.0 x x Plochý 3.0 x x Plochý 5.0 x Plochý 5.0 x Kulaté Kulaté Kulaté Kulaté Kulaté Kulaté Kulaté Kulaté Kulaté Kulaté Kulaté Kulaté Kulaté Kulaté Kulaté Kulaté Kulaté Kulaté Kulaté Kulaté Kulaté Kulaté Kulaté Kulaté Kulaté Kulaté sales@essentracomponents.cz web 325

33 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Odlehčovací průchodky SR 1711 Černý polyamid 6.6 Eliminuje napětí a opotřebení kabelu Teplotní odolnost až do +85 C Montážní nástroj k dispozici - obj. číslo Na kulaté nebo oválné otvory Tvar otvoru Montážní nástroj UL číslo Pro vodiče Pro kabel Max. Tloušťka Profil Velikost D l1 l2 panelu SRB-D-3 SP-1.SPT-1 #18/2 Plochý 3 x SRB-F-1 E SPT-1 Plochý 3 x MP04N40 Plochý 3 x SRB-F-2 SP-1.SPT-1 #18/2 Plochý 2.8 x SRB-F-2 XT (Clockwire) #18/2 2.3 x 4.6 SRB-F-3 E SPT-1 Plochý 3 x SRB-F-4 SP-2.SPT-2 #16/2.HPN #16/2 Plochý 4.1 x SRB-F-4 SP-2.SPT-2 #18/2.HPN #18/2 3.8 x SRB-F-5 HPN #16/3 Plochý 4.1 x SRB-F-5 SPT-2 #18/3 3.8 x 8.6 SRB-F-5 SPT-3 #16/2 5.1 x 9.4 SRB-F-5 SPT-3 #18/2 4.6 x 8.9 SRB-F-6 E SPT-1 Plochý 3 x SRB-F-7 SPT-1 #18/3 3 x 7.6 SRB-F-7 HPN #18/2 3.8 x SRB-F-7 HPN #16/2 4.1 x 7.6 SRB-F-8 E SPT-2 Plochý 3.71 x SRB-F-8 E x SRB-F-9 E SPT 2 Plochý 3.71 x SRB-F-9 E x MP06N40 Kulaté SRB-R-1 E SVI Kulaté SRB-R-1 E SVT SRB-R-2 E SVI Kulaté SRB-R-2 E SVT MP06W10 Kulaté SRB-R-3 E SJT #18/3 Kulaté SRB-R-4 E SJT #18/3 Kulaté 3.2 SRB-R-5 SV.SVT #18/2 Kulaté SRB-R-5 SV.SVT #18/ SRB-R-5 HPD #16/ SRB-R-5 HPD #18/ SRB-R-6 SJ.SJT.SJO #16/2 Kulaté SRB-R-6 SJ.SJT.SJO #18/ SRB-R-6 SJ.SJT.SJO #16/ SRB-R-6 SJ.SJT.SJO #18/ SRB-R-7 E SJT #16/3 Kulaté SRB-R-8 E SJT #16/3 Kulaté 3.2 SRB-R-9 E SJT #14/3 Kulaté SRB-R-9 E SRB-R-10 E SJT #14/3 Kulaté SRB-R-10 E tel

34 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY EZ odlehčovací průchodky SR E-0009 Černý polyamid, tepelně stabilizovaný UL94- V2 Průchodka EZ má dělenou konstrukci, díky které je instalace jednoduchá Bezpečně zajistí, odlehčí a chrání kabely a vodiče před tlakem/tahem a kroucením. Není nutné žádné konkrétní natočení nebo nastavení Chrání kabely před ostrými hranami NOVINKA Průřez Průměr kabelu Typ kabelu A B C D E 23MP04KEZS Plochý 3.8 x 7.1 SPT MP04NEZS Plochý 3.8 x 7.1 SPT x 7.6 SPT MP06N34EZ Kulaté 7.2 SJT SJT SJT Průchodky proti překroucení SR E-0010 Černý polyamid 6.6 Zabraňuje překroucení elektrického kabelu Dělená konstrukce, díky které se snadno nasadí na kabel NOVINKA Vhodné pro kabel A B C D 04MP0125ATB MP0250ATB sales@essentracomponents.cz web 327

35 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Odlehčovací průchodky SR 6280 Černý polyamid 6.6 UL94-V2 Zabraňuje vytržení kabelu ze zařízení Zabraňuje nechtěným odpojením kabelu Upevňuje kabel v zařízení Utěsňuje místo vstupu kabelu Typ 1 Typ 2 Typ 3 Typ 4 Typ 5 A B C D E Typ Provedení Max. tloušťka panelu Pro vodiče XSRBRA SV/6 Ø 1000 XSRB SJT/18.2 Ø 1000 XSRB S.P.S/12 Ø 1000 XSRB SJT/10.5 Ø 1000 XSRB SJT/13.5 Ø 1000 A Tloušťka panelu Typ XSRBS XSRBS XSRBS Rychlonasazovací izolační pouzdro SR6442 Přírodní polyamid Chrání vodiče v závitových otvorech Nejčastěji využíváno při výrobě osvětlení Chrání a izoluje Typ 1 Typ 2 Typ 1 Typ 2 A B C D E F Typ tel

36 Kabelová příchytka se zajištěním SR 1852 MLC Černý polyamid 6.6 UL94 V2, RMS 01 Příchytky montované do rámu pro zajištění napájecího kabelu ve spotřebičích Příchytky odlehčují kabel a chrání ho v kovovém výřezu STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Montážní otvor rozm. 31 rozm. rozm. rozm. 14 Pro samořezný šroub M3,5-M4 do termoplastu Ø kabelu Tloušťka panelu MLC Odlehčovací příchytka SR 1853 SRCCC Příchytky montované do rámu pro zajištění napájecího kabelu ve spotřebičích Příchytky odlehčují kabel a chrání ho v kovovém výřezu Typ 1 Typ 2 Obj. číslo Typ Polyamid 6.6, UL94 V2 Barva Max. Ø kabelu Montážní šrouby SRCC 1 1 RMS 48 Šedá 4.5 M SRCC 2 2 RMS 01 Černá 8 M sales@essentracomponents.cz web 329

37 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Příchytka s prutem SR 1854 HMCC HMCC 2 Typ 2 Pro samořezné šrouby HMCC 1 Typ 1 rozm. rozm. Montážní otvory rozm. Pro samořezné šrouby HMCC 4 Typ 4 Montážní otvory čtvercový 6.85 (2x) HMCC 3 Typ 3 Pro samořezné šrouby rozm. rozm. rozm. Pro samořezné šrouby Montážní otvory čtvercový 7 (2x) Montážní otvory Přírodní polyamid 6.6 UL94 V2, RMS 01 čtvercový 6.95 (2x) Černý polyamid 6.6 UL94 V2, RMS 01 Přírodní polyamid 6.6 UL94 V0, RMS 19 Typ D-ax. průměr svazku Samořezné montážní šrouby Tloušťka panelu HMCC 1 01 HMCC 1 01BK HMCC x # HMCC 2 01 HMCC 2 01BK HMCC # HMCC 3 01 HMCC 3 01BK HMCC x M3.5, M4, # HMCC 4 01 HMCC 4 01BK HMCC x M3.5, M4, # tel

38 KABELOVÉ VÝVODKY A PŘÍSLUŠENSTVÍ Kabelová vývodka s metrickým závitem SR 1855 CG M Tělo vývodky a matka: polyamid 6 UL94-V2, RMS-36 vnější těsnicí vývodka: CR/NBR, RMS-37 vnitřní těsnicí vývodka: TPE, RMS-40 těsnicí podložka: NBR, RMS-41^ Třída ochrany: IP68 5 Bar Teplotní odolnost: -20 C až 100 C Pro větší průměr kabelu odstraňte vnitřní těsnicí vývodku Kabelové vývodky SW 1 Upevňovací matice Max. H rozm. L Velikost závitu UL č. E Šedá Černá SW 1 H CGLN M12 CGLN M12 BK CGLN M16 CGLN M16 BK CGLN M20 CGLN M20 BK CGLN M25 CGLN M25 BK CGLN M32 CGLN M32 BK CGLN M40 CGLN M40 BK Šedá Černá Velikost závitu Ø kabelu Doporučená hloubka otvoru L SW 1 Max. H Min. Ø Max. Ø pro bezzávitovou montáž CG M12 1* CG M12 1 BK* M CG M16 1 CG M16 1 BK M CG M20 1 CG M20 1 BK M CG M25 1 CG M25 1 BK M CG M32 1^ CG M32 1 BK^ M CG M40 1^ CG M40 1 BK^ M *CG-M12-1 je dodávána pouze s vnější těsnicí vývodkou. ^Těsnicí podložka je součástí balení Kabelová vývodka s palcovým závitem SR 1860 CG-PG Tělo a matice: polyamid 6 UL94-V2, RMS-36 těsnicí vývodka: CR/NBR, RMS-37 O-kroužek: NBR, RMS-41* Třída ochrany: IP68 5 Bar Teplotní odolnost: -20 C až 100 C Kabelové vývodky SW 1 Max. H rozm. Upevňovací matice Šedá Černá SW 1 H CGLN PG7 CGLN PG7 BK CGLN PG9 CGLN PG9 BK CGLN PG11 CGLN PG11 BK CGLN PG13.5 CGLN PG13.5 BK CGLN PG16 CGLN PG16 BK CGLN PG21 CGLN PG21 BK CGLN PG29 CGLN PG29 BK CGLN PG36 CGLN PG36 BK Šedá Černá Velikost Ø kabelu závitu Doporučená hloubka otvoru Min. Ø Max. Ø pro bezzávitovou montáž L SW 1 Max. H CG PG7 1 CG PG7 1 BK PG CG PG7 2 CG PG7 2 BK PG CG PG9 1 CG PG9 1 BK PG CG PG9 2 CG PG9 2 BK PG CG PG11 1 CG PG11 1 BK PG CG PG11 2 CG PG11 2 BK PG CG PG CG PG BK PG CG PG16 1 CG PG16 1 BK PG CG PG21 1 CG PG21 1 BK PG CG PG21 2 CG PG21 2 BK PG CG PG29 1* CG PG29 1 BK* PG CG PG36 1* CG PG36 1 BK* PG CG PG36 2* CG PG36 2 BK* PG *Těsnicí O-kroužek je součástí balení L Velikost závitu UL č. E sales@essentracomponents.cz web 331

39 KABELOVÉ VÝVODKY A PŘÍSLUŠENSTVÍ Plastová kabelová hrdla SR 1704 Polyamid 6 Třída ochrany IP68 Třída ohnivzdornosti: UL94-V2 Upevňovací matice a těsnicí podložky je nutno objednat samostatně, viz str. 333 PG řada dlouhý montážní závit Černá Šedá Velkost závitu Délka závitu Průměr kabelu PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG Metrická řada dlouhý montážní závit PG řada standardní montážní závit Černá Šedá Velikost závitu Délka závitu Průměr kabelu PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG Černá Šedá Velikost závitu Délka závitu Průměr kabelu M12 x M12 x M16 x M16 x M20 x M20 x M25 x M25 x M32 x M32 x M40 x M40 x M50 x M63 x NPT řada Černá Šedá Velikost závitu Délka závitu Průměr kabelu ⅜ NPT ½ NPT ½ NPT ¾ NPT ¾ NPT NPT Metrická řada standardní montážní závit Velikost Černá Šedá Bílá Modrá Červená závitu Délka závitu Průměr kabelu M12 x M12 x M16 x M16 x W B R M20 x W B R M20 x W B R M25 x W B R M25 x M32 x M32 x M40 x M40 x M50 x M50 x M63 x M63 x tel

40 KABELOVÉ VÝVODKY A PŘÍSLUŠENSTVÍ Upevňovací matice a těsnění pro kabelové vývodky SR 1741/1729 Polyamid 6, mosaz a neopren Podložka pro vývodku z mosazi Podložka pro vývodku z polyamidu Upevňovací matice z mosazi Upevňovací matice z polyamidu Polyamid/neopren Pojistná matice Podložka Množ. Velikost v bal. Černá Šedá závitu S h PG PG PG PG PG PG PG PG PG PG M12 x M16 x M20 x M25 x M32 x M40 x M50 x M63 x ⅜ NPT ½ NPT ¾ NPT NPT Mosaz/neopren Pojistná matice Množ. Velikost odpovídající podložky v bal. závitu S h PG PG PG PG PG PG PG PG PG PG M12 x M16 x M20 x M25 x M32 x M40 x M50 x M63 x ⅜ NPT ½ NPT ¾ NPT NPT Kabelové vývodky se spirálou SR 1714 Polyamid 6 Upevňovací matice a těsnění dostupné samostatně Metrická řada Černá Šedá Barva Velikost závitu Velikost závitu Délka závitu Délka závitu Průměr kabelu Průměr kabelu M12 x M16 x M20 x M25 x NPT řada Množ. v bal Černá ⅜ NPT Černá ½ NPT PG řada Černá Šedá Velikost závitu Délka závitu Průměr kabelu PG PG PG PG PG PG sales@essentracomponents.cz web 333

41 KABELOVÉ VÝVODKY A PŘÍSLUŠENSTVÍ Kabelové vývodky s jednoduchou montáží SR 1861 Polyamid 6 UL94 V2 Rychlá a jednoduchá montáž, díky matici nemusí mít montážní otvor vyřezán závit Třída ochrany IP68 až do tlaku 5 bar Teplotní odolnost: -20 C až +100 C Černá (RAL 9005) Světle šedá (RAL 7001) Tmavě šedá (RAL 7035) Velikost závitu Ø montážního otvoru Tloušťka panelu H C SW1 SW M M M M Nerezové kabelové vývodky SR6462 Nerezavějící ocel A2 Třída ochrany podle normy EN : IP 68 do 5 bar (30 min) Třída ochrany podle normy DIN T9: IP 69K Teplotní odolnost: -40 C až +100 C, krátkodobě až +120 C Těsnění: EPDM L D Metrická řada Velikost závitu Délka závitu Průměr kabelu M12 x M16 x M20 x M25 x M32 x M40 x M50 x M63 x tel

42 KABELOVÉ VÝVODKY A PŘÍSLUŠENSTVÍ Mosazné kabelové vývodky SR 1717 Poniklovaná mosaz Třída ochrany IP68 za použití těsnění Upevňovací matice a těsnění dostupné samostatně Provozní teplota: -20 C až 85 C V souladu s CE normou Metrická řada Velikost závitu Velikost závitu Délka závitu Délka závitu Průměr kabelu Průměr kabelu M12 x M12 x M16 x M16 x M20 x M20 x M25 x M25 x M32 x M32 x M40 x M40 x M50 x M50 x M63 x M63 x NPT řada ⅜ NPT ⅜ NPT ½ NPT ½ NPT ¾ NPT ¾ NPT NPT NPT PG řada Velikost závitu Délka závitu Průměr kabelu PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG Mosazné kabelové vývodky - premium SR 1862 Poniklovaná mosaz Třída ohnivzdornosti vnitřní vložky UL94 HB Třída ochrany IP68 (až do tlaku 10 bar, dle normy EN 62444) Teplotní odolnost: -40 C až +100 C Velikost závitu A C2 C1 L SW1 SW2 H M M M M M M M M sales@essentracomponents.cz web 335

43 KABELOVÉ VÝVODKY A PŘÍSLUŠENSTVÍ ATEX - kabelové vývodky pro nízké napětí SR6464 Polyamid L Pro základní bezpečnost Ochrana proti výbuchu: II 2 G EX e II II 2 D Ex td A21 IP68 Certifikace: PTB 05 ATEX 1068 X Třída ochrany podle normy EN : IP68 Třída ochrany podle normy DIN T9: IP 69K Žáruvzdornost: zkouška žhavou smyčkou 750 C podle EN Provozní teplota: -40 C do 75 C D D L Průměr kabelu M16 x M20 x M25 x M32 x M40 x M50 x M63 x Kabelové vývodky ATEX SR6463 Černý polyamid L Bezpečnostní prvek Ochrana proti výbuchu: II 2 G EX e II II 2 D Ex td A21 IP68 Certifikace: PTB 05 ATEX 1068 X Třída ochrany podle normy EN : IP68 do 5 bar (30 min) Třída ochrany podle normy DIN T9: IP 69K Žáruvzdornost: zkouška žhavou smyčkou 750 C podle EN Provozní teplota: -40 C do 75 C D D L Průměr kabelu M16 x M20 x M25 x M32 x M40 x M50 x M63 x ATEX - kabelové vývodky do výbušného prostředí SR 1763 Poniklovaná mosaz Ochrana proti výbuchu: II 2 G EX e II II 2 D Ex td A21 IP68 Certifikace: PTB 04 ATEX 1112 X Třída ochrany podle normy EN : IP68 do 5 bar (30 min) Třída ochrany podle normy DIN T9: IP69K Provozní teplota: -40 C do 75 C D L Průměr kabelu M12 x M16 x M20 x M25 x M32 x M40 x M50 x M63 x tel

44 KABELOVÉ VÝVODKY A PŘÍSLUŠENSTVÍ Závitové redukce pro kabelové vývodky - plastové SR 1863 Polyamid 6 Redukce závitových otvorů na menší rozměr závitu Třída ochrany až IP68 v závislosti na použitých komponentech Teplotní odolnost: -40 C až +100 C Černá (RAL 9005) Tmavě šedá (RAL 7035) A B L SW1 H M16 x 1.5 M12 x M20 x 1.5 M12 x M20 x 1.5 M16 x M25 x 1.5 M12 x M25 x 1.5 M16 x M25 x 1.5 M20 x M32 x 1.5 M12 x M32 x 1.5 M16 x M32 x 1.5 M20 x M32 x 1.5 M25 x M40 x 1.5 M16 x M40 x 1.5 M20 x M40 x 1.5 M25 x M40 x 1.5 M32 x M50 x 1.5 M20 x M50 x 1.5 M25 x M50 x 1.5 M32 x M50 x 1.5 M40 x M63 x 1.5 M25 x M63 x 1.5 M32 x M63 x 1.5 M40 x M63 x 1.5 M50 x O-kroužek Závitové redukce pro kabelovévývodky - mosazné SR 1864 Poniklovaná mosaz Redukce závitových otvorů na menší rozměr závitu Třída ochrany až IP68 v závislosti na použitých komponentech Teplotní odolnost: -40 C až +100 C A B L SW1 H M16 x 1.5 M12 x M20 x 1.5 M12 x M20 x 1.5 M16 x M25 x 1.5 M16 x M25 x 1.5 M20 x M32 x 1.5 M16 x M32 x 1.5 M20 x M32 x 1.5 M25 x M40 x 1.5 M20 x M40 x 1.5 M25 x M40 x 1.5 M32 x M50 x 1.5 M25 x M50 x 1.5 M32 x M50 x 1.5 M40 x M63 x 1.5 M32 x M63 x 1.5 M40 x M63 x 1.5 M50 x O-kroužek sales@essentracomponents.cz web 337

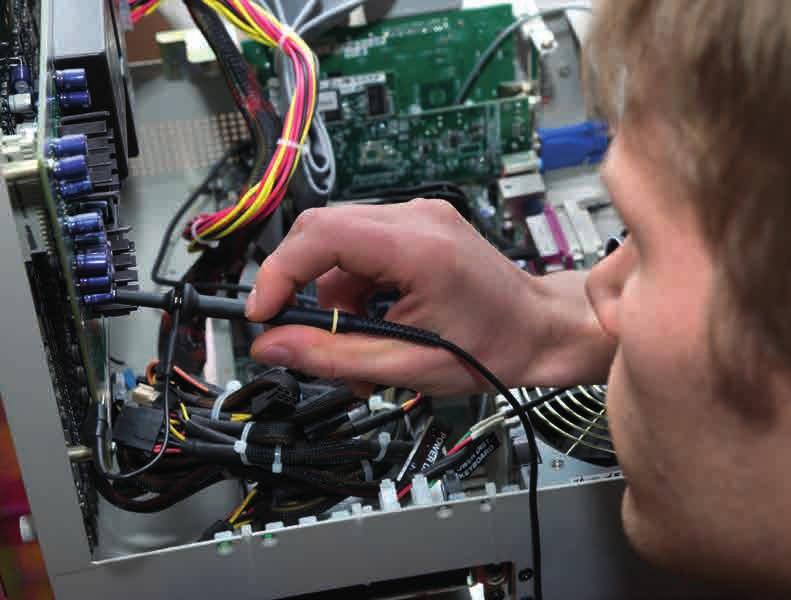

45 PŘÍSLUŠENSTVÍ PRO VENTILÁTORY Prohlédněte si naše příslušenství k ventilátorům. V nabídce máme ochranná řešení a prvky pro montáž malých ventilátorů AC a DC, které jsou ideální pro průmyslová zařízení a serverové skříně. Chrániče ventilátorů zabraňují průniku cizích těles do lopatek ventilátoru a jejich nežádoucímu zaseknutí. Jsou ideálním ochranným řešením a příslušenstvím k chlazení elektroniky. CHRÁNIČE PRO VENTILÁTORY Strana 356 FILTR S KOVOVÝM RÁMEM Strana 359 Volejte na

46 KABELOVÉ VÝVODKY A PŘÍSLUŠENSTVÍ Vývodky pro více kabelů SR 6264 Tělo: polyamid, těsnění: pryž EPDM Vložka s otvory pro více kabelů Lisovaná těsnicí podložka Třída ochrany podle normy EN : IP 68 do 5 bar (30 min) Provozní teplota od -40 C do +100 C Položka A Tělo kabelové vývodky Obj. číslo D Barva L TL Průměr kabelu M12 x 1.5 Šedá (RAL 7035) M16 x 1.5 Šedá (RAL 7035) M20 x 1.5 Šedá (RAL 7035) M25 x 1.5 Šedá (RAL 7035) M32 x 1.5 Šedá (RAL 7035) M40 x 1.5 Šedá (RAL 7035) M12 x 1.5 Černá (RAL 9005) M16 x 1.5 Černá (RAL 9005) M20 x 1.5 Černá (RAL 9005) M25 x 1.5 Černá (RAL 9005) M32 x 1.5 Černá (RAL 9005) M40 x 1.5 Černá (RAL 9005) Položka B Těsnicí vložka Obj. číslo D Počet kabelů Průměr kabelu M12 x M12 x M16 x M16 x M20 x M20 x M25 x M25 x M25 x M32 x M32 x M40 x Položka C Upevňovací matice Obj. číslo D Barva TL M12 x 1.5 Šedá (RAL 7035) M16 x 1.5 Šedá (RAL 7035) M20 x 1.5 Šedá (RAL 7035) M25 x 1.5 Šedá (RAL 7035) M32 x 1.5 Šedá (RAL 7035) M40 x 1.5 Šedá (RAL 7035) M12 x 1.5 Černá (RAL 9005) M16 x 1.5 Černá (RAL 9005) M20 x 1.5 Černá (RAL 9005) M25 x 1.5 Černá (RAL 9005) M32 x 1.5 Černá (RAL 9005) M40 x 1.5 Černá (RAL 9005) 6 10 Jednotlivé součásti nelze objednávat samostatně Kompletní produkt tvoří vždy tělo vývodky, těsnicí vložka a upevňovací matice sales@essentracomponents.cz web 339

47 KABELOVÉ VÝVODKY A PŘÍSLUŠENSTVÍ EMC kabelové vývodky SR 6266 Poniklovaná mosaz Metrické závity Navrženo pro montáž a ochranu stíněných kabelů Třída ochrany podle normy EN : IP 68 do 5 bar (30 min) Provozní teplota: -20 C až +100 C Snižuje vyzařování elektromagnetického šumu ze zařízení Dvě různá provedení, standardní a prémiové Upevňovací matici nutno objednat samostatně Typ 1 - základní vývodka Přítlačný kužel Typ 2 - vylepšená vývodka Typ 1 - plochá upevňovací matice Typ 2 - pojistná upevňovací matice Typ 1 - základní EMC vývodka s přítlačným prstencem Průměr kabelu D velikost závitu L celková délka TL Délka závitu SW - Velikost klíče E M12 x E 4-8 M16 x E 6-12 M20 x E M25 x E M32 x E M40 x E M12 x E 4-8 M16 x E 6-12 M20 x E M25 x E M32 x E M40 x Typ 2 - vylepšená EMC vývodka s přítlačným kuželem Průměr kabelu D Velikost závitu L Celková délka TL Délka závitu SW - Velikost klíče M12 x M16 x M20 x M25 x M32 x M40 x Upevňovací matice D Velikost závitu SW velikost klíče TL Délka závitu Typ M12 x M16 x M20 x M25 x M32 x M40 x M12 x M16 x M20 x M25 x M32 x M40 x tel

48 Větrací zátky SR6260 Polyamid 6 UL94-V2, akrylátový polymer, těsnění z pryže NBR Umožňuje průchod vzduchu ventilačním otvorem,ale brání pronikání vlhkosti a prachu Zabraňuje nárůstu tlaku v uvnitř zařízení Zabraňuje selhání utěsnění nebo problémům s přístupem kvůli rozdílným tlakům Tři různé stupně propustnosti KABELOVÉ VÝVODKY A PŘÍSLUŠENSTVÍ Typ 1 Typ 2 Typ 3 Typ 6 Typ 7 Typ 8 Šedá RAL 7001 Šedá RAL 7035 Černá RAL 9005 Uchycení Ø otvoru Propustnost při 70mBar l/h TL TD H D E E E Krátký závit M12X E E E Dlouhý závit M12X E E E Zacvaknutím Zatlačením E E E Krátký závit M12X E E E Krátký závit M16X E E E Krátký závit M20X E E E Krátký závit M12X E E Dlouhý závit M12X E E E Zacvaknutím Zatlačením E E E Krátký závit M12X E E E Krátký závit M16X E E E Krátký závit M20X E E E Dlouhý závit M40X E E E Krátký závit M12X E E E Dlouhý závit M12X E E E Zacvaknutím Zatlačením E E E Krátký závit M12X E E E Krátký závit M16X E E E Krátký závit M20X Typ Nerezavějící ocel, kopolymer na bázi akrylátu Uchycení Ø otvoru Propustnost při 70mBar l/h TD TL H D E Nízký profil M4 X E Dlouhý závit M12 x E Krátký závit M12 x E Krátký závit M16 x E Dlouhý závit M16 x E Krátký závit M20 x E Dlouhý závit M20 x Typ sales@essentracomponents.cz web 341

49 KABELOVÉ VÝVODKY A PŘÍSLUŠENSTVÍ Ventilační zátky - plastové SR 1866 Polyamid 6 UL94 V0 Zabraňuje nárůstu tlaku v zařízení a brání pronikání vlhkosti a nečistot dovnitř zařízení Třída ochrany IP68 0,6 bar Teplotní odolnost: -40 C až +100 C Ventilační zátky - nerezové SR 1868 Nerezavějící ocel AISI 303 Zabraňuje nárůstu tlaku v zařízení a brání pronikání vlhkosti a nečistot dovnitř zařízení Třída ochrany IP68 0,6 bar Teplotní odolnost: -40 C až +100 C Černá Šedá A L SW1 H M12 x M12 x M20 x M40 x Záslepky montážních otvorů kabelových vývodek SR 1782 Polyamid 6.6 nebo mosaz K zaslepení nepoužitých otvorů pro kabelové vývodky h A L SW1 H M12 x M20 x M40 x Metrická řada polyamid Černá Šedá d D H h M12 x M16 x M20 x M25 x M32 x M40 x M50 x M63 x PG řada polyamid D H d PG řada mosaz d D H h PG PG PG PG PG PG Černá Šedá d D H h PG PG PG PG PG PG PG PG PG PG Metrická řada mosaz d D H h M12 x M16 x M20 x M25 x M32 x M40 x M50 x M63 x tel

50 PRŮCHODKOVÉ PANELY Průchodkový panel - rozebíratelný SR 1869 Polyamid 6 UL94 V0 Umožňuje rychlou a jednoduchou montáža výměnu kabeláže na zařízení Panel i jednotlivé průchodky je nutno objednat samostatně Třída ochrany IP65 Teplotní odolnost: -30 C až +100 C Průchodkový panel Počet otvorů Montážní otvor L L1 H H1 pro průchodky x x x x x Průchodky TPE TPV Obj.číslo C L H Da * *Uzavřené provedení bez otvoru (záslepka) sales@essentracomponents.cz web 343

51 PRŮCHODKOVÉ PANELY Průchodkový panel SR 1870 Polyamid 6 UL94 V0 Umožňuje rychlou a jednoduchou montáž a výměnukabeláže na zařízení Průchodky pro různé průměry kabelů Třída ochrany IP66 Teplotní odolnost: -30 C až +100 C Počty jednotlivých průchodek pro kabely s průměrem SPOLEHNĚTE SE NA NÁS A USNADNĚTE SI PRÁCI! VZORKY ZDARMA zboží lze před nákupem vyzkoušet MALÁ BALENÍ zkrátka tak akorát SPOLEHLIVÉ DODÁVKY rychlá expedice ZÁKAZNICKÁ PODPORA technické poradenství Volejte tel

52 NAVŠTIVTE NÁŠ WEB! VÍCE NEŽ PRODUKTŮ ONLINE Objednávejte online Vzorky zdarma Velký výběr 3D CAD modely ke stažení Obchodní podmínky najdete na našem webu

53 KABELOVÉ KONCOVKY (FASTONY) Kabelová oka SR E-0000 Pocínovaná měď NOVINKA Vyrobeno z trubky z pocínované mědi Bez izolace, ideální pro krimpování Koncovky s plochým zakončením pro precizní spoj Pocínováno pro snížení rizika koroze E W A A d D SECTION A-A a d D a E W Průřez (mm2) Prům. otvoru pro šroub M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M tel

54 Kabelová oka s kontrolním otvorem SR E-0001 Pocínovaná měď E NOVINKA KABELOVÉ KONCOVKY (FASTONY) Vyrobeno z trubky z pocínované mědi Otvor pro kontrolu správného připojení Bez izolace Pocínováno pro snížení rizika koroze Měkký materiál pro rychlé a jednoduché nalisování W A d D a A A d D A d D a E W Průřez (mm2) Prům. otvoru pro šroub M M M M M M M M M M M M M M M M Kabelové krimpovací spojky SR E-0002 Pocínovaná měď Vyrobeno z trubky z pocínované mědi Bez izolace NOVINKA L L d D Průřez (mm2) sales@essentracomponents.cz web 347

55 KABELOVÉ KONCOVKY (FASTONY) Kabelová oka SR E-0003 Pocínovaná měď Bez izolace, ideální pro krimpování Pocínováno pro snížení rizika koroze Měkký materiál pro rychlé a jednoduché nalisování NOVINKA E W X X a s d D d D s a E W Průřez (mm2) Prům. otvoru pro šroub * M * M * M M M M * M * M * M * M * M M M * M * M * M * M * M *Odpovídá normám DIN a UL E tel

56 KABELOVÉ KONCOVKY (FASTONY) Kabelové vidlice bez izolace SR E-0004 Pocínovaná měď UL E Bez izolace, ideální pro krimpování Pocínováno pro snížení rizika koroze Měkký materiál pro rychlé a jednoduché nalisování NOVINKA W A E A a S d D d D S a E W Průřez (mm2) Prům. otvoru pro šroub M M M M M M M M M M M M M8 100 NAVŠTIVTE NÁŠ WEB! Objednávejte online Vzorky zdarma Velký výběr Stahujte 3D CAD modely sales@essentracomponents.cz web 349

57 KABELOVÉ KONCOVKY (FASTONY) Krimpovací dutinky bez izolace SR E-0005 Pocínovaná měď NOVINKA Bez izolace, ideální pro rychlé nalisování Chrání obnažené kabely před poškozením Určeno k zakončení kabelů před jejich zapojením do bloků nebo konektorů Pocínováno pro snížení rizika koroze Měkký materiál pro rychlé a jednoduché nalisování L S d D L d D S Průřez (mm2) POKRAČOVÁNÍ NA NÁSLEDUJÍCÍ STRANĚ 350 tel

58 KABELOVÉ KONCOVKY (FASTONY) Krimpovací dutinky bez izolace POKRAČOVÁNÍ SR E-0005 Pocínovaná měď NOVINKA Bez izolace, ideální pro rychlé nalisování Chrání obnažené kabely před poškozením Určeno k zakončení kabelů před jejich zapojením do bloků nebo konektorů Pocínováno pro snížení rizika koroze Měkký materiál pro rychlé a jednoduché nalisování L S d D L d D S Průřez (mm2) sales@essentracomponents.cz web 351

59 KABELOVÉ KONCOVKY (FASTONY) Izolovaná kabelová oka dle normy DIN SR E-0006 NOVINKA Pocínovaná měď, izolace: polyamid Norma DIN se vztahuje pouze k trubicové části koncovky Izolace z polyamidu Jednoduchá instalace W A A s a d E A-A d s a E W Barva Průřez (mm2) Prům. otvoru pro šroub Červená M Červená M Červená M Červená M Červená M Červená M Modrá M Modrá M Modrá M Modrá M Modrá M Modrá M Žlutá 4-6 M Žlutá 4-6 M Žlutá 4-6 M Žlutá 4-6 M Žlutá 4-6 M Izolované kabelové vidlice dle normy DIN SR E-0007 NOVINKA Pocínovaná měď, izolace: polyamid Norma DIN se vztahuje pouze k trubicové části koncovky Izolace z polyamidu Jednoduchá instalace E W S d A A SECTION A-A a d s a E W Barva Průřez (mm2) Prům. otvoru pro šroub Červená M Červená M Červená M Červená M Červená M Modrá M Modrá M Modrá M Modrá M Modrá M Žlutá 4-6 M Žlutá 4-6 M Žlutá 4-6 M Žlutá 4-6 M tel

60 KABELOVÉ KONCOVKY (FASTONY) Izolované krimpovací dutinky SR E-0008 Pocínovaná měď, izolace: polyamid Pro lepší připojení, zlepšuje vodivost obvodu Ideální na tenké vodiče při zapojování kabelů do konektorů nebo koncovek Pro profesionálně vypadající spoje Dle normy DIN 46228/4 Sortiment odpovídající německým nebo francouzským normám je k dispozici na vyžádání. V případě zájmu kontaktujte naše obchodnětechnické oddělení. NOVINKA A d1 d2 S1 A L2 L1 S2 L1 L2 d1 d2 s1 s2 Barva Průřez (mm2) Žlutá Žlutá Modrá Modrá Bílá Bílá Bílá Šedá Šedá Bílá Šedá Červená Červená Červená Červená Černá Černá Černá Modrá Modrá Modrá Modrá Šedá Šedá Šedá Žlutá Žlutá Červená Červená Červená Modrá Modrá Žlutá Žlutá Červená Červená sales@essentracomponents.cz web 353

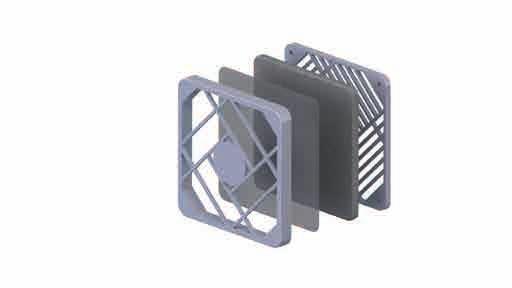

61 PŘÍSLUŠENSTVÍ PRO VENTILÁTORY Filtry pro ventilátory - sady RCP/RFG/RFC/RFF/RMF Kryt a mřížka filtru : černý polyamid 6.6 UL94 V0, RMS-27, s 25% skelného vlákna Plstěný filtr: bílý polyester, RMS-28 Drátěný filtr: nerezavějící ocel AISI 304, RMS-29 Kompletní sada (RCP) poskytuje třídu ochrany IP30 Filtrová sada obsahuje ochrannou mřížku, kryt filtru, drátěný filtr a plstěný filtr Ochranná mřížka Plstěný filtr Drátěný filtr Kryt filtru Typ 1 Typ 3 Typ 2 Typ 4 kompletní sady Ochranná mřížka Kryt filtru filtru* ochranné mřížky A B C D-min. Ø mont. otvorů Typ krytu filtru E F Typ RCP-040-T RFG-040-T RFC-040-T RCP-060-T RFG-060-T RFC-060-T RCP-080-T RFG-080-T RFC-080-T RCP-092-T RFG-092-T RFC-092-T RCP-120-T RFG-120-T RFC-120-T x x x x x 120 Ochranná mřížka RFG-040-T (160/balení) RFG-060-T (60/balení) RFG-080-T (30/balení) RFG-092-T (20/balení) RFG-120-T (30/balení) *Sada filtru RCP-040-T (50/balení) RCP-060-T (20/balení) RCP-080-T (10/balení) RCP-092-T (10/balení) RCP-120-T (10/balení) Plstěný filtr RFF-040-T (300/balení) RFF-060-T (100/balení) RFF-080-T (100/balení) RFF-092-T (100/balení) RFF-120-T (50/balení) Drátěný filtr RMF-040-T (300/balení) RMF-060-T (500/balení) RMF-080-T (400/balení) RMF-092-T (400/balení) RMF-120-T (250/balení) Spínací nýt (dlouhý) SR-3230B Černý polyamid 6, RMS-52 Ø montážního otvoru Tloušťka panelu Síla potřebná pro vytržení SR-3230B min. 8 kg tel

62 PŘÍSLUŠENSTVÍ PRO VENTILÁTORY Chránič ventilátorů s filtrem Sady obsahují ochrannou mřížku, pěnový filtr a zadní kryt Mřížky a zadní kryty jsou vyrobeny z plastu s vysokou odolností vůči nárazu a všechny mají třídu ohnivzdornosti UL94-V0. Pěnový filtr vyhovuje požadavkům normy UL94HF1 na vývoj dýmu Part Number: SC60-P15/30 Material: Plastic UL94V-O Media: Polyurethane Foam UL94HF-1 30PPI Zadní kryt Filtr Ochranná mřížka Zadní kryt Retainer Filtr Filter Ochranná mřížka Guard 1.46 in 37.08mm 1.46 in 37.08mm 1.57 in 40mm 1.26 in 32mm 2.21 in 56.10mm 2.20 in 55.88mm 2.34 in. 60mm 1.97 in 50mm Part Number: SC80-P15/ in mm 0.12 in mm 0.16 in mm Dia. 4 places 0.19 in mm Part Number: SC92-P15/ in mm 0.11 in mm 0.18 in mm Dia. 4 places 0.26 in mm Material: Plastic UL94V-O Material: Plastic UL94V-O Media: Polyurethane Foam UL94HF-1 30PPI Media: Polyurethane GardTec, Inc. Foam 2909 Mt. UL94HF-1 Pleasant Street Racine, WI USA 30PPI Questions or to order please call (262) Zadní kryt Filtr Ochranná mřížka Retainer Guard Filter Zadní kryt Filtr Ochranná mřížka Retainer Guard Filter 3.29 in 83.50mm 3.06 in 77.70mm 3.15 in 80.00mm 2.81 in 71.40mm 3.77 in 95.80mm 3.55 in 90.20mm 3.62 in 92.00mm 3.25 in 82.60mm Part Number: SC120-P15/30.39 in mm.13 in mm.26 in mm Material: Plastic UL94V-O Media: Polyurethane Foam UL94HF-1 GardTec, 30PPI Inc Mt. Pleasant Street Racine, WI USA Questions or to order please call (262) Zadní kryt Filtr Ochranná mřížka Retainer Guard Filter Part Number:.40 in mm.13 in mm SC162-P15/ in mm Material: Plastic UL94V-O GardTec, Inc Mt. Pleasant Street Racine, WI USA Questions or to order please call (262) Media: Polyurethane Foam UL94HF-1 45PPI Zadní kryt Filtr Ochranná mřížka Retainer Filter Guard 4.88 in 122.0mm 4.56 in mm 4.62 in 117.3mm 4.13 in mm 5.98 in mm 5.93 in mm 7.06 in mm 6.38 in mm.44 in mm.13 in mm.28 in mm.18 in mm.12 in mm.31 in mm GardTec, Inc Mt. Pleasant Street Racine, WI USA Questions or to order please call (262) GardTec, Inc Mt. Pleasant Street Racine, WI USA Questions or to order please call (262) Kompletní sada Ochranná mřížka Pěnový filtr sales@essentracomponents.cz web 355

63 PŘÍSLUŠENSTVÍ PRO VENTILÁTORY Chrániče pro ventilátory RCOFM Ocelový drát, galvanicky pokovený, RMS-261 Povrchová úprava chrom-nikl, RMS-229 Typ 1 Z=POČET ŽEBER Typ 2 Typ 3 Z=POČET ŽEBER Z=POČET ŽEBER Těsnění pro ventilátory FGA Typ A B C D E F G H Z RCOFM RCOFM RCOFM RCOFM RCOFM RCOFM RCOFM RCOFM-150-A Černá silikonová pryž, 40 Shore A, RMS-101 Rozměr ventilátoru Rozteč otvorů ventilátoru D F rozm. G FGA FGA FGA FGA FGA FGA FGA tel

64 PŘÍSLUŠENSTVÍ PRO VENTILÁTORY Ochranné mřížky pro ventilátory Poniklovaná ocel 240mm mm Průměr drátu výztuh Průměr žebrování a mm 5.4 mm 4 POLOHY 5.4mm 4 POSITIONS mm 120mm 153.5mm 115mm 4.3mm mm POSITIONS 3 POLOHY mm mm 4 POLOHY POSITIONS 5mm 4mm mm 162mm 86.2mm 148.5mm mm mm 34 POLOHY POSITIONS mmm POSITIONS 2 POLOHY 4.7mm 6mm.17 in - 4.3mm in - 4.3mm in 162mm 6.0 in 152.5mm 6.3 in 158.9mm 5.0 in 127.0mm 4.13 in 104.8mm.138 in - 3.5mm 2 in 51.5mm 2.75 in 70mm.18 in - 4.7mm 2 in 51.5mm.43 in - 11mm sales@essentracomponents.cz web 357

65 PŘÍSLUŠENSTVÍ PRO VENTILÁTORY Montážní prvek pro ventilátory FMM Černá silikonová pryž 40 Shore A, RMS-316 rozm Ø 2.83 rozm Ø 5.7 rozm Probíhá patentové řízení Tloušťka ventilátoru Ø mont. otvoru ventilátoru Tloušťka panelu Ø mont. otvoru FMM Montážní prvky pro ventilátory FMB Černá silikonová pryž, 40 Shore A, RMS-316 Typ 1 rozm rozm. 60 Typ Ø mont. otvoru Tloušťka panelu Ø mont. otvoru ventilátoru Tloušťka ventilátoru Množ. v bal. FMB FMB Až FMB Až Typ 2 rozm rozm. 110 Montážní prvky pro ventilátory FM Černá pryž EDPM / silikonová pryž Typ 1 Typ 2 Typ 3 Typ 4 *Max. tloušťka panelu a ventilátoru dohromady Ø mont. otvorů Tloušťka ventilátoru Max. Tloušťka panelu Typ Materiál A B C D FM-1 1 Pryž EPDM. 30 Shore A. RMS FM-2 1 Pryž EPDM. 40 Shore A. RMS FM-3 2 Pryž EPDM. 30 Shore A. RMS FM-4 2 Pryž EPDM. 40 Shore A. RMS FM-5 3 Silikonová pryž 40 Shore A. RMS FM-6 3 Silikonová pryž 40 Shore A. RMS FM-7 3 Silikonová pryž 40 Shore A. RMS FM-8 4 Pryž EPDM. 30 Shore A. RMS * 5.4* 1000 FM-9 4 Pryž EPDM. 40 Shore A. RMS * 5.4* tel

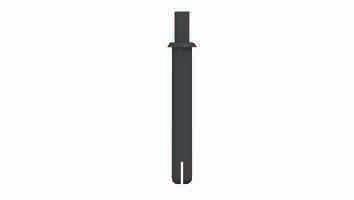

66 PŘÍSLUŠENSTVÍ PRO VENTILÁTORY Filtr s kovovým rámem MFF Rám: hliník 1060, RMS-247; Drátěný filtr: nerezavějící ocel 304, RMS-283 Poskytuje ochranu proti EMI a RFI Typ 1 - Ø drátu: 23 Typ 1 - hustota filtru - 30 vláken/palec Typ 2 - rozměr oka filtru: 3 16 x 1 8 D B A Chrániče pro ventilátory FGPT A ± 1 B C D ± 1 Ø montážních otvorů MFF R MFF R MFF R MFF R Černý UL94 HB ABS, RMS-171 A B C D E rozm. F FGPT FGPT FGPT Spodní otvor: Ø 4.7±0.1 Montážní nýt pro ventilátory FR-1 Černý polyamid 6 UL94 V2, RMS-52 Ø otvoru Tloušťka panelu montážního nástroje FR PPR-T sales@essentracomponents.cz web 359
