1 Novinky 2009 CZK Hansgrohe Focus E 2 Axor Starck Shower Collection Hansgrohe. Das Original.

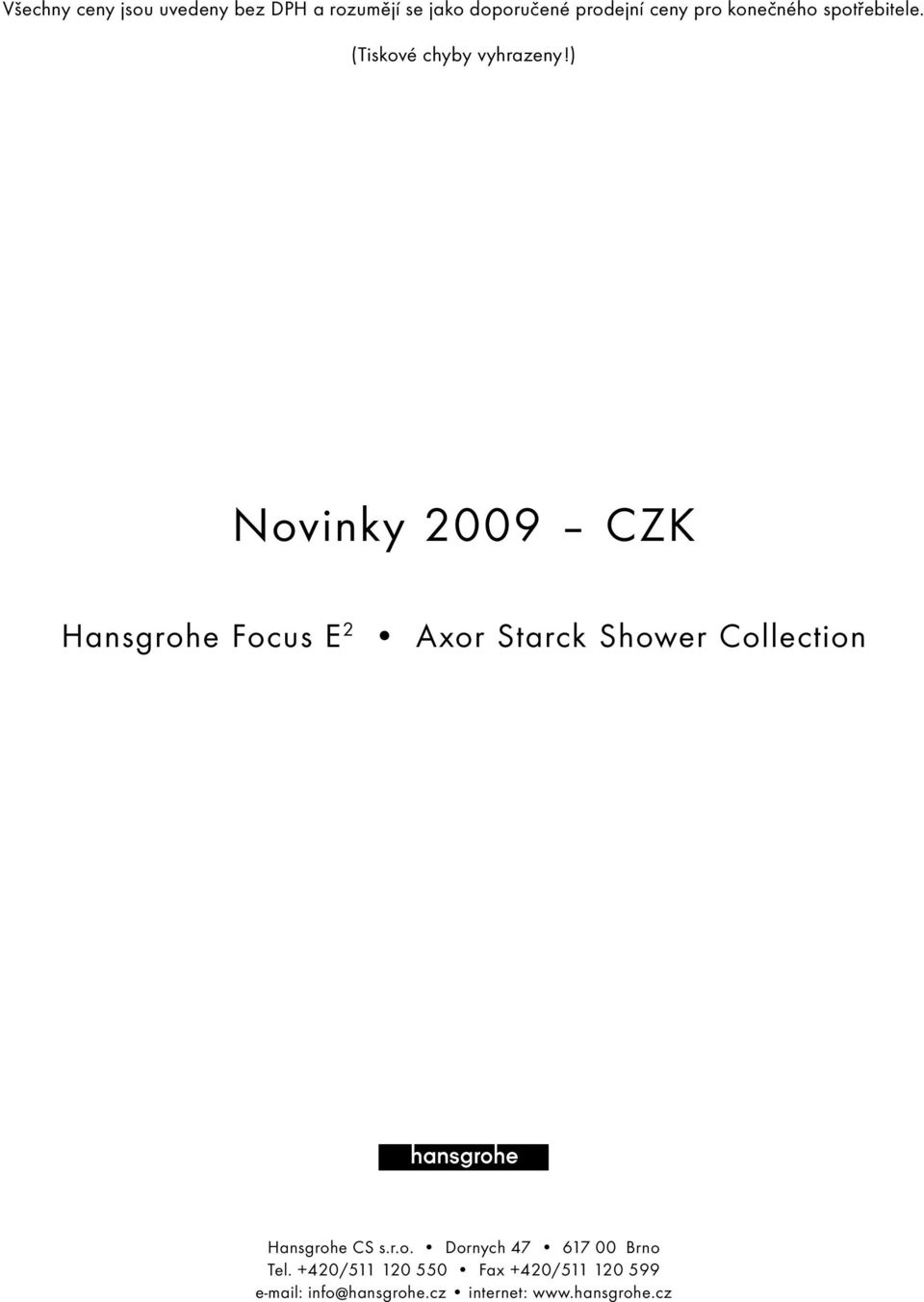

2 Všechny ceny jsou uvedeny bez DPH a rozumějí se jako doporučené prodejní ceny pro konečného spotřebitele. (Tiskové chyby vyhrazeny!) Novinky 2009 CZK Hansgrohe Focus E 2 Axor Starck Shower Collection Hansgrohe CS s.r.o. Dornych Brno Tel. +420/ Fax +420/ info@hansgrohe.cz internet:

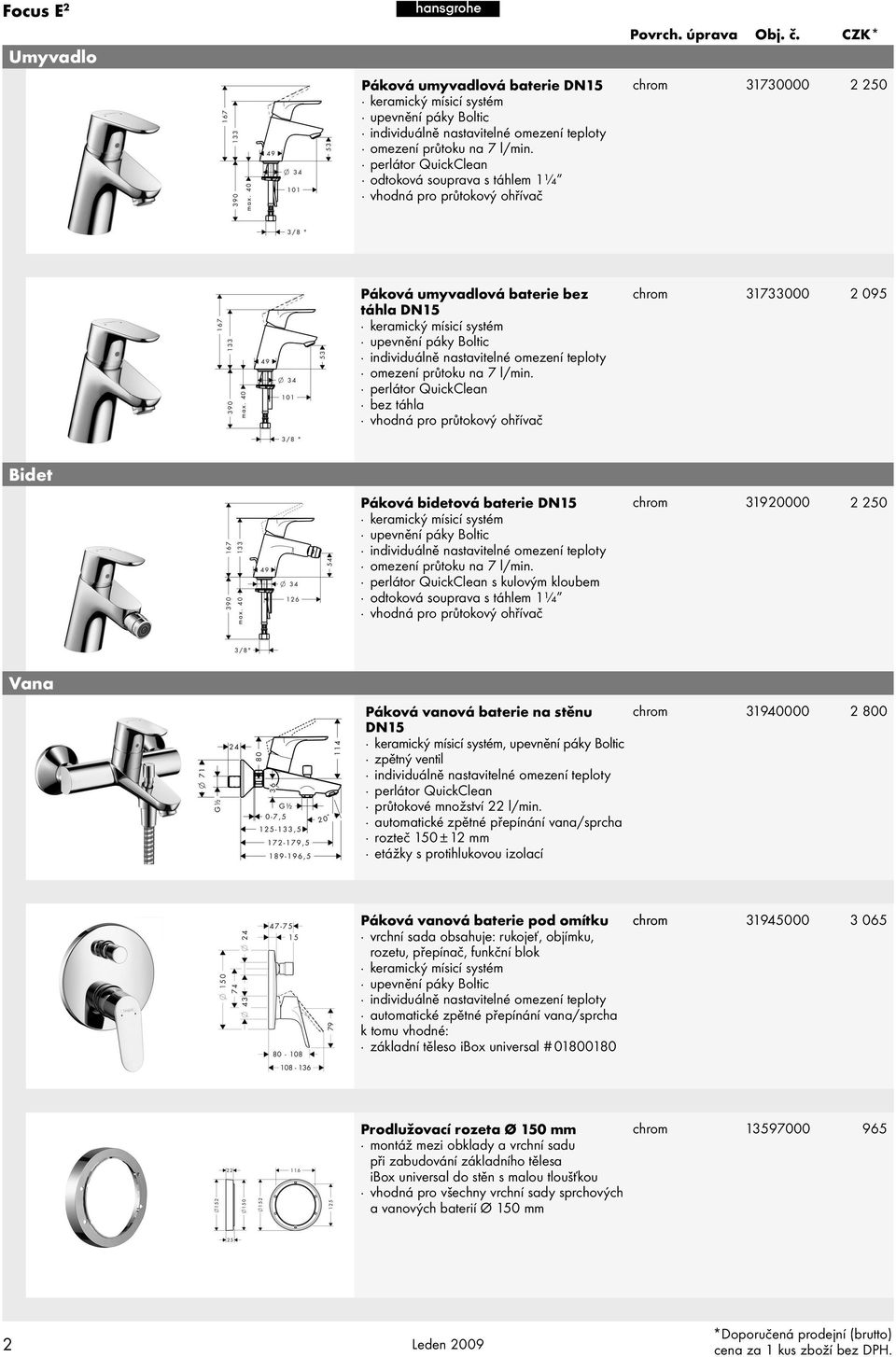

3 Focus E 2 Umyvadlo Páková umyvadlová baterie DN15 omezení průtoku na 7 l/min. perlátor QuickClean odtoková souprava s táhlem 1¼ vhodná pro průtokový ohřívač Páková umyvadlová baterie bez táhla DN15 omezení průtoku na 7 l/min. perlátor QuickClean bez táhla vhodná pro průtokový ohřívač Bidet Páková bidetová baterie DN15 omezení průtoku na 7 l/min. perlátor QuickClean s kulovým kloubem odtoková souprava s táhlem 1¼ vhodná pro průtokový ohřívač Vana Páková vanová baterie na stěnu DN15, upevnění páky Boltic zpětný ventil perlátor QuickClean průtokové množství 22 l/min. automatické zpětné přepínání vana/sprcha rozteč 150 ± 12 mm etážky s protihlukovou izolací Páková vanová baterie pod omítku vrchní sada obsahuje: rukojeť, objímku, rozetu, přepínač, funkční blok automatické zpětné přepínání vana/sprcha základní těleso ibox universal # Prodlužovací rozeta Ø 150 mm montáž mezi obklady a vrchní sadu při zabudování základního tělesa ibox universal do stěn s malou tloušťkou vhodná pro všechny vrchní sady sprchových a vanových baterií Ø 150 mm Leden 2009 cena za 1 kus zboží bez DPH.

4 Focus E 2 ibox universal, základní těleso DN15/DN20 včetně těsnicí příruby, nastavitelné upevňo va cí příruby, 3 redukcí DN20, 1 zátky DN20 vhodné pro všechny vrchní sady sprchových a vanových baterií či termostatů pod omítku prodloužení základního tělesa 25 mm # sada montážních lišt # Prodloužení základního tělesa 25 mm pro ibox universal Sada montážních lišt pro ibox universal Páková vanová baterie pod omítku vrchní sada obsahuje: rukojeť, objímku, rozetu, přepínač automatické zpětné nastavení polohy vana/sprcha základní těleso # Základní těleso pro vanovou baterii pod omítku DN15 nastavitelné omezení teploty Vanový výtok E/S DN20 vyložení 147 mm velikost průtoku 25 l/min cena za 1 kus zboží bez DPH. Leden

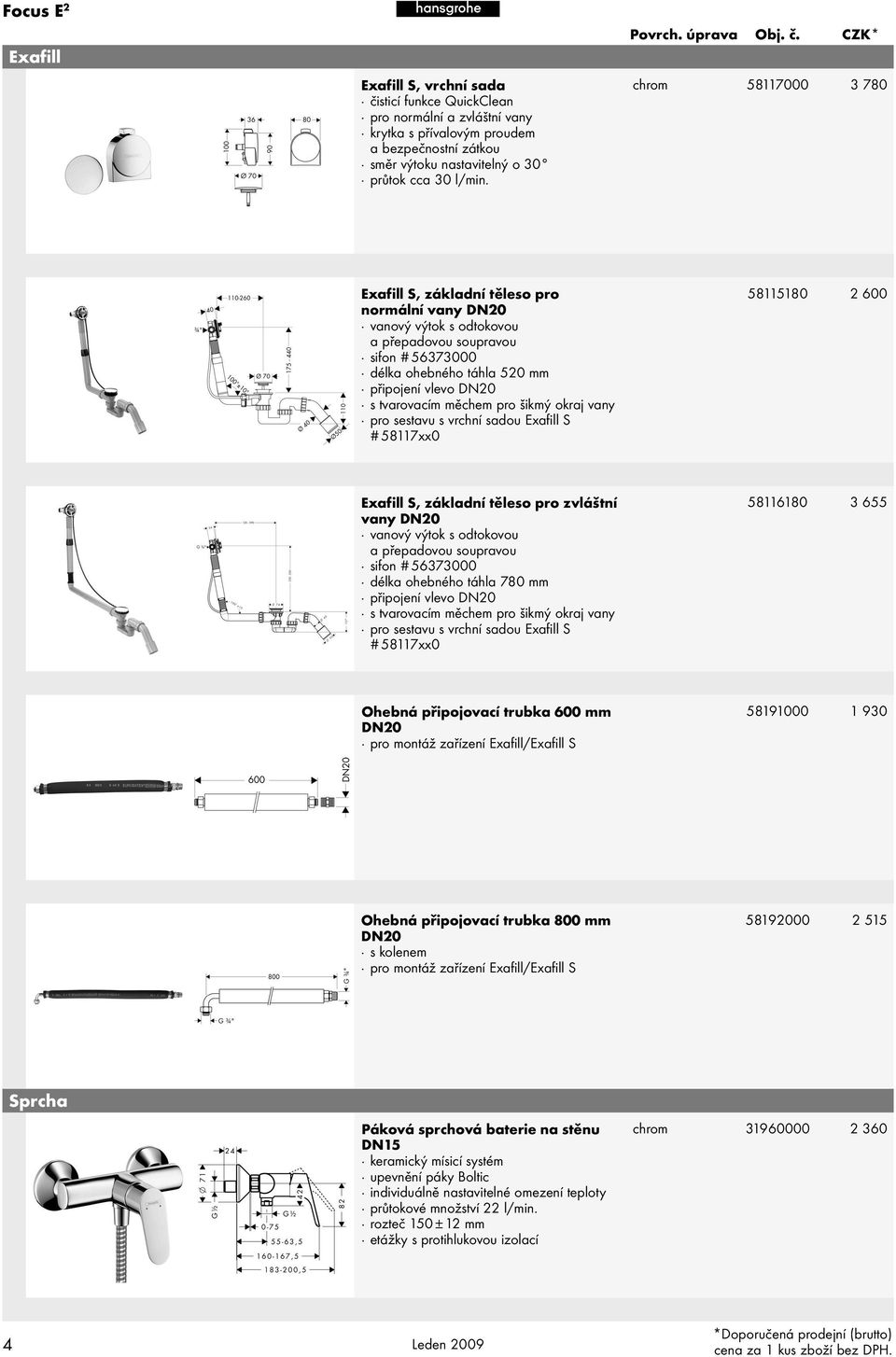

5 Focus E 2 Exafill Exafill S, vrchní sada čisticí funkce QuickClean pro normální a zvláštní vany krytka s přívalovým proudem a bezpečnostní zátkou směr výtoku nastavitelný o 30 průtok cca 30 l/min Exafill S, základní těleso pro normální vany DN20 vanový výtok s odtokovou a přepadovou soupravou sifon # délka ohebného táhla 520 mm připojení vlevo DN20 s tvarovacím měchem pro šikmý okraj vany pro sestavu s vrchní sadou Exafill S # 58117xx Exafill S, základní těleso pro zvláštní vany DN20 vanový výtok s odtokovou a přepadovou soupravou sifon # délka ohebného táhla 780 mm připojení vlevo DN20 s tvarovacím měchem pro šikmý okraj vany pro sestavu s vrchní sadou Exafill S # 58117xx Ohebná připojovací trubka 600 mm DN20 pro montáž zařízení Exafill/Exafill S Ohebná připojovací trubka 800 mm DN20 s kolenem pro montáž zařízení Exafill/Exafill S Sprcha Páková sprchová baterie na stěnu DN15 průtokové množství 22 l/min. rozteč 150 ± 12 mm etážky s protihlukovou izolací Leden 2009 cena za 1 kus zboží bez DPH.

6 Focus E 2 Prodloužený otočný výtok 300 mm pro montáž na pákové sprchové baterie automatické, aretovatelné přepínání Páková sprchová baterie pod omítku, export vrchní sada obsahuje: rukojeť, rozetu, objímku automatické zpětné přepínání vana/sprcha základní těleso # Páková sprchová baterie pod omítku vrchní sada obsahuje: rukojeť, objímku, rozetu, funkční blok základní těleso ibox universal # Prodlužovací rozeta Ø 150 mm montáž mezi obklady a vrchní sadu při zabudování základního tělesa ibox universal do stěn s malou tloušťkou vhodná pro všechny vrchní sady sprchových a vanových baterií Ø 150 mm ibox universal, základní těleso DN15/DN20 včetně těsnicí příruby, nastavitelné upevňo va cí příruby, 3 redukcí DN20, 1 zátky DN20 vhodné pro všechny vrchní sady sprchových a vanových baterií či termostatů pod omítku prodloužení základního tělesa 25 mm # sada montážních lišt # Prodloužení základního tělesa 25 mm pro ibox universal cena za 1 kus zboží bez DPH. Leden

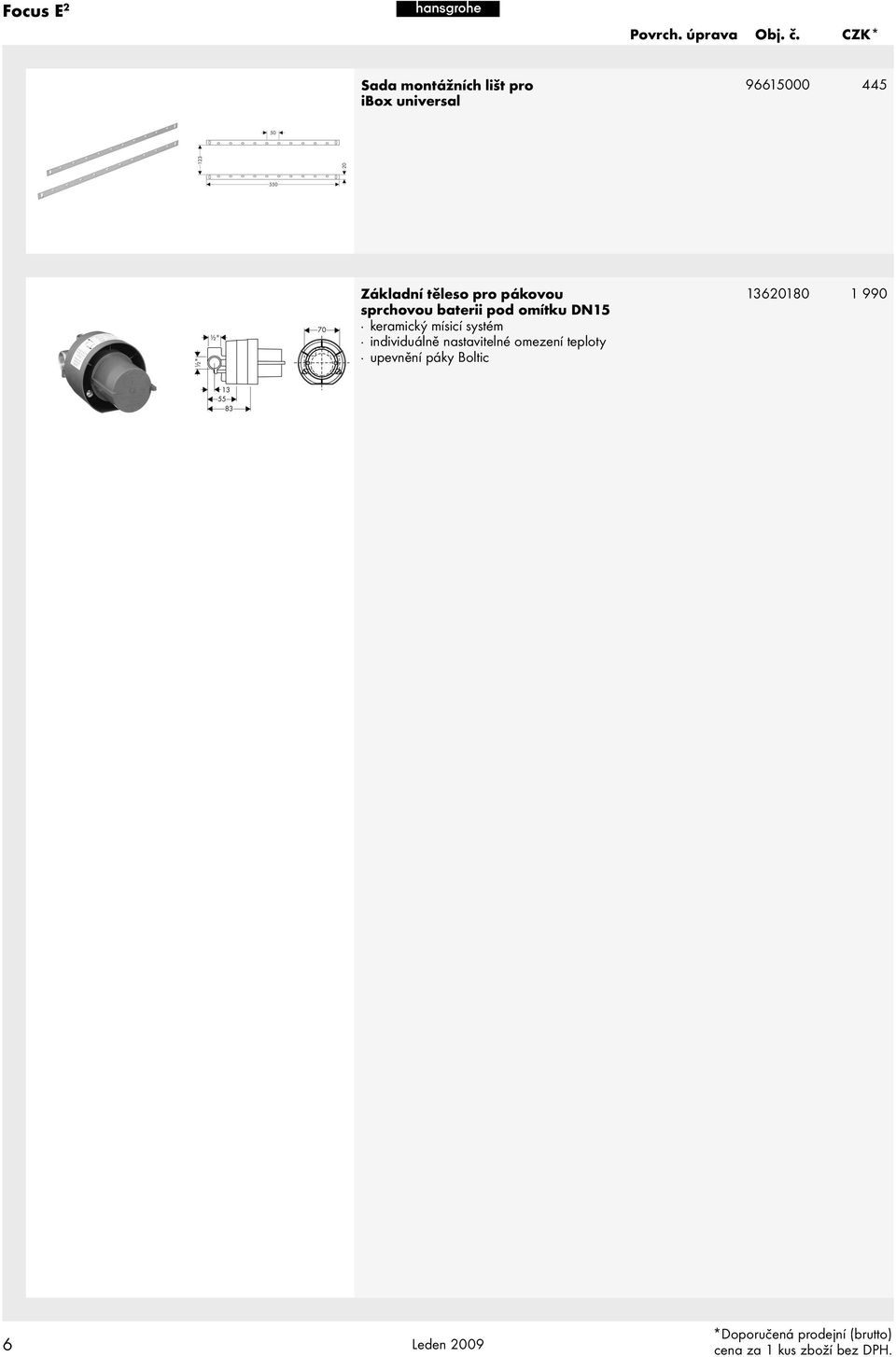

7 Focus E 2 Sada montážních lišt pro ibox universal Základní těleso pro pákovou sprchovou baterii pod omítku DN Leden 2009 cena za 1 kus zboží bez DPH.

8 Axor Starck Shower Collection Sprchy ShowerHeaven 970 x 970 mm DN20, s osvětlením stropní sprchový systém ve čtvercovém provedení pro montáž do stropu nebo ke stropu s osvětlením halogenovými reflektorovými žárovkami 4 x 20 W na malé napětí, včetně síťového napáječe 80 VA řízení 3 oblastí vodních paprsků se musí provádět prostřednictvím 3 ventilů nebo přepínačem se 3 výstupy, doporučeno ovládání přes termostatický modul oblasti vodních paprsků: Bodyzone - vnější oblast stropní sprchy, Rainzone - vnitřní oblast stropní sprchy s funkcí AIR, laminární proud - s Ø 17 mm oblasti lze zapínat jednotlivě nebo v kombinacích všechny druhy proudu (kromě laminárního) jsou se systémem QuickClean proti vodnímu kameni nerezová ocel ShowerHeaven 970 x 970 mm DN20, bez osvětlení stropní sprchový systém ve čtvercovém provedení pro montáž do stropu nebo ke stropu řízení 3 oblastí vodních paprsků se musí provádět prostřednictvím 3 ventilů nebo přepínačem se 3 výstupy, doporučeno ovládání přes termostatický modul oblasti vodních paprsků: Bodyzone - vnější oblast stropní sprchy, Rainzone - vnitřní oblast stropní sprchy s funkcí AIR, laminární proud - s Ø 17 mm oblasti lze zapínat jednotlivě nebo v kombinacích všechny druhy proudu (kromě laminárního) jsou se systémem QuickClean proti vodnímu kameni nerezová ocel ShowerHeaven 720 x 720 mm DN20, s osvětlením stropní sprchový systém ve čtvercovém provedení pro montáž do stropu nebo ke stropu s osvětlením halogenovými reflektorovými žárovkami 4 x 20 W na malé napětí, včetně síťového napáječe 80 VA řízení 3 oblastí vodních paprsků se musí provádět prostřednictvím 3 ventilů nebo přepínačem se 3 výstupy, doporučeno ovládání přes termostatický modul oblasti vodních paprsků: Bodyzone - vnější oblast stropní sprchy, Rainzone - vnitřní oblast stropní sprchy s funkcí AIR, laminární proud - s Ø 17 mm oblasti lze zapínat jednotlivě nebo v kombinacích všechny druhy proudu (kromě laminárního) jsou se systémem QuickClean proti vodnímu kameni nerezová ocel cena za 1 kus zboží bez DPH. Leden

9 Axor Starck Shower Collection ShowerHeaven 720 x 720 mm DN20, bez osvětlení stropní sprchový systém ve čtvercovém provedení pro montáž do stropu nebo ke stropu řízení 3 oblastí vodních paprsků se musí provádět prostřednictvím 3 ventilů nebo přepínačem se 3 výstupy, doporučeno ovládání přes termostatický modul oblasti vodních paprsků: Bodyzone - vnější oblast stropní sprchy, Rainzone - vnitřní oblast stropní sprchy s funkcí AIR, laminární proud - s Ø 17 mm oblasti lze zapínat jednotlivě nebo v kombinacích všechny druhy proudu (kromě laminárního) jsou se systémem QuickClean proti vodnímu kameni nerezová ocel Sprchový modul, vrchní sada DN20 použitelný jako horní sprchy, zádová sprcha nebo boční sprcha úhel vodních paprsků nastavitelný ve třech polohách se systémem QuickClean proti vodnímu kameni průtokové množství cca 5 l/min. při 3 barech při instalaci s přímým propojením (1 cm odstup) s položkami # , # , # , # , # , # nebo # se doporučuje použití základního tělesa # při instalaci s volným umístěním je možné připojení přes vnitřní závit ½" při montáži v podobě horní sprchy s více spojenými prvky se doporučuje použít montážní pomůcku # Základní těleso pro sprchový modul DN20 montáž s protihlukovou izolací přívod zprava nebo zleva DN20 při přímém propojení slouží jako přívod vody nebo k přesnému dodržení měr montáže Montážní pomůcka DN20 montážní pomůcka k přesnému dodržení měr montáže horní sprchy v podobě propojení více modulů montáž s protihlukovou izolací upevňovací šrouby jsou součástí dodávky Leden 2009 cena za 1 kus zboží bez DPH.

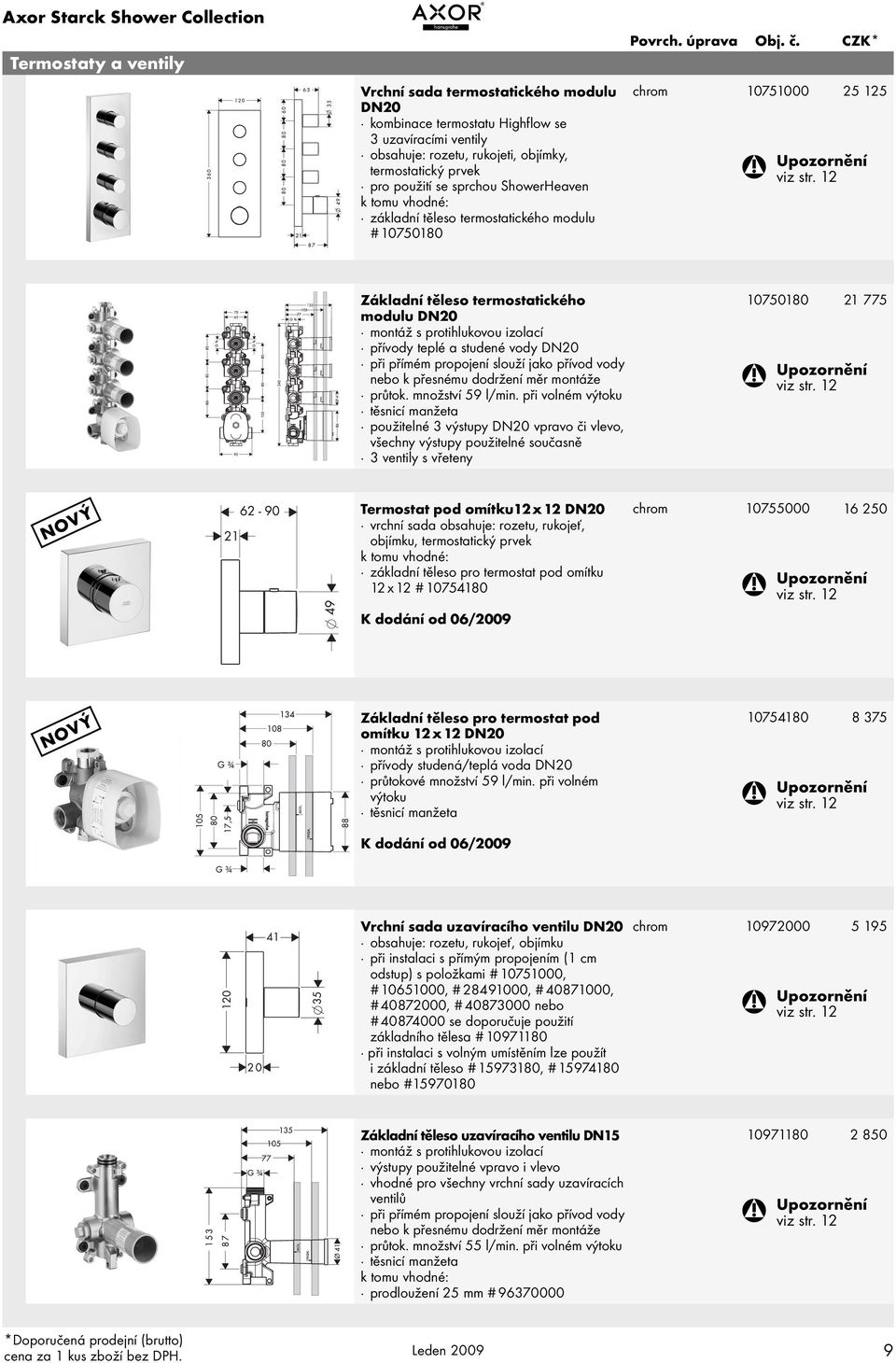

10 Axor Starck Shower Collection Termostaty a ventily Vrchní sada termostatického modulu DN20 kombinace termostatu Highflow se 3 uzavíracími ventily obsahuje: rozetu, rukojeti, objímky, termostatický prvek pro použití se sprchou ShowerHeaven základní těleso termostatického modulu # Základní těleso termostatického modulu DN20 montáž s protihlukovou izolací přívody teplé a studené vody DN20 při přímém propojení slouží jako přívod vody nebo k přesnému dodržení měr montáže průtok. množství 59 l/min. při volném výtoku použitelné 3 výstupy DN20 vpravo či vlevo, všechny výstupy použitelné současně 3 ventily s vřeteny NOVÝ Termostat pod omítku12 x 12 DN20 vrchní sada obsahuje: rozetu, rukojeť, objímku, termostatický prvek základní těleso pro termostat pod omítku 12 x 12 # K dodání od 06/ NOVÝ Základní těleso pro termostat pod omítku 12 x 12 DN20 montáž s protihlukovou izolací přívody studená/teplá voda DN20 průtokové množství 59 l/min. při volném výtoku K dodání od 06/ Vrchní sada uzavíracího ventilu DN20 obsahuje: rozetu, rukojeť, objímku při instalaci s přímým propojením (1 cm odstup) s položkami # , # , # , # , # , # nebo # se doporučuje použití základního tělesa # při instalaci s volným umístěním lze použít i základní těleso # , # nebo # Základní těleso uzavíracího ventilu DN15 montáž s protihlukovou izolací výstupy použitelné vpravo i vlevo vhodné pro všechny vrchní sady uzavíracích ventilů při přímém propojení slouží jako přívod vody nebo k přesnému dodržení měr montáže průtok. množství 55 l/min. při volném výtoku prodloužení 25 mm # cena za 1 kus zboží bez DPH. Leden

11 Axor Starck Shower Collection Základní těleso uzavíracího ventilu pod omítku, vřeteno DN15 průtokové množství 80 l/min. při volném výtoku vhodné pro všechny vrchní sady uzavíracích ventilů prodloužení 25 mm # Základní těleso uzavíracího ventilu pod omítku, keramika DN15 průtokové množství 40 l/min. při volném výtoku vhodné pro všechny vrchní sady uzavíracích ventilů prodloužení 25 mm # Základní těleso uzavíracího ventilu pod omítku, vřeteno DN20 průtokové množství 130 l/min. při volném výtoku vhodné pro všechny vrchní sady uzavíracích ventilů prodloužení 25 mm # Prodloužení 25 mm Vrchní sada Trio/Quattro DN15 obsahuje: rozetu, rukojeť, objímku základní těleso Trio DN20 # základní těleso Quattro DN20 # Základní těleso pro Trio, univerzální uzavírací a přepínací ventil DN20 keramické destičky, těsnicí manžeta 1 vstup, 2 výstupy současně mohou být v provozu 2 spotřebiče průtokové množství 65 l/min. při volném výtoku vhodné pro všechny vrchní sady Trio prodloužení 25 mm # Leden 2009 cena za 1 kus zboží bez DPH.

12 Axor Starck Shower Collection Základní těleso pro Quattro, čtyřcestný přepínač DN20 keramické destičky, těsnicí manžeta 1 vstup, 3 výstupy současně mohou být v provozu 2 spotřebiče průtokové množství 65 l/min. při volném výtoku vhodné pro všechny vrchní sady Quattro prodloužení 25 mm # Vrchní sada modulu ruční sprchy DN15 obsahuje: rozetu, rukojeť, objímku, sprchovou hadici Isiflex 1,25 m, ruční sprchu Axor Starck se dvěma druhy proudu vhodná pro základní těleso zabudované ve svislé i vodorovné poloze základní těleso modulu ruční sprchy # Doplňky Základní těleso modulu ruční sprchy DN15 montáž s protihlukovou izolací při přímém propojení slouží jako přívod vody nebo k přesnému dodržení měr montáže vhodné pro zabudování ve svislé i vodorovné poloze průtok 30 l/min. při volném výtoku vrchní sada # Modul osvětlení vhodný pro sprchovací oblast kombinace vroubkovaného skla a kovu osazené Power-LED (3 x 1 W), s transformátorem základní těleso # POZOR! K dodání až od 01/ Modul reproduktoru vysoce kvalitní vestavný reproduktor, vhodný pro sprchovací oblast pro připojení na běžně dostupné přehrávače použitelný jako pasivní (40 W) nebo aktivní reproduktor (35 W) hliníková membrána v kombinaci s pryžovými žlábky základní těleso # v kombinaci s aktivním modulem firmy DeToma GmbH použitelný jako aktivní reproduktor POZOR! K dodání až od 01/ Základní těleso pro modul osvětlení a modul reproduktoru instalační krabice s rozsáhlými možnostmi montáže vhodné pro zabudování ve svislé i vodorovné poloze při instalaci s přímým propojením nebo při montáži s přesným dodržením měr je nutný montážní plech # cena za 1 kus zboží bez DPH. Leden

13 Axor Starck Shower Collection Polička krátká kovové provedení, vhodná pro montáž se základním tělesem nebo bez něj při použití poličky v rámci dílů vedoucích vodu (# , # , # , # ) v přímém propojení (1 cm odstup) se doporučuje použití základního tělesa # vhodná pro základní těleso zabudované ve vodorovné poloze Základní těleso pro krátkou poličku při instalaci s přímým propojením slouží pro vedení vody nebo pro montáž s přesným dodržením měr Polička dlouhá kovové provedení, vhodná pro montáž se základním tělesem nebo bez něj při použití poličky v rámci dílů vedoucích vodu (# , # , # , # ) v přímém propojení (1 cm odstup) se doporučuje použití základního tělesa # vhodná pro základní těleso zabudované ve vodorovné poloze Základní těleso pro dlouhou poličku při instalaci s přímým propojením slouží pro vedení vody nebo pro montáž s přesným dodržením měr Montážní plech jako montážní a rozměřovací šablona pro snadnou montáž montážní plech lze prodloužit s použitím dalšího kusu upevňovací šrouby jsou součástí dodávky Axor Starck Shower Collection Doporučení: Montáž výrobku je v ceně, pokud je provedena přes pracovníka iclub Hansgrohe. V tomto případě je záruční doba prodloužena na 5 let. Montáží výrobku se rozumí připojení výrobku na vodovodní systém, kompletizace a uvedení do provozu. : Přípravné práce a potřebný instalační materiál nejsou součástí ceny montáže! 12 Leden 2009 cena za 1 kus zboží bez DPH.

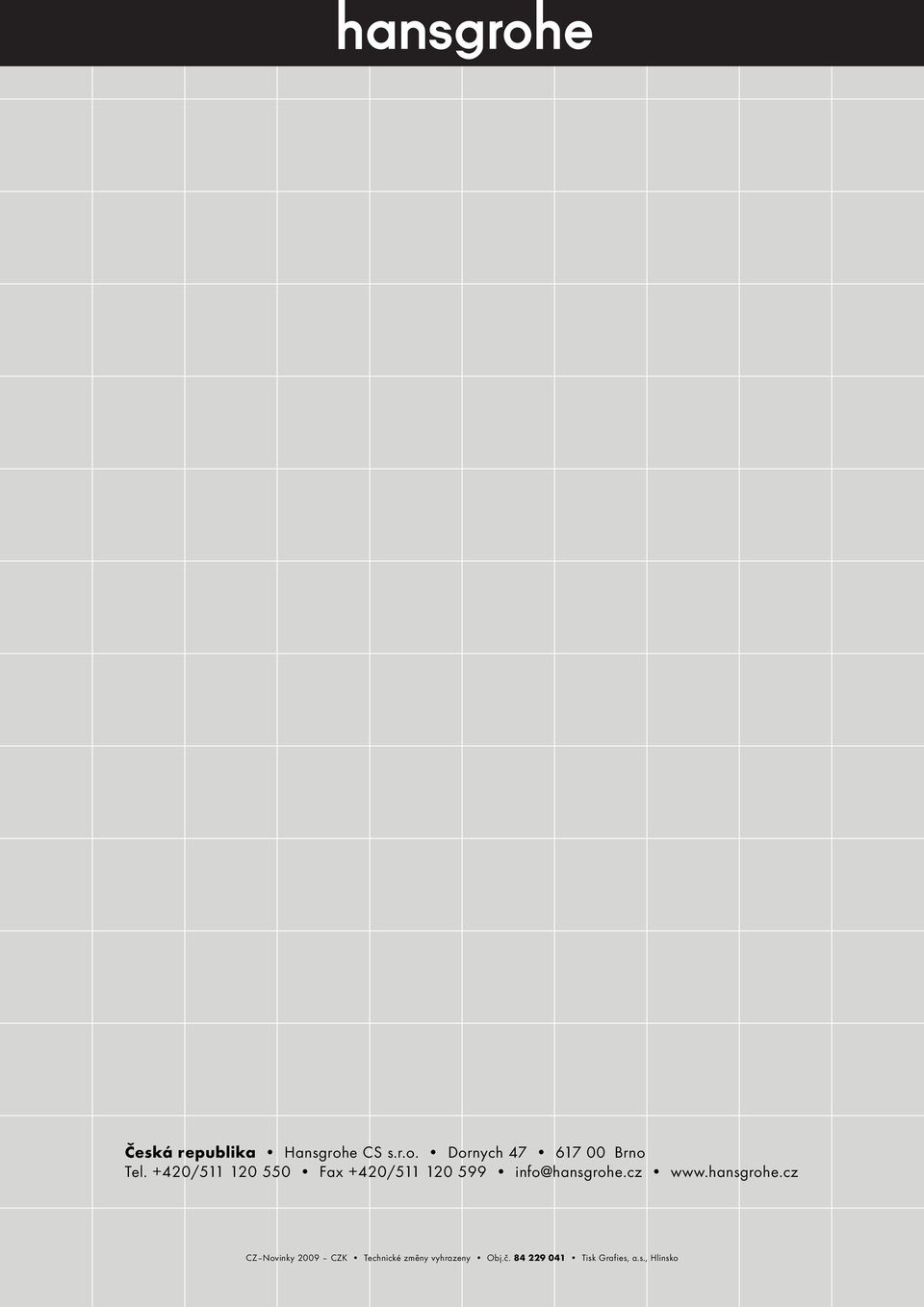

14 Česká republika Hansgrohe CS s.r.o. Dornych Brno Tel. +420/ Fax +420/ CZ Novinky 2009 CZK Technické změny vyhrazeny Obj.č Tisk Grafies, a.s., Hlinsko
