Geberit Kombifix. Obsah. Katalog výrobkù 2011/ Popis systému Montážní prvky pro závěsné WC Montážní prvky pro pisoáry...

Transkript

1 Obsah Popis systému Montážní prvky pro závěsné WC Montážní prvky pro pisoáry Montážní prvky pro bidety Montážní prvky pro umyvadla Příslušenství Geberit Kombifix Katalog výrobkù 211/212 3

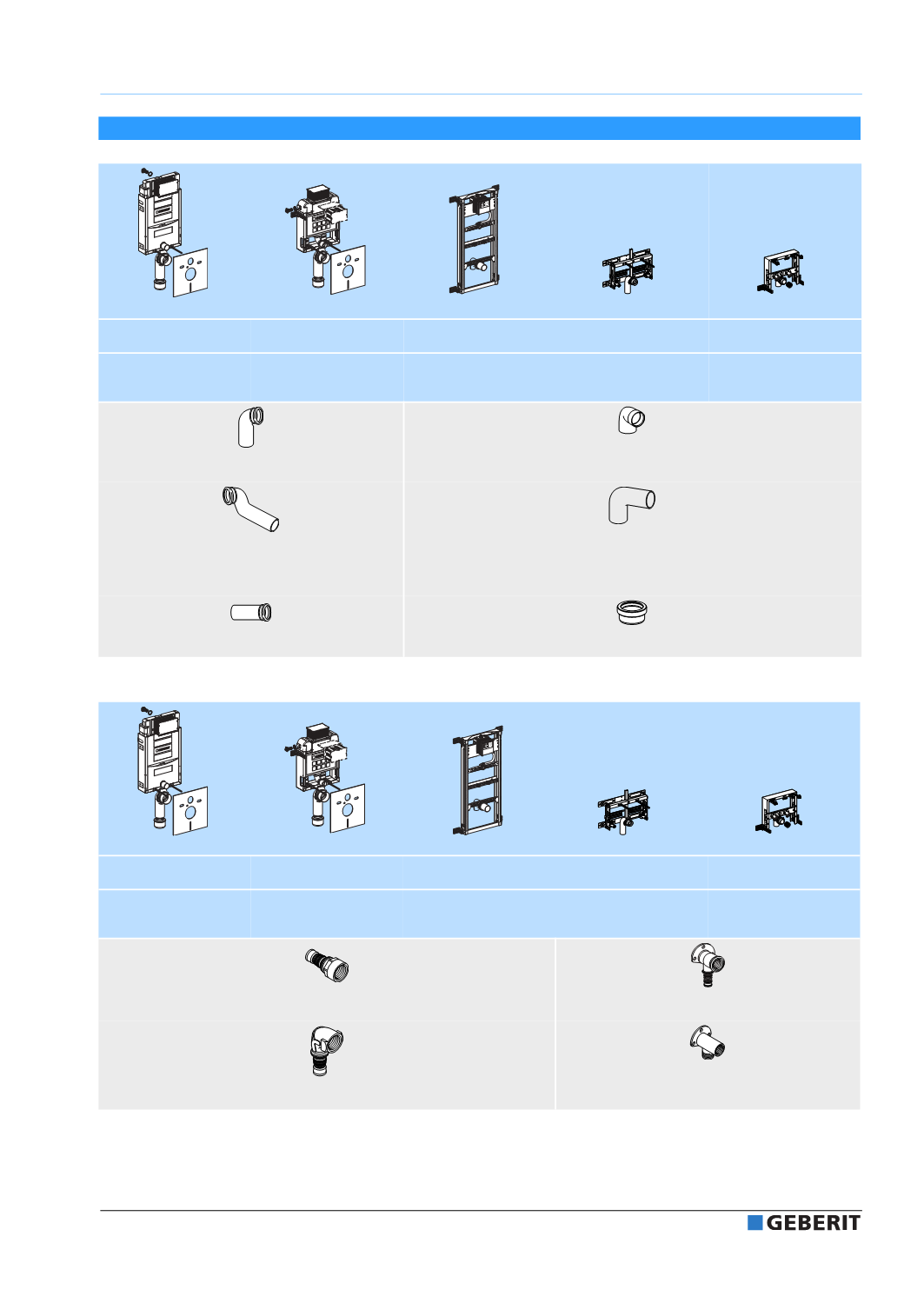

2 Geberit Kombifix Popis systému Popis systému Popis systému Připojení na kanalizační potrubí z PE Prvek pro WC ovládání zepředu Prvek pro WC ovládání shora / zepředu Prvek pro pisoár Prvek pro bidet Prvek pro umyvadlo d d d d9 (levé) d9 (pravé) d11 (levé) d11 (pravé) d d d d Připojení vodovodního potrubí Mepla Prvek pro WC ovládání zepředu Prvek pro WC ovládání shora / zepředu Prvek pro pisoár Prvek pro bidet Prvek pro umyvadlo d16 x ½ d2 x ½ d16 x ½ d2 x ½ d16 x ½ d2 x ½ d2 x ½ Katalog výrobků 211/212

3 Geberit Kombifix Popis systému Ovládání prvků Kombifix pro WC, ovládání zepředu ovládací tlačítko Plast: pneumatické oddálené xx.1 Samba xx xx.1 Rumba xx xx xx.1 Bolero xx xx xx.1 Sigma xx xx.1 Sigma xx Kovová: xx.1 Tango xx xx Mambo xx xx xx.1 Sigma xx xx xx xx xx Katalog výrobků 211/212 5

4 8 NA4V1_V NA4V1_V NA4V1_V Geberit Kombifix Popis systému Ovládání prvků Kombifix pro WC, ovládání zepředu (pokračování) ruční / nožní elektrické oddálené ruční bezdrátové Funk * xx xx xx xx.1 * Není nutná souprava pro hrubou montáž Ovládání prvků Kombifix pro WC, ovládání zepředu (pokračování) elektronické bezdotykové ovládání / IR * * Není nutná souprava pro hrubou montáž Ovládání prvků Kombifix pro WC, ovládání shora / zepředu 6 Katalog výrobků 211/212

5 Geberit Kombifix Popis systému ovládací tlačítko pneumatické oddálené xx.1 Kappa xx xx.1 Kappa xx xx xx xx.1 Kappa xx xx xx xx xx xx xx xx xx xx xx.1 Katalog výrobků 211/212 7

6 Geberit Kombifix Popis systému Ovládání pro prvky Kombifix pro pisoáry pneumatické napájení z baterie napájení ze sítě - infračervené ovládání infračervené ovládání xx xx FW xx xx xx FW FW xx xx xx xx xx xx xx GH GH xx.1 8 Katalog výrobků 211/212

7 Geberit Kombifix Popis systému Připojení zařizovacích předmětů, zápachové uzávěrky a příslušenství Prvek pro WC ovládání zepředu Prvek pro WC ovládání shora / zepředu Prvek pro pisoár Prvek pro umyvadlo d9 / d d d32 / 1¼ xx.1 d4 / 1¼ xx.1 d xx xx * * Není uveden celý sortiment - pouze jako příklad * Katalog výrobků 211/212 9

8 Geberit Kombifix Popis systému Podpěry Prvek pro WC ovládání shora / zepředu Prvek pro bidet Katalog výrobků 211/212

9 Geberit Kombifix Montážní prvky pro závěsné WC Montá¾ní prvky pro závìsné WC Montážní prvky pro závěsné WC Prvek Kombifix pro závěsné WC, s nádržkou UP32, ovládání zepředu, pro ovládací tlačítka Samba, Rumba, Tango, Bolero, Sigma a Mambo 1 42 R½ 18/ Přívod vody R 1/2" s integrovaným rohovým ventilem a ručním ovládacím kolečkem - Splachovací koleno - Ochranná zátka - Kryt pro hrubou montáž pro servisní otvor - Souprava pro připojení WC, ø 9 mm - Odpadní koleno pro WC, PE-HD, ø 9 mm -Přechodka, PE-HD, ø 9/11 mm - 2 závitové tyče M12 pro upevnění keramiky - Trubková chránička pro přívod vody pro Geberit AquaClean - Výplňový díl - Souprava pro tlumení hluku - Neobsahuje: Ovládací tlačítko 23 Kombifix pro WC, UP32, h 18 cm Pro zabudování mokrým do zděné předstěnové - Pro montáž závěsného WC se vzdáleností upevnění 18 cm nebo 23 cm - Pro připojení Geberit AquaClean - Nevhodný pro zabudování do lehkých příček - Nevhodný pro zabetonování - Splachovací nádržka do stěny UP32 s ovládáním zepředu - 2 množství splachování s ovládacími tlačítky Sigma5, Sigma2, Samba nebo Bolero - 1 množství splachování s ovládacími tlačítky Sigma1 - Splachování Start/Stop s ovládacími tlačítky Rumba, Mambo nebo Tango - Nastavitelné splachovací množství - Nastavitelné okamžité spláchnutí možné - Splachovací nádržka pod omítku pro montáž a servisní práce bez - Kryt pro hrubou montáž, pro montáž bez a s možností zkrácení bez - Kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám - Tyčky tlačítka zvukově izolované, rychle nastavitelné bez - Splachovací nádržka pod omítku izolovaná proti orosování - Přívod vody zezadu / shora uprostřed - Možné použít univerzální přípojku MeplaFix, montáž a obsluha bez - Připojovací hadička k rohovému ventilu přišroubovatelná bez - Upevnění odpadního kolena je možné provést zepředu, se 4 upevňovacími pásky Rozsah tlaku vody Maximální provozní teplota vody Malé splachovací množství - rozsah nastavení Velké splachovací množství - rozsah nastavení Splachovací množství - nastavení z výroby Start/Stop splachovací množství.1 1. MPa 25 C 3 4 l 6 / 7.5 l 6 a 3 l 6 / 7.5 l Katalog výrobků 211/212 11

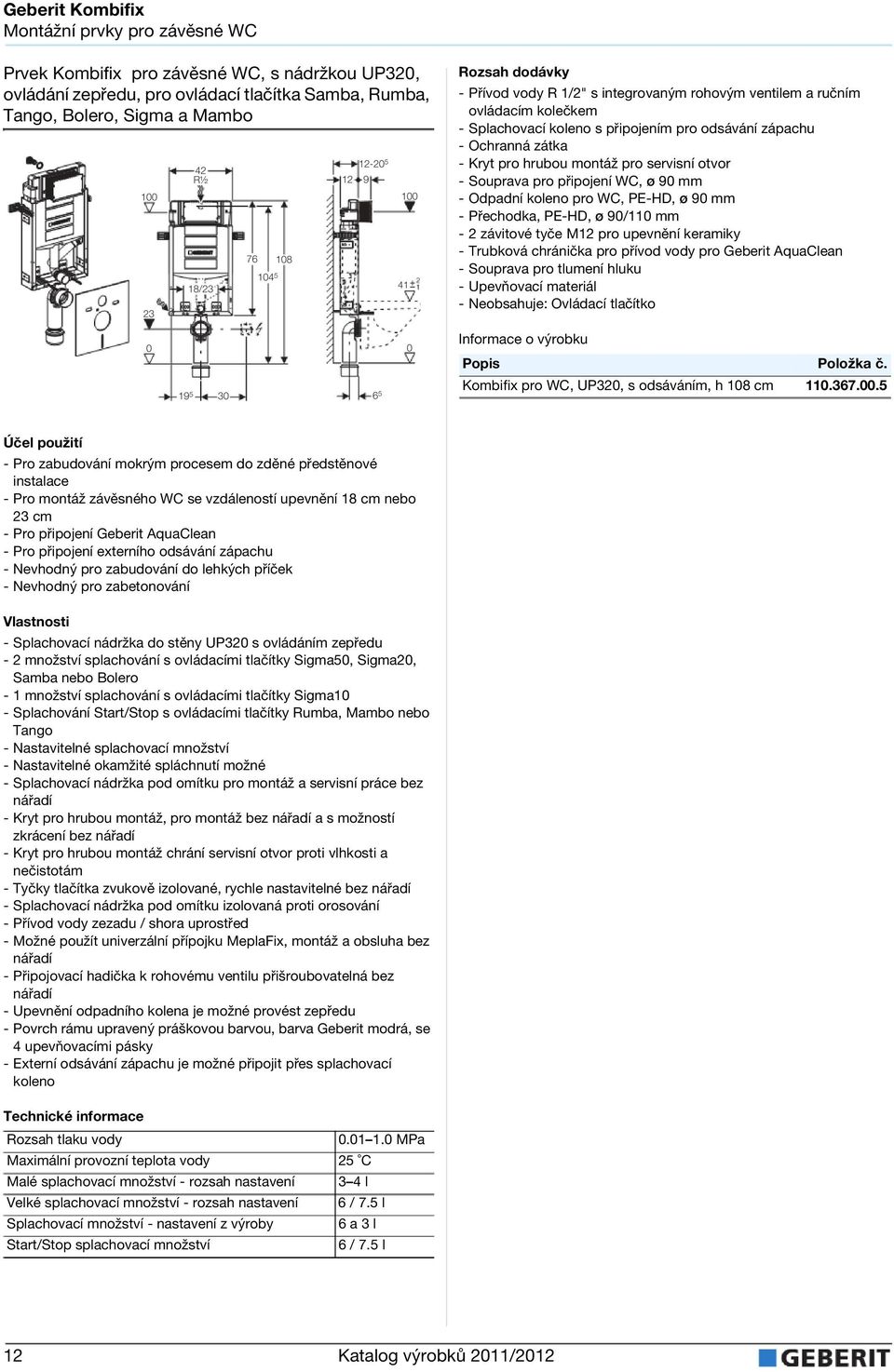

10 Geberit Kombifix Montážní prvky pro závěsné WC Prvek Kombifix pro závěsné WC, s nádržkou UP32, ovládání zepředu, pro ovládací tlačítka Samba, Rumba, Tango, Bolero, Sigma a Mambo R½ 18/ Přívod vody R 1/2" s integrovaným rohovým ventilem a ručním ovládacím kolečkem - Splachovací koleno s připojením pro odsávání zápachu - Ochranná zátka - Kryt pro hrubou montáž pro servisní otvor - Souprava pro připojení WC, ø 9 mm - Odpadní koleno pro WC, PE-HD, ø 9 mm -Přechodka, PE-HD, ø 9/11 mm - 2 závitové tyče M12 pro upevnění keramiky - Trubková chránička pro přívod vody pro Geberit AquaClean - Souprava pro tlumení hluku - Neobsahuje: Ovládací tlačítko Kombifix pro WC, UP32, s odsáváním, h 18 cm Pro zabudování mokrým do zděné předstěnové - Pro montáž závěsného WC se vzdáleností upevnění 18 cm nebo 23 cm - Pro připojení Geberit AquaClean - Pro připojení externího odsávání zápachu - Nevhodný pro zabudování do lehkých příček - Nevhodný pro zabetonování - Splachovací nádržka do stěny UP32 s ovládáním zepředu - 2 množství splachování s ovládacími tlačítky Sigma5, Sigma2, Samba nebo Bolero - 1 množství splachování s ovládacími tlačítky Sigma1 - Splachování Start/Stop s ovládacími tlačítky Rumba, Mambo nebo Tango - Nastavitelné splachovací množství - Nastavitelné okamžité spláchnutí možné - Splachovací nádržka pod omítku pro montáž a servisní práce bez - Kryt pro hrubou montáž, pro montáž bez a s možností zkrácení bez - Kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám - Tyčky tlačítka zvukově izolované, rychle nastavitelné bez - Splachovací nádržka pod omítku izolovaná proti orosování - Přívod vody zezadu / shora uprostřed - Možné použít univerzální přípojku MeplaFix, montáž a obsluha bez - Připojovací hadička k rohovému ventilu přišroubovatelná bez - Upevnění odpadního kolena je možné provést zepředu, se 4 upevňovacími pásky - Externí odsávání zápachu je možné připojit přes splachovací koleno Rozsah tlaku vody Maximální provozní teplota vody Malé splachovací množství - rozsah nastavení Velké splachovací množství - rozsah nastavení Splachovací množství - nastavení z výroby Start/Stop splachovací množství.1 1. MPa 25 C 3 4 l 6 / 7.5 l 6 a 3 l 6 / 7.5 l 12 Katalog výrobků 211/212

11 Geberit Kombifix Montážní prvky pro závěsné WC Prvek Kombifix Eco pro závěsné WC, s nádržkou UP32, ovládání zepředu, pro ovládací tlačítka Samba, Rumba, Tango, Bolero, Sigma a Mambo 1 42 R½ 18/ Přívod vody R 1/2" s integrovaným rohovým ventilem - Splachovací koleno - Ochranná zátka - Kryt pro hrubou montáž pro servisní otvor - Odpadní koleno pro WC, PE-HD, ø 11 mm - Souprava pro připojení WC, ø 9 mm - 2 závitové tyče M12 pro upevnění keramiky - Trubková chránička pro přívod vody pro Geberit AquaClean - Neobsahuje: Ovládací tlačítko - Neobsahuje: Soupravu pro tlumení hluku 23 Kombifix Eco pro WC, UP32, h 18 cm Pro zabudování mokrým do zděné předstěnové - Pro montáž závěsného WC se vzdáleností upevnění 18 cm nebo 23 cm - Pro připojení Geberit AquaClean - Nevhodný pro zabudování do lehkých příček - Nevhodný pro zabetonování - Splachovací nádržka do stěny UP32 s ovládáním zepředu - 2 množství splachování s ovládacími tlačítky Sigma5, Sigma2, Samba nebo Bolero - 1 množství splachování s ovládacími tlačítky Sigma1 - Splachování Start/Stop s ovládacími tlačítky Rumba, Mambo nebo Tango - Nastavitelné splachovací množství - Nastavitelné okamžité spláchnutí možné - Splachovací nádržka pod omítku pro montáž a servisní práce bez - Kryt pro hrubou montáž, pro montáž bez a s možností zkrácení bez - Kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám - Tyčky tlačítka zvukově izolované, rychle nastavitelné bez - Splachovací nádržka pod omítku izolovaná proti orosování - Přívod vody zezadu / shora uprostřed - Možné použít univerzální přípojku MeplaFix, montáž a obsluha bez - Připojovací hadička k rohovému ventilu přišroubovatelná bez - Upevnění odpadního kolena je možné provést zepředu, se 4 upevňovacími pásky Rozsah tlaku vody Maximální provozní teplota vody Malé splachovací množství - rozsah nastavení Velké splachovací množství - rozsah nastavení Splachovací množství - nastavení z výroby Start/Stop splachovací množství.1 1. MPa 25 C 3 4 l 6 / 7.5 l 6 a 3 l 6 / 7.5 l Katalog výrobků 211/212 13

12 Geberit Kombifix Montážní prvky pro závěsné WC Prvek KombifixBasic pro závěsné WC, s nádržkou UP1, ovládání zepředu, pro ovládací tlačítka Delta Prvek Kombifix pro závěsné WC s nádržkou do stěny UP2 pro ovládací tlačítka Kappa 1 42 R½ R 1 / min / / Pro ovládání zepředu - Pro ovládání pomocí Geberit ovládacích tlačítek Delta - Pro montáž závěsného WC se vzdáleností upevnění 18 cm nebo 23 cm - Pro zabudování mokrým do zděné předstěnové - Pro připojení Geberit AquaClean - Nevhodný pro zabudování do lehkých příček - Nevhodný pro zabetonování - Geberit Delta splachovací nádržka pod omítku 12 cm (UP1), ovládání zepředu - Splachovací nádržka pod omítku izolovaná proti orosování - Montážní výška 18 cm - Zásuvné upevnění odpadního kolena - Instalační hloubka 12 cm - Pozinkovaný ocelový rám - Nastavitelné velké splachovací množství - Malé splachovací množství pevně nastavené - Přívod vody zezadu / shora uprostřed - Připojovací hadička k rohovému ventilu ručně přišroubovatelná - Rohový ventil není kompatibilní s Geberit MeplaFix Splachovací množství - nastavení z výroby Velké splachovací množství - rozsah nastavení 6 a 3.5 l 6 / 7.5 l - Pro zabudování mokrým do zděné předstěnové - Pro montáž závěsného WC se vzdáleností upevnění 18 cm nebo 23 cm - Pro připojení Geberit AquaClean - Nevhodný pro zabetonování - Nevhodný pro zabudování do lehkých příček - Montážní výška 82 cm - Splachovací nádržka do stěny UP2 s ovládáním zepředu / shora - Nádržka izolovaná proti orosování - 2 množství splachování - Nastavitelné splachovací množství - Zásuvné upevnění odpadního kolena - Povrch rámu upravený práškovou barvou, barva modrá - Kryt pro hrubou montáž s možností zkrácení - Připojovací hadička k rohovému ventilu ručně přišroubovatelná - Rychlé nastavení tyček ovládacího tlačítka - Nastavitelná montážní hloubka, cm - Přívod vody vlevo Splachovací množství - nastavení z výroby Velké splachovací množství - rozsah nastavení Malé splachovací množství - rozsah nastavení Rozsah tlaku vody Maximální provozní teplota vody 6 a 3 l 6 / 9 l 3 4 l.1 1. MPa 25 C -Montážní rám se 4 upevňovacími pásky - 2 závitové tyče M12 pro upevnění keramiky - Vypouštěcí ventil pro 2 množství splachování - Kryt pro hrubou montáž pro servisní otvor, pěnový polystyrén - Rohový ventil R 1/2" a zásuvný adaptér - Trubková chránička pro přívod vody pro Geberit AquaClean - Upevnění odpadního kolena - Souprava pro připojení ø 9 mm - Odpadní koleno pro WC, PE-HD, ø 9/11 mm - Neobsahuje: Ovládací tlačítko - Přívod vody R 1/2" s integrovaným rohovým ventilem - Trubková chránička pro přívod vody pro Geberit AquaClean - Kryt pro hrubou montáž pro servisní otvor - Odpadní koleno pro WC, PE-HD, ø 9 mm -Přechodka, PE-HD, ø 9/11 mm - Souprava pro připojení WC, ø 9 mm - 2 závitové tyče M12 pro upevnění keramiky - 2 upevňovací úhelníky - Souprava pro tlumení hluku - Neobsahuje: Ovládací tlačítko KombifixBasic pro WC, UP1, h 18cm Kombifix pro WC, UP2, h 82 cm Katalog výrobků 211/212

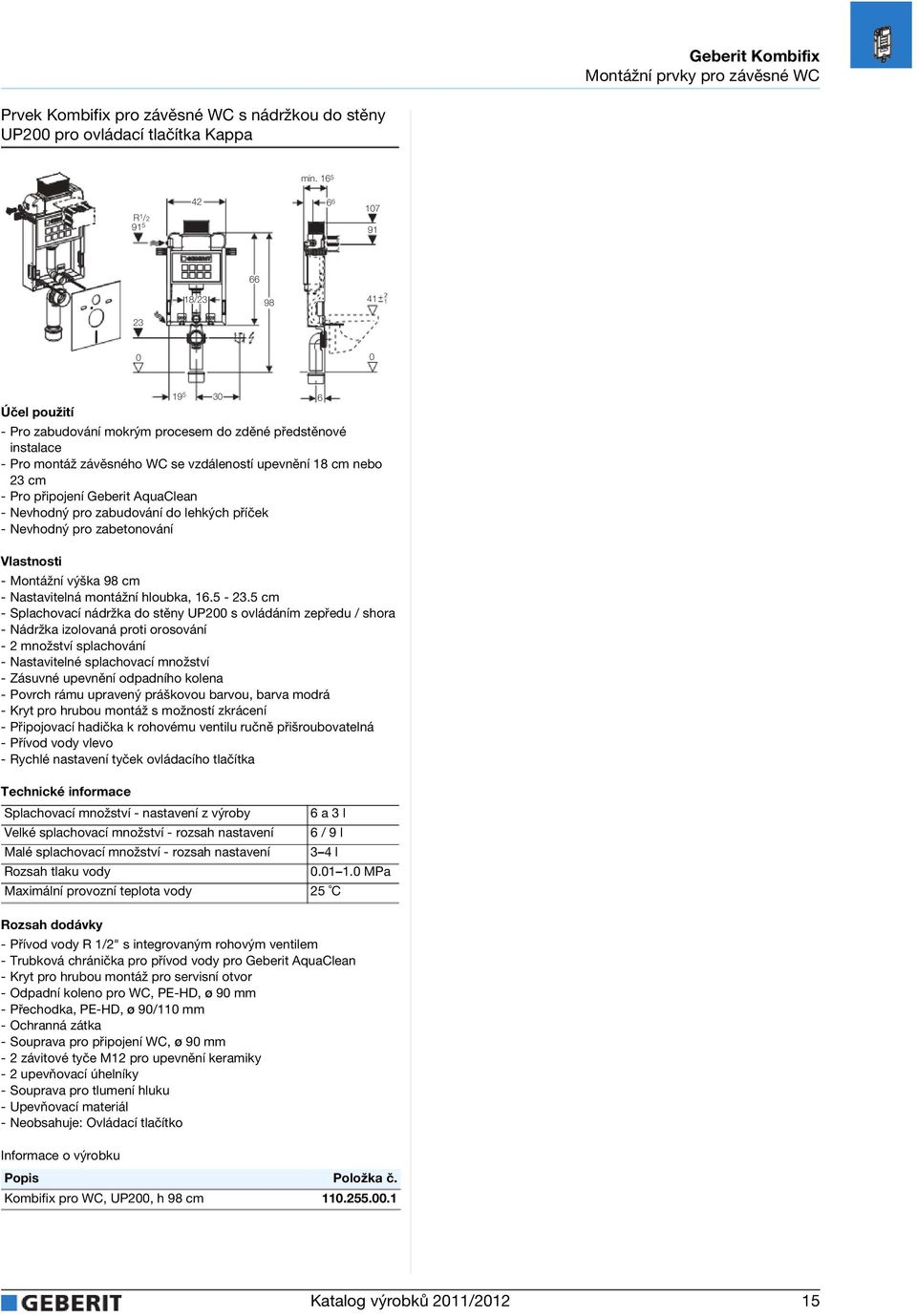

13 Geberit Kombifix Montážní prvky pro závěsné WC Prvek Kombifix pro závěsné WC s nádržkou do stěny UP2 pro ovládací tlačítka Kappa min R 1 / / Pro zabudování mokrým do zděné předstěnové - Pro montáž závěsného WC se vzdáleností upevnění 18 cm nebo 23 cm - Pro připojení Geberit AquaClean - Nevhodný pro zabudování do lehkých příček - Nevhodný pro zabetonování - Montážní výška 98 cm - Nastavitelná montážní hloubka, cm - Splachovací nádržka do stěny UP2 s ovládáním zepředu / shora - Nádržka izolovaná proti orosování - 2 množství splachování - Nastavitelné splachovací množství - Zásuvné upevnění odpadního kolena - Povrch rámu upravený práškovou barvou, barva modrá - Kryt pro hrubou montáž s možností zkrácení - Připojovací hadička k rohovému ventilu ručně přišroubovatelná - Přívod vody vlevo - Rychlé nastavení tyček ovládacího tlačítka 6 Splachovací množství - nastavení z výroby Velké splachovací množství - rozsah nastavení Malé splachovací množství - rozsah nastavení Rozsah tlaku vody Maximální provozní teplota vody 6 a 3 l 6 / 9 l 3 4 l.1 1. MPa 25 C - Přívod vody R 1/2" s integrovaným rohovým ventilem - Trubková chránička pro přívod vody pro Geberit AquaClean - Kryt pro hrubou montáž pro servisní otvor - Odpadní koleno pro WC, PE-HD, ø 9 mm -Přechodka, PE-HD, ø 9/11 mm - Ochranná zátka - Souprava pro připojení WC, ø 9 mm - 2 závitové tyče M12 pro upevnění keramiky - 2 upevňovací úhelníky - Souprava pro tlumení hluku - Neobsahuje: Ovládací tlačítko Kombifix pro WC, UP2, h 98 cm Katalog výrobků 211/212 15

14 Geberit Kombifix Montážní prvky pro pisoáry Montá¾ní prvky pro pisoáry Montážní prvky pro pisoáry Prvek Kombifix pro pisoáry Universal R 1 /2 min Redukované odpadní koleno PE-HD, ø 63 mm na ø 5 mm, s těsněním pro zápachovou uzávěrku - 2 závitové tyče M8 pro upevnění pisoáru - 4 upevňovací úhelníky - Neobsahuje: Ovládání splachování pisoáru Kombifix Universal pro pisoár, h cm max Pro montáž pisoáru - Pro zabudování mokrým do zděné předstěnové - Pro HyTronic ovládání splachování pisoárů IR nebo HyTouch ovládání splachování pisoárů pneumatické s krycí deskou o velikosti 13 x 13 cm - Nevhodný pro zabudování do lehkých příček - Nastavitelná montážní hloubka, 8-12,5 cm - Montážní hloubka bez upevňovacích úhelníků 7,5 cm - Přívod vody 1/2", vhodný pro MeplaFix - Přívod vody pro montáž bez - Přívod vody s radiálním těsněním - Uzavírací a regulační ventil předmontovaný -Propojovací trubka k propláchnutí potrubí - Svorky pro připojení elektřiny k dispozici - Kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám - Kryt pro hrubou montáž s možností zkrácení - Flexibilní připojení přívodu - Upevnění pisoáru pomocí závitové tyče M8, nastavitelná výška a vzdálenost - Upevnění připojovacího kolena výškově nastavitelné a zvukově izolované -Přívod ø 32 mm výškově nastavitelný - Přídavné připevnění keramiky je možné pomocí příslušenství - Možná přestavba pro pisoáry s ostřikovací hlavicí a příslušenstvím Průtok při tlaku.1 MPa bez omezovače průtoku.24 /.3 l/s Provozní tlak.1.8 MPa Maximální zkušební tlak vody 1.6 MPa Maximální zkušební tlak vzduchu / inertního plynu.3 MPa Relativní vlhkost vzduchu < 1 % Maximální provozní teplota vody 3 C - Krabice pod omítku, uzavírací a regulační ventil, propojovací trubka a svorky pro připojení elektřiny - Kryt pro hrubou montáž s víkem - Přívod vody R 1/2" - Připojovací trubka mezi přívodem ø 32 mm a pisoárem, s těsněním k pisoáru - Zápachová uzávěrka pro pisoár ø 5 mm, s těsněním k pisoáru - Redukované odpadní koleno PE-HD, ø 63 mm na ø 5 mm, s těsněním pro zápachovou uzávěrku 7 5 Prvek Kombifix pro pisoáry Universal pro splachování na omítku -Pro montáž pisoáru - Pro zabudování mokrým do zděné předstěnové - Pro splachování na omítku - Nevhodný pro zabudování do lehkých příček - Montážní výška 19 cm, nastavitelná v závislosti na typu keramiky pisoáru do 127 cm - Nastavitelná montážní hloubka, 8-12,5 cm - Montážní hloubka bez upevňovacích úhelníků 7,5 cm - Upevnění pisoáru pomocí závitové tyče M8, nastavitelná výška a vzdálenost - Upevnění připojovacího kolena výškově nastavitelné a zvukově izolované - Přívod Rp 1/2" výškově a do strany nastavitelný - Přídavné připevnění keramiky je možné pomocí příslušenství - Přívod vody R 1/2" - Redukované odpadní koleno PE-HD, ø 63 mm na ø 5 mm, s těsněním pro zápachovou uzávěrku - Zápachová uzávěrka pro pisoár ø 5 mm, s těsněním k pisoáru - 2 závitové tyče M8 pro upevnění pisoáru - 4 upevňovací úhelníky - Neobsahuje: Ovládání splachování pisoáru R 1 / Kombifix Universal pro pisoár, AP, h cm min Katalog výrobků 211/212

15 Geberit Kombifix Montážní prvky pro pisoáry Prvek Kombifix pro pisoár Universal, skryté ovládání Prvek Kombifix pro pisoár Universal, ovládání shora R 1 / min max. 81 min. 31 R 1 / max Pro montáž pisoáru - Pro zabudování mokrým do zděné předstěnové - Nevhodný pro zabudování do lehkých příček - Upevnění pisoáru pomocí závitové tyče M8, nastavitelná výška a vzdálenost - Upevnění připojovacího kolena výškově nastavitelné a zvukově izolované - Přívod vody výškově nastavitelný - Přívod vody 1/2" Průtok při tlaku.1 MPa bez omezovače průtoku.24 /.3 l/s Provozní tlak.1.8 MPa Maximální zkušební tlak vody 1.6 MPa Maximální zkušební tlak vzduchu / inertního plynu.3 MPa Relativní vlhkost vzduchu < 1 % Maximální provozní teplota vody 3 C - Krabice pod omítku, uzavírací a regulační ventil, propojovací trubka a svorky pro připojení elektřiny -Připojovací trubka mezi přívodem ø 32 mm a pisoárem, s těsněním k pisoáru - Redukované odpadní koleno PE-HD ø 63/57 mm na ø 5/44 mm - 2 závitové tyče M8 pro upevnění pisoáru - Kryt pro hrubou montáž s víkem Kombifix Universal pro pisoár, h cm, skryté ovládání Pro montáž pisoáru - Pro zabudování mokrým do zděné předstěnové - Pro HyTouch ovládání splachování pisoárů pneumatické s krycí deskou o velikosti 13 x 13 cm - Pro použití při ovládání splachování shora - Nevhodný pro zabudování do lehkých příček - Montážní výška 95 cm - Přívod vody 1/2", vhodný pro MeplaFix - Přívod vody pro montáž bez - Přívod vody s radiálním těsněním - Uzavírací a regulační ventil předmontovaný - Propojovací trubka k propláchnutí potrubí - Svorky pro připojení elektřiny k dispozici - Kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám - Kryt pro hrubou montáž s možností zkrácení - Flexibilní připojení přívodu -Přívod ø 32 mm výškově nastavitelný - Upevnění pisoáru pomocí závitové tyče M8, nastavitelná výška a vzdálenost - Upevnění připojovacího kolena výškově nastavitelné a zvukově izolované - Přídavné připevnění keramiky je možné pomocí příslušenství - Možná přestavba pro pisoáry s ostřikovací hlavicí a příslušenstvím Průtok při tlaku.1 MPa bez omezovače průtoku.24 /.3 l/s Provozní tlak.1.8 MPa Maximální zkušební tlak vody 1.6 MPa Maximální zkušební tlak vzduchu / inertního plynu.3 MPa Relativní vlhkost vzduchu < 1 % Maximální provozní teplota vody 3 C - Krabice pod omítku, uzavírací a regulační ventil, propojovací trubka a svorky pro připojení elektřiny - Kryt pro hrubou montáž s víkem - Přívod vody R 1/2" -Připojovací trubka mezi přívodem ø 32 mm a pisoárem, s těsněním k pisoáru - Zápachová uzávěrka pro pisoár ø 5 mm, s těsněním k pisoáru - Redukované odpadní koleno PE-HD, ø 63 mm na ø 5 mm, s těsněním pro zápachovou uzávěrku - 2 závitové tyče M8 pro upevnění pisoáru - 4 upevňovací úhelníky - Neobsahuje: Ovládání splachování pisoáru Kombifix Universal pro pisoár, h 98 cm, ovládání shora Katalog výrobků 211/212 17

16 Geberit Kombifix Montážní prvky pro bidety Montá¾ní prvky pro bidety Montážní prvky pro bidety Prvek KombifixBasic pro bidety Prvek Kombifix pro bidety /23 X X 42 18/ Pro zabudování mokrým do zděné předstěnové - Pro montáž bidetu se vzdáleností upevnění 18 cm nebo 23 cm - Nevhodný pro zabudování do lehkých příček - Pozinkovaný ocelový rám - Nastavitelná montážní hloubka, cm - Výškově a hloubkově nastavitelná deska pro připojení armatur - Upevnění připojovacího kolena výškově nastavitelné a zvukově izolované -2nástěnky R1/2" - Odpadní koleno pro bidet, PE-HD, ø 5 mm, prodloužené - Těsnění ø 44/32 mm - 2 závitové tyče M12 pro upevnění keramiky Kombifix pro bidety Pro zabudování mokrým do zděné předstěnové - Pro montáž bidetu se vzdáleností upevnění 18 cm nebo 23 cm - Nevhodný pro zabudování do lehkých příček - Pozinkovaný ocelový rám - Výškově nastavitelná deska pro připojení armatur - Zvukově izolované upevnění odpadního kolena - Odpadní koleno pro bidet, PE-HD, ø 5 mm, prodloužené - Těsnění ø 44/4 mm - 2 závitové tyče M12 pro upevnění keramiky - Neobsahuje: Nástěnky pro připojení armatur KombifixBasic pro bidety Katalog výrobků 211/212

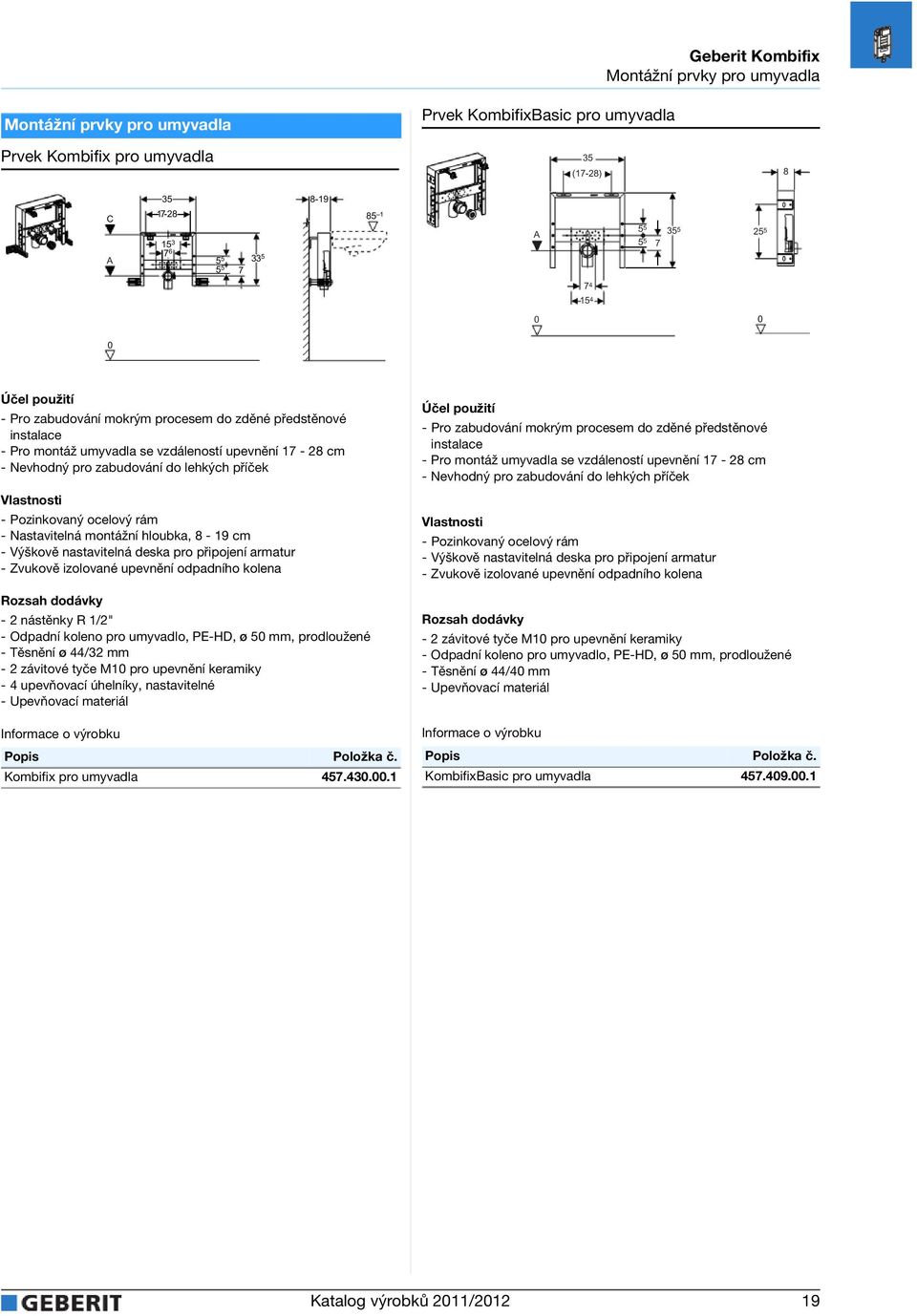

17 Geberit Kombifix Montážní prvky pro umyvadla Montá¾ní prvky pro umyvadla Montážní prvky pro umyvadla Prvek Kombifix pro umyvadla Prvek KombifixBasic pro umyvadla 35 (17-28) 8 C A A Pro zabudování mokrým do zděné předstěnové - Pro montáž umyvadla se vzdáleností upevnění cm - Nevhodný pro zabudování do lehkých příček - Pozinkovaný ocelový rám - Nastavitelná montážní hloubka, 8-19 cm - Výškově nastavitelná deska pro připojení armatur - Zvukově izolované upevnění odpadního kolena -2nástěnky R1/2" - Odpadní koleno pro umyvadlo, PE-HD, ø 5 mm, prodloužené - Těsnění ø 44/32 mm - 2 závitové tyče M1 pro upevnění keramiky - 4 upevňovací úhelníky, nastavitelné Kombifix pro umyvadla Pro zabudování mokrým do zděné předstěnové - Pro montáž umyvadla se vzdáleností upevnění cm - Nevhodný pro zabudování do lehkých příček - Pozinkovaný ocelový rám - Výškově nastavitelná deska pro připojení armatur - Zvukově izolované upevnění odpadního kolena - 2 závitové tyče M1 pro upevnění keramiky - Odpadní koleno pro umyvadlo, PE-HD, ø 5 mm, prodloužené - Těsnění ø 44/4 mm KombifixBasic pro umyvadla Katalog výrobků 211/212 19

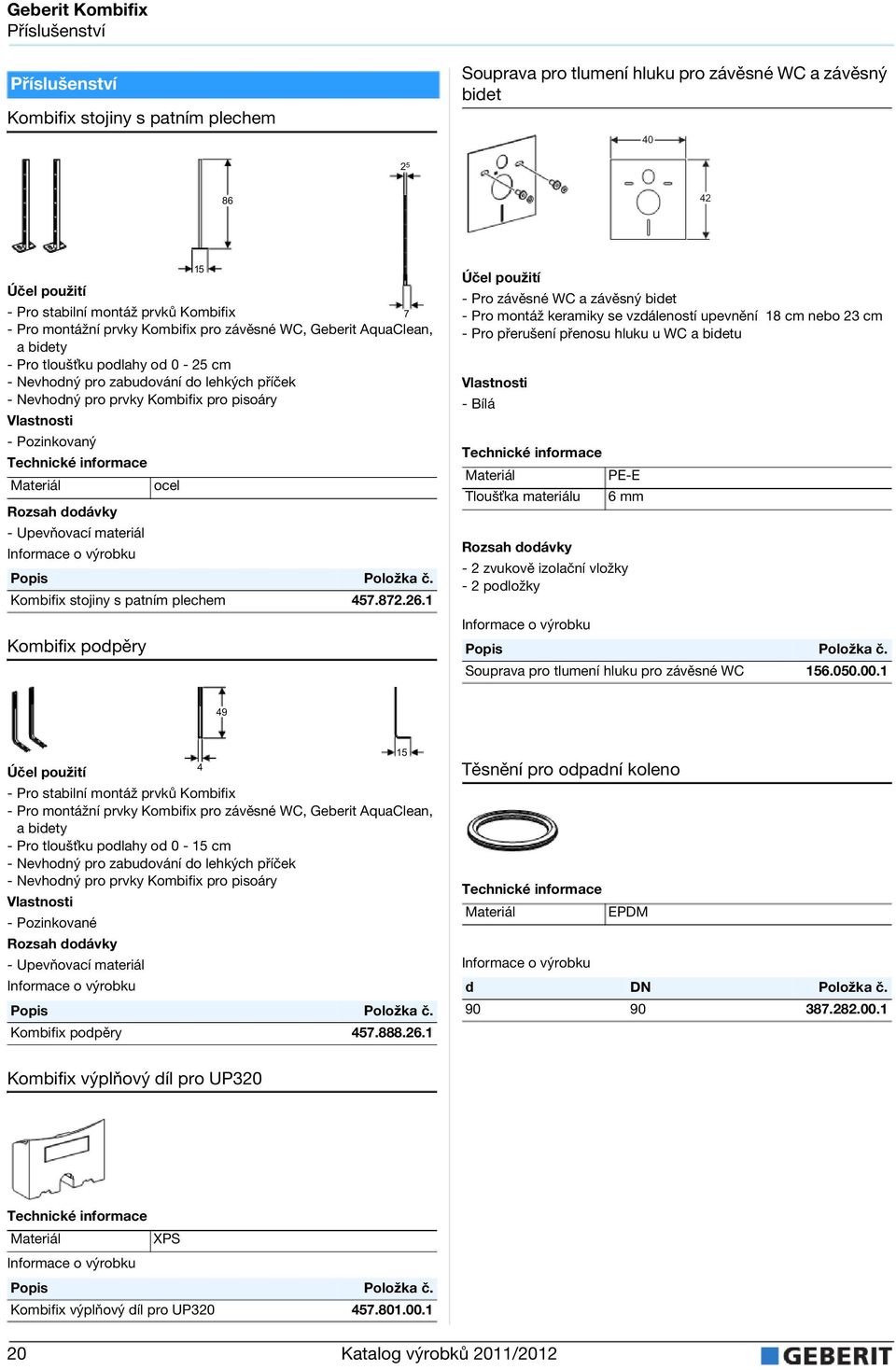

18 Geberit Kombifix Příslušenství Pøíslu¹enství Příslušenství Kombifix stojiny s patním plechem Souprava pro tlumení hluku pro závěsné WC a závěsný bidet Pro stabilní montáž prvků Kombifix 7 - Pro montážní prvky Kombifix pro závěsné WC, Geberit AquaClean, a bidety - Pro tlouš ku podlahy od - 25 cm - Nevhodný pro zabudování do lehkých příček - Nevhodný pro prvky Kombifix pro pisoáry -Pozinkovaný Materiál Kombifix podpěry ocel 15 Kombifix stojiny s patním plechem Pro závěsné WC a závěsný bidet - Pro montáž keramiky se vzdáleností upevnění 18 cm nebo 23 cm - Pro přerušení přenosu hluku u WC a bidetu - Bílá Materiál Tlouš ka materiálu PE-E 6 mm - 2 zvukově izolační vložky - 2 podložky Souprava pro tlumení hluku pro závěsné WC Pro stabilní montáž prvků Kombifix - Pro montážní prvky Kombifix pro závěsné WC, Geberit AquaClean, a bidety - Pro tlouš ku podlahy od - 15 cm - Nevhodný pro zabudování do lehkých příček - Nevhodný pro prvky Kombifix pro pisoáry -Pozinkované Kombifix podpěry Těsnění pro odpadní koleno Materiál EPDM d DN Položka č Kombifix výplňový díl pro UP32 Materiál XPS Kombifix výplňový díl pro UP Katalog výrobků 211/212

19 Obsah Popis systému Montážní prvky pro závěsné WC Montážní prvky pro sprchy / vany Montážní prvky pro umyvadla Montážní prvek Duofix pro výlevku Montážní prvky pro bidety Montážní prvky pro podpěry Montážní prvky pro pisoáry Nosné prvky Výplňový díl Připojovací tvarovky a součásti Opláštění Příslušenství Zvuková izolace Geberit Duofix Protipožární ochrana Soupravy pro konečnou montáž pro prvky pro umyvadla Odsávání zápachu Katalog výrobkù 211/212 21

20 Popis systému Popis systému Popis systému Připojení kanalizačního potrubí z PE Prvek pro WC s ovládáním zepředu Prvek pro WC s ovládáním zepředu- s odsáváním zápachu Rohový montážní prvek pro WC s ovládáním zepředu Montážní prvek pro WC s ovládáním shora / zepředu d9/ d9 (levý) d9 (pravý) d11 (levý) d11 (pravý) d d Katalog výrobků 211/212

21 Geberit Duofix Popis systému Připojení kanalizačního potrubí z PE (pokračování) Prvek pro bidet Prvek pro pisoár Prvek pro umyvadlo Prvek pro výlevku d d d d d Katalog výrobků 211/212 23

22 Popis systému Připojení vodovodního potrubí Mepla Prvek pro WC s ovládáním zepředu Prvek pro WC s ovládáním zepředu- s odsáváním zápachu Rohový prvek pro WC s ovládáním zepředu Prvek pro WC s ovládáním shora / zepředu Prvek pro pisoár d16 x ½ d2 x ½ d16 x ½ d2 x ½ Připojení vodovodního potrubí Mepla (pokračování) Prvek pro umyvadlo Prvek pro výlevku Montážní prvek pro bidet Montážní prvek pro vanu / sprchu d16 x ½ d2 x ½ d16 x ½ d2 x ½ ½ x ½ ½ x ½ ½ x ¾ Katalog výrobků 211/212

23 Popis systému Ovládání montážních prvků Duofix pro WC, ovládání zepředu ovládací tlačítka Plast: pneumatické oddálené xx.1 Samba xx xx.1 Rumba xx xx xx.1 Bolero xx xx xx.1 Sigma xx xx.1 Sigma xx Kovová: xx.1 Tango xx xx Mambo xx xx xx.1 Sigma xx xx xx xx xx Katalog výrobků 211/212 25

24 8 NA4V1_V NA4V1_V NA4V1_V Geberit Duofix Popis systému Ovládání montážních prvků Duofix pro WC, ovládání zepředu (pokračování) ruční / nožní elektrické oddálené ruční bezdrátové Funk * xx xx xx xx.1 * Není nutná souprava pro hrubou montáž Ovládání montážních prvků Duofix pro WC, ovládání zepředu (pokračování) elektronické bezdotykové ovládání / IR * * Není nutná souprava pro hrubou montáž Katalog výrobků 211/212

25 Popis systému Ovládání montážních prvků Duofix pro WC, ovládání shora / zepředu ovládací tlačítko pneumatické oddálené xx.1 Kappa xx xx.1 Kappa xx xx xx xx.1 Kappa xx xx xx xx xx xx xx xx xx xx xx.1 Katalog výrobků 211/212 27

26 Popis systému Ovládání pro montážní prvek Duofix pro pisoár, ovládání zepředu Pneumatické ovládání Napájení z baterie Napájení ze sítě - Infračervené ovládání Infračervené ovládání FW xx xx xx xx xx * xx FW FW xx xx xx xx xx xx xx GH GH.1 * U montážního prvku pol. č je možné použít HyTronic ovládání splachování pisoáru IR pouze pokud bude umístěno nad pisoárem. 28 Katalog výrobků 211/212

27 Popis systému Ovládání pro montážní prvek Duofix pro pisoár, ovládání shora Pneumatické ovládání Napájení z baterie Napájení ze sítě Infračervené ovládání Infračervené ovládání FW xx.1 není vhodné není vhodné xx xx xx xx.1 Katalog výrobků 211/212 29

28 Popis systému Připojení zařizovacích předmětů, zápachové uzávěrky a příslušenství Prvek pro WC ovládání zepředu Prvek pro WC s ovládáním shora / zepředu Prvek pro umyvadlo Prvek pro pisoár d9 / d d d32 / 1¼ xx.1 d4 / 1¼ xx.1 d * xx xx.1 * Není uveden celý sortiment - pouze jako příklad * 3 Katalog výrobků 211/212

29 Popis systému Souprava pro předstěnovou montáž Prvek pro WC ovládání zepředu Prvek pro WC s ovládáním shora / zepředu Prvek pro umyvadlo Prvek pro pisoár Katalog výrobků 211/212 31

30 Montážní prvky pro závěsné WC Montá¾ní prvky pro závìsné WC Montážní prvky pro závěsné WC Montážní prvek Duofix pro závěsné WC, s nádržkou do stěny UP32, ovládání zepředu, stavební výška 112 cm, pro ovládací tlačítka Samba, Rumba, Tango, Bolero, Sigma a Mambo 1 5 R½ Možné použít univerzální přípojku MeplaFix, montáž a obsluha bez - Připojovací hadička k rohovému ventilu přišroubovatelná bez - Upevnění odpadního kolena bez, zvukově izolované, hloubkově nastavitelné v 8 polohách, rozsah nastavení 45 mm - Podpěry s brzdícími prvky, pro vyrovnání prvku bez - Pozinkované podpěry, plynule nastavitelné - 2 cm - Možné použít pro závěsné WC s malou styčnou plochou pomocí příslušenství - Přívod vody zezadu / shora uprostřed / max Rozsah tlaku vody Maximální provozní teplota vody Malé splachovací množství - rozsah nastavení Velké splachovací množství - rozsah nastavení Splachovací množství - nastavení z výroby Start/Stop splachovací množství.1 1. MPa 25 C 3 4 l 6 / 7.5 l 6 a 3 l 6 / 7.5 l Pro tlouš ku podlahy - 2 cm - Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do systémové stěny Duofix na celou výšku místnosti - Pro zabudování do částečně vysoké nebo na celou výšku místnosti stěny GIS před masivní stěnou nebo stěnou prováděnou suchým - Pro montáž před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro zabudování do lehké příčky na celou výšku místnosti - Pro montáž závěsného WC se vzdáleností upevnění 18 cm nebo 23 cm - Pro zabudování mokrým do zděné předstěnové - Pro připojení Geberit AquaClean - Nevhodný pro zabetonování Přívod vody R 1/2" s integrovaným rohovým ventilem a ručním ovládacím kolečkem - Trubková chránička pro přívod vody pro Geberit AquaClean - Splachovací koleno - Ochranná zátka - Kryt pro hrubou montáž pro servisní otvor - 2 závitové tyče M12 pro upevnění keramiky - Souprava pro připojení WC, ø 9 mm - Odpadní koleno pro WC, PE-HD, ø 9 mm -Přechodka, PE-HD, ø 9/11 mm - Neobsahuje: Ovládací tlačítko - Neobsahuje: Soupravu pro tlumení hluku - Neobsahuje: Stavební soupravu pro předstěnovou montáž Duofix pro WC, UP 32, h 112 cm Rám s C-profilem 4/4 cm - Podpěry o 5 cm zásuvné - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Splachovací nádržka pod omítku izolovaná proti orosování - Splachovací nádržka do stěny UP32 s ovládáním zepředu - 2 množství splachování s ovládacími tlačítky Sigma5, Sigma2, Samba nebo Bolero - 1 množství splachování s ovládacími tlačítky Sigma1 - Splachování Start/Stop s ovládacími tlačítky Rumba, Mambo nebo Tango - Nastavitelné splachovací množství - Nastavitelné okamžité spláchnutí možné - Splachovací nádržka pod omítku pro montáž a servisní práce bez - Kryt pro hrubou montáž, pro montáž bez a s možností zkrácení bez - Kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám - Tyčky tlačítka zvukově izolované, rychle nastavitelné bez 32 Katalog výrobků 211/212

31 Montážní prvky pro závěsné WC Geberit Duofix prvek pro závěsné WC, H112, se Sigma splachovací nádržkou 12 cm (UP32), připojení pro odsávání zápachu s filtrací přes ovládací tlačitko R½ / Možné použít pro závěsné WC s malou styčnou plochou pomocí příslušenství - Splachovací nádržka pod omítku izolovaná proti orosování - Rám s C-profilem 4/4 cm - Podpěry o 5 cm zásuvné - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Přívod vody shora, z boku přesazený do leva - Elektrická krabice univerzálně umístitelná Rozsah tlaku vody Maximální provozní teplota vody Splachovací množství - nastavení z výroby Velké splachovací množství - rozsah nastavení Malé splachovací množství - rozsah nastavení.1 1. MPa 25 C 6 a 3 l 6 / 7.5 l 3 4 l -Pro tlouš ku podlahy -2cm - Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do systémové stěny Duofix na celou výšku místnosti - Pro zabudování do částečně vysoké nebo na celou výšku místnosti stěny GIS před masivní stěnou nebo stěnou prováděnou suchým - Pro montáž před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro zabudování do lehké příčky na celou výšku místnosti - Pro montáž závěsného WC se vzdáleností upevnění 18 cm nebo 23 cm - Pro zabudování mokrým do zděné předstěnové - Pro připojení Geberit AquaClean - Pro připojení Geberit ovládacího tlačítka Sigma4 s odsáváním zápachu - Nevhodný pro zabetonování - Přívod vody R 1/2" s integrovaným rohovým ventilem a ručním ovládacím kolečkem - Trubková chránička pro přívod vody pro Geberit AquaClean - Ochranná zátka - Kryt pro hrubou montáž pro servisní otvor - 2 závitové tyče M12 pro upevnění keramiky - Souprava pro připojení WC, ø 9 mm - Odpadní koleno pro WC, PE-HD, ø 9 mm -Přechodka, PE-HD, ø 9/11 mm - Splachovací koleno s připojením pro odsávání zápachu - Elektrická krabice - Neobsahuje: Ovládací tlačítko Duofix pro WC, UP32, s připojením pro odsávání zápachu, h 112 cm Splachovací nádržka do stěny UP32 s ovládáním zepředu - 2 množství splachování s Geberit ovládacím tlačítkem Sigma4 - Volitelné použití bez odsávání zápachu: 2 množství splachování s Geberit ovládacími tlačítky Sigma2, Sigma5, Samba nebo Bolero - Volitelné použití bez odsávání zápachu: 1 množství splachování s Geberit ovládacím tlačítkem Sigma1 - Volitelné použití bez odsávání zápachu: Splachování Start/Stop s Geberit ovládacími tlačítky Rumba, Mambo nebo Tango - Nastavitelné splachovací množství - Nastavitelné okamžité spláchnutí možné - Splachovací nádržka pod omítku pro montáž a servisní práce bez - Kryt pro hrubou montáž, pro montáž bez a s možností zkrácení bez - Kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám - Tyčky tlačítka zvukově izolované, rychle nastavitelné bez - Připojovací hadička k rohovému ventilu přišroubovatelná bez - Upevnění odpadního kolena bez, zvukově izolované, hloubkově nastavitelné v 8 polohách, rozsah nastavení 45 mm - Podpěry s brzdícími prvky, pro vyrovnání prvku bez - Pozinkované podpěry, plynule nastavitelné - 2 cm Katalog výrobků 211/212 33

32 Montážní prvky pro závěsné WC Montážní prvek Duofix pro závěsné WC, s nádržkou do stěny UP32, ovládání zepředu, stavební výška 112 cm, pro ovládací tlačítka Samba, Rumba, Tango, Bolero, Sigma a Mambo R½ 18/ Pro tlouš ku podlahy - 2 cm - Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do systémové stěny Duofix na celou výšku místnosti - Pro zabudování do částečně vysoké nebo na celou výšku místnosti stěny GIS před masivní stěnou nebo stěnou prováděnou suchým - Pro montáž před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro zabudování do lehké příčky na celou výšku místnosti - Pro montáž závěsného WC se vzdáleností upevnění 18 cm nebo 23 cm - Pro zabudování mokrým do zděné předstěnové - Pro připojení Geberit AquaClean - Pro připojení externího odsávání zápachu - Nevhodný pro zabetonování max Možné použít univerzální přípojku MeplaFix, montáž a obsluha bez - Připojovací hadička k rohovému ventilu přišroubovatelná bez - Upevnění odpadního kolena bez, zvukově izolované, hloubkově nastavitelné v 8 polohách, rozsah nastavení 45 mm - Podpěry s brzdícími prvky, pro vyrovnání prvku bez - Pozinkované podpěry, plynule nastavitelné - 2 cm - Možné použít pro závěsné WC s malou styčnou plochou pomocí příslušenství - Přívod vody zezadu / shora uprostřed - Externí odsávání zápachu je možné připojit přes splachovací koleno Rozsah tlaku vody Maximální provozní teplota vody Malé splachovací množství - rozsah nastavení Velké splachovací množství - rozsah nastavení Splachovací množství - nastavení z výroby Start/Stop splachovací množství.1 1. MPa 25 C 3 4 l 6 / 7.5 l 6 a 3 l 6 / 7.5 l - Přívod vody R 1/2" s integrovaným rohovým ventilem a ručním ovládacím kolečkem - Trubková chránička pro přívod vody pro Geberit AquaClean - Splachovací koleno s připojením pro odsávání zápachu - Ochranná zátka - Kryt pro hrubou montáž pro servisní otvor - 2 závitové tyče M12 pro upevnění keramiky - Souprava pro připojení WC, ø 9 mm - Odpadní koleno pro WC, PE-HD, ø 9 mm -Přechodka, PE-HD, ø 9/11 mm - Neobsahuje: Ovládací tlačítko - Neobsahuje: Stavební soupravu pro předstěnovou montáž - Neobsahuje: Soupravu pro tlumení hluku Duofix pro WC, UP 32, s odsáváním, h 112 cm Rám s C-profilem 4/4 cm - Podpěry o 5 cm zásuvné - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Splachovací nádržka pod omítku izolovaná proti orosování - Splachovací nádržka do stěny UP32 s ovládáním zepředu - 2 množství splachování s ovládacími tlačítky Sigma5, Sigma2, Samba nebo Bolero - 1 množství splachování s ovládacími tlačítky Sigma1 - Splachování Start/Stop s ovládacími tlačítky Rumba, Mambo nebo Tango - Nastavitelné splachovací množství - Nastavitelné okamžité spláchnutí možné - Splachovací nádržka pod omítku pro montáž a servisní práce bez - Kryt pro hrubou montáž, pro montáž bez a s možností zkrácení bez - Kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám - Tyčky tlačítka zvukově izolované, rychle nastavitelné bez 34 Katalog výrobků 211/212

33 Montážní prvky pro závěsné WC Montážní prvek Duofix pro závěsné WC, pro tělesně postižené, s nádržkou do stěny UP32, ovládání zepředu, stavební výška 112 cm, pro ovládací tlačítka Samba, Rumba, Tango, Bolero, Sigma a Mambo R½ 18/ Pro tlouš ku podlahy -2cm - Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do systémové stěny Duofix na celou výšku místnosti - Pro zabudování do částečně vysoké nebo na celou výšku místnosti stěny GIS před masivní stěnou nebo stěnou prováděnou suchým - Pro montáž před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro zabudování do lehké příčky na celou výšku místnosti - Pro montáž závěsného WC s vyložením > 62 cm - Pro bezbariérové stavby a stavby vyhovující invalidům - Pro montáž závěsného WC se vzdáleností upevnění 18 cm nebo 23 cm - Pro zabudování mokrým do zděné předstěnové - Pro připojení Geberit AquaClean - Nevhodný pro zabetonování Možné použít univerzální přípojku MeplaFix, montáž a obsluha bez - Připojovací hadička k rohovému ventilu přišroubovatelná bez - Upevnění odpadního kolena bez, zvukově izolované, hloubkově nastavitelné v 8 polohách, rozsah nastavení 45 mm - Podpěry s brzdícími prvky, pro vyrovnání prvku bez - Pozinkované podpěry, plynule nastavitelné - 2 cm - Možné použít pro závěsné WC s malou styčnou plochou pomocí příslušenství - Přívod vody zezadu / shora uprostřed - Nastavitelná montážní výška WC, cm Rozsah tlaku vody Maximální provozní teplota vody Malé splachovací množství - rozsah nastavení Velké splachovací množství - rozsah nastavení Splachovací množství - nastavení z výroby Start/Stop splachovací množství.1 1. MPa 25 C 3 4 l 6 / 7.5 l 6 a 3 l 6 / 7.5 l - Přívod vody R 1/2" s integrovaným rohovým ventilem a ručním ovládacím kolečkem - Trubková chránička pro přívod vody pro Geberit AquaClean - Splachovací koleno - Ochranná zátka - Kryt pro hrubou montáž pro servisní otvor - Souprava pro připojení WC, ø 9 mm - Odpadní koleno pro WC, PE-HD, ø 9 mm -Přechodka, PE-HD, ø 9/11 mm - 2 závitové tyče M12 pro upevnění keramiky - Neobsahuje: Ovládací tlačítko - Neobsahuje: Soupravu pro tlumení hluku - Neobsahuje: Stavební soupravu pro předstěnovou montáž Duofix pro WC, UP32, ZTP, h 112 cm Rám s C-profilem 4/4 cm - Podpěry o 5 cm zásuvné - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Splachovací nádržka pod omítku izolovaná proti orosování - Splachovací nádržka do stěny UP32 s ovládáním zepředu - 2 množství splachování s ovládacími tlačítky Sigma5, Sigma2, Samba nebo Bolero - 1 množství splachování s ovládacími tlačítky Sigma1 - Splachování Start/Stop s ovládacími tlačítky Rumba, Mambo nebo Tango - Nastavitelné splachovací množství - Nastavitelné okamžité spláchnutí možné - Splachovací nádržka pod omítku pro montáž a servisní práce bez - Kryt pro hrubou montáž, pro montáž bez a s možností zkrácení bez - Kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám - Tyčky tlačítka zvukově izolované, rychle nastavitelné bez Katalog výrobků 211/212 35

34 Montážní prvky pro závěsné WC Montážní prvek Duofix Special pro závěsné WC s nádržkou do stěny UP32, pro tělesně postižené R½ Pro montáž před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro zabudování mokrým do zděné předstěnové - Pro připojení Geberit AquaClean - Pro bezbariérové stavby a stavby vyhovující invalidům - Pro upevnění podpěry a madla - Pro tlouš ku podlahy - 2 cm - Pro montáž závěsného WC s vyložením > 62 cm - Nevhodný pro zabetonování - Splachovací nádržka do stěny UP32 s ovládáním zepředu - 2 množství splachování s ovládacími tlačítky Sigma5, Sigma2, Samba nebo Bolero - 1 množství splachování s ovládacími tlačítky Sigma1 - Splachování Start/Stop s ovládacími tlačítky Rumba, Mambo nebo Tango - Nastavitelné splachovací množství - Nastavitelné okamžité spláchnutí možné - Splachovací nádržka pod omítku pro montáž a servisní práce bez - Kryt pro hrubou montáž, pro montáž bez a s možností zkrácení bez - Kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám - Tyčky tlačítka zvukově izolované, rychle nastavitelné bez - Splachovací nádržka pod omítku izolovaná proti orosování - Možné použít univerzální přípojku MeplaFix, montáž a obsluha bez - Připojovací hadička k rohovému ventilu přišroubovatelná bez - Rám s C-profilem 4/4 cm - Možné použít pro závěsné WC s malou styčnou plochou pomocí příslušenství - Upevnění odpadního kolena bez, zvukově izolované, hloubkově nastavitelné v 8 polohách, rozsah nastavení 45 mm - Podpěry s brzdícími prvky, pro vyrovnání prvku bez - Pozinkované podpěry, plynule nastavitelné - 2 cm - Podpěry o 5 cm zásuvné - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Upevňovací desky pro podpěry a madla z vodě odolné lepené překližky, výškově nastavitelné - Nastavitelná montážní výška WC ve fázi hrubé stavby, cm - Přívod vody zezadu / shora uprostřed / Rozsah tlaku vody Maximální provozní teplota vody Malé splachovací množství - rozsah nastavení Velké splachovací množství - rozsah nastavení Splachovací množství - nastavení z výroby Start/Stop splachovací množství.1 1. MPa 25 C 3 4 l 6 / 7.5 l 6 a 3 l 6 / 7.5 l - Přívod vody R 1/2" s integrovaným rohovým ventilem a ručním ovládacím kolečkem - Ochranná zátka - Kryt pro hrubou montáž pro servisní otvor - Splachovací koleno - Trubková chránička pro přívod vody pro Geberit AquaClean - 2 závitové tyče M12 pro upevnění keramiky - Souprava pro připojení WC, ø 9 mm - Odpadní koleno pro WC, PE-HD, ø 9 mm -Přechodka, PE-HD, ø 9/11 mm - 4 soupravy pro ukotvení do stěny - Neobsahuje: Ovládací tlačítko - Neobsahuje: Soupravu pro tlumení hluku - Neobsahuje: Stavební soupravu pro předstěnovou montáž Duofix Special pro WC a madla, UP32, pro tělesně postižené Katalog výrobků 211/212

35 Montážní prvky pro závěsné WC Montážní prvek Duofix Special pro závěsné WC s nádržkou do stěny UP R½ 18/ Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro skrytou vestavbu -Pro tlouš ku podlahy -2cm - Pro montáž s upevněním mezi dvě stěny - Pro montáž do bytových jader - Pro připojení Geberit AquaClean - Nevhodný pro zabetonování max Přívod vody R 1/2" s integrovaným rohovým ventilem a ručním ovládacím kolečkem - Trubková chránička pro přívod vody pro Geberit AquaClean - Splachovací koleno - Ochranná zátka - Kryt pro hrubou montáž pro servisní otvor - 2 závitové tyče M12 pro upevnění keramiky - Souprava pro připojení WC, ø 9 mm - Odpadní koleno pro WC, PE-HD, ø 9 mm -Přechodka, PE-HD, ø 9/11 mm - Neobsahuje: Ovládací tlačítko - Neobsahuje: Soupravu pro tlumení hluku - Neobsahuje: Stavební soupravu pro předstěnovou montáž Duofix Special pro WC, UP32, h 115 cm Splachovací nádržka do stěny UP32 s ovládáním zepředu - 2 množství splachování s ovládacími tlačítky Sigma5, Sigma2, Samba nebo Bolero - 1 množství splachování s ovládacími tlačítky Sigma1 - Splachování Start/Stop s ovládacími tlačítky Rumba, Mambo nebo Tango - Nastavitelné splachovací množství - Nastavitelné okamžité spláchnutí možné - Splachovací nádržka pod omítku pro montáž a servisní práce bez - Kryt pro hrubou montáž, pro montáž bez a s možností zkrácení bez - Kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám - Tyčky tlačítka zvukově izolované, rychle nastavitelné bez - Přívod vody zezadu / shora uprostřed - Možné použít univerzální přípojku MeplaFix, montáž a obsluha bez - Připojovací hadička k rohovému ventilu přišroubovatelná bez - Boční výsuvné rozpěry Rozsah tlaku vody Maximální provozní teplota vody Start/Stop splachovací množství Splachovací množství - nastavení z výroby Velké splachovací množství - rozsah nastavení Malé splachovací množství - rozsah nastavení.1 1. MPa 25 C 6 / 7.5 l 6 a 3 l 6 / 7.5 l 3 4 l Katalog výrobků 211/212 37

36 Montážní prvky pro závěsné WC Duofix Basic pro závěsné WC, H112, s nádržkou do stěny Delta 12 cm (UP1) 1 5 R½ DuofixBasic pro WC, UP1, h 112 cm / /11 (d 9) 1/12 (d 11) - Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro montáž závěsného WC se vzdáleností upevnění 18 cm nebo 23 cm - Pro tlouš ku podlahy - 2 cm - Pro ovládání zepředu - Pro ovládání pomocí Geberit ovládacích tlačítek Delta - Pro připojení Geberit AquaClean - Nevhodný pro zabetonování - Geberit Delta splachovací nádržka pod omítku 12 cm (UP1), ovládání zepředu - Splachovací nádržka pod omítku izolovaná proti orosování - Nastavitelné velké splachovací množství - Malé splachovací množství pevně nastavené - Nastavitelné okamžité spláchnutí možné - Přívod vody zezadu / shora uprostřed - Připojovací hadička k rohovému ventilu ručně přišroubovatelná - 1 množství splachování s Geberit ovládacím tlačítkem Delta15-2 množství splachování s Geberit ovládacími tlačítky Delta2 - Pozinkované podpěry, plynule nastavitelné - 2 cm - Patní desky z plastu, hloubka vhodná pro montáž do profilu UW5 - Instalační hloubka 12 cm Splachovací množství - nastavení z výroby Velké splachovací množství - rozsah nastavení 6 a 3.5 l 6 / 7.5 l - 2 závitové tyče M12 pro upevnění keramiky - Vypouštěcí ventil pro 2 množství splachování - Kryt pro hrubou montáž pro servisní otvor, pěnový polystyrén -2 ochranné zátky - Rohový ventil R 1/2" s kroužkem adaptéru - Trubková chránička pro přívod vody pro Geberit AquaClean - Upevnění odpadního kolena - Souprava pro připojení ø 9 mm - Odpadní koleno pro WC, PE-HD, ø 9/9 mm -Přechodka, ø 9/11 mm - Neobsahuje: Ovládací tlačítko - Neobsahuje: Stavební soupravu pro předstěnovou montáž 38 Katalog výrobků 211/212

37 Montážní prvky pro závěsné WC Montážní prvek Duofix pro závěsné WC, s nádržkou UP32, pro dodatečné nastavení výšky WC, ovládání zepředu - WC keramika dodatečně výškově nastavitelná, cm - Flexibilní odpadní koleno pro WC - Podpěry s brzdícími prvky, pro vyrovnání prvku bez - Pozinkované podpěry, plynule nastavitelné - 2 cm R 1 / Rozsah tlaku vody Maximální provozní teplota vody Malé splachovací množství - rozsah nastavení Velké splachovací množství - rozsah nastavení Splachovací množství - nastavení z výroby Start/Stop splachovací množství.1 1. MPa 25 C 3 4 l 6 / 7.5 l 6 a 3 l 6 / 7.5 l Pro tlouš ku podlahy -2cm - Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do systémové stěny Duofix na celou výšku místnosti - Pro zabudování do částečně vysoké nebo na celou výšku místnosti stěny GIS před masivní stěnou nebo stěnou prováděnou suchým - Pro montáž před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro zabudování do lehké příčky na celou výšku místnosti - Pro závěsné WC se vzdáleností upevnění 18 cm - Pro montáž závěsného WC s vyložením > 62 cm - Pro připojení Geberit AquaClean - Nevhodný pro zazdění - Nevhodný pro zabetonování Přívod vody R 1/2" s integrovaným rohovým ventilem a ručním ovládacím kolečkem - Splachovací koleno - Ochranná zátka - Kryt pro hrubou montáž pro servisní otvor - Stavební ochrana pro přestavitelné splachovací koleno a odpadní koleno - 2 závitové tyče M12 pro upevnění keramiky - Trubková chránička pro přívod vody pro Geberit AquaClean - Souprava pro připojení WC, ø 9 mm - Odpadní koleno pro WC ø 9 mm -Přechodka, PE-HD, ø 9/11 mm - Neobsahuje: Ovládací tlačítko - Neobsahuje: Krycí desku pro Duofix, výškově nastavitelný - Neobsahuje: Stavební soupravu pro předstěnovou montáž Duofix pro WC, UP 32, nastavitelný, h 112 cm Rám s C-profilem 4/4 cm - Podpěry o 5 cm zásuvné - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Splachovací nádržka pod omítku izolovaná proti orosování - Splachovací nádržka do stěny UP32 s ovládáním zepředu - 2 množství splachování s ovládacími tlačítky Sigma5, Sigma2, Samba nebo Bolero - 1 množství splachování s ovládacími tlačítky Sigma1 - Splachování Start/Stop s ovládacími tlačítky Rumba, Mambo nebo Tango - Nastavitelné splachovací množství - Nastavitelné okamžité spláchnutí možné - Splachovací nádržka pod omítku pro montáž a servisní práce bez - Kryt pro hrubou montáž, pro montáž bez a s možností zkrácení bez - Kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám - Tyčky tlačítka zvukově izolované, rychle nastavitelné bez - Přívod vody zezadu / shora uprostřed - Možné použít univerzální přípojku MeplaFix, montáž a obsluha bez - Připojovací hadička k rohovému ventilu přišroubovatelná bez - Zvukově izolované upevnění odpadního kolena Katalog výrobků 211/212 39

38 Montážní prvky pro závěsné WC Rohový montážní prvek Duofix pro závěsné WC, s nádržkou do stěny UP32, ovládání zepředu, stavební výška 112 cm, pro ovládací tlačítka Samba, Rumba, Tango, Bolero, Sigma a Mambo R½ Rozsah tlaku vody Maximální provozní teplota vody Malé splachovací množství - rozsah nastavení Velké splachovací množství - rozsah nastavení Splachovací množství - nastavení z výroby Start/Stop splachovací množství.1 1. MPa 25 C 3 4 l 6 / 7.5 l 6 a 3 l 6 / 7.5 l / max Pro tlouš ku podlahy - 2 cm - Pro montáž s jednostranným připevněním ke stěně - Pro montáž do rohu před masivní stěnou nebo stěnou prováděnou suchým, resp. stěnou provedenou ze systému Duofix - Pro zabudování mokrým do zděné předstěnové - Pro připojení Geberit AquaClean - Nevhodný pro zabetonování Přívod vody R 1/2" s integrovaným rohovým ventilem a ručním ovládacím kolečkem - Splachovací koleno - Trubková chránička pro přívod vody pro Geberit AquaClean - Ochranná zátka - Stavební souprava pro přípojku elektrického proudu - Kryt pro hrubou montáž pro servisní otvor - 2 závitové tyče M12 pro upevnění keramiky - Přímé hrdlo pro WC, PE-HD, ø 9 mm -Přechodka, PE-HD, ø 9/11 mm - Souprava pro připojení WC, ø 9 mm - Neobsahuje: Ovládací tlačítko - Neobsahuje: Soupravu pro tlumení hluku Rohový Duofix pro WC, UP32, h 112 cm Rám s C-profilem 4/4 cm - Podpěry o 5 cm zásuvné - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Splachovací nádržka do stěny UP32 s ovládáním zepředu - 2 množství splachování s ovládacími tlačítky Sigma5, Sigma2, Samba nebo Bolero - 1 množství splachování s ovládacími tlačítky Sigma1 - Splachování Start/Stop s ovládacími tlačítky Rumba, Mambo nebo Tango - Nastavitelné splachovací množství - Nastavitelné okamžité spláchnutí možné - Splachovací nádržka pod omítku pro montáž a servisní práce bez - Kryt pro hrubou montáž, pro montáž bez a s možností zkrácení bez - Kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám - Tyčky tlačítka zvukově izolované, rychle nastavitelné bez - Splachovací nádržka pod omítku izolovaná proti orosování - Připojovací hadička k rohovému ventilu přišroubovatelná bez - Výsuvné profily pro upevnění ke stěně a upevnění opláštění - Výsuvné profily s označením rastru - Variabilní upevnění ke stěně 3 až 6 - Odsazené podpěry pro boční vedení kanalizačního potrubí - Dosedací plochy pro opláštění zepředu, shora a z boku - Variabilní hloubka prvku - Rám s označením středu osazení - Přívod vody zezadu / shora uprostřed - Možné použít univerzální přípojku MeplaFix, montáž a obsluha bez 4 Katalog výrobků 211/212

39 Montážní prvky pro závěsné WC Montážní prvek Duofix pro závěsné WC s nádržkou do stěny UP2 pro ovládací tlačítka Kappa R 1 / / min max. 62 max Přívod vody R 1/2" s integrovaným rohovým ventilem - Trubková chránička pro přívod vody pro Geberit AquaClean - Kryt pro hrubou montáž pro servisní otvor - 2 závitové tyče M12 pro upevnění keramiky - Souprava pro připojení WC, ø 9 mm - Odpadní koleno pro WC, PE-HD, ø 9 mm -Přechodka, ø 9/11 mm - Ochranná zátka - Neobsahuje: Ovládací tlačítko - Neobsahuje: Soupravu pro tlumení hluku - Neobsahuje: Stavební soupravu pro předstěnovou montáž Duofix pro WC, UP2, h 82 cm Pro tlouš ku podlahy -2cm - Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do systémové stěny Duofix na celou výšku místnosti - Pro zabudování do částečně vysoké nebo na celou výšku místnosti stěny GIS před masivní stěnou nebo stěnou prováděnou suchým - Pro montáž před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro zabudování do lehké příčky na celou výšku místnosti - Pro montáž závěsného WC se vzdáleností upevnění 18 cm nebo 23 cm - Pro zabudování mokrým do zděné předstěnové - Pro připojení Geberit AquaClean - Nevhodný pro zabetonování - Rám s C-profilem 4/4 cm - Podpěry o 5 cm zásuvné - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Splachovací nádržka pod omítku izolovaná proti orosování - Výška prvku 82 cm - Splachovací nádržka do stěny UP2 s ovládáním zepředu / shora - 2 množství splachování - Nastavitelné splachovací množství - Přívod vody vlevo - Zvukově izolované upevnění odpadního kolena - Připojovací hadička k rohovému ventilu ručně přišroubovatelná - Rychlé nastavení tyček ovládacího tlačítka - Kryt pro hrubou montáž s možností zkrácení - Podpěry s brzdícími prvky, pro vyrovnání prvku bez - Pozinkované podpěry, plynule nastavitelné - 2 cm Rozsah tlaku vody Maximální provozní teplota vody Splachovací množství - nastavení z výroby Velké splachovací množství - rozsah nastavení Malé splachovací množství - rozsah nastavení.1 1. MPa 25 C 6 a 3 l 6 / 9 l 3 4 l Katalog výrobků 211/212 41

40 Montážní prvky pro závěsné WC Montážní prvek Duofix pro závěsné WC s nádržkou do stěny UP2 pro ovládací tlačítka Kappa R 1 / /23 98 min max. 62 max Přívod vody R 1/2" s integrovaným rohovým ventilem - Trubková chránička pro přívod vody pro Geberit AquaClean - Kryt pro hrubou montáž pro servisní otvor - 2 závitové tyče M12 pro upevnění keramiky - Souprava pro připojení WC, ø 9 mm - Odpadní koleno pro WC, PE-HD, ø 9 mm -Přechodka, ø 9/11 mm - Ochranná zátka - Neobsahuje: Ovládací tlačítko - Neobsahuje: Soupravu pro tlumení hluku - Neobsahuje: Stavební soupravu pro předstěnovou montáž Duofix pro WC, UP2, h 98 cm Pro tlouš ku podlahy - 2 cm - Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do systémové stěny Duofix na celou výšku místnosti - Pro zabudování do částečně vysoké nebo na celou výšku místnosti stěny GIS před masivní stěnou nebo stěnou prováděnou suchým - Pro montáž před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro zabudování do lehké příčky na celou výšku místnosti - Pro montáž závěsného WC se vzdáleností upevnění 18 cm nebo 23 cm - Pro zabudování mokrým do zděné předstěnové - Pro připojení Geberit AquaClean - Nevhodný pro zabetonování - Rám s C-profilem 4/4 cm - Podpěry o 5 cm zásuvné - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Splachovací nádržka pod omítku izolovaná proti orosování - Výška prvku 98 cm - Splachovací nádržka do stěny UP2 s ovládáním zepředu / shora - 2 množství splachování - Nastavitelné splachovací množství - Přívod vody vlevo - Zvukově izolované upevnění odpadního kolena - Připojovací hadička k rohovému ventilu ručně přišroubovatelná - Rychlé nastavení tyček ovládacího tlačítka - Podpěry s brzdícími prvky, pro vyrovnání prvku bez - Pozinkované podpěry, plynule nastavitelné - 2 cm - Kryt pro hrubou montáž s možností zkrácení Rozsah tlaku vody Maximální provozní teplota vody Splachovací množství - nastavení z výroby Velké splachovací množství - rozsah nastavení Malé splachovací množství - rozsah nastavení.1 1. MPa 25 C 6 a 3 l 6 / 9 l 3 4 l 42 Katalog výrobků 211/212

41 Montážní prvky pro sprchy / vany Montážní prvek Duofix pro závěsné WC Montá¾ní prvky pro sprchy / vany Montážní prvky pro sprchy / vany Duofix prvek pro sprchu, odpadní koleno / Pro tlouš ku podlahy -2cm - Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do systémové stěny Duofix na celou výšku místnosti - Pro zabudování do částečně vysoké nebo na celou výšku místnosti stěny GIS před masivní stěnou nebo stěnou prováděnou suchým - Pro montáž před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro zabudování do lehké příčky na celou výšku místnosti - Pro zabudování mokrým do zděné předstěnové - Pro montáž závěsného WC se vzdáleností upevnění 18 cm nebo 23 cm - Pro připojení Geberit AquaClean - Rám s C-profilem 4/4 cm - Podpěry o 5 cm zásuvné - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Pozinkované podpěry, plynule nastavitelné - 2 cm - Výška prvku 112 cm - Výškově a hloubkově nastavitelná deska pro připojení armatur - S adaptérem MeplaFix - Podpěry s brzdícími prvky, pro vyrovnání prvku bez - MeplaFix přívod vody R 1/2" - Montážní deska pro centrální větrání - MeplaFix adaptér, ø 2 mm - 2 závitové tyče M12 pro upevnění keramiky - Neobsahuje: Připojovací soupravu pro odvětrání - Neobsahuje: Soupravu pro tlumení hluku - Neobsahuje: Stavební soupravu pro předstěnovou montáž Duofix pro AquaClean 8 AP, h 112 cm Pro použití uvnitř budov -Pro odvodnění sprch v úrovni podlahy -Pro použití se sdruženými izolacemi - Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do systémové stěny Duofix na celou výšku místnosti - Tlouš ka podlahy maximálně 2 cm - Rám s C-profilem 4/4 cm - Podpěry o 5 cm zásuvné - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Prvek výškově nastavitelný - Montážní deska (dřevěná) pro armatury na omítku a pod omítku, výškově a hloubkově nastavitelná - Montážní deska pro armatury na omítku, výškově nastavitelná - Těsnicí úroveň pro napojení izolace bez napětí - Tělo odtoku s průtočnou kapacitou,85 l/s - Vyjímatelná norná trubka pro čištění - Připojení na kanalizační potrubí vlevo, vpravo nebo zepředu uprostřed - Odpadní koleno, PE-HD, ø 5 mm -Přímé hrdlo, PE-HD, ø 5 mm pro připojení zepředu -Nástěnky - Neobsahuje: Soupravu pro kompletaci pro prvek pro sprchu Duofix pro sprchu, h 13 d Soupravy pro kompletaci pro Duofix prvek pro sprchu jsou uvedeny na str Katalog výrobků 211/212 43

42 Montážní prvky pro sprchy / vany Geberit Duofix prvek pro sprchu, H5, odpadní koleno d5 Montážní prvek Duofix pro vanu / sprchu, pro armatury na omítku (98) Pro použití uvnitř budov - Pro odvodnění sprch v úrovni podlahy - Pro použití se sdruženými izolacemi - Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do systémové stěny Duofix na celou výšku místnosti - Pro zabudování do částečně vysoké nebo na celou výšku místnosti stěny GIS před masivní stěnou nebo stěnou prováděnou suchým - Pro montáž před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro zabudování do lehké příčky na celou výšku místnosti - Pro zabudování mokrým do zděné předstěnové - Rám s C-profilem 4/4 cm - Podpěry o 5 cm zásuvné - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Tlouš ka podlahy maximálně 2 cm - Minimální výška mazaniny 9 mm - Tlouš ka opláštění 1-25 mm, těsnicí úroveň přizpůsobitelná do 15 mm - Konstrukce obkladu 6-26 mm - Prvek výškově nastavitelný - Těsnicí úroveň pro napojení izolace bez napětí - Tělo odtoku s průtočnou kapacitou,85 l/s - Vyjímatelná norná trubka pro čištění - Připojení na kanalizační potrubí vlevo, vpravo nebo zepředu uprostřed Výška vodní uzávěrky 5 mm - Odpadní koleno, PE-HD, ø 5 mm -Přímé hrdlo, PE-HD, ø 5 mm pro připojení zepředu - Neobsahuje: Soupravu pro kompletaci pro prvek pro sprchu Duofix pro sprchu, h 5 cm, d Pro tlouš ku podlahy - 2 cm - Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do systémové stěny Duofix na celou výšku místnosti - Pro zabudování do částečně vysoké nebo na celou výšku místnosti stěny GIS před masivní stěnou nebo stěnou prováděnou suchým - Pro montáž před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro zabudování do lehké příčky na celou výšku místnosti - Pro zabudování mokrým do zděné předstěnové - Pro připojení armatur na omítku pro vanu nebo sprchu - Rám s C-profilem 4/4 cm - Podpěry o 5 cm zásuvné - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Výškově a hloubkově nastavitelná deska pro připojení armatur - Pozinkované podpěry, plynule nastavitelné - 2 cm - Výška prvku 112 cm - Podpěry s brzdícími prvky, pro vyrovnání prvku bez -2nástěnky R1/2" - Upevňovací úhelník - Neobsahuje: Stavební soupravu pro předstěnovou montáž Duofix pro vanu nebo sprchu, AP, h 112 cm Katalog výrobků 211/212

43 Montážní prvky pro umyvadla Montážní prvek Duofix pro vanu / sprchu, pro armatury pod omítku Montá¾ní prvky pro umyvadla Montážní prvky pro umyvadla Montážní prvek Duofix pro umyvadlo (98) -Pro tlouš ku podlahy -2cm - Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do systémové stěny Duofix na celou výšku místnosti - Pro zabudování do částečně vysoké nebo na celou výšku místnosti stěny GIS před masivní stěnou nebo stěnou prováděnou suchým - Pro montáž před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro zabudování do lehké příčky na celou výšku místnosti - Pro zabudování mokrým do zděné předstěnové - Pro připojení armatur pod omítku pro vanu nebo sprchu - Rám s C-profilem 4/4 cm - Podpěry o 5 cm zásuvné - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Výškově a hloubkově nastavitelná deska pro připojení armatur - Pozinkované podpěry, plynule nastavitelné - 2 cm - Výška prvku 112 cm - Upevňovací deska pro armatury pod omítku, vodě odolná lepená překližka, výškově a hloubkově nastavitelná - Podpěry s brzdícími prvky, pro vyrovnání prvku bez -2nástěnky R1/2" - Upevňovací úhelník - Neobsahuje: Stavební soupravu pro předstěnovou montáž Duofix pro vanu nebo sprchu, UP, h 112 cm Pro tlouš ku podlahy -2cm - Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do systémové stěny Duofix na celou výšku místnosti - Pro zabudování do částečně vysoké nebo na celou výšku místnosti stěny GIS před masivní stěnou nebo stěnou prováděnou suchým - Pro montáž před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro zabudování do lehké příčky na celou výšku místnosti - Pro zabudování mokrým do zděné předstěnové - Pro umyvadlo se stojánkovou armaturou - Rám s C-profilem 4/4 cm - Podpěry o 5 cm zásuvné - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Vzdálenost upevnění umyvadla 5-38 cm - Pozinkované podpěry, plynule nastavitelné - 2 cm - Výška prvku 82 / 98 cm - Výškově a hloubkově nastavitelná deska pro připojení armatur - Upevnění odpadního kolena výškově nastavitelné - Podpěry s brzdícími prvky, pro vyrovnání prvku bez -2nástěnky R1/2" - Odpadní koleno ø 5 mm - Těsnění ø 44/32 mm - 2 závitové tyče M1 pro upevnění keramiky - Neobsahuje: Stavební soupravu pro předstěnovou montáž (82) Duofix pro umyvadlo, h 82 / 98 cm Katalog výrobků 211/212 45

44 Montážní prvky pro umyvadla Montážní prvek Duofix pro umyvadlo, pro bezbariérové stavby Montážní prvek Duofix pro umyvadlo Pro tlouš ku podlahy - 2 cm - Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do systémové stěny Duofix na celou výšku místnosti - Pro zabudování do částečně vysoké nebo na celou výšku místnosti stěny GIS před masivní stěnou nebo stěnou prováděnou suchým - Pro montáž před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro zabudování do lehké příčky na celou výšku místnosti - Pro zabudování mokrým do zděné předstěnové - Pro nemocniční umyvadlo se stojánkovou armaturou - Pro bezbariérové stavby a stavby vyhovující invalidům - Rám s C-profilem 4/4 cm - Podpěry o 5 cm zásuvné - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Vzdálenost upevnění umyvadla 5-38 cm - Pozinkované podpěry, plynule nastavitelné - 2 cm - Výška prvku 82 / 98 cm - Výškově a hloubkově nastavitelná deska pro připojení armatur - Podpěry s brzdícími prvky, pro vyrovnání prvku bez - Zápachová uzávěrka pod omítku s krabicí pro montáž do stěny, výškově nastavitelná - Odtoková trubka ø 5 mm -2nástěnky R1/2" - 2 závitové tyče M1 pro upevnění keramiky - Neobsahuje: Stavební soupravu pro předstěnovou montáž - Neobsahuje: Soupravu pro kompletaci zápachové uzávěrky pod omítku (82) 8 Duofix pro umyvadlo, ZTP, h 82 / 98 cm Pro tlouš ku podlahy - 2 cm - Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do systémové stěny Duofix na celou výšku místnosti - Pro zabudování do částečně vysoké nebo na celou výšku místnosti stěny GIS před masivní stěnou nebo stěnou prováděnou suchým - Pro montáž před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro zabudování do lehké příčky na celou výšku místnosti - Pro zabudování mokrým do zděné předstěnové - Pro umyvadlo se stojánkovou armaturou - Rám s C-profilem 4/4 cm - Podpěry o 5 cm zásuvné - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Vzdálenost upevnění umyvadla 5-38 cm - Pozinkované podpěry, plynule nastavitelné - 2 cm - Výška prvku 112 cm - Upevnění odpadního kolena výškově nastavitelné - Výškově a hloubkově nastavitelná deska pro připojení armatur - Podpěry s brzdícími prvky, pro vyrovnání prvku bez -2nástěnky R1/2" - Odpadní koleno ø 5 mm - Těsnění ø 44/32 mm - 2 závitové tyče M1 pro upevnění keramiky - Neobsahuje: Stavební soupravu pro předstěnovou montáž Duofix pro umyvadlo, h 112 cm Katalog výrobků 211/212

45 Montážní prvky pro umyvadla Montážní prvek Duofix pro umyvadlo, pro bezbariérové stavby Montážní prvek Duofix pro umyvadlo pro nástěnnou armaturu pod omítku Pro tlouš ku podlahy -2cm - Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do systémové stěny Duofix na celou výšku místnosti - Pro zabudování do částečně vysoké nebo na celou výšku místnosti stěny GIS před masivní stěnou nebo stěnou prováděnou suchým - Pro montáž před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro zabudování do lehké příčky na celou výšku místnosti - Pro zabudování mokrým do zděné předstěnové - Pro umyvadlo se stojánkovou armaturou - Pro bezbariérové stavby a stavby vyhovující invalidům - Rám s C-profilem 4/4 cm - Podpěry o 5 cm zásuvné - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Vzdálenost upevnění umyvadla 5-38 cm - Pozinkované podpěry, plynule nastavitelné - 2 cm - Výška prvku 112 cm - Výškově a hloubkově nastavitelná deska pro připojení armatur - Podpěry s brzdícími prvky, pro vyrovnání prvku bez - Zápachová uzávěrka pod omítku -2nástěnky R1/2" - 2 závitové tyče M1 pro upevnění keramiky - Neobsahuje: Stavební soupravu pro předstěnovou montáž - Neobsahuje: Soupravu pro kompletaci zápachové uzávěrky pod omítku Duofix pro umyvadlo, ZTP, h 112 cm Pro tlouš ku podlahy -2cm - Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do systémové stěny Duofix na celou výšku místnosti - Pro zabudování do částečně vysoké nebo na celou výšku místnosti stěny GIS před masivní stěnou nebo stěnou prováděnou suchým - Pro montáž před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro zabudování do lehké příčky na celou výšku místnosti - Pro zabudování mokrým do zděné předstěnové - Pro umyvadlo s nástěnnou armaturou pod omítku - Deska pro montáž nástěnné armatury pod omítku - Rám s C-profilem 4/4 cm - Podpěry o 5 cm zásuvné - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Vzdálenost upevnění umyvadla 5-38 cm - Pozinkované podpěry, plynule nastavitelné - 2 cm - Výška prvku cm - Upevnění odpadního kolena výškově nastavitelné - Upevňovací deska pro armatury pod omítku, vodě odolná lepená překližka, výškově a hloubkově nastavitelná - Podpěry s brzdícími prvky, pro vyrovnání prvku bez - Odpadní koleno ø 5 mm - Těsnění ø 44/32 mm - 2 závitové tyče M1 pro upevnění keramiky - Neobsahuje: Stavební soupravu pro předstěnovou montáž Duofix pro umyvadlo, h cm Katalog výrobků 211/212 47

46 Montážní prvky pro umyvadla Montážní prvek Duofix pro umyvadlo, pro nástěnnou armaturu Montážní prvek DuofixBasic pro umyvadlo, pro stojánkovou armaturu Pro tlouš ku podlahy - 2 cm - Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do systémové stěny Duofix na celou výšku místnosti - Pro zabudování do částečně vysoké nebo na celou výšku místnosti stěny GIS před masivní stěnou nebo stěnou prováděnou suchým - Pro montáž před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro zabudování do lehké příčky na celou výšku místnosti - Pro zabudování mokrým do zděné předstěnové - Pro umyvadlo s nástěnnou armaturou - Rám s C-profilem 4/4 cm - Podpěry o 5 cm zásuvné - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Vzdálenost upevnění umyvadla 5-38 cm - Pozinkované podpěry, plynule nastavitelné - 2 cm - Výška prvku 13 cm - Upevnění odpadního kolena výškově nastavitelné - Výškově a hloubkově nastavitelná deska pro připojení armatur - Podpěry s brzdícími prvky, pro vyrovnání prvku bez - Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro tlouš ku podlahy - 2 cm - Pro umyvadlo se stojánkovou armaturou - Pozinkované podpěry, plynule nastavitelné - 2 cm - Vzdálenost upevnění umyvadla 5-38 cm - Výška prvku 112 cm - Upevnění odpadního kolena výškově nastavitelné - Výškově a hloubkově nastavitelná deska pro připojení armatur - Odpadní koleno ø 5 mm - Těsnění ø 44/32 mm - 2 závitové tyče M1 pro upevnění keramiky - Neobsahuje: Stavební soupravu pro předstěnovou montáž - Neobsahuje: Nástěnky pro připojení armatur DuofixBasic pro umyvadlo, h 112 cm nástěnky R1/2" - Odpadní koleno ø 5 mm - Těsnění ø 44/32 mm - 2 závitové tyče M1 pro upevnění keramiky - Neobsahuje: Stavební soupravu pro předstěnovou montáž Duofix pro umyvadlo, h 13 cm Katalog výrobků 211/212

47 Geberit Duofix Montážní prvek Duofix pro výlevku / Montážní prvky pro bidety Montá¾ní prvek Duofix pro výlevku / Montá¾ní prvky pro bidety Montážní prvek Duofix pro výlevku Montážní prvek Duofix pro výlevku, pro nástěnnou armaturu Montá¾ní prvky pro bidety Montážní prvky pro bidety Montážní prvek Duofix pro bidet / Pro tlouš ku podlahy -2cm - Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do systémové stěny Duofix na celou výšku místnosti - Pro zabudování do částečně vysoké nebo na celou výšku místnosti stěny GIS před masivní stěnou nebo stěnou prováděnou suchým - Pro montáž před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro zabudování do lehké příčky na celou výšku místnosti - Pro zabudování mokrým do zděné předstěnové - Pro výlevku s nástěnnou armaturou - Rám s C-profilem 4/4 cm - Podpěry o 5 cm zásuvné - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Pozinkované podpěry, plynule nastavitelné - 2 cm - Výška prvku 13 cm - Upevnění připojovacího kolena výškově nastavitelné a zvukově izolované - Upevňovací deska pro výlevky, vodě odolná lepená překližka, výškově a hloubkově nastavitelná - Výškově a hloubkově nastavitelná deska pro připojení armatur - Podpěry s brzdícími prvky, pro vyrovnání prvku bez -2nástěnky R1/2" - Odpadní koleno ø 5 mm - Těsnění ø 44/32 mm - Neobsahuje: Stavební soupravu pro předstěnovou montáž Duofix pro výlevku, h 13 cm Pro tlouš ku podlahy -2cm - Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do systémové stěny Duofix na celou výšku místnosti - Pro zabudování do lehké příčky na celou výšku místnosti - Pro zabudování do částečně vysoké nebo na celou výšku místnosti stěny GIS před masivní stěnou nebo stěnou prováděnou suchým - Pro montáž před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro zabudování mokrým do zděné předstěnové - Pro bidet se stojánkovou armaturou - Rám s C-profilem 4/4 cm - Podpěry o 5 cm zásuvné - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Vzdálenost upevnění bidetu 18 cm nebo 23 cm - Pozinkované podpěry, plynule nastavitelné - 2 cm - Výška prvku 82 cm - Podpěry s brzdícími prvky, pro vyrovnání prvku bez -2nástěnky R1/2" - Odpadní koleno ø 5 mm - Těsnění ø 44/32 mm - 2 závitové tyče M12 pro upevnění keramiky - Neobsahuje: Stavební soupravu pro předstěnovou montáž Duofix pro bidet, h 82 cm Katalog výrobků 211/212 49

48 Geberit Duofix Montážní prvky pro bidety Montážní prvek Duofix pro bidet Montážní prvek Duofix pro bidet / / Pro tlouš ku podlahy - 2 cm - Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do systémové stěny Duofix na celou výšku místnosti - Pro zabudování do lehké příčky na celou výšku místnosti - Pro zabudování do částečně vysoké nebo na celou výšku místnosti stěny GIS před masivní stěnou nebo stěnou prováděnou suchým - Pro montáž před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro zabudování mokrým do zděné předstěnové - Pro bidet se stojánkovou armaturou - Rám s C-profilem 4/4 cm - Podpěry o 5 cm zásuvné - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Vzdálenost upevnění bidetu 18 cm nebo 23 cm - Pozinkované podpěry, plynule nastavitelné - 2 cm - Výška prvku 98 cm - Podpěry s brzdícími prvky, pro vyrovnání prvku bez -2nástěnky R1/2" - Odpadní koleno ø 5 mm - Těsnění ø 44/32 mm - 2 závitové tyče M12 pro upevnění keramiky - Neobsahuje: Stavební soupravu pro předstěnovou montáž Duofix pro bidet, h 98 cm Pro tlouš ku podlahy - 2 cm - Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do systémové stěny Duofix na celou výšku místnosti - Pro zabudování do lehké příčky na celou výšku místnosti - Pro zabudování do částečně vysoké nebo na celou výšku místnosti stěny GIS před masivní stěnou nebo stěnou prováděnou suchým - Pro montáž před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro zabudování mokrým do zděné předstěnové - Pro bidet se stojánkovou armaturou - Rám s C-profilem 4/4 cm - Podpěry o 5 cm zásuvné - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Vzdálenost upevnění bidetu 18 cm nebo 23 cm - Pozinkované podpěry, plynule nastavitelné - 2 cm - Výška prvku 112 cm - Podpěry s brzdícími prvky, pro vyrovnání prvku bez -2nástěnky R1/2" - Odpadní koleno ø 5 mm - Těsnění ø 44/32 mm - 2 závitové tyče M12 pro upevnění keramiky - Neobsahuje: Stavební soupravu pro předstěnovou montáž Duofix pro bidet, h 112 cm Katalog výrobků 211/212

49 Montážní prvky pro podpěry Montážní prvek DuofixBasic pro bidet Montá¾ní prvky pro podpìry Montážní prvky pro podpěry 5 4 Montážní prvek Duofix pro podpěry a madla /23 15/ Pro tlouš ku podlahy -2cm - Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do systémové stěny Duofix na celou výšku místnosti - Pro zabudování do lehké příčky na celou výšku místnosti - Pro zabudování do částečně vysoké nebo na celou výšku místnosti stěny GIS před masivní stěnou nebo stěnou prováděnou suchým - Pro montáž před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro zabudování mokrým do zděné předstěnové - Pro bidet se stojánkovou armaturou - Rám s C-profilem 4/4 cm - Podpěry o 5 cm zásuvné - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Vzdálenost upevnění bidetu 18 cm nebo 23 cm - Pozinkované podpěry, plynule nastavitelné - 2 cm - Výška prvku 112 cm - Neobsahuje: Stavební soupravu pro předstěnovou montáž - Neobsahuje: Nástěnky pro připojení armatur DuofixBasic pro bidet, h 112 cm Pro tlouš ku podlahy -2cm - Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do systémové stěny Duofix na celou výšku místnosti - Pro zabudování do částečně vysoké nebo na celou výšku místnosti stěny GIS před masivní stěnou nebo stěnou prováděnou suchým - Pro montáž před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro zabudování do lehké příčky na celou výšku místnosti - Pro zabudování mokrým do zděné předstěnové - Pro upevnění podpěry a madla - Rám s C-profilem 4/4 cm - Podpěry o 5 cm zásuvné - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Pozinkované podpěry, plynule nastavitelné - 2 cm - Výška prvku 112 cm - Upevňovací deska pro podpěru a madlo, vodě odolná lepená překližka, výškově a hloubkově nastavitelná - Podpěry s brzdícími prvky, pro vyrovnání prvku bez - Neobsahuje: Stavební soupravu pro předstěnovou montáž Duofix pro podpěry a madla, h 112 cm Katalog výrobků 211/212 51

50 Montážní prvky pro pisoáry Montá¾ní prvky pro pisoáry Montážní prvky pro pisoáry Montážní prvek Duofix pro pisoár Universal R 1 /2 min Průtok při tlaku.1 MPa bez omezovače průtoku.24 /.3 l/s Relativní vlhkost vzduchu < 1 % Provozní tlak.1.8 MPa Maximální zkušební tlak vody 1.6 MPa Maximální zkušební tlak vzduchu / inertního plynu.3 MPa Maximální provozní teplota vody 3 C max Pro zabudování do systémové stěny Duofix na celou výšku místnosti - Pro zabudování do lehké příčky na celou výšku místnosti - Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým - Pro montáž před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro zabudování mokrým do zděné předstěnové -Pro montáž pisoáru - Pro tlouš ku podlahy - 2 cm - Pro HyTronic ovládání splachování pisoárů IR nebo HyTouch ovládání splachování pisoárů pneumatické s krycí deskou o velikosti 13 x 13 cm -2 - Krabice pod omítku, uzavírací a regulační ventil, propojovací trubka a svorky pro připojení elektřiny - Kryt pro hrubou montáž s víkem - Přívod vody R 1/2" - Připojovací trubka mezi přívodem ø 32 mm a pisoárem, s těsněním k pisoáru - Zápachová uzávěrka pro pisoár ø 5 mm, s těsněním k pisoáru - Redukované odpadní koleno PE-HD, ø 63 mm na ø 5 mm, s těsněním pro zápachovou uzávěrku - 2 závitové tyče M8 pro upevnění pisoáru - Neobsahuje: Ovládání splachování pisoáru - Neobsahuje: Stavební soupravu pro předstěnovou montáž Duofix Universal pro pisoár, h cm Pozinkované podpěry, plynule nastavitelné - 2 cm - Rám s C-profilem 4/4 cm - Podpěry o 5 cm zásuvné - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Výška prvku od 112 cm do 13 cm, v závislosti na druhu keramiky pisoáru - Přívod vody 1/2", vhodný pro MeplaFix - Přívod vody pro montáž bez - Přívod vody s radiálním těsněním - Uzavírací a regulační ventil předmontovaný -Propojovací trubka k propláchnutí potrubí - Svorky pro připojení elektřiny k dispozici - Kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám - Kryt pro hrubou montáž s možností zkrácení - Flexibilní připojení přívodu -Přívod ø 32 mm výškově nastavitelný - Upevnění pisoáru pomocí závitové tyče M8, nastavitelná výška a vzdálenost - Upevnění připojovacího kolena výškově nastavitelné a zvukově izolované - Podpěry s brzdícími prvky, pro vyrovnání prvku bez - Přídavné připevnění keramiky je možné pomocí příslušenství - Možná přestavba pro pisoáry s ostřikovací hlavicí a příslušenstvím 52 Katalog výrobků 211/212

51 Montážní prvky pro pisoáry Geberit DuofixBasic montážní prvek pro pisoár, H13, s Geberit elektronickým ovládáním splachování pisoáru 1 5 R½ Pro tlouš ku podlahy -2cm -Pro montáž pisoáru - Pro montáž před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro zabudování do lehké příčky na celou výšku místnosti - Pro zabudování mokrým do zděné předstěnové - Pro Geberit ovládání splachování pisoáru, elektronické - Výška prvku 13 cm - Pozinkované podpěry, plynule nastavitelné - 2 cm - Patní desky z plastu, hloubka vhodná pro montáž do profilu UW5 -Přívod ø 32 mm výškově nastavitelný - Upevnění připojovacího kolena výškově nastavitelné a zvukově izolované - Upevnění pisoáru pomocí závitové tyče M8, nastavitelná výška a vzdálenost - Souprava pro hrubou montáž ovládání splachování s uzavíracím ventilem -Stavební ochrana - Nástěnka R 1/2" -Připojovací trubka mezi přívodem ø 32 mm a pisoárem, s těsněním k pisoáru - Zápachová uzávěrka pro pisoár ø 5 mm, s těsněním k pisoáru - 2 závitové tyče M8 pro upevnění pisoáru pro pisoár - Redukované odpadní koleno PE-HD, ø 63 mm na ø 5 mm, s těsněním pro zápachovou uzávěrku - Souprava pro kompletaci pro Geberit ovládání splachování pisoáru, elektronické, 23V Barva Položka č. Alpská bílá Pochromovaná matná Katalog výrobků 211/212 53

52 Montážní prvky pro pisoáry Montážní prvek Duofix pro pisoár Joly/Visit Kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám - Kryt pro hrubou montáž s možností zkrácení - Podpěry s brzdícími prvky, pro vyrovnání prvku bez - Upevnění pro pisoár pomocí závitové tyče M8 Průtok při tlaku.1 MPa bez omezovače průtoku.24 /.3 l/s Relativní vlhkost vzduchu < 1 % Provozní tlak.1.8 MPa Maximální zkušební tlak vody 1.6 MPa Maximální zkušební tlak vzduchu / inertního plynu.3 MPa Maximální provozní teplota vody 3 C 9 min Krabice pod omítku, uzavírací a regulační ventil, propojovací trubka a svorky pro připojení elektřiny - Kryt pro hrubou montáž s víkem - Přívod vody R 1/2" - Zápachová uzávěrka pro pisoár ø 5 mm, s těsněním k pisoáru - Redukované odpadní koleno PE-HD, ø 63 mm na ø 5 mm, s těsněním pro zápachovou uzávěrku - 2 závitové tyče M8 pro upevnění pisoáru - 2 výřezové šablony - Neobsahuje: Ovládání splachování pisoáru - Neobsahuje: Stavební soupravu pro předstěnovou montáž - Pro zabudování do systémové stěny Duofix na celou výšku místnosti - Pro zabudování do lehké příčky na celou výšku místnosti - Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým - Pro montáž před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro zabudování mokrým do zděné předstěnové -Pro montáž pisoáru - Pro tlouš ku podlahy - 2 cm - Pro částečně zapuštěný pisoár Keramag Joly a Keramag Visit - Pro HyTronic ovládání splachování pisoárů IR nebo HyTouch ovládání splachování pisoárů pneumatické s krycí deskou o velikosti 13 x 13 cm Duofix pro pisoár Joly/Visit, h 112/122 cm Výška prvku 112 cm - Pozinkované podpěry, plynule nastavitelné - 2 cm - Rám s C-profilem 4/4 cm - Podpěry o 5 cm zásuvné - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Přívod vody 1/2", vhodný pro MeplaFix - Přívod vody pro montáž bez - Přívod vody s radiálním těsněním - Uzavírací a regulační ventil předmontovaný -Propojovací trubka k propláchnutí potrubí - Svorky pro připojení elektřiny k dispozici 54 Katalog výrobků 211/212

53 Montážní prvky pro pisoáry Montážní prvek Duofix pro pisoár Universal, ovládání shora 5 R 1 / Průtok při tlaku.1 MPa bez omezovače průtoku.24 /.3 l/s Provozní tlak.1.8 MPa Maximální zkušební tlak vody 1.6 MPa Maximální zkušební tlak vzduchu / inertního plynu.3 MPa Relativní vlhkost vzduchu < 1 % Maximální provozní teplota vody 3 C Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým - Pro montáž před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro zabudování mokrým do zděné předstěnové -Pro montáž pisoáru -Pro tlouš ku podlahy -2cm - Pro HyTouch ovládání splachování pisoárů pneumatické s krycí deskou o velikosti 13 x 13 cm - Pro použití při ovládání splachování shora 7 3 max Krabice pod omítku, uzavírací a regulační ventil, propojovací trubka a svorky pro připojení elektřiny - Kryt pro hrubou montáž s víkem - Přívod vody R 1/2" -Připojovací trubka mezi přívodem ø 32 mm a pisoárem, s těsněním k pisoáru - Zápachová uzávěrka pro pisoár ø 5 mm, s těsněním k pisoáru - Redukované odpadní koleno PE-HD, ø 63 mm na ø 5 mm, s těsněním pro zápachovou uzávěrku - 2 závitové tyče M8 pro upevnění pisoáru - Neobsahuje: Ovládání splachování pisoáru - Neobsahuje: Stavební soupravu pro předstěnovou montáž Duofix Universal pro pisoár, h 98 cm, ovládání shora Pozinkované podpěry, plynule nastavitelné - 2 cm - Rám s C-profilem 4/4 cm - Podpěry o 5 cm zásuvné - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Výška prvku 98 cm - Podpěry s brzdícími prvky, pro vyrovnání prvku bez - Přívod vody 1/2", vhodný pro MeplaFix - Přívod vody pro montáž bez - Přívod vody s radiálním těsněním - Uzavírací a regulační ventil předmontovaný - Propojovací trubka k propláchnutí potrubí - Svorky pro připojení elektřiny k dispozici - Kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám - Kryt pro hrubou montáž s možností zkrácení - Flexibilní připojení přívodu -Přívod ø 32 mm výškově nastavitelný - Upevnění pisoáru pomocí závitové tyče M8, nastavitelná výška a vzdálenost - Upevnění připojovacího kolena výškově nastavitelné a zvukově izolované - Přídavné připevnění keramiky je možné pomocí příslušenství - Možná přestavba pro pisoáry s ostřikovací hlavicí a příslušenstvím Katalog výrobků 211/212 55

54 Montážní prvky pro pisoáry Montážní prvek Duofix Universal pro pisoár, pro ovládání splachování na omítku R 1 / Pro tlouš ku podlahy - 2 cm - Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do systémové stěny Duofix na celou výšku místnosti - Pro montáž před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro zabudování do lehké příčky na celou výšku místnosti -Pro montáž pisoáru - Pro splachování na omítku - Rám s C-profilem 4/4 cm - Podpěry o 5 cm zásuvné - Patní desky otočné, pro montáž do profilů UW5 a UW75 - Pozinkované podpěry, plynule nastavitelné - 2 cm - Výška prvku od 112 cm do 13 cm, v závislosti na druhu keramiky pisoáru - Upevnění pisoáru pomocí závitové tyče M8, nastavitelná výška a vzdálenost - Upevnění připojovacího kolena výškově nastavitelné a zvukově izolované - Přívod Rp 1/2" výškově a do strany nastavitelný - Přídavné připevnění keramiky je možné pomocí příslušenství - Podpěry s brzdícími prvky, pro vyrovnání prvku bez - Přívod vody R 1/2" - Redukované odpadní koleno PE-HD, ø 63 mm na ø 5 mm, s těsněním pro zápachovou uzávěrku - Zápachová uzávěrka pro pisoár ø 5 mm, s těsněním k pisoáru - 2 závitové tyče M8 pro upevnění pisoáru - Neobsahuje: Ovládání splachování pisoáru - Neobsahuje: Stavební soupravu pro předstěnovou montáž Duofix Universal pro pisoár, AP, h cm Katalog výrobků 211/212

55 Montážní prvky pro pisoáry Montážní prvek Duofix Universal pro pisoár, skryté ovládání max. 81 min R 1 / Krabice pod omítku, uzavírací a regulační ventil, propojovací trubka a svorky pro připojení elektřiny -Připojovací trubka mezi přívodem ø 32 mm a pisoárem, s těsněním k pisoáru - Redukované odpadní koleno PE-HD ø 63/57 mm na ø 5/44 mm - 2 závitové tyče M8 pro upevnění pisoáru - Kryt pro hrubou montáž s víkem - Neobsahuje: Ovládání splachování pisoáru - Neobsahuje: Stavební soupravu pro předstěnovou montáž Duofix Universal pro pisoár, h cm, skryté ovládání Pro použití skrytého ovládání splachování pisoárů - Pro zabudování do systémové stěny Duofix na celou výšku místnosti - Pro zabudování do lehké příčky na celou výšku místnosti - Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým - Pro montáž před masivní stěnou nebo stěnou prováděnou suchým - Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro zabudování mokrým do zděné předstěnové -Pro montáž pisoáru -Pro tlouš ku podlahy -2cm - Upevnění pisoáru pomocí závitové tyče M8, nastavitelná výška a vzdálenost - Upevnění připojovacího kolena výškově nastavitelné a zvukově izolované - Přívod vody výškově nastavitelný - Přívod vody 1/2" - Pozinkované podpěry, plynule nastavitelné - 2 cm - Rám s C-profilem 4/4 cm - Podpěry o 5 cm zásuvné - Patní desky otočné, pro montáž do profilů UW5 a UW75 Průtok při tlaku.1 MPa bez omezovače průtoku.24 /.3 l/s Provozní tlak.1.8 MPa Maximální zkušební tlak vody 1.6 MPa Maximální zkušební tlak vzduchu / inertního plynu.3 MPa Relativní vlhkost vzduchu < 1 % Maximální provozní teplota vody 3 C Katalog výrobků 211/212 57

56 Nosné prvky Nosné prvky Nosné prvky Nosný prvek Duofix pro vanu / sprchu, pro armatury na omítku Nosný prvek Duofix pro umyvadlo Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro připojení armatur na omítku pro vanu nebo sprchu - Výškově a hloubkově nastavitelná deska pro připojení armatur -2nástěnky R1/2" - Upevňovací úhelník Duofix pro vanu nebo sprchu, AP Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro umyvadlo se stojánkovou armaturou - Výškově a hloubkově nastavitelná deska pro připojení armatur - Upevnění připojovacího kolena výškově nastavitelné a zvukově izolované -2nástěnky R1/2" - 2 upevňovací úhelníky - Odpadní koleno ø 5 mm - Těsnění ø 44/32 mm - 2 závitové tyče M1 pro upevnění keramiky Duofix pro umyvadlo Nosný prvek Duofix pro vanu / sprchu, pro armatury pod omítku Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro připojení armatur pod omítku pro vanu nebo sprchu - Výškově a hloubkově nastavitelná deska pro připojení armatur - Upevňovací deska pro armatury pod omítku, vodě odolná lepená překližka, výškově a hloubkově nastavitelná - Nástěnka R 1/2" - Nástěnka R 3/4" Duofix pro vanu nebo sprchu, UP Katalog výrobků 211/212

57 Výplňový díl / Připojovací tvarovky a součásti Geberit Duofix Příslušenství Nosný prvek Duofix pro zásobníkový ohřívač Pøíslu¹enství Výplòový díl / Pøipojovací tvarovky a souèásti Výplňový díl Krycí deska pro Duofix pro závěsné WC, výškově nastavitelné Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro zásobník na stěnu - Nastavitelná vzdálenost upevnění 5-38 cm - Upevnění ve čtyřech bodech -2nástěnky R1/2" - 4 závitové tyče M1 - Odpadní koleno ø 5 mm Nosný prvek Duofix pro zásobníkový ohřívač Pro zakrytí viditelného otvoru v konečném obkladu - Pro montáž prvku Geberit Duofix pro závěsné WC se Sigma splachovacími nádržkami 12 cm (UP3), pro Geberit AquaClean kompletní zařízení, výškově nastavitelné - Pro závěsné WC se vzdáleností upevnění 18 cm - 2 zvukově izolační desky - 2 zvukově izolační vložky Krycí deska pro Duofix pro WC, výškově nastavitelné Pøipojovací tvarovky a souèásti Připojovací tvarovky a součásti Koleno 9 z PE pro závěsné WC, flexibilní, d 9/9 Nosný prvek Duofix pro pračku A a 5 6 d H - Pro zabudování do předstěnové na částečnou nebo celou suchým - Pro připojení pračky - Výškově a hloubkově nastavitelná deska pro připojení armatur - Nástěnka R 1/2" - Zápachová uzávěrka pod omítku se soupravou pro konečnou montáž Nosný prvek Duofix pro pračku Pro montáž prvku Geberit Duofix pro závěsné WC se Sigma splachovacími nádržkami 12 cm (UP3), pro Geberit AquaClean kompletní zařízení, výškově nastavitelné - Pro připojení na ležaté nebo svislé kanalizační potrubí - Nesmí se použít pro zabudování do zděných konstrukcí - Nesmí se zazdít - Flexibilní část max. 2 cm prodloužitelná d d d1 A a H Položka č ,8 25,5-45, Katalog výrobků 211/212 59

58 Příslušenství Opláštění / Příslušenství Koleno 9 z PE pro závěsné WC, flexibilní, d 9/11 A a Upevnìní Příslušenství Duofix stavební souprava pro předstěnovou montáž d H 2 - Pro montáž prvku Geberit Duofix pro závěsné WC se Sigma splachovacími nádržkami 12 cm (UP3), pro Geberit AquaClean kompletní zařízení, výškově nastavitelné - Pro připojení na ležaté nebo svislé kanalizační potrubí - Pro připevnění k montážnímu prvku nebo stavební konstrukci pomocí objímky - Nesmí se použít pro zabudování do zděných konstrukcí - Nesmí se zazdít - Flexibilní část max. 2 cm prodloužitelná d d1 DN A a H Položka č / , Oplá¹tìní / Pøíslu¹enství Opláštění Duofix V profil pro opláštění do rohu 45 d - Pro upevnění montážních prvků Duofix před masivní stěnou nebo stěnou prováděnou suchým - Hloubkově nastavitelná, 13-2 cm Materiál - 2 kotvící prvky - 2 závitové tyče M1 s dlouhými maticemi - 2 opěry pro opláštění, násuvné tlakový zinkový odlitek / ocel / plast Stavební souprava pro předstěnovou montáž Duofix stavební souprava pro montáž do rohu Pro opláštění rohového prvku Duofix pro WC -Pozinkovaný - 2 plechové profily 45 /9 11 Duofix V profil pro opláštění do rohu Pro univerzální upevnění montážních prvků Duofix před masivní stěnou nebo stěnou prováděnou suchým - Variabilní nastavení úhlu pro montáž do rohu - Hloubkově nastavitelná, 14-2 cm -Pozinkovaný - 2 kotvící prvky - 2 závitové tyče M1 s dlouhými maticemi - Neobsahuje: 2 opěry pro opláštění, násuvné Duofix stavební souprava pro montáž do rohu Katalog výrobků 211/212

59 Upevnění DuofixBasic příčný nosný prvek Stavební souprava pro ukotvení podpěr Geberit Duofix Příslušenství Pro boční upevnění montážních prvků Duofix nebo DuofixBasic - Boční výsuvné rozpěry Příčný nosník DuofixBasic Souprava rozpěr pro montážní prvky Duofix - Pro alternativní ukotvení podpěr prvků Duofix k zadní stěně -Pozinkovaný - Nastavení hloubky, 13-2 cm Materiál ocel Stavební souprava pro ukotvení podpěr Pro upevnění prvků Duofix mezi dvě stojiny se vzdáleností od 5-57,5 cm -Pozinkovaný Materiál ocel Geberit podpory pro WC keramiku s menší dosedací plochou Souprava rozpěr pro montážní prvky Duofix Pro dodatečné podepření WC keramiky s rozměrem X menším než 17 cm (rozměr X = vzdálenost od spodní hrany WC keramiky až ke středu upevňovacích otvorů WC keramiky) Duofix prodloužené podpěry, zesílené X - Pro montážní prvky Duofix při tlouš ce podlahy od 2-4 cm -Pozinkované - Označení rastru - Patní desky otočné, pro montáž do profilů UW5 a UW75 Prodloužené podpěry Duofix, zesílené U následujících keramik je známé, že se podpory musí použít: 1) výrobek: Flaminia (Itálie - výrobek: Link 551 a Mini Link 564; 2), výrobek: Globo (Itálie - výrobek: Open Space SA S2, SA S3, SB S2 a Space Stone SS S2; 3), výrobek: Villeroy&Boch (Německo - výrobek: Memento WWC TS - Pro montážní prvky GIS a Duofix pro závěsné WC - U profily, pozinkované Materiál - 2 podpěry ocel Duofix opěra pro speciální WC misy Katalog výrobků 211/212 61

60 Příslušenství Stavební souprava DuofixBasic pro předstěnovou montáž Upevnění Souprava pro Duofix pro umyvadlo pro vzdálenost upevnění od 38 cm do 58 cm Pro upevnění montážních prvků DuofixBasic k masivní stěně nebo stěně prováděné suchým -Pozinkovaný - Pro připevnění umyvadel se vzdáleností upevnění větší než 38 cm na prvek Duofix pro umyvadlo - Nastavitelná vzdálenost upevnění cm -Pozinkovaný Materiál ocel Stavební souprava DuofixBasic Souprava pro Duofix pro umyvadlo cm DuofixBasic souprava pro předstěnovou montáž Příčný nosník pro přívod Rp 1/2", pro montážní prvek pro pisoár - Pro upevnění montážních prvků DuofixBasic k masivní stěně nebo stěně prováděné suchým - 2 kotvící prvky - Příčník pro uložení opláštění DuofixBasic souprava pro předstěnovou montáž Pro montážní prvek pro pisoár s flexibilním připojením splachování - Pro použití s keramickými pisoáry Laufen Caprino Plus 4265/ Přívod Rp 1/2" přestavitelný do stran - Přívod vody přímý, vhodný pro flexibilní připojení splachování Příčný nosník pro přívod 1/2", pro montážní prvek pro pisoáry Katalog výrobků 211/212

61 Zvuková izolace / Protipožární ochrana Příčný nosník pro přívod Rp 1/2", pro montážní prvek pro pisoár Brandschutz Protipožární ochrana Geberit Duofix Příslušenství Souprava protipožárního uzávěru pro montážní prvek Duofix pro závěsné WC, F 9 Příčný nosník pro přívod 1/2", pro montážní prvek pro pisoáry (rozstřikovací hlavice) Příčný nosník pro montážní prvek pro pisoár pro dodatečné upevnění - K ochraně proti šíření požáru - Pro montáž na prvky Duofix pro závěsné WC s nádržkou pod omítku UP32 - Pro montáž na servisní otvor, splachovací trubku a odpadní koleno - Požární odolnost do 9 minut - Pro upevnění keramiky pisoáru - 2 závitové tyče M8 pro upevnění pisoáru Příčný nosník pro montážní prvek pro pisoáry pro dodatečné upevnění - Protipožární uzávěr pro splachovací a odpadní koleno - Protipožární uzávěr pro servisní otvor - Kryt pro hrubou montáž pro servisní otvor Souprava protipožárního uzávěru pro Duofix, F Zvuková izolace / Protipo¾ární ochrana Zvuková izolace Souprava pro tlumení hluku pro závěsné WC a závěsný bidet Pro závěsné WC a závěsný bidet - Pro montáž keramiky se vzdáleností upevnění 18 cm nebo 23 cm - Pro přerušení přenosu hluku u WC a bidetu - Bílá Materiál Tlouš ka materiálu PE-E 6 mm - 2 zvukově izolační vložky - 2 podložky Souprava pro tlumení hluku pro závěsné WC Katalog výrobků 211/212 63

62 Příslušenství Soupravy pro konečnou montáž pro prvky pro umyvadla / Odsávání zápachu Soupravy pro koneènou montá¾ pro prvky pro umyvadla / Odsávání zápachu Soupravy pro konečnou montáž pro prvky pro umyvadla Souprava pro kompletaci prvku pro umyvadlo se zápachovou uzávěrkou pod omítku, plastová Odsávání zápachu Odsávání zápachu Souprava pro odsávání zápachu, včetně ventilátoru G d Pro umyvadla se zápachovou uzávěrkou pod omítku -Krycí deska - Připojovací koleno ø 32 mm ø 8 23 ø 5 G Barva Položka č. 1 1/4 Bílá /4 Pochromovaná lesklá ø 5 Souprava pro kompletaci prvku pro umyvadlo se zápachovou uzávěrkou pod omítku, kovová - Pro umyvadla se zápachovou uzávěrkou pod omítku Krycí deska - Připojovací koleno ø 32 mm 2 1 G d Pro montážní prvky Duofix, Kombifix a stavební prvky Sanbloc s připraveným připojením pro odsávání zápachu - Krabice pod omítku pro ventilátor - Flexibilní hliníková trubka Aerotec9 s připevňovacím materiálem a připojovací tvarovkou - Redukce DN 8 / 5 pro odsávání zápachu - Připojovací trubka s kolenem a připevňovacím materiálem Souprava pro odsávání zápachu, včetně ventilátoru G Barva Položka č. 1 1/4 Nerezová Katalog výrobků 211/212

63 Obsah Popis systému Splachovací nádržka pod omítku UP Příslušenství Geberit UP Katalog výrobkù 211/212 65

64 Geberit UP Popis systému Popis systému Popis systému Rozsah použití Systémy Předstěnová Vestavba zazdění do předstěnové předezděná stěna před předstěnovou instalací lehké opláštění předstěnové stěna s lehkou konstrukcí a s předstěnovou instalací a opláštěním zazdění do předstěnové stěna s lehkou konstrukcí vestavba do šachty Splachovací nádržka pod omítku Připojení kanalizačního potrubí z PE Splachovací nádržka pod omítku d d d11 / d d9 (levé) d9 (pravé) d11 (levé) d11 (pravé) d d Připojení vodovodního potrubí Mepla Splachovací nádržka pod omítku d16 x ½ d2 x ½ d16 x ½ d2 x ½ Katalog výrobků 211/212

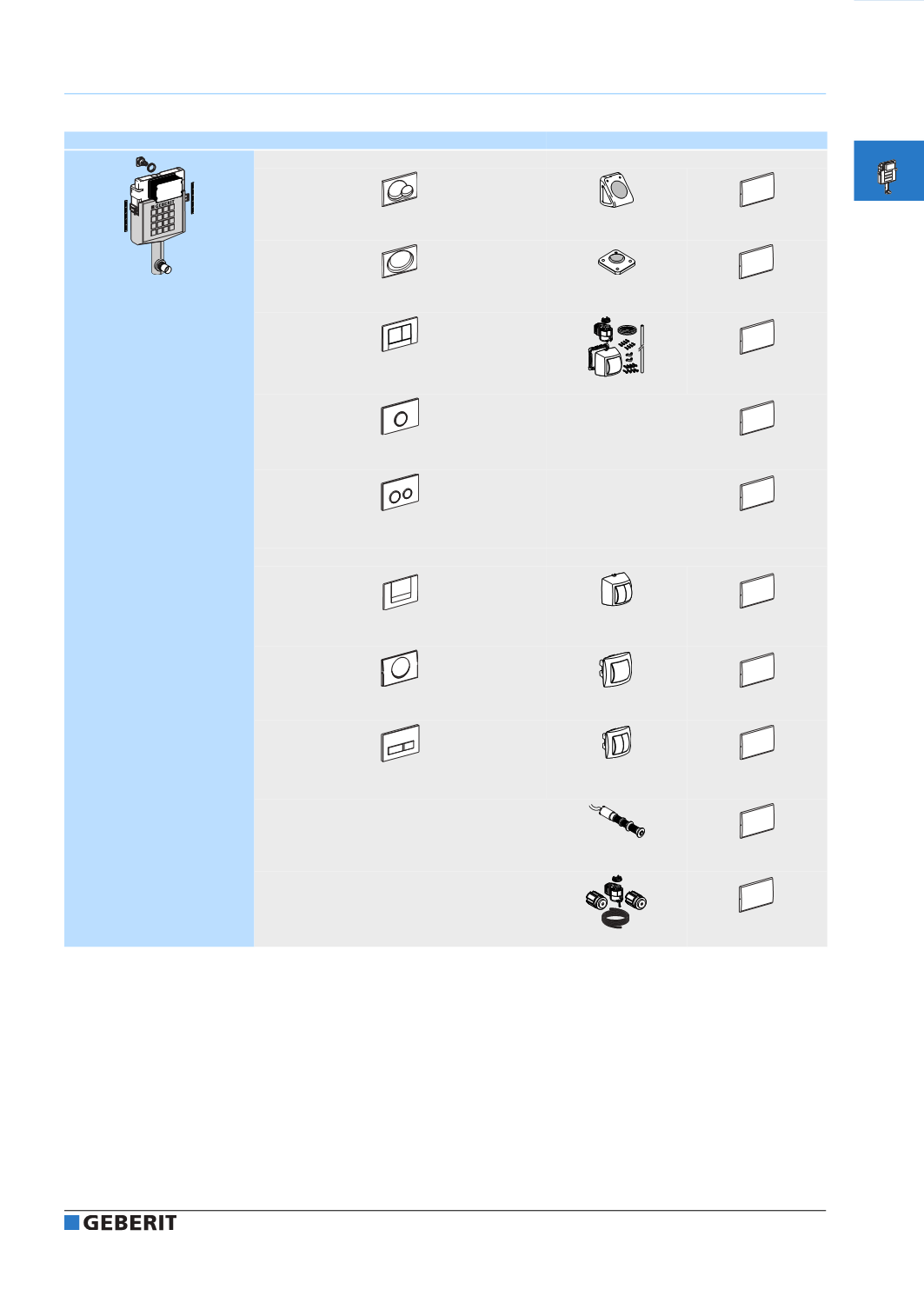

65 Geberit UP Popis systému Ovládání splachovací nádržky pod omítku pro WC, ovládání zepředu ovládací tlačítko Plast: pneumatické oddálené xx.1 Samba xx xx.1 Rumba xx xx xx.1 Bolero xx xx xx.1 Sigma xx xx.1 Sigma xx Kovová: xx.1 Tango xx xx Mambo xx xx xx.1 Sigma xx xx xx xx xx Katalog výrobků 211/212 67

66 NA4V1_V NA4V1_V NA4V1_V Geberit UP Popis systému Splachovací nádržka pod omítku pro WC, ovládání zepředu (pokračování) elektrické oddálené ruční / nožní ruční, bezdrátové Funk * xx xx xx xx.1 * Není nutná souprava pro hrubou montáž Ovládání pro splachovací nádržky pod omítku, ovládání zepředu (pokračování) elektronické bezdotykové ovládání / IR * * Není nutná souprava pro hrubou montáž Připojení zařizovacích předmětů a příslušenství Splachovací nádržka pod omítku (bez rámu) d9 / d Katalog výrobků 211/212
