alsap 3 Plachtová konstrukce 3.1 pevné plachty 3.2 CS sloupky 3.3 CS střechy 3.4 napínání plachty 3.5 doplňky 3.6 Ada Slider 3.

Transkript

1 3 Plachtová konstrukce 3.1 pevné plachty 3.2 CS sloupky 3.3 CS střechy 3.4 napínání plachty 3.5 doplňky 3.6 Ada Slider 3.8 vrata

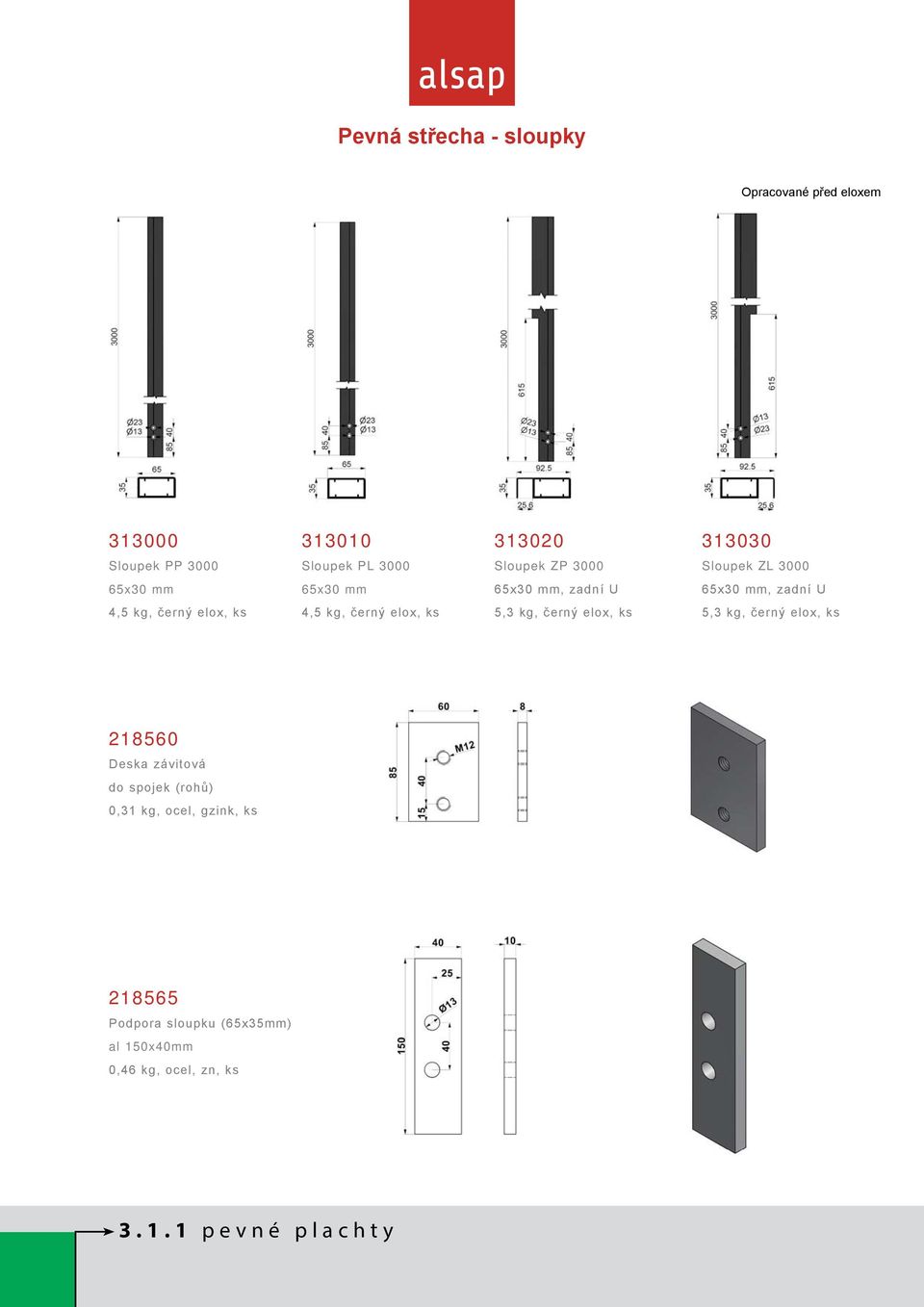

2 Pevná střecha - sloupky Opracované před eloxem Sloupek PP 3000 Sloupek PL 3000 Sloupek ZP 3000 Sloupek ZL x30 mm 65x30 mm 65x30 mm, zadní U 65x30 mm, zadní U 4,5 kg, černý elox, ks 4,5 kg, černý elox, ks 5,3 kg, černý elox, ks 5,3 kg, černý elox, ks Deska závitová do spojek (rohů) 0,31 kg, ocel, gzink, ks Podpora sloupku (65x35mm) al 150x40mm 0,46 kg, ocel, zn, ks pevné plachty

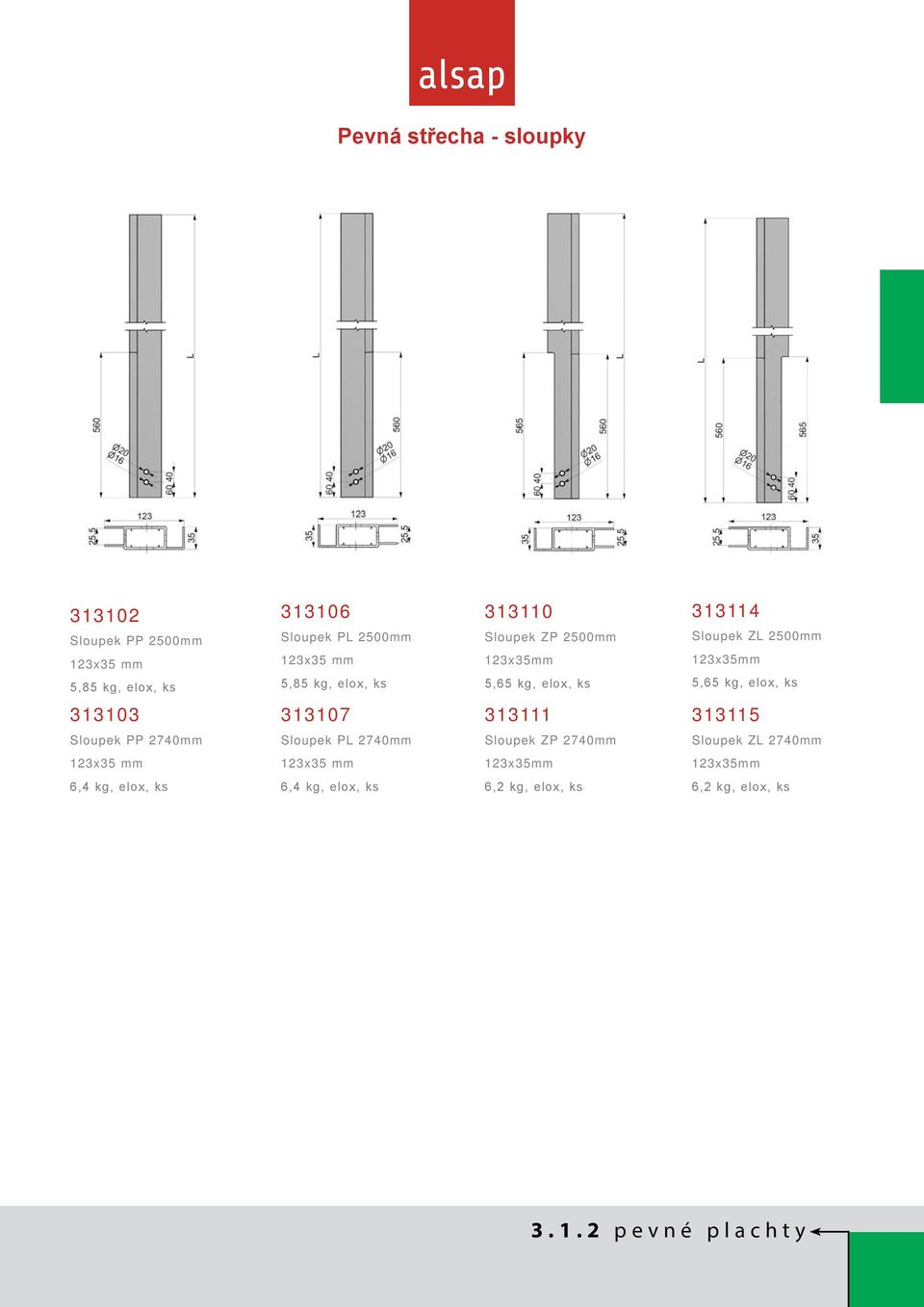

3 Pevná střecha - sloupky Sloupek PP 2500mm 123x35 mm 5,85 kg, elox, ks Sloupek PL 2500mm 123x35 mm 5,85 kg, elox, ks Sloupek ZP 2500mm 123x35mm 5,65 kg, elox, ks Sloupek ZL 2500mm 123x35mm 5,65 kg, elox, ks Sloupek PP 2740mm Sloupek PL 2740mm Sloupek ZP 2740mm Sloupek ZL 2740mm 123x35 mm 123x35 mm 123x35mm 123x35mm 6,4 kg, elox, ks 6,4 kg, elox, ks 6,2 kg, elox, ks 6,2 kg, elox, ks pevné plachty

4 3100PP 3101PP 3100PL 3101PL 3100ZP 3101ZP 3100ZL 3101ZL 3100PL 3100PP 3100ZL 3100ZP Horní spojka přední levá Horní spojka přední pravá Horní spojka zadní levá Horní spojka zadní pravá 1,1 kg, ocel, černý lak, ks 1,1 kg, ocel, černý lak, ks 1,1 kg, ocel, černý lak, ks 1,1 kg, ocel, černý lak, ks 3101PL 3101PP 3101ZL 3101ZP Horní spojka přední levá Horní spojka přední pravá Horní spojka zadní levá Horní spojka zadní pravá 1,1 kg, ocel, zn, ks 1,1 kg, ocel, zn, ks 1,1 kg, ocel, zn, ks 1,1 kg, ocel, zn, ks Uložení plachtových trubek střední bez gumy 0,52 kg, ocel, černý lak, ks Uložení plachtových trubek střední bez gumy 0,4 kg, ocel, černý lak, ks Uložení trubky 35 mm Spojka příčníku střechy guma, ks 0,45 kg, ocel, černý lak, ks pevné plachty

5 Top spojka hák 0,35 kg, ocel, černý lak, ks Top spojka - horní část nástavce- odskočená 0,48 kg, zn, ks Top spojka - horní část nástavce 0,35 kg, ocel, černý lak, ks Držák plachtového prkna pro nýtování 0,17 kg, ocel, ks Top spojka 85 mm komplet 0,33 kg, ocel, ks Držák plachtového prkna pro přivaření 0,16 kg, ocel, ks Držák plachtového prkna L 26x26x3 mm 0,03 kg, ocel, ks Uložení trubky 35mm komplet - guma/ocel 0,3 kg, ocel, ks Jekl stropní konstrukce 60x30 mm 0,25 kg/m, hliník, m Trubka plachtové konstrukce 35 mm 0,56 kg/m, hliník, m pevné plachty

6 Profil plachtového prkna S 100x25 mm 1,41 kg/m, hliník, m Profil šípový pro CS 100 mm 1,09 kg/m, hliník, m Profil plachtového prkna L 100x25 mm 0,86 kg/m, hliník, m Profil šípový pro CS 110 mm 1,2 kg/m, hliník, m Profil šípový pro CS, 150 mm K 1,62 kg/m, hliník, m pevné plachty

7 Celoshrnovací střecha LITE Celoplachtová konstrukce shrnovací plachty. Snadná obsluha Střecha shrnovací BVP LITE, do 7570 mm ocel, kom Střecha shrnovací BVP LITE, mm ocel, kom Střecha shrnovací BVP LITE, mm ocel, kom pevné plachty

8 Sloupky light Sloupek CS light Sloupek CS light Sloupek CS small Sloupek CS small 130 x 35 mm, levý 3000mm 130 x 35 mm, pravý 3000mm 100 x 35 mm 100 x 35 mm 8,55 kg, černý elox, ks 8,55 kg, černý elox, ks 2,5 kg/m, elox, ks 2,5 kg/m, al, ks Sloupek CS 158, Sloupek CS 158, Sloupek CS 158, Sloupek CS 158, přední L, 2500mm přední P, 2500mm zadní L, 2500mm zadní P, 2500mm 7,84 kg, elox, ks 7,84 kg, elox, ks 7,620 kg, elox, ks 7,620 kg, elox, ks Sloupek CS 158, Sloupek CS 158, Sloupek CS 158, Sloupek CS 158, přední L, 2740mm přední P, 2740mm zadní L, 2740mm zadní P, 2740mm 8,6 kg, elox, ks 8,6 kg, elox, ks 8,38 kg, elox, ks 8,38 kg, elox, ks CS nástavby

9 Sloupky CS Sloupek CS zadní 3200 mm 20,38 kg, elox, ks Sloupek CS přední 3200 mm 20,16 kg, elox, ks Montážní sada pro CS sloupky spodní PL zn, ks Montážní sada pro CS sloupky spodní PP zn, ks Montážní sada pro CS sloupky spodní zadní zn, ks CS nástavby

10 Sloupky návěs Sloupek přední návěs bok 3200mm 20,16 kg, elox, ks Sloupek přední návěs 3200mm 20,38 kg, elox, ks 33T701 Přední sloupek návěs pro výšku 2950mm, Levý komplet přední + boční část, 25 kg, elox, ks 33T700 Přední sloupek návěs pro výšku 2950mm, Pravý komplet přední + boční část, 25 kg, elox, ks CS nástavby

11 Sloupky boční HESTAL Sloupek CS boční HESTAL Variomaster 900L, vč teleskopu, kapes, depa - bez závěsu ocel, ks Sloupek CS boční 32 XL bez příslušenství ocel, ks Sloupek CS boční HESTAL Variomaster CTDIII, sloupek, bez příslušenství ocel, ks Závěs pro Sloupek CS boční HESTAL Variomaster ocel, ks Teleskop pro Sloupek CS boční HESTAL Variomaster ocel, ks Vozík s ložisky pro Sloupek CS boční HESTAL VARIOM ocel, ks Teleskop pro Sloupek CS boční HESTAL Variomaster vyhnutý ocel, ks Depo ma latě Hestal Variomaster ocel, ks Kapsa na latě pro Sloupek Hestal Variomaster ocel, ks Přivaření kapsy pro boční sloupek CS nástavby

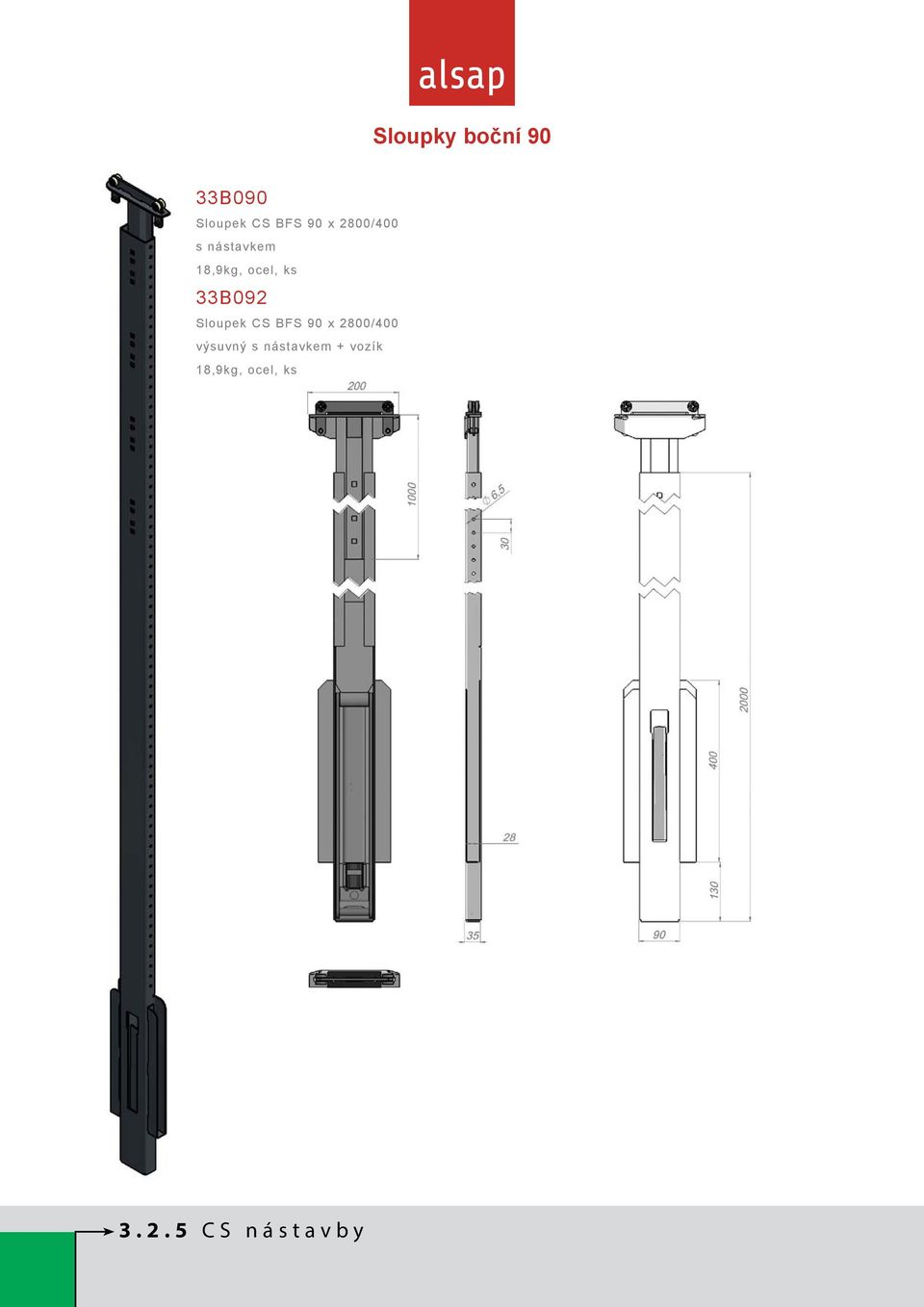

12 Sloupky boční 90 33B090 Sloupek CS BFS 90 x 2800/400 s nástavkem 18,9kg, ocel, ks 33B092 Sloupek CS BFS 90 x 2800/400 výsuvný s nástavkem + vozík 18,9kg, ocel, ks CS nástavby

13 Sloupky boční B 32B002 Sloupek CS 120 / 2900 mm, s kapsou, bez držáků prken ocel, černý lak, ks 32B010 Sloupek CS 120 / 2900 mm, komplet ocel, černý lak, ks 32B016 Vysouvání 400 mm pro Sloupek CS Mega 32B015 Vysouvání 400 mm pro Sloupek CS komplet 32B006 32B007 Držáky prken spodní Držáky prken spodní 300 x 25 mm nýtovací L, 300 x 25 mm nýtovací P, pro sloupek CS, 2 mm pro sloupek CS, 2 mm 32B004 32B005 Držáky prken 100 x 25 mm Držáky prken 100 x 25 mm nýtovací L, pro sloupek CS, nýtovací P, pro sloupek CS, 2 mm, plech s al povrchem 2 mm, plech s al povrchem 32B011 Kapsa sloupku CS pro přišroubování 32B012 Kapsa sloupku CS pro přivaření Přivaření kapsy pro boční sloupek CS nástavby

14 3.3.1 CS střechy alsap

15 Vodící profily FLAT QCS CSL CS MEGA CS střechy

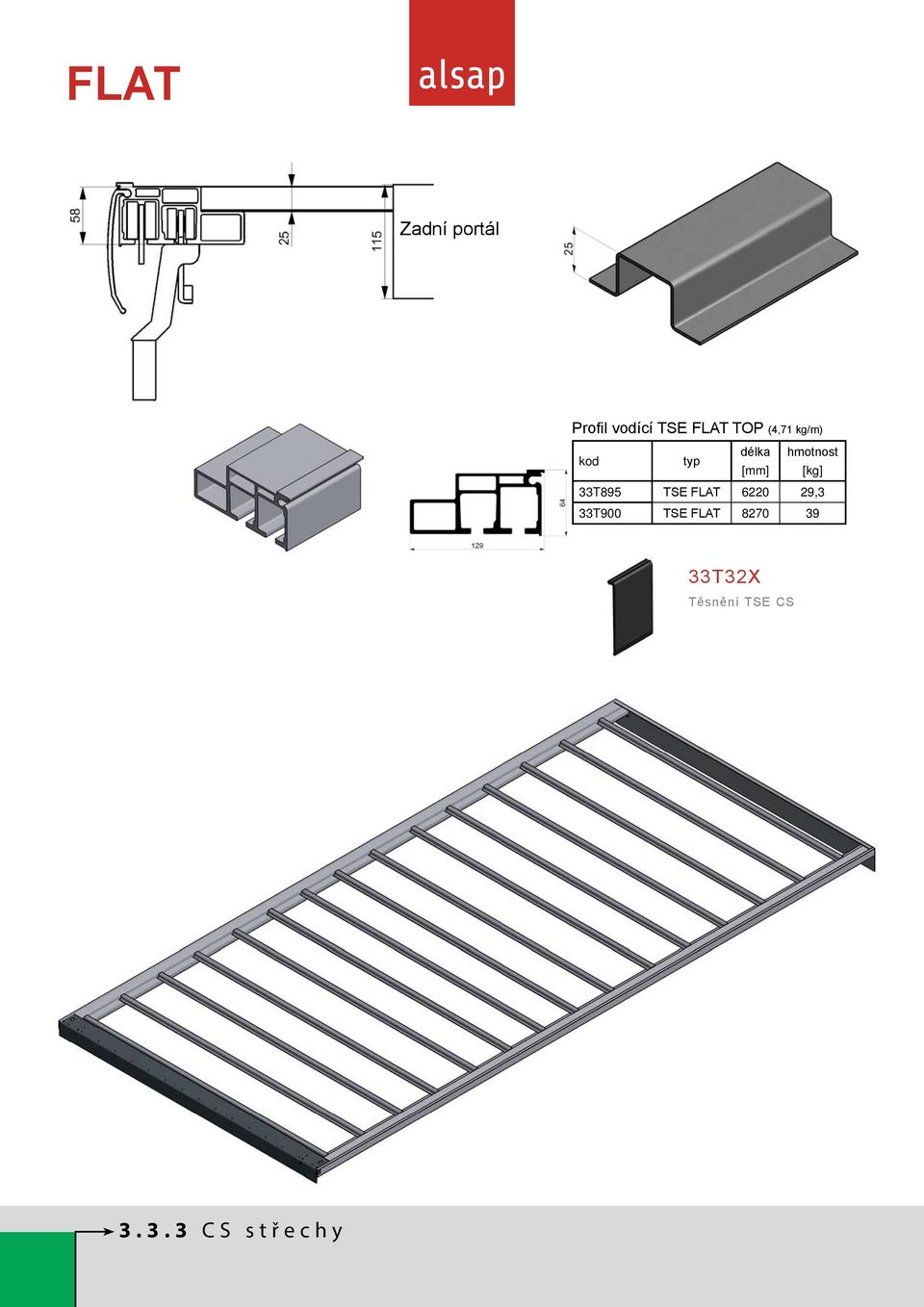

16 FLAT alsap Zadní portál Profil vodící TSE FLAT TOP (4,71 kg/m) kod typ délka hmotnost [mm] [kg] 33T895 TSE FLAT ,3 33T900 TSE FLAT T32X Těsnění TSE CS CS střechy

17 FLAT 33T384 Vozík plachty TSE CS 33T386 Vozík sloupku TSE CS Držák jednostranného zvedání 33T388 Nástavek sloupku TSE CS 33T558 Závitová deska pro montážní sadu TSE CS s válečky 33T505 Montážní sada zadní TSE CS, P, pro zvedání 33T115 Montážní sada přední TSE CS, P, pro zvedání 33T510 Montážní sada zadní TSE CS, L, pro zvedání 33T520 Montážní sada přední TSE CS, L, pro zvedání 33T305 33T305 Zadní portál TSE CS, bez děr, 2550 x 115 mm Plech přední 200mm, žz 33T901 Příčka pevná - pro profil vodící 2380mm TSE FLAT TOP CS střechy

18 QCS alsap Zadní portál Profil vodící TSE QCS - FIX TOP (5,30 kg/m) kod typ délka hmotnost [mm] [kg] 33T890 TSE QCS ,8 33T891 TSE QCS ,1 33T892 TSE QCS ,4 33T32X Těsnění TSE CS CS střechy

19 QCS 33T384 Vozík plachty TSE CS 33T386 Vozík sloupku TSE CS Držák jednostranného zvedání 33T388 Nástavek sloupku TSE C Montážní sada zadní TSE QCS, P Montážní sada přední TSE QCS, P Montážní sada zadní TSE QCS, L Montážní sada přední TSE QCS, L Plech přední 130mm, CS,Flat Top, QCS, LIGHT 33T893 Zadní portál TSE QCS FIX TOP, bez děr, 2550mm Příčník střechy QCS CS střechy

20 CSL alsap Zadní portál Profil vodící CS (4,03 kg/m) CS střechy

21 CSL 33B503 Montážní sada zadní CSL, P, pro zvedání 33B504 Montážní sada přední CSL, P, pro zvedání 33B501 Montážní sada zadní CSL, L, pro zvedání 33B502 Montážní sada přední CSL, L, pro zvedání Zadní pojezd CSL 2550mm Přední plech CSL 2550mm CS střechy

22 CS čtverec alsap Zadní portál Profil vodící TSE CS (5,35 kg/m) kod typ délka hmotnost [mm] [kg] 33T350 TSE CS ,2 33T351 TSE CS ,9 33T352 TSE CS ,7 33T353 TSE CS ,2 33T354 TSE CS ,3 33T355 TSE CS ,3 33T356 TSE CS T357 TSE CS ,8 33T358 TSE CS ,5 33T359 TSE CS ,5 33T360 TSE CS ,7 33T361 TSE CS , Plech přední 200mm, žz 33T32X Těsnění TSE CS 33T305 Zadní portál TSE CS, bez děr, 2550 x 115 mm 33T310 Příčník střechy TSE CS/ Mega 2550 mm 33T mm 33T330 Pant střechy TSE CS/ Mega 33T340 Zajištění boční na plachtu šroub s podložkou TSE CS/ Mega 33T mm 33T315 Zadní pojezd TSE CS/ Mega 2550 mm 33T mm 33T337 Tyč ovládání střechy teleskopická TSE CS/ Mega 33T mm CS střechy

23 CS čtverc 33T384 Vozík plachty TSE CS 33T386 Vozík sloupku TSE CS Držák jednostranného zvedání 33T388 Nástavek sloupku TSE CS 33T558 Závitová deska pro montážní sadu TSE CS s válečky 33T505 Montážní sada zadní TSE CS, P, pro zvedání 33T115 Montážní sada přední TSE CS, P, pro zvedání 33T510 Montážní sada zadní TSE CS, L, pro zvedání 33T520 Montážní sada přední TSE CS, L, pro zvedání 33T382 Příslušenství TSE CS CS střechy

24 MEGA alsap Zadní portál Profil vodící TSE Mega (6,09 kg/m) Plech přední 260mm, žz kod typ délka hmotnost [mm] [kg] 33T370 TSE Mega ,8 33T371 TSE Mega ,8 33T372 TSE Mega ,1 33T373 TSE Mega ,6 33T374 TSE Mega ,8 33T375 TSE Mega ,1 33T376 TSE Mega ,1 33T377 TSE Mega ,2 33T378 TSE Mega T379 TSE Mega ,5 33T380 TSE Mega ,4 33T32X Těsnění TSE MEGA 33T308 Zadní portál TSE Mega, bez děr, 2550 x 155 mm 33T330 Pant střechy TSE CS/ Mega 33T310 Příčník střechy TSE CS/ Mega 2550 mm 33T mm 33T340 Zajištění boční na plachtu šroub s podložkou TSE CS/ Mega 33T mm 33T315 Zadní pojezd TSE CS/ Mega 2550 mm 33T mm 33T337 Tyč ovládání střechy teleskopická TSE CS/ Mega 33T mm CS střechy

25 MEGA 33T394 Vozík plachty TSE Mega 33T396 Vozík sloupku TSE Mega 33T398 Nástavek sloupku TSE Mega Držák jednostranného zvedání 33T530 Montážní sada přední TSE MEGA, P, pro zvedání 33T545 Montážní sada přední TSE MEGA, L, pro zvedání 33T535 Montážní sada přední TSE MEGA, L, pro zvedání 33T540 Montážní sada přední TSE MEGA, P, pro zvedání 33T392 Příslušenství TSE Mega Střechy TSE používá CS střechy

26 CS střechy alsap

27 Boční shrnování Ocelový vodící profil 8000 x 50 x 40 mm 27 kg, ocel, ks Vozík plachty pro ocelový profil 50 x 52 mm 0,23 kg, ocel, ks Ocelový vodící profil 7800 x 50 x 52 mm 27,3 kg, ocel, ks Vozík plachty s ložiskem pro ocelový profil 50 x 52 mm Hliníkový vodící profil 7800 x 75 x 43 mm 14,3 kg, ocel, ks Vozík sloupku 4 rolny pro ocelový profil 50 x 52 mm Těsnění vodící profil 50 x 52 mm, role 8 m guma, ks Těsnění vodící profil 50 x 52 mm, role 54 m guma, m CS střechy

28 Napínání plachty Napínací ráčna L, 35 mm, 4 hr Po 1,25 kg, ocel, ks Napínací ráčna L, 35 mm, drážka Po 1,25 kg, ocel, ks Napínací ráčna P, 35 mm, 4 hr Po 1,25 kg, ocel, ks Napínací ráčna P, 35 mm, drážka Po 1,25 kg, ocel, ks Ráčna napínací T, 4hran, levá - zn 1,55 kg, ocel, ks Ráčna napínací T, drážka, levá - zn 1,55 kg, ocel, ks Ráčna napínací T, 4hran, pravá - zn 1,55 kg, ocel, ks Ráčna napínací T, drážka, pravá - zn 1,55 kg, ocel, ks Napínací ráčna L, 40 mm, 4 hr Po, rovná 1,3 kg, ocel, ks Napínací ráčna P, 40 mm, 4 hr Po, rovná 1,3 kg, ocel, ks Napínací ráčna L, 35 mm, drážka 1,25 kg, ocel, ks Napínací ráčna P, 35 mm, drážka 1,25 kg, ocel, ks * na obrázku zobrazená LEVÁ RÁČNA napínání plachty

29 Napínání plachty Napínací ráčna PWP, 4hran 12 mm, levá 1,25 kg, ocel, ks Napínací ráčna PWP, drážka, levá 1,25 kg, ocel, ks Napínací ráčna PWP, 4hran 12 mm, pravá 1,25 kg, ocel, ks Napínací ráčna PWP, drážka, pravá 1,25 kg, ocel, ks Napínací ráčna L, 35 mm, 4hran Po NEW 1,54 kg, ocel, ks Napínací ráčna L, 35 mm, drážka Po NEW 1,57 kg, ocel, ks Napínací ráčna P, 35 mm, 4hran Po NEW 1,54 kg, ocel, ks Napínací ráčna L, 35 mm, drážka Po NEW 1,57 kg, ocel, ks Napínací krabička L, 35 x 73 x 40 mm, 4hran 0,69 kg, ocel, ks Napínací krabička P, 35 x 73 x 40 mm, 4hran 0,69 kg, ocel, ks Napínací mechanismus krabička 73x40mm, 4hran 0,69 kg, ocel, ks Napínací mechanismus krabička 73x40mm, drážka 0,69 kg, ocel, ks Klika napínacího mechanismu ocel, ks * na obrázku zobrazená LEVÁ RÁČNA napínání plachty

30 Napínání plachty Schmitz Napínací mechanismus s klikou, levý Schmitz ocel, ks Napínací mechanismus s klikou, pravý Schmitz ocel, ks Napínací mechanismus s klikou, levý s logem Schmitz ocel, ks Napínací mechanismus s klikou, pravý s logem Schmitz ocel, ks Napínací ráčna TSE oboustranná, Schmitz ocel, ks Trubka pro napínání plachty o25 mm, Schmitz, 3200mm 1,6 kg, hliník, ks Koncovka spodní 4HR pro trubku 25 mm, Schmitz 0,15 kg, ocel, ks napínání plachty

31 Tyče a koncovky napínání Profil pro napínání plachty o 27/3300 mm 2,08 kg, hliník, ks Profil pro napínání plachty o 34/3300 mm 3,4 kg, hliník, ks Profil pro napínání plachty přední 3300 mm 3,1 kg/m, hliník, ks Tyč shrnovací komplet 2870x27mm, vč. 4HR 2,09 kg, ocel, ks Tyč shrnovací komplet 3300x27mm, vč. 4HR 2,39 kg, ocel, ks Koncovka horní pro 27/3300 mm 0,18 kg, ocel, ks Koncovka spodní 4HR pro 27/3300 mm 0,15 kg, ocel, ks Koncovka horní pro 27mm 0,17 kg, ocel, ks Koncovka spodní s drážkou pro 27/3300 mm 0,21 kg, ocel, ks Koncovka Kögel spodní s drážkou pro 27mm 0,15 kg, ocel, ks Koncovka horní pro 34/3300 mm 0,27 kg, ocel, ks Koncovka spodní 4HR pro 27mm 0,166 kg, ocel, ks Koncovka spodní s drážkou pro 34/3300 mm 0,19 kg, ocel, ks napínání plachty

32 Díly pro plachty 35B015 Třmen plachtový pevný h 21, a 51 mm 35B080 Třmen plachtový sklopný boční h 37, a 51 mm 35B017 Třmen plachtový pevný h 25, a 51 mm 35B090 Třmen plachtový sklopný horní/ spodní h 37, a 30 mm 35B025 Třmen plachtový pevný h 30, a 51 mm 35B100 Třmen plachtový hranatý h 30, a 51 mm 35B050 Třmen plachtový pevný s nosem h 30, a 55 mm 35B135 Třmen plachtový hranatý h 30, a 51 mm Plastový háček na plachtu 35B155 Hák plast - polyamid pro lanko, L=63 mm 35B170 Koncovka lanka celní o6 mm, komplet 35B164 Páska PVC šedá 50 mm, 100 m 35B172 Koncovka lanka celní o8 mm, komplet 35B182 Lanko celní o6 mm, 500 m 35B168 Nástroj na ukončování celních lanek 6/8 mm 35B192 Lanko PVC transparent o8 mm, 100 m doplňky

33 Ada Slider levý pravý ada slider

34 Vrata B - dvoukřídlá Vnější šířka 80 min 35 min Vnitřní výška portálu PI= Vnější šířka LP= mm mm Vntřní výška Typ: dvoukřídlá 95 min Provedení: elox hliník PU25 lak RAL Profil pantů: 4 - pant do 2800mm rozteč pantů 580mm 5 - pant do 3300mm rozteč pantů 570mm vrata

35 Vrata B - čtyřkřídlá Vnější šířka 80 min 35 min Vnitřní výška portálu PI= Vnější šířka LP= mm mm Vntřní výška Typ: čtyřkřídlá 95 min Provedení: elox hliník PU25 lak RAL Profil pantů: 4 - pant do 2800mm rozteč pantů 580mm 5 - pant do 3300mm rozteč pantů 570mm vrata

36 Vrata B - speciál 85 min Vnější šířka Výroba zadních vrat s různou roztečí pantů - náhrada originálních zadních vrat návěsů: Kogel, Fliegl, Schwarzmuller, Schmitz, Pacton, Panav, GT, Krone 30min Vnitřní výška portálu PI= Vnější šířka LP= mm mm Vntřní výška Typ: dvoukřídlá čtyřkřídlá 110 min Provedení: elox hliník PU25 lak RAL (standartní 200mm) (standartní 400mm) (standartní 400mm) vrata

37 Vrata TSE Vnitřní výška portálu PI= Vnější šířka LP= mm mm Typ: dvoukřídlá čtyřkřídlá Provedení: elox hliník lak RAL vrata

38 Vrata "POMMIER NEW " Vnější šířka 85 min 30min Vnitřní výška portálu PI= Vnější šířka LP= mm mm Vntřní výška Typ: dvoukřídlá čtyřkřídlá 110 min Provedení: elox hliník PU25 lak RAL Závěs pantu pro nýtování Závěs pantu pro přivaření / šroubování vrata

39 Vrata ACC Vnější šířka 90 min Vnitřní výška portálu PI= Vnější šířka LP= mm mm 30min Typ: dvoukřídlá čtyřkřídlá Vntřní výška Provedení: elox hliník PU25 lak RAL 115 min Závěs pantu pro přivaření / šroubování vrata

40 Závěry vrat Zámek vrata 18 mm, 2,94 kg, žzn, ks Zámek vrata typ 2 pro 18 mm 2,3 kg, žzn, ks Závěr zadních vrat o 16mm lomený, 2,9 kg, žzn, ks Závěr zadních vrat o 18mm lomený, 2,9 kg, žzn, ks vrata

41 Přejezdový můstek Závěr: Výška= Šířka= Výška osy zámku= mm (standard 940 mm) mm (standard 2540 mm) mm (standard 2540 mm) Provedení: hliník lak RAL Pant: Pro přišroubování lakovaný Pro přivaření bez povrchové úpravy Aktivní objednávkový formulář na vrata
