1 Windsafe pro systémy na plochou střechu Stavebnicové systémy s optimalizovaným zatížením shora OBSAH STRANA 1 Všeobecné pokyny 2 2 Plánování 2 3 Přehled produktů 3 4 Montáž podpěr 6 5 Schematické znázornění 7 6 Tolerance 8 1 / 8

2 1 Všeobecné pokyny Systém na plochou střechu WS je projektován individuálně pro příslušnou lokalitu. K vytvoření stavebnicového systému, definovaného dle Vašich požadavků, je nutné zhotovit podrobnou statickou dokumentaci k určení průřezů a zjištění potřebného zatížení vyvozené zátěží. Zátěž je nutné navrhnout s ohledem na všechny okolnosti (výška střechy, zóna větru, kategorie terénu, velikost modulů atd.) tak, aby se zcela vyloučilo nadzdvižení, posun a/nebo překlopení. Sání větru Posun Překlopení 2 Plánování Před dodáním se na základě statické dokumentace pro každý systém zhotoví výkres celkového uspořádání a kusovník. Z těchto výkresů jsou zřejmé vypočtené rozměry a poloha jednotlivých komponentů, jakož i spojovací materiál. 2 / 8

3 Šroub M8x60 vnitřní šestihran Matice M8 šestihranná samojistná Nosný profi l modulů Profi Výztuha 30x30x3 přední Koncová svorka Eco6 Laminat 6,8mm Set Nosný profi l modulů Eco Střední svorka Eco6 Laminat 6,8mm sada Obdoba štěrkové vany SolTub L Poz. Počet Číslo výr. Označení Materiál Rozměry Základní nosník Profi EN AW Norma Délka 6,061 kg ,031 kg DIN ,005 kg DIN 985 EN AW 5,757 kg 4038 EN AW 0,649 kg 742 0,066 kg EN AW AlMg Výztuha 30x30x3 zadní EN AW Výztuha 30x30x3 diagonální EN AW 4,904 kg ,084 kg 6,937 kg Koncová krytka plast PA 0,016 kg Koncový kryt SolTub L AlMg3 0,312 kg 0,385 kg 441 1,268 kg Podložka ,002 kg DIN Windsafe Vario AlMg3 1,488 kg 250x Deska 30x30x4 1 otvor prům ,003 kg Šroub M10x25 šestihran DIN Přírubová matice M10 s pojistným ozubením Šroub 6x25 samořezný JT Podložný plech pro středový úchyt Eco ,027 kg DIN ,015 kg DIN ,006 kg AlMg3 0,025 kg 3 Přehled produktů 3.1 SolTub štěrková vana Štěrková vana SolTub S pro 36 kg na metr Štěrková vana SolTub L pro 92 kg na metr 3.2 Kryt SolTub Koncový kryt SolTub S Koncový kryt SolTub L 3.3 Pojistka SolTub SolTub zesílení otvoru 3 / 8

4 3.4 Fix Fix2000 Standard 3.5 Základní nosník Základní nosník light - přířez na míru Základní nosník Profi - přířez na míru SP Alu základní nosník light drážka 6m SP Alu základní nosník Profi drážka 6m 3.6 Vzpěry xxx Trubka čtyřhranná 30x30x3 alu na míru 3.7 Nosník modulů Nosník modulu light - přířez na míru Nosník modulu Profi - přířez na míru 3.8 Vaznice Nosný profi l modulu Profi 05-4 metry Nosný profi l modulu Profi 05-6 metrů Nosník modulu Solo05-4 metry Nosný profi l modulu Solo05-6 metrů Nosný profi l modulu Profi 05-4 metry Nosný profi l modulu Profi 05-6 metrů Nosný profi l modulu Profi Plus05-4 metry Nosný profi l modulu Profi Plus05-6 metrů Nosný profi l modulu WS Klick - 6 metrů Nosný profi l modulu WS Klick - 8 metrů Nosný profi l modulu S0-6 m Nosný profi l modulu S0-8 metrů 4 / 8

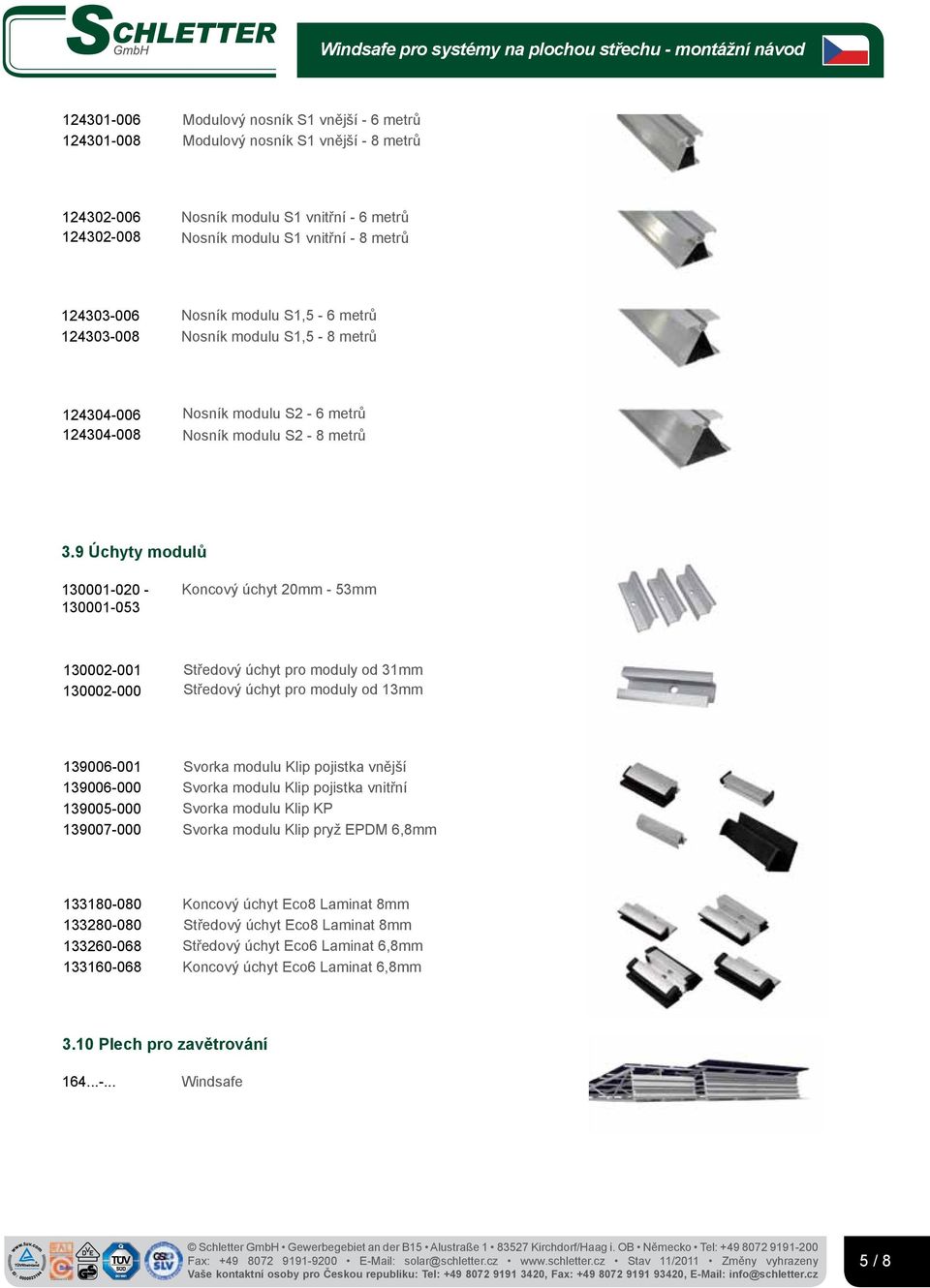

5 Modulový nosník S1 vnější - 6 metrů Modulový nosník S1 vnější - 8 metrů Nosník modulu S1 vnitřní - 6 metrů Nosník modulu S1 vnitřní - 8 metrů Nosník modulu S1,5-6 metrů Nosník modulu S1,5-8 metrů Nosník modulu S2-6 metrů Nosník modulu S2-8 metrů 3.9 Úchyty modulů Koncový úchyt 20mm - 53mm Středový úchyt pro moduly od 31mm Středový úchyt pro moduly od 13mm Svorka modulu Klip pojistka vnější Svorka modulu Klip pojistka vnitřní Svorka modulu Klip KP Svorka modulu Klip pryž EPDM 6,8mm Koncový úchyt Eco8 Laminat 8mm Středový úchyt Eco8 Laminat 8mm Středový úchyt Eco6 Laminat 6,8mm Koncový úchyt Eco6 Laminat 6,8mm 3.10 Plech pro zavětrování Windsafe 5 / 8

6 8 Windsafe pro systémy na plochou střechu - montážní návod 4 Montáž podpěr 1/3 9 4/5 6 1/2/3 7 Objekt Počet Číslo dílu Označení Rozměry Materiál Norma Šroub se šestihrannou hlavou M10x25 0,025 kg Ušlechtilá ocel DIN Podložka 8 0,002 kg Ušlechtilá ocel DIN Přírubová matice M10 0,005 kg Ocel, měkká DIN 934 nelegovaná Šroub se šestihrannou hlavou M8x60 0,013 kg Ocel, měkká, nelegovaná DIN Šestihranná matice M8 0,005 kg Ocel, měkká, nelegovaná DIN Vzpěra 35x35x3 0,795 kg Hliník Základní nosník light 0,843 kg Hliník Nosný profi l modulu light 0,856 kg Standard Plastová krytka pro vzpěru 0,010 kg Windsafe Solární moduly Vzpěra Nosníky modulů Nosný profi l modulu SolTub s krytem Základní nosník 6 / 8

7 5 Schematické znázronění 10/21 11/ /16/ Objekt Počet Číslo dílu Označení Rozměry Materiál Norma Nosný profil modulů light - přířez na míru 0,856 kg Standard Základní nosník light - přířez na míru 0,843 kg Hliník Vzpěra 35x35x3 0,795 kg Hliník Nosný profi l modulu Solo05 0,933 kg Standard Štěrková vana SolTub S 4,898 kg Hliník SolTub S koncový kryt 0,151 kg Hliník Koncová krytka plast pro podpěry 0,010 kg Šroub se šestihrannou hlavou 0,025 kg Ušlechtilá ocel DIN 933 DINM10x Přírubová matice M10 0,012 kg Standard DIN Koncový úchyt Eco6 Laminat 6,8mm 0,024 kg Standard Středový úchyt Eco6 Laminat 6,8mm 0,038 kg Standard Zaskakovací prvek KlickIn 0,001 kg Standard Přírubová matice M8 0,007 kg Standard Šroub se šestihrannou hlavou M8x20 0,013 kg Ocel, měkká, nelegovaná Šroub se šestihrannou hlavou M8x60 0,028 kg Ocel, měkká, nelegovaná Podložka 8 0,002 kg Ocel, měkká, nelegovaná Šestihranná matice M8, samojistná 0,005 kg Ocel, měkká, nelegovaná Šroub 6x25 samořezný 0,006 kg DIN 912 DIN 912 DIN 125 DIN Windsafe Vario hliník 250x2200mm 1,623 kg Standard Podložný plech pro středový úchyt Eco 0,026 kg Standard Tvarová pryž Eco6 0,012 kg 7 / 8

8 6 Tolerance Montážní podstavce fy Schletter pro ploché střechy (systém Windsafe) jsou dimenzovány přímo pro působení větru a sněhu v konkrétní lokalitě. Jednotlivé komponenty jsou proto ve smyslu hospodárnosti typicky využity až po únosnost materiálu. Podstavce tedy musí být montovány s vysokou precizností. Při významných odchylkách od montážních plánů se ze statického hlediska můžou vyskytnout nadměrná namáhání. Dodržování stanovených tolerancí je proto zásadní pro stabilitu systému: Boční přesah Rozpětí polí Rozpětí polí: +- 50mm Boční přesah vaznic: +- 30mm Držení modulu v úchytu - 2mm Další informace k našim systémům naleznete na naší webové stránce: v oblasti Solární montáž v kategorii "Ke stažení". Schletter GmbH, 2011, I400206CZ, V1 8 / 8
