1 PMA a Company of WEST Control Solutions Převodník tlaku P40 / P41 Rozsahy 0...0,25 bar až do bar pro relativní nebo absolutní tlak Přesnost měření 0,3 % Dvouvodičové zapojení s výstupem ma nebo třívodičové s výstupem V (další výstupy na vyžádání) Přetížení až 4-násobek rozsahu Oddělovací membrána, připojovací šroubení a pouzdro převodníku z nerezu Speciální rozsahy na vyžádání Ex verze s klasifikací ATEX IIG1/2; EEx ib IIC T6 POUŽITÍ Převodníky P40 a P41 jsou určeny pro měření tlaku ve všech oblastech průmyslu. Nejnižší rozsah u typu P40 je 0...0,25 bar, u typu P41 s vnější oddělovací membránou bar. Oba typy umožňují měření relativního tlaku nebo absolutního tlaku. Nejvyšší rozsah je u obou typů bar. Přetížitelnost je až 4-násobek rozsahu (max. 600 bar). POPIS Lineární charakteristika s chybou 0,3% umožňuje přesné měření a malá hmota čidla rychlou reakci na změny měřeného tlaku. Pro aplikace s výskytem vysokých tlakových špiček a rázů lze použít verzi převodníků se zabudovaným mechanickým tlumením. Jako čidlo tlaku je použito křemíkový tenzometrický senzor s širokým teplotním rozsahem, malým vlivem teploty a výbornou časovou stabilitou. Malé rozměry senzoru a pružnost křemíku umožňuje dosáhnout velmi dobrou reprodukovatelnost, malou hysterezi a odolnost proti přetížení. Převodník P40 má připojovací šroubení s vnitřní oddělovací membránou, P41 s oddělovací membránou vnější, umožňující připojení bez jakéhokoli mrtvého prostoru. Mezi membránou a čidlem je výplň silikonovým olejem. Pro aplikace s výskytem vysokých tlakových špiček a rázů lze použít verzi převodníků se zabudovaným mechanickým tlumením. U typu P41 je u rozsahů 40 bar navíc membrána chráněna krycí destičkou. Elektronika převodníku se dodává ve dvou provedeních, pro dvouvodičové zapojení s výstupem ma a třívodičové zapojení s výstupem V (další výstupy na vyžádání) Převodníky se dodávají i v provedení Ex ib IIC T6, při napojení na jiskrově bezpečný zdroj je lze použít v prostředí SNV. Typ P41 lze použít i v zóně 0. TECHNICKÉ ÚDAJE VSTUP Měřicí rozsahy P40: 0 0,25 bar až bar P41: 0 1 bar až bar Relativní nebo absolutní tlak Nastavení nuly Možné v rozmezí ±5% rozsahu jen u verzí s kulatým nebo DIN A konektorem Max. přetížitelnost 4-násobek rozsahu, max. 600 bar, (statické přetížení). Vliv přetížení: 0.1 % z rozsahu Měřená média: Plyny, páry a kapaliny Připojovací šroubení P40. G1/2A; M20x1,5; G1/4A dle DIN tvar B; těsnicí kroužek B dle DIN P41: G1/2A, M20x1.5 s čelní membránou, těsnění na kov dle DIN 3852, tvar A, těsnicí kroužek A21x26mm dle DIN 7603 (není v dodávce) nebo těsnění z elastomeru FPM (Viton), dodává se spolu s převodníkem. PROFESS, spol. s r.o., Květná 5, Plzeň Tel: , Fax: profess@profess.cz Internet:

2 2 Materiály, přicházející do styku s měřenou látkou: Oddělovací membrána: SS 316L (X2CrNiMo 1810) (1.4435) Šroubení: SS 304 (X5CrNi 189) (1.4301) P41 / těsnění Elastomer: Viton (FPM) Těsnění (kovová těsnění se s převodníkem nedodávají): P40: Manometrové tvar B (DIN 16258) P41: Kovové A21x26 (materiál dle použití) P41: FPM těsnění (Viton) je v dodávce. Oddělovací kapalina: Silikonový olej VÝSTUP Výstupní signál ma, dvouvodičové zapojení V, třívodičové zapojení V, třívodičové zapojení V, třívodičové zapojení Charakteristika: Lineární Chyba linearity: 0,3% z rozsahu Zátěž 4 20mA: R L (Ω)= U S -12V/0,02A 0 10V: R L (Ω) 5kΩ 0 5V: R L (Ω) 2kΩ 1 6V: R L (Ω) 2kΩ Hystereze: 0.1% z rozsahu Doba odezvy cca 300 ms (proudový výstup) cca 12 ms (napěťový výstup) Elektrické připojení NAPÁJENÍ 4 20mA: Vdc 0 10V: Vdc 0 5V: Vdc 1 6: Vdc Vliv napájecího napětí: 0,2 % PROVEDENÍ S JISKROVOU BEZ- PEČNOSTÍ e II 1/2 G resp. II 2 G Ex ib IIC T6 dle EN :2012, EN :2012 a EN60079_26:2007 Certifikát CE PTB 02 ATEX 2062 X dle EN 50014; EN 50028; EN Podmínky: Napájecí napětí: 26 Vdc, Certifikovaný zdroj Zkratový proud: 100 ma Výkonová spotřeba: 0,8 W Místo montáže: V prostředí SNV, zóna 1, P41: Provedení pro instalaci v zóně 0. PODMÍNKY PROSTŘEDÍ Mezní teplota okolí: C; +65 C pro Ex verzi Teplota měřeného media: C Teplota skladování: C Vliv teploty na nulu: typ. 0,2%/10K Vliv teploty na rozsah: typ. 0,2%/10K Klimatická kategorie: Třída 4Z (při Z = 70 C) dle VDI/VDE 3540 Chvění a rázy Chvění: Test Fc dle DIN IEC Rázy: Test Eb dle DIN IEC Elektromagnetická kompatibilita Vyhovuje požadavkům standardů řady EN Přístroj splňuje emisní limity třídy B a odolnost dle tabulky 2 (průmyslové prostředí). Vliv EMC: < 2,5% při použití nestíněných vodičů, < 1,5% se stíněnými vodiči. VŠEOBECNÉ ÚDAJE Materiály: Pouzdro: Nerez ocel SS 304 (1.4301) Konektor (DIN 43650): Polyamid Třída krytí Provedení s konektorem IP65 Provedení s kablíkem IP68 (1m) Elektrické připojení: Pravoúhlý konektor (DIN /A), pravoúhlý konektor (DIN /C), kulatý konektor, typ Binder 680, fixní kablík, délka 1,5m, 4x0,22mm 2, stíněný Provozní poloha: Libovolná Způsob montáže: Pomocí připojovacího šroubení dle typu. Chyba torzního namáhání: P40: 0.2%; P41: typ. 0,3% Váha: cca 250 g Příslušenství: Návod k použití Dvouvodičové zapojení Třívodičové zapojení Konektor DIN 43650/A Konektor DIN 43650/C Kulatý konektor Fixní kablík 1 Výstup (+) Výstup (+) (červený) výstup (+) (červený) výstup (+) 2 Výstup (-) Výstup (-) (černý) nezapojen (černý) nezapojen 3 nezapojen nezapojen (bílý) výstup (-) (bílý) výstup (-) (modrý) nezapojen (modrý) nezapojen K měřicí zem měřicí zem (modrý) nezapojen (modrý) nezapojen 1 Výstup (+) Výstup (+) (červený) výstup (+) (červený) výstup (+) 2 Napájení a výstup (-) Napájení a výstup (-) (černý) napájení (+) (černý) napájení (+) 3 Napájení (+) Napájení (+) (bílý) napájení/výstup(-) (bílý) napájení/výstup(-) (modrý) nezapojen (modrý) nezapojen K měřicí zem měřicí zem (modrý) nezapojen (modrý) nezapojen

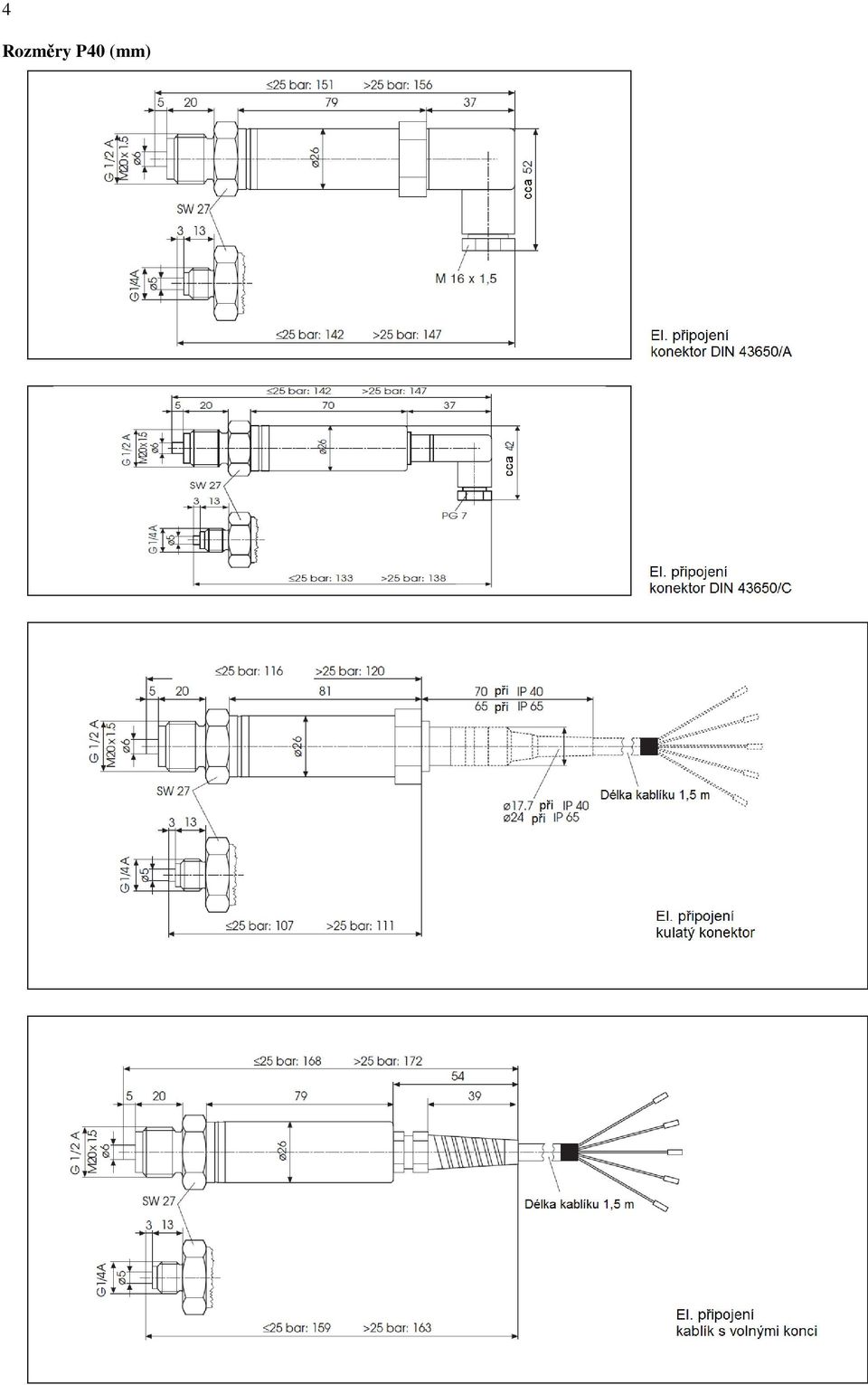

3 4 Rozměry P40 (mm)

4 Rozměry P41 (mm) 5

5 6 P40 - údaje pro objednávku Výstupní signál ma, 2-vod. zapojení ma, e II 2 G, zóna V, 3-vod. zapojení V, 3-vod. zapojení V, 3-vod. zapojení ma, e II 1/2 G, zóna 0 3) y 1) Speciální rozsah možno zvolit v těchto mezích: Počátek rozsahu: % Konec rozsahu: % Hranice pro absolutní tlak: 1 kpa absolutní. 2) Bez přístupu k potenciometrům pro jemné dostavení nuly a rozsahu 3) Max. délka kablíku 15 m 0...0,25 bar A20 B ,40 bar A22 B ,60 bar A24 B bar A26 B ,6 bar A29 B ,5 bar A33 B bar A36 B bar A38 B bar A40 B bar A42 B bar A46 B bar A48 B bar A50 B bar A54 B bar A56 B bar A58 B bar A60 B bar A62 B62 Speciální rozsah 1) A99 B99 Připojovací šroubení G1/2A 0 M20x1.5 1 G1/4A 4 P Provedení s tlumením bar E38 F bar E40 F bar E42 F bar E46 F bar E48 F bar E50 F bar E54 F bar E56 F bar E58 F bar E60 F bar E62 F62 Speciální rozsah 1) E99 F99 Elektrické připojení Konektor dle DIN 43650/A 0 Konektor dle DIN 43650/C 2) 4 Kulatý konektor (typ Binder) 2 Fixní kablík, délka 1,5 m 2) 5 Fixní kablík, délka dle požadavku 2) 3) 9 Příslušenství pro kulatý konektor: Protikus konektoru, krytí IP 40,se stíněným kablíkem 4x0,14mm 2 délka 1,5m Protikus konektoru, krytí IP 65, se stíněným kablíkem 4x0,14mm 2, délka 1,5m

6 6 P41 - údaje pro objednávku 1) Speciální rozsah možno zvolit v těchto mezích: Počátek rozsahu: % Konec rozsahu: % Hranice pro absolutní tlak: 1 kpa absolutní. 2) Bez přístupu k potenciometrům pro jemné dostavení nuly a rozsahu 3) Max. délka kablíku 15 m Výstupní signál ma, 2-vod. zapojení ma, e II 2 G, zóna V, 3-vod. zapojení V, 3-vod. zapojení V, 3-vod. zapojení ma, e II 1/2 G, zóna 0 4) y bar A26 B ,6 bar A29 B ,5 bar A33 B bar A36 B bar A38 B bar A40 B bar A42 B bar A46 B bar A48 B bar A50 B bar A54 B bar A56 B bar A58 B bar A60 B bar A62 B62 Speciální rozsah 1) A99 B99 4) e Ex provedení pro zónu 0 pouze u připojovacího šroubení s tlumením Připojovací šroubení G1/2A, kovové těsnění 0 M20x1.5, kovové těsnění 1 G1/2A, těsnění FKM 2 M20x1.5, těsnění FKM 3 P Provedení s tlumením bar E26 F ,6 bar E29 F ,5 bar E33 F bar E36 F bar E38 F bar E40 F bar E42 F bar E46 F bar E48 F bar E50 F bar E54 F bar E56 F bar E58 F bar E60 F bar E62 F62 Speciální rozsah 1) E99 F99 Elektrické připojení Konektor dle DIN 43650/A 0 Konektor dle DIN 43650/C 2) 4 Kulatý konektor (typ Binder) 2 Fixní kablík, délka 1,5 m 2) 5 Fixní kablík, délka dle požadavku 2) 3) 9 Příslušenství pro kulatý konektor: Protikus konektoru, krytí IP 40,se stíněným kablíkem 4x0,14mm 2 délka 1,5m Protikus konektoru, krytí IP 65, se stíněným kablíkem 4x0,14mm 2, délka 1,5m Změna technických údajů vyhrazena
