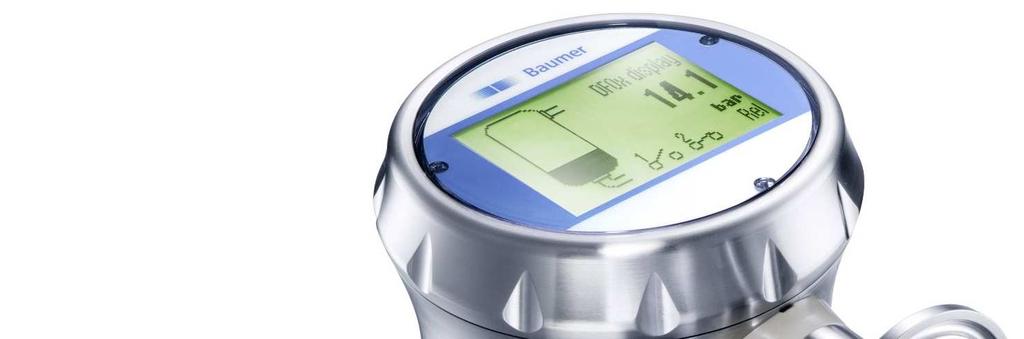

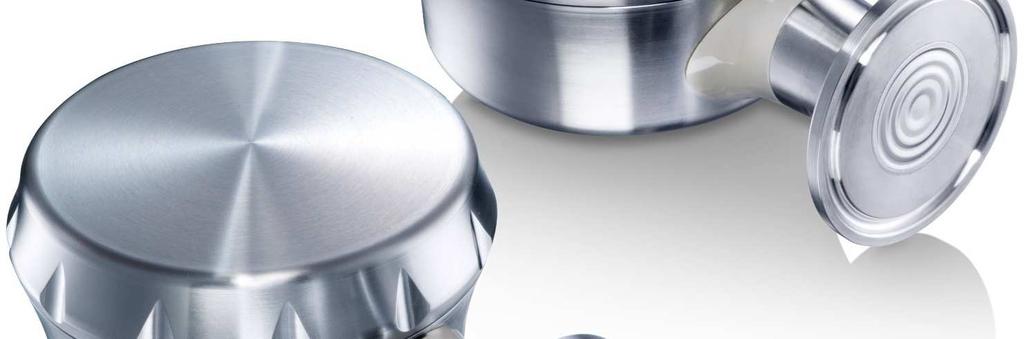

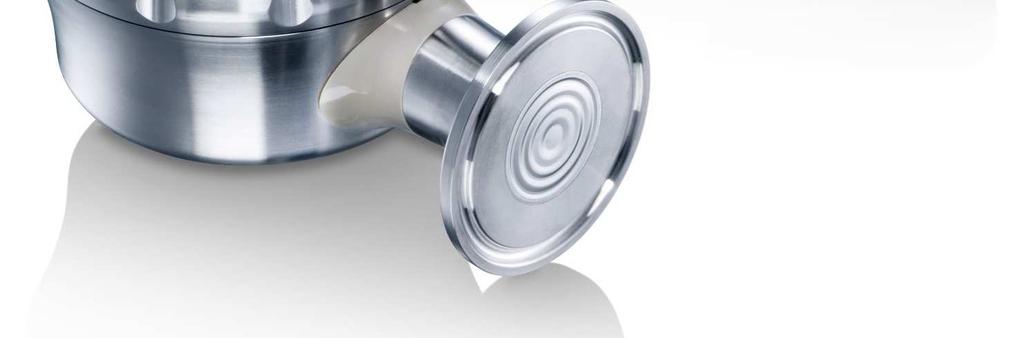

CombiPress TM PFMH. Hygienický plně svařovaný převodník tlaku s čelní oddělovací membránou. Volitelně grafický displej CombiView TM

Transkript

1 CombiPress TM PFMH Hygienický plně svařovaný převodník tlaku s čelní oddělovací membránou Volitelně grafický displej CombiView TM Výstup 4 20 ma, 4 20 ma HART ATEX certifikát Certifikáty 3A, EHEDG, FDA Programování pomocí Flex programátoru ZÁKLADNÍ VLASTNOSTI (20 C) Měřicí rozsah: -1, bar Nejmenší rozsah: 50 mbar Faktor snížení rozsahu: 10:1 např. rozsah BC4 lze nastavit od 2 do 20 bar Dlouhodobá stabilita: <0,1% z rozsahu/rok Přesnost (linearita, <±0,1% / <±0,25% z rozsahu hystereze, reprodukovatelnost) Standardní teplota média: C (<150 C <6 min) Max. teplota média: 200 C (s chladičem) TECHNICKÉ ÚDAJE Princip měření: Piezorezistivní křemíkový čip Rozsahy měření: -1 0 bar až 0 68 bar Nejmenší rozsah: 0 0,05 bar, nastavitelný Tlakové rozsahy: Relativní / Absolutní Faktor snížení rozsahu: 10:1 Přesnost (pro 20 C) 0,1% z rozsahu (linearita, hystereze (pro tepl. média C) a reprodukovatelnost) 0,25% z rozsahu (pro tepl. média C) Vliv teploty na nulu: ±0,005% z rozsahu / 10K Vliv teploty na rozsah: ±0,005% z rozsahu / 10K Dlouhodobá stabilita: 0,1% z rozsahu/rok Doba odezvy (10 90%): 0,3 s Doba vzorku: 0,3 s Inicializace: < 10 s Procesní připojení: viz str. 3 PODMÍNKY PROSTŘEDÍ Teplota pro skladování: C média (bez chladiče) C krátkodobě (SIP) 150 C po dobu 60 min. média (s chladičem): C okolí: C Třída krytí, IEC529: IP67/IP69K, dle elektr. připojení Vlhkost, IEC : max. 98%, kondenzující Chvění, IEC : 1,5mm (10-50 Hz), 20 g (55-Hz 2 khz) VÝSTUP Analogový výstup: 4 20 ma, 20 4 ma, 4 20 ma HART Napájení: Vdc Impedance zátěže: R L = (U Nap -10V)/20mA Izolační odpor: > 100 MΩ při 500 V Výstup při poruše čidla: Nastavitelný 3,6 4 nebo ma El. připojení: Nerez konektor M12 nebo průchodka M16 nerez nebo plast PROFESS, spol. s r.o., Květná 5, Plzeň Tel: , Fax: profess@profess.cz Internet:

2 2 ATEX ia plyn / prach Certifikát: Plyn zóna 0/1 e II 1 G, Ex ia IIC T5 Ga Prach z. 20/21 e II 1 D Ex ia IIIC T100 C Da Úbytek napětí U Teplotní třída T1 T5 4,5 nebo 6,5 V Zóny 0 a 20: C Zóny 1/2 a 21/22: C Vnitřní indukčnost L i < 10 µh Vnitřní kapacita C i < 15 nf Údaje bariéry U i < 30Vdc; I i < 0,1A; P i <0,75W ATEX na plyn Certifikát: Plyn zóna 2 e II 3 G, Ex na II T5 Úbytek napětí U 4,5 nebo 6,5 V Teplotní třída T1 T5-30 < T okolí < 65 C Vnitřní indukčnost L i < 10 µh Vnitřní kapacita C i < 15 nf Max. napětí U max < 35 Vdc Max. proud I max < 0,1 A DRSNOSTI POVRCHU Procesní připojení DN38 ISO 2852 TriClamp Ra 0,4 µm 1½ DIN32676 Clamp DN51 ISO 2852 DIN Clamp Ra 0,4 µm DN 38 hygienické Ra 0,8 µm DN 76 hygienické Ra 0,8 µm GEA Tutenhagen Varivent Ra 0,8 µm Svár Ra 0,8 µm Membrána Ra 0,4 µm DISPLEJ Typ: Čelo: Zobrazení: Podsvícení: Rozsah: Výška číslic: Přesnost: Úbytek napětí: Výstup: Grafický LCD Polykarbonát 9 režimů, programovatelné, číselná hodnota, sloupcový graf, analogová stupnice, symbol nádrže a záznam dat Bílé, zelené, červené, programovatelné max. 22 mm 0,1 % ( C) 4 6,6 V Volitelné 2 reléové výstupy 60 Všp, 75 ma Programování FlexProgramátor 9701 Další údaje viz samostatný datový list displeje DFON. MATERIÁL Procesní připojení: Nerez , AISI 316L (Hastelloy_C) Kryt: Nerez , AISI 304 Oddělovací membrána: Nerez , AISI 316L (Hastelloy_C) Těsnění: CERTIFIKÁTY Vyhovuje: NBR, EPDM nebo FKM (Viton) EMC směrnici 2004/108/CE ČSN EN , ČSN EN Směrnici tlakových nádob 97/23/CE Směrnice: 10/ / /2006 FDA Certifikováno: 3-A EHEDG (čeká na schválení) ROZSAHY a PŘETÍŽITELNOST Měřicí rozsah (bar) 0,0 0,345 _1,0 1,0-1,0 5,0-1,0 20,0-1,0 34,0-1,0 68,0 Přetížitelnost (bar) Tlakový ráz (bar) ELEKTRICKÉ ZAPOJENÍ

3 3 ATEX ia plyn / prach PFMx bez reléových výstupů PFMx s reléovými výstupy ATEX na plyn PFMx bez reléových výstupů PFMx s reléovými výstupy ma ma Relé 2 Relé 2 Relé 1 Relé 1 ROZMĚRY Čelní pohled Připojení zespodu Připojení zezadu

4 4 PROCESNÍ PŘIPOJENÍ (mm) Chladící krček pro vyšší teploty Pracovní tlaky pro připojení Varivent Příslušenství těsnění objednává se zvlášť Typ těsnění Připojení Materiál Certifikace Obj. číslo O kroužek 50 EPDM 3-A FDA ZPX EPDM 3-A FDA ZPX EPDM 3-A FDA ZPX2-323 Těsnění EPDM 3-A FDA ZPX EPDM 3-A FDA ZPX Další příslušenství najdete v samostatném katalogu. ÚDAJE PRO OBJEDNÁVKU CombiPress TM PFMH - x x xxx x xx xx x Kryt Nerez / AISI 304, procesní připojení zespodu 5 Nerez / AISI 304, procesní připojení zezadu 6 Přesnost ± 0,25% 4 ± 0,1% (ne pro rozsah 0,345 mbar) 5 Měřicí rozsah Min. 0,0 / Max 0,345 bar (ne pro vakuum a absolutní tlak) BC1 Min. -1,0 / Max 1,0 bar (0 1 bar abs.) BC2 Min. -1,0 / Max 5,0 bar (0 5 bar abs.) BC3 Min. -1,0 / Max 20,0 bar (0 20 bar abs.) BC4 Min. -1,0 / Max 34,0 bar (0 34 bar abs.) BC5 Min. -1,0 / Max 68,0 bar (0 68 bar abs.) BC6 Typ tlaku Relativní Absolutní Výstup 4 20 ma A ma + HART C1 Elektrické připojení - typ M12, 5 pinů 15 M12, 8 pinů 18 Kabelová průchodka M16 55 Kabelová průchodka M20 57 Elektrické připojení - materiál Plast 1 Nerez AISI R A

5 CombiPress TM xx x x x x x x x Procesní připojení DN38 3A hygienické připojení BCID: B01 50 DN38 ISO 2852 / TriClamp 1 ½, 3A C04 51 DN51 ISO 2852 / Clamp, 3A C05 54 DN76 3A hygienické připojení (do max. 5 bar) B02 56 DN40 / 125 GEA Tuchenhagen Varivent V02 61 DN38 ISO 2852 / TriClamp 1 ½, 3A s chladičem C04 81 DN51 ISO 2852 / Clamp, 3A s chladičem C05 84 Materiál smáčených částí Nerez / AISI 316L 2 Hastelloy C H Těsnění Žádné (objednává se zvlášť) 0 Olejová náplň Silikonový olej C 1 FDA bílý olej C standard 2 Displej Bez displeje 1 S displejem limitní relé blokována 2 S displejem limitní relé aktivní 4 ATEX Bez certifikátu ATEX 0 Ex na II T5 (plyn) 3 Ex ia IIC T5 Ga nebo EX ia IIIC T100 C Da (plyn nebo prach) 5 Certifikát Žádný 0 Nastavení Základní nastavení výrobce 0 Nastavení rozsahu dle zadání 1 Nastavení rozsahu a displeje dle zadání Změna technických údajů vyhrazena
