TECHNICKÝ LIST 1) Výrobek: KLIMATIZACE BEZ VENKOVNÍ JEDNOTKY 2) Typ: IVAR.2.0 8HP IVAR HPIN IVAR HPIN IVAR.2.

Transkript

1 1) Výrobek: KLIMATIZACE BEZ VENKOVNÍ JEDNOTKY 2) Typ: IVAR.2.0 8HP IVAR HPIN IVAR HPIN IVAR HPIN ELEC 3) Charakerisika použií: předsavuje převrané a designové řešení klimaizací provedení bez venkovní jednoky výrobce INNOVA Iálie díky kompakním rozměrům (hloubka pouhých 16,5 cm) a nízké hmonosi jsou kladeny minimální požadavky na vniřní a venkovní prosředí může bý insalována na jakoukoliv obvodovou sěnu, u podlahy nebo u sropu je vybavena dálkovým ovládáním a doykovým displejem se zámkem kláves přívodní a výsupní ovory jsou zvenku vybaveny sklopnými mřížkami, keré se oevírají, pouze když je jednoka v provozu úroveň hlučnosi srovnaelná s klasickými spliovými klimaizacemi proizámrazový sysém pouze v režimu vyápění jednoky s DC INVERTER moory (modely 10HPIN a 12HPIN) nabízejí funkci Dual pro rychlejší dosažení požadované eploy model 12 HP ELEC je vybaven přídavným elekrickým opným článkem s výkon W možnos insalace dalších příslušensví viz níže bod 6) díky nové aplikaci lze nyní zařízení řídi dálkově přes PC, able, chyrý elefon (podporuje Android, ios, Windows) 4) Tabulka s objednacími kódy a základními údaji: KÓD TYP CHLADICÍ VÝKON TOPNÝ VÝKON COMO06IB2II IVAR.2.0 8HP 1,65 kw 1,70 kw COMO10IC3II IVAR HPIN 2,04 kw 2,10 kw COMO12IC3II IVAR HPIN 2,35 kw 2,36 kw CZMR12IC3II IVAR HPIN ELEC 2,35 kw 2,36 kw + 1,00 kw IVAR.2.0_TL_07/2019 IVAR CS spol. s r.o., Velvarská 9-Podhořany, Nelahozeves 1/6

2 5) Základní echnické paramery: Technické údaje vyjmenované níže naleznee na daových šících jednolivých výrobků: Výrobní číslo, keré je nuné zada do aplikace Napájecí napěí Max. el. příkon Max. odběr proudu Množsví chladicího plynu Supeň kryí Technické údaje 2.0 Jedn. 8 HP 10 HP DC 12 HP DC 12 HP DC ELEC Chladicí výkon (1) kw 1,65 2,04 2,35 2,35 Výkon při max. chlazení Dual kw - 2,64 3,10 3,10 Výkon při min. chlazení Dual kw - 0,83 0,92 0,92 Topný výkon (2) kw 1,70 2,10 2,36 2,36 Topný výkon (3) kw 0,79 0,98 1,11 1,11 Výkon přídavného elekrického odporu kw ,00 Výkon při max. vyápění Dual kw 2,64 3,05 3,05 Výkon při min. vyápění Dual kw - 0,71 0,79 0,79 Příkon při chlazení (1) W Příkon při vyápění (2) W Objem odvlhčování l/h 0,7 0,8 0,9 0,9 Napájecí napěí V-F- Hz EER W/W 2,84 3,24 3,22 3,22 COP W/W 3,12 3,29 3,28 3,28 Třída energeické účinnosi při chlazení A A+ A+ A+ Třída energeické účinnosi při vyápění A A A A Vniřní vnější rychlos veniláoru poče Vniřní/vnější průok vzduchu při max. rychlosi m 3 /h 360/ / / /480 Vniřní/vnější průok vzduchu při sřední rychlosi m 3 /h 300/ / / /390 Vniřní/vnější průok vzduchu při min. rychlosi m 3 /h 240/ / / /340 Rozměry (Š x V x H) mm 1010x549x x549x x549x x549x165 Hmonos kg 47,6 48,5 48,5 49,5 IVAR.2.0_TL_07/2019 IVAR CS spol. s r.o., Velvarská 9-Podhořany, Nelahozeves 2/6

3 Technické údaje 2.0 Jedn. 8 HP 10 HP DC 12 HP DC 12 HP DC ELEC Akusický lak (min-max) (4) db(a) 29/38 26/39 27/41 27/41 Akusický výkon vniřní jednoky (minmax) (5) db(a) 44/57 44/57 45/58 45/58 Průměr ovorů ve zdi mm Rozeč ovorů ve zdi mm Chladivo yp R-410A R-410A R-410A R-410A Náplň chladiva R410A g Poenciál globálního oeplování (GWP kgco2 2088) eq Maximální příkon W * 1060 * 2060 * Maximální odběr proudu A 3 4,4 * 4,8 * 4,8 * Maximální provozní lak PS MPa 3,8 3,8 3,8 3,8 Supeň kryí IPX0 IPX0 IPX0 IPX0 * s akivovanou funkcí Dual během režimu vyápění. Tesovací podmínky Pokojová eploa Venkovní eploa (1) Tesy chladicího režimu (EN 14511) ST 27 C VT 19 C ST 35 C VT 24 C (2) Tesy opného režimu (EN 14511) ST 20 C VT 15 C ST 7 C VT 6 C (3) Tesy opného režimu ST 20 C VT 15 C ST -7 C VT -8 C (4) Vniřní akusický lak měřen v polobezodrazové komoře ve vzdálenosi 2 m. (5) Vniřní akusický výkon měřen v souladu s normou EN Provozní limiy Pokojová eploa Venkovní eploa Maximální provozní eploa v chladicím režimu ST 35 C VT 24 C ST 43 C VT 32 C Minimální provozní eploa v chladicím režimu ST 18 C ST -5 C Maximální provozní eploa v opném režimu ST 27 C ST 24 C VT 18 C Minimální provozní eploa v opném režimu ST 5 C ST -10 C IVAR.2.0_TL_07/2019 IVAR CS spol. s r.o., Velvarská 9-Podhořany, Nelahozeves 3/6

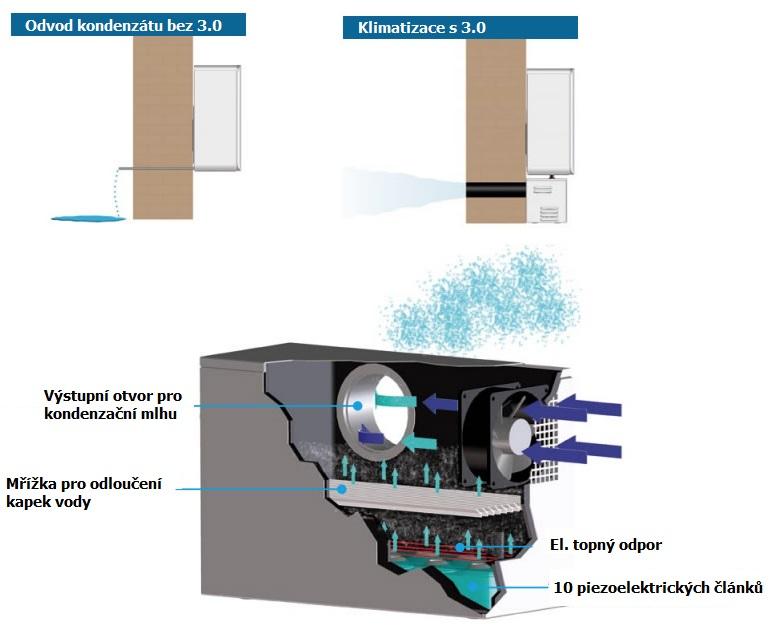

4 6) Dosupné příslušensví: PŘÍDAVNÉ PŘÍSLUŠENSTVÍ ROZPTYLOVAČ KONDENZÁTU IVAR.3.0: 3.0 přídavný rozpylovač kondenzáu pro klimaizace IVAR.2.0 je nuno vyvra řeí ovor o průměru 82 mm pro výsup kondenzační mlhy směrem do venkovního prosředí viz obrázek níže a samosaný echnický lis. Technické charakerisiky IVAR.3.0: Rozměry 378 x 140 x 232 mm Hmonos 4,8 kg Výkon rozpylovače 2 l/hod. Barva Bílá RAL 9003 Vsupní ovor 16mm ovor v horní čási kryu Výsup Porubí o průměru 80 mm v zadní čási kryu Příkon Max. 220 W El. napájení 230 V Hlavní komponeny 10 piezoelekrických článků Veniláor k rozpýlení kondenzační páry Napájení 230 V 48 V Plovák Topný odpor jako ochrana proi zamrznuí (příkon 15 W) Ocelový plášť IVAR.2.0_TL_07/2019 IVAR CS spol. s r.o., Velvarská 9-Podhořany, Nelahozeves 4/6

5 INTEGROVANÝ FANCOIL PRO REŽIM VYTÁPĚNÍ IVAR.FCU: FCU klimaizace inegrovaný fancoil pro režim vyápění - v zimě je vyápění zajišťováno funkčním režimem epelného čerpadla. Když venkovní eploa klesne, model FCU auomaicky připojí k funkci epelného čerpadla aké fancoil, čímž je zajišěno udržení nasavené pokojové eploy. V případě velmi nízkých venkovních eplo může bý nasaveno vyápění pouze prosřednicvím fancoilu. Technické charakerisiky fancoilu FCU : Fancoil jedn. FCU Topný výkon fancoilu (70 C) kw 4,23 Průok vody (70 C) l/h 364 Tlaková zráa vody kpa 10 Napájecí napěí V-F-Hz Rozměry mm 1000x555x143 Hmonos kg 14,6 Hydraulická připojení " 3/4" EK 7) Upozornění: Společnos IVAR CS spol. s r.o. si vyhrazuje právo provádě v jakémkoliv momenu a bez předchozího upozornění změny echnického nebo obchodního charakeru u výrobků, uvedených v omo echnickém lisu. Vzhledem k dalšímu vývoji výrobků si vyhrazujeme právo provádě echnické změny nebo vylepšení bez oznámení, odchylky mezi vyobrazeními výrobků jsou možné. Informace uvedené v omo echnickém sdělení nezbavují uživaele povinnosi dodržova plané normaivy a plané echnické předpisy. Dokumen je chráněn auorským právem. Tako založená práva, zvlášě práva překladu, rozhlasového vysílání, reprodukce foomechanikou, nebo podobnou cesou a uložení v zařízení na zpracování da zůsávají vyhrazena. Za iskové chyby nebo chybné údaje nepřebíráme žádnou zodpovědnos. IVAR.2.0_TL_07/2019 IVAR CS spol. s r.o., Velvarská 9-Podhořany, Nelahozeves 5/6

6 8) Příklady insalace modelu IVAR.2.0 IVAR.2.0_TL_07/2019 IVAR CS spol. s r.o., Velvarská 9-Podhořany, Nelahozeves 6/6
