81 Kleště na trubky, Kleště na sifony/kleště na trubkové spoje

Transkript

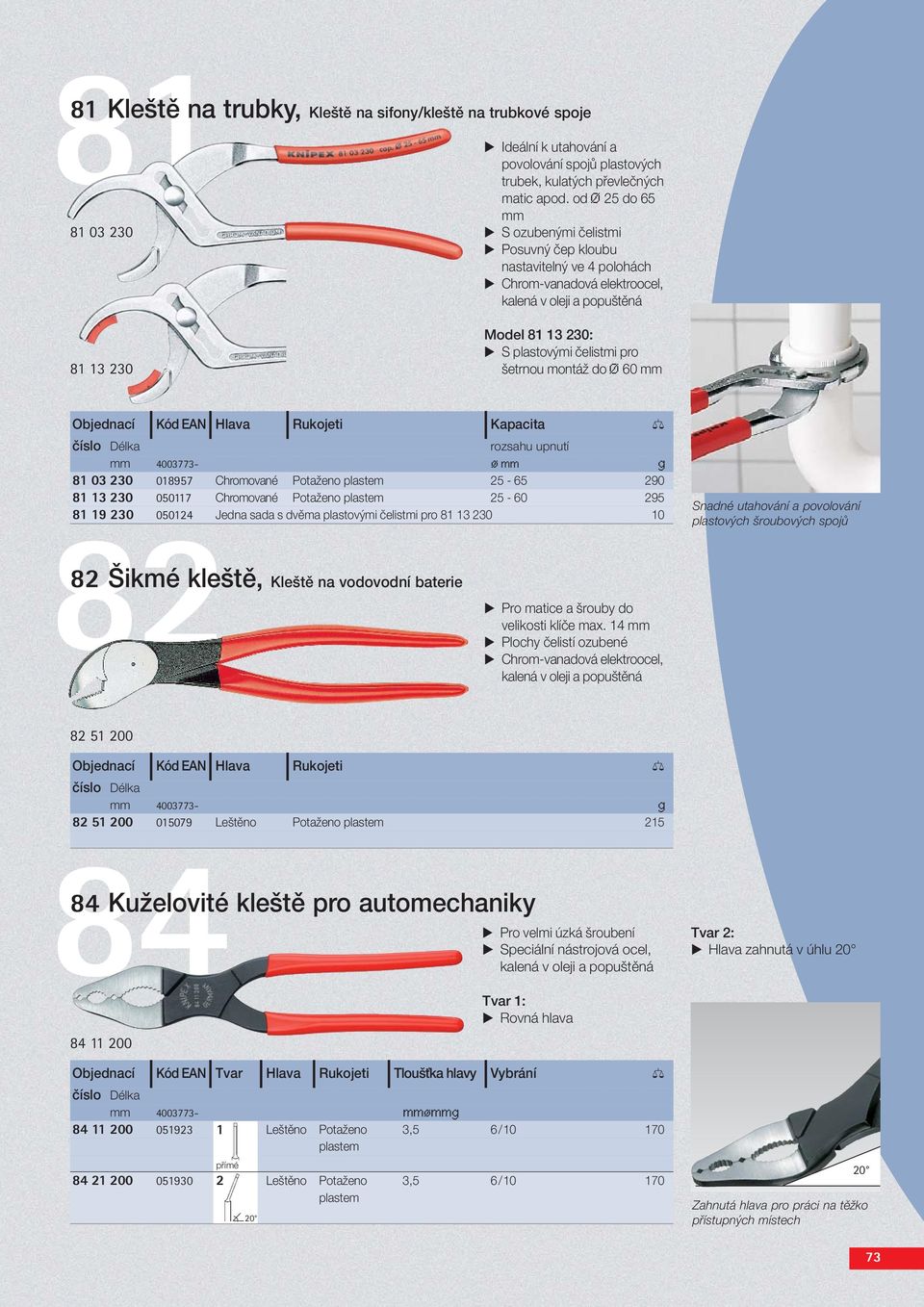

1 81 Kleště na trubky, Kleště na sifony/kleště na trubkové spoje Ideální k utahování a povolování spojů plastových trubek, kulatých převlečných matic apod. od Ø 25 do 65 mm S ozubenými čelistmi Posuvný čep kloubu nastavitelný ve 4 polohách Model : S plastovými čelistmi pro šetrnou montáž do Ø 60 mm Objednací 9 Kód EAN 9 Hlava 9 Rukojeti 9 Kapacita číslo Délka rozsahu upnutí mm ø mm g Chromované Potaženo plastem Chromované Potaženo plastem Jedna sada s dvěma plastovými čelistmi pro Šikmé kleště, Kleště na vodovodní baterie Pro matice a šrouby do velikosti klíče max. 14 mm Plochy čelistí ozubené Snadné utahování a povolování plastových šroubových spojů Objednací 9 Kód EAN 9 Hlava 9 Rukojeti číslo Délka mm g Leštěno Potaženo plastem Kuželovité kleště pro automechaniky Pro velmi úzká šroubení Speciální nástrojová ocel, Tvar 2: Hlava zahnutá v úhlu Tvar 1: Rovná hlava Objednací 9 Kód EAN 9 Tvar 9 Hlava 9 Rukojeti 9 Tloušťka hlavy 9 Vybrání číslo Délka mm mmømmg Leštěno Potaženo 3,5 6/ plastem přímé Leštěno Potaženo 3,5 6/ plastem Zahnutá hlava pro práci na těžko přístupných místech 73

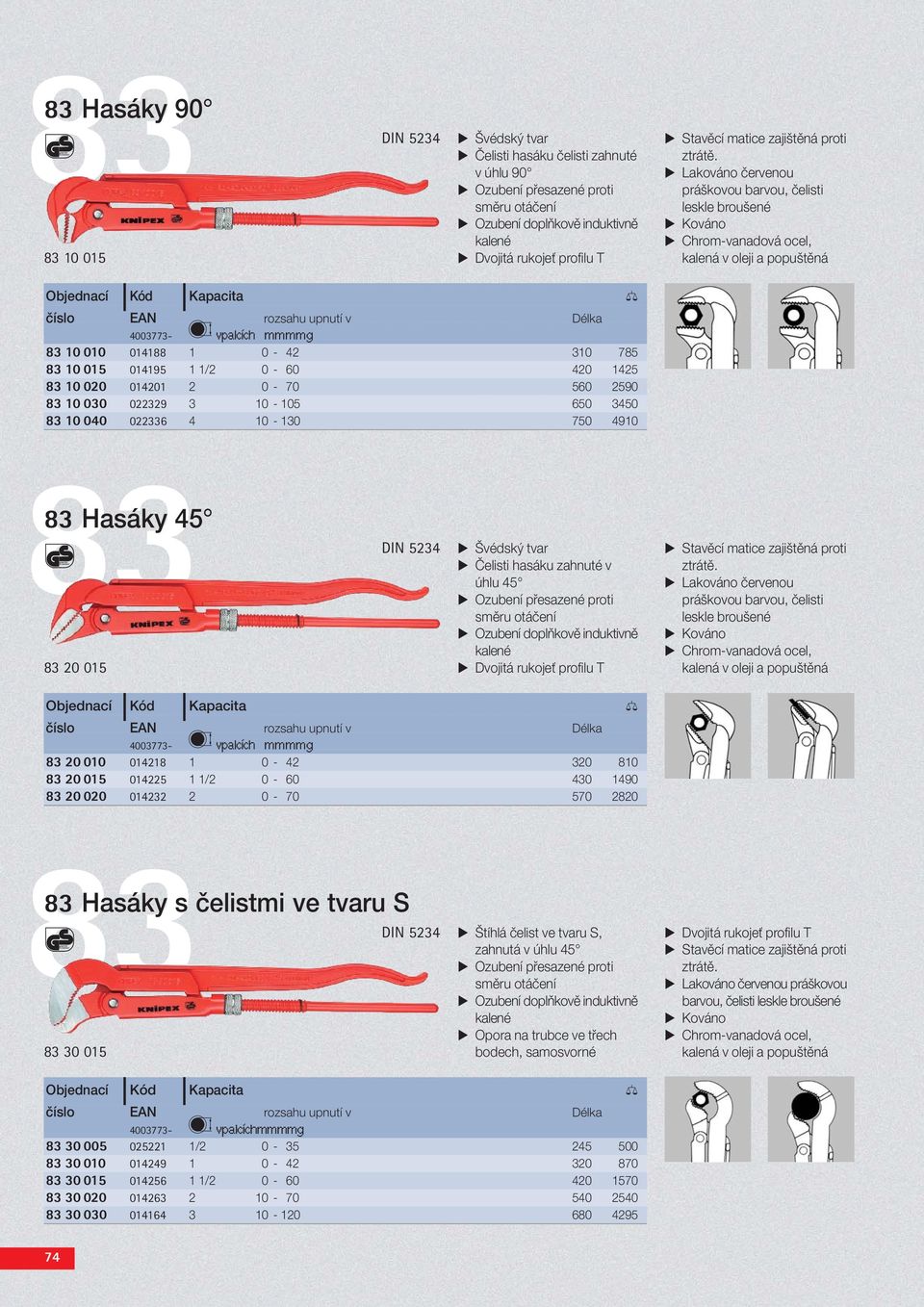

2 geprüfte Sicherheit geprüfte Sicherheit geprüfte Sicherheit 83 Hasáky DIN 5234 Švédský tvar Čelisti hasáku čelisti zahnuté v úhlu 90 Ozubení přesazené proti směru otáčení Ozubení doplňkově induktivně kalené Dvojitá rukojeť profilu T Stavěcí matice zajištěná proti ztrátě. Lakováno červenou práškovou barvou, čelisti leskle broušené Kováno Chrom-vanadová ocel, Objednací 9 Kód 9 Kapacita číslo EAN rozsahu upnutí v Délka vpalcích mmmmg / Hasáky DIN 5234 Švédský tvar Čelisti hasáku zahnuté v úhlu 45 Ozubení přesazené proti směru otáčení Ozubení doplňkově induktivně kalené Dvojitá rukojeť profilu T Stavěcí matice zajištěná proti ztrátě. Lakováno červenou práškovou barvou, čelisti leskle broušené Kováno Chrom-vanadová ocel, Objednací 9 Kód 9 Kapacita číslo EAN rozsahu upnutí v Délka vpalcích mmmmg / Hasáky s čelistmi ve tvaru S DIN 5234 Štíhlá čelist ve tvaru S, zahnutá v úhlu 45 Ozubení přesazené proti směru otáčení Ozubení doplňkově induktivně kalené Opora na trubce ve třech bodech, samosvorné Dvojitá rukojeť profilu T Stavěcí matice zajištěná proti ztrátě. Lakováno červenou práškovou barvou, čelisti leskle broušené Kováno Chrom-vanadová ocel, Objednací 9 Kód 9 Kapacita číslo EAN rozsahu upnutí v Délka vpalcíchmmmmg / /

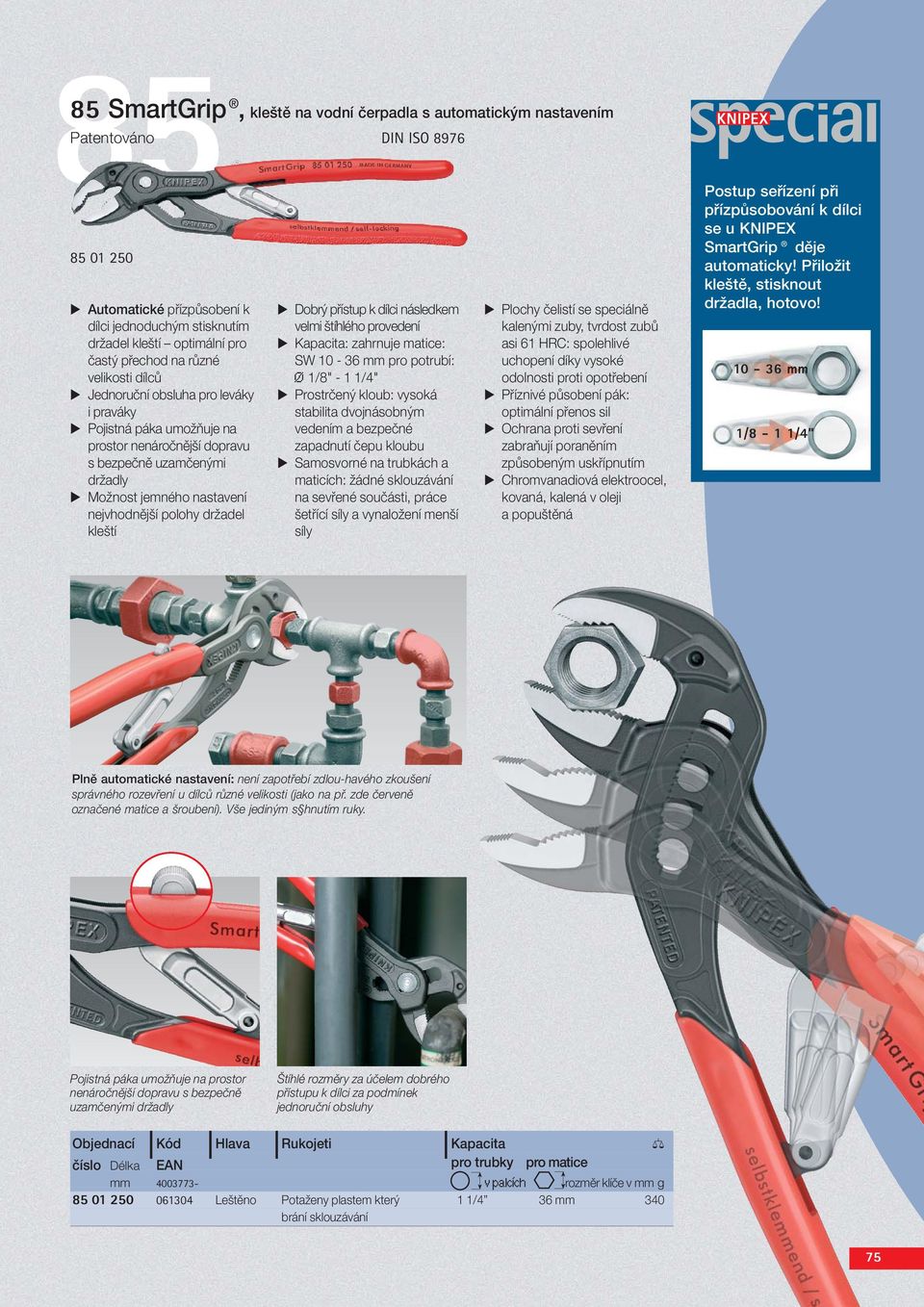

3 85 DIN 85 SmartGrip, kleště na vodní čerpadla s automatickým nastavením Automatické přízpůsobení k dílci jednoduchým stisknutím držadel kleští optimální pro častý přechod na různé velikosti dílců Jednoruční obsluha pro leváky i praváky Pojistná páka umožňuje na prostor nenáročnější dopravu s bezpečně uzamčenými držadly Možnost jemného nastavení nejvhodnější polohy držadel kleští ISO 8976 Dobrý přístup k dílci následkem velmi štíhlého provedení Kapacita: zahrnuje matice: SW mm pro potrubí: Ø 1/8" - 1 1/4" Prostrčený kloub: vysoká stabilita dvojnásobným vedením a bezpečné zapadnutí čepu kloubu šetřící síly a vynaložení menší síly asi 61 HRC: spolehlivé uchopení díky vysoké Příznivé působení pák: optimální přenos sil Chromvanadiová elektroocel, kovaná, kalená v oleji a popuštěná Postup seřízení při přízpůsobování k dílci se u KNIPEX SmartGrip děje automaticky! Přiložit kleště, stisknout držadla, hotovo! mm 1/8-1 1/4 Plně automatické nastavení: není zapotřebí zdlou-havého zkoušení správného rozevření u dílců různé velikosti (jako na př. zde červeně označené matice a šroubení). Vše jediným s hnutím ruky. Pojistná páka umožňuje na prostor nenáročnější dopravu s bezpečně uzamčenými držadly Štíhlé rozměry za účelem dobrého přístupu k dílci za podmínek jednoruční obsluhy číslo Délka EAN pro trubky pro matice mm v palcích rozměr klíče v mm g Leštěno Potaženy plastem který 1 1/4 36 mm 340 brání sklouzávání 75

4 87 87 KNIPEX-"Cobra" XL / XXL, Hasák a instalatérské kleště Cobra XXL jsou instalatérské kleště a hasák v jednom nástroji. Optimalizované čelisti sevřou matice a trubky až do rozměru 4 1/2" a to při velikosti a hmotnosti odpovídající hasáku velikosti 2". Kromně velkého rozsahu pnutí. Kromě je možné tyto kleště snášející vysoké zatížení nastavovat velmi rychle, bezpečně a přesně na sevřené součásti. Hasák a instalatérské kleště v jednom nástroji šetřící síly a vynaložení menší síly Rychlé přesné nastavení přímo na sevřené součásti Žádné neúmyslné přenastavení Žádné proklouznutí kloubu Jemné nastavení Optimální působení páky V mnoha situacích použitelný jako klíč na šrouby asi 61 HRC: spolehlivé uchopení díky vysoké Model : Velikost rozevření pro trubky do 3 1/2" a to při velikosti odpovídající hasáku 1 1/2" O 20% nižší hmotnost než hasák 1 1/2" 27 nastavitelných pozic Model : Velikost rozevření pro trubky do 4 1/2" a to při velikosti odpovídající hasáku 2" O 40 % nižší hmotnost než hasák 2" 20 nastavitelných pozic Jemné nastavení stisknutím tlačítka: rychle a komfortně Optimalizovaný tvar čelistí k sevření trubek a matic : možnost uchopení trubek až do rozměru 4 1/2" při hmotnosti o velikosti odpovídající hasáku 2" Rychlé a přesné nastavení přímo na sevřené součásti Samosvorné na trubkách a na sevřené součásti a vynaložení menší síly Objednací 9 Kód 9 Hlava 9 Rukojeti 9 Počet 9 Kapacita číslo Délka EAN nastavitelných pro trubky pro matice mm poloh v palcích ć g Leštěno Potaženo / plastem /

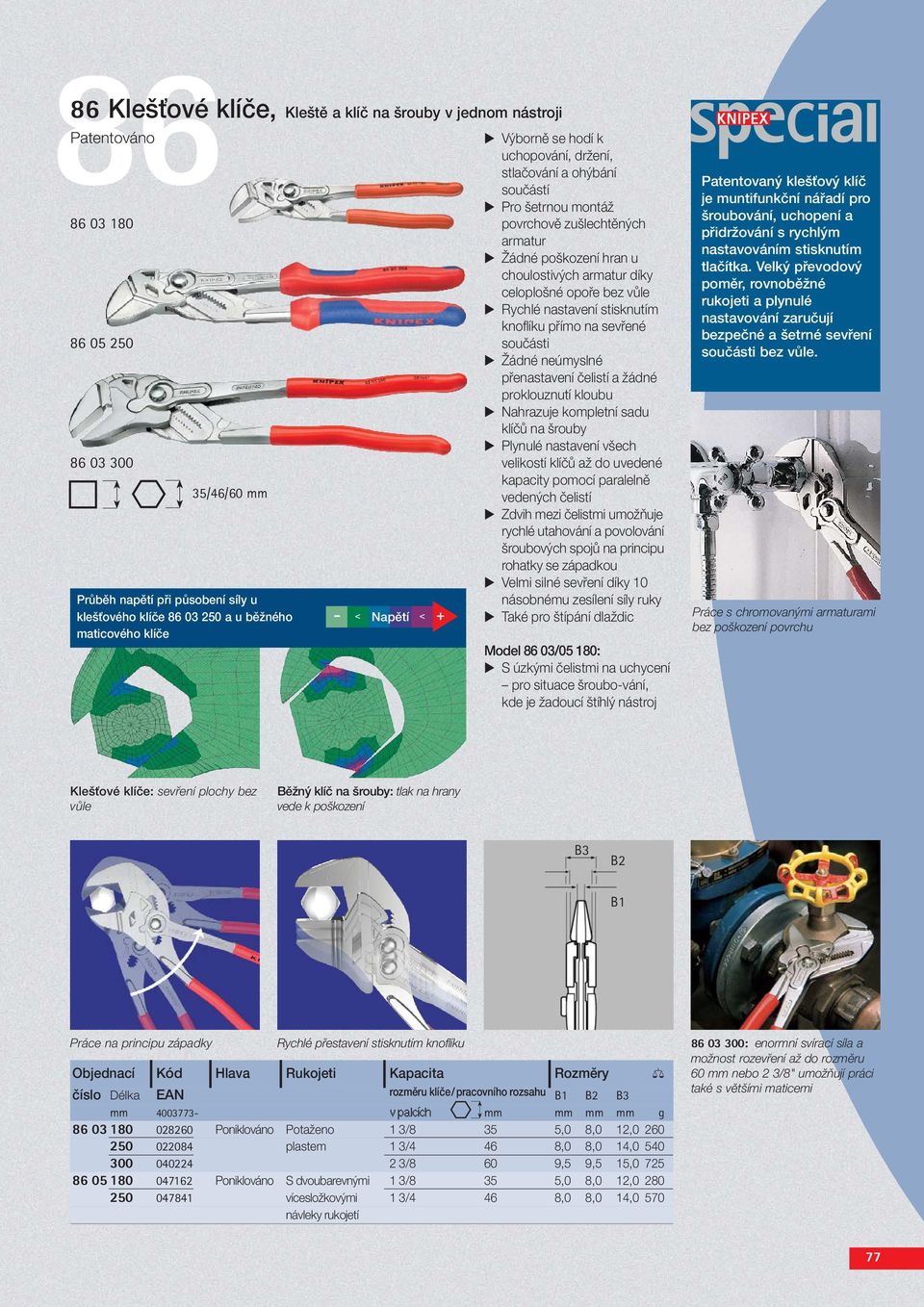

5 Klešťové klíče, Kleště a klíč na šrouby v jednom nástroji /46/60 mm Průběh napětí při působení síly u klešťového klíče a u běžného maticového klíče - < Napětí < + Výborně se hodí k uchopování, držení, stlačování a ohýbání součástí Pro šetrnou montáž povrchově zušlechtěných armatur Žádné poškození hran u choulostivých armatur díky celoplošné opoře bez vůle Rychlé nastavení stisknutím knoflíku přímo na sevřené součásti Žádné neúmyslné přenastavení čelistí a žádné proklouznutí kloubu Nahrazuje kompletní sadu klíčů na šrouby Plynulé nastavení všech velikostí klíčů až do uvedené kapacity pomocí paralelně vedených čelistí Zdvih mezi čelistmi umožňuje rychlé utahování a povolování šroubových spojů na principu rohatky se západkou Velmi silné sevření díky 10 násobnému zesílení síly ruky Také pro štípání dlaždic Model 86 03/05 180: S úzkými čelistmi na uchycení pro situace šroubo-vání, kde je žadoucí štíhlý nástroj Patentovaný klešťový klíč je muntifunkční nářadí pro šroubování, uchopení a přidržování s rychlým nastavováním stisknutím tlačítka. Velký převodový poměr, rovnoběžné rukojeti a plynulé nastavování zaručují bezpečné a šetrné sevření součásti bez vůle. Práce s chromovanými armaturami bez poškození povrchu Klešťové klíče: sevření plochy bez vůle Běžný klíč na šrouby: tlak na hrany vede k poškození B3 B2 B1 Práce na principu západky Rychlé přestavení stisknutím knoflíku Objednací 9 Kód 9 Hlava 9 Rukojeti 9 Kapacita 9 Rozměry číslo Délka EAN rozměru klíče/pracovního rozsahu B1 B2 B3 mm v palcích mm mm mm mm g Poniklováno Potaženo 1 3/8 35 5,0 8,0 12, plastem 1 3/4 46 8,0 8,0 14, /8 60 9,5 9,5 15, Poniklováno S dvoubarevnými 1 3/8 35 5,0 8,0 12, vícesložkovými 1 3/4 46 8,0 8,0 14,0 570 návleky rukojetí : enormní svírací síla a možnost rozevření až do rozměru 60 mm nebo 2 3/8" umožňují práci také s většími maticemi 77

6 KNIPEX-"Cobra", HiTech instalatérské kleště DIN ISO 8976 Nastavení stisknutím tlačítka přímo na sevřené součásti: rychlá a pohodlná manipulace Jemné nastavení: umožňuje optimální přizpůsobení nejrůznějším součástím a polohu rukojetí pohodnou pro ruku : 11 nastavitelných pozic : 14 nastavitelných pozic : 27 nastavitelných pozic : 20 nastavitelných pozic Spolehlivé zaskočení čepu kloubu: žádné neúmyslné přenastavení Posuvný průchozí čep kloubu: vysoká stabilita díky dvojitému vedení šetřící síly a vynaložení menší síly asi 61 HRC: spolehlivé uchopení díky vysoké KNIPEX- Cobra XL/XXL viz též strana 76 KNIPEX-"Cobra" HiTech instalatérské kleště. Už žádné zbytečné zkoušení správné velikosti rozevření. Místo toho: na součást položit horní polovinu čelistí, stisknout knoflík a přisunout spodní čelist geniálně jednoduché. Nastavování jednou rukou Příznivé působení pák: optimální přenos sil Model : Mini-"Cobra", dlouhé jen 150 mm Samosvorné na trubkách a na sevřené součásti a vynaložení menší síly Jemné nastavení stisknutím tlačítka: rychle a komfortně Rychlé a přesné nastavení přímo na sevřené součásti číslo Délka EAN pro trubky pro matice mm v palcích rozměr klíče v mm g Leštěno Potaženy plastem 1 1/ který brání sklouzávání 1 1/ / Leštěno Potaženy plastem 3 1/ / Leštěno S dvoubarevnými 1 1/ vícesložkovými návleky 1 1/ rukojetí Chromované Potaženy plastem 1 1/ který brání sklouzávání 1 1/ Chromované S dvoubarevnými 1 1/ vícesložkovými návleky rukojetí Plochy čelistí se speciálně kalenými zuby pro spolehlivé uchopení různých součástí 78

7 87 DIN 87 KNIPEX-"Cobra..matic", Instalatérské kleště pro obsluhu jednou rukou ISO 8976 Osvědčená "Cobra" s automatikou nastavení Kleště mohou být otevírány jednou rukou a nastavovány přímo na sevřené součásti číslo Délka EAN pro trubky pro matice mm v palcích rozměr klíče v mm g Leštěno Potaženy plastem 1 1/ který brání sklouzávání 1 1/ Náhradní pružina Na stisknutí tlačítka "Cobra..matic" sevře Vestavěná pružina automatiky nastavení se nachází chráněna ve vnitřní části rukojeti asi 61 HRC: spolehlivé uchopení díky vysoké 87 Kleště na šrouby Samosvorné: žádné sklouzávání na sevřené součásti, vynaložení menší síly Kleště na šrouby jako druhý "klíč" u šroubení s kontramaticí Práce s pevně utaženými maticemi se zaoblenými hranami Jemné nastavení stisknutím tlačítka: rychle a komfortně Pro matice a šrouby do velikosti klíče od 10 do 32 mm (3/8" do 1 1/4"); samosvorné v rozsahu od 17 do 32 mm: žádné sklouzávání po sevřené součásti; práce šetřící síly Nahrazuje kompletní sadu klíčů na šrouby Metrické nebo palcové hlavy šestihranných šroubů jsou sevřeny bez vůle; žádné poškozování hlav šroubů Specifické rozevření čelistí kleští umožňuje rychlé utahování a povolování šroubových spojů na principu rohatky se západkou Ideální k přidržování proti protáčení při utahování Spolehlivé a pevné sevření poškozených, zarezlých a přelakovaných matic a šroubů Spolehlivé zaskočení čepu kloubu: žádné neúmyslné přenastavení Posuvný průchozí čep kloubu: vysoká stabilita díky dvojitému vedení Ergonomický tvar rukojetí a rukojeti potažené protiskluzovým plastem zajišťují komfortní šroubování právě u velkých nebo pevně utažených matic Nový hasák KNIPEX v sobě spojuje komfortní nastavení na sevřené součásti stiskem tlačítka s funkcí univerzálního šroubovacího nářadí. Sevření čelistí bez vůle zabraňuje sesmeknutí ze šroubení nebo poškození hran šroubu. Ani zarezlá nebo přelakovaná šroubení, která běžnému klíči na šrouby již neposkytuje žádnou opěrnou plochu, mohou být povolena výjimečně silně se svírajícími čelistmi. Jemné nastavení jednou rukou s 15 nastavitelnými pozicemi pomocí stisku tlačítka přímo na sevřené součásti umožňuje optimální přizpůsobení nejrůznějším velikostem součásti a příjemnou polohu rukojetí pro uchopení rukou Chrom-vanadová ocel, Objednací 9 Kód 9 Hlava 9 Rukojeti 9 Počet 9 Kapacita číslo Délka EAN nastavitelných pro trubky/pro matice rozměr klíče mm poloh v mm v palcích g Leštěno Potaženy plastem /8-1 1/4 315 který brání sklouzávání 79

8 87 KNIPEX-"Cobra" ES, zvlášť štíhlé kleště na vodní čerpadla DIN ISO Zvlášť dobrý přístup k dílci následkem velmi štíhlého provedení v oblasti hlavy a kloubu Dlouhé, špičaté čelistí Ideální pro servisní účely a údržbu, přístroje, automobilní oblast, průmysl Jemné nastavení jednou rukou s 19 nastavitelnými pozicemi pomocí stisku tlačítka přímo na sevřené součásti umožňuje optimální přizpůsobení nejrůznějším veliko- stem součásti a příjemnou polohu rukojetí pro uchopení rukou Spolehlivé zaskočení čepu kloubu: žádné neúmyslné přenastavení Posuvný průchozí čep kloubu: vysoká stabilita díky dvojitému vedení Bezpečné uchopení i plochých dílců následkem tří-bodového dosednutí šetřící síly a vynaložení menší síly asi 61 HRC: spolehlivé uchopení díky vysoké Příznivé působení pák: optimální přenos sil Následkem zmenšování rozměrů dílců a přístrojů je čím dále, tím více omezován pracovní prostor. Požádavky na velikosti sil, potřebných k uchopení, a na kapacity nástrojů se však nezmenšují. KNIPEX- Cobra ES umožňuje pevné uchopení i v omezeném prostoru. Optimální přístupnost k dílci. Ideální pro servis a údržbu, oprava přístrojů, oblast automobilů a průmysl Uchopí matice do velikosti klíče 42 mm Jemné nastavení stisknutím tlačítka: rychle a komfortně Velmi štíhlý tvar v celé oblasti hlavy a kloubu (ve srovnání s běžnými kleštěmi na vodní čerpadla) Objednací 9 Kód 9 Hlava 9 Rukojeti 9 max. paralelní 9 Kapacita číslo Délka EAN rozevření pro trubky/pro matice rozměr klíče mm mm v palcích g Leštěno Potaženy plastem /4" 42 mm 325 který brání sklouzávání 80

9 88 KNIPEX-"Alligator", Instalatérské kleště DIN ISO 8976 Posuvný průchozí čep kloubu: vysoká stabilita díky dvojitému vedení šetřící síly a vynaložení menší síly Příznivé působení pák: optimální přenos sil asi 61 HRC: spolehlivé uchopení díky vysoké Samosvorné na trubkách a na sevřené součásti a vynaložení menší síly Optimalizovaný tvar čelistí k sevření trubek a matic číslo Délka EAN pro trubky/pro matice mm v palcích rozměr klíče v mm g Leštěno Červeně lakováno 1 1/ Leštěno Potaženy plastem který 1 1/ brání sklouzávání 1 1/ Leštěno S dvoubarevnými 1 1/ vícesložkovými 1 1/ návleky rukojetí Chromované Potaženy plastem který 1 1/ brání sklouzávání 1 1/ Chromované S dvoubarevnými 1 1/ vícesložkovými 1 1/ návleky rukojetí Chromované Izolované s dvoubarevnými 1 1/ vícesložkovými návleky rukojetí, zkoušené, podle norem VDE Chromované Izolace nanášená zkoušené 1 1/ , ponorem, podle norem VDE

10 89 Instalatérské kleště, S drážkovaným kloubem DIN ISO 8976 Přesně frézované vymezovací drážky umožňuji nastavení v 5 polohách Žádné proklouznutí kloubu V mnoha situacích použitelný jako klíč na šrouby Konstrukční odlehčení šroubu kloubu, proto žádné opotřebení šroubu zajišťuje minimální opotřebení šroubu asi 61 HRC při délce 250 mm: spolehlivé uchopení díky vysoké odolnosti proti opotřebení Model : šetřící síly a vynaložení menší síly číslo Délka EAN pro trubky pro matice mm v palcích rozměr klíče v mm g Leštěno Potaženo plastem 1 1/ / Chromované Potaženo plastem 1 1/ / Chromované Chromované 1 5/ Chromované S dvoubarevnými vícesložkovými 1 1/ návleky rukojetí 1 5/ Malé SIKA kleště, S drážkovaným kloubem DIN ISO 8976 Přesně frézované vymezovací drážky umožňuji nastavení v 4 polohách Žádné proklouznutí kloubu Konstrukční odlehčení šroubu kloubu, proto žádné opotřebení šroubu zajišťuje minimální opotřebení šroubu Kováno z chrom-vanadové elektrooceli, kaleno v oleji a popuštěno číslo Délka EAN pro trubky pro matice mm Ø mm rozměr klíče v mm g Leštěno Potaženo plastem Chromované Potaženo plastem
